Type product	Warmtepompdroger
Merk	Bosch
Model	WQG133D5NL
Afmetingen (hxbxd)	84,2 x 59,8 x 61,3 cm
Diepte met deur open	109,6 cm
Gewicht	56,1 kg
Maximale belading	8,0 kg
Netspanning	220-240 V, 50 Hz
Nominaal vermogen	600 W
Omgevingstemperatuur	5 °C tot 35 °C
Programma's	Katoen, Katoen Eco, Kreukherstellend, Mix, Bedlinnen, Fijne was, Dons, Hygiene Plus, Sport, Overhemden, SuperKort 40 min, Handdoeken, Wol finish, Tijdprogramma warm
Droogdoelen	Kastdroog Plus, Kastdroog, Strijkdroog
Extra functies	Antikreuk, Lage temperatuur, Klaar in, Signaal uit, Halve belading, Kinderslot
Energiebesparingsmodus	Ja
Condenswaterreservoir	Ja, met waterafvoerslang optioneel
Pluizenfilter	Ja, 2-delig
Filtersysteem bodemeenheid	Ja, met filtermat
Vochtsensor	Ja
Koudemiddel	R290 (propaan)
Geluidsniveau	Niet gespecificeerd in handleiding
Installatie	Vrijstaand of in was-droogzuil met verbindingsset
Veiligheid	Kinderslot, oververhittingsbeveiliging, anti-schok
Garantie	Zie servicedienst

Veelgestelde vragen - WQG133D5NL BOSCH

Hoe reinig ik het pluizenfilter van mijn Bosch WQG133D5NL?

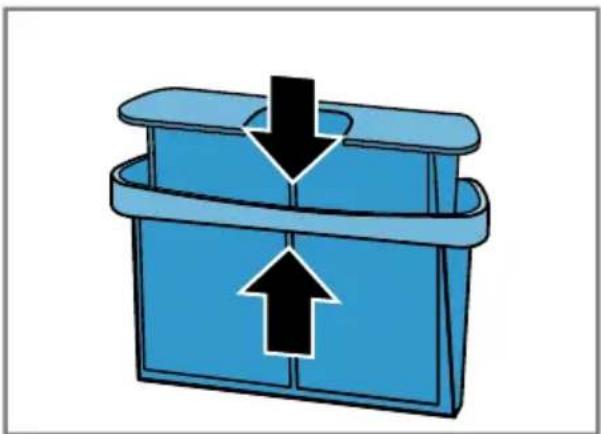

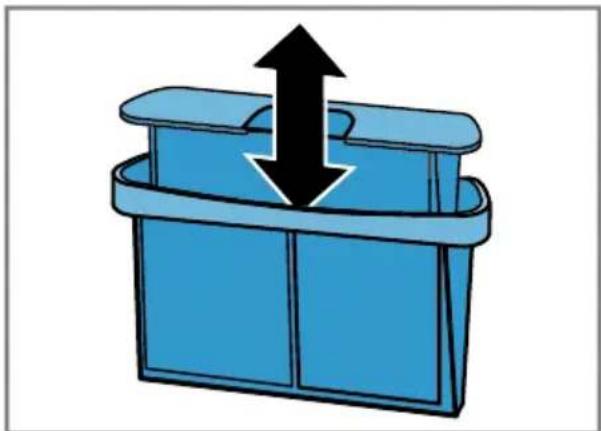

Open de deur, verwijder het tweedelige pluizenfilter, maak het los en reinig beide delen grondig onder stromend warm water. Droog ze af en plaats het filter terug. Reinig het filter na elk droogprogramma.

Wat betekent de melding 'Hot' op het display?

Het afkoelproces is actief. De trommel draait om het wasgoed te koelen. Dit duurt enkele minuten. Wijzig het programma niet tijdens deze fase.

Hoe kan ik het droogdoel aanpassen?

Kies een automatisch programma. Druk op Kastdroog, Kastdroog Plus of Strijkdroog. Druk nogmaals op dezelfde toets om +1, +2 of +3 te selecteren voor een droger resultaat.

Kan ik de droger op een wasmachine stapelen?

Ja, gebruik hiervoor de originele verbindingsset van Bosch (bijv. WTZ27410 of WTZ27400). Plaats de droger alleen op een wasmachine van hetzelfde merk met dezelfde breedte en diepte. Plaats de combinatie niet op een platform.

Hoe activeer ik het kinderslot?

Houd de toetsen Start/Pauze en Kastdroog Plus (of de combinatie) gedurende ca. 3 seconden ingedrukt. Het symbool verschijnt op het display. Het kinderslot blijft actief, ook na uitschakelen.

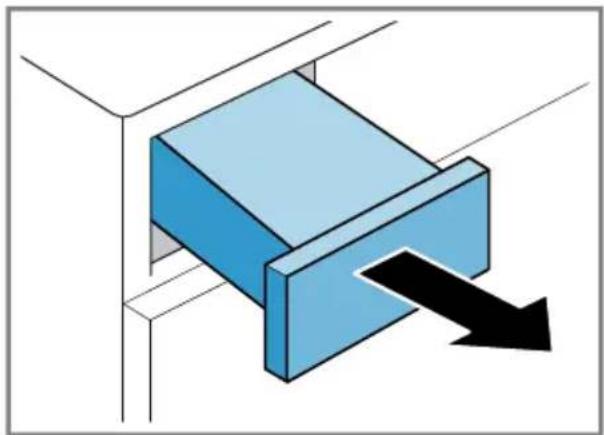

Wat moet ik doen als het condenswaterreservoir vol is?

Het display toont een melding. Trek het reservoir horizontaal uit, leeg het en schuif het volledig terug. Sluit eventueel een waterafvoerslang aan om het reservoir minder vaak te hoeven legen.

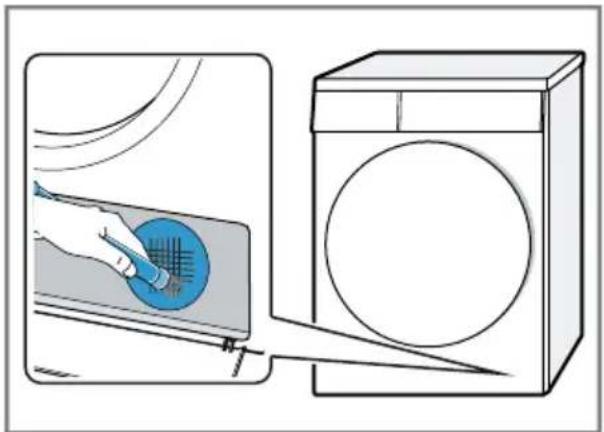

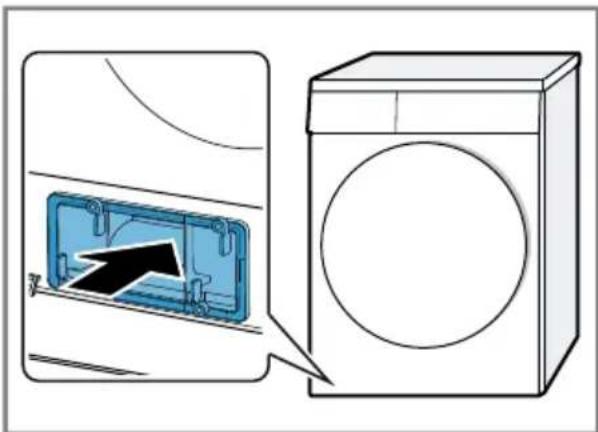

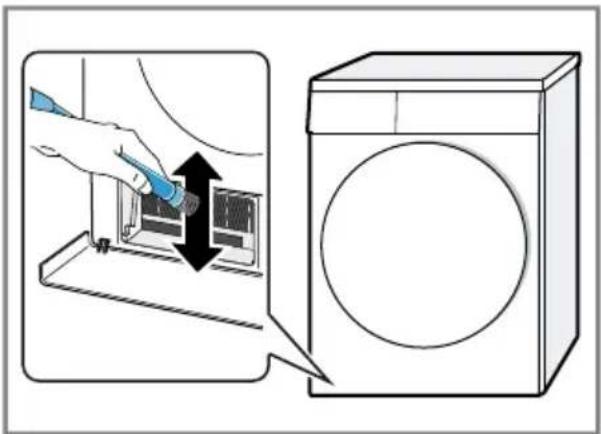

Hoe reinig ik de bodemeenheid (warmtewisselaar)?

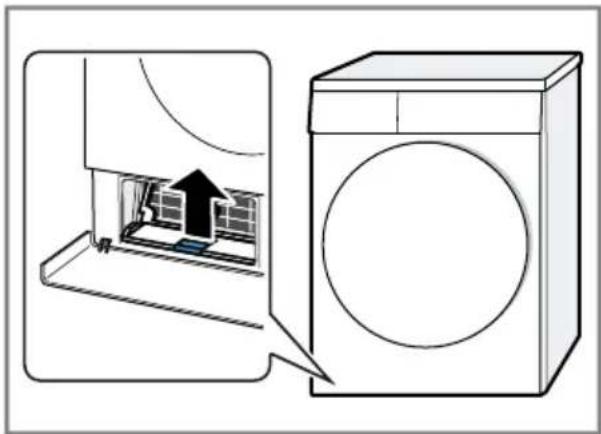

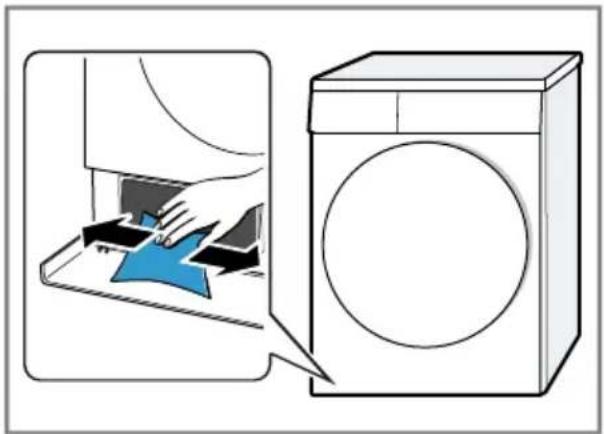

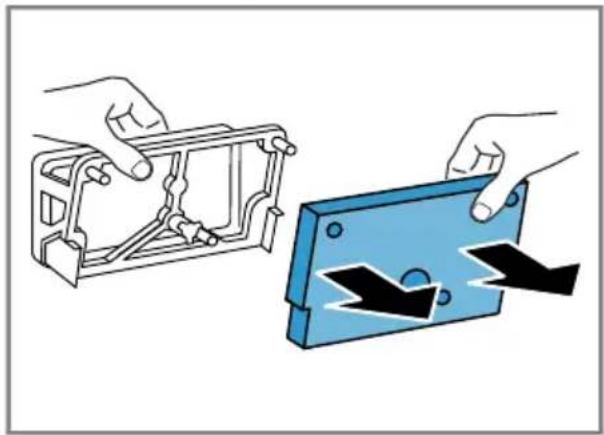

Laat het apparaat 30 minuten afkoelen. Open de serviceklep en de warmtewisselaarafdekking. Reinig de lamellen voorzichtig met een stofzuigerborstel van boven naar beneden. Reinig de filtermat met warm water en plaats deze terug.

Welk koudemiddel wordt gebruikt en is het veilig?

Het koudemiddel R290 (propaan) is milieuvriendelijk maar brandbaar. Houd open vuur en ontstekingsbronnen uit de buurt. Het apparaat mag alleen door gekwalificeerd personeel worden gerepareerd.

Waarom duurt het drogen langer dan verwacht?

Mogelijke oorzaken: verontreinigd pluizenfilter of filtersysteem, te hoge belading, lage centrifugetoeren, of de omgevingstemperatuur is laag. Reinig de filters en verminder de belading.

Hoe stel ik de basisinstellingen (bijv. geluidssignalen) in?

Zet de programmakiezer op stand Uit. Houd de toets Strijkdroog ingedrukt en draai de programmakiezer naar stand 2. Selecteer de gewenste instelling met de programmakiezer en wijzig de waarde met Klaar in. Schakel het apparaat uit om op te slaan.

GEBRUIKSAANWIJZING WQG133D5NL BOSCH

[nl] Gebruikershandleiding en installatie-instructies

Raadpleeg de Digitale Gebruikersgids voor meer informatie.

1.1 Algemene aanwijzingen ..... 4
1.2 Bestemming van het apparaat 4
1.3 Inperking van de gebruikers ..... 4
1.4 Veilige installatie.... 5
1.5 Veiliger gebruik 7
1.6 Veilige reiniging en onder- houd 10

2 Materiële schade vermijden ..... 11

3 Milieubescherming en bespa- ring.... 11

3.1 Afvoeren van de verpakking ... 11
3.2 Energie besparen.... 11
3.3 Energiebesparingsmodus ..... 12

4 Opstellen en aansluiten ...... 12

4.1 Apparaat uitpakken 12
4.2 Inhoud van de verpakking...... 12
4.3 Vereisten ten aanzien van de opstelplaats 13
4.4 Waterafvoerslang.... 13
4.5 Stellen van het apparaat ..... 16
4.6 Apparaat elektrisch aansluiten.... 16

5 Uw apparaat leren kennen...... 17

5.1 Apparaat.... 17
5.2 Bedieningspaneel.... 18

6 Display 19

7 Knoppen 21

8 Programma's 24

8.1 Automatische programma's .... 24
8.2 Tijdprogramma's.... 25

9 Accessoires.... 27

10 Wasgoed.... 28

10.1 Wasgoed voorbereiden...... 28

11 De Bediening in essentie...... 28

11.1 Apparaat inschakelen...... 28
11.2 Programma instellen 28
11.3 Programma-instellingen aanpassen.... 28
11.4 Trommel vullen met was- goed 29
11.5 Starten van het programma .. 29
11.6 Wasgoed bijvullen 29
11.7 Progr. annuleren.... 29
11.8 Wasgoed uitnemen 29
11.9 Apparaat uitschakelen...... 29
11.10 Pluizenfilter 29
11.11 Filtersysteem van de bodemeenheid.... 31
11.12 Condenswaterreservoir ..... 33

12 Droogdoel.... 34

12.1 Droogdoel wijzigen...... 34
12.2 Droogdoel aanpassen...... 34

13 Kinderslot 34

13.1 Kinderslot inschakelen ..... 34
13.2 Kinderslot deactiveren...... 34

14 Basisinstellingen 35

14.1 Overzicht van de basisinstellingen 35
14.2 Basisinstellingen wijzigen..... 35

15 Reiniging en onderhoud ..... 35

15.1 Bodemeenheid 35
15.2 Vochtigheidssensor...... 38

16 Storingen verhelpen 39
17 Transporteren, opslaan en afvoeren.... 43
17.1 Afvoeren van uw oude apparaat 43
18 Servicedienst...... 43
18.1 Productnummer (E-nr.) en productienummer (FD) ...... 44
19 Verbruikswaarden.... 45
20 Technische gegevens...... 46

1 Veiligheid

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Bewaar de gebruiksaanwijzing en de productinformatie voor later gebruik of voor volgende eigenaren.
■ Sluit het apparaat in geval van transportschade niet aan.

1.2 Bestemming van het apparaat

Gebruik het apparaat uitsluitend:

■ om voor de droger geschikte en met water gewassen textiel te drogen en op te frissen.
■ voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.
■ tot een hoogte van 4000 m boven zeeniveau.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toe-zicht staan of zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen.

Kinderen mogen niet met het apparaat spelen.

Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen indien deze niet onder toezicht staan.

Zorg ervoor dat kinderen tot 3 jaar en huisdieren niet bij het apparaat kunnen komen.

1.4 Veilige installatie

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige installaties zijn gevaarlijk.

• Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.
• Het apparaat uitsluitend via een volgens de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom aansluiten.
• Het randaardesysteem van de elektrische huisinstallatie moet conform de elektrotechnische voorschriften zijn geïnstalleerd. De installatie moet zijn voorzien van een afdoende grote aderdiameter.

- Bij het gebruik van een aardlekschakelaar alleen een type met het teken gebruiken.

- Nooit het apparaat via een externe schakelinrichting voeden, bijvoorbeeld een tijdschakelaar of besturing op afstand.

- Nooit het apparaat op een stroomcircuit aansluiten dat regelmatig door het nutsbedrijf wordt in- en uitgeschakeld.

- Wanneer het apparaat is ingebouwd, moet de netstekker van de netaansluitkabel vrij toegankelijk zijn, of wanneer vrije toegang niet mogelijk is, moet in de vast geplaatste elektrische installatie een alpolige scheidingsinrichting volgens de installatievoorschriften worden ingebouwd.

- Bij het opstellen van het apparaat erop letten dat het netsnoer niet wordt afgeklemd of beschadigd.

Een beschadigde isolatie van het netsnoer is gevaarlijk.

• Nooit het aansluitsnoer met hete apparaatonderdelen of warm-tebronnen in contact brengen.
• Nooit het aansluitsnoer met scherpe punten of randen in contact brengen.
• Het aansluitsnoer nooit knikken, knellen of veranderen.

Het gebruik van een verlengd netsnoer en niet-toegestane adapters is gevaarlijk.

- Geen verlengsnoeren of meervoudige stopcontacten gebruiken.

nl Veiligheid

• Alleen door de fabrikant goedgekeurde adapters en netsnoeren gebruiken.
• Wanneer het netsnoer te kort is en er geen langer netsnoer beschikbaar is, neem dan contact op met een elektrospeciaalzaak om de huisinstallatie aan te passen.

Het hoge gewicht van het apparaat kan bij het optillen letsels veroorzaken.

▶ Het apparaat niet alleen optillen.

Als dit apparaat op ondeskundige wijze in een was-droogzuil wordt opgesteld, kan het opgestelde apparaat naar beneden val- len.

• De droger uitsluitend met de verbindingset van de drogerfabrikant op een wasmachine stapelen
  → "Accessoires", Pagina 27 Een andere plaatsingsmethode is niet toegestaan.
• Het apparaat niet in een was-droogzuil opstellen als de droger-fabrikant geen passende verbindingsset aanbiedt.
• Geen apparaten van verschillende fabrikanten en met verschillende diepte en breedte in een was-droogzuil opstellen.
• Geen was-droogzuil op een platform opstellen, de apparaten kunnen kantelen.

Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

▶ Verpakkingsmateriaal uit de buurt van kinderen houden.
▶ Laat kinderen niet met verpakkingsmateriaal spelen.

⚠️ VOORZICHTIG – Kans op letsel!

Het apparaat kan tijdens het bedrijf trillen of bewegen.

• Het apparaat op een schone, vlakke en stevige ondergrond opstellen.
• Het apparaat middels de apparaatvoeten en een waterpas horizontaal stellen.

Bij ondeskundig gelegde slangen en netaansluitleidingen bestaat er struikelgevaar.

- De slangen en aansluitkabels zodanig leggen dat men er niet over kan struikelen.

Wanneer het apparaat aan uitstekende onderdelen wordt ver- plaatst, zoals bijvoorbeeld de vuldeur, dan kunnen de onderdelen afbreken.

- Het apparaat niet aan uitstekende onderdelen verplaatsen.

⚠️ VOORZICHTIG – Kans op snijden!

Scherpe randen aan het apparaat kunnen bij aanrakingen tot snijwonden leiden.

- Het apparaat niet aan scherpe randen aanraken.

- Veiligheidshandschoenen gebruiken bij installatie en transport van het apparaat.

1.5 Veiliger gebruik

⚠ WAARSCHUWING – Kans op elektrische schok!

Een beschadigd apparaat of een beschadigd netsnoer is gevaarlijk.

▶ Nooit een beschadigd apparaat gebruiken.
- Nooit aan het netsnoer trekken, om het apparaat van het elektriciteitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken.
- Wanneer het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de zekering in de meterkast uitschakelen.
- Contact opnemen met de servicedienst. → Pagina 43 Binnendringend vocht kan een elektrische schok veroorzaken.
- Gebruik het apparaat alleen in gesloten ruimtes. - Stel het apparaat nooit bloot aan grote hitte en vochtigheid.
- Geen stoomreiniger, hogedrukreiniger, slangen of sproeiers gebruiken om het apparaat te reinigen.

⚠ WAARSCHUWING – Kans op gevaar voor de gezondheid!

Kinderen kunnen zich in het apparaat opsluiten en in levensgevaar geraken.

• Het apparaat niet opstellen achter een deur die het openen van de apparaatdeur blokkeert of verhindert.
• Bij afgedankte apparaten de stekker van het netsnoer uit het stopcontact halen, daarna het netsnoer doorknippen en het slot van de apparaatdeur dusdanig beschadigen, dat de apparaatdeur niet langer sluit.

Kinderen kunnen kleine onderdelen inademen of inslikken en hierdoor stikken.

• Kleine onderdelen uit de buurt van kinderen houden.
• Kinderen niet met kleine onderdelen laten spelen.

Kolenstof of meel in de omgeving van het apparaat kan tot explosies leiden.

- Tijdens het gebruik de omgeving van het apparaat schoon houden.

Het condenswater van dit apparaat is geen drinkwater en kan met pluizen zijn verontreinigd.

- Het condenswater van het apparaat niet drinken of verder gebruiken.

Was- en verzorgingsmiddelen kunnen bij inname tot vergiftigingen leiden.

▶ Bij per ongeluk inslikken een arts raadplegen.
- Was- en verzorgingsmiddelen buiten bereik van kinderen bewaren.

Het koudemiddel R290 in dit apparaat is milieuvriendelijk maar brandbaar en kan bij contact met open vuur of ontstekingsbronnen ontsteken.

▶ Open vuur en andere ontstekingsbronnen uit de buurt van het

apparaat houden

Resten in het pluizenfilter kunnen bij het drogen ontsteken.

▶ Het pluizenfilter regelmatig reinigen.

Licht ontvlambare voorwerpen, zoals aanstekers, of lucifers, kunnen bij het drogen ontsteken.

- Vóór het drogen alle licht ontvlambare voorwerpen uit de zakken van het wasgoed verwijderen.

Wanneer ongewassen wasgoed met oplosmiddelen, olie, was, wasverwijderaar, verf- vet- of vlekverwijderaar in contact was, kan deze bij het drogen ontvlammen.

- Geen ongewassen wasgoed in dit apparaat drogen.

- Het wasgoed voor het drogen grondig met heet water en was-middel spoelen.

- Niet het apparaat gebruiken, wanneer het wasgoed daarvoor met industriële chemicaliën worden gereinigd.

Het wasgoed werd bij voortijdig afbreken van het drogen niet voldoende gekoeld en kan ontvlammen.

- Het droogprogramma niet voortijdig afbreken.

- Het wasgoed bij voortijdig afbreken van het drogen direct uitne- men en uitspreiden.

⚠️ VOORZICHTIG – Kans op letsel!

Bij het op het apparaat klimmen of klauteren kan de afdekplaat breken.

- Niet op het apparaat klimmen of klauteren.

nl Veiligheid

Bij het zitten of leunen op de geopende deur kan het apparaat kantelen.

• Niet op de apparaatdeur zitten of leunen.
• Geen voorwerpen op de apparaatdeur plaatsen.
  Grijpen in de draaiende trommel kan tot letsel aan de handen leiden.
• Wacht tot de trommel volledig stil staat voordat u met uw hand in de trommel grijpt.

1.6 Veilige reiniging en onderhoud

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Het toestel of de eigenschappen van het toestel nooit technisch veranderen.
  ▶ Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Binnendringend vocht kan een schok veroorzaken.

• Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.
• Geen stoomreiniger, hogedrukreiniger, slangen of sproeiers gebruiken om het apparaat te reinigen.

Het gebruiken van niet originele reserveonderdelen en niet originele accessoires is gevaarlijk.

- Gebruik uitsluitend originele reserve-onderdelen en originele accessoires van de fabrikant.

Bij het gebruik van oplosmiddelhoudende reinigingsmiddelen kunnen giftige dampen ontstaan.

- Geen oplosmiddelhoudende reinigingsmiddelen gebruiken.

2 Materiële schade vermijden

LET OP!

Een verkeerde dosering van wasverzachters, wasmiddelen, verzorgingsmiddelen en reinigingsmiddelen kan de werking van het apparaat beïnvloeden.

- De doseeraanbevelingen van de fabrikant aanhouden.

Het overschrijden van de maximale beladingshoeveelheid heeft invloed op de werking van het apparaat.

- De maximale beladingshoeveelheid voor elk programma aanhouden en niet overschrijden. → "Programma's", Pagina 24

Oververhitting van het apparaat kan de werking van het apparaat beïnvloeden.

• Tijdens het gebruik de ventilatie-opening aan het apparaat vrijhouden.
• Voor voldoende ventilatie in de ruimte zorgen.

Lichte objecten, zoals haren en plui- zen, kunnen tijdens het bedrijf van de ventilatieopening van het apparaat worden ingezogen en de werking van het apparaat beïnvloeden.

• Houd tijdens het gebruik van het apparaat de omgeving schoon.
• Lichte objecten uit de buurt van het apparaat houden.

Gebruik met een ontbrekende, onvolledige of defecte pluizenbescherming (al naar gelang de apparaatuitrusting bijv. pluizenfilter, pluizenreservoir, filtermat) kan tot schade aan het apparaat leiden.

- Het apparaat niet met een ontbrekende, onvolledige of defecte pluizenbescherming gebruiken.

Schuimstof of schuimrubber kan bij het drogen vervormen of smelten.

• Geen schuimstofhoudend of schuimrubberhoudend wasgoed drogen.
  Ongeschikte reinigingsmiddelen kunnen de oppervlakken van het apparaat beschadigen.
• Geen scherpe of schurende reini-gingsmiddelen gebruiken.
• Geen sterk alcoholhoudende reini-gingsmiddelen gebruiken.
• Geen harde schuur- of afwas-sponsjes gebruiken.
• Het apparaat uitsluitend reinigen met water en een zachte, vochtige doek.
• Bij contact met het apparaat direct alle wasmiddelresten, sproeinevel-resten of restanten verwijderen.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpak- king

De verpakkingsmaterialen zijn milieu-vriendelijk en kunnen worden hergebruikt.

- De afzonderlijke componenten op soort gescheiden afvoeren.

Als u deze aanwijzingen opvolgt, verbruikt uw apparaat minder stroom.

Apparaat in een goed geventileerde ruimte gebruiken en ventilatieopening van het apparaat vrijhouden.

- Een gehinderde luchtuitwisseling verlengt de programmaduur en verhoogt het energieverbruik.

Vóór het drogen het wasgoed in de wasmachine centrifugeren.

√ Vochtiger wasgoed verlengt de programmaduur en verhoogt het energieverbruik.

Maximale beladingshoeveelheid van de programma's in acht nemen.

→ "Programma's", Pagina 24

- Een overschrijding van de maximale beladingshoeveelheid verlengt de programmaduur en verhoogt het energieverbruik.

Na het drogen het pluizenfilter reinigen → Pagina 29.

- Een verontreinigd pluizenfilter vermindert de luchtstroom in het apparaat, verlengt de programma-duur en verhoogt het energieverbruik.

Na het reinigen de filters in het filter-systeem van de bodemeenheid

→ Pagina 31 goed drogen.

√ Vochtigere filters verlengen de programmaduur en verhogen het energieverbruik.

3.3 Energiebesparingsmodus

Wanneer u het toestel korte tijd niet bedient, dan schakelt het automatisch naar de energiespaarstand. Alle aanwijzingen verdwijnen en ▶start/Pauze knippert.

De energiebespaarmodus wordt afgesloten, wanneer u het apparaat opnieuw bedient.

4 Opstellen en aansluiten

4.1 Apparaat uitpakken

LET OP!

Voorwerpen die in de trommel achterblijven, en die niet voor het gebruik van het apparaat bedoeld zijn, kunnen tot materiële- en apparaatschade leiden.

- Voor gebruik alle deze voorwerpen en de meegeleverde accessoires uit de trommel verwijderen.

1. Verwijder verpakkingsmateriaal en bescherming volledig van het apparaat.
   → "Afvoeren van de verpakking", Pagina 11
2. Controleer het apparaat op zichtbare beschadigingen.
3. De deur openen.
4. Verwijder de accessoires uit de trommel.
5. De deur sluiten.

4.2 Inhoud van de verpakking

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering.

LET OP!

Het gebruik met onvolledig of defect toebehoren kan de werking van het apparaat hinderen of materiële schade en schade aan het apparaat veroorzaken.

• Het apparaat niet met onvolledig of defect toebehoren gebruiken.
• Het toebehoren vóór het gebruik van het apparaat vervangen.

→ "Accessoires", Pagina 27

De levering bestaat uit:

■ Wasdroger
■ Begeleidende documenten

■ Waterafvoerslang met aansluita-dapter, bevestigingsmateriaal en bochtstuk.

→ "Waterafvoerslang", Pagina 13

4.3 Vereisten ten aanzien van de opstelplaats

LET OP!

Wanneer het apparaat meer dan 40° wordt gekanteld, dan kan restwater uit het apparaat lopen en materiële schade veroorzaken.

• Kantel het apparaat voorzichtig.
• Transporteer het apparaat rechtop. Bevriezend restwater in het apparaat kan leiden tot beschadiging van het apparaat.

- Het apparaat niet op vorstgevoelige plaatsen of buiten plaatsen en gebruiken.

Als het apparat direct na het transport wordt gebruikt, kan het koelmiddel in het apparaat schade aan het apparaat veroorzaken.

- Het apparaat direct na het transport twee uur laten rusten voordat het in gebruik wordt genomen.

Opstelplaats Eisen

Op de vloer Het apparaat op een schoon, effen en vast op-pervlak plaatsen. Het apparaat stellen → Pagina 16.

Opstelplaats Eisen

In een wasdroogzuil	Het apparaat alleen met de originele verbindingsset van de drogerfabrikant in een was-droogzuil opstellen.■ Verbindingsset met uittrekbaar werkplad → Pagina 27■ Verbindingsset → Pagina 27
	Dit apparaat alleen op een was-machine van dezelfde fabrikant plaatsen. De diepte en breedte van dit apparaat moeten met de afmetingen van de wasmachine overeenkomen. De was-droogzuil niet op een platform plaatsen.

4.4 Waterafvoerslang

Tijdens het drogen ontstaat condenswater dat uw apparaat in het condenswaterreservoir verzamelt. Ge-

nl Opstellen en aansluiten

bruik de waterafvoerslang om overtol- lig condenswater direct in het afval- water te leiden.

Opmerking

• Gebruik dit apparaat met de mee- geleverde waterafvoerslang.
  → "Waterafvoerslang aansluiten", Pagina 14
  Als u de waterafvoerslang aansluit, hoeft u niet regelmatig het condenswaterreservoir te legen.
  → "Condenswaterreservoir legen", Pagina 33

Waterafvoerslang aansluiten

Als u het condenswaterreservoir van het apparaat niet regelmatig wenst te legen, sluit u de waterafvoerslang aan.

LET OP!

Bij het gebruik van het apparaat zonder een vakkundig aangesloten condenswaterslang of waterafvoerslang kan vloeistof uit het aansluitstuk lekken.

- Vóór het gebruik van het apparaat de condenswaterslang of de waterafvloerslang op vakkundige wijze de aansluiting aansluiten.

Vereisten

■ Het apparaat en het toebehoren zijn uitgepakt.
→ "Apparaat uitpakken", Pagina 12
■ Het apparaat is op de opstellingsplaats opgesteld.
→ "Vereisten ten aanzien van de opstelplaats", Pagina 13

1. De condenswaterslang van de aansluiting trekken.

De condenswaterslang is af fabriek op de aansluiting aangesloten.

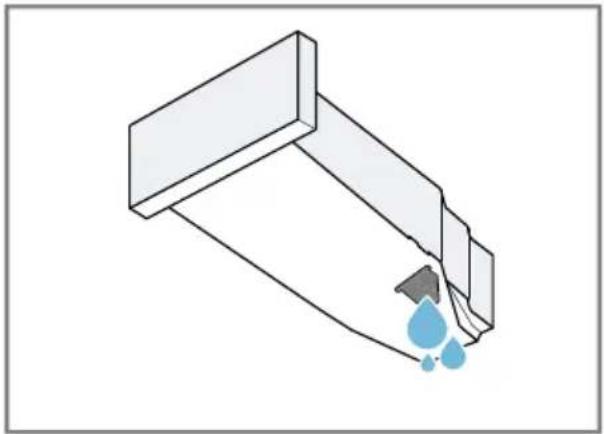

Opmerking: Bij het verwijderen van de condenswaterslang kan vloeistof uit de aansluiting naar buiten komen.

1. De condenswaterslang op de houder schuiven.

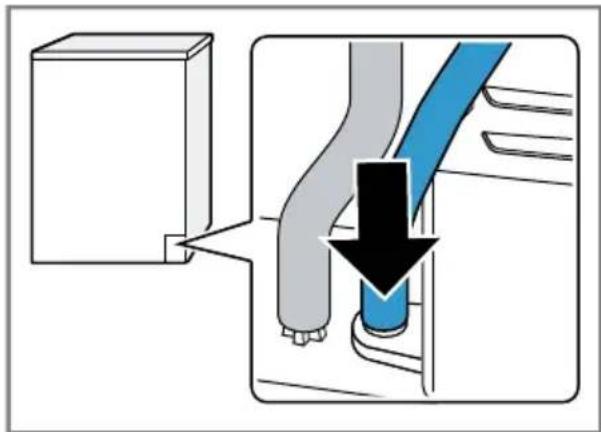

1. De waterafvoerslang tot aan de aanslag op de aansluiting schui-ven.

1. De waterafvoerslang in de slang- geleiding plaatsen.

Zorg ervoor dat de waterafvoerslang niet wordt geknikt.

1. Het condenswaterreservoir legen. → "Condenswaterreservoir legen", Pagina 33

2. Het condenswaterreservoir erin schuiven.

→ "Condenswaterreservoir erin schuiven", Pagina 33

1. Het apparaat op de waterafvoer aansluiten.

→ "Aansluitsoorten waterafvoer", Pagina 15

Tip: Om het condenswater opnieuw in het condenswaterreservoir te verzamelen, bijv. bij een wijziging van standplaats van het apparaat, maakt u deze stappen ongedaan in omgekeerde volgorde.

Aansluitsoorten waterafvoer

LET OP!

Bij een verstopte of afgesloten afvoer kan opgehoopt afvalwater in het apparaat terugstromen.

- Vóór het gebruik van het apparaat ervoor zorgen dat het afvalwater snel wegstroomt en verstoppingen verhelpen.

Afvoer in een si- fon.

De aansluitpositie met een slangklem (12-22 mm) borgen. De waterafvoerslang met een slanggeleiding op minimaal 80 cm en maximaal 100 cm hoogte bevestigen.

Opmerking: Met de Y-verdeler → Pagina 27 kunt u de water-afvoerslang van een extra apparaat zoals bijv. een wasmachine op dezelfde afvoer van de sifon aansluiten.

Afvoer in een wastafel.

De waterafvoerslang compleet door de bocht schuiven en met het bevestigingsmateriaal vastzetten. De bocht op maximaal 100 cm hoogte bevestigen.

Afvoer in een goot.

De wateraf- voerslang com- pleet door de bocht schuiven en met het be- vestigingsmateri- aal vastzetten. De bocht aan de goot bevestigen.

4.5 Stellen van het apparaat

Om geluiden en trillingen te reduce- ren, moet u het apparaat horizontaal stellen.

- Om het apparaat te stellen, aan de apparaatvoetjes draaien. De horizontale afstelling van het apparaat met waterpas controleren.

Alle apparaatvoeten moeten stevig op de grond staan.

4.6 Apparaat elektrisch aan- sluiten

1. De netstekker van het aansluit-snoer van het apparaat in een stopcontact in de omgeving van het apparaat steken.
   De aansluitgegevens van het apparaat vindt u in de technische gegevens → Pagina 46.
2. De netstekker op vastheid controleren.

5 Uw apparaat leren kennen

5.1 Apparaat

Hier vindt u een overzicht van de onderdelen van uw apparaat.

Afhankelijk van het apparaattype kunnen details op de afbeelding verschillen, bijv. de kleur en de vorm.

1	Ventilatieopening
2	Serviceklep van de bode-meenheid → Pagina 35
3	Pluizenfilter → Pagina 29

4	Deur
5	Condenswaterreservoir → Pagina 33
6	Bedieningspaneel → Pagina 18

nl Uw apparaat leren kennen

5.2 Bedieningspaneel

Via het bedieningsveld kunt u alle functies van uw apparaat instellen en informatie krijgen over de gebruikstoestand.

1 Programma's → Pagina 24
2 Programmakiezer → Pagina 28
3 Display → Pagina 19
4 Knoppen → Pagina 21

6 Display

Op het display ziet u de actuele instelwaarden, keuzemogelijkheden of aanwijzingsteksten.

Indicatie Beschrijving
0:401	Verwachte programmaduur of resterende tijd van het programma in uren en minuten.
1:25 Tijdprogramma is ingesteld.→ "Tijdprogramma's", Pagina 25
8,01	Aanbeveling van de maximale beladingshoeveelheid voor het ingestelde programma in kg.
+0:451	Programma-eindtijd→ "Knoppen", Pagina 23
	■ brandt: het kinderslot is geactiveerd.■ knippert: het kinderslot is geactiveerd en het apparaat werd bediend.→ "Kinderslot deactiveren", Pagina 34
(Start/Pau-ze)	Starten, annuleren of pauzeren■ brandt: het programma draait en kan worden afgebroken of gepauzeerd.■ knippert: het programma kan worden gestart of hervat.
(Strijkdroog) Het droogdoel is geactiveerd.→ "Knoppen", Pagina 22
(Kastdroog) Het droogdoel is geactiveerd.→ "Knoppen", Pagina 22
1 Voorbeeld
— (Kastdroog Plus)	Het droogdoel is geactiveerd.→ "Knoppen", Pagina 21
+1+2+3	Het aangepaste droogdoel is geactiveerd.→ "Droogdoel", Pagina 34
— (Antikreuk) De antikreukfunctie is geactiveerd.→ "Knoppen", Pagina 22
— (Lage temperatuur)	Zacht drogen voor gevoelig textiel is geactiveerd.→ "Knoppen", Pagina 23
4 kg —(Halve belading)	De halve beladingshoeveelheid is geactiveerd.→ "Knoppen", Pagina 23
— (Signaal uit) Stil	drogen zonder geluidssignalen is geactiveerd.→ "Knoppen", Pagina 23
	Het condenswaterreservoir leegmaken en erin schuiven.→ "Condenswaterreservoir legen", Pagina 33
	Het pluizenfilter reinigen.→ "Pluizenfilter reinigen", Pagina 29Het filtersysteem van de bodemeenheid reinigen.→ "Filtersysteem van de bodemeenheid reinigen", Pagina 31
	Het filtersysteem van de bodemeenheid reinigen.→ "Filtersysteem van de bodemeenheid reinigen", Pagina 31
Hot Het afkoelproces koelt het wasgoed enkele minuten bij een draaiende trommel om schade aan het wasgoed te vermijden. Het afkoelproces kan door het openen van de deur worden afgebroken.Opmerking: Het ingestelde programma niet wijzigen.
	Programmastatus: drogen
	Programmastatus: droogdoel strijkdroog
	Programmastatus: droogdoel kastdroog
	Programmastatus: antikreukfunctie
— (▶start/ Pauze)	Programmastatus: pauze
End Programmastatus: programma-einde
^1 Voorbeeld

7 Knoppen

Hier vindt u een overzicht van de buttons en hun instelmogelijkheden.

Knop Keuze Beschrijving
Start/Pauze startenannulerenpauzeren		Programma starten, annuleren of pauzeren.
3 sec. activerendeactiveren		Het kinderslot activeren of deactiveren.De bedieningspanelen tegen per ongeluk bedie- nen beveiligen.Werd het kinderslot ge- activeerd en het appa- raat uitgeschakeld, dan blijft het kinderslot geac- tiveerd.→ "Kinderslot",Pagina 34
Kastdroog Plus Kastdroog Plus+1+2+3		Met de selectie Kast- droog Plus is het droogdoel geacti- veerd.Het droogdoel legt vast hoe vochtig of droog het wasgoed na het programma-einde is.→ "Droogdoel",Pagina 34Met de selectie +1, +2 of +3 is het droogdoel aangepast.→ "Droogdoel aanpas- sen", Pagina 34

Knop Keuze Beschrijving
Kastdroog ■ Kastdroog		■ +1■ +2■ +3	■ Met de selectie Kastdroog is het droogdoel geactiveerd. Het droogdoel legt vast hoe vochtig of droog het wasgoed na het programma-einde is.→ "Droogdoel",Pagina 34■ Met de selectie +1, +2 of +3 is het droogdoel aangepast.→ "Droogdoel aanpassen", Pagina 34
Strijkdroog ■ Strijkdroog		■ +1■ +2■ +3	■ Met de selectie Strijkdroog is het droogdoel geactiveerd. Het droogdoel legt vast hoe vochtig of droog het wasgoed na het programma-einde is.→ "Droogdoel",Pagina 34■ Met de selectie +1, +2 of +3 is het droogdoel aangepast.→ "Droogdoel aanpassen", Pagina 34
Antikreuk ■ activeren		■ deactiveren	Antikreukfunctie active-ren of deactiveren. De trommel beweegt het wasgoed na het pro-gramma-einde geduren-de 120 minuten met regelmatige tussenpozen om kreuken te vermij-den.

Knop Keuze Beschrijving
Lage temperatuur■ activeren■ deactiveren		Zacht drogen activeren of deactiveren.De temperatuur wordt voor gevoelig textiel verlaagd, bijv. voor polyacryl of elastaan.De programmaduur wordt verlengd.
Klaar in■ Programma-eindtijd■ Programmaduur		■ De programma-eindtijd vastleggen.De programmaduur is reeds in het ingestelde aantal uren inbegrepen.Na de start van het programma wordt de programmaduur weergegeven.■ De programmaduur voor tijdprogramma's instellen.→ "Tijdprogramma's", Pagina 25
Signaal uit■ activeren■ deactiveren		Bedieningssignalen en aanwijssignalen active-ren of deactiveren.
Halve belading■ activeren■ deactiveren		Afzonderlijke stukken wasgoed of kleine hoe-veelheden drogen.

8 Programma's

U kunt uw textiel ofwel met een automatisch programma of een tijdprogramma drogen.

8.1 Automatische programma's

Automatische programma's waarin vochtsensoren tijdens het drogen de restvochtigheid van het wasgoed meten. Het programma eindigt pas als het ingestelde droogdoel is bereikt. Elk automatisch programma heeft een droogdoel → Pagina 34. Het droogdoel legt vast hoe droog of vochtig het wasgoed na het programma-einde is.

Tips

■ Kies het droogdoel overeenkomstig het textiel of het gewenste droogresultaat. → "Droogdoel", Pagina 34
■ De verzorgingslabels van het was- goed geven u extra aanwijzingen voor de programmakeuze.

Programma Beschrijving Maximale
	belading(kg)
Katoen Stevig en kookbestendig textiel van ka-toen en linnen drogen.	8,0
☐ Katoen Eco Stevig en kookbestendig textiel van ka-toen en linnen drogen.Energiebesparend programma.	8,0
Kreukherstellend Textiel van synthetische of gemengde weefsels drogen.	3,5
Mix Katoenen of synthetisch textiel drogen. 3,0
Bedlinnen Bedovertrekken en kussenslopen evenalslakens van katoen drogen.Opmerking:De trommelbeweging is voor het drogen van grote stukken wasgoed geoptimaliseerd.	3,5
Fijne was Gevoelig textiel van satijn, synthetische of gemengde weefsels drogen.	2,0
Dons Met dons gevuld textiel, dekens of donzendekbedden drogen.	1,5

Opmerkingen

■ Droog grote stukken textiel, zoals dekbedden of slaapzakken afzonderlijk.
- Om de vulling te verdelen en vochtop-hopingen te verwijderen, dient u het textiel na het einde van het programma op te schudden.

Programma Beschrijving Maximale		belading(kg)
	■ Als u hoofdkussens droogt en het kussen na het programma-einde nog niet volledig droog is, droog dan het hoofdkussen met een tijdprogramma.→ "Tijdprogramma's", Pagina 25
Hygiene Plus Stevig en kookbestendig textiel van katoen en linnen drogen.Stevig en kookbestendig textiel van katoen en linnen drogen.Opmerking: Bijzonder geschikt bij hoge hygiënische eisen.		4,0
Sport Sneldrogende sportkleding met functieve-zels, microvezels en synthetisch drogen.		1,5
Overhemden Hemden en bloezen van katoen, linnen, synthetisch materiaal of gemengde weef-sels drogen.Opmerking: Voor een optimaal droog-resultaat droogt u maximaal 5 hemden of 5 bloezen.Na het drogen strijkt u het wasgoed of hangt u het op. Het restvocht verdeelt zich dan gelijkmatig.		1,5
SuperKort 40 min. Synthetisch textiel en licht katoenen textiel drogen.		2,0
Handdoeken Stevige en kookbestendige handdoeken en badjassen van katoen en linnen dro-gen.		6,0

8.2 Tijdprogramma's

Tijdprogramma's zijn programma's met een vastgelegde of instelbare program-maduur. Het programma eindigt na het verstrijken van de tijd, ook als het was-goed bijv. nog niet droog is. Tijdprogramma's zijn geschikt voor het drogen van afzonderlijke stukken wasgoed of dun textiel.

Tip: De verzorgingslabels van het wasgoed geven u extra aanwijzingen voor de programmakeuze.

nl Programma's

Programma Beschrijving Maximale		belading(kg)
Wol finish Machinewasbare wol of textiel met een wolaandeel drogen.Opmerking: Het textiel wordt pluiziger, maar niet gedroogd.Wasgoed na het einde van het programma uitnemen en laten drogen.		0,5
Tijdprogramma warm Alle textielsoorten behalve wol en zijde drogen.Geschikt voor voorgedroogd of licht voch- tig wasgoed en voor het nadrogen van meerlaags, dikker wasgoed.Opmerking: Dit programma is geschikt voor het drogen met de wolkorf.Als u de wolkorf gebruikt, kunt u ook tex- tiel van wol met dit programma drogen.		3,0

9 Accessoires

Gebruik alleen originele accessoires.

Deze zijn op het apparaat afgestemd.

Opmerking: Sommig toebehoren is

in andere kleuren beschikbaar. Neem

contact op met de

→ "Servicedienst", Pagina 43.

	Gebruik Bestelnummer
Verbindingsset Apparaat plaatsbespa-rend op een geschikte wasmachine van dezelf-de fabrikant en met de-zelfde breedte en diepte opstellen.		WTZ27410
Verbindingsset met uit-trekbaar werkplad.	Apparaat plaatsbespa-rend op een geschikte wasmachine van dezelf-de fabrikant en met de-zelfde breedte en diepte opstellen.Met het uittrekbare werk-blad kan het apparaat gemakkelijker worden gevuld en worden leeg-gehaald.	WTZ27400
Wolkorf Individuele items van wol, sportschoenen en knuffels drogen of luch-ten.		WMZ20600
Y-verdeler De waterafvoerslang van een extra apparaat aan dezelfde afvoer van de sifon aansluiten.		15000490
Waterafvoerslang Overtollig condenswater van het apparaat direct in het afvalwater leiden zonder het condenswa-terreservoir regelmatig leeg te maken.		WTZ1110
Filtermat Reserveonderdeel ter bescherming tegen plui-zen voor het filtersys- teem van de bodemeen-heid.		12022801
Verhoging Het apparaat hogerplaatsen, zodat het ge-makkelijk gevuld en leeggehaald kan worden.		WTZPW20D

10 Wasgoed

10.1 Wasgoed voorbereiden

LET OP!

In het wasgoed achtergebleven voor- werpen kunnen het wasgoed en de trommel beschadigen.

- Voor gebruik alle voorwerpen uit de zakken van het wasgoed verwijderen.

Opmerking

Wanneer u uw wasgoed voorbereid, beschermt u het apparaat en het textiel.

■ Zand en aarde uitborstelen
■ Wasgoed op kleur en textielsoort sorteren en daarbij de verzorgingslabels aanhouden
■ Ritssluitingen, klittenbandsluitingen, haken en ogen sluiten
■ Gordijnrollen en loodranden verwijderen
■ Wasgoed uit elkaar gevouwen in de trommel doen
■ Wasgoed voor het drogen centrifu- geren
■ Losse items van wol, sportschoenen en pluche knuffels in de wolkorf drogen

11 De Bediening in essentie

11.1 Apparaat inschakelen

Vereiste: Het apparaat is correct op-gesteld en aangesloten.

→ "Opstellen en aansluiten", Pagina 12

- De programmakiezer op een programma instellen.

11.2 Programma instellen

1. Programmakiezer draaien en op het gewenste programma zetten.
   → "Programma's", Pagina 24

2. Indien gewenst de programma-in-stellingen aanpassen.

→ Pagina 28

11.3 Programma-instellingen aanpassen

Afhankelijk van het programma en de programmavoortgang kunt u de beschikbare instellingen aanpassen of activeren en deactiveren.

Vereiste: Een programma is ingesteld.

→ "Programma instellen", Pagina 28

- De programma-instellingen aanpassen.

→ "Knoppen", Pagina 21

Opmerking: De programma-instellingen worden niet permanent voor het programma opgeslagen.

11.4 Trommel vullen met was- goed

Opmerking: Om kreukvorming te vermijden, dient u de maximale belading van de programma's in acht te ne- men.

→ "Programma's", Pagina 24

Vereisten

■ Het wasgoed is voorbereid en gesorteerd.

■ De trommel is leeg.

1. De deur openen.
2. Het wasgoed in de trommel leggen.
3. De deur sluiten.

Zorg ervoor dat er geen kleine stukken wasgoed tussen de deur klem zitten.

11.5 Starten van het programma

Vereiste: Een programma is ingesteld.

→ "Programma instellen", Pagina 28
▶ OpStart/Pauze drukken.
√ Het display toont de programma-duur of de programma-eindtijd.
√ Na het programma-einde toont het display: "End".

Opmerking: Wanneer "Hot" verschijnt, dan koelt het apparaat het wasgoed af.

Wanneer "Hot" dooft, dan is het was-goed afgekoeld.

11.6 Wasgoed bijvullen

Na het starten van het programma kunt u het wasgoed altijd uitnemen of bijvullen.

1. Op ▷Start/Pauze drukken.

Het afkoelproces start automatisch na ca. 30 seconden en koelt de was bij een draaiende trommel.

Als u het afkoelproces wilt vermijden of afbreken, opent u de deur.

→ "Display", Pagina 20

1. De deur openen.
2. Het wasgoed bijvullen of uitnemen.
3. De deur sluiten.
4. Op ▷Start/Pauze drukken.

11.7 Progr. annuleren

1. Op \$start/Pauze drukken.
2. De deur openen.
3. Het wasgoed verwijderen.

→ Pagina 29

11.8 Wasgoed uitnemen

1. De deur openen.
2. Het wasgoed uit de trommel ne- men.

11.9 Apparaat uitschakelen

- De programmakiezer op Uit zetten.

11.10 Pluizenfilter

Tijdens het drogen worden de plui- zen uit het wasgoed in het pluizenfil- ter verzameld. Het pluizenfilter be- schermt het apparaat tegen pluizen.

Pluizenfilter reinigen

Als het droogprogramma beëindigd is of als het display tijdens het gebruik een aanwijzing toont, reinig dan het pluizenfilter.

nl De Bediening in essentie

Opmerking: Als u het apparaat niet zoals beschreven reinigt, kan de apparaatfunctie gehinderd worden.

Vereisten

¡ Het display toont na het drogen: "End"

; of het display toont tijdens het gebruik: 🌿

1. De deur openen.

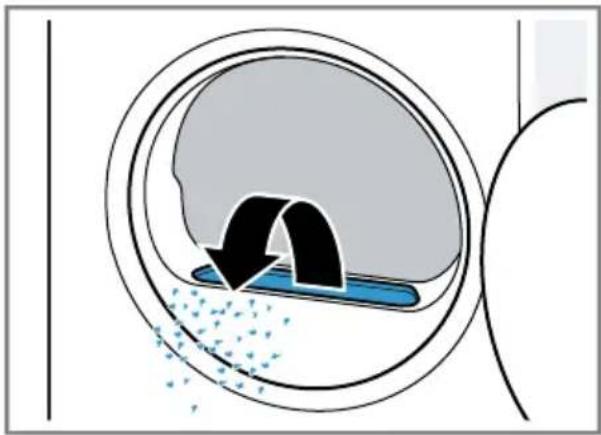

2. De pluizen van de deur verwijderen.

1. Het tweedelige pluizenfilter verwijderen.

1. De pluizen van de uitsparing verwijderen.

Zorg ervoor dat er geen pluizen in het luchtkanaal vallen.

1. Het tweedelige pluizenfilter losma- ken.

1. De pluizen verwijderen.

1. De beide pluizenfilters grondig met stromend, warm water reinigen en afdrogen.

1. De beide pluizenfilters sluiten en in elkaar steken.

1. Het tweedelige pluizenfilter plaatsen.

11.11 Filtersysteem van de bodemeenheid

Tijdens het drogen worden de pluizen uit het wasgoed in het filtersysteem van de bodemeenheid verzameld. Het filtersysteem beschermt het apparaat tegen pluizen.

Filtersysteem van de bodemeenheid reinigen

Als het display tijdens het gebruik een aanwijzing toont, reinig dan het filtersysteem van de bodemeenheid.

Opmerkingen

■ U kunt het filtersysteem zonder de weergegeven aanwijzing op het display regelmatig reinigen. Het reinigen telkens na het drogen is niet vereist.
■ Als u het apparaat niet zoals beschreven reinigt, kan de apparaatfunctie gehinderd worden.

Vereiste: Het display toont tijdens het gebruik: 📋

1. Het pluizenfilter reinigen.
   → Pagina 29
2. De bodemeenheid openen.
   → Pagina 35

nl De Bediening in essentie

1. De filtermat voorzichtig van de houders verwijderen.

Zorg ervoor dat de filtermat niet wordt vervormd of beschadigd.

1. De warmtewisselaarafdekking met een zachte borstel reinigen.

Zorg ervoor dat alle verontreinigingen van de afdichting worden verwijderd.

1. De filtermat met stromend, warm water grondig reinigen en met de hand eruit drukken.

U kunt sterke verontreinigingen voorzichtig met een stofzuiger verwijderen.

Reinig de filtermat niet met reinigingsmiddelen.

1. De filtermat op de houders schui-ven.

Zorg ervoor dat de gereinigde fil- termat niet wordt vervormd, be- schadigd of omgekeerd op de houders wordt geschoven.

Opmerking: U kunt de filtermat → Pagina 28 als reserveonderdeel bij de servicedienst bestellen.

1. De bodemeenheid sluiten. → Pagina 38

11.12 Condenswaterreservoir

Tijdens het drogen ontstaat condenswater dat uw apparaat in het condenswaterreservoir verzamelt.

Opmerking: Gebruik dit apparaat met de meegeleverde waterafvoerslang.

→ "Waterafvoerslang aansluiten", Pagina 14

Als u de waterafvoerslang aansluit, hoeft u niet regelmatig het condenswaterreservoir te legen.

→ "Condenswaterreservoir legen", Pagina 33

Condenswaterreservoir legen

Als het droogprogramma beëindigd is of als het display tijdens het gebruik een aanwijzing toont, leeg dan het condenswaterreservoir.

Vereisten

■ Het display toont na het drogen: "End"
■ of het display toont tijdens het gebruik: 🌐

1. Het condenswaterreservoir horizontaal eruit trekken.

1. Het condenswaterreservoir legen.

Zorg ervoor dat het condenswater- reservoir vóór het gebruik van het apparaat wordt ingeschoven.

→ "Condenswaterreservoir erin schuiven", Pagina 33

Condenswaterreservoir erin schuiven

- Het condenswaterreservoir tot aan de aanslag erin schuiven.

Voor elk automatisch programma is een droogdoel voorgedefinieerd. Het droogdoel ligt vast hoe droog of vochtig uw wasgoed na het aflopen van het programma is.

Droogdoel Beschrijving
Kastdroog Plus	Voor meerlaags, dik wasgoed dat moeilijk droogt.
Kastdroog Voor normaal, een-laags wasgoed.
Strijkdroog Voor normaal, een-laags wasgoed.Het wasgoed is na het programma-ein-de nog licht vochtig.Om kreukvorming te vermijden, strijkt u het wasgoed of hangt u het wasgoed op.

12.1 Droogdoel wijzigen

Voor sommige automatische pro- gramma's kunt u het droogdoel wijzi- gen zodat uw wasgoed nog droger of vochtiger wordt.

1. Een automatisch programma instellen. → Pagina 24
   √ Het display toont het opgegeven droogdoel.
2. Op Kastdroog, Kastdroog Plus of Strijkdroog drukken.
   √ Het display toont — (Kastdroog), — (Kastdroog Plus) of — (Strijk-droog).

12.2 Droogdoel aanpassen

Als u het wasgoed na het drogen met een bepaald droogdoel te vochtig vindt, kunt u het droogdoel aanpassen.

1. Een automatisch programma instellen. → Pagina 24

√ Het display toont het opgegeven droogdoel.
2. Op Kastdroog, Kastdroog Plus of Strijkdroog drukken.
3. Opnieuw op het ingestelde droogdoel drukken om het droogdoel aan te passen.
√ Het display toont "+1", "+2" of "+3".

13 Kinderslot

Beveilig uw apparaat tegen ongewenst bedienen via de bedieningselementen.

13.1 Kinderslot inschakelen

• Op beide toetsen gedurende 3 sec. ca. 3 seconden drukken.
  √ Het display toont.
  √ De bedieningselementen zijn geblokkeerd.
• Het kinderslot blijft ook na het uitschakelen van het apparaat en bij een stroomuitval geactiveerd.

13.2 Kinderslot deactiveren

Vereiste: Om het kinderslot te deactiveren, moet het apparaat zijn ingeschakeld.

- Op beide toetsen gedurendeC→8 sec. ca. 3 seconden drukken.

Om het lopende programma niet te annuleren, moet de programma- kiezer op het uitgangsprogramma staan.

√ In het display dooft.

14 Basisinstellingen

U kunt de basisinstellingen van uw apparaat volgens uw wensen instellen.

14.1 Overzicht van de basis-instellingen

Programmakiezer met programmaposities

2	Het volume van het signaal na het programma-einde in-stellen:0 (uit) tot 4 (heel luid)
3	Het volume van het signaal bij het kiezen van de toetsen in-stellen:0 (uit) tot 4 (heel luid)
5	Het aantal gestarte programma's weergeven.

14.2 Basisinstellingen wijzi-gen

1. Zet de programmakiezer op stand

2. → Pagina 35

3. Druk op Strijkdroog en draai tegelijkertijd de programmakiezer op stand 2.

√ Het display geeft de actuele waarde aan.

1. De gewenste basisinstelling met de programmakiezer selecteren. → Pagina 35
2. Druk op Klaar in om de waarde te wijzigen.
3. Schakel het apparaat uit om de wijziging op te slaan.

15 Reiniging en onder- houd

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken.

15.1 Bodemeenheid

De bodemeenheid is het onderste, toegankelijke gedeelte van het apparaat waarin de warmtewisselaar zich bevindt.

Bodemeenheid openen

Vereisten

■ Het apparaat is 30 minuten afgekoeld.
■ De apparaatdeur is gesloten.

1. De serviceklep openen.

Als u een doek onder de service-klep legt, kunt u het restwater van de bodemeenheid opvangen.

nl Reiniging en onderhoud

1. De hendel van de warmtewisse-laarafdekking openen.

1. De warmtewisselaarafdekking aan de greep uittrekken.

Bodemeenheid reinigen

U kunt zichtbare verontreinigingen in de bodemeenheid verwijderen.

⚠️ VOORZICHTIG Kans op snijden!

Scherpe randen aan de warmtewisselaar kunnen bij aanrakingen tot snijwonden leiden.

- De lamellen van de warmtewisse-laar niet aanraken.

1. De bodemeenheid openen → Pagina 35.

2. De warmtewisselaarafdekking met een zachte borstel reinigen.

Zorg ervoor dat alle verontreinigingen van de afdichting worden verwijderd.

1. De middelste lip van de inzet iets optillen.

1. De inzet horizontaal eruit trekken.

1. De inzet onder stromend water reinigen en afdrogen.

1. De lamellen van de warmtewisse- laar voorzichtig met het borstelop- zetstuk van een stofzuiger reinigen.

Zorg ervoor dat de lamellen van boven naar onderen worden afgezogen en dat ze hierbij niet vervormd of beschadigd raken.

1. Het rooster van de luchtinlaat voorzichtig met het borstelopzetstuk van een stofzuiger reinigen.

Zorg ervoor dat het rooster hierbij niet wordt vervormd of beschadigd.

1. De opening met een zachte, vochtige doek reinigen.

1. De inzet horizontaal tot het vastklikken van de lip inschuiven.

1. De bodemeenheid sluiten → Pagina 38.

nl Reiniging en onderhoud

Bodemeenheid sluiten

Vereiste: De bodemeenheid is geopend.

→ "Bodemeenheid openen", Pagina 35

1. De warmtewisselaarafdekking aan de greep inzetten.

1. De serviceklep sluiten.

15.2 Vochtigheidssensor

De vochtigheidssensor van dit apparaat bepaalt hoe vochtig uw wasgoed tijdens het drogen is. Afhankelijk van de restvochtigheid van het wasgoed verandert het apparaat de tijdsduur van het automatische programma.

Vochtigheidssensor reinigen

Op de vochtigheidssensor kunnen zich na verloop van tijd resten van kalk, wasmiddelen en onderhoudsmiddelen afzetten. Reinig regelmatig de vochtigheidssensor.

LET OP!

Harde of ruwe voorwerpen kunnen de vochtigheidssensor beschadigen.

- Geen harde of ruwe voorwerpen, schuurmiddelen of staalwol gebruiken om te reinigen.

Opmerking: Als u het apparaat niet zoals beschreven reinigt, kan de ap- paraatfunctie gehinderd worden.

1. De deur openen.
2. De vochtigheidssensor met een spons reinigen.

16 Storingen verhelpen

Kleinere storingen aan het apparaat kunt u zelf verhelpen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten.

WAARSCHUWING

Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Het toestel of de eigenschappen van het toestel nooit technisch veranderen.
• Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Storing Oorzaak en probleemoplossing
Het display is gedoofd en ∅Start/Pauze knippert.	De energiebesparingsmodus is actief.► Druk op ∅Start/Pauze.
"Hot" en de trommel draait.	Geen storing. Afkoelproces is actief. Geen handeling nodig.Opmerking: Wijzig tijdens het afkoelproces het pro-gramma niet. Het afkoelproces duurt tot wel 10 minu-ten.
∞en programma werd afgebroken.	Condenswaterreservoir is gevuld.► Leeg het condenswaterreservoir. → Pagina 33
	Waterafvoerslang is niet correct aangesloten, geknikt of ingeklemd.► Controleer de installatie van de waterafvoerslang. → Pagina 13
	Waterafvoerslang is verstopt.► Spoel de waterafvoerslang door met leidingwater.
	Er bevindt zich een vreemd voorwerp in de bode- meenheid.1. Open de bodemeenheid. → Pagina 352. Verwijder de vreemde voorwerpen.3. Sluit de bodemeenheid. → Pagina 38
	Pluizenfilter is verontreinigd.► Reinig het pluizenfilter. → Pagina 29
	Filtersysteem van de bodemeenheid is verontreinigd.▸ Reinig het filtersysteem van de bodemeenheid.→Pagina 31
	Filtersysteem van de bodemeenheid is verontreinigd.▸ Reinig het filtersysteem van de bodemeenheid.→Pagina 31
Programma start niet. Kinderbeveiliging is geactiveerd.▸ Deactiveer het kinderslot. →Pagina 34
De programmaduur wijzigt tijdens het dro-gen.	Geen storing. Het programmaverloop wordt elektro-nisch geoptimaliseerd.Geen handeling vereist.Geen handeling vereist.
Droogtijd is te lang. Filtersysteem van de bodemeenheid is verontreinigd.▸ Reinig het filtersysteem van de bodemeenheid.→Pagina 31
Brommende, zoemen-de of pompende ge-luiden.	Geen storing. Compressor, compressorventilatie of condenswaterpomp is actief.Geen handeling vereist.Geen handeling vereist.
Wasgoed is te voch-tig.	Gekozen programma is niet geschikt voor de textiel-soort.▸ Stel voor het nadrogen een tijdprogramma in.→Pagina 25
	De beladingshoeveelheid is te hoog.
Wasgoed is te voch-tig.	► Neem de maximale beladingshoeveelheid van de programma's in acht. →Pagina 24
	Warm wasgoed voelt na het einde van het program-ma vochtiger aan dan het daadwerkelijk is.1. Neem het wasgoed direct na het drogen uit de trommel.2. Spreid de items uit om ze te laten afkoelen.
	Ingesteld droogdoel is niet geschikt.► Wijzig het droogdoel. →Pagina 34
	Droogdoel is niet aangepast.► Pas het droogdoel aan. →Pagina 34
	Beladingshoeveelheid is te gering.► Stel voor het nadrogen een tijdprogramma in. →Pagina 25
	Vochtigheidssensor is verontreinigd.► Reinig de vochtigheidssensor. →Pagina 38
	Toestel heeft het droogproces vanwege gevuld condenswaterreservoir afgebroken.► Leeg het condenswaterreservoir. →Pagina 33
Kreukvorming. Gekozen programma is niet geschikt voor de textiel-soort.► Stel een geschikt programma in. →Pagina 24
		Belading is niet geschikt.► Neem de maximale beladingshoeveelheid van de programma's in acht. →Pagina 24► Bereid het wasgoed voor. →Pagina 28
		Het wasgoed ligt na het drogen te lang in de trommel.1. Neem het wasgoed direct na het drogen uit de trommel.2. Spreid de items uit om ze te laten afkoelen.
		Easy care textiel werd te lang gedroogd.► Wijzig het droogdoel of pas het droogdoel aan. →Pagina 34
		Antikreukfunctie is niet geactiveerd.► Activeer de antikreukfunctie. →Pagina 21
Er lekt water. Het apparaat is niet goed horizontaal gesteld.► Lijn het toestel uit. →Pagina 16
		De afdichting van de warmtewisselaar-afdekking is verontreinigd.

Storing Oorzaak en probleemoplossing
Er lekt water. ▶ Reinig de afdichting van de warmtewisselaar-afdekking. → Pagina 31
	Waterafvoerslang is niet correct aangesloten. ▶ Controleer de installatie van de waterafvoerslang. → Pagina 13
	Hendel van de warmtewisselaar-afdekking niet correct gesloten. ▶ Zorg ervoor dat de hendel van de warmtewisselaar-afdekking correct is gesloten. → Pagina 38
Condenswater verzamelt zich ondanks aangesloten waterafvoerslang in het condenswaterreservoir.	Geen storing. Een resthoeveelheid condenswater kan in het condenswaterreservoir achterblijven. Geen handeling vereist. Geen handeling vereist.
	Waterafvoerslang is niet correct aangesloten. ▶ Controleer de installatie van de waterafvoerslang. → Pagina 13

17 Transporteren, op- slaan en afvoeren

17.1 Afvoeren van uw oude apparaat

Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen opnieuw worden gebruikt.

WAARSCHUWING

Kans op gevaar voor de gezondheid!

Kinderen kunnen zich in het apparaat opsluiten en in levensgevaar gera- ken.

• Het apparaat niet opstellen achter een deur die het openen van de apparaatdeur blokkeert of verhindert.
• Bij afgedankte apparaten de stekker van het netsnoer uit het stopcontact halen, daarna het netsnoer doorknippen en het slot van de apparaatdeur dusdanig beschadigen, dat de apparaatdeur niet langer sluit.

WAARSCHUWING

Kans op brand!

Het koelmiddel R290 in dit apparaat is milieuvriendelijk maar brandbaar en kan bij niet vakkundig afgevoerde apparaten in brand vliegen.

• Het apparaat op vakkundige wijze afvoeren.

• Zorg dat de leidingen van het koel-circuit niet beschadigd raken.

• De stekker van het netsnoer uit het stopcontact trekken.

• Het netsnoer doorknippen.

• Voer het apparaat milieuvriendelijk af.

Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoermethoden.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

18 Servicedienst

Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetreffende Ecodesign-verordening kunt u voor de duur van ten minste 10 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen.

Opmerking: Het inschakelen van de servicedienst in het kader van de fabrieksgarantievoorwaarden is gratis.

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website.

Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgegevens van de service- dienst vindt u in de meegeleverde servicedienstlijst of op onze website.

18.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat.

Het typeplaatje bevindt zich afhankelijk van het model:

■ aan de binnenkant van de deur.
■ aan de binnenkant van de onderhoudsklep.
■ aan de achterkant van het apparaat.

Om uw apparaatgegevens en de servicedienst-telefoonnummers snel terug te kunnen vinden, kunt u de gegevens noteren.

19 Verbruikswaarden

Het programma (aangeduid door "pijl") is geschikt voor het drogen van katoenen was- goed met normale vochtigheid en uit het oogpunt van het gecombineerde energieverbruik voor het drogen van nat katoenen wasgoed het meest effi- ciënt. De op het energielabel aangegeven verbruikswaarden van dit programma hebben betrekking op een vochtigheidsgehalte van het wasgoed van 60 %. De voor andere programma's aangegeven waarden zijn richtwaarden en werden in overeenstemming met de geldende norm EN61121 bepaald. De daadwerkelijke waarden kunnen al naar gelang het soort textiel, de samenstelling van het te drogen was- goed, restvochtigheid in het textiel, ingestelde drooggraad, beladings- hoeveelheid, omgevingscondities en activering van extra functies afwijken van de aangegeven waarden. De bij de programmakeuze op het apparaatdisplay weergegeven vermoedelijke programmaduur / klaar in tijd is gebaseerd op de toestand bij levering van het apparaat op een centrifugetoerental in de wasmachine van 1000 t/min.

Programma Eind-	voch-tigheid (%)	Bela-ding (kg)	Centri-fuge-toeren-tal (t/min)	Uit-gangs-voch-tigheid (%)	Pro-gram-maduur (h:min)	Ener-giever-bruik (kWh/cyclus)
Katoen + Kastdroog -1,5 8,0 1400 50 2:40 1,31
Katoen + Kastdroog -1,5 4,0 1400 50 1:53 0,89
Katoen + Kastdroog -1,5 8,0 1000 60 2:58 1,51
Katoen + Kastdroog -1,5 4,0 1000 60 2:04 1,01
Katoen + Kastdroog -1,5 8,0 800 70 3:17 1,72
Katoen + Kastdroog -1,5 4,0 800 70 2:14 1,12
☐ Katoen Eco 0,0 8,0 1400 50 2:26 1,20
☐ Katoen Eco 0,0 4,0 1400 50 1:37 0,73
☐ Katoen Eco 0,0 8,0 1000 60 2:45 1,40
☐ Katoen Eco 0,0 4,0 1000 60 1:48 0,84
☐ Katoen Eco 0,0 8,0 800 70 3:04 1,61
☐ Katoen Eco 0,0 4,0 800 70 1:59 0,95
Katoen + Strijkdroog 12,0 8,0 1400 50 1:52 0,88
Katoen + Strijkdroog 12,0 4,0 1400 50 1:14 0,52
Katoen + Strijkdroog 12,0 8,0 1000 60 2:12 1,08
Katoen + Strijkdroog 12,0 4,0 1000 60 1:25 0,64
Katoen + Strijkdroog 12,0 8,0 800 70 2:32 1,29

nl Technische gegevens

Programma Eind-	voch-tigheid (%)	Bela-ding (kg)	Centri-fuge-toeren-tal (t/min)	Uit-gangs-voch-tigheid (%)	Pro-gram-maduur (h:min)	Ener-giever-bruik (kWh/cyclus)
Katoen + Strijkdroog	12,0 4,0	800 70	1:36	0,75
Kreukherstellend + Kastdroog	2,0 3,5	800 40	0:57	0,42
Kreukherstellend + Kastdroog	2,0 3,5	600 50	1:08	0,52

20 Technische gegevens

Apparaathoogte 84,2 cm
Apparaatbreedte 59,8 cm
Apparaatdiepte 61,3 cm
Apparaatdiepte met gesloten deur	64,8 cm
Apparaatdiepte met geopende deur	109,6 cm
Gewicht 56,1 kg
Maximale bela- ding	8,0 kg
Netspanning 220-240 V, 50 Hz
→ Minimale in- stallatiezekering	10 A
Nominaal vermo- gen	600 W
Opgenomen ver- mogen	■ Uit-toestand: 0,15 W■ Niet-uitgeschakelde toe- stand: 0,50 W
Omgevingstem- peratuur	■ Minstens: 5 °C■ Maximaal: 35 °C

Lengte van de 145 cm netaansluitkabel Meer informatie over uw model vindt u op het internet onder https://eprel.ec.europa.eu/qr/1940609 ^1 . Dit webadres verwijst naar de officiële EU-productdatabank EPREL.

Thank you for buying a Bosch Home Appliance!

Register your new device on MyBosch now and profit directly from: - Expert tips & tricks for your appliance • Warranty extension options • Discounts for accessories & spare-parts • Digital manual and all appliance data at hand - Easy access to Bosch Home Appliances Service Free and easy registration – also on mobile phones: www.bosch-home.com/welcome BOSCH HOME APPLIANCES SERVICE

Looking for help? You'll find it here.

Expert advice for your Bosch home appliances, help with problems or a repair from Bosch experts. Find out everything about the many ways Bosch can support you: www.bosch-home.com/service Contact data of all countries are listed in the attached service directory. BSH Hausgeräte GmbH Carl-Wery-Straße 34 81739 München, GERMANY www.bosch-home.com A Bosch Company  9001909156 (040321) nl
