Producttype	Warmtepomp (water/water)
Merk	Nibe
Model	F1253PC
Afmetingen (ca.)	600 x 600 x 1800 mm (B x D x H)
Gewicht (ca.)	200 kg
Voedingsspanning	3x400V / 230V (afhankelijk van uitvoering)
Compressor	Invertergestuurd, modulerend vermogen
Geïntegreerde boiler	Ja, met polyurethaanschuimisolatie
Display	Groot grafisch display met menu's
Programmeerbaar	Ja, dag- en weekprogramma voor verwarming, koeling, ventilatie en warmtapwater
Koelfunctie	Passieve en actieve koeling (met accessoires)
Extra verwarmingselement	Elektrisch, 3,5-6,5 kW (afhankelijk van uitvoering)
Geschikt voor	Vloerverwarming, radiatoren, convectoren
Internet aansluiting	NIBE Uplink via ethernet
Onderhoud	Minimaal; periodiek controleren bronvloeistofdruk en overstortventiel
Veiligheid	Overstortventiel, pressostaten, alarmsysteem
Reparatie/onderdelen	Serienummer vereist; Neem contact op met NIBE of installateur

Veelgestelde vragen - F1253PC Nibe

Hoe stel ik de gewenste kamertemperatuur in op de Nibe F1253PC?

Ga naar menu 1.1 'Temperatuur'. Gebruik de selectieknop om de temperatuur in te stellen (met ruimtevoeler: 5-30 °C; zonder: -10 tot +10 stappen). Bevestig met OK. Wacht 24 uur voor stabilisatie.

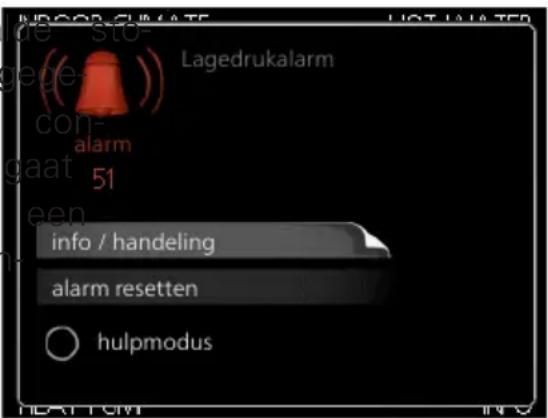

Wat moet ik doen als de warmtepomp een alarm geeft?

De statuslamp brandt rood. Draai de selectieknop en druk op OK om het alarm te bekijken. Kies 'info/handeling' voor instructies. Reset het alarm indien mogelijk. Als het aanhoudt, neem contact op met uw installateur.

Hoe kan ik tijdelijk meer warm tapwater krijgen?

Ga naar menu 2.1 'Tijdelijk in luxe'. Selecteer een periode (3, 6 of 12 uur) of 'een x verhogen'. Bevestig met OK. De warmtapwatertemperatuur wordt tijdelijk verhoogd.

Wat is de functie van de stooklijn en hoe pas ik deze aan?

De stooklijn (menu 1.9.1) bepaalt de aanvoertemperatuur bij verschillende buitentemperaturen. Stel de helling in (0-15). Hoe hoger, hoe warmer bij kou. Wacht 24 uur na aanpassing.

Kan ik de warmtepomp ook gebruiken voor koeling?

Ja, met passieve of actieve koeling (accessoires vereist). Activeer koeling in menu 1.9.5. Stel gewenste temperaturen in. Koeling werkt alleen in combinatie met geschikte afgiftesystemen.

Hoe programmeer ik een vakantie-instelling?

Ga naar menu 4.7 'Vakantie-instelling'. Stel start- en stopdatum in, en de gewenste temperatuurverschuiving. Het programma start om 00:00 op de startdatum en stopt aan het eind van de stopdatum.

Wat moet ik doen als de systeemdruk te laag is?

Controleer de druk op het expansievat (minimaal 0,5 bar). Vul indien nodig water bij via het vulpunt. Bij herhaaldelijk bijvullen, controleer op lekkage en neem contact op met uw installateur.

Hoe onderhoud ik de Nibe F1253PC?

De warmtepomp vereist minimaal onderhoud. Controleer regelmatig de bronvloeistofdruk en activeer het overstortventiel om verstopping te voorkomen. Raadpleeg de handleiding voor specifieke controles.

Kan ik de warmtepomp bedienen via internet?

Ja, via NIBE Uplink. Sluit de warmtepomp aan op internet via ethernet. Activeer in menu 4.1.3 een verbinding en maak een account aan op nibeuplink.com voor bewaking en bediening op afstand.

Wat betekent het symbool 'compressor geblokkeerd' op het display?

Dit symbool (compressor met streep) geeft aan dat de compressor tijdelijk is geblokkeerd, bijvoorbeeld door een gekozen bedrijfsstand of een actief alarm. Controleer menu 4.2 en alarmmeldingen.

GEBRUIKSAANWIJZING F1253PC Nibe

Toets OK (bevestigen/selecteren)

Toets Terug (terug/ongedaan

maken/afsluiten)

Selectieknop

(verplaatsen/verhogen/verlagen)

Een gedetailleerde uitleg van de toetsfuncties vindt u op pagina 12.

Het bladeren door de menu's en het verrichten van diverse instelling beschreven op pagina 17.

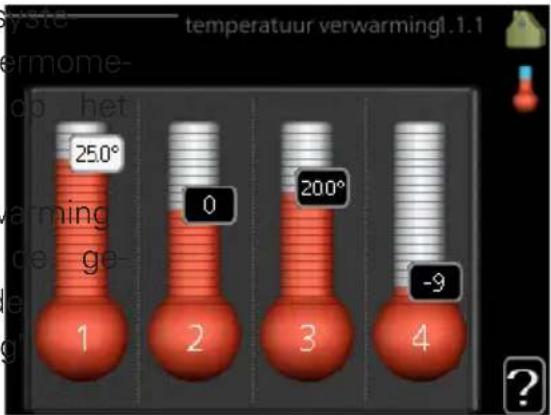

Het binnenklimaat instellen

De modus voor het instellen van de binnentemperatuur opent u door startmodus in het hoofdmenu twee keer de OK-knop in te drukken. meer over de instellingen op pagina 27.

Warmtapwatervolume verhogen

Om de hoeveelheid warm water tijdelijk te verhogen, draait u de sel eerst naar menu 2 (waterdruppel) en drukt u vervolgens 2 keer op knop. Lees meer over de instellingen op pagina 47.

B verstoringen van het comfort

Indien u merkt dat het comfort, op welke wze dan ook, afneemt, i aantal maatregelen dat u zelf kunt nemen voordat u contact moet o met uw installateur. Zie pagina 79 voor instructies.

Inhoudsopgave

41 Bela
5Veiligheid
6Symbole
6Keurmer
6Serienun
8F1253PC
102 De
11 Function
12Contact
22Onderhc
22 Bespaar
263 F12
26Het bir
46De wal
51 Informat
55De wal
784 Sto
78Alarm
79Problem
83Uitsluite
845 Tec
856 Veri
91Index
95Contac

1 Belangrke informatie

INSTALLATIEGEGEVENS

	F1253PCProduct
Serienummer
Installatiedatum
Installateur
Type bronvloeistof - Mengverhouding/vriespunt
Actieve boordiepte/collectorlengte

Het serienummer moet altd worden vermeld.

Certi gaat dat de installatie is uitgevoerd volgens de instructies in de meegelever latiehandleiding en de geldende regels.

____Datum ____Handte- kening

Veiligheidsinformatie

Dit apparaat kan worden gebruikt door kinderen va 8 jaar of door personen met beperkingen van psy sche, zintuigelijke of lichamelijke aard, of door pers met gebrek aan kennis en ervaring, wanneer z or toezicht staan en instructies hebben ontvangen om apparaat veilig te gebruiken en z de bkomende ge ren begrpen. Kinderen mogen niet met het appara spelen. Het reinigen en onderhoud dat door de gel mag worden uitgevoerd, kan niet zonder toezicht c kinderen worden uitgevoerd.

Dit is een vertaling van de originele handleiding. I handleiding mag niet worden vertaald zonder goedkering van NIBE.

Rechten om ontwerpwzigingen door te voeren zn voorbehouden.

©NIBE 2021.

Start de F1253PC niet als het gevaar bestaat dat in het systeem is bevroren.

Als de voedingskabel beschadigd is, mag deze uitslu worden vervangen door NIBE, zn servicevertegenwoordiger of een soortgelke erkende persoon om gevaar schade te voorkomen.

Er kan water druppelen uit de overstortleiding van overstortventiel, dus moet de opening van de overstding open zn. De overstortventielen moeten regelmat worden geactiveerd om vuil te verwderen en om troleren of ze niet verstopt zn.

Symbolen

PAS OP!

Dit symbool duidt aan dat een persoon of de machine e gevaar loopt.

Voorzichtig!

Dit symbool duidt aan dat een persoon of de machine g loopt.

LET OP!

Dit symbool duidt belangrke informatie aan over wat u in gaten moet houden tdens onderhoud aan uw installatie.

TIP

Dit symbool duidt tips aan om het gebruik van het prod vergemakkelken.

Keurmerk

Uitleg van symbolen die op label(s) van het product kunnen sta

CE Het CE-keurmerk is verplicht voor de meeste producten de EU worden verkocht, ongeacht het land waar ze zn maakt.

Classi catie van behuizing van elektrische apparatuur.IP

Gevaar voor personen of de machine.

Lees de gebruikershandleiding.

Serienummer

Het serienummer vindt u rechtsonder op het voorpaneel, in het (menu 3.1) en op het typeplaatje.

LET OP!

Voor onderhoud en ondersteuning hebt u het (14-cferige) s rienummer van het product nodig.

F1253PC - Een uitstekende keuze

F1253PC is een warmtepomp die op de markt is gebracht om op de meest ef ciënte manier van goedkope en milieuvriendelke warming en/of koeling te voorzien.

Het verwarmen verloopt betrouwbaar en economisch dankz een gtegreerde warmwaterboiler, elektrisch verwarmingselement, circulatie-pomp en regelsysteem.

De warmtepomp kan worden aangesloten op een afgiftesysteem een lage temperatuur, zoals radiatoren, convectoren of vloerverwarm. De warmtepomp is ook voorbereid voor aansluiting op verschillende producten en accessoires, zoals een extra boiler, warmteterugwinn zwembad en afgiftesystemen met verschillende temperaturen.

Voor F1253PC-4/6 3x400V kan een elektrisch verwarmingselement 6,5 kW automatisch worden aangesloten voor eventuele onverwach gebeurtenissen of als back-upvoorziening (fabrieksinstelling 3,5 kW).

De F1253PC is uitgerust met een regelcomputer voor een goed lage kosten en een veilige werking. Het grote en eenvoudig af display verschaft duidelke informatie over de status, bedrfstd en temperaturen in de warmtepomp. Dit betekent bvoorbeeld dat ext eenheidthermometers overbodig zn.

UITSTEKENDE EIGENSCHAPPEN VAN DE F1253PC:

- Invertergestuurde compressor

De warmtepomp heeft een omvormergestuurde compressor die zichzelf automatisch en op een zuinige manier aanpast aan uw en uw installatie voorziet van verwarming en warm water.

- Een geïntegreerde boiler

In de warmtepomp is een boiler ingebouwd, die met milieuvrie polystyreenschuim is geïsoleerd om warmteverlies tot een minim te beperken.

- Binnenklimaat en warmtapwater programmeren

Verwarming en warmtapwater en, in sommige gevallen, koeling ventilatie kunnen op elke dag van de week of voor langere (vakantie) worden ingesteld.

- Display met gebruiksinstructies

De warmtepomp heeft een groot display met gebruiksvriendelke menu's om het instellen van een comfortabel klimaat te vergelken.

- Eenvoudig problemen oplossen

In het geval van een storing wordt op het display van de v aangegeven wat er is gebeurd en welke handelingen er moeten genomen.

2 De warmtepomp: het hart het huis

De temperaturen zn slechts voorbeelden en kunnen per installatie en per jaargete schillen.

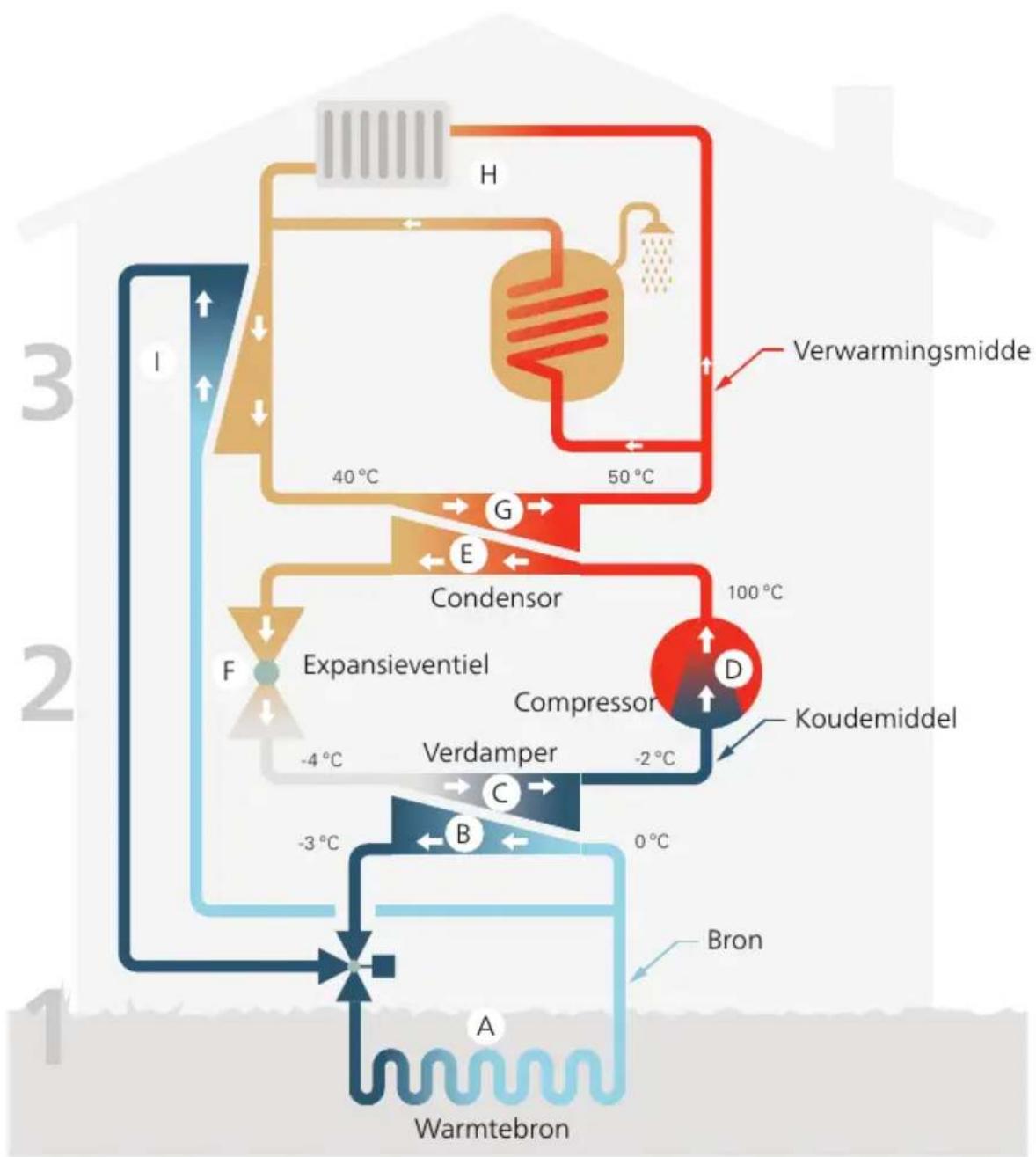

Functioneren warmtepomp

Een warmtepomp kan opgeslagen zonne-energie uit een steen, aarde of water halen om een gebouw te verwarmen. Het omzetten van opgeslagen energie uit de natuur naar verwarming van een woning vindt in drie verschillende systemen plaats. In het bronsysteem, (1), wordt beschikbare warmte-energie teruggewonnen uit de omgeving en overgebracht naar de warmtepomp. In het koudemiddel systeem, (2), verhoogt de warmtepomp de lage temperatuur van de teruggewonnen warmte tot een hoge temperatuur. In het warmteafgiftesysteem, (3), wordt de warmte door de woning verdeeld.

De temperaturen zn slechts voorbeelden en kunnen per installatie en per jaargetde verschillen.

Bronsysteem

A In een slang/collector circuleert een antivriesvloeistof, bronvloeistof of brine, van de warmtepomp naar de warmtebron (steen/aarde/meerwater). De energie van de warmtebron wordt in de collector overgedragen waardoor de bronvloeistof een paar graden wordt verwarmd, van ongeveer -3°C tot ongeveer 0°C .
B De collector leidt de bronvloeistof vervolgens naar de verdamper van de warmtepomp. Hier draagt de bronvloeistof de warmte-energie over en zakt de temperatuur een paar graden. De vloeistof keert vervolgens terug naar de warmtebron om opnieuw energie terug te winnen.

Koelsysteem

C Er circuleert nog een vloeistof in een gesloten systeem van de warmte-pomp, een koudemiddel, dat ook door de verdamper stroomt. Het kou-demiddel heeft een zeer laag kookpunt. In de verdamper ontvangt het koudemiddel de warmte-energie van de bronvloeistof en begint te koken.
D Het gas dat bij het koken ontstaat, wordt naar een elektrisch aangedreven compressor geleid. Als het gas wordt samengeperst, stgt de druk en neemt de temperatuur van het gas ink toe, van 5-C naar ca. 100 -C.
E Het gas wordt vanaf de compressor in een warmtewisselaar/condensor geleid, waar deze warmte-energie afgeeft aan het verwarmingssysteem van het huis. Hierna koelt het gas af en condenseert het weer tot een vloeistof.
F Aangezien de druk nog steeds hoog is, kan het koudemiddel door een expansieventiel stromen. Daar zakt de druk en keert het koudemiddel terug naar de oorspronkelijk temperatuur. Het koudemiddel heeft nu een volledige cyclus afgelegd. Hierna wordt het koudemiddel opnieuw naar de verdamper geleid en wordt het proces herhaald.

Verwarmingssysteem

G De warmte-energie die het koudemiddel afgeeft in de condensor w overgedragen aan het verwarmingsmedium (water) van de warmtepomp

H Het verwarmingsmedium circuleert in een gesloten systeem en trans porteert de warmte-energie van het verwarmde water naar de warn terboiler.

Passieve koeling

De bron kan ook via een mengklep naar een warmtewisselaar wor geleid. Hier koelt de bron het water van het verwarmingssysteem, in warmere perioden gebruik kan worden gemaakt van passieve koe

Contact met de F1253PC

BEDIENINGSEENHEID

Achter de deur van de warmtepomp bevindt zich een display-eer die wordt gebruikt voor communicatie met de F1253PC. Hier ku

- schakelt u de warmtepomp in of uit en laat u de warmtep noodstand draaien

- stelt u het binnenklimaat en warmtapwater in en voert uw g instellingen van de warmtepomp door.

- ontvangt u informatie over instellingen, status en gebeurtenisse

- bekkt u verschillende soorten alarmmeldingen en ontvangt u ir ties over hoe u deze kunt verhelpen.

A Display

Instructies, instellingen en bedieningsinformatie worden op het display weergegeven. U kunt eenvoudig door de verschillende menu's en opties navigeren om het comfort in te stellen of benodigde informatie te verkrgen.

B Statuslamp

De statuslamp geeft de status van de warmtepomp aan. De

• brandt groen tdens normaal bedrf.
• brandt geel in de noodstand.
• brandt rood in het geval van een geactiveerd alarm.

C Toets OK

De toets OK wordt gebruikt om:

- selecties van submenu's/opties/instelwaarden/pagina in de startgids te bevestigen.

D Toets Terug

De toets terug wordt gebruikt om:

• terug te keren naar het vorige menu.
• een instelling te wzigen die niet is bevestigd.

E Selectieknop

De selectieknop kan naar rechts of links worden gedraaid.

• in de menu's en tussen de opties scrollen.
• de waarden verhogen en verlagen.
• scrollen door pagina's, sommige informatie is verdeeld over meerder pagina's (bvoorbeeld helptekst of service-info).

F Schakelaar

De schakelaar kan in drie standen worden gezet:

• Aan I ()
• Stand-by 🔊)
• Noodstand △ )

De noodstand mag alleen worden gebruikt in het geval van ernstig probleem met de warmtepomp. In deze stand schake compressor uit en schakelt de elekrische bverwarming in. He display van de warmtepomp is niet verlicht en de statuslamp geel.

G USB-poort

De USB-poort is weggewerkt achter het plastic plaatje met productnaam erop.

De USB-poort wordt gebruikt voor het updaten van de softv

Ga naar nibeuplink.com en klik op de tab "Software" om de nieuwste software voor uw installatie te downloaden.

MENUSYSTEEM

Wanneer de deur van de warmtepomp is geopend, worden naas basisgegevens de vier hoofdmenu's van het menusysteem op het weergegeven.

Menu 1	BINNENKLIMAATHet binnenklimaat instellen en plannen. Zie pagina 27.
Menu 2	WARMTAPWATERWarmtapwaterproductie instellen en plannen. Zie pagina 47.

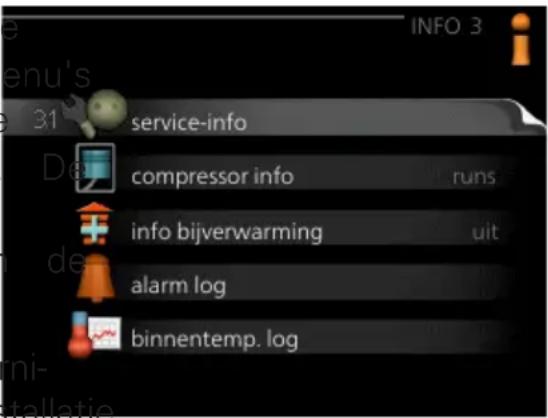

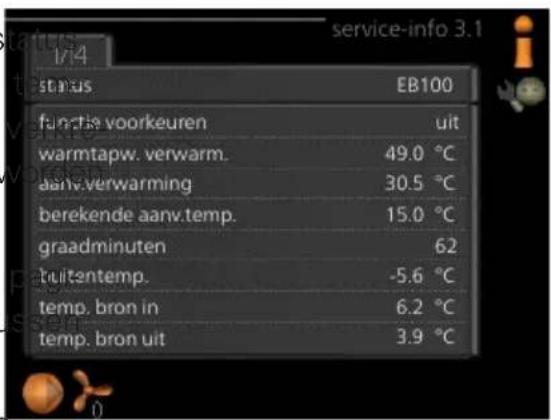

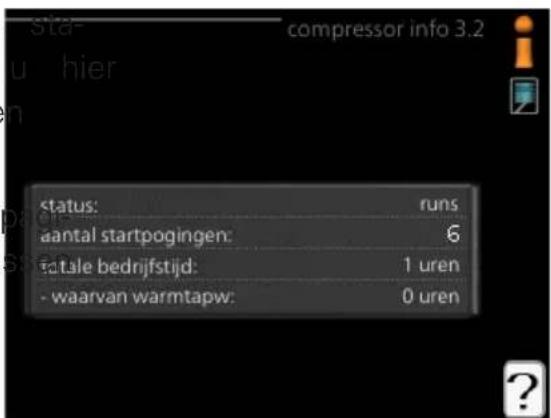

Menu 3	INFOWeergave van temperatuur en andere bedrijfsinformatie en toegang tot alaZie pagina 52.

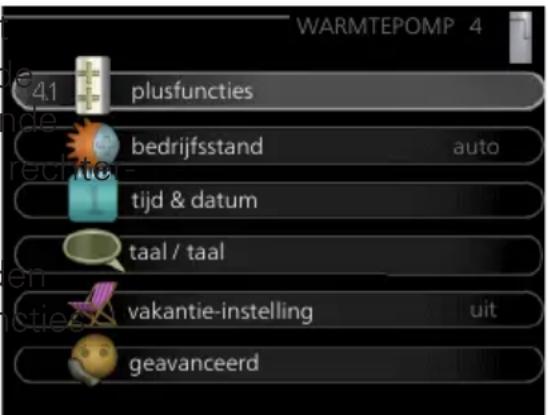

Menu 4	WARMTEPOMPInstellen van td, datum, taal, weergave, bedrfsmodus, enz. Zie pagina 5

Symbolen display

De volgende symbolen kunnen b bedrf op het display verschnen

	BeschringSymbool
	Dit symbool verschijnt in het informatievenster als tie van belang in menu 3.1 staat.
	Deze twee symbolen geven aan of de compressor of I warming in de F1253PC is geblokkeerd of niet.Beide kunnen bvoorbeeld worden geblokkeerd als een be paalde bedrfsstand is gekozen in menu 4.2, als blokkere ingepland in menu 4.9.5 of als een alarm is geactiveer één van beide blokkeert. Compressor blokkeren. Bverwarming blokkeren.
	Dit symbool verschnt als de periodieke toename of de stand voor warmtapwater is geactiveerd.
	Dit symbool geeft aan of "vakantie-instelling" actief is in
	Dit symbool geeft aan of de F1253PC contact heeft me Uplink.
	Dit symbool geeft de actuele snelheid van de ventilator als deze snelheid afwkt van de normale instelling.Accessoire vereist.
	Dit symbool geeft aan of zwembadverwarming actief is.Accessoire vereist.
	Dit symbool geeft aan of koeling actief is.Accessoire vereist.

Werking

Draai de selectieknop naar links of naar rechts om de cursor te bewegen. De gemarkeerde positie is wit en/of heeft een opwaartse tab.

Menu selecteren

Selecteer een hoofdmenu door het te markeren en vervolgens o te drukken om door het menusysteem te lopen. Er wordt hierr nieuw venster met submenu's geopend.

Selecteer een van de submenu's door het menu te markeren e gens op OK te drukken.

Opties selecteren

In een optiemenu wordt de huidig geselecteerde optie aangegeven met een groen vinkje.

Een andere optie selecteren:

1. Markeer de betreffende optie d.m.v. de selctieknop. Een van de opties is voorgeselecteerd (wit).
2. Druk op OK om de geselecteerde optie te bevestigen. De geselecteerde optie heeft een groen vinkje.

Een waarde instellen

Te wijzigen waarden

Om een waarde in te stellen:

1. Markeer u de waarde die u wilt instellen met de selectiekn

2. Drukt u op OK. De achtergrond van de waarde wordt groer Dit betekent dat u de instelmodus hebt geopend. [01]

3. Draai de selectieknop naar rechts om de waarde te 04 verhogen en naar links om deze te verlagen.

4. Druk op OK om de waarde te bevestigen die u hebt inges Druk op de toets Terug om naar de oorspronkelke waarde terug te keren.

Het virtuele toetsenbord gebruiken

Als het in sommige menu's nodig is dat er tekst wordt ingevd een virtueel toetsenbord beschikbaar.

Afhankelk van het menu hebt u de beschikking over verschillend kensets die u met behulp van de selectieknop kunt selecteren. dere tekens te gebruiken, drukt u op de Terug-knop. Als een één tekenset heeft, wordt het toetsenbord direct weergegeven.

Als u klaar bent met het invoeren van tekst, markeert u "OK" op OK.

Door de vensters scrollen

Een menu kan uit meerdere vensters bestaan. Draai de selectiek tussen de vensters te scrollen.

Huidige

menuvenster

Aantal vensters in

het menu

Door de vensters in de startgids scrollen

Pijlen voor door venster scrollen in startgids

1. Draai de selectieknop totdat de pltjes in de linkerbovenhoek paginanummer) zn gemarkeerd.
2. Druk op de OK-knop om naar de volgende stap in de start gaan.

Helpmenu

In veel menu's staat een symbool dat aangeeft dat er extr beschikbaar is.

Om de helptekst te openen:

1. Gebruikt u de selectieknop om het helpsymbool te selecteren
2. Drukt u op OK.

De helptekst bestaat vaak uit meerdere vensters waartussen u k scrollen met de selectieknop.

Onderhoud van F1253PC

F1253PC vereist minimaal onderhoud na inbedrfstelling. Wel wordt aanbevolen om uw installatie regelmatig te controleren.

Indien er zich iets ongewoons voordoet, worden er meldingen of storing weergegeven op het display in de vorm van verschillende alarmteksten.

BRONVLOEISTOF

De bronvloeistof die de warmte uit de grond haalt, wordt doorge verbruikt, maar slechts rondgepompt.

Uw installatie heeft een expansievat waar u de druk in het systeem kunt regelen. De druk kan licht variëren afhankelijk van de temperatuur van de vloeistof. De druk mag niet dalen tot onder 0,5 bar.

Vraag uw installateur indien u niet goed weet waar het expans bevindt.

Uw installateur kan u ook helpen met bvullen als de druk gez

OVERSTORTVENTIEL

De veiligheidsklep is te vinden op de inkomende leiding (koud naar F1253PC.

Uit de veiligheidsklep van de waterverwarmer ontsnapt soms wat als warm water is gebruikt. Dit komt doordat het koude water de waterverwarmer wordt bgevuld b verhitting uitzet, waardoor de druk toeneemt en de veiligheidsklep opent.

De werking van het overstortventiel moet regelmatig worden gece leerd. Controleer als volgt:

1. Open de afsluiter.
2. Controleer of er water door stroomt.
3. Sluit het ventiel.

Bespaartips

Uw warmtepomp produceert warmte en warmtapwater. Dit verloop uw bedieningsinstellingen.

Factoren die het energieverbruik beïnvloeden zijn bijvoorbeeld de b temperatuur, het warmtapwaterverbruik, het isolatieniveau van de wo en de hoeveelheid en grootte van de ramen. De locatie van d is ook een beïnvloedende factor, bv. door de blootstelling aan \ Vergeet verder niet om:

• Open de thermostaatkleppen volledig (behalve in kamers waar koeler moet zn). Dit is belangrk, aangezien volledig of gedeelte gesloten thermostaatkleppen de doorstroming in het klimaatsystee vertragen, waardoor de F1253PC op een hogere temperatuur w. Dit kan op zn beurt weer tot een hoger energieverbruik leiden
• U kunt wanneer u niet thuis bent de temperatuur verlagen vmering van "vakantie-instelling" in menu 4.7. Zie pagina 71 voor ties.

STROOMVERBRUIK

Door de binnentemperatuur met één graad te verhogen, neemt energieverbruik toe met ca. 5%.

Huishoudelektriciteit

In het verleden is berekend dat een gemiddeld Zweeds huishougeveer 5000 kWh aan huishoudelektriciteit/jaar verbruikt. Tegenwoorn ligt dit doorgaans tussen 6000-12000 kWh/jaar.

Apparatuur	Normaal vermogen (W)		Gesch. jaar-ver-br. (kWh)
		Stand-by Bedrf
uur/dag)			3802200Tv (in
by: 19 uur/dag)			901011Digitaal
			45515Dvd (in
			672160TV-spel
			50140Radio/ste
uur/dag, stand-by 21 uur/dag)			1202100Compu
			175-60Gloeilam
			58-20Spot, ha
			165-100Koelkas
			380-120Vriezer
			365-1500Kache
			310-3000Kache
bedrf: 1 keer/dag)			730-2000Afwas
			730-2000Wasm
			730-2000Droge
			100-1000Stofzu
uur/dag, 4 maanden per jaar)			50-400Motorbl
bedrf: 1 uur/dag, 4 maanden per jaar)			100-800Verwani

Deze waarden zn geschatte voorbeeldwaarden.

Voorbeeld: Een gezin met 2 kinderen woont in een huis met digitale kastjes, 1 dvd-spelers, 1 tv-spelconsole, 2 computers, 3 s 2 gloeilampen in de wc, 2 gloeilampen in de badkamer, 4 gloilampen in de keuken, 3 gloeilampen buiten, een wasmachine, wasdroger, machine, koelkast, diepvries, oven, stofzuiger, motorblokverwarming 6240 huishoudelektriciteit/jaar

Energiemeter

Controleer de energiemeter van de woning regelmatig, b voorkeur keer per maand. Op die manier merkt u verschillen in het stro op.

Nieuwbouwhuizen hebben meestal twee energiemeters. Bereken met het verschil uw verbruik van huishoudelektriciteit.

Nieuwbouwhuizen

Nieuwbouwhuizen ondergaan een droogproces van een jaar. Het I kan tdens dat jaar aanzienlk meer energie verbruiken dan daarna 1-2 jaar dienen naast de stookln ook de verschuiving van de s en de thermostaatkleppen van het gebouw opnieuw te worden af omdat het verwarmingssysteem altd een lagere temperatuur vereis nadat het droogproces is voltooid.

3 F1253PC - tot uw dienst

Het binnenklimaat instellen

OVERZICHT

Submenu's

Het menu BINNENKLIMA, heel meerdere submenu's. U vindt de statusinformatie van het betreffer menu op het display aan de kant van de menu's.

temperatuur De temperatuur vo het afgiftesysteem instellen. In statusinformatie worden de inste waarden weergegeven voor het tesysteem.

ventilatie De ventilatorsnelheid instellen. De statusinformatie wordt weergegeven in de geselecteerde instelling. Dit menu wordt uitslu weergegeven indien de afvoerluchtmodule is aangesloten (accessoire

programmering Verwarming, koeling en ventilatie plannen. De statu formatie "instellen" wordt weergegeven wanneer u een programma stelt, maar op dit moment is deze niet actief, "vakantie-instelling" weergegeven wanneer het vakantieschema tegelkertd actief is met de programmering (de vakantiefunctie krgt prioriteit), "actief" wordt weergegeven wanneer een deel van het programma actief is. Zo dan wordt weergegeven "uit".

geavanceerd Verwarmingscurve, instelling met extern contact, minima waarde van aanvoertemperatuur, ruimtevoeler, koelfunctie en +Adjus instellen.

Menu 1.1

TEMPERATUUR

Indien de woning meerdere afgiftes men heeft, wordt dit met een the ter voor elk systeem aangegeven display.

In menu 1.1 kiest u tussen verw en koeling en stelt u vervolgens wenste temperatuur in het volgend menu "temperatuur verwarming/koeling in.

Stel de temperatuur (met geïnstalleerde en geactiveerde ruimtevoelers):

verwarming

Instelbereik: 5 - 30 °C

Standaardwaarde: 20

koeling

Instelbereik: 5 - 30 °C

Standaardwaarde: 25

De waarde in het display wordt weergegeven als een temperatuur in het klimaatsysteem wordt geregeld door een ruimtevoeler.

LET OP!

Een verwarmingssysteem met een langzame warmteafgifte, zoals bvoorbeeld een vloerverwarming, is mogelk niet geschikt voor reg- ling met behulp van de ruimtesensor van de warmtepomp.

Gebruik de selectieknop om de kamertemperatuurinstelling te wzigen in gewenste temperatuur op het display. Bevestig de nieuwe instelling met druk op OK. De nieuwe temperatuur wordt weergegeven aan de rechte van het symbool in het display.

Instellen van de temperatuur (zonder geactiveerde ruimtevoelers):

Instelbereik: -10 tot +10

Standaardwaarde: 0

Het display geeft de instelwaarden voor verwarming weer (verschuiving st Verhoog of verlaag de waarde op het display om de binnentemperatuur hogen of te verlagen.

Gebruik de selectieknop om een nieuwe waarde in te stellen. Bevestig instelling met een druk op OK.

Het aantal stappen dat de waarde moet worden gewijzigd voor een gra in de binnentemperatuur hangt af van de verwarmingsinstallatie. Eén stap normaliter voldoende, maar in sommige gevallen kunnen meerdere stappe nodig zn.

De gewenste waarde instellen. De nieuwe waarde wordt weergegeven a rechterkant van het symbool in het display.

LET OP!

Een stging in de kamertemperatuur kan worden vertraagd door d thermostaten van de radiatoren of de vloerverwarming. Open daar de thermostaten volledig, behalve in die kamers waar een koude temperatuur is vereist, bv. slaapkamers.

TIP

Wacht 24 uur voordat u een nieuwe instelling invoert, zodat de temperatuur td heeft te stabiliseren.

Indien het buiten koud is en de kamertemperatuur te laag is, u de stookln in menu 1.9.1.1 met één stap.

Indien het buiten koud is en de kamertemperatuur te hoog is, u de stookln in menu 1.9.1.1 met één stap.

Indien het buiten warm is en de kamertemperatuur te laag is, u de waarde in menu 1.1.1 met één stap.

Indien het buiten warm is en de kamertemperatuur te hoog is, u de waarde in menu 1.1.1 met één stap.

Menu 1.2

VENTILATIE (BENODIGDE ACCESSOIRE)

Instelbereik: normaal en snelheid Standaardwaarde: normaal

U kunt hier de ventilatie in de woning tdelk verhogen of verlagen.

Als u een nieuwe snelheid hebt geselecteerd, begint een klok met aft Wanneer de td is verstreken, keert de ventilatiesnelheid terug naar de instelling.

Indien nodig kunnen de verschillende terugsteltden worden gewzigd in m 1.9.6.

De ventilatorsnelheid wordt tussen haakjes (als percentage) weergegeven a iedere snelheidsoptie.

TIP

Indien er gedurende langere td wzigingen zn vereist, gebruikt u vakantiefunctie of planning.

Menu 1.3

PROGRAMMERING

In het menu programme wordt binnenklimaat (verwarming/koeling/ventilatie) voor elke werkdag gepland.

U kunt ook een langere td instel dens een geselecteerde periode (va tie), en wel in menu 4.7.

Programmering: Hier selecteert u h wzigen programma.

Programma-instelling

Deze instellingen kunnen worden verricht voor elk programma (menu 1.3. en 1.3.3:

Geactiveerd: Hier activeert u het programma voor de geselecteerde peric Ingestelde tden worden niet beïnvloed door een deactivering.

Systeem: Hier wordt het afgiftesysteem gekozen waarop het betreffende gramma betrekking heeft. Deze optie verschnt alleen als er meer dan tesysteem is.

Dag: Selecteer hier op welke dag(en) van de week de programmering passing is. Om het programma voor een bepaalde dag te verwderen, td voor die dag worden gereset door de starttd en stoptd hetzelfde i stellen. Indien de regel "alle" wordt gebruikt, worden alle dagen van de ingesteld volgens deze regel.

Periode: U kunt hier de start- en stoptd voor de geselecteerde dag v programma selecteren.

Instellen: Zie het betreffende submenu.

Con ict: Als er twee instellingen strdig zn, wordt er een rood uitroepte weergegeven.

TIP

Als u voor elke dag van de week hetzelfde programma wilt ins vult u eerst "alle" in en wzigt u daarna de gewenste dagen.

TIP

Stel de stoptd vroeger in dan de starttd, zodat de periode zich strekt tot na middernacht. De regeling stopt dan de dag erna ingestelde stoptd.

Het programma start altd op de datum waarvoor de starttd is steld.

VERWARMING

U kunt hier een hogere of lagere temperatuur programmeren tot max. perioden per dag. Als er een ruim is geïnstalleerd en geactiveerd, is wenste kamertemperatuur (°C) voor opgegeven periode ingesteld. Zonder geactiveerde ruimtesensor wordt de wenste wziging ingesteld in stapper (instelling in menu 1.1). Eén stap woonlk voldoende om de kamertem ratuur met één graad te veranderer in sommige gevallen kunnen meerd stappen nodig zn.

Afstelling: Hier kunt u instellen hoeveel de stookln moet worden verschten opzichte van menu 1.1 tijdens de programmering. Indien er een rui is geïnstalleerd, wordt de gewenste kamertemperatuur ingesteld in °C.

LET OP!

Wzigingen van temperatuur in de woning nemen td in beslag. K perioden in combinatie met vloerverwarming leveren bijvoorbeeld gee merkbaar verschil op in de kamertemperatuur.

Menu 1.3.2

KOELING

Hier kunt u programmeren wanneer ling is toegestaan in de woning, voor maximaal twee verschillende p des per dag.

Afstelling: Hier programmeert u war koeling niet is toegestaan.

Menu 1.3.3

VENTILATIE (BENODIGDE ACCESSOIRE)

Hier kunt u verhogingen of verlagin de ventilatie van de woning planne wel twee perioden per dag.

Afstelling: U kunt hier de gewenstelatorsnelheid instellen.

LET OP!

Een aanzienlke wziging (verlaging) gedurende een langere periode kan een slecht binnenklimaat en een slechter rendement tot geve hebben.

Menu 1.9

GEAVANCEERD

Menu geavanceerd heeft oranje teken is bedoeld voor gevorderde gekers. Dit menu heeft meerdere su nu's.

curve Helling verwarmings- en koe ve instellen.

externe instellin StookInverschuiving instellen met extern contact aangesl

min. aanvoer ter Minimum toegesta- ne aanvoertemperatuur instellen.

instellingen ruimtesenso Instellingen voor de ruimtesensor.

instellingen koelin Instellingen voor koeling.

terugsteltd ventilator Instellingen voor de terugsteltd van de ventilator in geval van tdelke wzigingen in de ventilatiesnelheid.

eigen stookln Eigen verwarmings- en koelcurve instellen.

verschuiving pun Verschuiving verwarmings- of koelcurve b een bepaalde buitentemperatuur instellen.

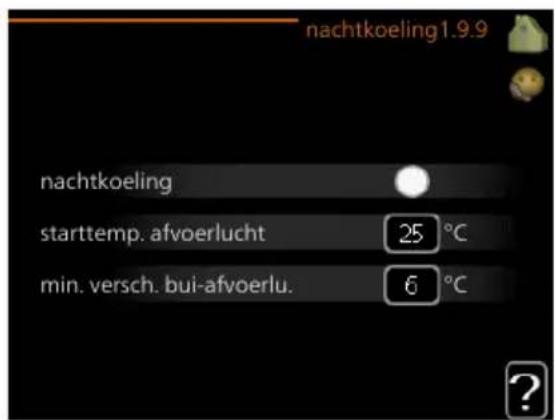

nachtkoeling Nachtkoelfunctie instellen.

+Adjust Mate van invloed dat +Adjust heeft op de berekende aanvoert tuur voor de vloerverwarming instellen. Hoe hoger de waarde, hoe groot vloed.

Menu 1.9.1

CURVE

stookIn

Instelbereik: 0 - 15

Standaardwaarde: 9

koelcurve

Instelbereik: 0 - 9

Standaardwaarde: 0

U kunt verwarmen of koelen selecteren in het menu . Het volg (stookln/koelcurve) toont de stookln en koelcurve voor uw huis. De curv bedoeld om ongeacht de buitentemperatuur voor een gelkmatige binnente peratuur te zorgen en dus voor een energiezuinige werking. Aan de ha deze stooklnen bepaalt de regelcomputer van de warmtepomp de tempe van het water naar het systeem, de aanvoertemperatuur en dus de bi peratuur. Selecteer de lijn en lees af hoe de aanvoertemperatuur bij ve buitentemperaturen verandert. Het cfer helemaal rechts van "system" toon voor welk systeem u de stookln/koelcurve hebt geselecteerd.

LET OP!

Met vloerverwarmingssystemen moet de max. aanvoertemp. norma- liter worden ingesteld tussen 35 en 45 °C.

"min. aanvoer temp." moet worden beperkt bij vloerkoeling om co- satie te voorkomen.

Controleer de max. temperatuur voor uw vloer b uw installateur/vloerleverancier.

TIP

Wacht 24 uur voordat u een nieuwe instelling invoert, zodat de temperatuur td heeft om zich te stabiliseren.

Als het buiten koud is en de kamertemperatuur te laag is, verl de helling van de curve met één stap.

Als het buiten koud is en de kamertemperatuur te hoog is, ve de helling van de curve met één stap.

Als het buiten warm is en de kamertemperatuur te laag is, ve u de verschuiving van de curve met één stap.

Als het buiten warm is en de kamertemperatuur te hoog is, ve u de verschuiving van de curve met één stap.

Menu 1.9.2

EXTERNE INSTELLING

Stel de temperatuur (me geïnstalleerde en geactiveerde ruimtevoelers)

Instelbereik: 5 - 30 °C

Standaardwaarde: 20

Instellen van de temperatuur (zonder

geactiveerde ruimtevoelers):

Instelbereik: -10 tot +10.

Standaardwaarde: 0

Door een extern contact aan te sluiten, bvoorbeeld een kamerthermostaa een timer, kan de kamertemperatuur tdelk of periodiek worden verhoogd verlaagd. Als het contact is aangesloten, wordt de verschuiving van de mingscurve gewzigd met het aantal stappen dat in het menu is gesele. Als er een ruimtesensor is geïnstalleerd en geactiveerd, is de gewenste temperatuur (°C) ingesteld.

Als er meer dan één afgiftesysteem is, kan de instelling afzonderlk wo verricht voor ieder systeem.

Menu 1.9.3

MIN. AANVOER TEMP.

verwarming

Instelbereik: 5-70 °C

Standaardwaarde: 20 °C

koeling

Afhankelk van het gebruikte aco soire kan het instelbereik variëre

Fabrieksinstelling: 18 °C

In menu 1.9.3 kiest u verwarmen of koelen, in het volgende menu (r temp. verwarmen/koelen) stelt u de minimumtemperatuur in voor de aan temperatuur naar het klimaatsysteem. Dit betekent dat de F1253PC nooi lagere temperatuur berekent dan de hier ingestelde temperatuur.

Als er meer dan één afgiftesysteem is, kan de instelling afzonderlk wo verricht voor ieder systeem.

TIP

De waarde kan worden verhoogd als u, bvoorbeeld, een kelder die u altd wilt verwarmen, zelfs in de zomer.

U moet mogelijk ook de waarde in "stop verwarming" menu 4.9.: stelling modus auto" verhogen.

Menu 1.9.4

INSTELLINGEN RUIMTESENSOR

factor systeem

verwarming

Instelbereik: 0,0 - 6,0

Fabrieksinstelling verwarming: 1,0

koeling

Instelbereik: 0,0 - 6,0

Ruimtevoelers voor het regelen van de kamertemperatuur kunnen hier w geactiveerd.

LET OP!

Een langzaam verwarmingssysteem, zoals bvoorbeeld een vloerverwarming, is mogelk niet geschikt voor regeling met behulp van ruimtesensoren van de installatie.

Hier kunt u een factor instellen (een numerieke waarde), die bepaalt ir mate een over- of subnormale temperatuur (het verschil tussen de gew en de huidige kamertemperatuur) in de ruimte van invloed is op de a peratuur naar het afgiftesysteem. Een hogere waarde levert een grotere snellere verandering van de stookInverschuiving op.

Voorzichtig!

Een te hoog ingestelde waarde voor "factorsysteem" kan (afhankel van uw afgiftesysteem) resulteren in een instabiele kamertemperatu

Indien er meerdere afgiftesystemen geïnstalleerd zijn, kunnen de bovengeno instellingen worden verricht voor de betreffende systemen.

Menu 1.9.5

INSTELLINGEN KOELING

koel/verw-sensor

Fabrieksinstelling: geen sensor geselecteerd

inst pt-wrd koel/verw-sensor

Instelbereik: 5 - 40 °C

Standaardwaarde: 21

verw. b ondertemp. kamer

Standaardwaarde: 1,0

koeling b overtemp. kamer

Standaardwaarde: 3,0

larm rumsgivare kyla

Instelbereik: aan/uit

Fabrieksinstelling: uit

passieve koeling starten

Instelbereik: 10 - 200

Fabrieksinstelling: 30 GM

actieve koeling starten

Instelbereik: 30 - 300 DM

Fabrieksinstelling: 30 GM

graden minuten koeling

Instelbereik: -3000 – 3000 graadminuten koeling

Fabrieksinstelling: 0

compressorsnelheid

td t. schakelen warm/koel

Instelbereik: 0 - 48 u

Fabrieksinstelling: 2

U kunt de F1253PC gebruiken om de woning tdens warme perioden t

LET OP!

Bepaalde instellingsopties ziet u alleen als hun functie is geïnstal en geactiveerd in F1253PC.

koel/verw-sensor

Er kan een extra temperatuursensor worden aangesloten op de F1253PC kunnen bepalen wanneer het td is om te schakelen tussen verwarming koeling.

Wanneer er meerdere verwarmings-/koelingssensoren zn geïnstalleerd, kunt selecteren welke daarvan de aansturing moet bepalen.

LET OP!

Als de verwarmings-/koelingssensoren BT74 zijn aangesloten en geativeerd in menu 5.4, dan kan er geen andere sensor worden g teerd in menu 1.9.5.

inst pt-wrd koel/verw-sensor

Hier kunt u instellen b welke binnentemperatuur F1253PC moet schakele tussen respectievelk verwarming en koeling.

verw. b ondertemp. kamer

Hier kunt u zien hoever de kamertemperatuur onder de gewenste temp kan dalen voordat de F1253PC overschakelt naar verwarmen.

koeling b overtemp. kamer

Hier kunt u zien hoever de kamertemperatuur boven de gewenste temp kan stgen voordat de F1253PC overschakelt naar koelen.

larm rumsgivare kyla

Dit is waar u instelt of de F1253PC een alarm moet geven als de wordt ontkoppeld of onderbroken tdens het koelen.

passieve koeling starten

Hier kunt u instellen wanneer de passieve koeling moet starten.

Graadminuten zn een meting van de huidige warmtevraag in de woning palen wanneer de compressor, de koeling of de bverwarming wordt ge- stopt.

actieve koeling starten

Hier kunt u instellen wanneer de actieve koeling moet starten.

Graadminuten zn een meting van de huidige warmtevraag in de woning palen wanneer de compressor, de koeling of de bverwarming wordt ge- stopt.

compressorsnelheid

Hier kunt instellen bij welke snelheid de compressor moet werken tijden koeling. De ingestelde waarde komt overeen met een deel van de best capaciteit.

graden minuten koeling

Deze keuze is alleen beschikbaar als het aangesloten accessoire zelf de minuten voor koeling meet.

Nadat er een minimale of maximale waarde is ingesteld, zal het systeematisch de feitelke waarde instellen in verhouding tot het aantal compredat de koeling verzorgt.

td t. schakelen warm/koel

Deze optie is alleen beschikbaar b koelen in systemen met 2 leidinger Hier kunt u instellen hoe lang de F1253PC moet wachten tot deze te naar verwarmen als er geen behoefte meer is aan koelen of omgekee

Menu 1.9.6

TERUGSTELTIJD VENTILATOR (BENODIGDE ACCESSOIRE)

snelheid 1-4

Instelbereik: 1 - 99 u

Standaardwaarde: 4 u

Hier selecteert u de terugsteltd voor tdelke snelheidswziging (snelheid 1- voor de ventilatie in menu 1.2.

De terugsteltd is de td die het duurt voordat de snelheid van de ve normaal is.

Menu 1.9.7

EIGEN STOOKLN

aanvoertemperatuur

verwarming

Instelbereik: 5 - 80 °C

koeling

Afhankelk van het gebruikte acces soire kan het instelbereik variëre

Instelbereik: 5 - 40 °C

Creëer hier uw eigen verwarmings- of koelcurve door de gewenste aan peratuur in te stellen voor verschillende buitentemperaturen.

LET OP!

Curve 0 in menu 1.9.1 moet worden geselecteerd om eigen sto toe te passen.

VERSCHUIVING PUNT

punt buitentemperatuur

Instelbereik: -40 - 30 °C

Standaardwaarde: 0 °C

wziging in stoodln

Instelbereik: -10 - 10 °C

Standaardwaarde: 0 °C

Selecteer hier een wziging in de stookln b een bepaalde buitentempera Eén stap is normaal voldoende om de kamertemperatuur met één graak

anderen, maar in sommige gevallen kunnen meerdere stappen nodig zn. De stookln wordt beïnvloed b ± 5 °C ten opzichte van het ingestelde buitentemperatuur.

Het is belangrk dat de juiste stookln wordt geselecteerd, zodat de kan peratuur als constant wordt ervaren.

TIP

Indien het koud is in de woning, b bvoorbeeld -2 °C, wordt "buitentemperatuur" ingesteld op "-2" en wordt "wziging in stookln" verhoogd totdat de gewenste kamertemperatuur gehandhaafd blft.

LET OP!

Wacht 24 uur voordat u een nieuwe instelling invoert, zodat de temperatuur td heeft te stabiliseren.

NACHTKOELING (BENODIGDE ACCESSOIRE)

starttemp. afvoerlucht

Instelbereik: 20 - 30 °C

Standaardwaarde: 25 °C

min. versch. bui-afvoerlu.

Instelbereik: 3 - 10 °C

Standaardwaarde: 6 °C

Hier activeert u de nachtkoelfunctie.

Als de temperatuur in de woning hoog is en de buitentemperatuur lag een koeleffect worden bereikt door de ventilatie te forceren.

Als het temperatuurverschil tussen de uitlaatlucht en de buitenlucht grote dan de ingestelde waarde ("min. versch. bui-afvoerlu.") en de temperatuur de uitlaatlucht hoger ligt dan de ingestelde waarde ("starttemp. afvoerluch draait de ventilatie op snelheid 4 tot er niet langer wordt voldaan aan voorwaarden.

LET OP!

De nachtkoelfunctie kan alleen worden geactiveerd als de huisverming is uitgeschakeld. Dit gebeurt in menu 4.2.

+ADJUST

- mate van effect

Instelbereik: 0,1 - 1,0

Standaardwaarde: 0,5

Met behulp van +Adjust communiceert de installatie met de centrale re van de vloerverwarming en stelt de verwarmingscurve alsook de bereker aanvoertemperatuur af volgens het vloerverwarmingssysteem.

Hier kunt u de klimaatsystemen activeren die +Adjust moet beïnvloeden. ook instellen hoeveel invloed +Adjust op de berekende aanvoertemperatu moet hebben. Hoe hoger de waarde, hoe groter de invloed.

*Ondersteuning voor +Adjust vereist

Voorzichtig!

+Adjust moet eerst worden geselecteerd in menu 5.4 "ingangen/u gangen software".

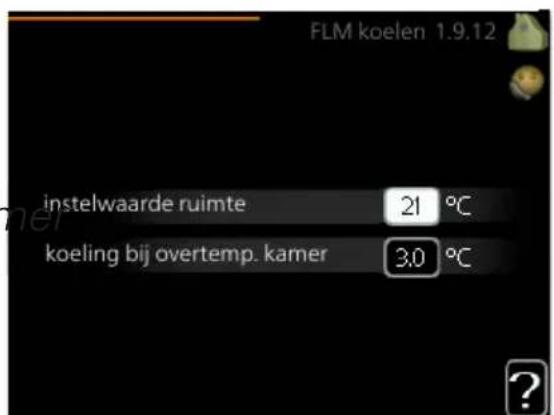

FLM KOELEN (BENODIGDE ACCESSOIRE)

instelwaarde ruimte

Instelbereik: 20 - 30 °C

Standaardwaarde: 21 °C

koeling b overtemp. kan

Instelbereik: 3 - 10 °C

Standaardwaarde: 3 °C

Als u FLM koelen hebt ingesteld in menu 5.3.1, stelt u de gewenste peratuur in dit menu in. U kunt ook de temperatuur selecteren waarb moet starten.

FLM koelen begint wanneer de kamertemperatuur de ingestelde instelwaar ruimte + koeling b overtemp. kamer overschrdt.

FLM koelen stopt als de kamertemperatuur daalt tot onder instelwaarde

Als u meerdere FLM-systemen hebt, kunt u voor ieder systeem deze instellen.

De warmtapwatercapaciteit instellen

OVERZICHT

Submenu's

Het menu WARMTAPWAT het meerdere submenu's. U vindt de statusinformatie van het betreffen menu op het display aan de kant van de menu's.

tijdelijk in lu Activering van tijdelijke verhoging in de warmtapwater-temperatuur. Statusinformatie geeft aan "uit" of wat de resterende-tds-duur is voor de tijdelijke temperatuur-verhoging.

comfortstand Warmtapwatercomfort instellen. De statusinformatie geeft aan welke modus er is geselecteerd, "zuinig", "normaal" of programmering Warmtapwatercomfort programmeren. De statusinformatie "instellen" wordt weergegeven als u een programma hebt ir dat momenteel niet actief is, "vakantie-instelling" wordt weergegeve als de vakantie-instelling tegelkertd met een programma actief is (waarb de vakantiefunctie voorrang krgt), "actief" wordt weergegeve als een deel van het programma actief is, in overige situaties weergegeven.

geavanceerd Instellen van periodieke verhoging van de warmtapwa temperatuur.

Menu TDELK IN LUXE

2.1

Instelbereik: 3, 6 en 12 uren en stand

"uit" en "een x verhogen"

Standaardwaarde: "uit"

Wanneer de vraag naar warmtapwater tijdelijk is verhoogd, kan dit men gebruikt om een verhoging in de warmtapwatertemperatuur te selecteren luxe modus voor een bepaalde td.

LET OP!

Indien de comfortmodus "luxe" is geselecteerd in menu 2.2, kan verder geen verhoging meer worden doorgevoerd.

De functie wordt onmiddellijk geactiveerd wanneer er een periode is ges- en deze is bevestigd met een druk op OK. De resterende td voor d teerde instelling wordt aan de rechterkant weergegeven.

Wanneer de td voorb is, keert de F1253PC terug naar de modus die 2.2. is ingesteld.

Selecteer "uit" om uit te schakelen.

Menu COMFORTSTAND

2.2

Instelbereik: smart control, zuinig, normaal, luxe

Standaardwaarde: normaal

Het verschil tussen de te selecteren modi is de temperatuur van het water. Een hogere temperatuur betekent dat er meer warmtapwater besc

is.

smart control: Met smart control geactiveerd leert de F1253PC het war terverbruik van de voorgaande week en stemt de temperatuur in de b de komende week daarop af om zo een minimaal energieverbruik te g

Als de warmtapwatervraag groter is, is er een bepaalde extra hoeveelhe warmtapwater beschikbaar.

zuinig: In deze modus is er minder warmtapwater beschikbaar dan in maar deze modus is zuiniger. Deze modus kan worden gebruikt in kle huishoudens met weinig vraag naar warmtapwater.

normaal: In de normale modus is een grotere hoeveelheid warmtapwater schikbaar, wat voor de meeste huishoudens genoeg is.

luxe: In de luxe modus is de grootst mogelke hoeveelheid warmtapwat- schikbaar. In deze modus wordt de elektrische bverwarming deels gebru warmtapwater te verwarmen, waardoor de energiekosten stgen.

Menu 2.3

PROGRAMMERING

U kunt hier voor twee verschillende oden per dag programmeren met warmwatercomfort de warmtepomp moet werken.

Het programma wordt geactiveerd/ge activeerd door al dan niet aanvinke "geactiveerd". Insteltden worden niet beïnvloed door een deactivering.

Programmering: Hier selecteert u he wzigen programma.

Geactiveerd: Hier activeert u het programma voor de geselecteerde periode. Ingestelde tden worden niet beïnvloed door

Dag: Selecteer hier op welke dag(en) van de week de programmering passing is. Om het programma voor een bepaalde dag te verwderen, td voor die dag worden gereset door de starttd en stoptd hetzelfde i stellen. Indien de regel "alle" wordt gebruikt, worden alle dagen van de ingesteld volgens deze regel.

Periode: U kunt hier de start- en stoptd voor de geselecteerde dag v programma selecteren.

Afstelling: Stel hier het warmwatercomfort in dat tdens het programma worden toegepast.

Con ict: Als er twee instellingen strdig zn, wordt er een rood uitroepte weergegeven.

TIP

Als u voor elke dag van de week hetzelfde programma wilt ins vult u eerst "alle" in en wzigt u daarna de gewenste dagen.

TIP

Stel de stoptd vroeger in dan de starttd, zodat de periode zich strekt tot na middernacht. De regeling stopt dan de dag erna ingestelde stoptd.

Het programma start altd op de datum waarvoor de starttd is steld.

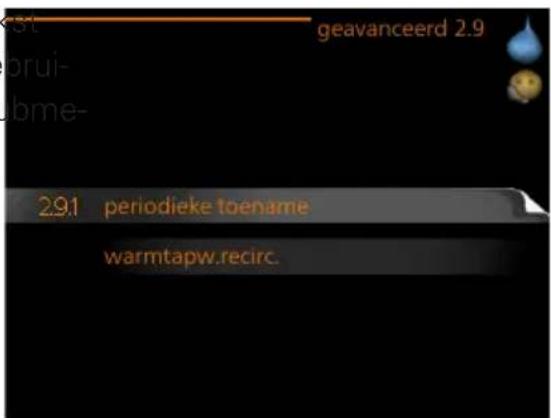

Menu 2.9

GEAVANCEERD

Menu geavanceerd heeft oranje teken is bedoeld voor gevorderde gekers. Dit menu heeft meerdere su nu's.

Menu 2.9.1

PERIODIEKE TOENAME

periode

Instelbereik: 1 - 90 dagen

Standaardwaarde: 14 dagen

starttd

Instelbereik: 00:00 - 23:00

Standaardwaarde: 00:00

De ketel, de compressor en het elektrische verwarmingselement kunnen warmwatertemperatuur met regelmatige intervallen voor korte tijd verhogen

bacteriegroei te voorkomen.

De duur tussen de verhogingen kan hier worden geselecteerd. De tijd k ingesteld tussen 1 en 90 dagen. De fabrieksinstelling is 14 dagen. Plaat het vinkje b "geactiveerd" om de functie te starten/uit te schakelen.

Menu 2.9.2

WARMTAPW.RECIRC.

bedrfstd

Instelbereik: 1 - 60 min

Standaardwaarde: 60 min

stilstand

Instelbereik: 0 - 60 min

Standaardwaarde: 0 min

Hier stelt u warmtapwatercirculatie in voor maximaal drie periodes per dens de ingestelde periodes zal de circulatiepomp voor warmtapwater dr volgens de bovengenoemde instellingen.

"bedrijfstijd" bepaal hoe lang de circulatiepomp voor warmtapwater moet per activering.

"stilstand" bepaal hoe lang de circulatiepomp voor warmtapwater niet ma draaien tussen activeringen.

Informatie verkrgen

OVERZICHT

Submenu's

Het menu INF heeft meerder submenu's. U kunt in deze m geen instellingen doorvoeren. De menu's geven slechts informatie. statusinformatie van het actuele menu staat op het display aan rechterkant van de menu's.

service-info geeft de temperatuurniveaus en instellingen in de installatie weer.

compressor inf geeft bedrfstden, aantal starts, enz. voor de co pressor in de warmtepomp weer.

info bverwarming geeft informatie over de bedrfstden, enz. van bverwarming weer.

alarm lo geeft de meest recente alarmmeldingen en informatie de warmtepomp weer nadat er een alarm is afgegaan.

binnentemp. lo de gemiddelde binnentemperatuur per week over afgelopen jaar.

Menu 3.1

SERVICE-INFO

Informatie over de huidige bedrijfss van de warmtepomp (bv. huidige peraturen, enz.) kan hier worden gen. Er kunnen geen wijzigingen v doorgevoerd.

De informatie staat op meerdere na's. Draai de selectieknop om tu de pagina's te scrollen.

Aan één kant wordt een QR-code weergegeven. Deze QR-code geeft beperkte mate, de bedrfsgegevens

Symbolen in dit menu:
			VerwarmingCompressor
			WarmtapwaterBverwarming
	teem(blauw)		Pomp afgiftesysteem(oranje)
			ZwembadKoeling

Menu 3.2

COMPRESSOR INFO

Informatie over de bedrfsstatus en tistieken van de compressor kunt verkrgen. Er kunnen geen wziginge worden doorgevoerd.

De informatie staat op meerdere na's. Draai de selectieknop om tu de pagina's te scrollen.

Menu 3.3

INFO BVERWARMING

Hier kunt u informatie over de in gen, bedrfsstatus en statistieken va de bijverwarming krijgen. Er kunnen wzigingen worden doorgevoerd.

De informatie staat op meerdere na's. Draai de selectieknop om tu de pagina's te scrollen.

Menu 3.4

ALARM LOG

Om storingen van de warmtepomp voudiger te kunnen vinden, worden bedrfsstatus en alarmwaarschuwingen hier opgeslagen. U vindt hier info over de 10 meest recente alarmm gen.

Indien u de bedrfsstatus in het g van een alarm wilt bekken, marke het alarm en drukt u op OK.

Informatie over een alarm.

Menu 3,5

BINNENTEMP. LOG

Hier ziet u de gemiddelde binnent ratuur per week over het afgelope De stippellijn geeft de jaarlijkse ger de temperatuur aan.

De gemiddelde buitentemperatuur wo alleen weergegeven als de ruimteteratuursensor/ruimte-eenheid is geïnstaleerd.

Als een afvoerluchtmodule (NIBE FLM) is geïnstalleerd, wordt de afvoerluchttemperatuur weergegeven.

Een gemiddelde temperatuur a ezen

1. Draai de selectieknop dusdanig dat de ring op de as met het we is gemarkeerd.
2. Drukt u op OK.
3. Volg de grze In in de gra ek en vervolgens naar links om de ge binnentemparatuur af te lezen b de geselecteerde week.
4. U kunt nu waarden selecteren voor de verschillende weken door de tieknop naar rechts of links te draaien en de gemiddelde temperatu lezen.
5. Druk op OK of Terug om de modus voor a ezen te verlaten.

De warmtepomp afstellen

OVERZICHT

Submenu's

Het menu WARMTEPON heeft meerdere submenu's. U vindt o statusinformatie van het betreffen menu op het display aan de kant van de menu's.

plusfuncties Instellingen die gelo voor alle geïnstalleerde extra fur in het verwarmingssysteem.

bedrfsstand Activering van handmatige of automatische bedrijfsmodus. De geselecteerde bedrijfsmoc wordt weergegeven in de statusinformatie.

td & datu Huidige td en datum instellen.

taal Selecteer hier de taal voor het display. De geselecteerde t weergegeven in de statusinformatie.

vakantie-instelling Vakantieprogramma voor verwarming, warmtapwater en ventilatie. Statusinformatie "instellen" wordt weergegeven als u vakantieprogramma instelt dat op dit moment niet actief is, "actie weergegeven als er een deel van het vakantieprogramma actief dat niet het geval is, wordt "uit" weergegeven.

geavanceerd Bedrfsmodus warmtepomp instellen.

PLUSFUNCTIONS

In de submenu's kunnen instellinge worden verricht voor eventuele ext functies die zn geïnstalleerd in de F1253PC.

ZWEMBAD (ACCESSOIRE VEREIST)

starttemp

Instelbereik: 5,0 - 80,0 °C

Standaardwaarde: 22,0 °C

stoptemperatuur

Instelbereik: 5,0 - 80,0 °C

Standaardwaarde: 24,0 °C

compressorsnelheid

Selecteer of de zwembadregeling moet worden geactiveerd en binnen w temperaturen (start- en stoptemperatuur) zwembadverwarming moet plaatsvii den.

Hier kunt instellen op welke snelheid de compressor moet werken tder zwembadverwarming. De ingestelde waarde komt overeen met een deel de beschikbare capaciteit.

Als de zwembadtemperatuur onder de ingestelde starttemperatuur zakt er geen vraag is naar warmtapwater of verwarming, begint de F1253PC m zwembadverwarming.

Verwijder het vinkje bij "geactiveerd" om de zwembadverwarming uit te so

LET OP!

De starttemperatuur kan niet worden ingesteld op een waarde di hoger ligt dan de stoptemperatuur.

Menu 4.1.3

INTERNET

Hier doet u de instellingen om d F1253PC aan te sluiten via NIBE dat gebruikmaakt van internet.

Voorzichtig!

Voor een goede werking van deze functies moet de net-werkkabel worden aangesloten.

Menu 4.1.3.1

NIBE UPLINK

Hier kunt u de aansluiting van de tie op NIBE Uplink (nibeuplink.com) ren en het aantal via het internet installatie aangesloten gebruikers bekken.

Een aangesloten gebruiker beschikt een gebruikersaccount in NIBE Upli met toestemming om uw installatie beheren/bewaken.

Nieuwe verbindingsln vragen

Om een gebruikersaccount op NIBE Uplink op uw installatie aan te slu u een unieke verbindingscode aanvragen.

1. Markeer "nieuwe verbind.In vragen" en druk op de OK-toets.
2. De installatie communiceert nu met NIBE Uplink om een verbindings aan te maken.
3. Als er een verbindingsIn is ontvangen, wordt dit in dit menu getoc "verbindingsIn" waarb de string 60 minuten geldig blft.

De verbinding met alle gebruikers verbreken

1. Markeer "alle gebruikers uitschakelen" en druk op de OK-toets.

2. De installatie communiceert nu met NIBE Uplink om uw installatie I koppelen van alle gebruikers die zn aangesloten via het internet.

Voorzichtig!

Na het loskoppelen van alle gebruikers kan geen van hen uw nog bekken of beheren via NIBE Uplink zonder eerst een nieuw verbindingsln aan te vragen.

Menu 4.1.3.8

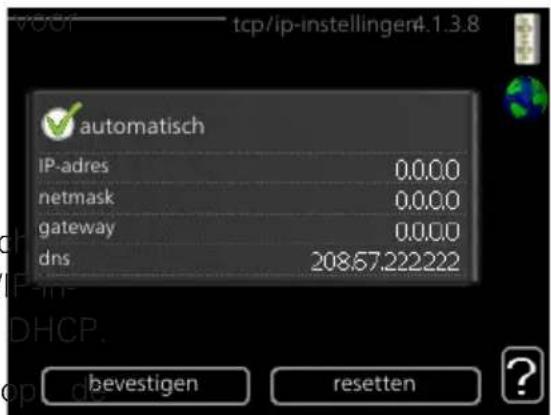

TCP/IP-INSTELLINGEN

Hier kunt u de TCP/IP-instellingen uw installatie instellen.

Automatische instelling (DHCP)

1. Plaats een vinkje b "automatiso De installatie ontvangt de TCP/stellingen nu met behulp van

2. Markeer "bevestigen" en druk OK-toets.

Handmatige instelling

1. Verwder het vinkje b "automatisch" en u krgt toegang tot een aanstellingsmogelkheden.

2. Markeer "IP-adres" en druk op de OK-toets.

3. Voer de juiste gegevens in via het virtuele toetsenbord.

4. Selecteer "OK" en druk op de OK-knop.

5. Herhaal 1 - 3 voor "netmask", "gateway" en "dns".

6. Markeer "bevestigen" en druk op de OK-toets.

LET OP!

De installatie kan niet met het internet verbinden zonder correcte TCP/IP-instellingen. Als u niet zeker weet welke instellingen voor van toepassing zn, kunt u de automatische stand kiezen of cont opnemen met uw netwerkbeheerder (of vergelijkbaar) voor meer in matie.

TIP

Alle instellingen ingevoerd sinds het openen van het menu kunne worden gereset door "resetten" te markeren en op de OK-knop drukken.

Menu 4.1.3.9

PROXY-INSTELLINGEN

Hier kunt u de proxy-instellingen v installatie instellen.

Proxy-instellingen worden gebruikt on verbindingsinformatie over te brengen op een intermediate server (proxy-setussen de installatie en het internet instellingen worden met name gebrals de installatie via een bedrfsnet op het internet is aangesloten. De latie ondersteunt proxy-authenticatie v het type HTTP Basic en HTTP Di

Als u niet zeker weet welke instellingen voor u van toepassing zijn, ku opnemen met uw netwerkbeheerder (of vergelkbaar) voor meer informatie

Instelling

1. Vink "gebruik proxy" aan als u geen gebruik wilt maken van een
2. Markeer "server" en druk op de OK-toets.
3. Voer de juiste gegevens in via het virtuele toetsenbord.
4. Selecteer "OK" en druk op de OK-knop.
5. Herhaal 1 - 3 voor "poort", "gebr.naam" en "wachtwoord".
6. Markeer "bevestigen" en druk op de OK-toets.

TIP

Alle instellingen ingevoerd sinds het openen van het menu kunne worden gereset door "resetten" te markeren en op de OK-knop drukken.

Menu 4.1.4

SMS (ACCESSOIRE VEREIST)

Verricht hier de instellingen voor cessoire SMS 40.

Voeg de nummers toe van de m telefoons die toegang hebben tot wijzigen en ontvangen van statusinfo tie van de warmtepomp. De mobi nummers moeten een landcode beten, bv. +46 XXXXXXXX.

Indien u b een alarm een sms-bericht wilt ontvangen, vink dan het vakje rechts van het telefoonnummer aan.

Voorzichtig!

De opgegeven telefoonnummers moeten sms-berichten kunnen ont- vangen.

SG READY

Deze functie kan alleen worden g in elektriciteitsnetten die de "SG F dy"-standaard ondersteunen .

Verricht hier de instellingen voor of functie "SG Ready".

beïnvloedt kamertemp.

Hier stelt u in of het activeren Ready" gevolgen moet hebben voo kamertemperatuur.

Met de lageprsstand op "SG Ready" wordt de parallelle verschuiving var binnentemperatuur verhoogd met "+1". Als er een ruimtevoeler is geïnsta en geactiveerd, wordt de gewenste kamertemperatuur echter verhoogd m 1 °C.

Met de overcapaciteitstand op "SG Ready" wordt de parallelle verschuivin de binnentemperatuur verhoogd met "+2". Als er een ruimtevoeler is geïr en geactiveerd, wordt de gewenste kamertemperatuur echter verhoogd m 2 °C.

beïnvloedt warm water

Hier stelt u in of het activeren van "SG Ready" gevolgen moet hebbe temperatuur van het warmtapwater.

B de lageprsstand van "SG Ready" wordt de stoptemperatuur voor het

tapwater zo hoog mogelk ingesteld terwl uitsluitend de compressor in k is (elektrisch verwarmingselement niet toegestaan).

B de overcapaciteitsstand van "SG Ready" wordt het warmtapwater inges op "luxe" (elektrisch verwarmingselement toegestaan).

beïnvloedt koelen

Hier stelt u in of het activeren van "SG Ready" gevolgen moet hebbe kamertemperatuur tdens koeling.

B de lageprsstand van "SG Ready" en koeling zn er geen gevolgen voor binnentemperatuur.

Met de overcapaciteitstand op "SG Ready" en koeling actief wordt de verschuiving van de binnentemperatuur verlaagd met "-1". Als er een ruim is geïnstalleerd en geactiveerd, wordt de gewenste kamertemperatuur ech verlaagd met 1 °C.

beïnvloedt zwembadtemp. (accessoire vereist)

Hier stelt u in of het activeren van "SG Ready" gevolgen moet hebbe zwembadtemperatuur.

Met de lageprsstand op "SG Ready" wordt de gewenste zwembadtempe (start- en stoptemperatuur) verhoogd met 1 °C.

Met de overcapaciteitstand op "SG Ready" wordt de gewenste zwembad ratuur (start- en stoptemperatuur) verhoogd met 2 °C

Voorzichtig!

De functie moet worden aangesloten en geactiveerd in uw F125:

Menu 4.1.6

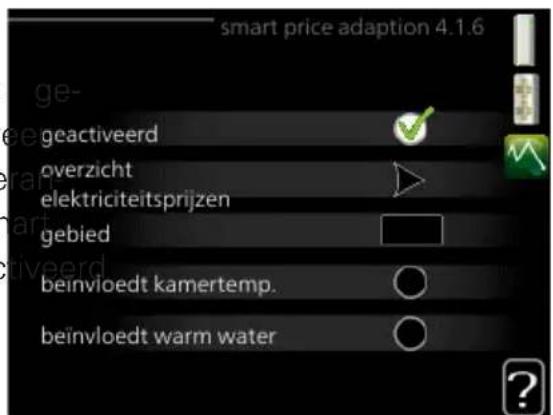

SMART PRICE ADAPTION™

geactiveerd

Deze functie kan alleen worden bruikt als u een uurtarievenovere komst hebt met uw energieleve cier met ondersteuning voor Sm price adaption™ en u een geac account NIBE Uplink hebt.

gebied

Hier selecteert u waar (welke zone) de warmtepomp is ingesteld.

Neem contact op met uw energieleverancier om uit te vinden welk u moet invoeren.

beïnvloedt kamertemp.

Instelbereik: 1 - 10

Fabrieksinstelling: 5

beïnvloedt warm water

Instelbereik: 1 - 4

Fabrieksinstelling: 2

beïnvloedt zwembadtemp.

Instelbereik: 1 - 10

Fabrieksinstelling: 2

beïnvloedt koelen

Instelbereik: 1 - 10

Fabrieksinstelling: 3

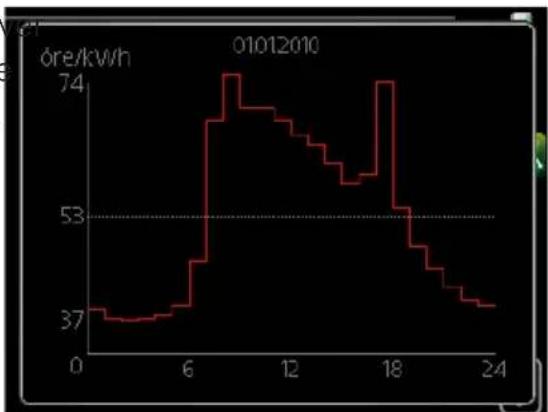

overzicht elektriciteitsprzen

Hier kunt u informatie krgen of hoe de elektriciteitsprs gedurende maximaal drie dagen schommelt.

In menu Smart price adaption™ geeft u aan waar de warmtepomp sta hoeveel invloed de elektriciteitsprs moet hebben. Hoe hoger de waarde, hoger de invloed van de elektriciteitsprijs en hoe hoger de mogelijke be maar tegelkertd is er ook een grotere kans op een nadelige invloed of comfort.

Smart price adaption™ verschuift het verbruik van de warmtepomp gedu 24 uur naar perioden met het goedkoopste elektriciteitstarief, zodat besp mogelk zn b elektriciteitscontracten op uurbasis. De functie is gebaseerd uurtarieven voor de komende 24 uur die worden binnengehaald via NIB en daarom zn een internetaansluiting en een account voor NIBE Uplink Vink "geactiveerd" uit om Smart price adaption™ uit te schakelen.

Menu 4.1.7

SMART HOME (ACCESSOIRE VEREIST)

Als u een smart home-systeem he kan communiceren met NIBE Uplink de functie smart home in dit me activeren, kunt u de F1253PC aan via een app.

Door gekoppelde eenheden te later communiceren met NIBE Uplink, w uw verwarmingssysteem een logisch onderdeel van uw woningsmart ho en verloopt de bediening optimaal.

LET OP!

De functie smart home vereist NIBE Uplink om te werken.

Menu 4.1.8

De functie brengt prioriteit aan voor manier waarop/de mate waarin de bonden energiebron wordt gebruikt. kunt u kiezen of het systeem de bron moet gebruiken die op dat het goedkoopst is. U kunt ook kie bruiken die op dat moment het m

*Selecteer de regelmethode 2"Conder instellingen om dit menu te openen. **Selecteer "spot" onder inst. prs om dit menu te openen.

Menu 4.1.8.1

INSTELLINGEN

smart energy source ^TM

Instelbereik: Uit/Aan

Fabrieksinstelling: Uit

regelmethode

Instelbereik: Prs/CO₂

Fabrieksinstelling: Prs

Menu 4.1.8.2

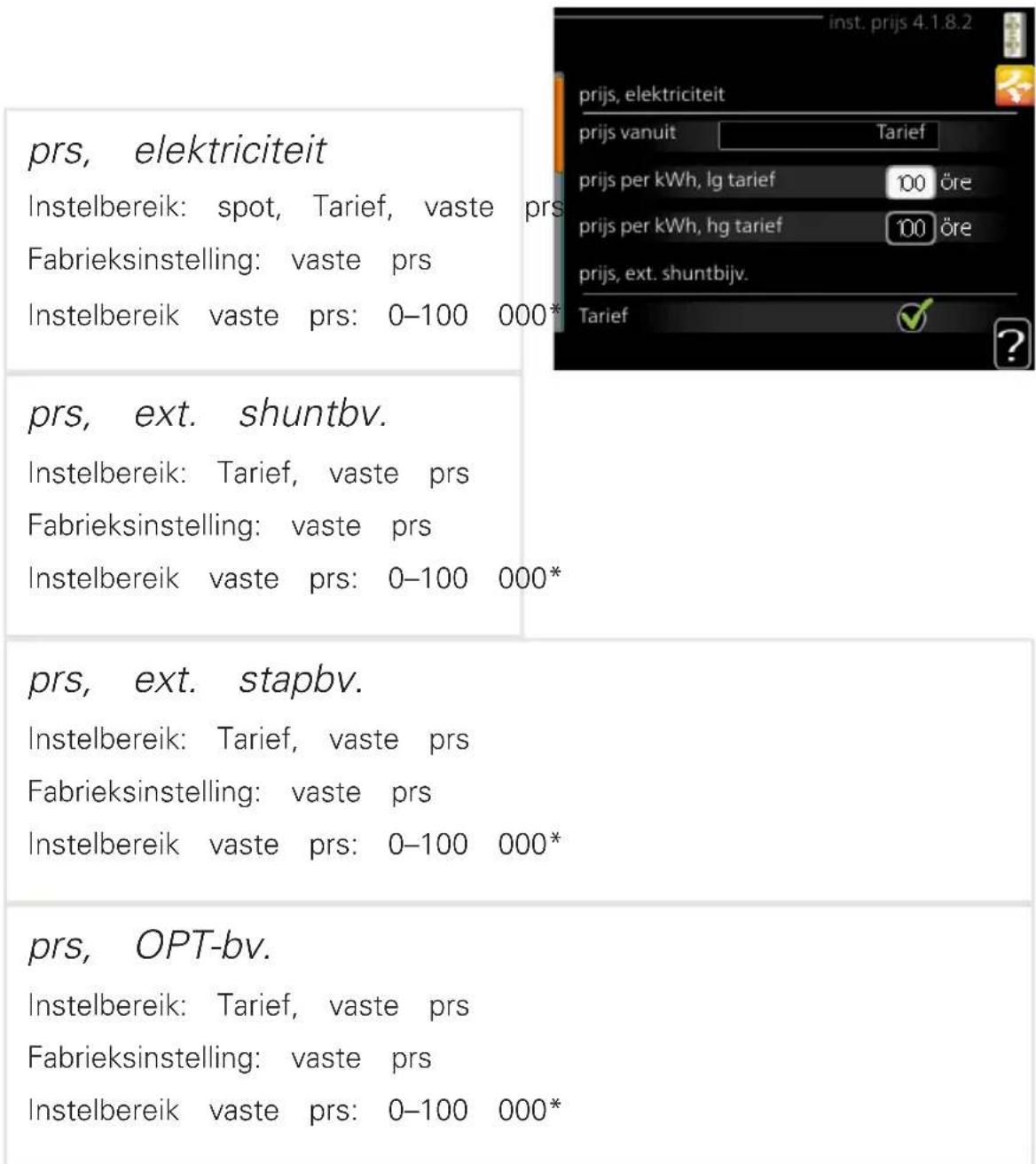

INST. PRS

Hier kunt u kiezen of het systeem moet controleren op basis van spc regeling of vaste prs. Dit moet b iedere afzonderlke energiebron worden gesteld. Spotprijs kan alleen worden gebruikt als u een uurtarievenovereen hebt met uw energieleverancier.

*De valuta hangt af van het gekozen land.

Menu 4.1.8.3

CO2 IMPACT

CO2, elektr.

Instelbereik: 0–5

Standaardwaarde: 2,5

CO2, ext. shuntbv.

Instelbereik: 0–5

Standaardwaarde: 1

CO2, ext. stapbv.

Instelbereik: 0–5

Standaardwaarde: 1

CO2, OPT10-bv.

Instelbereik: 0–5

Standaardwaarde: 1

Hier stelt u de CO2-voetafdruk van iedere energiebron in,

De CO2-voetafdruk verschilt per energiebron. Zo is energie van zonnecell windmolens bvoorbeeld CO2-neutraal, wat betekent dat ₂ -impact CO klein is. Energie van fossiele brandstoffen heeft een grotere CO2-voetafdruk e een hogere Co-impact.

Menu 4.1.8.4

TARIEFPER., ELEKTR.

Hier kunt u de tariefregeling gebruik voor de elektrische bverwarming.

Stel de lagetariefperioden in. U kun verschillende perioden per jaar inste In deze perioden kunt u tot vier lende perioden voor doordeweeks (maandag tot vrijdag) of vier versch perioden voor het weekend (zaterda zondag) instellen.

Menu 4.1.8.5

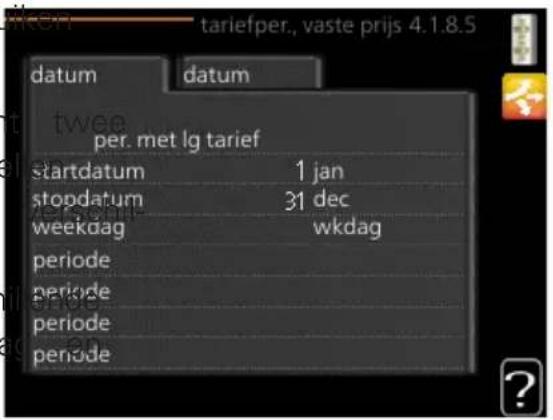

TARIEFPER., VASTE PRS

Hier kunt u de tariefregeling gebruik voor de vaste elektriciteitskosten.

Stel de lagetariefperioden in. U kun verschillende perioden per jaar inste In deze perioden kunt u tot vier lende perioden voor doordeweeks (maandag tot vrijdag) of vier versch perioden voor het weekend (zaterda zondag) instellen.

Menu 4.1.8.6

TARIEFPER., EXT. SHUNTBV.

Hier kunt u tariefregeling gebruiken de externe shuntgeregelde elektrisch bverwarming.

Stel de lagetariefperioden in. U kun verschillende perioden per jaar inste In deze perioden kunt u tot vier lende perioden voor doordeweeks (maandag tot vrijdag) of vier versch perioden voor het weekend (zaterda zondag) instellen.

Menu 4.1.8.7

TARIEFPER., EXT. STAPBV.

Hier kunt u tariefregeling gebruiken de externe stapgeregelde elektrische bverwarming.

Stel de lagetariefperioden in. U kun verschillende perioden per jaar inste In deze perioden kunt u tot vier lende perioden voor doordeweeks (maandag tot vrijdag) of vier versch perioden voor het weekend (zaterda zondag) instellen.

Menu 4.1.8.8

TARIEFPER., OPT10

Hier kunt u tariefregeling gebruiken de OPT 10-geregelde bverwarming.

Stel de lagtariefperioden in. U kun verschillende perioden per jaar inste In deze perioden kunt u tot vier lende perioden voor doordeweeks (maandag tot vrijdag) of vier versch perioden voor het weekend (zaterda zondag) instellen.

Menu 4.1.10

ZONNE-ENERGIE (ACCESSOIRE VEREIST)

beïnvloedt kamertemp.

Instelbereik: aan/uit

Fabrieksinstelling: uit

beïnvloedt warm water

Instelbereik: aan/uit

Fabrieksinstelling: uit

beïnvloedt zwembadtemp.

Instelbereik: aan/uit

Fabrieksinstelling: uit

3-fase (EME 10)

Instelbereik: aan/uit

Fabrieksinstelling: uit

huish.elektriciteit voorkeur (EME 20)

Instelbereik: aan/uit

Fabrieksinstelling: uit

Hier stelt u het gedeelte van uw installatie in (ruimtetemperatuur, warm tertemperatuur, zwembadtemperatuur) dat moet pro teren van het oversch aan zonne-energie.

Wanneer de zonnepanelen meer elektriciteit produceren dan de F1253PC heeft, wordt de temperatuur in het pand bgesteld en/of de temperatuur het warmtapwater wordt verhoogd.

EME

In dit menu kunt ook instellingen doen die speci ek zn voor uw EME Voor de EME 10 voert u de gegevens in alsof er sprake is van ee sluiting.

Voor de EME 20 kunt u kiezen of u wilt dat huishoudelektriciteit wor teerd boven kamertemperatuur en warmtapwater. Er moet dan wel een energiemeter zn aangesloten op de F1253PC.

Menu 4.2

BEDRFSSTAND

bedrfsstand

Instelbereik: auto, handmatig, add heat only

Standaardwaarde: auto

functies

De bedrfsmodus van de warmtepomp is meestal ingesteld in "auto". U warmtepomp ook instellen in "add. heat only", maar uitsluitend wanneer bverwarming wordt gebruikt, of in "handmatig" en selecteer zelf welke 1 u wilt toestaan.

Wzig de bedrfsstand door de gewenste stand aan te vinken en op dte drukken. Wanneer een bedrijfsstand is geselecteerd, wordt rechts aangwat er is toegestaan in de warmtepomp (doorgekruist = niet toegestaar de selecteerbare alternatieven zn. Om selecteerbare functies te selecteren zn toegestaan of niet, markeert u de functie met behulp van de seleen drukt u op de OK-knop.

Bedrfsstand auto

In deze bedrfsstand selecteert de warmtepomp automatisch welke functie zn toegestaan.

Bedrfsstand handmatig

In deze bedrfsstand kunt u kiezen welke functies zn toegestaan. U ku selectie van "compressor" niet ongedaan maken in de handmatige stand.

Bedrfsstand add. heat only

In deze bedrfsmodus is de compressor niet actief. Er wordt alleen gek maakt van bverwarming.

LET OP!

Als u modus "add. heat only" kiest, wordt de selectie van de c ongedaan gemaakt en zn de energiekosten hoger.

Functions

"compressor" is het apparaat dat verwarming en warmtapwater voor de produceert. Indien "compressor" wordt uitgevinkt in de modus auto, wo weergegeven met een symbool in het hoofdmenu. U kunt "compressor" uitvinken in de handmatige stand.

"addition" is het apparaat dat de compressor helpt de woning en/of he water te verwarmen, wanneer deze de gehele vraag niet alleen kan ve

"heating" betekent dat uw woning wordt verwarmd. U kunt selectie van functie ongedaan maken indien u niet wilt dat de verwarming aan is.

"cooling" betekent dat u b warm weer koeling in de woning krgt. U functie uitvinken als u geen koeling wilt.

LET OP!

Als u de selectie van "addition" ongedaan maakt, kan dat beteker dat er niet voldoende warmte wordt gerealiseerd in de woning.

Menu 4.4

TD & DATUM

Hier kunt u de td, datum, weerg stand en tdzone instellen.

TIP

De td en datum worden matisch ingesteld als de warmtepomp is aangesloten op NIBE Uplink. Voor de td moet eerst de tdzone worden ingesteld.

TAAL

Kies hier de taal waarin u de in wilt a ezen.

U kunt een verlaging van de ver en warmtapwatertemperatuur insteller om het energieverbruik tijdens een tie te verlagen. U kunt ook koelir latie en zwembad instellen, indien functies zn aangesloten.

Als er een ruimtesensor is geïnsta en geactiveerd, is de gewenste ka temperatuur (°C) voor de opgegeveriode ingesteld. Deze instelling geldt alle afgiftesystemen met ruimtesensor

Indien er geen ruimtesensor is geactiveerd, wordt de gewenste verschuiv van de stookln ingesteld. Eén stap is gewoonlk voldoende om de kam peratuur met één graad te veranderen, maar in sommige gevallen kunnen meerdere stappen nodig zn. Deze instelling geldt voor alle afgiftesysteme zonder ruimtesensoren.

Het vakantieprogramma start om 00:00 op de startdatum en stopt om de stopdatum.

TIP

Stop de vakantie-instelling ongeveer een dag voordat u terugkomt, zodat de temperatuur van de kamer en het warmtapwater weer hun de gebruikelke niveaus kunnen terugkeren.

TIP

Stel het vakantieprogramma vooraf in en activeer deze vlak voord vertrekt om het comfort te behouden.

Menu 4.9

GEAVANCEERD

Menu geavanceerd heeft oranje teken is bedoeld voor gevorderde gekers. Dit menu heeft meerdere su nu's.

Menu 4.9.1

FUNCTIE VOORKEUREN

functie voorkeuren

Instelbereik: 0 tot 180 min

Standaardwaarde: 30 min

Kies hier hoe lang de warmtepomp in een bepaalde functie moet werke er twee of meer functies tegelkertd vereist zn. Indien er slechts één is, werkt de warmtepomp uitsluitend in die functie.

De cursor geeft aan op welk punt de warmtepomp in de cyclus zich Indien 0 minuten is geselecteerd, betekent dit dat de vereiste geen pr heeft en alleen wordt geactiveerd wanneer er geen andere vereiste is.

Menu 4.9.2

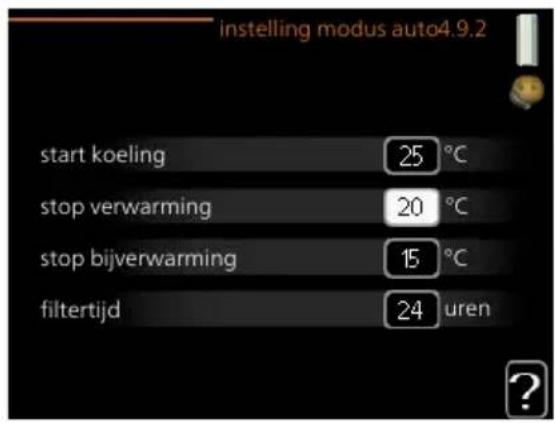

INSTELLING MODUS AUTO

start koeling(benodigde accessoire)

Instelbereik: -20 - 40 °C

Fabrieksinstelling: 25

stop verwarming

Instelbereik: -20 - 40 °C

Standaardwaarde: 17

stop bverwarming

Instelbereik: -25 - 40 °C

Fabrieksinstelling: 5

Itertd

Instelbereik: 0 - 48 u

Standaardwaarde: 24 u

In de bedrfsstand "auto" bepaalt de warmtepomp op basis van de gem buitentemperatuur wanneer de bverwarming en warmteproductie mogen starten en stoppen. U kunt ook de starttemperatuur voor het koelen k Selecteer de gemiddelde buitentemperaturen in dit menu.

LET OP!

Kan niet hoger worden ingesteld dan "stop bverwarming" hoger c "stop verwarming".

Itertd: U kunt ook de td ( Itertd) instellen waarover de gemiddelde te tuur wordt berekend. Indien u 0 selecteert, wordt de huidige buitentem gebruikt.

LET OP!

In systemen waarin verwarmen en koelen via dezelfde leidingen den verzorgd, kan "stop verwarming" op max. "start koeling" word ingesteld als er geen koel-/verwarmingssensor is.

Menu

4.9.3

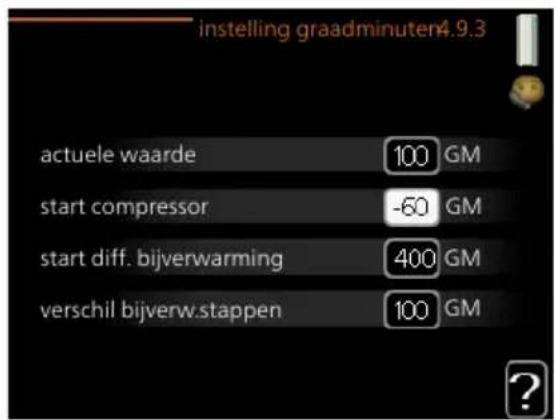

INSTELLING GRAADMINUTEN

actuele waarde

Instelbereik: -3000 - 3000

start compressor

Instelbereik: -1000 - -30

Standaardwaarde: -60

verschil bverw.stappen

Instelbereik: 0 - 1000

Fabrieksinstelling: 100

Graadminuten zn een meting van de huidige warmtevraag in de woning palen wanneer de compressor of de bverwarming wordt gestart/gestopt.

LET OP!

Een hogere waarde voor "start compressor" zorgt voor meer com sorstarts waardoor de compressor sneller slijt. Te lage waarden he schommelende ruimtetemperaturen tot gevolg.

Menu 4.9.4

FABRIEKSINSTELLING GEBRUIKER

Alle instellingen die beschikbaar zijn de gebruiker (inclusief geavanceerde menu's) kunnen hier worden geres naar de standaardwaarden.

LET OP!

Na fabrieksinstelling moeten persoonlijke instellingen, zoals stooklnen, opnieuw worden ingesteld.

Menu 4.9.5

BLOKK. PROGRAMM.

De compressor kan hier worden geprogrammeerd om maximaal twee vers lende perioden te worden geblokke

Wanneer programma actief is, wordt actuele blokkeersymbool in het hoofd nu op het warmtepompsymbool wee geven.

Programmering: Hier kunt u de te periode selecteren.

Geactiveerd: Hier activeert u het programma voor de geselecteerde periode. Ingestelde tden worden niet beïnvloed door een deactivering.

Dag: Selecteer hier op welke dag(en) van de week de programmering passing is. Om het programma voor een bepaalde dag te verwderen, td voor die dag worden gereset door de starttd en stoptd hetzelfde i stellen. Indien de regel "alle" wordt gebruikt, worden alle dagen van de ingesteld volgens deze regel.

Periode: U kunt hier de start- en stoptd voor de geselecteerde dag v programma selecteren.

Blokkering: Hier kunt u de gewenste blokkering selecteren.

Con ict: Als er twee instellingen strdig zn, wordt er een rood uitroepte weergegeven.

Compressor blokkeren.

Bverwarming blokkeren.

TIP

Als u voor elke dag van de week hetzelfde programma wilt ins vult u eerst "alle" in en wzigt u daarna de gewenste dagen.

TIP

Stel de stoptd vroeger in dan de starttd, zodat de periode zich strekt tot na middernacht. De regeling stopt dan de dag erna ingestelde stoptd.

Het programma start altd op de datum waarvoor de starttd is steld.

LET OP!

Een langdurige blokkering kan een verminderd comfort of lager rent tot gevolg hebben.

In de meeste gevallen merkt de warmtepomp bedrijfsstoringen op dit met alarmmeldingen aan en geeft instructies op het display Zie pagina 78 voor informatie over het beheren van alarmmelding Indien de storing niet wordt weergegeven op het display of het niet wordt verlicht, kunt u de volgende gids voor het oplossen blemen gebruiken.

Alarm beheren

B een alarm is er een bepaaring opgetreden, wat wordt aanven doordat de statuslamp van stant groen nu constant rood branden. Daarnaast verschijnt er alarmbelletje in het informatiever ster.

ALARM

B een alarm met een rode status-

lamp is er een storing opgetreden die de warmtepomp niet zel verhelpen. Door de selectieknop te verdraaien en op de OK-toets drukken, kunt u op het display het type alarm bekken en het setten. U kunt er ook voor kiezen om de warmtepomp in te hulpmodus.

info / handeling Hier kunt u lezen wat het alarm betekent en voor het verhelpen van het probleem dat het alarm heeft veroc

alarm resetten In veel gevallen is het voldoende om "alarm reste selecteren om het product te laten terugkeren naar normaal Als er een groene lamp gaat branden na het selecteren van "aten", is het alarm verholpen. Als er nog steeds een rode lamp een menu met de naam "alarm" zichtbaar is op het display, is

bleem dat het alarm veroorzaakt nog steeds aanwezig. Als het verdwnt en vervolgens weer terugkomt, moet u contact opnemer uw installateur.

hulpmodus "hulpmodus" is een type noodstand. Dit betekent dat warmtepomp warmte en/of warmtapwater produceert, zelfs als er probleem is. Dit kan betekenen dat de compressor van de war niet draait. In dit geval produceert het elektrische verwarmingsele warmte en/of warmtapwater.

LET OP!

Om hulpmodus te selecteren, moet een alarmhandeling wordt gekozen in menu 5.1.4.

LET OP!

Het selecteren van "hulpmodus" is iets anders dan het v pen van het probleem dat het alarm heeft veroorzaakt. D tuslamp blft daarom rood.

Indien het alarm niet wordt gereset, neemt u contact op met installateur voor de juiste toe te passen handeling.

Voorzichtig!

LET OP!

Voor onderhoud en ondersteuning hebt u het serienum mer van het product (14 cfers) nodig.

Problemen oplossen

Indien de bedrfsstoring niet wordt weergegeven op het display, de volgende adviezen opvolgen:

BASISHANDELINGEN

Controleer eerst de volgende zaken:

• De stand van de schakelaar .
• Groeps- en hoofdzekeringen van de woning.

• De aardlekschakelaar van de woning.

• De aardlekschakelaar van de warmtepomp.

• Juist ingestelde vermogensregeling.

LAGE TEMPERATUUR OF GEEN WARMTAPWATER

- Mengklep (als er één geïnstalleerd is) te laag ingesteld.

- Stel de mengklep af.

• F1253PC in onjuiste bedrfsstand.

- Open menu 4.2. Als stand "auto" is geselecteerd, selecteert hogere waarde voor "stop bverwarming" in menu 4.9.2.

- Indien de modus "handmatig" geselecteerd is, selecteert u "ac

• Groot warmtapwaterverbruik.

- Wacht totdat het warmtapwater is verwarmd. U kunt een tvergrote warmtapwatercapaciteit (tdelk in luxe) activeren in mer 2.1.

• Te lage warmtapwaterinstelling.

- Open menu 2.2 en selecteer een hogere comfortmodus.

- Te lage of niet werkende priorisering van warmtapwater.

- Gesloten thermostaten in meerdere kamers.

- Zet de thermostaten in zoveel mogelk kamers op maximaal. de kamertemperatuur af via menu 1.1 in plaats van de ther te smoren.

Zie "Bespaartip" voor nadere informatie over hoe u de therm het best kunt instellen.

- Te lage instelwaarde op de automatische verwarmingsregeling.

- Open menu 1.1 "temperatuur" en verhoog de verschuiving va stookln. Indien de kamertemperatuur alleen laag is b koud w moet de helling van de stookln in menu 1.9.1 "stookln naar toe worden bgesteld.

• F1253PC in onjuiste bedrfsstand.

- Open menu 4.2. Als stand "auto" is geselecteerd, selecteert hogere waarde voor "stop verwarming" in menu 4.9.2.

- Indien de modus "handmatig" geselecteerd is, selecteert u "h Indien dit niet genoeg is, selecteert u "addition".

- Te lage of niet werkende priorisering van warmte.

- Open menu 4.9.1 en verhoog de td waarop de verwarming moet krijgen. Let op: als de periode voor verwarming wordt wordt de td voor warmtapwaterproductie verlaagd, waardoor de hoeveelheid warmtapwater kleiner kan worden.

• "Vakantiemodus" geactiveerd in menu 4.7.

- Open menu 4.7 en selecteer "Uit".

- Externe schakelaar voor het wzigen van de geactiveerde kame peratuur.

- Controleer alle externe schakelaars.

- Lucht in het afgiftesysteem.

- Ontlucht het afgiftesysteem .

- Gesloten kleppen naar het klimaatsysteem.

- Open de kleppen (neem contact op met uw installateur voch het lokaliseren ervan).

- Te hoge instelwaarde op de automatische verwarmingsregeling.

- Open menu 1.1 (temperatuur) en beperk de verschuiving var stookln. Indien de kamertemperatuur alleen hoog is b koud v moet de helling van de stooklijn in menu 1.9.1 "stooklijn naar toe worden afgesteld.

- Externe schakelaar voor het wzigen van de geactiveerde kame peratuur.

- Controleer alle externe schakelaars.

ONGELKMATIGE RUIMTETEMPERATUUR.

- Te hoog ingestelde waarde voor "dT b DOT".

- Neem contact op met uw installateur!

- Ongelkmatige doorstroming door de radiatoren.

- Neem contact op met uw installateur!

LAGE SYSTEEMDRUK

- Niet genoeg water in het afgiftesysteem.

- Vul het klimaatsysteem met water en controleer op lekkage. b herhaaldelk bvullen contact op met de installateur.

DE COMPRESSOR START NIET

- Er is geen vraag naar verwarming of koeling en geen vraag water of zwembadverwarming.

Er is geen vraag naar verwarming of koeling en geen vraag water.

- F1253PC vraagt niet om verwarming, koeling of warmtapwate

- Compressor geblokkeerd vanwege de temperatuuromstandigheden.

- Wacht tot de temperatuur binnen het werkbereik van het p ligt.

- Minimale td tussen compressorstarten is nog niet bereikt.

- Wacht ten minste 30 minuten en controleer dan of de cor is gestart.

- Alarm geactiveerd.

- Volg de instructies op het display.

- "add. heat only" wordt geselecteerd.

- Schakel over naar "auto" of "handmatig" in menu 4.2 - "bec

JANKEND GELUID UIT DE RADIATOREN

- Gesloten thermostaten in de kamers en onjuist ingestelde stock

- Zet de thermostaten in zoveel mogelk kamers op maximaal. de stooklijn af via menu 1.1, in plaats van de thermostaten

- Snelheid circulatiepomp te hoog ingesteld.

- Neem contact op met uw installateur!

- Ongelkmatige doorstroming door de radiatoren.

- Neem contact op met uw installateur!

BORRELEND GELUID

Dit deel van het hoofdstuk Storingzoeken is alleen van toepassir het NIBE FLM-accessoire is geïnstalleerd.

- Niet genoeg water in het waterslot.

- Vul het waterslot b met water.

- Gesmoord waterslot.

- Controleer de condenswaterslang en stel deze af.

Uitsluitend bverwarming

Indien u er niet in slaagt de storing te verhelpen en het lukt de woning te verwarmen, kunt u de warmtepomp in de stand only" zetten terwl u op assistentie wacht. Dat betekent dat de pomp uitsluitend het elektrische verwarmingselement gebruikt om warming en/of warmtapwater te produceren.

DE WARMTEPOMP OP DE BVERWARMINGSSTAND INSTELLEN

1. Ga naar menu 4.2 "bedrfsstand".

2. Markeer "add. heat only" met de selectieknop en druk vervc op OK.

3. Ga terug naar het hoofdmenu met een druk op Terug.

Gedetailleerde technische speci caties voor dit product zn te vind de installatiehandleiding (nibenl.nl).

6 Verklarende woordenlst

AANVOERLEIDING

De leiding waardoor het verwarmde water wordt vervoerd van d warmtepomp naar het verwarmingssysteem van de woning (radiatoren/verwarmingsspiraalen).

AANVOERTEMPERATUUR

De temperatuur van het verwarmde water dat de warmtepomp verwarmingssysteem zendt. Hoe kouder de buitentemperatuur, hoe hoger de aanvoerleidingtemperatuur wordt.

AFGIFTESYSTEEM

Het afgiftesysteem wordt ook wel het verwarmings- en/of koelsys genoemd. Het gebouw wordt afgekoeld of verwarmd met behulp radiatoren, vloerspiralen of convectorventilatoren.

AFGIFTESYSTEEM

Leidingen naar het afgiftesysteem van het huis en de condensor het verwarmingssysteem.

De temperatuur waarvan de warmtepomp berekent dat het verwarr systeem deze vereist voor een optimale temperatuur in de woni kouder de buitentemperatuur, hoe hoger de berekende aanvoertem ratuur.

BVERWARMING

De bverwarming is de warmte die in aanvulling op de warmte compressor in uw warmtepomp wordt geproduceerd. Bverwarmers zijn bijvoorbeeld een elektrisch verwarmingselement, elektrische verwmer, gas-/olie-/pellet-/houtbrander of blokverwarming.

BRONSYSTEEM

Bronvloeistofslangen, eventuele boorgaten en de verdamper vormen samen het bronsysteem.

BRONVLOEISTOF

Antivriesvloeistof, bv. ethanol of glycol vermengd met water, die warmte-energie transporteert van de warmtebron (steen/aarde/meerwater) naar de warmtepomp.

BUITENVOELER

Een voeler die zich buitenshuis bevindt. Deze voeler geeft aan warmtepomp aan hoe warm het buiten is.

CIRCULATIEPOMP

Pomp die vloeistof laat circuleren in een leidingsysteem.

COLLECTOR

Slang waardoor de bronvloeistof circuleert in een gesloten systeel tussen de warmtebron en de warmtepomp.

COMPRESSOR

Perst het gasvormige koudemiddel samen. Als het koudemiddel v samengeperst, nemen de druk en de temperatuur toe.

CONDENSOR

Warmtewisselaar waar het warme gasvormige koudemiddel condense (afkoelt en een vloeistof wordt) en de warmte-energie afgeeft aan verwarmings- en warmtapwatersysteem van de woning.

CONVECTOR

Werkt net als een radiator, maar dan met het verschil dat de wordt geblazen. Dit betekent dat de convector kan worden gebr de woning te verwarmen of af te koelen.

COP

Als een warmtepomp een COP heeft van 5, betekent dat dat voor een vfdedeel van uw warmtevraag betaalt. Dit verwst naar ef ciëntie van de warmtepomp. Deze wordt gemeten b verschille meetwaarden, bv.: 0 / 35, waarb 0 staat voor het aantal grade temperatuur van de binnenkomende bronvloeistof en 35 voor het graden van de aanvoertemperatuur.

DOT, DIMENSIONED OUTDOOR TEMPERATURE (BEREKENDE BUITENTEMPERATUUR)

De berekende buitentemperatuur hangt af van de locatie waar u Hoe lager de berekende buitentemperatuur, hoe lager de waarde zn die geselecteerd is b het "selecteren van een stookln".

EFFICIËNTIE

Een meting om te zien hoe effectief de warmtepomp is. Hoe waarde, hoe effectiever de pomp.

ELEKTRISCHE BVERWARMING

Dit is elektriciteit die bvoorbeeld door een elektrische bverwarmin tdens de koudste dagen van het jaar als aanvulling wordt gebru de warmtevraag te dekken die de warmtepomp niet aankan.

EXPANSIEVAT

Reservoir met bronvloeistof of verwarmingsvloeistof dat tot taak h de druk in het bron- of verwarmingsysteem te egaliseren.

EXPANSIEVENTIEL

Klep die de druk van het koudemiddel verlaagt, waarna de tem van het koudemiddel zakt.

FILTERTD

Geeft de tijd aan waarover de gemiddelde buitentemperatuur is be

HUISHOUD-WARMTAPWATER

Het water waarmee men bvoorbeeld een douche neemt.

KOUDEMIDDEL

Substantie die in een gesloten circuit van de warmtepomp circul die door drukveranderingen verdampt of condenseert. Tdens het \ dampen absorbeert het koudemiddel warmte-energie en tdens het condenseren geeft het koudemiddel warmte-energie af.

MENGKLEP

Een klep die koud water mengt met het warme water dat de

NIVEAUREGELAAR

Accessoire die het niveau in het niveaureservoir waarneemt en eefageeft indien het niveau te ver zakt.

NIVEAURESERVOIR

Gedeeltelk transparant reservoir met bronvloeistof dat tot taak hee de druk in het bronsysteem te egaliseren. Wanneer de temperat de bronvloeistof toe- of afneemt, verandert de druk in het syste het niveau in het niveaureservoir ook.

NOODSTAND

Een stand die met de schakelaar kan worden geselecteerd in h van een storing. Hierdoor stopt de compressor. Wanneer de warm in de noodstand staat, wordt het gebouw en/of het warmtapwat warmd met een elektrische bverwarming.

OVERSTORTVENTIEL

Een klep die opent en een kleine hoeveelheid vloeistof doorlaat de druk te hoog is.

PASSIEVE KOELING

De koude bronvloeistof uit collector/boorgat wordt gebruikt om de af te koelen.

PASSIEVE KOELING

Zie "Vre koeling".

PRESSOSTAAT

Drukschakelaar die een alarm laat afgaan en/of de compressor s' indien er een druk ontstaat in het systeem die niet is toegest hogedrukpressostaat wordt geactiveerd wanneer de condensdruk te groot wordt. Een lagedrukpressostaat wordt geactiveerd wanneer c verdampingsdruk te laag is.

RADIATOR

Een ander woord voor verwarmingselement. Deze moeten worden met water om te kunnen worden gebruikt in combinatie met de

RETOURLEIDING

De leiding waardoor het water wordt teruggeleid van het verwa systeem van de woning (radiatoren/verwarmingsspiraalen) naar de v warmingspomp.

RETOURTEMPERATUUR

De temperatuur van het water dat terugkeert naar de warmtepom de warmte-energie is afgegeven aan de radiatoren/verwarmingsspiraale

RUIMTEVOELER

Een voeler die zich binnenshuis bevindt. Deze voeler geeft aan warmtepomp aan hoe warm het binnenshuis is.

SHUTTLEKLEP

Een klep die vloeistof in twee richtingen kan sturen. Een shuttl vloeistof naar het klimaatsysteem stuurt als de warmtepomp warr voor het huis produceert, en naar de boiler als de warmtepomp water produceert.

SPIRAALTANK

Een verwarming met een spiraal erin. Het water in de spiraal water in de verwarming.

STOOKLN

De stookIn bepaalt welke warmte de warmtepomp moet produce afhankelk van de buitentemperatuur. Indien er een hoge waarde geselecteerd, geeft dit aan de warmtepomp aan dat deze veel moet produceren wanneer het buiten koud is om een warme bi peratuur te verkrgen.

STORINGEN IN COMFORT

Comfortverstoringen zn ongewenste veranderingen in het warme w ter/binnenhuiscomfort, bvoorbeeld als de temperatuur van het warr water te laag is of als de binnentemperatuur niet op het gewe ligt.

Een storing in de warmtepomp is soms merkbaar in de vorm verstoring van het comfort.

In de meeste gevallen merkt de warmtepomp bedrijfsstoringen op dit met alarmmeldingen aan en geeft instructies op het display

VENTILATORCONVECTOREN

Een soort convector, maar dan met hulpventilator die hete of k de woning in blaast.

VERDAMPER

Warmtewisselaar waar het koudemiddel verdampt door de warmte-energie terug te winnen uit de bronvloeistof die vervolgens afko

WARMTEFACTOR

Meting om te zien hoeveel warmte-energie de warmtepomp afgeverhouding tot de benodigde elektrische energie voor haar werkin andere term hiervoor is COP.

WARMTEWISSELAAR

Apparaat dat warmte-energie van het ene naar het andere midde draagt, zonder de middelen te mengen. Voorbeelden van warmtev laars zn onder meer verdampers en condensors.

Index

A

Alarm, 78

Alarm beheren, 78

B

Bediening, 17

Belangrke informatie, 4

Installatiegegevens, 4

Serienummer, 6

Veiligheidsinformatie, 5

Bespaartips, 22

Stroomverbruik, 23

C

Contact met de F1253PC, 12

Display-eenheid, 12

Menusysteem, 15

D

De warmtapwatercapaciteit instellinstallatiegegevens, 4

len, 46

De warmtepomp: het hart van

huis, 10

De warmtepomp afstellen, 55

Display, 13

Display-eenheid, 12

Display, 13

OK-toets, 13

Schakelaar, 14

Selectieknop, 13

Statuslamp, 13

Toets Terug, 13

Door de vensters scrollen, 21 o

E

Een waarde instellen, 19

F

F1253PC - tot uw dienst, 26

De warmtapwatercapaciteit in- stellen, 46

De warmtepomp afstellen, 55

Het binnenklimaat instellen, 26

Informatie verkrgen, 51

H

Helpmenu, 21

Het binnenklimaat instellen, 26

Het virtuele toetsenbord gebrui-

ken, 20

|

Informatie verkrgen, 51

llinstallatiegegevens, 4

M

het Menu selecteren, 17

Menusysteem, 15

Bediening, 17

Door de vensters scrollen, 21

Een waarde instellen, 19

Helpmenu, 21

Het virtuele toetsenbord gebruiken, 20

Menu selecteren, 17

Opties selecteren, 18

0

OK-toets, 13

Onderhoud van de F1253PC

Bespaartips, 22

Regelmatige controles, 22

Opties selecteren, 18

P

Problemen oplossen, 79

R

Regelmatige controles, 22

s

Schakelaar, 14

Selectieknop, 13

Serienummer, 6

Statuslamp, 13

Uitsluitend bverwarming, 83

V

Veiligheidsinformatie, 5

Symbolen, 6

Verklarende woordenlst, 85

Verstoringen van comfort

Alarm, 78

Alarm beheren, 78

Problemen oplossen, 79

Uitsluitend bverwarming, 83

W

Warmtepompfunctie, 11

Contactgegevens

AT KNV Energietechnik GmbH, Gahberggasse 11, AT-4861 Schöring Tel: [phone] E-mail: [e-mail] www.knv.at

CH NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: [phone] E-mail: [e-mail] www.nibe.ch

Voor landen die niet in deze lijst staan kunt u contact opnemen met of kunt u kken op www.nibe.eu voor meer informatie.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

[e-mail]

nibe.eu

Deze handleiding is een publicatie van NIBE Energy Systems. Alle productillustraties, feiten en speci caties zn gebaseerd op informatie beschikbaar op het moment van goedkeuring van de publicatie. NIBE Energy Systems behoudt zich het recht voor op feitelke of zetfouten in deze handleiding.
