Type product	Wasdroger
Merk	Bosch
Model	WTN83206FG
Afmetingen (H x B x D)	84,2 x 59,8 x 61,3 cm
Diepte met gesloten deur	65,1 cm
Diepte met geopende deur	108,3 cm
Gewicht	39,0 kg
Maximale belading	7,0 kg
Netspanning	220-240 V, 50 Hz
Minimale installatiezekering	13/10 A
Nominaal vermogen	2800/2100 W
Stroomverbruik uit-toestand	0,15 W
Stroomverbruik niet-uitgeschakeld	0,50 W
Omgevingstemperatuur	5 °C tot 35 °C
Lengte netsnoer	145 cm
Programma's	Katoen Kastdroog extra, Katoen Kastdroog, Katoen Strijkdroog, Kreukherstellend Kastdroog extra, Kreukherstellend Kastdroog, Kreukherstellend Strijkdroog, Mix, Delicaat, AllergyPlus, Sport, Extra snel 15', Extra snel 40', Wol finish, Tijdprogramma koud, Tijdprogramma warm
Droogsysteem	Condensdroger met warmtepomp
Veiligheidsfuncties	Kinderslot, oververhittingsbeveiliging
Onderhoud	Pluizenfilter reinigen, condenswaterreservoir legen, bodemeenheid reinigen, vochtigheidssensor reinigen

Veelgestelde vragen - WTN83206FG BOSCH

Hoe installeer ik de waterafvoerslang?

Verwijder eerst de condenswaterslang van de aansluiting. Schuif vervolgens de waterafvoerslang tot aan de aanslag op de aansluiting en plaats deze in de slanggeleiding. Sluit de slang aan op de afvoer (sifon, wastafel of goot) op een hoogte van 80-100 cm. Zorg dat de slang niet geknikt is.

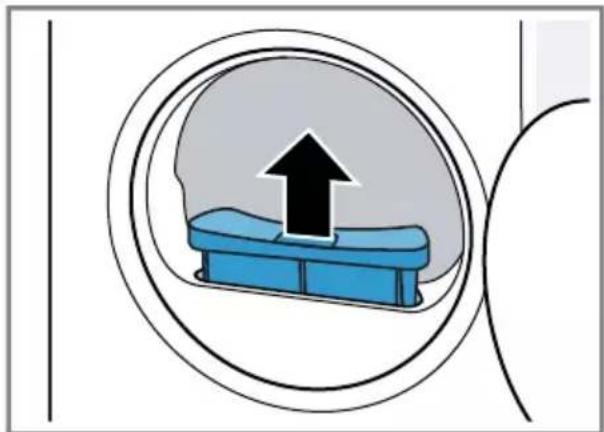

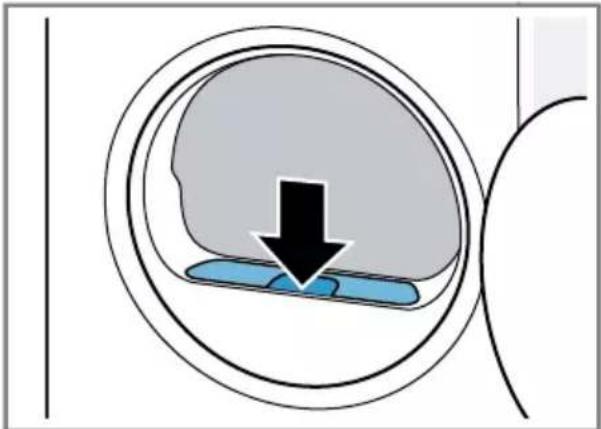

Wat moet ik doen als het pluizenfilter verstopt is?

Open de deur en verwijder het pluizenfilter. Maak het open en reinig het grondig onder stromend warm water. Laat het goed drogen voordat u het terugplaatst. Zorg dat er geen pluizen in het luchtkanaal vallen.

Hoe stel ik het droogdoel in?

Kies een automatisch programma en druk op de toets Droogtegraad om het droogdoel aan te passen. U kunt kiezen uit strijkdroog, kastdroog of kastdroog extra. Het display toont het gekozen niveau.

Wat betekent 'Hot' op het display?

Hot geeft aan dat het afkoelproces actief is. Het apparaat koelt het wasgoed enkele minuten bij draaiende trommel om schade te voorkomen. Wijzig het programma niet tijdens deze fase. Het dooft wanneer het wasgoed is afgekoeld.

Hoe activeer ik het kinderslot?

Druk gedurende ca. 3 seconden op beide toetsen Start/Bijvullen en Droogtegraad (aangeduid met symbool). Het display toont het symbool. Het kinderslot blijft actief, ook na uitschakelen of stroomuitval.

Waarom is de droogtijd te lang?

Mogelijke oorzaken: een verstopt pluizenfilter, te hoge of te lage omgevingstemperatuur, onvoldoende ventilatie, een vervuilde warmtewisselaar of een te hoge belading. Reinig het pluizenfilter en de bodemeenheid, en controleer de omgevingstemperatuur (5-35 °C).

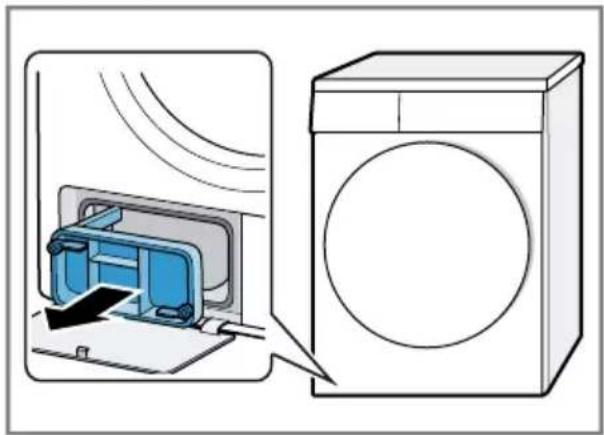

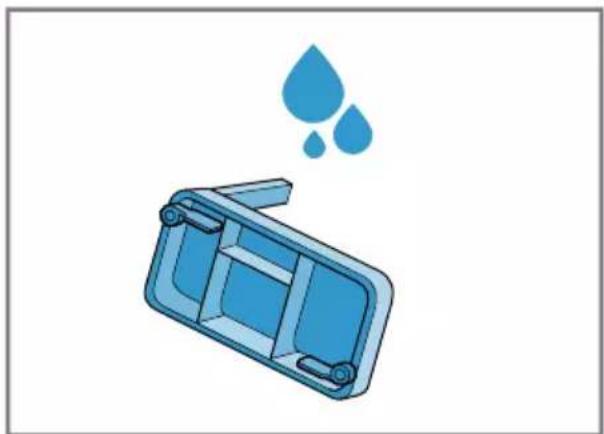

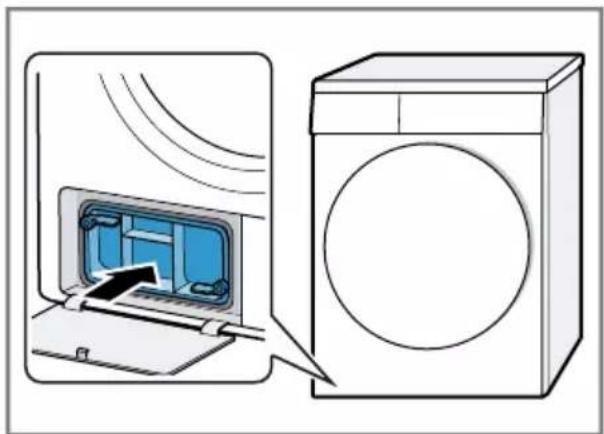

Hoe reinig ik de bodemeenheid?

Laat het apparaat 30 minuten afkoelen. Open de serviceklep en de hendel van de warmtewisselaarafdekking. Trek de warmtewisselaar horizontaal uit en reinig deze aan alle zijden onder stromend water. Droog hem af en plaats terug. Sluit de afdekking en de serviceklep.

Wat is het maximale gewicht dat ik kan drogen?

De maximale belading is 7,0 kg voor katoenprogramma's. Voor andere programma's gelden lagere maximale gewichten, bijvoorbeeld 3,5 kg voor kreukherstellend en 2,0 kg voor delicaat. Raadpleeg de programmatabel in de handleiding.

Kan ik wol in deze droger drogen?

Ja, gebruik het programma Wol finish (max. 0,5 kg). Het textiel wordt pluiziger maar niet volledig droog. Na het programma het wasgoed uitnemen en laten drogen. Gebruik de wolkorf voor losse items zoals sportschoenen.

Wat moet ik doen als het apparaat niet start?

Controleer of de netstekker is aangesloten en het kinderslot is uitgeschakeld. Zorg dat er een programma is geselecteerd en druk op Start/Bijvullen. Controleer of de waterafvoerslang correct is aangesloten en het condenswaterreservoir niet vol is.

GEBRUIKSAANWIJZING WTN83206FG BOSCH

[nl] Gebruikershandleiding en installatie-instructies

Raadpleeg de Digitale Gebruikersgids voor meer informatie.

1.1 Algemene aanwijzingen ..... 4
1.2 Bestemming van het apparaat 4
1.3 Inperking van de gebruikers ..... 4
1.4 Veilige installatie.... 5
1.5 Veiliger gebruik 7
1.6 Veilige reiniging en onder- houd 10

2 Materiële schade vermijden ..... 11

3 Milieubescherming en besparing.... 11

3.1 Afvoeren van de verpakking ... 11
3.2 Energie besparen.... 11
3.3 Energiebesparingsmodus ..... 12

4 Opstellen en aansluiten ...... 12

4.1 Apparaat uitpakken 12
4.2 Leveringsomvang 12
4.3 Vereisten ten aanzien van de opstelplaats 13

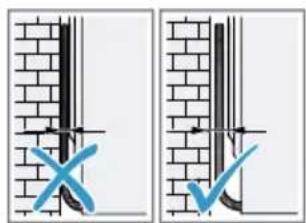

4.4 Waterafvoerslang.... 13
4.5 Stellen van het apparaat ..... 16
4.6 Apparaat elektrisch aansluiten.... 16

5 Uw apparaat leren kennen...... 17

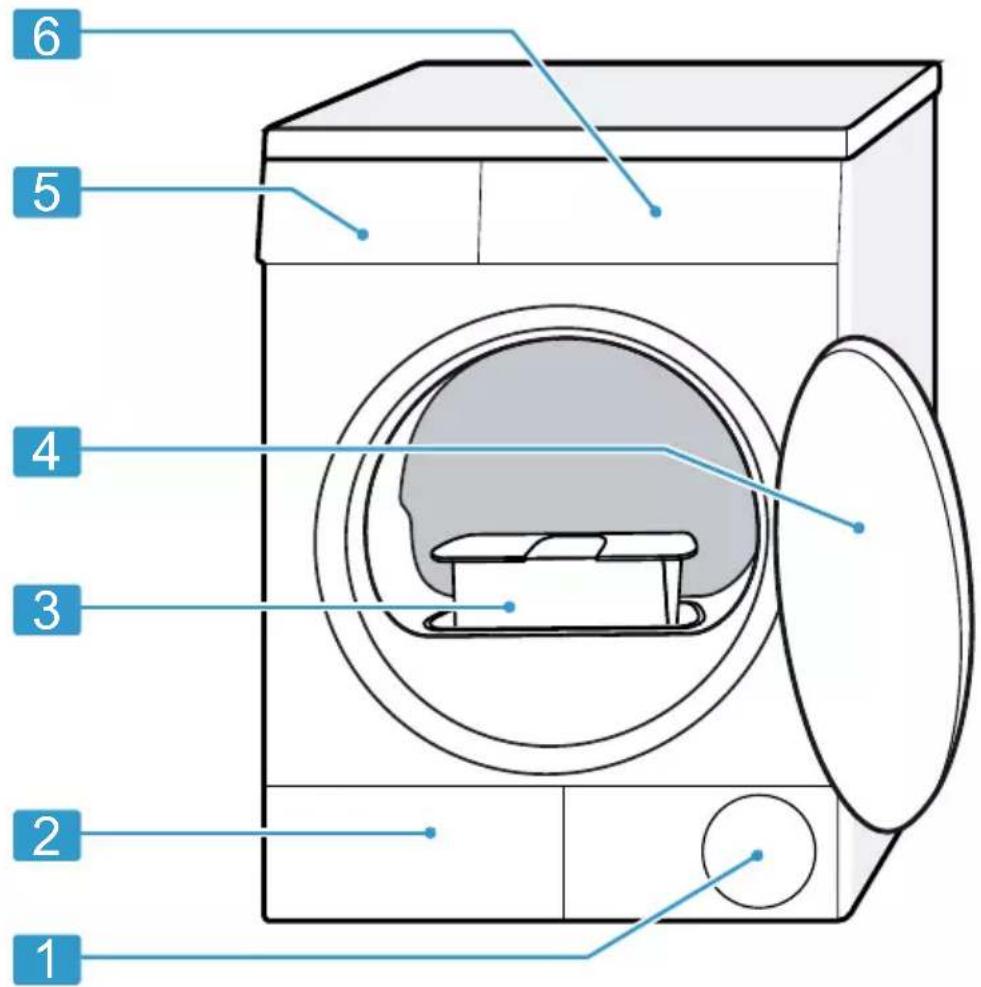

5.1 Apparaat.... 17
5.2 Bedieningspaneel.... 18

6 Display 19

7 Knoppen 21

8 Droogdoel 23

8.1 Droogdoel wijzigen...... 23
8.2 Droogdoel aanpassen.... 23

9 Programma's 24

9.1 Automatische programma's .... 24
9.2 Tijdprogramma's.... 25

10 Accessoires...... 27

11 Wasgoed.... 28

11.1 Wasgoed voorbereiden...... 28

12 De Bediening in essentie...... 28

12.1 Apparaat inschakelen...... 28
12.2 Programma instellen 28
12.3 Programma-instellingen aanpassen.... 28
12.4 Trommel vullen met was- goed 28
12.5 Starten van het programma .. 29
12.6 Geactiveerde programma- eindtijd wijzigen 29
12.7 Wasgoed bijvullen 29
12.8 Progr. annuleren.... 29
12.9 Wasgoed uitnemen 29
12.10 Apparaat uitschakelen...... 29
12.11 Pluizenfilter 29
12.12 Condenswaterreservoir ..... 31

13 Kinderslot 32

13.1 Kinderslot inschakelen ..... 32
13.2 Kinderslot deactiveren...... 32

14 Basisinstellingen 33

14.1 Overzicht over de basisinstellingen 33
14.2 Basisinstellingen wijzigen..... 34

15 Reiniging en onderhoud ..... 34

15.1 Tips voor de reiniging en het onderhoud.... 34

15.2 Bodemeenheid 35
15.3 Vochtigheidssensor...... 37

16 Storingen verhelpen 38

17 Transporteren, opslaan en afvoeren.... 42

17.1 Apparaat voor het transport voorbereiden 42

17.2 Afvoeren van uw oude apparaat 42

18 Servicedienst.... 43

18.1 Productnummer (E-nr.) en productienummer (FD) ...... 43

19 Verbruikswaarden.... 44

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Bewaar de gebruiksaanwijzing en de productinformatie voor later gebruik of voor volgende eigenaren.
■ Sluit het apparaat in geval van transportschade niet aan.

1.2 Bestemming van het apparaat

Gebruik het apparaat uitsluitend:

■ om voor de droger geschikte en met water gewassen textiel te drogen en op te frissen.
■ voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.
■ tot een hoogte van 4000 m boven zeeniveau.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toe-zicht staan of zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen.

Kinderen mogen niet met het apparaat spelen.

Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen indien deze niet onder toezicht staan.

Zorg ervoor dat kinderen tot 3 jaar en huisdieren niet bij het apparaat kunnen komen.

1.4 Veilige installatie

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige installaties zijn gevaarlijk.

• Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.
• Het apparaat uitsluitend via een volgens de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom aansluiten.
• Het randaardesysteem van de elektrische huisinstallatie moet conform de elektrotechnische voorschriften zijn geïnstalleerd. De installatie moet zijn voorzien van een afdoende grote aderdiameter.

- Bij het gebruik van een aardlekschakelaar alleen een type met het teken gebruiken.

- Nooit het apparaat via een externe schakelinrichting voeden, bijvoorbeeld een tijdschakelaar of besturing op afstand.

- Nooit het apparaat op een stroomcircuit aansluiten dat regelmatig door het nutsbedrijf wordt in- en uitgeschakeld.

- Wanneer het apparaat is ingebouwd, moet de netstekker van de netaansluitkabel vrij toegankelijk zijn, of wanneer vrije toegang niet mogelijk is, moet in de vast geplaatste elektrische installatie een alpolige scheidingsinrichting volgens de installatievoorschriften worden ingebouwd.

- Bij het opstellen van het apparaat erop letten dat het netsnoer niet wordt afgeklemd of beschadigd.

Een beschadigde isolatie van het netsnoer is gevaarlijk.

- Nooit het aansluitsnoer met hete apparaatonderdelen of warm-tebronnen in contact brengen.

- Nooit het aansluitsnoer met scherpe punten of randen in contact brengen.

- Het aansluitsnoer nooit knikken, knellen of veranderen.

Het gebruik van een verlengd netsnoer en niet-toegestane adapters is gevaarlijk.

- Geen verlengsnoeren of meervoudige stopcontacten gebruiken.

nl Veiligheid

• Alleen door de fabrikant goedgekeurde adapters en netsnoeren gebruiken.
• Wanneer het netsnoer te kort is en er geen langer netsnoer beschikbaar is, neem dan contact op met een elektrospeciaalzaak om de huisinstallatie aan te passen.

Het hoge gewicht van het apparaat kan bij het optillen letsels veroorzaken.

▶ Het apparaat niet alleen optillen.

Als dit apparaat op ondeskundige wijze in een was-droogzuil wordt opgesteld, kan het opgestelde apparaat naar beneden val- len.

• De droger uitsluitend met de verbindingset van de drogerfabrikant op een wasmachine stapelen
  → "Accessoires", Pagina 27 Een andere plaatsingsmethode is niet toegestaan.
• Het apparaat niet in een was-droogzuil opstellen als de droger-fabrikant geen passende verbindingsset aanbiedt.
• Geen apparaten van verschillende fabrikanten en met verschillende diepte en breedte in een was-droogzuil opstellen.
• Geen was-droogzuil op een platform opstellen, de apparaten kunnen kantelen.

Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

▶ Verpakkingsmateriaal uit de buurt van kinderen houden.
▶ Laat kinderen niet met verpakkingsmateriaal spelen.

⚠️ VOORZICHTIG – Kans op letsel!

Het apparaat kan tijdens het bedrijf trillen of bewegen.

• Het apparaat op een schone, vlakke en stevige ondergrond opstellen.
• Het apparaat middels de apparaatvoeten en een waterpas horizontaal stellen.

Bij ondeskundig gelegde slangen en netaansluitleidingen bestaat er struikelgevaar.

- De slangen en aansluitkabels zodanig leggen dat men er niet over kan struikelen.

Wanneer het apparaat aan uitstekende onderdelen wordt ver- plaatst, zoals bijvoorbeeld de vuldeur, dan kunnen de onderdelen afbreken.

- Het apparaat niet aan uitstekende onderdelen verplaatsen.

⚠️ VOORZICHTIG – Kans op snijden!

Scherpe randen aan het apparaat kunnen bij aanrakingen tot snijwonden leiden.

- Het apparaat niet aan scherpe randen aanraken.

- Veiligheidshandschoenen gebruiken bij installatie en transport van het apparaat.

1.5 Veiliger gebruik

⚠ WAARSCHUWING – Kans op elektrische schok!

Een beschadigd apparaat of een beschadigd netsnoer is gevaarlijk.

▶ Nooit een beschadigd apparaat gebruiken.
- Nooit aan het netsnoer trekken, om het apparaat van het elektriciteitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken.
- Wanneer het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de zekering in de meterkast uitschakelen.
- Contact opnemen met de servicedienst. → Pagina 43 Binnendringend vocht kan een elektrische schok veroorzaken.
- Gebruik het apparaat alleen in gesloten ruimtes. - Stel het apparaat nooit bloot aan grote hitte en vochtigheid.
- Geen stoomreiniger, hogedrukreiniger, slangen of sproeiers gebruiken om het apparaat te reinigen.

⚠ WAARSCHUWING – Kans op gevaar voor de gezondheid!

Kinderen kunnen zich in het apparaat opsluiten en in levensgevaar geraken.

• Het apparaat niet opstellen achter een deur die het openen van de apparaatdeur blokkeert of verhindert.
• Bij afgedankte apparaten de stekker van het netsnoer uit het stopcontact halen, daarna het netsnoer doorknippen en het slot van de apparaatdeur dusdanig beschadigen, dat de apparaatdeur niet langer sluit.

Kinderen kunnen kleine onderdelen inademen of inslikken en hierdoor stikken.

• Kleine onderdelen uit de buurt van kinderen houden.
• Kinderen niet met kleine onderdelen laten spelen.

Kolenstof of meel in de omgeving van het apparaat kan tot explosies leiden.

- Tijdens het gebruik de omgeving van het apparaat schoon houden.

Het condenswater van dit apparaat is geen drinkwater en kan met pluizen zijn verontreinigd.

- Het condenswater van het apparaat niet drinken of verder gebruiken.

Was- en verzorgingsmiddelen kunnen bij inname tot vergiftigingen leiden.

▶ Bij per ongeluk inslikken een arts raadplegen.

- Was- en verzorgingsmiddelen buiten bereik van kinderen bewaren.

Resten in het pluizenfilter kunnen bij het drogen ontsteken.

▶ Het pluizenfilter regelmatig reinigen.

Licht ontvlambare voorwerpen, zoals aanstekers, of lucifers, kunnen bij het drogen ontsteken.

- Vóór het drogen alle licht ontvlambare voorwerpen uit de zakken van het wasgoed verwijderen.

Wanneer ongewassen wasgoed met oplosmiddelen, olie, was, wasverwijderaar, verf- vet- of vlekverwijderaar in contact was, kan deze bij het drogen ontvlammen.

• Geen ongewassen wasgoed in dit apparaat drogen.
• Het wasgoed voor het drogen grondig met heet water en was-middel spoelen.
• Niet het apparaat gebruiken, wanneer het wasgoed daarvoor met industriële chemicaliën worden gereinigd.

Het wasgoed werd bij voortijdig afbreken van het drogen niet voldoende gekoeld en kan ontvlammen.

• Het droogprogramma niet voortijdig afbreken.
• Het wasgoed bij voortijdig afbreken van het drogen direct uitne- men en uitspreiden.

⚠️ VOORZICHTIG – Kans op letsel!

Bij het op het apparaat klimmen of klauteren kan de afdekplaat breken.

▶ Niet op het apparaat klimmen of klauteren.

Bij het zitten of leunen op de geopende deur kan het apparaat kantelen.

• Niet op de apparaatdeur zitten of leunen.
• Geen voorwerpen op de apparaatdeur plaatsen.

Grijpen in de draaiende trommel kan tot letsel aan de handen leiden.

- Wacht tot de trommel volledig stil staat voordat u met uw hand in de trommel grijpt.

⚠️ VOORZICHTIG – Kans op brandwonden!

De achterwand van het apparaat wordt heet tijdens bedrijf.

▶ Raak de hete achterwand niet aan.
- Kinderen uit de buurt houden van de hete achterwand.

nl Veiligheid

- Het apparaat met de achterwand dicht tegen een muur opstellen.

1.6 Veilige reiniging en onderhoud

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Het toestel of de eigenschappen van het toestel nooit technisch veranderen.
  ▶ Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Binnendringend vocht kan een schok veroorzaken.

• Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen.
• Geen stoomreiniger, hogedrukreiniger, slangen of sproeiers gebruiken om het apparaat te reinigen.

Het gebruiken van niet originele reserveonderdelen en niet originele accessoires is gevaarlijk.

- Gebruik uitsluitend originele reserve-onderdelen en originele accessoires van de fabrikant.

Bij het gebruik van oplosmiddelhoudende reinigingsmiddelen kunnen giftige dampen ontstaan.

- Geen oplosmiddelhoudende reinigingsmiddelen gebruiken.

2 Materiële schade vermijden

LET OP!

Een verkeerde dosering van wasverzachters, wasmiddelen, verzorgingsmiddelen en reinigingsmiddelen kan de werking van het apparaat beïnvloeden.

- De doseeraanbevelingen van de fabrikant aanhouden.

Het overschrijden van de maximale beladingshoeveelheid heeft invloed op de werking van het apparaat.

- De maximale beladingshoeveelheid voor elk programma aanhouden en niet overschrijden. → "Programma's", Pagina 24

Oververhitting van het apparaat kan de werking van het apparaat beïnvloeden.

• Tijdens het gebruik de ventilatie-opening aan het apparaat vrijhouden.
• Voor voldoende ventilatie in de ruimte zorgen.

Lichte objecten, zoals haren en plui- zen, kunnen tijdens het bedrijf van de ventilatieopening van het apparaat worden ingezogen en de werking van het apparaat beïnvloeden.

• Houd tijdens het gebruik van het apparaat de omgeving schoon.
• Lichte objecten uit de buurt van het apparaat houden.

Schuimstof of schuimrubber kan bij het drogen vervormen of smelten.

- Geen schuimstofhoudende of schuimrubberhoudend wasgoed drogen.

Ongeschikte reinigingsmiddelen kunnen de oppervlakken van het apparaat beschadigen.

• Geen scherpe of schurende reini-gingsmiddelen gebruiken.

• Geen sterk alcoholhoudende reini-gingsmiddelen gebruiken.

• Geen harde schuur- of afwas- sponsjes gebruiken.

• Het apparaat uitsluitend reinigen met water en een zachte, vochtige doek.
• Bij contact met het apparaat direct alle wasmiddelresten, sproeinevel-resten of restanten verwijderen.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpak- king

De verpakkingsmaterialen zijn milieu-vriendelijk en kunnen worden hergebruikt.

- De afzonderlijke componenten op soort gescheiden afvoeren.

Als u deze aanwijzingen opvolgt, verbruikt uw apparaat minder stroom.

Apparaat in een goed geventileerde ruimte gebruiken en ventilatieopening van het apparaat vrijhouden.

- Een gehinderde luchtuitwisseling verlengt de programmaduur en verhoogt het energieverbruik.

Vóór het drogen het wasgoed in de wasmachine centrifugeren.

√ Vochtiger wasgoed verlengt de programmaduur en verhoogt het energieverbruik.

Maximale beladingshoeveelheid van de programma's in acht nemen.

→ "Programma's", Pagina 24

- Een overschrijding van de maximale beladingshoeveelheid verlengt de programmaduur en verhoogt het energieverbruik.

Na het drogen het pluizenfilter reinigen → Pagina 29.

- Een verontreinigd pluizenfilter vermindert de luchtstroom in het apparaat, verlengt de programma-duur en verhoogt het energieverbruik.

Regelmatig de bodemeenheid reinigen → Pagina 35.

- Een verontreinigde warmtewisse-laar verlengt de programmaduur en verhoogt het energieverbruik.

3.3 Energiebesparingsmodus

Wanneer u het apparaat langere tijd niet bedient, dan schakelt het apparaat automatisch naar de energiebespaarstand. Alle aanwijzingen verdwijnen en Start/Bijvullen knippert. De energiebespaarmodus wordt afgesloten, wanneer u het apparaat opnieuw bedient.

4 Opstellen en aansluiten

4.1 Apparaat uitpakken

LET OP!

Voorwerpen die in de trommel achterblijven, en die niet voor het gebruik van het apparaat bedoeld zijn, kunnen tot materiële- en apparaatschade leiden.

- Voor gebruik alle deze voorwerpen en de meegeleverde accessoires uit de trommel verwijderen.

1. Verwijder verpakkingsmateriaal en bescherming volledig van het apparaat.
   → "Afvoeren van de verpakking", Pagina 11
2. Controleer het apparaat op zichtbare beschadigingen.
3. De deur openen.
4. Verwijder de accessoires uit de trommel.
5. De deur sluiten.

4.2 Leveringsomvang

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering.

LET OP!

Het gebruik met onvolledig of defect toebehoren kan de werking van het apparaat hinderen of materiële schade en schade aan het apparaat veroorzaken.

• Het apparaat niet met onvolledig of defect toebehoren gebruiken.
• Het toebehoren vóór het gebruik van het apparaat vervangen.

→ "Accessoires", Pagina 27

Inbegrepen in de levering	Beschrijving
	Wasdroger
	Begeleidende documenten
	Waterafvoerslang met aansluita-adapter, bevestigingsmateriaal en bochtstuk.→ "Wateraf-voerslang", Pagina 13

4.3 Vereisten ten aanzien van de opstelplaats

LET OP!

Wanneer het apparaat meer dan 40° wordt gekanteld, dan kan restwater uit het apparaat lopen en materiële schade veroorzaken.

• Kantel het apparaat voorzichtig.
• Transporteer het apparaat rechtop. Bevriezend restwater in het apparaat kan leiden tot beschadiging van het apparaat.
• Het apparaat niet op vorstgevoelige plaatsen of buiten plaatsen en gebruiken.

Opstelplaats Eisen

Op de vloer Het apparaat op

een schoon, effen en vast oppervlak plaatsen. Het apparaat stellen → Pagina 16.

Opstelplaats Eisen

In een was- droogzuil

Het apparaat alleen met de originele verbindingsset van de drogerfabrikant in een was-droogzuil opstellen.

■ Verbindingsset met uittrekbaar werkplad → Pagina 27
■ Verbindingsset → Pagina 27

Dit apparaat alleen op een wasmachine van dezelfde fabrikant plaatsen. De diepte en breedte van dit apparaat moeten met de afmetingen van de wasmachine overeenkomen. De was-droogzuil niet op een platform plaatsen.

Aan een wand Geen slangen en netaansluiting tussen wand en apparaat inklem- men.

netaansluiting tussen wand en apparaat inklem- men.

4.4 Waterafvoerslang

Tijdens het drogen ontstaat condenswater dat uw apparaat in het condenswaterreservoir verzamelt. Ge-

nl Opstellen en aansluiten

bruik de waterafvoerslang om overtol- lig condenswater direct in het afval- water te leiden.

Opmerkingen

■ Gebruik dit apparaat met de mee-geleverde waterafvoerslang.
→ "Waterafvoerslang aansluiten", Pagina 14
Als u de waterafvoerslang aansluit, hoeft u niet regelmatig het condenswaterreservoir te legen.
→ "Condenswaterreservoir legen", Pagina 31
■ U kunt dit optionele
→ "Accessoires", Pagina 27 bij de servicedienst bestellen.

Waterafvoerslang aansluiten

Als u het condenswaterreservoir van het apparaat niet regelmatig wenst te legen, sluit u de waterafvoerslang aan.

LET OP!

Bij het gebruik van het apparaat zonder een vakkundig aangesloten condenswaterslang of waterafvoerslang kan vloeistof uit het aansluitstuk lekken.

- Vóór het gebruik van het apparaat de condenswaterslang of de waterafvloerslang op vakkundige wijze de aansluiting aansluiten.

Vereisten

■ Het apparaat en het toebehoren zijn uitgepakt.
→ "Apparaat uitpakken", Pagina 12
■ Het apparaat is op de opstellingsplaats opgesteld.
→ "Vereisten ten aanzien van de opstelplaats", Pagina 13

1. De condenswaterslang van de aansluiting trekken.

De condenswaterslang is af fabriek op de aansluiting aangesloten.

Opmerking: Bij het verwijderen van de condenswaterslang kan vloeistof uit de aansluiting naar buiten komen.

1. De condenswaterslang op de houder schuiven.

1. De waterafvoerslang tot aan de aanslag op de aansluiting schui-ven.

1. De waterafvoerslang in de slang- geleiding plaatsen.

Zorg ervoor dat de waterafvoerslang niet wordt geknikt.

1. Het apparaat op de waterafvoer aansluiten.

→ "Aansluitsoorten waterafvoer", Pagina 15

Tip: Om het condenswater opnieuw in het condenswaterreservoir te verzamelen, bijv. bij een wijziging van standplaats van het apparaat, maakt u deze stappen ongedaan in omgekeerde volgorde.

Aansluitsoorten waterafvoer

LET OP!

Bij een verstopte of afgesloten afvoer kan opgehoopt afvalwater in het apparaat terugstromen.

- Vóór het gebruik van het apparaat ervoor zorgen dat het afvalwater snel wegstroomt en verstoppingen verhelpen.

Afvoer in een si- fon.

De aansluitpositie met een slangklem (12-22 mm) borgen.

De wateraf- voerslang met een slanggelei- ding op minimaal 80 cm en maxi- maal 100 cm hoogte bevesti- gen.

Opmerking: Met de Y-verdeler → Pagina 27

kunt u de water- afvoerslang van een extra appa- raat zoals bijv. een wasmachine op dezelfde af- voer van de sifon aansluiten.

Afvoer in een wastafel.

De wateraf- voerslang com- pleet door de bocht

→ Pagina 13 schuiven en met het bevestigings- materiaal vastzet- ten.

De bocht op maximaal 100 cm hoogte bevestigen.

Afvoer in een goot.

De wateraf- voerslang com- pleet door de bocht → Pagina 13 schuiven en met het bevestigings- materiaal vastzet- ten. De bocht aan de goot bevestigen.

4.5 Stellen van het apparaat

Om geluiden en trillingen te reduce- ren, moet u het apparaat horizontaal stellen.

- Om het apparaat te stellen, aan de apparaatvoetjes draaien. De horizontale afstelling van het apparaat met waterpas controleren.

Alle apparaatvoeten moeten stevig op de grond staan.

4.6 Apparaat elektrisch aan-sluiten

1. De netstekker van het aansluit- snoer van het apparaat in een stopcontact in de omgeving van het apparaat steken. De aansluitgegevens van het ap- paraat vindt u in de technische ge- gevens → Pagina 45.

2. De netstekker op vastheid controleren.

5 Uw apparaat leren kennen

5.1 Apparaat

Hier vindt u een overzicht van de onderdelen van uw apparaat.

Afhankelijk van het apparaattype kunnen details op de afbeelding verschillen, bijv. de kleur en de vorm.

1	Ventilatieopening
2	Serviceklep van de bode-meenheid → Pagina 35
3	Pluizenfilter → Pagina 29

4	Deur
5	Condenswaterreservoir → Pagina 31
6	Bedieningspaneel → Pagina 18

nl Uw apparaat leren kennen

5.2 Bedieningspaneel

Via het bedieningsveld kunt u alle functies van uw apparaat instellen en informatie krijgen over de gebruikstoestand.

1 Programma's → Pagina 24
2 Programmakiezer → Pagina 28
3 Display → Pagina 19
4 Knoppen → Pagina 21

6 Display

Op het display ziet u de actuele instelwaarden, keuzemogelijkheden of aanwijzingsteksten.

Indicatie Beschrijving
0:401	Verwachte programmaduur of resterende tijd van het pro-gramma in uren en minuten.
1:25 Tijdprogramma is ingesteld.→ "Tijdprogramma's", Pagina 25
10h1	Programma-eindtijd→ "Knoppen", Pagina 22
○■ brandt: het kinderslot is geactiveerd.■ knippert: het kinderslot is geactiveerd en het apparaat werd bediend.→ "Kinderslot deactiveren", Pagina 32
— Starten, annuleren of pauzeren■ brandt: het programma draait en kan worden afgebro-ken of gepauzeerd.■ knippert: het programma kan worden gestart of hervat.
※+※+※+	Het aangepaste droogdoel is geactiveerd.→ "Droogdoel", Pagina 23
◎* De antikreukfunctie is geactiveerd.→ "Knoppen", Pagina 21
○Zacht drogen voor gevoelig textiel is geactiveerd.→ "Knoppen", Pagina 21
○Het condenswaterreservoir leegmaken en erin schuiven.→ "Condenswaterreservoir legen", Pagina 31
◎ Het pluizenfilter reinigen.→ "Pluizenfilter reinigen", Pagina 29Bodemeenheid reinigen.→ "Bodemeenheid", Pagina 35
1 Voorbeeld
Hot Het afkoelproces koelt het wasgoed enkele minuten bij een draaiende trommel om schade aan het wasgoed te vermijden. Het afkoelproces kan door het openen van de deur worden afgebroken.Opmerking: Het ingestelde programma niet wijzigen.
### DrogenProgrammastatus
### Droogdoel strijkdroogProgrammastatus
### Droogdoel kastdroogProgrammastatus
### AntikreukProgrammastatus
-P- PauzeProgrammastatus
End Programma-eindeProgrammastatus
^1 Voorbeeld

7 Knoppen

Hier vindt u een overzicht van de buttons en hun instelmogelijkheden.

Knop Keuze Beschrijving
Start/Bijvullen■ starten	■ annuleren■ pauzeren	Programma starten, annuleren of pauzeren.
3 sec.■ activeren	■ deactiveren	Het kinderslot activeren of deactiveren.De bedieningspanelen tegen per ongeluk bedienen beveiligen.Werd het kinderslot geactiveerd en het apparaat uitgeschakeld, dan blijft het kinderslot geactiveerd.→ "Kinderslot",Pagina 32
Droogtegraad■	■	Het droogdoel aanpassen.Als u het wasgoed na het drogen met een bepaald droogdoel te vochtig vindt, kunt u het droogdoel aanpassen.→ "Droogdoel aanpassen", Pagina 23
Antikreuk■ activeren	■ deactiveren	Antikreukfunctie active-ren of deactiveren.De trommel beweegt het wasgoed na het pro-gramma-einde geduren-de 120 minuten met regelmatige tussenpozen om kreuken te vermij-den.
Delicaat■ activeren	■ deactiveren	Zacht drogen activeren of deactiveren.De temperatuur wordt voor gevoelig textiel ver-laagd, bijv. voor polyacryl of elastaan.De programmaduur wordt verlengd.

Knop Keuze Beschrijving
Klaar in tot 24 uur De programma-eindtijd	vastleggen.De programmaduur is reeds in het ingestelde aantal uren inbegrepen.Na de start van het pro-gramma wordt de pro-grammaduur weergege-ven.
Tijd Meervoudige selectie De programmaduur voor	tijdprogramma's instel-len. "Tijdprogramma's",Pagina 25

8 Droogdoel

Voor elk automatisch programma is een droogdoel voorgedefinieerd. Het droogdoel ligt vast, hoe droog of vochtig uw wasgoed na het aflopen van het programma is.

Programma Wasgoed Droogresultaat
Katoen Kastdroog extra Kreukherstellend Kastdroog extra	Meerlaags dik wasgoed dat moeilijk droogt.	Het wasgoed is droog.
☐ Katoen Kastdroog Kreukherstellend Kastdroog	Normaal eenlaags was- goed.	Het wasgoed is droog.
Katoen Strijkdroog Kreukherstellend Strijkdroog	Normaal eenlaags was- goed.	Het wasgoed is nog licht vochtig. Om kreukvorming na het drogen te vermijden, strijkt u het wasgoed of hangt u het wasgoed op.

8.1 Droogdoel wijzigen

Voor sommige automatische pro- gramma's kunt u het droogdoel wijzi- gen zodat uw wasgoed nog droger of vochtiger wordt.

• Een automatisch programma met het gewenste droogdoel instellen.
  → "Automatische programma's", Pagina 24

8.2 Droogdoel aanpassen

Als u het wasgoed na het drogen met een bepaald droogdoel te vochtig vindt, kunt u het droogdoel aanpassen.

1. Een automatisch programma met het gewenste droogdoel instellen.
   → "Automatische programma's", Pagina 24

2. Druk op Droogtegraad.

√ Het display toon ^* , ^☆ of ^☆

9 Programma's

U kunt uw textiel ofwel met een automatisch programma of een tijdprogramma drogen.

9.1 Automatische programma's

Automatische programma's waarin vochtsensoren tijdens het drogen de restvochtigheid van het wasgoed meten. Het programma eindigt pas als het ingestelde droogdoel is bereikt. Elk automatisch programma heeft een droogdoel → Pagina 23. Het droogdoel legt vast hoe droog of vochtig het wasgoed na het programma-einde is.

Tips

■ Kies het droogdoel overeenkomstig het textiel of het gewenste droogresultaat. → "Droogdoel", Pagina 23
■ De verzorgingslabels van het was- goed geven u extra aanwijzingen voor de programmakeuze.

Programma Beschrijving Maximale		belading(kg)
Katoen Kastdroog ex-tra	Stevig en kookbestendig textiel van ka-toen en linnen drogen. Het droogdoel is in dit programma vastge-legd. → "Droogdoel", Pagina 23	7,0
Katoen Kastdroog	Stevig en kookbestendig textiel van ka-toen en linnen drogen. Het droogdoel is in dit programma vastge-legd. → "Droogdoel", Pagina 23	7,0
Katoen Strijkdroog	Stevig en kookbestendig textiel van ka-toen en linnen drogen. Het droogdoel is in dit programma vastge-legd. → "Droogdoel", Pagina 23	7,0
Kreukherstellend Kast-droog extra	Textiel van synthetische of gemengde weefsels drogen. Het droogdoel is in dit programma vastge-legd. → "Droogdoel", Pagina 23	3,5
Kreukherstellend Kast-droog	Textiel van synthetische of gemengde weefsels drogen. Het droogdoel is in dit programma vastge-legd. → "Droogdoel", Pagina 23	3,5
Kreukherstellend Strijkdroog	Textiel van synthetische of gemengde weefsels drogen. Het droogdoel is in dit programma vastgelegd. → "Droogdoel", Pagina 23	3,5
Mix Katoenen of synthetisch textiel drogen. 3,0
Delicaat Gevoelig textiel van satijn, synthetische of gemengde weefsels drogen.		2,0
AllergyPlus Stevig en kookbestendig textiel van katoen en linnen drogen.Stevig en kookbestendig textiel van katoen en linnen drogen.Opmerking: Bijzonder geschikt bij hoge hygiënische eisen.		4,0
Sport Sneldrogende sportkleding met functieve-zels, microvezels en synthetisch drogen.		1,5
Extra snel 15' Hemden en bloezen van katoen, linnen, synthetisch materiaal of gemengde weefsels drogen.Opmerking: Voor een optimaal droog-resultaat droogt u maximaal 5 hemden of 5 bloezen.Na het drogen strijkt u het wasgoed of hangt u het op. Het restvocht verdeelt zich dan gelijkmatig.		1,5
Extra snel 40' Synthetisch textiel en licht katoenen textiel drogen.		2,0

9.2 Tijdprogramma's

Tijdprogramma's zijn programma's met een vastgelegde of instelbare program-maduur. Het programma eindigt na het verstrijken van de tijd, ook als het was-goed bijv. nog niet droog is. Tijdprogramma's zijn geschikt voor het drogen van afzonderlijke stukken wasgoed of dun textiel.

Tip: De verzorgingslabels van het wasgoed geven u extra aanwijzingen voor de programmakeuze.

Programma Beschrijving Maximale	belading(kg)
Wol finish Machinewasbare wol of textiel met een wolaandeel drogen.Opmerking: Het textiel wordt pluiziger, maar niet gedroogd.Wasgoed na het einde van het programma uitnemen en laten drogen.	0,5
Tijdprogramma koud Alle textielsoorten behalve wol en zijde losmaken.Dit programma is alleen voor het losma-ken van droog wasgoed geschikt.Ook geschikt voor het opfrissen of ventile-ren van weinig gedragen droog wasgoed.Opmerking: Dit programma is geschikt voor het drogen met de wolkorf.	3,0
Tijdprogramma warm Alle textielsoorten behalve wol en zijde drogen.Geschikt voor voorgedroogd of licht voch-tig wasgoed en voor het nadrogen van meerlaags, dikker wasgoed.Opmerking: Dit programma is geschikt voor het drogen met de wolkorf.Als u de wolkorf gebruikt, kunt u ook tex-tiel van wol met dit programma drogen.	3,0

10 Accessoires

Gebruik alleen originele accessoires.

Deze zijn op het apparaat afgestemd.

Opmerking: Sommig toebehoren is

in andere kleuren beschikbaar. Neem

contact op met de

→ "Servicedienst", Pagina 43.

	Gebruik Bestelnummer
Verbindingsset Apparaat plaatsbespa-rend op een geschikte wasmachine van dezelf-de fabrikant en met de-zelfde breedte en diepte opstellen.		WTZ20410
Verbindingsset met uit-trekbaar werkplad.	Apparaat plaatsbespa-rend op een geschikte wasmachine van dezelf-de fabrikant en met de-zelfde breedte en diepte opstellen.Met het uittrekbare werk-blad kan het apparaat gemakkelijker worden gevuld en worden leeg-gehaald.	WTZ11400
Wolkorf Individuele items van wol, sportschoenen en knuffels drogen of luch-ten.		WMZ20600
Y-verdeler De waterafvoerslang van een extra apparaat aan dezelfde afvoer van de sifon aansluiten.		15000490
Waterafvoerslang Overtollig condenswater van het apparaat direct in het afvalwater leiden zonder het condenswa-terreservoir regelmatig leeg te maken.		WTZ1110
Verhoging Het apparaat hogerplaatsen, zodat het ge-makkelijk gevuld en leeggehaald kan worden.		WTZPW20D

11 Wasgoed

11.1 Wasgoed voorbereiden

LET OP!

In het wasgoed achtergebleven voor- werpen kunnen het wasgoed en de trommel beschadigen.

- Voor gebruik alle voorwerpen uit de zakken van het wasgoed verwijderen.

Opmerking

Wanneer u uw wasgoed voorbereid, beschermt u het apparaat en het textiel.

■ Zand en aarde uitborstelen
■ Wasgoed op kleur en textielsoort sorteren en daarbij de verzorgingslabels aanhouden
■ Ritssluitingen, klittenbandsluitingen, haken en ogen sluiten
■ Gordijnrollen en loodranden verwijderen
■ Wasgoed uit elkaar gevouwen in de trommel doen
■ Wasgoed voor het drogen centrifugeren
■ Losse items van wol, sportschoenen en pluche knuffels in de wolkorf drogen

12 De Bediening in essentie

12.1 Apparaat inschakelen

Vereiste: Het apparaat is correct op-gesteld en aangesloten.

→ "Opstellen en aansluiten", Pagina 12

- De programmakiezer op een programma instellen.

12.2 Programma instellen

1. Programmakiezer draaien en op het gewenste programma zetten.
   → "Programma's", Pagina 24
2. Indien gewenst de programma-in-stellingen aanpassen.
   → "Programma-instellingen aanpassen", Pagina 28

12.3 Programma-instellingen aanpassen

Afhankelijk van het programma en de programmavoortgang kunt u de beschikbare instellingen aanpassen of activeren en deactiveren.

Vereiste: Een programma is ingesteld.

→ "Programma instellen", Pagina 28

- De programma-instellingen aanpassen.

→ "Knoppen", Pagina 21

Opmerking: De programma-instellingen worden niet permanent voor het programma opgeslagen.

12.4 Trommel vullen met was- goed

Opmerking: Om kreukvorming te vermijden, dient u de maximale belading van de programma's in acht te ne- men.

→ "Programma's", Pagina 24

Vereisten

■ Het wasgoed is voorbereid en gesorteerd.

■ De trommel is leeg.

1. De deur openen.
2. Het wasgoed in de trommel leggen.
3. De deur sluiten.

Zorg ervoor dat er geen kleine stukken wasgoed tussen de deur klem zitten.

12.5 Starten van het programma

Vereiste: Een programma is ingesteld.

→ "Programma instellen", Pagina 28

▶ Op Start/Bijvullen drukken.
√ Het display toont de programma-duur of de programma-eindtijd.
√ Na het programma-einde toont het display: "End".

Opmerking: Wanneer "Hot" verschijnt, dan koelt het apparaat het wasgoed af.

Wanneer "Hot" dooft, dan is het was-goed afgekoeld.

12.6 Geactiveerde programma-eindtijd wijzigen

U kunt de ingestelde en gewijzigde programma-eindteijd meermaals wijzigen voordat u het programma start.

Vereisten

■ Het programma is ingesteld.
→ "Programma instellen",
Pagina 28
■ De programma-eindtijd is ingesteld en geactiveerd.
→ "Knoppen", Pagina 22

1. Op Start/Bijvullen drukken.

De geactiveerde programma-eind- tijd is gepauzeerd.

1. Op Klaar in drukken tot op het display de gewenste programma-eindtijd wordt weergegeven.

2. Op Start/Bijvullen drukken.

De gewijzigde programma-eindtijd is geactiveerd.

12.7 Wasgoed bijvullen

Na het starten van het programma kunt u het wasgoed altijd uitnemen of bijvullen.

1. Op Start/Bijvullen drukken.
   Het afkoelproces start automatisch na ca. 30 seconden en koelt de was bij een draaiende trommel.
   Als u het afkoelproces wilt vermijden of afbreken, opent u de deur.
   → "Display", Pagina 20

2. De deur openen.

3. Het wasgoed bijvullen of uitnemen.
4. De deur sluiten.
5. Op Start/Bijvullen drukken.

12.8 Progr. annuleren

1. Op Start/Bijvullen drukken.
2. De deur openen.
3. Het wasgoed verwijderen.

→ "Wasgoed uitnemen",

Pagina 29

12.9 Wasgoed uitnemen

1. De deur openen.
2. Het wasgoed uit de trommel nemen.

12.10 Apparaat uitschakelen

- De programmakiezer op Uit zetten.

12.11 Pluizenfilter

Tijdens het drogen worden de plui- zen uit het wasgoed in het pluizenfil- ter verzameld. Het pluizenfilter be- schermt het apparaat tegen pluizen.

Pluizenfilter reinigen

Als het droogprogramma beëindigd is of als het display tijdens het gebruik een aanwijzing toont, reinig dan het pluizenfilter.

nl De Bediening in essentie

Opmerking: Als u het apparaat niet zoals beschreven reinigt, kan de apparaatfunctie gehinderd worden.

Vereisten

■ Het display toont na het drogen: "End"
■ of het display toont tijdens het gebruik: ⓣ.

1. De deur openen.

2. De pluizen van de deur verwijderen.

1. Het pluizenfilter verwijderen.

1. De pluizen van de uitsparing verwijderen.

Zorg ervoor dat er geen pluizen in het luchtkanaal vallen.

1. Het pluizenfilter openen.

1. De pluizen verwijderen.

1. Het pluizenfilter grondig met stromend, warm water reinigen en afdrogen.

1. Het pluizenfilter sluiten.

1. Het pluizenfilter plaatsen.

Tijdens het drogen ontstaat condenswater dat uw apparaat in het condenswaterreservoir verzamelt.

Opmerking: Gebruik dit apparaat met de meegeleverde waterafvoerslang.

→ "Waterafvoerslang aansluiten", Pagina 14 Als u de waterafvoerslang aansluit, hoeft u niet regelmatig het condens- waterreservoir te legen. → "Condenswaterreservoir legen", Pagina 31

Condenswaterreservoir legen

Als het droogprogramma beëindigd is of als het display tijdens het gebruik een aanwijzing toont, leeg dan het condenswaterreservoir.

Vereisten

■ Het display toont na het drogen: "End"
■ of het display toont tijdens het gebruik: 📁

1. Het condenswaterreservoir horizontaal eruit trekken.

1. Het condenswaterreservoir legen.

Zorg ervoor dat het condenswater- reservoir vóór het gebruik van het apparaat wordt ingeschoven. → "Condenswaterreservoir erin schuiven", Pagina 32

Condenswaterreservoir erin schuiven

- Het condenswaterreservoir tot aan de aanslag erin schuiven.

Beveilig uw apparaat tegen ongewenst bedienen via de bedieningselementen.

13.1 Kinderslot inschakelen

- Beide toetsen ∞3 sec. ca. 3 seconden indrukken.

√ Op het display wordt weergegeven.
√ De bedieningselementen zijn geblokkeerd.
- Het kinderslot blijft ook na het uitschakelen van het apparaat en bij een stroomuitval geactiveerd.

13.2 Kinderslot deactiveren

Vereiste: Om het kinderslot te deactiveren, moet het apparaat zijn ingeschakeld.

Druk ca. 3 seconden op beide buttons C8 sec. .
Om het lopende programma niet te annuleren, moet de programma-kiezer op het uitgangsprogramma staan.
√ In het display doof.

14 Basisinstellingen

U kunt de basisinstellingen van uw apparaat volgens uw wensen instellen.

14.1 Overzicht over de basisinstellingen

Basisinstel-ling	Programma-positie	Waarde Beschrijving
Signaal 3 0 (uit)		1 (zacht)2 (gemiddeld)3 (luid)4 (zeer luid)	Het volume van het signaal na het programma-einde instellen.
Toetssignaal 4 0 (uit)		1 (zacht)2 (gemiddeld)3 (luid)4 (zeer luid)	Het volume van het signaal bij het kiezen van de buttons instellen.
Centrifugetoe- rental wasma- chineInstallatiezeke-ring	2 Voor-5 LO (10 A)	beeld:600 (laag)1800 (hoog)HI (13 A)	Het centrifugetoerental van de wasmachine instellen. De ingestel- de waarde verlengt of verkort de weergegeven duur van de auto- matische programma's.De waarde voor de minimale in-stallatiezekering van het apparaat instellen.Opmerking: De waarde voor het energielabel werden met een mini-male installatiezekering van 13 A bepaald. Bij verandering van de installatiezekering naar 10 A ver-hogen programmaduur en ener-gieverbruik.→ "Verbruikswaarden", Pagina 44

14.2 Basisinstellingen wijzigen

1. De programmakiezer op stand 1 instellen.

1. Druk op Start/Bijvullen en draai tegelijkertijd de programmakiezer op stand 2.

√ Het display geeft de actuele waarde aan.
3. De programmakiezer op de gewenste positie instellen. → "Overzicht over de basisinstellingen", Pagina 33
4. Druk op Tijd / Klaar in om de waarde te wijzigen.
5. Schakel het apparaat uit om de wijziging op te slaan.

15 Reiniging en onder- houd

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken.

15.1 Tips voor de reiniging en het onderhoud

De behuizing en de bedienings-elementen alleen met water en een vochtige doek af-nemen.	Hierdoor blijven deze onderdelen schoon en hygië-nisch.
Verwijder direct alle wasmiddel-resten, sproeine-velresten of ach-tergebleven res-tanten.	Recente afzettingen kunnen mak-kelijker en zon-der resten wor-den verwijderd.
De deur van het apparaat na ge-bruik open laten.	Het restwater kan verdampen en geurvorming in het apparaat wordt vermin-derd.

15.2 Bodemeenheid

De bodemeenheid is het onderste, toegankelijke gedeelte van het apparaat waarin de warmtewisselaar zich bevindt.

Bodemeenheid openen

Vereisten

■ Het apparaat is 30 minuten afgekoeld.

■ De apparaatdeur is gesloten.

1. De serviceklep openen.

Als u een doek onder de service-klep legt, kunt u het restwater van de bodemeenheid opvangen.

1. De hendel van de warmtewisse-laarafdekking openen.

1. De warmtewisselaarafdekking aan de greep uittrekken.

Bodemeenheid reinigen

U kunt zichtbare verontreinigingen in de bodemeenheid verwijderen.

LET OP!

Harde of scherpe voorwerpen kunnen de warmtewisselaar beschadi- gen.

- Geen harde, scherpe of ruwe voorwerpen gebruiken om te reinigen.

1. De bodemeenheid openen → Pagina 35.

2. De warmtewisselaarafdekking onder stromend water reinigen en afdrogen.

Zorg ervoor dat alle verontreinigingen van de afdichting worden verwijderd.

nl Reiniging en onderhoud

1. De warmtewisselaar horizontaal eruit trekken.

1. De warmtewisselaar aan alle zijden onder stromend water reinigen en afdrogen.

1. De opening met een zachte, vochtige doek reinigen.

1. De warmtewisselaar horizontaal tot aan de aanlag erin schuiven.

Zorg ervoor dat de warmtewisse- laar met de greep omlaag wordt ingeschoven.

1. De bodemeenheid sluiten → Pagina 36.

Bodemeenheid sluiten

Vereiste: De bodemeenheid is geopend.

→ "Bodemeenheid openen", Pagina 35

1. De warmtewisselaarafdekking aan de greep inzetten.

1. De serviceklep sluiten.

15.3 Vochtigheidssensor

De vochtigheidssensor van dit apparaat bepaalt hoe vochtig uw wasgoed tijdens het drogen is. Afhankelijk van de restvochtigheid van het wasgoed verandert het apparaat de tijdsduur van het automatische programma.

Vochtigheidssensor reinigen

Op de vochtigheidssensor kunnen zich na verloop van tijd resten van kalk, wasmiddelen en onderhoudsmiddelen afzetten. Reinig regelmatig de vochtigheidssensor.

LET OP!

Harde of ruwe voorwerpen kunnen de vochtigheidssensor beschadigen.

- Geen harde of ruwe voorwerpen, schuurmiddelen of staalwol gebruiken om te reinigen.

Opmerking: Als u het apparaat niet zoals beschreven reinigt, kan de apparaatfunctie gehinderd worden.

1. De deur openen.

2. De vochtigheidssensor met een spons reinigen.

16 Storingen verhelpen

Kleinere storingen aan het apparaat kunt u zelf verhelpen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten.

WAARSCHUWING

Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Storing Oorzaak en probleemoplossing

"Hot" en trommel draait.	Afkoelproces actief.1. Geen storing.2. Wijzig tijdens het afkoelproces niet het programma.Opmerking: Het afkoelproces duurt tot wel 10 minu-ten. U kunt het apparaat verder bedienen.
Brommend geluid. Compressor actief.► Geen fout - normaal bedrijfsgeluid.
Het display is gedoofd en Start/Bijvullen knippert.	De energiebesparingsmodus is actief.► Druk op een willekeurige button.✓ Het display brandt weer.
⊕ Pluizenfilter is verontreinigd.► → "Pluizenfilter reinigen", Pagina 29
Apparaat werkt niet. Netstekker van de stroomkabel is niet ingestoken.► Apparaat aansluiten op het elektriciteitsnet.
Apparaat pauzeert, maar de trommel draait.	Afkoelproces actief.► Geen fout - geen handeling noodzakelijk.

Storing Oorzaak en probleemoplossing

Kreukvorming. De beladingshoeveelheid is te hoog.
	► Let op de maximale beladingshoeveelheid van de → "Programma's", Pagina 24.
	Het wasgoed ligt na het drogen te lang in de trommel.1. Neem het wasgoed direct na het drogen uit de trommel.2. Spreid de items uit om ze te laten afkoelen.
	Ongeschikt programma voor de textielsoort ingesteld.► Stel het geschikte programma voor de textielsoort in.→ "Programma's", Pagina 24
	Easy care textiel te lang gedroogd.► → "Droogdoel wijzigen", Pagina 23.► → "Droogdoel aanpassen", Pagina 23.
	Antikreuk niet geactiveerd.► Activeer het antikreukprogramma.→ "Knoppen", Pagina 21
∞ en programma af-gebroken.	Condenswaterreservoir gevuld.1. → "Condenswaterreservoir legen", Pagina 31.2. → "Condenswaterreservoir erin schuiven", Pagina 32.3. → "Starten van het programma", Pagina 29.
	Waterafvoerslang is geknikt of ingeklemd.1. Zorg ervoor dat de waterafvoerslang niet geknikt of ingeklemd is.2. Leg de waterafvoerslang knikvrij.
	Waterafvoerslang is niet correct aangesloten.► Zorg ervoor dat de waterafvoerslang correct is aangesloten.→ "Waterafvoerslang aansluiten", Pagina 14
	Waterafvoerslang is verstopt.► Spoel de waterafvoerslang door met leidingwater.
	Er bevindt zich een vreemd voorwerp in de bode-meenheid1. → "Bodemeenheid openen", Pagina 35.2. Verwijder de aanwezige vreemde voorwerpen.3. → "Bodemeenheid sluiten", Pagina 36.
Storing Oorzaak en probleemoplossing
Condenswater in het condenswaterreservoir, hoewel de waterafvoerslang is aangesloten.	Een resthoeveelheid condenswater kan in het condenswaterreservoir achterblijven.► Geen fout - geen handeling noodzakelijk.
	Waterafvoerslang is niet correct aangesloten.► Zorg ervoor dat de waterafvoerslang correct is aangesloten.→ "Waterafvoerslang aansluiten", Pagina 14
Programma start niet.	Kinderbeveiliging is geactiveerd.► → "Kinderslot deactiveren", Pagina 32
	Start/Bijvullen werd niet ingedrukt.► Druk op Start/Bijvullen .
	Geen programma ingesteld.1. → "Programma instellen", Pagina 28.2. → "Starten van het programma", Pagina 29.
De programmaduur wijzigt tijdens het dro-gen.	Het programmaverloop wordt elektronisch geoptimaliseerd. Dat kan leiden tot wijzigingen in de program-maduur.► Geen fout - geen handeling noodzakelijk.
Pompgeluid. Condenswaterpomp actief.► Geen fout - normaal bedrijfsgeluid.
Zoemend geluid. Compressorontluchting actief.► Geen fout - normaal bedrijfsgeluid.
Droogtijd is te lang. Pluizenfilter is verontreinigd.► → "Pluizenfilter reinigen", Pagina 29
		Omgevingstemperatuur is hoger dan 30°C.► Zorg ervoor dat de omgevingstemperatuur onder de 30°C ligt.
		Omgevingstemperatuur is lager dan 15°C.► Zorg ervoor dat de omgevingstemperatuur boven de 15 °C ligt.
		Onvoldoende luchtcirculatie op de opstelplaats van het apparaat.► Ventileer de opstelplaats van het apparaat.
		Ventilatieopening van het apparaat is geblokkeerd.► Zorg ervoor dat de ventilatieopening van het appa-rat is vrijgehouden.
		Warmtewisselaar is verontreinigd.1. Bodemeenheid openen.→ "Bodemeenheid openen", Pagina 35.

Storing Oorzaak en probleemoplossing
Droogtijd is te lang. 2. Warmtewisselaar reinigen.→ "Bodemeenheid reinigen", Pagina 35.3. Bodemeenheid sluiten.→ "Bodemeenheid sluiten", Pagina 36.
Er lekt water. Het apparaat is niet goed horizontaal gesteld.→ "Stellen van het apparaat", Pagina 16
Wasgoed is te voch-tig.	Ongeschikt programma voor de textielsoort ingesteld.→ Stel voor het nadrogen een tijdprogramma in.→ "Programma's", Pagina 24
	Stroomvoorziening is uitgevallen.→ Controleer of de verlichting van de binnenruimte of andere apparaten functioneren.
	De beladingshoeveelheid is te hoog.→ Let op de maximale beladingshoeveelheid van de → "Programma's", Pagina 24.
	Warm wasgoed voelt na het einde van het program-ma vochtiger aan dan het daadwerkelijk is.1. Neem het wasgoed direct na het drogen uit de trommel.2. Spreid de items uit om ze te laten afkoelen.
	Ongeschikt droogdoel ingesteld.→ "Droogdoel wijzigen", Pagina 23.
	Droogdoel niet aangepast.→ "Droogdoel aanpassen", Pagina 23.
	Beladingshoeveelheid te weinig.→ Stel voor het nadrogen een tijdprogramma in.→ "Programma's", Pagina 24
	Vochtigheidssensor verontreinigd.→ "Vochtigheidssensor reinigen", Pagina 37.
	Droogproces afgebroken en condenswaterreservoir gevuld.1. → "Condenswaterreservoir legen", Pagina 31.2. → "Condenswaterreservoir erin schuiven", Pagina 32.3. → "Starten van het programma", Pagina 29.

17 Transporteren, op- slaan en afvoeren

17.1 Apparaat voor het trans- port voorbereiden

Tip: Het apparaat kan restwater bevatten en bij het transporteren druppelen. Transporteer het apparaat rechtop.

Vereisten

■ Het condenswaterreservoir is ge-leegd. Condenswaterreservoir le-gen → Pagina 31
■ Het apparaat is ingeschakeld. → "Apparaat inschakelen", Pagina 28

1. Een willekeurig programma instellen → Pagina 28.

2. Het programma starten → Pagina 29 en 5 minuten wachten.

√ Het condenswater is afgepompt.

1. Het apparaat uitschakelen. → "Apparaat uitschakelen", Pagina 29

2. De waterafvoerslang van het aansluitpunt verwijderen. → "Aansluitsoorten waterafvoer", Pagina 15

3. De waterafvoerslang aan het apparaat tegen onbedoeld losraken borgen. Zorg ervoor dat de waterafvoerslang niet wordt geknikt.

4. Het condenswaterreservoir legen → Pagina 31.

5. Het condenswaterreservoir erin schuiven → Pagina 32.

6. Stekker van het apparaat van het stroomnet scheiden.

√ Het apparaat is gereed voor transport.

17.2 Afvoeren van uw oude apparaat

Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen opnieuw worden gebruikt.

⚠️ WAARSCHUWING

Kans op gevaar voor de gezondheid!

Kinderen kunnen zich in het apparaat opsluiten en in levensgevaar gera- ken.

• Het apparaat niet opstellen achter een deur die het openen van de apparaatdeur blokkeert of verhindert.

• Bij afgedankte apparaten de stekker van het netsnoer uit het stopcontact halen, daarna het netsnoer doorknippen en het slot van de apparaatdeur dusdanig beschadigen, dat de apparaatdeur niet langer sluit.

• De stekker van het netsnoer uit het stopcontact trekken.

• Het netsnoer doorknippen.

• Voer het apparaat milieuvriendelijk af.

Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoermethoden.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektroni-

sche apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

18 Servicedienst

Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetreffende Ecodesign-verordening kunt u voor de duur van ten minste 10 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen.

Opmerking: Het inschakelen van de servicedienst in het kader van de fabrieksgarantievoorwaarden is gratis.

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website.

Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgegevens van de service-dienst vindt u in de meegeleverde servicedienstlijst of op onze website.

18.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat.

Het typeplaatje bevindt zich afhankelijk van het model:

■ aan de binnenkant van de deur.

■ aan de binnenkant van de onderhoudsklep.
■ aan de achterkant van het apparaat.

Om uw apparaatgegevens en de servicedienst-telefoonnummers snel terug te kunnen vinden, kunt u de gegevens noteren.

19 Verbruikswaarden

Het programma <Katoen Kastdroog (aangeduid door "pijl") is geschikt voor het drogen van katoenen wasgoed met normale vochtigheid en uit het oogpunt van het gecombineerde energieverbruik voor het drogen van nat katoenen wasgoed het meest efficiënt. De op het energielabel aangegeven verbruikswaarden van dit programma hebben betrekking op een vochtigheidsgehalte van het wasgoed van 60% en een minimale installatiezekering van 13 A bij aflevering.

De voor andere programma's aangegeven waarden zijn richtwaarden en werden in overeenstemming met de geldende norm EN61121 bepaald.

De daadwerkelijke waarden kunnen al naar gelang het soort textiel, de samenstelling van het te drogen was- goed, restvochtigheid in het textiel, ingestelde drooggraad, beladings- hoeveelheid, omgevingscondities en activering van extra functies afwijken van de aangegeven waarden.

De bij de programmakeuze op het apparaatdisplay weergegeven vermoedelijke programmaduur / klaar in tijd is gebaseerd op de toestand bij levering van het apparaat op een centrifugetoerental in de wasmachine van 1000 t/min.

Programma Eind-	voch-tigheid (%)	Bela-ding (kg)	Centri-fuge-toeren-tal (t/min)	Uit-gangs-voch-tigheid (%)	Pro-gram-maduur (h:min) ^1	Ener-giever-bruik (kWh/cyclus) ^1
Katoen Kastdroog 0,0 7,0 1400 50 02:04 /					01:52	3,53 / 3,58
Katoen Kastdroog 0,0 3,5 1400 50 01:35 /					01:07	2,00 / 2,03
Katoen Kastdroog 0,0 7,0 1000 60 02:25 /					02:13	4,17 / 4,19
Katoen Kastdroog 0,0 3,5 1000 60 01:43 /					01:17	2,34 / 2,34
Katoen Kastdroog 0,0 7,0 800 70 02:45 /					02:34	4,81 / 4,80
Katoen Kastdroog 0,0 3,5 800 70 01:52 /					01:27	2,69 / 2,65
Katoen Strijkdroog 12,0 7,0 1400 50 01:34 /					01:21	2,69 / 2,62
Katoen Strijkdroog 12,0 3,5 1400 50 00:59 /					00:44	1,48 / 1,46

^1 Verbruikswaarde voor een minimale installatiezekering van 10 A / verbruikswaarde voor een minimale installatiezekering van 13 A

Programma Eind-	voch-tigheid(%)	Bela-ding(kg)	Centri-fuge-toeren-tal (t/min)	Uit-gangs-voch-tigheid(%)	Pro-gram-maduur(h:min) ^1	Ener-giever-bruik(kWh/cyclus) ^1
Katoen Strijkdroog 12,0 7,0 1000 60 01:55 /					01:42	3,35 /3,24
Katoen Strijkdroog 12,0 3,5 1000 60 01:07 /					00:54	1,84 /1,78
Katoen Strijkdroog 12,0 7,0 800 70 02:16 /					02:04	4,00 /3,87
Katoen Strijkdroog 12,0 3,5 800 70 01:16 /					01:04	2,19 /2,10
Kreukherstellend Kastdroog	2,0 3,5 800 40 00:54 /				00:45	1,46 /1,43
Kreukherstellend Kastdroog	2,0 3,5 600 50 01:04 /				00:55	1,67 /1,75

^1 Verbruikswaarde voor een minimale installatiezekering van 10 A / verbruikswaarde voor een minimale installatiezekering van 13 A

Apparaathoogte 84,2 cm
Apparaatbreedte 59,8 cm
Apparaatdiepte 61,3 cm
Apparaatdiepte met gesloten deur	65,1 cm
Apparaatdiepte met geopende deur	108,3 cm
Gewicht 39,0 kg
Maximale bela- ding	7,0 kg
Netspanning 220-240 V, 50 Hz
^1 Het instellen van een hogere waarde leidt tot een hoger nomi- naal vermogen van het apparaat.

≡ Minimale in-stallatiezekering	13/10 A ^1
Nominaal vermogen	2800/2100 W
Opgenomen vermogen	■ Uit-toestand: 0,15 W■ Niet-uitgeschakelde toe-stand: 0,50 W
Omgevingstemperatuur	■ Minstens: 5 °C■ Maximaal: 35 °C
Lengte van de netaansluitkabel	145 cm
^1 Het instellen van een hogere waarde leidt tot een hoger nomi-naal vermogen van het apparaat.
Meer informatie over uw model vindt u op het internet onder https://eprel.ec.europa.eu/ ^1 . Dit webadres

verwijst naar de officiële EU-product-databank EPREL. Volg dan de aan-wijzingen bij het zoeken naar het model op. De modelidentificatie bestaat uit het teken voor de slash van het E-nummer (E-Nr.) op het typeplaatje. Alternatief vindt u de modelidentificatie ook in de eerste regel van het EU-energielabel.
