VMBEMS1B - Domotica Velbus - Gratis gebruiksaanwijzing en handleiding

Type product	Energiemonitoringset
Merk	Velbus
Model	VMBEMS1B
Voeding	Via VMBPSU-2 (24V DC, 2A)
Modules inbegrepen	VMB7IN, VMBRSUSB, VMBELO, Finder 7M.38.8.400.0112
Energiemeter	Finder 7M.38.8.400.0112, bidirectioneel, 3-fasen
Bedieningspaneel	Edge Lit met OLED-display, EIB-bus
Aansluitingen	EIB-bus (2-draads), Ethernet CAT 6A
Bus-terminators	Instelbaar op VMB7IN (jumper) en VMBELO (schakelaar)
Klokinstelling	Via Edge Lit paneel, handmatig uur, minuten, dag, maand, jaar
Installatie	DIN-rail montage in verdeelkast
Beoogd gebruik	Energieverbruik meten en bewaken in woningen
Communicatieprotocol	Velbus (EIB-bus)
Onderhoud	Geen specifiek onderhoud; bij stroomonderbreking klok resetten
Veiligheid	Installatie door erkend installateur; werk spanningsloos
Geschatte afmetingen (VMB7IN)	4 DIN-modules (ca. 72 mm breed)
Gewicht (set)	Ca. 1,5 kg
Garantie	2 jaar
Fabrikant	Velleman Group NV, Legen Heirweg 33, 9890 Gavere, België

Veelgestelde vragen - VMBEMS1B Velbus

Hoe installeer ik de VMBEMS1B set?

Volg de stappen in de snelstartgids: installeer de DIN-rail modules volgens aansluitschema, plaats het Edge Lit paneel op een zichtbare plek, stel de bus terminators in op VMB7IN en VMBELO, configureer de Finder energiemeter voor 3L+N,3L,L+N -Vector, en stel de klok via het Edge Lit paneel.

Wat moet ik doen als het systeem niet werkt?

Controleer eerst de bedrading en zorg dat de terminators correct zijn ingesteld. Herstart de installatie door de spanning kort te onderbreken. Als het probleem aanhoudt, raadpleeg de ondersteuningspagina op www.velbus.eu of open een ticket via help.velbus.eu.

Hoe stel ik de klok in op het Edge Lit paneel?

Druk langer dan 3 seconden op de rechtste onderste streep. Het menu 'Set Hour' verschijnt. Gebruik de onderste knop (-) en rechter knop (+) om het uur in te stellen. Druk opnieuw op de rechtste onderste streep om naar minuten, dag, maand en jaar te gaan. Druk bij 'Active program' opnieuw langer dan 3 seconden om te verlaten.

Wat zijn bus terminators en waarom zijn ze nodig?

Terminators voorkomen signaalreflecties op de EIB-bus. Ze moeten aan beide uiteinden van de bus worden ingesteld: op de VMB7IN (jumper over TERM-pinnen) en op de VMBELO (schakelaar naar boven). Zonder terminators kan de communicatie storingen vertonen.

Welke energiemeter wordt gebruikt in de VMBEMS1B?

De set bevat een Finder 7M.38.8.400.0112 bidirectionele kWh-meter voor 3-fasen. Deze meet het totale energieverbruik en -opwekking (bv. zonnepanelen). De meter moet worden ingesteld op '3L+N,3L,L+N -Vector' zoals beschreven in de handleiding.

Kan ik de VMBEMS1B zelf installeren?

Velbus producten zijn bestemd voor installatie door een professionele installateur. Alle werkzaamheden moeten gebeuren aan een spanningsloze installatie volgens de geldende voorschriften. Bij twijfels contacteer uw groothandel.

Wat is het stroomdiagram van de aansluitingen?

Het aansluitschema toont de bidirectionele kWh-meter die de voeding (VMBPSU-2), USB-configuratiemodule (VMBRSUSB), ingangsmodule (VMB7IN) en Edge Lit paneel (VMBELO) van stroom voorziet. De VMBPSU-2 voedt ook de load circuit breakers. Zie de QR-code in de handleiding voor de volledige schematische weergave.

Hoe los ik een foutieve klokwaarde op?

Als de klok na een stroomonderbreking niet correct is, herhaal dan de klokinstellingsprocedure: druk 3 seconden op de rechtste onderste streep, stel uur, minuten, dag, maand en jaar in met de + en - knoppen, en bevestig. Zonder correcte klok werken de 24-uurs tellers niet juist.

Welke kabels worden gebruikt voor de EIB-bus?

De EIB-bus gebruikt een specifieke 2-draads buskabel (getwist paar) voor communicatie tussen de modules. Voor Ethernet wordt een CAT 6A kabel aanbevolen voor de verbinding met de VMBRSUSB of de netwerkmodule.

Waar vind ik de uitgebreide installatiegids?

De uitgebreide installatiegids is beschikbaar op de productpagina van de VMBEMS1 via www.velleman.eu/products/view/?id=469492 of door de QR-code in de snelstartgids te scannen met uw smartphone.

GEBRUIKSAANWIJZING VMBEMS1B Velbus

Proficiat met je aankoop van de VMBEMS1 Velbus Energy Monitoring set!

Via deze snelstartgids leiden we je stap voor stap doorheen de nodige installatiestappen.

De uitgebreide installatiegids kan je terugvinden op de productpagina van de

VMBEMS1 via www.velleman.eu/products/view/?id=469492 of via het scannen van de QR-code met je smartphone.

Verbind de onderdelen van de VMBEMS1 set zoals aangegeven op het aansluitschema.

Let erop dat onderstaande connecties correct aangesloten worden.

Hoofddifferentieel (in)	Finder 7M.38.8.400.0112	Automaten (uit)	Velbus VMBPSU-2
L1	L1i
L2	L2i
L3	L3i
N	N	N	AC(N)
	L1o	L1	AC(L)
	L2o	L2
	L3o	L3

Ethernet CAT 6A Kabel
Finder 7M.38.8.400.0112	Velbus VMB7IN
S01+	1
	2
S01-	C/-
S02-
S02+	3
	4

EIB Bus Kabel
Velbus VMBPSU-2	Velbus VMBRSUSB	Velbus VMB7IN	Velbus VMBELO
-Vo	-	-	-
+Vo	+	+	+
	L	L	L
	H	H	H

Stap 2: Installeren van het Edge Lit bedieningspaneel

Plaats het Edge Lit bedieningspaneel op een duidelijk zichtbare plaats in de woning en verbindt de connector met de EIB-bus kabel naar de VMB7IN DIN-rail module.

Stap 3: De terminators van de bus instellen

VMB7IN

Verwijder het frontpaneel van de VMB7IN met een platte schroevendraaier. Plaats de zwarte jumper ter hoogte van de TERM tekst over beide pinnen.

VMBELO

Op de achterkant van het VMBELO Edge Lit bedieningspaneel wordt de TERM schakelaar naar boven geplaatst.

Stap 4: Instellen van de Finder energiemeter

Druk langer dan 2 seconden op de bedieningsknop van de Finder 7M.38.8.400.0112 module om het hoofdmenu te openen.

Druk vervolgens kort 5x op de bedieningsknop om "Installation" te selecteren. Druk lang op de bedieningsknop om dit submenu te openen en kies hierbij voor de optie "Connection mode". Druk opnieuw lang om dit menu te openen.

Selecteer tot slot "3L+N,3L,L+N -Vector", druk daarna 2 seconden op de bedieningsknop om deze keuze te bevestigen. Verlaat daarna de menu (via ESC).

Stap 5: De ingebouwde klok instellen

Druk langer dan 3 seconden op de rechtste onderste streep op het Edge Lit bedieningspaneel.

Het menu "Set Hour" verschijnt op de OLED display. U stelt het uur in via de onderste knop (-) en rechter knop (+) van het bedieningspaneel. Druk nadat het uur correct is ingesteld opnieuw op de rechtste onderste streep om het volgende gedeelte van de klok in te stellen.

Vervolgens worden op dezelfde manier de minuten, dag, maand en jaar ingesteld. Bij het verschijnen van "Active program" wordt opnieuw langer dan 3 seconden op de rechtse onderste streep gedrukt om het menu te verlaten.

De klok is nu ingesteld om de 24h tellers correct weer te geven. Indien een stroomonderbreking heeft plaatsgevonden, dient bovenstaande procedure opnieuw uitgevoerd te worden om de klok in te stellen.

U bent nu klaar om het systeem in gebruik te nemen.

Probleemoplossing

Indien het systeem niet correct functioneert, controleer eerst zorgvuldig de bedrading, zorg ervoor dat de terminators zijn ingesteld en herstart de installatie (even de spanning onderbreken).

Indien het probleem niet is opgelost, raadpleeg de ondersteuningspagina's op www.velbus.eu of contacteer uw verdeler. Technische ondersteuning wordt geboden via het Velbus ticket systeem help.velbus.eu .

Waarschuwingen

Velbus producten zijn bestemd voor installatie door een professionele installateur:

• Alle werkzaamheden moeten gebeuren aan een spanningsloze installatie.
• De installatie moet worden uitgevoerd volgens de geldende voorschriften van het land.
• Respecteer de regels van goed vakmanschap.

Bij twijfels contacteer uw groothandel.

Contact

Velbus is een Belgisch merk ontwikkeld en geproduceerd door Velleman Group NV te Gavere. Met meer dan 25 jaar ervaring op de domoticamarkt en 50 jaar knowhow in het ontwikkelen van elektronica, helpen we professionals en makers bij het waarmaken van hun projecten.

Velleman Group nv

Legen Heirweg 33

9890 GAVERE

Belgium

[phone]

[e-mail]

BE 0768 858 127

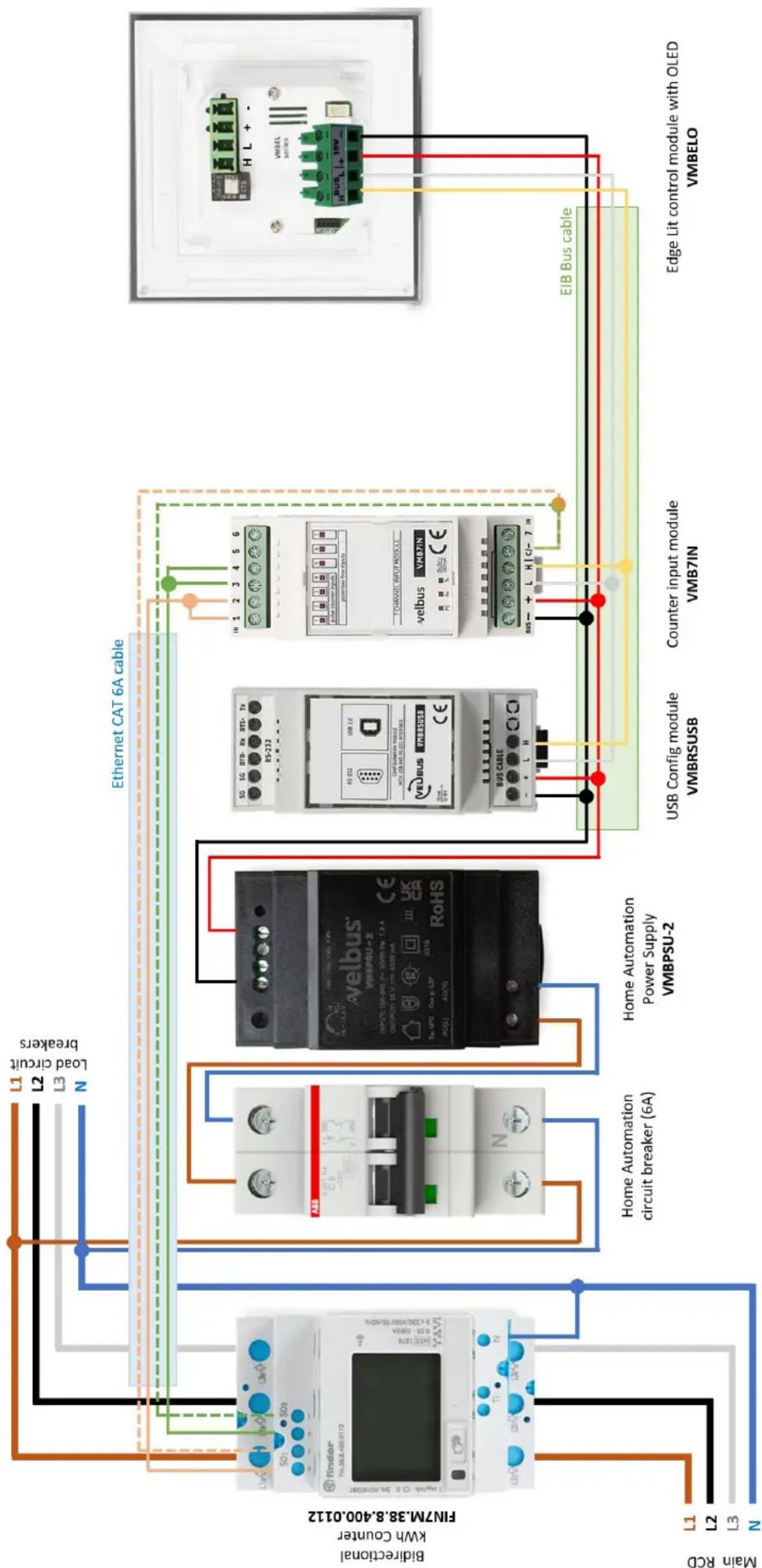

Aansluitschema
