Type product	Digitale video babyfoon
Merk	Motorola
Model	MBP55-4
Beeldsensor	Kleuren CMOS, 1M pixels
IR-LED's	8 stuks
Camera - batterij	Ni-MH, 2,4 V, 900 mAh, ingebouwd (tot 3 uur gebruik)
Oudertoestel - batterij	Lithium-ion-polymeer, 3,7 V, 1880 mAh, ingebouwd (tot 5 uur gebruik)
Voedingsadapter camera	5 V DC, 1000 mA (alleen meegeleverde gebruiken)
Voedingsadapter oudertoestel	5 V DC, 1000 mA (micro-USB)
Scherm oudertoestel	5" TFT LCD, 16,7M kleuren
Frequentie	2,4 GHz – 2,48 GHz
Bedrijfstemperatuur	0 °C tot 45 °C
Helderheidsregeling	8 niveaus
Volumeregeling	8 niveaus + uit
Functies	Nachtzicht, zwenken/kantelen, spreekmodus, temperatuurweergave, slaapliedjes (5), alarm (2/4/6 uur), zoom (1x/2x), split-screen (tot 4 camera's), batterijbesparing
Veiligheid	Waarschuwing voor wurgingsgevaar; houd snoeren op min. 1 meter van baby; niet in wieg plaatsen; geen verlengsnoeren gebruiken; niet afdekken; alleen meegeleverde adapters
Onderhoud en reiniging	Afnemen met licht bevochtigde doek of antistatische doek; geen oplosmiddelen of agressieve reinigers
Afvalverwerking	Niet met huishoudelijk afval; inleveren bij inzamelpunt voor elektronica; batterij volgens lokale regelgeving verwijderen
Garantie	2 jaar (consumentenproducten)
Reparatie / reserveonderdelen	Neem contact op met klantenservice voor batterijvervanging; niet zelf proberen te repareren

Veelgestelde vragen - MBP55-4 MOTOROLA

Hoe koppel ik een nieuwe camera aan het oudertoestel?

Druk op de MENU-knop, navigeer naar het camerabeheer-icoon, selecteer + toevoegen en kies de gewenste camera. Houd de KOPPELEN-knop onder de camera ingedrukt totdat het oudertoestel een geluidstoon geeft en KOPPELEN OK toont.

Wat moet ik doen als het beeld wegvalt?

Controleer of de camera is ingeschakeld (groene LED) en of de juiste camera is geselecteerd. Druk op de VIDEO AAN/UIT-knop om het display in te schakelen. Als de batterij bijna leeg is, schakelt het display na 5/30/60 minuten uit, maar de audio blijft aan. Druk op een willekeurige knop om het beeld terug te krijgen.

Hoe stel ik het alarm in?

Druk op MENU, ga naar het alarm-icoon (klokje), selecteer met de pijltjestoetsen de gewenste tijd (2, 4 of 6 uur) en bevestig met OK. Het alarm laat na elke periode een toon horen; druk op een knop om het te stoppen.

Kan ik meerdere camera's tegelijk bekijken?

Ja, als er meer dan één camera is gekoppeld, kunt u de split-screen functie inschakelen via het menu. Navigeer naar het split-screen-icoon en zet dit op Aan. U ziet dan alle camera's op één scherm, maar hoort alleen audio van de geselecteerde camera (rood kader).

Hoe schakel ik de nachtzichtmodus in?

De nachtzichtmodus schakelt automatisch in wanneer de lichtsensor weinig omgevingslicht detecteert. Het beeld wordt dan zwart-wit en het nachtzicht-icoon verschijnt. U hoeft niets handmatig in te stellen.

Wat betekent de temperatuurwaarschuwing op het scherm?

Het display toont de temperatuur van de babykamer. Als deze boven 29 °C of onder 14 °C komt, wordt de weergave rood. Bij temperaturen boven 36 °C of onder 1 °C verschijnt HH of LL.

Hoe lang moet ik de batterij opladen voor het eerste gebruik?

Laad zowel de camera als het oudertoestel minimaal 16 uur op voordat u ze voor het eerst gebruikt. Gebruik alleen de meegeleverde adapters.

Wat moet ik doen als er storing of ruis is?

Zorg dat er minimaal 1 meter afstand is tussen de babyfoon en andere elektronica zoals WiFi-routers, magnetrons of draadloze telefoons. Plaats de toestellen niet te dicht bij elkaar om audiofeedback te voorkomen. Verplaats ze indien nodig.

Kan ik de babyfoon ook zonder stroom gebruiken?

Ja, beide toestellen hebben ingebouwde batterijen. De camera werkt tot 3 uur op de ingebouwde Ni-MH-batterij, het oudertoestel tot 5 uur op de lithium-ion-batterij. Let op: het scherm schakelt uit na een bepaalde tijd om stroom te besparen.

Hoe reinig ik de babyfoon?

Gebruik een licht bevochtigde doek of een antistatische doek. Gebruik nooit oplosmiddelen, thinner of agressieve reinigingsmiddelen, omdat dit de behuizing kan beschadigen.

GEBRUIKSAANWIJZING MBP55-4 MOTOROLA

Gebruikershandleiding

Digitale video babyfoon

Modellen: MBP55, MBP55-2, MBP55-3, MBP55-4

De functies die worden beschreven in deze gebruikershandleiding zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

Welkom...

dit is uw nieuwe Motorola Digitale Video Babyfoon!

Dank u voor de aankoop van deze nieuwe Motorola Digitale Video Babyfoon. Nu kunt u uw baby in een andere kamer horen en zien slapen of u kunt uw spelende oudere kinderen in het oog houden.

Bewaar uw originele kassabon met datum voor uw administratie. Voor garantieservice voor uw Motorola-product moet u een kopie van uw kassabon met datum overleggen om de garantiestatus te bevestigen. Registratie is niet vereist om aanspraak te maken op garantie.

Voor vragen over dit product kunt u bellen naar:

[phone] in Nederland

[phone] in België

E-mail: [e-mail]

Deze handleiding geeft u alle informatie die u nodig hebt om optimaal van uw product te profiteren.

Voordat u de babyfoon gebruikt, raden wij u aan om volledig opgeladen batterijen in het Oudertoestel te plaatsen, zodat het apparaat blijft werken als u de stekker uit het stopcontact haalt om het apparaat te verplaatsen. Lees de Veiligheidsvoorschriften op pagina 7-9 voordat u de toestellen installeert.

Is alles aanwezig?

• 1 x Oudertoestel
• 1 x Babytoestel (Camera)
• 1 x Voedingsadapter voor het Oudertoestel
• 1 x Voedingsadapter voor het Babytoestel
• 1 x Stargrip

In pakketten met meerdere camera's vindt u een of meer camera's met voedingsadapters.

Overzicht van het oudertoestel

Indrukken om het LCD-scherm in te schakelen. AAN/UIT

1. SPREEK knop

Ingedrukt houden om tegen uw baby te spreken.

1. RESET knop (verzonken - gebruik een kleine pin)

2. HOGER knop ▲

Normale modus: Camera naar boven kantelen

Menumodus: Hogere menu-opties

1. LAGER knop ▼

Normale modus: Camera naar beneden kantelen

Menumodus: Lagere menu-opties

1. MENU knop

Indrukken om de menu-opties te openen/sluiten

1. OK-knop OK

2. Micro-USB-ingang voedingsadapter

3. LAGER knop ◀

Normale modus: Camera naar links zwenken

Menumodus: Naar links in menu- opties

1. RECHTS knop ▶

Normale modus: Camera naar rechts zwenken

Menumodus: Naar rechts in menu- opties

1. Oplaad-LED:

Is BLAUW als de netvoeding is aangesloten.

1. Oudertoestel AAN/UIT LED (Groen)

2. Audioniveau LED's (Groen, Oranje, Rood, Rood)

3. Volumeknoppen

Druk op -/+ om het volumeniveau op het Oudertoestel te verlagen/verhogen

1. Voedingsknop ⏻

De toets ingedrukt houden om het Oudertoestel AAN/UIT te schakelen.

1. Microfoon

2. Stand

3. Luidspreker

Menu-symbolen Oudertoestel

	Signaalniveau indicator (5 niveaus)
	Nachtzichtmodus (Videobeeld wordt Zwart/Wit)
[SACT]	Spreekmodus Aan
	Batterijniveau indicator (4 niveaus)
	Camera naar links zwenken
	Camera naar rechts zwenken
[THH]	Camera naar boven kantelen
[DH61]	Camera naar beneden kantelen
[3ZTZ]	Zoomniveau regelaar (1X, 2X)
[TX20]	Helderheidsniveau regelaar (8 niveaus)
[TX7A]	Slaapliedje regelaar (keuze uit 5 liedjes)
[XWH0]	Alarminstelling (6u, 4u, 2u, Uit)Toont de alarminstelling op de statusbalk. Indien knipperend is de alarmtijd bereikt of verstreken.
	Temperatuurschaal instelling (°C / °F)Aanduiding in BLAUW, maar wordt ROOD > 29°C / 84°F, of < 14°C / 57°FToont HH °C / °F als >36°C / 97°F.Toont LL °C / °F als < 1°C / 34°F.
	Cameraregelaar (scan ,weergave ,toebegen ,wissen)
	Scherm Uit-timer instellen (Uit min, 30 min, 60 min)
[2DY7]	Geeft aan dat de scherm-uit timer is ingesteld
	Volumeniveau regelaar (8 niveaus)
	Geen Babytoestel gevonden
[SKXY]	Meerdere camera's op het display tonen. Alleen beschikbaar als u meer dan 1 Babytoestel (Camera) hebt.

Overzicht van uw Babytoestel

1. Fotosensor (Nachtzichtmodus)
2. Cameralens
3. Infrarode LED's (x 8, voor nachtzicht)
4. Voeding LED

- Aan wanneer gekoppeld met Oudertoestel

- Knippert tijdens het zoeken naar Oudertoestel

1. Microfoon
2. Camera-batterij LED

- Aan wanneer de netspanning op de camera is aangesloten.

- Knippert wanneer het batterijniveau van de camera laag is.

1. VOEDING AAN/UIT-schakelaar
2. Temperatuursensor
3. Voedingsadapteraansluiting
4. KOPPELING-knop
5. Luidspreker
6. Star Grip of Statief montageschroef

Belangrijke richtlijnen voor het installeren van uw Babyfoon

• Om uw Video Babyfoon en Oudertoestel samen te gebruiken, moet een radioverbinding tot stand worden gebracht tussen beide toestellen. Het bereik is afhankelijk van omgevingsfactoren.
• Grote metalen voorwerpen zoals een koelkast, een spiegel, een archiefkast, een metalen deur of gewapend beton tussen het Babytoestel en het Oudertoestel kunnen het radiosignaal blokkeren.
• De signaalsterkte kan ook gehinderd worden door andere vaste structuren zoals muren, of door radio- of elektrische apparatuur, zoals tv's, computers, draadloze of mobiele telefoons, tl-lampen of dimmers.
• Het gebruik van andere 2.4 GHz apparaten, zoals draadloze netwerken, (Wi-Fi ^® routers), Bluetooth ^™ systemen of magnetrons, kunnen interferentie met dit product veroorzaken, dus houd de babyfoon op tenminste 1 meter afstand van dergelijke apparaten of zet ze uit als ze storing lijken te veroorzaken.
• Als het signaal zwak is kunt u proberen het Oudertoestel en/of het Babytoestel te verplaatsen.

Inhoud

1. Veiligheidsinstructies....7
2. Beginnen.... 10

2.1 Voeding voor Babytoestel 10
2.2 Voeding voor Oudertoestel 11
2.3 Aanmelden (Koppelen) 13

1. Uw Babyfoon gebruiken.... 14

3.1 Instellen 14
3.2 Zwenken en kantelen.... 14
3.3 Nachtzichtmodus....14
3.4 Spreekmodus.... 14
3.5 Video AAN/UIT 15
3.6 Temperatuurdisplay (HH°C/°F of LL°C/°F)....15

1. Menuopties Oudertoestel....16

4.1 Volume 16
4.2 Helderheid 16
4.3 Slaapliedjes.... 16
4.4 Zoom 16
4.5 Alarm 16
4.6 Bediening van de camera....17

4.6.1 Een camera toevoegen (koppelen) 17
4.6.2 Camerabeeld weergeven 17
4.6.3 Een camera verwijderen 18
4.6.4 Scan camera 18

4.7 Temperatuur 18
4.8 Stroombesparingsmodus 19
4.9 Meerdere camera's op het display tonen 19

1. Uw apparaat verwijderen (milieu)......20

2. Reinigen....21

3. Help....22
4. Algemene informatie....24

1. Veiligheidsinstructies

OPGELET:

Wurgingsgevaar: Kinderen kunnen door snoeren worden GEWURGD. Houd dit snoer buiten bereik van kinderen houden (meer dan 1 meter afstand). Gebruik nooit verlengsnoeren met AC Adapters. Gebruik alleen de bijgeleverde AC Adapters.

• Bepaal een plaats voor het Babytoestel dat het beste zicht geeft op de baby in zijn/haar bedje.
• Plaats het Babytoestel op een vlakke ondergrond, zoals een dressoir, bureau of plank, of bevestig het toestel aan een muur met behulp van de opening aan de onderkant van de stand.
• Plaats het Babytoestel NOOIT in de wieg of binnen het bereik van de baby (het apparaat en de snoeren moeten op een afstand van minimaal 1 meter zijn).

WAARSCHUWING

Deze digitale Babyfoon voldoet aan alle relevante normen voor elektromagnetische velden, en mits behandeld zoals beschreven in de Gebruikershandleiding, is veilig in gebruik. Lees daarom altijd de instructies in deze Gebruikershandleiding alvorens u het apparaat in gebruik neemt.

• Montage moet door een volwassene wordt uitgevoerd. Houd kleine onderdelen uit de buurt van kinderen tijdens de montage.
• Dit product is geen speelgoed. Voorkom dat kinderen met het apparaat spelen.
• Deze Babyfoon is geen vervanging voor verantwoord toezicht van een volwassene.
• Bewaar deze Gebruikershandleiding om later te kunnen raadplegen.
• Plaats het Babytoestel niet in de wieg of binnen het bereik van de baby (het apparaat en de snoeren moeten op een afstand van minimaal 1 meter zijn).
• De snoeren buiten bereik van kinderen houden.
• De Babyfoon niet met een doek of deken afdekken.

• Gebruik nooit verlengsnoeren met voedingsadapters. Gebruik alleen de bijgeleverde voedingsadapters.

• Test het toestel en alle functies, zodat u bekend bent met het apparaat alvorens in gebruikname.

• Gebruik de Babymonitor niet in de buurt van water.
• Plaats het Babytoestel niet in de buurt van een warmtebron.
• Gebruik alleen de bijgeleverde opladers en voedingsadapters. Gebruik van andere opladers of voedingsadapters kan het apparaat of de batterij beschadigen.
• De stekkercontacten niet met scherpe of metalen voorwerpen aanraken.

OPGELET

Het Oudertoestel is voorzien van een ingebouwde, oplaadbare lithium-ion batterij, die niet voor de gebruiker toegankelijke is. Als u denkt dat de batterij vervangen moet worden, neem dan contact op met de hulplijn. Probeer niet om de batterij zelf te vervangen.

Explosiegevaar als de batterij wordt vervangen door een verkeerd type.

Gebruikte batterijen weggooien volgens de voorschriften.

Het toestel moet zodanig opgesteld en gebruikt worden dat de afstand tussen gebruiker, behalve de handen, en het apparaat minimaal 20 cm is.

2. Beginnen

2.1 Voeding voor Babytoestel

1. Sluit de kleine stekker van de voedingsadapter aan op het Babytoestel (de camera) en het andere aan op een geschikt stopcontact.

OPMERKING

Gebruik alleen de bijgeleverde voedingsadapter (5V DC / 1000mA).

1. Schuif de AAN/UITknop naar de AAN-stand. De LED-indicator licht rood op.

2. Verschuif de AAN/UIT-schakelaar naar de UIT-stand om het Babytoestel uit te schakelen.

BELANGRIJK:

Het babytoestel werkt zonder netvoeding maximaal 3 uur op de ingebouwde oplaadbare batterij (Ni-MH batterij 2.4V, 900mAh). Laad het apparaat tenminste 16 uur op voor ingebruikname.

2.2 Voeding voor Oudertoestel

Het Oudertoestel beschikt over een ingebouwde oplaadbare batterij (Lithium-ion batterij 1880mAh voor maximaal 5 uur gebruik). 16 uur opladen voordat u het toestel in gebruik neemt. De batterij is niet toegankelijk voor de gebruiker. Als u denkt dat de batterij vervangen moet worden, neem dan contact op met de hulplijn.

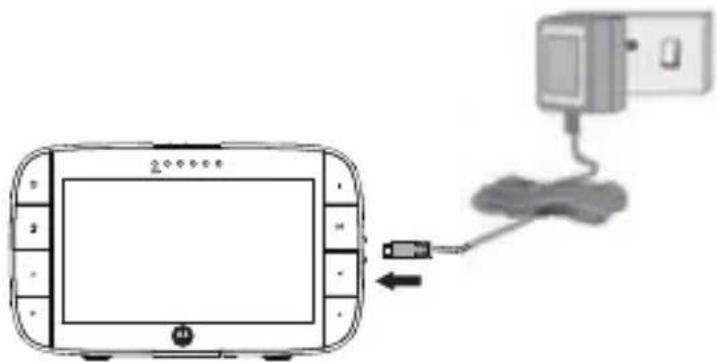

1. Sluit de micro-USB-stekker van de voedingsadapter aan op de Oudertel en het andere uiteinde op een geschikt stopcontact. Gebruik uitsluitend de meegeleverde adapter (5V DC / 1000mA) met de micro-USB stekker.

2. De knop ⏻ VOEDING AAN/UIT 3 seconden ingedrukt houden s om het Oudertoestel in te schakelen.

3. Zodra het Baby- en Oudertoestel zijn ingeschakeld, toont het display van het Oudertoestel het beeld het Babytoestelin kleur. Als de babykamer donker is, wordt het beeld getoond in zwart-wit. Het pictogram (*) verschijnt om aan te geven dat het Babytoestel infrarood licht gebruikt.

4. Als er geen verbinding is of u buiten bereik bent, gaat het display uit. Het symbol verschijnt op het scherm en het Oudertoestel laat een constante geluidstoon horen. Plaats het Oudertoestel dichter bij het Babytoestel totdat de verbinding is hersteld.

5. De knop ⏻ VOEDING AAN/UIT ingedrukt houden totdat de voortgangsbalk stopt met scrollen om het Oudertoestel UIT te zetten.

OPMERKING

De batterij-icoon wordt ROOD om aan te geven dat de batterij bijna leeg is. Het Oudertoestel zal elke 15 seconden een geluidstoon laten horen. De batterij moet worden opgeladen. Het duurt 16 uur op de batterij volledig op te laden.

Tijdens het opladen

1. Als het Oudertoestel is uitgeschakeld en de adapter aangesloten, verschijnt een 2-polig stekkersymboolop het scherm voor ongeveer 5 seconden. Vervolgens knippert het batterijsymbool 15 seconden. DeBlauwe LED bovenaan gaat branden om aan te geven dat de adapter aangesloten is en bezig is met opladen.
2. Terwijl het toestel is ingeschakeld, en de adapter op het stopcontact is aangesloten, geeft het batterijsymbool in derechterbovenhoek van het display aan dat de batterij wordt opgeladen. De Oplaad-LED linksboven gaat branden om aan te geven dat de adapter is aangesloten.

2.3 Aanmelden (Koppelen)

Het Babytoestel is van tevoren al gekoppeld met het Oudertoestel. U hoeft de apparaten niet opnieuw te koppelen tenzij het Babytoestel de verbinding met het Oudertoestel verliest.

Ga als volgt te werk om het Babytoestel te koppelen of om een nieuwe Babytoestel aan te melden:

1. Druk op □ op het Oudertoestel om de menubalk te activeren.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd. Het ✗ wissen/ toevoegen/ weergave/ scan 🔒 menu gaat open.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer + toevoegen, en druk op de OK knop om te bevestigen.
4. Camera verschijnt/Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer de gewenste Camera. Druk op de OK knop om te zoeken naar de camera. "Druk op KOPPELEN op cam" is getoond. Let op: Als een camera momenteel is gekoppeld aan het Oudertoestel, kan de cameralocatie (aangegeven met een *) niet worden geselecteerd voor een nieuwe aanmelding.
5. De knop KOPPELEN onder het Babytoestel ingedrukt houden totdat het Oudertoestel de camera vindt, een geluidstoon laat horen en KOPPELEN OK op het display wordt getoond. Het videobeeld van de camera wordt getoond.

OPMERKING

Als een bepaald Babytoestel eerder was aangemeld, wordt de eerdere aanmelding van het Babytoestel overschreven.

3. Uw Babyfoon gebruiken

3.1 Instellen

• Plaats het Babytoestel op een geschikte plaatst (bijvoorbeeld op een tafel) en richt de cameralens op de omgeving die u wilt zien.
• De hoek van de camera van het Babytoestel instellen met de zwenk- en kantelfunctie van het Oudertoestel om het beeld dat op het Oudertoestel wordt getoond omhoog, omlaag, naar links en rechts te bewegen totdat u tevreden bent met het beeld weergegeven op het Oudertoestel.

OPMERKING

Plaatst het Babytoestel niet binnen bereik van de baby! Als er storing met het beeld of geluid is, de toestellen op andere plaatsen installeren om er voor te zorgen dat ze niet in de buurt staan van andere elektrische apparatuur.

3.2 Zwenken en kantelen

De camera kan in de camera-weergavemodus op afstand worden bediend met het Oudertoestel.

1. Druk op de kantelen. ▲ HOGER-knop of ▼ LAGER-knop naar boven of beneden te
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop om naar links of rechts te zwenken.

3.3 Nachtzichtmodus

Het babytoestel heeft 8 hooggevoelige infrarode LED's om beelden in het donker te registreren. Wanneer de ingebouwde lichtsensor aan de voorkant van het apparaat een laag niveau van omgevingslicht detecteert, worden de LED's automatisch geactiveerd en op het scherm van het Oudertoestel weergegeven in zwart-wit. Het pictogram verschijnt bovenaan in het scherm.

3.4 Spreekmodus

De knop 🚙 SPREKEN op het Oudertoestel ingedrukt houden om tegen uw baby via de luidspreker van het Babytoestel te spreken. Het 🔔 pictogram verschijnt bovenaan in het LCD-scherm.

3.5 Video AAN/UIT

Druk op de 📋VIDEO AAN/UIT-knop om het LCD-scherm aan of uit te schakelen en de geluidsmonitor ingeschakeld te houden.

3.6 Temperatuurdisplay (HH°C/°F of LL°C/°F)

De gemeten temperatuur van de temperatuursensor aan de achterzijde van het Babytoestel verschijnt bovenin het LCD-scherm in °C of °F (zie 4.7

Temperatuur om de aanduiding te wijzigen). De aanduiding wordt ROOD als de temperatuur boven 29°C/84°F of onder 14°C/57°F komt. De aanduiding verandert naar HH°C/°F als de temperatuur boven 36°C/97°F komt. De aanduiding verandert naar LL°C/°F als de temperatuur onder 1°C/34°F komt.

4. Menuopties Oudertoestel

4.1 Volume

1. Druk op de Volume-knop - of + om het volumeniveau bij te stellen. Het pictogram verschijnt en u kunt het gewenste volume tussen 0\~8 selecteren. (De standaard volume-instelling is niveau 5 en niveau 0 is UIT)

4.2 Helderheid

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔍 is gemarkeerd.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer het helderheidsniveau tussen niveau 1\~8. (De standaard helderheidsinstelling is 4.)

4.3 Slaapliedjes

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat ♪ is gemarkeerd.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop om uit de 5 beschikbare liedjes te selecteren. Als een liedje is geselecteerd, wordt het herhaald totdat het wordt uitgeschakeld op de SPREEK-knop wordt ingedrukt. (De standaardinstelling is slaapliedje UIT.)

4.4 Zoom

1. Druk op de ≡ knop om de menubalk te openen is ⚙ gemarkeerd is.
2. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer de 1X of 2X Zoom. (De standaardinstelling 1X.)

4.5 Alarm

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer de alarmtijd (6h, 4h, 2h). De gaat uit. (De standaardinstelling van het alarm is UIT.)
4. Als een alarmtijd is ingesteld, laat het Oudertoestel ongeveer 1 minuut na elke periode van 6, 4 of 2 uur een geluidstoon horen en gaat knipperen. Druk op een willekeurige knop om het alarm uit te schakelen.

4.6 Bediening van de camera

4.6.1 Een camera toevoegen (koppelen)

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd en het ✗ wissen/ toevoegen/ weerove/ scan 🔒 menu opent.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop, selecteer + toevoegen, en druk op de OK knop om te bevestigen.
4. Camera verschijnt/ Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer de gewenste Camera. Druk op de OK knop om de camera te zoeken.

Let op: Als een camera momenteel is gekoppeld aan het Oudertoestel, kan de cameralocatie (aangegeven met een *) niet worden geselecteerd voor een nieuwe aanmelding.

1. De KOPPELEN KNOP onder het Babytoestel ingedrukt houden totdat het Oudertoestel de camera vindt, een geluidstoon laat horen en KOPPELEN OK op het display wordt getoond. Het videobeeld van de camera wordt getoond.

OPMERKING

Een camera gelijktijdig bij slechts een Oudertoestel worden aangemeld.

4.6.2 Camerabeeld weergeven

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd. Het ✗ wissen/ toevoegen/ weergave/ scan 🔒 menu opent.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer 📄 weergave. Druk op de OK knop om te bevestigen.
4. Camera open Dr/ukopde ▲ HOGER-knop of ▼

LAGER-knop om de gewenste camera te selecteren. Druk vervolgens op de OK knop om het beeld van die camera weer te geven.

Let op: Alleen cameralocaties met een * kunnen worden geselecteerd.

TIP

Snelle methode om camera's snel in te schakelen zonder de menubalk.

Druk herhaaldelijk op de OK knopen selecteer de beschikbare Camera-opties

1,2,3,4,9

4.6.3 Een camera verwijderen

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd. Het ✗ wissen/ toevoegen/ wee cave/ scan 📊 menu opent.
3. Druk op de ▲ HÖGER-knop of ▼ LAGER-knop, selecteer ✗ wissen, en druk op de OK knop om te bevestigen.
4. Camera opent-Drukop de ▲ HOGER-knop of ▼ LAGER-knop om de gewenste camera te selecteren. Druk op de OK knop.
5. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer √. Druk vervolgens op de OK knop om die aanmelding te verwijderen.

Let op:

Het is niet mogelijk een camera te verwijderen als slecht een camera bij het oudertoestel is aangemeld.

4.6.4 Scan camera

Deze functie is alleen beschikbaar als u beschikt over meer dan 1 Babytoestel (Camera).

1. Druk op de ≡ knop. De menubalk opent.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd. Het menu ✗ wissen/ toevoegen/ weergave/ scan 📋 opent.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer 📊 scan. Druk op de OK knop om te bevestigen.
4. Het display toont afwisselende beelden van verschillende aangemelde camera's. *De beelden/veranderen ongeveer elke 12 seconden.

TIP

Snelle methode om camera's snel in te schakelen zonder de menubalk.

Druk herhaaldelijke op OK en selecteer de beschikbare Camera-opties 📄,

4.7 Temperatuur

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer °C of °F.

4.8 Stroombesparingsmodus

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat 🔒 is gemarkeerd.
3. Druk op de ▲ HOGER-knop of ▼ LAGER-knop en selecteer video uit na 5 mins, 30 mins of 60 mins als het toestel alleen op batterijen werkt.

Let op:

De audio blijft aan en u kunt op een willekeurige knop drukken om de video weer in te schakelen.

4.9 Meerdere camera's op het display tonen

Deze functie is alleen beschikbaar als u beschikt over meer dan 1 Babytoestel (Camera).

Als de "Split Screen"-functie is ingeschakeld, kunt u beelden van meerdere camera's op het display weergeven. U hoort alleen audio van een van de beelden.

1. Druk op de ≡ knop om de menubalk te openen.
2. Druk op de ◀ LINKS-knop of ▶ RECHTS-knop totdat is gemarkeerd.
3. Druk op de ▲ HOGER-knop of ▼ LAGER knop en selecteer Split Screen Aan √ / ✗Uit .
4. Als de Split Screen-functie is ingeschakeld, op de ◀ LINKS-knop/▶

RECHTS-knop/▲ HOGER-knop/▼ LAGER-knop drukken om te schakelen tussen camera's om het geluid van de geselecteerde camera, aangegeven door het rode kader, weer te geven.

Let op:

In de multi-screen modus werkt de SPREEK-knop met de geselecteerde camera.

Als u een slaapliedje via de camera wilt afspelen, moet dit ingesteld worden voordat de multi-screen modus wordt geselecteerd.

Zoom werkt niet in de multi-screen modus.

5. Uw apparaat verwijderen (milieu)

Aan het einde van de levenscyclus van het product moet u het apparaat niet weggooien met het gewone huishoudelijke afval. Breng het product naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Zie het symbool op het product, de handleiding en/of de verpakking.

Sommige materialen van het product kunnen worden

hergebruikt als u het apparaat naar een inzamelpunt brengt. Door hergebruik van onderdelen of grondstoffen van gebruikte producten maakt u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met uw plaatselijke overheid voor meer informatie over de inzamelpunten in uw omgeving.

De interne batterij op een milieuvriendelijke wijze en volgens de plaatselijke regelgeving verwijderen.

6. Reinigen

Reinig de Babyfoon met een licht bevochtigde doek of met een antistatisch doekje.

Gebruik nooit reinigingsmiddelen of agressieve oplosmiddelen.

Reiniging en onderhoud

• Geen onderdelen van het apparaat reinigen met thinner of andere oplosmiddelen en chemicaliën - dit kan blijvende schade aan het product veroorzaken en wordt niet gedekt door de garantie.
• Houd uw Babyfoon uit de buurt van warme, vochtige omgevingen of fel zonlicht, en laat het niet nat worden.
• Alle inspanningen werden geleverd om een hoog niveau van betrouwbaarheid van uw babyfoon te garanderen. Als er toch iets mis gaat, niet proberen om het apparaat zelf te repareren - raadpleeg onze klantenservice voor hulp.

7. Help

Scherm

Geen beeld

• Het apparaat opladen en een keer op de RESET-knop drukken.
• De toestellen resetten. Op de RESET-knop op het Oudertoestel drukken en de netspanning van beide apparaten loskoppen. Vervolgens weer aansluiten.

- Is het apparaat ingeschakeld (brandt de groene AAN/UIT LED)? De AAN/UIT-knop op het Oudertoestel ingedrukt houden om het toestel in te schakelen.

- Is de juiste camera geselecteerd? Verander het cameranummer indien nodig.

- Is het videodisplay ingeschakeld? De VIDEO AAN/UIT-knop 📋 ingedrukt houden om het apparaat in te schakelen.

- Als het apparaat alleen voeding van batterijen heeft, gaat het display uit na 5 minuten, 30 minuten of 60 minuten, om stroom te besparen (afhankelijk van de video-instellingen). Het apparaat blijft ingeschakeld en geeft audio-waarschuwingen. U kunt het display weer inschakelen door op een willekeurige toets te drukken.

Registratie

Het Babytoestel heeft de verbinding met het Oudertoestel verloren

• Het apparaat opladen en een keer op de RESET-knop op het Oudertoestel drukken.

• Als het Babytoestel te ver weg staat, kan het buiten bereik zijn. Plaats het Babytoestel dichter bij het Oudertoestel.

• De apparaten resetten door het Babytoestel los te koppelen van de netspanning. Druk een keer op de RESET-knop op het Oudertoestel. Wacht ongeveer 15 seconden en dan opnieuw aansluiten. Het kan tot één minuut duren voordat het Babytoestel is gesynchroniseerd met het Oudertoestel.

• Zie 2.3 Aanmelden (Koppelen) als het nodig is de toestellen opnieuw aan te melden.

Interferentie

Storende geluiden op uw Oudertoestel

• Uw Babytoestel en Oudertoestel staan mogelijk te dicht bij elkaar. Zet ze verder uit elkaar.
• Zorg ervoor dat er tenminste 1 tot 2 meter afstand is tussen de beide toestellen om audiofeedback te voorkomen.
• Als het Babytoestel te ver weg staat, kan het buiten bereik zijn. Plaats het Babytoestel dichter bij het Oudertoestel.
• Zorg ervoor dat het Babytoestel en het Oudertoestel niet in de buurt staan van andere elektrische apparatuur, zoals een televisie, computer of draadloze/mobiele telefoon.
• Het gebruik van andere 2.5 GHz apparaten, zoals draadloze netwerken, (Wi-Fi® routers), Bluetooth™ systemen of magnetrons, kunnen interferentie met dit product veroorzaken, dus houd de babyfoon uit de buurt van dergelijke apparaten of zet ze uit als ze storing lijken te veroorzaken.
• Als het signaal zwak is kunt u proberen het Oudertoestel en/of Babytoestel te verplaatsen.

8. Algemene informatie

Als uw product niet goed functioneert....

1. Lees deze Gebruikershandleiding.
2. Contact opnemen met Klantenservice:

[phone] in Nederland

[phone] in België

E-mail: [e-mail]

Neem contact op met Klantenservice om een nieuwe batterij voor het oudertoestel te bestellen.

Beperkte garantie voor consumentenproduct en accessoires ("Garantie")

Dank u voor de aankoop van dit onder Motorola-product, dat onder licentie is vervaardigd door Binatone Electronics International LTD ("BINATONE").

Wat wordt gedekt door deze garantie?

BINATONE garandeert onder voorbehoud van het navolgende dat dit product, verkocht onder de merknaam van Motorola ("Product"), of de gecertificeerde accessoire ("Accessoire") verkocht voor gebruik met dit product, geen defecten zal vertonen in materialen en productie bij consumentgebruik gedurende de hieronder beschreven periode. Deze Garantie is uw exclusieve garantie en is niet overdraagbaar.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT ANDERE RECHTEN HEBBEN DIE PER LAND KUNNEN VERSCHILLEN. VOOR CONSUMENTEN DIE GEDEKT ZIJN ONDER WETGEVING VOOR CONSUMENTEN BESCHERMING IN HUN LAND VAN AANKOOP OF HUN LAND VAN VERBLIJF, KUNNEN DE DOOR DEZE GARANTIE GEBODEN VOORDELEN EEN AANVULLING ZIJN OP ALLE RECHTEN EN VERHAALSMOGELIJKHEDEN DIE DEZE WET-EN REGELGEVING VOOR CONSUMENTEN BESCHERMINGSWETTEN BIEDT. RAADPLEEG DE WETTELIJKE RECHTEN IN UW LAND VOOR EEN VOLLEDIG BEGRIP VAN UW RECHTEN.

Wie is gedekt?

Deze Garantie is uw exclusieve garantie en is niet overdraagbaar.

Wat zal BINATONE doen?

BINATONE of zijn geautoriseerde distributeur zal naar eigen goeddunken en binnen een zakelijk redelijke termijn, elk product of accessoire die niet voldoet aan deze garantie repareren of vervangen. Wij kunnen functioneel equivalente soortgelijke / gereviseerde / gebruikte of nieuwe producten, accessoires of onderdelen gebruiken.

Welke andere beperkingen zijn van toepassing?

ALLE GEIMPLICEERDE GARANTIES, WAARONDER ZONDER BEPERKING DE IMPLICIETE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, IS BEPERKT TOT DE TERMIJN VAN DEZE BEPERKTE GARANTIE, ANDERS IS DE REPARATIE OF VERVANGING OP GROND VAN DEZE UITDRUKKELIJK BEPERKTE GARANTIE DE ENIGE OPLOSSING VAN DE CONSUMENT, EN WORDT GEGEVEN IN PLAATS VAN ALLE ANDERE UITDRUKKELIJKE OF GEIMPLICEERDE GARANTIES. IN GEEN GEVAL ZAL MOTOROLA OF BINATONE AANSPRAKELIJK ZIJN, CONTRACTUEEL OF IN ONRECHT (INCLUSIEF ONACHTZAAMHEID) VOOR SCHADE GROTER DAN DE AANKOOPPRIJS VAN HET PRODUCT OF EEN ACCESSOIRE, OF VOOR WELKE INDIRECTE, INCIDENTELE, BIJZONDERE OF GEVOLGSCHADE VAN WELKE AARD DAN OOK, OF VERLIES VAN INKOMSTEN OF WINST, VERLIES VAN OMZET, VERLIES VAN INFORMATIE OF ANDER FINANCIËLE VERLIES ALS GEVOLG VAN OF IN VERBAND MET HET VERMOGEN OF ONVERMOGEN OM DE PRODUCTEN OF ACCESSOIRES TE KUNNEN GEBRUIKEN VOOR ZOVER DEZE SCHADE KAN WORDEN AFGEWEZEN DOOR DE WET.

In sommige rechtsgebieden is de beperking of uitsluiting van incidentele of gevolgschade, of beperking van de duur van een impliciete garantie niet toegestaan, zodat de bovenstaande beperkingen en uitsluitingen mogelijk niet op u van toepassing zijn. Deze Garantie geeft u specifieke wettelijke rechten, en u kunt ook andere rechten hebben die af kunnen wijken in verschillende jurisdictie.

Gedekte producten Duur van de dekking
Consumentenproducten	Twee (2) jaar vanaf de datum waarop de producten oorspronkelijk werden gekocht door de eerste koper van het product.
Consumentenaccessoires	Negentig (90) dagen vanaf de datum waarop de accessoires oorspronkelijk werden gekocht door de eerste koper van het product.
Consumentenproducten en accessoires die worden gerepareerd of vervangen	Het saldo van de oorspronkelijke garantie of gedurende negentig (90) dagen vanaf de retourdatum naar de consument, afhankelijk van welke langer.

Uitsluitingen

Normale slijtage. Periodiek onderhoud, reparatie of vervanging van onderdelen als gevolg van normale slijtage worden niet gedekt.

Batterijen. Alleen batterijen die onder 80% van hun nominale vermogen vallen als ze volledig zijn opgeladen en lekkende batterijen vallen onder deze garantie.

Incorrect gebruik. Defecten of schade als gevolg van: (a) onjuiste bediening of verkeerde opslag, misbruik, ongeval of verwaarlozing zoals fysieke schade (barsten, krassen, enz.) op de buitenkant van het product als gevolg van verkeerd gebruik; (b) contact met vloeistof, water, regen, extreme vochtigheid of overmatige transpiratie, zand, vuil en dergelijke, extreme hitte, of voedsel, (c) gebruik van producten of accessoires voor commerciële doeleinden of het blootstellen van het product of accessoire aan abnormaal gebruik of omstandigheden, of (d) andere handelingen die niet de schuld zijn van MOTOROLA of BINATONE, vallen niet onder de dekking.

Gebruik van producten en accessoires die niet van het merk zijn van Motorola. Defecten of schade als gevolg van gebruik van producten of accessoires of andere randapparatuur die niet van het merk Motorola of door Motorola zijn gecertificeerd, vallen niet onder dekking.

Niet-geautoriseerde service of wijziging. Defecten of schade als gevolg van service, testen, aanpassing, installatie, onderhoud, wijziging of wijziging op enigerlei wijze door iemand anders dan MOTOROLA, BINATONE of zijn erkende service centers, zijn uitgesloten van dekking.

Gemodificeerde producten. Producten of accessoires met (a) serienummers of datumplaatjes die zijn verwijderd, gewijzigd of vernietigd, (b) verbroken zegels of aanwijzingen van geknoei, (c) niet passende board serienummers, of (d) niet-conforme of niet-Motorola behuizingen of onderdelen zijn uitgesloten van dekking.

Communicatiediensten. Defecten, schade, of het storing van producten of accessoires als gevolg van communicatiediensten of signaal waarop u bent geabonneerd of gebruikt met de producten of accessoires vallen niet onder de dekking.

Hoe krijgt u garantieservice of andere informatie?

Voor service of informatie kunt u bellen naar:

[phone] in Nederland
[phone] in België

E-mail: [e-mail]

U krijgt instructies over hoe u de producten of accessoires op eigen rekening en eigen risico kunt versturen naar een geautoriseerd servicecenter van BINATONE.

Voor service moet het volgende worden overlegd: (a) het product of de accessoire, (b) het oorspronkelijke aankoopbewijs (rekening) met datum, plaats en verkoper van het Product; (c) indien een garantiekaart is bijgesloten in de doos, een ingevulde garantiekaart met het volgnummer van het Product; (d) een schriftelijke beschrijving van het probleem, en, het belangrijkste; (e) uw adres en telefoonnummer.

Deze voorwaarden vormen de volledige garantie-overeenkomst tussen u en BINATONE ten aanzien van de producten of accessoires gekocht door u, en vervangen eventuele eerdere overeenkomst of verklaringen, met inbegrip van verklaringen in publicaties of promotiemateriaal uitgegeven door BINATONE of verklaringen die door een vertegenwoordiger of medewerker van BINATONE mogelijk gemaakt zijn in verband met de genoemde aankoop.

BINATONE TELECOM PLC

1 Apsley Way London NW2 7HF, United Kingdom. Tel: [phone] Fax: [phone]

e-mail: [e-mail]

Beeldsensor kleuren CMOS 1M Pixels

Bedrijfstemperatuur 0 °C - 45°C

IR LED 8 stks

Voedingsadapter Ten Pao International Ltd.

S005ANB0500100

Input: 100-240V AC, 50/60Hz, 200mA;

Output: 5.0V DC, 1000mA

WAARSCHUWING

Gebruik alleen de bijgeleverde voedingsadapter.

Batterij (ingebouwd) GPI INTERNATIONAL LTD.

2.4V, 900mAh Ni-MH, oplaadbare batterij (voldoende voor maximaal 3 uur gebruik)

WAARSCHUWING

Probeer niet om de batterij te vervangen, maar contact op met de klantenservice als het moet worden vervangen.

Oudertoestel

Frequentie 2.4 GHz tot 2.48 GHz

Scherm 5" diagonaal TFT LCD

Display-kleuren 16.7M kleuren LCD

Bedrijfstemperatuur 0 °C - 45°C

Helderheidcontrole 8 stappen

Volumeregelaar 8 stappen + Uit

Voedingsadapter Ten Pao International Ltd.S005ANB0500100Input: 100-240V AC, 50/60Hz, 200mA;Output: 5.0V DC, 1000mA

WAARSCHUWING

Gebruik alleen de bijgeleverde voedingsadapter.

Batterij (ingebouwd) LG Chemical Limited (Motorola BF6X) 3.7V, 1880mAh Lithium-Ion Polymeer, oplaadbare batterij (voldoende voor maximaal 5 uur gebruik)

WAARSCHUWING

Probeer niet om de batterij te vervangen, maar contact op met de klantenservice als het moet worden vervangen.

motorola

Gefabriceerd, gedistribueerd of verkocht door Binatone Electronics International LTD., officiële licentiehouder voor dit product. MOTOROLA en het gestileerde M-logo zijn handelsmerken of geregistreerde handelsmerken van Motorola Trademark Holdings, LLC. en worden onder licentie gebruikt. Alle andere handelsmerken zijn het eigendom van hun respectieve eigenaars. © 2016 Motorola Mobility LLC. Alle rechten voorbehouden.

NL_EU Version 1.0

Gedrukt in China
