TS-WX1010LA - Subwoofer PIONEER - Gratis gebruiksaanwijzing en handleiding

Type product	Actieve subwoofer met ingebouwde versterker
Luidsprekerdiameter	25 cm (10 inch)
Continue vermogen (RMS) luidspreker	300 W
Maximaal piekvermogen luidspreker	1200 W
Continue vermogen (RMS) versterker	300 W
Maximaal piekvermogen versterker	600 W
Gevoeligheid	83 dB (1 W/1 m)
Frequentierespons	20 Hz - 3,4 kHz (-20 dB)
Behuizingstype	Basreflex
Afmetingen (B x D x H)	533 x 150 x 300 mm
Gewicht	8,10 kg (inclusief accessoires)
Brutogewicht (inclusief verpakking)	9,20 kg
Voedingsspanning	DC 14,4 V (10,8 - 15,1 V toelaatbaar)
Maximaal stroomverbruik	25 A
Aarding	Negatieve aarde (12 V)
Ingangsniveau (RCA)	60 mV + 60 mV / 22 kΩ
Ingangsniveau (luidsprekerlijn)	1,2 V + 1,2 V / 5 kΩ
Instelbare kantelfrequentie	50 Hz - 125 Hz
Bass boost	0 - 12 dB, instelbare frequentie 40 - 100 Hz
Faseschakelaar	0°/180°
Zekering	40 A (extern)
Inclusief accessoires	Zeskantsleutel, handleiding

Veelgestelde vragen - TS-WX1010LA PIONEER

Hoe sluit ik de Pioneer TS-WX1010LA aan?

Sluit eerst de aardingsdraad aan op een metalen deel van de carrosserie. Verbind daarna de accukabel (minimaal AWG 14) met de positieve accupool via de 40 A zekering. Sluit de systeemafstandsbedieningskabel aan op een accessoireconnector die meer dan 2 A levert. Gebruik de meegeleverde zeska

Welke draaddikte heb ik nodig voor de stroomkabels?

Gebruik kabels dikker dan AWG 18. Voor de accukabel en aardingsdraad wordt AWG 14 aanbevolen.

Wat moet ik doen als er geen geluid uit de subwoofer komt?

Controleer of de INPUT MODE SELECT-schakelaar correct staat (RCA of SPK). Controleer de aansluitingen, de zekering en of de voeding is ingeschakeld (het lampje moet branden). Stel de gain en kantelfrequentie juist in.

Kan ik de subwoofer aansluiten op een standaard autoradio?

Ja, via de luidsprekerlijningang (SPK) of via RCA-preout. Als uw radio geen RCA-uitgang heeft, gebruik dan de luidsprekerlijn-ingang en stel de schakelaar in op SPK.

Hoe stel ik de juiste gain in?

Draai de gain-regelaar langzaam omhoog tot u vervorming hoort, draai dan iets terug. Het circuit beschermt tegen overmatige invoer.

Wat is de functie van de Bass Boost?

Met de Bass Boost-regelaar kunt u het basniveau versterken van 0 tot 12 dB. U kunt ook de frequentie (40-100 Hz) instellen voor verschillende muziekstijlen.

Waarom wordt de subwoofer erg heet?

Zorg voor voldoende ventilatie. Plaats niets op de subwoofer en installeer hem niet in een afgesloten ruimte. Controleer of de belasting niet te hoog is.

Hoe reinig ik de Pioneer TS-WX1010LA?

Gebruik een droge, zachte doek om het oppervlak af te stoffen. Vermijd water of oplosmiddelen.

Kan ik de subwoofer in de kofferbak installeren?

Ja, maar zorg dat hij stevig is verankerd en dat er voldoende ventilatie is. Boor geen gaten in brandstof- of remleidingen.

Wat betekent het lampje dat brandt?

Het voedingslampje brandt groen wanneer de subwoofer is ingeschakeld en stroom ontvangt. Als het niet brandt, controleer dan de stroomaansluitingen en de zekering.

GEBRUIKSAANWIJZING TS-WX1010LA PIONEER

Hartelijk dank voor uw keuze voor dit Pioneer-product.

Lees deze instructiehandleiding voordat u deze luidspreker installeert.

⚠ WAARSCHUWING

1. Ontkoppel de negatieve (-) accukabel van het voertuig voordat u met de installatie begint. Dit voorkomt een mogelijke elektrische schok.
2. Gebruik de meegeleverde aansluitkabels voor de bedrading van dit toestel. Verwijder NIET de zekeringen. Het beveiligingscircuit zal niet werken in geval van nood.
3. Als de TS-WX1010LA in het passagierscompartiment wordt geïnstalleerd, moet deze stevig op zijn plaats worden verankerd.
4. Controleer voordat u een montagegat boort altijd eerst de ruimte achter de boorplek, om zeker te zijn dat u NIET boort op plaatsen waar een brandstofleiding, remleiding of elektrische bekabeling ligt.
5. Installeer de TS-WX1010LA niet op een plaats waar deze nat kar worden.
6. Installeer de TS-WX1010LA op een plaats die goed geventileerd wordt. Plaats niets op de TS-WX1010LA zodat de luchtstroom door het toestel niet gehinderd wordt.
7. Houd het luistervolume tijdens het rijden op een niveau waarbij u belangrijke geluiden in het verkeer goed kunt horen, bijvoorbeeld hulpverleningsvoertuigen e.d.
8. Een luid volume kan tot permanent gehoorverlies leiden.
9. Als de accukabel niet stevig op de aansluiting is vastgezet met de aansluitschroeven, bestaat er een risico op oververhitting, storing en lichamelijk letsel, inclusief lichte brandwonden.
10. Installeer de zekering op de accukabel.
11. Gebruik altijd een zekering met de voorgeschreven nominale waarde. Het gebruik van een ongeschikte zekering kan leiden tot oververhitting en rookontwikkeling, schade aan het product en lichamelijk letsel, waaronder brandwonden.

⚠️ VOORZICHTIGHEID

1. Dit toestel is voor 12 volt (-) negatieve aarde. Controleer of uw voertuig hiervoor geschikt is.
2. Zet draden en kabels die scherpe randen kunnen raken, tijdens het aanleggen vast met kabelhouders en tape voor elektrische installaties of krimpkousen. Houd alle bedrading uit de buurt van hete oppervlakken of verwarmingsuitgangen om kortsluiting te voorkomen.
3. Raadpleeg bij de installatie van de luidsprekers in het voertuig ook de bedieningshandleiding van de autoradio.
4. Stel de schakelaar voor het ingangsniveau op de juiste waarde voor de uitgang van de autoradio. Als deze instelling niet juist is, is het mogelijk dat er vervorming optreedt en de geluidssterkte beperkt blijft.
5. Laat deze afstandsbediening niet langere tijd in direct zonlicht of op een hete plek liggen. Door langdurige blootstelling kan het toestel vervormen, verkleuren of defect raken.

Opmerking:

Als het hoofdtoestel laagfrequente ruis vertoont, kan deze ruis versterkt worden door de TS-WX1010LA.

※ Alleen EU-modellen

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

※ Informatienota voor klanten in Rusland en GOS-landen.

Примечание :

※ Alleen modellen voor de VS en Canada

WARNING

※ Alleen modellen voor de VS

※ Alleen modellen voor Canada

Deze app simuleert geluid in de auto voor meer geluidsbeleving.

XCNEM5

1 STUK

PIONEER CORPORATION

●SPECIFICATIES

• Luidsprekerafmetingen ...... ∅25 cm
• Continue belastbaarheid (RMS) 300 W
• Maximale piekbelastbaarheid 1200 W
• Versterker Continue belastbaarheid (RMS) 300 W
  Maximale piekbelastbaarheid 600 W
  Input Level (bij maximale gain) (RCA) 60 mV + 60 mV/22 kΩ
  (Luidsprekerlijn) 1,2 V+1,2 V/5 kΩ
  Voedingsbron …… DC 14,4 V (10,8 V tot 15,1 V toelaatbaar)

Max. stroomverbruik 25 A

Aarding ...... Negatieve aarde

- Luidsprekersysteem …… Basreflextype

- Gevoeligheid 83 dB (1 W/1 m)

111 dB (In Voertuig, 2 V)

- Frequentierespons 20 Hz tot 3,4 kHz (-20 dB)

- Afmetingen 533 mm(B) × 150 mm(D) × 300 mm(H)

- Gewicht (per luidspreker inclusief accessoires) …… 8,10 kg

- Brutogewicht (inclusief verpakking) 9,20 kg

Opmerking:

De specificaties en het ontwerp kunnen met het oog op verbeteringen zonder voorafgaande kennisgeving worden gewijzigd.

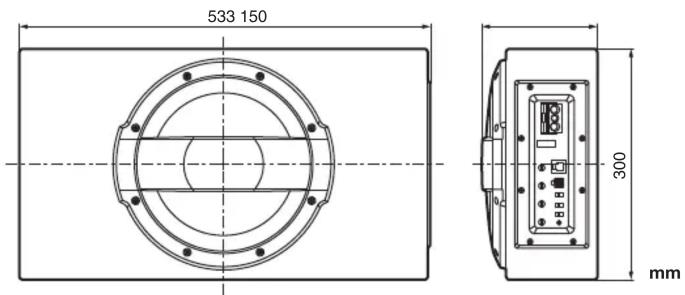

●AFMETINGEN

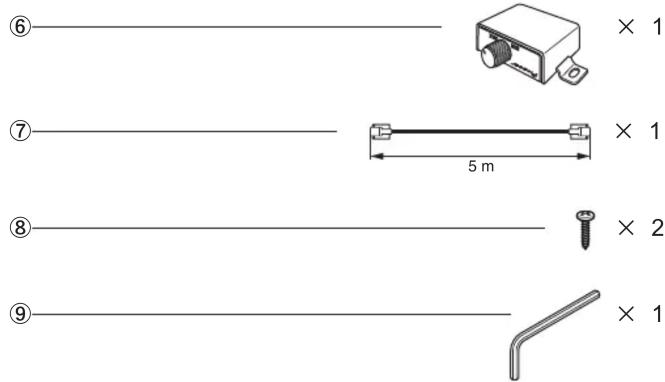

●INBEGREPEN ONDERDELEN

• Dit product bevat geen aansluitkabels. Gebruik kabels die dikker zijn dan AWG 18.

●MONTAGEVOORBEELD

●BEDIENINGSELEMENTEN EN GEBRUIK

KANTELFREQUENTIE

●DE VOEDINGSAANSLUITING VERBINDEN

1 Trek de accukabel vanuit het motorcompartiment door naar het voertuiginterieur.

- Als u een doorvoeropening voor de accukabel boort in de carrosserie, let dan op dat de kabel niet beschadigd kan raken door snijranden of bramen en geen kortsluiting kan maken.

① Positieve +○ aansluiting

② Accukabel (los verkrijgbaar)

De maximumlengte van de kabel tussen de zekering en de positieve +○ accupool is 30 cm.

③ Zekering 40 A

Dit toestel moet afzonderlijk gezekerd worden voor 40 A

2 Strip met een draadkniptang of zakmes ongeveer 10 mm van het uiteinde van de accukabel, de aardkabel en de systeemafstandsbedieningskabel, en draai het blootgelegde uiteinde van elke kabel.

① Voedingslampje

Brandt wanneer de voeding ingeschakeld is.

② Gain-regelaar

Gebruik deze regelaar om het gewenste gain-niveau in te stellen. HHet circuit van de GAIN-regelaar beschermt de subwoofer tegen overmatige invoer en kan het niveau automatisch aanpassen om beschadiging te voorkomen. Frequentieregeling

③ Draai aan deze knop om de frequentie tijdens geluidsweergave te wijzigen.

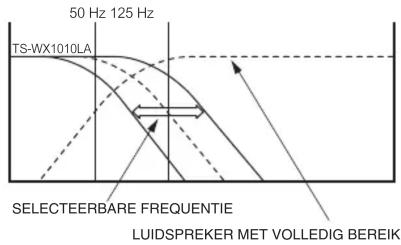

Zet de knop op de gewenste basinstelling (selecteerbare frequentie van 50 Hz tot 125 Hz).

④ Bass boost-regelaar

U kunt het bass boost-niveau van 0 dB tot 12 dB instellen.soorten muziek.

U kunt de bass boost-frequentie van 40 Hz tot 100 Hz instellen.

⑥ Faseschakelaar

Gebruik deze schakelaar om de fase voor het systeem te selecteren.

⑦ Laagdoorlaatfilter aan/uit : Activeert de crossover van het laagdoorlaatfilter (LPF) van dit product

Aan : Selecteer Aan om de kantelfrequentie met dit product te regelen

Uit : Selecteer Uit om de kantelfrequentie met een compatibele autoradio te regelen

⑧ INPUT MODE SELECT-schakelaar

RCA : Bij gebruik van de RCA-ingang

SPK : Bij gebruik van de luidspreker-lijningang

3 Sluit de kabels op de aansluiting aan.

Zet de kabels stevig vast met de aansluitschroeven.

• De kabel moet periodiek gecontroleerd en indien nodig vastgezet worden omdat hij na verloop van tijd loskomt.
• Soldeer of bind de gedraaide kabeluiteinden niet aan elkaar.
• Let op dat de isolatiemantel van de kabel niet wordt ingeklemd wanneer u de kabel vastzet.
• Gebruik de bijgeleverde zeskantsleutel om de aansluitschroef van dit toestel vast te draaien of los te maken, en om de kabel stevig vast te zetten. Let op dat u deze schroef niet overmatig aandraait; de kabel kan daardoor beschadigd raken.

① Accukabel
② Voedingsaansluiting
③ Aardingsdraad
④ Aardaansluiting
⑤ Systeemafstandsbedieningskabel
⑥ Aansluiting systeemafstandsbediening
⑦ Aansluitschroeven

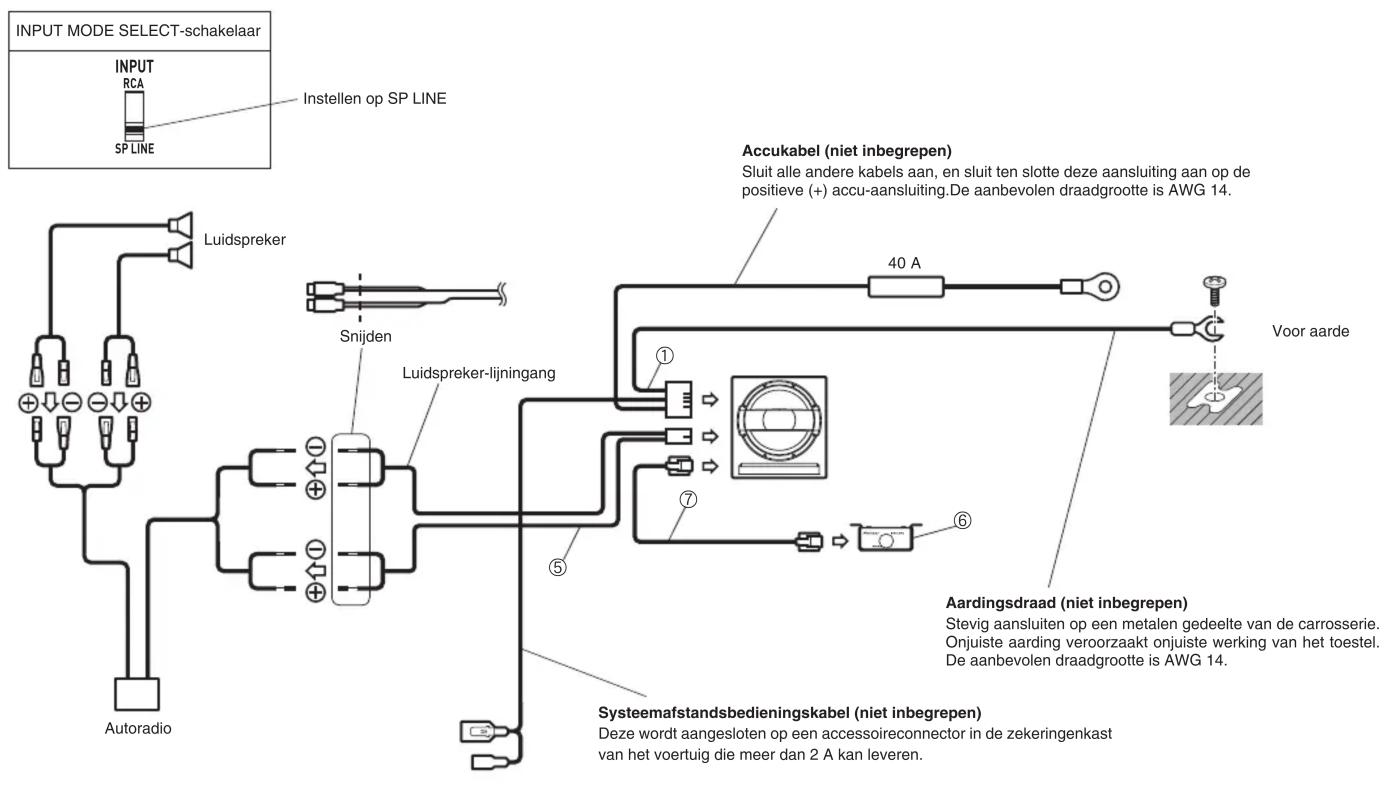

Bedradingsvoorbeeld 1 (luidspreker-lijningangssysteem)

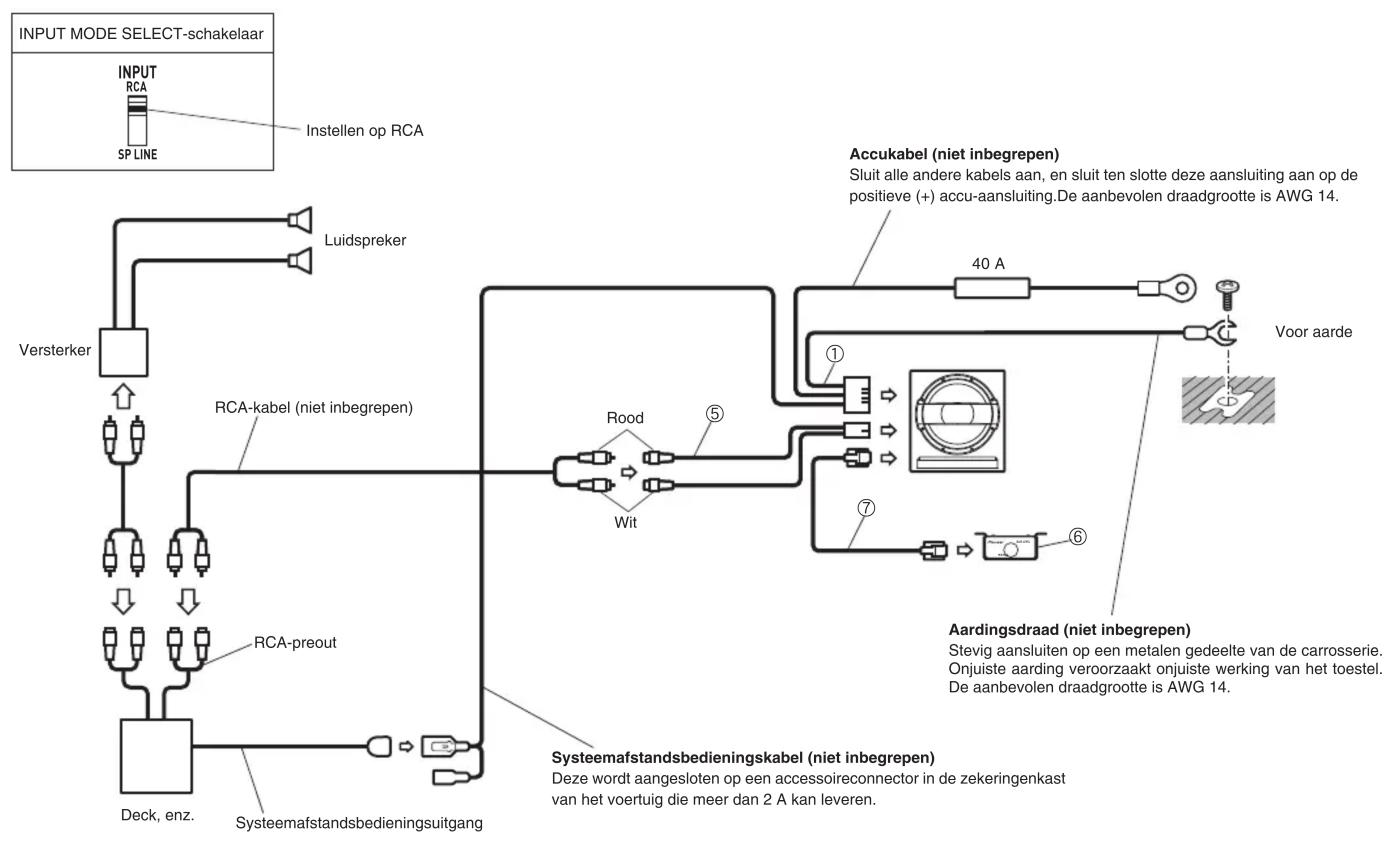

Bedradingsvoorbeeld 2 (RCA-ingangssysteem)
