W R2 Plus - Thermostaat Optima - Gratis gebruiksaanwijzing en handleiding

Type product	Thermostaat voor elektrische en conventionele verwarmingssystemen
Model	W R2 Plus
Merk	Optima
Afmetingen thermostaat (opbouw)	135 mm x 87,5 mm x 23,2 mm
Kleur	Wit
Voeding thermostaat	2 x AAA 1,5 V alkaline batterijen
Voeding ontvanger	230 VAC, 50/60 Hz
Frequentie	868 MHz
Beschermingsgraad (IP)	20
Achtergrondverlichting display	Ja, groot LCD-scherm met verlichting
Aantal programmeerbare perioden per dag	4
Programmeeropties	7 dagen, 4 periodes per dag
Temperatuurinstelbereik	5 °C tot 35 °C in stappen van 0,5 °C
Nauwkeurigheid	±0,5 °C
Weergave temperatuur	In graden Celsius
Bedieningsmodi	Handmatig (MAN), Weg (Away), Programma (PRG)
Kinderslot	Ja, inschakelbaar (par. 11)
Open raam detectie (OWD)	Ja, inschakelbaar met instelbare parameters
Vorstbeveiliging	Ja, instelbare temperatuur (5-15 °C)
Kalibratie interne sensor	Instelbaar van -8 °C tot +8 °C
Sensorkeuze	Intern, extern, of beide
Ontvanger schakelcontacten	NO (normaal open) en NC (normaal gesloten)
App-bediening	Via TUYA of SMARTLIFE app (met Optima PLUS WiFi-ontvanger)
Fabrieksreset	Mogelijk via parameter 17

Veelgestelde vragen - W R2 Plus Optima

Hoe stel ik de klok en datum in op de Optima W R2 Plus thermostaat?

Houd de SET-knop ongeveer 3 seconden ingedrukt. Het minutenvenster knippert. Pas aan met + en -. Druk opnieuw op SET om uren in te stellen, daarna dagen (1=maandag..7=zondag).

Hoe programmeer ik de 4 periodes per dag?

Houd de PRG-knop 3 seconden ingedrukt. Stel per periode de tijd (stappen van 15 min) en temperatuur in. Druk op PRG om naar de volgende periode te gaan. Herhaal voor alle periodes.

Wat zijn de standaard tijden en temperaturen van de programma's?

Voor werkdagen (ma-vr): P1 7:00 22°C, P2 8:30 19°C, P3 17:00 22°C, P4 22:00 19°C. Weekend (za/zo): P1 8:00 22°C, P2 8:30 22°C, P3 17:00 22°C, P4 22:00 19°C.

Hoe schakel ik het kinderslot in?

Ga naar parameterinstelling (thermostaat uit, houd SET + + 6 seconden). Stel parameter 11 in op 1. Ontgrendelen door SET 5 seconden ingedrukt te houden.

Wat is de open raam detectie (OWD) en hoe stel ik deze in?

OWD schakelt verwarming uit bij een plotselinge temperatuurdaling (bv. open raam). Activeer via parameter 12 (1=aan). Stel detectietijd (par.13, 2-30 min) en temperatuurdaling (par.14, 2-4°C) in. Na vertragingstijd (par.15, 10-60 min) keert het systeem terug.

Hoe kalibreer ik de temperatuursensor?

Ga naar parameterinstelling. Stel parameter 01 in op de gewenste correctie (bv. -1,5 als de thermostaat 23°C toont maar het 21,5°C is). Bereik -8°C tot +8°C.

Wat is het schakeldifferentieel (dode zone) en hoe stel ik het in?

Parameter 09. Standaard 0°C: bij setpoint 20°C gaat verwarming aan bij 19,5°C en uit bij 20,5°C. Bij differentieel 0,5°C: aan bij 19°C, uit bij 21°C.

Kan ik de thermostaat met een app bedienen?

Ja, in combinatie met een Optima PLUS WiFi-ontvanger kunt u de thermostaat bedienen via de TUYA of SMARTLIFE app.

Hoe voer ik een fabrieksreset uit?

Ga naar parameterinstelling en zet parameter 17 op 1. Druk daarna op de aan/uit-knop gedurende 5 seconden. Wacht tot de thermostaat opnieuw opstart.

Waar moet ik de thermostaat installeren?

Monteer op ooghoogte, niet in de buurt van directe warmtebronnen. Druk niet hard op het LCD-scherm. Scheid de voor- en achterplaat, schroef de achterplaat vast en klem de voorkant erop.

GEBRUIKSAANWIJZING W R2 Plus Optima

De opbouw thermostaat is ontwikkeld om elektrische en conventionele verwarmingssystemen aan en uit te kunnen schakelen met behulp van een ingestelde temperatuur en tijd. It kan koppelen met verschillende ontvangers voor afstandsbediening.

√ Groot display is duidelijk af te lezen met de achtergrondverlichting.
√ Eenvoudig te monteren thermostaat en ontvanger.
√ Vijf knoppen maken het gemakkelijk te gebruiken.
√ 4 perioden van elke dag programmeerbaar
√ Het display toont de ingestelde temperatuur en de gemeten temperatuur, tijd.
√ Temperatuurweergave in graden Celsius.
√ De thermostaat wordt geleverd met een muurbevestigingsframe, voet

Technische gegevens

Thermostaat bedrijfsspanning: 2 x AAA 1,5 V, alkaline batterijen.

Back-up opslag: EEPROM

Bedrijfsspanning ontvanger: 230 VAC, 50/60 Hz

Frequentie: 868 MHz

Overstapmogelijkheden: 7 dagen, 4 periodes per dag.

Ontvanger schakelcontacten: NO en NC.

Temperatuurinstellingen: 5°C 35°C , stappen van 0,5°C .

Nauwkeurigheid: +/- 0.5°C

Afmetingen thermostaat: Opbouw, 135mm x 87,5 mm x 23,2mm.

Kleur: Wit

IP-beschermingsgraad: 20.

Wanneer de thermostaat wordt gecombineerd met een Optima PLUS-ontvanger met WiFi, kan de thermostaat worden bediend via de TUYA- of SMARTLIFE-app.

Display & Knoppen

Modus selecteren

Druk op de KNOP SET om MAN Mode/Away Mode (geen pictogramindicatoren)/PRG Mode (GEEN pictogramindicatoren) te selecteren

Klok instellen

• Houd de SET-knop ongeveer 3 seconden ingedrukt. Het minutendisplay (linksboven in het display) knippert.
• Wijzig deze waarde met de knoppen + en - .
• Druk op de knop SET . Het uurdisplay (linksboven in het display) knippert.
• Wijzig deze waarde met de knoppen + en - .
• Druk op de knop SET. Het dagdisplay (linksboven in het display) knippert als een getal.
• Wijzig deze waarde met de knoppen + en - . Gebruik 1 voor maandag, 2 voor dinsdag, 3 voor woensdag, 4 voor donderdag, 5 voor vrijdag, 6 voor zaterdag en 7 voor zondag.

Druk lang op de PRG-knop om de PRG-instelling in te voeren. De weekdag is vastgesteld van maandag tot zondag (1 \~ 7), elke dag heeft 4 perioden (1 \~ 4). Elke druk op de PRG-knop kan naar de volgende iteminstelling gaan.

De tijd en temperatuur van elke periode i kan in de volgende stappen worden ingesteld.

1). Druk op PRG en houd 3 seconden ingedrukt, de tijdweergave knippert, verander de waarde met + en - knop. (elke druk is 15 minuten)
2) Druk op de PRG-knop, de temperatuurweergave knippert, verander de temperatuur met + en - knop.
3). Druk op de PRG-knop naar de volgende periode.
4). De andere periode-instellingen volgen dezelfde weg.

Standaardinstelling:

RF-Optima W R2 PLUS thermostaat

Periode	1		2		3		4
	Tijd	Temp	Tijd	Temp	Tijd	Temp	Tijd	Temp
12345(ma.~vr.)	7:00	22°C	8:30	19°C	17:00	22°C	22:00	19°C
6(zat.)	8:00	22°C	8:30	22°C	17:00	22°C	22:00	19°C
7(zo.)	8:00	22°C	8:30	22°C	17:00	22°C	22:00	19°C

Parameter instellen

Schakel de thermostaat uit, houd de SET-knop en de + -knop voor 6s ingedrukt om de parameterinstelling in te voeren. Elke druk op de SET-knop gaat naar de instelling voor het volgende item. Pas de waarde aan door op de + of – knop te drukken.

Menu	Beschrijving	Bereik	Standaardwaarde
01	Temperatuurkalibratie voor interne sensor	-8 °C ~8 °C	0°C
02	Stel punt max.	5 °C ~35°C	35 °C
03	Stel punt min.	5 °C ~35°C	5 °C
04	Sensor selecteren	0: Interne sensor1: Externe sensor2: Interne en externe sensor	2
05	Vorstbescherming Temp.	5 °C ~15°C	5 °C
06	Vloer temp. Display	Alleen-lezen
08	Bescherming tegen hoge temperaturen	20 °C ~ 80 °C	32 °C
09	Dode zone	0 ~ 3°C	0°C
10	Beeldscherm	0: Kamertemperatuur.1: Stel de temperatuur in.	0
11	Kinderslot	0: Uitschakelen1: Inschakelen	0
12	Open vensterdetectiefunctie	1: Inschakelen 0:Uitschakelen	0
13	OWD-detectietijd	2 ~ 30 minuten	15 minuten
14	OWD Drop temp. selecteer(binnen detectietijd)	2.3.4'C	2 'C
15	OWD Vertragingstijd selecteren(Terug naar vorige werkstatus)	10 ~ 60min	30 minuten
17	Fabrieksreset	0: Nee	0
		1: Ja, en druk dan opAan / uit-knop voor 5s, wacht totde thermostaat opnieuw wordtopgestart
18	Software versie	3206

Functie 01 - Deze functie wordt gebruikt om de kamertemperatuur te kalibreren wanneer dat nodig is. Als de werkelijke kamertemperatuur bijvoorbeeld 21,5°Cis, maar de thermostaat 23°Caangeeft, kunt u deze waardeinstellen op -1,5 om te kalibreren.

Functie 02/03 – Temperatuur Max.& Min. Limiet: Met deze functie kunt u het gebruik van de op- en neergaande temperatuur beperken door op +/- knoppen te drukken.

Menu 05 - Bescherming tegen lage temperaturen: Dit is de temperatuur die wordt gehandhaafd wanneer de thermostaat in de vorstmodus staat. Als de kamertemperatuur lager is dan 5°C(Instelbaar), schakelt de thermostaat het verwarmingsapparaat in totdat de kamertemperatuur 5°Cis(Instelbaar).

Menu 09 - Schakeldifferentieel: Met deze functie kunt u het schakeldifferentieel van de thermostaat verhogen. De standaardwaarde is 0°C, wat betekent dat bij een ingestelde temperatuur van 20°C de thermostaat de verwarming aanzet bij 19,5°C en uitschakelt bij 20,5°C. Bij een differentieel van 0,5°C gaat de verwarming aan bij 19°C en uit bij 21°C.

Menu 11- Deze functie wordt gebruikt om de sleutels te vergrendelen. Bij het vergrendelen kunt u lang 5 seconden op de SET-knop drukken om te ontgrendelen.

Menu 12-Met deze functie kunt u energie besparen. Wanneer u de open raamdetectiefunctie inschakelt, stopt het systeem automatisch met verwarmen wanneer het een plotselinge daling van de kamertemperatuur detecteert (standaard 2 °C in 15 minuten). Dit wordt normaal gesproken veroorzaakt wanneer een raam of deur wordt geopend zonder het verwarmingsapparaat uit te schakelen. Het apparaat keert na 30 minuten terug naar de vorige werkingsmodus, waarna de letter OP verdwijnt. Druk op een willekeurige knop om de OWD-functie te verlaten tijdens de uit-periode van verwarming.

Menu 13-De insteltijd om de daling van de kamertemperatuur tussen 2-15 minuten te detecteren (15 minuten is de standaardinstelling).

Menu 14-De dalingstemperatuur tijdens de detectieperiode. Instelling tussen 2-4°C (2°C is de standaardinstelling).

Menu 15-De tijd om de OWD-modus af te sluiten, selecteer. Instelling tussen 10 \~ 60min(30min is de standaardinstelling).

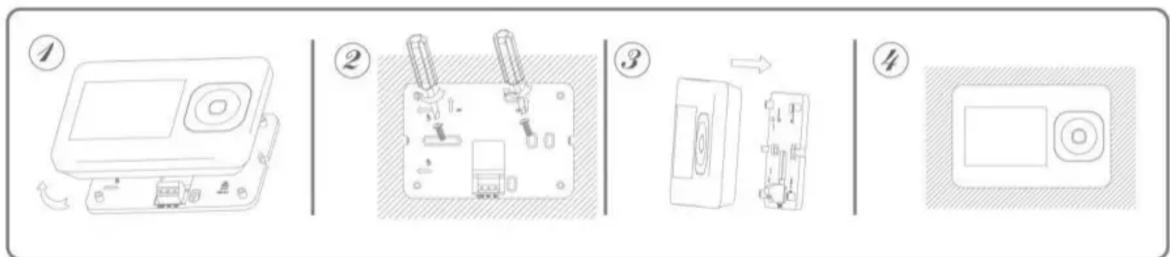

Installatie

Monteer de thermostaat op ooghoogte. Lees de instructies volledig door, zodat u het beste uit ons product haalt. Installeer niet in de buurt van een directe warmtebron, omdat dit de functionaliteit zal beïnvloeden. Duw niet hard op het LCD-scherm, omdat dit onherstelbare schade kan veroorzaken.

Stap 1: Scheid de voorste helft zorgvuldig van de achterplaat.

Stap 2: Schroef de achterplaat van de thermostaat stevig op de muur met meegeleverde schroeven

Stap 3: Klem de voorkant van de thermostaat op de achterplaat.

Koppelen met de ontvangers

Om de ontvangers te koppelen kunt u kijken in de handleiding van de ontvangers.
