Producttype	Omvormer (netgekoppelde PV-reeksomvormer)
Model	SUN2000-12KTL-M0
Afmetingen (B x H x D)	525 mm × 470 mm × 262 mm
Gewicht	25 kg
Nominaal vermogen	12.000 W
Maximaal schijnbaar vermogen	13.200 VA
Maximaal rendement	98,5%
Maximale ingangsspanning	1080 V DC
Maximale ingangsstroom per MPPT	22 A
Aantal ingangsroutes	4
Aantal MPP-trackers	2
Nominale uitgangsspanning	220/380 V, 230/400 V, 3W+(N)+PE
Nominale uitgangsstroom	18,2 A (380 V) / 17,3 A (400 V)
Maximale uitgangsstroom	20 A
Beschermingsklasse	IP65
Koeling	Natuurlijke convectie
Bedrijfstemperatuur	-25 °C tot +60 °C (declassering boven +45 °C)
Maximale gebruikshoogte	0-4.000 m (declassering boven 2.000 m)
Communicatie	LED-indicatoren, WLAN + app, RS485, optioneel WLAN-FE/4G
Veiligheidsfuncties	AFCI, DC-schakelaar, eilandbedrijfbeveiliging, overspanningsbeveiliging, isolatiebewaking
Garantie	Raadpleeg de leverancier voor garantievoorwaarden

Veelgestelde vragen - SUN2000MA-12KTL-M0 HUAWEI

Wat is de maximale ingangsspanning van de SUN2000-12KTL-M0?

De maximale ingangsspanning is 1080 V DC. Zorg dat de nullastspanning van de PV-reeks deze waarde niet overschrijdt.

Hoe sluit ik de PE-kabel aan?

Gebruik een koperen kabel met een aderdiameter van minimaal 6 mm² (voor 12KTL). Krimp een OT-aansluiting op de kabel en bevestig deze aan de aardingsschroef op de behuizing. Zorg voor een stevige en corrosiebestendige verbinding.

Wat betekenen de LED-indicatoren?

LED1 en LED2 geven de bedrijfstoestand aan: beide continu groen = netgekoppeld; knipperend groen = DC aan, AC uit; rood = storing. LED3 geeft de communicatiestatus aan. Zie de handleiding voor een gedetailleerde tabel.

Hoe voer ik de inbedrijfstelling uit?

Schakel eerst de AC- en DC-schakelaars in. Verbind met de FusionSolar-app via de ingebouwde WiFi (wachtwoord: Changeme). Log in als installateur (wachtwoord: 00000a) en volg de snelle instellingen. Wijzig de wachtwoorden na de eerste keer.

Welke soorten elektriciteitsnetten worden ondersteund?

De SUN2000 ondersteunt de nettypes TN-S, TN-C, TN-C-S, TT en IT. Bij TT-netten moet de N-PE-spanning lager zijn dan 30 V; bij IT-netten moet de isolatie-instelling worden aangepast.

Hoe los ik het alarm 'Hoge ingangsspanning op reeksen' op?

Dit alarm (ID 2001) geeft aan dat de spanning van een PV-reeks de maximale ingangsspanning overschrijdt. Verminder het aantal in serie geschakelde PV-modules tot de nullastspanning lager is dan 1080 V. Het alarm verdwijnt automatisch na correctie.

Kan ik de omvormer buitenshuis installeren?

Ja, de omvormer heeft IP65-bescherming en kan zowel binnen als buiten worden geïnstalleerd. Vermijd plaatsen met veel zout of direct zonlicht. Zorg voor voldoende ventilatie en een stevige ondergrond.

Wat is de functie van de Smart Power Sensor?

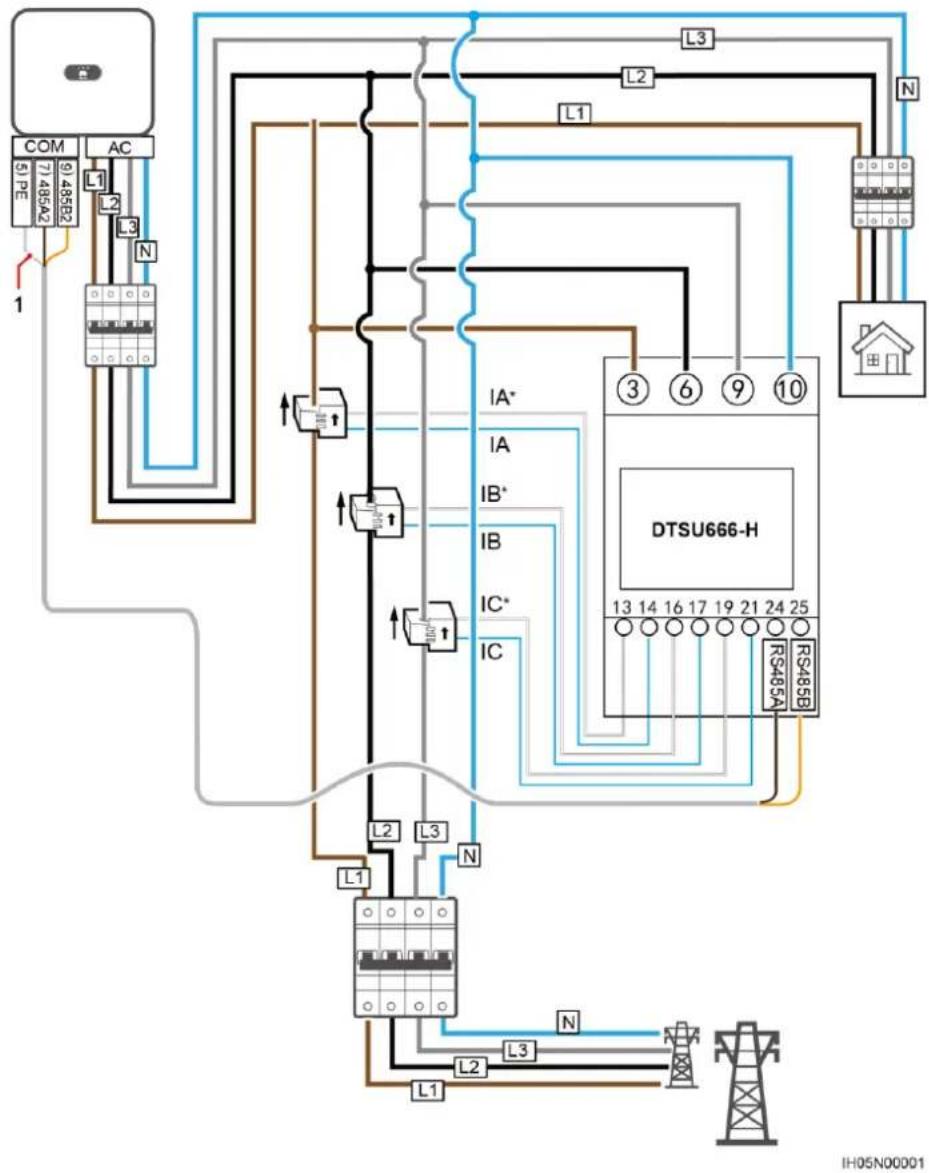

De Smart Power Sensor (DTSU666-H) wordt gebruikt voor exportbeperking (anti-backfeeding). Hij meet het vermogen en communiceert via RS485 met de omvormer om het uitgangsvermogen te regelen.

Hoe onderhoud ik de omvormer?

Voer jaarlijks onderhoud uit: controleer het koellichaam op vervuiling, inspecteer kabels en aarding, reinig het apparaat met een droge doek. Schakel de omvormer altijd uit en wacht 5 minuten voordat u onderhoud uitvoert.

Wat moet ik doen bij een AFCI-storing?

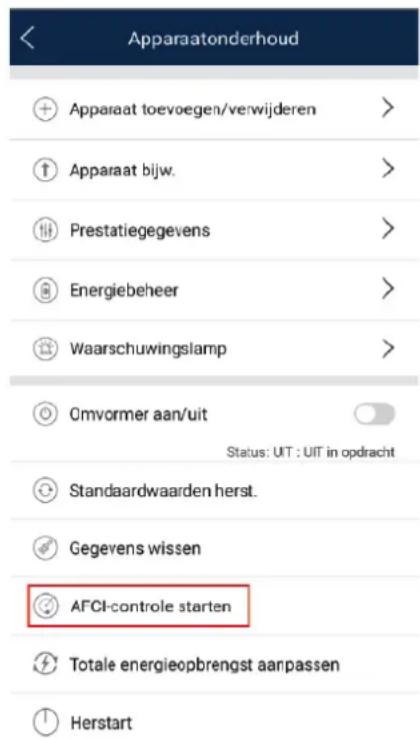

Bij een AFCI-storing (DC-boog) schakelt de omvormer uit. Start de AFCI-zelfcontrole via de FusionSolar-app. Als de fout aanhoudt, controleer de PV-kabels op beschadigingen en neem contact op met de leverancier.

GEBRUIKSAANWIJZING SUN2000MA-12KTL-M0 HUAWEI

Gebruikershandleiding

Uitgave 05

Datum 11-12-2019

HUAWEI TECHNOLOGIES CO., LTD.

Copyright © Huawei Technologies Co., Ltd. 2019. Alle rechten voorbehouden.

Geen enkel onderdeel van dit document mag in geen enkele vorm of wijze worden gereproduceerd of gedistribueerd zonder voorafgaande schriftelijke toestemming van Huawei Technologies Co. Ltd.

Handelsmerken en toestemmingen

en andere Huawei-handelsmerken zijn handelsmerken van Huawei Technologies Co., Ltd.

Alle overige handelsmerken en handelsnamen die in dit document worden genoemd, zijn eigendom van de respectievelijke eigenaars.

Kennisgeving

Voor de aangekochte producten, diensten en functionaliteiten gelden de bepalingen in het contract tussen Huawei en de klant. Alle of een deel van de producten, diensten en functionaliteiten die in dit document worden beschreven, vallen mogelijk niet binnen het bereik van de aankoop of het gebruik. Tenzij anders aangegeven in het contract, worden alle verklaringen, informatie en aanbevelingen in dit document aangeboden "AS IS" en zonder enige waarborgen, garanties of voorstellingen, zij het uitdrukkelijk of impliciet.

De informatie in dit document kan zonder kennisgeving worden gewijzigd. Tijdens het vervaardigen van dit document is er alles aan gedaan om de nauwkeurigheid van de inhoud te waarborgen. De verklaringen, informatie en aanbevelingen in dit document bieden echter geen enkele garantie, in welke vorm dan ook, zij het uitdrukkelijk of impliciet.

Huawei Technologies Co., Ltd.

Adres: Huawei Industrial Base

Bantian, Longgang

Shenzhen 518129

P.R. China

Website: https://e.huawei.com

Over dit document

Doel

Dit document beschrijft de installatie, de elektrische aansluitingen, de ingebruikname, het onderhoud en het oplossen van problemen voor de SUN2000-12KTL-M0, SUN2000-15KTL-M0, SUN2000-17KTL-M0 en SUN2000-20KTL-M0 (kortweg SUN2000). Lees dit document door, zorg dat u de veiligheidsinformatie begrijpt en vertrouwd raakt met de functies en eigenschappen van de SUN2000 voordat u deze installeert en gebruikt.

Beoogd publiek

Dit document is bedoeld voor:

• Installateurs
- Gebruikers

Symboolconventies

De symbolen die in dit document kunnen voorkomen, zijn als volgt gedefinieerd.

Symbool	Beschrijving
	Geeft een gevaar aan dat, indien dit niet wordt vermeden, een groot risico op overlijden of ernstig letsel met zich meebrengt.
	Geeft een gevaar aan dat, indien dit niet wordt vermeden, een gemiddeld risico op overlijden of ernstig letsel met zich meebrengt.
	Geeft een gevaar aan dat, indien dit niet wordt vermeden, een klein risico op licht of middelzwaar letsel met zich meebrengt.
LET OP	Geeft een mogelijk gevaarlijke situatie aan die, als deze niet wordt vermeden, kan leiden tot schade aan apparatuur, gegevensverlies, verminderde prestaties of onverwachte resultaten.LET OP wordt gebruikt voor situaties die geen betrekking hebben op persoonlijk letsel.
OPMERKING	Wordt gebruikt ter aanvulling op belangrijke informatie in de hoofdtekst. OPMERKING wordt gebruikt voor informatie die geen betrekking heeft op persoonlijk letsel, beschadiging van apparatuur en milieuvervuiling.

Wijzigingsgeschiedenis

Wijzigingen aan documenten zijn cumulatief. De nieuwste editie van het document bevat alle updates die gemaakt zijn in eerdere uitgaven.

Uitgave 05 (11-12-2019)

• Uiterlijk en installatiediagrammen bijgewerkt omdat de constructie van de montagebeugel op het onderste gedeelte van het achterpaneel van de omvormer is gewijzigd.
• Screenshots van de FusionSolar-app bijgewerkt.
  • E AFCI bijgewerkt.

Uitgave 04 (10-18-2019)

• 5.1 Installatie voorbereiden is bijgewerkt en de WLAN Smart Dongle is gewijzigd in de WLAN-FE Smart Dongle.
• 5.5 (Optioneel) De Smart Dongle installeren is bijgewerkt en de installatiemethode van de WLAN-FE Smart Dongle is toegevoegd.
• 5.6 (Optioneel) De signaalkabel installeren is bijgewerkt. De signaalkabel van de Dongle ondersteunt het in serie schakelen van meerdere inverters.
• 5.6.2 De RS485-communicatiekabel aansluiten (Smart Power Sensor) is bijgewerkt en er is een schakelschema toegevoegd voor een driefasenschakeling met drie draden.
• 6.2 Het systeem inschakelen is bijgewerkt en er is een beschrijving toegevoegd van de controlelampjes voor de WLAN-FE Smart Dongle en de 4G Smart Dongle.
• 6.3 Inbedrijfstelling is bijgewerkt, de namen van de scenario's, de downloadmethoden voor de FusionSolar-app en de schermafbeeldingen van de app zijn aangepast, en er is een versiebeschrijving toegevoegd voor de FusionSolar-app, die wordt ondersteund door de WLAN-FE Smart Dongle.
• C Parameters voor exportbeperking instellen is bijgewerkt en de schermafbeeldingen en de beschrijvingen van parameters zijn aangepast.

Uitgave 03 (07-19-2019)

Toegevoegd E AFCI.

Uitgave 02 (06-30-2019)

• Toegevoegd C Parameters voor exportbeperking instellen.
- Toegevoegd D Parameters voor Q-U-curve onderdrukking van spanningstoename instellen.

Uitgave 01 (08-05-2019)

Deze uitgave is bedoeld voor eerste implementatie op locatie.

Inhoudsopgave

Over dit document .... ii

1 Veiligheidsvoorschriften....1

2 Overzicht....5

2.1 Productintroductie....5

2.2 Uiterlijke kenmerken 9

2.3 Label Description.... 11

2.3.1 Labels voor behuizing.... 11

2.3.2 Typeplaatje product....12

2.4 Werkingsprincipes....13

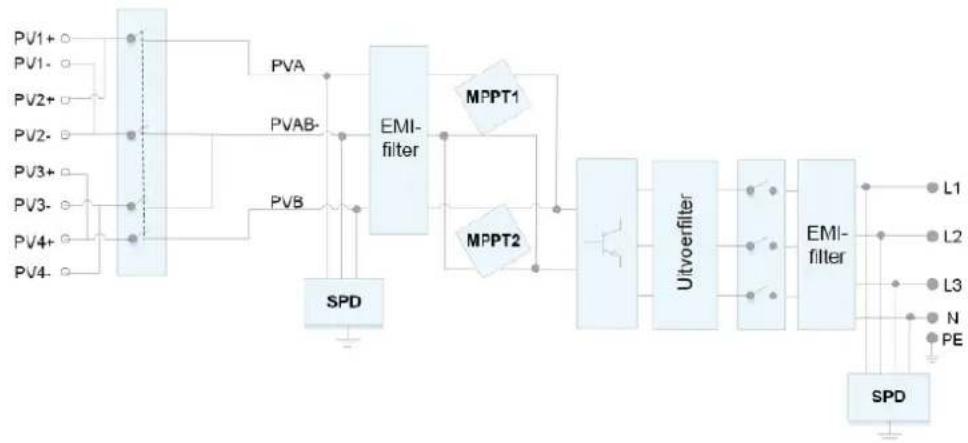

2.4.1 Schakelschema....13

2.4.2 Werkmodi....13

3 Opslag....15

4 Installatie ....16

4.1 Controleren vóór installatie 16

4.2 Gereedschappen....17

4.3 De installatiepositie bepalen 18

4.3.1 Omgevingsvereisten 18

4.4 Een omvormer verplaatsen 22

4.5 De montagesteun installeren 22

4.5.1 Muurbevestiging 23

4.5.2 Installatie met behulp van steun.... 26

5 Elektrische aansluitingen....29

5.1 Installatie voorbereiden....29

5.2 De PE-kabel aansluiten....32

5.3 De AC-uitgangskabel aansluiten....34

5.4 De DC-ingangskabel aansluiten....38

5.5 (Optioneel) De Smart Dongle installeren....43

5.6 (Optioneel) De signaalkabel installeren....44

5.6.1 De RS485-communicatiekabel aansluiten (cascadeschakeling omvormer)....47

5.6.2 De RS485-communicatiekabel aansluiten (Smart Power Sensor) 48

5.6.3 De signaalkabel voor de planning voor stroomnet aansluiten....51

6 Inbedrijfstelling....54

6.1 Controlelijst voor installatie....54

6.2 Het systeem inschakelen....55

6.3 Inbedrijfstelling....59

6.3.1 Scenario 1: Smart Dongle-netwerkscenario....59

6.3.2 Scenario 2: SmartLogger1000A-netwerkscenario....62

6.3.3 Scenario 3: de FusionSolar-app krijgt geen toegang tot het internet....62

6.4 Het systeem uitschakelen....65

7 Onderhoud 67

7.1 Routinematig onderhoud....67

8 Behandeling van de omvormer ....78

8.1 De SUN2000 verwijderen....78

8.2 Inpakken van de SUN2000....78

8.3 De SUN2000 verwijderen als afval 78

B Parameters instellen voor spanningsloos contact voor planning....86

C Parameters voor exportbeperking instellen....88

D Parameters voor Q-U-curve onderdrukking van spanningstoename instellen ..... 94

E AFCI 96

F Acronyms and Abbreviations....100

1 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

LET OP

• Voordat u bewerkingen uitvoert, leest u deze handleiding en volgt u alle voorzorgsmaatregelen om ongelukken te voorkomen. De aanduidingen GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP in dit document vertegenwoordigen niet alle veiligheidsvoorschriften. Ze vormen slechts aanvullingen op de veiligheidsvoorschriften.
• Alleen gecertificeerde elektriciens mogen de SUN2000 installeren, in bedrijf stellen, onderhouden, kabels hiervoor aansluiten en problemen hiermee oplossen. Bovendien dienen zij de benodigde veiligheidsmaatregelen in acht te nemen om ongevallen te voorkomen.

Bij het bedienen van Huawei-producten en apparaten moeten naast de algemene veiligheidsmaatregelen in dit document specifieke veiligheidsinstructies van Huawei worden opgevolgd. Huawei is niet aansprakelijk voor eventuele gevolgen die worden veroorzaakt door het niet opvolgen van algemene veiligheidsvoorschriften voor gebruik en de veiligheidsnormen voor apparaatontwerp, -productie en -gebruik.

Vrijwaring

Huawei is niet aansprakelijk voor eventuele gevolgen van de volgende gebeurtenissen:

• Schade tijdens transport
- Opslagomstandigheden die niet voldoen aan de eisen die zijn vermeld in dit document.
• Onjuiste opslag, installatie of gebruik
• Installatie of gebruik door ongekwalificeerd personeel
- Het niet naleven van de bedieningsinstructies en veiligheidsmaatregelen in dit document
- Gebruik in extreme omgevingen die niet in dit document behandeld zijn
- Werking van de SUN2000 buiten de gespecificeerde parameterbereiken
- Onbevoegde wijzigingen aan het product of de softwarecode of verwijdering van het product

• Schade aan het apparaat als gevolg van uitzonderlijke natuurlijke factoren (overmacht, zoals blikseminslag, aardbeving, brand en storm)
  • Garantie vervalt zonder verlenging van de garantieservice
• Installatie of gebruik in omgevingen die niet zijn gespecificeerd in gerelateerde internationale normen

Personeelseisen

Alleen gecertificeerde elektriciens hebben toestemming om de SUN2000 te installeren, kabels aan te sluiten, in bedrijf te stellen, te onderhouden, problemen op te lossen en te vervangen. Bedieningspersoneel moet aan de volgende eisen voldoen.

• Goed getraind zijn.
• Lees deze handleiding en de belangrijkste veiligheidsmaatregelen door.
  • Zorg dat u bekend bent met de veiligheidsvoorschriften voor elektrische systemen.
• Zorg dat u de onderdelen en de werking van een netgekoppeld PV-voedingssysteem en de relevante lokale voorschriften begrijpt.
• Draag altijd de juiste persoonlijke beschermingsmiddelen

Beschermetiketten

U mag de etiketten of naamplaatjes op de SUN2000-behuizing niet beschrijven, beschadigen of afdekken.

Systeeminstallatie

GEVAAR

Installeer de SUN2000 niet terwijl de computer is ingeschakeld.

• Zorg ervoor dat de SUN2000 niet is aangesloten op een stopcontact of is ingeschakeld voordat de installatie is voltooid.
• Zorg ervoor dat de SUN2000 wordt geïnstalleerd in een goed geventileerde omgeving.
  • Zorg ervoor dat de koellichamen niet verstopt raken.
• Open het voorpaneel van de SUN2000 niet.
• Verwijder de aansluitingen en poorten aan de onderkant van de SUN2000 niet.

Aarding

• Breng bij het installeren van een apparaat eerst de massakabel aan. Verwijder bij het verwijderen van een apparaat de massakabel als laatste.
• Beschadig de aardingsgeleider niet.

Elektrische aansluitingen

GEVAAR

Voordat u kabels aansluit, zorgt u ervoor dat de SUN2000 stevig op zijn plaats zit en niet is beschadigd. Als u dit niet doet, kunnen er elektrische schokken of brand ontstaan.

• Controleer of alle elektrische aansluitingen voldoen aan de plaatselijke elektrische normen.
• Zorg dat u goedkeuring hebt van het lokale nutsbedrijf voordat u de SUN2000 gebruikt in de netgekoppelde modus.
• Zorg ervoor dat de kabels die worden gebruikt in een netgekoppeld PV-voedingssysteem goed aangesloten en geï soleerd zijn en voldoen aan alle vereisten.

Werking

GEVAAR

Hoogspanning die tijdens bedrijf door de SUN2000 wordt gegenereerd, kan leiden tot een elektrische schok, wat ernstig letsel of de dood tot gevolg kan hebben. Voer de werkzaamheden strikt uit volgens de veiligheidsvoorschriften die in dit document en andere relevante documenten zijn vermeld.

• Voordat u een apparaat gebruikt, moet u controleren of het goed geaard is.
• Raak een ingeschakelde SUN2000 niet aan; het koellichaam heeft een hoge temperatuur.
• Neem lokale wetten en regels in acht wanneer u het apparaat gebruikt.

Inbedrijfstelling

Wanneer de SUN2000 voor de eerste keer wordt ingeschakeld, mogen alleen gecertificeerde elektriciens parameters instellen via Snelle instelling. Onjuiste instellingen kunnen ertoe leiden dat de SUN2000 in strijd is met de lokale certificering, wat van invloed is op de normale werking van de SUN2000.

Onderhoud en vervanging

GEVAAR

Hoogspanning die tijdens bedrijf door de SUN2000 wordt gegenerceerd, kan leiden tot een elektrische schok, wat ernstig letsel of de dood tot gevolg kan hebben. Schakel daarom voorafgaand aan onderhoud de SUN2000 uit en neem de veiligheidsmaatregelen in dit document en bijbehorende documenten strikt in acht voor het gebruik van de SUN2000.

• Een defecte SUN2000 vereist algemeen onderhoud. Neem contact op met de dealer als de SUN2000 defect is.
• Onderhoud de SUN2000 met voldoende kennis van dit document en met de juiste hulpmiddelen en testapparatuur.

• Schakel de SUN2000 uit en volg de instructies op het label betreffende de vertraagde ontlading, voordat u onderhoud pleegt aan de SUN2000. Wacht voldoende lang voordat u de SUN2000 gebruikt.

• Plaats tijdelijke waarschuwingstekens of opstaande hekken om onbevoegde toegang tot de onderhoudslocatie te voorkomen.

• Verhelp eventuele storingen die de prestaties van de SUN2000 kunnen verstoren voordat u de SUN2000 opnieuw inschakelt.
• Houd u aan de ESD-voorzorgsmaatregelen tijdens het onderhoud.

2 Overzicht

2.1 Productintroductie

Functie

De SUN2000 is een driefasige, netgekoppelde PV-reeksomvormer die gelijkstroom gegenereerd door PV-reeksen omvormt in wisselstroom en de elektriciteit in het elektriciteitsnet voedt.

Modellen

Dit document heeft betrekking op de volgende productmodellen:

• SUN2000-12KTL-M0
• SUN2000-15KTL-M0
• SUN2000-17KTL-M0
• SUN2000-20KTL-M0

Afbeelding 2-1 Modelbeschrijving (SUN2000-5KTL-M0 als voorbeeld)

Tabel 2-1 Beschrijving van het model

Pictogram	Betekenis	Beschrijving
1	Product	SUN2000: briefasige, netgekoppelde PV-reeksomvormer
2	Vermogensniveau	3K: Het nominale vermogen is 12 kW.4K: Het nominale vermogen is 15 kW.5K: Het nominale vermogen is 17 kW.6K: Het nominale vermogen is 20 kW.
3	Topologie	TL: zonder transformator
4	Productcode	M0: de productserie met de 1.100V-DC-ingangsspanning

Netwerktoepassing

De SUN2000 wordt toegepast in netgekoppelde PV-systemen voor daken van woningen en kleine, op de grond staande installaties. Normaal gesproken bestaat een netgekoppeld systeem uit de netgekoppelde PV-reeksomvormer, een aardlekschakelaar en een stroomverdelingseenheid.

Afbeelding 2-2 Netwerktoepassing - Scenario met één inverter (optionele apparaten zijn omgeven door een onderbroken kader)

Afbeelding 2-3 Netwerktoepassing - Scenario waarbij de inverters in serie zijn geschakeld (optionele apparaten zijn omgeven door een onderbroken kader)
    subgraph_Driver_A["Device A"]
        A1["Solar Panel"] --> B1["Computer"]
        A2["Solar Panel"] --> B2["Computer"]
    end
    subgraph_Driver_B["Device B"]
        B1 --> Master["Master"]
        B2 --> Master
    end
    Master --> D["D"]
    D --> E["E"]
    D --> F["F"]
    F --> G["G"]
    Master --> N["N"]
    Master --> L["L"]
    Master --> M["M"]
    Master --> E["E"]
    Master --> S["RS485"]
    Master --> Slave["Slave"]
    Master --> WiFi["WiFi"]
    Master --> H["H"]
    Master --> I["I"]
    Master --> J["J"]
    Master --> 4G["4G"]
    Master --> Internet["Internet"]
    Master --> K["Internet"]
    Master --> L["Internet"]
    Master --> Ethernet["Ethernet"]
    Master --> LTE["FE"]
    Master --> WLAN["WLAN"]
    Master --> 4G
    Master --> L
    Master --> LTE
    Master --> M
    Master --> S
    Master --> N

OPMERKING

• geeft een stroomkabel aan, — geeft een signaalkabel aan, …… geeft draadloze communicatie aan.
• Als de omvormer via zijn ingebouwde WiFi netwerk met de FusionSolar-app is verbonden, kan die alleen lokaal in bedrijf worden gesteld.

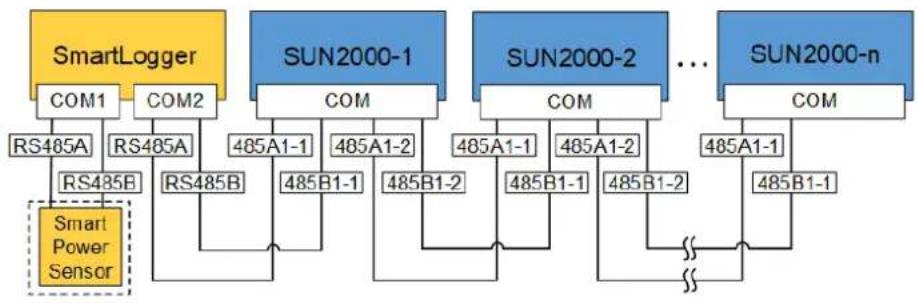

• In het seriegeschakelde RS485-communicatienetwerk is SUN2000-(3KTL-20KTL)-M0 de master-inverter, en de slave-inverter kan SUN2000-(3KTL-20KTL)-M0, SUN2000-50KTL/60KTL/65KTL-M0, SUN2000-29.9KTL/36KTL of SUN2000-33KTL-A zijn.

(A) PV-module

(B) DC-schakelaar

(C) SUN2000

(D) AC-schakelaar

(E) ACDU

(F) Smart Power Sensor

(G) Elektriciteitsnet

(H) 4G Smart Dongle

(K) Systeem voor beheer op FusionSolar

(L) FusionSolar app

(M) Belasting

(N) Apparaat voor centrale afstandsbediening

Ondersteunde elektriciteitsnetten

Typen elektriciteitsnet ondersteund door SUN2000 zijn TN-S, TN-C, TN-C-S, TT en IT.

Afbeelding 2-4 Ondersteunde elektriciteitsnetten

IS01S10001

OPMERKING

• In een TT-elektriciteitsnet moet de N-PE-spanning lager zijn dan 30 V.
• In een IT-elektriciteitsnet moet u Isolatie-instelling instellen op input not grounded, with a transformer.

2.2 Uiterlijke kenmerken

Afbeelding 2-5 Uiterlijke kenmerken

IS10W00007

(1) LED

(2) Voorpaneel

(3) Ophangkit

(4) Koellichaam

(5) Ventilatieklep

(6) Aardingsschroef

(7) AC-uitgangspoort (AC)

(8) Communicatiepoort (COM)

(9) Smart Dongle-poort

(10) DC-ingangsterminals (PV4+/PV4−)

(GPRS/4G/WLAN-FE)

(11) DC-ingangsterminals (PV3+/PV3−)

(12) DC-ingangsterminals (PV2+/PV2−)

(13) DC-ingangsterminals (PV1+/PV1−)

(14) DC-schakelaar (DC SWITCH)

OPMERKING

Aan zowel de linker- als rechterzijde van de omvormer zijn twee M6-schroefgaten gereserveerd om een luifel te installeren.

Tabel 2-2 Beschrijving LED-indicator

Categorie	Status		Betekenis
Indicatie actief[IMAGE]	LED 1	LED 2	N.v.t.
	Constant groen	Constant groen	De SUN2000 bevindt zich in de netgekoppelde modus.
	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)	Uit	De DC is ingeschakeld en de AC is uitgeschakeld.
	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)	De DC is ingeschakeld, de AC is ingeschakeld en de SUN2000 geeft geen stroom af aan het elektriciteitsnet.
	Uit	Uit	De DC is uitgeschakeld. ^1
	Knipperend rood met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)	N.v.t.	DC-omgevingsalarm
	N.v.t.	Knipperend rood met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)	AC-omgevingsalarm
	Constant rood	Constant rood	Storing
Indicatie communicatie[IMAGE]	LED 3		N.v.t.
	Knipperend groen met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)		Er wordt gecommuniceerd.(Wanneer een mobiele telefoon is aangesloten op de SUN2000, geeft de indicator eerst aan dat de telefoon is verbonden met de SUN2000): knippert groen met lange intervallen.)
	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)		De mobiele telefoon heeft verbinding met de SUN2000.
	Uit		Er is geen communicatie.
Opmerking 1: De AC kan ingeschakeld zijn. Controleer of de externe AC-schakelaar op OFF (UIT) staat.

2.3.1 Labels voor behuizing

Symbool	Naam	Betekenis
	Vertraagde ontlading	Er is sprake van restspanning nadat de SUN2000 is uitgeschakeld. Het duurt 5 minuten voordat de SUN2000 een veilige spanning heeft bereikt.
	Waarschuwing voor verbranding	Raak een werkende SUN2000 niet aan, deze genereert hoge temperaturen op de behuizing.
	Waarschuwingslabel voor elektrische schokken	• Er is hoge spanning aanwezig nadat de SUN2000 is ingeschakeld. Alleen gekwalificeerde en geschoolde elektriciens mogen bewerkingen uitvoeren op de SUN2000.• Er is een hoge contactstroom aanwezig nadat de SUN2000 is ingeschakeld. Controleer of de SUN2000 geaard is voordat u deze inschakelt.
	Raadpleeg de documentatie	Helpt operators herinneren de documenten te raadplegen die zijn meegeleverd met de SUN2000.
	Aarding	Geeft de positie aan voor het aansluiten van de aardingskabel (PE).

Symbool		Naam	Betekenis
	Do not disconnect under load!禁止带负荷断开连接!	Waarschuwing voor in werking	Verwijder de DC-ingangsaansluiting of de AC-uitgangsaansluiting niet als de SUN2000 in werking is.
(1P)PN/ITEM:XXXXXXXX(32P)Model: SUN2000-XKTL-M0(S)SN:XXXXXXXXXXXX MADE IN CHINA		Label met SUN2000-serienummer (SN)	Geeft het serienummer van de SUN2000 aan.
MAC:xxxxxxxxxx		Label MAC-adres SUN2000	Geeft het MAC-adres aan.
		QR-codelabel voor SUN2000WiFi-verbinding	Scan de QR-code om verbinding te maken met het WiFi-netwerk van de Huawei SUN2000.

2.3.2 Typeplaatje product

Afbeelding 2-6 Typeplaatje (SUN2000-20KTL-M0 als voorbeeld)

(1) Handelsmerk en productmodel

(3) Nalevingssymbolen

(2) Belangrijke technische specificaties

(4) Bedrijfsnaam en land van productie

OPMERKING

De afbeelding van het naamplaatje is slechts ter informatie.

2.4 Werkingsprincipes

2.4.1 Schakelschema

Afbeelding 2-7 SUN2000 conceptual diagram

2.4.2 Werkmodi

De SUN2000 kan werken in stand-by-, bedrijfs- of uitschakelmodus.

Afbeelding 2-8 Werkmodi

IS07S00001

Tabel 2-3 Beschrijving van werkmodi

Werkmodus	Beschrijving
Stand-by	De SUN2000 schakelt naar stand-bymodus als de externe omgeving niet voldoet aan de vereisten voor bedrijf. In stand-bymodus:De SUN2000 voert continu een statuscontrole uit en schakelt de bedrijfsmodus in zodra aan de vereisten voor bedrijf is voldaan.De SUN2000 gaat over naar de uitschakelmodus wanneer hiertoe opdracht wordt gegeven of in het geval van een storing na het starten.
Bedrijf	In bedrijfsmodus:De SUN2000 zet gelijkstroom van PV-reeksen om in wisselstroom en geeft het vermogen af aan het elektriciteitsnet.De SUN2000 traceert het punt met het maximale vermogen om de opbrengst van PV-reeksen te maximaliseren.De SUN2000 schakelt over naar uitschakelmodus na de detectie van een storing of wanneer hiertoe opdracht wordt gegeven.De SUN2000 schakelt naar stand-bymodus na te hebben gedetecteerd dat het uitgangsvermogen van PV-reeksen niet geschikt is voor verbinding met het elektriciteitsnet en het produceren van stroom.
Uitschakele n	In stand-by- of bedrijfsmodus schakelt de SUN2000 uit na detectie van een storing of bij een uitschakelopdracht.In de uitschakelmodus gaat de SUN2000 naar stand-bymodus na detectie van een startopdracht of wanneer de storing is verholpen.

3 Opslag

Aan de volgende eisen moet worden voldaan als de SUN2000 niet direct wordt gebruikt:

• Haal de SUN2000 niet uit de verpakking.
- Zorg voor een opslagtemperatuur van -40 °C tot +70 °C en een luchtvochtigheid van 5%-95% RV (niet-condenserend).
- De SUN2000 moet worden bewaard op een schone en droge plaats, en worden beschermd tegen stof en corrosie door waterdamp.
- Er kunnen maximaal acht SUN2000's worden gestapeld. Om persoonlijk letsel of apparaatschade te voorkomen, stapelt u SUN2000's voorzichtig om te voorkomen dat ze omvallen.
- Tijdens de opslag is regelmatige inspectie vereist. Vervang de verpakkingsmaterialen indien nodig.
- Als de SUN2000 voor langere tijd opgeslagen is geweest, moeten inspecties en tests worden uitgevoerd door gekwalificeerd personeel voordat hij in gebruik wordt genomen.

4

Installatie

4.1 Controleren vó ó r installatie

Buitenste verpakkingsmaterialen

Vó ó r het uitpakken van de omvormer controleert u de buitenste verpakkingsmaterialen op beschadigingen, zoals gaten en scheuren, en controleert u of u het juiste model omvormer hebt ontvangen. Als er sprake is van beschadiging of het model omvormer is niet het bestelde model, pakt u het apparaat niet uit en neemt u zo spoedig mogelijk contact op met uw leverancier.

OPMERKING

U wordt geadviseerd om verpakkingsmaterialen te verwijderen binnen 24 uur voordat u de omvormer installeert.

Inhoud van de verpakking

Na het uitpakken van de omvormer controleert u of de inhoud van de verpakking intact en volledig is. Als er schade wordt aangetroffen of een onderdeel ontbreekt, neem dan contact op met uw leverancier.

OPMERKING

Zie de Packing List in de verpakking voor meer informatie over de inhoud.

4.2 Gereedschappen

Type	Gereedschap
Installation Tools
	KlopboorBoortje: diameter 8mm en 6 mm	Dopsleutelset	MomentschroevendraaierKruiskop: M3	Kniptang
	Draadstripper	VerwijdersleutelModel:H4TW0001;fabrikant:Amphenol	Rubberen hamer	Snijmes
	Kabelsnijder	KrimptangModel:H4TC0003/H4TC0002; fabrikant:Amphenol	MultimeterBereikDC-spanningsmeting ≥ 1.100 V DC	Stofzuiger
	Markeerstift	Meetlint	(Digitale) waterpas	OT-klemkrimptang
				N.v.t.
	Krimpkous	Warmtepistool	Kabelbinder
PBM	Veiligheidshandschoenen	Veiligheidsbril	Stofmasker	Veiligheidsschoenen

4.3 De installatiepositie bepalen

4.3.1 Omgevingsvereisten

Basisvereisten

• De SUN2000 is beveiligd volgens IP65 en kan binnenshuis of buitenshuis worden geï nstalleerd.
• Installeer de SUN2000 niet op een plek waar personen eenvoudig in contact kunnen komen met de behuizing en koellichamen, omdat deze onderdelen tijdens de werking zeer heet worden.
• Installeer de SUN2000 niet in gebieden met brandbare of explosieve stoffen.
• Installeer de SUN2000 niet op een plek binnen het bereik van kinderen.
• Installeer de SUN2000 niet buiten in gebieden met veel zout, omdat deze daar corrodeert, wat brand kan veroorzaken. Een gebied met zout is een regio binnen 500 meter van de kust of onderhevig aan zeewind. De gebieden die onderhevig zijn aan zeewind varië ren afhankelijk van de weersomstandigheden (zoals tyfoons en moessons) of terreinen (zoals dammen en heuvels).
• De SUN2000 moet worden geïnstalleerd in een goed geventileerde omgeving voor een goede warmteafvoer.
• Aanbevolen: Installeer de SUN2000 op een beschutte plaats of een plek met een luifel.

Constructievereisten voor montage

• De montageconstructie waarop de SUN2000 wordt geï nstalleerd moet brandveilig zijn.
• Installeer de SUN2000 niet op brandbaar bouwmateriaal.
• De SUN2000 is zwaar. De ondergrond moet stevig genoeg zijn om het gewicht te dragen.
• In woonomgevingen dient u de SUN2000 niet op gipsmuren of muren van soortgelijke materialen te installeren. Deze hebben een zwakke geluidsisolatie, waardoor het geluid dat wordt gegenereerd door de SUN2000 hoorbaar wordt.

Vereisten voor installatiehoek

De SUN2000 kan aan de muur of op een paal worden gemonteerd. De eisen aan de installatiehoek zijn als volgt:

• Installeer de SUN2000 verticaal of met een maximaal naar achteren gekantelde hoek van 15 graden om een goede warmteafvoer mogelijk te maken.
• Installeer de SUN2000 niet naar voren gekanteld, overmatig naar achteren gekanteld, opzij gekanteld, horizontaal of ondersteboven.

Afbeelding 4-1 Kantelingen bij installatie

Ruimtevereisten voor de installatie

- Reserveer voldoende ruimte rond de SUN2000 om te zorgen voor voldoende ruimte voor de installatie en de warmteafvoer.

Afbeelding 4-2 Installatieruimte

- Wanneer u meerdere SUN2000's installeert, dient u ze in horizontale modus te installeren als er voldoende ruimte beschikbaar is en in driehoekmodus als er niet voldoende ruimte beschikbaar is. Gestapelde installatie wordt niet aanbevolen.

Afbeelding 4-3 Horizontale installatie (aanbevolen)

Afbeelding 4-4 Versprongen installatie (aanbevolen)

Afbeelding 4-5 Gestapelde installatie (niet aanbevolen)

4.4 Een omvormer verplaatsen

Procedure

Stap 1 Voor het verplaatsen van de omvormer zijn twee personen vereist. Til de omvormer uit de verpakking en verplaats deze naar de gespecificeerde plaats van installatie.

⚠️ VOORZICHTIG

• Zorg dat u in balans blijft bij het verplaatsen van de SUN2000 om schade en persoonlijk letsel te voorkomen.
• Gebruik niet de bedradingsaansluitingen en poorten aan de onderzijde om het gewicht van de SUN2000 te ondersteunen.
• Wanneer u de SUN2000L tijdelijk op de grond moet plaatsen, gebruikt u schuimrubber, papier of ander beschermend materiaal om schade te voorkomen.

Afbeelding 4-6 Een omvormer verplaatsen

Voorzorgsmaatregelen voor installatie

Afbeelding4-7 toont de afmetingen van de montagegaten op de SUN2000.

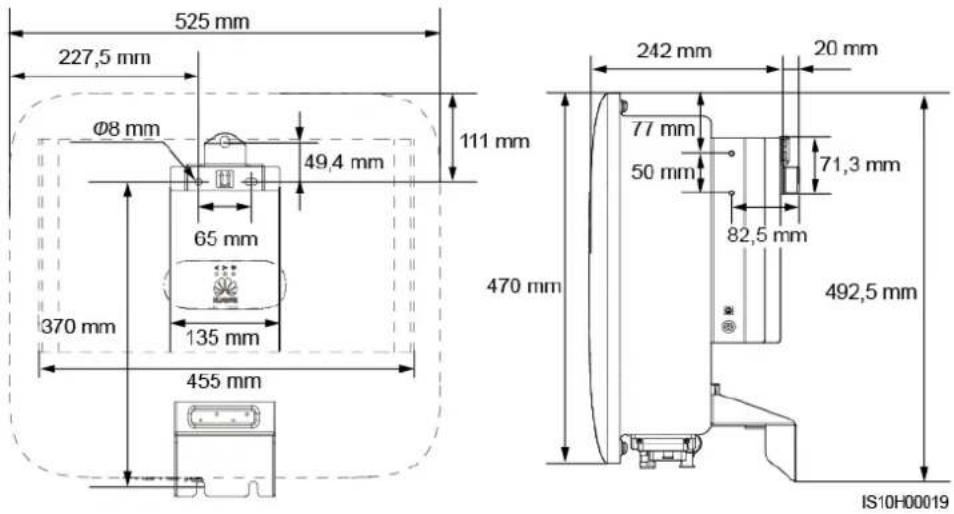

Afbeelding 4-7 Afmetingen montagesteun

OPMERKING

Aan zowel de linker- als rechterzijde van de omvormer zijn twee M6-schroefgaten gereserveerd om een luifel te installeren.

4.5.1 Muurbevestiging

Procedure

Stap 1 Bepaal de montageposities voor het boren van gaten en markeer de posities met behulp van een markeerstift.

Stap 2 Bevestig de montagesteunen.

OPMERKING

• M6x60-keilbouten worden meegeleverd bij de SUN2000. Als de lengte en het aantal bouten niet aan de installatievereisten voldoen, zorg dan zelf voor M6 roestvrijstalen keilbouten.
• De expansiebouten die bij de omvormer worden geleverd, worden gebruikt voor massieve betonnen wanden. Voor andere soorten wanden bereidt u zelf bouten voor en zorgt u ervoor dat de muur voldoet aan de dragende vereisten van de omvormer.

Afbeelding 4-8 Samenstelling keilbouten

Boor geen gaten in nutsleidingen of kabels aan de achterkant van de muur.

LET OP

• Om inademing van stof of stof in de ogen te voorkomen, moet u een veiligheidsbril en stofmasker dragen bij het boren van gaten.
• Verwijder eventueel stof in en rond de gaten met behulp van een stofzuiger, en meet de afstand tussen de gaten. Als het boorgat veel speling vertoont, markeer dan nieuwe boorgaten en boor deze opnieuw.
• Nadat u de bout, de veerring en de platte onderlegring hebt verwijderd, moet u de voorkant van de wandplug uitlijnen met de betonnen wand. Als u dit niet doet, blijven de montagesteunen niet stevig vastzitten op de betonnen muur.
• Draai de moer, de platte onderlegring en de veerring van de twee onderstaande keilbouten gedeeltelijk los.

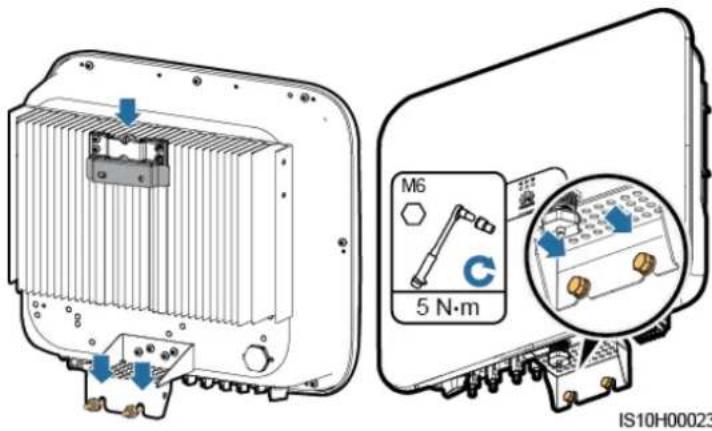

Afbeelding 4-9 De montagesteun installeren

Stap 3 Installeer de SUN2000 op de montagesteun.

Stap 4 Draai de moeren vast.

Afbeelding 4-10 De SUN2000 installeren

Stap 5 (Optioneel) Installeer het anti-diefstalslot.

LET OP

• Zorg zelf voor een anti-diefstalslot geschikt voor de diameter van het gat (Φ8 mm).
• Wij raden u aan een waterbestendig slot voor buitengebruik te gebruiken.
• Bewaar de sleutel van het anti-diefstalslot veilig.

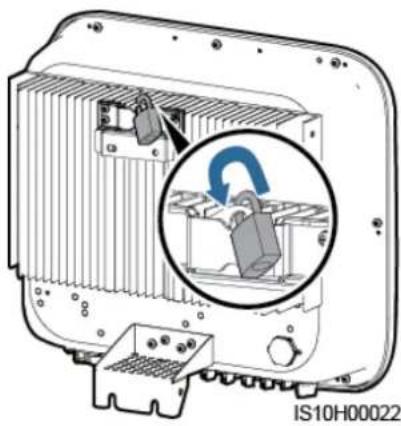

Afbeelding 4-11 Het anti-diefstalslot installeren

4.5.2 Installatie met behulp van steun

Vereisten

Bereid M6 roestvrijstalen bouteenheden voor (waaronder platte ringen, veerringen en M6-bouten) met geschikte lengtes, evenals afgestemde platte ringen en moeren op basis van de steunspecificaties.

Procedure

Stap 1 Bepaal de posities van de gaten op basis van de aftekensjabloon en markeer vervolgens de posities van de gaten met behulp van een markeerstift.

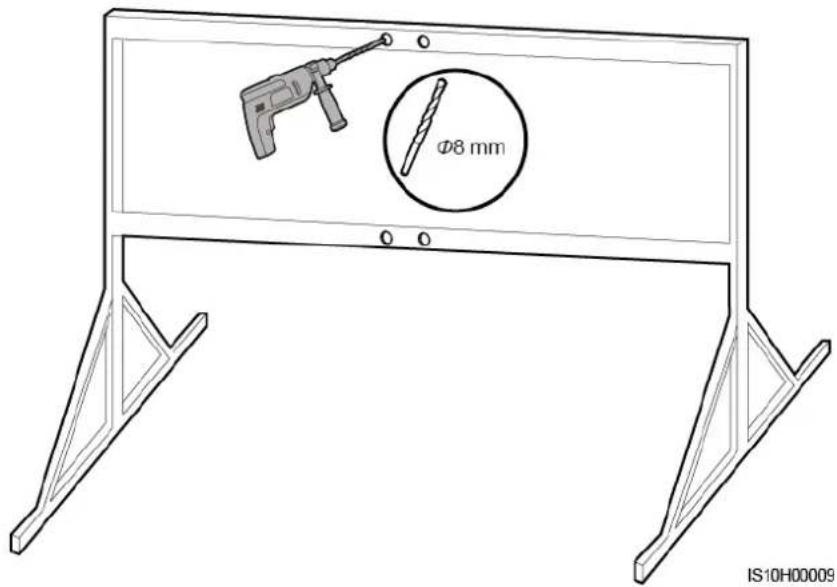

Afbeelding 4-12 De posities voor de gaten bepalen

Stap 2 Boor gaten met behulp van een klopboormachine.

OPMERKING

Het is raadzaam anti-roestverf aan te brengen op de posities van de gaten voor bescherming.

Afbeelding 4-13 Gaten boren

Stap 3 Bevestig de montagesteun.

Afbeelding 4-14 De montagesteun bevestigen

Stap 4 Installeer de SUN2000 op de montagesteun.
Stap 5 Draai de bouten vast.

Afbeelding 4-15 De SUN2000 installeren

Stap 6 (Optioneel) Installeer het anti-diefstalslot.

LET OP

• Zorg zelf voor een anti-diefstalslot geschikt voor de diameter van het gat (Φ8 mm).
• Wij raden u aan een waterbestendig slot voor buitengebruik te gebruiken.
• Bewaar de sleutel van het anti-diefstalslot veilig.

Afbeelding 4-16 Het anti-diefstalslot installeren

5 Elektrische aansluitingen

5.1 Installatie voorbereiden

Afbeelding 5-1 Kabelverbindingen van de SUN2000 (optioneel in vakken met stippellijn)

LET OP

Als de Smart Dongle is geconfigureerd, wordt u aangeraden de Smart Dongle te installeren voordat u de signaalkabel aansluit.

Tabel 5-1 Beschrijving van de onderdelen

Nr.	Onderdeel	Beschrijving	Bron
A	PV-module	Een PV-reeks bestaat uit de in serie geschakelde PV-modules.De PV-modules kunnen met een optimizer werken.De SUN2000 ondersteunt invoer vanuit twee PV-reeksen.	Voorbereid door de klant
B	DC-schakelaar	Aanbevolen: een PV-stroomonderbreker met een nominale spanning groter dan of gelijk aan 1.100 V DC en een nominale stroom van 15 A.	Voorbereid door de klant
C	Smart Dongle ^1	WLAN-FE Smart Dongle: SDongleA-05.4G Smart Dongle: SDongleA-03.	Aangeschaft bij Huawei
D	SUN2000	Selecteer een geschikt model op basis van de vereisten.	Aangeschaft bij Huawei
E	SmartLogger10 00A	Selecteer een geschikt model op basis van de vereisten.	Aangeschaft bij Huawei
F	Elektriciteitsmeter	Het aanbevolen elektriciteitsmetermodel is DTSU666-H.	Aangeschaft bij Huawei
G	Apparaat voor netplanning	Kies een apparaat dat voldoet aan de vereisten voor de planning van het elektriciteitsnet.	Geleverd door lokale elektriciteitsbedrijven
H	AC-schakelaar	Aanbevolen: een briefasige AC-stroomonderbreker met een nominale spanning groter dan of gelijk aan 415 V AC en een nominale stroom van:25 A (SUN2000-12KTL)40 A (SUN2000-15KTL-M0, SUN2000-17KTL-M0, SUN2000-20KTL-M0)	Voorbereid door de klant
Opmerking 1: Zie deSDongleA-05 Beknopte handleiding (WLAN-FE) voor meer informatie over de SDongleA-05; zie deSDongleA-03 Beknopte handleiding (4G) voor meer informatie over de SDongleA-03. U kunt de beknopte handleiding vinden ophttps://support.huawei.com/enterprisedoor te zoeken naar het Smart Dongle-model.

Tabel 5-2 Kabelbeschrijving

Nr.	Naam	Type	Specificaties
1	DC-ingangskabel	Standaard PV-kabel in de branche	Dwarsdoorsnede geleider: 4–6 mm2Kabelbuitendiameter: 4,5-7,8 mm
2	(Optioneel)RS485-communicatiekabel (gebruikt voor cascadeschakeling van omvormers of voor aansluiting op de RS485-signaalpoort van de SmartLogger)	Afgeschermde getwiste tweaderige kabel met twee kernen voor buitengebruik	Dwarsdoorsnede geleider: 0,2–1 mm2Kabelbuitendiameter: 4-11 mm
3	(Optioneel)RS485-signaalkabel voor stroommeter	Afgeschermde getwiste tweaderige kabel met twee kernen voor buitengebruik	Dwarsdoorsnede geleider: 0,2–1 mm2Kabelbuitendiameter: 4-11 mm
4	(Optioneel) Signaalkabel voor netplanning	Vijfaderige kabel voor buitengebruik	Dwarsdoorsnede geleider: 0,2–1 mm2Kabelbuitendiameter: 4-11 mm
5	AC-uitgangskabela	Koperen kabel voor buitengebruik	SUN2000-12KTL:Dwarsdoorsnede geleider: 6–16 mm2Kabelbuitendiameter: 11–26 mm
			SUN2000-15KTL-M0,SUN2000-17KTL-M0,SUN2000-20KTL-M0:Dwarsdoorsnede geleider: 10–16 mm2Kabelbuitendiameter: 11–26 mm
6	PE-kabel	Eenaderige koperen kabel voor buitengebruik	SUN2000-12KTL:Dwarsdoorsnede geleider ≥ 6 mm2
			SUN2000-15KTL-M0,SUN2000-17KTL-M0,SUN2000-20KTL-M0:Dwarsdoorsnede geleider ≥ 10 mm2
Opmerking 1: De minimale kabeldiameter is afhankelijk van de zekeringswaarde aan de AC-zijde.

OPMERKING

• De minimale kabeldiameter moet voldoen aan de lokale kabelnormen.
• De volgende factoren beï nvloeden de kabelkeuze: nominale AC-stroom, kabeltype, leggingsmethode, omgevingstemperatuur en max. toelaatbaar kabelverlies.

5.2 De PE-kabel aansluiten

Voorzorgsmaatregelen

GEVAAR

• Zorg ervoor dat de PE-kabel correct is aangesloten. Als het apparaat is losgekoppeld of los zit, kunnen er elektrische schokken optreden.
• Sluit de nuldraad niet aan op de behuizing als een PE-kabel. Anders kunnen er elektrische schokken ontstaan.

OPMERKING

• Het PE-punt bij de AC-uitgangspoort wordt alleen gebruikt als een PE-spanningsvereffeningspunt en niet als vervanging van het PE-punt op de behuizing.
• Nadat de massakabel is geïnstalleerd, wordt aanbevolen om ter bescherming de silicagel of de lak aan te brengen op de massa-aansluiting.

Aanvullende informatie

De SUN2000 heeft een aardingsdetectiefunctie. Deze functie wordt gebruikt om te detecteren of de SUN2000 correct is geaard voordat u de SUN2000 start, of om te bepalen of de aardingskabel is losgekoppeld wanneer de SUN2000 in bedrijf is. Deze functie werkt alleen onder beperkte omstandigheden. Om een veilige werking van de SUN2000 te garanderen, moet de SUN2000 op de juiste wijze worden geaard volgens de verbindingsvereisten van de PGND-kabel. Bij sommige netvoedingstypen moet u, als de uitgangszijde van de omvormer is aangesloten op een scheidingstransformator, ervoor zorgen dat de omvormer correct geaard is en dat Isolatie-instelling is ingesteld op Ingresso senza messa a terra con TF om de omvormer goed te laten werken..

- Sluit, voordat de aardingsdetectiefunctie wordt uitgeschakeld, de PE-kabel goed aan, zodat conform IEC62109 een veilige toepassing wordt gegarandeerd in geval van beschadiging of ontkoppeling van de aardingskabel. Controleer of de PE-kabel aan ten minste é é n van de volgende vereisten voldoet.

• De PE-kabel is een koperen kabel met één kerndraad voor buitengebruik met een dwarsdoorsnede van de geleider van ten minste 10 mm ^2 .
• Gebruik kabels met dezelfde diameter als de AC-uitgangskabel en aard de PE-klem op de AC-aansluiting en de aardingsschroef op de behuizing.

- In sommige landen en regio's zijn extra massakabels vereist voor de SUN2000. Gebruik in dit geval kabels met dezelfde diameter als de AC-uitgangskabel en aard de PE-klem op de AC-aansluiting en de aardingsschroef op de behuizing.

Procedure

Stap 1 Krimp de OT-aansluiting.

LET OP

• Let erop dat u geen schade toebrengt aan de kerndraad bij het strippen van kabels.
• De holte die ontstaat na het krimpen van de geleiderkrimpstrip van de OT-aansluiting moet de kerndraden volledig omwikkelen. De kerndraad moet nauw contact maken met de OT-aansluiting.
• Omwikkel het draadkrimpgebied met de krimpkous of PVC-isolatietape. In de volgende afbeelding wordt de krimpkous als voorbeeld gebruikt.
• Bescherm bij het gebruik van het warmtepistool de apparatuur tegen verbranding.

Afbeelding 5-2 Een OT-aansluiting krimpen

(1) Kabel
(2) Kerndraad
(3) Krimpkous
(4) OT-aansluiting
(5) Krimptang
(6) Warmtepistool

Stap 2 Sluit de PE-kabel aan.

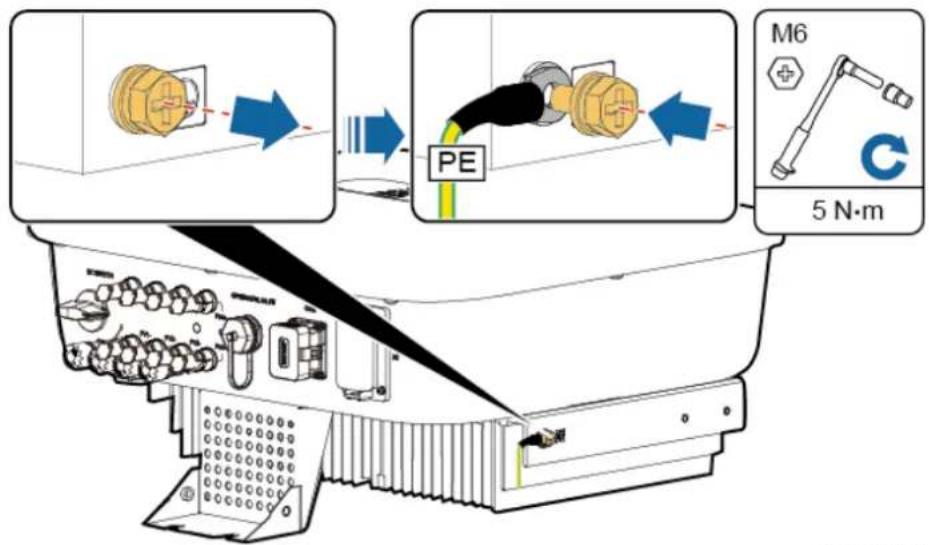

Afbeelding 5-3 De PE-kabel aansluiten

IS10I10001
----Einde

5.3 De AC-uitgangskabel aansluiten

Voorzorgsmaatregelen

Een driefasige AC-schakelaar moet aan de AC-zijde van de SUN2000 worden geïnstalleerd. Om ervoor te zorgen dat de SUN2000 zich bij afwijkende omstandigheden veilig kan loskoppelen van het elektriciteitsnet, selecteert u een geschikte overspanningsbeveiliging die voldoet aan de lokale voorschriften voor energiedistributie.

WAARSCHUWING

Sluit geen belastingen aan tussen de SUN2000 en de AC-schakelaar die er rechtstreeks aan is gekoppeld.

De SUN2000 is voorzien van een geïntegreerde bewaking voor aardlekstroom. Wanneer wordt gedetecteerd dat de reststroom de drempel overschrijdt, wordt de SUN2000 onmiddellijk ontkoppeld van het elektriciteitsnet.

LET OP

• Als de externe AC-schakelaar aardlekbeveiliging kan uitvoeren, moet de nominale aardlektroom groter zijn dan of gelijk zijn aan 100 mA.
• Als er meerdere SUN2000's worden aangesloten op de algemene aardlekschakelaar (RCD) via hun respectieve externe AC-schakelaars, moet de nominale aardlekstroom van de algemene aardlekschakelaar groter zijn dan of gelijk zijn aan het aantal SUN2000's vermenigvuldigd met 100 mA.
• Een messchakelaar kan niet worden gebruikt als een AC-schakelaar.
• De inbussleutel wordt bij de omvormer geleverd en vastgemaakt aan de ophangkit aan de onderkant van de omvormer.

Afbeelding 5-4 Inbussleutel

Procedure

Stap 1 Sluit de AC-uitgangskabel aan op de AC-aansluiting.

Afbeelding 5-5 Vereisten voor het strippen

• Zorg ervoor dat de kabelmantel in de aansluiting zit.
• Zorg ervoor dat de blootliggende kerndraad volledig is ingebracht in de kabelopening.
• Zorg ervoor dat de AC-aansluitpunten stevige elektrische aansluitingen bieden die goed vastzitten. Wanneer u dit niet doct, kan dit ertoe leiden dat SUN2000 niet meer werkt en de AC-aansluitingen beschadigd raken.
  • Zorg ervoor dat de kabel niet gedraaid is.

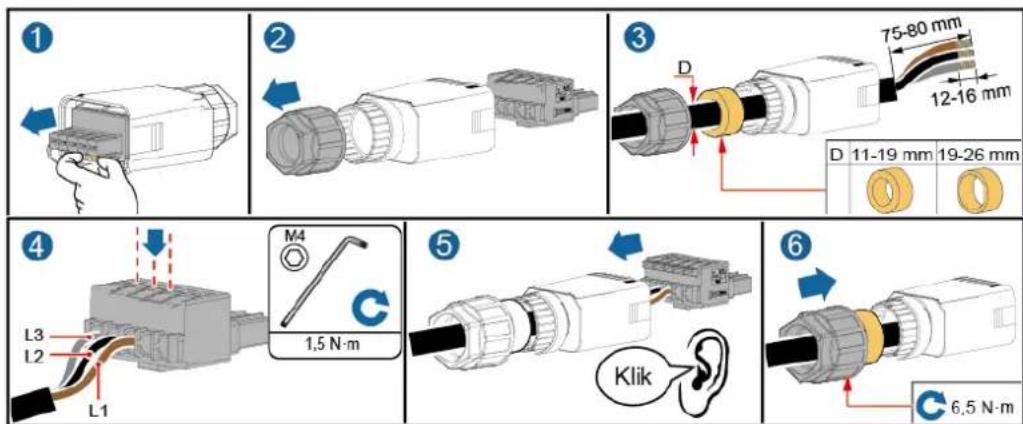

Afbeelding 5-6 Drieaderige kabel (L1, L2 en L3)

IS10I20016

Afbeelding 5-7 Vieraderige kabel (L1, L2, L3 en PE)

IS10I20015

Afbeelding 5-8 Vieraderige kabel (L1, L2, L3 en N)

IS10I20014

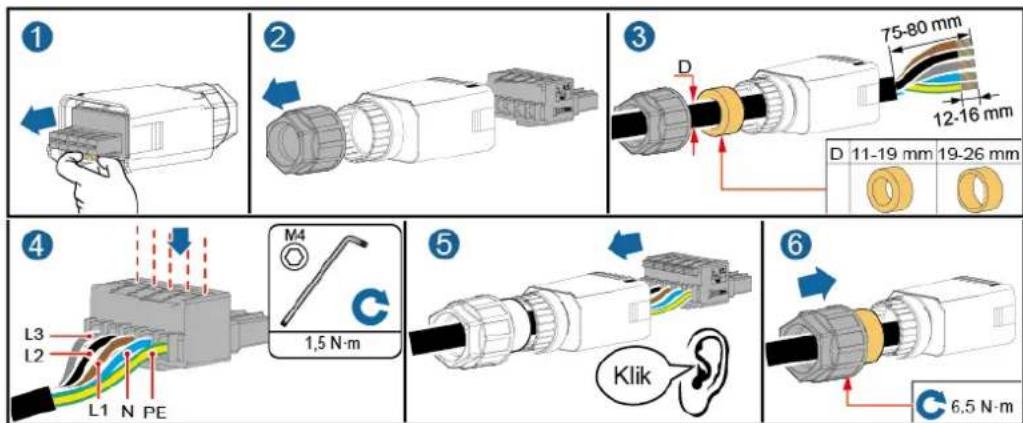

Afbeelding 5-9 Vijfaderige kabel (L1, L2, L3, N en PE)

De kleuren van de kabels in de afbeeldingen dienen uitsluitend ter referentie. Selecteer een geschikte kabel volgens de lokale normen.

Stap 2 Sluit de AC-aansluiting aan op de AC-uitgangspoort.

LET OP

Zorg ervoor dat de AC-aansluiting goed is aangesloten.

Afbeelding 5-10 De AC-aansluiting vastzetten

Stap 3 Controleer het traject van de AC-uitgangskabel.

Afbeelding 5-11 Kabelroute

----Einde

Loskoppelen

Loskoppelen gebeurt in de omgekeerde volgorde.

5.4 De DC-ingangskabel aansluiten

Voorzorgsmaatregelen

GEVAAR

• Voordat u de DC-ingangskabel aansluit, zorgt u ervoor dat de gelijkspanning binnen het veilige bereik ligt (lager dan 60 V DC) en dat de DC SWITCH op OFF staat. Als u dit niet doet, kan er hoogspanning ontstaan, wat elektrische schokken tot gevolg kan hebben.
• Wanneer de SUN2000 in werking is, is het niet toegestaan om de DC-ingangskabel te gebruiken, bijvoorbeeld voor aansluiten of loskoppelen van een PV-reeks of een PV-module in een PV-reeks. Wanneer u dit wel doet, kan dit leiden tot elektrische schokken.
• Als er geen PV-reeks is aangesloten op de DC-ingangsaansluiting van de SUN2000, verwijder dan niet de waterdichte kap van de aansluiting. Als u dat wel doet, kan de IP-beschermingsgraad van de SUN2000 worden beï nvloed.

WAARSCHUWING

Zorg ervoor dat aan de volgende voorwaarden is voldaan. Anders kan de SUN2000 beschadigd raken of ontstaat er mogelijk zelfs brand.

• PV-modules die in serie in elke PV-reeks zijn aangesloten, hebben dezelfde specificaties.
• De nullastspanning van elke PV-reeks moet altijd lager zijn dan of gelijk zijn aan 1080 V DC.
• De maximale kortsluitstroom van elke PV-reeks moet altijd lager zijn dan of gelijk zijn aan 15 A.
• De DC-ingangskabel is correct aangesloten. De positieve en negatieve aansluitingen van een PV-module worden aangesloten op de overeenkomstige positieve en negatieve DC-ingangsaansluitingen op de SUN2000.
• Als de DC-ingangskabel omgekeerd is aangesloten, mag u de DC-schakelaar en positieve en negatieve connectoren niet gebruiken. Wacht totdat de zonnestraling 's nachts afneemt en de PV-reeksstroom lager wordt dan 0,5 A. Schakel dan de DC-schakelaar uit. Verwijder de positieve en negatieve connectoren om de polariteit te corrigeren.

LET OP

• Aangezien de uitgang van de PV-reeks verbonden met de SUN2000 niet kan worden geaard, moet u ervoor zorgen dat de PV-module is geaard.
• De PV-reeksen die op hetzelfde MPPT-circuit worden aangesloten, moeten PV-modules van hetzelfde model en dezelfde hoeveelheid bevatten.
• Tijdens de installatie van PV-reeksen en de SUN2000 kunnen de positieve of negatieve aansluitingen van PV-reeksen kortsluiting maken met de aarde als voedingskabels niet juist zijn geïn installeerd of gelegd. Als de SUN2000 in werking is, kan er kortsluiting optreden in het AC- of DC-circuit en kan het apparaat beschadigd raken. De veroorzaakte apparaatschade wordt niet gedekt door enige garantie.

Beschrijving van aansluitingen

Afbeelding 5-12 Eindapparaten

(1) Aansluitklemmen van DC-ingang 1
(3) Aansluitklemmen van DC-ingang 3

(2) Aansluitklemmen van DC-ingang 2

(4) Aansluitklemmen van DC-ingang 4

OPMERKING

Het wordt aanbevolen hetzelfde aantal PV-modules aan te sluiten op PV1 en PV2, en hetzelfde aantal PV-modules aan te sluiten op PV3 en PV4.

Procedure

Stap 1 Sluit de DC-ingangskabel aan.

WAARSCHUWING

Steek de positieve en negatieve connectoren in de overeenkomstige positieve en negatieve DC-ingangsaansluitingen van de SUN2000, controleer of de DC SWITCH op OFF staat.

⚠️ VOORZICHTIG

Gebruik de met de SUN2000 meegeleverde Amphenol Helios H4 PV-connectoren. Als de PV-connectoren niet meer beschikbaar of beschadigd zijn, schaf dan PV-connectoren van hetzelfde model aan. Apparaatschade als gevolg van niet-compatibele PV-connectoren wordt niet gedekt door de garantie.

LET OP

• Zeer stijve kabels, zoals gewapende kabels, worden niet aanbevolen als DC-ingangskabels, omdat het buigen van de kabels kan leiden tot een slecht contact.
• Vó ó r het monteren van DC-aansluitingen labelt u de kabelpolen correct, om te zorgen voor correcte kabelverbindingen.
• Na het krimpen van de positieve en negatieve metalen contacten trekt u de DC-ingangskabels terug om te controleren of ze goed zijn aangesloten.
• Steek de gekrimpte metalen contacten van de positieve en negatieve kabels in de positieve en negatieve aansluitingen. Trek vervolgens de DC-ingangskabels terug om te controleren of ze goed zijn aangesloten.
• Krimp de metalen gestanste contacten met behulp van krimptang H4TC0003 (Amphenol, aanbevolen) of H4TC0002 (Amphenol).

Afbeelding 5-13 Krimptang (H4TC0003)

• Het DC-spanningsmeetbereik van de multimeter moet ten minste 1.100 V zijn.
• Als de spanning negatief is, is de DC-ingangspolariteit onjuist en moet deze worden gecorrigeerd.
• Als de spanning hoger is dan 1080 V, zijn er te veel PV-modules in dezelfde reeks geconfigureerd. Verwijder een of meer PV-modules.

Afbeelding 5-14 De DC-ingangskabel aansluiten

org ervoor dat de elfborgende moer vastgezet.
IS10|30003

LET OP

Als de DC-ingangskabel omgekeerd is aangesloten en de DC SWITCH in de stand ON staat, mogen de DC SWITCH en positieve en negatieve aansluitingen niet worden bediend. Als u dit wel doet, kan het apparaat beschadigd raken. De veroorzaakte apparaatschade wordt niet gedekt door enige garantie. Wacht tot de zonnestraling 's nachts afneemt en de PV-reeksstroom lager wordt dan 0,5 A. Schakel dan de twee DC SWITCH naar de stand OFF, verwijder de positieve en negatieve aansluitingen en herstel de aansluiting van de DC-ingangskabel.

----Einde

Een DC-aansluiting verwijderen

WAARSCHUWING

Voordat u de positieve en negatieve aansluitingen verwijdert, zorgt u ervoor dat de DC SWITCH op OFF staat.

U verwijdert de positieve en negatieve aansluitingen uit de SUN2000 door een steeksleutel in de inkeping in te brengen en met kracht op de steeksleutel te drukken om de DC-aansluiting te verwijderen.

Afbeelding 5-15 Een DC-aansluiting verwijderen

• Controleer bij het opnieuw installeren van de WLAN-FE Smart Dongle of de 4G Smart Dongle of de gesp naar de oorspronkelijke positie terug veert.
• Als er geen SIM-kaart is geconfigureerd, moet u een standaardkaart gebruiken (afmetingen: 25 mm x 15 mm, capaciteit ≥ 64 KB.
• Wanneer u een SIM-kaart plaatst, kunt u de positie van de SIM-kaart bepalen op basis van de opdruk en de pijl op de sleuf.
• Wanneer u de SIM-kaart op zijn plaats drukt, wordt de SIM-kaart vergrendeld. Dit betekent dat de kaart correct is geplaatst.
• Als u de SIM-kaart wilt verwijderen, duwt u deze naar binnen. Vervolgens veert de SIM-kaart automatisch naar buiten.
• Als u een WLAN-FE Smart Dongle of 4G Smart Dongle hebt voorbereid die is geconfigureerd met een SIM-kaart, slaat u deze stap over.

• 4G Smart Dongle

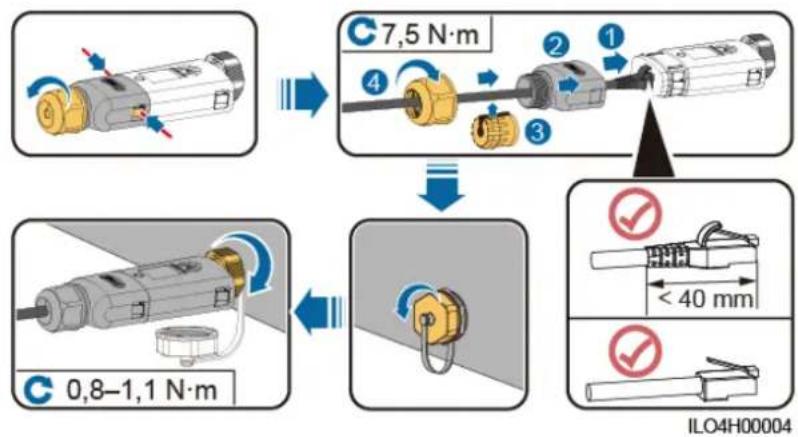

Afbeelding 5-16 De 4G Smart Dongle installeren.

• WLAN-FE Smart Dongle (WLAN-communicatie)

Afbeelding 5-17 De WLAN-FE Smart Dongle installeren (WLAN-communicatie).

• WLAN-FE Smart DongleDongle (FE-communicatie)

Afbeelding 5-18 De WLAN-FE Smart Dongle installeren (FE-communicatie).

OPMERKING

Er zijn twee typen Smart Dongle bij dit document betrokken:

• WLAN-FE Smart Dongle: SDongleA-05
• 4G Smart Dongle: SDongleA-03

Raadpleeg voor meer informatie de beknopte handleiding die bij de Smart Dongle is geleverd.

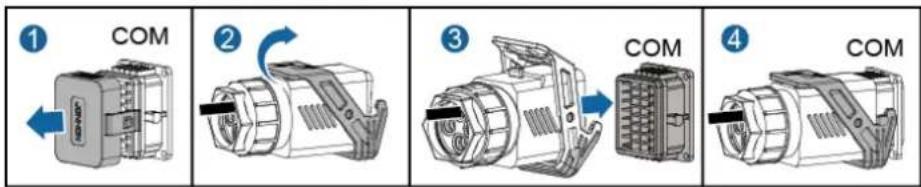

5.6 (Optioneel) De signaalkabel installeren

Definities van communicatiepoortsignalen

LET OP

• Zorg er bij het leiden van de signaalkabel voor dat deze niet in de buurt van de voedingskabel en storende bronnen ligt, om te voorkomen dat de communicatie negatief wordt bei nvloed.
• De beschermlaag van de kabel zit in de aansluiting. Knip uitstekende kerndraden van de beschermingslaag af. Zorg ervoor dat de kerndraden volledig in de kabelopeningen zijn gestoken en dat de kabel goed is aangesloten.

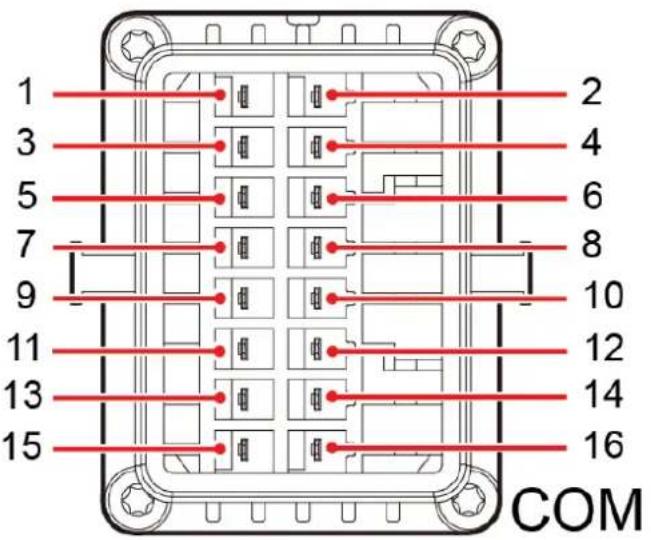

Afbeelding 5-19 Signaaldefinities

IS10W00002

Tabel 5-3 Signaaldefinities

Pin	Definitie	Functie	Beschrijving	Pin	Definitie	Functie	Beschrijving
1	485A1-1	RS485 different ieel signaal+	Wordt gebruikt om omvormers in cascade te zetten of voor aansluiti ng op de RS485-signaalpo ort van de SmartLogger100 0A	2	485A1-2	RS485 different ieel signaal+	Wordt gebruikt om omvormers in cascade te zetten of voor aansluiti ng op de RS485-signaalpo ort van de SmartLogger100 0A
3	485B1-1	RS485B, RS485 different ieel signaal-		4	485B1-2	RS485B, RS485 different ieel signaal-
5	PE	Aarding afscherming	N.v.t.	6	PE	Aarding afscherming	N.v.t.
7	485A2	RS485 different ieel signaal+	Wordt gebruikt om te verbinden met een RS485-signaalpoort op een Smart Power Sensor voor exportbe perking	8	DIN1	Spanningsloos contact voor planning van stroomnet	Sluit aan op rondstuurontvang er.
9	485B2	RS485B, RS485 different ieel signaal-		10	DIN2
11	N.v.t.	N.v.t.	N.v.t.	12	DIN3
13	GND	GND	N.v.t.	14	DIN4
15	N.v.t.	N.v.t.	N.v.t.	16	GND

Communicatienetwerkfuncties

• Smart Dongle-netwerkscenario

Afbeelding 5-20 SmartDongle-netwerkfuncties

OPMERKING

- In het Smart Dongle-netwerkscenario kan de SmartLogger1000A niet worden verbonden.

• De Smart Power Sensor is vereist voor de beperking van de export. Alleen de DTSU666-H Smart Power Sensor (geleverd door Huawei) mag worden gebruikt.
• De Smart Power Sensor en de Smart Dongle moeten zijn verbonden met dezelfde inverter.

• SmartLogger1000A-netwerkscenario

Afbeelding 5-21 SmartLogger-netwerkfuncties

OPMERKING

• In het SmartLogger1000A-netwerkscenario kan de Smart Dongle niet worden verbonden.
• Er kunnen maximaal 80 apparaten verbinding maken met é é n SmartLogger1000A, zoals omvormers, Smart Power-sensor en EMI. Aanbevolen wordt om op elke RS485-route maximaal 30 apparaten aan te sluiten.
• De Smart Power Sensor is een vereiste exportbeperking. Selecteer de Smart Power Sensor voor het project in kwestie.
• Om de reactiesnelheid van het systeem te waarborgen, wordt aangeraden de Smart Power Sensor afzonderlijk van de COM-poort van de omvormer op een COM-poort aan te sluiten.

5.6.1 De RS485-communicatiekabel aansluiten (cascadeschakeling omvormer)

Procedure

Stap 1 Sluit de signaalkabel aan op de connector van de signaalkabel.

Afbeelding 5-22 De kabel installeren

Stap 2 Sluit de signaalkabelaansluiting aan op de COM-poort.
Afbeelding 5-23 De aansluiting van de signaalkabel vastzetten

IS10I20007

----Einde

5.6.2 De RS485-communicatiekabel aansluiten (Smart Power Sensor)

Kabelverbinding

De volgende afbeelding toont de kabelaansluitingen tussen de omvormer en de vermogensmeter.

Afbeelding 5-24 Kabelverbinding (driefasenschakeling met drie draden)

Afbeelding 5-25 Kabelverbinding (driefasenschakeling met vier draden)

(1) Beschermingslaag van de signaalkabel

Procedure

Stap 1 Sluit de signaalkabel aan op de connector van de signaalkabel.

Afbeelding 5-26 De kabel installeren

IS10I20008

Stap 2 Sluit de signaalkabel aan op de COM-poort.
Afbeelding 5-27 Securing the signal cable connector

IS10I20007

----Einde

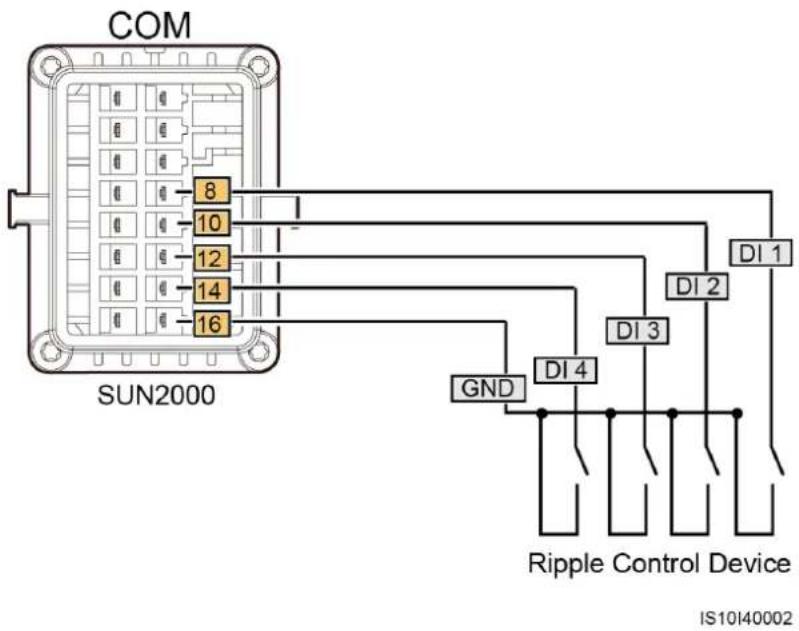

5.6.3 De signaalkabel voor de planning voor stroomnet aansluiten Kabelverbinding

De volgende afbeelding toont de kabelaansluitingen tussen de omvormer en het apparaat voor centrale afstandsbediening.

Afbeelding 5-28 Kabelverbinding

Procedure

Stap 1 Sluit de signaalkabel aan op de connector van de signaalkabel.

Afbeelding 5-29 De kabel installeren

Stap 2 Sluit de signaalkabel aan op de COM-poort.

Afbeelding 5-30 De aansluiting van de signaalkabel vastzetten

IS10I20007

----Einde

6 Inbedrijfstelling

6.1 Controlelijst voor installatie

Tabel 6-1 Controlelijst voor installatie

Nr.	Item controleren	Acceptatiecriteria
1	Installatie SUN2000	De SUN2000 is correct, veilig en betrouwbaar geï nstalleerd.
2	Smart Dongle	De Smart Dongle is correct en veilig geï nstalleerd.
3	Kabeloverzicht	Kabels zijn correct gelegd, zoals vereist door de klant.
4	Kabelbinder	Kabelbinders zijn gelijkmatig bevestigd en er zijn geen scherpe punten.
5	Aarding	De aardingskabel is correct, veilig en betrouwbaar aangesloten.
6	De schakelaars uitschakelen	De DC SWITCH en alle schakelaars die op de SUN2000 zijn aangesloten, zijn uitgeschakeld: OFF.
7	Kabelverbindingen	De AC-uitgangskabel en de DC-ingangskabel zijn correct, stevig en betrouwbaar aangesloten.
8	Ongebruikte aansluitingen en poorten	Ongebruikte aansluitingen en poorten zijn vergrendeld door waterdichte doppen.
9	Installatie-omgeving	De installatieruimte is geschikt en de installatie-omgeving is schoon en opgeruimd, zonder vreemde stoffen.

6.2 Het systeem inschakelen

Voorzorgsmaatregelen

LET OP

Controleer met een multimeter of de AC-spanning binnen het gespecificeerde bereik valt voordat u de AC-schakelaar tussen de SUN2000 en het elektriciteitsnet inschakelt.

Procedure

Stap 1 Schakel de AC-schakelaar tussen de SUN2000 en het elektriciteitsnet in.

LET OP

Als de DC is ingeschakeld en de AC is uitgeschakeld, geeft de SUN2000 het alarm Netverlies. De SUN2000 start pas normaal nadat de storing verholpen is.

Stap 2 Schakel indien van toepassing de DC-schakelaar tussen de PV-reeks en de SUN2000 in.

Stap 3 Schakel de DC-schakelaar aan de onderkant van de SUN2000 in.

Stap 4 Wacht ongeveer 1 minuut en lees vervolgens de uitvoeringsstatus van de omvormer af van de ledlampjes.

Tabel 6-2 Beschrijving LED-indicator

Categorie	Status		Betekenis
Indicatie actief[IMAGE]	LED 1	LED 2	N.v.t.
	Constant groen	Constant groen	De SUN2000 bevindt zich in de netgekoppelde modus.
	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)	Uit	De DC is ingeschakeld en de AC is uitgeschakeld.
	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)	De DC is ingeschakeld, de AC is ingeschakeld en de SUN2000 geeft geen stroom af aan het elektriciteitsnet.
	Uit	Uit	De DC is uitgeschakeld. ^1
	Knipperend rood met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)	N.v.t.	DC-omgevingsalarm
	N.v.t.	Knipperend rood met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)	AC-omgevingsalarm
	Constant rood	Constant rood	Storing
Indicatie communie [CAVG6]	LED 3		N/A
	Knipperend groen met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)		Er wordt gecommuniceerd. (Wanneer een mobiele telefoon is aangesloten op de SUN2000, geeft de indicator eerst aan dat de telefoon is verbonden met de SUN2000): knippert groen met lange intervallen.)
	Knipperend groen met lange intervallen (1 sec aan en vervolgens 1 sec uit)		De mobiele telefoon heeft verbinding met de SUN2000.
	Uit		Er is geen communicatie.
Opmerking 1: De AC kan ingeschakeld zijn. Controleer of de externe AC-schakelaar op OFF (UIT) staat.

Tabel 6-3 Beschrijving LED-indicator

LED Kleur	Status	Opmerkingen	Betekenis
N.v.t.	Uit	Normaal	De Dongle is niet beveiligd of is niet ingeschakeld.
Geel (knippert gelijktijdig groen en rood)	Continu aan		De dongle is beveiligd en ingeschakeld.
Rood	Knipperend met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)		De parameters voor verbinding met de router moeten worden ingesteld.
	Continu aan	Abnormaal	De Dongle is defect. Vervang de Dongle.
Groen	Knipperend met lange intervallen (0,5 sec aan en vervolgens 0,5 sec uit)	Normaal	Verbinden met de router.
	Continu aan		Verbonden met het beheersysteem.
	Knipperend met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)		De omvormer communiceert via de dongle met het beheersysteem.

4G Smart Dongle

Tabel 6-4 Beschrijving LED-indicator

LED Kleur	Status	Opmerkingen	Betekenis
N.v.t.	Uit	Normaal	De Dongle is niet beveiligd of is niet ingeschakeld.
Geel (knippert gelijktijdig groen en rood)	Continu aan	Normaal	De dongle is beveiligd en ingeschakeld.
Groen	Knipperend met een cyclus van 2 seconden (0,1 sec aan en vervolgens 1,9 sec uit)	Normaal	Bellen (duur < 1 min).
		Abnormaal	Als dit langer dan 1 minuut duurt, zijn de instellingen van de 4G-parameters onjuist. Reset de parameters.
	Knipperend met lange intervallen (1 sec aan en vervolgens 1 sec uit)	Normaal	De inbelverbinding is met succes ingesteld (duur < 30 sec).
		Abnormaal	Als dit langer dan 30 seconden duurt, zijn de instellingen van de parameters van het beheersysteem onjuist. Reset de parameters.
	Continu aan	Normaal	Verbonden met het beheersysteem.
	Knipperend met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)		De omvormer communiceert via de dongle met het beheersysteem.
Rood	Continu aan	Abnormaal	De Dongle is defect. Vervang de Dongle.
	Knipperend met korte intervallen (0,2 sec aan en vervolgens 0,2 sec uit)		De Dongle heeft geen simkaart of de simkaart maakt slecht contact. Controleer of er een simkaart in de Dongle is geplaatst, en zo ja, of deze goed contact maakt. Als dit niet het geval is, plaatst u de simkaart in de Dongle, of verwijdert u de simkaart en plaatst u die vervolgens terug.
	Knipperend met lange intervallen (1 sec aan en vervolgens 1 sec uit)		De Dongle kan geen verbinding maken met het beheersysteem omdat het geen signaal of een zwak signaal uitzendt, of omdat er geen gegevensverkeer plaatsvindt. Als de Dongle een betrouwbare verbinding heeft, controleert u het signaal van de simkaart via de APP. Als er geen signaal wordt ontvangen of als het signaal zwak is, neemt u contact op met uw provider. Controleer of de simkaart over voldoende data beschikt. Als dit niet het geval is, waardeert u het tegoed op uw simkaart op of koopt u extra data.
Knippert afwisselend rood en groen	Knipperend met lange intervallen (1 sec aan en vervolgens 1 sec uit)		Geen communicatie met de inverter. Verwijder de Dongle en plaats deze terug. Controleer of de inverters overcenkomen met de Dongle. Sluit de Dongle aan op andere inverters. Controleer of de Dongle of de USB-poort van de inverter defect is.

----Einde

6.3 Inbedrijfstelling

6.3.1 Scenario 1: Smart Dongle-netwerkscenario

De app downloaden

Zoek naar 'FusionSolar' in Google Play of scan de bijbehorende QR-code, download het installatiepakket en installeer de FusionSolar-app door de instructies te volgen.

Afbeelding 6-2 QR-code

- Voor lokale inbedrijfstelling is de laatste Android-versie vereist. De iOS-versie is niet geactualiseerd en kan alleen gebruikt worden voor het bekijken van informatie over de PV-installatie. Om de iOS-versie te downloaden, kunt u op 'FusionSolar' zoeken binnen de App Store of de QR-code scannen.

- In gebieden (zoals het VK) waar de FusionSolar-app niet beschikbaar is, of indien een beheersysteem van derden wordt gebruikt, kan alleen de SUN2000-app worden gebruikt voor inbedrijfstelling. Dit document gebruikt de FusionSolar-app als voorbeeld om de werkwijze voor inbedrijfstelling te beschrijven. Voer voor de SUN2000-app de bewerkingen uit zoals vereist.

- Als u de SUN2000-app wilt gebruiken, scant u de QR-code en zoek naar 'SUN2000' in de Huawei AppGallery, download het nieuwste installatiepakket en installeer de SUN2000-app door de instructies te volgen. De versie van de SUN2000-app moet 3.2.00.002 (Android) of hoger zijn.

• Het initie le wachtwoord voor het aansluiten van de WiFi van de omvormer is Changeme
• Het initiele wachtwoord van de Installeren is 00000a
• Gebruik het initie le wachtwoord bij de eerste keer opstarten en wijzig het onmiddellijk na aanmelding. Wijzig het wachtwoord regelmatig om de veiligheid van de account te waarborgen en onthoud het nieuwe wachtwoord. Niet wijzigen van het wachtwoord kan ertoe leiden dat het wachtwoord bekend wordt. Een wachtwoord dat lange tijd niet is gewijzigd, kan worden gestolen of gekraakt. Als een wachtwoord verloren gaat, is toegang tot apparaten niet meer mogelijk. In deze gevallen is de gebruiker aansprakelijk voor eventuele schade aan de PV-installatie.

(Optioneel) Registratie installateur-account

Als u de eerste installateuraccount maakt, wordt een domein gemaakt dat naar uw bedrijf wordt genoemd.

OPMERKING

Sla deze stap over als u een installateuraccount hebt.

Afbeelding 6-3 Het eerste installateuraccount maken

LET OP

Als u meerdere installateuraccounts voor hetzelfde bedrijf wilt maken, meldt u zich aan bij de FusionSolar-app en tikt u op Voeg gebruiker toe.

Afbeelding 6-4 Meerdere installateuraccounts voor hetzelfde bedrijf maken

Een PV-installatie en een gebruikersaccount aanmaken

Afbeelding 6-5 Een PV-installatie en een gebruikersaccount aanmaken

OPMERKING

Zie voor meer informatie de FusionSolar App Quick Guide. U kunt ook de QR-code scannen om deze te verkrijgen.

6.3.2 Scenario 2: SmartLogger1000A-netwerkscenario

U kunt ook de QR-code scannen om deze te verkrijgen.

6.3.3 Scenario 3: de FusionSolar-app krijgt geen toegang tot het internet

Stap 1 Open de Inbedrijfstelling van apparaat.

Afbeelding 6-6 Inbedrijfstelling van apparaat

Beknopte handleiding

Gebruikershandleiding

Inbedrijfstelling video

Inbedrijfstelling van apparaat

Aileen voor scenarios zonder netwerk

ANNULEREN

OPMERKING

Als de FusionSolar-app toegang heeft tot het netwerk, kunt u Inbedrijfstelling van apparaat openen nadat u bent aangemeld bij de FusionSolar-app.

Stap 2 Maak verbinding met de WiFi van de omvormer. Meld u aan als installer en voer de Snelle instellingen uit.

OPMERKING

- Als de omvormer via de ingebouwde antenne rechtstreeks is verbonden met de mobiele telefoon, mag de obstakelvrije afstand tussen de omvormer en de mobiele telefoon niet meer dan 5 m bedragen om de communicatiekwaliteit tussen de FusionSolar-app en de omvormer te kunnen garanderen. De afstand dient slechts ter referentie en kan verschillen afhankelijk van het soort mobiele telefoon en van de eventuele obstakels tussen de omvormer en de mobiele telefoon.

- Om de SUN2000L via een router met de FusionSolar-app te verbinden, zorgt u ervoor dat de mobiele telefoon en de omvormer zich binnen het WiFi bereik van de router bevinden en dat de SUN2000L is verbonden met de router.

- De router ondersteunt WiFi (IEEE 802.11 b/g/n, 2,4 GHz) en het WiFi signaal bereikt de omvormer.

- De versleutelingsmodus WPA, WPA2 of WPA/WPA2 wordt aanbevolen voor routers. Zakelijke versleuteling wordt niet ondersteund (bijv. openbare hotspots met verificatie, zoals WiFi op luchthavens). WEP en WPA TKIP worden niet aangeraden omdat deze twee versleutelingsmodi ernstige fouten vertonen. Als de omvormer niet met WEP kan worden verbonden, dient u in te loggen op de router en de versleutelingsmodus te wijzigen in WPA2 of WPA/WPA2. Als de inverter niet met behulp van WEP kan worden verbonden, dient u in te loggen op de router en de versleutelingsmodus te wijzigen in WPA2 of WPA/WPA2. Als de inverter niet met behulp van WEP kan worden verbonden, dient u in te loggen op de router en de versleutelingsmodus te wijzigen in WPA2 of WPA/WPA2.

Afbeelding 6-7 Snelle instellingen

OPMERKING

- Het initie le wachtwoord voor het aansluiten van de WiFi van de omvormer is Changeme.

- Het initiele wachtwoord van de Installeren is 00000a.

• Gebruik het initie le wachtwoord bij de eerste keer opstarten en wijzig het onmiddellijk na aanmelding. Wijzig het wachtwoord regelmatig om de veiligheid van de account te waarborgen en onthoud het nieuwe wachtwoord. Niet wijzigen van het wachtwoord kan ertoe leiden dat het wachtwoord bekend wordt. Een wachtwoord dat lange tijd niet is gewijzigd, kan worden gestolen of gekraakt. Als een wachtwoord verloren gaat, is toegang tot apparaten niet meer mogelijk. In deze gevallen is de gebruiker aansprakelijk voor eventuele schade aan de PV-installatie.
• Tik op Parameterconfiguratie om nog meer parameters in te stellen.

Stap 3 (Optioneel) Wanneer meerdere omvormers zijn aangesloten op een datacollector van derden, stelt u de RS485-parameters in.
Afbeelding 6-8 Instelling RS485

OPMERKING

De RS485-adressen van verschillende omvormers moeten verschillen.

----Einde

6.4 Het systeem uitschakelen

Voorzorgsmaatregelen

WAARSCHUWING

Nadat de SUN2000 is uitgeschakeld, kunnen de resterende elektriciteit en warmte nog steeds elektrische schokken en brandwonden veroorzaken. Draag daarom veiligheidshandschoenen en begin vijf minuten nadat de stroom is uitgeschakeld pas met het gebruik van de SUN2000.

Procedure

Stap 1 Stuur een afsluitcommando via de app.
Stap 2 Schakel de AC-schakelaar tussen de SUN2000 en het elektriciteitsnet uit.
Stap 3 Schakel de DC SWITCH aan de onderkant van de SUN2000 naar OFF.
Stap 4 Schakel indien van toepassing de DC-schakelaar tussen de PV-reeks en de SUN2000 uit. ----Einde

7 Onderhoud

7.1 Routinematig onderhoud

Om te zorgen dat de SUN2000 op lange termijn goed blijft werken, kunt u routinematig onderhoud het beste uitvoeren zoals beschreven in dit hoofdstuk.

⚠️ VOORZICHTIG

Schakel het systeem uit voordat u het systeem reinigt, kabels aansluit en de aardingsbetrouwbaarheid controleert.

Tabel 7-1 Onderhoudslijst

Controleer de gegevens	Methode voor controle	Onderhoudsinterval
Systeem reinigen	Controleer het koellichaam op vreemde voorwerpen of de algehele goede staat van de SUN2000.	Jaarlijks of telkens wanneer er een afwijking wordt gedetecteerd
Werkende staat van systeem	Controleer de SUN2000 op beschadiging of vervorming.	Jaarlijks
Elektrische aansluitingen	Kabels zijn goed aangesloten.Kabels zijn intact en met name de onderdelen die het metalen oppervlak raken zijn krasvrij.	De eerste inspectie vindt zes maanden na eerste inbedrijfstelling plaats. Vanaf dat moment kan het interval zes of twaalf maanden zijn.
Betrouwbaarheid aarding	Controleer of de massa-aansluiting en de massakabel goed zijn aangesloten.	Jaarlijks
Afdichting	Controleer of alle aansluitingen en poorten goed zijn afgedicht.	Jaarlijks

7.2 Troubleshooting

Alarmeringsniveaus worden als volgt ingedeeld:

• Hoog: De omvormer is defect. Hierdoor neemt de uitvoerstroom af of wordt de aan het net gekoppelde stroomopwekking gestopt.
• Laag: Sommige onderdelen zijn defect zonder dat het invloed heeft op de aan het net gekoppelde stroomopwekking.
• Waarschuwing: De omvormer werkt niet goed. De uitvoerstroom neemt af of sommige autorisatiefuncties mislukken door externe factoren.

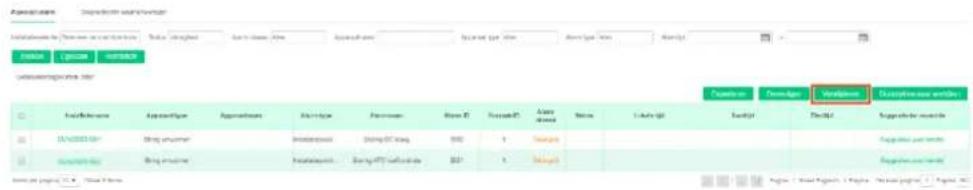

Tabel 7-2 Algemene alarmen en maatregelen voor probleemoplossing

Alarm-ID	Alarmna am	Ernst van alarm	Mogelijke oorzaak	Suggesties voor probleemoplossing
2001	Hoge ingangsspanning op reeksen	Hoog	Te veel PV-modules zijn in serie aangesloten in de PV-generator. Hierdoor overschrijdt de nullastspanning de maximale ingangsspanning van de SUN2000.Oorzaak-ID 1 = PV1 en PV2.Oorzaak-ID 2 = PV3 en PV4.	Verminder het aantal PV-modules dat in serie is aangesloten op de PV-reeks, totdat de nullastspanning van de PV-reeks lager is dan of gelijk is aan de maximale bedrijfsspanning van de SUN2000.Nadat u de PV-generator correct hebt geconfigureerd, verdwijnt het inverteralarm automatisch.
2002	Storing DC-boog	Hoog	De stroomkabel van de PV-reeks veroorzaakt vlambogen of is niet goed aangesloten.Oorzaak-ID 1 = PV1 en PV2.Oorzaak-ID 2 = PV3 en PV4.	Controleer of de PV-reekskabels vlambogen veroorzaken of slecht contact maken.
2011	Verbinding reeks omgekeerd	Hoog	De PV-reeks is omgekeerd aangesloten.Oorzaak-ID 1 = PV1.Oorzaak-ID 2 = PV2.Oorzaak-ID 3 = PV3.Oorzaak-ID 4 = PV4.	Controllare se la stringa FV è collegata in senso inverso all'inverter. In caso affermativo, attendere finché la corrente della stringa FV non scende sotto i 0,5 A, impostare DC SWITCH su OFF e regolare la polarità della stringa FV.
2012	Huidige terugvoers troom reeks	Waarsch	Slechts enkele PV-modules zijn in serie aangesloten in de PV-reeks. Hierdoor is de eindspanning lager dan die van andere PV-reeksen.Oorzaak-ID 1 = PV1.Oorzaak-ID 2 = PV2.Oorzaak-ID 3 = PV3.Oorzaak-ID 4 = PV4.	1. Controleer of het aantal PV-modules dat in serie is aangesloten op deze PV-reeks lager is dan het aantal PV-modules dat in serie is aangesloten op andere PV-reeksen die parallel zijn verbonden met deze PV-reeks.Als dit het geval is, moet u wachten tot de stroomsterkte van de PV-reeks is gedaald tot onder 0,5 A,DC SWITCH instellen opOFFen het aantal PV-modules in de PV-reeks aanpassen.2. Controleer of de PV-reeks zich in de schaduw bevindt.3. Controleer of de nullastspanning van de PV-reeks normaal is.
2021	Storing AFCI-zelf controle	Hoog	Oorzaak-ID = 1, 2.AFCI-controle mislukt.	Zet de AC-uitgangsschakelaar en daarna de DC-ingangsschakelaar uit.Zet ze na 5 minuten weer aan en wacht tot de omvormer verbinding maakt met het elektriciteitsnet. Als de fout zich blijft voordoen, neemt u contact op met uw dealer of met de technische ondersteuning van Huawei, zodat de omvormer kan worden vervangen.
2031	Fasedraad kortsluitin g naar PE	Hoog	Oorzaak-ID = 1.De impedantie van de uitgaande fasedraad naar aarde is laag of de uitgaande fasedraad is kortgesloten naar aarde.	Controleer de impedantie van de uitgaande fasedraad naar aarde,bepaal de locatie met een lagere impedantie en herstel dit.
2032	Netverlies	Hoog	Oorzaak-ID = 1.Het elektriciteitsnet is uitgevallen.Het AC-circuit is losgekoppeld of de AC-schakelaar staat uit.	1. Controleer de AC-spanning.2. Mogelijk is het AC-circuit losgekoppeld of staat de AC-schakelaar uit.
2033	Onderspanning elektriciteitsnet	Hoog	Oorzaak-ID = 1.De spanning van het elektriciteitsnet ligt onder de laagste drempelwaarde of de onderspanningsduur overschrijdt de waarde die door LVRT is opgegeven.	Als het alarm zo nu en dan optreedt, kan het elektriciteitsnet tijdelijk abnormaal zijn. De SUN2000 herstelt zich automatisch nadat is gedetecteerd dat het elektriciteitsnet weer normaal is.Als het alarm zich vaker voordoet, controleert u of de netspanning binnen het toegestane bereik ligt. Zo niet, neemt u contact op met uw plaatselijke energiebedrijf. Zo ja, meldt u zich aan bij SmartLogger, de app op uw mobiele telefoon, of NMS om de beveiligingsdrempelwaarde voor onderspanning met toestemming van het plaatselijke energiebedrijf aan te passen.Als de storing lange tijd aanhoudt, controleer dan de aansluiting tussen de AC-schakelaar en de uitgangsstroomkabel.
2034	Overspanning elektriciteitsnet	Hoog	Oorzaak-ID = 1.De spanning van het elektriciteitsnet ligt boven de hoogste drempelwaarde of de duur van de overspanning overschrijdt de waarde die is opgegeven door HVRT.	Als het alarm zo nu en dan optreedt, kan het elektriciteitsnet tijdelijk abnormaal zijn. De SUN2000 herstelt zich automatisch nadat is gedetecteerd dat het elektriciteitsnet weer normaal is.Als het alarm zich vaker voordoet, controleert u of de netspanning binnen het toegestane bereik ligt. Zo niet, neemt u contact op met uw plaatselijke energiebedrijf. Zo ja, meldt u zich aan bij SmartLogger, de app op uw mobiele telefoon, of NMS om de beveiligingsdrempelwaarde voor overspanning met toestemming van het plaatselijke energiebedrijf aan te passen.Controler of de piekspanning van het elektriciteitsnet te hoog is. Als de fout zich blijft voordoen en gedurende langere tijd niet kan worden verholpen, neemt u contact op met het energiebedrijf.
2035	Onbalans netspanning	Hoog	Oorzaak-ID = 1.Het verschil tussen netfasespanningen overschrijdt de hoogste drempelwaarde.	Als het alarm zo nu en dan optreedt, kan het elektriciteitsnet tijdelijk abnormaal zijn. De SUN2000 herstelt zich automatisch nadat is gedetecteerd dat het elektriciteitsnet weer normaal is.Als het alarm zich vaker voordoet, controleert u of de netspanning binnen het toegestane bereik ligt. Zo niet, neemt u contact op met uw plaatselijke energiebedrijf.Als de storing lange tijd aanhoudt, controleer dan de aansluiting tussen de AC-schakelaar en de uitgangsstroomkabel.Als de stroomkabels van de AC-uitgang correct aangesloten zijn, maar het alarm regelmatig optreedt en de energieproductie van de PV-installatie bei nvloedt, neemt u contact op met het lokale energiebedrijf.
2036	Overfrequentie net	Hoog	Oorzaak-ID = 1.Uitzondering elektriciteitsnet: De werkelijke netfrequentie is hoger dan de vereiste standaardfrequentie voor het lokale elektriciteitsnet.	Als het alarm zo nu en dan optreedt, kan het elektriciteitsnet tijdelijk abnormaal zijn. De SUN2000 herstelt zich automatisch nadat is gedetecteerd dat het elektriciteitsnet weer normaal is.Als het alarm zich vaker voordoet, controleert u of de netfrequentie binnen het toegestane bereik ligt. Zo niet, neemt u contact op met uw plaatselijke energiebedrijf. Zo ja, meldt u zich aan bij SmartLogger, de app op uw mobiele telefoon, of NMS om de beveiligingsdrempelwaarde voor overfrequentie met toestemming van het plaatselijke energiebedrijf aan te passen.
2037	Onderfrequentie net	Hoog	Oorzaak-ID = 1.Uitzondering elektriciteitsnet:De werkelijke netfrequentie is lager dan de vereiste standaardfrequentie voor het lokale elektriciteitsnet.	Als het alarm zo nu en dan optreedt, kan het elektriciteitsnet tijdelijk abnormaal zijn. De SUN2000 herstelt zich automatisch nadat is gedetecteerd dat het elektriciteitsnet weer normaal is.Als het alarm zich vaker voordoet, controleert u of de netfrequentie binnen het toegestane bereik ligt. Zo niet, neemt u contact op met uw plaatselijke energiebedrijf. Zo ja, meldt u zich aan bij SmartLogger, de app op uw mobiele telefoon, of NMS om de beveiligingsdrempelwaarde voor onderfrequentie met toestemming van het plaatselijke energiebedrijf aan te passen.
2038	Instabiele netfrequentie	Hoog	Oorzaak-ID = 1.Uitzondering elektriciteitsnet:De werkelijke veranderingssnelheid van de netfrequentie komt niet overeen met de standaard van het lokale elektriciteitsnet.	Als het alarm zo nu en dan optreedt, kan het elektriciteitsnet tijdelijk abnormaal zijn. De SUN2000 herstelt zich automatisch nadat is gedetecteerd dat het elektriciteitsnet weer normaal is.Als het alarm zich vaker voordoet, controleer dan of de netfrequentie binnen het toegestane bereik ligt. Zo niet, neemt u contact op met uw plaatselijke energiebedrijf.
2039	Uitgangso verstroom	Hoog	Oorzaak-ID = 1.De netspanning daalt dramatisch of het elektriciteitsnet is kortgesloten.Dit heeft als resultaat dat de transië nte uitgangsstroom van de SUN2000 de bovenste grens overschrijdt en daarmee de beveiliging activeert.	De SUN2000 detecteert zijn externe werkomstandigheden in realtime. Nadat de storing is verholpen, herstelt de omvormer automatisch.Als het alarm zich regelmatig voordoet en de energieproductie van de PV-installatie bei nvloedt, controleer de uitgang dan op kortsluiting. Neem contact op met uw dealer of de technische ondersteuning van Huawei als de storing zich blijft voordoen.
2040	UitgangsstroomDC-component te hoog	Hoog	Oorzaak-ID = 1.De DC-component van de uitgangsstroom van de SUN2000 overschrijdt de gespecificeerde bovenste grenswaarde.	1. De SUN2000 detecteert zijn externe werkomstandigheden in realtime. Nadat de storing is verholpen, herstelt de omvormer automatisch.2. Als het alarm zich regelmatig voordoet, neemt u contact op met uw dealer of de technische ondersteuning van Huawei.
2051	Abnormal e reststroom	Hoog	Oorzaak-ID = 1.De isolatie-impedantie aan de ingangszijde naar aarde neemt af als de SUN2000 in werking is.	1. Als het alarm zich zo nu en dan voordoet, kan de externe stroomkabel tijdelijk abnormaal zijn. De SUN2000 herstelt automatisch nadat de storing is verholpen.2. Als het alarm regelmatig optreedt of aanhoudt, controleer dan of de impedantie van de PV-reeks naar de massa te laag is.
2061	Abnormal e aarding	Hoog	Oorzaak-ID = 1.• De nulkabel of de aardingskabel is niet aangesloten.• Als een PV-generator is geaard, is de uitgang van de omvormer niet aangesloten op een scheidingstransformator.	Schakel de omvormer uit (schakel de AC-uitgangsschakelaar en de DC-ingangsschakelaar uit en wacht even. Raadpleeg de beschrijving op het label met veiligheidswaarschuwingen op het apparaat voor details over de wachttijd) en voer daarna de volgende bewerkingen uit.1. Controleer of de PE-kabel van de SUN2000 correct is aangesloten.2. Als de omvormer is aangesloten op het TN-stroomnet, controleert u of de N-kabel goed is aangesloten en of de spanning van de N-kabel naar de massa normaal is.3. Controleer of de uitgang is aangesloten op een scheidingstransformator. Zo ja, stel Aardingsinspectie in op Uitschakelen via de app voor mobiele telefoons, SmartLogger of NMS.
2062	Lage isolatiewe erstand	Hoog	Oorzaak-ID = 1.PV-generatoren zijn kortgesloten met PE.De omgevingslucht van de PV-generator is vochtig en de isolatie tussen de PV-generator en de massa is slecht.	1. Controleer de uitgangsweerstand van de PV-generator naar massa.Als er kortsluiting of een gebrek aan isolatie is, corrigeert u dit.2. Controleer of de PE-kabel van de SUN2000 correct is aangesloten.3. Wanneer u zeker weet dat de impedantie lager is dan de standaardwaarde bij bewolkte of regenachtige omstandigheden, meldt u zich aan bij SmartLogger, de app op uw mobiele telefoon, of NMS en reset u de beveiligingsdrempelwaarde voor de impedantie van de isolatie.
2063	Oververhitting kast	Laag	Oorzaak-ID = 1.De SUN2000 is geï nstalleerd op een plek met slechte ventilatie.De omgevingstemperatuur is te hoog.De SUN2000 werkt niet goed.	Controleer de ventilatie en de omgevingstemperatuur op de plek waar de SUN2000 is geï nstalleerd.Als de ventilatie slecht is of als de omgevingstemperatuur hoger is dan de bovengrens, moeten de ventilatie en warmteafvoer worden verbeterd.Als ventilatie en omgevingstemperatuur beide aan de vereisten voldoen, neemt u contact op met uw dealer of de technische ondersteuning van Huawei.
2064	Storing in apparaat	Hoog	Oorzaak-ID = 1-12.Er is een onherstelbare storing opgetreden in een circuit van de SUN2000.	Schakel de AC-uitgangsschakelaar en de DC-ingangsschakelaar uit en schakel ze vervolgens na 5 minuten weer in. Neem contact op met uw dealer of de technische ondersteuning van Huawei als de storing zich blijft voordoen.Opmerking: Als de oorzaak-ID ID 1 is, voert u de voorgaande bewerking uit wanneer de PV-reeks minder is dan 1 A.
2065	Upgrade mislukt of softwareversies komen niet overeen	Laag	Oorzaak-ID = 1, 2 en 4.De upgrade wordt niet correct voltooid.OPMERKINGUpgrade de omvormer opnieuw als hij vastzit in de initialiseringsstatus zonder dat er alarmen afgaan en als hij tijdens de upgrade niet kan worden hersteld naar de normale status wanneer de PV-ingangen de volgende keer verbroken en opnieuw gekoppeld worden.	1. Voer de upgrade opnieuw uit.2. Als het bijwerken meerdere keren mislukt, neemt u contact op met uw dealer of de technische ondersteuning van Huawei.
2066	Licentie verlopen	Waarsch	De extra termijn van het privilegecertificaat is ingegaan.De privilegefunctie verliest binnenkort zijn geldigheid.	1. Dien een aanvraag voor een nieuw certificaat in.2. Laad het nieuwe certificaat.
61440	Defecte bewakings eenheid	Laag	Oorzaak-ID = 1.Het flashgeheugen is ontoereikend.Het flashgeheugen heeft beschadigde sectoren.	Zet de AC-uitvoerschakelaar en daarna de DC-ingangsschakelaar uit. Na 5 minuten schakelt u de AC-uitgangsschakelaar en vervolgens de DC-ingangsschakelaar in. Als de storing aanhoudt, vervangt u de printplaat. Als de upgrade meerdere keren mislukt, neemt u contact op met uw dealer of met de technische ondersteuning van Huawei.
2067	Defecte stroomafn emer	Hoog	Oorzaak-ID = 1.De communicatie met de stroommeter onderbroken.	1. Controleer of de instellingen van de stroommeter zijn gebaseerd op het werkelijke model.2. Controleer of de communicatieparameters voor de energiemeter hetzelfde zijn als die in de parameterinstellingen van de SUN2000 RS485.3. Controleer of de stroommeter is ingeschakeld en de RS485-communicatiekabel correct is aangesloten.
2072	Tijdelijke AC-overspanning	Hoog	Oorzaak-ID = 1.De omvormer detecteert dat de fasespanning de beveiligingsdrempel van de tijdelijke AC-overspanning overschrijdt.	1. Controleer of de spanning van het elektriciteitsnet de bovengrens overschrijdt. Zo ja, neemt u contact op met uw plaatselijke energiebedrijf.2. Als u hebt bevestigd dat de spanning van het elektriciteitsnet hoger is dan de hoogste drempelwaarde en toestemming hebt gekregen van het plaatselijke energiebedrijf, kunt u de beveiligingsdrempelwaarde voor overspanning aanpassen via de app voor mobiele telefoons, SmartLogger of NMS.3. Controleer of de pickspanning van het elektriciteitsnet de bovengrens overschrijdt.

OPMERKING

Behandeling van de omvormer

8.1 De SUN2000 verwijderen

LET OP

Voordat u de SUN2000 verwijdert, koppelt u de AC- en de DC-voeding los. Wacht na het uitschakelen van de SUN2000 minstens 5 minuten voordat u werkzaamheden uitvoert aan de SUN2000.

Voer de volgende handelingen uit om de SUN2000 te verwijderen:

1. Koppel alle kabels los van de SUN2000, inclusief RS485-communicatiekabels, DC-ingangsstroomkabels, AC-uitgangsstroomkabels en aardingskabels.
2. Verwijder de SUN2000 uit de montagesteun.
3. Verwijder de montagesteun.

8.2 Inpakken van de SUN2000

• Als het oorspronkelijke verpakkingsmateriaal beschikbaar is, plaatst u de SUN2000 daarin en maakt u de verpakking dicht met plakband.
• Als het oorspronkelijke verpakkingsmateriaal niet beschikbaar is, plaatst u de SUN2000 in een geschikte kartonnen doos en sluit u deze goed af.

8.3 De SUN2000 verwijderen als afval

Als de gebruiksduur van de SUN2000 is verstreken, verwijdert u het apparaat volgens de plaatselijke verwijderingsvoorschriften voor afgedankte elektrische apparaten.

9

Technische gegevens

Efficiëntie

Technische specificaties	SUN2000-12KTL-M0	SUN2000-15KTL-M0	SUN2000-17KTL-M0	SUN2000-20KTL-M0
Maximale efficië ntie	98,5%	98,65%	98,65%	98,65%
Europese efficië ntie	98,0%	98,3%	98,3%	98,3%

Ingang

Technische specificaties	SUN2000-12KTL-M0	SUN2000-15KTL-M0	SUN2000-17KTL-M0	SUN2000-20KTL-M0
Maximale ingangsspanning ^1	1.080 V
Maximale ingangsstroom (per MPPT)	22 A
Maximale kortsluitstroom (per MPPT)	30 A
Maximale terugvoerstroom omvormer naar de PV-generator	0 A
Minimale opstartspanning	200 V
Bereik bedrijfsspanning ^2	160–950 V
MPPT-spanningsbereik bij vollast	380–850 V	380–850 V	400–850 V	480–850 V
Nominale ingangsspanning	600 V
Aantal ingangsroutes	4
Aantal MPP-trackers	2
• Opmerking 1: De maximale ingangsspanning is de bovengrens voor de DC-spanning. Als de ingangsspanning hoger is dan deze bovengrens, kan de omvormer beschadigd raken.• Opmerking 2: Als de ingangsspanning buiten het bereik van de bedrijfsspanning valt, kan de omvormer niet goed functioneren.

Uitvoer

Technische specificaties	SUN2000-12KTL-M0	SUN2000-15KTL-M0	SUN2000-17KTL-M0	SUN2000-20KTL-M0
Nominaal actief vermogen	12.000 W	15.000 W	17.000 W	20.000 W
Maximaal schijnbaar vermogen	13.200 VA	16.500 VA	18.700 VA	22.000 VA
Maximaal actief vermogen (cosφ = 1)	13.200 W	16.500 W	18.700 W	22.000 W
Nominale uitgangsspanning	220/380 V, 230/400 V, 3W+(N)+PE
Nominale uitgangsstroom	18,2 A (380 V)/17,3 A (400 V)	22,8 A (380 V)//21,7 A (400 V)	25,8 A (380 V)/24,6 A (400 V)	30,4 A (380 V)/28,9 A (400 V)
Maximale uitgangsstroom	20 A	25,2 A	28,5 A	33,5 A
Aangepaste netfrequentie	50/60 Hz
Vermogenscoë ffficië nt	0,8 inductief... 0,8 na-ijlend
Maximale totale harmonische vervorming (nominaal vermogen)	< 3%

Beveiliging en functie

Technische specificaties	SUN2000-12KTL-M0	SUN2000-15KTL-M0	SUN2000-17KTL-M0	SUN2000-20KTL-M0
AFCI	Ja
DC-ingangsschakelaar	Ja
Beveiliging anti-eilandbedrijf	Ja
Overspanningbescherming uitvoer	Ja
Kortsluitbeveiliging uitgangsspanning	Ja
Overspanningsbeveiliging uitgang	Ja
Beveiliging omgekeerde aansluiting ingangsspanning	Ja
Detectie storing PV-reeks	Ja
DC-overspanningsbeveiliging	Ja
AC-overspanningsbeveiliging	Ja
Isolatieweerstanddetectie	Ja
Bewakingseenheid reststroom (RCMU)	Ja

Weergave en communicatie

Technische specificaties	SUN2000-12KTL-M0	SUN2000-15KTL-M0	SUN2000-17KTL-M0	SUN2000-20KTL-M0
Weergave	LED-indicatoren; WLAN + app
RS485	Ja
Communicatie-uitbreidingsmodule	(Optioneel) WLAN-FE/4G
Planning droog contact op afstand	Ja

OPMERKING

Als de DC-ingangsspanning van de omvormer minder dan 200 V bedraagt, schakelt de omvormer uit zonder communicatie.

Algemene parameters

Technische specificaties	SUN2000-12KTL-M0	SUN2000-15KTL-M0	SUN2000-17KTL-M0	SUN2000-20KTL-M0
Afmetingen (B x H x D)	525 mm × 470 mm × 262 mm
Nettogewicht	25 kg
Bedrijfstemperatuur	-25 ° C tot +60 ° C (met declassering boven +45 ° C)
Koelmodus	Natuurlijke convectie
Maximale gebruikshoogte	0-4.000 m (met declassering boven 2.000 m)
Relatieve vochtigheid	0% tot 100% RV
Ingangsaansluiting	Amphenol Helios H4
Uitgangsklem	Waterdichte snelaansluiting
IP-beschermingsgra ad	IP65
Topologie	Geen transformator

A

Netcodes

OPMERKING

De netcodes zijn onder voorbehoud van wijzigingen. De genoemde codes dienen uitsluitend ter informatie.

Tabel A-1 Netcodes

Nr.	Nationale/regionale netcode	Beschrijving
1	VDE-AR-N-4105	Laagspanningsnet Duitsland
2	UTE C 15-712-1 (A)	Laagspanningsnet Frankrijk vasteland
3	UTE C 15-712-1 (B)	Elektriciteitsnet Franse eilanden (230 V 50 Hz)
4	UTE C 15-712-1 (C)	Elektriciteitsnet Franse eilanden (230 V 60 Hz)
5	VDE 0126-1-1-BU	Laagspanningsnet Bulgarije
6	VDE 0126-1-1-GR (A)	Laagspanningsnet Griekenland vasteland
7	VDE 0126-1-1-GR (B)	Laagspanningsnet Griekenland eilanden
8	BDEW-MV	Middenspanningsnet Duitsland
9	G59-England	230V-elektriciteitsnet Engeland (I > 16 A)
10	G59-Scotland	240 V-elektriciteitsnet Schotland (I > 16 A)
11	G83-England	230 V-elektriciteitsnet Engeland (I < 16 A)
12	G83-Scotland	240 V-elektriciteitsnet Engeland (I < 16 A)
13	CEI0-21	Laagspanningsnet Italië
14	EN50438-CZ	Laagspanningsnet Tsjechië
15	RD1699/661	Laagspanningsnet Spanje
16	EN50438-NL	Laagspanningsnet Nederland
17	C10/11	Laagspanningsnet België
18	AS4777	Laagspanningsnet Australië
19	IEC61727	IEC61727 laagspanningsnet (50 Hz)
20	Door gebruiker gedefinieerd (50 Hz)	Gereserveerd
21	Door gebruiker gedefinieerd (60 Hz)	Gereserveerd
22	CEI0-16	Laagspanningsnet Italië
23	TAI-PEA	Laagspanningsnet Thailand (PEA)
24	TAI-MEA	Laagspanningsnet Thailand (MEA)
25	EN50438-TR	Laagspanningsnet Turkije
26	Filipijnen	Laagspanningsnet Filipijnen
27	NRS-097-2-1	Laagspanningsnet Zuid-Afrika
28	KOREA	Laagspanningsnet Zuid-Korea
29	IEC61727-60Hz	IEC61727 laagspanningsnet (60 Hz)
30	ANRE	Laagspanningsnet Roemenië
31	EN50438_IE	Laagspanningsnet Ierland
32	PO12.3	Laagspanningsnet Spanje
33	Egypt ETEC	Middenspanningsnet Egypte
34	CLC/TS50549_IE	Laagspanningsnet Ierland
35	Jordan-Transmission	Laagspanningsnet Jordanië
36	NAMIBIA	Laagspanningsnet Namibië
37	ABNT NBR 16149	Laagspanningsnet Brazilië
38	SA_RPPs	Laagspanningsnet Zuid-Afrika
39	INDIA	Laagspanningsnet India
40	ZAMBIA	Laagspanningsnet Zambia
41	Chili	Laagspanningsnet Chili
42	Malaysian	Laagspanningsnet Maleisië
43	KENYA_ETHIOPIA	Laagspanningsnet Kenia en laagspanningsnet Ethiopïë
44	NIGERIA	Laagspanningsnet Nigeria
45	DUBAI	Laagspanningsnet Dubai
46	Northern Ireland	Laagspanningsnet Noord-Ierland
47	Cameroon	Laagspanningsnet Kameroen
48	Jordan-Distribution	Stroomdistributienetwerk laagspanningsnet Jordanië
49	LEBANON	Laagspanningsnet Libanon
50	TUNISIA	Laagspanningsnet Tunesië
51	AUSTRALIA-NER	Laagspanningsnet Australië NER
52	SAUDI	Laagspanningsnet Saudi-Arabië
53	Israel	Laagspanningsnet Israë 1
54	Chile-PMGD	Laagspanningsnet Chili PMGD
55	VDE-AR-N4120_HV	Laagspanningsnet VDE41200
56	Vietnam	Laagspanningsnet Vietnam
57	TAIPOWER	Laagspanningsnet Taiwan
58	OMAN	Laagspanningsnet Oman
59	KUWAIT	Laagspanningsnet Koeweit
60	BANGLADESH	Laagspanningsnet Bangladesh
61	CHILE_NET_BILLING	Laagspanningsnet Chili NetBilling
62	BAHREIN	Laagspanningsnet Bahrein
63	Fuel-Engine-Grid	Laagspanningsnet hybride decentrale opwekking (50 Hz)
64	Fuel-Engine-Grid-60Hz	Laagspanningsnet hybride decentrale opwekking (60 Hz)
65	ARGENTINA	Laagspanningsnet Argentinië
66	Mauritius	Laagspanningsnet Mauritius
67	EN50438-SE	Laagspanningsnet Zweden
68	Austria	Oostenrijk
69	G99-TYPEA-LV	Verenigd Koninkrijk
70	G99-TYPEB-LV	Verenigd Koninkrijk
71	G99-TYPEB-HV	Verenigd Koninkrijk
72	G99-TYPEA-HV	Verenigd Koninkrijk

B

Parameters instellen voor spanningsloos contact voor planning

Scenario 1: Smart Dongle-netwerkscenario

Vereisten

Meld u aan bij de app als installateur. Het initiele wachtwoord is 00000a. Gebruik het initiele wachtwoord bij de eerste keer opstarten en wijzig het onmiddellijk na aanmelding. Wijzig het wachtwoord regelmatig om de veiligheid van de account te waarborgen en onthoud het nieuwe wachtwoord. Niet wijzigen van het wachtwoord kan ertoe leiden dat het wachtwoord bekend wordt. Een wachtwoord dat lange tijd niet is gewijzigd, kan worden gestolen of gekraakt. Als een wachtwoord verloren gaat, is toegang tot apparaten niet meer mogelijk. In deze gevallen is de gebruiker aansprakelijk voor eventuele schade aan de PV-installatie.

Procedure

Stap 1 Stel parameters in voor spanningsloos contact voor planning.

OPMERKING

Stel Planning droog contact in op su to Reactieve-stroomregeling in.

en stel Actieve-stroomregeling en

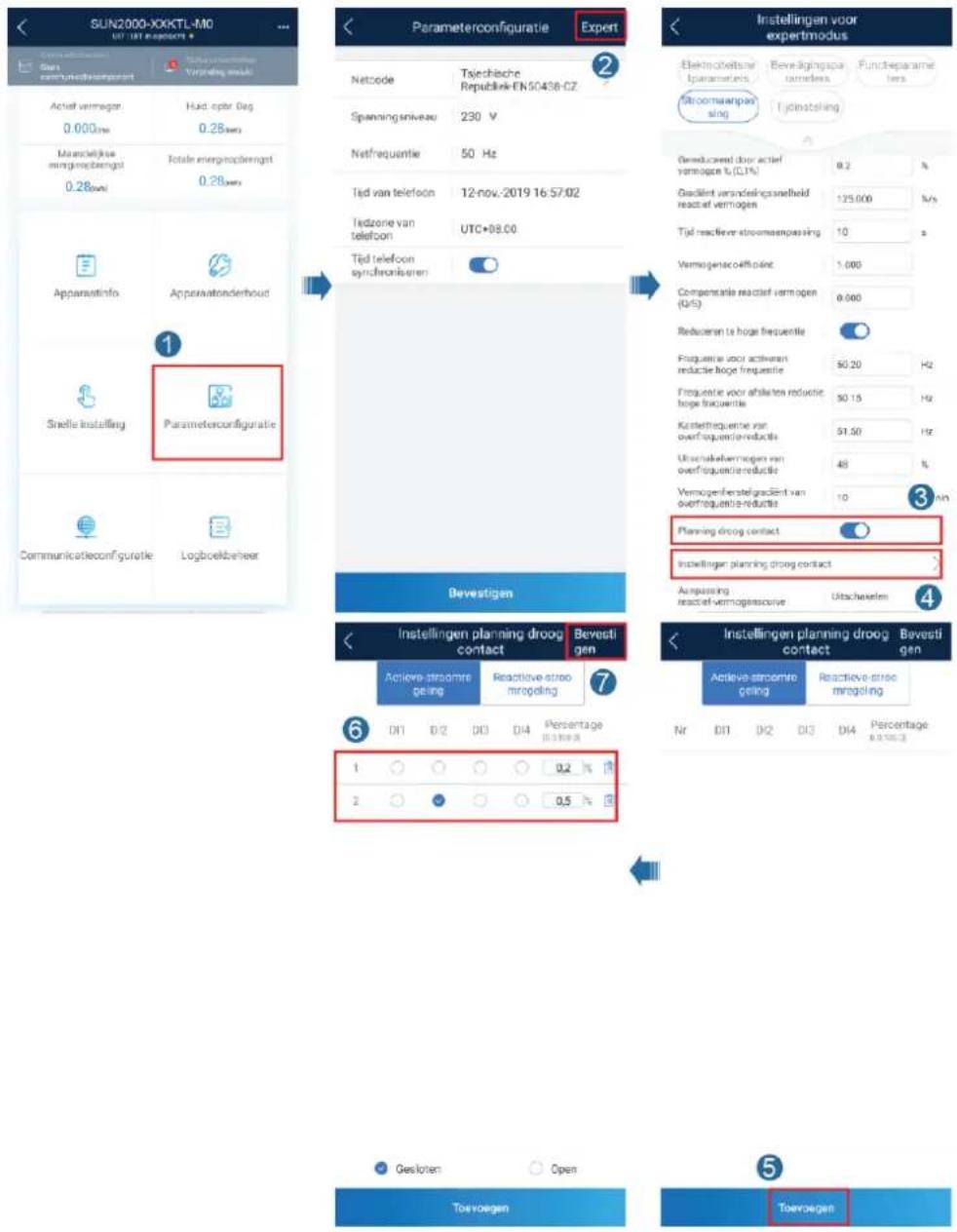

Afbeelding B-1 Parameters instellen voor spanningsloos contact voor planning

----Einde

Scenario 2: SmartLogger1000A-netwerkscenario

Zie de SmartLogger1000A User Manual. U kunt ook de QR-code scannen om deze te verkrijgen.

C

Parameters voor exportbeperking instellen

Scenario 1: Smart Dongle-netwerkscenario

Vereisten

Meld u aan bij de app als installateur. Het initiele wachtwoord is 00000a. Gebruik het initiele wachtwoord bij de eerste keer opstarten en wijzig het onmiddellijk na aanmelding. Wijzig het wachtwoord regelmatig om de veiligheid van de account te waarborgen en onthoud het nieuwe wachtwoord. Niet wijzigen van het wachtwoord kan ertoe leiden dat het wachtwoord bekend wordt. Een wachtwoord dat lange tijd niet is gewijzigd, kan worden gestolen of gekraakt. Als een wachtwoord verloren gaat, is toegang tot apparaten niet meer mogelijk. In deze gevallen is de gebruiker aansprakelijk voor eventuele schade aan de PV-installatie.

Procedure

Stap 1 Stel parameters voor exportbeperking in.

Afbbeelding C-1 Parameters voor exportbeperking instellen

Tabel C-1 Besturingsmodus

Parameter			Description
Onbeperkt	-	-	Als deze parameter is ingesteld op Onbeperkt, wordt de uitvoerstroom van de SUN2000L niet beperkt. De SUN2000 kan de geschatte stroom afgeven aan het elektriciteitsnet.
Netverbinding bij geen stroom	Regelaar met gesloten kring	SDongle/SmartLoggerOmvormer	1 Stel deze parameter in op SDongle/SmartLogger wanneer de SmartLogger1000A is verbonden.1 Als er meerdere inverters in serie zijn geschakeld, stelt u deze parameter in op SDongle/SmartLogger.1 Als er slechts é é n inverter is, stelt u deze parameter in op Omvormer.
	Beperkingsmodus	Totaal vermogenEnkelfasige netspanning	1 Als deze parameter is ingesteld op Totaal vermogen, geeft dit aan dat er geen backfeeding optreedt voor de drie fasen.1 Als deze parameter is ingesteld op Enkelfasige netspanning, geeft dit aan dat er geen backfeeding optreedt voor de fase met het maximale vermogen.
	Regelperiode voor vermogensdalingMaximale beschermingsduur	--	Geeft het kortst mogelijke interval aan voor é é n anti-backfeeding-aanpassing.Geeft de tijd aan voor het detecteren van metergegevens. Als de Dongle geen metergegevens detecteert binnen de vooraf ingestelde tijd, dan geeft de Dongle de vooraf ingestelde waarde van de Limict actief-vermogensuitgang voor failsafe door aan de inverter, voor de beveiliging.
	Drempelwaarde voor vermogensstijging	-	Geeft de drempel aan voor het verhogen van het uitgangsvermogen van de inverter.
	Failsafe voor verbroken communicatieverbinding	UitschakelenInschakelen	In het anti-backfeedingscenario voor de inverter vindt er in de inverter derating plaats volgens het derating-percentage voor actieve stroom, als deze parameter is ingesteld op Inschakelen wanneer de communicatie tussen de inverter en de Dongle langer wordt onderbroken dan de Detectietijd voor verbroken communicatieverbinding.
	Detectietijd voor verbroken communicatieverbinding	-	Geeft de tijd aan voor het vaststellen van de communicatieonderbreking tussen de inverter en de Dongle.
	Limiet actief-vermogensuit gang voor failsafe	-	Geeft de derating-waarde van de actieve stroom van de inverter weer middels een percentage. Als de Dongle geen metergegevens detecteert of als de communicatie tussen de Dongle en de inverter is onderbroken, geeft de Dongle de derating-waarde van de actieve stroom van de inverter weer middels een percentage.
Netverbinding met beperkt vermogen (kW)	Regelaar met gesloten kringBeperkingsmodus	SDongle/SmartLoggerOmvormerTotaal vermogenEnkelfasige netspanning	1 Stel deze parameter in op SDongle/SmartLogger wanneer de SmartLogger1000A is verbonden.1 Als er meerdere inverters in serie zijn geschakeld, stelt u deze parameter in op SDongle/SmartLogger.1 Als er slechts é é n inverter is, stelt u deze parameter in op Omvormer.1 Als deze parameter is ingesteld op Totaal vermogen, geeft dit aan dat er geen backfeeding optreedt voor de drie fasen.1 Als deze parameter is ingesteld op Enkelfasige netspanning, geeft dit aan dat er geen backfeeding optreedt voor de fase met het maximale vermogen.
	Capaciteit PV-installatie	-	Geeft het totale maximum actieve stroom aan in het scenario waarbij de inverters in serie zijn geschakeld.
	Maximale elektriciteit afgegeven aan het net (kW)	-	Geeft het maximale vermogen aan dat de inverter kan overbrengen naar het stroomnet.
	Regelperiode voor vermogensdaling	-	Geeft het kortst mogelijke interval aan voor é é n anti-backfeeding-aanpassing.
	Maximale beschermingsduur	-	Geeft de tijd aan voor het detecteren van metergegevens. Als de Dongle geen metergegevens detecteert binnen de vooraf ingestelde tijd, dan geeft de Dongle de vooraf ingestelde waarde van de Limiet actief-vermogensuitgang voor failsafe door aan de inverter, voor de beveiliging.
	Drempelwaarde voor vermogensstijging	-	Geeft de drempel aan voor het verhogen van het uitgangsvermogen van de inverter.
	Failsafe voor verbroken communicatieverbinding	UitschakelenInschakelen	In het anti-backfeedingscenario voor de inverter vindt er in de inverter derating plaats volgens het derating-percentage voor actieve stroom, als deze parameter is ingesteld op Inschakelen wanneer de communicatie tussen de inverter en de Dongle langer wordt onderbroken dan de Detectietijd voor verbroken communicatieverbinding.
	Detectietijd voor verbroken communicatieverbindingLimiet actief-vermogensuit gang voor failsafe	--	Geeft de tijd aan voor het vaststellen van de communicatieonderbreking tussen de inverter en de Dongle.Geeft de derating-waarde van de actieve stroom van de inverter weer middels een percentage. Als de Dongle geen metergegevens detecteert of als de communicatie tussen de Dongle en de inverter is onderbroken, geeft de Dongle de derating-waarde van de actieve stroom van de inverter weer middels een percentage.
Netverbinding met beperkt vermogen (%)	Regelaar met gesloten kring	SDongle/SmartLoggerOmvormer	1 Stel deze parameter in op SDongle/SmartLogger wanneer de SmartLogger1000A is verbonden.1 Als er meerdere inverters in serie zijn geschakeld, stelt u deze parameter in op SDongle/SmartLogger.1 Als er slechts é é n inverter is, stelt u deze parameter in op Omvormer.
	Beperkingsmodus	Totaal vermogenEnkelfasige netspanning	1 Als deze parameter is ingesteld op Totaal vermogen, geeft dit aan dat er geen backfeeding optreedt voor de drie fasen.1 Als deze parameter is ingesteld op Enkelfasige netspanning, geeft dit aan dat er geen backfeeding optreedt voor de fase met het maximale vermogen.
	Capaciteit PV-installatie	-	Geeft het totale maximum actieve stroom aan in het scenario waarbij de inverters in serie zijn geschakeld.
	Maximale elektriciteit afgegeven aan het net (%)	-	Geeft het maximale vermogen aan dat de inverter kan overbrengen naar het stroomnet.
	Regelperiode voor vermogensdaling	-	Geeft het kortst mogelijke interval aan voor é é n anti-backfeeding-aanpassing.
	Maximale beschermingsduur	-	Geeft de tijd aan voor het detecteren van metergegevens. Als de Dongle geen metergegevens detecteert binnen de vooraf ingestelde tijd, dan geeft de Dongle de vooraf ingestelde waarde van de Limiet actief-vermogensuitgang voor failsafe door aan de inverter, voor de beveiliging.
	Drempelwaarde voor vermogensstijgingFailsafe voor verbroken communicatieverbinding	-UitschakelenInschakelen	Geeft de drempel aan voor het verhogen van het uitgangsvermogen van de inverter.In het anti-backfeedingscenario voor de inverter vindt er in de inverter derating plaats volgens het derating-percentage voor actieve stroom, als deze parameter is ingesteld opInschakelenwanneer de communicatie tussen de inverter en de Dongle langer wordt onderbroken dan deDetectietijdvoor verbroken communicatieverbinding.
	Detectietijd voor verbroken communicatieverbinding	-	Geeft de tijd aan voor het vaststellen van de communicatieonderbreking tussen de inverter en de Dongle.
	Limiet actief-vermogensuit gang voor failsafe	-	Geeft de derating-waarde van de actieve stroom van de inverter weer middels een percentage. Als de Dongle geen metergegevens detecteert of als de communicatie tussen de Dongle en de inverter is onderbroken, geeft de Dongle de derating-waarde van de actieve stroom van de inverter weer middels een percentage.

----Einde

Scenario 2: SmartLogger1000A-netwerkscenario

Zie de SmartLogger1000A User Manual. U kunt ook de QR-code scannen om deze te verkrijgen.

D

Parameters voor Q-U-curve

onderdrukking van spanningstoename

instellen

Scenario 1: Smart Dongle-netwerkscenario

Vereisten

Meld u aan bij de app als installateur. Het initiele wachtwoord is 00000a. Gebruik het initiele wachtwoord bij de eerste keer opstarten en wijzig het onmiddellijk na aanmelding. Wijzig het wachtwoord regelmatig om de veiligheid van de account te waarborgen en onthoud het nieuwe wachtwoord. Niet wijzigen van het wachtwoord kan ertoe leiden dat het wachtwoord bekend wordt. Een wachtwoord dat lange tijd niet is gewijzigd, kan worden gestolen of gekraakt. Als een wachtwoord verloren gaat, is toegang tot apparaten niet meer mogelijk. In deze gevallen is de gebruiker aansprakelijk voor eventuele schade aan de PV-installatie.

Procedure

Stap 1 Stel parameters in voor Q-U-curve van onderdrukking van spanningsstijging.

Afbeelding D-1 Parameters voor Q-U-curve onderdrukking van spanningstoename instellen

----Einde

Scenario 2: SmartLogger1000A-netwerkscenario

Zie de SmartLogger1000A User Manual. U kunt ook de QR-code scannen om deze te verkrijgen.

E AFCI

Functiebeschrijving

Als PV-modules of kabels onjuist zijn aangesloten of beschadigd zijn, kan er een vlamboog ontstaan, met brand als gevolg. Huawei-omvormers beschikken over vlamboogdetectie, om het leven en de eigendommen van gebruikers te beschermen.

Deze functie is standaard ingeschakeld. Als u deze functie wilt uitschakelen, gaat u naar het scherm Inbedrijfstelling van apparaat van de FusionSolar-app, kiest u Parameterconfiguratie > Expert > Functieparameters en schakelt u AFCI uit.

Voor meer informatie over hoe u naar het scherm Inbedrijfstelling van apparaat kunt navigeren, raadpleegt u 6.3.3 Scenario 3: de FusionSolar-app krijgt geen toegang tot het internet.

De AFCI-zelfcontrole starten

Meld u aan bij de FusionSolar-app als installer. In het scherm Inbedrijfstelling van apparaat kiest u Apparaatonderhoud en tikt u op AFCI-controle starten. In het dialoogvenster dat wordt weergegeven, tikt u op Bevestigen.

OPMERKING

Het initiele wachtwoord is 00000a. Gebruik het initiele wachtwoord bij de eerste keer opstarten en wijzig het onmiddellijk na aanmelding. Wijzig het wachtwoord regelmatig om de veiligheid van de account te waarborgen en onthoud het nieuwe wachtwoord. Niet wijzigen van het wachtwoord kan ertoe leiden dat het wachtwoord bekend wordt. Een wachtwoord dat lange tijd niet is gewijzigd, kan worden gestolen of gekraakt. Als een wachtwoord verloren gaat, is toegang tot apparaten niet meer mogelijk. In deze gevallen is de gebruiker aansprakelijk voor eventuele schade aan de PV-installatie.

Afbeelding E-1 AFCI-controle starten

Clearing Alarms

De AFCI-functie kan een Storing DC-boog veroorzaken, die op de volgende drie manieren kan worden gewist:

- De lokale inbedrijfstellingstool FusionSolar-app In het scherm Inbedrijfstelling van apparaat kiest u Apparaatinfo > Alarmbeheer, en tikt u op Verwijder rechts van het alarm.

Afbeelding E-2 Alarmbeheer

- FusionSolar-app

Meld u aan bij de FusionSolar-app, kies Onderhoud > Apparaat Alarm en tik op Storing DC-boog. In het scherm Alarm details dat wordt weergegeven, tikt u op VERWIJDEREN.

Afbeelding E-3 Alarmgegevens

• FusionSolar Smart PV Management System

Meld u aan bij https://intl.fusionsolar.huawei.com, kies Intelligent Beheer > Apparaat alarm, selecteer Storing DC-boog, en klik op Verwijderen.

Afbeelding E-4 Apparaatalarm

	Potentiaalafhankelijke Verslechtering
PV	Photovoltaic, Fotovoltaï sch

R
