Type product	Professionele vaatwasser
Merk	Miele
Model	PG 8096 U
Afmetingen (B x D x H)	598 x 570 x 820 mm
Gewicht	55 kg
Stroomvoorziening	230 V / 50 Hz
Vermogen	3,5 kW
Wateraansluiting	Koud water, 3/4"
Afvoer	Ingebouwde afvoerpomp
Programma's	7 wasprogramma's
Capaciteit	14 couverts
Geluidsniveau	45 dB(A)
Energielabel	A++
Waterverbruik	10 liter per cyclus
Verwarmingssysteem	Elektrisch
Besturing	Elektronisch met display
Veiligheidsfuncties	Waterstop, kinderslot
Zelfreiniging	Automatische reinigingscyclus
Interieur	Roestvrijstalen kuip
Korven	2 vaatkorven, besteklade
Opties	Startuitstel, halve belading
Onderhoud	Filterreiniging, ontkalken
Reparatie	Onderdelen verkrijgbaar, service

Veelgestelde vragen - PG 8096 U MIELE

Hoe installeer ik de Miele PG 8096 U?

Zorg voor een wateraansluiting (3/4") en een 230V-stopcontact. Sluit de afvoerslang aan op de sifon. Raadpleeg de installatiehandleiding voor gedetailleerde stappen.

Wat moet ik doen bij een foutmelding?

Noteer de foutcode en raadpleeg de foutopsporingstabel in de handleiding. Vaak duidt een code op een verstopte filter of een watertoevoerprobleem. Neem contact op met Miele service indien nodig.

Hoe reinig ik de filters?

Verwijder de onderste en bovenste sproeiarm en de filters. Spoel ze af onder stromend water. Zet de filters terug in de juiste volgorde. Doe dit maandelijks voor optimale prestaties.

Kan ik de vaatwasser aansluiten op warm water?

Nee, de Miele PG 8096 U is ontworpen voor koud water. Aansluiting op warm water kan de machine beschadigen en garantie doen vervallen.

Wat is de betekenis van het programma 'Intensief'?

Het intensieve programma gebruikt een hogere temperatuur (70°C) en langere spoeltijd voor zwaar vervuilde pannen en schalen.

Hoe ontkalk ik de vaatwasser?

Gebruik Miele ontkalkingsmiddel volgens de instructies. Start een leeg programma op hoge temperatuur. Herhaal dit elke 2-3 maanden afhankelijk van de waterhardheid.

Waarom blijft er water in de machine staan?

Controleer of de afvoerslang niet geknikt of verstopt is. Reinig de afvoerpomp en het filter. Als het probleem aanhoudt, kan de pomp defect zijn.

Hoe stel ik de waterhardheid in?

Ga naar het instellingenmenu. Gebruik de waterhardheidsteststrip om de hardheid te meten en stel de waarde in. Dit optimaliseert het zoutverbruik.

Wat is de garantie op de Miele PG 8096 U?

Miele biedt standaard 2 jaar garantie op professionele apparaten. Registreer het product voor eventuele verlenging. Neem contact op met uw dealer voor details.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zijn verkrijgbaar via de Miele webshop of erkende servicepartners. Houd het modelnummer (PG 8096 U) bij de hand.

GEBRUIKSAANWIJZING PG 8096 U MIELE

Gebruiksaanwijzing bedrijfsafwasautomaat PG 8055 PG 8056 / PG 8056 DOS PG 8096 / PG 8096 DOS

Inhoud

Aanwijzingen voor het gebruik.... 5

Beschrijving van het apparaat.... 6

Overzicht van het apparaat 6

Bedieningspaneel 7

Verantwoord gebruik.... 8

Veiligheidsinstructies en waarschuwingen.... 9

Op het apparaat aangebrachte symbolen.... 11

Het afdanken van het apparaat 11

Een bijdrage aan de bescherming van het milieu 12

Gebruikersprofielen.... 13

Bedieningsgroepen 13

Gebruikers.... 13

Ervaren gebruikers 13

Aanwijzingen voor de bediening 14

Werking van het display 14

Menuweergave 15

Symbolen in het display 16

Eerste ingebruikneming.... 17

Openen en sluiten van de deur 20

Deur openen.... 20

Deur sluiten 20

Regenereerzout bijvullen.... 21

Regenereren 21

Waterhardheid instellen.... 21

Regenereerzout bijvullen 23

Vergrendeling wegens zouttekort.... 23

Naspoelmiddel bijvullen.... 25

Naspoelmiddel 25

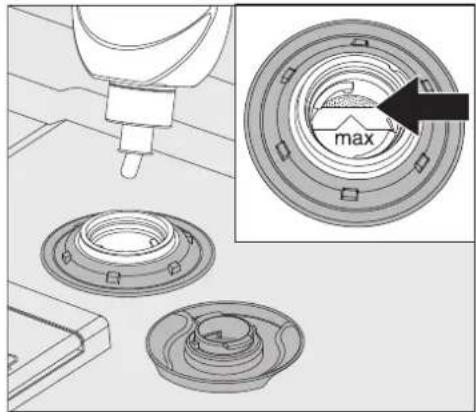

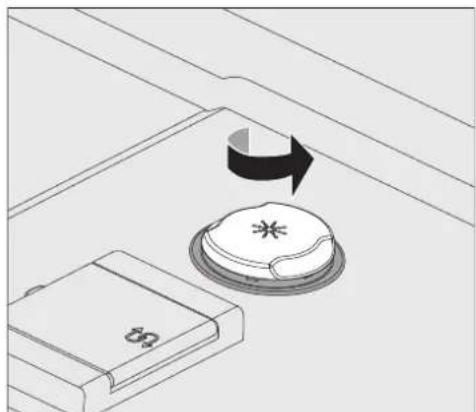

Naspoelmiddel bijvullen 25

Gebruik 27

Spoelgoed inruimen 27

Ons advies.... 28

Bovenrek 29

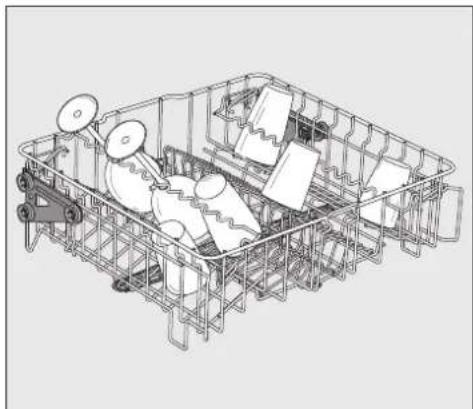

Bovenrek voor glazen 29

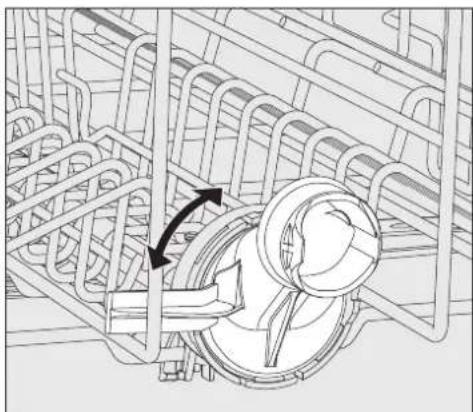

Verstellen bovenrek 30

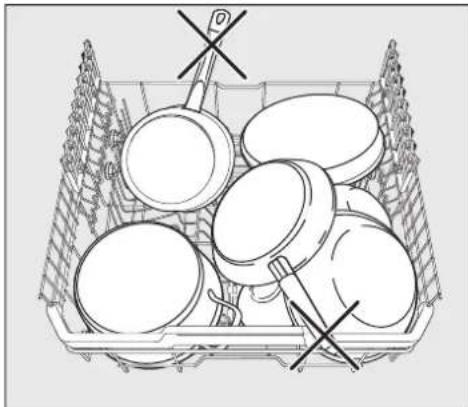

Onderrek.... 31

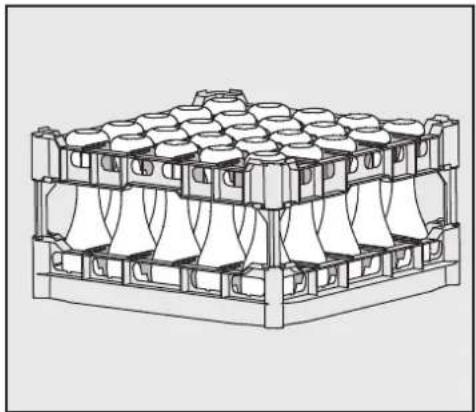

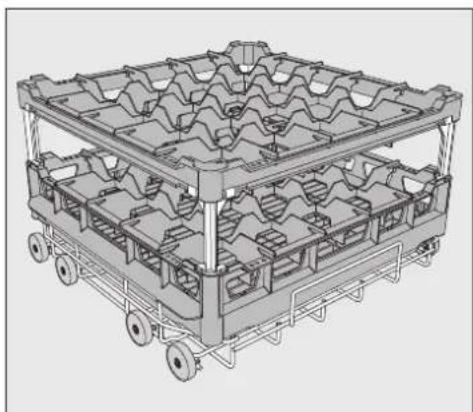

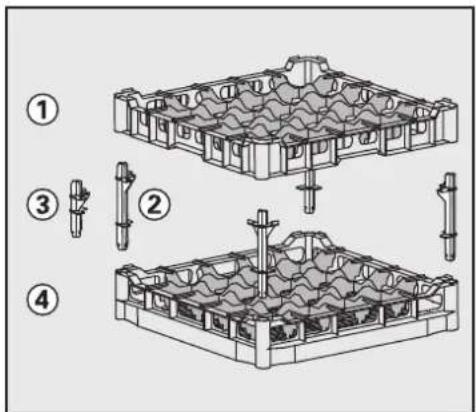

Inzet van kunststof rekken.... 32

Bediening 33

Reinigingsmiddel bijvullen.... 33

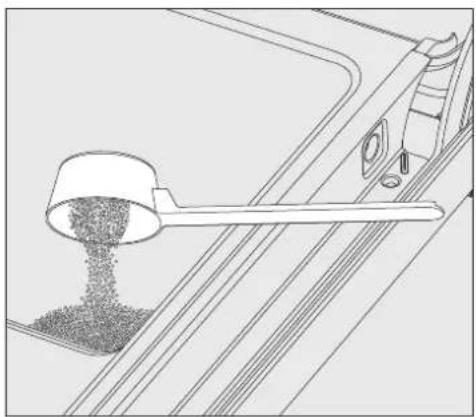

Aanwijzingen voor het programma Superkort (afhankelijk van het model) 34

Vloeibaar reinigingsmiddel 34

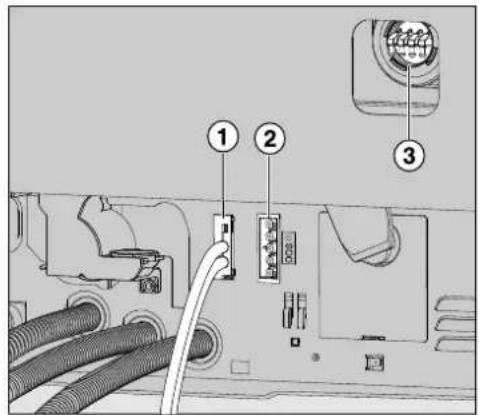

Interne dosering vloeibaar reinigingsmiddel.... 34

Doseermodule 35

Inschakelen 38

Programma kiezen.... 38

Programma starten.... 39

Einde programma.... 39

Uitschakelen 39

Afwasautomaat uitruimen.... 39

Programma onderbreken.... 40

Programma stoppen.... 40

Extra functies.... 41

Voorprogrammering.... 41

Dry+ (afhankelijk van het model) 42

Instellingen 43

Menustructuur 44

Voorprogrammering.... 45

Dry+ (afhankelijk van het model) 45

Programmakeuze 46

Verlenging.... 46

Taal instellen 46

Ontluchting doseermodule 47

Datum instellen 47

Datumformaat 47

Instellen 48

Tijd instellen.... 48

Instellen 48

Weergave.... 49

Tijdformaat 49

Volume regelen.... 50

Toetssignaal.... 50

Geluidssignalen 50

Volume instellen 50

Filterinterval (afhankelijk van het model) 51

Interval resetten.... 51

Extra instellingen 52

Menustructuur 53

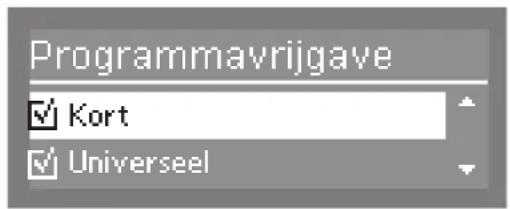

Vrijgave.... 55

Code wijzigen 55

Extra functies.... 58

Resetten 58

Meer water 58

Tussenspoelen.... 58

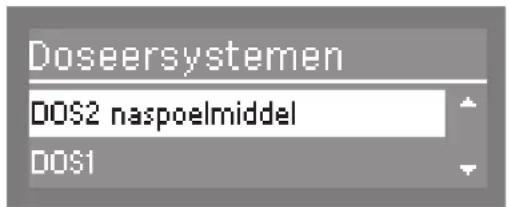

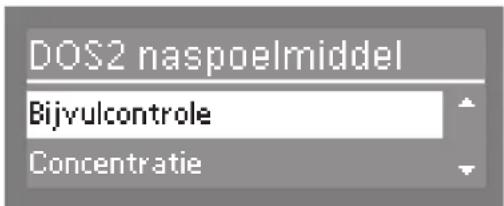

DOS-doseersystemen 58

Temperatuur/tijd 61

Waterhardheid 63

Contrast.... 64

Lichtsterkte 64

Uitschakelen na.... 65

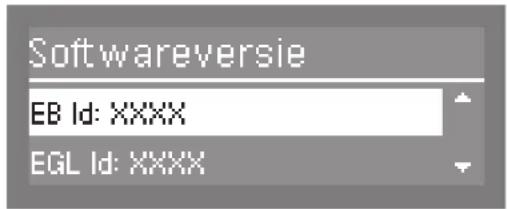

Softwareversie.... 66

Reiniging en onderhoud.... 67

Onderhoud 67

Bedieningspaneel reinigen 67

Inhoud

Front reinigen.... 68

Spoelruimte reinigen 68

Deurafdichting en deur reinigen 68

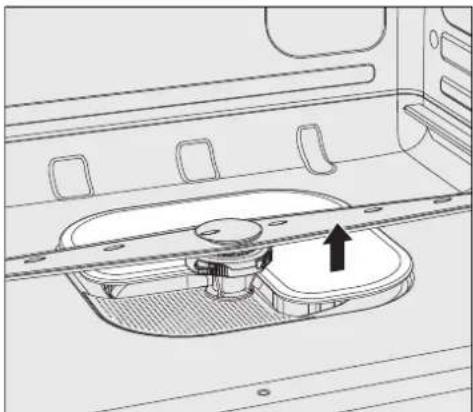

Zeven in de spoelruimte reinigen 69

Luchtfilter vervangen (afhankelijk van het model) 71

Kunststof houder verwijderen 71

Filter vervangen 71

Nuttige tips.... 72

Afbreken met storingsnummer.... 74

Ongewoon gedrag van de bedrijfsafwasautomaat 76

Geluiden 77

Teleurstellend spoelresultaat 78

Storingen verhelpen 80

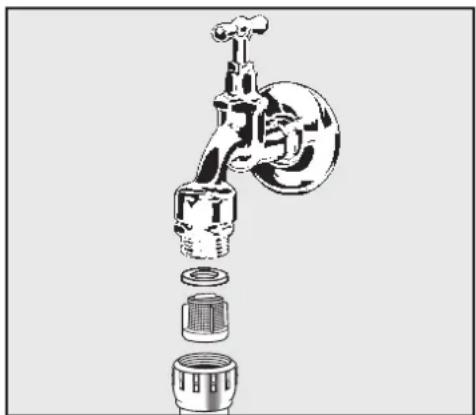

Zeefje in de schroefkoppeling van de watertoevoer reinigen.... 80

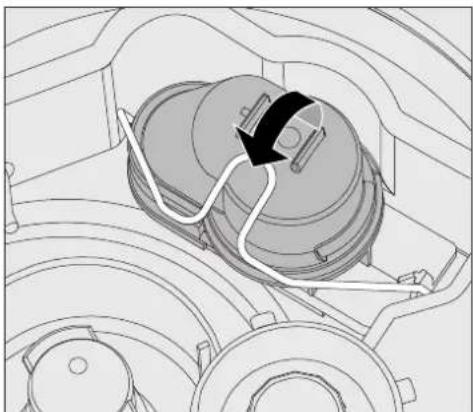

Afvoerpomp en terugslagklep reinigen.... 81

Programma-overzicht 82

Miele Service 84

Plaatsen 85

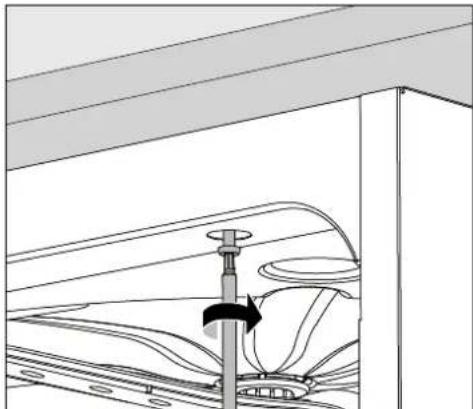

Plaatsen 85

Onderbouwen 85

Verstelbaar sokkelpaneel (afhankelijk van het model).... 85

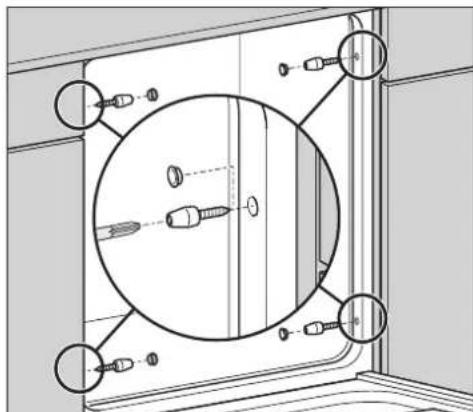

Bedrijfsafwasautomaat stellen en vastschroeven 85

Plaats van opstelling wijzigen 86

Elektrische aansluiting.... 87

Piekbelastingsschakelaar 87

Wateraansluiting 88

Watertoevoer aansluiten 88

Waterafvoer aansluiten 89

⚠️ Aanwijzingen die op deze manier worden aangeduid, zijn veiligheidsrelevante aanwijzingen. U wordt gewaarschuwd voor mogelijk persoonlijk letsel en materiële schade. Lees dergelijke waarschuwingen goed en houdt u zich aan de betreffende instructies en gedragsregels.

Aanwijzingen

Aanwijzingen worden op deze manier aangeduid en bevatten informatie waarmee u speciaal rekening moet houden. Deze worden aangegeven met een breedgerand kader.

Aanvullende informatie en opmerkingen

Aanvullende informatie en opmerkingen worden met een dungerand kader aangegeven. Voor het gebruik van de bedrijfafwasautomaat hebben deze opmerkingen geen dwingend karakter.

Handelingen

De bediening van de bedrijfsafwasautomaat wordt met speciaal gemarkeerde handelings-instructies aangegeven. De handelingen geven stap voor stap aan wat u moet doen. Voor elke handeling staat een zwart blokje.

Voorbeeld:

■ Open de deur van de bedrijfsafwasautomaat.

Display

Informatie die in het display van de bedrijfsafwasautomaat verschijnt, herkent u aan een speciaal lettertype dat lijkt op het lettertype van het display.

Voorbeeld:

Kies Voorprogrammering en bevestig de invoer met de toets OK.

Overzicht van het apparaat

① Luchtinlaat voor verse lucht (afhankelijk van het model)
② Deurvergrendeling
③ Geleiderails bovenrek
④ Bovenste sproeiarm (niet zichtbaar)
⑤ Aankoppeling voor de bovenste sproei-arm
⑥ Onderste sproeiarm
⑦ Geleiderails onderrek
⑧ Identificatieplaatje

⑨ Reservoir voor naspoelmiddel
⑩ Sluithaak voor deurvergrendeling
⑪ Reservoir voor regenereerzout
⑫ Reservoir voor poedervormige reinigingsmiddelen
⑬ Zeefcombinatie
^14 Luchtafvoer- en toevoerrooster met filter voor verse lucht (afhankelijk van het model)
^15 Afvoer voor de lucht uit de spoelruimte (afhankelijk van het model)
16 Achterkant: Aansluiting voor doseermodules Externe doseerpomp voor vloeibaar reini- gingsmiddel (DOS1 afhankelijk van het model) Externe doseerpomp voor naspoelmiddel (DOS4 afhankelijk van het model)

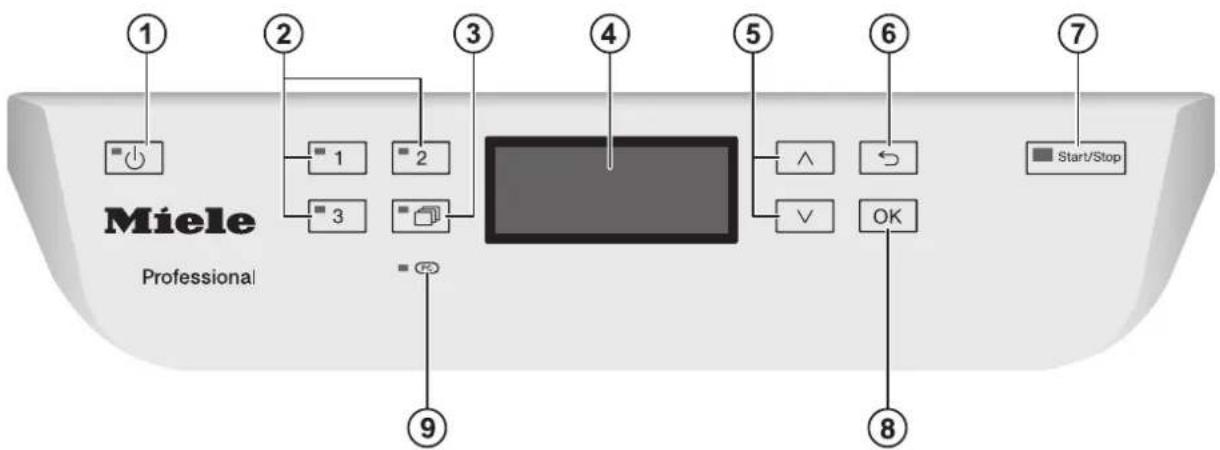

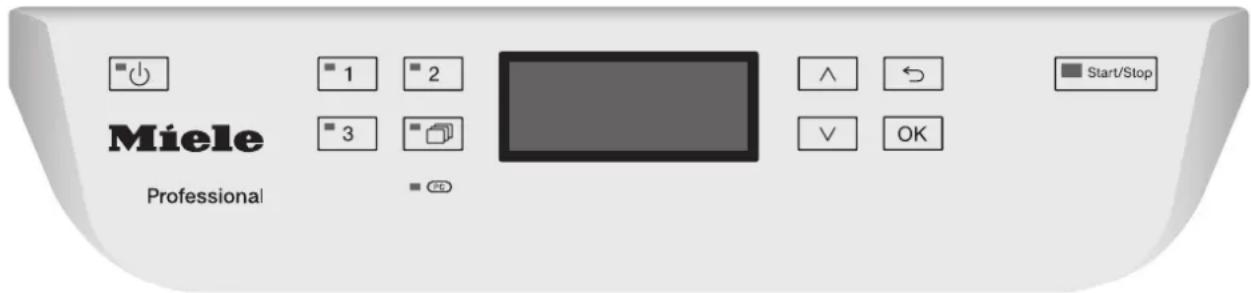

Bedieningspaneel

① Toets ⏻ (Aan/Uit) Bedrijfsafwasautomaat in- en uitschakelen
② Toetsen 1–3 (programmakeuzetoetsen) Snelkeuzetoetsen voor uw favoriete programma's
③ Toets □ (overige programma's) Kiezen van overige programma's
④ Display Hier verschijnen meldingen voor de gebruiker
⑤ Toetsen ∧ en ∨ (pijltoetsen) Navigatie in het display

⑥ Toets ⇔ (stoppen of terug) Actie in het display stoppen (niet om een programma af te breken!)
⑦ Toets Start/Stop Programma starten of afbreken
⑧ Toets OK (bevestigen) Keuze of invoer in het display bevestigen
⑨ TD-interface (PC) Controle- en overdrachtspunt voor Miele Service

Deze afwasautomaat van Miele is een bedrijfsafwasautomaat met korte programmatijden en een grote capaciteit. Het apparaat is ideaal voor:
- Restaurants en eetgelegenheden
- Hotels en pensions
- Verenigingsgebouwen en
- vergelijkbare omgevingen
Glazen, bestek en serviesdelen worden in deze gebruiksaanwijzing algemeen als spoelgoed aangeduid, tenzij de delen specifiek worden benoemd.
Gebruik deze vaatwasser uitsluitend voor het reinigen van serviesgoed zoals glazen, borden en bestek. Ander gebruik, alsmede aanpassingen en wijzigingen zijn niet toege-staan.
Dit apparaat is uitsluitend bedoeld voor stationair binnengebruik.
Gebruik speciale inzetten uitsluitend voor de doeleinden die in de gebruiksaanwijzing worden aangegeven.
De vaatwasser mag niet worden gebruikt voor het reinigen van medische hulpmiddelen.
▶ Personen die op grond van hun fysieke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de vaatwasser veilig te bedienen, mogen de vaatwasser alleen gebruiken als ze onder toezicht staan van of worden geïnstrueerd door een verantwoordelijke persoon.
Laat het apparaat alleen bedienen door personeel dat is geïinstrueerd. Het personeel moet ook daarna regelmatig worden geïinstrueerd.
Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen. Het gevaar bestaat dat kinderen zich in de automaat opsluiten.
Kinderen mogen de vaatwasser niet gebruiken.

Correcte plaatsing

Het apparaat mag niet worden opgesteld in een explosiegevaarlijke ruimte. De ruimte dient tevens vorstvrij te zijn.
De onderbouwmodellen moeten correct worden ingebouwd. Plaats de automaten alleen onder een doorlopend werkblad dat aan de keukenkasten eromheen is vastgeschroefd.
In de directe omgeving van de vaatwasser mag uitsluitend meubilair voor professioneel gebruik worden geplaatst. Andere meubels kunnen door de condens beschadigd raken.

Deze vaatwasser mag alleen door de Miele Service, een vakhandelaar of door een gekwalificeerde vakman in gebruik worden genomen, onderhouden en gerepareerd. Door ondeskundig uitgevoerde installatie-, onderhouds- of reparatiewerkzaamheden kan de gebruiker aanzienlijke risico's lopen.
Controleer de afwasautomaat vóór gebruik op zichtbare beschadigingen. Neem een beschadigd apparaat nooit in gebruik. Een beschadigd apparaat kan uw veiligheid in gevaar brengen!
Gebruik een beschadigde of lekkende vaatwasser niet meer en neem contact op met de Miele Service, een Miele-vakhandelaar of een andere vakman.
▶ Defecte onderdelen mogen alleen door originele Miele-onderdelen worden vervangen. Alleen van deze onderdelen kunnen wij garanderen, dat zij correct functioneren en volledig voldoen aan de veiligheidseisen die wij aan onze producten stellen.
De elektrische veiligheid van het apparaat is uitsluitend gegarandeerd als het wordt aangesloten op een aardingssysteem dat volgens de geldende voorschriften is geïnstalleerd. Laat bij twijfel de huisinstallatie door een elektricien inspecteren.
Volg de installatie-instructies uit de gebruiksaanwijzing en de installatietekening.
▶ Controleer of de aansluitgegevens (spanning, frequentie en zekering) op het typeplaatje overeenkomen met de gegevens van uw elektriciteitsnet.
▶ Door de automaat mag geen stekker van een elektrisch apparaat ingeklemd raken. Als de diepte van de inbouwnis te gering is, kan door druk op de stekker oververhitting optreden. Zie ook “Elektrische aansluiting”.
Het apparaat mag niet via een verdeelstekker of verlengsnoer op het elektriciteitsnet worden aangesloten. Hiermee kan een veilig gebruik van het apparaat niet worden gewaarborgd. Er kan bijvoorbeeld oververhitting ontstaan.
Open nooit de ommanteling van de afwasautomaat. Wanneer onderdelen worden aangeraakt die onder spanning staan of wanneer elektrische of mechanische onderdelen worden veranderd, is dit gevaarlijk voor de gebruiker. Het kan er tevens toe leiden dat het apparaat niet meer goed functioneert.
Als de aansluitkabel beschadigd is, mag de afwasautomaat niet in gebruik worden genomen. Een beschadigde aansluitkabel moet worden vervangen door een geschikte aansluitkabel. Om veiligheidsredenen mag dit alleen door de Miele Service of een gekwalificeerde vakkracht worden gedaan.
Maak het apparaat vóór onderhoudswerkzaamheden altijd spanningsvrij.

Dompel de kunststof ommanteling van de wateraansluiting niet in vloeistoffen. In de ommanteling bevinden zich twee elektrische kleppen.
In de watertoevoerslang bevinden zich spanningvoerende delen. De slang mag daarom niet worden ingekort.

Veilig gebruik

De vaatwasser is uitsluitend bedoeld voor het gebruik met water en voor de vaatwasser geschikte reinigingsmiddelen en mag niet met organische oplosmiddelen of ontvlambare vloeistoffen worden gebruikt.
Dit leidt o.a. tot explosiegevaar en het risico op materiële schade door aantasting van rubberen en kunststof onderdelen. Hierdoor kunnen er vloeistoffen uitlopen.

Gebruik alleen voor afwasautomaten geschikte reinigingsmiddelen. Gebruik van andere reinigingsmiddelen kan schade aan de afwasautomaat en het spoelgoed veroorzaken.

▶ Ga nooit op de geopende deur zitten of staan. Het apparaat kan kantelen en beschadigd raken.

Na werkzaamheden aan de watervoorziening moet de leiding naar de afwasautomaat worden ontlucht. Anders kunnen er onderdelen beschadigd raken.

Houd rekening met de hoge temperatuur van de afwasautomaat tijdens het gebruik. Als u de deur opent, kunt u zich branden! Het vaatwerk, de rekken en inzetten moeten eerst afkoelen. Verwijder het eventueel resterende hete water dat in het serviesgoed in de spoelruimte is achtergebleven.

Het water in de spoelruimte is geen drinkwater!

▶ Een voorbehandeling (bijvoorbeeld met gewoon afwasmiddel en andere reinigingsmiddelen), maar ook bepaalde verontreinigingen en sommige reinigingsmiddelen kunnen schuim veroorzaken. Schuim kan het resultaat van de reiniging verminderen.

▶ Schuim dat uit de spoelruimte komt, kan schade aan de afwasautomaat veroorzaken. Breek het programma meteen af als er schuim uit de afwasautomaat komt en koppel deze los van de elektriciteit!

Let bij gebruik van reinigingsmiddelen en speciale producten altijd op de aanwijzingen van de fabrikant. Gebruik een reinigingsmiddel alleen voor de toepassingen die door de fabrikant worden aangegeven. Hiermee voorkomt u materiële schade en eventuele heftige chemische reacties (bijvoorbeeld een gasexplosie).

Om materiële schade en corrosie te vermijden, mogen geen zuren, chloridehoudende oplossingen en roestende metalen in de spoelruimte terechtkomen.

Reinig in de afwasautomaat geen spoelgoed dat met as, zand, was, smeermiddelen of verf is vervuild. Dergelijke stoffen beschadigen de afwasautomaat.

De automaat en de directe omgeving ervan mogen niet met water (waterslang of hoge-drukreiniger) worden afgespoten.

Om schade door corrosie te vermijden, mag de ommanteling niet in aanraking komen met zuurhoudende oplossingen en dampen.

Plaats scherpe, spitse voorwerpen zo in de automaat dat dit geen risico's oplevert. Wees extra voorzichtig als u dergelijke voorwerpen rechtop in de automaat zet.

Het ventilatierooster bij vaatwassers met actieve droging mag niet worden geblokkeerd of afgedicht.

Accessoires

▶ Voor speciale toepassingen mogen alleen Miele-hulpapparaten worden aangesloten. Informeer bij Miele naar de mogelijkheden.
Gebruik uitsluitend rekken en inzetten van Miele. Als deze Miele-producten worden aangepast of bij gebruik van rekken of inzetten van derden kan Miele niet waarborgen dat het reinigingsresultaat toereikend is. Hieruit voortvloeiende schade valt niet onder de garantie.

Op het apparaat aangebrachte symbolen

Let op! Volg de aanwijzingen uit de gebruiksaanwijzing!

Let op! Gevaar voor een elektrische schok!

Waarschuwing voor hete oppervlakken: Als de deur wordt geopend, kan het in de spoelruimte erg heet zijn!

Gevaar voor snijwonden: Draag bij het transporteren en plaatsen van de automaat geschikte handschoenen!

Het afdanken van het apparaat

Verwijder met het oog op de veiligheid en het milieu alle resten van de proceschemicaliën. Houdt u zich hierbij aan de aanwijzingen van de fabrikant en aan de veiligheidsinstructies. Draag een veiligheidsbril en handschoenen!
Maak het slot van de deur onbruikbaar, zodat kinderen zich niet in het apparaat kunnen opsluiten. Informeer bij de gemeentelijke reinigingsdienst naar de verdere verwerkingsprocedures voor afgedankte apparaten (zie ook: "Een bijdrage aan de bescherming van het milieu").

Het verpakkingsmateriaal

De verpakking beschermt het apparaat te- gen transportschade. Het verpakkingsma- riaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.

Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd. Uw vakhandelaar neemt de verpakking in het algemeen terug.

Het afdanken van een apparaat

Oude elektrische en elektronische apparaten bevatten meestal waardevolle materialen. Ze bevatten ook stoffen, mengsels en onderdelen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw oude apparaat bij het gewone huisafval doet of er niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Doe uw oude apparaat daarom nooit bij het gewone afval.

Lever het apparaat in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur, bij uw vakhandelaar of bij Miele. U bent wettelijk zelf verantwoordelijk voor het wissen van eventuele persoonlijke gegevens op het af te danken apparaat. Bewaar het afgedankte apparaat buiten het bereik van kinderen.

Bedieningsgroepen

De bediening kan in 2 groepen worden verdeeld:

- gebruikers

- ervaren gebruikers

Door een code in te voeren kunnen de "Extra instellingen" worden geblokkeerd voor de algemene bediening (zie het hoofdstuk "Extra instellingen, Code").

Gebruikers

Om de dagelijkse routinewerkzaamheden te kunnen uitvoeren, moeten de betreffende medewerkers zijn geïnstrueerd inzake de functies en de belading van de bedrijfsaf-wasautomaat. Regelmatige scholing is vereist.

Ervaren gebruikers

De ervaren gebruikers kunnen daarnaast ook het gebruik van programma's blokke- ren, programma's aanpassen voor wat be- treft temperatuur en houdtijd en zij kunnen de waterhoeveelheid wijzigen.

Werking van het display

Het display is geen touchscreen.

Via het display kunt u de volgende functies kiezen of instellen:

• het programma
• het starttijdstip (voorprogrammering)
• de instellingen

Tijdens het programmaverloop geeft het display het volgende aan:

• de programmanaam
• de programmafase/de ingestelde/actuele temperatuur
• de geschatte resttijd
• eventuele storingsmeldingen en aanwijzingen

Menubediening

De bedrijfsafwasautomaat wordt uitsluitend bediend met de toetsen op het bedieningspaneel. De toetsen die aan de zijkant van het display zijn aangebracht (sensortoetsen) zijn op het roestvrijstalen oppervlak van het bedieningspaneel afgedrukt. Door de toetsen licht in te drukken, wordt de betreffende functie geactiveerd.

U bedient het menu met de rechts naast het display aangebrachte sensortoetsen.

• Toets ∧
  Navigeert binnen een menu regel voor regel omhoog en verhoogt de gemarkeerde waarde.

- Toets stoppen of terug

Met deze toets wordt een menu voortijdig beëindigd. Eventueel ingevoerde instellingen worden niet opgeslagen. Het display gaat daarna naar het bovenliggende menuniveau.

- Toets V

Navigeert binnen een menu regel voor regel omlaag en verlaagt de gemarkeerde waarde.

- Toets OK

De keuze wordt bevestigd of een invoer wordt opgeslagen. Het display gaat naar het eerstvolgende menuniveau. Bij het invoeren van waarden gaat het display naar de volgende invoerpositie. Hoe u waarden invoert, wordt in het desbetreffende hoofdstuk beschreven.

Menuweergave

Het bedieningsscherm van de bedrijfsaf-wasautomaat is onderverdeeld in menu's. De menu's worden met behulp van het 3-re-gelige display in het bedieningspaneel weergegeven.

Voorbeeld:

Hierin worden de naam van het menu en maximaal 2 menupunten getoond. Het ge- selecteerde menupunt heeft een lichte ach- tergrond.

Enkelvoudige keuze

U kunt met de pijltoetsen ∧ en ∨ door het menu navigeren. De gemarkeerde waarde kiest u met de toets OK. De gekozen waarde wordt met een vinkje √ aangegeven. De andere waarden zijn automatisch gedeactiveerd.

Als u de toets OK indrukt, gaat het display naar het eerstvolgende menuniveau. Bij het invoeren van waarden gaat het display naar de volgende invoerpositie. Hoe u waarden invoert, wordt in het desbetreffende hoofdstuk beschreven. Als u de toets indrukt, gaat het display naar het eerstvolgende menuniveau zonder de invoer op te slaan.

Meervoudige keuze

U kunt met de pijltoetsen ∧ en ∨ door het menu navigeren. U kunt met de toets OK meerdere waarden binnen een menu na elkaar kiezen. Als u een waarde heeft gekozen, dan wordt deze met een vinkje √ aangegeven.

Om uw keuze op te slaan, kiest u Overne- men en dit bevestigt u met de toets OK.

Systeemmeldingen

Het i-symbool geeft de systeemmeldingen aan. Deze geven informatie over het lo-pende proces en de status van de bedrijfs-afwasautomaat. Systeemmeldingen worden na afloop van de spoelprogramma's apart gegenereerd. Als er meerdere systeemmeldingen zijn, druk dan op de toets OK voor de volgende systeemmelding. Als u de toets OK indrukt tijdens een programma, dan kan de systeemmelding weer worden opgeroepen.

Voorbeeld:

Automatisch uitschakelen

De bedrijfsafwasautomaat heeft een functie voor automatisch uitschakelen. De bedrijfsafwasautomaat wordt na de ingestelde tijd automatisch uitgeschakeld. Het display en alle andere LED's zijn uitgeschakeld. Druk op de toets ⏻ (aan/uit) om de bedrijfsafwasautomaat in te schakelen.

U kunt de functie voor automatisch uitschakelen ook uitschakelen (zie het hoofdstuk "Extra instellingen, uitschakelen na"). Het display blijft dan ook in stand-by ingeschakeld.

Symbolen in het display

Navigatiepijlen

Als een menu meer dan 2 keuzemogelijkheden heeft, dan worden naast de menupunten 2 navigatiepijlen getoond. U kunt met de pijltoetsen ∧ en ∨ door de menupunten scrollen.

Stippellijn ----

Als een menu meer dan 2 keuzemogelijkhe- den heeft, dan markeert een stippellijn het einde van de keuzelijst. De laatste invoer staat boven de lijn, het begin van de lijst staat onder de lijn.

Vinkje √

Als u uit meerdere instellingen kunt kiezen, dan markeert een vinkje √ de actuele instelling.

Voorbeeld

Actieve droging Dry+ van het model

Als de actieve droging Dry+ is geactiveerd, wordt het symbool rechtsboven naast de programmanaam getoond.

Voorbeeld

Systeemmeldingen i

Het i-symbol geeft de systeemmeldingen aan. Als in het display rechtsonder OK wordt weergegeven, dan moet de systeemmelding worden bevestigd met de toets OK. Als er geen OK in het display wordt weergegeven, dan gaat de besturing na enkele seconden naar het eerstvolgende niveau.

Storingsmeldingen ⚠️

Bij een storing wordt er in plaats van het i-symbool een waarschuwingsteken getoond. Zie voor meer informatie bij een storing het hoofdstuk "Storingen verhelpen".

Ingebruikneming

Bij de eerste ingebruikneming moeten de volgende instellingen worden ingevoerd. Alle instellingen verschijnen automatisch na elkaar en de actueel gekozen waarden worden door een vinkje √ aangegeven. De ingebruikneming is een vaste procedure die u niet kunt onderbreken.

De bedrijfsafwasautomaat helpt u bij het doorlopen van de verschillende stappen.

Bij het eerste programma na de ingebruikneming voert de bedrijfsafwasautomaat een regeneratie uit.

Als er na de eerste ingebruikneming geen compleet programma wordt uitgevoerd en de bedrijfsafwasautomaat wordt uitgeschakeld, dan moet u de eerste ingebruikneming opnieuw uitvoeren.

Het achteraf aanpassen van de volgende invoeren (behalve de wateraansluitingen) kunt via het menu "Instellingen ⚠" en de "Extra instellingen" doen.

Inschakelen

Controleer of de vaatwasser op de elektriciteit is aangesloten.

■ Druk op de toets ⏻ totdat de LED in de toets brandt.

Taal instellen

De eerste ingebruikneming start automatisch met het instellen van de taal. U wordt verzocht om de gewenste displaytaal in te stellen.

■ Kies de gewenste taal met de pijltoetsen ∧ en ∨ en bevestig uw keuze met de toets OK.

Temperatuureenheid instellen

Het display gaat naar het instellen van de temperatuureenheid.

■ Kies de gewenste temperatuureenheid met de pijltoetsen ∧ en ∨ en bevestig uw keuze met de toets OK.

Instellen datumformaat

Het display gaat naar het instellen van het datumformaat.

■ Kies het gewenste datumformaat met de pijltoetsen ∧ en ∨ en bevestig uw keuze met de toets OK.

Datum instellen

Het display gaat naar het instellen van de datum.

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de dag, de maand en het jaar in en bevestig elke invoer met de toets OK.

Tijdformaat instellen

Het display gaat naar het instellen van het tijdformaat.

■ Kies het gewenste tijdformaat met de pijltoetsen ∧ en ∨ en bevestig uw keuze met de toets OK.

Tijd instellen

Het display gaat naar het instellen van de tijd.

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de uren en minuten in en bevestig de betreffende waarden met de toets OK.

Als u het tijdformaat 12u heeft gekozen, dan wordt achter de tijd "am" (ochtend) of "pm" (avond) gezet.

Waterhardheid instellen

Het display gaat naar het instellen van de waterhardheid.

De bedrijfsafwasautomaat moet nauwkeurig worden ingesteld op de waterhardheid in uw regio.

■ Het plaatselijke waterleidingbedrijf kan u vertellen welke hardheidsgraad uw water heeft.
- Als de waterhardheid schommelt (bijvoorbeeld tussen 8–17 °dH), voer dan altijd de hoogste waarde (in dit geval 17 °dH).

Voor een technicus van Miele is het voor bepaalde werkzaamheden handig te weten wat de waterhardheid in uw regio is.

■ Noteer daarom de waterhardheid: ____°dH

Standaard is een waterhardheid van 19 °dH (3,4 mmol/l) geprogrammeerd.

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de voor uw wateraansluiting geldende hardheidsgraad in en bevestig de invoer met de toets OK.

Meer informatie over de instelling van de waterhardheid vindt u in het hoofdstuk "Regenereerzout bijvullen".

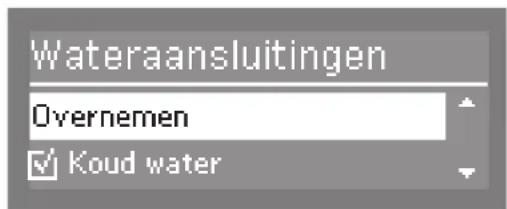

Wateraansluitingen

In het display verschijnt nu een scherm waar u de wateraansluitingen kunt instellen.

Als de bedrijfsafwasautomaat niet op alle aanwezige wateraansluitingen kan worden aangesloten, dan kunnen deze worden afgesloten.

Als u bepaalde wateraansluitingen uit- schakelt, dan kunnen deze alleen weer door de Miele Service weer worden geac- tiveerd.

■ Kies met de pijltoetsen ∧ en ∨ de water-aansluitingen die niet zijn aangesloten en bevestig uw keuze met de toets OK.

Het vinkje √ verdwijnt uit het vakje □ en de wateraansluiting is dan uitgeschakeld.

■ Om uw keuze op te slaan, kiest u Overne- men en u bevestigt uw keuze met de toets OK.

Ingebruikneming afgesloten

De eerste ingebruikneming is succesvol afgesloten en de betreffende melding verschijnt in het display.

■ Druk op de toets OK.

De bedrijfsafwasautomaat is klaar voor gebruik.

Het startscherm wordt gedurende 3 seconden weergegeven.

Daarna wordt in het display het programma weergegeven dat bij de 1e snelkeuzetoets hoort.

Deur openen

Het bedieningspaneel van de bedrijfsafwas- automaat dient tegelijkertijd als deurgreep.

■ Pak de greeplijst onder het bedieningspaneel vast en klap de deur omlaag.

Als u de deur opent terwijl er een programma loopt, worden alle reinigingsfuncties automatisch onderbroken (zie het hoofdstuk "Bediening, programma onderbreken").

Een gestart programma mag alleen in noodgevallen worden onderbroken, bijvoorbeeld wanneer het spoelgoed erg rammelt.

Deur sluiten

■ Schuif de rekken naar binnen.
- Klap de deur omhoog en druk deze tot de aanslag aan.

Regenereren

Voor goede reinigingsresultaten heeft de bedrijfsafwasautomaat zacht, kalkarm leidingwater nodig. Bij hard leidingwater ontstaat er een witte aanslag op het serviesgoed en de wanden van de spoelruimte.

Leidingwater met een hardheid vanaf 4 °dH (= 0,7 mmol/l) moet daarom worden onthard. Dat gebeurt automatisch in de ingebouwde waterontharder.

Hiervoor moet de ontharder exact worden ingesteld op de hardheid van het leidingwater.

Het plaatselijke waterleidingbedrijf kan u informeren over de waterhardheid in uw omgeving.

Voor een technicus van Miele is het voor bepaalde werkzaamheden handig te weten wat de waterhardheid in uw regio is. Vul daarom hier de hardheid van het leiding-water in:

°dH of mmol/l

De ontharder moet regelmatig worden gere- genereerd.

Daarvoor is speciaal regenereerzout nodig.

Schade door reinigingsmiddel in de arder.

Reinigingsmiddel beschadigt de water-ontharder.

Doseer geen poedervormig of vloeibaar reinigingsmiddel in het reservoir voor regenererzout.

Schade als gevolg van ongeschikte soorten.

Veel zoutsoorten kunnen niet in water op-losbare deeltjes bevatten die een nadelig effect kunnen hebben op de werking van de ontharder.

Gebruik uitsluitend speciaal grofkorrelig regenereerzout of andere zuivere ingedampte zouten.

Geschikte producten vindt u in het productaanbod van Miele Professional.

Als de hardheid van uw water altijd lager is dan 4 °dH (= 0,7 mmol/l), dan hoeft u geen zout in de ontharder te doseren.

U moet wel de waterhardheid instellen.

Waterhardheid instellen

De waterontharder kan worden ingesteld op een waarde tussen 0–70 °dH (0–12,6 mmol/l).

■ Kies het menu Extra instellingen.
■ Kies Waterhardheid en bevestig de invoer met de toets OK.

Waterhardheid

19°dH

(0 - 70 °dH)

De waterontharder is standaard ingesteld op een waterhardheid van 19 °dH (3,4 mmol/l). Let bij de instelling ook op de volgende tabel.

Bij een schommelende waterhardheid moet altijd de hoogste waarde worden ingesteld. Als de waterhardheid schommelt, bijvoorbeeld tussen 8–17 °dH (1,4–3,1 mmol/l), dan moet de waterhardheid op 17 °dH (3,1 mmol/l) worden ingesteld.

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de voor uw wateraansluiting geldende hardheidsgraad in en bevestig de invoer met de toets OK.

Tabel instelling waterontharder

Regenereerzout bijvullen

■ Vul na afloop van een programma regene-reerzout bij zodra de betreffende melding in het display verschijnt.
■ Bevestig de aanwijzing met de toets OK.

Als er geen zout wordt bijgevuld, dan verschijnt rechts naast de programmanaam het i-symbool dat wijst op het tekort.

De aanwijzing voor het bijvullen wordt na af-loop van elk programma opnieuw weerge-geven.

Als u de toets OK indrukt tijdens een programma kunnen de bijvulsignalen worden weergegeven.

Als u regenereerzout bijvult, gaat het i-symbol in het display na enkele seconden uit als er niets anders bijgevuld hoeft te worden.

Er verschijnen geen meldingen over het bijvullen van regenereerzout als u een water-hardheid tussen 0–4 °dH heeft geprogrammeerd.

Vergrendeling wegens zouttekort

De bedrijfsafwasautomaat wordt voor verder gebruik vergrendeld als u gedurende meer-dere programma's geen zout bijvult.

In het display verschijnt kort daarvoor de volgende melding:

Afhankelijk van het gekozen programma en de ingestelde waterhardheid zijn er nog slechts enkele programma's mogelijk.

De bedrijfsafwasautomaat wordt voor verder gebruik vergrendeld als u meerdere programma's uitvoert zonder zout bij te vullen.

De vergrendeling wordt na enkele secon- den opgeheven als u regenereerzout heeft bijgevuld.

Regenereerzout bijvullen

■ Open de deur bij het vullen tot ongeveer halverwege, zodat het zout goed in het reservoir kan stromen.

■ Open het klepje van het zoutreservoir door op het knopje te drukken in de richting van de pijl. Het klepje springt open.
■ Klap de trechter open.

Giet geen water in het reservoir!

■ Doe maximaal zo veel zout in het reservoir dat u de trechter zonder moeite kunt sluiten. Het zoutreservoir bevat bij de eerste keer vullen, afhankelijk van de korrelgrootte, ca. 2 kg.

Bij het navullen gaat er minder zout in om- dat er zich altijd nog zoutresten in het re- servoir bevinden.

Als u het reservoir vult, zal het waterniveau in het reservoir stijgen. Het water kan overlopen.

■ Verwijder de zoutresten rond de vulopening en de afdichting en sluit het klepje van het reservoir.
■ Start meteen na het bijvullen het programma Koud zonder spoelgoed om corrosie in de spoelruimte te voorkomen. Hiermee wordt eventueel overgelopen zoutoplossing verdund en vervolgens uitgespoeld.

Naspoelmiddel

Naspoelmiddel zorgt ervoor dat het water voor het drogen als een film van het spoelgoed afloopt waardoor het spoelgoed na het spoelen sneller droogt.

U kunt het naspoelmiddel doseren via het reservoir in de deur of een externe doseer-module. (Optie: zie het hoofdstuk "Doseer-module").

Schade door reinigingsmiddel in het voir voor naspoelmiddel.

Als het voorraadreservoir per ongeluk met reinigingsmiddel (ook vloeibaar) wordt gevuld, raakt het defect!

Gebruik alleen naspoelmiddelen die geschikt zijn voor bedrijfsafwasautomaten!

Geschikte producten vindt u in het productaanbod van Miele Professional.

De omschakeling naar de externe doseer-module moet worden gedaan door de Miele Service of een erkende vakhandelaar.

In het Bierglazen-programma (afhankelijk van het model) wordt met koud water zonder naspoelmiddel nagespoeld.

Naspoelmiddel bijvullen

■ Vul na afloop van een programma naspoelmiddel bij zodra de desbetreffende melding in het display verschijnt.

■ Bevestig de aanwijzing met de toets OK.

Als er geen naspoelmiddel wordt bijgevuld, dan verschijnt rechtsboven naast de programmanaam het i-symbool dat wijst op het tekort.

De aanwijzing voor het bijvullen wordt na af-loop van elk programma opnieuw weerge-geven.

Als u de toets OK indrukt tijdens een programma kunnen de bijvulsignalen worden weergegeven.

Als u naspoelmiddel bijvult, gaat het i-symbol in het display na enkele seconden uit als er niets anders bijgevuld hoeft te worden.

Naspoelmiddel bijvullen

■ Open de deur helemaal.

■ Schroef het deksel van het reservoir voor naspoelmiddel.

■ Vul hooguit zoveel naspoelmiddel bij totdat het met "max." aangeduide niveau is bereikt.

De capaciteit van het reservoir is circa 300 ml.

■ Schroef het deksel daarna weer dicht zo- dat er tijdens het spoelen geen water in het reservoir kan binnendringen.
■ Spoel eventueel gemorst naspoelmiddel weg om bij het volgende programma sterke schuimvorming te voorkomen. Gebruik hiervoor het programma Koud.

Spoelgoed inruimen

Verwijder grove etensresten van het serviesgoed.

Het is niet nodig om het spoelgoed van te- voren onder stromend water af te spoelen!

Waar u op moet letten

Schade door zuren en oplosmiddelen.

Er mogen geen zuurresten of oplosmiddelen, vooral geen zoutzuur en chloride, in de spoelruimte terechtkomen.

Gebruik geen zuren en oplosmiddelen in de spoelruimte.

Pas op voor schade door serviesgoed met as, zand, was, smeermiddelen of is vervuild.

Dergelijke stoffen beschadigen de bedrijfsafwasautomaat.

Spoel serviesgoed dat met as, zand, was, smeermiddelen of verf is vervuild niet in de bedrijfsafwasautomaat.

Ruim de servies- en bestekdelen op de daarvoor bestemde plaatsen in de rekken in. Neem daarbij echter de volgende aanwijzingen in acht:

■ Plaats het serviesgoed zo in de rekken dat het water er aan alle kanten bij kan. Alleen dan kan het goed schoon worden!
■ Ruim borden in het boven- en onderrek in spiegelbeeld in. Het gewelfde gedeelte moet naar het midden van het rek zijn gericht (zie ook de afbeeldingen op de volgende pagina's).
■ Plaats serviesgoed en bestek zo dat het niet tegen of op elkaar ligt.
■ Plaats al het serviesgoed zo, dat het stevig staat.
■ Plaats hol serviesgoed zoals kopjes, glazen en pannen met de openingen naar beneden in de rekken.
■ Plaats hoog, smal, hol spoelgoed in het midden van de rekken. Het water komt zo beter in het holle serviesgoed.

■ Plaats serviesgoed met een diepe bodem zoveel mogelijk schuin in het rek, zodat het water eraf kan lopen.
■ Let erop dat de sproeiarmen niet worden geblokkeerd door serviesgoed dat te hoog is of door de rekken heen steekt. U kunt dit controleren door de sproeiarmen een keer met de hand rond te draaien.
■ U kunt het bovenrek eruit halen voor het spoelen van groot spoelgoed in het onderrek.
■ Zorg ervoor dat kleine delen niet door de spijlen van de rekken heen vallen. Leg kleine delen daarom in de bestekkorf.

Ongeschikt serviesgoed

• Bestek en serviesgoed van hout of met houten delen: dit droogt uit en wordt lelijk. Bovendien zijn de gebruikte lijmsoorten vaak niet geschikt voor reiniging in vaatwassers. De houten delen kunnen dan loslaten.
• Kunstvoorwerpen, antieke, waardevolle vazen of glazen met decoraties zijn niet bestand tegen reiniging in de vaatwasser.
• Voorwerpen van niet-hittebestendig kunststof kunnen vervormd raken.
• Voorwerpen van koper, messing, tin en aluminium kunnen verkleuren of dof worden.
• Kleurdecoraties op het glazuur kunnen na vele afwasbeurten verbleken.
• Kwetsbaar glaswerk en kristallen voor-werpen kunnen na meerdere keren reinigen dof worden.

Ons advies

• Gebruik serviesgoed en bestek van materiaal dat geschikt is om in een vaatwasser te worden gereinigd met de aanduiding "Geschikt voor de vaatwasser".
• Glas kan na verloop van tijd dof worden in de vaatwasser. Reinig kwetsbaar glaswerk daarom alleen bij lage temperaturen (zie het hoofdstuk "Programmaoverzicht") en met geschikte reinigingsmiddelen. Het glas zal dan minder gauw dof worden.

Let op!

Zilver en aluminium kunnen in aanraking met zwavelhoudende voedingsmiddelen verkleuren.

Gevaar door een chemische reactie

Gebruik voor het reinigen van aluminium delen (zoals vetfilters) geen sterk bijtende, alkalische reinigingsmiddelen voor bedrijfsafwasautomaten of industriële reinigers.

Pas op voor schade aan het materiaal. In extreme gevallen kan er een hevige chemische reactie optreden (bijvoorbeeld een gasexplosie).

Spoel geen voorbehandelde aluminium onderdelen in de vaatwasser.

Bovenrek

Plaats in het bovenrek klein, licht en kwetsbaar serviesgoed (kopjes, schoteltjes, glazen, dessertschaaltjes, etc.) en lichte, hittebestendige kunststof voorwerpen.

Met inzet E 810 voor bijvoorbeeld 20 kopjes, 33 schotels of 17 dessertbordjes.

Kopjesrek

U kunt de breedte van dit kopjesrek op twee standen instellen om er ook grotere kopjes op te kunnen plaatsen.

■ Trek het kopjesrek naar boven en laat het in de gewenste breedte vastklikken.

Bovenrek voor glazen

Voor het reinigen van kwetsbaar glaswerk.

Met inzet E 812 voor bijvoorbeeld 26 glazen ∅ 65 mm (buitenkant) en 6 glazen ∅ 60 mm (in het midden).

Glazenbeugel

U kunt de hoogte van de glazenbeugel op twee standen instellen.

■ Trek de glazenbeugel naar boven en laat de beugel op de gewenste hoogte vast-klikken.

In de lage stand kunt u er kleine glazen en bekers tegenaan zetten.

In de hoge stand kunt u hoge glazen en glazen met een lange steel goed inruimen.

Verstellen bovenrek

Om in het boven- of onderrek meer plaats te krijgen voor hoger serviesgoed kunt u het bovenrek in hoogte verstellen. U kunt kiezen uit twee standen met een verschil van ca. 5 cm.

■ Trek het bovenrek naar buiten.

■ Maak de stelmoeren aan beide kanten los.
■ Breng het rek omhoog of omlaag in de gewenste stand.
■ Draai de stelmoeren weer vast.

Het bovenrek moet in beide standen recht zitten.

Als het bovenrek schuin zit, kan het niet op het water worden aangesloten.

Pas op voor schade door een ver- de positie van de wateraansluiting.

Nadat de hoogte van het bovenrek is aan- gepast, moet de positie van de wateraans- sluiting worden aangepast.

Pas altijd de positie van de wateraansluiting aan als u de hoogte van het bovenrek heeft gewijzigd, voordat u het bovenrek erin schuift.

■ Draai de wateraansluiting van het bovenrek in de bovenste of onderste stand. De wateraansluiting moet merkbaar vast-klikken in de betreffende positie.

Afhankelijk van de stand van het bovenrek kunt u bijvoorbeeld borden met de volgende diameters in de rekken plaatsen: Voorbeeld bovenrek O 891

Stand bo-venrek	Bovenrek bord-∅	Onderrek bord-∅
Boven max. 1	5 cm 33 cm*
Onder max. 2	0 cm 25 cm

*Hiervoor moet bordeninzet E 816 in het onderrek worden gebruikt.

Onderrek

Plaats groot en zwaar serviesgoed zoals borden, platte schotels, pannen en schalen in het onderrek.

Zet dunne lichte glazen alleen in de daar- voor bestemde inzet of het onderrek.

U 890 speciaal onderrek

Voor kunststof rekken, diverse inzetten en bestekkokers.

U 890 onderrek met 2 inzetten E 816 en 2 bestekko- kers E 165

Er kunnen in elke inzet 16 borden ∅ 25 cm en diverse soorten bestek worden gezet. Zonder bestekkokers kunnen er in elke inzet E 816 19 borden ∅ 25 cm worden gezet.

U 890 onderrek met een 90° gedraaide inzet E 816 Met bestekkoker E 165 kunnen er steeds 16 borden ∅ 33 cm en diverse soorten be- stek in worden gezet. Zonder bestekkoker kunnen er in de gedraaide inzet E 816 tel- kens 19 borden ∅ 33 cm worden gezet.

Inzet van kunststof rekken

In het speciale onderrek U 890 kunnen kunststof rekken worden geplaatst van 500 x 500 mm.

Om kunststof rekken in het bovenrek te kunnen gebruiken, is het speciale bovenrek O 885 nodig (max. hoogte voor spoelgoed 130 mm).

Om hoger spoelgoed in het onderrek te kunnen plaatsen, is het speciale onderrek U 876 nodig.

Welke rekcombinaties u kunt gebruiken, hangt af van het soort, de grootte en vorm van het spoelgoed.

Voor meer informatie over het assortiment rekken kunt u contact opnemen met uw Miele-vakhandelaar of de Miele Service.

Voorbeelden: (onderrekken)

U 525 draadkorf met 5 rijen

De draadkorf kan worden gebruik voor glazen met een diameter tot maximaal 8 cm.

U 534–U 537 kunststof rekken met vakindelingen voor glazen met verschillende hoogtes

In dit voorbeeld is het kunststof rek door lange extenders met het hoge opzetstuk verbonden.

(opbouw alleen met speciaal onderrek U 876)

De hoogte van het basisrek ④ kan met een opzetstuk ① en naar keuze met lange ② of korte ③ extenders worden gewijzigd.

■ Steek de 4 extenders in het basisrek ④.

■ Druk het opzetstuk ① stevig op de extenders.

Reinigingsmiddel bijvullen

Gebruik alleen reinigingsmiddelen die geschikt zijn voor bedrijfsafwasautomaten. Geschikte producten vindt u in het productaanbod van Miele Professional.

Het reinigingsmiddel kan in poedervorm via het reservoir voor poedervormige reinigingsmiddelen worden gedoseerd of in vloeibare vorm via een externe doseermodule (optie; zie het hoofdstuk "Doseermodule").

U mag reinigingstabletten gebruiken. Dit geldt niet voor het programma Superkort (afhankelijk van het model).

Gebruik uitsluitend reinigingstabletten die snel genoeg oplossen. Geschikte tabs vindt u in het productaanbod van Miele Professional.

Poedervormig reinigingsmiddel

Gebruik alleen poedervormige reinigingsmiddelen of reinigingstabletten in het doseersysteem in de deur.

Doe voor elk spoelprogramma (behalve bij Superkort, Koud, Regeneratie en Afpompen) poedervormig reinigingsmiddel of een reinigingstablet in het reservoir voor poedervormige reinigingsmiddelen (neem de aanwijzingen met betrekking tot het programma Superkort in acht).

■ Doseer afhankelijk van de vuilgraad van het serviesgoed het reinigingsmiddel in het betreffende reservoir (neem de informatie over de dosering in het hoofdstuk "Programmaoverzicht" in acht).

■ Open het reservoir voor het reinigingsmiddel door op het knopje te drukken in de richting van de pijl. Het klepje van het reservoir gaat naar links open.

Na een programma is het klepje al geopend.

■ Doe poedervormig reinigingsmiddel of een reinigingstablet in het reservoir en sluit het klepje.

Dosering

- Bij het doseren van reinigingsmiddelen moet u de aanwijzingen van de reinigingsmiddelenfabrikant opvolgen.

Als hulp bij de dosering zijn er markeringen van 20 en 40 aangebracht. Deze geven, als de deur horizontaal geopend is, het niveau in milliliters aan. Bij poedervormig reini-gingsmiddel geven deze markeringen, af-hankelijk van de fabrikant en korrelgrootte, de hoeveelheid ongeveer in grammen aan.

In het reservoir past maximaal 60 ml reini-gingsmiddel.

Aanwijzingen voor het programma Superkort (afhankelijk van het model)

Bij het programma Superkort wordt het naspoelwater na afloop van het programma niet afgepompt. Zo zijn extra korte programma's mogelijk bij continu gebruik.

Het reinigingsmiddel kan tijdens de korte programmaduur niet goed uit het reservoir worden gespoeld.

■ Als u niet vloeibaar doseert, moet u het poedervormige reinigingsmiddel daarom rechtstreeks op de binnenkant van de deur doseren.

Start het reinigingsprogramma onmiddel- lijk na het doseren van het reinigingsmid- del op de binnenkant van de deur. Zo voorkomt u corrosie en verkleuring.

Vloeibaar reinigingsmiddel

Vloeibaar reinigingsmiddel kan zowel intern (afhankelijk van het model) als extern via een doseermodule worden gedoseerd.

Interne dosering vloeibaar reini- gingsmiddel

Bij de vaatwassers met interne dosering voor vloeibare reinigingsmiddelen wordt het vloeibare reinigingsmiddel via een interne doseerpomp gedoseerd.

De aansluiting voor een externe doseermodule vervalt dan.

① Uitgang van de doseerslangen bij interne dosering (afhankelijk van het model).
② Aansluiting stroomvoorziening DOS 4 naspoelmiddel (afhankelijk van het model).
③ Aansluitingen voor doseerslangen.

■ Steek de doseerlans in het reservoir van het reinigingsmiddel (zie het hoofdstuk "Reservoir bijvullen of vervangen").
■ Om de doseerslangen aan te brengen, moet u de slangklem op een vrije aansluit-opening losmaken en het beschermkapje eraf trekken.
■ Steek de doseerslang op de aansluitopening en bevestig de slang met een slang-klem.

Zet beschermkapjes op aansluitingen voor doseerslangen die niet worden gebruikt, zodat er geen spoelwater uitloopt.

Doseermodule

Naast de interne doseersystemen kunnen er maximaal twee extra externe doseersystemen (doseermodules) voor vloeibare proceschemicaliën worden aangesloten.

Aanduiding van de zuiglansen

Vloeibare proceschemicaliën uit externe reservoirs worden via zuiglansen gedoseerd. Een kleurcode vergemakkelijkt de toewijzing van de zuiglansen.

Voor bepaalde verontreinigingen moet u soms andere samenstellingen van reinigingsmiddelen en additieven gebruiken. Neem in een dergelijk geval contact op met de Miele Service voor advies.

Doseermodules aansluiten

Bij de doseermodule wordt een aparte montagehandleiding geleverd.

① Aansluiting stroomvoorziening DOS1 reinigingsmiddel (afhankelijk van het model).
② Aansluiting stroomvoorziening DOS 4 naspoelmiddel (vervalt bij de PG 8055).
③ Aansluitingen voor doseerslangen.

Schade door verkeerde spanning.

Vergelijk, voordat u de doseermodule monteert, de aansluitgegevens (spanning en frequentie) op het typeplaatje van de module met die op het typeplaatje van de reinigingsautomaat. Deze gegevens moeten beslist overeenkomen om schade aan de module te voorkomen.

Raadpleeg bij twijfel een elektricien.

■ Sluit de stroomvoorziening aan.

■ Om de doseerslangen aan te brengen, moet u de slangklem op een vrije aansluit-opening losmaken en het beschermkapje eraf trekken.

■ Steek de doseerslang op de aansluitopening en bevestig de slang met een slang-klem.

Zet beschermkapjes op aansluitingen voor doseerslangen die niet worden gebruikt, zodat er geen spoelwater uitloopt.

Doseerconcentratie instellen

Hoe u de doseerconcentratie moet instellen, wordt beschreven in het hoofdstuk "Extra instellingen/Extra functies/Doseersystemen".

Voorraadreservoir bijvullen of vervangen

De doseermodule heeft een niveausensor. Als het minimumniveau is bereikt, verschijnt er een melding in het display.

■ Vervang het reservoir met het betreffende middel na afloop van het programma als de melding in het display verschijnt.
■ Bevestig de aanwijzing met de toets OK.

Vervang de reservoirs tijdig, om te voorkomen dat ze helemaal worden leeggezogen.

Een leeggezogen doseersysteem moet vóór de start van een volgend programma worden ontlucht.

■ Zet het betreffende reservoir op de geopende deur of op een eenvoudig te reinigen ondergrond.
■ Trek het deksel van de jerrycan en verwijder de zuiglans. Leg de zuiglans op de geopende deur.
■ Vul of vervang het reservoir, plaats de do-seerlans erin en druk de sluitdop omlaag totdat deze vastklikt. Let op de kleurcode-ring.

■ Pas de doseerlans aan de afmeting van het reservoir aan door deze te verschuiven. De lans moet de bodem bereiken.

■ Verwijder eventueel gemorste proceschemicaliën.
■ Zet het reservoir naast de bedrijfsafwasautomaat op de grond of in een kast ernaast. Het reservoir moet zich op dezelfde hoogte als de reinigingsautomaat bevin-den en mag er niet boven of op worden gezet.
■ Afsluitend moet het doseersysteem worden ontlucht.

Voor meer informatie over het ontluchten van het doseersysteem en het instellen van de te doseren hoeveelheid zie "Extra instellingen, extra functies".

Verbruik controleren

Controleer regelmatig het verbruik van de proceschemicaliën. Controleer hiervoor het niveau in de reservoirs. U kunt zo eventuele onregelmatigheden bij de dosering herkennen.

LED's in de

toetsen

In de toetsen zijn lichtdiodes geplaatst. Deze geven de status van de bedrijfsafwasauto- maat aan.

Alle LED's zijn geel verlicht, met uitzondering van de Start/Stop-toets die bij normaal gebruik een groene LED heeft.

Bij een storing knippert de Start-Stop-toets met rood licht.

Toets LED Status
Toets ⏻(Aan/uit)	AAN De bedrijfsaf	wasautomaat is ingeschakeld.
	KNIPPERT De bedrijfsaf	wedrijfsafwasautomaat is na de ingestelde tijd in de stand-by-modus gegaan.
	UIT De bedrijfsaf	wasautomaat is uitgeschakeld.
Toets 1, 2en 3 snelkeu-zetoetsen	AAN Het betreffende programma is gekozen. De LED blijft ook na afloop van het programma branden, totdat er een ander programma wordt gekozen.
	UIT Het programma is niet gekozen of de programma-in-stellingen worden gewijzigd.
Toets □ overi-ge programma's	AAN Er is een programma uit de programmalijst gekozen.De LED blijft ook na afloop van het programma branden, totdat er een ander programma wordt gekozen.
	UIT Er is geen programma uit de lijst gekozen of de pro-gramma-instellingen worden gewijzigd.
Toets Start/Stop	AAN Er is een programma aan de gang.
	KNIPPERT GROEN	Er is een programma gekozen, maar nog niet gestart.
	KNIPPERT ROOD	Er is een storing opgetreden.
	UIT Een programma is klaar.

Inschakelen

■ Draai de waterkraan open als deze nog dicht is.
■ Druk op de toets ⏻ totdat de LED in de toets oplicht.
■ Sluit de deur.

Zodra de bedrijfsafwasautomaat klaar is voor gebruik, verschijnt in het display het laatst gekozen programma, bijvoorbeeld:

Universeel
Temperatuur	55 °C
Duur	23min

Programma kiezen

Laat de keuze van het programma altijd afhangen van het te reinigen spoelgoed en de vuilgraad.

Snelkeuzetoetsen

Met de snelkeuzetoetsen 1, 2 en 3 kunt u vaak gebruikte programma's kiezen. De bezetting van de toetsen kan naar wens worden aangepast (zie het hoofdstuk "Extra instellingen").

Standaard zijn de eerste 3 programma's uit het programmaoverzicht toegewezen aan de snelkeuzetoetsen (zie het hoofdstuk "Programmaoverzicht").

■ Kies met de snelkeuzetoetsen een programma.

De LED van de snelkeuzetoets brandt en de LED van de toets Start/Stop knippert.

Programmalijst

U kunt programma's die niet met de snel-keuzetoetsen kunnen worden gekozen uit de programmalijst kiezen.

■ Druk op de toets 📁.

In het display verschijnt het volgende keuze- menu:

■ Kies met de toetsen ∧ en ∨ het gewenste programma en bevestig uw keuze met de toets OK.

Het gekozen programma verschijnt in het display, bijvoorbeeld:

Universeel	III
Temperatuur	55 °C
Duur	23 min

De LED in de sensortoets 📋 brandt en de LED van de toets Start/Stop knippert.

Programmalijst

Als u op de toets OK drukt, kunt u een extra functie kiezen (zie het hoofdstuk "Extra functies").

Programma starten

■ Druk op de toets Start/Stop (de LED van de toets Start/Stop brandt).

Als het programma is gestart, kunt u geen ander programma meer kiezen.

U kunt het lopende programma onderbreken (zie het hoofdstuk “Programma onderbreken”) of afbreken (zie het hoofdstuk “Programma afbreken”).

Programmaweergave

Nadat een programma is gestart, wordt in het display de aanduiding van het spoelblok aangegeven en wordt gedurende 10 seconden Programmastart in het display weergegeven.

Tijdens het programma kan in de 2e regel van het display met de pijltoetsen ∧ en ∨ worden gewisseld tussen de weergave van het spoelblok, de ingestelde of de actuele temperatuur.

In de 3e regel van het display wordt de resttijd weergegeven.

Universeel	###
Reinigen
Duur	23 min

Einde programma

Na een normaal beëindigd programma gaat de LED van de toets Start/Stop uit.

In de onderste regel verschijnt de melding Programma beëindigd.

Universeel
Temperatuur	55 °C
Programma beëindigd

Bovendien klinkt in de fabrieksinstelling gedurende ca. 3 seconden een geluidssignaal. Zie voor het instellen van de geluidssignalen het hoofdstuk "Instellingen ▶, volume".

Om het programma volledig te beëindigen, moet de deur worden geopend terwijl de bedrijfsafwasautomaat is ingeschakeld.

Als de uitschakelfunctie is geactiveerd, wordt de bedrijfsafwasautomaat na enige tijd automatisch uitgeschakeld.

Druk op de toets ⏻ voor het inschakelen.

Uitschakelen

■ Druk op de toets ⏻, totdat de LED in de toets dooft.

Afwasautomaat uitruimen

Heet serviesgoed is stootgevoelig! Laat het serviesgoed na het uitschakelen van de automaat zo lang in de spoelruimte afkoelen, totdat u het goed kunt vastpakken.

Wanneer u de deur na het uitschakelen van de automaat helemaal opent, koelt de vaat sneller af.

Haal eerst het onderrek en dan het bovenrek leeg. Zo voorkomt u dat er druppels van het bovenrek op het vaatwerk in het onderrek vallen.

Programma onderbreken

Een gestart programma mag alleen in noodgevallen worden onderbroken, bijvoorbeeld wanneer het spoelgoed erg rammelt.

⚠️ U kunt zich branden door heet serviesgoed.

Het spoelgoed en de binnenruimte van de bedrijfsafwasautomaat kunnen heet zijn.

Open de deur langzaam en raak het spoelgoed en de binnenruimte niet aan.

■ Open de deur.

In het display verschijnt de volgende melding:

Programma-onderbreking: deur geopend

i

■ Ruim het spoelgoed correct in.

■ Sluit de deur.

Het programma wordt voortgezet vanaf het punt, waarop u het heeft onderbroken.

Het display gaat automatisch terug naar het programmaverloop.

Programma stoppen

Een gestart programma mag alleen in noodgevallen worden onderbroken, bijvoorbeeld als u een ander programma wilt kiezen.

Bij een storing wordt het programma automatisch gestopt.

⚠️ U kunt zich branden door heet serviesgoed.

Het spoelgoed en de binnenruimte van de bedrijfsafwasautomaat kunnen heet zijn.

Open de deur langzaam en raak het spoelgoed en de binnenruimte niet aan.

■ Druk op de toets Start/Stop.

In het display verschijnt de volgende vraag:

Programma afbreken

la

Nee √

■ Kies Ja en bevestig de invoer met de toets OK.

Het programma wordt pas afgebroken als u Ja heeft bevestigd.

Als u binnen ca. 20 seconden na het in- drukken van de toets ⚫ niets invoert, gaat het display terug naar het programmaver- loop.

In het display verschijnt de volgende melding:

Als u een ander programma kiest en het klepje van het reservoir voor het reini-gingsmiddel is al open, dan moet u even-tueel nog reinigingsmiddel nadoseren.

Voorprogrammering

U kunt de starttijd van een programma vooraf instellen. De starttijd kan van 1 minuut tot 24 uur worden uitgesteld.

Als de voorprogrammering is uitgeschakeld, dan ziet u deze ook niet bij het oproepen van de extra functies.

Schakel de voorprogrammering in het menu Instellingen in (zie het hoofdstuk "Instellingen ▶, voorprogrammering").

Als u de voorprogrammering gebruikt en het reservoir voor het reinigingsmiddel is vochtig, dan kan een poedervormig reinigingsmiddel bij het vullen gaan klonteren. Het wordt dan niet volledig uitgespoeld. Let er bij het vullen van het reinigingsmiddel op dat het reservoir droog is. Maak het reservoir indien nodig van tevoren droog.

Starttijd instellen

■ Schakel de bedrijfsafwasautomaat met de toets ⏻ in.
- Kies het gewenste programma (zie het hoofdstuk "Bediening, programma's kiezen"). De LED van de toets Start/Stop knippert.
■ Druk op de toets OK.
■ Kies Voorprogrammering en bevestig de invoer met de toets OK.

Starttijd

-- : --

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de uren en minuten in en bevestig de betreffende waarden met de toets OK.
■ Druk na het invoeren van de starttijd op de toets Start/Stop.

Universeel

[NO TEXT]

Temperatuur

55 °C

12:30In

Vervolgens verschijnt het gekozen programma met de temperatuur en de starttijd in het display.

Als u de ingestelde voorprogrammering voor de start wilt afbreken, schakel dan de bedrijfsafwasautomaat uit met de toets ⏻.

Dry+ (afhankelijk van het model)

De extra functie Dry+ versnelt en verbetert het droogproces na afloop van het programma.

Terwijl de deur gesloten is, leidt een ventilator de gefilterde verse lucht daarbij de spoelruimte in en zorgt voor een actieve droging.

Deze functie kan niet bij alle programma's worden geactiveerd (zie het hoofdstuk "Programmaoverzicht").

De Dry+-functie kan voor het gekozen programma worden geactiveerd of gedeactiveerd, ook als de functie bij Instellingen ⚠, Dry+ al dan niet aan het programma is toegewezen.

De hier ingevoerde instelling geldt eenmalig voor het gekozen programma. Als het programma klaar is, dooft de instelling.

■ Schakel de bedrijfsafwasautomaat met de toets ⏻ in.
- Kies het gewenste programma (zie het hoofdstuk "Bediening, programma's kiezen"). De LED van de toets Start/Stop knippert.
■ Druk op de toets OK.

Als alle opties zijn geactiveerd, verschijnt het volgende keuzemenu:

• Voorprogrammering Bij dit menupunt kunt u de starttijd instellen.
• Dry+ Via dit menupunt kunt u de actieve dro- ging Dry+ activeren of deactiveren.
  ■ Kies Dry+ en bevestig de invoer met de toets OK.

Als de voorprogrammering is gedeactiveerd bij Instellingen ⚠, Voorprogrammering, dan verschijnt direct de keuzemogelijkheid voor Dry+.

• Nee Dry+ is gedeactiveerd voor het gekozen programma.
• Ja Dry+ is geactiveerd voor het gekozen pro- gramma.

In het display wordt het tegenovergestelde van de bij Instellingen ⚠, Dry+ ingevoerde instelling als keuze aangeboden.

Als u op de toets OK drukt, wordt de instelling overgenomen.

Universeel	III
Temperatuur	55 °C
Duur	23 min

Als de Dry+-functie is geactiveerd, wordt het droogsymbool de programma-naam getoond .

Als de temperatuur in de spoelruimte na het laatste spoelblok of de actieve droging hoger is dan 67 °C (bijv. in het programma Hygiène), dan wordt er nog voor het programma klaar is een actieve afkoelfase ingelast.

Pas als de temperatuur in de spoelruimte lager is dan 67 °C, wordt het programma beeindigd.

Er klinkt een geluidssignaal en in het display wordt Programma beëindigd weergegeven.

Menu Instellingen ⚠ oproepen

U kunt het menu voor de systeeminstellingen als volgt oproepen:

■ Schakel de bedrijfsafwasautomaat uit.
■ Houd de toets ⇔ ingedrukt en schakel de bedrijfsafwasautomaat met de toets ⏻ in.

In het display verschijnt dan bijvoorbeeld de volgende melding:

Menu

Instellingen

Extra instellingen

Als op dit menuniveau de toets wordt ingedrukt, dan schakelt de bedrijfsafwasautomaat om naar normale bediening.

■ Kies het menupunt Instellingen en open het bijbehorende menu door op de toets OK te drukken.

Opties in het menu Instellingen

- Voorprogrammering

Voorprogrammering in- of uitschakelen (zie het hoofdstuk "Voorprogrammering")

- Dry+ (afhankelijk van het model)

De actieve droging Dry+ toewijzen aan bepaalde programma's en de droogtijd voor bepaalde programma's verlengen (zie het hoofdstuk "Dry+")

- Taal

Systeemtaal instellen (zie het hoofdstuk "Taal instellen")

- Ontluchting DOS (optie alleen zichtbaar als er een doseermodule is geactiveerd) Doseersystemen ontluchten (zie het hoofdstuk "Ontluchting DOS")

- Datum

Datum en datumformaat instellen (zie het hoofdstuk "Datum instellen")

- Dagtijd

Tijd en tijdformaat instellen (zie het hoofdstuk "Tijd")

- Volume

Volume van de toets- en geluidssignalen instellen (zie het hoofdstuk "Geluidssignalen instellen")

- Interval filter (afhankelijk van het model)

Weergave van de resttijd tot aan het vervangen van het filter en resetten van het interval.

Menustructuur

De menustructuur geeft de fabrieksinstellingen aan.

Menu 1e submenu 2e submenu
1. Voorprogrammering Nee √	Ja
2. Dry+ (afhankelijk van het model)	Programmakeuze √Verlenging	Alle √KeuzeKortUniverseeletc.
3. Taal ▶deutsch √	english (GB)etc.....
4. OntluchtingDOS DOS 1	DOS 4
5. Datum Datumformaat	Instellen	DD:MM:JJ √MM:DD:JJ
6. Dagtijd Instellen	WeergaveTijdformaat	Tijd instellenGeen weergave √Aan60 seconden aan12 uur24 uur √
7. Volume Toetssignaal	Geluidssignalen	Programma-eindeMelding
8. Interval filter (afhankelijk van het model)	Resttijd filterInterval resetten	JaNee √

Voorprogrammering

U kunt de zichtbaarheid van de voorprogrammering in het menu Extra functies sturen.

Door de optie Nee te kiezen, wordt de voor-programmering uit het menu Extra functies voor de bediening verwijderd.

Om de start van een programma te kunnen vertragen, moet Ja zijn gekozen zodat de voorprogrammering bij de extra functies kan worden weergegeven en gekozen.

Zie voor het instellen van de starttijd het hoofdstuk "Extra functies, voorprogrammering".

■ Kies het menu Instellingen ⚠.
■ Kies Voorprogrammering en bevestig uw keuze met de toets OK.

U kunt uit de volgende instellingen kiezen:

- Nee

De voorprogrammering is uitgeschakeld en is dan ook niet meer zichtbaar als extra functie.

- Ja

De voorprogrammering is ingeschakeld.

■ Kies de gewenste optie en bevestig uw keuze met de toets OK.

Dry+ (afhankelijk van het model)

U kunt de actieve droging Dry+ vastleggen voor bepaalde programma's die Dry+ ondersteunen of voor alle programma's active-ren.

Standaard is de actieve droging Dry+ geactiveerd voor alle programma's die Dry+ ondersteunen.

Bij de extra functies kunt u Dry+ voor be-paalde programma's apart in- of uitschakelen (zie het hoofdstuk "Extra functies, Dry +").

Daarnaast kunt u voor bepaalde programma's de looptijd van de ventilator verlengen en daarmee de droogfase.

■ Kies het menu Instellingen ⚠.
■ Kies Dry+ en bevestig uw keuze met de toets OK.

In het display verschijnt het volgende keuze- menu:

Activeer de actieve droging Dry+ voor bepaalde programma's of voor alle programma's die Dry+ ondersteunen.

- Verlenging

U kunt u door middel van de looptijd van de ventilator de droogfase voor bepaalde programma's verlengen met maximaal 30 minuten in stappen van 1 minuut.

Programmakeuze

■ Kies de optie Programmakeuze en bevestig uw keuze met de toets OK.

- Alle

De actieve droging Dry+ wordt geactiveerd voor alle programma's die Dry+ ondersteunen.

- Keuze

U kunt bepaalde programma's kiezen die de actieve droging Dry+ moeten uitvoeren.

Verlenging

■ Kies de optie Verlenging en bevestig uw keuze met de toets OK.

■ Kies in het menu het programma waarvan de droogtijd moet worden verlengd en bevestig uw keuze met de toets OK

De verlengingstijd wordt in minuten aangegeven. Het programma kan met maximaal 30 minuten worden verlengd in stappen van 1 minuut.

■ Kies met de pijltoetsen ∧ (hoger) en ∨ (lager) de gewenste verlengingstijd en bevestig uw keuze met de toets OK.

Taal instellen

De ingestelde systeemtaal wordt voor de displayweergave gebruikt.

Het vlaggetje ▶ achter het menu Instel- lingen en het woord Taal dienen als hulp- middel als er een taal is ingesteld die u niet beheerst.

In dat geval kiest u het menupunt met een vlaggetje totdat het submenu Taal verschijnt.

■ Kies het menu Instellingen ⚠.
■ Kies Taal | en bevestig de invoer met de toets OK.

In het display verschijnt een opsomming van alle in het systeem opgeslagen talen.

■ Kies met de pijltoetsen ∧ en ∨ de ge-wenste taal en bevestig uw keuze met de toets OK.

Ontluchting doseermodule

Als u een doseermodule aansluit, wordt deze optie weergegeven.

De doseersystemen voor vloeibare reini- gingsmiddelen kunnen alleen betrouwbaar doseren als er geen lucht in het systeem zit.

U moet een doseersysteem ontluchten als:

• u het doseersysteem voor het eerst gebruikt,
• het reservoir is vervangen,
• het doseersysteem is leeggezogen.

Er kan schade aan het doseersysteem taan.

Voor het ontluchten moeten de reservoirs voor reinigings- of naspoelmiddel voldoende gevuld zijn en de doseerlansen moeten goed vastgezet zijn.

Controleer voor het ontluchten of de reservoirs gevuld zijn en of de doseerlansen vast op de reservoirs zijn bevestigd.

■ Kies het menu Instellingen ⚠.

■ Kies Ontluchting DOS en bevestig uw keuze met de toets OK.

Ontluchting DOS

DOS1

D0S4

Bij de PG 8055 vervalt de keuzemogelijkheid voor DOS4.

■ Kies met de pijltoetsen ∧ en ∨ het do-seersysteem dat moet worden ontlucht en bevestig uw keuze met de toets OK.

De bedrijfsafwasautomaat start dan de automatische ontluchting van het gekozen doseersysteem. Na afloop verschijnt in het display de melding Ontluchting doseersysteem DOS afgesloten.

■ Bevestig de melding met de toets OK.

Datum instellen

■ Kies het menu Instellingen ⚠.

■ Kies Datum en bevestig de invoer met de toets OK.

U kunt in het volgende menu kiezen uit:

Datum

Datumformaat

Instellen

- Datumformaat

Bij dit menupunt zijn er 2 varianten beschikbaar voor het weergeven van de datum.

- Instellen

Via dit menupunt wordt de datum in het gekozen formaat ingesteld.

Datumformaat

■ Kies Datumformaat en bevestig de invoer met de toets OK.

Datumformaat

DD:MM:JJ √

MM:DD:JJ

DD staat voor de dag

MM staat voor de maand

JJ staat voor het jaar

■ Kies het gewenste datumformaat en bevestig uw keuze met de toets OK.

Instellen

■ Kies Instellen en bevestig de invoer met de toets OK.

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de dag, de maand en het jaar in en bevestig elke invoer met de toets OK.

Als u de dag, de maand en het jaar heeft ingesteld, gaat het display automatisch weer terug naar het menu Datum.

Tijd instellen

■ Kies het menu Instellingen ⚠.

■ Kies Dagtijd en bevestig de invoer met de toets OK.

U kunt in het volgende menu kiezen uit:

• Instellen Instellen van de tijd.
• Weergave Weergave van de tijd in het display als de bedrijfsafwasautomaat klaar is voor gebruik.
• Tijdformaat Instellen van het tijdformaat.

De bedrijfsafwasautomaat schakelt niet automatisch over van zomer- naar wintertijd en omgekeerd. Indien nodig, moet dit handmatig door de gebruiker worden gedaan.

Instellen

■ Kies Instellen en bevestig de invoer met de toets OK.

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de uren en minuten in en bevestig de betreffende waarden met de toets OK.

Als u de uren en minuten heeft ingesteld, gaat het display automatisch terug naar het menu Dagtijd.

Weergave

Indien nodig kan na afloop van de wachttijd (zie Extra instellingen, Uitschakelen na) de tijd in het display worden weergegeven. De LED van de toets ⏻ knippert.

Bij weergave van de tijd is de bedrijfsafwasautomaat klaar voor gebruik en kan weer worden geactiveerd door een willekeurige toets in te drukken.

■ Kies Weergave en bevestig de invoer met de toets OK.

U kunt uit de volgende instellingen kiezen:

- Geen weergave

De tijd wordt niet weergegeven. De bedrijfsafwasautomaat wordt na de ingestelde wachttijd automatisch uitgeschakeld.

- Aan

De tijd wordt na afloop van de wachttijd continu weergegeven.

- 60 seconden aan

De tijd wordt na afloop van de wachttijd gedurende 60 seconden weergegeven. Na deze 60 seconden wordt de bedrijfsaf-wasautomaat automatisch uitgeschakeld.

Kies de gewenste instelling en bevestig uw keuze met de toets OK.

Tijdformaat

■ Kies Tijdformaat en bevestig de invoer met de toets OK.

U heeft de keuze uit de volgende formaten voor het vermelden van de tijd in het display:

- 12 uur (am/pm)

- 24 uur

■ Kies het gewenste formaat en bevestig uw keuze met de toets OK.

Volume regelen

De bedrijfsafwasautomaat heeft een geïntegreerd akoestisch systeem. Dit geeft geluidssignalen af als u toetsen bedient, na af-loop van een programma en bij systeemmeldingen.

■ Kies het menu Instellingen ⚠.
■ Kies Volume en bevestig de invoer met de toets OK.

U kunt uit de volgende instellingen kiezen:

• Toetssignaal
  Regeling van het volume bij activering van de bedieningstoetsen.
• Geluidssignalen
  Instelling van het volume bij de beëindiging van een programma en voor meldingen.

Toetssignaal

■ Kies Toetssignaal en bevestig de invoer met de toets OK.
■ Stel het gewenste volume in (zie het hoofdstuk "Volume instellen") en bevestig uw keuze met de toets OK.

Geluidssignalen

■ Kies Geluidssignalen en bevestig de invoer met de toets OK.
U kunt uit de volgende instellingen kiezen:

- Programma-einde

Instellen van het geluidssignaal na afloop van een programma.

- Melding

Instellen van het geluidssignaal bij aanwijzingen.

■ Kies de betreffende optie en bevestig uw keuze met de toets OK.
■ Stel het gewenste volume in (zie het hoofdstuk "Volume instellen") en bevestig uw keuze met de toets OK.

Volume instellen

Het volume wordt altijd op dezelfde manier ingesteld. Ook de weergave in het display is hetzelfde, bijvoorbeeld:

■ Stel het volume in met de pijltoetsen ∧ (harder) en ∨ (zachter).
Het ingestelde volume wordt door middel van een balkje aangegeven. Op de laagste stand is het signaal uitgeschakeld.
■ Bevestig het ingestelde volume met de toets OK.

Als er gedurende 15 seconden niets wordt ingevoerd, dan gaat de besturing naar het eerstvolgende menuniveau zonder de instelling op te slaan.

Filterinterval (afhankelijk van het model)

De verse lucht voor de actieve droging wordt gefilterd voordat deze in de spoelruimte wordt geleid. Daarbij worden er stof en fijne deeltjes uit de verse lucht gefilterd. Het filter moet regelmatig worden vervangen.

Een melding in het display geeft aan dat het filter moet worden vervangen (zie het hoofdstuk "Reiniging en onderhoud, luchtfilter vervangen").

■ Kies het menu Instellingen ⚠.
■ Kies Interval filter en bevestig de invoer met de toets OK.

Interval filter

Resttijd filter

Interval resetten

• Resttijd filter
  Geeft aan over hoeveel tijd het filter moet worden vervangen.
• Interval resetten
  Reset de bedrijfsuren tot aan de volgende vervanging van het filter.
  ■ Kies de gewenste optie en bevestig uw keuze met de toets OK.

Interval resetten

■ Als u het filter heeft vervangen, kies dan de optie Interval resetten en bevestig uw keuze met de toets OK.

Resetten

Ja

Nee √

■ Kies de optie Ja en bevestig uw keuze met de toets OK.

Het interval wordt gereset.

Menu Extra instellingen oproepen

U kunt het menu voor de extra instellingen als volgt oproepen:

■ Schakel de bedrijfsafwasautomaat uit.
■ Houd de toets ⇔ ingedrukt en schakel de bedrijfsafwasautomaat met de toets ⏻ in.

In het display verschijnt dan bijvoorbeeld de volgende melding:

Menu

Instellingen

Extra instellingen

Als op dit menuniveau de toets wordt ingedrukt, dan schakelt de bedrijfsafwasautomaat om naar normale bediening.

■ Kies Extra instellingen en open het bijbehorende menu door op de toets OK te drukken.

Opties in het menu Extra instellingen

Dit menu kan zijn beveiligd door een pin-code (zie het hoofdstuk "Extra instellingen, code").

Voer de pincode in om het menu te openen.

- Code

Toewijzing pincode en instellingen (zie het hoofdstuk "Code")

- Dagboek

Weergave van het verbruik van de bedrijfsmiddelen en bedrijfsuren (zie het hoofdstuk "Dagboek").

- Temperatureuureenheid

Temperatuureenheid instellen: keuze tussen °C en °F (zie het hoofdstuk "Temperatuureenheid")

- Programma opschuiven

Toewijzen van programma's aan de snel-keuzetoetsen (zie het hoofdstuk "Programma's verplaatsen")

- Extra functies

Aanpassen van programmaparameters, zoals de watertoevoer, het tussenspoelen, de temperatuur, de houdtijd en de reini-gingsmiddelconcentratie van de doseer-module (zie het hoofdstuk "Extra functies").

- Programmavrijgave

Zichtbaarheid van bepaalde programma's in het bedieningsniveau vastleggen (zie het hoofdstuk "Programmavrijgave")

- Waterhardheid

Instellen van de waterhardheid (zie de hoofdstukken "Waterhardheid" en "Waterontharder")

- Displayweergave

Instellen van de weergave ingestelde/werkelijke temperatuur (zie het hoofdstuk "Displayweergave")

- Display

Contrast en lichtsterkte display instellen (zie het hoofdstuk "Display")

- Uitschakelen na

Automatisch uitschakelen in-/uitschakelen (zie het hoofdstuk "Uitschakelen na")

- Fabrieksinstelling

Alle parameters resetten naar de fabrieksinstelling (zie het hoofdstuk "Fabrieksinstelling herstellen")

- Softwareversie

Weergave van de softwareversies (zie het hoofdstuk "Softwareversie").

Menustructuur

De menustructuur geeft de fabrieksinstellingen aan.

Menu 1e submenu 2e	submenu 3e submenu
1. Code Vrijgave	Code wijzigen	Extra instellingenCode invoeren	Ja √Blokkeren
2. Dagboek Verbruik water	Verbruik reinigerVerbruik naspoelmid-delBedrijfsurenTeller programma'sService-interval
3. Temperatuureen-heid	°C √°F
4. Programma op-schuiven	1. Superkort2. Universeel3. Hygièneetc.
5. Extra functies Resetten	Meer waterTussenspoelenDoseersystemenTemperatuur / tijd	JaNee √JaNee √DOS2 naspoelmiddelDOS 1DOS 4SuperkortUniverseelHygièneetc.	ActiefInactiefOntluchting DOSConcentratieNaam wijzigenResettenReinigenNaspoelen
6. Programmavrijgave	Alle √Keuze	√ Superkort√ Universeeletc.Overnemen
7. Waterhardheid

Extra instellingen

Menu 1e submenu 2e	submenu 3e submenu
8. Displayweergave Actuele temperatuurIngestelde temperatuur √
9. Display Contrast	Lichtsterkte	ContrastInstellenLichtsterktelnstellen
10. Uitschakelen na Ja √Nee		Tijd instellen
11. Fabrieksinstelling Resetten Nee √		Alleen progr.-instellingenAlle instellingen
12. Softwareversie EB	D: XXXXEGL ID: XXXXEZL ID: XXXXEFU ID: XXXX

Code

Met een pincode kunt u diverse functies en systeeminstellingen van de bedrijfsafwasautomaat beschermen tegen ongeautoriseerde toegang.

■ Kies het menu Extra instellingen.
■ Kies Code en open het bijbehorende menu door op de toets OK te drukken.
- Vrijgave
De toegang tot het menu Extra instellingen beperken tot gebruikers met administra-tieve gebruiksrechten of vrijgeven voor al-le gebruikers.
- Code wijzigen
Pincode vernieuwen.

Vrijgave

■ Kies de optie Vrijgave en bevestig uw keuze met de toets OK.
■ Kies Extra instellingen en bevestig de invoer met de toets OK.

U kunt kiezen uit de volgende instellingen:

• Ja Het menu is voor alle gebruikers vrijgegeven.
• Blokkeren De toegang tot het menu is met een pin-code beveiligd.

Een vinkje √ markeert de actueel ingestelde status.

■ Kies de betreffende optie en bevestig uw keuze met de toets OK.

Code wijzigen

■ Kies de optie Code wijzigen en bevestig uw keuze met de toets OK.
■ Voer eerst de actuele pincode in (zie het hoofdstuk "Pincode invoeren").

■ Voer vervolgens de nieuwe pincode in.
■ Als u het laatste cijfer bevestigt, wordt de nieuwe pincode opgeslagen.

Extra instellingen

Pincode invoeren

Als u bij het menu Vrijgave heeft gekozen voor Blokkeren of als de toegang tot de Extra instellingen al door een pincode is beveiligd, dan moet de pincode worden ingevoerd.

De instellingsmogelijkheden binnen het menu Extra instellingen zijn dan voorbehouden aan gebruikers met administratieve gebruiksrechten voor het systeem.

Standaard is de pincode 8 0 0 0 als de toegang tot de Extra instellingen is geblokkeerd.

In het display verschijnt dan bijvoorbeeld de volgende melding:

0

■ Stel met de pijltoetsen ∧ en ∨ de cijfers in en bevestig elk cijfer met de toets OK.

Als u op de toets OK drukt, gaat de markering automatisch naar de volgende invoermogelijkheid.

Het ingevoerde cijfer wordt vervangen door een *-symbool.

Als alle cijfers correct zijn ingevoerd, wordt de beveiligde instelling vrijgegeven.

Als niet de juiste code is ingevoerd, verschijnt in het display de volgende melding:

OK

■ Bevestig de melding met de toets OK.

Het display gaat terug naar het eerstvolgende menuniveau.

Dagboek

De besturing van de bedrijfsafwasautomaat registreert het verbruik van water, reini-gingsmiddel en naspoelmiddel. Daarnaast worden de bedrijfsuren, het aantal programma's en de service-intervallen geregistreerd.

■ Kies het menu Extra instellingen.
■ Kies Dagboek en open het bijbehorende menu door op de toets OK te drukken.

U kunt kiezen uit de volgende weergavemogelijkheden:

Verbruik water

• Verbruik water
  Weergave van het totale waterverbruik in liters.
• Verbruik reiniger
  Weergave van het totale verbruik van reinigingsmiddel in liters (alleen bij dosering via een doseermodule).
• Verbruik naspoelmiddel
  Weergave van het totale verbruik van naspoelmiddel in liters.
• Bedrijfsuren
  Weergave van het totale aantal bedrijfsuren.
• Teller programma's
  Weergave van het aantal programma's.
• Service-interval
  Weergave van de datum van de volgende servicebeurt.
  ■ Kies de gewenste optie en bevestig uw keuze met de toets OK.

De betreffende waarde verschijnt.

Het display gaat naar het eerstvolgende menuniveau als u de toets OK indrukt.

Temperatuureenheid

De temperatuur in het display kan in graden Celsius of in graden Fahrenheit worden weergegeven.

■ Kies het menu Extra instellingen.
■ Kies Temperatuureenheid en bevestig uw keuze met de toets OK.

- °C De temperatuur wordt in graden Celsius aangegeven.

- °F De temperatuur wordt in graden Fahrenheit aangegeven.

■ Kies met de pijltoetsen ∧ en ∨ de ge-wenste optie en bevestig uw keuze met de toets OK.

Programma verplaatsen

U kunt de volgorde van de programma's en daarmee de bezetting van de snelkeuzetoetsen veranderen.

De programma's die u vaak gebruikt, kunt u naar de programmaplaatsen 1–3 verplaatsen. Deze worden dan automatisch aan de snelkeuzetoetsen toegewezen.

■ Kies het menu Extra instellingen.
■ Kies Programma opschuiven en bevestig de invoer met de toets OK.

Toewijzing toetsen

De programma's worden in de actuele volgorde weergegeven.

■ Kies met de pijltoetsen ∧ en ∨ uit de programmalijst het programma dat u wilt verplaatsen. Bevestig uw keuze met de toets OK.

Een vinkje √ markeert het gekozen programma.

■ Kies met de pijltoetsen ∧ en ∨ de gewenste programmaplaats en bevestig uw keuze met de toets OK.

Als u een programma naar voren schuift, dan worden de programma's erna een plaats naar achteren geschoven. Als u een programma naar achteren schuift, dan worden de programma's ervoor een plaats naar voren geschoven.

Extra functies

Hier kunt u afzonderlijke parameters instellen om het programmaverloop aan te passen aan specifieke verontreinigingen en om de reinigingskwaliteit te optimaliseren.

■ Kies het menu Extra instellingen.
■ Kies Extra functies en open het bijbehorende menu door op de toets OK te drukken.

U kunt in het volgende menu kiezen uit:

- Resetten

Resetten van alle gewijzigde parameters binnen de extra functies naar de fabrieksinstelling.

- Meer water

Verhoging van de waterhoeveelheid bij alle reinigingsprogramma's.

- Tussenspoelen

Toevoegen van een keer tussenspoelen bij alle programma's waarbij tussenspoelen mogelijk is (zie het hoofdstuk "Programmaoverzicht").

- Doseersystemen

Ontluchten en instellen van dosering en naam van de doseermodules.

- Temperatuur / tijd

Wijzigen van de temperatuur en de houd- tijd voor de reinigings- en naspoelfase van een bepaald programma.

Resetten

■ Kies de optie Resetten en bevestig uw keuze met de toets OK.

■ Kies de optie Ja en bevestig uw keuze met de toets OK.

Alle parameters die bij de extra functies zijn gewijzigd, worden weer op de fabriek-sinstelling gezet.

Meer water

■ Kies de optie Meer water en bevestig uw keuze met de toets OK.

De waterhoeveelheid wordt in liters aangegeven en kan in stappen van 0,5 liter met maximaal 1,5 liter worden verhoogd.

■ Kies met de pijltoetsen ∧ (hoger) en ∨ (lager) de gewenste waterhoeveelheid en bevestig uw keuze met de toets OK.

Tussenspoelen

■ Kies de optie Tussenspoelen en bevestig uw keuze met de toets OK.

U kunt kiezen uit de volgende opties:

- Ja Extra tussenspoelen is ingeschakeld.

- Nee Extra tussenspoelen is uitgeschakeld.

■ Kies de gewenste optie en bevestig uw keuze met de toets OK.

DOS-doseersystemen

■ Kies de optie Doseersystemen en bevestig uw keuze met de toets OK.

■ Kies het gewenste doseersysteem en bevestig uw keuze met de toets OK.

Weergave in het display bij DOS2 naspoel-middel:

• Bijvulcontrole De bijvulcontrole voor de interne DOS2 voor naspoelmiddel op actief of in- actief zetten.
• Concentratie De dosering van het naspoelmiddel kan aan een specifieke situatie worden aangepast.

Weergave bij DOS1/DOS4:

• Actief Het doseersysteem wordt geactiveerd.
• Inactief Het doseersysteem wordt gedeactiveerd.
• Ontluchting DOS Ontluchting van het doseersysteem, zodat het nauwkeurig kan doseren.
• Concentratie De dosering van het reinigingsmiddel en/ of het naspoelmiddel kan aan een specifieke situatie worden aangepast.
• Naam wijzigen De naam van het doseersysteem kan worden gewijzigd.

De menupunten Ontluchting DOS, Concentratie en Naam wijzigen worden pas zichtbaar als Actief is gekozen.

Ontluchting DOS

⚠️ Pas op voor schade door niet voldoende gevulde reservoirs. Om schade aan het doseersysteem te voorkomen, moeten de reservoirs voor reinigings- en naspoelmiddel voor het ontluchten voldoende gevuld zijn en moeten de doseerlansen goed op de reservoirs zijn vastgeschroefd. Controleer vóór het ontluchten of de reservoirs voor reinigings- en naspoelmiddel voldoende zijn gevuld en of de doseerlansen goed op de reservoirs zijn vastgeschroefd.

■ Kies Ontluchting DOS en bevestig de invoer met de toets OK.

De vaatwasser start dan de automatische ontluchting van het doseersysteem. In het display verschijnt de melding Ontluchting doseersysteem DOS actief.

Na afloop verschijnt in het display de melding Ontluchting doseersysteem DOS afgesloten.

■ Bevestig de melding met de toets OK.

Doseerconcentratie instellen

Houdt u bij de dosering aan de aanwijzingen van de betreffende fabrikanten.

■ Kies Concentratie en bevestig de invoer met de toets OK.

De concentratie wordt in percentages aangegeven en kan worden ingesteld van 0,01% tot 2,00% ingesteld worden.

De ingestelde concentratie is van invloed op alle programma's.

Weergave in het display bij DOS1:

Concentratie

0,30%

(0,01 - 2,00 %)

Als u de doseermodule DOS G60 aansluit, moet de standaard ingestelde doseerconcentratie met de helft worden verminderd.

Weergave in het display bij DOS2 naspoel-middel en DOS4:

Concentratie

0,04%

(0,01 - 2,00 %)

■ Stel met de pijltoetsen ∧ (hoger) en ∨ (lager) de gewenste concentratie in en bevestig uw keuze met de toets OK.

Naam doseermodule wijzigen

■ Kies Naam wijzigen en bevestig de invoer met de toets OK.

Naam wijzigen

DOS1

OK ← a abc

In de middelste regel staat de actuele naam. Deze kan met de opties uit de onderste regel worden bewerkt.

De naam DOS blijft als vast onderdeel van de naam staan en kan niet worden gewijzigd.

De bovenste regel vermeldt de gekozen optie.

■ Zet met behulp van de pijltoetsen ∧ (navigeren naar rechts) en ∨ (navigeren naar links) de cursor op de gewenste optie.

■ Bevestig elke optie apart met de toets OK.

U kunt uit de volgende opties kiezen:

- Letter van A-Z; waarbij elk woord automatisch met een hoofdletter begint.

- Getallen van 0–9

- Spatie

- Als u het 📋-symbool gebruikt, dan wordt de laatste positie van de weergegeven naam gewist.

- Als u OK kiest, wordt de naam opgeslagen.

- Met het ← symbol wordt de naamswijziging beëindigd zonder dat de wijzigingen worden opgeslagen.

Temperatuur/tijd

De temperatuur en de houdtijd van de reini-gings- en naspoelfase kunt u bij sommige programma's wijzigen (zie het hoofdstuk "Programmaoverzicht").

■ Kies Temperatuur / tijd en bevestig de invoer met de toets OK.

U kunt kiezen uit de volgende opties:

- Resetten

De gewijzigde waarden van het gekozen programma worden naar de fabrieksin- stelling gereset.

- Reinigen

Mogelijkheid om de temperatuur en de houdtijd van de reinigingsfase aan te passen.

- Naspoelen

Mogelijkheid om de temperatuur en de houdtijd van de naspoelfase aan te passen.

Reinigen/naspoelen

De werkwijze bij de instellingen voor Reini- gen en Naspoelen is altijd hetzelfde. Ook de weergave in het display is hetzelfde.

■ Kies de optie Reinigen of Naspoelen en bevestig uw keuze met de toets OK.

■ Kies het gewenste programma en bevestig uw keuze met de toets OK.

U kunt kiezen uit de volgende instellingen:

- Temperatuur/Naspoeltemperatuur De temperatuur van de reinigingsfase of de naspoeltemperatuur van de naspoelfase kan worden gewijzigd.

- Houdtijd De houdtijd van de temperatuur kan worden gewijzigd.

Naspoeltemperatuur

Bij de vaatwassers met Dry+-droging verschijnt het menupunt Naspoeltemperatuur niet.

■ Kies Temperatuur of Naspoeltemperatuur en bevestig uw keuze met de toets OK.

De temperatuur van de reinigings- of na-spoelfase kan worden gewijzigd van 30 tot 70 °C in stappen van 1 °C.

■ Kies met de pijltoetsen ∧ (hoger) en ∨ (lager) de gewenste temperatuur en bevestig uw keuze met de toets OK.

Houdtijd

■ Kies Houdtijd en bevestig de invoer met de toets OK.

De houdtijd wordt in minuten aangegeven. U kunt een tijd instellen tussen 0 en 10 minuten in stappen van 1 minuut.

Bij het programma Superkort wordt de houdtijd in seconden weergegeven. U kunt een tijd instellen tussen 0 en 300 s in stappen van 5 seconden.

■ Kies met de pijltoetsen ∧ (hoger) en ∨ (lager) de gewenste houdtijd en bevestig uw keuze met de toets OK.

Programmavrijgave

U kunt bepaalde programma's voor gebruik op het bedieningsniveau blokkeren.

Standaard zijn alle programma's vrijgegeven.

■ Kies het menu Extra instellingen.

■ Kies Programmavrijgave en open het bijbehorende menu door op de toets OK te drukken.

U kunt kiezen uit de volgende instellingen:

- Alle Alle programma's zijn voor de bediening vrijgegeven.

- Keuze Mogelijkheid om bepaalde programma's voor de bediening te blokkeren.

Programma's voor de bediening blokke- ren

■ Kies Keuze en bevestig de invoer met de toets OK.

■ Kies de programma's die u in het bedieningsniveau wilt blokkeren en druk op de toets OK.

Het vinkje √ wordt uit het vakje □ verwijderd en daarmee is het programma voor de bediening geblokkeerd.

■ Om uw keuze op te slaan kiest u Overne- men aan het einde van de programmalijst en bevestigt u uw keuze met de toets OK.

Als programma's voor de bediening zijn geblokkeerd, dan wordt bij het opnieuw oproepen van de programmavrijgave Keuze √ geselecteerd.

Waterhardheid

Met dit menu kunt u de waterontharder op de waterhardheid van het leidingwater instellen.

Voor meer informatie zie "Regenereerzout bijvullen".

Displayweergave

In het display kan tijdens het programma-verloop op de tweede regel de ingestelde of de actuele temperatuur worden weergegeven.

■ Kies het menu Extra instellingen.

■ Kies Displayweergave en open het bijbehorende menu door op de toets OK te drukken.

U kunt kiezen uit de volgende instellingen:

- Actuele temperatuur De actuele temperatuur tijdens het reini- gingsprogramma wordt weergegeven (de- ze waarde varieert tijdens het programma- verloop).

- Ingestelde temperatuur Weergave van de ingestelde temperatuur voor het spoelblok Reinigen of Naspoelen (de maximale waarde wordt statisch weergegeven en stap voor stap geactualiseerd).

■ Kies de gewenste weergave-optie en bevestig uw keuze met de toets OK.

Display

Via het displaymenu kunt u het contrast en de lichtsterkte van het display aanpassen.

■ Kies het menu Extra instellingen.

■ Kies Display en open het bijbehorende menu door op de toets OK te drukken.

U kunt kiezen uit de volgende instellingen:

- Contrast Contrast instellen.

■ Kies de optie Contrast en bevestig uw keuze met de toets OK.

De contrastinstelling wordt weergegeven in de vorm van een balkje in het display.

■ Stel met de pijltoetsen ∧ (meer) en ∨ (minder) het gewenste contrast in en bevestig uw keuze met de toets OK.

Lichtsterkte

■ Kies de optie Lichtsterkte en bevestig uw keuze met de toets OK.

De instelling van de lichtsterkte wordt weergegeven in de vorm van een balkje in het display.

■ Stel met de pijltoetsen ∧ (lichter) en ∨ (donkerder) de gewenste lichtsterkte in en bevestig uw keuze met de toets OK.

Uitschakelen na

De bedrijfsafwasautomaat kan in spoelpauzes worden uitgeschakeld om energie te besparen of gebruiksklaar worden gemaakt als bij Instellingen ⚠, Dagtijd, Weergave een optie is gekozen.

Als de automaat bedrijfsklaar is, wordt de tijd in het display aangegeven.

■ Kies het menu Extra instellingen.
■ Kies Uitschakelen na en open het bijbehorende menu door op de toets OK te drukken.

U kunt kiezen uit de volgende opties:

- Ja

De uitschakelfunctie is ingeschakeld en u kunt een tijdstip vastleggen, waarna de uitschakelfunctie wordt geactiveerd.

- Nee

De uitschakelfunctie is uitgeschakeld.

Uitschakeltijd instellen

■ Kies de optie Ja en bevestig uw keuze met de toets OK.

Standaard is de uitschakeltijd op 60 minuten ingesteld. De uitschakeltijd kan in stappen van 5 minuten worden ingesteld tussen 5 en 60 minuten.

■ Kies met de pijltoetsen ∧ (hoger) en ∨ (lager) de gewenste uitschakeltijd en bevestig uw keuze met de toets OK.

Fabrieksinstelling

Bij Fabrieksinstelling kunt u alle gewijzigde parameters van de bedrijfsafwasautomaat of alleen de gewijzigde waarden van de programma's weer naar de fabrieksinstelling resetten.

■ Kies het menu Extra instellingen.

■ Kies Fabrieksinstelling en open het bijbehorende menu door op de toets OK te drukken.

U kunt kiezen uit de volgende opties:

• Nee De gewijzigde parameters worden niet gereset.
• Alleen progr.-instellingen Alleen de gewijzigde waarden van de programma's worden naar de fabrieksinstelling gereset.
• Alle instellingen Alle gewijzigde parameters van de bedrijfsafwasautomaat worden naar de fabrieksinstelling gereset.
  ■ Kies de gewenste optie en bevestig uw keuze met de toets OK.

Als u Alleen progr.-instellingen of Alle instellingen kiest, wordt de bedrijfsafwasautomaat opnieuw gestart. Nadat het apparaat opnieuw is gestart, wordt u gevraagd om de belangrijkste parameters (zoals de taal, datum, tijd, waterhardheid) opnieuw in te voeren.

■ Voer de gevraagde parameters (zoals de taal, datum, tijd) in.

De ingevoerde gegevens worden opgeslagen en daarna verschijnt het laatst gebruikte programma in het display.

Softwareversie

Weergave van de versies van de afzonderlijke software-units.

■ Kies het menu Extra instellingen.
■ Kies Softwareversie en open het bijbehorende menu door op de toets OK te drukken.

De software van de afzonderlijke units wordt getoond, waarbij XXXX de versie aangeeft.

• EB ID: XXXX De softwareversie van de bedieningseen- heid en het display.
• EGL ID: XXXX De softwareversie van de besturingskaart.
• EZL ID: XXXX De softwareversie van de relaiskaart.
• EFU ID: XXXX De softwareversie van de frequentieom- vormer.

Wijzigingen en updates van de software-versies kunnen alleen door de Miele Service worden uitgevoerd.

Onderhoud

Om de levensduur van de automaat te verlengen, adviseert Miele minimaal eens per jaar onderhoud te laten uitvoeren. Laat dit onderhoud door Miele uitvoeren.

Het onderhoud omvat de volgende punten:

• Elektrische veiligheid volgens de daarvoor geldende regels
• Deurmechanisme en deurdichting
• Schroefkoppelingen en aansluitingen in de spoelruimte
• Watertoe- en -afvoer
• Interne en externe doseersystemen
• Sproeiarmen
• Zeefcombinatie
• Zeefhuis met afvoerpomp en terugslag-klep
• Alle rekken en inzetten

In het kader van het onderhoud:

• wordt een programma als testrun afgewerkt,
• wordt op lekkage gecontroleerd,
• worden alle veiligheidsrelevante meetsystemen gecontroleerd (foutmeldingen),
• worden de veiligheidsvoorzieningen gecontroleerd.

⚠️ Verontreinigingen tasten het oppervlak aan.
Als verontreinigingen te lang inwerken, kunt u ze soms niet meer verwijderen en kunnen de oppervlakken verkleuren of aangetast worden.
Verwijder verontreinigingen op het bedieningspaneel en het front bij voorkeur meteen.

⚠️ Alle oppervlakken zijn krasgevoelig.
Alle oppervlakken kunnen verkleuren of aangetast worden als ze met verkeerde reinigingsmiddelen in aanraking komen.
Gebruik alleen geschikte reinigingsmiddelen.

Bedieningspaneel reinigen

■ Reinig het bedieningspaneel uitsluitend met een schoon sponsdoekje, afwasmiddel en warm water of met een schoon, vochtig microvezeldoekje. Droog het bedieningspaneel vervolgens met een zachte doek.

⚠️ Het scherm kan beschadigd raken. Schuurmiddelen kunnen het scherm beschadigen.

Gebruik geen schuurmiddelen!

Front reinigen

■ Reinig het roestvrijstalen front uitsluitend met een vochtige doek en afwasmiddel of met een niet-schurend reinigingsmiddel voor roestvrij staal.

Om te voorkomen dat het oppervlak snel weer vuil wordt (vingerafdrukken etc.), kunt u daarna een onderhoudsmiddel voor roestvrij staal gebruiken (bijvoorbeeld Neoblank, verkrijgbaar bij de Miele Service).

⚠️ Pas op voor beschadiging van de oppervlakken.

Salmiakhoudende reinigingsmiddelen, nitrocellulose- en kunstharsverdunner kunnen het oppervlak beschadigen!

Gebruik geen van deze middelen bij het reinigen.

⚠️ Pas op voor beschadiging van de bedrijfsafwasautomaat door binnendringend water.

De bedrijfsafwasautomaat en de directe omgeving ervan mogen niet met water (waterslang of hogedrukreiniger) worden afgespoten.

Voorkom binnendringend water als u de bedrijfsafwasautomaat reinigt.

Spoelruimte reinigen

Als u steeds de juiste hoeveelheid reini- gingsmiddel gebruikt, is de spoelruimte gro- tendeels zelfreinigend.

Mochten er toch kalk- of vetafzettingen ont-staan, dan kunt u deze met een speciaal reinigingsmiddel verwijderen (verkrijgbaar bij Miele).

Deurafdichting en deur reinigen

■ Neem de deurafdichtingen, ook onder de deur, regelmatig met een vochtige doek af en verwijder eventuele etensresten.
■ Verwijder gemorste etens- en drankresten van de zijkanten en de scharnieren van de deur.
■ Verwijder bij vrijstaande apparaten met een sokkelpaneel de etens- en drankresten uit het gootje onder de deur.

⚠️ Gevaar voor snijwonden.

U kunt zich snijden.

Let bij het reinigen op scherpe kanten.

Deze plekken behoren niet tot de spoelruimte. Ze worden niet door het water bereikt en gereinigd. Daarom kan zich daar schimmel vormen.

Zeven in de spoelruimte reinigen

De zeefcombinatie op de bodem van de spoelruimte houdt het ergste vuil uit het spoelwater tegen. Het vuil kan zo niet in het circulatiesysteem terechtkomen, waardoor de sproeiarmen verstopt kunnen raken.

Zonder de zeven mag de automaat niet worden gebruikt!

Let erop dat de zeven op de juiste wijze zijn geplaatst.

De zeefcombinatie moet regelmatig worden gecontroleerd en, indien nodig, gereinigd.

Pas op voor glassplinters.

Glassplinters zijn niet altijd direct te herkennen in de zeef.

Reinig de zeven zeer voorzichtig.

Grove zeef reinigen

■ Druk de lipjes samen en haal de grove zeef eruit.
■ Spoel de zeef onder stromend water goed af. Gebruik daarbij eventueel een afwasborstel.
■ Plaats de zeef weer terug. Controleer of de zeef goed vastklikt.

Vlakke zeef en microfijnfilter reinigen

■ Verwijder de grove zeef.

- Pak het microfijnfilter vast aan de bovenste rand en draai het in de richting van de pijl. Haal het microfijnfilter er daarna uit.

- Verwijder de vlakke zeef. - Reinig de zeven onder stromend water. Gebruik daarbij eventueel een afwasborstel.

Plaats de zeefcombinatie in de omgekeerde volgorde weer terug. Zorg ervoor dat het microfijnfilter weer vastklikt door dit naar links te draaien.

De vlakke zeef moet vlak op de bodem van de spoelruimte liggen.

Als de zeven niet goed zijn ingebouwd, kunnen de sproeiarmen verstopt raken. Let erop dat de zeven goed zijn geplaatst.

Sproeiarmen reinigen

De bedrijfsafwasautomaat heeft 3 verschillende sproeiarmen.

Het is mogelijk dat er etensresten vast gaan zitten in de inspuiters en de lagers van de sproeiarmen. Controleer de sproeiarmen dan ook regelmatig.

■ Schakel de bedrijfsafwasautomaat uit.
■ Trek de bovenste sproeiarm er naar onderen toe af.

De middelste en de onderste sproeiarm hebben een bajonetsluiting.

De bajonetsluiting van de onderste sproeiarm is geel gekleurd om te voorkomen dat deze wordt verwisseld met de middelste sproeiarm als de sproeiarmen zijn uitgebouwd.

Ga als volgt te werk om de bajonetsluiting los te maken:

■ Draai de middelste sproeiarm met de gekartelde schroef tot de aanslag naar links en trek deze er naar onderen toe af.
■ Trek het onderrek naar buiten.

■ Draai de onderste sproeiarm met de gekartelde schroef tot de aanslag in de richting van de pijl en trek deze er naar boven toe af.

■ Druk de etensresten in de inspuiters met een scherp voorwerp in de sproeiarm.
■ Spoel de sproeiarmen onder stromend water goed af.

Plaats de sproeiarmen terug en controleer of ze vrij kunnen ronddraaien.

Let erop dat de sproeiarm met de gele bajonetsluiting onder wordt geplaatst.

Luchtfilter vervangen (afhankelijk van het model)

Het luchtfilter voor de Dry+-droging moet regelmatig worden vervangen.

Een melding in het display geeft aan dat het filter moet worden vervangen.

Kunststof houder verwijderen

■ Druk het drukhaakje omlaag ① en trek de kunststof houder er naar voren toe uit ②.

Filter vervangen

■ Verwijder het gebruikte filter uit de kunststof houder ①.
■ Leg het nieuwe filter met de bedrukte kant omlaag in de kunststof houder ② en schuif de houder in de uitsparing in de sokkel ③ totdat deze vastklikt.
■ Reset het filterinterval (zie het hoofdstuk "Instellingen", filterinterval").

U kunt de meeste problemen die in het dagelijkse gebruik kunnen voorkomen zelf ver- helpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u de Miele Service niet hoeft in te schakelen.

Het volgende overzicht helpt u de oorzaken van een probleem te vinden en het probleem te verhelpen. Houdt u daarbij echter rekening met het volgende:

⚠️ Reparaties mogen alleen door de Miele Service, een door Miele erkende vakhandelaar of een gekwalificeerde vakkracht worden uitgevoerd. Ondeskundig uitgevoerde reparaties kunnen een groot gevaar opleveren voor de gebruiker.

Probleem Oorzaak en oplossing
Het display blijft donker en het Start/Stop-lampje knippert niet, nadat de automaat met de toets ⏻ is ingeschakeld.	De stekker is niet ingestoken.■ Steek de stekker in de contactdoos.
	De zekering heeft gereageerd.■ Controleer de zekeringen (minimale sterkte: zie typeplaatje).
De automaat functioneert niet meer.	De zekering heeft gereageerd.■ Controleer de zekeringen (minimale sterkte: zie typeplaatje).■ Neem contact op met Miele als de zekering opnieuw reageert.
Stroomstoring tijdens gebruik.	Treedt er tijdens een programma een tijdelijke stroomstoring op, dan hoeft u geen maatregelen te nemen.Het programma wordt vanaf het punt van de onderbreking voortgezet.Komt tijdens de stroomstoring de temperatuur in de spoelruimte onder de minimumwaarde die voor een programmablok geldt, dan wordt het programmablok herhaald.Bij een stroomstoring van ≥ 20 uur wordt het hele programma herhaald.

Storingen in de watertoevoer/waterafvoer

Probleem Oorzaak en oplossing
In het display verschijnt een van de volgende foutmeldingen:	Voordat u de storing oplost:■ Schakel de vaatwasser met de toets ⏻ uit.
Watertoevoer controleren Er is	een probleem met de watertoevoer.■ Draai de waterkraan helemaal open.■ Reinig de zeef in de watertoevoer (zie “Reiniging en onderhoud”).
Waterafvoer controleren Er is	een probleem met de waterafvoer. Mogelijk bevindt zich nog water in de spoelruimte.■ Reinig de zeefcombinatie (zie “Reiniging en onderhoud”).■ Reinig de afvoerpomp (zie “Storingen verhelpen”).■ Reinig de terugslagklep (zie “Storingen verhelpen”).■ Verwijder eventuele knikken of lussen in de afvoerslang.

Afbreken met storingsnummer

Als een programma met een storingsnummer wordt afgebroken (bijvoorbeeld Fout XXX, waarbij XXX voor een willekeurig nummer staat), kan er sprake zijn van een ernstige technische storing.

Na elke keer afbreken met een foutnummer geldt het volgende:

■ Schakel de vaatwasser met de toets ⏻ uit.
■ Wacht circa 10 seconden voordat u de vaatwasser weer met de toets ⏻ inschakelt.
■ Start het eerder gekozen programma opnieuw.

Als de storingsmelding opnieuw verschijnt:

■ Noteer de storingsmelding.
■ Schakel de vaatwasser met de toets ⏻ uit.
■ Neem contact op met de Miele Service.

Volg ook de aanwijzingen bij de volgende storingsnummers.

Probleem Oorzaak en oplossing
Fout 403-405	Als in het display de melding Watertoevoer controleren verschijnt, controleert de besturing om de 30 seconden de watertoevoer. Als na drie pogingen geen water is toegevoerd, verschijnt een van deze foutcodes in het display en wordt het programma afgebroken.■ Draai de waterkraan helemaal open.■ Schakel de automaat weer in.■ Kies het gewenste programma.■ Druk op de toets Start/Stop.
Fout 406-408 Er is een probleem met de watertoevoer.Als de waterdruk te laag is, verschijnt een van deze foutcodes in het display en wordt het programma afgebroken.■ De waterdruk bij de wateraansluiting is te laag (zie “Technische gegevens”). Informeer bij Miele naar de mogelijke oplossingen.
Fout 412-414 Er is een probleem met de watertoevoer.Als de waterdruk te hoog is, verschijnt een van deze foutcodes in het display en wordt het programma afgebroken.■ De waterdruk bij de wateraansluiting is te hoog (zie “Technische gegevens”). Informeer bij Miele naar de mogelijke oplossingen.
Fout 492, 504, 541 Er is een probleem met de programmastart. Mogelijk bevindt zich nog water in de spoelruimte.■ Reinig de zeefcombinatie (zie “Reiniging en onderhoud”).■ Reinig de terugslagklep (zie “Storingen verhelpen”).
Fout 550 Het Waterproof-systeem heeft gereageerd.■ Draai de waterkraan dicht.■ Neem contact op met Miele.
Fout 578 De uitschakeling we	egens piekbelasting duurt langer dan3 uur.■ Laat uw elektriciteitsnet en uw energiemanage-mentsysteem door een vakman controleren.

Ongewoon gedrag van de bedrijfsafwasautomaat

Probleem Oorzaak en oplossing
In het display staat Pro-gramma beëindigd en u kunt geen programma kiezen of starten.	Dat is geen storing.■ Open en sluit de deur.De automaat moet daarbij ingeschakeld zijn.
De automaat reageert niet op de toetsen. De contro-lelampjes en het display zijn donker.	De automaat is na de ingestelde uitschakeltijd uitgeschakeld om energie te besparen.■ Druk op de toets ⏻ om de automaat weer in te schake-len.
Het display geeft de vol-gende storing aan: Deksel zoutreservoir niet goed dicht	Het deksel van het zoutreservoir zit niet goed dicht.■ Sluit het deksel van het zoutreservoir.
Het klepje van het reini-gingsmiddelreservoir kan niet worden gesloten.	Er zijn resten reinigingsmiddel achtergebleven die de slui-ting blokkeren.■ Verwijder de resten.
Na afloop van het pro-gramma zit er een vocht op de binnenkant van de deur en mogelijk ook op de binnenwanden.	Dit is geen storingHet is de normale werking van het droogsysteem.Het vocht verdampt na korte tijd.
Na afloop van een pro-gramma bevindt zich wa-ter in de spoelruimte.(Geldt niet voor het pro-gramma “Superkort”.)	Voordat u de storing oplost:■ Schakel de automaat met de toets ⏻ uit.
	De zeefcombinatie in de spoelruimte is verstopt.■ Reinig de zeefcombinatie (zie “Reiniging en onderhoud”).
	De afvoerpomp of de terugslagklep is geblokkeerd.■ Reinig de afvoerpomp of de terugslagklep. Zie hoofd-stuk: “Storingen verhelpen”.
	Er zit een knik in de afvoerslang.■ Haal de knik uit de afvoerslang.
	De sifon ter plaatse is verstopt.■ Controleer en reinig de sifon.
Piekbelasting	Dit is geen storing!Uw energiemanagementsysteem heeft een piekbelasting in uw energievoorziening vastgesteld. Bepaalde onderde-len van uw afwasautomaat pauzeren tijdens deze piekbe-lasting.

Geluiden

Probleem Oorzaak en oplossing
Een knallend geluid uit de spoelruimte.	Een sproeiarm slaat tegen het serviesgoed aan.■ Onderbreek het programma en verplaats het serviesgoed dat de sproeiarm in de weg zit.
Een rammelend geluid uit de spoelruimte.	Het serviesgoed beweegt in de spoelruimte.■ Onderbreek het programma en ruim het serviesgoed zo in dat het niet meer rammelt.
	Er bevindt zich een voorwerp in de afvoerpomp dat er niet hoort, bijvoorbeeld een kersenpit.■ Verwijder dit voorwerp uit de afvoerpomp (zie “Afvoerpomp en terugslagklep reinigen”).
Knallende geluiden in de waterleiding.	Dit wordt mogelijk veroorzaakt door de waterleiding ter plaatse c.q. door een waterleiding met een te geringe diameter.Dit heeft geen invloed op de werking van de afwasauto-maat.■ Neem eventueel contact op met een installateur.

Teleurstellend spoelresultaat

Probleem Oorzaak en oplossing
Het serviesgoed is niet schoon.	Het serviesgoed is niet goed geplaatst. De waterstralen konden er niet bij.■ Houdt u zich aan de aanwijzingen uit het hoofdstuk “Gebruik, Spoelgoed inruimen”.
	Het gekozen programma was niet geschikt.■ Kies een geschikt programma (zie “Programma-overzicht”).
	Er is te weinig reinigingsmiddel gedoseerd.■ Gebruik meer reinigingsmiddel.
	Het reinigingsmiddel is niet geschikt voor de verontreini-ging.■ Ga over op een ander reinigingsmiddel.
	De sproeiarmen zijn door servies geblokkeerd.■ Verplaats het servies en draai de sproeiarmen een keer met de hand.
	De zeefcombinatie is niet schoon of niet goed geplaatst. Als gevolg daarvan kunnen ook de sproeikoppen verstopt zijn.■ Reinig de zeefcombinatie of plaats deze goed.■ Reinig indien nodig ook de sproeikoppen (zie “Reiniging en onderhoud”).
	De terugslapklep is in geopende toestand geblokkeerd. Er is vuil water in de spoelruimte teruggestroomd.■ Reinig de afvoerpomp en de terugslagklep (zie “Sto-ringen verhelpen”).
	Wijzig eventueel de temperatuur en/of de houdtijd van het gebruikte programma.■ Voer de gewenste aanpassing uit (zie “Extra instellingen, Extra functies”).
Op glazen en bestek ont-staan sluiers. Glaswerk krijgt een blauwe glans. De afzettingen kunnen worden afgewist.	Er is te veel naspoelmiddel gedoseerd.■ Verlaag de doseerhoeveelheid (zie “Extra instellingen, Extra functies, Doseersystemen”).
Het serviesgoed wordt niet droog of er zitten vlekken op glazen en bestek.	Er is te weinig naspoelmiddel gedoseerd of het reservoir is leeg.■ Vul het reservoir, doseer meer naspoelmiddel of neem een ander naspoelmiddel (zie “Naspoelmiddel doseren”).
Het droogresultaat valt bij vaatwassers met Dry+ te-gen.	Geen storing!De droogtijd was niet voldoende voor het serviesgoed.■ Verleng de actieve droogtijd (zie het hoofdstuk “Instell-lingen”, Dry+”).
Er vormt zich een wit laag-je op het servies. De glazen en het bestek worden dof. De afzettingen kunnen worden afgewist.	Er is te weinig naspoelmiddel gedoseerd.■ Verhoog de dosering (via “Extra instellingen, Extra functies, Doseersystemen”).
	Er zit geen zout in het zoutreservoir.■ Vul regenereerzout bij (zie “Het doseren van regenereer-zout”).
	U heeft bij het programmeren van de waterhardheid een te lage waarde ingesteld.■ Stel de juiste waarde in (zie “Extra instellingen, Water-hardheid”).
De glazen krijgen een bruin-blauwe kleur. De aanslag kan niet worden afgeveegd.	Het reinigingsmiddel bevat stoffen die zich op de glazen hebben afgezet.■ Ga direct over op een ander reinigingsmiddel.
Glazen worden dof en ver-kleuren. De aanslag is niet te verwijderen.	De glazen kunnen niet in de afwasautomaat worden afge-wassen.■ Koop glazen die wel geschikt zijn voor de afwasauto-maat.
Er zitten nog theevlekken of lippenstift op het ser-vies.	De temperatuur van het gekozen programma is te laag ge-weest.■ Kies een programma met een hogere temperatuur.
	De bleekwerking van het reinigingsmiddel is te gering.■ Ga over op een ander reinigingsmiddel.
Kunststof delen zijn ver-kleurd.	Natuurlijke kleurstoffen, bijvoorbeeld van wortels of toma-ten, kunnen hiervan de oorzaak zijn. De hoeveelheid reini-gingsmiddel of de bleekwerking ervan is voor deze kleur-stoffen te gering geweest.■ Gebruik meer reinigingsmiddel (zie “Bediening, Reini-gingsmiddel”).Delen die al verkleurd zijn, krijgen hun oorspronkelijke kleur niet terug.
Er zitten roestvlekken op het bestek.	Na het bijvullen van het reservoir voor regenereerzout is het programma “Koud” niet gestart. De zoutresten zijn met het reinigingswater meegevoerd.■ Start na het doseren van regenereerzout het program-ma “Koud” (zonder spoelgoed).
	De betreffende delen zijn onvoldoende roestbestendig.Koop bestek dat geschikt is voor de afwasautomaat.

Zeefje in de schroefkoppeling van de watertoevoer reinigen

Om de watertoevoerslang tegen verontreini- gingen in het water te beschermen is in de schroefkoppeling een zeefje ingebouwd.

Wanneer het zeefje vuil is, loopt er te weinig water in de spoelruimte.

De kunststof behuizing van de water- fventielen bevat een elektrisch on- eel.

Dompel dit niet in vloeistof.

■ Schroef de watertoevoerslang weer aan de kraan. Let er daarbij op dat schroef-koppeling en kraan precies op elkaar passen.
■ Draai de kraan open.

Loopt er nog water uit, dan heeft u de schroefkoppeling niet vast genoeg aangedraaid of scheef op de kraan gedraaid.

■ Zet de watertoevoerslang recht op de kraan en schroef ze stevig aan elkaar vast.

Tip

Bevat het water veel bezinksel, dan raden wij u aan om een grote zeef in de schroef-koppeling van de watertoevoer aan te brengen.

Een dergelijk zeefje is leverbaar bij de Miele- vakhandelaar en rechtstreeks bij Miele.

Zeefje reinigen

■ Haal de spanning van het apparaat door het eerst uit te schakelen en daarna de stekker uit het stopcontact te trekken.
■ Draai de waterkraan dicht.
■ Schroef de toevoerslang van de kraan af.

■ Pak het rubberen dichtingsringetje uit de schroefkoppeling.
■ Trek het zeefje er met een combinatie- of punttang uit en reinig het.
■ Zet het zeefje en het rubberen dichtingsringetje er weer in. Let er daarbij op dat ze allebei goed zitten!

Afvoerpomp en terugslagklep reinigen

Als u na afloop van een spoelprogramma (behalve bij het programma Superkort) vaststelt dat het spoelwater niet is afgepompt, dan kan het zijn dat de afvoerpomp of de terugslagklep door iets wordt geblokkeerd. Dit kan gemakkelijk worden verwijderd.

■ Haal de spanning van de bedrijfsafwasautomaat door het apparaat uit te schakelen en de stekker uit de contactdoos te halen of de zekering dan wel de hoofdschakelaar van de huisinstallatie uit te schakelen.
■ Haal de zeefcombinatie uit de spoelruimte (zie het hoofdstuk "Reiniging en onderhoud").

■ Open de afsluitbeugel.
- Til de terugslagklep er naar boven toe af en spoel deze onder stromend water goed af.
■ Het ontluchtingsgaatje aan de buitenkant van de terugslagklep (alleen zichtbaar als deze is uitgebouwd) mag niet verstopt zijn. Maak het ontluchtingsgaatje zo nodig met een spits voorwerp weer open.

Onder de terugslagklep bevindt zich de afvoerpomp. (Pijl)

■ Controleer of de afvoerpomp eventueel door een voorwerp wordt geblokkeerd voordat u de terugslagklep plaatst.
■ Plaats de terugslagklep zorgvuldig terug en vergrendel deze met de afsluitbeugel.

Programma-overzicht

Programma Toepassing	Reinigingsmiddel	(indien niet vloeibaar)
		Dosering op basis van Miele-reini-gingsproducten.Neem de aanwijzingen van de fabri-kant in acht!
Kort	Snel programma voor licht vervuild spoelgoed met verse, niet vastzit-tende verontreinigingen.	20-25 gof 1 tab
Universeel	Voor normaal verontreinigd spoelgoed. 20-25 g	of 1 tab
Intensief	Voor sterk verontreinigd spoelgoed. 20-25 g	of 1 tab
Bestek	Speciaal programma voor bestek. 20-25 g	of 1 tab
Superkort	Snel programma voor continu gebruikt, licht vervuild spoelgoed met verse, niet vastzittende verontreinigingen.	20-25gOp de binnenkant van de deur
^i Bierglazen (afhankelijk van het model)	Speciaal programma voor bierglazen.De glazen drogen na afloop van het programma niet op. U moet de glazen eventueel dus nog met de hand afdrogen.	20-25 gof 1 tab
Hygiène	Voor de hygiënische behandeling van het spoelgoed. 20-25 g	of 1 tab
^i Glazen (afhankelijk van het model)	Speciaal glazenprogramma. 20-25 g	of 1 tab
Kunststof	Speciaal kunststofprogramma, ook voor licht spoelgoed. 20-25 g	of 1 tab
EnergieSpaar	Energiebesparend programma waarbij bij normaal verontreinigd spoel-goed de water- en energiebesparing het grootst is.	20-25 gof 1 tab
Regeneratie	Handmatig uitvoeren van de regeneratie.Hiermee kunt u voorkomen dat u tijdens een drukke periode verplicht moet regenereren.
Koud	Afspoelen van sterk verontreinigd spoelgoed om vooraf vuil te verwij-deren of te voorkomen dat het vuil erg indroogt.Verwijderen van zoutresten na het vullen van het zoutreservoir.
Afpompen	Voor het afpompen van het spoelwater, bijvoorbeeld als het spoelwa-ter bij het programma Superkort moet worden ververst of als er een programma is gestopt.

Programmaverloop
1. Voorspoelen	2. Voorspoelen	3. Reinigen (1)/(2)	4. Tussen-spoelen	5. Tussen-spoelen	6. Naspoelen (1)/(2)	7. Dry+ (afhankelijk van het model)
X		X 55 °C 1 min		(X) X	60 °C/80 °C(4) 1 min	X
X		X 55 °C 2 min	X (X) X		60 °C/80 °C(4) 1 min	X
XXX		65 °C 3 min	X (X) X		60 °C/80 °C(4) 1 min	X
	X	X 60 °C 2 min	X (X) X		55 °C/70 °C(4) 1 min	X
		X 55 °C 30 s		(X) X *)	55 °C 30 s	-
		X 50 °C 1 min	X (X) X		-(3) 1 min	-
X		X 60 °C 3 min	X (X) X		70 °C/80 °C(4) 10 min	X
		X 50 °C 1 min	X (X) X		50 °C/70 °C(4) 1 min	X
X		X 50 °C 5 min	X (X) X		60 °C/80 °C(4) 1 min	X
		X 46 °C 10 min	X (X) X		50 °C/70 °C(4) 2 min	X
Regeneratieverloop			X
	X

\*) Belangrijke aanwijzing bij het programma Superkort

Bij het programma Superkort wordt het water van het naspoelen na afloop van het programma niet afgepompt. Het wordt als reini-gingswater voor het volgende Superkort-programma gebruikt.

Wordt de watertemperatuur lager dan 40 °C of wordt er een ander programma gestart, dan wordt het naspoelwater bij de start van het programma automatisch afgepompt.

X = aflopende programmastappen

(X) = optionele extra programmastappen (zie het hoofdstuk "Extra instellingen, extra functies")

(1) Temperatuurwijziging van 30–85 °C (zie het hoofdstuk "Extra instellingen, extra functies"). Temperatuurverhoging bij het programma Superkort tot max. 70 °C
(2) Wijziging houdtijd van 0–10 minuten (zie het hoofdstuk "Extra instellingen, extra functies"). Wijziging houdtijd bij het programma Superkort van 0–300 seconden.
(3) Zonder naspoelmiddel en met koud water.
(4) Temperatuurverhoging bij actieve droging Dry+ (afhankelijk van het model)

Miele Service

Als u een storing niet met de aanwijzingen uit deze gebruiksaanwijzing kunt verhelpen, noteer dan de storingscode in het display en neem contact op met:

• uw Miele-vakhandelaar of
• de Miele Service

Het telefoonnummer van de Miele Service vindt u op de achterkant van deze gebruiksaanwijzing.

■ Voor een goede en vlotte afhandeling moet de Miele Service het type en het 8-cijferige serienummer van de bedrijfsafwasautomaat weten.

Beide gegevens vindt u op het typeplaatje dat bovenaan in de deursponning is aan- gebracht.

Plaatsen

Pas op voor schade door condenswa-

In de directe omgeving van de bedrijfsaf-wasautomaat mag uitsluitend meubilair voor professioneel gebruik worden gebruikt. Andere meubels kunnen door de condens beschadigd raken.

Plaats alleen meubels die geschikt zijn voor professioneel gebruik.

De bedrijfsafwasautomaat moet stabiel en waterpas worden opgesteld. Oneffenheden in de vloer en de hoogte van het apparaat kunnen worden gecompenseerd met de 4 stelvoeten.

Als de bedrijfsafwasautomaat naast andere apparaten of meubels wordt geplaatst of in een nis, dan moet deze minstens 600 mm breed en 600 mm diep zijn.

Vaatwassers met actieve droging hebben een nisdiepte van 580 mm nodig.

Onderbouwen

Gevaar door kantelen van het appa-

De onderbouwmodellen moeten correct worden ingebouwd. Plaats de bedrijfsaf-wasautomaat alleen onder een doorlo-pend werkblad dat aan de keukenkasten eromheen is vastgeschroefd.

Plaats de vaatwasser onder een vastgeschroefd doorlopend werkblad.

Als de bedrijfsafwasautomaat onder een doorlopend werkblad wordt geplaatst, dan moet de inbouwruimte minstens 600 mm breed, 600 mm diep en 820 mm hoog zijn. Vaatwassers met actieve droging hebben een inbouwruimte met een diepte van 580 mm nodig.

Draai de stelvoeten voor de hoogteverstelling er niet meer dan 60 mm uit.

Verstelbaar sokkelpaneel (afhankelijk van het model)

Vaatwassers met interne dosering of actieve droging hebben een verstelbaar sokkelpaneel.

■ Stel de vaatwasser goed af.
■ Draai de beide schroeven rechts en links op de sokkel los.
■ Trek de binnenkant van de sokkel omlaag tot op de vloer.
■ Draai de schroeven weer stevig vast.

Bovenblad verwijderen

Als er een bovenblad is, kunt u dit als volgt verwijderen:

■ Draai de beide veiligheidsschroeven aan de achterkant van de bedrijfsafwasauto- maat er met een schroevendraaier uit.

■ Open de deur.

■ Draai de linker en de rechter bevestigingsschroef er met een schroevendraaier uit.
■ Verwijder het bovenblad naar boven toe.

Bedrijfsafwasautomaat stellen en vast-schroeven

Om de stabiliteit te waarborgen, moet de bedrijfsafwasautomaat na het stellen aan het werkblad worden vastgeschroefd.

Plaatsen

■ Schroef de bedrijfsafwasautomaat na het stellen vast aan het doorlopende werkblad.

Draai de schroeven, terwijl de deur open is, links en rechts door de gaten van de voorste lijst in het werkblad vast.

Bij werkbladen van roestvrij staal of steen moet de bedrijfsafwasautomaat met de zijkanten aan de linker- en rechterkast worden bevestigd (twee schroeven per kant).

Speciale schroeven (4 x 27/Torx T20) vindt u bij de meegeleverde accessoires.

Hiervoor moeten, vóór de deurdichting, ga- ten in de zijwand worden geboord.

Bij de onderbouwvariant met actieve dro- ging zijn de gaten in de zijwanden al aanwe- zig.

Om de beluchting van de circulatiepomp niet te belemmeren, mogen na de onderbouw de spleten tussen bedrijfsafwasautomaten en ernaast staande kasten of apparaten niet met siliconenkit worden afgedicht.

Afhankelijk van de onderbouwsituatie kunt u de bijgeleverde roestvrijstalen afdekplaat onder het werkblad aanbrengen. De onder-

kant van het werkblad wordt door de roestvrijstalen afdekplaat beschermd tegen beschadigingen door waterdamp.

Plaats van opstelling wijzigen

Draai de stelvoeten helemaal in voordat u de bedrijfsafwasautomaat verplaatst, zodat deze niet beschadigd worden.

⚠️ Pas op voor schade door onderdelen te gebruiken om te dragen.

Til de bedrijfsafwasautomaat niet aan de uitstekende onderdelen op, zoals het bedieningspaneel.

Deze kunnen afscheuren.

Pak bij het transport geen uitstekende onderdelen vast.

⚠️ Pas op voor beschadiging door transport met een steekwagen.

Door de bedrijfsafwasautomaat na het uitpakken met een steekwagen te vervoeren, kan deze beschadigd raken.

Vervoer de bedrijfsafwasautomaat uitsluitend in de originele verpakking met een steekwagen. Als de bedrijfsafwasautomaat na het uitpakken moet worden vervoerd, moet deze op een doorlopend onderlegstuk worden gezet.

Elektrische aansluiting

Gevaar door ondeskundige aansluiting e elektriciteit

Alle werkzaamheden ten aanzien van de elektrische aansluiting mogen alleen door een toegelaten of erkende elektricien worden uitgevoerd.

Laat de elektrische aansluiting door een erkende vakkracht uitvoeren.

• De elektrische installatie moet volgens de daarvoor geldende normen (zoals NEN 1010) zijn geïnstalleerd.
• De aansluiting op de contactdoos dient aan alle voorschriften te voldoen. De contactdoos moet ook na de plaatsing van het apparaat toegankelijk zijn. Bij reparaties of onderhoudswerkzaamheden kan dan eenvoudig een veiligheidscontrole conform NEN 3140 worden uitgevoerd.
• Bij een vaste aansluiting dient een hoofdschakelaar te worden geplaatst, waarmee het apparaat met alle polen van het net kan worden losgekoppeld. Deze hoofdschakelaar dient een contactopeningsbreedte te hebben van ten minste 3 mm en moet in de nulstand vergrendelbaar zijn.
• De elektrische installatie waarop het apparaat wordt aangesloten, moet zijn voorzien van een aardlekschakelaar (30 mA, volgens de betreffende EU-richtlijnen).
• Het apparaat moet zijn geaard.
• Bij vervanging van de aansluitkabel mag alleen een originele Miele-kabel worden gebruikt.
• Voor de technische gegevens zie het typeplaatje of het bijgevoegde schakelschema.

Het apparaat mag uitsluitend worden gebruikt met de spanning, frequentie en zekering die op het typeplaatje staan aangegeven.

Omschakeling van de automaat is mogelijk volgens het bijgevoegde omschakelschema en het schakelschema.

Een omschakelafbeelding en typeplaatje zijn bij de bedrijfsafwasautomaat gevoegd of erop aangebracht.

Aarddraad aansluiten

Achter op de automaat bevindt zich een speciale schroef voor het aansluiten van de aarddraad.

Piekbelastingsschakelaar

De bedrijfsafwasautomaat is geschikt voor opname in een energiemanagementsysteem. Hiervoor moet de bedrijfsafwasautomaat door de Miele Service technisch worden aangepast en moet de besturing daarop worden ingesteld.

Voor meer informatie kunt u contact opne- men met de Miele Service.

Bij uitschakeling wegens piekbelasting worden afzonderlijke componenten van de bedrijfsafwasautomaat, bijv. de verwarming, tijdelijk uitgeschakeld. De bedrijfsafwasautomaat zelf blijft ingeschakeld en een lo-pend programma wordt niet onderbroken. Als een van de uitgeschakelde componenten tijdens een programmafase nodig is, wordt het programma met de duur van de uitschakeling wegens piekbelasting ver-lengd.

Als er sprake is van een piekbelasting verschijnt dat op de 3e regel van het display, bijvoorbeeld:

Universeel

Temperatuur

55 ^+ C

Piekbelasting

Watertoevoer aansluiten

Gezondheidsrisico door proceschemie

Het water in de vaatwasser is geen drinkwater!

Drink geen water uit de vaatwasser

Afneembare slangensets mogen niet opnieuw worden gebruikt. Gebruik de bij de bedrijfsafwasautomaat geleverde slangensets.

• De bedrijfsafwasautomaat moet volgens de plaatselijke voorschriften op de water-leiding worden aangesloten.
• Het water moet ten minste voldoen aan de eisen van de Europese drinkwaterverordening. Een hoog ijzergehalte kan corrosie aan het spoelgoed en aan de bedrijfsafwasautomaat tot gevolg hebben. Bij een chloridegehalte van meer dan 100 mg/l neemt het corrosierisico voor het spoelgoed aanzienlijk toe.
• In bepaalde regio's (bijvoorbeeld in de Alpen) zijn vanwege de specifieke watersamenstelling afzettingen mogelijk. In dergelijke gevallen moet voor de bedrijfsafwasautomaat onthard water worden gebruikt.
• Een terugslagklep is niet vereist. De bedrijfsafwasautomaat voldoet aan de Europese normen voor de bescherming van drinkwater.
• De waterdruk (stromingsdruk) moet ten minste 200 kPa overdruk bedragen (100 kPa = 1 bar). Bij een waterdruk van minder dan 200 kPa wordt de toevoertijd van het water automatisch langer. De maximaal toegestane statische druk bedraagt 1000 kPa (overdruk). Als de waterdruk buiten het bereik van 200–1000 kPa liegt, informeert u dan bij de Miele Service naar de te nemen maatregelen.
• Standaard is de bedrijfsafwasautomaat voorzien van een aansluiting voor koud (blauwe markering) en warm water (rode marking) tot max. 65 °C. Sluit de toevoerslangen aan op de kranen voor koud en warm water.

- Als er geen warmwaterleiding is, moet de toevoerslang met de rode marking voor de warmwateraansluiting ook op koud water worden aangesloten.

- Voor de aansluiting is er ter plaatse een kraan met 3/4"-schroefkoppeling noodzakelijk. Deze kraan moet goed toegankelijk zijn, omdat u de watertoevoer moet afsluiten als u de automaat niet gebruikt.

- De toevoerslang is een ca. 1,7 m lange drukslang (DN 10) met een 3/4"-schroef-koppeling. Een 1,5 m lange, flexibele metalen slang (testdruk 140 bar) voor verlen-ging is leverbaar. De zeef in de schroef-koppeling mag niet worden verwijderd.

- Installeer de grote zeef (is bijgeleverd) tussen de kraan en de toevoerslang (afb. zie het hoofdstuk "Storingen verhelpen, zeven in de watertoevoer reinigen").

⚠️ Beschadiging door het inkorten van de slang.

De toevoerslangen mogen niet worden beschadigd of ingekort.

Kort de toevoerslangen niet in.

Neem ook de bijgevoegde installatietekening in acht.

Waterafvoer aansluiten

• De afvoer van de bedrijfsafwasautomaat is voorzien van een terugslagklep, zodat afvoerwater niet via de afvoerslang in de bedrijfsafwasautomaat kan stromen.
• De bedrijfsafwasautomaat moet bij voorkeur op een apart, ter plaatse aanwezig afvoersysteem worden aangesloten. Als dat niet mogelijk is, adviseren wij de automaat aan te sluiten op een sifon met twee kamers. De ter plaatse aanwezige aansluiting moet, gemeten vanaf de onderkant van het apparaat, op een hoogte tussen 0,3 m en 1 m liggen. Als de aansluiting lager ligt dan 0,3 m, leg de afvoerslang dan in een bocht op een hoogte van ten minste 0,3 m.
• De bedrijfsafwasautomaat is voorzien van een flexibele afvoerslang van ca. 1,5 m (diameter 22 mm binnenwerks). Voor de aansluiting van de slang worden slang-klemmen bijgeleverd.
• De afvoerslang mag niet worden ingekort. De slang kan met een verbindingsstuk en een extra slang worden verlengd. De afvoerleiding mag niet langer zijn dan 4 m.
• Het afvoersysteem moet een capaciteit hebben van ten minste 16 l/minuut.

⚠ Schade door spanning bij de slang. De afvoerslang moet zonder knikken worden gelegd. Op de slang mag geen druk of trekkracht worden uitgeoefend.

Let erop dat de afvoerslang zonder knikken moet worden gelegd. Op de slang mag geen druk of trekkracht worden uitgeoefend.

Gebruik de bijgevoegde installatietekening!

Technische gegevens

Hoogte 820 mm (verstelbaar + 60 mm)
Hoogte met bovenblad 835 mm (verstelbaar	+ 60 mm)
Breedte 598 mm
DiepteDiepte bij geopende deur	580 mm1.180 mm
Gewicht (netto) 70 kg
Spanning, aansluitwaarde, zekering zie typeplaatje
Aansluitkabel ca. 1,7 m
Watertemperatuur:KoudwateraansluitingWarmwateraansluiting	max. 20 °Cmax. 65 °C
Statische waterdruk max. 1.000 kPa (10 bar)	overdruk
Aanbevolen waterdruk:aansluiting koud en warm water	200 kPa (2 bar) overdruk
Minimale waterdruk:aansluiting koud en warm water	40 kPa (0,4 bar) overdruk
Opvoerhoogte min. 0,3 m, max. 1,0 m
Afpomplengte max. 4,0 m
Omgevingstemperatuur 5 °C tot 40 °C
Relatieve luchtvochtigheidmaximaallineair afnemend tot	80% voor temperaturen tot 31 °C50% voor temperaturen tot 40 °C
Toevoerslangen ca. 1,7 m
Afvoerslang ca. 1,5 m
Beschermingsgraad (volgens NEN-EN-IEC 60529)	IP21
GeluidsemissiewaardenGeluidsvermogen LwAGeluidsdrukniveau LpA	onderbouwapparaat met houten lijst voor apparaatsokkel in kort programma59 dB(A)47 dB (A)
Keurmerk VDE, EMC ontstoord
CE-kenmerk	2006/42/EG machinerichtlijn
Adres fabrikant Miele & Cie. KG, Carl-Miele-Straße 29,33332 Gütersloh, Germany

Nederland:

Miele Professional

De Limiet 2, Postbus 166, 4130 ED VIANEN

Afdeling Customer Service Professional

Tel.: [phone], Fax: [phone]

E-mail: [e-mail] (verkoop & algemene vragen)

E-mail: [e-mail] (service & onderhoud)

Website: www.miele-professional.nl

België / Belgique:

nv Miele België / S.A. Miele Belgique
