Type product	Condenserende modulerende cv-ketel (combiketel)
Merk	Atag
Model	P35EC
Afmetingen (hxbxd)	440 x 310 x 250 mm (schatting)
Gewicht	Ca. 35 kg (schatting)
Elektrische voeding	230 V / 50 Hz
Nominaal vermogen verwarming	35 kW (schatting)
Nominaal vermogen warm water	35 kW (schatting)
Gaskeur classificatie	HR (Hoog Rendement), SV (Schone Verbranding), CW (Comfortklasse Warmwater: CW3-CW6)
Display en bediening	LCD-display met toetsen voor programma- en temperatuurinstelling
Programma's	Warmwater (WW) en verwarming (CV) apart in-/uitschakelbaar
Eco-functie warm water	Ja, schakelbaar via ECO-toets (uitschakelen comfortfunctie)
Informatiefunctie	Ja, via ECO-toets 6 sec. ingedrukt houden: toont aanvoer-, retour-, warmwatertemperatuur, druk, debiet, etc.
Reset-toets	Ja, voor het resetten van storingen
Vorstbeveiliging	Automatisch (met buitenvoeler) of handmatig via toetsen
Waterdruk weergave	Standaard op display; bij te lage druk (<0,7 bar) code 108, bij te hoge druk (>3,0 bar) code 109
Bijvullen cv-installatie	Handmatig via vulslang; ontluchtingsprogramma na vullen
Veiligheid	Vlam- en pompindicatie, storingscodes, gas- en elektrische veiligheid
Onderhoud	Periodiek onderhoud door erkend installateur; gebruiker kan mantel reinigen met niet-agressief middel
Milieu en afvalverwerking	Inleveren bij inzamelpunt voor EEA; recycling van metalen en kunststof

Veelgestelde vragen - P35EC Atag

Hoe stel ik de warmwatertemperatuur in op mijn Atag P35EC?

Druk kort op de + of - toets bij het warmwaterprogramma; het display toont knipperend de ingestelde waarde. Druk op + of - om de temperatuur te wijzigen. De gekozen waarde is direct actief.

Wat betekent het ECO-symbool op het display?

Het ECO-symbool geeft aan dat de Comfortfunctie voor warm water is uitgeschakeld. De ketel reageert dan iets trager op warmwatervraag, maar bespaart energie. Druk kort op de ECO-toets om te schakelen tussen ECO- en Comfort-functie.

Hoe kan ik de waterdruk van mijn cv-installatie controleren?

De actuele waterdruk wordt standaard op het display getoond. De gewenste bedrijfsdruk in koude toestand is 1,5-1,7 bar. Bij te lage druk verschijnt storingscode 1P4 of 108, bij te hoge druk code 109.

Wat moet ik doen als de ketel een storing aangeeft met een code?

Probeer eerst de Reset-toets in te drukken. Als de storing aanhoudt, neem dan contact op met uw installateur en geef de storingscode door. Voorbeelden: code 108 = waterdruk te laag, code 109 = waterdruk te hoog, code 501 = ionisatiestoring.

Hoe vul ik de cv-installatie bij?

Sluit een vulslang aan op de koudwaterkraan en de vul-/aftapkraan van de installatie. Vul de slang met water, open beide kranen en vul langzaam tot 1,5-1,7 bar (gebruik ECO-toets om A6 waterdruk te bekijken). Sluit de kranen, koppel de slang los. Het ontluchtingsprogramma (P) start automatisch.

Kan ik de ketel uitschakelen voor vakantie?

Ja. Zet de kamerthermostaat laag en schakel het warmwaterprogramma uit door op de – toets te drukken tot '-' verschijnt. Schakel ook het verwarmingsprogramma uit op dezelfde manier. Bij een Atag One of andere thermostaat met vakantieprogramma kunt u die functie gebruiken.

Wat is de vorstbeveiliging en hoe werkt deze?

De ketel heeft een automatische vorstbeveiliging die de pomp en brander inschakelt bij vorstgevaar. Dit wordt getoond door een knipperend pompsymbool. Als er geen buitenvoeler is, kunt u de pomp handmatig continu inschakelen door beide – toetsen 6 seconden ingedrukt te houden.

Hoe vraag ik ketelinformatie op, zoals aanvoertemperatuur?

Houd de ECO-toets 6 seconden ingedrukt. Gebruik de scroll-toetsen om door parameters te bladeren: A0 = aanvoertemperatuur, A1 = retourtemperatuur, A2 = warmwatertemperatuur, A6 = waterdruk, etc. Druk op ESC om terug te keren.

Welke onderhoudswerkzaamheden kan ik zelf uitvoeren?

U kunt de mantel van de ketel reinigen met een normaal, niet-agressief reinigingsmiddel. Laat periodiek onderhoud over aan een erkend installateur. Bij lekkages of storingen altijd professionele hulp inschakelen.

Wat moet ik doen bij gaslucht?

Geen open vuur, niet roken, geen elektrische schakelaars bedienen, geen telefoon gebruiken. Sluit de gashoofdkraan, open ramen en deuren, waarschuw huisbewoners en verlaat het gebouw. Bel de gasleverancier of installateur pas buiten.

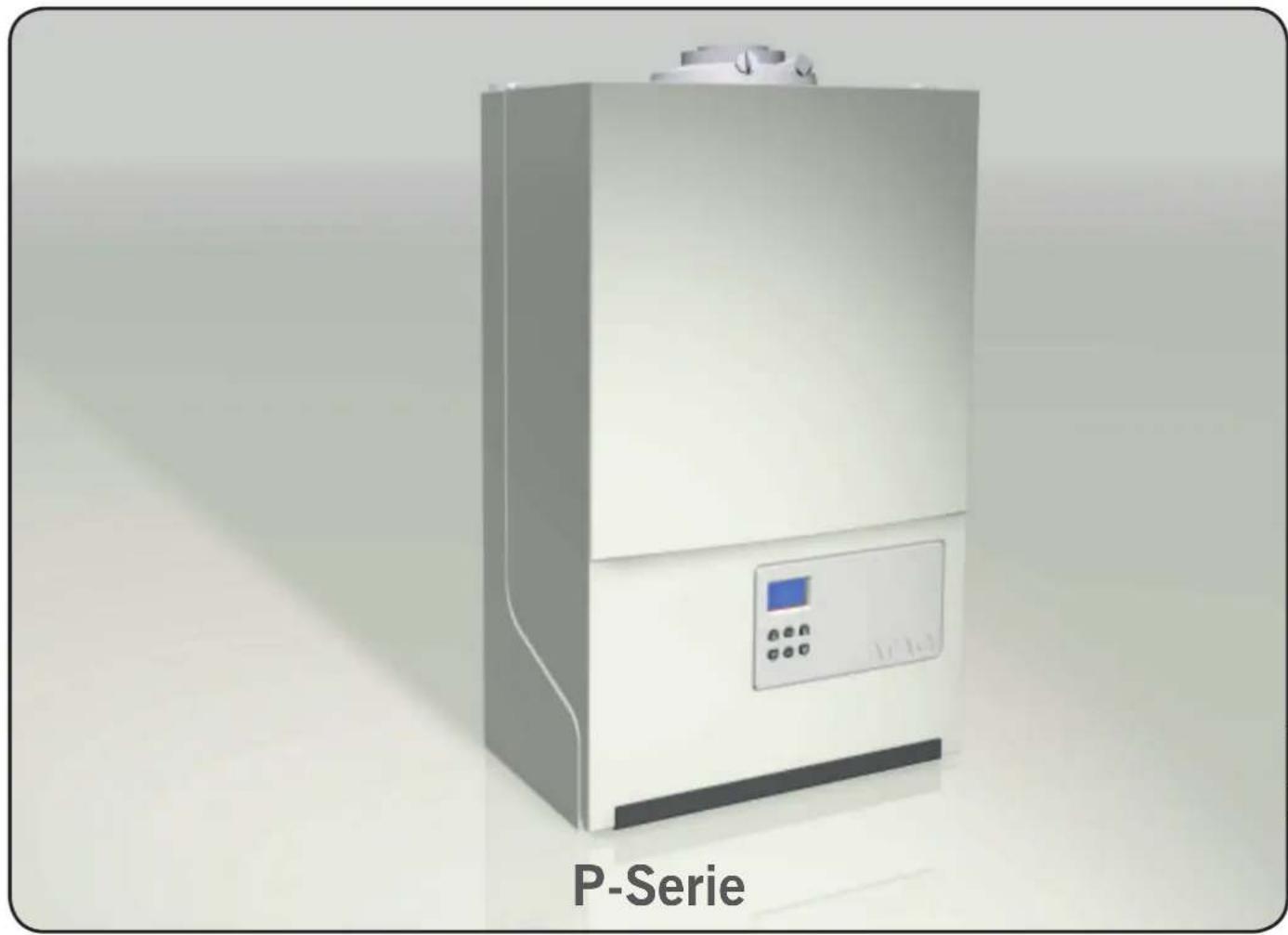

GEBRUIKSAANWIJZING P35EC Atag

Gebruikshandleiding Installatie- en servicemanual

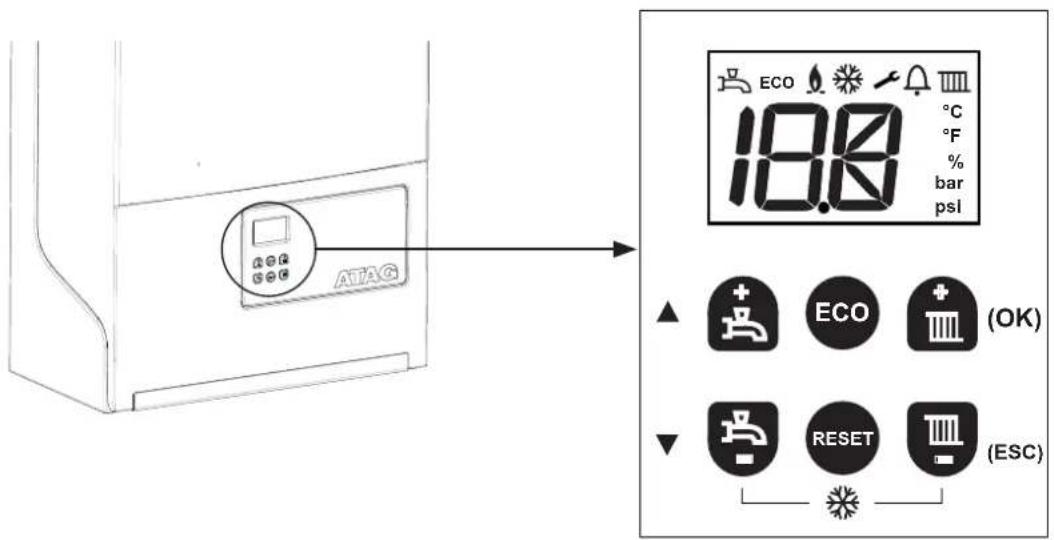

Korte verklaring van symbolen en tekens van het display en toetsen

WW Zichtbaar indien warmwaterprogramma is ingeschakeld. Knippert bij warmtevraag voor warm water.

Error Storingsindicatie (weergave met code).

Sleutel Service-functie of blokkering.

Pomp Zichtbaar indien pomp op continu is ingeschakeld. Knippert indien vorstbescherming actief is.

ECO Zichtbaar indien Comfortfunctie voor warmwater is uitgeschakeld.

Vlam Zichtbaar indien ketel in bedrijf is voor verwarming of warm water.

CV Zichtbaar indien verwarmingsprogramma is ingeschakeld. Knippert bij warmtevraag voor verwarming.

ok CV-programma Aan/Uit Keteltemperatuur instellen (max. aanvoertemperatuur)

esc nevenfunctie: OK en Escape

ECO-functie warm water aan/uit Info-toets: de ECO-toets 6 seconden ingedrukt houden om ketelinformatie op te vragen

RESET-toets, voor het resetten van storingen

Warmwaterprogramma Aan/Uit Warmwatertemperatuur instellen (WW)

nevenfunctie: Scroll en +/-functie

Pomp continu (deze 2 toetsen 6 seconden ingedrukt houden)

Inhoud Gebruikshandleiding

1. Inleiding 4
2. Veiligheid 4
3. Ketelbeschrijving ....5
4. Display en toetsen....6

4.1 Warmwater- en verwarmingsprogramma ....7
4.2 Eco-functie warm water (alleen combiketel) 8
4.3 Opvragen van ketelinformatie (info-functie) 8

4.4 Reset-toets 9
4.5 Vorstbeveiliging 9

1. Bijvullen cv-installatie 10
2. Buiten bedrijf stellen van de ketel....12
3. Storing, onderhoud en garantie 13
4. Milieu en afvalverwerking 14

Let op!

Het is in uw belang dat wij weten dat u een ATAG product heeft. Stuur daarom de Garantiekaart volledig ingevuld aan ons retour. Alleen zo kunnen wij u volledig van dienst zijn.

Inhoud Installatie & Service Manual

1 Inleiding....18
2 Regelgeving....18
3 Technische specificaties....20
4 Afmetingen 22
5 Leveringsomvang 24
6 Ketelbeschrijving 24
7 Ophangen van de ketel 26
8 Aansluiten van de ketel 27
9 Elektrische aansluiting....41
10 Vullen en ontluchten van ketel en cv-installatie 46
11 Ketelregeling....47
12 In werking stellen van de ketel 49
13 Buiten bedrijf stellen 55
14 Onderhoud....55
15 Onderhoudswerkzaamheden 60
16 Storingsmelding 65

Bijlage A Toevoegmiddelen systeemwater 67

Bijlage B Weerstandstabel....68

Bijlage C Conformiteitsverklaring....69

Werkzaamheden aan het toestel mogen alleen door gekwalifi ceerd personeel met gekalibreerde apparatuur plaatsvinden.

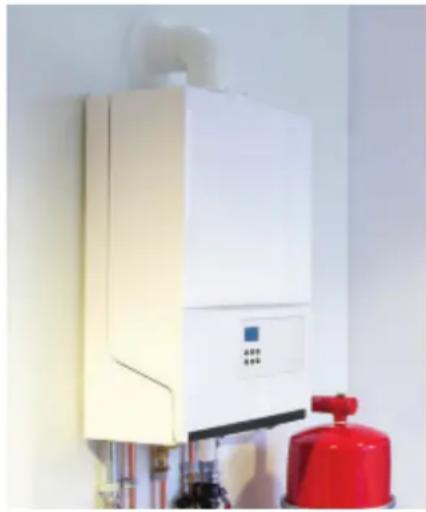

1 Inleiding

Deze gebruikshandleiding beschrijft de werking en de bediening van de ATAG P-Serie cv-ketel. Dit deel van de handleiding is bedoeld voor de gebruiker. Voor installatie en in bedrijf stellen zie het installatievoorschrift voor de installateur (pag. 15).

Lees deze gebruikshandleiding goed door voordat u enige handeling aan het systeem verricht.

Raadpleeg bij twijfel en storingen altijd uw installateur.

ATAG Verwarming behoudt zich het recht voor om haar producten te wijzigen zonder voorafgaande mededeling.

2 Veiligheid

Werkzaamheden aan de ketel mogen alleen door gekwalifi ceerd personeel met gekalibreerde apparatuur plaatsvinden. Bij vervanging van onderdelen mogen uitsluitend ATAG Service-onderdelen toegepast worden.

Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies over het veilig gebruik van het apparaat hebben gekregen en de daaruit voortvloeiende risico's begrijpen.

Kinderen mogen niet met het apparaat spelen.

Schoonmaak en onderhoud door de gebruiker mag niet worden uitgevoerd door kinderen zonder toezicht.

Indien u gas ruikt:

• Geen open vuur! Niet roken!
• Geen licht in- of uitschakelen of andere elektrische schakelaars bedienen
• Geen telefoon gebruiken
• Gashoofdkraan sluiten
• Ramen en deuren openen
• Huisbewoners waarschuwen en gebouw verlaten
• Gasleverancier of installateur pas buiten het gebouw bellen

Corrosiebescherming

Gebruik geen sprays, chloor-houdende reinigingsmiddelen, oplosmiddelen, verf etc. in de omgeving van het toestel of bij de luchttoevoer van het toestel. Deze stoff en hebben een ongunstige invloed op het toestel en kunnen tot corrosie leiden met storingen tot gevolg.

Controle van het cv-water

Controleer regelmatig de waterdruk van de cv-installatie.

Gebruik bij het vullen altijd drinkwater.

Het toevoegen van chemische middelen zoals vorst- en corrosiebeschermingsmiddelen (inhibitoren) is toegestaan, mits voldaan is aan de waterkwaliteitsvoorschriften beschreven in de installatievoorschriften. Neem bij twijfel contact op met uw installateur.

Legionella

Na langdurige afwezigheid (langer dan 1 week) moet de drinkwaterinstallatie minimaal 5 minuten met volledig geopende warmwaterkraan in een goed geventileerde ruimte (open raam) gespoeld worden voordat er tapwater gebruikt wordt.

De tapwatertemperatuur mag niet lager ingesteld zijn dan 60°C.

3 Ketelbeschrijving

De ATAG P-Serie is een gesloten, condenserend en modulerende cv-ketel al of niet voorzien van een geïntegreerde warmwatervoorziening en voldoet aan de Europese norm (CE). De conformiteitsverklaring bevind zich achterin het installatievoorschrift.

Het gebruiksrendement van de ketel is zeer hoog, de stralings-, convectie- en stilstandsverliezen zijn laag. De uitstoot van schadelijke stoff en ligt ver beneden de hiervoor vastgestelde norm, zodat de ketel ruim voldoet aan de Gaskeur-eisen:

Gaskeur HR (Hoog Rendement)

Gaskeur SV (Schone Verbranding)

Gaskeur CW (Comfortklasse Warmwater)

Toelichting Gaskeur CW

Het CW-label maakt duidelijk in welke warmwaterklasse een ketel valt en voor welke toepassing de ketel het meest geschikt is. De tabel geeft hierover meer duidelijkheid. Voor meer informatie over Gaskeur: http://diensten.kiwa.nl/

Gaskeurlabels ATAG p-Serie

Gaskeur Comfortklasse Warmwater (CW)
	Toepassingsklassen	Keuken(60°C)	Douche(40°C)	Bad(40°C)
CW3	Keuken of douche of bad (100 l.)	≥ 3,5	10	≤ 12
CW4	Keuken of douche of bad (120 l.)	≥ 3,5	≥ 12,5	≤ 11
CW5	Keuken of douche of bad (150 l.)	≥ 3,5	≥ 12,5	≤ 10
CW6	Keuken en douche	≥ 3,5	≥ 12,5
	Keuken en bad (150 l.)	≥ 3,5	—	≤ 10
	Bad (200 l.)	—	—	≤ 10

≥ = Minimale waterhoeveelheid in liter/min.
≤ = Maximale tijdsduur in minuten

Vanaf fabriek is de ketel zo ingesteld dat de ketel voldoet aan Gaskeur CW (m.u.v. propaan). Alle eventuele wijzigingen doen het Gaskeurlabel teniet.

Indien op de ketel of thermostaat de warmwaterinstelling t.o.v. fabrieksinstelling gewijzigd wordt kan dit mogelijk de conformiteit met het Gaskeurlabel beinvloeden.

4 Display en toetsen

De ketel is aan de voorzijde voorzien van een display en toetsen.

De betekenis van de toetsen en symbolen zijn hieronder kort beschreven.

Het display toont standaard de actuele waterdruk in bar en de symbolen van de ingeschakelde programma's.

Betekenis van de symbolen op het display:

WW Zichtbaar indien warmwaterprogramma is ingeschakeld. Knippert bij warmtevraag voor warm water.

ECO ECO Zichtbaar indien Comfortfunctie voor warmwater is uitgeschakeld.

CV Zichtbaar indien verwarmingsprogramma is ingeschakeld. Knippert bij warmtevraag voor verwarming

Vlam Zichtbaar indien ketel in bedrijf is voor verwarming of warm water.

Error Storingsindicatie (weergave met code).

Sleutel Service-functie of blokkering.

Pomp Zichtbaar indien pomp op continu is ingeschakeld. Knippert indien vorstbescherming actief is (alleen bij aangesloten buitenvoeler).

4.1 Warmwater- en verwarmingsprogramma

Warmwaterprogramma (WW);

Aan = + (1 symbol zichtbaar op display), Uit = -

Instellen van de warmwatertemperatuur:

Druk kort op + of – ; het display toont knipperend de ingestelde waarde;

Druk kort op + of – om de waarde te wijzigen. De gekozen waarde is direct actief.

Warmwaterprogramma uitschakelen: Druk op de – toets totdat de laagste waarde bereikt is. Het display toont - - .

Inschakelen werkt in omgekeerde volgorde.

Verwarmingsprogramma (CV);

Aan = + ( symbol zichtbaar op display), Uit = -

Instellen van de cv-temperatuur (aanvoertemperatuur):

Druk kort op + of – ; het display toont knipperend de ingestelde waarde;

Druk kort op + of – om de waarde te wijzigen. De gekozen waarde is direct actief.

Verwarmingsprogramma uitschakelen: Druk op de – toets totdat de laagste waarde bereikt is. Het display toont - - .

Inschakelen werkt in omgekeerde volgorde.

4.2 ECO-functie warm water (alleen combiketel)

Met de ECO-toets kan gekozen worden tussen ECO-functie of Comfort-functie voor warm water.

(Warmwaterprogramma moet ingeschakeld zijn;

zichtbaar op display)

Druk kort op de ECO-toets:

• ECO-functie is ingeschakeld indien ECO zichtbaar is op het display.
• Comfort-functie is ingeschakeld indien ECO niet zichtbaar is op het display.

Af fabriek is de ketel ingesteld op de Comfort-functie. Deze functie houdt de warmwatervoorziening op de ingestelde temperatuur. Het voordeel hiervan is dat de ketel bij warmwatervraag direct warm water levert.

Indien de ECO-functie is ingeschakeld duurt het mogelijk enkele seconden langer voordat er warm water uit de geopende warmwaterkraan stroomt.

4.3 Opvragen van ketelinformatie (info-functie)

Houd de ECO-toets 6 seconden ingedrukt om de volgende actuele ketelinformatie met gebruik van de scroll-toetsen op te vragen:

A0	Aanvoertemperatuur in °C
A1	Retourtemperatuur in °C
A2	Warmwatertemperatuur in °C
A3	Berekende aanvoertemperatuur (T-set) in °C
A5	Buitentemperatuur (alleen indien buitenvoeler is aangesloten) in °C
A6	Waterdruk in bar
A7	Warmwaterdebiet in l/min.
A8	Ionisatiestroom in μA
A9	Toerental van de ventilator in omwentelingen per minuut (x100)
A10	Ventilator status
A11	Positie Driewegklep (0=CV, 1=WW)
A12	Pompmodulatie
A13	Ketelbelasting
A15	Koud water inlaattemperatuur (alleen indien sensor is aangesloten)

Druk op ESC om terug te keren naar de standaard weergave.

4.4 Reset-toets

De RESET-toets laat de ketel opnieuw opstarten indien er zich een storing voordoet.

Bij een eventuele storing wordt het 🔊 symbol getoond met een code.

5 sec indrukken = functie rookgasanalyse (uitsluitend voor onderhoudswerkzaamheden door erkend installateur).

Zie pagina 13 voor een kort overzicht met codes.

4.5 Vorstbeveiliging

De P-Serie cv-ketel is standaard voorzien van een vorstbeveiliging voor de ketel en verwarmingssysteem. De vorstbeveiliging voor het verwarmingssysteem is alleen actief indien er een buitenvoeler is aangesloten.

De vorstbeveiliging wordt automatisch ingeschakeld en wordt getoond door een knipperend symbol op het display op het moment dat de pomp draait en de brander mogelijk aan is. Dit beschermt de ketel tegen bevriezing.

In geval van vorstgevaar voor de gehele

verwarmingsinstallatie, en er geen buitenvoeler is aangesloten, kan de pomp handmatig ingeschakeld worden door de beide - toetsen 6 seconden ingedrukt te houden.

Het symbol wordt getoond op het display en de pomp draait continu.

Houd beide - toetsen nogmaals 6 seconden ingedrukt om deze functie uit te schakelen. De pomp zal dan weer automatisch functioneren.

5 Bijvullen cv - installatie

Informatie over de waterdruk:

De standaard weergave op het display toont de actuele waterdruk. Bij een te lage of te hoge waterdruk volgt een storingscode:

Waterdruk te laag

Code 1P4 en sleutel-symbool wordt getoond:

Waterdruk te laag (0.7-1.0 bar).

Max T-set wordt verlaagd met 5°C. De installatie moet bijgevuld worden. of

Code 108 en sleutel-symbool wordt getoond:

Waterdruk te laag (<0.7 bar).

De ketel wordt uit bedrijf genomen. De installatie moet bijgevuld worden.

Indien de druk onder de 0,7 bar is geweest en de installatie is bijgevuld zal het ontluchtingsprogramma (Code P en sleutel-symbool zichtbaar) starten. Dit duurt ongeveer 7 minuten.

Waterdruk te hoog

Code 109 en sleutel-symbool wordt getoond:

Waterdruk te hoog (> 3.0 bar).

De ketel wordt uit bedrijf genomen.

De installatiedruk moet verlaagd worden door water af te tappen.

Vulprocedure

Indien u zelf de cv-installatie wilt bijvullen gaat u als volgt te werk:

(Neem bij twijfel contact op met uw installateur)

1 Sluit de vulslang aan op de koudwaterkraan;
2 Vul de vulslang geheel met drinkwater;
3 Sluit de gevulde vulslang aan op de vul- en aftapkraan van de cv-installatie;
4 Open de vul- en aftapkraan;
5 Open de koudwaterkraan;
6 Vul langzaam de cv-installatie tot 1,5-1,7 bar:
Druk op eco-toets tot A6 (waterdruk). Waarde op het display loopt op;
7 Sluit koudwaterkraan;
8 'P' verschijnt op het display op het moment dat de druk boven
1,3 bar kommt:
ontluchtingsprogramma van ca. 7 minuten actief;
9 Ontlucht de gehele cv-installatie: begin op het laagste punt;
10 Controleer waterdruk en vul eventueel bij tot 1,5 tot 1,7 bar;
11 Zorg dat de koudwaterkraan en de vul- en aftapkraan gesloten zijn;
12 Koppel de vulslang los (de slang staat mogelijk nog onder druk, dus er kan water vrijkomen);

Na beëindigen van het ontluchtingsprogramma ('P') zal de ketel weer functioneren.

Controleer regelmatig de waterdruk en vul indien nodig bij. De bedrijfsdruk in de installatie moet in koude toestand tussen de 1,5 en 1,7 bar zijn.

Het kan enige tijd duren voordat alle lucht uit een pas gevulde installatie is verdwenen. Zeker in de eerste week kunnen geluiden hoorbaar zijn die wijzen op lucht. De automatische ontluchter in de ketel zal deze lucht laten verdwijnen, waardoor de waterdruk gedurende deze periode kan dalen en er water bijgevuld moet worden.

6 Buiten bedrijf stellen van de ketel

In geval van bv. vakantie:

Zorg dat er geen warmtevraag is: zet de kamerthermostaat laag*.

Warm water

Warmwaterprogramma uitschakelen: Druk op de – toets totdat de laagste waarde bereikt is. Het display toont - - . Inschakelen werkt in omgekeerde volgorde.

Verwarming

Verwarmingsprogramma uitschakelen: Druk op de – toets totdat de laagste waarde bereikt is. Het display toont - - . Inschakelen werkt in omgekeerde volgorde.

* Indien er een ATAG One kamerthermostaat is aangesloten, of een ander kamerthermostaat met een vakantieprogramma, maak dan gebruik van die functie.

In geval van werkzaamheden aan de cv-installatie:

Zorg dat er geen warmtevraag is: geen geopende warmwaterkraan en kamerthermostaat laag. Trek de stekker uit de wandcontactdoos. Indien de installatie wordt afgetapt, moet u er rekening mee houden dat een deel van het verwarmingswater in de ketel achterblijft. Zorg dat het resterende cv-water in de ketel bij vorstgevaar niet kan bevriezen.

7 Storing, onderhoud en garantie

In geval van een storing (dit wordt aangegeven door een nummercode op het display) kunt u proberen de storing op te heff en door op de Reset-toets te drukken. Indien de storing zich blijft voordoen, neem dan spoedig contact op met uw installateur en geef de nummercode door.

Er zijn ook meldingen met een nummercode die geen storingen zijn. Deze meldingen heff en zichzelf naar verloop van tijd of na bijvullen (of aftappen) op. Het bedienen van de reset-toets heeft dan geen eff ect.

101 Maximaal temperatuur overschreden
102 Druksensor defect
104 Geen pomp kick
108 Druk te laag (<0,7 bar) of pompdrukverhoging te laag (geen pompdetectie)
1P4 Druk tussen 0,7 en 1 bar, bijvullen tot boven 1,3 bar
109 Druk te hoog (>3 bar) of pompdrukverhoging te hoog
110 Aanvoersensor fout (b.v. open, kortgesloten, buiten range)
112 Retoursensor fout (b.v. open, kortgesloten, buiten range)
114 Buitenvoeler fout (b.v. open, kortgesloten, buiten range)
201 Warmwatersensor fout (b.v. open, kortgesloten, buiten range)
303 Stuurautomaat fout
304 Te veel resets (5x in 15 minuten)
501 Ionisatie storing
612 Ventilator fout (ventilator start niet op)

Voorbeeld weergave storingsmelding

Indien er lekkages in de ketel optreden, neem dan contact op met uw installateur.

Sluit met uw installateur een onderhoudsovereenkomst af zodat het toestel periodiek gecontroleerd en afgesteld wordt.

De mantel van het toestel bestaat uit metalen en kunststof delen, die met een normaal (niet agressief) reinigingsmiddel schoon te maken zijn.

Zie voor de garantievoorwaarden de Garantiekaart die bij de ketel is geleverd.

8 Milieu en afvalverwerking

Dit product dient te worden ingeleverd bij een hiervoor aangewezen inzamelpunt, bijv. door dit in te leveren bij een hiertoe erkend verkooppunt bij aankoop van een gelijksoortig product, of bij een offi ciële inzameldienst voor de recycling van elektrische en elektronische apparatuur (EEA) en batterijen en accu's. Door de potentieel gevaarlijke stoff en die gewoonlijk gepaard gaan met EEA, kan onjuiste verwerking van dit type afval mogelijk nadelige gevolgen hebben voor het milieu en de menselijke gezondheid.

Uw medewerking bij het op juiste wijze afvoeren van dit product draagt bij tot eff ectief gebruik van natuurlijke bronnen.

Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, plaatselijke afvaldienst, offi ciële dienst voor klein chemisch afval of afvalstortplaats of uw leverancier.

ATAG
