WT43H200NL - Wasdroger SIEMENS - Gratis gebruiksaanwijzing en handleiding

Type apparaat	Vrijstaande condenser wasdroger
Merk	Siemens
Model	WT43H200NL
Afmetingen (hxbxd)	84,2 x 59,8 x 61,3 cm
Diepte met deur open	110,5 cm
Gewicht	45,7 kg
Maximale belading	7,0 kg
Netspanning	220-240 V, 50 Hz
Nominaal vermogen	625 W
Energieverbruik (katoen kastdroog, 7 kg)	1,68 kWh
Programmaduur (katoen kastdroog, 7 kg)	3:08 h
Geluidsniveau (max.)	Niet vermeld
Koelmiddel	R290 (propaan)
Programma's	Katoen, Kreukherstellend, Mix, Dons, Outdoor, Overhemden, Extra snel 40', Handdoeken, Wol finish, Koud, Warm
Droogdoelen	Kastdroog extra, Kastdroog, Strijkdroog
Extra functies	Startuitstel (Klaar in tijd tot 24u), Antikreuk, Zacht drogen, Kinderslot, Energiebesparingsmodus
Filter	Pluizenfilter (tweedelig) + filtersysteem bodemeenheid
Condenswaterreservoir	Ja, te legen of afvoerslang aan te sluiten
Waterafvoer	Directe afvoer via slang (meegeleverd) of in reservoir
Omgevingstemperatuur	5 °C tot 35 °C
Veiligheid	Kinderslot, oververhittingsbeveiliging, pluizenfilter verplicht
Accessoires (optioneel)	Verbindingsset voor was-droogzuil, Y-verdeler, filtermat, verhoging

Veelgestelde vragen - WT43H200NL SIEMENS

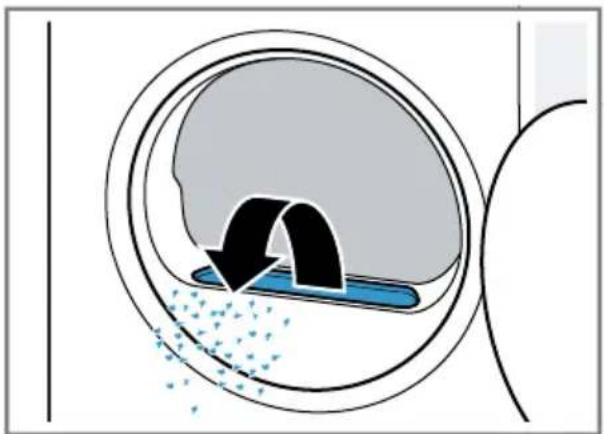

Hoe reinig ik het pluizenfilter?

Open de deur, verwijder het tweedelige pluizenfilter, maak het los, verwijder pluizen, reinig onder stromend warm water, droog af en plaats terug. Zie pagina 29 van de handleiding.

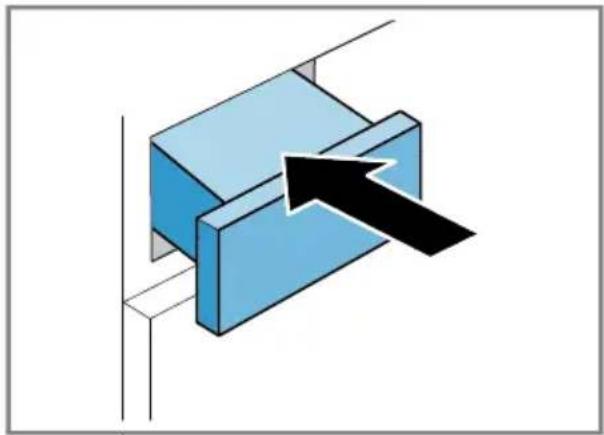

Het condenswaterreservoir is vol. Wat moet ik doen?

Trek het reservoir horizontaal uit, leeg het, schuif het volledig terug. U kunt ook de waterafvoerslang aansluiten om legen te voorkomen. Zie pagina 32.

Hoe activeer ik het kinderslot?

Houd de twee knoppen (Start/Pauze en een andere) 3 seconden ingedrukt tot het symbool op het display verschijnt. Het kinderslot blijft ook na uitschakelen actief.

Waarom duurt het drogen te lang?

Mogelijke oorzaken: verontreinigd pluizenfilter of filter in bodemeenheid, te hoge of te lage omgevingstemperatuur, onvoldoende ventilatie, te hoge belading. Reinig de filters en zorg voor een goede luchtcirculatie.

Kan ik de droger op een wasmachine stapelen?

Ja, alleen met de originele verbindingsset (WZ11410 of WZ20400) van Siemens. De droger mag alleen op een wasmachine van hetzelfde merk met dezelfde breedte en diepte worden geplaatst.

Wat betekent 'Hot' op het display?

Het afkoelproces is actief. De trommel draait en het wasgoed wordt gekoeld om schade te voorkomen. Wacht tot 'Hot' dooft voordat u de deur opent of het programma wijzigt.

Hoe stel ik de basisinstellingen in (bijv. signaalvolume)?

Zet de programmakiezer op stand 1, druk op Start/Pauze en draai de programmakiezer naar stand 2. Gebruik de toetsen Tijd/Klaar in om waarden te wijzigen. Schakel uit om op te slaan. Zie pagina 34.

Welke programma's zijn beschikbaar?

Automatische programma's: Katoen, Kreukherstellend, Mix, Dons, Outdoor, Overhemden, Extra snel 40', Handdoeken. Tijdprogramma's: Wol finish, Koud, Warm. Elk programma heeft een specifieke maximale belading.

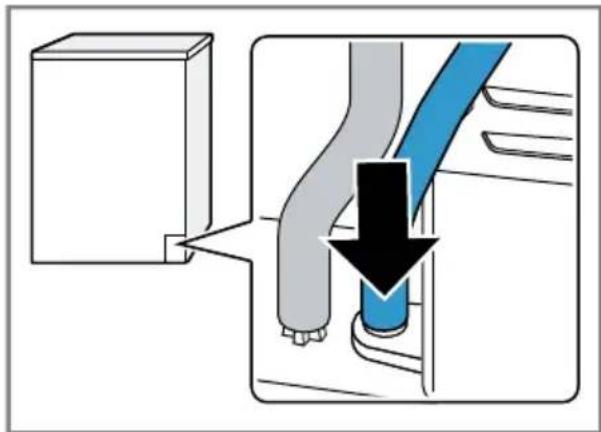

Hoe sluit ik de waterafvoerslang aan?

Verwijder de condenswaterslang van de aansluiting, schuif de waterafvoerslang tot de aanslag op de aansluiting, plaats deze in de slanggeleiding en sluit aan op de afvoer (sifon, wastafel of goot). Zorg dat de slang niet geknikt is.

Wat moet ik doen bij een storing?

Raadpleeg de storingsgids in de handleiding (pagina 39-43). Controleer filters, waterafvoer, netstroom en stel het apparaat waterpas. Neem bij aanhoudende problemen contact op met de servicedienst.

GEBRUIKSAANWIJZING WT43H200NL SIEMENS

nl Gebruikershandleiding en installatie-instructies

Raadpleeg de Digitale Gebruikersgids voor meer informatie.

1.1 Algemene aanwijzingen ..... 4
1.2 Bestemming van het apparaat 4
1.3 Inperking van de gebruikers ..... 4
1.4 Veilige installatie.... 5
1.5 Veiliger gebruik 7
1.6 Veilige reiniging en onder- houd 10

2 Materiële schade vermijden ..... 11

3 Milieubescherming en besparing.... 11

3.1 Afvoeren van de verpakking .... 11
3.2 Energie besparen.... 11
3.3 Energiebesparingsmodus ..... 12

4 Opstellen en aansluiten ...... 12

4.1 Apparaat uitpakken 12
4.2 Leveringsomvang 12
4.3 Vereisten ten aanzien van de opstelplaats 13
4.4 Waterafvoerslang.... 14
4.5 Stellen van het apparaat ..... 16
4.6 Apparaat elektrisch aansluiten.... 16

5 Uw apparaat leren kennen...... 17

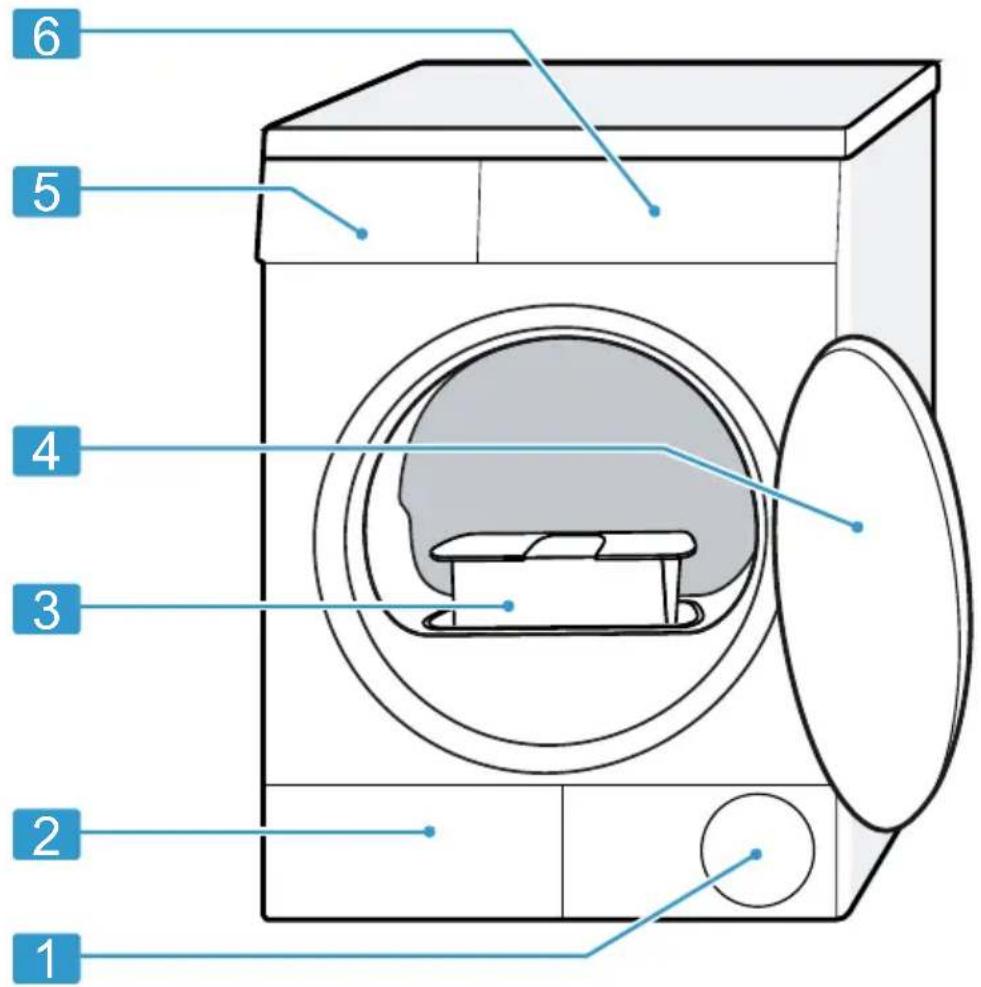

5.1 Apparaat.... 17
5.2 Bedieningspaneel.... 18

6 Display 19

7 Knoppen 21

8 Droogdoel 23

8.1 Droogdoel wijzigen...... 23
8.2 Droogdoel aanpassen.... 23

9 Programma's 24

9.1 Automatische programma's ..... 24
9.2 Tijdprogramma's.... 25

10 Accessoires.... 26

11 Wasgoed.... 27

11.1 Wasgoed voorbereiden...... 27

12 De Bediening in essentie...... 27

12.1 Apparaat inschakelen 27
12.2 Programma instellen 27
12.3 Programma-instellingen aanpassen.... 27
12.4 Trommel vullen met was- goed 28
12.5 Starten van het programma ... 28
12.6 Geactiveerde klaar in tijd wijzigen.... 28

12.7 Wasgoed bijvullen 28
12.8 Progr. annuleren.... 29
12.9 Wasgoed uitnemen 29
12.10 Apparaat uitschakelen ..... 29
12.11 Pluizenfilter 29
12.12 Filtersysteem van de bodemeenheid .... 31

12.13 Condenswaterreservoir ..... 32

13 Kinderslot 33

13.1 Kinderslot inschakelen 33
13.2 Kinderslot deactiveren.... 33

14 Basisinstellingen .... 34

14.1 Overzicht over de basisinstellingen 34
14.2 Basisinstellingen wijzigen...... 35

15 Reiniging en onderhoud ...... 35

15.1 Tips voor de reiniging en het onderhoud.... 35

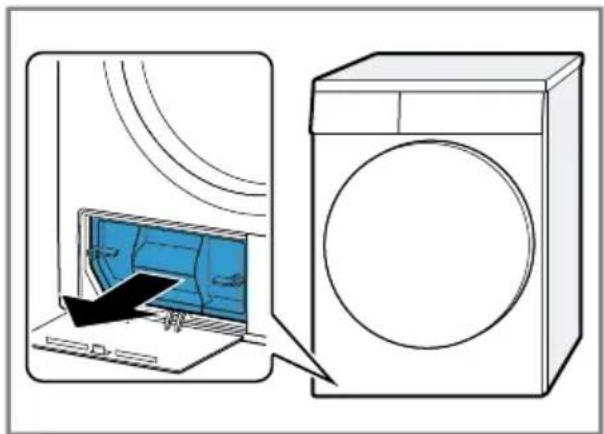

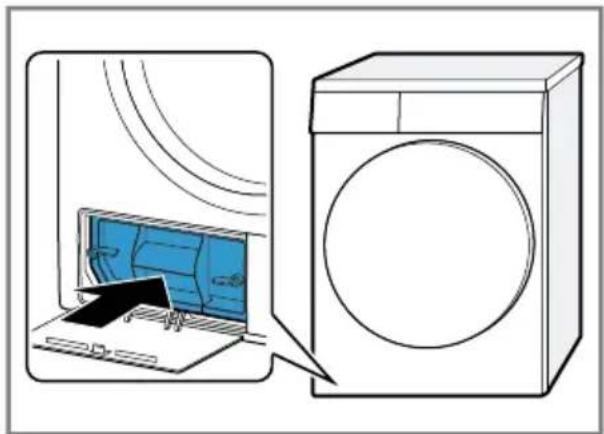

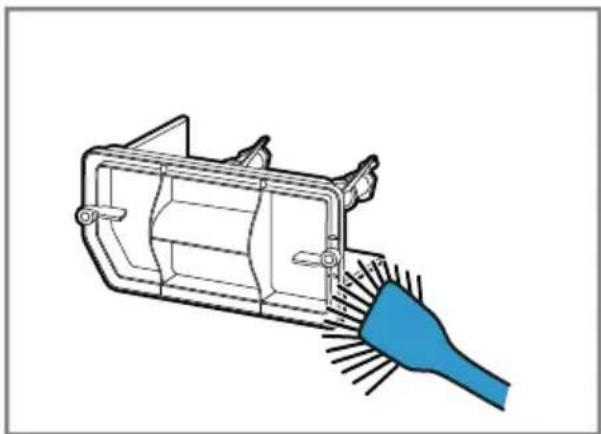

15.2 Bodemeenheid 35

15.3 Vochtigheidssensor...... 37

16 Storingen verhelpen 39

17 Transporteren, opslaan en afvoeren.... 44

17.1 Apparaat voor het transport voorbereiden 44

17.2 Afvoeren van uw oude ap- paraat 44

18 Servicedienst.... 45

18.1 Productnummer (E-nr.) en productienummer (FD) ...... 45

19 Verbruikswaarden.... 46

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Bewaar de gebruiksaanwijzing en de productinformatie voor later gebruik of voor volgende eigenaren.
■ Sluit het apparaat in geval van transportschade niet aan.

1.2 Bestemming van het apparaat

Gebruik het apparaat uitsluitend:

■ om voor de droger geschikte en met water gewassen textiel te drogen en op te frissen.
■ voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.
■ tot een hoogte van 4000 m boven zeeniveau.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toe-zicht staan of zijn geïinstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen.

Kinderen mogen niet met het apparaat spelen.

Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen indien deze niet onder toezicht staan.

Zorg ervoor dat kinderen tot 3 jaar en huisdieren niet bij het apparaat kunnen komen.

1.4 Veilige installatie

Neem de veiligheidsvoorschriften in acht bij het installeren van het apparaat.

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige installaties zijn gevaarlijk.

• Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.
• Het apparaat uitsluitend via een volgens de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom aansluiten.
• Het randaardesysteem van de elektrische huisinstallatie moet conform de elektrotechnische voorschriften zijn geïnstalleerd. De installatie moet zijn voorzien van een afdoende grote aderdiameter.
• Bij het gebruik van een aardlekschakelaar alleen een type met het teken gebruiken.
• Nooit het apparaat via een externe schakelinrichting voeden, bijvoorbeeld een tijdschakelaar of besturing op afstand.
• Nooit het apparaat op een stroomcircuit aansluiten dat regelmatig door het nutsbedrijf wordt in- en uitgeschakeld.
• Wanneer het apparaat is ingebouwd, moet de netstekker van de netaansluitkabel vrij toegankelijk zijn, of wanneer vrije toegang niet mogelijk is, moet in de vast geplaatste elektrische installatie een alpolige scheidingsinrichting volgens de installatievoorschriften worden ingebouwd.
• Bij het opstellen van het apparaat erop letten dat het netsnoer niet wordt afgeklemd of beschadigd.
  Een beschadigde isolatie van het netsnoer is gevaarlijk.
• Nooit het aansluitsnoer met hete apparaatonderdelen of warm-tebronnen in contact brengen.
• Nooit het aansluitsnoer met scherpe punten of randen in contact brengen.
• Het aansluitsnoer nooit knikken, knellen of veranderen.

Het gebruik van een verlengd netsnoer en niet-toegestane adapters is gevaarlijk.

• Geen verlengsnoeren of meervoudige stopcontacten gebruiken.
• Alleen door de fabrikant goedgekeurde adapters en netsnoeren gebruiken.
• Wanneer het netsnoer te kort is en er geen langer netsnoer beschikbaar is, neem dan contact op met een elektrospeciaalzaak om de huisinstallatie aan te passen.

Het hoge gewicht van het apparaat kan bij het optillen letsels veroorzaken.

▶ Het apparaat niet alleen optillen.

Als dit apparaat op ondeskundige wijze in een was-droogzuil wordt opgesteld, kan het opgestelde apparaat naar beneden val- len.

• De droger uitsluitend met de verbindingset van de drogerfabrikant op een wasmachine stapelen
  → "Accessoires", Pagina 26 Een andere plaatsingsmethode is niet toegestaan.
• Het apparaat niet in een was-droogzuil opstellen als de droger-fabrikant geen passende verbindingsset aanbiedt.
• Geen apparaten van verschillende fabrikanten en met verschillende diepte en breedte in een was-droogzuil opstellen.
• Geen was-droogzuil op een platform opstellen, de apparaten kunnen kantelen.

Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

▶ Verpakkingsmateriaal uit de buurt van kinderen houden.
▶ Laat kinderen niet met verpakkingsmateriaal spelen.

⚠️ VOORZICHTIG – Kans op letsel!

Het apparaat kan tijdens het bedrijf trillen of bewegen.

• Het apparaat op een schone, vlakke en stevige ondergrond opstellen.
• Het apparaat middels de apparaatvoeten en een waterpas horizontaal stellen.

Bij ondeskundig gelegde slangen en netaansluitleidingen bestaat er struikelgevaar.

- De slangen en aansluitkabels zodanig leggen dat men er niet over kan struikelen.

Wanneer het apparaat aan uitstekende onderdelen wordt ver- plaatst, zoals bijvoorbeeld de vuldeur, dan kunnen de onderdelen afbreken.

- Het apparaat niet aan uitstekende onderdelen verplaatsen.

⚠️ VOORZICHTIG – Kans op snijden!

Scherpe randen aan het apparaat kunnen bij aanrakingen tot snijwonden leiden.

• Het apparaat niet aan scherpe randen aanraken.
• Veiligheidshandschoenen gebruiken bij installatie en transport van het apparaat.

1.5 Veiliger gebruik

⚠ WAARSCHUWING – Kans op elektrische schok!

Een beschadigd apparaat of een beschadigd netsnoer is gevaarlijk.

▶ Nooit een beschadigd apparaat gebruiken.
- Nooit aan het netsnoer trekken, om het apparaat van het elektriciteitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken.
- Wanneer het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de zekering in de meterkast uitschakelen.

- Contact opnemen met de servicedienst. → Pagina 45 Binnendringend vocht kan een elektrische schok veroorzaken.

• Gebruik het apparaat alleen in gesloten ruimtes.
  ▶ Stel het apparaat nooit bloot aan grote hitte en vochtigheid.

nl Veiligheid

- Geen stoomreiniger, hogedrukreiniger, slangen of sproeiers gebruiken om het apparaat te reinigen.

⚠ WAARSCHUWING – Kans op gevaar voor de gezondheid!

Kinderen kunnen zich in het apparaat opsluiten en in levensgevaar geraken.

• Het apparaat niet opstellen achter een deur die het openen van de apparaatdeur blokkeert of verhindert.
• Bij afgedankte apparaten de stekker van het netsnoer uit het stopcontact halen, daarna het netsnoer doorknippen en het slot van de apparaatdeur dusdanig beschadigen, dat de apparaatdeur niet langer sluit.

Kinderen kunnen kleine onderdelen inademen of inslikken en hierdoor stikken.

• Kleine onderdelen uit de buurt van kinderen houden.
• Kinderen niet met kleine onderdelen laten spelen.

Kolenstof of meel in de omgeving van het apparaat kan tot explosies leiden.

- Tijdens het gebruik de omgeving van het apparaat schoon houden.

Het condenswater van dit apparaat is geen drinkwater en kan met pluizen zijn verontreinigd.

- Het condenswater van het apparaat niet drinken of verder gebruiken.

Was- en verzorgingsmiddelen kunnen bij inname tot vergiftigingen leiden.

▶ Bij per ongeluk inslikken een arts raadplegen.
- Was- en verzorgingsmiddelen buiten bereik van kinderen bewaren.

Het koudemiddel R290 in dit apparaat is milieuvriendelijk maar brandbaar en kan bij contact met open vuur of ontstekingsbronnen ontsteken.

▶ Open vuur en andere ontstekingsbronnen uit de buurt van het

apparaat houden

Resten in het pluizenfilter kunnen bij het drogen ontsteken.

▶ Het pluizenfilter regelmatig reinigen.

Licht ontvlambare voorwerpen, zoals aanstekers, of lucifers, kunnen bij het drogen ontsteken.

- Vóór het drogen alle licht ontvlambare voorwerpen uit de zakken van het wasgoed verwijderen.

Wanneer ongewassen wasgoed met oplosmiddelen, olie, was, wasverwijderaar, verf- vet- of vlekverwijderaar in contact was, kan deze bij het drogen ontvlammen.

- Geen ongewassen wasgoed in dit apparaat drogen.

- Het wasgoed voor het drogen grondig met heet water en was-middel spoelen.

- Niet het apparaat gebruiken, wanneer het wasgoed daarvoor met industriële chemicaliën worden gereinigd.

Het wasgoed werd bij voortijdig afbreken van het drogen niet voldoende gekoeld en kan ontvlammen.

- Het droogprogramma niet voortijdig afbreken.

- Het wasgoed bij voortijdig afbreken van het drogen direct uitne- men en uitspreiden.

⚠️ VOORZICHTIG – Kans op letsel!

Bij het op het apparaat klimmen of klauteren kan de afdekplaat breken.

- Niet op het apparaat klimmen of klauteren.

nl Veiligheid

Bij het zitten of leunen op de geopende deur kan het apparaat kantelen.

• Niet op de apparaatdeur zitten of leunen.
• Geen voorwerpen op de apparaatdeur plaatsen.
  Grijpen in de draaiende trommel kan tot letsel aan de handen leiden.
• Wacht tot de trommel volledig stil staat voordat u met uw hand in de trommel grijpt.

1.6 Veilige reiniging en onderhoud

Neem de veiligheidsvoorschriften in acht bij het reinigen en onderhouden van het apparaat.

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

▶ Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
- Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
- Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Binnendringend vocht kan een schok veroorzaken.

- Geen stoomreiniger, hogedrukreiniger, slangen of sproeiers gebruiken om het apparaat te reinigen.

Het gebruiken van niet originele reserveonderdelen en niet originele accessoires is gevaarlijk.

- Gebruik uitsluitend originele reserve-onderdelen en originele accessoires van de fabrikant.

Bij het gebruik van oplosmiddelhoudende reinigingsmiddelen kunnen giftige dampen ontstaan.

- Geen oplosmiddelhoudende reinigingsmiddelen gebruiken.

2 Materiële schade vermijden

Houd deze aanwijzing aan om materiële schade en schade aan het apparaat te vermijden.

LET OP!

Een verkeerde dosering van wasverzachters, wasmiddelen, verzorgingsmiddelen en reinigingsmiddelen kan de werking van het apparaat beïnvloeden.

- De doseeraanbevelingen van de fabrikant aanhouden.

Het overschrijden van de maximale beladingshoeveelheid heeft invloed op de werking van het apparaat.

- De maximale beladingshoeveelheid voor elk programma aanhouden en niet overschrijden. → "Programma's", Pagina 24

Oververhitting van het apparaat kan de werking van het apparaat beïnvloeden.

• Tijdens het bedrijf de luchtinlaat van het apparaat vrijhouden.
• Zorg voor voldoende ventilatie in de ruimte.

Lichte objecten, zoals haren en plui- zen, kunnen tijdens het bedrijf van de luchtinlaat van het apparaat worden ingezogen en de werking van het apparaat beïnvloeden.

• Houd tijdens het gebruik van het apparaat de omgeving schoon.
• Lichte objecten uit de buurt van het apparaat houden.

Gebruik met een ontbrekende, onvolledige of defecte pluizenbescherming (al naar gelang de apparaatuitrusting bijv. pluizenfilter, pluizenreservoir, filtermat) kan tot schade aan het apparaat leiden.

- Het apparaat niet met een ontbrekende, onvolledige of defecte pluizenbescherming gebruiken.

Schuimstof of schuimrubber kan bij het drogen vervormen of smelten.

• Geen schuimstofhoudende of schuimrubberhoudend wasgoed drogen.
  Ongeschikte reinigingsmiddelen kunnen de oppervlakken van het apparaat beschadigen.
• Geen scherpe of schurende reini-gingsmiddelen gebruiken.
• Geen sterk alcoholhoudende reini-gingsmiddelen gebruiken.
• Geen harde schuur- of afwas-sponsjes gebruiken.
• Het apparaat uitsluitend reinigen met water en een zachte, vochtige doek.
• Bij contact met het apparaat direct alle wasmiddelresten, sproeinevel-resten of restanten verwijderen.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpak- king

De verpakkingsmaterialen zijn milieu-vriendelijk en kunnen worden hergebruikt.

- De afzonderlijke componenten op soort gescheiden afvoeren.

Als u deze aanwijzingen opvolgt, verbruikt uw apparaat minder stroom.

Apparaat in een goed geventileerde ruimte gebruiken en ventilatieopening van het apparaat vrijhouden.

- Een gehinderde luchtuitwisseling verlengt de programmaduur en verhoogt het energieverbruik.

Vóór het drogen het wasgoed in de wasmachine centrifugeren.

√ Vochtiger wasgoed verlengt de programmaduur en verhoogt het energieverbruik.

Maximale beladingshoeveelheid van de programma's in acht nemen.

→ "Programma's", Pagina 24

- Een overschrijding van de maximale beladingshoeveelheid verlengt de programmaduur en verhoogt het energieverbruik.

Na het drogen het pluizenfilter reinigen → Pagina 29.

- Een verontreinigd pluizenfilter vermindert de luchtstroom in het apparaat, verlengt de programma-duur en verhoogt het energieverbruik.

Na het reinigen de filters in het filter-systeem van de bodemeenheid

→ Pagina 31 goed drogen.

√ Vochtigere filters verlengen de programmaduur en verhogen het energieverbruik.

3.3 Energiebesparingsmodus

Wanneer u het apparaat langere tijd niet bedient, dan schakelt het apparaat automatisch naar de energiebespaarstand. Alle aanwijzingen verdwijnen en Start Pauze knippert.

De energiebespaarmodus wordt afgesloten, wanneer u het apparaat opnieuw bedient, bijv. de deur opent of sluit.

De energiebespaarmodus wordt afgesloten, wanneer u het apparaat opnieuw bedient.

4 Opstellen en aansluiten

4.1 Apparaat uitpakken

LET OP!

Voorwerpen die in de trommel achterblijven, en die niet voor het gebruik van het apparaat bedoeld zijn, kunnen tot materiële- en apparaatschade leiden.

- Voor gebruik alle deze voorwerpen en de meegeleverde accessoires uit de trommel verwijderen.

1. Verwijder verpakkingsmateriaal en bescherming volledig van het apparaat.

→ "Afvoeren van de verpakking", Pagina 11

1. Controleer het apparaat op zichtbare beschadigingen.

2. Open de apparaatdeur.

→ "De Bediening in essentie", Pagina 27

1. Verwijder de accessoires uit de trommel.

2. Sluit de apparaatdeur.

4.2 Leveringsomvang

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering.

LET OP!

Het gebruik met onvolledig of defect toebehoren kan de werking van het apparaat hinderen of materiële schade en schade aan het apparaat veroorzaken.

- Het apparaat niet met onvolledig of defect toebehoren gebruiken.

- Het toebehoren vóór het gebruik van het apparaat vervangen.

→ "Accessoires", Pagina 26

Leveringsom-vang		Beschrijving
		Wasdroger
		Begeleidende documenten
		Waterafvoerslang met aansluita-adapter, bevesti-gingsmateriaal en bochtstuk. → "Wateraf-voerslang", Pagina 14

4.3 Vereisten ten aanzien van de opstelplaats

LET OP!

Wanneer het apparaat meer dan 40° wordt gekanteld, dan kan restwater uit het apparaat lopen en materiële schade veroorzaken.

• Kantel het apparaat voorzichtig.
  ▶ Transporteer het apparaat rechtop.
  Bevriezend restwater in het apparaat kan leiden tot beschadiging van het apparaat.
• Het apparaat niet op vorstgevoelige plaatsen of buiten plaatsen en gebruiken.

Als het apparat direct na het transport wordt gebruikt, kan het koelmiddel in het apparaat schade aan het apparaat veroorzaken.

- Het apparaat direct na het transport twee uur laten rusten voordat het in gebruik wordt genomen.

Opstelplaats Eisen

Op de vloer Het apparaat op
	een schoon, effen en vast oppervlak plaatsen. Het apparaat stellen→Pagina 16.
In een was-droogzuil	Het apparaat alleen met de originele verbindingsset van de dro-gerfabrikant in een was-droog-zuil opstellen.→"Accessoires", Pagina 26
	→"Accessoires", Pagina 26 Dit apparaat alleen op een was-machine van dezelfde fabrikantplaatsen. De diepte en breed-te van dit appa-raat moeten met de afmetingen van de wasmachine overeenkomen. De was-droogzuil niet op een plat-form plaatsen.

Aan een wand Geen slangen en netaansluiting tussen wand en apparaat inklem- men.

nl Opstellen en aansluiten

4.4 Waterafvoerslang

Tijdens het drogen ontstaat condens- water dat uw toestel voor de automa- tische reiniging gebruikt. Gebruik de waterafvoerslang om overtollig con- denswater direct in het afvalwater te leiden.

Opmerkingen

■ Gebruik dit apparaat met de mee-geleverde waterafvoerslang. Als u de waterafvoerslang aansluit
→ Pagina 14, hoeft u niet regel- matig het condenswaterreservoir te legen → Pagina 32.
■ U kunt dit optionele
→ "Accessoires", Pagina 26 bij de servicedienst bestellen.

Waterafvoerslang aansluiten

Als u het condenswaterreservoir van het apparaat niet regelmatig wenst te legen, sluit u de waterafvoerslang aan.

LET OP!

Bij het gebruik van het apparaat zonder een vakkundig aangesloten condenswaterslang of waterafvoerslang kan vloeistof uit het aansluitstuk lekken.

- Vóór het gebruik van het apparaat de condenswaterslang of de waterafvloerslang op vakkundige wijze de aansluiting aansluiten.

Vereisten

■ Het apparaat en het toebehoren zijn uitgepakt.
→ "Apparaat uitpakken", Pagina 12
■ Het apparaat is op de opstellingsplaats opgesteld.
→ "Vereisten ten aanzien van de opstelplaats", Pagina 13

1. De condenswaterslang van de aansluiting trekken.

De condenswaterslang is af fabriek op de aansluiting aangesloten.

Opmerking: Bij het verwijderen van de condenswaterslang kan vloeistof uit de aansluiting naar buiten komen.

1. De condenswaterslang op de houder schuiven.

1. De waterafvoerslang tot aan de aanslag op de aansluiting schui-ven.

1. De waterafvoerslang in de slang- geleiding plaatsen.

Zorg ervoor dat de wateraf- voerslang niet wordt geknikt.

1. Het apparaat op de waterafvoer aansluiten.

→ "Aansluitsoorten waterafvoer", Pagina 15

Tip: Om het condenswater opnieuw in het condenswaterreservoir te verzamelen (bijv. bij een wijziging van standplaats van het apparaat) maakt u deze stappen ongedaan in omgekeerde volgorde.

Aansluitsoorten waterafvoer

LET OP!

Bij een verstopte of afgesloten afvoer kan opgehoopt afvalwater in het apparaat terugstromen.

- Vóór het gebruik van het apparaat ervoor zorgen dat het afvalwater snel wegstroomt en verstoppingen verhelpen.

Afvoer in een si- fon.

De aansluitpositie met een slangklem (12-22 mm) borgen.

De wateraf- voerslang met een slanggelei- ding op minimaal 80 cm en maxi- maal 100 cm hoogte bevesti- gen.

Opmerking: Met de Y-verdeler → Pagina 26

kunt u de water- afvoerslang van een extra appa- raat zoals bijv. een wasmachine op dezelfde af- voer van de sifon aansluiten.

Afvoer in een wastafel.

De wateraf- voerslang com- pleet door de schuiven en met het bevestigings- materiaal vastzet- ten.

De bocht op maximaal 100 cm hoogte bevestigen.

Afvoer in een goot.

De wateraf- voerslang com- pleet door de schuiven en met het bevestigings- materiaal vastzet- ten.

De bocht aan de goot bevestigen.

4.5 Stellen van het apparaat

Om geluiden en trillingen te reduce- ren, moet u het apparaat horizontaal stellen.

- Om het apparaat te stellen, aan de apparaatvoetjes draaien. De horizontale afstelling van het apparaat met waterpas controleren.

Alle apparaatvoeten moeten stevig op de grond staan.

4.6 Apparaat elektrisch aan-sluiten

1. De netstekker van het aansluit-snoer van het apparaat in een stopcontact in de omgeving van het apparaat steken.
   De aansluitgegevens van het apparaat vindt u in de technische gegevens → Pagina 47.
2. De netstekker op vastheid controleren.

5 Uw apparaat leren kennen

5.1 Apparaat

Hier vindt u een overzicht van de onderdelen van uw apparaat.

Afhankelijk van het apparaattype kunnen details op de afbeelding verschillen, bijv. de kleur en de vorm.

1	Ventilatieopening
2	Serviceklep van de bode-meenheid → Pagina 35
3	Pluizenfilter → Pagina 29

4	Deur
5	Condenswaterreservoir → Pagina 32
6	Bedieningspaneel → Pagina 18

nl Uw apparaat leren kennen

5.2 Bedieningspaneel

Via het bedieningsveld kunt u alle functies van uw apparaat instellen en informatie krijgen over de gebruikstoestand.

1 Programma's → Pagina 24
2 Programmakiezer → Pagina 27
3 Display → Pagina 19
4 Knoppen → Pagina 21

6 Display

Op het display ziet u de actuele instelwaarden, keuzemogelijkheden of aanwijzingsteksten.

Voorbeeld display-indicatie

Display Benaming Beschrijving
0:401	Programmaduur / resterende tijd van het programma	Ongevere verwachte programmaduur of resterende tijd van het programma.
1:25 Tijdprogramma Tijdprogramma is ingesteld. → "Tijdprogramma's", Pagina 25
10h1	Klaar in tijd	→ "Knoppen", Pagina 22
	Kinderslot■ brandt: het kinderslot is geactiveerd. ■ knippert: het kinderslot is geactiveerd en het apparaat werd bediend. → "Kinderslot deactiveren", Pagina 33
>100	Start / Pauze Starten, annuleren of pauzeren ■ brandt: het programma draait en kan worden afgebroken of gepauzeerd. ■ knippert: het programma kan worden gestart of hervat.
*1*2*3	Droogdoel aange-past	Het aangepaste droogdoel is geactiveerd. → "Knoppen", Pagina 21
	Antikreukfunctie De antikreukfunctie is geactiveerd. → "Knoppen", Pagina 21
	Zacht drogen Zacht drogen voor gevoelig textiel is ge-activeerd. → "Knoppen", Pagina 21
	Condenswaterreservoir	Het condenswaterreservoir legen → Pagina 32. Het condenswaterreservoir erin schuiven → Pagina 32.
1 Voorbeeld
	Pluizenfilter Filtersysteem van de bodemeenheid	Het pluizenfilter reinigen → Pagina 29. Het filtersysteem van de bodemeenheid reinigen → Pagina 31.
Hot Afkoelproces Het wasgoed wordt bij een draaiende trommel gekoeld om schade aan het was- goed te vermijden. Het proces kan door het openen van de deur worden afgebro- ken.Opmerking: Het programma niet wijzigen.
###	Drogen Programmastatus
	Droogdoel strijk- droog	Programmastatus
	Droogdoel kast- droog	Programmastatus
	Antikreuk Programmastatus
>###	Pauze Programmastatus
End Programma-einde Programmastatus
^1 Voorbeeld

7 Knoppen

Hier vindt u een overzicht van de buttons en hun instelmogelijkheden.

Knop Keuze Beschrijving
Start Pauze■ starten	■ annuleren■ pauzeren	Programma starten, annuleren of pauzeren.
3 sec.■ activeren	■ deactiveren	Het kinderslot activeren of deactiveren.De bedieningspanelen tegen per ongeluk bedienen beveiligen.Werd het kinderslot geactiveerd en het apparaat uitgeschakeld, dan blijft het kinderslot geactiveerd.→ "Kinderslot",Pagina 33
Aanpassing	■1■2■3	Het droogdoel aanpassen.Als u het wasgoed na het drogen met een bepaald droogdoel te vochtig vindt, kunt u het droogdoel aanpassen.→ "Droogdoel aanpassen", Pagina 23
Antikreuk■ activeren	■ deactiveren	Antikreukfunctie active-ren of deactiveren.De trommel beweegt het wasgoed na het pro-gramma-einde geduren-de 60 minuten met regelmatige tussenpozen om kreuken te vermij-den.
Voorzichtig■ activeren	■ deactiveren	Zacht drogen activeren of deactiveren.De temperatuur wordt voor gevoelig textiel verlaagd, bijv. voor polyacryl of elastaan.De programmaduur wordt verlengd.

Knop Keuze Beschrijving
Klaar in tot 24 uur Het programma-einde	vastleggen.De programmaduur is reeds in het ingestelde aantal uren inbegrepen.Na de start van het pro-gramma wordt de pro-grammaduur weergege-ven.
Tijd 20 min - 3:30 uur De programmaduur voor	tijdprogramma's instel-len. "Tijdprogramma's",Pagina 25

8 Droogdoel

Voor elk automatisch programma is een droogdoel opgegeven. Het droogdoel legt vast hoe droog of vochtig uw wasgoed na het programma-einde is.

Droogdoel Wasgoed Droogresultaat
Kastdroog ex-tra	Meerlaags dik wasgoed dat moeilijk droogt.	Het wasgoed is droog.
Kast-droog	Normaal eenlaags was-goed.	Het wasgoed is droog.
Strijkdroog Normaal eenlaags was-goed		Het wasgoed is na het drogen nog licht vochtig.Om kreukvorming na het drogen te vermijden, strijkt u het wasgoed of hangt u het wasgoed op.

8.1 Droogdoel wijzigen

Voor sommige automatische pro- gramma's kunt u het droogdoel wijzi- gen zodat uw wasgoed nog droger of vochtiger wordt.

• Een automatisch programma met het gewenste droogdoel instellen.
  → "Automatische programma's", Pagina 24

8.2 Droogdoel aanpassen

Als u het wasgoed na het drogen met een bepaald droogdoel te vochtig vindt, kunt u het droogdoel aanpassen.

1. Een automatisch programma met het gewenste droogdoel instellen.
   → "Automatische programma's", Pagina 24

2. Druk op Aanpassing

√ Het display toont ^1 , ^2 of . ^3

9 Programma's

U kunt uw textiel ofwel met een automatisch programma of een tijdprogramma drogen.

9.1 Automatische programma's

Automatische programma's waarin vochtsensoren tijdens het drogen de restvochtigheid van het wasgoed meten. Het programma eindigt pas als het ingestelde droogdoel is bereikt. Elk automatisch programma heeft een droogdoel → Pagina 23. Het droogdoel legt vast hoe droog of vochtig het wasgoed na het programma-einde is.

Tips

■ Kies het droogdoel overeenkomstig het textiel of het gewenste droogresultaat. → "Droogdoel", Pagina 23
■ De verzorgingslabels van het was- goed geven u extra aanwijzingen voor de programmakeuze.

Programma Beschrijving Max. bela-
ding (kg)

Katoen■ Kastdroog extra■Kastdroog■ Strijkdroog	Stevig en kookbestendig textiel van ka- toen en linnen drogen.Stevig en kookbe- stendig textiel van katoen en linnen dro- gen.	7,0
Kreukherstellend■ Kastdroog extra■ Kastdroog■ Strijkdroog	Textiel van synthetische of gemengde weefsels drogen.	3,5
Mix Katoenen of synthetisch textiel drogen. 3,0
Dons Met dons gevuld textiel, dekens of donzen dekbedden drogen.Opmerkingen■ Droog grote stukken textiel, zoals dek- bedden of slaapzakken afzonderlijk.■ Om de vulling te verdelen en vochtop- hopingen te verwijderen, dient u het tex- tiel na het einde van het programma op te schudden.		1,5
Outdoor Waterdichte en outdoorkleding met een membraanlaag en waterafstotende textiel- soorten drogen.		1,5

Programma Beschrijving Max. bela-
	ding (kg)
Overhemden Blouses Hemden en bloezen van katoen, linnen, synthetisch materiaal of gemengde weef-sels drogen.Opmerking: Voor een optimaal droog-resultaat droogt u maximaal 5 hemden of 5 bloezen.Na het drogen strijkt u het wasgoed of hangt u het op. Het restvocht verdeelt zich dan gelijkmatig.	1,5
Extra snel 40' Synthetisch textiel en licht katoenen textiel drogen.	1,0
Handdoeken Stevige en kookbestendige handdoeken en badjassen van katoen en linnen dro-gen.	6,0

9.2 Tijdprogramma's

Tijdprogramma's zijn programma's met een vastgelegde of instelbare program-maduur. Het programma eindigt na het verstrijken van de tijd, ook als het was-goed bijv. nog niet droog is. Tijdprogramma's zijn geschikt voor het drogen van afzonderlijke stukken wasgoed of dun textiel.

Tip: De verzorgingslabels van het wasgoed geven u extra aanwijzingen voor de programmakeuze.

Tijdprogramma Beschrijving Max. bela-
	ding (kg)
Wol finish Machinewasbare wol of textiel met een wolaandeel drogen.	0,5
Opmerking: Het textiel wordt pluiziger, maar niet gedroogd.Wasgoed na het einde van het programma uitnemen en laten drogen.
Koud Alle textielsoorten behalve wol en zijde drogen.Ook geschikt voor het opfrissen of ventileren van weinig gedragen wasgoed.	3,0
Warm Alle textielsoorten behalve wol en zijde drogen.Geschikt voor voorgedroogd of licht voch-tig wasgoed en voor het nadrogen van meerlaags, dikker wasgoed.	3,0

10 Accessoires

Gebruik alleen originele accessoires.

Deze zijn op het apparaat afgestemd.

Opmerking: Sommig toebehoren is

in andere kleuren beschikbaar. Neem

contact op met de

→ "Servicedienst", Pagina 45.

	Gebruik Bestelnummer
Verbindingsset Apparaat	plaatsbespa-rend op een geschikte wasmachine van dezelf-de fabrikant en met de-zelfde breedte en diepte opstellen.	WZ11410
Verbindingsset met uit-trekbaar werkplad.	Apparaat plaatsbespa-rend op een geschikte wasmachine van dezelf-de fabrikant en met de-zelfde breedte en diepte opstellen.Met het uittrekbare werk-blad kan het apparaat gemakkelijker worden gevuld en worden leeg-gehaald.	WZ20400
Y-verdeler De waterafvoerslang van een extra apparaat aan dezelfde afvoer van de sifon aansluiten.		15000490
Filtermat Reserveonderdeel ter bescherming tegen plui-zen voor het filtersys- teem van de bodemeen-heid.		12007650
Verhoging Het apparaat hoger plaatsen, zodat het ge-makkelijk gevuld en leeggehaald kan worden.		WZDP20D

11 Wasgoed

Opmerking: Meer informatie vindt u in de digitale gebruiksaanwijzing door het inscannen van de QR-code in de inhoudsopgave of op siemenshome.bsh-group.com.

11.1 Wasgoed voorbereiden

LET OP!

In het wasgoed achtergebleven voor- werpen kunnen het wasgoed en de trommel beschadigen.

• Voor gebruik alle voorwerpen uit de zakken van het wasgoed verwijderen.
• Om uw apparaat en het wasgoed te beschermen, bereidt u het wasgoed voor.
• Zakken leegmaken
• Zand uit alle omslagen en zakken borstelen
• Dekbedhoezen en kussenovertrekken sluiten
• Ritssluitingen, klittenbandsluitingen, haken en ogen sluiten
• Stoffen riemen, schortbanden enz. samenbinden, of een waszak gebruiken
• Gordijnrollers en loodveters verwijderen of een wasnetje gebruiken
• voor kleine stukken wasgoed, bijv. kindersokken een wasnetje gebruiken
• Wasgoed uit elkaar vouwen en losmaken of de beschrijving van de programma's in acht nemen
• Wasgoed voor het drogen centrifugeren

12 De Bediening in essentie

Opmerking: Meer informatie vindt u in de digitale gebruiksaanwijzing door het inscannen van de QR-code in de inhoudsopgave of op siemenshome.bsh-group.com.

12.1 Apparaat inschakelen

Vereiste: Het apparaat is correct op-gesteld en aangesloten.

→ "Opstellen en aansluiten", Pagina 12

- De programmakiezer op een programma instellen.

12.2 Programma instellen

1. Programmakiezer draaien en op het gewenste programma zetten.
   → "Programma's", Pagina 24
2. Indien gewenst de programma-in-stellingen aanpassen.
   → "Programma-instellingen aanpassen", Pagina 27

12.3 Programma-instellingen aanpassen

Afhankelijk van het programma en de programmavoortgang kunt u de beschikbare instellingen aanpassen of activeren en deactiveren.

Vereiste: Een programma is ingesteld.

→ "Programma instellen", Pagina 27

- De programma-instellingen aanpassen.

→ "Knoppen", Pagina 21

Opmerking: De programma-instellingen worden niet permanent voor het programma opgeslagen.

12.4 Trommel vullen met was- goed

Opmerking: Om kreukvorming te vermijden, dient u de maximale belading van de programma's in acht te ne- men.

→ "Programma's", Pagina 24

Vereiste: Het wasgoed is voorbereid.

Zorg ervoor dat de trommel leeg is.

1. Het wasgoed in de trommel leggen.

2. De deur sluiten.

Zorg ervoor dat er geen kleine stukken wasgoed tussen de deur klem zitten.

12.5 Starten van het programma

Vereiste: Een programma is ingesteld.

→ "Programma instellen", Pagina 27

▶ Op Start Pauze drukken.

√ Het display toont de programma-duur de functie klaar in tijd.

√ Na het programma-einde toont het display: "End".

Opmerking: Wanneer "Hot" verschijnt, dan koelt het apparaat het wasgoed af.

Wanneer "Hot" dooft, dan is het was-goed afgekoeld.

12.6 Geactiveerde klaar in tijd wijzigen

Als u de functie klaar in tijd voor een vertraagde programmastart hebt ingesteld en geactiveerd, kunt u de functie klaar in tijd opnieuw wijzigen voordat het programma start.

Vereisten

■ Het programma is ingesteld.
→ "Programma instellen", Pagina 27

■ De functie klaar in tijd is ingesteld en geactiveerd.

→ "Knoppen", Pagina 22

1. Druk op Start Pauze.

De geactiveerde functie klaar in tijd is gepauzeerd.

1. Op Klaar in Ⓐrukken tot op het display de gewenste klaar in tijd wordt weergegeven.

2. Druk op Start Pauze.

De gewijzigde klaar in tijd is geactiveerd.

12.7 Wasgoed bijvullen

Na het starten van het programma kunt u het wasgoed altijd uitnemen of bijvullen.

Vereiste: Er is een programma ge- start.

→ "Starten van het programma", Pagina 28

1. Op Start Pauze drukken.

Het afkoelproces start automatisch na ca. 30 seconden en koelt de was bij een draaiende trommel. Als u het afkoelproces wilt vermijden of afbreken, opent u de deur. → "Display", Pagina 20

1. Open de deur.

2. Het wasgoed bijvullen of uitnemen.

3. De deur sluiten.

4. Op Start Pauze drukken.

12.8 Progr. annuleren

1. Op Start Pauze drukken.
2. Open de apparaatdeur.
3. Het wasgoed verwijderen.

→ "Wasgoed uitnemen", Pagina 29

12.9 Wasgoed uitnemen

1. Open de deur.
2. Het wasgoed uit de trommel nemen.

12.10 Apparaat uitschakelen

- De programmakiezer op UitOzetten.

12.11 Pluizenfilter

Tijdens het drogen worden de plui- zen uit het wasgoed in het pluizenfil- ter verzameld. Het pluizenfilter be- schermt het apparaat tegen pluizen.

Pluizenfilter reinigen

Als het droogprogramma beeindigd is of als het display tijdens het gebruik een aanwijzing toont, reinig dan het pluizenfilter.

Opmerking: Als u het apparaat niet zoals beschreven reinigt, kan de ap- paraatfunctie gehinderd worden.

Vereisten

■ Het display toont na het drogen: "End"
■ of tijdens het gebruik:

1. De deur openen.

2. De pluizen van de deur verwijderen.

1. Het tweedelige pluizenfilter verwijderen.

1. De pluizen van de uitsparing verwijderen.

Zorg ervoor dat er geen pluizen in het luchtkanaal vallen.

nl Bediening

1. Het tweedelige pluizenfilter losma- ken.

1. De pluizen verwijderen.

1. De beide pluizenfilters grondig met stromend, warm water reinigen en afdrogen.

1. De beide pluizenfilters sluiten en in elkaar steken.

1. Het tweedelige pluizenfilter plaatsen.

12.12 Filtersysteem van de bodemeenheid

Tijdens het drogen worden de pluizen uit het wasgoed in het filtersysteem van de bodemeenheid verzameld. Het filtersysteem beschermt het apparaat tegen pluizen.

Filtersysteem van de bodemeenheid reinigen

Als het display tijdens het gebruik een aanwijzing toont, reinig dan het filtersysteem van de bodemeenheid.

Opmerkingen

■ U kunt het filtersysteem zonder de weergegeven aanwijzing op het display regelmatig reinigen. Het reinigen telkens na het drogen is niet vereist.
■ Als u het apparaat niet zoals beschreven reinigt, kan de apparaatfunctie gehinderd worden.

Vereiste: Het display toont tijdens het gebruik: 📄

1. Het pluizenfilter reinigen → Pagina 29.
2. De bodemeenheid openen → Pagina 35.
3. De filtermat voorzichtig van de houders verwijderen.

Zorg ervoor dat de filtermat niet wordt vervormd of beschadigd.

1. De warmtewisselaarafdekking met een zachte borstel reinigen.

Zorg ervoor dat alle verontreinigingen van de afdichting worden verwijderd.

1. De filtermat met stromend, warm water grondig reinigen en met de hand eruit drukken.

U kunt sterke verontreinigingen voorzichtig met een stofzuiger ver- wijderen. Reinig de filtermat niet met reini- gingsmiddelen.

nl Bediening

1. De filtermat op de houders schui-ven.

Zorg ervoor dat de gereinigde fil- termat niet wordt vervormd, be- schadigd of omgekeerd op de houders wordt geschoven.

Opmerking: U kunt de filtermat → Pagina 26 als reserveonderdeel bij de servicedienst bestellen.

1. De bodemeenheid sluiten → Pagina 37.

12.13 Condenswaterreservoir

Tijdens het drogen ontstaat condenswater dat uw toestel voor de automatische reiniging gebruikt. Het condenswater wordt af fabriek in het condenswaterreservoir van het apparaat verzameld.

Opmerking: Gebruik dit apparaat met de meegeleverde waterafvoerslang. Als u de waterafvoerslang aansluit → Pagina 14, hoeft u niet regelmatig het condenswaterreservoir te legen → Pagina 32.

Condenswaterreservoir legen

Als het droogprogramma beëindigd is of als het display tijdens het gebruik een aanwijzing toont, leegt u het condenswaterreservoir.

Vereisten

■ Het display toont na het drogen: "End"
■ of tijdens het gebruik

1. Het condenswaterreservoir horizontaal eruit trekken.

1. Het condenswaterreservoir legen.

Zorg ervoor dat het condenswater- reservoir vóór het gebruik van het apparaat wordt ingeschoven.

→ "Condenswaterreservoir erin schuiven", Pagina 32

Condenswaterreservoir erin schuiven

Vereiste: Het condenswaterreservoir → Pagina 32 is uit het apparaat verwijderd.

- Het condenswaterreservoir tot aan de aanslag erin schuiven.

Beveilig uw apparaat tegen ongewenst bedienen via de bedieningselementen.

13.1 Kinderslot inschakelen

• Beide toetsen 3 sec. ca. 3 seconden indrukken.
  √ Op het display wordt weergegeven.
  √ De bedieningselementen zijn geblokkeerd.
• Het kinderslot blijft ook na het uitschakelen van het apparaat en bij een stroomuitval geactiveerd.

13.2 Kinderslot deactiveren

Vereiste: Om het kinderslot te deactiveren, moet het apparaat zijn ingeschakeld.

Druk ca. 3 seconden op beide buttons ≈3 sec..
√ In het display dooft.

14 Basisinstellingen

U kunt de basisinstellingen van uw apparaat volgens uw wensen instellen.

14.1 Overzicht over de basisinstellingen

Basisinstel-ling	Programma-positie	Waarde Beschrijving
Signaal 3 0 (uit)		1 (zacht)2 (gemiddeld)3 (luid)4 (zeer luid)	Het volume van het signaal na het programma-einde instellen.
Toetssignaal 4 0 (uit)		1 (zacht)2 (gemiddeld)3 (luid)4 (zeer luid)	Het volume van het signaal bij het kiezen van de buttons instellen.
Centrifugetoe- rental wasma- chine	2 Voor-	beeld:600 (laag)√1800 (hoog)	Het centrifugetoerental van de wasmachine instellen. De ingestel- de waarde verlengt of verkort de weergegeven duur van de auto- matische programma's.

14.2 Basisinstellingen wijzi-gen

1. De programmakiezer op stand 1 instellen.

1. Druk op Start Pauze en draai tegelijkertijd de programmakiezer op stand 2.

√ Het display geeft de actuele waarde aan.
3. De programmakiezer op de gewenste positie instellen.
4. Druk op Tijd 📊 / Klaar in Ⓤ om de waarde te wijzigen.
5. Schakel het apparaat uit om de wijziging op te slaan.

15 Reiniging en onder- houd

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken.

Opmerking: Meer informatie vindt u in de digitale gebruiksaanwijzing door het inscannen van de QR-code in de inhoudsopgave of op siemens-home.bsh-group.com.

15.1 Tips voor de reiniging en het onderhoud

De behuizing en de bedienings-elementen alleen met water en een vochtige doek af-nemen.	Hierdoor blijven deze onderdelen schoon en hygië-nisch.
Verwijder direct alle wasmiddel-resten, sproeine-velresten of ach-tergebleven res-tanten.	Recente afzettingen kunnen mak-kelijker en zon-der resten wor-den verwijderd.
De deur van het apparaat na ge-bruik open laten.	Het restwater kan verdampen en geurvorming in het apparaat wordt vermin-derd.

15.2 Bodemeenheid

De bodemeenheid is het onderste, toegankelijke gedeelte van het apparaat waarin de warmtewisselaar zich bevindt.

Bodemeenheid openen

Vereisten

■ Het apparaat is 30 minuten afgekoeld.
■ De apparaatdeur is gesloten.

nl Reiniging en onderhoud

1. De serviceklep openen.

Als u een doek onder de service-klep legt, kunt u het restwater van de bodemeenheid opvangen.

1. De hendel van de warmtewisse-laarafdekking openen.

1. De warmtewisselaarafdekking aan de greep uittrekken.

Bodemeenheid reinigen

U kunt zichtbare verontreinigingen in de bodemeenheid verwijderen.

⚠️ VOORZICHTIG Kans op snijden!

Scherpe randen aan de warmtewisselaar kunnen bij aanrakingen tot snijwonden leiden.

- De lamellen van de warmtewisse-laar niet aanraken.

1. De bodemeenheid openen → Pagina 35.

2. De warmtewisselaarafdekking met een zachte borstel reinigen.

Zorg ervoor dat alle verontreinigingen van de afdichting worden verwijderd.

1. De lamellen van de warmtewisse- laar voorzichtig met het borstelop- zetstuk van een stofzuiger reinigen.

Zorg ervoor dat de lamellen van boven naar onderen worden afgezogen en dat ze hierbij niet vervormd of beschadigd raken.

1. De opening met een zachte, vochtige doek reinigen.

1. De bodemeenheid sluiten → Pagina 37.

Bodemeenheid sluiten

Vereiste: De bodemeenheid is geopend.

→ "Bodemeenheid openen", Pagina 35

1. De warmtewisselaarafdekking aan de greep inzetten.

1. De serviceklep sluiten.

15.3 Vochtigheidssensor

De vochtigheidssensor van dit apparaat bepaalt hoe vochtig uw wasgoed tijdens het drogen is. Afhankelijk van de restvochtigheid van het wasgoed verandert het apparaat de tijdsduur van het automatische programma.

Vochtigheidssensor reinigen

Op de vochtigheidssensor kunnen zich na verloop van tijd resten van kalk, wasmiddelen en onderhoudsmiddelen afzetten. Reinig regelmatig de vochtigheidssensor.

nl Reiniging en onderhoud

LET OP!

Harde of ruwe voorwerpen kunnen de vochtigheidssensor beschadigen.

- Geen harde of ruwe voorwerpen, schuurmiddelen of staalwol gebruiken om te reinigen.

Opmerking: Als u het apparaat niet zoals beschreven reinigt, kan de ap- paraatfunctie gehinderd worden.

1. De deur openen.

2. De vochtigheidssensor met een spons reinigen.

16 Storingen verhelpen

Kleinere storingen aan het apparaat kunt u zelf verhelpen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten.

WAARSCHUWING

Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Storing Oorzaak en probleemoplossing

"Hot" en trommel draait.	Afkoelproces actief.1. Geen storing.2. Wijzig tijdens het afkoelproces niet het programma.Opmerking: Het afkoelproces duurt tot wel 10 minu-ten. U kunt het apparaat verder bedienen.
Brommend geluid. Compressor actief.► Geen fout - normaal bedrijfsgeluid.
Het display is gedoofd en Start Pauze knip-pert.	De energiebesparingsmodus is actief.► Druk op een willekeurige button.✓ Het display brandt weer.
	Pluizenfilter is verontreinigd.► → "Pluizenfilter reinigen", Pagina 29
	Het filter in de bodemeenheid is verontreinigd.► → "Filtersysteem van de bodemeenheid reinigen", Pagina 31
Apparaat werkt niet. Netstekker van de stroomkabel is niet ingestoken.► Apparaat aansluiten op het elektriciteitsnet.
		De zekering in de zekeringenkast is in werking getre-den.► Controleer de zekering in de meterkast.
		Stroomvoorziening is uitgevallen.► Controleer of de verlichting van de binnenruimte of andere apparaten functioneren.
Storing Oorzaak en probleemoplossing
Apparaat pauzeert, maar de trommel draait.	Afkoelproces actief.► Geen fout - geen handeling noodzakelijk.
Kreukvorming. De beladingshoeveelheid is te hoog.► Let op de maximale beladingshoeveelheid van de → "Programma's", Pagina 24.
en programma af-gebroken.	Condenswaterreservoir gevuld.1. → "Condenswaterreservoir legen", Pagina 32.2. → "Condenswaterreservoir erin schuiven", Pagina 32.3. → "Starten van het programma", Pagina 28.
	Waterafvoerslang is geknikt of ingeklemd.1. Zorg ervoor dat de waterafvoerslang niet geknikt of ingeklemd is.2. Leg de waterafvoerslang knikvrij.
	Waterafvoerslang is niet correct aangesloten.► Zorg ervoor dat de waterafvoerslang correct is aan-gesloten.→ "Waterafvoerslang aansluiten", Pagina 14
	Waterafvoerslang is verstopt.► Spoel de waterafvoerslang door met leidingwater.
	Er bevindt zich een vreemd voorwerp in de bode-meenheid1. → "Bodemeenheid openen", Pagina 35.2. Verwijder de aanwezige vreemde voorwerpen.3. → "Bodemeenheid sluiten", Pagina 37.
Condenswater in het condenswaterreservoir, hoewel de waterafvoerslang is aangesloten.	Het apparaat gebruikt condenswater voor de automatische zelfreiniging.► Geen fout - geen handeling noodzakelijk.
	Waterafvoerslang is niet correct aangesloten.► Zorg ervoor dat de waterafvoerslang correct is aangesloten.→ "Waterafvoerslang aansluiten", Pagina 14
Programma start niet.	Kinderbeveiliging is geactiveerd.► → "Kinderslot deactiveren", Pagina 33
	Start Pauze werd niet ingedrukt.► Druk op Start Pauze.
	Geen programma ingesteld.1. → "Programma instellen", Pagina 27.2. → "Starten van het programma", Pagina 28.
De programmaduur wijzigt tijdens het dro-gen.	Het programmaverloop wordt elektronisch geoptimaliseerd. Dat kan leiden tot wijzigingen in de program-maduur.► Geen fout - geen handeling noodzakelijk.
Pompgeluid. Condenswaterpomp actief.► Geen fout - normaal bedrijfsgeluid.
Zoemend geluid. Compressorontluchting actief.► Geen fout - normaal bedrijfsgeluid.
Droogtijd is te lang. Het filter in de bodemeenheid is verontreinigd.► → "Filtersysteem van de bodemeenheid reinigen", Pagina 31
		Pluizenfilter is verontreinigd.► → "Pluizenfilter reinigen", Pagina 29
		Omgevingstemperatuur is hoger dan 30°C.► Zorg ervoor dat de omgevingstemperatuur onder de 30°C ligt.
		Omgevingstemperatuur is lager dan 15°C.► Zorg ervoor dat de omgevingstemperatuur boven de 15°C ligt.
		Onvoldoende luchtcirculatie op de opstelplaats van het apparaat.► Ventileer de opstelplaats van het apparaat.
		Ventilatieopening van het apparaat is geblokkeerd.► Zorg ervoor dat de luchtinlaat van het apparaat wordt vrijgehouden.

Storing Oorzaak en probleemoplossing
Droogtijd is te lang. Warmtewisselaar is verontreinigd.1. → "Bodemeenheid openen", Pagina 35.2. Warmtewisselaar reinigen.→ "Bodemeenheid reinigen", Pagina 363. → "Bodemeenheid sluiten", Pagina 37.
Er lekt water. Het apparaat is niet goed horizontaal gesteld.→ "Stellen van het apparaat", Pagina 16
Wasgoed is te voch-tig.	Ongeschikt programma voor de textielsoort ingesteld.→ Stel voor het nadrogen een tijdprogramma in.→ "Programma's", Pagina 24
	Stroomvoorziening is uitgevallen.→ Controleer of de verlichting van de binnenruimte of andere apparaten functioneren.
	De beladingshoeveelheid is te hoog.→ Let op de maximale beladingshoeveelheid van de → "Programma's", Pagina 24.
	Warm wasgoed voelt na het einde van het program-ma vochtiger aan dan het daadwerkelijk is.1. Neem het wasgoed direct na het drogen uit de trommel.2. Spreid de items uit om ze te laten afkoelen.
	Ongeschikt droogdoel ingesteld.→ "Droogdoel wijzigen", Pagina 23.
	Droogdoel niet aangepast.→ "Droogdoel aanpassen", Pagina 23.

Storing Oorzaak en probleemoplossing

Wasgoed is te voch-tig.	Beladingshoeveelheid te weinig.► Stel voor het nadrogen een tijdprogramma in.→ "Programma's", Pagina 24
	Vochtigheidssensor verontreinigd.► → "Vochtigheidssensor reinigen", Pagina 37.
	Droogproces afgebroken en condenswaterreservoir gevuld.1. → "Condenswaterreservoir legen", Pagina 32.2. → "Condenswaterreservoir erin schuiven", Pagina 32.3. → "Starten van het programma", Pagina 28.

17 Transporteren, op- slaan en afvoeren

17.1 Apparaat voor het trans- port voorbereiden

LET OP!

Als het apparat direct na het transport wordt gebruikt, kan het koelmiddel in het apparaat schade aan het apparaat veroorzaken.

- Het apparaat direct na het transport twee uur laten rusten voordat het in gebruik wordt genomen.

Tip: Het apparaat kan restwater bevatten en bij het transporteren druppelen. Transporteer het apparaat rechtop.

Vereisten

■ Het condenswaterreservoir is ge-leegd. Condenswaterreservoir le-gen → Pagina 32
■ Het apparaat is ingeschakeld. → "Apparaat inschakelen", Pagina 27

1. Een willekeurig programma instellen → Pagina 27.

2. Het programma starten → Pagina 28 en 5 minuten wachten.

√ Het condenswater is afgepompt.

1. Het apparaat uitschakelen. → "Apparaat uitschakelen", Pagina 29

2. De waterafvoerslang van het aan- sluitpunt verwijderen. → "Aansluitsoorten waterafvoer", Pagina 15

3. De waterafvoerslang aan het apparaat tegen onbedoeld losraken borgen. Zorg ervoor dat de waterafvoerslang niet wordt geknikt.

4. Het condenswaterreservoir legen → Pagina 32.

5. Het condenswaterreservoir erin schuiven → Pagina 32.
6. Stekker van het apparaat van het stroomnet scheiden.
   √ Het apparaat is gereed voor transport.

17.2 Afvoeren van uw oude apparaat

Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen opnieuw worden gebruikt.

WAARSCHUWING

Kans op gevaar voor de gezondheid!

Kinderen kunnen zich in het apparaat opsluiten en in levensgevaar gera- ken.

• Het apparaat niet opstellen achter een deur die het openen van de apparaatdeur blokkeert of verhindert.
• Bij afgedankte apparaten de stekker van het netsnoer uit het stopcontact halen, daarna het netsnoer doorknippen en het slot van de apparaatdeur dusdanig beschadigen, dat de apparaatdeur niet langer sluit.

Het koelmiddel R290 in dit apparaat is milieuvriendelijk maar brandbaar en kan bij niet vakkundig afgevoerde apparaten in brand vliegen.

• Het apparaat op vakkundige wijze afvoeren.

• Zorg dat de leidingen van het koel-circuit niet beschadigd raken.

• De stekker van het netsnoer uit het stopcontact trekken.

• Het netsnoer doorknippen.

• Voer het apparaat milieuvriendelijk af.

Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoer-methoden.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

18 Servicedienst

Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetreffende Ecodesign-verordening kunt u voor de duur van ten minste 10 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen.

Opmerking: Het inschakelen van de servicedienst in het kader van de fabrieksgarantievoorwaarden is gratis.

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website.

Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgegevens van de service-dienst vindt u in de meegeleverde servicedienstlijst of op onze website.

18.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat.

Het typeplaatje bevindt zich afhankelijk van het model:

■ aan de binnenkant van de deur.
■ aan de binnenkant van de onderhoudsklep.
■ aan de achterkant van het apparaat.

Om uw apparaatgegevens en de servicedienst-telefoonnummers snel terug te kunnen vinden, kunt u de gegevens noteren.

19 Verbruikswaarden

Het programma

Katoen Kastdroog

(aangeduid door "pijl") is geschikt voor het drogen van katoenen was- goed met normale vochtigheid en uit het oogpunt van het gecombineerde energieverbruik voor het drogen van nat katoenen wasgoed met meest efficiënt.

De op het energielabel aangegeven verbruikswaarden van dit programma hebben betrekking op een vochtigheidsgehalte van het wasgoed van 60%.

De voor andere programma's aange-geven waarden zijn richtwaarden en werden in overeenstemming met de geldende norm EN61121 bepaald.

De daadwerkelijke waarden kunnen al naar gelang het soort textiel, de samenstelling van het te drogen was- goed, restvochtigheid in het textiel, ingestelde drooggraad, beladings- hoeveelheid, omgevingscondities en activering van extra functies afwijken van de aangegeven waarden.

De bij de programmakeuze op het display van het apparaat waarschijnlijke programmaduur / Klaar-in tijd gebaseerd op de aflevertoestand van het apparaat en een centrifugetoerental in de wasmachine van 1000 t/min.

Programma Eind-		voch-tigheid(%)	Bela-ding(kg)	Centri-fuge-toeren-tal (t/min)	Uit-gangs-voch-tigheid(%)	Pro-gram-maduur(h:min)	Ener-giever-bruik(kWh/cyclus)
Katoen droog	Kast-	0,0 7,0	1400 50	2:45 1,45
Katoen droog	Kast-	0,0 3,5	1400 50	1:45 0,89
Katoen droog	Kast-	0,0 7,0	1000 60	3:08 1,68
Katoen droog	Kast-	0,0 3,5	1000 60	1:58 1,02
Katoen droog	Kast-	0,0 7,0	800 70	3:31 1,91
Katoen droog	Kast-	0,0 3,5	800 70	2:11 1,15
Katoen Strijkdroog	Strijkdroog	12,0 7,0	1400 50	1:59 1,05
Katoen Strijkdroog	Strijkdroog	12,0 3,5	1400 50	1:14 0,62
Katoen Strijkdroog	Strijkdroog	12,0 7,0	1000 60	2:22 1,28
Katoen Strijkdroog	Strijkdroog	12,0 3,5	1000 60	1:27 0,75
Katoen Strijkdroog	Strijkdroog	12,0 7,0	800 70	2:45 1,51
Katoen Strijkdroog	Strijkdroog	12,0 3,5	800 70	1:40 0,88

Programma Eind-	voch-tigheid(%)	Bela-ding(kg)	Centri-fuge-toeren-tal (t/min)	Uit-gangs-voch-tigheid(%)	Pro-gram-maduur(h:min)	Ener-giever-bruik(kWh/cyclus)
Kreukherstel-lend Kastdroog	2,0 3,5	800 40	1:12 0,60
Kreukherstel-lend Kastdroog	2,0 3,5	600 50	1:24 0,71

Apparaathoogte 84,2 cm
Apparaatbreedte 59,8 cm
Apparaatdiepte 61,3 cm
Apparaatdiepte met gesloten deur	64,3 cm
Apparaatdiepte met geopende deur	110.5 cm
Gewicht 45,7 kg
Maximale bela- ding	7,0 kg
Netspanning 220-240 V, 50 Hz
→ Minimale in- stallatiezekering	10 A
Nominaal vermo- gen	625 W
Opgenomen ver- mogen	■ Uit-toestand: 0,10 W■ Niet-uitgeschakelde toe- stand: 0,75 W
Omgevingstem- peratuur	■ Minstens: 5 °C■ Maximaal: 35 °C

Lengte van de 145 cm netaansluitkabel

Meer informatie over uw model vindt u op het internet onder https://eprel.ec.europa.eu/¹. Dit we-badres verwijst naar de officiële EU-productdatabank EPREL. Volg dan de aanwijzingen bij het zoeken naar het model op. De modelidentificatie bestaat uit het teken voor de slash van het E-nummer (E-Nr.) op het typeplaatje. Alternatief vindt u de modelidentificatie ook in de eerste regel van het EU-energielabel.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Geproduceerd door BSH Hausgeräte GmbH onder de handelsmerklicentie van Siemens AG
