GEBRUIKSAANWIJZING SP172S800MADC Union Special

MANUAL NO. PRT9311

ILLUSTRATED PARTS LIST

STYLES

SP151H829M032

SP151H830M032

SP151H829M040

SP151H830M040

SP161S800M032

SP161S800M040

SP161S800M048C

SP161S900M032C

SP161S900M040C

SP161S900M048C

SP161H829M032

SP161H830M032

SP161H829M040

SP161H830M040

SP172S800MAAC

SP172S800MACC

SP172S800MADC

SP172S900MACC

SP172S900MADC

SP172S900MAEC

SP172S800MBDC

SP172S900MBDC

SP172S900HAC

SP172S900HAD

SP172S900HAE

SP172S900HBD

SP172S900HBE

SP100 SERIES

Finest Quality

Union Special INDUSTRIAL SEWING EQUIPMENT

29158607

No.0984-00

First Edition Copyright 1993

By

Union Special Corporation Rights Reserved In All Countries

Printed in Japan October 1993

PREFACE

This parts manual has been prepared to assist you in locating individual parts or assemblies on the SP100 Series machines. It can be used in conjunction with Union Special Adjusting manual INS9310.

It is the desire of Union Special that each machine run at its optimum performance. Parts listed in this manual are designed specifically for your machine and are manufactured with utmost precision to assure long lasting service.

This manual has been comprised on the basis of available information. Changes in design and/or improvements may incorporate a slight modification of configuration in illustrations or part numbers.

On the following pages are illustrations and terminology used in describing the parts used on the SP100 Series machines.

SAFETY RULES

General Operating Directions

The sewing machines described in this manual are prohibited from being put into service until it has been ascertained that the sewing units, in which these sewing machines will be built-in have conformed with the EC Council Directives (89/392/EEC, Annex II B).

1. Before putting the machines described in this manual into service, carefully read the instructions. The starting of each machine is only permitted after taking notice of the instructions and by qualified operators.

IMPORTANT! Before putting the machine info service, also read the safety rules and instruction from the motor supplier.

1. Observe the national safety rules valid for your country.

2. Each machine is only allowed to be used as foreseen. The foreseen use of the particular machine is described in paragraph "STYLES OF MACHINES" of this manual. Another use, going beyond the description, is not as foreseen.

3. All safety devices must be in position when the machine is ready for work or in operation. Operation of the machine without the appertaining safety devices is not allowed.

4. The following safety devices are components of the sewing machines: Fingerguard, needle lever eyelet guard, needle bar guard, needle break protection shield and handwheel-belt guard.

5. When gauge parts are exchanged-(e.g. needle, presser foot, needle plate, feed dog and bobbin) during threading, when the operator leaves the workplace, and during service work, the machine must be isolated form the main power by switching off the main switch or disconnecting the main plug. On mechanically operated clutch motors without a start inhibitor it is necessary to wait until the motor has stopped.

6. Wear safety glasses.

7. In case of machine conversions and changes all valid safety rules must be considered. Conversions and changes are made at your own risk.

8. Commissioning of the sewing head is prohibited until such time as the entire sewing unit is found to comply with EC regulations.

9. The warning hints in the instructions are marked with one of these two symbols:

Items require special attention

Danger of injury to operative or service staff

Be sure to observe and adhere to these indications and to the generally applicable regulations.

Special Operating Directions

1. For the following the machine has to be disconnected from the power supply by turning off the main switch or by pulling out the main plug:

11.1 For threading needle(s), looper, spreader etc.
11.2 For replacing sewing tools such as needle, presser foot, throat plate, looper, spreader, feed dog, needle guard, folder, fabric guide etc.
11.3 When leaving the workplace and when the workplace is unattended.
11.4 For maintenance work.
11.5 When using clutch motors without actuation lock, wait until the motor is stopped totally.

General Maintenance Directions

1. Maintenance, repair and conversion work (see item 8) must be done only by trained technicians or special skilled personnel under consideration of the instructions.
2. Any work on the electrical equipment must be done by an electrician or under direction and supervision of special skilled personnel.

Special Maintenance Directions

1. Work on parts and equipment under electrical tension is not permitted. Permissible exceptions are described in the applicable sections of standard sheet DIN VDE 0105.
2. Before doing maintenance and repair work on the pneumatic equipment, the machine has to be disconnected from the compressed air supply. In case of existing residual air pressure after disconnecting from compressed air supply (e.g. pneumatic equipment with air tank), the pressure has to be removed by bleeding.

Exceptions are only allowed for adjusting work and function checks done by special skilled personnel.

Standards

1. The sewing machines described in this manual are built according to the following standards:

EN292-2 Safety of machinery-basic concepts, general principles for design.

IEC204-3-1/EN60204-3-1 Electrical equipment of industrial machines. Part 3: Particular requirements for sewing machines, units and systems.

Section 1 to 16 (page 1 to 28) of this parts list cover the machine of model Nos. SP161S800M040 and SP172S900MADC.

For subclass machine, refer to Section 18 Subclasses (page 30).

このパーツリストの1～16項目は標準機種（SP161S800M040, SP172S900MADC）を示しています。その他サブクラスは18項目を御覧ください。

CONTENTS

目次

1. FRAME COMPONENTS(1) .... 1 フレーム関係 (1)

2. FRAME COMPONENTS(2) 3 フレーム関係 (2)

3. CRANKSHAFT COMPONENTS 5 主軸関係

4. NEEDLE DRIVING SHAFT COMPONENTS .... 7 針駆動軸関係

5. FEED MECHANISM COMPONENTS(1) 9 送り関係(1)

6. FEED MECHANISM COMPONENTS(2) 11 送り関係(2)

7. UPPER & LOWER LOOPER COMPONENTS .... 13 上ルーパ、下ルーパ関係

8. PRESSER FOOT COMPONENTS(1) 15 押え関係 (1)

9. PRESSER FOOT COMPONENTS(2) 17 押え関係 (2)

10. THREAD TENSION COMPONENTS 19 糸調子関係

11. LOWER KNIFE COMPONENTS 21 下メス関係

12. UPPER KNIFE COMPONENTS 23 上メス関係

13. NEEDLE COOLING MECHANISM COMPONENTS 24 針冷却装置関係

14. LUBRICATION MECHANISM COMPONENTS 25 給油裝置関係

15. SEMI-SUNKEN TYPE TABLE COMPONENTS 27 卓上式テーブル関係

16. THREAD STAND COMPONENTS 28

糸立装置関係

1. SPECIAL ORDER PARTS COMPONENTS 29

特別注文部品関係

1. SUBCLASSES 30

サブクラス

(1) SP161S800M032 30

(2) SP161S800M048C 30

(3) SP161S900M032C 30

(4) SP161S900M040C 31

(5) SP161S900M048C 31

(6) SP151H8ΔΔM032 32

(7) SP151H8ΔΔM040 32

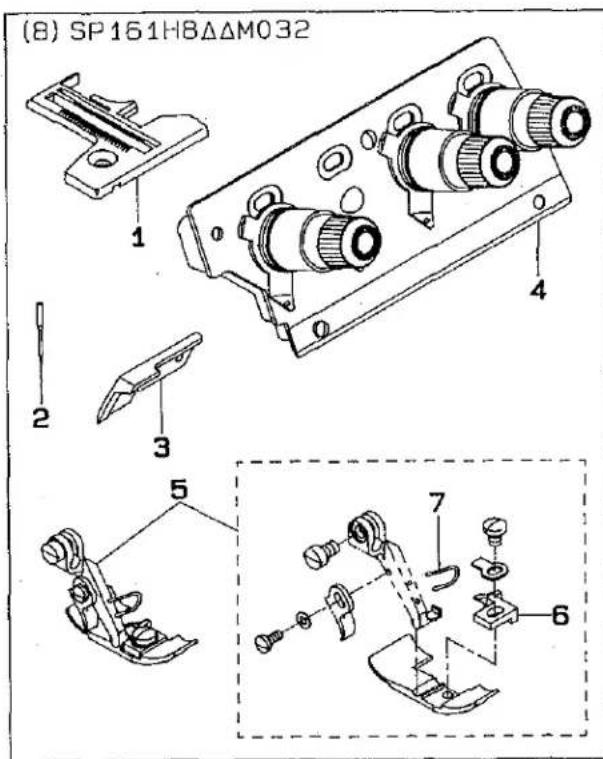

(8) SP161H8ΔΔM032 33

(9) SP161H8ΔΔM040 33

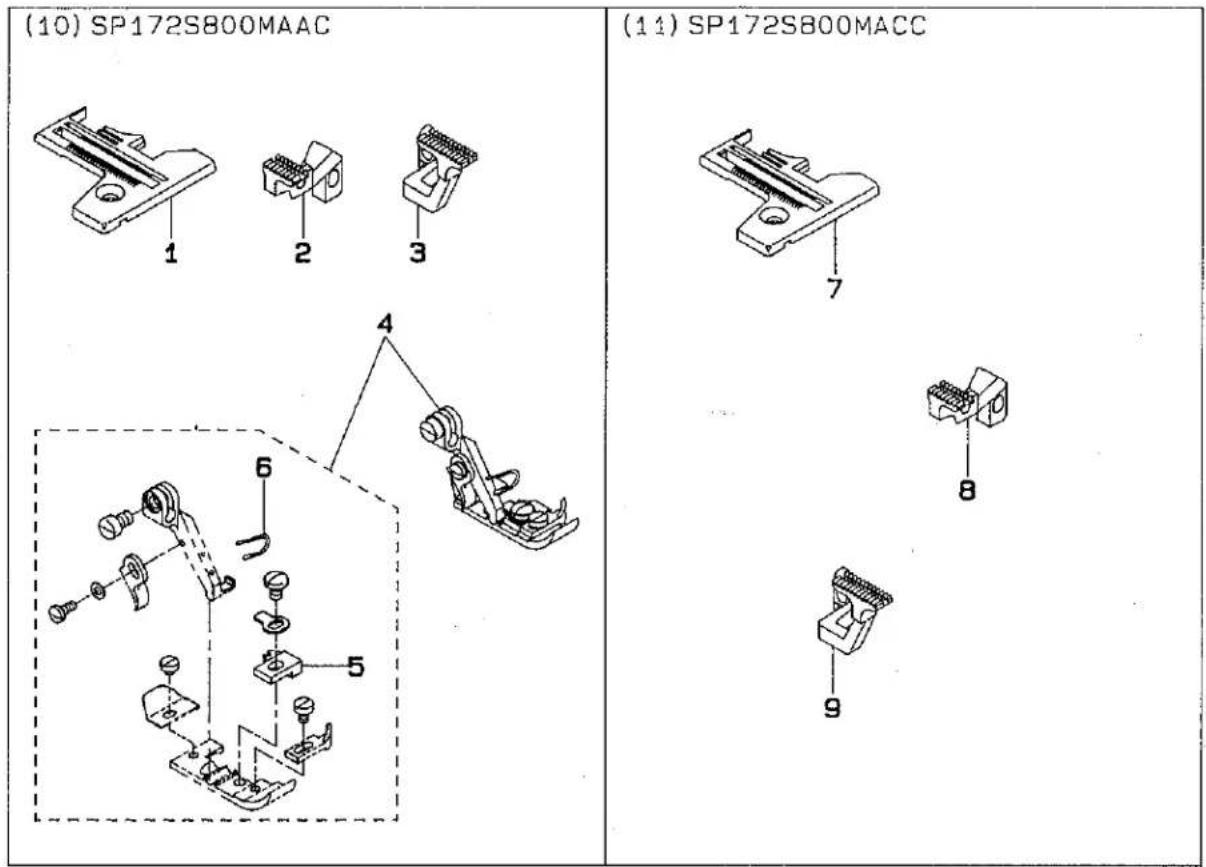

(10) SP172S800MAAC 34

(11) SP172S800MACC 34

(12) SP172S800MADC 35

(13) SP172S900MACC 35

(14) SP172S900MAEC 36

(15) SP172S800MBDC 36

(16) SP172S900MBDC 36

(17) SP172S900HAC 37

(18) SP172S900HAD 37

(19) SP172S900HAE 37

(20) SP172S900HBD 38

(21) SP172S900HBE 38

NUMERICAL INDEX PARTS 39

索引

1. FRAME COMPONENTS(1)

フレーム関係 (1)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		122-00200	FEED MECHAISM COVER	オクリプタ	1
2		122-00309	GASKET A	オクリプタ パッキンA	1
3		122-00408	GASKET B	オクリプタ パッキン B	1
4		RO-3152001-00	RUBBER RING	Oリング	1
5		122-00507	COVER	オクリ チョウセツアナ フタ	1
6		TA-1450404-RO	RUBBER PLUG D=14.5 L=4	トメセン D=14.5 L=4	1
7		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	5
8		122-29100	CHIP GUARD COVER	ヌノクズ カバー	1
9		SS-2090520-SL	SCREW 9/64-40 L=5	マルサラネジ 9/64-40 L=5	1
10		121-01507	CLOTH WASTE COVER STOPPER	ヌノクズカバーストッパー	1
11		B1140-716-000	SPRING	ルーハ°カバー パネ	1
12		NS-6090310-SN	NUT 9/64-40	ロツカクナット 9/64-40	1
13		SS-7090530-SP	SCREW 9/64-40 L= 4.5	マルヒラネジ 9/64-40 L=4.5	2
14		SS-7110720-SP	SCREW 11/64-40 L=7	マルヒラネジ 11/64-40 L=7	1
15		SS-3090610-SP	SCREW 9/64-40 L=6	マルネジ 9/64-40 L=6	2
16		118-03004	LOOPER COVER HINGE PIN	ルーハ°カバー ヒンジ ジク	1
17		SS-7090610-SP	SCREW 9/64-40 L=6	マルヒラネジ 9/64-40 L=6	1
18		122-00903	LOOPER COVER	ルーハ°カバー	1
19		SS-8110410-TP	SCREW 11/64-40 L= 3.5	トメネジ 11/64-40 L=3.5	1
20		122-00804	LOOPER COVER BRACKET	ルーハ°カバー ウケタイ	1
21		121-03206	LOOPER COVER PRESSER PLATE	ルーハ°カバー オサエ イタ	1
22		121-01408	LOOPER COVER GUIDE PRATE	ルーハ°カバー カイト パン	1
23		122-00655	SIDE COVER ASM.	ヨコカバー クミ	1
24		SS-4120615-SP	SCREW 3/16-28 L=6	ナベネジ 3/16-28 L=6	2
25		SS-6111010-SP	SCREW 11/64-40 L= 9.5	ヒラネジ 11/64-40 L=9.5	2
26		121-03404	LOOPER COVER PRESSER SPRING	ルーハ°カバー オサエ パネ	1

2. FRAME COMPONENTS(2)

フレーム関係 (2)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		121-00400	UPPER COVER	ウエカバー	1
2		121-00707	GASKET	チュウエアナ フタ パッキン	1
3		121-00608	OIL CAP	チュウエアナ フタ	1
4		SS-4121215-SP	SCREW 3/16-28 L=12	ナベネジ 3/16-28 L=12	6
5		121-00806	OIL DRAIN SCREW	フィルターシツ ハイユウネジ	1
6		RO-0781901-00	RUBBER RING	Oリング	1
7		121-01903	BELT COVER	ヘルトカバー	1
8		SS-4151215-SP	SCREW	ナベネジ 15/64-28 L=12	3
9		121-01804	COOLING FAN PLATE	レイキャクファン イタ	1
10		SS-1110840-SP	SCREW 11/64-40 L=8	サラネジ 11/64-40 L=8	1
11		SS-7110840-SP	SCREW 11/64-40 L=7.8	マルヒラネジ 11/64-40 L=7.8	2
12		121-00509	UPPER COVER GASKET	ウエカバーパッキン	1
13		121-00202	SIDE COVER	ソクメン カバー	1
14		121-00301	SIDE COVER GASKET	ソクメンカバーパッキン	1
15		SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	3
16		SS-2110920-TP	SCREW 11/64-40 L=8.5	マルサラネジ 11/64-40 L=8.5	1
17		121-02505	BRAND BASE	プラントベース	1
18		SS-3090510-SP	SCREW 9/64-40 L=5	マルネジ 9/64-40 L=5	2
19		TA-2050805-RO	RUBBER PLUG	トメセン D=20.5 L=8	1
20		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカホルト 15/64-28	1
21		118-05207	THREAD GUIDE, LARGE	イトミチ 夕イ	2
22		TA-1701107-RO	RUBBER PLUG	トメセン	1
23		SS-5110710-SP	SCREW 11/64-40 L=7	トラスネジ 11/64-40 L=7	1
24		WZ-0850302-KO	WAVED WASHER 8.5X12.5X0.3	ナミガネサカネ 8.5X12.5X0.3	1
25		B3013-141-HOA	WASHER	レイタロット オサエカネ サカネ	1
26		121-02000	SAFETY PLATE BRACKET	メホコガバータイ	1
27		SS-7090611-SL	SCREW 9/64-40 L=6.1	マルヒラネジ 9/64-40 L=6.1	2
28		121-04907	SAFETY PLATE	メホコガバ-	1
29		115-03703	SCREW STUD	シチューホルト	4
30		WP-0751576-SD	WASHER 7.5X19X1.5	ヒラザカネ 7.5X19X1.5	4
31		WS-0822010-KP	SPRING WASHER 8.2X15X2	ハネサカネ 8.2X15X2	4
32		NS-6680410-SP	NUT 9/32-28	ロツカナツ 9/32-28	4
33		122-01208	OIL RESERVOIR GASKET	アブラダマリ パッキン	1
34		122-01109	OIL RESERVOIR	アブラダマリ	1
35		118-10306	OIL DRAIN CAP GASKET	ハイユネジ パッキン	1
36		SS-6741010-SP	SCREW 3/8-28 L=10	ヒラネジ 3/8-28 L=10	1
37		PS-0300132-KH	SPRING PIN 3X13	スプリングピン	1
38		TA-0750704-RO	RUBBER PLUG	トメセン	1
39		TA-0800504-RO	PLUG D=8 L=4.5	トメセン D=8X4.5	1
40		TA-1470702-RO	RUBBER PLUG	トメセン	1
41		122-60204	BRAND LAVEL	プラントラベル	1

3. CRANKSHAFT COMPONENTS

主軸関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		SS-5110740-TP	SCREW 11/64-40 L=6.5	トラスネジ 11/64-40 L=6.5	1
2		122-04004	THRUST HOLDER	カクゴマ スラストウケ	1
3		SS-8110422-TP	SCREW 11/64-40 L=4	トメネジ 11/64-40 L=4	1
4	#01	SB-3120003-OA	BEARING	コロガリジクウケ	1
5	#01	SB-3120003-OB	BEARING	コロガリジクウケ	1
6	#01	SB-3120003-OC	BEARING	コロガリジクウケ	1
7	#01	SB-3120003-OD	BEARING	コロガリジクウケ	1
8	#01	SB-3120003-OE	BEARING	コロガリジクウケ	1
9		122-10100	SLIDE BLOCK	ジョウケオクリ カクゴマ	1
10		122-04202	BALL BEARING D	シェジク ポール ヘアリング* D	1
11		122-03600	CRANK SHAFT	シェジク	1
12		SS-5080212-TP	SCREW 1/8-44 L=2	ハ°イントネジ	5
13		SS-8080410-TP	SCREW 1/8-44 L=3.5	トメネジ 1/8-44 L=3.5	1
14		122-04103	SCREW 1/8-44 L=3.2	トメネジ 1/8-44 L=3.2	1
15		122-03907	CRANK SHAFT BUSHING C	Cメタル	1
16		B1212-704-000	SCREW 11/64-40 L=18	マルヒラネジ 11/64-40 L=18	1
17		B1211-804-000	BALL BEARING B	シェジク ポールベアリング* B	1
18		121-32155	KNIFE DRIVING ROD ASM.	ウェ メスロット* クミ	1
19		121-32106	KNIFE DRIVING ROD	ウェ メスロット*	(1)
20		SS-7111810-TP	SCREW 11/64-40 L=18	マルヒラネジ 11/64-40 L=18	(2)
21		SS-7110840-SP	SCREW 11/64-40 L=7.8	マルヒラネジ 11/64-40 L=7.8	1
22		SS-7110840-SP	SCREW 11/64-40 L=7.8	マルヒラネジ 11/64-40 L=7.8	1
23		121-09153	CONNECTING ROD ASM.	ハリクトウ ロット* クミ	1
24		121-09104	CONNECTING ROD	ハリクトウ ロット*	(1)
25		SS-7111810-TP	BEARING RETAINER	ポールベアリング* トメワ	(2)
26		121-22354	UPPER LOOPER ROD ASM.	ウェルーパータマウデ* クミ	1
27		SS-7111810-TP	SCREW 11/64-40 L=18	マルヒラネジ 11/64-40 L=18	(2)
28		121-22107	LOOPER DRIVING ROD	ルーパーロット*	(1)
29		SS-7111410-TP	SCREW 11/64-40 L=14	マルヒラネジ 11/64-40 L=14	(2)
30		121-22305	UPPER LOOPER ARM	ウェルーパーキュウワン	(1)
31		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカクボルト 15/64-28	(1)
32		121-22206	STOPPER	ルーパーロット* フレドメ	4
33		122-15158	LOWER LOOPER ROD ASM., A	シタルーパータマウデ* A クミ	1
34		SS-7111810-TP	SCREW 11/64-40 L=18.	マルヒラネジ 11/64-40 L=18	(2)
35		121-22107	LOOPER DRIVING ROD	ルーパーロット*	(1)
36		SS-7111410-TP	SCREW 11/64-40 L=14	マルヒラネジ 11/64-40 L=14	(2)
37		122-15109	LOWER LOOPER ARM A	シタルーパーキュウワン A	(1)
38		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカクボルト 15/64-28	(1)
39		B1211-804-000	BALL BEARING A	シュジク ポールベアリング* A	1
40		115-10609	WASHER	ヘアリング* ウケイタ	1
41		WZ-2640310-KH	WAVED WASHER 26.4X33.9X3.5	ナミカタサカネ26.4X33.9X3.5	1
42		RO-3473501-00	RUBBER RING	Oリンク*	1
43		121-07702	THRUST HOLDER	スラストウケ	1
44		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	3
45		121-07801	OIL SHIELD	シュジクアブラキリ	1
46		118-11601	COOLING FAN	レイキャクファン	1
47		121-07611	FLYWHEEL	ハズミクルマ(A)	1
48		SS-8151150-SP	SCREW 15/64-28 L=10.5	トメネジ 15/64-28 L=10.5	2
49		WP-0764016-SP	WASHER	ヒラザカネ 76X20X4	1
50		SS-9681610-TP	SCREW 9/32-28 L=16	ロツカクボルト 9/32-28 L=16	1
51		122-03816	FLYWHEEL C	ハズミクルマ(C)	1
52		SS-7111410-SP	SCREW 11/64-40 L=14	マルヒラネジ 11/64-40 L=14	3

Note (注記) #01....SELECTIVE PART
選択部品

4. NEEDLE DRIVING SHAFT COMPONENTS

針駆動軸関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		121-09252	FEED FORKED CRANK ASM.	ハリクトウ フタマタ クランク クミ	1
2		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロッカクボルト 15/64-28	(1)
3		121-09203	NEEDLE DRIVING FORKED CRANK	ハリクトウ フタマタ クランク	(1)
4		121-09302	NEEDLE DRIVING SHAFT	ハリ クドウジク	1
5		121-09401	BUSHING, FRONT	ハリクトウジク マエメタル	1
6		SS-8120410-SP	SCREW	トメネジ	1
7		121-09500	BUSHING, REAR	ハリクトウジク ウシロメタル	1
8		CS-1201010-SH	THRUST COLLAR ASM. D=12 W=10	スラストウケ D=12 W=10 クミ	2
9		SS-8660610-TP	SCREW 1/4-40 L=6	トメネジ 1/4-40 L=6	(4)
10	#01	118-23804	CRANK PIN C	オクリフタマタ クランクピン C	1
11		121-09658	NEEDLE DRIVING ARM ASM.	ハリ クドウデク	1
12		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロッカクボルト 15/64-28	(1)
13		121-09609	NEEDLE DRIVING LEVER	ハリ クドウデ	(1)
14		SS-8090530-TP	SCREW 9/64-40 L=5.0	トメネジ 9/64-40 L=5	2
15	#01	121-09955	LINK PIN ASM.	ハリクトウリンク ピンク	1
16		CQ-2520000-00	OIL WICK	ユシン	(0.1)
17		121-09906	LINK PIN C	ハリ クドウリンク ピン C	(2)
18		121-10102	NEEDLE DRIVING LINK	ハリ クドウリンク	1
19		121-10250	NEEDLE HOLDER ASM.	ハリホウ クミ	1
20		121-10201	NEEDLE HOLDER	ハリホウ	(1)
21		121-10300	NEEDLE HOLDER BUSHING	ハリホウ メタル	(1)
22		RO-1082401-00	RUBBER RING	Oリング	1
23		SS-8110710-SP	SCREW	トメネジ	1
24		121-10409	NEEDLE CLAMP HOLDER	ハリトメタキ	1
25		SS-6080720-SP	SCREW	ヒラネジ 1/8-44 L=7	1
26	#05	121-10607	NEEDLE THREAD PRESSER GUIDE, A	ハリイトオサエ イトアンナイ A	1
27		121-10904	NEEDLE THREAD PRESSER PLATE	ハリイトオサエイタ A	1
28		121-10805	NEEDLE THREAD PRESSER SPRING	ハリイトオサエ ハネ	1
29		SD-0280401-SL	HINGE SCREW D=2.8 H=4	タンネジ D=2.8 H=4	1
30	#02	121-48607	NEEDLE CLAMP	1 ポンバリ ハリドメ	1
31	#02	SS-8080310-TP	SCREW 1/8-44 L=2.8	トメネジ 1/8-44 L=2.8	1
32	#02	MDC-270B1100	NEEDLE DCX27 #11	ハリ DCX27 #11	1
33	#03	121-48706	NEEDLE CLAMP, 2-NEEDLE	ニホンバリ ハリトメ	1
34	#03	SS-8080310-TP	SCREW 1/8-44 L=2.8	トメネジ 1/8-44 L=2.8	2
35	#03	MDC-270B1100	NEEDLE DCX27 #11	ハリ DCX27 #11	2
36	#02	121-11209	NEEDLE THREAD GUIDE	ハリイトアンナイ	1
37		SS-4110515-SP	SCREW 11/64-40 L=5	ナベネジ 11/64-40 L=5	1
38	#03	121-11308	THREAD GUIDE, 2-NEEDLE	ニホンバリ ハリイトアンナイ	1
39		121-12108	NEEDLE THREAD GUIDE STAND	ハリイト アンナイダイ	1
40		SS-4110715-SP	SCREW 11/64-40 L=7	ナベネジ 11/64-40 L=7	2
41		121-12306	FELT A	ハリ カンリュウフェルト A	1
42		121-12207	COVER	ハリ カンリュウカバー	1
43		TA-0951301-R0	OIL FELT	トメセン	1
44		121-12405	FELT B	ハリ カンリュウフェルト B	1
45		BT-0600402-EA	LUBRICATING PIPE	チューブ	0.2
46	#02	121-11803	TAKE-UP LEVER GUIDE	ハリイト デンビンカイト	1
47		SS-4110515-SP	SCREW 11/64-40 L=5	ナベネジ 11/64-40 L=5	1
48	#03	121-11902	TAKE-UP LEVER GUIDE, 2-NEEDLE	ニホンバリ ハリイトテンビン ガイト	1
49	#02	121-11506	NEEDLE THREAD TAKE-UP LEVER	ハリイト デンピン	1
50		SS-6090670-TP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 G=6	2
51	#03	121-11605	TAKE-UP LEVER, 2-NEEDLE	ニホンバリ ハリイトテンビン	1
52	#01	121-09955	LINK PIN ASM.	ハリクトウリンクピン クミ	1
53		CQ-2520000-00	OIL WICK	ユシン	(0.1)
54		121-09906	LINK PIN C	ハリ クドウリンク ピン C	(1)

Note (注記) #01....SELECTING PART FOR FIT TOLERANCE

02....FOR SP161S800M040

03....FOR SP172S900MADC

選択かん合部品

SP161S800M040 用

SP172S900MADC 用

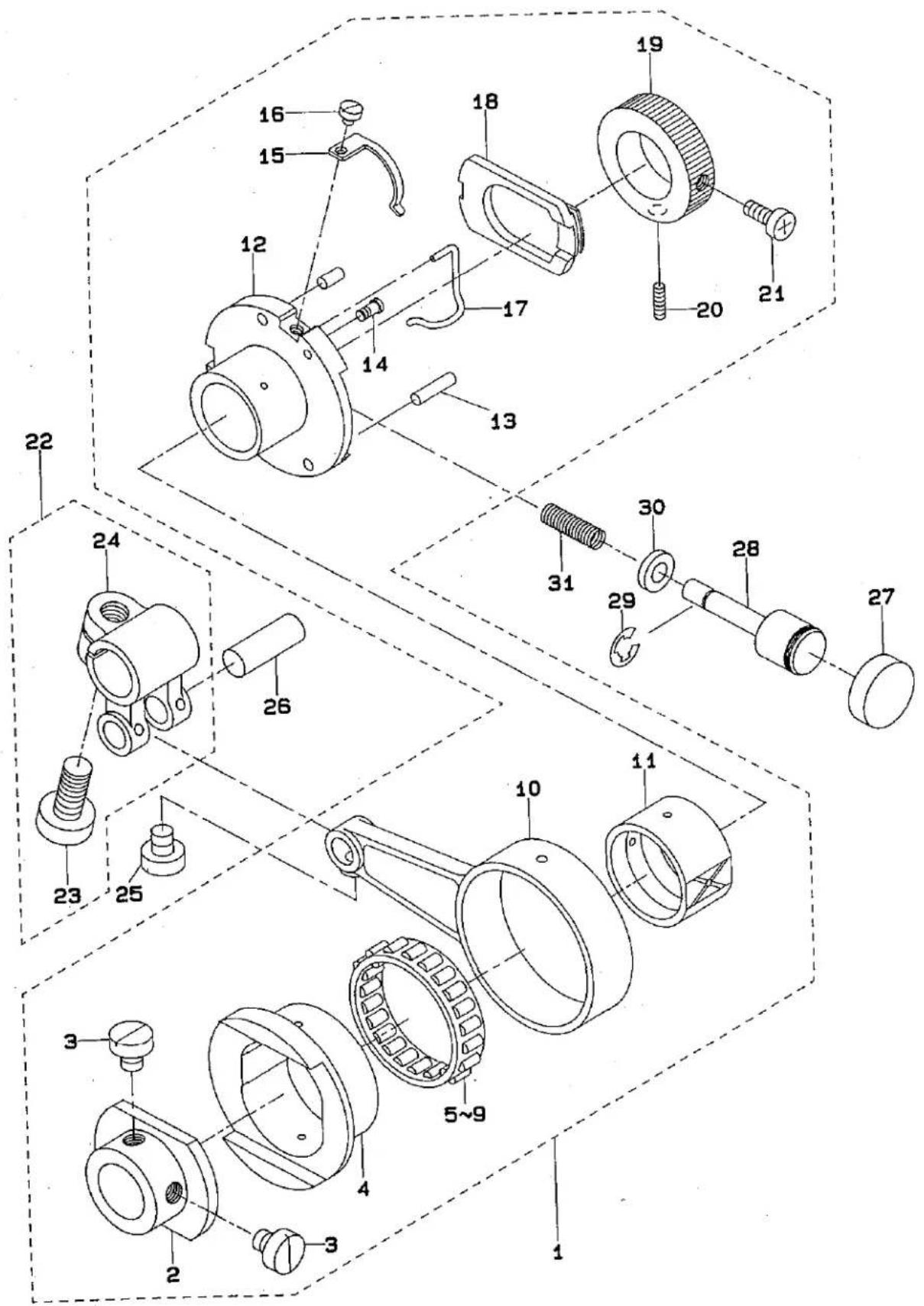

5. FEED MECHANISM COMPONENTS(1)

送り関係(1)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		122-08161	FEED ECCENTRIC BODY ASM.	オクリカム シジタダイ クミ	1
2		122-08104	FEED ECCENTRIC BODY	オクリカム シジタダイ	(1)
3		SS-6660710-TP	SCREW 1/4-40 L=7	ヒラネジ 1/4-40 L=7	(2)
4		122-08203	FEED CAM	オクリカム	(1)
5	#01	SB-3350002-0A	BEARING	コロガリジクウケ	(1)
6	#01	SB-3350002-0B	BEARING	コロガリジクウケ	(1)
7	#01	SB-3350002-0C	BEARING	コロガリジクウケ	(1)
8	#01	SB-3350002-0D	BEARING	コロガリジクウケ	(1)
9	#01	SB-3350002-0E	BEARING	コロガリジクウケ	(1)
10		122-08906	CRANK ROD	オクリクランク ロット	(1)
11		122-08302	SLIDE BLOCK	オクリカム カクゴマ	(1)
12		122-08401	FEED ADJUSTING CAM	オクリチョウセツ カム	(1)
13		PS-0300132-KH	SPRING PIN 3X13	スプリングピン	(2)
14		SD-0260271-SP	HINGE SCREW D=2.60 H=2.7	タンネジ D=2.6 H=2.7	(1)
15		122-08807	RATCHET GEAR SPRING	ラチェット ギャ バネ	(1)
16		SS-6080340-SP	SCREW 1/8-44 L=3.0	ヒラネジ 1/8-44 L=2.9	(1)
17		122-08609	RATCHET PAWL SPRING	ラチェット オサエバネ	(1)
18		122-08500	RATCHET PAWL	ラチェット	(1)
19		122-08708	RATCHET GEAR	ラチェットキヤ	(1)
20		SS-6111110-SP	SCREW 11/64-40 L=11.0	ヒラネジ 11/64-40 L=11	(1)
21		SS-8110520-TP	SCREW 11/64-40 L=4.5	トメネジ 11/64-40 L=4.5	(1)
22		122-09052	FORKEND CRANK ASM.	オクリフタマタクランク クミ	1
23		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカクボルト 15/64-28	(1)
24		122-09003	FORKEND CRANK	オクリ フタマタクランク	(1)
25		SS-7110910-TP	SCREW 11/64-40 L=8.5	マルヒラネジ 11/64-40 L=8.5	1
26	#01	118-23804	CRANK PIN C	オクリフタマタ クランクピン C	1
27		122-11801	PUSH BOTTON CAP	オシボタン キャップ°	1
28		122-11702	PUSH BOTTON STUD	オシボタンジク	1
29		RE-0320000-KO	SNAP RING 3.2	Eガタトメリ 3.2	1
30		121-18600	OIL SHEET	オシボタンジク オイルシート	1
31		B1652-704-000	SPRING	オシボタン バネ	1

Note (注記) #01....SELECTIVE PART
選択部品

6. FEED MECHANISM COMPONENTS(2)

送り関係(2)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		122-09953	MAIN FEED BAR ASH.	シュオクリヨウドウカン	1
2		122-09904	MAIN FEED BAR	シュ オクリ ヨウドウカン	(1)
3		122-10001	DIFFERENTIAL FEED BAR	フク オクリ ヨウドウカン	(1)
4		RE-0400000-KO	E-SHAPED SNAP RING (4MM)	Eガタトメワ 4	1
5		115-29906	WASHER	ヨートニーカンササエジク サカカネ	1
6		122-10308	SLIDE BLOCK	ヨウドウカンササエ カケゴマ	1
7		118-28050	COLLAR ASN.	ササエジク カラー クミ	1
8		SS-8110410-TP	SCREW 11/64-40 L= 3.5	トメネジ 11/64-40 L=3.5	(1)
9		CS-0790731-SH	THRUST COLLAR	スラストウケ	(1)
10		SS-8110410-TP	SCREW 11/64-40 L= 3.5	トメネジ 11/64-40 L=3.5	1
11		122-10209	FEED BAR SHAFT	ヨウドウカン ササエジク	1
12		RO-0371801-00	RUBBER RING	Oリング	1
13		SS-7120910-SP	SCREW 3/16-28 L=9	マルヒラネジ 3/16-28 L=9	1
14	#01	122-35107	MAIN FEED DOG	シュ オクリバ	1
15	#02	122-35206	MAIN FEED DOG	シュ オクリバ	1
16		SS-6090810-TP	SCREW 9/64-40 L=7.5	ヒラネジ 9/64-40 L=7.5	1
17		SS-7060610-SP	SCREW 3/32-56 L= 5.5	マルヒラネジ 3/32-56 L=5.5	1
18		122-38101	AUXILIARY FEED DOG	ネジョ オクリバ	1
19	#03	122-38200	AUXILIARY FEED DOG	ネジョオクリバ	1
20	#01	122-36600	DIFFERENTIAL FEED DOG	フク オクリバ	1
21	#02	122-36709	DIFFERENTIAL FEED DOG	フク オクリバ	1
22		SS-6090810-TP	SCREW 9/64-40 L=7.5	ヒラネジ 9/64-40 L=7.5	1
23		122-10605	FEED BAR SUPPORT, LEFT	ヨウドウカン オサエ ヒタリ	1
24		122-10506	RUBBER SUPPORT	ホウジンゴムオサエ	1
25		121-18303	RUBBER	ホウジンゴム	2
26		122-10407	RUBBER CASE	ホウジンゴムケース	1
27		SS-7110910-SP	SCREW	マルヒラネジ 11/64-40 L=8.5	2
28		SS-6090910-TP	SCREW 9/64-40 L=9	ヒラネジ 9/64-40 L=9	2
29		WP-0371026-SD	WASHER 3.7X7X1	ヒラサカネ 3.7X7X1	2
30		122-10704	FEED BAR SUPPORT, RIGHT	ヨウドウカン オサエ ミギ	1
31		122-10803	SPRING	ヨウドウカン オサエバネ	1
32		SS-8111010-TP	SCREW 11/64-40 L=9.5	トメネジ 11/64-40 L=9.5	1
33		SS-6111010-TP	SCREW	マルヒラネジ	1
34		B3228-771-00B	BOBBIN WINDER SPACER	イトマキ スペーサー	1
35		122-09102	ROCKER SHAFT	オクリジク	1
36		122-09201	MAIN FEED PIN	シュ オクリピン	1
37		122-09300	MAIN FEED LINK	シュ オクリ リンク	1
38		B1020-804-000	COLLAR	シュオクリ ピンカラー	1
39		B1707-155-000	FEED DRIVING SLIDE BLOCK WASHE	オクリ カウゴマジク サカカネ	1
40		SS-6121220-TP	SCREW 3/16-28 L=11.5	ヒラネジ 3/16-28 L=11.5	1
41		122-10902	BUSHING, FRONT	オクリジク マエメタル	1
42		122-09805	LINK	フクオクリ リンク	1
43		122-09706	COLLAR	フクオクリ リンクカラー	1
44		WP-0451026-SH	WASHER	ヒラサカネ	1
45		SS-7111810-TP	SCREW 11/64-40 L=18	マルヒラネジ 11/64-40 L=18	1
46		122-09458	SUB-FEED ARM ASM.	フクオクリウデ (クミ)	1
47		122-09508	PIN	フクオクリ ピン	(1)
48		122-09409	FEED ROCKER	フク オクリ ウデ	(1)
49		122-09607	PIN COVER	フクオクリ ピン フタ	(1)
50		SS-6080410-SP	SCREW 1/8-44 L=4	ヒラネジ 1/8-44 L=4	(2)
51		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツオクボルト 15/64-28	(1)
52		CS-127101A-SH	THRUST COLLAR ASM. D=12.7 W=10	スラストウケ D=12.7 W=10 クミ	2
53		SS-8660610-TP	SCREW 1/4-40 L=6	トメネジ 1/4-40 L=6	(4)
54		122-11009	BUSHING, REAR	オクリジク ウシロメタル	1
55		SD-0640321-TP	HINGE SCREW	ダンネジ	1
56		122-11405	LINK	サトウ チョウセツ リンク	1
57		122-11603	DIFFERENTIAL FEED GRADUATION	サトウチョウセツ メモリイタ	1
58		SS-7090540-TP	SCREW 9/64-40 L=5	マルヒラネジ 9/64-40 L=5	2
59		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	2
60		115-29005	STOPPER	サトウーチョーセツ ストツバー	2
61		WP-0621016-SD	WASHER 6.2X13X1	ヒラザカネ 6.2X13X1	1
62		B1647-704-000-A	DIFFERENTIAL FEED LOCK NUT	サトウ ロツクナツト	1
63		B1646-704-000-A	DIFFERENTIAL FEED HINGE SCREW	サトウ ダンネジ	1
64		122-11157	ROCKER SHAFT ASM.	サトウチヨウセツジク ケツコウ	1
65		121-18709	ROCKER SHAFT METAL	サトウ チョウセツジク メタル	1
66		RO-0601501-00	RUBBER RING	Oリング	1
67		CS-087081B-SH	THRUST COLLAR ASM.	スラストカラークミ	1
68		SS-8110410-TP	SCREW 11/64-40 L= 3.5	トメネジ 11/64-40 L=3.5	2
69		122-11306	DIFFERENTIAL FEED ROCKER	サトウチョウセツウデ	1
70		SS-8660610-TP	SCREW 1/4-40 L=6	ヒラネジ 1/4-40 L=6	1
71		122-11504	SPRING	サトウ チョウセツレバー パネ	1
72		CS-087081C-SH	THRUST COLLAR ASM.	スラストカラークミ	1
73		B1536-804-000	PIN	オサエジク スラストウデピン	1
74		SS-8110410-TP	SCREW 11/64-40 L= 3.5	トメネジ 11/64-40 L=3.5	1
		Note (注記)#01....FOR SP161S800M040		SP161S800M040 用
		#02....FOR SP172S900MADC		SP172S900MADC 用
		#03....FOR P05/Q01 EXCHANGING PARTS		P05/Q01 交換部品

7. UPPER & LOWER LOOPER COMPONENTS

上ルーパ、下ルーパ関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		121-22602	BUSHING, REAR	ルーパ°-ジ*ク ウシロメタル	1
2		CS-103121A-SH	COLLAR ASM. D=10.32 W=12	スラストウケ D=10.32 W=12 クミ	1
3		SS-8660530-TP	SCREW 1/4-40 L=4.5	トメネジ* 1/4-40 L=4.5	(2)
4		121-22503	BUSHING, FRONT	ルーパ°-ジ*ク マエメタル	1
5		121-22404	UPPER LOOPER SHAFT	ウェルーパ°-ジ*ク	1
6	#02	122-14656	UPPER LOOPER ARM D ASM.	ウェルーパ°-ウデ*D(クミ)	1
7		122-14607	UPPER LOOPER ARM D	ウェルーパ°-ウデ*D	(1)
8		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカクボトル 15/64-28	(1)
9		SS-9090610-TP	SCREW 9/64-40 L=5.5	ロツカクボトル 9/64-40 L=5.5	1
10		121-24004	THREAD TAKE-UP, RIGHT	ウェルーパ°-デンピン ミキ	1
11		SS-7110840-SP	SCREW 11/64-40 L=7.8	マルヒラネジ* 11/64-40 L=7.8	1
12		118-33506	LOWER LOOPER THREAD TAKE-UP	ジタルーパ° テンピン	1
13		SS-6080410-SP	SCREW 1/8-44 L=4	ヒラネジ* 1/8-44 L=4	1
14		122-15554	OIL SHIELD PLATE ASM.	ルーパ°-ガイト*ユホ*ウバシン クミ	1
15		B2530-704-000	UPPER LOOPER SHAFT RUBBER RING	ウェルーパ°ジ*ク コムワ	1
16		SS-6090630-SP	SCREW 9/64-40 L=6	ヒラネジ* 9/64-40 L=6	1
17		121-24202	UPPER LOOPER THREAD GUIDE	ウェルーパ°-イトアンナイ チュウ	1
18		SS-7090850-SP	SCREW 9/64-40 L=8	マルヒラネジ* 9/64-40 L=8	1
19		121-23808	LOOPER THREAD TAKE-UP COVER	ルーパ°-デンピンカバー	1
20		SS-4110715-SP	SCREW 11/64-40 L=7	ナベ*ネジ* 11/64-40 L=7	2
21		SS-3090610-SP	SCREW 9/64-40 L=6	マルネジ* 9/64-40 L=6	1
22		118-33407	LOWER LOOPER THREAD GUIDE	ジタルーパ° イトアンナイ	1
23		121-23907	THREAD GUIDE, RIGHT	ウェルーパ°-イトアンナイ ミキ	1
24		SS-3090610-SP	SCREW 9/64-40 L=6	マルネジ* 9/64-40 L=6	1
25		118-31906	PIN	ケージ* コティピン	1
26		118-31807	GAUGE	ウェルーパ°ガイト* ササエゲージ*	1
27		RO-0371801-00	RUBBER RING	ロリンク*	1
28		122-15703	LOOPER THREAD GUIDE, UPPER	ウェルーパ°-イトアンナイ(ウェ)	1
29		SS-4090615-SP	SCREW 9/64-40 L=6	ナベ*ネジ* 9/64-40 L=6	1
30		122-14805	UPPER LOOPER GUIDE COVER	ウェルーパ°-ガイト* フタ	1
31		SS-7060610-SP	SCREW 3/32-56 L=5.5	マルヒラネジ* 3/32-56 L=5.5	2
32		122-14755	UPPER LOOPER GUIDE ASM.	ウェルーパ°-ガイト* ササエクミ	1
33		121-23204	UPPER LOOPER GUIDE	ウェルーパ°-ガイト*	1
34		121-22909	UPPER LOOPER HOLDER	ウェルーパ°-タキ	1
35		122-14706	UPPER LOOPER GUIDE SUPPORT	ウェルーパ°-ガイト* ササエ	1
36		SS-9090410-TP	SCREW	ロツカクボトル	1
37		SS-7151340-TP	SCREW 15/64-28 L=12.5	マルヒラネジ*	2
38	#04	122-47300	UPPER LOOPER	ウェルーパ°ー	1
39	#05	122-47102	UPPER LOOPER	ウェルーパ°ー	1
40	#01	121-22859	UPPER LOOPER ARM B ASM.	ウェルーパ°ー ウデ*B クミ	1
41		121-22800	UPPER LOOPER ARM B	ウェルーパ°ー ウデ*B	(1)
42		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカクボトル 15/64-28	(1)
43		SS-9090610-TP	SCREW 9/64-40 L=5.5	ロツカクボトル 9/64-40 L=5.5	1
44	#03	118-31757	PIN ASM.	ウリルーパ°ダキ ピピン クミ	1
45		118-31708	OIL WICK STOPPER BALL	ユントメタマ	(1)
46		CQ-2020000-00	OIL VICK	ユシン	(0.1)
47		CQ-2000000-00	OIL VICK	ユシン	(0.1)
48		122-40107	LOWER LOOPER	ジタルーパ°ー	1
49		122-15356	LOWER LOOPER ARM ASM.	ジタルーパ°ー シジ*ウデ* クミ	1
50		122-15307	LOWER LOOPER ARM	ジタルーパ°ー シジ*ウデ*	(1)
51		B2531-704-000	WASHER	ジジ*ウデ* シメワッシャー	(1)
52		PS-0200062-KH	SPRING PIN 2XG	スプリング*ピン 2XG	(1)
53		135-08700	HOOK COVER PRESSER SPRING PIN	カマカバー オサエバネピン	(1)
54		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカクボトル 15/64-28	(1)
55		SS-6090630-TP	SCREW 9/64-40 L=6	ヒラネジ* 9/64-40 6=6	1
56		122-15604	LOOPER THREAD TAKE-UP,LEFT	ルーパ°-テンピン (ヒダリ)	1
57		SS-6111140-SP	SCREW 11/64-40 L=11	ヒラネジ* 11/64-40 L=11	1
58		122-15406	OIL SEAL	ジタルーパ°ー ジク オイルシール	1
59		SS-6090910-TP	SCREW 9/64-40 L=9	ヒラネジ* 9/64-40 L=9	1
60		122-15208	LOWER LOOPER SHAFT	ジタルーパ°ー ジク	1
61		122-14904	LOWER LOOPER BUSHING, FRONT	ジタルーパ°ー ジク マエメタル	1
62		CS-100101D-SH	THRUST COLLAR ASM.	スラストカラー クミ	1
63		SS-8660530-TP	SCREW 1/4-40 L=4.5	トメネジ* 1/4-40 L=4.5	(2)
64		122-15000	LOWER LOOPER BUSHING, REAR	ジタルーパ°ー ジク ウシロメタル	1
65		122-40802	NEEDLE GUARD	イト*ウ ハリウケ	1
66		SS-4080610-SP	SCREW 1/8-44 L=6.4	ナベ*ネジ* 1/8-44 L=6.4	1

Note (注記) NO1....FOR SP161S800M040

02....FOR SP172S900MADC

03....SELECTING PART FOR FIT TOLERANCE

04....FOR SP151,SP161 & SP172

(NEEDLE #9,#11,#14)

05....FOR SP151,SP161 & SP172

(NEEDLE #14,#16,#18)
SP161S800N040 用
SP172S900HADC 用
選択かん合部品
SP151, SP161, SP172 用
(針番手 #9,#11,#14)
SP151, SP161, SP172 用
(針番手 #14,#16,#18)

8. PRESSER FOOT COMPONENTS(1)

押え関係 (1)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		121-15051	FOOT LIFTING LEVER STAND ASM.	オサエヒキアケレバーータ*イクミ	1
2		121-15002	FOOT LIFTING LEVER STAND	ヒキアケレバーータ*イ	(1)
3		121-15101	PRESSER FOOT LIFTING LEVER	オサエヒキアケレバー	(1)
4		121-15200	STOPPER	オリエウデストッパー	(1)
5		SS-7110510-SP	SCREW 11/64-40 L=5	マルヒラネジ 11/64-40 L=5	(2)
6		SD-0640241-SP	HINGE SCREW D= 0.35 H= 2.4	タンネジ D=6.35 H=2.4	(1)
7		PS-0300142-KH	SPRING PIN 0.3 X 14	スプリングピン 3X14	(1)
8		121-15309	SPRING	オサエ ヒキアケハネ	(1)
9		SS-6080340-SP	SCREW 1/8-44 L=3.0	ヒラネジ 1/8-44 L=2.9	(1)
10		SS-4110715-SP	SCREW 11/64-40 L=7	ナヘネジ 11/64-40 L=7	2
11		121-14708	PRESSER REGULATOR SCREW	オサエ チョウセツネジ	1
12		B1515-804-00B	PRESSER SPRING	オサエ ハネ B	1
13		121-14807	PRESSER REGULATOR NUT	オサエ チョウセツナット	1
14		121-14609	PRESSER REGULATOR SCREW WASHER	オサエチョウセツネジザ	1
15		SS-8110410-TP	SCREW 11/64-40 L=3.5	トメネジ 11/64-40 L=3.5	1
16		RO-1100901-00	RUBBER RING	Oリング	1
17		121-14906	PRESSER BAR COVER	オサエボウ カバー	1
18		RO-1100901-00	RUBBER RING	Oリング	2
19		121-14302	PRESSER BAR BUSHING	オサエボウ メタル	1
20		121-14450	PRESSER BAR ASM.	オサエボウ クミ	1
21		SS-8110520-TP	SCREW 11/64-40 L=4.5	トメネジ 11/64-40 L=4.5	1
22		121-14203	PRESSER FOOT ARM HINGE SHAFT	オサエウデヒンジシク	1
23		121-13601	PRESSER FOOT SHAFT	オサエジク	1
24		121-13700	BUSHING	オサエジク メタル	1
25		SS-4121215-SP	SCREW 3/16-28 L=12	ナヘネジ 3/16-28 L=12	1
26		118-19414	LIFTING HOOK	オサエアケフック	1
27		SS-6151210-SP	SCREW 15/64-28 L=12	ヒラネジ 15/64-28 L=12	1
28		NS-6150310-SP	NUT 15/64-28	ロツカナツト 15/64-28	1
29		118-19703	PRESSER FOOT ARM SPRING	オリエウデハネ	1
30		121-13908	LIFTING ARM	オサエアケウデ	1
31		SS-6110710-TP	SCREW 11/64-40 L=6.5	ヒラネジ 11/64-40 L=6.5	1
32		121-13858	THRUST ARM ASM.	オサエジク スラストウデ クミ	1
33		121-13809	PRESSER FOOT SHAFT THRUST	オサエジク スラストウデ	(1)
34		SS-9151210-TP	SCREW 15/64-28 L=11.8	ロツカナツト 15/64-28	(1)
35		SS-7161040-SP	SCREW 1/4-24 L=9.5	マルヒラネジ 1/4-24 L=9.5	1
36		118-19307	LIFTING LEVER	オサエアケレバー	1
37		118-19109	LIFTING LEVER SCREW	オサエアケレバー ネジ	1
38		122-06702	LIFTING LEVER SPRING	オサエアケ レバー パネ	1
39		NS-6110420-SP	NUT 11/64-40	ロツカナツト 11/64-40	1
40		SS-7111410-SP	SCREW 11/64-40 L=14	マルヒラネジ 11/64-40 L=14	1
41		122-06603	LEVER STOPPER	オサエアケ レバー ストッパ°ー	1

9. PRESSER FOOT COMPONENTS(2)

押え関係 (2)

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		121-14005	PRESSER FOOT ARM	オサエ ウデ*	1
2		B1528-804-000-A	THREAD TRIMMER	イトキリハ*	1
3		SS-6060440-TP	SCREW 3/32-56 L=3.5	ヒラネジ*	1
4	#01	122-30165	PRESSER FOOT ASM.	オサエケツコウ	1
5		118-72009	PRESSER FOOT HINGE	オサエヒンジ*	(1)
6		SS-6090650-SP	SCREW 9/64-40 L=6	ヒラネジ* 9/64-40 L=6	(1)
7		B1530-804-000	STOPPER	オサエ ストツバ°-	(1)
8		WP-0250516-SD	WASHER 2.5X6X0.5	ヒラザガネネ 2.5X6X0.5	(1)
9		SS-7060610-SP	SCREW 3/32-56 L= 5.5	マルヒラネジ* 3/32-56 L=5.5	(1)
10		SS-6060210-SP	SCREW 3/32-56 L= 1.9	ヒラネジ* 3/32-56 L=1.9	(1)
11		B1511-814-000	REAR PRESSER FOOT	カラカントメ	(1)
12		122-32104	PRESSER FOOT	オサエ	(1)
13		SS-7080520-SP	SCREW 1/8-44 L=4.9	マルヒラネジ* 1/8-44 L=4.9	(1)
14		B1508-804-00B	SPRING	オサエ トリツケバネ	(1)
15		B1509-804-C00	STITCH TONGUE	イトスヘリタイ	(1)
16		SS-6060440-TP	SCREW 3/32-56 L=3.5	ヒラネジ*	(1)
17		B1510-814-000	CURL GUARD	カールドメ	(1)
18		118-20701	FINGER GUARD	ユビガニード	1
19	#02	122-30264	PRESSER FOOT ASM.	オサエケツコウ	1
20		118-72009	PRESSER FOOT HINGE	オサエヒンジ*	(1)
21		122-32104	PRESSER FOOT	オサエ	(1)
22		B1508-804-00B	SPRING	オサエ トリツケバネ	(1)
23		B1509-814-00P	STITCH TONGUE	イトスヘリタイ	(1)
24		B1510-814-000	CURL GUARD	カールドメ	(1)
25		B1511-814-000	REAR PRESSER FOOT	カラカントメ	(1)
26		B1530-804-000	STOPPER	オサエ ストツバ°-	(1)
27		SS-6060210-SP	SCREW 3/32-56 L= 1.9	ヒラネジ* 3/32-56 L=1.9	(1)
28		SS-6060440-TP	SCREW 3/32-56 L=3.5	ヒラネジ*	(1)
29		SS-6090650-SP	SCREW 9/64-40 L=6	ヒラネジ* 9/64-40 L=6	(1)
30		SS-7060610-SP	SCREW 3/32-56 L= 5.5	マルヒラネジ* 3/32-56 L=5.5	(1)
31		SS-7080520-SP	SCREW 1/8-44 L=4.9	マルヒラネジ* 1/8-44 L=4.9	(1)
32		WP-0250516-SD	WASHER 2.5X6X0.5	ヒラザガネネ 2.5X6X0.5	(1)
33		118-20701	FINGER GUARD	ユビガニード*	(1)
		Note (注記)#01....FOR SP161S800M040		SP161S800M040 用
		#02....FOR SP172S900MADC		SP172S900MADC 用

10. THREAD TENSION COMPONENTS

糸調子関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1	#01	121-80154	THREAD GUIDE PLATE ASH.	イトアンナイバン クミ	1
2	#02	121-80253	THREAD GUIDE PLATE ASH.	イトアンナイバン クミ	1
3		121-26207	THREAD GUIDE PLATE	イトアンナイバン	(1)
4		121-26959	KNOB ASH., YELLOW	イトチョウシツマミ キ クミ	(2)
5		121-26900	KNOB, YELLOW	イトチョウシツマミ キ	(1)
6		B3112-704-000	TENSION SPRING BUSHING	バネ ブツシュ	(1)
7		B3102-804-000	TENSION SPRING, YELLOW	イトチョーシ パネ (キイロ)	(1)
8		121-26702	TESION DISK PRESSER	チョウシサラ オサエ	(1)
9		B3120-704-000	THREAD TENSION SPRING FELT	イトチョーシハネサ フエルト	(1)
10		B3126-012-000	THREAD TENSION DISK	イトチョーシサラ	(2)
11		B3120-352-000	THREAD TENSION SPRING FELT	イトチョーシハネサ フエルト	(1)
12		121-26405	THREAD TENSION BAR	イトチョウシ ボウ	(1)
13		121-26850	KNOB ASM., RED	イトチョウシツマミ アカ クミ	(1)
14		121-26801	KNOB, RED	イトチョウシ ツマミ アカ	(1)
15		B3112-704-000	TENSION SPRING BUSHING	バネ ブツシュ	(1)
16		B3101-804-000	TENSION SPRING, RED	イトチョーシ パネ	(1)
17		121-26702	TESION DISK PRESSER	チョウシサラ オサエ	(1)
18		B3120-704-000	THREAD TENSION SPRING FELT	イトチョーシハネサ フエルト	(1)
19		B3126-012-000	THREAD TENSION DISK	イトチョーシサラ	(2)
20		B3120-352-000	THREAD TENSION SPRING FELT	イトチョーシハネサ フエルト	(1)
21		121-26405	THREAD TENSION BAR	イトチョウシ ボウ	(1)
22		121-27056	KNOB ASM., BLUE	イトチョウシツマミ アオ クミ	(1)
23		121-27007	KNOB, BLUE	イトチョウシツマミ アオ	(1)
24		B3112-704-000	TENSION SPRING BUSHING	バネ ブツシュ	(1)
25		B3103-804-000	TENSION SPRING, BLUE	イトチョーシ パネ (アオ)	(1)
26		121-26702	TESION DISK PRESSER	チョウシサラ オサエ	(1)
27		B3120-704-000	THREAD TENSION SPRING FELT	イトチョーシハネサ フエルト	(1)
28		B3126-012-000	THREAD TENSION DISK	イトチョーシサラ	(2)
29		B3120-352-000	THREAD TENSION SPRING FELT	イトチョーシハネサ フエルト	(1)
30		121-26405	THREAD TENSION BAR	イトチョウシ ボウ	(1)
31		121-27403	SCALE SHAFT	メモリジク	(1)
32		121-27502	SCALE SHAFT PIN	メモリジク ピン	(1)
33		121-27601	SCALE GEAR	メモリルク ルマ	(1)
34		121-27700	GEAR	ニタン ルク ルマ	(1)
35		121-27809	GEAR SHAFT	ルク ルマジク	(1)
36		121-27957	SCALE CASE ASM.	メモリケース クミ	(1)
37		121-26504	NEEDLE THREAD GUIDE	ハリイトチョウシ サライトアンナイ	(1)
38		121-28203	SCALE SIDE PLATE	メモリ マト テタ	(1)
39		121-28302	THREAD LOOPER GUIDE	ルーバーイトガ イド	(1)
40	#01	TA-0620504-RQ	CAP	トメセン	(1)
41		SS-2090830-SL	SCREW	マルサラネジ	(1)
42		NS-6090310-SP	NUT 9/64-40	ロツカクナツト 9/64-40	(1)
43		SS-7110740-TL	SCREW 11/64-40 L= 7.0	マルヒラネジ 11/64-40 L=7	(1)
44		SS-7111410-TK	SCREW 11/64-40 L=14	マルヒラネジ 11/64-40 L=14	2
45		PS-0300132-KH	SPRING PIN 3X13	スプリンク ピン	1
46		SS-7110910-TP	SCREW 11/64-40 L= 8.5	マルヒラネジ 11/64-40 L=8.5	1
47		121-26108	CENTER THREAD GUIDE	チュウカン イトアンナイ	1

Note (注記) #01....FOR SP161S800M040

02....FOR SP172S900MADC

SP161S800M040 用
SP172S900MADC 用

11. LOWER KNIFE COMPONENTS

下メス関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒシメイ	Qty
1		122-19101	CYLINDER BRACKET	シリンタ" - ブラケット	1
2		122-19903	THRORT PLATE BASE, LOWER	ハリイタ" イ シタ	1
3		122-19804	THRORT PLATE BASE, UPPER	ハリイタ タ イウエ	1
4		122-40701	NEEDLE GUARD	ハリウケ	1
5		122-20109	SPRING STOPPER	シタメスハネ トメイタ	1
6		122-19606	PIN	シリンタ" - カハ" - トメピン	1
7		122-19507	SPRING	シリンタ" - カハ" - パネ	1
8		122-19200	COVER BASE	シリンタ" - カハ" - タイ	1
9		122-19358	CYLINDER COVER ASM.	シリンタ" - カハ" - クミ	1
10		122-20000	LOWER KNIFE SLIDE STUD	シタメス スライト"ジク	1
11		122-20307	LOWER KNIFE	シタメス	1
12		122-20208	LOWER KNIFE PRESSER PRATE	シタメス オサエ	1
13		SS-2110910-SL	SCREW 11/64-40 L=9	マルサラネジ 11/64-40 L=8.5	1
14		SS-7060510-SP	SCREW 3/32-56 L=4.8	マルヒラネジ 3/32-56 L=4.8	1
15		SS-7110840-SP	SCREW 11/64-40 L=7.8	マルヒラネジ 11/64-40 L=7.8	1
16		SS-8080310-TP	SCREW 1/8-44 L=2.8	トメネジ 1/8-44 L=2.8	1
17		SS-6110480-SP	SCREW 11/64-40 L=4.3	ヒラネジ 11/64-40 L=4.3	1
18		111-11705	WIPER SOLENOID PIN	ワイパ" - ソレノイト"ジク	1
19		SS-4120915-SP	SCREW 3/16-28 L=9	ナベネジ 3/16-28 L=9	3
20		SS-8080310-TP	SCREW 1/8-44 L=2.8	トメネジ 1/8-44 L=2.8	1
21		SS-7080520-SP	SCREW 1/8-44 L=4.9	マルヒラネジ 1/8-44 L=4.9	1
22		SS-7110510-SP	SCREW 11/64-40 L=5	マルヒラネジ 11/64-40 L=5	2
23		122-20505	SPRING	シタメス スライト"ジク パネ	1
24		SS-4110815-SP	SCREW 11/64-40 L=8	ナベネジ 11/64-40 L=8	1
25		122-19705	PIN	ブラケット コティピン	2
26	#01	R4200-KOE-DOO	THROAT PLATE	ハリイタ	1
27	#02	R4305-KOE-EOO	THROAT PLATE	ハリイタ	1
28		SS-8110422-TP	SCREW 11/64-40 L=4	トメネジ 11/64-40 L=4	1
29		122-20604	BRAKET	ブラケット セン	1
30		PS-0150065-KP	SPRING PIN 1.5X6	スプリングピオン 1.5X6	1
31		SS-8080410-TP	SCREW 1/8-44 L=3.5	トメネジ 1/8-44 L=3.5	2
32	#03	R4305-KOE-EOA	THROAT PLATE	ハリイタ	1

Note (注記) #01....FOR SP161S800M040 SP161S800M040 用

02....FOR SP172S900MADC SP172S900MADC 用

03....P05/Q01 EXCHANGING PARTS P05/Q01 交换部品

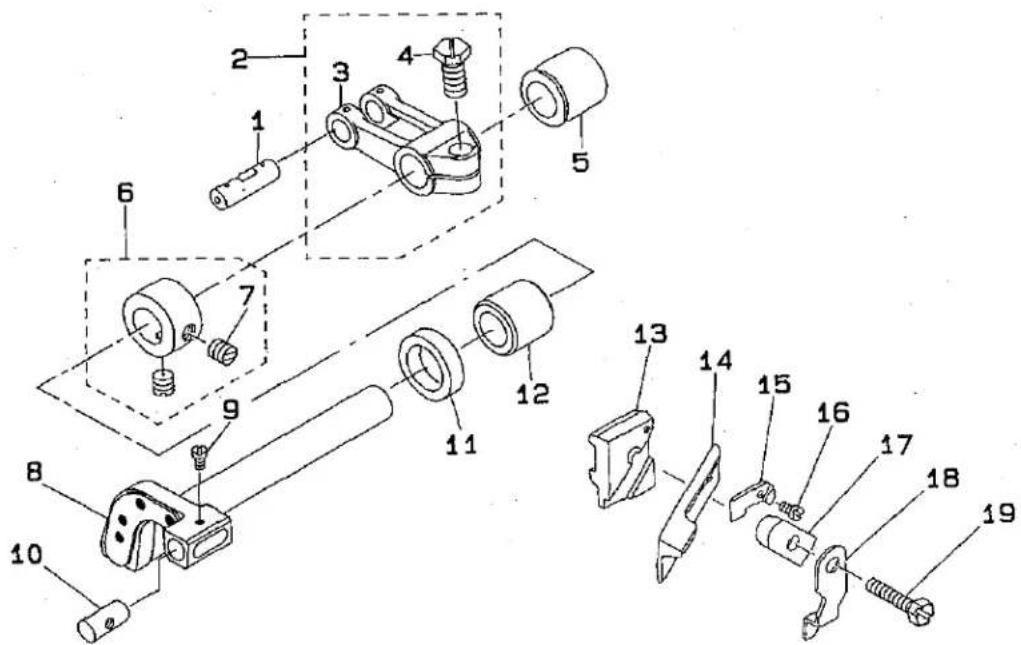

12. UPPER KNIFE COMPONENTS

上メス関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1	#01	118-23804	CRANK PIN C	オクリフタマタ クランクピン C	1
2		121-32254	FEED FORKED ARM ASM.	ウエメス フタマタ ウデ クミ	1
3		121-32205	UPPER KNIFE DRIVING ARM.	ウエメス フタマタ ウデ	(1)
4		SS-9661230-CP	SCREW 1/4-40 L=12	ロツカクボルト 1/4-40 L=12	(1)
5		121-32502	BUSHING, REAR	ウエメスジク ウシロメタル	1
6		CS-1111019-SH	THRUST COLLAR D=11.11 W=10	スラストウケ D=11.11 W=10	1
7		SS-8660330-SP	SCREW 1/4-40 L=3.0	トメネジ* 1/4-40 L=3	(2)
8		121-32304	KNIFE DRIVING ARM SHAFT	メス ウテジク	1
9		SS-4060310-SP	SCREW 3/32-56 L=2.5	ナベネジ* 3/32-56 L=2.5	1
10		115-65801	UPPER KNIFE GUIDE SHAFT	ウワメスカイトジク	1
11		115-66809	OIL SEAL	ウワメスジク オイルシール	1
12		121-32403	BUSHING, FRONT	ウエメスジク マエメタル	1
13		115-98000	UPPER KNIFE SUPPORT	ウワメスササエ	1
14		118-45807	UPPER KNIFE	ウワメス	1
15		115-65702	WASHER	ウワメスオサエ サカネ	1
16		SS-4060310-SP	SCREW 3/32-56 L=2.5	ナベネジ* 3/32-56 L=2.5	1
17		115-65504	UPPER KNIFE PRESSER PLATE	ウワメスオサエ	1
18		118-48405	UPPER KNIFE COVER	ウワメスカバー	1
19		SS-9111610-SP	SCREW 11/64-40 L=16	ロツカクボルト 11/64-40 L=16	1

Note (注記) #01....SELECTING PART FOR FIT TOLERANCE
選択かん合部品

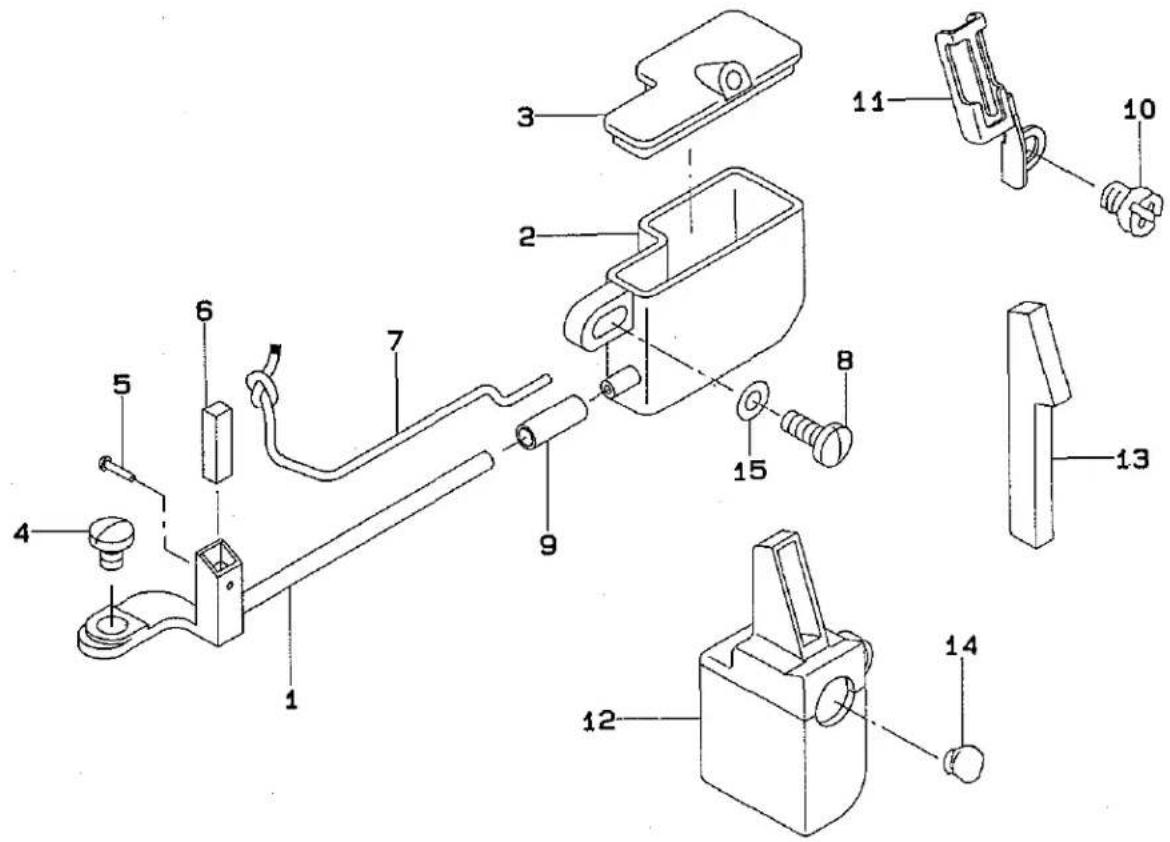

13. NEEDLE COOLING MECHANISM COMPONENTS

針冷却装置関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		122-24853	NEEDLE COOLER ASM.	ハリレイキヤクキケツゴウ	1
2		122-24606	TANK	ハリ レイキャク タンク	1
3		122-24705	TANK COVER	ハリ レイキャク タンク フタ	1
4		SS-7090540-TP	SCREW 9/64-40 L=5	マルヒラネジ 9/64-40 L=5	1
5		118-56101	NEEDLE COOLER PIN	ハリレイキヤクフェルトメピン	1
6		122-25009	FELT	ハリ レイキャク フェルト	1
7		CQ-2000000-00	OIL WICK	ユシン	0.15
8		SS-7090910-SP	SCREW 9/64-40 L=8.5	マルヒラネジ 9/64-40 L=8.5	1
9		BT-0400251-ED	TUBE HOSE, GREEN	ウレタンホース ミドリ	0.02
10		SS-4110915-SP	SCREW 11/64-40 L=9	ナベネジ 11/64-40 L=9	1
11		121-38400	PRESSER	ハリイトフェルト オサエ	1
12		121-38152	SILICON TANK ASM.	ハリイトタンク クミ	1
13		121-38301	FELT	ハリイトフェルト	1
14		TA-0950806-RO	RUBBER PLUG	トメセン	1
15		WP-0371026-SD	WASHER 3.7X7X1	ヒラサカネ 3.7X7X1	1

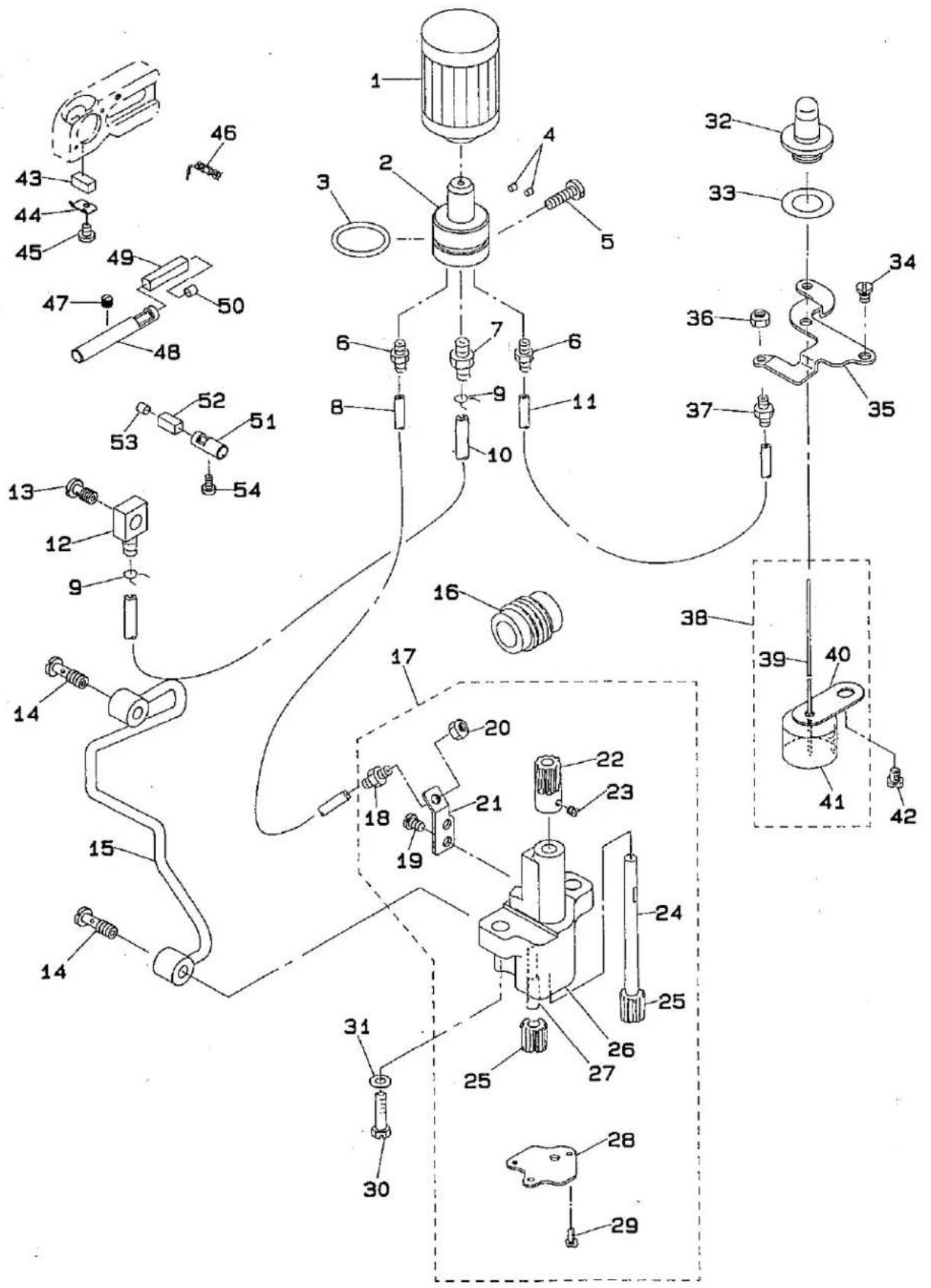

14. LUBRICATION MECHANISM COMPONENTS

給油装置関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		118-43208	CARTRIDGE FILTER	カートリッジフィルター	1
2		121-29706	FILTER GUIDE	フィルターガイト	1
3		RO-2182401-00	RUBBER RING	Oリング	1
4		TA-0290301-M0	PLUG 2.9X3.2X3	トメセン D=2.9X3.2 L=3	2
5		SS-7121610-SP	SCREW 3/16-28 L=15.5	マルヒラネジ 3/16-28 L=15.5	1
6		SQ-1110451-MZ	CONNECTING SCREW	パ°イプ°レンケツネジ	2
7		SQ-1150451-MZ	CONNECTING SCREW	チューブ°レンケツネジ	1
8		BT-0500300-EG	OIL TUBE	チューブ°	0.2
9		101-26803	OIL TUBE HOLDER	パ°イプ°ドメ	2
10		BT-0500300-EA	OIL TUBE	ウレタンチューブ	0.3
11		BT-0500300-EA	OIL TUBE	ウレタンチューブ	0.2
12		SQ-0000451-MZ	CONNECTING SCREW	パ°イプ°レンケツネジ	1
13		SQ-1150441-SD	CONNECTING SCREW	パ°イプ°レンケツネジ	1
14		SQ-1150454-SD	CONNECTING SCREW	パ°イプ°レンケツネジ	2
15		122-18152	OIL PIPE ASM.	キユウエハ°イプ° クミ	1
16		121-29102	WORM	ウォーム	1
17		121-29250	OIL PUMP ASM.	キユウエポ°ンプ°タイケツゴウ	1
18		SQ-1110451-MZ	CONNECTING SCREW	パ°イプ°レンケツネジ	(1)
19		SS-4110615-SP	SCREW 11/64-40 L=6	ナベ°コネジ	(2)
20		NS-6110310-SP	NUT 11/64-40	ロツカクナツト 11/64-40	(1)
21		121-29300	CONNECTING SCREW BRACKET	ウォーム トシュツクチ ササエ	(1)
22		118-41707	WORM GEAR	ウォームハグルマ	(1)
23		SS-8110410-TP	SCREW 11/64-40 L=3.5	トメネジ 11/64-40 L=3.5	(2)
24		118-41806	GEAR PUMP SHAFT, LARGE	キヤポ°ンプ°シク タイ	(1)
25		118-40303	OIL PUMP PINION	ポ°ンプ°ヨウ ヒ°ニオン	(2)
26		121-29201	OIL PUMP	キュウエポ°ンプ° タイ	(1)
27		118-40402	GEAR PUMP SHAFT	キヤポ°ンプ°シク ショー	(1)
28		118-43406	COVER	ポ°ンプ°シツフタ	(1)
29		SS-6090650-SP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	(3)
30		SS-9152130-CP	SCREW 15/64-28 L=20.5	ロツカクボルト 15/64-28	2
31		WP-0651056-SH	WASHER 6.5X11X1	ヒラザガネ 6.5X11X1	2
32		121-30100	OIL GAUGE	オイルケージ	1
33		121-30209	RUBBER PACKING	オイルケージ ハッキン	1
34		SS-4120615-SP	SCREW 3/16-28 L=6	ナベ°ネジ 3/16-28 L=6	2
35		121-29607	OILING EXIT SUPPORT	トシュツクチ ササエ	1
36		NS-6110310-SP	NUT 11/64-40	ロツカクナツト 11/64-40	1
37		SQ-1110451-MZ	CONNECTING SCREW	パ°イプ°レンケツネジ	1
38		121-29854	FLOAT ASM.	ウキユ クミ	1
39		121-29904	OIL GAUGE BAR	ユリョウシジ ホウ	(1)
40		121-30001	FLOAT SUPPORT	ウキコササエ	(1)
41		121-29805	FLOAT	ウキユ	(1)
42		SS-4150715-SP	SCREW 15/64-28 L=7	ナベ°ネジ 15/64-28 L=7	1
43		121-30803	OIL FELT	ウエルーパ°ーキュウフェルト	1
44		121-30704	FELT HOLDER	ウエルーパ°ーキュウフェルト オサエ	1
45		SS-7060310-SP	SCREW 3/32-56 L=3	マルヒラネジ 3/32-56 L=3	1
46		CQ-2020000-00	OIL WICK	ユシン	0.1
47		SS-8120410-SP	SCREW	トメネジ	1
48		121-30308	OILING PIN	ハリ キュウエビン	1
49		121-30407	OIL FELT	ハリ キュウエビン フェルト	1
50		TA-0400301-MO	PLUG D=4X4.5 L=3	トメセン D=4X4.5 L=3	1
51		121-30506	OILING PIN	ウエルーパ°ーキュウエビン	1
52		121-30605	OIL FELT	ウエルーパ°ーキュウエビン フェルト	1
53		TA-0400301-MO	PLUG D=4X4.5 L=3	トメセン D=4X4.5 L=3	1
54		SS-6121020-SP	SCREW 3/16-28 L=9.5	ヒラネジ 3/16-28 L=9.5	1

15. SEMI-SUNKEN TYPE TABLE COMPONENTS

卓上式テーブル関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		122-21602	TABLE (SEMI-SUNKEN)	テーブル (タクジョウシキ)	1
2		115-71601	BOLT A	ウケイタボルト A	4
3		119-68609	CLOTH WASTE CHUTE (TABLE)	ヌノクズ シェート ウエ (タクジョー)	1
4		119-60002	CLOTH WASTE CHUTE, LOWER (BENCH)	ヌノクズ シェート シタ (タクジョウ)	1
5		SK-2351600-SC	SCREW WASTE	マルガラモクネジ	3
6		WP-0370316-SD	WASHER 3.7X8X0.3	ヒラサ カネ 3.7X8X0.3	4
7		122-21800	COOLING FAN CASE	ソウフウ ケース	1
8		115-71403	RUBBER CUSHION	ホージンゴム	4
9		122-21750	FRAME SUPPORT PLATE ASM.	フレームウケイタクミ	1
10		WP-1102016-SC	WASHER 11X21X2	ヒラサ カネ 11X21X2	4
11		WS-1002560-KR	SPRING WASHER 10X18X2.5	ハネサ カネ 10X18X2.5	4
12		NS-6240630-SN	NUT 3/8-18	ロツカクナット 3/8-18	4
13		111-55108	DRAWER	ヒキタシ	1
14		111-55207	DRAWER SUPPORT	ヒキタシ ササエ	2
15		SK-3311500-SC	WOOD SCREW D=3.1 L=15	マルモクネジ D=3.1 L=15	6
16		D8204-555-D00	DRAWER STOPPER	ヒキタシストツバ°-	1
17		SS-6090630-SP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	4

16. THREAD STAND COMPONENTS

糸立装置関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		119-57750	THREAD STANDING DEVICE ASM.	イトタテソウチ(クミ)	1
2		WS-1643202-KR	SPRING WASHER	ハネサカネ 16.4X26.6X3.2	(1)
3		B3302-704-LCB	THREAD GUIDE ASM.	イトタテウデ B クミ	(2)
4		B3319-704-L00	THREAD GUIDE	イトミチ	(4)
5		B3318-704-L00-A	THREAD GUIDE ARM JOINT	イトタテウデ シメカナグ	(4)
6		SM-6061610-SC	SCREW MG L=16	ヒラコネジ M6 L=15	(4)
7		111-84108	SPOOL REST ROD RUBBER CAP	イトタテボウ ホゴコム	(1)
8		119-57503	SPOOL REST ROD, UPPER	イトタテボウ (ウエ)	(1)
9		B3305-704-000-A	SPOOL REST ROD JOINT	イトタテボーツキテ	(1)
10		SM-4051405-SE	SCREW M5X0.8 L=14	ナベコネジ M5X0.8 L=14	(2)
11		NM-6050001-SE	NUT M5X0.8	ロツカクナット M5X0.8 1シュ	(2)
12		B3309-704-0A0	THREAD GUIDE ARM ASM.	イトタテ イトアンナイ ウデ クミ	(1)
13		B3311-804-000	LOWER THREAD GUIDE	イトタテ イトアンナイ シタ	(1)
14		SS-7110540-SP	SCREW 11/64-40 L=5	マルヒラネジ 11/64-40 L=5	(1)
15		B3309-704-000	THREAD GUIDE ARM	イトタテ イトアンナイ ウデ	(1)
16		B3304-704-000-A	THREAD GUIDE ARM HOLDER	イトアンナイウデ ホルタ-	(1)
17		SM-6053000-SE	SCREW M5X0.8 L=30	ヒラコネジ M5X0.8 30	(1)
18		NM-6050001-SE	NUT M5X0.8	ロツカクナット M5X0.8 1シュ	(1)
19		119-57404	SPOOL REST ROD, LOWER	イトタテボウ (シタ)	(1)
20		111-84009	SPOOL RETAINER	イトマキ フレトメ	(4)
21		B3320-704-L00-A	SPOOL PIN	イトマキウケホウ	(4)
22		B3311-012-000	SPOOL REST CUSHION	イトマキウケサ	(4)
23		111-83902	SPOOL REST	イトマキ ウケサラ	(4)
24		111-83803	THREAD GUIDE	イトタテウデ B	(2)
25		WS-0510002-KN	SPRING WASHER	ハネサカネ 5.1X9.2X1.3	(4)
26		NM-6050001-SE	NUT M5X0.8	ロツカクナット M5X0.8 1シュ	(4)
27		B3317-704-000	NUT C15	イトタテボ- トメナット	(2)
28		WP-1702600-S0	WASHER 17X30X2.6	ヒラサカネ 17X30X2.6	(2)
29		MAO-11532000	CORD STAPLE	コート ステップル	(3)

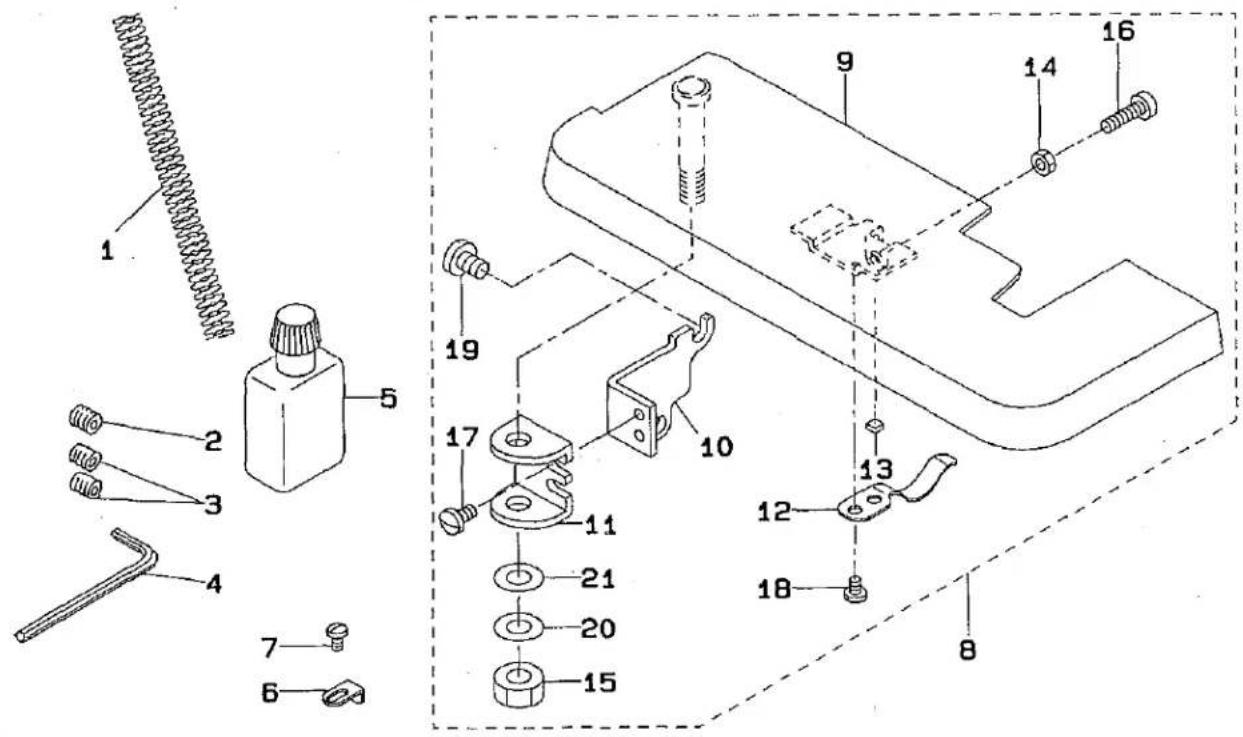

17. SPECIAL ORDER PARTS COMPONENTS

特別注文部品関係

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		B1515-804-000-A	PRESSER SPRING	オサエ バネ	1
2	#01	SS-8080322-TP	SCREW 1/8-44 L=3.2	トメネジ 1/8-44 L=3.2	1
3	#02	SS-8080322-TP	SCREW 1/8-44 L=3.2	トメネジ 1/8-44 L=3.2	2
4		B9112-804-000	SPANNER	ハリ トメネジ スパナ	1
5		B9135-123-QBO	SILICON OIL LUBRICANT ASM. (30	エスレンヨーキ (30CC)	1
6		118-98103	PRESSER FOOT AUXILIARY PLATE	オサエホジ コイタ	1
7		SS-4080620-TP	SCREW 1/8-44 L=6	ナベネジ 1/8-44 L=6	1
8		122-26155	CLOTH BASE ASM.	ヌノダイ クミ	1
9		122-26163	CLOTH BASE ASM.	ヌノダイ クミ	(1)
10		122-26304	FITTING PLATE A	ヌノダイ トリツケイタ A	(1)
11		122-26403	FITTING PLATE B	ヌノダイ トリツケイタ B	(1)
12		122-26502	CLOTH BASE SPRING	ヌノダイ ハネ	(1)
13		118-06304	PLUG	ハリイタツタ	(1)
14		NS-6110310-SP	NUT 11/64-40	ロツカクナツト 11/64-40	(1)
15		NS-6680320-SP	NUT 9/32-28	ロツカクナツト 9/32-28	(2)
16		SS-6111610-SP	SCREW 11/64-40 L=16	ヒラネジ 11/64-40 L=16	(1)
17		SS-7110840-SP	SCREW 11/64-40 L=7.8	マルヒラネジ 11/64-40 L=7.8	(2)
18		SS-7090540-TP	SCREW 9/64-40 L=5	マルヒラネジ 9/64-40 L=5	(2)
19		SS-7150910-TP	SCREW	マルヒラネジ 15/64-28 L=9	(2)
20		WP-0841600-OE	WASHER 8.4X15.5X1.6	ヒラザ カネ 8.4X15.5X1.6	(1)
21		WZ-0850302-KO	WAVED WASHER 8.5X12.5X0.3	ナミガ タサ ガネ 8.5X12.5X0.3	1

Note (注記)#01....FOR SP151,SP161

02....FOR SP172

SP151, SP161 用
SP172 用

18. SUBCLASSES

サブクラス

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		R4200-KOD-D00	THROAT PLATE	ハリイタ	1
2		R4200-KOF-D00	THROAT PLATE	ハリイタ	1
3		122-14607	UPPER LOOPER ARM D	ウエルーハ°ーウデ° D	1
4		122-30462	PRESSER FOOT ASM.	オサエケツゴウ	1
5		B1509-804-COA	STITCH TONGUE	イトスペリダイ	(1)
6		118-20701	FINGER GUARD	ユビガート	(1)
7		R4300-KOD-E00	THROAT PLATE	ハリイタ	1
8	#01	R4300-KOD-EOA	THROAT PLATE	ハリイタ	1
9		122-35206	MAIN FEED DOG	シュ オクリハ	1
10		122-36709	DIFFERENTIAL FEED DOG	フク オクリハ	1
11	#01	122-38200	AUXILIARY FEED DOG	ホジョオクリハ	1
12		122-14607	UPPER LOOPER ARM D	ウエルーハ°ーウデ° D	1
13		122-20406	LOWER KNIFE	シタメス	1

Note (注記)#01.....P01/Q01 EXCHANGING PARTS P01/Q01 交換部品

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP161S800M040. 上記以外の部品は、SP161S800M040 と共通です。

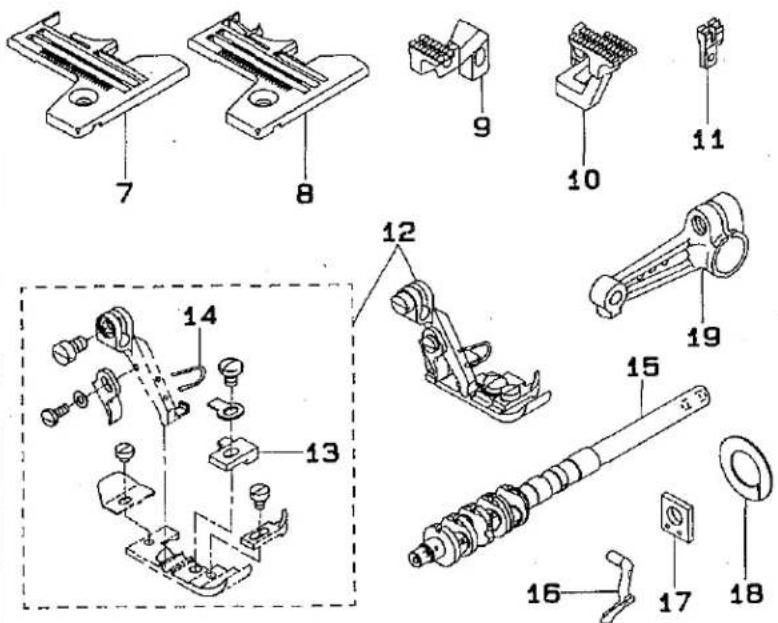

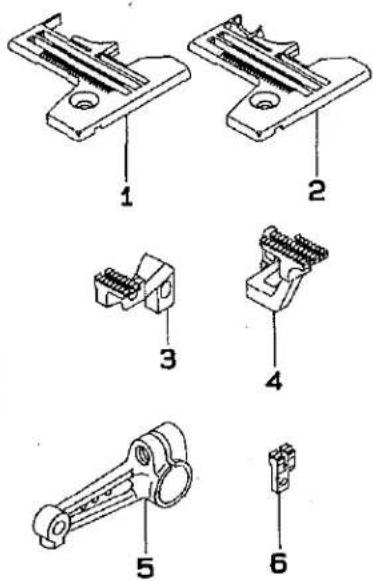

(4) SP161S900M040C

(5) SP161S900M048C

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		R4300-KOE-E00	THROAT PLATE	ハリイタ	1
2	#01	R4300-KOE-E0A	THROAT PLATE	ハリイタ	1
3		122-35206	MAIN FEED DOG	シュオクリハ"	1
4		122-36709	DIFFERENTIAL FEED DOG	フクオクリハ"	1
5		122-14607	UPPER LOOPER ARM D	ウエルーハ°ーウテ"D	1
6	#01	122-38200	AUXILIARY FEED DOG	ホジョオクリハ"	1
7		R4300-KOF-E00	THROAT PLATE	ハリイタ	1
8	#02	R4300-KOF-E0A	THROAT PLATE	ハリイタ	1
9		122-35206	MAIN FEED DOG	シュオクリハ"	1
10		122-36709	DIFFERENTIAL FEED DOG	フクオクリハ"	1
11	#02	122-38200	AUXILIARY FEED DOG	ホジョオクリハ"	1
12		122-30462	PRESSER FOOT ASM.	オサエケツコウ	1
13		B1509-804-COA	STITCH TONGUE	イトスヘリタ"イ	(1)
14		118-20701	FINGER GUARD	ユヒ"カ"-ト"	(1)
15		122-03709	MAIN SHAFT	シュジク	1
16		122-47102	UPPER LOOPER	ウエルーハ°ー	1
17		118-93609	GAUGE	ウワルーハ° ガ"イト"ササエ ケ"ージ"	1
18		121-45108	STOPPER	ルーハ°ーロット"フレト"メ	2
19		122-14607	UPPER LOOPER ARM D	ウエルーハ°ーウテ"D	1
		Note (注記)#01......P02/Q01 EXCHANGING PARTS		P02/Q01 交換部品
		#02......P03/Q01 EXCHANGING PARTS		P03/Q01 交換部品

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP161S800M040 上記以外の部品は、SP161S800M040 と共通です。

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		R4200-KOD-D00	THROAT PLATE	ハリイタ	1
2		122-47508	UPPER LOOPER	ウエカギルーパー	1
3		MDC-270B0900	NEEDLE DCX27 #9	ハリ DCX27 #9	1
4		118-45906	UPPER KNIFE	ウワメス	1
5		121-80352	THREAD GUIDE PLATE ASM.	イトアンナイバンクミ	1
6		119-92161	PRESSER FOOT ASM.	オサエ クミ	1
7		118-74807	STITCH TONGUE	イトスペリダイ	(1)
8		118-20701	FINGER GUARD	ユビ*ガード	(1)
9		SS-6090630-SP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	1
10		122-47508	UPPER LOOPER	ウエカギルーパー	1
11		MDC-270B0900	NEEDLE DCX27 #9	ハリ DCX27 #9	1
12		118-45906	UPPER KNIFE	ウワメス	1
13		121-80352	THREAD GUIDE PLATE ASM.	イトアンナイバンクミ	1
14		119-92161	PRESSER FOOT ASM.	オサエ クミ	1
15		118-74807	STITCH TONGUE	イトスペリダイ	(1)
16		118-20701	FINGER GUARD	ユビ*ガード	(1)
17		SS-6090630-SP	SCREW 9/64-40 L=6	ヒラネジ 9/64-40 L=6	1

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP161S800M040. 上記以外の部品は、SP161S800M040 と共通です。

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		R4200-KOD-D00	THROAT PLATE	ハリイタ	1
2		MDC-270B0900	NEEDLE DCX27 #9	ハリ DCX27 #9	1
3		118-45906	UPPER KNIFE	ウワメス	1
4		121-80550	THREAD GUIDE PLATE ASM.	イトアンナイバンクミ	1
5		119-92161	PRESSER FOOT ASM.	オサエ クミ	1
6		118-74807	STITCH TONGUE	イトスペリダイ	(1)
7		118-20701	FINGER GUARD	ユビ*カ*ード*	(1)
8		MDC-270B0900	NEEDLE DCX27 #9	ハリ DCX27 #9	1
9		118-45906	UPPER KNIFE	ウワメス	1
10		121-80550	THREAD GUIDE PLATE ASM.	イトアンナイバンクミ	1
11		119-92161	PRESSER FOOT ASM.	オサエ クミ	1
12		118-74807	STITCH TONGUE	イトスペリタイ*イ	(1)
13		118-20701	FINGER GUARD	ユビ*カ*ード*	(1)

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP161S800M040. 上記以外の部品は、SP161S800M040 と共通です。

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		R4205-KOB-D00	THROAT PLATE	ハリイタ	1
2		122-35107	MAIN FEED DOG	シュ オクリバ*	1
3		122-36600	DIFFERENTIAL FEED DOG	フク オクリバ*	1
4		122-30561	PRESSER FOOT ASM.	オサエケツゴウ	1
5		118-74203	STITCH TONGUE	イトスベリタイ	(1)
6		118-20701	FINGER GUARD	ユビガート*	(1)
7		R4200-KOD-D00	THROAT PLATE	ハリイタ	1
8		122-35107	MAIN FEED DOG	シュ オクリバ*	1
9		122-36600	DIFFERENTIAL FEED DOG	フク オクリバ*	1

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP172S900MADC. 上記以外の部品は、SP172S900MADC と共通です。

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		R4205-KOE-D00	THROAT PLATE	ハリイタ	1
2		122-35107	MAIN FEED DOG	シュ オクリハ*	1
3		122-36600	DIFFERENTIAL FEED DOG	フク オクリハ*	1
4		R4305-KOD-E00	THROAT PLATE	ハリイタ	1
5	#01	R4305-KOD-E0A	THROAT PLATE	ハリイタ	1
6	#01	122-38200	AUXILIARY FEED DOG	ホジョオクリハ*	1
Note (注記)#01....P04/Q01 EXCHANGING PARTS				P04/Q01 交換部品

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP172S900MADC. 上記以外の部品は、SP172S900MADC と共通です。

(14) SP172S900MAEC3

(15) SP172S800MBDC

(16) SP172S900MBDC[2TAT]

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		R4305-KOF-E00	THROAT PLATE	ハリイタ	1
2	#01	R4305-KOF-EOA	THROAT PLATE	ハリイタ	1
3	#01	122-38200	AUXILIARY FEED DOG	ホジショオクリハ*	1
4		R4206-KOE-DOO	THROAT PLATE	ハリイタ	1
5		122-35107	MAIN FEED DOG	シェ オクリハ*	1
6		122-36600	DIFFERENTIAL FEED DOG	フク オクリハ*	1
7		121-49209	NEEDLE CLAMP, 2-NEEDLE	ニホンバ"リハリト"メ	1
8		R4306-KOE-E00	THROAT PLATE	ハリイタ	1
9	#02	R4306-KOE-EOA	THROAT PLATE	ハリイタ	1
10	#02	122-38200	AUXILIARY FEED DOG	ホジショオクリハ*	1
11		121-49209	NEEDLE CLAMP, 2-NEEDLE	ニホンバ"リハリト"メ	1

Note (注記) #01....P06/Q01 EXCHANGING PARTS P06/Q01 交換部品

02....P07/Q01 EXCHANGING PARTS P07/Q01 交換部品

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP172S900MADC. 上記以外の部品は、SP172S900MADC と共通です。

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒソメイ	Qty
1		R4305-KOD-E00	THROAT PLATE	ハリイタ	1
2	#01	R4305-KOD-EOA	THROAT PLATE	ハリイタ	1
3		122-03709	MAIN SHAFT	シェジク	1
4	#01	122-38200	AUXILIARY FEED DOG	ホジョオクリハ*	1
5		122-47102	UPPER LOOPER	ウエルーハ°ー	1
6		118-93609	GAUGE	ウワルーハ° ガイトササエ ケージ*	1
7		121-45108	STOPPER	ルーパ°ーロットフレトメ	2
8	#02	R4305-KOE-EOA	THROAT PLATE	ハリイタ	1
9		122-03709	MAIN SHAFT	シュジク	1
10	#02	122-38200	AUXILIARY FEED DOG	ホジョオクリハ*	1
11		122-47102	UPPER LOOPER	ウエルーハ°ー	1
12		118-93609	GAUGE	ウワルーハ° ガイトササエ ケージ*	1
13		121-45108	STOPPER	ルーパ°ーロットフレトメ	2
14		R4305-KOF-E00	THROAT PLATE	ハリイタ	1
15	#03	R4305-KOF-EOA	THROAT PLATE	ハリイタ	1
16		122-03709	MAIN SHAFT	シェジク	1
17	#03	122-38200	AUXILIARY FEED DOG	ホジョオクリハ*	1
18		122-47102	UPPER LOOPER	ウエルーハ°ー	1
19		118-93609	GAUGE	ウワルーハ° ガイトササエ ケージ*	1
20		121-45108	STOPPER	ルーパ°ーロットフレトメ	2

Note (注記) #01....P04/Q01 EXCHANGING PARTS P04/Q01 交換部品

02....P05/Q01 EXCHANGING PARTS P05/Q01 交換部品

03....P06/Q01 EXCHANGING PARTS P06/Q01 交換部品

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP172S900MADC. 上記以外の部品は、SP172S900MADC と共通です。

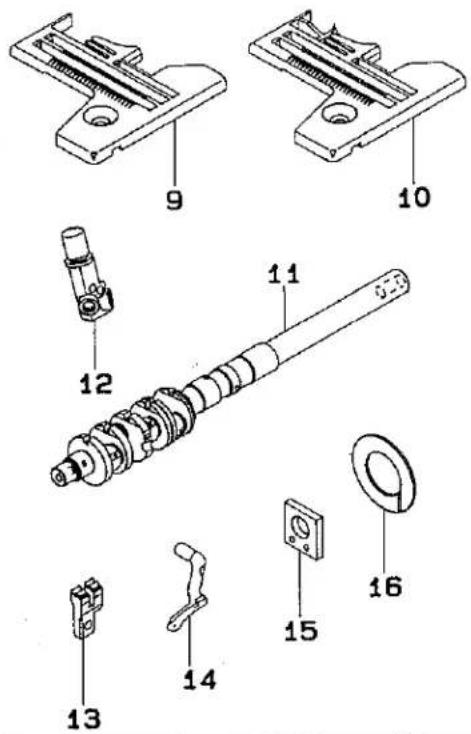

(20) SP172S900HBD

(21) SP172S900HBE

REF. NO	NOTE	PART NO.	DESCRIPTION	ヒンメイ	Qty
1		R4306-KOE-E00	THROAT PLATE	ハリイタ	1
2	#01	R4306-KOE-E0A	THROAT PLATE	ハリイタ	1
3		122-03709	MAIN SHAFT	シュジク	1
4		121-49209	NEEDLE CLAMP, 2-NEEDLE	ニホンバリハリドメ	1
5	#01	122-38200	AUXILIARY FEED DOG	ホジヨオクリハ	1
6		122-47102	UPPER LOOPER	ウエルーハ°ー	1
7		118-93609	GAUGE	ウワルーハ° カイトササエ ケージ	1
8		121-45108	STOPPER	ルーバ°ーロットフレドメ	2
9		R4306-KOF-E00	THROAT PLATE	ハリイタ	1
10	#02	R4306-KOF-E0A	THROAT PLATE	ハリイタ	1
11		122-03709	MAIN SHAFT	シュジク	1
12		121-49209	NEEDLE CLAMP, 2-NEEDLE	ニホンバリハリドメ	1
13	#02	122-38200	AUXILIARY FEED DOG	ホジヨオクリハ	1
14		122-47102	UPPER LOOPER	ウエルーハ°ー	1
15		118-93609	GAUGE	ウワルーハ° カイトササエ ケージ	1
16		121-45108	STOPPER	ルーバ°ーロットフレドメ	2
		Note (注記)#01....P07/Q01 EXCHANGING PARTS		P07/Q01 交換部品
		#02....P08/Q01 EXCHANGING PARTS		P08/Q01 交換部品

*ALL PARTS NOT MENTIONED ABOVE ARE SAME AS THOSE OF SP172S900MADC. 上記以外の部品は、SP172S900MADC と共通です。

NUMERICAL INDEX OF PARTS
索引

PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO
BT-0400251-ED	24	9	CS-127101A-SH	12	52	R430G-KOF-E00	38	9	SS-6090630-SP	32	9
BT-0500300-EA	26	10							SS-6090630-SP	32	17
BT-0500300-EA	26	11	D8204-555-D00	27	16	SB-3120003-OA	6	4	SS-6090630-TP	14	55
BT-0500300-EG	26	8				SB-3120003-OB	6	5	SS-6090650-SP	18	6
BT-0600402-EA	8	45	MAO-11532000	28	29	SB-3120003-OC	6	6	SS-6090650-SP	18	29
B1140-716-000	2	11	MDC-270B0900	32	3	SB-3120003-OD	6	7	SS-6090650-SP	26	29
B1211-804-000	6	17	MDC-270B0900	32	11	SB-3120003-OE	6	8	SS-6090670-TP	8	50
B1211-804-000	6	39	MDC-270B0900	33	2	SB-3350002-OA	10	5	SS-6090810-TP	12	16
B1212-704-000	6	16	MDC-270B0900	33	8	SB-3350002-OB	10	6	SS-6090810-TP	12	22
B1508-804-00B	18	14	MDC-270B1100	8	32	SB-3350002-OC	10	7	SS-6090910-TP	12	28
B1508-804-00B	18	22	MDC-270B1100	8	35	SB-3350002-OD	10	8	SS-6090910-TP	14	59
B1509-804-COA	30	5				SB-3350002-OE	10	9	SS-6110480-SP	22	17
B1509-804-COA	31	13	NM-6050001-SE	28	11	SD-0260271-SP	10	14	SS-6110710-TP	16	31
B1509-804-COO	18	15	NM-6050001-SE	28	18	SD-0280401-SL	8	29	SS-6111010-SP	2	25
B1509-814-00P	18	23	NM-6050001-SE	28	26	SD-0640241-SP	16	6	SS-6111010-TP	12	33
B1510-814-000	18	17	NS-6090310-SN	2	12	SD-0640321-TP	12	55	SS-6111110-SP	10	20
B1510-814-000	18	24	NS-6090310-SP	20	42	SK-2351600-SC	27	5	SS-6111140-SP	14	57
B1511-814-000	18	11	NS-6110310-SP	26	20	SK-3311500-SC	27	15	SS-6111610-SP	29	16
B1511-814-000	18	25	NS-6110310-SP	26	36	SM-4051405-SE	28	10	SS-6121020-SP	26	54
B1515-804-00B	16	12	NS-6110310-SP	29	14	SM-6053000-SE	28	17	SS-6121220-TP	12	40
B1515-804-000-A	29	1	NS-6110420-SP	16	39	SM-6061610-SC	28	6	SS-6151210-SP	16	27
B1528-804-000-A	18	2	NS-6150310-SP	16	28	SQ-0000451-MZ	26	12	SS-6660610-TP	12	70
B1530-804-000	18	7	NS-6240630-SN	27	12	SQ-1110451-MZ	26	6	SS-6660710-TP	10	3
B1530-804-000	18	26	NS-6680320-SP	29	15	SQ-1110451-MZ	26	18	SS-6741010-SP	4	36
B1535-804-000	12	73	NS-6680410-SP	4	32	SQ-1110451-MZ	26	37	SS-7060310-SP	26	45
B1620-804-000	12	38				SQ-1150441-SD	26	13	SS-7060510-SP	22	14
B1646-704-000-A	12	63	PS-0150065-KP	22	30	SQ-1150451-MZ	26	7	SS-7060610-SP	12	17
B1647-704-000-A	12	62	PS-0200062-KH	14	52	SQ-1150454-SD	26	14	SS-7060610-SP	14	31
B1652-704-000	10	31	PS-0300132-KH	4	37	SS-1110840-SP	4	10	SS-7060610-SP	18	9
B1707-155-000	12	39	PS-0300132-KH	10	13	SS-2090520-SL	2	9	SS-7060610-SP	18	30
B2530-704-000	14	15	PS-0300132-KH	20	45	SS-2090830-SL	20	41	SS-7080520-SP	18	13
B2531-704-000	14	51	PS-0300142-KH	16	7	SS-2110910-SL	22	13	SS-7080520-SP	18	31
B3013-141-HOA	4	25				SS-2110920-TP	4	16	SS-7080520-SP	22	21
B3101-804-000	20	16	RE-0320000-KO	10	29	SS-3090510-SP	4	18	SS-7090530-SP	2	13
B3102-804-000	20	7	RE-0400000-KO	12	4	SS-3090610-SP	2	15	SS-7090540-TP	12	58
B3103-804-000	20	25	RO-0371801-00	12	12	SS-3090610-SP	14	21	SS-7090540-TP	24	4
B3112-704-000	20	6	RO-0371801-00	14	27	SS-3090610-SP	14	24	SS-7090540-TP	29	18
B3112-704-000	20	15	RO-0601501-00	12	66	SS-4060310-SP	23	9	SS-7090610-SP	2	17
B3112-704-000	20	24	RO-0781901-00	4	6	SS-4060310-SP	23	16	SS-7090611-SL	4	27
B3120-352-000	20	11	RO-1082401-00	8	22	SS-4080610-SP	14	66	SS-7090850-SP	14	18
B3120-352-000	20	20	RO-1100901-00	16	16	SS-4080620-TP	29	7	SS-7090910-SP	24	8
B3120-352-000	20	29	RO-1100901-00	16	18	SS-4090615-SP	14	29	SS-7110510-SP	16	5
B3120-704-000	20	9	RO-2182401-00	26	3	SS-4110515-SP	8	37	SS-7110510-SP	22	22
B3120-704-000	20	18	RO-3152001-00	2	4	SS-4110515-SP	8	47	SS-7110540-SP	28	14
B3120-704-000	20	27	RO-3473501-00	6	42	SS-4110615-SP	26	19	SS-7110720-SP	2	14
B3126-012-000	20	10	R4200-KOD-DOO	30	1	SS-4110715-SP	4	15	SS-7110740-TL	20	43
B3126-012-000	20	19	R4200-KOD-DOO	32	1	SS-4110715-SP	8	40	SS-7110840-SP	4	11
B3128-012-000	20	28	R4200-KOD-DOO	33	1	SS-4110715-SP	14	20	SS-7110840-SP	6	21
B3228-771-00B	12	34	R4200-KOD-DOO	34	7	SS-4110715-SP	16	10	SS-7110840-SP	6	22
B3302-704-LCB	28	3	R4200-KOE-DOO	22	26	SS-4110815-SP	22	24	SS-7110840-SP	14	11
B3304-704-000-A	28	16	R4200-KOF-DOO	30	2	SS-4110915-SP	24	10	SS-7110840-SP	22	15
B3305-704-000-A	28	9	R4205-KOB-DOO	34	1	SS-4120615-SP	2	24	SS-7110840-SP	29	17
B3309-704-OAO	.28	12	R4205-KOE-DOO	35	1	SS-4120615-SP	26	34	SS-7110910-SP	12	27
B3309-704-000	28	15	R4206-KOE-DOO	36	4	SS-4120915-SP	2	7	SS-7110910-TP	10	25
B3311-012-000	28	22	R4300-KOD-EOA	30	8	SS-4120915-SP	6	44	SS-7110910-TP	20	46
B3311-804-000	28	13	R4300-KOD-EOA	30	7	SS-4120915-SP	12	59	SS-7111410-SP	6	52
B3317-704-000	28	27	R4300-KOE-EOA	31	2	SS-4120915-SP	22	19	SS-7111410-SP	16	40
B3318-704-LOO-A	28	5	R4300-KOE-EOA	31	1	SS-4121215-SP	4	4	SS-7111410-TK	20	44
B3319-704-LOO	28	4	R4300-KOF-EOA	31	8	SS-4121215-SP	16	25	SS-7111410-TP	6	29
B3320-704-LOO-A	28	21	R4300-KOF-EOA	31	7	SS-4150715-SP	26	42	SS-7111410-TP	6	36
B9112-804-000	29	4	R4305-KOD-EOA	35	5	SS-4151215-SP	4	8	SS-7111810-TP	6	20
B9135-123-0BO	29	5	R4305-KOD-EOA	37	2	SS-5080212-TP	6	12	SS-7111810-TP	6	25
			R4305-KOD-EOA	35	4	SS-5110710-SP	4	23	SS-7111810-TP	6	27
CQ-2000000-OO	14	47	R4305-KOD-EOA	37	1	SS-5110740-TP	6	1	SS-7111810-TP	6	34
CQ-2000000-OO	24	7	R4305-KOE-EOA	22	32	SS-6060210-SP	18	10	SS-7111810-TP	12	45
CQ-2020000-OO	14	46	R4305-KOE-EOA	37	8	SS-6060210-SP	18	27	SS-7120910-SP	12	13
CQ-2020000-OO	26	46	R4305-KOE-EOA	22	27	SS-6060440-TP	18	3	SS-7121610-SP	26	5
CQ-2520000-OO	8	18	R4305-KOF-EOA	36	2	SS-6060440-TP	18	16	SS-7150910-TP	29	19
CQ-2520000-OO	8	53	R4305-KOF-EOA	37	15	SS-6060440-TP	18	28	SS-7151340-TP	14	37
CS-0790731-SH	12	9	R4305-KOF-EOA	36	1	SS-6080340-SP	10	16	SS-7161040-SP	16	35
CS-087081B-SH	12	67	R4305-KOF-EOA	37	14	SS-6080340-SP	16	9	SS-880310-TP	8	31
CS-087081C-SH	12	72	R4306-KOE-EOA	36	9	SS-6080410-SP	12	50	SS-880310-TP	8	34
CS-100101D-SH	14	62	R4306-KOE-EOA	38	2	SS-6080410-SP	14	13	SS-880310-TP	22	16
CS-103121A-SH	14	2	R4306-KOE-EOA	36	8	SS-6080720-SP	8	25	SS-880310-TP	22	20
CS-1111019-SH	23	6	R4306-KOE-EOA	38	1	SS-6090630-SP	14	16	SS-880322-TP	29	2
CS-1201010-SH	8	8	R4306-KOF-EOA	38	10	SS-6090630-SP	27	17	SS-880322-TP	29	3

NUMERICAL INDEX OF PARTS
索引

PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO	PART NO品番	PAGE頁	REFNO
SS-8080410-TP	6	13	101-26803	26	9	119-57750	28	1	121-18800	10	30
SS-8080410-TP	22	31	111-11705	22	18	119-60002	27	4	121-18709	12	65
SS-8090530-TP	8	14	111-55108	27	13	119-68609	27	3	121-22107	6	28
SS-8110410-TP	2	19	111-55207	27	14	119-92161	32	6	121-22107	6	35
SS-8110410-TP	12	8	111-83803	28	24	119-92161	32	14	121-22206	6	32
SS-8110410-TP	12	10	111-83902	28	23	119-92161	33	5	121-22305	6	30
SS-8110410-TP	12	68	111-84009	28	20	119-92161	33	11	121-22354	6	26
SS-8110410-TP	12	74	111-84108	28	7	121-00202	4	13	121-22404	14	5
SS-8110410-TP	16	15	115-03703	4	29	121-00301	4	14	121-22503	14	4
SS-8110410-TP	26	23	115-10609	6	40	121-00400	4	1	121-22602	14	1
SS-8110422-TP	6	3	115-29005	12	60	121-00509	4	12	121-22800	14	41
SS-8110422-TP	22	28	115-29906	12	5	121-00608	4	3	121-22859	14	40
SS-8110520-TP	10	21	115-65504	23	17	121-00707	4	2	121-22909	14	34
SS-8110520-TP	16	21	115-65702	23	15	121-00806	4	5	121-23204	14	33
SS-8110710-SP	8	23	115-65801	23	10	121-01408	2	22	121-23808	14	19
SS-8111010-TP	12	32	115-66809	23	11	121-01507	2	10	121-23907	14	23
SS-8120410-SP	8	6	115-71403	27	8	121-01804	4	9	121-24004	14	10
SS-8120410-SP	26	47	115-71601	27	2	121-01903	4	7	121-24202	14	17
SS-8151150-SP	6	48	115-98000	23	13	121-02000	4	26	121-26108	20	47
SS-8600330-SP	23	7	118-03004	2	16	121-02505	4	17	121-26207	20	3
SS-8600530-TP	14	3	118-05207	4	21	121-03206	2	21	121-26405	20	12
SS-8600530-TP	14	63	118-06304	29	13	121-03404	2	26	121-26405	20	21
SS-8660610-TP	8	9	118-10306	4	35	121-04907	4	28	121-26405	20	30
SS-8660610-TP	12	53	118-11601	6	46	121-07611	6	47	121-26504	20	37
SS-9090410-TP	14	36	118-19109	16	37	121-07702	6	43	121-26702	20	8
SS-9090610-TP	14	9	118-19307	16	36	121-07801	6	45	121-26702	20	17
SS-9090610-TP	14	43	118-19414	16	26	121-09104	6	24	121-26702	20	26
SS-9111610-SP	23	19	118-19703	16	29	121-09153	6	23	121-26801	20	14
SS-9151210-TP	4	20	118-20701	18	18	121-09203	8	3	121-26850	20	13
SS-9151210-TP	6	31	118-20701	18	33	121-09252	8	1	121-26900	20	5
SS-9151210-TP	6	38	118-20701	30	6	121-09302	8	4	121-26959	20	4
SS-9151210-TP	8	2	118-20701	31	14	121-09401	8	5	121-27007	20	23
SS-9151210-TP	8	12	118-20701	32	8	121-09500	8	7	121-27056	20	22
SS-9151210-TP	10	23	118-20701	32	16	121-09609	8	13	121-27403	20	31
SS-9151210-TP	12	51	118-20701	33	7	121-09658	8	11	121-27502	20	32
SS-9151210-TP	14	8	118-20701	33	13	121-09906	8	17	121-27601	20	33
SS-9151210-TP	14	42	118-20701	34	6	121-09906	8	54	121-27700	20	34
SS-9151210-TP	14	54	118-23804	8	10	121-09955	8	15	121-27809	20	35
SS-9151210-TP	16	34	118-23804	10	26	121-09955	8	52	121-27957	20	36
SS-9152130-CP	26	30	118-23804	23	1	121-10102	8	18	121-28203	20	38
SS-9661230-CP	23	4	118-28050	12	7	121-10201	8	20	121-28302	20	39
SS-9681610-TP	6	50	118-31708	14	45	121-10250	8	19	121-29102	26	16
			118-31757	14	44	121-10300	8	21	121-29201	26	26
TA-0290301-MO	26	4	118-31807	14	26	121-10409	8	24	121-29250	26	17
TA-0400301-MO	26	50	118-31906	14	25	121-10607	8	26	121-29300	26	21
TA-0400301-MO	26	53	118-33407	14	22	121-10805	8	28	121-29607	26	35
TA-0620504-RO	20	40	118-33506	14	12	121-10904	8	27	121-29706	26	2
TA-0750704-RO	4	38	118-40303	26	25	121-11209	8	36	121-29805	26	41
TA-0800504-RO	4	39	118-40402	26	27	121-11308	8	38	121-29854	26	38
TA-0950806-RO	24	14	118-41707	26	22	121-11506	8	49	121-29904	26	39
TA-0951301-RO	8	43	118-41806	26	24	121-11605	8	51	121-30001	26	40
TA-1450404-RO	2	6	118-43208	26	1	121-11803	8	46	121-30100	26	32
TA-1470702-RO	4	40	118-43406	26	28	121-11902	8	48	121-30209	26	33
TA-1701107-RO	4	22	118-45807	23	14	121-12108	8	39	121-30308	26	48
TA-2050805-RO	4	19	118-45906	32	4	121-12207	8	42	121-30407	26	49
			118-45906	32	12	121-12306	8	41	121-30506	26	51
WP-0250516-SD	18	8	118-45906	33	3	121-12405	8	44	121-30605	26	52
WP-0250516-SD	18	32	118-45906	33	9	121-13601	16	23	121-30704	26	44
WP-0370316-SD	27	6	118-48405	23	18	121-13700	16	24	121-30803	26	43
WP-0371026-SD	12	29	118-56101	24	5	121-13809	16	33	121-32106	6	19
WP-0371026-SD	24	15	118-72009	18	5	121-13858	16	32	121-32155	6	18
WP-0451026-SH	12	44	118-72009	18	20	121-13908	16	30	121-32205	23	3
WP-0621016-SD	12	61	118-74203	34	5	121-14005	18	1	121-32254	23	2
WP-0651056-SH	26	31	118-74807	32	7	121-14203	16	22	121-32304	23	8
WP-0751576-SD	4	30	118-74807	32	15	121-14302	16	19	121-32403	23	12
WP-0764016-SP	6	49	118-74807	33	6	121-14450	16	20	121-32502	23	5
WP-0841600-OE	29	20	118-74807	33	12	121-14609	16	14	121-38152	24	12
WP-1102016-SC	27	10	118-93609	31	17	121-14708	16	11	121-38301	24	13
WP-1702600-SO	28	28	118-93609	37	6	121-14807	16	13	121-38400	24	11
WS-0510002-KN	28	25	118-93609	37	12	121-14906	16	17	121-45108	31	18
WS-0822010-KP	4	31	118-93609	37	19	121-15002	16	2	121-45108	37	7
WS-1002560-KR	27	11	118-93609	38	7	121-15051	16	1	121-45108	37	13
WS-1643202-KR	28	2	118-93609	38	15	121-15101	16	3	121-45108	37	20
WZ-0850302-KO	4	24	118-98103	29	6	121-15200	16	4	121-45108	38	8
WZ-0850302-KO	29	21	119-57404	28	19	121-15309	16	8	121-45108	38	16
WZ-2640310-KH	6	41	119-57503	28	8	121-18303	12	25	121-48607	8	30

NUMERICAL INDEX OF PARTS 引

PART NO 品番	PAGE 頁	REF NO	PART NO 品番	PAGE 頁	REF NO	PART NO 品番	PAGE 頁	REF NO	PART NO 品番	PAGE 頁	REF NO
121-48706	8	33	122-14607	30	3	122-38200	31	6
121-49209	36	7	122-14607	30	12	122-38200	31	11
121-49209	36	11	122-14607	31	5	122-38200	35	6
121-49209	38	4	122-14607	31	19	122-38200	36	3
121-49209	38	12	122-14656	14	6	122-38200	36	10
121-80154	20	1	122-14706	14	35	122-38200	37	4
121-80253	20	2	122-14755	14	32	122-38200	37	10
121-80352	32	5	122-14805	14	30	122-38200	37	17
121-80352	32	13	122-14904	14	61	122-38200	38	5
121-80550	33	4	122-15000	14	64	122-38200	38	13
121-80550	33	10	122-15109	6	37	122-40107	14	48
122-00200	2	1	122-15158	6	33	122-40602	14	65
122-00309	2	2	122-15208	14	60	122-40701	22	4
122-00408	2	3	122-15307	14	50	122-47102	14	39
122-00507	2	5	122-15356	14	49	122-47102	31	16
122-00655	2	23	122-15406	14	58	122-47102	37	5
122-00804	2	20	122-15554	14	14	122-47102	37	11
122-00903	2	18	122-15604	14	56	122-47102	37	18
122-01109	4	34	122-15703	14	28	122-47102	38	6
122-01208	4	33	122-18152	26	15	122-47102	38	14
122-03600	6	11	122-19101	22	1	122-47300	14	38
122-03709	31	15	122-19200	22	8	122-47508	32	2
122-03709	37	3	122-19358	22	9	122-47508	32	10
122-03709	37	9	122-19507	22	7	122-60204	4	41
122-03709	37	16	122-19606	22	6	135-08700	14	53
122-03709	38	3	122-19705	22	25
122-03709	38	11	122-19804	22	3
122-03816	6	51	122-19903	22	2
122-03907	6	15	122-20000	22	10
122-04004	6	2	122-20109	22	5
122-04103	6	14	122-20208	22	12
122-04202	6	10	122-20307	22	11
122-06603	16	41	122-20406	30	13
122-06702	16	38	122-20505	22	23
122-08104	10	2	122-20604	22	29
122-08161	10	1	122-21602	27	1
122-08203	10	4	122-21750	27	9
122-08302	10	11	122-21800	27	7
122-08401	10	12	122-24606	24	2
122-08500	10	18	122-24705	24	3
122-08609	10	17	122-24853	24	1
122-08708	10	19	122-25009	24	6
122-08807	10	15	122-26155	29	8
122-08906	10	10	122-26163	29	9
122-09003	10	24	122-26304	29	10
122-09052	10	22	122-26403	29	11
122-09102	12	35	122-26502	29	12
122-09201	12	36	122-29100	2	8
122-09300	12	37	122-30165	18	4
122-09409	12	48	122-30264	18	19
122-09458	12	46	122-30462	30	4
122-09508	12	47	122-30462	31	12
122-09607	12	49	122-30561	34	4
122-09706	-12	43	122-32104	18	12
122-09805	12	42	122-32104	18	21
122-09904	12	2	122-35107	12	14
122-09953	12	1	122-35107	34	2
122-10001	12	3	122-35107	34	8
122-10100	6	9	122-35107	35	2
122-10209	12	11	122-35107	36	5
122-10308	12	6	122-35206	12	15
122-10407	12	26	122-35206	30	9
122-10506	12	24	122-35206	31	3
122-10605	12	23	122-35206	31	9
122-10704	12	30	122-36600	12	20
122-10803	12	31	122-36600	34	3
122-10902	12	41	122-36600	34	9
122-11009	12	54	122-36600	35	3
122-11157	12	64	122-36600	36	6
122-11306	12	69	122-36709	12	21
122-11405	12	56	122-36709	30	10
122-11504	12	71	122-36709	31	4
122-11603	12	57	122-36709	31	10
122-11702	10	28	122-38101	12	18
122-11801	10	27	122-38200	12	19
122-14607	14	7	122-38200	30	11

WORLDWIDE SALES AND SERVICE

Union Special Corporation maintains sales and service facilities throughout the world. These offices will aid you in the selection of the right sewing equipment for your particular operation. Union Special Corporation representatives and service technicians are factory trained and are able to serve your needs promptly and efficiently. Whatever your location, there is a qualified representative to serve you.

Corporate Office:

One Union Special Plaza

Huntley, IL 60142

Phone: [phone]

Fax: 847·669·1096

European Distribution Center:

Union Special GmbH

Raiffeisenstrasse 3

D-71696 Möglingen, Germany

Tel: 49·07141·247·0

Fax: 49·7141·247·100

Brussels, Belgium

Charlotte, N.C.

El Paso, TX

Hong Kong, China

Huntley, IL

Leicester, England

Lille, France

Miami, FL

Milan, Italy

Möglingen, Germany

Montreal, Quebec

Osaka, Japan

Santa Fe Springs, CA

Other Representatives throughout all parts of the world.

Finest Quality

Union Special INDUSTRIAL SEWING EQUIPMENT
