Producttype	Vaatwasser
Merk	ZANKER
Model	ZKS5644W
Afmetingen (B x H x D)	59.6 x 81.8-87.8 x 57.5 cm
Diepte bij open deur	114 cm
Capaciteit	12 couverts
Waterontharder	Instelbaar, standen 1-5
Waterdruk (min.)	50 kPa (0.5 bar)
Waterdruk (max.)	800 kPa (8 bar)
Programma's	Normaal 65° met/zonder voorspoelen, Snel 65°, Voorspoelen
Verbruik (Normaal 65° met voorspoelen)	Stroom: 1,15-1,24 kWh Water: 16-18 L Duur: 110-120 min
Verbruik (Normaal 65° zonder voorspoelen)	Stroom: 1,15-1,24 kWh Water: 13-15 L Duur: 95-105 min
Verbruik (Snel 65°)	Stroom: 1,15-1,05 kWh Water: 11-13 L Duur: 30-40 min
Verbruik (Voorspoelen)	Stroom: 0,1 kWh Water: 10 L Duur: 12 min
Elektrische aansluiting	Spanning, frequentie, aansluitwaarde en zekering volgens typeplaatje
Watertoevoer	Max. 50°C warm water mogelijk
Waterafvoer slanghoogte	30-100 cm boven onderkant apparaat
Inbouw	Ja, met stelvoetjes en bevestiging aan meubel
Onderhoud	Zeven reinigen, machine schoonmaken, vorstbescherming
Veiligheid	Kinderveiligheid: waarschuwingen, deurvergrendeling tijdens gebruik

Veelgestelde vragen - ZKS5644W ZANKER

Hoe stel ik de waterontharder in?

Open de deur, verwijder de onderste korf en draai de regelknop naar de gewenste stand (1-5) op basis van de waterhardheid. Gebruik alleen speciaal zout voor vaatwassers.

Hoe vul ik het zoutreservoir?

Draai de dop 90° tegen de klok in, giet eerst 1 liter water (alleen bij eerste gebruik), vul daarna met speciaal zout met een trechter. Draai de dop tot een klik. Vul bij als het indicatiensterretje groen is.

Hoe vul ik het glansmiddelreservoir?

Open het klepje met knopje (A), giet glansmiddel tot 'max' niveau. Stel de dosering in met het regelschijfje (1-6). Veeg gemorst glansmiddel weg om overmatig schuim te voorkomen.

Wat moet ik doen als de machine geen water inneemt?

Controleer of de waterkraan open is, of de zeef in de toevoerslang schoon is, en of de slang niet geknikt is. Maak de kraan of zeef schoon indien nodig.

Wat moet ik doen als de machine niet start?

Controleer of de deur goed gesloten is, de stekker in het stopcontact zit, de zekering in orde is en of er geen uitgestelde start is ingesteld. Druk na controle op aan/uit.

Waarom is het servies niet schoon na het afwassen?

Mogelijke oorzaken: verkeerd programma gekozen, korven te vol, sproeiarmen geblokkeerd, vuile zeven, te weinig afwasmiddel, of leeg zoutreservoir. Controleer en pas aan.

Hoe reinig ik de zeven?

Verwijder de onderste korf, draai de greep van het zeefsysteem een kwartslag linksom, haal de grove/fijne zeef en microfilter eruit. Maak alle onderdelen schoon onder stromend water en plaats ze terug. Gebruik de machine nooit zonder zeven.

Kan ik de machine op warm water aansluiten?

Ja, tot maximaal 50°C. Dit verkort de programmaduur, maar de afwasresultaten kunnen bij sterk bevuilde vaat minder goed zijn. Gebruik bij voorkeur koud water.

Hoe start ik een afwasprogramma?

Belad de machine, sluit de deur, open de waterkraan, draai de programmaknop naar de gewenste letter (A, B, C of D) en druk op de aan/uit-toets. Het lampje gaat branden.

Wat doe ik als de machine langere tijd niet gebruikt wordt?

Draai de waterkraan dicht, trek de stekker uit het stopcontact, laat de deur op een kier staan om geuren te voorkomen, en reinig de binnenkant. Bescherm tegen vorst door machine leeg te maken en afvoerslang leeg te laten lopen.

GEBRUIKSAANWIJZING ZKS5644W ZANKER

Waarschuwingen en belangrijke adviezen 19

Afdanken 19

Economisch en milieubewust afwassen 19

Installatie 20

Inbouw-aanwijzingen 20

De afwasmachine waterpas zetten 20

Bevestigen aan aangrenzende keukenmeubelen 20

Watertoevoer 20

Waterafvoer 21

Elektrische aansluiting 21

Beschrijving van het apparaat 22

Het bedieningspaneel 22

Voordat u de machine in gebruik neemt 23

Waterontharder instellen 23

Zoutreservoir vullen 23

Glansmiddelreservoir vullen 24

Dagelijks gebruik 25

Plaatsing van het serviesgoed en het bestek 25

Gebruik van de onderste korf 25

Gebruik van het bestekmandje 26

Gebruik van de bovenste korf 26

Hoogteregeling bovenste korf 26

Afwasmiddel 27

Programma-overzicht 28

Een afwasprogramma starten 28

Onderhoud 29

Schoonmaken van de zeven 29

Als de machine langere tijd buiten gebruik is 29

Bescherming tegen vorst 29

Vervoeren van de machine 29

Wat is er aan de hand, als... 30

Service en onderdelen 31

Toelichtingen voor testinstituten 31

Technische gegevens

Afmetingen	BreedteHoogteMaximale diepte.Maximale diepte bij open deur	59.6 cm81.8 - 87.8 cm57.5 cm114cm
Elektrische aansluiting:Lichtspanning/frequentieAansluitwaardeZekering	De nominale aansluitgegevens zijn aangegeven op het typeplaatje aan de kant van de deur.
Waterleidingdruk	MinimumMaximum	50 kPa (0.5 bar)800 kPa (8 bar)
Capaciteit		12 couverts

Dit apparaat voldoet aan de volgende EU-richtlijnen:

• 73/23/EG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;
• 89/336/EG van 03/05/89 (Elektromagnetische compatibiliteit) en daaropvolgende wijzigingen.

Waarschuwingen en belangrijke adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Installatie

• Indien u tijdens de aflevering een schade aan het apparaat hebt vastgesteld, meldt u dit dan, voor u het apparaat installeert en/of in gebruik neemt, direct aan uw leverancier.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.
• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
• Een eventueel noodzakelijke wijziging van de watertoeen/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
• Indien het installatievoorschrift aangeeft dat het apparaat aan het keukenmeubel moet worden vastgeschroefd dan moet u zich daaraan houden om te voorkomen dat het voorover kiept als de beladen onderkorf op de deur staat.

Veiligheid van kinderen

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Houd alle verpakkingsmateriaal uit de buurt van kinderen.
• Houd afwasmiddel, glansmiddel en speciaal zout uit de buurt van kinderen.
• Drink nooit het water dat zich in de afwasatomaat bevindt. Restjes afwasmiddel kunnen in de machine achterblijven. Zorg ervoor dat deze restjes nooit in aanraking komen met uw huid en dat ze nooit ingeslikt worden, hetgeen verstikking tot gevolg zou kunnen hebben. Houd dus kinderen uit de buurt van het apparaat, wanneer de deur openstaat.

Tijdens het gebruik

• De afwasautomaat is bedoeld en gemaakt voor het afwassen van huishoudelijk kook-, eet- en drinkgerei. Attributen welke bevuild zijn met verf, chemicaliën, agressieve zuren en dergelijke, mogen niet in de afwasautomaat.
• Tenzij de gebruiksaanwijzing anders vermeldt, mag tijdens het in werking zijn de vuldeur niet geopend worden; mocht dat onverhoopt toch gebeuren, schakel het apparaat dan direct uit, eventueel door de stekker uit het stopcontact te trekken.
• Gebruik alleen speciale afwasmiddelen voor huishoud-afwasmachines.
• Sluit na gebruik altijd direct de vuldeur, teneinde te voorkomen dat iemand over de openstaande deur struikelt.

• Ga niet op de open deur zitten of staan.

• Schakel, tenzij de gebruiksaanwijzing anders aangeeft, het apparaat na gebruik volledig uit en draai de watertoevoerkraan dicht. Het verdient aanbeveling om het apparaat door middel van een tegen barsten beveiligde toevoerslang op de waterkraan aan te sluiten. Een stijve polyethyleen slang is barstbestendig.

• Wees voorzichtig bij het schoonmaken van de binnenkant van de machine. U zou zich kunnen bezeren aan uitstekende metalen delen.
• Tracht in geval van een storing of defect, dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.

Afdanken

Tijdens het transport moeten onze afwasmachines goed beschermd worden, hoewel we proberen zo weinig mogelijk verpakkingsmateriaal te gebruiken.

Al het verpakkingsmateriaal is milieuvriendelijk en kan hergebruikt worden. De kartonnen delen zijn gemaakt van kringlooppapier en de houten delen hebben geen speciale behandelingen ondergaan.

De kunststoffen dragen de volgende aanduidingen:

PE< voor polyethyleen; bijv. de verpakkingsvellen.

PS< voor polystyreen; bijv. de vulstukken (voornamelijk CFK-vrij).

POM< voor polyoximetileen; bijv. de plastic klemmen.

Recycling en hergebruik van het verpakkingsmateriaal betekent een besparing van grondstoffen en minder afval. Breng het verpakkingsmateriaal naar de speciaal daartoe ingestelde verzamelpunten.

Informeer bij de gemeente naar de adressen van de verzamelpunten.

Wanneer u uw oude apparaat wilt afdanken, dient u het vóór u het wegdoet onbruikbaar te maken.

Let op! Kinderen kunnen zich al spelend in de afwasmachine opsluiten en daar door verstikking om het leven komen.

Verwijder stekker en aansluitsnoer en maak de sluiting van de deur onbruikbaar, zodat kinderen er zich niet in kunnen opsluiten.

Informeer bij uw gemeente naar de mogelijkheden voor verwerking van uw oude apparaat.

Economisch en milieubewust afwassen

• Stel de waterontharder correct in.
• Spoel het servies niet onder stromend water af.
• Kies een programma aan de hand van soort servies en mate van verontreiniging.
• Doseer niet meer reinigingsmiddel, speciaal zout en glansmiddel dan door de fabrikant van deze middelen en in deze gebruiksaanwijzing wordt aangegeven.

Installatie

Waarschuwing!

Het apparaat mag alleen door een erkend elektroinstallateur worden aangesloten.

Verwijder alle verpakkingsonderdelen alvorens de machine te plaatsen.

Plaats de machine, indien mogelijk, zo dicht mogelijk bij aansluitingen voor de watertoe- en afvoer.

Inbouw-aanwijzingen

Deze afwasautomaat is bestemd voor inbouw.

Attentie!

Volg bij de montage van het paneel aan de deur en de inbouw van de afwasautomaat de instructies op het meegeleverde boorpatroon.

De inbouwnis hoeft niet van ventilatie-openingen voorzieen te worden. Indien de nis van een achterwand voorzien is, dan is het voldoende om openingen te maken voor het aansluitsnoer, de toevoerslang en de afvoerslang.

De stelvoetjes met een groot regelbereik bieden de mogelijkheid de hoogte van de machine te regelen.

Alle ingrepen waarbij inwendige componenten toegankelijk zijn, moeten worden uitgevoerd wanneer de machine is afgesloten van het elektriciteitsnet.

Verzeker u ervan dat de watertoevoer- en waterafvoerslang en het netsnoer niet klem raken of geknikt worden tijdens het plaatsen van de machine in de inbouwnis.

De afwasmachine waterpas zetten

Een waterpas installatie is van groot belang voor de goede sluiting en waterdichtheid van de deur.

Verzeker u ervan dat de deur goed sluit, zonder wrijving aan de zijkanten.

Regel de stelvoetjes zodanig dat de deur perfect sluit.

Bevestigen aan aangrenzende keukenmeubelen

Om te voorkomen dat de afwasmachine gaat schommelen, moet hij d.m.v. de meegeleverde steuntjes aan het werkblad, aan aangrenzende keukenkastjes of aan de muur worden bevestigd.

Watertoevoer

De machine mag op warm water, tot maximaal 50°C, aangesloten worden.

Wij adviseren u echter dat niet te doen omdat dan de afwasresultaten niet altijd goed zullen zijn en daarnaast ook de koude spoelgangen met warm water gebeuren, zodat van besparing nauwelijks sprake is.

Wel is de programmaduur aanzienlijk korter, omdat de noodzakelijke opwarmtijd ontbreekt. Dat is echter tevens één van de redenen waarom, met name bij sterk bevuilde afwas, de resultaten niet altijd goed zullen zijn.

De slangwartel van de toevoerslang sluit u aan op een kraan met 3/4" schroefdraad, of op een watertoevoer met snelaansluiting (press block).

Zie erop toe dat de waterleidingdruk niet de bij de "Technische gegevens" vermelde waarde overschrijdt.

Voorkom scherpe bochten of knikken in de slang, omdat deze de doorstroming van water kunnen vertragen of verhinderen.

Het uiteinde van de toevoerslang dat op de machine is aangesloten, kan in iedere gewenste stand gedraaid worden nadat de wartel is los gedraaid. Draai de wartel weer stevig aan om waterlekkage te voorkomen. (Sommige modellen zijn uitgerust met een toevoerslang zonder wartel. Bij deze modellen is de toevoerslang niet verstelbaar).

Als de machine wordt aangesloten op nieuwe of lange tijd ongebruikte leidingen, dan is het raadzaam om het water een paar minuten te laten doorstromen alvorens de watertoevoerslang op de machine aan te sluiten.

Gebruik een nieuwe slang voor de aansluiting.

De afwasmachine is voorzien van beveiligingen die voorkomen dat het afwaswater in de drinkwaterleiding kan terugstromen en die aan de terzake geldende veiligheidseisen voldoen.

Waterafvoer

De waterafvoerslang kan op de volgende manieren gemonteerd worden

1. In een sifon, zorg er dan wel voor dat de slang niet kan wegglijden.
2. In een gootsteen, gebruik daarvoor de meegeleverde slanghouder (indien aanwezig).
3. In een afvoerpijp met ventilatie, binnendiameter min. 4 cm.

De hoogte van de afvoerslang moet tussen 30 cm (min.) en 100 cm (max.) boven de onderkant van het apparaat liggen. De afvoerslang kan links of rechts van de afwasmachine gedraaid worden.

Zorg ervoor dat de slang niet geknikt, platgedrukt of ineengestrengeld is, dat kan de waterafvoer verstoren. Als u een verlengslang gebruikt, mag deze niet langer dan 2 meter zijn en de binnendiameter mag niet kleiner zijn dan die van de oorspronkelijke afvoerslang. Ook de binnendiameter van de koppelingen die u gebruikt voor aansluiting aan de afvoerpijp mag niet kleiner zijn.

Let op!

Al onze afwasmachines zijn voorzien van een beveiliging die verhindert dat afvalwater in de machine kan terugstromen. Als de sifon (afvoerpijp, zwanenhals) van de gootsteen is voorzien van een eenrichtingsklep, dan kan deze klep de waterlozing van de afwasmachine storen. Daarom raden wij aan de klep te verwijderen.

Elektrische aansluiting

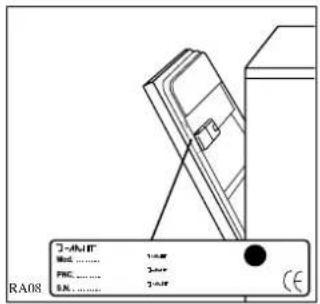

De gegevens met betrekking tot de elektrische aansluiting zijn vermeld op het typeplaatje aan de deur.

Alvorens de stekker in het stopcontact te steken, moet u zich van het volgende verzekeren:

1. Dat de netspanning die op het typeplaatje is vermeld overeenstemt met de netspanning op de plaats van installatie.
2. Dat de elektriciteitsmeter, de zekering, de elektrische leiding en het stopcontact geschikt zijn voor de aansluitwaarde van de afwasmachine. Verzeker u ervan dat de stekker in het stopcontact past, zonder gebruik van verloopstekkers, meervoudige stekkerdozen en adapters. Als de stekker niet in het stopcontact past, dan moet u het stopcontact laten vervangen.

Om de afwasmachine spanningloos te maken, moet u de stekker uit het stopcontact trekken.

Voorzichtig!

Het stopcontact moet altijd bereikbaar zijn, ook wanneer het apparaat geïnstalleerd is.

Vervangen van het aansluitsnoer dient door een erkend installateur te gebeuren.

Voorzichtig!

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan deze veiligheidsvoorschriften.

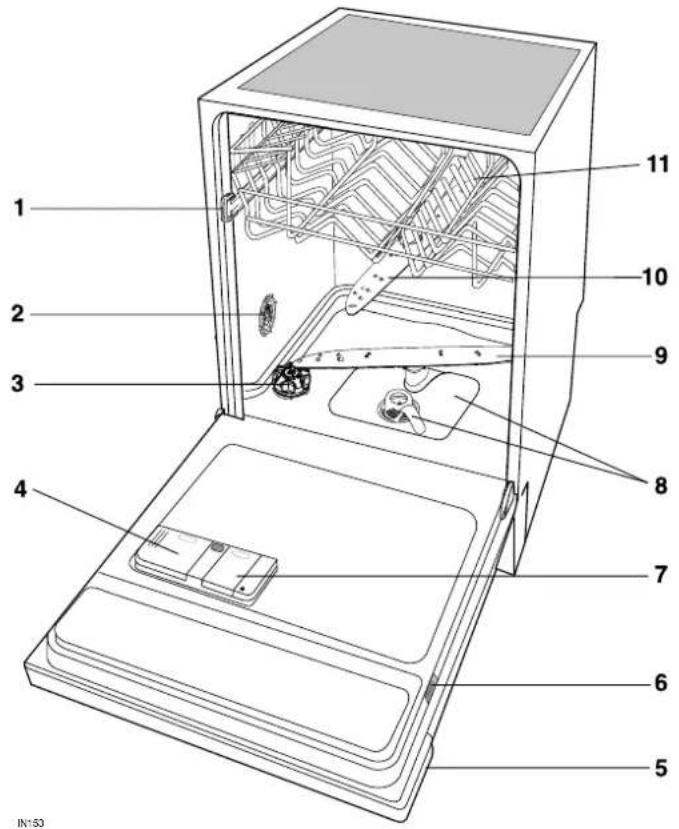

Beschrijving van het apparaat

1. Vergrendeling bovenste korf
2. Regelknop van de waterontharder
3. Schroefdop van zoutreservoir
4. Afwasmiddelbakje
5. Bedieningspaneel
6. Typeplaatje
7. Glansmiddelreservoir
8. Zeven
9. Onderste sproeiarm
10. Bovenste sproeiarm
11. Bovenste korf

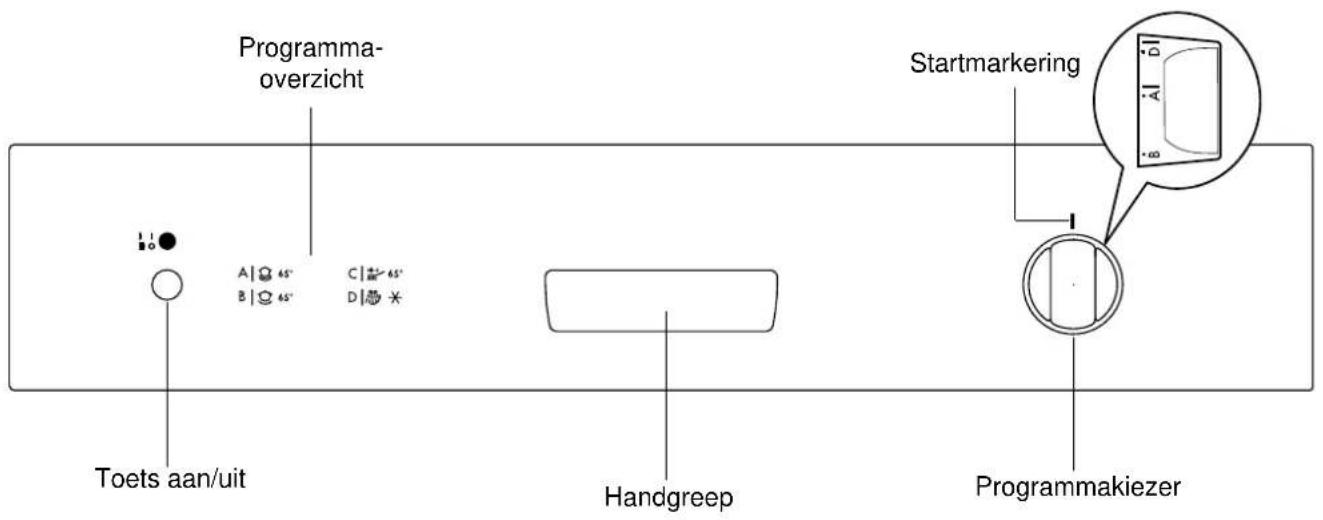

Het bedieningspaneel

Voordat u de machine in gebruik neemt

Alvorens de afwasmachine in gebruik te nemen, moet u:

1. controleren of de machine volgens de aanwijzingen is aangesloten
2. alle transportbeveiligingen uit de machine verwijderen
3. de waterontharder instellen
4. 1 liter water in het zoutreservoir gieten en het dan met zout vullen
5. het glansmiddelreservoir vullen

Waterontharder

De afwasmachine is uitgerust met een automatisch werkende ontharder die kalkafzetting op het servies en in de machine voorkomt. Hoe meer kalk het leidingwater bevat, des te harder is het.

De waterhardheid wordt gemeten in verschillende schalen (zie tabel).

Stel de waterontharder op de plaatselijke waterhardheid in. Informatie daarover kunt u krijgen bij het waterleidingbedrijf.

Waterheid	Instelling waterontharder	Zout gebruiken
in °dH
46 - 50	stand 5	ja
35 - 45	stand 4	ja
23 - 34	stand 3	ja
12 - 22	stand 2	ja
4 - 11	stand 1	ja
< 4	-	nee

Als de hardheid van het leidingwater onder het hardheidsbereik dat overeenstemt met stand "1" ligt, dan hoeft u geen zout te gebruiken omdat het water al zacht is. Regel de waterontharder op stand "1", maar gebruik geen zout.

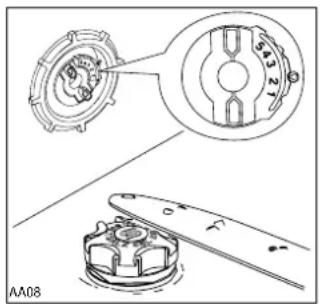

Waterontharder instelling

1. Open de deur van de afwasmachine.
2. Neem de onderste korf uit de machine.
3. Draai de regelknop totdat de wijzer op de gewenste stand staat (zie tabel).
4. Plaats de onderste korf weer in de machine.

De machine is in de fabriek op stand 2.

Gebruik alleen speciaal zout voor afwasmachines. Alle andere soorten zout, vooral tafelzout, beschadigen de waterontharder.

Zout dat tijdens het vullen van het reservoir wordt gemorst kan corrosie bevorderen. Vul daarom alleen kort voor het begin van een afwasprogramma zout bij.

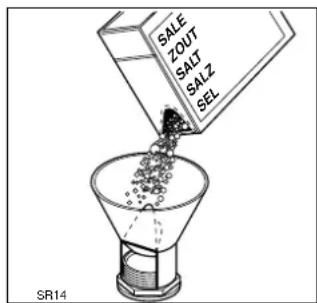

Vullen:

1. Draai de dop van het zoutreservoir 90° de tegen wijzers van de klok in en verwijder de dop.
2. Giet 1 liter water in het zoutreservoir (dat is alleen voor het eerste gebruik nodig).
3. Vul m.b.v. de trechter het zoutreservoir.
4. Draai de dop goed vast en verzeker u ervan dat er geen zout op de schroefdraad en afdichting is gemorst. De dop is goed dicht gedraaid wanneer u een klikgeluid hoort.

Na de eerste vulling, hoeft u alleen maar regelmatig zout bij te vullen.

Het zoutreservoir moet regelmatig bijgevuld worden.

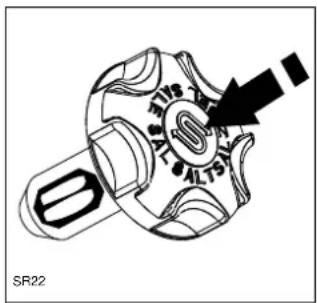

De dop heeft daarvoor in het midden een

indicativenstertje.

Als het zoutreservoir gevuld is, er een groene marking te zien. Als het zout op is, is deze markering bijna verdwenen.

U weet dan dat u zout moet bijvullen.

Het is normaal dat tijdens het zout vullen het water overloopt.

Glansmiddelreservoir vullen

Het glansmiddel is een "waterontspanner".

Het wordt, automatisch, vóór het drogen aan het spoelwater toegevoegd.

Het glansmiddelreservoir, in de binnendeur, heeft een inhoud van circa 110 ml. Dat is, al naar gelang de doseer-instelling, voldoende voor 16 tot 40 afwasbeurten.

Vullen van het glansmiddelreservoir

1. Open het klepje van het glansmiddelreservoir door middel van het knopje (A).
2. Giet glansmiddel in de vulopening totdat het reservoir vol is (het maximumniveau is aangegeven door het opschrift "max")

Controleer na iedere bijvulling of u het klepje goed gesloten heeft.

Veeg gemorst glansmiddel altijd met een doekje weg, anders wordt tijdens het afwassen te veel schuim gevormd.

Giet nooit afwasmiddel in het glansmiddelreservoir.

Dosering

De instelling van de dosering is afhankelijk van de bereikte glans en van het droogresultaat. In de vulopening van het glansmiddelreservoir vindt u een zes-standen regelschijfje en de markeringen 1 tot 6 (stand

1 is laagste, stand 6 hoogste dosering).

De fabrieksinstelling van de regelschijf is stand 4.

Verhoog de dosering als op het serviesgoed druppels of druppelvlekken achterblijven.

Verlaag de dosering als het serviesgoed witte, kleverige strepen vertoont.

Vul glansmiddel bij wanneer de indicator (B) helder is.

• Controleer of er zout of glansmiddel bijgevuld moet worden
• Plaats het serviesgoed en het bestek in de afwasmachine.
• Vul het afwasmiddelbakje met afwasmiddel.
• Kies een geschikt afwasprogramma voor type lading en vervuiling.
• Start het afwasprogramma.

Plaatsing van het serviesgoed en het bestek

Sponzen, vaatdoekjes en alle voorwerpen die zich met water kunnen volzuigen, mogen niet in de afwasautomaat gereinigd worden.

• Alvorens het serviesgoed in de machine te plaatsen, moet u:
• Alle etensresten verwijderen.
• Pannen met aangebrande etensresten weken.
• Houd u bij het plaatsen van het serviesgoed aan de volgende regels:
• Het serviesgoed en het bestek mogen de draaibeweging van de sproeiarmen niet hinderen.
• Holle voorwerpen zoals kopjes, glazen, pannen, enz. moeten met de opening naar beneden worden geplaatst zodat er geen water in achterblijft.
• Het serviesgoed en het bestek mogen niet in of op ander serviesgoed worden geplaatst.
• Glazen mogen niet tegen elkaar aan worden geplaatst, om te voorkomen dat zij breken.
• Plaats kleine voorwerpen in het bestekmandje.

- Plastic servies en pannen met anti-aanbaklaag hebben de neiging om meer waterdruppeltjes vast te houden; dit type servies droogt daarom niet zo goed als porselein en staal.

Voor machinaal afwassen is het volgende bestek/servies

niet geschikt:

beperkt geschikt

Bestek met heften van hout, hoorn, porselein of parelmoer.Bestek met temperatuurgevoelige lijm.Gelijmd servies of bestek.Tin en koper.Kristal.Metaal dat kan roesten.Houten planken.Kunstrijverheidsartikelen.

Aardewerk alleen in de machine afwassen, als het van de aanduiding "geschikt voor de afwasautomaat" voorzien is.Versieringen die op het glazuur zijn aangebracht kunnen door zeer vaak machinaal afwassen verbleken.Zilver en aluminium kunnen bij machinaal afwassen verkleuren. Etensresten als eiwit, eigeel en mosterd veroorzaken vaak verkleuringen of vlekken op zilver. Zilver daarom altijd goed schoon spoelen, als het niet direct na gebruik wordt afgewassen.Sommige glassoorten kunnen na vele malen machinaal afwassen dof worden.

Trek de korven naar buiten om ze te beladen.

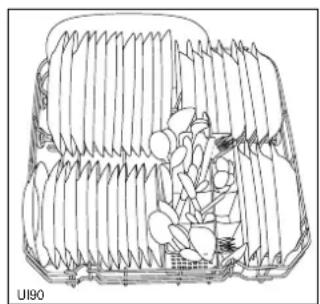

Gebruik van de onderste korf

In de onderste korf kunt u pannen, deksels, borden, schalen en bestek kwijt. Plaats ze naar het voorbeeld in de afbeeldingen. Dienschalen en grote deksels zo veel mogelijk aan de rand van de korf plaatsen en er op toezien dat de sproeiarmen onbelemmerd kunnen ronddraaien.

Gebruik van het bestekmandje

Messen met een lang lemmet die rechtop staan kunnen gevaarlijk zijn.

Plaats daarom lange en/of scherpe messen e.d. horizontal in de bovenste korf.

Pas op bij vullen en leeghalen van de machine.

Bestek in het speciale bestekmandje, met de grepen naar beneden. Is een greep zo dun dat hij door het mandje heen steekt, dan dat bestek met de greep naar boven.

Lepels zoveel mogelijk tussen ander bestek in plaatsen, om te voorkomen dat ze aan elkaar kleven.

Was zilver bestek niet tegelijkertijd met andere metalen af.

Om het afwasresultaat te verbeteren, raden wij aan de meegeleverde bestekverdeler te gebruiken als de vorm en afmetingen van het bestek dat toestaan.

Gebruik van de bovenste korf

De bovenste korf is hoofdzakelijk bedoeld voor kopjes,

schoteltjes, dessertbordjes, kleine borden (max. 24 cm diameter) en glazen.

Glazen met lange steel kunnen in het hoge gedeelte opgehangen worden.

Plaats servies zodanig op en onder de opklapbare kopjesrekken, dat het water overal bij kan.

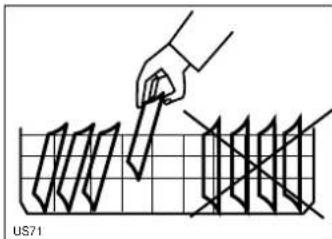

Als u borden in de bovenste korf plaatst:

zet de borden schuin en vul de korf bij voorkeur van achteren naar voren.

Probeer, vóór u de machine inschakelt, of beide sproeiarmen vrij kunnen ronddraaien.

Hoogteregeling bovenste korf

Mocht u erg grote borden willen afwassen dan kunt u deze in de onderste korf plaatsen, nadat u de bovenste korf hoger geplaatst heeft.

	Maximumhoogte van het servlesgoedBovenste korf Onderste korf
Bovenste korf in de hoge stand	20 cm 31 cm
Bovenste korf in de lage stand	24 cm 27 cm

Ga als volgt te werk:

- open de knippen (A) aan de voorkant van de bovenste korf en haal de korf eruit. Schuif de korf op grotere hoogte in de machine en doe de knippen (A) dicht.

Met de bovenste korf in de hoge stand kunnen de kopjesrekken niet gebruikt worden.

Sluit de deur nadat u de machine hebt beladen. Een open deur kan gevaarlijk zijn.

Afwasmiddel

Gebruik uitsluitend speciale middelen voor huishoud- afwasmachines.

Als u onvoldoende afwasmiddel doseert, veroorzaakt dat een slecht afwasresultaat. Te veel afwasmiddel geeft geen beter resultaat, maar alleen onnodige verspilling en belast het milieu.

Het afwasmiddel wordt voor het begin van ieder afwasprogramma gedoseerd (niet bij het programma "Voorspoelen").

Het afwasmiddel wordt tijdens het programma ingespoeld.

Volg de instructies m.b.t. de te gebruiken hoeveelheid en de bewaarinstructies die op de verpakking van het afwasmiddel vermeld zijn op.

Afwasmiddel doseren

1. Als het klepje dicht is: duw het hendeltje (1) naar voren. Het klepje springt automatisch open.

2. Doseer het afwasmiddel in het bakje (2). Voor de dosering kunt u de maatstrepen gebruiken:

$$ 2 0 = \text { ca. } 2 0 \text { g afwasmiddel } $$

$$ 3 0 = \text { ca. } 3 0 \mathrm{g} \text { afwasmiddel } $$

1. Bij alle programma's met voorspoelen dient een kleine hoeveelheid afwasmiddel (5/10 g) in het kleine vakje (3) van het afwasmiddelbakje te worden gedoseerd. Het hier gedoseerde afwasmiddel wordt tijdens het voorspoelen afgegeven.

1. Sluit het klepje en duw het dicht totdat u een klikgeluid hoort.

Verschillende types afwasmiddel

Afwastabletten

De afwastabletten van verschillende producenten lossen niet alle met de zelfde snelheid op. Tabletten die langzaam oplossen zijn niet geschikt voor korte afwasprogramma's. Als u dit type product gebruikt raden wij aan om langere afwasprogramma's te kiezen zodat alle restanten van het afwasmiddel verwijderd kunnen worden.

De tablet moet in het afwasmiddelbakje gedoseerd worden. Dosering op een andere plek, bijv. in het bestekmandje, zal slechte afwasresultaten geven.

Geconcentreerde afwasmiddelen

Machine-afwasmiddelen zijn naar chemische samenstelling in twee groepen onder te verdelen:

• traditionele alkalische afwasmiddelen met bijtende bestanddelen
• licht alkalische geconcentreerde afwasmiddelen met natuurlijke enzymen

Het gebruik van afwasprogramma's met een temperatuur van 50°C en geconcentreerde afwasmiddelen is milieuvriendelijk en verlengt de levensduur van het serviesgoed omdat de 50°C-programma's speciaal ontworpen zijn voor een optimale vuiloplossende werking van de enzymen die geconcentreerde afwasmiddelen bevatten.

Met een 50°C-programma en een geconcentreerd afwasmiddel is het afwasresultaat even goed als met een 65°C-programma en een normaal afwasmiddel.

Combi-afwasmiddelen

Als u gebruikt maakt van een machine-afwasmiddel dat glansmiddel bevat, dan moet u het afwasmiddel in het afwasmiddelbakje doseren.

In dit geval moet het glansmiddelreservoir leeg zijn. Als het glansmiddelreservoir nog glansmiddel bevat, dan moet u wachten tot dit verbruikt is voordat u overstapt op het gebruik van een combi-afwasmiddel.

Gebruik van "3 in 1" / combiafwasmiddelen

Algemene aanwijzingen

Dit type afwasmiddel heeft een gecombineerde afwasmiddel/glansmiddel/zout functie.

1. Voor het gebruik, moet u controleren of de hardheid van het leidingwater volgens de aanwijzingen op de verpakking geschikt is voor het gebruik van dit type tablet.
2. Bij het gebruik van dit type product moeten de instructies van de producent strikt opgevolgd worden.
3. Wend u tot de producent van de "3 in 1" afwastablet als deze slechte afwasresultaten geeft (zie de verpakking).

Speciaal advies

Bij het gebruik van een "3 in 1" afwasmiddel moet de waterontharder op de minimumstand worden ingesteld. (Zie "Waterontharder").

Als u besluit om weer een normaal afwasmiddel te gebruiken, dan raden wij het volgende aan:

• vul zowel het zoutreservoir als het glansmiddelreservoir;
• stel de waterhardheid in op het maximum en start een normaal afwasprogramma zonder lading in de afwasmachine;
• stel de waterhardheid opnieuw in overeenkomstig de hardheid van het leidingwater.

Programma-overzicht

Programma Mate van verontreinigingen soort belading		Programma knop	Programmabeschrijving	(3) Verbruiksgegevens
				Programma-duur(in minuten)	Stroom-verbruik(in kWh)	Water-verbruik(in liter)
(1) Normaal 65°met voorspoelen	Normaal verontreinigd.Servies, bestek enpannen	A	Koud voorspoelen65°C afwassen1 x koud spoelen1 x warm spoelenDrogen	110 - 120 1,15 - 1,24 16	-18
Normaal 65°zonder voorspoelen	Licht verontreinigd.Servies, bestek	B	65°C afwassen1 x koud spoelen1 x warm spoelenDrogen	95 - 105 1,15 - 1,24 13	-15
(2) Snel programma65°	Vers vuil.Servies, bestek	C	65°C afwassen1 x warm spoelen	30 - 40 1,15 - 1,05 11	-13
Voorspoelen	Servies dat u pas latergaat afwassen.	D	1 x koud spoelen (omte voorkomen datvoedselrestenopdrogen).	12 0,1 10

(1) Testnorm programma (Zie "Toelichtingen voor testinstituten").
(2) Ideaal voor het afwassen van de vaat van het ontbijt en het avondeten (vers vuil). Dit programma heeft een korte tijdsduur. Dit programma is speciaal ontworpen voor een gezin van vier personen, om borden, kopjes en bestek van het ontbijt en het avondeten af te wassen
(3) De vermelde waarden gelden slechts als richtlijn omdat zij afhangen van de temperatuur en druk van het leidingwater en van de spanning van het elektriciteitsnet.

Een afwasprogramma starten

1. Controleer of...

Het serviesgoed en bestek goed opgesteld zijn, zodat de sproeiarmen ongehinderd kunnen draaien.

2. Open de waterkraan

3. Sluit de machinedeur

4. Een programma kiezen en starten

Draai de programmaknop rechtsom tot de gewenste programmaletter (zie "Programma-overzicht") tegenover de startmarkering staat.

Druk op de toets aan/uit; het lampje "in bedrijf" brandt. De machine (aangenomen dat de kraan open is) begint.

5. Een lopend programma onderbreken Onderbreek een programma alleen als dat echt nodig is.

Een programma onderbreken

Let op! Wanneer u de deur opent, kan er hete stoom naar buiten komen. Verbrandingsgevaar! Open de deur voorzichtig

• Open de machinedeur. Het lopende programma stopt. Wanneer u de deur weer sluit, wordt het programma hervat vanaf het punt waar het onderbroken is.
• Druk op toets aan/uit. Wanneer u opnieuw op toets aan/uit drukt, wordt het programma hervat vanaf het punt waar het onderbroken is.

6. Machine is klaar

De afwasmachine stopt automatisch.

Schakel de machine uit door op toets aan/uit te drukken, het lampje "in bedrijf" gaat uit.

Als de deur onmiddellijk na afloop van het programma geopend wordt, kan er hete stoom uit de machine komen.

Open daarom de deur voorzichtig.

Machine uitruimen

Warm serviesgoed is zeer breekbaar. Laat het vaatwerk daarom afkoelen voordat u de machine uitruimt Laat het serviesgoed ca. 15 minuten in de machine staan, met de deur op een kier, zodat het kan afkoelen en drogen.

Maak eerst de onderste korf leeg. Daardoor voorkomt u dat druppels uit de bovenste korf op serviesgoed in de onderste korf vallen.

Het is af te raden om de deur te openen als de machine in werking is. Gebeurt dat toch, dan zal een veiligheidsschakelaar ervoor zorgen dat de machine direct stopt.

Voorzichtig!

Als u de deur direct na beëindiging van een programma opent, kan er hete stoom naar buiten komen.

Onderhoud

Reinig de buitenkant van het apparaat en het bedieningspaneel met een vochtig doekje. In geen geval agressieve reinigingsmiddelen of schuurmiddelen gebruiken. Gebruik ook nooit oplosmiddelen (aceton, tri, enz.).

Maak de deurafdichting, het afwasmiddelbakje en het glansmiddelreservoir regelmatig schoon met een vochtige doek.

Laat de machine elke drie maanden een 65°C-programma afwerken, zonder servies, met afwasmiddel.

Schoonmaken van de zeven

De zeven in de kuipbodem zijn in hoge mate zelfreinigend. Toch moet u de zeven af en toe controleren en eventueel schoonmaken. Verontreinigde zeven hebben een nadelige invloed op het afwasresultaat.

1. Deur openen, onderste korf uit de machine nemen.
2. Het zeefsysteem van de afwasautomaat bestaat uit een grove/fijne zeef (A/B), een microfilter (C) en een vlakke zeef (D). Sommige modellen hebben een zeefinrichting met een grove zeef (A), een microfilter (C) en een vlakke zeef (D).

1. Greep ongeveer een kwart slag linksom draaien en uitnemen.

1. Grove/fijne zeef (A/B) aan het oogje pakken en uit het microfilter (C) trekken.

2. Alle zeven onder stromend water grondig schoonmaken.

3. Vlakke zeef (D) uit de kuipbodem nemen en aan beide kanten grondig schoonmaken.

1. Vlakke zeef weer in de kuipbodem zetten.

2. Grove/fijne zeef in het microfilter zetten en in elkaar drukken.

3. Zeefcombinatie weer inzetten en door rechtsom draaien van de greep vergrendelen. Let erop dat de vlakke zeef niet boven de kuipbodem uitsteekt.

Belangrijk!

Gebruik de machine nooit zonder de zeven.

Voor een goede werking van de afwasmachine NOOIT de bovenste sproeiarm demonteren.

Als de sproeigaatjes verstopt zitten met etensresten, dan kunt u deze met een tandenstoker verwijderen.

Als de machine langere tijd buiten gebruik is

Wordt de machine voor langere tijd niet gebruikt, dan:

1. Kraan dichtdraaien.
2. Stekker uit het stopcontact trekken.
3. Deur op een kier laten staan om het ontstaan van een onaangename geur te vermijden.
4. Binnenkant en accessoires reinigen.

Bescherming tegen vorst

Plaats de afwasmachine nooit in een ruimte waar de temperatuur onder het vriespunt kan zakken. Mocht dat toch het geval zijn, maak de machine dan leeg, draai de kraan dicht, verwijder de waterafvoerslang en laat deze leeg lopen.

Vervoeren van de machine

Als u de machine gaat vervoeren (bijv. bij verhuizing):

1. Stekker uit het stopcontact trekken.
2. Waterkraan dichtdraaien.
3. Watertoevoerslang van de waterkraan losschroeven en leeg laten lopen.
4. De machine samen met de slangen vervoeren.

Zorg ervoor dat de machine tijdens het transport rechtop blijft staan.

Wat is er aan de hand, als...

Met behulp van de volgende aanwijzingen kunt u zelf de meeste kleine storingen van de afwasmachine verhelpen.

...er problemen zijn bij het gebruik van de afwasautomaat

De afwasmachine start niet of hij stopt tijdens het afwassen, alle toetsen zijn buiten werking, behalve toets aan/uit. Schakel de afwasmachine uit met toets aan/uit en controleer het volgende.

Storing Mogelijke	oorzaak Oplossing
De machine neemt geen water in.	Waterkraan verstopt of verkalkt.	Waterkraan schoonmaken.
	Waterkraan is dicht.	Waterkraan opendraaien.
	Verstopte of vuile zeef (indien aanwezig) van de watertoevoerslang.	Zeef van de watertoevoerslang controleren.
	Watertoevoerslang niet goed geïnstalleerd of geknikt.	Installatie van de watertoevoerslang controleren.
De afwasmachine loost geen water.	Afvoer verstopt. Afvoer ontstoppen.
	Waterafvoerslang niet goed geïnstalleerd of geknikt.	Installatie van de waterafvoerslang controleren.
De machine start niet	De machinedeur is niet goed dicht.	Deur sluiten.
	De stekker zit niet in het stopcontact.	Stekker in het stopcontact steken.
	De zekering in de huisinstallatie is niet in orde.	Vervang de zekering.
	Voor afwasmachines met uitgestelde start functie:Er is een uitgestelde start ingesteld.	Als u het programma onmiddellijk wilt starten, uitgestelde start annuleren.
Sissend geluid tijdens het afwassen		Gebruik een ander merk afwasmiddel.Dit duidt niet

Start het programma nogmaals na deze controles. Als de afwasmachine niet start of wederom stopt, neem dan contact op met de servicedienst.

...het afwasresultaat niet bevredigend is

Het serviesgoed is niet schoon

• U heeft geen geschikt afwasprogramma gekozen.
• Het serviesgoed is verkeerd gerangschikt en het water heeft niet alle delen ervan kunnen bereiken. De korven moeten niet te vol beladen worden.
• De sproeiarmen kunnen niet draaien omdat zij belemmerd worden door verkeerd gerangschikt serviesgoed.
• De bodemzeven zijn vuil of verkeerd geplaatst.
• Er is geen of te weinig afwasmiddel gebruikt.
• Als het serviesgoed kalkvlekken vertoont, dan is het zoutreservoir leeg of de waterontharder van de afwasmachine niet goed ingesteld.
• De waterafvoerslang is niet goed geïnstalleerd.
• De dop van het zoutreservoir is niet goed gesloten.

Het serviesgoed is nat en dof

• Er is geen glansmiddel gebruikt.
• Het glansmiddelreservoir is leeg.

Het serviesgoed vertoont strepen, doffe vlekken of een blauwe waas.

- Stel de glansmiddeldosering lager in.

Het serviesgoed vertoont waterkringen.

• Stel de glansmiddeldosering hoger in.
• Het afwasmiddel kan de oorzaak zijn. Neem contact op met de producent van het afwasmiddel.

Kunt u de oorzaak van een storing niet zelf opsporen en verhelpen, belt u dan de servicedienst. Houd merk, modelnummer (Mod.), productnummer (PNC) en fabrieksnummer (S.N.) van uw machine bij de hand; de servicedienst zal u erom vragen. U vindt de nummers op het typeplaatje aan de kant van de deur.

Om deze nummers snel bij de hand te hebben, raden wij aan ze hieronder in te vullen.

Mod.:

PNC:....

S.N.:

Service en onderdelen

Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uitgevoerd.

Er mogen alleen originele onderdelen worden gebruikt.

Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden.

Toelichtingen voor testinstituten

De test volgens EN 60704 moet met een volledige standaard lading en het vergelijkingsprogramma worden uitgevoerd (zie "Programma-overzicht").

Voor de test volgens EN 50242 moet het zoutreservoir van de waterontharder gevuld zijn met zout en het glansmiddelreservoir gevuld met glansmiddel en het vergelijkingsprogramma worden uitgevoerd (zie "Programma-overzicht").

Laadvermogen: 12 standaard couverts
Glansmiddelreservoir : stand 4 (Type III)
Dosering afwasmiddel: 5g + 25g	(Type B)

Rangschikking in de bovenste korf

Rangschikking in de onderste korf
