Type product	Vrijstaand fornuis
Merk	Smeg
Model	B9GMXNLK9-1
Afmetingen (B x H x D)	90 x 85 x 60 cm
Gewicht	70 kg
Energieaansluiting	230V / 50Hz (oven), gas (kookplaat)
Oventype	Elektrische heteluchtoven
Oveninhoud	70 liter
Energieklasse	A
Aantal ovenfuncties	8 (boven- en onderwarmte, hetelucht, grill, etc.)
Kookplaattype	Gaskookplaat
Aantal kookzones	5 (waarvan 1 grote kookzone)
Reiniging	Emalje binnenkant, eenvoudig schoon te maken
Veiligheid	Kinderslot, vlambeveiliging, automatische uitschakeling
Reserveonderdelen	Beschikbaar via Smeg service
Reparabiliteit	Repareerbaar door erkende technici
Garantie	2 jaar
Bediening	Draaiknoppen en timer
Inclusief accessoires	1 rooster, 1 bakplaat, 1 grillrooster

Veelgestelde vragen - B9GMXNLK9-1 SMEG

Hoe installeer ik het fornuis correct?

Zorg voor een vlakke ondergrond en voldoende ventilatie. Laat de installatie uitvoeren door een erkende monteur, vooral bij gasaansluiting.

Hoe reinig ik de oven het beste?

Gebruik een vochtige doek en milde zeep. Vermijd schurende middelen. Bij hardnekkig vuil kunt u een speciale ovenreiniger gebruiken.

Hoe stel ik de oven in voor hetelucht?

Draai de functiekiezer naar het symbool van hetelucht (ventilator) en stel de gewenste temperatuur in met de thermostaatknop.

Wat moet ik doen als de vlam van de gaspit niet blijft branden?

Controleer of de vlambeveiliging is ingeschakeld. Houd de knop 5 seconden ingedrukt na het aansteken. Als het probleem aanhoudt, raadpleeg een technicus.

Kan ik de oven gebruiken zonder voorverwarmen?

Voor de beste resultaten raden wij aan om de oven voor te verwarmen, tenzij het recept anders aangeeft. Dit zorgt voor een gelijkmatige garing.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit. Verwijder de glasplaat en vervang de lamp door een speciaal hittebestendig model (type G9, max 25W). Plaats de glasplaat terug.

Wat is de maximale belasting van de kookplaat?

Elke kookzone heeft een maximale belasting. Voor de grote zone is dit 3,5 kW, voor de kleinere 1,5-2,0 kW. Zie de handleiding voor exacte waarden.

Hoe ontgrendel ik het kinderslot?

Houd de kinderslotknop (meestal met een sleutelsymbool) 3 seconden ingedrukt tot het sloticoon verdwijnt.

Wat moet ik doen als de oven niet opwarmt?

Controleer de stroomvoorziening en de thermostaat. Als het probleem aanhoudt, neem dan contact op met de klantenservice voor een reparatie.

Waar vind ik reserveonderdelen voor mijn Smeg fornuis?

Reserveonderdelen zijn verkrijgbaar via de officiële Smeg servicepunten of erkende dealers. Vermeld altijd het modelnummer B9GMXNLK9-1.

GEBRUIKSAANWIJZING B9GMXNLK9-1 SMEG

1.1 Algemene veiligheidswaarschuwingen 4
1.2 Aansprakelijkheid van de fabrikant 9
1.3 Beoogd gebruik 9
1.4 Typeplaatje 9
1.5 Deze gebruiksaanwijzing 9
1.6 Verwerking 9
1.7 Wegwijs in de gebruiksaanwijzing 10

2 Beschrijving 11

2.1 Algemene beschrijving 11
2.2 Kookplaat 12
2.3 Bedieningspaneel 13
2.4 Andere onderdelen 14
2.5 Beschikbare accessoires 14

3 Gebruik 16

3.1 Waarschuwingen 16
3.2 Om energie te besparen 18
3.3 Gebruik van de accessoires 18
3.4 Gebruik van de kookplaat 21
3.5 Gebruik van de bergruimte 22
3.6 Het gebruik van de oven 22
3.7 Gebruik van de temperatuursonde 25
3.8 Advies voor bereidingen 28
3.9 Klok programmeereenheid 30

4 Reiniging en onderhoud 36

4.1 Waarschuwingen 36
4.2 Reiniging van de kookplaat 37
4.3 Reiniging van de deur 38
4.4 Reiniging van de ovenruimte 40
4.5 Vapor Clean 41
4.6 Buitengewoon onderhoud 42

5 Installatie 45

5.1 Gasaansluiting 45
5.2 Aanpassing aan de verschillende gastypes 48
5.3 Plaatsing 51
5.4 Elektrische aansluiting 56
5.5 Voor de installateur 57

VERTALING VAN DE ORIGINELE INSTRUCTIES

We raden aan deze handleiding aandachtig door te lezen, omdat ze alle aanwijzingen bevat om de esthetische en functionele kwaliteiten van het apparaat te behouden.

Raadpleeg de website voor verdere informatie over dit product: www.smeg.com

1 Waarschuwingen

1.1 Algemene veiligheidswaarschuwingen

Persoonlijk letsel

• Het apparaat en de bereikbare delen ervan worden zeer heet tijdens het gebruik. Raak geen verwarmingselementen aan tijdens gebruik van het apparaat.
• Bescherm de handen met ovenwanten bij het hanteren van voedsel in de ovenruimte.
• Probeer geen vlammen/brand te doven met water: schakel het apparaat uit en bedek het vuur met een deksel of een brandwerende deken.
• Gebruik van dit apparaat door kinderen vanaf 8 jaar, personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of met een gebrek aan ervaring of kennis is alleen toegestaan onder toezicht en begeleiding van volwassenen die verantwoordelijk zijn voor hun veiligheid.
• Laat kinderen niet spelen met het apparaat.

• Houd kinderen jonger dan 8 jaar die niet onder toezicht staan uit de buurt van het apparaat.

• Houd kinderen van jonger dan 8 jaar uit de buurt wanneer het apparaat in werking is.

• Werkzaamheden voor schoonmaak en onderhoud van het apparaat mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan.
• Controleer of de vlamverdelers met de respectievelijke deksels correct in de zittingen gepositioneerd zijn.
• Let op voor de snelle verwarming van de kookzones. Plaats geen lege potten of pannen op de ingeschakelde plaat. Gevaar op oververhitting.
• Vetten en oliën kunnen vlam vatten als ze oververhit raken. Het is aanbevolen bij het apparaat te blijven tijdens de voorbereiding van voedsel dat olie of vet bevat. Als de oliën of vetten vlam zouden vatten, mag geen water gebruikt worden om te blussen. Plaats het deksel op de pan en schakel de kookzone uit.
• Het kookproces moet altijd bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden.

- Tijdens het gebruik geen metalen voorwerpen zoals vaatwerk of bestek op het oppervlak van de kookplaat plaatsen omdat deze oververhit zouden kunnen raken.

- Plaats geen metalen en puntige voorwerpen (bestek of gereedschappen) in de spleten van het apparaat.

• Giet geen water rechtstreeks op hete ovenschalen.

- Houd de deur dicht tijdens de bereiding.

- Als er een ingreep nodig is aan het gerecht of aan het einde van de bereiding, de deur gedurende een aantal seconden 5 centimeter openen, de stoom laten ontsnappen en vervolgens de deur volledig openen.

- Open de bergruimte (indien aanwezig) niet wanneer de oven ingeschakeld of warm is.

- Voorwerpen in de bergruimte kunnen zeer heet zijn na gebruik van de oven.

- GEEN ONTVLAMBARE MATERIALLEN GEBRUIKEN OF BEWAREN IN DE BERGRUIMTE (INDIEN AANWEZIG) OF IN DE NABIJHEID VAN HET APPARAAT.

• GEBRUIK GEEN SPUITBUSSEN IN DE BUURT VAN HET APPARAAT TERWIJL HET WERKT.

- Na gebruik het apparaat uitschakelen.

• VOER GEEN WIJZIGINGEN UIT OP HET APPARAAT.

- Voorafgaand aan iedere ingreep op het apparaat (installatie, onderhoud, plaatsing of verplaatsing) moet u altijd zorgen voor persoonlijke beschermingsmiddelen.

- Voorafgaand aan iedere ingreep op het apparaat moet de algemene elektrische voeding gedeactiveerd worden.

- Laat de installatie en technische interventies uitvoeren door gekwalificeerd personeel overeenkomstig de geldende normen.

• Probeer nooit om zelf het apparaat te repareren, zonder tussenkomst van een gekwalificeerde technicus.

- Trek nooit aan de kabel om de stekker uit het stopcontact te halen.

- Als de stroomkabel beschadigd is, moet men onmiddellijk contact opnemen met de technische dienst die voor de vervanging van de kabel zal zorgen.

Beschadiging van het apparaat

• Gebruik geen schurende of bijtende middelen op de glazen onderdelen (bijv. poeders, ontvlekkers of metaalsponsjes).
• Gebruik eventueel houten of plastic gereedschappen.
• Roosters en ovenschalen moeten in de zijgeleiders worden geplaatst tot ze niet verder kunnen. De mechanische veiligheidsblokkeringen die de verwijdering van de roosters voorkomen moeten naar beneden en naar de achterzijde van de ovenruimte gericht zijn.
• Ga niet op het apparaat zitten.
• Gebruik geen stoomstraal om het apparaat te reinigen.
• Zorg er voor dat de openingen en de spleten voor de ventilatie en de warmte-afvoer niet verstopt raken.
• Laat het apparaat niet onbeheerd achter tijdens bereidingen waarbij vetten en oliën vrijkomen die bij heet worden vlam kunnen vatten. Wees heel voorzichtig

• Laat geen voorwerpen achter op de kookoppervlakken.

• GEBRUIK HET APPARAAT NOOIT OM DE RUIMTE TE VERWARMEN.

• Sproei geen spuitbussen in de nabijheid van de oven.
• Gebruik geen plastic vaatwerk of pannen om voedsel te bereiden.
• Plaats geen blikken of gesloten pannen in de ovenruimte.
• Verwijder alle ovenschalen en roosters die tijdens de bereiding niet gebruikt worden uit de ovenruimte.
• Bedek de bodem van de ovenruimte niet met aluminiumfolie.
• Plaats geen pannen of ovenschalen rechtstreeks op de bodem van de ovenruimte.
• Bij gebruik van bakpapier moet u er voor zorgen dat de circulatie van de warme lucht in de oven er niet door wordt verhinderd.
• Gebruik de open deur niet als steun door pannen of schalen direct op het binnenglas te plaatsen.
• De pannen of de vleesroosters moeten binnen de omtrek van de kookplaat geplaatst worden.

Waarschuwingen

- Alle pannen moeten een vlakke en regelmatige bodem hebben.

- In geval van overstroming of overkoken moet de vloeistof onmiddellijk van de kookplaat verwijderd worden.

- Mors geen zuurhoudende stoffen zoals citroensap of azijn op de kookplaat.

- Plaats geen lege potten of pannen op ingeschakelde kookzones.

- Gebruik geen stoomstraal om het apparaat te reinigen.

- Gebruik geen ruw, schurend of scherp materiaal.

- Gebruik op de stalen delen of de delen waarvan het oppervlak met metalen afwerkingen werd behandeld (bijv. elektrolytische oxidaties, vernikkeling, verchroming) geen producten die chloor, ammoniak of bleekmiddel bevatten.

- Gebruik geen schurende of bijtende middelen op de glazen onderdelen (bijv. poeders, ontvlekkers of metaalsponsjes).

• Stop de verwijderbare onderdelen, zoals de roosters van de kookplaat, de vlamverdelers en de deksels niet in de vaatwasser.
• Gebruik de open deur niet als hefboom om het apparaat in het meubel te plaatsen.
• Oefen niet te veel kracht uit op de geopende deur.
• Til dit apparaat niet op door de handgreep beet te pakken.

Installatie

• DIT APPARAAT MAG NIET GEÏNSTALLEERD WORDEN IN BOTEN OF CARAVANS.
- Het apparaat mag niet geïnstalleerd worden op een voetstuk.
- Plaats het apparaat met behulp van een tweede persoon in het meubel.
- Om mogelijke oververhitting van het apparaat te vermijden mag het niet achter een decoratieve deur of een paneel worden geïnstalleerd.
- Laat de gasaansluiting uitvoeren door bevoegd technisch personeel.

• Het aansluiten met een flexibele buis moet zodanig uitgevoerd worden dat de lengte van de buis niet langer is dan 2 meter van de maximale uitrekking bij flexibele stalen buizen en 1,5 meter bij rubberen slangen.
• De buizen mogen niet in aanraking komen met beweegbare delen, en mogen niet geplet worden.
• Gebruik, waar dit wordt gevraagd, een drukregelaar in overeenstemming met de van kracht zijnde norm.
• Controleer na elke ingreep of het aandraaimoment van de gasaansluitingen zich tussen 10 Nm en 15 Nm bevindt.
• Na de installatie moet u eventuele lekken opsporen met een zeepoplossing, maar nooit met een vlam.
• Laat het apparaat aansluiten door gekwalificeerd technisch personeel.
• De aarding moet verplicht aangebracht worden volgens de voorziene veiligheidsnormen van de elektrische installatie.

• Gebruik kabels die bestand zijn tegen temperaturen van minstens 90 °C.

• Het aandraaimoment van de schroeven van de stroomgeleiders van het klemmenbord moet gelijk zijn aan 1,5 - 2 Nm.

• Verzeker u er voor de montage van dat de plaatselijke gastoevoer (soort gas en gasdruk) en de regeling van het apparaat compatibel zijn.
• De regelingsvoorwaarden voor dit apparaat staan vermeld op het etiket voor de regeling van het gas.
• Dit apparaat is niet aangesloten op een apparaat voor afvoer van de verbrandingsproducten. Het moet geïnstalleerd en aangesloten worden in overeenstemming met de geldende installatievoorschriften. Er moet speciale aandacht worden besteed aan de ventilatie-eisen.

Voor dit apparaat

• Controleer of het apparaat is uitgeschakeld voordat de lamp wordt vervangen.
• Ga niet steunen of zitten op de geopende deur van het apparaat.
• Controleer of er geen voorwerpen in de deur vastzitten.

1.2 Aansprakelijkheid van de fabrikant

De fabrikant kan niet aansprakelijk worden gesteld voor schade aan personen en voorwerpen ten gevolge van:

• een ander gebruik van het apparaat dan wordt voorzien;
• het niet in acht nemen van de voorschriften van de gebruiksaanwijzing;
• het forceren van ook slechts één deel van het apparaat;
• het gebruik van niet-originele reserveonderdelen.

1.3 Beoogd gebruik

• Dit apparaat is bedoeld om thuis voedsel te bereiden. Elk ander gebruik is oneigenlijk.
• Het apparaat is niet ontworpen om te functioneren met externe kookwekkers of afstandsbedieningssystemen.

1.4 Typeplaatje

Het typeplaatje bevat de technische gegevens, het serienummer en de markering. Het plaatje mag in geen geval worden verwijderd.

1.5 Deze gebruiksaanwijzing

Deze handleiding voor gebruik is een integraal onderdeel van het apparaat en moet gedurende de gehele levensduur van het apparaat intact en binnen handbereik van de gebruiker bewaard worden. Lees deze gebruiksaanwijzing aandachtig vóór installatie.

1.6 Verwerking

Het apparaat moet op het einde van zijn gebruiksduur apart ingezameld worden (richtlijnen 2002/95/EG, 2002/96/EG, 2003/108/EG). Dit apparaat bevat geen stoffen in hoeveelheden die gevaarlijk worden geacht voor de gezondheid en het milieu, in overeenstemming met de huidige Europese richtlijnen.

Verwijdering van het apparaat:

- Snijd de voedingskabel af en verwijder de kabel samen met de stekker.

Elektrische spanning Gevaar voor elektrische schok

• Schakel de stroomtoevoer uit.
- Haal de stekker uit het stopcontact.

Waarschuwingen

- Oude of gebruikte apparaten aan het einde van hun levensduur moeten door de gebruiker worden ingeleverd bij geschikte centra voor de gescheiden inzameling van elektrisch en elektronisch afval, of overhandigd worden aan de verkoper wanneer een nieuw soortgelijk apparaat wordt gekocht.

Het apparaat is verpakt in milieuvriendelijke en recyclebare materialen.

- Breng het verpakkingsmateriaal naar de betreffende centra voor afvalverwerking.

Plastic verpakking Gevaar voor verstikking

• Laat de verpakking, of delen ervan, niet onbewaakt achter.
• Laat kinderen niet spelen met de plastic zakken van de verpakking.

1.7 Wegwijs in de gebruiksaanwijzing

In deze gebruiksaanwijzing komen de volgende begrippen voor:

Waarschuwingen

Algemene waarschuwingen in verband met de gebruiksaanwijzing, veiligheid en verwerking van afgedankte producten.

Beschrijving

Beschrijving van het apparaat en de accessoires.

Gebruik

Informatie over het gebruik van het apparaat en de accessoires.

Reiniging en onderhoud

Informatie over correcte schoonmaak en onderhoud van het apparaat.

Installatie

Informatie voor gekwalificeerde technici: installatie, inbedrijfstelling en keuring.

Veiligheidswaarschuwingen

Informatie

Suggestie

1. Volgorde van de gebruiksaanwijzingen.
2. Enkele gebruiksaanwijzing.

2 Beschrijving

2.1 Algemene beschrijving

1 Plint
2 Kookplaat
3 Bedieningspaneel
4 Lampje links
5 Aansluiting temperatuursonde

6 Pakking
7 Deur
8 Ventilator
9 Bergruimte

1,2,3... Frame voor roosters/ovenschalen

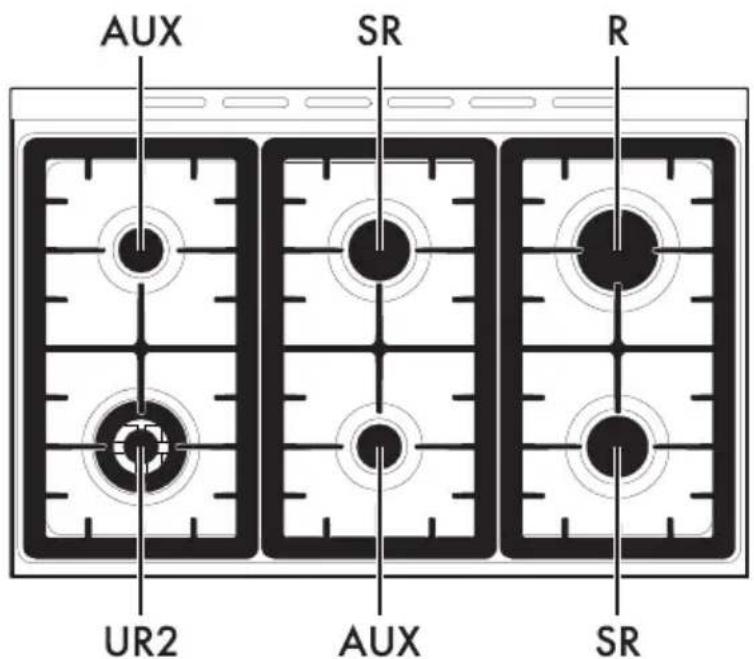

2.2 Kookplaat

2.3 Bedieningspaneel

1 Knoppen van de branders van de kookplaat

Nuttig voor de inschakeling en de regeling van de branders van de plaat.

Druk op de knoppen, en draai deze

linksom op de waarde om de

overeenkomstige branders te ontsteken.

Om de vlam te regelen, moet de knop in de zone tussen het maximum en het

minimum gedraaid worden.

Om de branders uit te schakelen, moeten de knoppen op geplaatst worden.

2 Controlelamp

Licht op om te melden dat de oven zich in de verwarmingsfase bevindt. Wordt uitgeschakeld als de temperatuur is bereikt.

Een regelmatig knipperend lampje geeft aan dat de ingestelde temperatuur in de

oven constant wordt gehouden.

3 Temperatuurknop

Met deze knop kan de temperatuur van de bereiding geselecteerd worden.

Draai de knop naar rechts op de gewenste waarde tussen de minimale en maximale waarde.

4 Klok programmeereenheid

Handig voor de weergave van het actuele tijdstip, de geprogrammeerde bereidingen en voor de instelling van de kookwekker.

5 Functieknop

De verschillende functies van de oven zijn geschikt voor verschillende bereidingswijzen. Nadat u de gewenste functie heeft geselecteerd, moet u de kooktemperatuur instellen met de temperatuurknop.

2.4 Andere onderdelen

Plaatsbare vlakken

Het apparaat beschikt over vlakken om roosters en ovenschalen op verschillende hoogtes te plaatsen. De plaatsbare hoogtes worden begrepen van laag naar hoog (zie 2.1 Algemene beschrijving).

Interne verlichting

De interne verlichting van het apparaat wordt ingeschakeld:

• als de deur wordt geopend;
- als een willekeurige functie wordt gekozen, met uitzondering van de functie ECO.

Het is niet mogelijk om de binnenverlichting uit te schakelen als de deur is geopend.

Koelventilator

De ventilator zorgt voor de afkoeling van de ovens, en wordt tijdens de bereiding in werking gesteld.

De werking van de ventilator veroorzaakt een normale luchtstroom die aan de achterzijde van het apparaat naar buiten komt, en die ook na de uitschakeling van het apparaat nog kort kan doorgaan.

Zorg er voor dat de openingen en de spleten voor de ventilatie en de warmte-afvoer niet verstopt raken.

2.5 Beschikbare accessoires

Reductierooster

Handig voor het gebruik van kleine pannen.

Reductierooster voor wok

Handig voor het gebruik van een wok.

Rooster

Nuttig voor het plaatsen van recipienten met voedsel in bereiding.

Ovenschaal

Nuttig voor het opvangen van vet dat afkomstig is van het voedsel op het rooster erboven.

Diepe ovenschaal

Nuttig voor het opvangen van vet dat afkomstig is van het voedsel op het rooster erboven.

Draaispit

Nuttig voor het bereiden van kip of voedsel dat gelijkmatig moet worden bereid.

Temperatuursonde

De temperatuursonde kan gebruikt worden voor het bereiden aan de hand van de temperatuur die deze in de kern van het levensmiddel meet.

Beschermkap

Voor het afsluiten en beschermen van de aansluiting van de temperatuursonde wanneer deze niet gebruikt wordt.

De ovenaccessoires die in contact kunnen komen met het voedsel zijn gemaakt van materialen conform de van kracht zijnde wetsbepalingen.

De originele bijgeleverde of optionele accessoires kunnen worden aangevraagd bij erkende servicecentra. Gebruik alleen de originele accessoires van de fabrikant.

3 Gebruik

3.1 Waarschuwingen

De temperatuur in de ovenruimte kan tijdens het gebruik hoog oplopen

Gevaar voor verbranding

• Houd de deur dicht tijdens de bereiding.
• Bescherm de handen met ovenwanten bij het hanteren van voedsel in de oven.
• Let op dat u de warmte-elementen in de oven niet aanraakt.
• Giet geen water rechtstreeks op hete ovenschalen.
• Houd kinderen van jonger dan 8 jaar uit de buurt wanneer de oven in werking is.
• Als er een ingreep nodig is aan het gerecht of aan het einde van de bereiding, de deur gedurende een aantal seconden 5 centimeter openen, de stoom laten ontsnappen en vervolgens de deur volledig openen.

Incorrect gebruik. Gevaar voor verbranding

• Controleer of de vlamverdelers met de respectievelijke deksels correct in de zittingen gepositioneerd zijn.
• Vetten en oliën kunnen vlam vatten bij oververhitting. Wees heel voorzichtig.

De temperatuur in de bergruimte kan hoog oplopen Gevaar voor verbranding

• Open de bergruimte niet wanneer het apparaat ingeschakeld of warm is.
• De voorwerpen in de bergruimte kunnen zeer heet zijn na het gebruik van het apparaat.
• Bewaar geen ontvlambare materialen, doeken of papier in de bergruimte.

Incorrect gebruik. Beschadiging van de oppervlakken

• Bedek de bodem van de ovenruimte niet met aluminiumfolie.
• Als er bakpapier gebruikt wordt, moet dit zo geplaatst worden dat de interne circulatie van hete lucht in de ovenruimte niet belemmerd wordt.
• Plaats geen pannen of ovenschalen rechtstreeks op de bodem van de ovenruimte.
• Gebruik de open deur niet als steun door pannen of schalen direct op het binnenglas te plaatsen.
• Giet geen water rechtstreeks op hete ovenschalen.
• De pannen of de vleesroosters moeten binnen de omtrek van de kookplaat geplaatst worden.
• Alle pannen moeten een vlakke en regelmatige bodem hebben.
• In geval van overstroming of overkoken moet de vloeistof onmiddellijk van de kookplaat verwijderd worden.

De temperatuur in de bergruimte kan hoog oplopen Brand- en ontploffingsgevaar

• Gebruik geen spuitbussen in de nabijheid van het apparaat.
• Gebruik of laat geen ontvlambare materialen achter in de nabijheid van het apparaat of de bergruimte.
• Gebruik geen plastic vaatwerk of pannen om voedsel te bereiden.
• Plaats geen blikken of gesloten pannen in de ovenruimte.
• Laat het apparaat niet onbeheerd tijdens bereidingen waarbij vetten en oliën kunnen vrijkomen.
• Verwijder alle ovenschalen en roosters die tijdens de bereiding niet gebruikt worden uit de ovenruimte.

Voorzorgsmaatregelen

Lekkend gas kan een explosie veroorzaken.

Wanneer u gas ruikt of als de gasinstallatie lekt:

• De gastoevoer onmiddellijk sluiten of het ventiel van de gasfles onmiddellijk dichtdraaien.
• Open vuur en sigaretten onmiddellijk uitdoven.
• Geen schakelaars of apparaten inschakelen en geen enkele stekker uit het stopcontact verwijderen. Binnen het gebouw geen (mobiele) telefoons gebruiken.
• Ramen openen en het vertrek luchten.
• Contact opnemen met het servicecentrum of uw gasbedrijf.

Elke van de volgende omstandigheden moet als een onregelmatige werking worden beschouwd en vereist een ingreep:

• De branderplaat kleurt geel.
• Beschadiging van het keukengerei.
• Verkeerde ontsteking van de branders.
• Branders blijven met moeite branden.
• Uitschakeling van de branders tijdens de werking.
• De gaskranen kunnen moeilijk open of dicht worden gedraaid.

Neem contact op met het erkende servicecentrum bij u in de buurt als het apparaat niet correct werkt.

Eerste gebruik

1. Verwijder eventuele beschermfolie aan de binnen- en buitenzijde van het apparaat en vanaf de accessoires.
2. Verwijder eventuele etiketten (met uitzondering van het plaatje met de technische gegevens) van de accessoires en uit de ovenruimte.
3. Verwijder en was alle accessoires van het apparaat (zie 4 Reiniging en onderhoud).
4. Verwarm de oven op de maximale temperatuur om eventuele productieresten te verwijderen.

3.2 Om energie te besparen

• Verwarm de oven alleen voor als dit vermeld staat in het recept.
• Tenzij anders aangegeven op de verpakking, moeten diepvriesproducten eerst ontdooid worden voordat u ze in de oven zet.
• Bij meerdere bereidingswijzen wordt geadviseerd om de gerechten achter elkaar te bereiden, om optimaal te profiteren van de al warme ovenruimte.
• Gebruik bij voorkeur metalen en donkerkleurige bakvormen; deze zullen de warmte beter absorberen.
• Verwijder alle ovenschalen en roosters die tijdens de bereiding niet gebruikt worden uit de ovenruimte.
• Stop de bereiding enkele minuten voordat de normale bereidingstijd verstrijkt. De bereiding zal gedurende de resterende minuten worden voortgezet door de warmte die zich in de oven heeft opgehoopt.
• Open de deur van de oven zo weinig mogelijk, zodat de warmte niet verloren gaat.
  • Houd de ovenruimte altijd schoon.

3.3 Gebruik van de accessoires

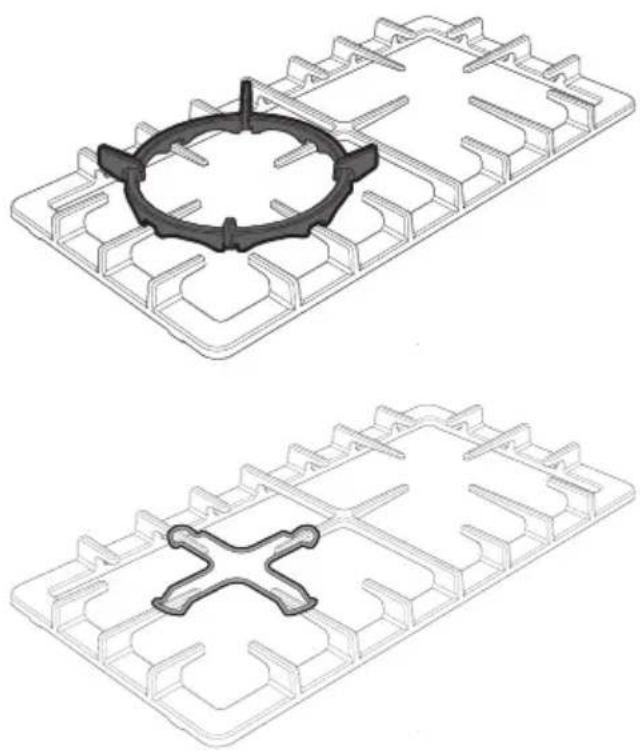

Reductieroosters

De reductieroosters moeten op de roosters van de kookplaat gelegd worden.

Controleer of deze correct gepositioneerd zijn.

Roosters en ovenschalen moeten in de zijgeleiders worden geplaatst tot aan het eindpunt.

De mechanische veiligheidsblokkeringen, die de ongewenste verwijdering van het rooster voorkomen, moeten naar beneden en naar de binnenzijde van de ovenruimte gericht zijn.

Plaats de roosters en de schalen voorzichtig in de ovenruimte, tot aan hun stoppositie.

Maak de ovenschalen schoon alvorens ze voor de eerste keer te gebruiken, om eventuele productieresten te verwijderen.

Draaispit

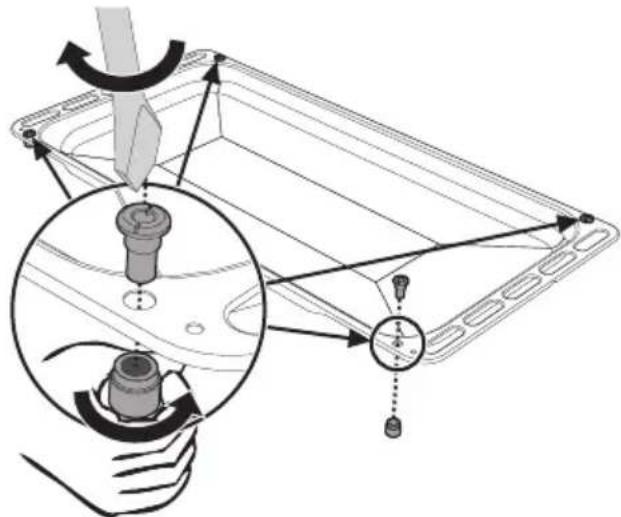

1. Breng de 4 meegeleverde draagstukken aan in de 4 gaten op de hoeken van de diepe ovenschaal. Draai ze met behulp van een gereedschap (bijv. een schroevendraaier) op de ringen vast.

1. Breng de steunen van het draaispit aan in de draagstukken, zie de onderstaande afbeelding.

1. Gebruik de bijgeleverde klemvorken om het draaispit voor te bereiden. De vorken kunnen bevestigd worden met de bevestigingsschroeven.

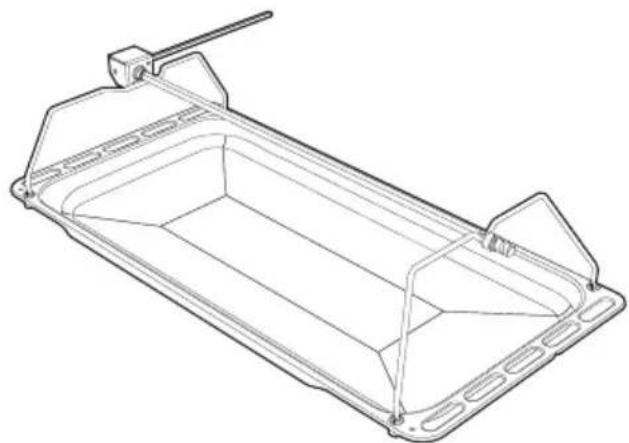

1. Plaats het draaispit na de voorbereiding op de desbetreffende steunen. Plaats de punt van de stang in de zitting van het mechanisme op de linkersteun, tot aan zijn stoppositie.

1. Breng de ovenschaal aan op het eerste vlak van het frame (zie "Algemene beschrijving").

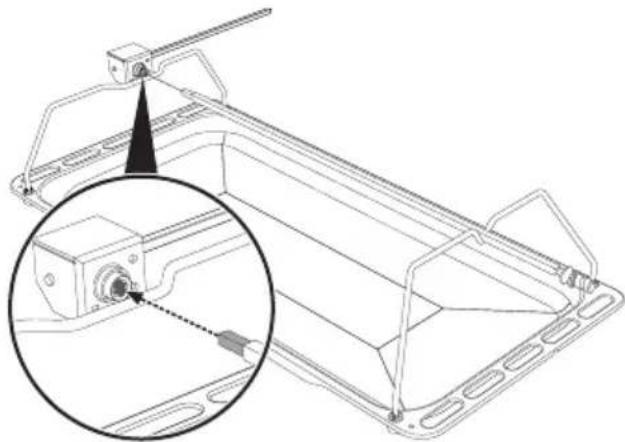

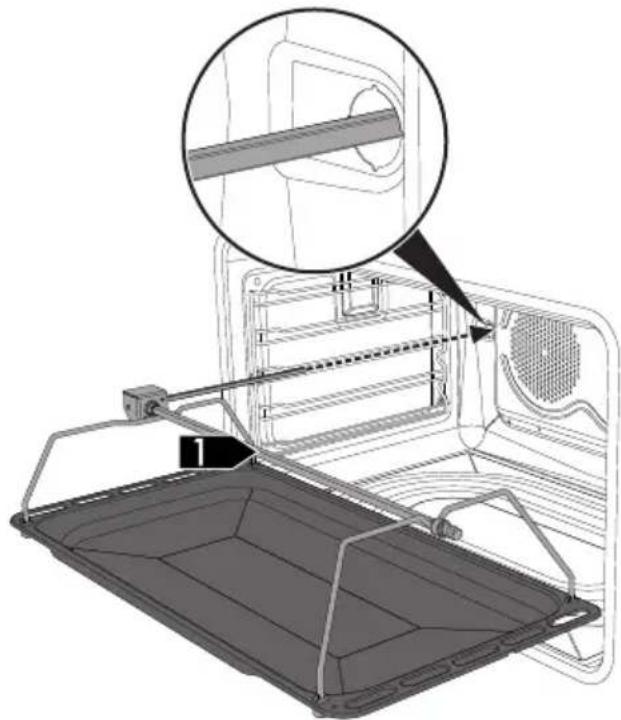

2. Plaats de punt van de stang in de zitting van het motortje van het draaispit, links op de achterwand van de ovenruimte.

Deze handelingen moeten uitgevoerd worden met de uitgeschakelde en koude oven.

Gebruik

1. Activeer het draaispit door de

functieknop op te draaien en met de temperatuurknop een bereidingstemperatuur in te stellen.

Het wordt aanbevolen om een beetje water in de ovenschaal te gieten zodat rookvorming wordt vermeden.

1. Verwijder de ovenschaal met het draaispit aan het einde van de bereiding.

2. Om het draaispit makkelijk te kunnen verplaatsen, moet de bijgeleverde en daarvoor bestemde handgreep vastgedraaid worden.

3.4 Gebruik van de kookplaat

Alle bedieningen en schakelaars bevinden zich op het frontpaneel. Naast elke knop wordt de bijhorende brander aangeduid.

Het apparaat is voorzien van een elektronisch ontstekingsmechanisme. Het is voldoende om op de knop te drukken en hem linksom te draaien op het symbool van de maximale vlam, tot de brander wordt ingeschakeld. Draai de knop op als de brander niet binnen 15 seconden wordt ontstoken. Wacht vervolgens 60 seconden, voordat u het nogmaals probeert. Na de ontsteking moet de knop enkele seconden ingedrukt gehouden worden, zodat het thermokoppel kan opwarmen. Het kan voorvallen dat de brander uitgaat wanneer de knop wordt losgelaten: dit betekent dat het thermokoppel onvoldoende is opgewarmd.

Wacht enkele ogenblikken en herhaal de handeling. Houd de knop langer ingedrukt.

In geval van een toevallige uitschakeling zorgt een veiligheidssysteem voor de blokkering van de gaslevering, ook wanneer de kraan open staat.

Draai de knop op ⏻Vacht minstens 60 seconden, alvorens de brander opnieuw te ontsteken.

Correcte positie van de vlamverdelers en van de deksels

Voordat de branders van de kookplaat ingeschakeld worden, moet gecontroleerd worden of de vlamverdelers correct met de respectievelijke deksels gepositioneerd zijn. Let op dat de openingen van de vlamverdelers 1 overeenstemmen met de thermokoppels 2 en de vonkontstekers 3.

Praktisch advies voor het gebruik van de kookplaat

Voor een optimaal rendement van de branders en een minimaal gasverbruik moeten pannen gebruikt worden met een deksel en die geschikt zijn voor de brander, om te voorkomen dat de vlam langs de zijkanten lekt.

Wanneer de vloeistof begint te koken, moet de vlam laag gedraaid worden om te vermijden dat de vloeistof overkookt.

Diameter van de recipienten:

• AUX: 12 - 14 cm.
• SR: 16 - 24 cm.
  • R: 18 - 26 cm.
• UR2: 18 - 28 cm.

3.5 Gebruik van de bergruimte

Onderaan het fornuis is er een bergruimte die toegankelijk is door de handgreep naar u toe te trekken. Deze bergruimte is geschikt om pannen of metalen voorwerpen, noodzakelijk voor het gebruik van het apparaat, te bewaren.

3.6 Het gebruik van de oven

Inschakelen van de oven

Om de oven in te schakelen

1. Selecteer de gewenste bereidingsfunctie met de functieknop.
2. Selecteer de gewenste temperatuur met de temperatuurknop.

Controleer of op de klok van de programmeereenheid het symbool

van de bereidingsduur wordt weergegeven. De oven kan niet worden ingeschakeld als dit niet het geval is.

Druk op de toets 📊 de klok van de programmeereenheid te resetten.

Lijst van de functies

Statisch

De warmte wordt gelijktijdig bovenaan en onderaan afgegeven, en maakt dit systeem geschikt voor het bereiden van speciale types van voedsel. De traditionele bereiding, die ook statisch wordt genoemd, is geschikt voor het klaarmaken van één gerecht per keer. Het is ideaal voor alle types van gebraden, brood en gevulde taarten, en het is vooral geschikt voor vet vlees zoals gans en eend.

Geventileerde onderwarmte

Met de combinatie van ventilator en alleen onderwarmte is de bereiding sneller klaar. Dit systeem wordt aanbevolen voor het steriliseren of voor het voltooien van de bereiding van voedsel dat reeds goed oppervlakkig gaar is, maar nog niet binnenin, en waarvoor dus een gematigde bovenwarmte nodig is. Ideaal voor elk type van voedsel.

Grill + draaispit

Het draaispit werkt in combinatie met de centrale grillweerstand, zodat het voedsel een perfect goudbruine kleur krijgt.

Grill

Met de door de grillweerstand afgegeven warmte, kunnen uitstekende resultaten bereikt worden zoals het roosteren van dun en iets dikker vlees, en in combinatie met het draaispit (indien aanwezig) wordt op het einde van de bereiding een uniforme goudbruine kleur verkregen. Ideaal voor worsten, ribbetjes en bacon. Met deze functie kan een grote hoeveelheid voedsel, en vooral vlees, uniform gegrild worden.

Geventileerde grill

De lucht afkomstig van de ventilator verzacht de krachtige warmtegolven afkomstig van de grill, zodat ook dik voedsel uitstekend wordt gegrild. Ideaal voor grote stukken vlees (bijv. varkensscheenbeen).

Statisch+ventilator

De werking van de ventilator, gecombineerd met de traditionele bereiding, verzekert ook voor ingewikkelde recepten homogene bereidingen. Ideaal voor koekjes en taarten, die ook gelijktijdig op meerdere niveaus bereid kunnen worden. (Voor bereidingen op meerdere niveaus raden we u aan om het 2e en het 4e niveau te gebruiken).

Circulatie + ventilator

De combinatie van de ventilator en het luchtcirculatie-element (ingebouwd op de achterzijde van de oven) maakt het koken van voedsel over meerdere steunhoogtes mogelijk, mits hiervoor dezelfde temperatuur en hetzelfde kookproces vereist is. De warmeluchtcirculatie verzekert een onmiddellijke en uniforme verdeling van de warmte. Het is bijvoorbeeld mogelijk om gelijktijdig (op meerdere steunhoogtes) vis, groenten en koekjes te bereiden, zonder dat de geur en de smaak gemengd worden.

Onderwarmte

De enkel van onder afkomstige warmte voltooit de bereiding van voedsel dat een hogere basistemperatuur nodig heeft, zonder dat dit gevolgen heeft voor hun bruiningsgraad. Ideaal voor gebak of hartige taarten, vlaaien en pizza.

Snel ontdooien

Het snel ontdooien wordt bevorderd door de activering van een specifieke ventilator die een uniforme verdeling van de lucht aan de omgevingstemperatuur in de ovenruimte garandeert. Ideaal voor elk type van voedsel.

ECO

Eco

Deze functie wordt aanbevolen voor de bereiding op één vlak, met een laag energieverbruik. Ideaal voor de bereiding van vlees, vis en groenten. Niet geschikt voor levensmiddelen die moeten rijzen. Voor een maximale besparing van de energie en een kortere bereidingstijd wordt het aanbevolen om de levensmiddelen in te ovenruimte te plaatsen zonder deze voor te verwarmen.

In de ECO-functie tijdens de bereiding de deur niet openen.

In de ECO-functie duren de bereidingstijden (en de eventuele voorverwarming) langer.

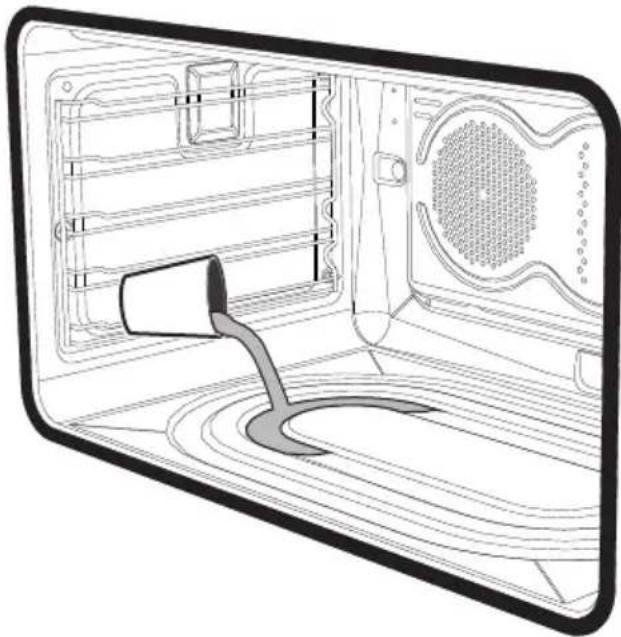

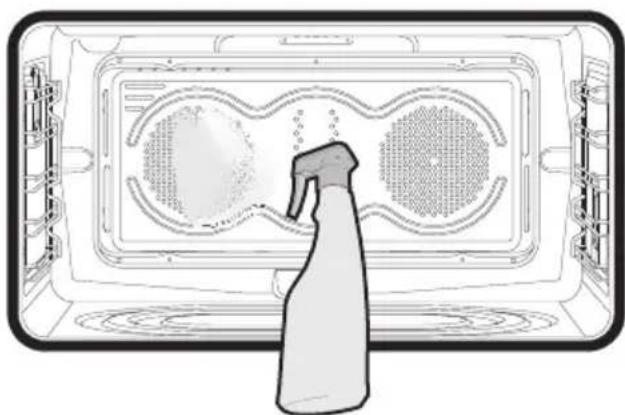

Vapor Clean

Deze functie vergemakkelijkt het schoonmaken

aan de hand van stoom afkomstig van een kleine hoeveelheid water in de daartoe voorziene houder op de bodem.

3.7 Gebruik van de temperatuursonde

De temperatuursonde wordt erg heet Gevaar op verbranding

• Na het gebruik van de sonde de staaf of punt niet aanraken.
• De handen met hittebestendige handschoenen beschermen wanneer u de sonde gebruikt.

Incorrect gebruik Gevaar voor beschadiging van de oppervlakken

- De gelakte of verchroomde delen niet bekrassen of beschadigen met de punt of de stekker van de temperatuursonde.

Incorrect gebruik Gevaar voor beschadiging van het apparaat

• De sonde niet aanbrengen in de openingen en de sleuven van het apparaat.
• Controleer of het metalen beschermdopje goed gesloten is wanneer u de sonde niet gebruikt.

Incorrect gebruik Gevaar voor persoonlijk letsel

• Laat de temperatuursonde niet onbewaakt achter.
• Kinderen mogen niet met de sonde spelen.
• Let goed op en zorg ervoor dat de scherpe delen van de sonde geen letsel kunnen veroorzaken.

Incorrect gebruik Gevaar voor beschadiging van de temperatuursonde

• Niet aan de kabel trekken om de sonde uit het contact of het levensmiddel te verwijderen.
• Zorg ervoor dat de sonde of de kabel ervan niet in de deur blijft haken.
• De wanden van de ovenruimte, de verwarmingselementen en de heteroosters en ovenschalen mogen niet met een willekeurig deel van de sonde in aanraking komen.
• De sonde mag niet in het apparaat blijven wanneer deze niet wordt gebruikt.
• Verzeker u ervan dat de stekker van de sonde goed in het contact is gestoken.
• Gebruik de sonde niet voor het aanbrengen of verwijderen van levensmiddelen uit de ovenruimte.

U kunt de temperatuursonde gebruiken voor de precieze bereiding van gebraad, carrés, vlees in verschillende maten en stukken.

De temperatuursonde maakt een perfecte bereiding van de levensmiddelen mogelijk dankzij een tijdige controle van de kerntemperatuur van het gerecht.

De kerntemperatuur van het gerecht wordt gemeten door een specifieke sensor die in de punt is aangebracht.

Correcte applicatie van de sonde

1. Plaats het levensmiddel in een ovenschaal.
2. Steek de punt van de sonde, nog buiten de oven, in het levensmiddel.
3. Zorg er voor optimale resultaten voor dat de temperatuursonde overdwars en voor minstens 3/4 van de lengte in het dikte deel van het levensmiddel is aangebracht, zonder dat de sonde de ovenschaal onder het levensmiddel raakt of aan de andere kant uit het levensmiddel steekt.

Voor een exacte meting van de kerntemperatuur van het gerecht mag de punt van de sonde niet in aanraking komen met botten of vet.

Voor bereidingen met de sonde wordt een minimumtemperatuur van de oven van 120°C aanbevolen, met uitzondering van de bereiding op lage temperatuur (zie hfst. 3.8).

De bereiding met de temperatuursonde instellen

Met voorverwarming:

1. Stel een handmatige bereiding in (zie „Inschakeling van de hoofdoven”).
2. Open de deur aan het einde van de voorverwarming en plaats de ovenschaal met het te bereiden levensmiddel op de specifieke geleiders.
3. Steek de stekker van de sonde in de specifieke aansluiting aan de zijkant. Gebruik de sonde om het kapje te openen.

De temperatuur in de oven is hoog tijdens gebruik Gevaar op verbranding

- De handen met hittebestendige handschoenen beschermen wanneer u de sonde gebruikt.

1. Sluit de deur.
2. Druk de toets een enkele seconde

in. Druk opnieuw op de toets

display toont de standaard

doeltemperatuur 80°C het

symbol

knippert.

1. Druk op de toetsen

doeltemperatuur in te stellen op een waarde tussen de minimum- en maximumwaarde.

• Minimum doeltemperatuur: komt overeen met de momentane door de sonde gemeten temperatuur plus 2°C.
  • Maximum doeltemperatuur: 99°C

• Wacht een aantal seconden of druk op de toets de momentane door de sonde gemeten temperatuur weer te geven.

Nu kan de bereiding voortgezet worden totdat de momentane door de sonde temperatuur gelijk is aan de door de gebruiker ingestelde doeltemperatuur.

Zonder voorverwarming:

1. Open de deur.
2. Plaats de ovenschaal met het te bereiden levensmiddel waar de sonde in is aangebracht in de oven.
3. Steek de stekker van de sonde in de specifieke aansluiting aan de zijkant. Gebruik de sonde om het kapje te openen.
4. Stel de bereiding met sonde in zoals is beschreven in de stappen 5, 6 en 7 van de vorige paragraaf.
5. Stel een handmatige bereiding in door de temperatuur en de bereidingsfunctie te selecteren (zie „Inschakeling van de hoofdoven“).

Tijdens de bereiding met de temperatuursonde

Wanneer de temperatuursonde gebruikt wordt, kan geen geprogrammeerde bereiding of een bereiding op tijd worden ingesteld.

Tijdens de bereiding met de temperatuursonde werken de toetsen - en niet +

1. Wanneer u de toets ingdurig ingedrukt houdt, wordt de timer kookwekker geactiveerd. Druk opnieuw op de doeltemperatuur weer te geven. Druk op de toetsen om de doeltemperatuur tijdens de bereiding te regelen.

2. Druk opnieuw op wacht 5 seconden om naar de bereidingswijze terug te keren.

Aan het einde van de bereiding

Wanneer de ingestelde doeltemperatuur voor de temperatuursonde is bereikt, worden de verwarmingselementen gedeactiveerd en het apparaat laat een reeks geluidssignalen horen.

1. Druk op een van de toetsen van de klok om het geluidssignaal te stoppen.
2. Open de deur.
3. Verwijder de sonde uit het levensmiddel en de aansluiting.
4. Verwijder het levensmiddel uit de ovenruimte.
5. Controleer of het beschermkapje goed gesloten is.

3.8 Advies voor bereidingen

Algemeen advies

• Gebruik de geventileerde functie voor het verkrijgen van een gelijkmatige bereidingsgraad op de verschillende niveaus.
• Het verhogen van de temperatuur verkort niet de bereidingsduur (het voedsel zou aan de buitenkant erg gaar kunnen zijn, maar minder aan de binnenkant).

Advies voor het bereiden van vleesgerechten

• De bereidingstijden hangen af van de dikte en van de kwaliteit van het voedsel, en van de smaak van de consument.
• Gebruik een vleesthermometer voor gebraad, of druk met een lepel op het gebraad. Als het gebraad stevig aanvoelt is het klaar, anders moet de bereiding nog een aantal minuten doorgaan.

Advies voor bereidingen met de grill en de geventileerde grill

• Het grillen van vlees kan zowel uitgevoerd worden bij koude als bij voorverwarmde oven, als het resultaat van de bereiding moet gewijzigd worden.
• Bij de functie van de geventileerde grill wordt daarentegen aanbevolen om de oven eerst voor te verwarmen.
• Er wordt aanbevolen om het voedsel in het midden van het rooster te plaatsen.

• In de grillfunctie is het aanbevolen om de temperatuurknop op de hoogste waarde in te stellen (symbool ), voor een optimale bereiding.

• Voeg de kruiden toe vóór de bereiding. Ook olie of vloeibare boter moet vóór de bereiding toegevoegd worden.

• Gebruik de ovenschaal op het eerste vlak onderaan om de vloeistoffen afkomstig van het grillen op te vangen.

Bereiding op lage temperatuur met sonde

• Deze bereiding wordt aangeraden voor mals en mager vlees waarvoor de kerntemperatuur niet hoger dan 65°C mag zijn. Stel de temperatuur van de oven tussen 90° en 100°C in. Met deze instelling wordt de bereidingstijd verlengd maar blijven de kwaliteitseigenschappen van het levensmiddel behouden en wordt een bovenmatig krimpen van het vlees vermeden.
• Voor een beter resultaat van de bereiding op lage temperatuur, schroei het vlees eerst aan beide kanten dicht door het 1 of 2 minuten in de pan aan te braden.

Advies voor het bereiden van gebak en koekjes

• Gebruik bij voorkeur metalen en donkerkleurige bakvormen; deze zullen de warmte beter absorberen.
• De temperatuur en de duur van de bereiding hangen af van de kwaliteit en de dikte van het deeg.

• Om te controleren of het gebak binnen gaar is, kunt u aan het einde van de bereiding een tandenstoker in het dikste punt steken. Wanneer het deeg niet aan de tandenstoker blijft plakken, is het gebak gaar.

• Wanneer het gebak inzakt wanneer het uit de oven wordt gehaald, moet bij de volgende bereiding de temperatuur ongeveer 10°C lager worden ingesteld, en moet eventueel een langere kooktijd geselecteerd worden.

• Tijdens het bereiden van gebak of groenten kan overmatige condens op de ruit gevormd worden. Om dit te vermijden, opent u de deur enkele keren zeer voorzichtig tijdens de bereiding.

Advies voor het ontdooien en het rijzen

• Plaats het ingevroren voedsel, zonder verpakking en in een recipiënt zonder deksel, op het eerste niveau van de ovenruimte.
• Vermijd opeenstapeling van voedingsmiddelen.
• Om vlees te ontdooien kunt u een rooster gebruiken op het tweede niveau, en een ovenschaal op het eerste niveau. Op deze manier blijft het voedsel niet in contact met de vloeistof van de ontdooiing.
• De meest delicate delen kunnen bedekt worden met aluminiumfolie.
• Voor het rijzen wordt aanbevolen om onderin de ovenruimte een bakje met water te zetten.

Om energie te besparen

• Stop de bereiding enkele minuten voordat de normale bereidingstijd verstrijkt. De bereiding zal gedurende de resterende minuten worden voortgezet door de warmte die zich in de oven heeft opgehoopt.
• Open de deur van de oven zo weinig mogelijk, zodat de warmte niet verloren gaat.
• Houd de binnenkant van het apparaat altijd goed schoon.

3.9 Klok programmeereenheid

Toets waarde lager

Toets klok

Toets waarde hoger

Controleer of op de klok van de programmeereenheid het symbool

van de bereidingsduur wordt weergegeven. De oven kan niet worden ingeschakeld als dit niet het geval is.

Druk op de toets van de klok van de programmeereenheid te resetten.

Instelling van de tijd

De oven kan niet worden ingeschakeld als de tijd niet is ingesteld.

Bij het eerste gebruik of na een stroomonderbreking zullen de cijfers

op het display van het apparaat

knipperen.

1. Houd de toets klok twee seconden ingedrukt. De stip tussen de uren en de minuten knippert.

2. Met de toetsen waarde hoger

waarde lager kan de tijd ingesteld worden. Houd de toets ingedrukt om snel vooruit te gaan.

1. Wacht 7 seconden. De stip tussen de uren en de minuten stopt met knipperen.

2. Het symbool op het display duidt aan dat het apparaat klaar is om de bereiding te starten.

Houd de toetsen waarde hoger

+ en waarde lager —

tegelijkertijd twee seconden ingedrukt om de tijd te wijzigen. Vervolgens kunt u de tijd regelen.

Bereiding met tijdinstelling

Met bereiding met tijdinstelling wordt de functie bedoeld waarmee u met de bereiding kunt beginnen, en deze na een ingestelde tijd kan doen eindigen.

1. Houd de kloktoets ledrukt tot het symbool wordt weergegeven.

2. Druk nogmaals op de kloktoets het display verschijnen het symbool en het opschrift of gewisseld met de huidige tijd.

3. Druk op de toetsen hoger -lager

4. om de gewenste minuten voor de bereiding in te stellen.

5. Selecteer een bereidingsfunctie en - temperatuur.

6. Wacht ongeveer 5 seconden zonder op een toets te drukken om de functie te activeren. Op het display verschijnt de actuele tijd samen met de symbolen

en A.

Na de bereiding worden de verwarmingselementen gedeactiveerd. Op het display wordt het symbool

uitgeschakeld, knippert het symbool en wordt een geluidssignaal geactiveerd.

1. Om het geluidssignaal uit te schakelen, moet op een willekeurige toets van de klok van de programmeereenheid gedrukt worden.

2. Druk op de kloktoets van de klok van de programmeereenheid te resetten.

Het is niet mogelijk om een bereidingsduur van meer dan 10 uur in te stellen.

Om de ingestelde programmering te resetten moet gelijktijdig op de toetsen hoger - en lager gedrukt worden, en moet de oven handmatig uitgeschakeld worden.

Geprogrammeerde bereiding

Met geprogrammeerde bereiding wordt de functie bedoeld waarmee u op een vooraf bepaalde tijd met de bereiding kan beginnen, om ze na een vooraf ingestelde periode te doen eindigen.

1. Stel de bereidingsduur in zoals beschreven werd in de vorige paragraaf "Bereiding met tijdinstelling".

2. Houd de toets menu 2 seconden ingedrukt.

3. Druk nogmaals op de toets menu Het display toont afwisselend de cijfers

en de tekst

het symbool knopert (bijvoorbeeld het actuele tijdstip is 17.30)

Gebruik

1. Druk op de toetsen of on de gewenste minuten in te stellen. (bijvoorbeeld 1 uur)

2. Druk op de toets menu 100 het display verschijnt 1940 wisseld door de actuele tijden de eerder ingestelde bereidingsduur (bijvoorbeeld het weergegeven tijdstip waarop de bereiding eindigt is 18.30).

3. Met de toets of stelt het tijdstip voor het einde van de bereiding in. (bijvoorbeeld 19.30).

Houd er daarbij rekening mee dat aan de duur van de bereiding een enkele minuut voor de voorverwarming van de oven dien te worden toegevoegd.

1. Wacht ongeveer 7 seconden zonder op een toets te drukken om de functie te activeren. Op het display worden de actuele tijd weergegeven. De symbolen

A en aan uit terwijl het lampje 4 gaat branden.

1. Selecteer een bereidingsfunctie en - temperatuur.

2. Na de bereiding worden de verwarmingselementen gedeactiveerd.

Op het display wordt het symbool uitgeschakeld, knippert het symbool en wordt een geluidssignaal geactiveerd.

1. Draai de functie- en temperatuurknop op 0.

2. Voor het dimmen van het geluidssignaal is het voldoende te drukken op een willekeurige toets van de klok van de programmeereenheid.

3. Druk gelijktijdig op de toetsen

+ om de ingestelde programmering op nul te stellen.

Het is niet mogelijk om een bereidingsduur van meer dan 10 uur in te stellen.

Het is niet mogelijk om een geprogrammeerde bereiding die langer dan 24 uur duurt in te stellen.

Wanneer u na de instelling de resterende bereidingstijd wilt weergeven, moet u 2 seconden

lang op de toets menu drukken. Druk nogmaals op de toets menu het display toont

du r afgewisseld door de resterende bereidingstijd.

Kookwekker

De kookwekker onderbreekt de bereiding niet, maar waarschuwt de gebruiker wanneer de ingestelde minuten verstreken zijn.

De kookwekker kan op elk gewenst moment geactiveerd worden.

1. Houd de kloktoets bedurende enkele seconden ingedrukt. Het display
   toont de cijfers en het knipperende symbool tussen de uren en de minuten.

2. Druk op de toetsen hoger +lager

— om de gewenste minuten in te stellen.

1. Wacht ongeveer 5 seconden zonder een toets in te drukken om de instelling van de kookwekker te beeindigen. Op het display verschijnen de huidige tijd en de symbolen 📄 .

Aan het einde van de ingestelde tijd wordt een geluidssignaal ingeschakeld.

1. Druk op de toets lager om het geluidssignaal uit te schakelen.

U kunt de kookwekker vanaf 1 minuut tot maximaal 23 uur en 59 minuten instellen.

Wijziging van de ingestelde gegevens

1. Druk op de kloktoets
2. Druk op de toetsen hoger - en lager
   — om de gewenste minuten in te stellen.

Het annuleren van de ingestelde gegevens

1. Druk op de kloktoets
2. Houd de toetsen hoger -lager
   — tegelijkertijd ingedrukt.
3. Schakel de oven daarna handmatig uit indien er een bereiding bezig is.

Selectie geluidssignaal

Het geluidssignaal kan op 3 verschillende tonen worden ingesteld.

1. Houd de toetsen hoger - en lager
   — tegelijkertijd ingedrukt.

2. Druk op de kloktoets

3. Druk op de toets lager -om een ander geluidssignaal te selecteren.

Indicatieve tabel bereidingen

Gerechten	Gewicht (Kg)	Functie Vlak	Temperatuur (°C)		Tijd (minuten)
Lasagne	3 - 4 Statisch 1 220 - 230 45	- 50
Pasta uit de oven	3 - 4 Statisch 1 220 - 230 45	- 50
Kalfsgebraad	2 Turbo/Circulatie 2 180 - 190 90 - 100
Varkenslende	2 Turbo/Circulatie 2 180 - 190 70 - 80
Worst	1,5 Geventileerde grill 4 260 15
Rosbief	1 Turbo/Circulatie 2 200 40 - 45
Gebraden konijn	1,5 Circulatie 2 180 - 190 70 - 80
Kalkoenbout	3 Turbo/Circulatie 2 180 - 190 110 - 120
Coppa in de oven	2 - 3 Turbo/Circulatie 2 180 - 190 170 - 180
Gebraden kip	1,2	Turbo/Circulatie 2 180 - 190 65 - 70
					Zijde 1	Zijde 2
Varkenskoteletten	1,5 Geventileerde grill 4 260	15	5
Ribben	1,5 Geventileerde grill 4 260	10	10
Varkensspek	0,7 Grill	5	260	7	8
Varkensfilet	1,5 Geventileerde grill 4 260	10	5
Rundfilet	1 Grill 5 260	10	7
Zalmforel	1,2	Turbo/Circulatie 2 150 - 160 35 - 40
Zeeduivel	1,5	Turbo/Circulatie 2 160 60 - 65
Tarbot	1,5	Turbo/Circulatie 2 160 45 - 50
Pizza	1 Turbo/Circulatie 2 260 8 - 9
Brood	1 Circulatie 2 190 - 200 25 - 30
Focaccia	1 Turbo/Circulatie 2 180 - 190 20 - 25
Tulband/donut	1 Circulatie 2 160 55 - 60
Confituurtaart	1 Circulatie 2 160 35 - 40
Ricottataart	1 Circulatie 2 160 - 170 55 - 60
Gevulde tortellini	1 Turbo/Circulatie 2 160 20 - 25
Paradijstaart	1,2 Circulatie 2 160 55 - 60
Soezen/beignets	1,2 Turbo/Circulatie 2 180 80 - 90
Cake	1 Circulatie 2 150 - 160 55 - 60
Rijsttaart	1 Turbo/Circulatie 2 160 55 - 60
Brioches	0,6 Circulatie 2 160 30 - 35

De in de tabel weergegeven tijden zijn exclusief de voorverwarmingstijden, en zijn indicatief.

Gebruik

Indicatieve tabel bereidingen met temperatuursonde

Type en stuk vlees Doeltemperatuur (°C)
Rundvlees
Rosbief: rood 50 - 53
Rosbief: medium gaar 55 - 58
Rosbief: doorbakken 65 - 70
Entrecote: rood* 50
Entrecote: medium gaar* 58
Entrecote: doorbakken 70
Varkensvlees
Varkensgebraad 80 - 85
Schouder 80 - 85
Braadworstjes** 75 - 80
Kalf
Kalfsgebraad 75 - 80
Gevogelte
Hele kip 80 - 85
Hele kalkoen 80 - 85
Kalkoensgebraad (heel of borst) 80 - 85
Lamsvlees
Lamsbout met bot (rood) 65
Lamsbout met bot (doorbakken) 75 - 80
Bereiding op lage temperatuur
Rundvlees/rosbief: rood*** 50 - 54
Rundvlees/rosbief: medium gaar***	55 - 60
* De gegeven temperaturen kunnen variëren afhankelijk van de dikte van het filet.
** Voor voorverpakte levensmiddelen wordt een geschikte functie aanbevolen zodat het van buiten goed geroosterd wordt.
*** We adviseren om het vlees enkele minuten in de pan aan te braden alvorens het in de oven te plaatsen.

4 Reiniging en onderhoud

4.1 Waarschuwingen

Incorrect gebruik. Beschadiging van de oppervlakken

• Gebruik geen stoomstraal om het apparaat te reinigen.
• Gebruik op de stalen delen of de delen waarvan het oppervlak met metalen afwerkingen werd behandeld (bijv. elektrolytische oxidaties, vernikkeling, verchroming) geen producten die chloor, ammoniak of bleekmiddel bevatten.
• Gebruik geen schurende of bijtende middelen op de glazen onderdelen (bijv. poeders, ontvlekkers of metaalsponsjes).
• Gebruik geen ruw, schurend of scherp materiaal.
• Stop de verwijderbare onderdelen, zoals de roosters van de kookplaat, de vlamverdelers en de deksels niet in de vaatwasser.

Er wordt aanbevolen om reinigingsproducten van de fabrikant te gebruiken.

Reiniging van de oppervlakken

Om de oppervlakken van het apparaat in uitstekende staat te houden, moet u ze na elk gebruik schoonmaken. Laat ze eerst afkoelen.

Dagelijkse gewone reiniging

Gebruik altijd en uitsluitend specifieke producten, die geen schurende of zure stoffen op chloorbasis bevatten.

Giet het product op een vochtige doek en wrijf het over het oppervlak, spoel zorgvuldig af, en droog met een zachte doek of met een microvezeldoek.

Voedselresten of -vlekken

Gebruik nooit metalen sponzen of scherpe schrapers om te voorkomen dat de oppervlakken beschadigd worden.

Gebruik normale en niet-schurende producten, eventueel met behulp van houten of plastic keukengerei. Spoel zorgvuldig af en droog met een zachte doek of met een microvezeldoek.

Laat etensresten op basis van suiker (bijv. marmelade) in het apparaat niet opdrogen, dit kan het email binnenin aantasten.

Na het schoonmaken moet het apparaat zorgvuldig drooggemaakt, omdat eventuele druppels reinigingsmiddel en water de correcte werking van het apparaat kunnen schaden en het uiterlijk kunnen aantasten.

4.2 Reiniging van de kookplaat

Roosters

Verwijder de roosters en reinig ze met lauw water en een niet schurend reinigingsmiddel. Verwijder alle afzettingen. Droog de roosters en plaats ze terug.

De roosters staan steeds in contact met de vlam waardoor de glans van de delen van het staal, die het meest de warmte moeten verdragen, mettertijd kan verdwijnen. Dit is een normaal verschijnsel dat de functionaliteit van dit onderdeel absoluut niet schaadt.

Vlamverdelers en deksels

De deksels en de vlamverdelers kunnen verwijderd worden om de reiniging te vergemakkelijken. Reinig deze delen met behulp van heet water en een niet-schurend reinigingsmiddel. Verwijder zorgvuldig alle afzettingen en wacht tot alles perfect droog is. Monteer de vlamverdelers weer, en controleer of ze correct gepositioneerd zijn in de zittingen met de respectievelijke deksels.

Vonkontstekers en thermokoppels

Voor een goede werking moeten de vonkontstekers en de thermokoppels steeds rein gehouden worden. Controleer ze regelmatig, en reinig ze indien nodig met een vochtige doek. Eventuele droge resten moeten verwijderd worden met een houten tandenstoker of met een naald.

Gebruik voor de reiniging van de knoppen geen agressieve producten die alcohol bevatten of producten voor de reiniging van staal en van glas, omdat deze permanente schade kunnen veroorzaken.

De knoppen moeten gereinigd worden met een zachte doek, met lauw water, en moeten daarna goed gedroogd worden. Ze kunnen verwijderd worden door ze uit hun zitting te trekken.

Reiniging en onderhoud

4.3 Reiniging van de deur

Om de reiniging van de oven te vergemakkelijken, kunt u de ovendeur verwijderen en op een theedoek leggen.

Ga voor de verwijdering van de deur als volgt te werk:

1. Open de deur volledig en plaats de twee pinnetjes in de openingen van de scharnieren zoals op de afbeelding.

1. Neem de deur aan beide kanten en met beide handen vast, hef ze op aan een hoek van ongeveer 30°, en verwijder ze.

1. Om de deur weer te monteren, moeten de scharnieren in de daarvoor bestemde openingen in de oven geplaatst worden, zodat de gleuven A helemaal op de openingen steunen. Laat de deur zakken zodat ze geplaatst wordt, en verwijder de pinnetjes uit de openingen in de scharnieren.

Reiniging van de ruiten van de deur

Er wordt aangeraden om deze steeds schoon te houden. Gebruik absorberend keukenpapier. Gebruik in geval van hardnekkig vuil een vochtige spons en een gewoon reinigingsmiddel.

Reiniging en onderhoud

Demontage van de binnenruiten

Voor een gemakkelijke schoonmaak, kunnen de binnenruiten van de deur worden gedemonteerd.

1. Open de deur.
2. Plaats de borghaken in de gaten van de scharnieren om de onbedoelde sluiting van de deur te voorkomen.
3. Verwijder de interne ruit door deze achteraan voorzichtig naar boven te trekken en volg de beweging die wordt aangeduid door de pijlen (1).

1. Schuif de interne ruit uit de lijst aan de voorkant (2) om de ruit uit de deur te verwijderen.

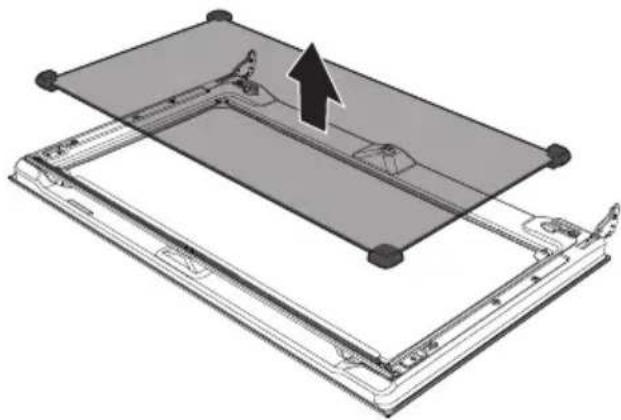

1. Verwijder de tussenruit door deze op te heffen.

1. Maak de buitenruit schoon, evenals de voorheen verwijderde ruiten. Gebruik absorberend keukenpapier. In geval van hardnekkig vuil moet een vochtige spons en een neutraal reinigingsmiddel gebruikt worden.

1. Breng aan het einde van de reiniging de tussenruit weer op diens plaats in de deur aan.

2. Breng de interne ruit aan door de bovenkant in de lijst van de deur te schuiven en druk de 2 pennen aan de achterkant voorzichtig op hun plaats.

Reiniging en onderhoud

4.4 Reiniging van de ovenruimte

Om de ovenruimte in goede staat te houden, moet hij na afkoeling regelmatig gereinigd worden.

Laat geen voedselresten in de ovenruimte opdrogen aangezien daardoor de lak beschadigd kan raken.

Verwijder de uitneembare delen alvorens de ovenruimte te reinigen.

Voor een eenvoudige reiniging wordt aanbevolen om het volgende te demonteren:

• de deur
• de frames voor roosters/ovenschalen
• de pakking

Als specifieke reinigingsmiddelen gebruikt worden, wordt aanbevolen om de oven circa 15/20 minuten op de maximale temperatuur te laten werken om eventuele resten te verwijderen.

Verwijderen van de geleiderframes voor de roosters/ovenschalen

Als de geleiderframes voor de roosters/ovenschalen worden verwijderd, kan de reiniging van de zijdelen makkelijker uitgevoerd worden.

Om de geleiderframes voor de roosters/ovenschalen te verwijderen:

- Trek het frame naar de binnenkant van de oven zodat het uit de klemverbinding A komt, en verwijder het uit de zittingen achteraan B.

- Herhaal na de reiniging de net beschreven handelingen om de geleiderframes voor de roosters/ovenschalen weer aan te brengen.

Reiniging en onderhoud

4.5 Vapor Clean

Vapor Clean is een reinigingsprocedure die de verwijdering van vuil vergemakkelijkt. Dankzij deze procedure is het mogelijk om de binnenzijde van de oven uiterst eenvoudig te reinigen. De vuilresten worden verzacht door de warmte en door de waterdamp, zodat ze makkelijker kunnen verwijderd worden.

Incorrect gebruik. Beschadiging van de oppervlakken

• Verwijder voedselresten of gemorste sporen van vroegere bereidingen binnenin de oven.
• Voer deze reinigingsprocedure alleen uit als de oven afgekoeld is.

Voorbereiding

Voordat de reinigingscyclus Vapor Clean wordt gestart:

- Verwijder alle accessoires uit de oven.

- Giet ongeveer 40cc water in de ovenschaal. Let op dat het water niet uit de uitsparing komt.

- Sproei met een spray een oplossing van water en afwasmiddel op de binnenzijde van de oven. Sproei op de zijwanden, de bovenwand, het bodemvlak en de deflector.

Er wordt aanbevolen om maximaal 20 maal te sproeien.

Instelling van de functie Vapor Clean

1. Stel een bereidingsduur van 18 minuten in op de klok van de programmeereenheid.

Een enkele seconde na de laatste handeling met de toetsen van de klok, begint de Vapor Clean-reinigingscyclus.

1. Aan het einde van de Vapor Clean- cyclus zal de timer de verwarmingselementen van de oven uitschakelen, zal het geluidssignaal afgaan en zullen de cijfers op het display van de klok- programmeereenheid gaan knipperen.

Einde van de reinigingscyclus Vapor Clean

1. Open de deur en verwijder het minst hardnekkige vuil met een microvezeldoek.

2. Gebruik een sponsje met messingdraden voor het hardnekkige vuil.

3. Voor vetresten kunt u een specifiek ovenreinigingsproduct gebruiken.

4. Verwijder het resterende water uit de oven.

Voor een betere hygiène en om te vermijden dat het voedsel een onaangename geur krijgt, wordt aanbevolen om de oven te drogen door een geventileerde functie ongeveer 10 minuten in te schakelen op 160 °C.

Draag rubberen handschoenen tijdens deze werkzaamheden.

Om de handmatige reiniging van moeilijk bereikbare delen te vereenvoudigen, is het raadzaam de deur te verwijderen.

4.6 Buitengewoon onderhoud

Vervanging van de lamp voor de binnenverlichting

Onder elektrische spanning staande delen Gevaar voor elektrische schok

- Schakel de stroomtoevoer naar het apparaat uit.

De ovenruimte is voorzien van twee 40W-lamp.

1. Verwijder alle accessoires uit de oven.
2. Verwijder de geleiderframes voor roosters/ovenschalen.

Reiniging en onderhoud

1. Verwijder de kap van de lamp met gereedschap (bijv. een schroevendraaier).

Zorg ervoor dat het email op de wanden van de ovenruimte geen krassen oplopen.

1. Draai de lamp los en verwijder ze.

Raak de halogeenlamp niet direct met uw vingers aan, gebruik altijd isolerend materiaal.

1. De nieuwe lamp aanbrengen.

2. Hermonteer het deksel. Houd de geprofileerde binnenkant van het glas (A) naar de deur toe gericht.

1. Druk de kap stevig aan zodat deze perfect op de fitting aansluit.

Reiniging en onderhoud

Demontage en hermontage van de pakking

De pakking demonteren:

- Haak de op de 4 hoeken en centraal geplaatste haken los en trek de pakking naar buiten.

- Haak de haken in de 4 hoeken en in het midden van de pakking vast.

Advies voor het onderhoud van de pakking

De pakking moet elastisch en zacht zijn.

- Gebruik een niet-schurende spons en lauwwarm water om de pakking schoon te houden.

5 Installatie

5.1 Gasaansluiting

Gaslek Explosiegevaar

• Controleer na elke ingreep of het aandraaimoment van de gasaansluitingen zich tussen 10 Nm en 15 Nm bevindt.
• Gebruik, waar dit wordt gevraagd, een drukregelaar in overeenstemming met de van kracht zijnde norm.
• Na de installatie moet u eventuele lekken opsporen met een zeepoplossing, maar nooit met een vlam.
• Het aansluiten met een flexibele buis moet zodanig uitgevoerd worden dat de lengte van de buis niet langer is dan 2 meter bij maximale uitschuiving voor flexibele stalen buizen en 1,5 meter voor rubberen buizen.
• De buizen mogen niet in aanraking komen met beweegbare delen, en mogen niet geplet worden.
• De regelingsvoorwaarden voor dit apparaat staan vermeld op het etiket voor de regeling van het gas.

Algemene informatie

De aansluiting op het gasnet kan uitgevoerd worden met een flexibele stalen buis op een rechte wand, en volgens de voorschriften die aangeduid worden door de van kracht zijnde norm. Het apparaat werd gekeurd voor methaan G20 (2H) met een druk van 20 mbar.

Raadpleeg voor de voeding met andere gastypes het hoofdstuk "5.2 Aanpassing aan de verschillende gastypes". De toevoeraansluiting van het gas heeft een schroefdraad ½" gas extern (ISO 228-1).

Aansluiting met rubberleiding

Controleer of er wordt voldaan aan alle volgende voorwaarden:

• de slang moet met veiligheidsklemmen op de slangaansluiting bevestigd zijn;
• de slang mag op geen enkel punt in aanraking komen met hete wanden (max. 50 °C);
• de slang mag niet onderworpen worden aan trekkrachten of spanningen, en mag geen scherpe bochten of vernauwingen vertonen;
• de leiding mag niet in aanraking komen met snijdende voorwerpen of scherpe randen;
• indien de slang niet perfect dicht is en dus de oorzaak is van gaslekkage in de omgeving, mag niet getracht worden de slang te repareren maar moet deze met een nieuwe slang vervangen worden;
• controleer of de vervaldatum van de leiding, die wordt aangeduid op de leiding zelf, niet overschreden werd.

Voer de aansluiting op het gasnetwerk uit met een rubberslang conform de kenmerken van de geldende norm (controleer of de afkorting van deze norm op de slang wordt aangegeven).

Draai de slangaansluiting 3 zorgvuldig vast op de gasaansluiting 1 (schroefdraad ½" ISO 228-1) van het apparaat, en breng de pakking 2 aan. Afhankelijk van de diameter van de gebruikte gasleiding kan ook de slangaansluiting 4 vastgedraaid worden op de slangaansluiting 3. Plaats, als de slangaansluiting(en) is(zijn) vastgedraaid, de gasleiding 6 op de slangaansluiting en bevestig ze met de klem 5 conform de van kracht zijnde norm.

De aansluiting met rubberleiding conform de van kracht zijnde normen mag enkel uitgevoerd worden wanneer de leiding over de volledige lengte geïnspecteerd kan worden.

De binnendiameter van de buis moet 8 mm zijn voor vloeibaar gas en 13 mm voor methaan en stadsgas.

Aansluiting met een flexibele stalen slang

Voer de aansluiting op het gasnet uit met een flexibele stalen slang met continue wand, conform de kenmerken van de geldende norm.

Draai de aansluiting 3 zorgvuldig op de gasaansluiting 1 van het apparaat, en breng de pakking 2 ertussen aan.

Aansluiting met een flexibele stalen buis met bajonetsluiting

Voer de aansluiting op het gasnet uit met behulp van een flexibele stalen buis met bajonetsluiting, in overeenstemming met B.S. 669. Breng isolerend materiaal aan op de schroefdraad van de gasleiding 4, en draai de adapter 3 vast. Draai het blok vast op de mobiele verbinding 1 van het apparaat, en voorzie steeds de bijgeleverde pakking 2.

Aansluiting op LPG

Gebruik een drukregelaar, en realiseer de aansluiting op de gasfles volgens de voorschriften die bepaald worden door de geldende normen.

De toevoerdruk moet de waarden respecteren die worden aangeduid in de tabel "Tabel eigenschappen branders en gasmondstukken".

Aansluiting met een flexibele stalen slang met conische verbinding

Voer de aansluiting op het gasnet uit met een flexibele stalen slang met continue wand, conform de kenmerken van de geldende norm.

Draai de verbinding 3 zorgvuldig vast op de gasaansluiting 1 (schroefdraad ½" ISO 228-1) van het apparaat, en breng altijd de bijgeleverde pakking 2 aan. Breng isolatiemateriaal aan op de schroefdraad van de verbinding 3, en draai de flexibele stalen slang 4 vast op de verbinding 3.

Ventilatie van de vertrekken

Het apparaat mag enkel in permanent geventileerde ruimten worden geïnstalleerd, zoals voorzien wordt door de toepasselijke normen. In de ruimte waar het apparaat geïnstalleerd is, moet voldoende luchttoevoer aanwezig zijn die nodig is voor de regelmatige gasverbranding en de luchtverversing van de ruimte zelf. De luchtinlaatopeningen, die beschermd worden door roosters, moeten afmetingen hebben in overeenstemming met de van kracht zijnde normen en moeten zodanig geplaatst zijn dat ze niet, ook niet gedeeltelijk, geblokkeerd zijn.

De ruimte moet goed geventileerd worden zodat de hitte en de vochtigheid, die door de bereidingen geproduceerd worden, geëlimineerd kunnen worden: vooral nadat het apparaat lang niet gebruikt is, wordt aanbevolen om een venster te openen of om de snelheid van eventuele ventilatoren te verhogen.

Afvoer van de verbrandingsproducten

Dit apparaat is niet aangesloten op een apparaat voor afvoer van de verbrandingsproducten. Het moet geïnstalleerd en aangesloten worden in overeenstemming met de geldende installatievoorschriften. Er moet speciale aandacht worden besteed aan de ventilatie-eisen.

De afvoer van de verbrandingsproducten kan verzekerd worden door middel van afzuigkappen, die aangesloten zijn op een rookkanaal met een efficiënte natuurlijke trek of met een geforceerde afzuiging. Een efficiënt afzuigsysteem moet zorgvuldig ontworpen worden door een daarvoor bevoegde specialist, in overeenstemming met de in de normen aangegeven posities en afstanden.

Na de handeling moet de installateur een conformiteitscertificaat afgeven.

1 Evacuatie door middel van een afzuigkap
2 Evacuatie zonder afzuigkap

A Evacuatie in enkel rookkanaal met natuurlijke trek
B Evacuatie in enkel rookkanaal met elektrische ventilator
C Evacuatie rechtstreeks in de atmosfeer met elektrische ventilator op de wand of in de ruit
D Evacuatie rechtstreeks in de atmosfeer via de wand

Lucht

Verbrandingsproducten

Elektrische ventilator

5.2 Aanpassing aan de verschillende gastypes

Wanneer andere gastypes worden gebruikt, moeten de gasmondstukken op de branders vervangen worden en moet de lage vlam op de gaskranen afgesteld worden.

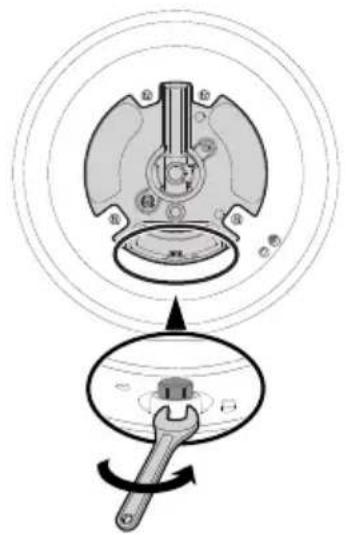

Vervanging van de gasmondstukken

1. Verwijder de roosters, de deksels en de vlamverdelers om de branderdoppen te bereiken.
2. Vervang de straalpijpen met behulp van een sleutel 7 mm naargelang het gebruikte gas (zie Tabel eigenschappen branders en gasmondstukken).

1. Plaats de branders weer op de juiste manier in hun zittingen.

Regeling van het minimum voor methaan of stadsgas

Schakel de brander in en stel in op de minimale positie. Verwijder de knop van de gaskraan, en handel op de regelschroef die zich naast het staafje van de kraan bevindt (afhankelijk van het model) tot een regelmatige minimum vlam wordt verkregen.

Plaats de knoppen terug en controleer de stabiliteit van de vlam van de brander. Draai de knop snel vanaf de maximum positie naar de minimum positie: de vlam zou niet mogen uitgaan. Herhaal deze handeling voor alle gaskranen.

Regeling van het minimum voor vloeibaar gas

Draai de schroef naast het staafje van de kraan helemaal rechtsom.

Na de regeling met een ander gas dan het gas dat in de fabriek werd afgesteld moet het etiket voor de regeling van het gas, dat is aangebracht op het apparaat, vervangen worden door het etiket voor het nieuwe gas. Het etiket is bij de gasmondstukken gevoegd (indien aanwezig).

Smering van de gaskranen

Het kan zijn dat de gaskranen mettertijd moeilijk draaien en geblokkeerd raken. Reinig ze van binnen en vervang het smeervet.

Laat de gaskranen door een gespecialiseerde technicus smeren.

Tabel eigenschappen branders en gasmondstukken

Methaan G20 - 20 mbar AUX SR R UR2
Nominaal warmteverbruik (kW)	1.0 1.8 3.0 4.2
Diameter van het gasmondstuk (1/100 mm)	72 97 120 145
Voorkamer (gedrukt op gasmondstuk)	(X) (Z) (H9) (F3)
Gereduceerd verbruik (W)	400 500 800 1400
Methaan G25/G25.3 - 25 mbar AUX SR R UR2
Nominaal warmteverbruik (kW)	1.0 1.8 3.0 4.2
Diameter van het gasmondstuk (1/100 mm)	72 94 121 143
Voorkamer (gedrukt op gasmondstuk)	(F1) (Y) (F2) (F2)
Gereduceerd verbruik (W)	400 500 800 1400
Vloeibaar gas G30/31 - 30/37 mbar AUX SR R UR2
Nominaal warmteverbruik (kW)	1.0 1.8 3.0 4.0
Diameter van het gasmondstuk (1/100 mm)	50 65 85 100
Voorkamer (gedrukt op gasmondstuk)	-	-	-	-
Gereduceerd verbruik (W)	400	500	800	1400
Nominaal verbruik G30 (g/h)	73 131	218	291
Nominaal verbruik G31 (g/h)	71 129	214	286
Gereduceerd verbruik (W)	400	500	800	1200

De gasmondstukken die niet worden bijgeleverd kunt u bestellen bij erkende servicecentra.

Apparaat ingesteld voor: G+ gas K-groep Groningen G25 (2L) - 25 mbar G25.3 (2K) - 25 mbar

5.3 Plaatsing

Zwaar apparaat Pletgevaar

- Plaats het apparaat met behulp van een tweede persoon in het meubel.

Druk op de open deur Gevaar voor beschadiging van het apparaat

- Gebruik de open deur niet als hefboom om het apparaat in het meubel te plaatsen. - Oefen niet te veel kracht uit op de geopende deur.

Warmteontwikkeling tijdens werking van het apparaat Brandgevaar

- Fineerafwerkingen, kleefstoffen of plastic bekledingen van aangrenzende meubels moeten warmtebestendig zijn (ten minste 90 °C).

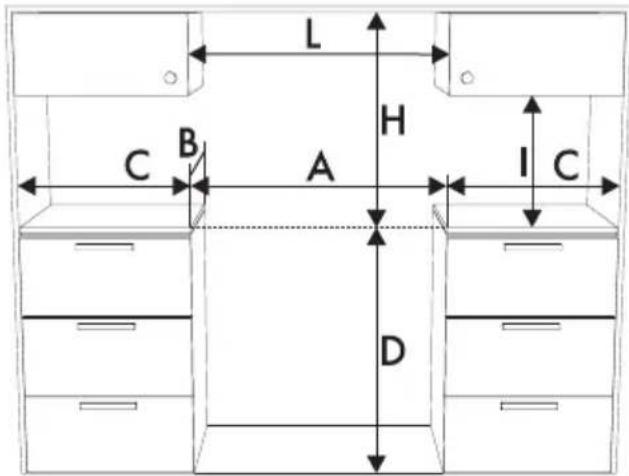

Dit apparaat kan geïnstalleerd worden tegen wanden die hoger zijn dan het werkblad, op een minimale afstand van X mm van de zijkant van het apparaat, zoals wordt aangeduid in de afbeeldingen "A" en "C" betreffende de installatieklassen.

Keukenkastjes die zich boven het werkblad van het apparaat bevinden, moeten zich op een afstand van minstens Y mm bevinden. Bij gebruik van een afzuigkap boven de kookplaat dient de gebruiksaanwijzing van de afzuigkap te worden geraadpleegd om de correcte afstand te bepalen.

X 150 mm

Y 750 mm

Dit apparaat behoort, afhankelijk van het installatietype, tot de klasse:

A - Klasse 1
(Apparaat vrije installatie)

B - Klasse 2 subklasse 1 (Ingebouwd apparaat)

C - Klasse 2 subklasse 1 (Ingebouwd apparaat)

Het apparaat moet geïnstalleerd worden door een bevoegd technicus, en volgens de van kracht zijnde normen.

Afmetingen van het apparaat

1 Minimumafstand tot zijwanden of andere ontvlambare materialen.
^2 Minimumbreedte inbouwkast (=A).

Afmetingen van het apparaat: plaats van de gas- en elektriciteitsaansluitingen (mm)

E = Elektrische aansluiting

G = Gasaansluiting

Plaatsing en nivellering

Zwaar apparaat Gevaar voor beschadiging van het apparaat

- Plaats eerst de voorste voetjes en daarna de achterste.

Na voltooiing van de elektrische aansluiting, worden de vier meegeleverde voeten op het apparaat geschroefd.

Voor de stabiliteit is het absoluut noodzakelijk dat het apparaat correct genivelleerd wordt op de ondergrond. Schroef de voeten onderaan tot het apparaat stabiel staat en genivelleerd is.

Bevestiging op de wand

Om omvallen van het apparaat te voorkomen, moeten de stabilisatoren worden geïnstalleerd.

1. Schroef het bevestigingsplaatje voor de bevestiging op de muur vast op de achterzijde van het apparaat.

1. Regel de hoogte van de 4 voetjes.

1. Assembleer de bevestigingsbeugel.

1. Lijn de onderkant van de haak van de bevestigingsbeugel uit met de onderkant van de rand van het bevestigingsplaatje aan de muur.

1. Lijn de onderkant van de bevestigingsbeugel uit met de grond en draai de schroeven vast om de afmetingen vast te stellen

1. Houd tussen de zijkant van het apparaat en de gaten van de beugel 50 mm vrij.

1. Plaats de beugel op de muur en markeer de punten waar gaten in de muur moeten worden geboord.

1. Boor de gaten. Zet de beugel met pluggen en schroeven aan de muur vast.

2. Duw het fornuis naar de muur en breng tegelijkertijd de beugel aan in het plaatje bevestigd op de achterzijde van het apparaat.

Montage van de plint

De bijgeleverde plint is een integrerend deel van het product. Ze moet op het apparaat bevestigd worden voordat het apparaat zelf wordt geïnstalleerd.

De plint moet altijd correct gepositioneerd en bevestigd worden op het apparaat.

1. Draai de 4 schroeven (A) aan de achterzijde van de kookplaat (2 aan elke kant) los met een schroevendraaier.
2. Plaats de plint op de plaat.
3. Lijn de openingen van de plint (B) uit met de schroeven (A).

1. Bevestig de plint op het vlak met de 4 eerder losgedraaide schroeven.

5.4 Elektrische aansluiting

Elektrische spanning Gevaar voor elektrische schok

• Laat het apparaat aansluiten door gekwalificeerd technisch personeel.
• Gebruik een persoonlijk beschermingsmiddel.
• De aarding moet verplicht aangebracht worden volgens de voorziene veiligheidsnormen van de elektrische installatie.
  • Schakel de stroomtoevoer uit.
• Trek nooit aan de kabel om de stekker uit het stopcontact te halen.
• Gebruik kabels die bestand zijn tegen temperaturen van minstens 90 °C.
• Het aandraaimoment van de schroeven van de stroomgeleiders van het klemmenbord moet 1,5-2 Nm bedragen.

Algemene informatie

Controleer of de kenmerken van het elektriciteitsnet overeenstemmen met de gegevens op het typeplaatje.

Het typeplaatje bevat de technische gegevens, het serienummer en de CE-markering en is zichtbaar op het apparaat aangebracht.

Dit plaatje mag nooit verwijderd worden.

Zorg voor de aardverbinding met een kabel die ten minste 20 mm langer is dan de andere kabels.

Het apparaat kan op de volgende manieren functioneren:

- 220-240 V 1N\~

Driepolige kabel 3 x 1,5 mm².

De waarden verwijzen naar de diameter van de interne geleider.

De stroomkabels hebben afmetingen die rekening houden met de gelijktijdigheidsfactor (conform de norm EN 60335-2-6).

Vaste aansluiting

Installeer een meerpolige schakelaar voor de netvoeding, met een openingsafstand tussen de contacten van minimaal 3 mm, overeenkomstig de installatievoorschriften.

De schakelaar dient op een eenvoudig te bereiken plaats en in de nabijheid van het apparaat te zijn aangebracht.

• De stekker moet na de installatie toegankelijk blijven. De kabel voor de verbinding met het stroomnet mag niet verbogen of vastgeklemd worden.
• Het apparaat moet volgens de installatieschema's worden geïnstalleerd.
• Het schroefdraadelement van de verbinding niet losdraaien of forceren. Daardoor kan dit deel van het apparaat beschadigd raken en wordt de fabrieksgarantie ongeldig.
• Verifieer op alle aansluitingen met water en zeep of gas lekt. Zoek eventuele lekken NIET op met open vuur.
• Ontsteek de branders een voor een en allemaal tegelijkertijd om de correcte werking van het gasventiel, de brander en de ontsteking te waarborgen.
• Draai de knoppen van de branders op de stand lage vlam en observer of de vlam van elke brander apart en van alle branders tegelijkertijd stabiel is.
• Als het apparaat, na het verrichten van alle controles, niet correct werkt, neem dan contact op met het plaatselijke erkende servicecentrum.
• Na de correcte installatie van het apparaat wordt u verzocht de gebruiker te informeren over de correcte functioneringswijze.
