Winner 3 - Fiets Batavus - Gratis gebruiksaanwijzing en handleiding

Producttype	Stads- en allroundfiets
Merk	Batavus
Model	Winner 3
Frame garantie	10 jaar op constructie- en materiaalfouten
Garantie overige onderdelen	2 jaar (behalve slijtageonderdelen)
Max. belasting voordrager	10 kg
Max. belasting achterdrager	Vermeld op de drager (controleer sticker)
Bandenspanning	Vermeld op de zijkant van de band (Bar of PSI)
Verlichting voor	Klassiek, LED, halogeen, Logic Light, geïntegreerd in voorvork of stuurpen
Verlichting achter	Autoswitch met batterijen of klassiek type op spatbord
Dynamo	Naafdynamo of rol- / banddynamo
Remmen	V-brake, rollerbrake, terugtraprem, trommelrem, handrem
Versnellingen	Nexus, NuVinci of SRAM naafversnellingen (3, 5, 7 of 8 versnellingen)
Zadelverstelling	Hoogte en positie instelbaar via bout, klemring of snelsluiter
Stuurverstelling	Hoogte en kanteling instelbaar via inbus, zeskant, Ergo Matic of Logic Light
Verende voorvork	Instelbare veersterkte met knoppen of inkepingen
Standaard	Enkele of dubbele standaard, lengte instelbaar
Reiniging	Warm water en milde vloeibare zeep; geen hogedrukspuit of agressieve middelen
Onderhoud	Jaarlijks onderhoud door dealer aanbevolen; smeren met zuurvrije vaseline
Veiligheidsmarkering	Max. insteekdiepte zadelpen en stuurpen minimaal 7 cm in de framebuis

Veelgestelde vragen - Winner 3 Batavus

Hoe stel ik de zadelhoogte af op mijn Batavus Winner 3?

Afhankelijk van het type zadelpen: bij een framebout draait u de bout los, stelt u de hoogte in en draait u de bout weer vast. Bij een klemring draait u de bout los, past u de hoogte aan en draait u de bout vast. Bij een snelsluiter opent u de snelsluiter, stelt u de hoogte in en sluit u de snelsluiter. Let op de veiligheidsmarkering; de zadelpen moet minimaal 7 cm in de framebuis steken.

Wat is de juiste bandenspanning voor de Batavus Winner 3?

De aanbevolen bandenspanning staat op de zijkant van de band vermeld, in Bar of PSI. Houd u aan deze waarde voor een optimale loop en veiligheid. Controleer regelmatig de spanning, vooral voor lange ritten.

Hoe onderhoud ik de ketting van mijn fiets?

Raadpleeg uw dealer voor reiniging en onderhoud van de ketting. Gebruik speciale schoonmaakmiddelen. Controleer de bewegingsruimte; als deze meer dan 2 cm is, is de ketting te slap en moet deze worden gespannen door de dealer.

Wat moet ik doen als de verlichting niet werkt?

Controleer of de stroomdraad onderbroken is (roest, breuk, kortsluiting) en of de batterijen (indien aanwezig) leeg zijn. Vervang batterijen indien nodig. Voor naafdynamo's: raadpleeg uw dealer, haal nooit zelf de connector los.

Hoe stel ik de remmen af op mijn Batavus Winner 3?

Voor V-brakes: controleer of de remblokjes schoon en niet versleten zijn. Voor rollerbrakes: de rem kan iets speling hebben, dit is normaal. Voor handremmen: draai borgmoer los, stel met moer de rem in en draai borgmoer vast. Bij remproblemen altijd dealer raadplegen.

Kan ik een kinderzitje op de Batavus Winner 3 monteren?

Algemeen advies: monteer een kinderzitje achter op de fiets. Een voorzitje beïnvloedt het stuurgedrag; bevestig het dan aan het balhoofd of de stuurpen. Let op dat de bagagedrager niet is bedoeld voor personenvervoer.

Hoe reinig ik mijn Batavus Winner 3 het beste?

Gebruik warm water met een milde vloeibare zeep en een katoenen doek. Vet aluminium, chroom en stalen delen in met zuurvrije vaseline om oxidatie te voorkomen. Gebruik geen chloorbleek, ammoniak, soda, tuinslang of hogedrukspuit.

Waar vind ik het framenummer van mijn Batavus fiets?

Het framenummer staat meestal op de onderkant van de trapas of op de zadelbuis. Het is belangrijk voor garantie en registratie. Raadpleeg uw dealer als u het niet kunt vinden.

Hoe stel ik de verende voorvork af?

Draai aan de knoppen (A) en (B) op de vork. Met (+) wordt de vering strakker (stugger), met (-) losser (meer veerweg). Sommige vorken hebben een inkeping; gebruik een muntstuk om te verdraaien. Niet alle vorken zijn instelbaar.

Wat te doen bij een lekke band?

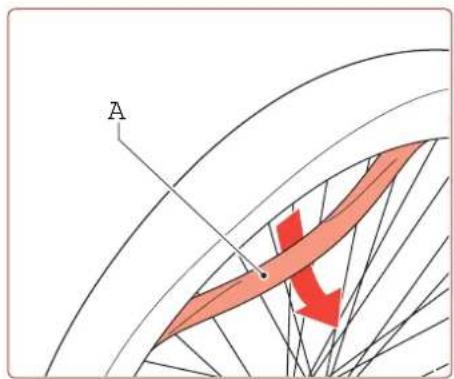

Verwijder het wiel (bij snelsluiter mogelijk), haal de buitenband los met bandenlichters, verwijder de binnenband, pomp op en lokaliseer het lek (geluid of onder water). Maak de plek schoon, plak met een reparatieset en monteer alles terug. Zorg dat de binnenband niet klemt.

GEBRUIKSAANWIJZING Winner 3 Batavus

Stads/allround fiets

Instructieboek

Inhoudsopgave

1. Inleiding ....4
2. Garantie ....5
3. Veiligheid 7

3.1 Het gebruik van de fiets ....7
3.2 Veiligheidsvoorzieningen....8
3.3 Vervoer per auto....8

1. Checklist 9

4.1 Voordat u vertrekt of na een eventuele valpartij ....9

1. Zadel ....10

5.1 Hoogteafstelling algemeen....11
5.2 Hoogteafstelling met framebout 12
5.3 Hoogteafstelling met klemring 12
5.4 Hoogteafstelling met snelsluiter 12
5.5 Positieafstelling met stropbout ....13
5.6 Positieafstelling met zadelbout....13
5.7 Positieafstelling met snelsluiter ....13

1. Stuur 14

6.1 Afstellen algemeen....15
6.2 Afstellen stuur met inbusbout 15
6.3 Afstellen stuur met zeskant bout 16
6.4 Afstellen stuur Batavus Ergo Matic 17
6.5 Afstellen stuur Batavus Ergo Matic Plus stuurpen 18
6.6 Afstellen stuur Batavus Ergo Matic 3....19

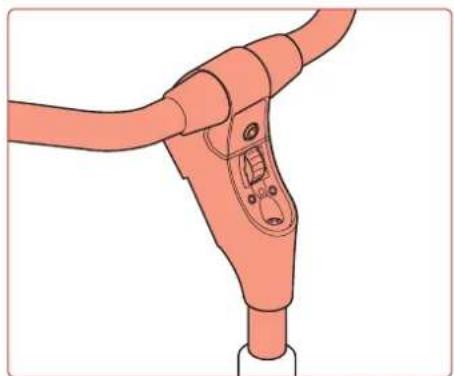

6.7 Afstellen stuur met Batavus Logic Light 19
6.8 Afstellen Batavus Ergo Grip handvat 20
6.9 Afstellen verende voorvork....20
6.10 Afstellen stuurparkeervergrendeling 20

1. Versnellingen ....21
2. Ketting 22
3. Remmen 23

9.1 V-brakes....23
9.2 Rollerbrake 24
9.3 Bijstellen handrem / remgreep 24

1. Wielen 25

10.1 Voorwiel met naafdynamo 25
10.2 Band plakken 26

11. Verlichting voor 28

11.1 Klassieke type koplamp met batterijen....30
11.2 Halogeen of LED....31
11.3 Logic Light 2 de versie ....31
11.4 Geïntegreerde koplamp in voorvork 31
11.5 Koplamp in combinatie met voordrager 32
11.6 Koplamp met batterijen 32
11.7 Koplamp via (naaf)-dynamo 32
11.8 Storingen verlichting....32

12. Verlichting achter 33

12.1 Autoswitch en batterijen....33
12.2 Klassiek type achterlicht met batterijen 34
12.3 Storingen verlichting....35

13. Standaard ....36

13.1 Afstellen enkele standaard....36
13.2 Afstellen dubbele standaard....36

Gefeliciteerd met de aankoop van uw Batavus fiets.

Lees deze instructies aandachtig en bewaar ze onder handbereik om in de toekomst te kunnen raadplegen. Handel steeds volgens de adviezen en tips die in deze instructies vermeld staan.

Deze instructies bevatten tips en adviezen die uw rijcomfort en veiligheid ten goede komen.

De fabrikant kan echter niet uitsluiten dat er schade kan onstaan, ondanks het nauwkeurig opvolgen van deze adviezen en tips. U kunt aan deze instructies dan ook geen rechten ontlenen (met uitzondering van de daarin verleende garantie). Voor eventuele schade is de fabrikant niet aansprakelijk, tenzij dit volgt uit dwingendrechtelijke wetsbepalingen.

Raadpleeg uw dealer:

• Bij vragen en/of klachten;

- Voor het jaarlijks onderhoud van uw fiets (bij voorkeur vóór het invallen van de winter of voorafgaand aan een vakantietrektocht).

Schoonmaken:

• Gebruik uitsluitend warm water met een milde vloeibare zeep en een katoenen doek voor de grote oppervlakken;
• Vet aluminium, chroom en stalen delen in met zuurvrije vaseline om oxidatie tegen te gaan.
• Niet toegestaan:

- sterke chemische middelen zoals chloorbleek, ammoniak of soda;

- tuinslang of hogedrukspuit om gelagerde draaipunten niet te beschadigen.

Deze zijn waterafstotend maar niet waterdicht;

- Vermijd bij het schoonmaken van de fiets dat er water in de binnenpoten van de verende voorvorken komt.

Verklaring pictogrammen:

Let op: raadpleeg uw dealer

Let op / waarschuwing

Garantie2.

Garantiebepaling voor Batavus fietsen

Indien u van de Batavus garantie gebruik wilt maken, moet u altijd het aankoopbewijs en het 'Bewijs van Eigendom' aan de dealer en/of aan Batavus bv kunnen overhandigen. Hieronder vindt u de garantiebepalingen. Voor garantiezaken kunt u altijd terecht bij de Batavus dealer, welke de kennis heeft om dit conform de garantiebepalingen af te handelen.

Artikel 1 Garantie

1.1 Batavus bv garandeert dat Batavus fietsen vrij zijn van constructie- en/of materiaalfouten en/of roestvorming, een en ander voor zover dat volgt uit deze garantiebepalingen.
1.2 De garantie kan uitsluitend worden ingeroepen door de eerste eigenaar van de betreffende Batavus fiets.
1.3 De garantie vervalt overeenkomstig het bepaalde in de artikelen 3.1 en 5.1.
1.4 De garantie is niet overdraagbaar.
1.5 De door Batavus op grond van deze voorwaarde verstrekte garantie laat onverlet de mogelijkheid om de verkoper aan te spreken op grond van de gewone, wettelijke bepalingen van het Burgerlijk Wetboek.

Artikel 2 Garantieperiode

2.1 Batavus frames en ongeveerde voorvorken worden gedurende 10 jaar gegarandeerd op constructie- en/of materiaalfouten.
2.2 Voor verende voorvorken, dempers, en alle overige onderdelen, met uitzondering van de in de paragraaf 2.4 genoemde onderdelen, geldt dezelfde garantie gedurende een periode van 2 jaar.
2.3 Voor lakwerk van frame en vork geldt voor roestvorming van binnenuit een garantie van 2 jaar.
2.4 Op onderdelen die aan slijtage onderhevig zijn, zoals banden, ketting, kettingbladen, freewheel, achtertandwielen, kabels en remblokken wordt geen garantie gegeven, tenzij sprake is van constructie- en/of materiaalfouten.
2.5 Voor overige lak- en chroomdelen geldt voor roestvorming, mits goed onderhouden, een garantie van 2 jaar.

Artikel 3 Garantie-uitsluitingen

3.1 In de navolgende gevallen, ter beoordeling van Batavus, vervalt de garantie:

a. Onjuist en/of onzorgvuldig gebruik van de fiets en gebruik dat niet overeenkomstig de bestemming is;
b. De fiets is niet conform deze informatie of deze instructies onderhouden;
c. Technische reparaties zijn niet op vakkundige wijze verricht;
d. Naderhand gemonteerde onderdelen komen niet overeen met de technische specificaties van de betreffende fiets of zijn onjuist gemonteerd;
e. Indien het bewijs van eigendom, waaruit blijkt dat de fiets vakkundig is afgemonteerd en gecontroleerd alvorens deze aan de klant werd afgeleverd, niet aanwezig is of niet door de erkende Batavus dealer is ondertekend.

3.2 Voorts wordt uitdrukkelijk uitgesloten aansprakelijkheid van Batavus bv voor schade aan (onderdelen van) de fiets als gevolg van:

a. Foutieve afstelling/spanning van stuur, stuurpen, zadel, zadelpen, derailleurset, remmen, snelsluiters van de wielen en zadels;

b. Niet tijdig vervangen van onderdelen zoals rem-/derailleurkabels, remblokken, banden, ketting en tandwielen;

c. Klimatologische invloeden zoals normale verwering van lak of chroomroest.

Artikel 4 Garantie onderdelen

4.1 Gedurende de garantieperiode zullen alle onderdelen, waarvan door Batavus bv is vastgesteld dat sprake is van een materiaal- en/of constructiefout, naar keuze van Batavus bv worden gerepareerd dan wel worden vergoed. Eventuele kosten van (de-)montage zijn voor rekening van de eigenaar.
4.2 In afwijking van het bepaalde in het vorige lid komt bij materiaal- en/of constructiefouten bij frames en voorvorken gedurende 3 jaar na aankoopdatum ook het arbeidsloon voor rekening van de fabrikant.
4.3 Kosten van transport van de fiets en/of onderdelen van en naar Batavus bv komen voor rekening van de eigenaar, tenzij het betrokken onderdeel voor garantie in aanmerking komt.
4.4 Indien een bepaald onderdeel voor garantie in aanmerking komt en het origineel niet meer leverbaar is, dan zorgt Batavus bv voor een minimaal gelijkwaardig alternatief.

Artikel 5 Indienen van een claim

5.1 Claims onder deze garantie dienen – onder aanbieding van de fiets of het betreffende onderdeel – via de Batavus dealer bij wie de fiets is gekocht, te worden ingediend. Gelijktijdig moet het bewijs van aankoop alsmede het bij de fiets geleverde bewijs van eigendom aan de dealer worden overhandigd.
5.2 Indien de eigenaar is verhuisd of de dealer niet meer beschikbaar is, zal Batavus bv desgevraagd opgaaf doen van de dichtstbijzijnde Batavus dealer.

Artikel 6 Aansprakelijkheid

6.1 Een door Batavus bv gehonoreerde garantieclaim betekent niet automatisch dat Batavus bv ook aansprakelijkheid aanvaardt voor eventuele geleden schade. De aansprakelijkheid van Batavus bv strekt zich nooit verder uit dan is omschreven in deze garantievoorwaarden. ledere aansprakelijkheid van Batavus bv voor gevolgschade wordt uitdrukkelijk uitgesloten. Het gestelde in deze bepaling geldt niet indien en voor zover zulks voortvloeit uit een dwingendrechtelijke rechtsbepaling.

Veiligheid3.

Het gebruik van de fiets3.1

• Respecteer de verkeersregels.
• Zorg dat de uitrusting van uw fiets voldoet aan de wettelijke minimumeisen.
• Vermijd hevige schokken en extreme belastingen.
• Vermijd oneigenlijk gebruik, zoals forceren en demonteren van, of het eigenhandig aanbrengen van wijzigingen aan onderdelen - raadpleeg uw dealer.
• Zijn alle bouten en moeren nog goed aangehaald?

Onderdeel Controleer en raadpleeg zonodig uw dealer

Zadel Let op de jaslengte! Bij het afstappen kan de jas achter hetzadel blijven hangen en zorgen voor een onveilige situatie.
Stuur Stel het stuur niet af tijdens het fietsen. Stap altijd af.Bij modellen met een hendel is het niet toegestaan de hendel te openen zonder eerst de veiligheidssluiting in te drukken.Hang geen kinderzitje, tassen of andere dingen aan de stuurbocht.De maximale stuurbelasting is 5 kg.
Kinderzitje Algemeen advies: monteer een kinderzitje achter op de fiets.Een kinderzitje voorop beïnvloedt het stuurgedrag. Indien u toch een kinderzitje voorop gebruikt, zorg dan dat het bevestigd is aan het balhoofd of de stuurpen.
Handvatten Vervang gescheurde of loszittende handvatten onmiddellijk.
Pedalen Pas op met harde en/of leren zolen. Er bestaat, vooral bij re-gen en nat weer, een risico om van de pedalen af te schieten.Zorg voor schoeisel met voldoende grip.
Remmen Bij nat weer is de remweg langer.Bij lange(re) afdalingen is het veiliger om gedoseerd te rem-men om oververhitting van de remblokjes te vermijden.Rem nooit alleen met de voorrem. Het voorwiel kan hierdoor makkelijk blokkeren en een valpartij veroorzaken.
Verlichting Schakel de dynamo niet in tijdens het fietsen.Uitzondering: de dynamoschakelaar aan het stuur waarmeedit wel mogelijk is.
Bagagedrager	Niet toegestaan: personenvervoer op de bagagedrager.Let op dat een tas die op de bagagedrager rust, niet in het achterwiel kan komen. Let op dat tijdens het rijden uw hakken de fietstas niet kunnen raken.Verdeel de bagage gelijkmatig. De maximale belasting staat vermeld op de bagagedrager zelf. Het maximum gewicht dat op een voordrager mag is 10kg.
Standaard Niet toegestaan: zitten of rijden op uw fiets wanneer deze op de standaard staat.In het geval van een kinderzitje: haal eerst het kind uit het kinderzitje, plaats daarna pas uw fiets op de standaard.
Stuurparkeer-vergrendeling Ontgrendel de stuurparkeervergendeling voordat u gaat fietsen.
	Let op: raadpleeg uw dealer als bovengenoemde punten niet in orde zijn en/of er onderdelen loszitten, verbogen of beschadigd zijn.
	Bij het vastdraaien van bouten en moeren is de juiste kracht waarmee dit gebeurt zeer belangrijk. In verband met uw eigen veiligheid adviseren wij u uw dealer te raadplegen.

Jasbeschermer

In sommige uitvoeringen is de fiets voorzien van een jasbeschermer (A).

In sommige uitvoeringen is de fiets voorzien van een verenhoes (A) rondom de verende zadelpen ter bescherming van de handen van kinderen die achterop in kinderzitjes zitten.

Bagagedrager

Er zijn diverse dragers. De aanduiding van de maximale belasting (in KG) staat op de drager (A).

Het maximum gewicht dat op een voordrager mag is 10 kg.

Vervoer per auto3.3

Verwijder alle accessoires die kunnen lostrillen van de fiets (pomp, bidon, fietscomputer, enzovoort). Schakel de batterijen van het automatische achterlicht uit.

Controleer:

Of de fietsendrager goed gemonteerd is;• Of de verlichting daarvan goed werkt;• Of de kentekenplaat goed zichtbaar is;•

- Let op of de fietstassen, vooral de flappen, goed vastzitten en niet omhoogwaaien. - Let op de kogeldruk van uw trekhaak van uw auto.

Checklist 4.

Voordat u vertrekt of na een eventuele valpartij4.1

• Respecteer de verkeersregels.
- Zorg dat de uitrusting van uw fiets voldoet aan de wettelijke minimumeisen.
• Vermijd hevige schokken en extreme belastingen.
- Vermijd oneigenlijk gebruik, zoals forceren en demonteren van, of het eigenhandig aanbrengen van wijzigingen aan onderdelen - raadpleeg uw dealer.
- Zijn alle bouten en moeren nog goed aangehaald?

Onderdeel Controleer en raadpleeg zonodig uw dealer

Stuur Zitten de handvatten goed vast?Is het stuur of de stuurpen verbogen of beschadigd na een valpartij? In geval van een verstelbare stuurpen controleer of deze goed vergrendeld is.Voelt u trillingen aan het stuur?

Kinderzitje Zit het kinderzitje goed vast?

Remmen Vertonen de kabels geen knikken of rafels?Zijn de remblokjes schoon, vetvrij en niet versleten?Is de remkracht voldoende? (Deze is voldoende als u de rem-grepen niet verder dan een kwart tot de helft kunt inknijpen.)

Wielen Zit er geen ‘slag’ in het wiel?Zijn er geen spaken los?Bij aluminium velgen met een ‘Safetyline’: is de strip zichtbaar of is de groef niet verdwenen?Is de bandenspanning voldoende?Is het loopvlak van de banden niet versleten? Vertoont het geen zwakke plekken of bobbels?Is de zijreflectie van de banden schoon?

Verlichting Werkt het voor- en achterlicht?Zit de verlichting goed vast?Is de isolatie rond de kabels in orde?Slipt de dynamo niet?

Versnellingen Werken alle versnellingen?Schiet een versnelling spontaan ‘door’ of ervaart u gekraak?

Pedalen Zijn de reflectoren schoon?Hebben de pedalen voldoende grip?Hebben de pedalen een nog net voelbare speling?Zitten de pedalen goed vast aan de cranks?

Bagagedrager Zit de bagagedrager goed vast?

Let op: raadpleeg uw dealer als bovengenoemde punten niet in orde zijn en/of er onderdelen loszitten, verbogen of beschadigd zijn.

Let op bij het vastdraaien van bouten en moeren is de juiste kracht waarmee dit gebeurt zeer belangrijk. In verband met uw eigen veiligheid adviseren wij u uw dealer te raadplegen.

Zadel5.

Typen zadels

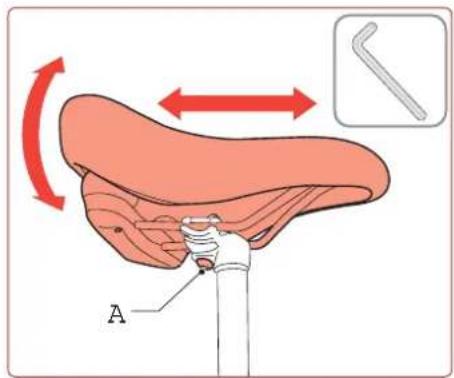

A Hoogteafstelling met framebout (zie 5.2) D Positieafstelling met stropbout (zie 5.6)
B Hoogteafstelling met klemring (zie 5.3) E Positieafstelling met zadelbout
C Hoogteafstelling met snelsluiter (zie 5.4) (uitvoering met 1 of 2 bouten) (zie 5.7)
F Positieafstelling met snelsluiter (zie 5.8)

• Let op voor ruwe oppervlakken bij het parkeren van de fiets om beschadiging aan het zadel te voorkomen.
• Door weersinvloeden kunnen zadeloppervlakken afgeven. Gebruik een zadelhoesje om het zadel te beschermen.

Veiligheidsmarkering

Stel de hoogte van de zadelpen niet verder in dan de veiligheidsmarkering (A). De diepte van de zadelpen in de framebuis moet meer dan 7 cm zijn.

Zithouding

Voor een comfortabele zit is volgende procedure handig:

1. Trek uw schoenen uit.
2. Ga op de fiets zitten.
3. Houd de crank in het verlengde van de zitbuis.
4. Zet uw hak op de pedaal.
5. Uw been moet nét gestrekt kunnen worden.

Een te hoge zit veroorzaakt schuiven over het zadel en protest van uw rug. Een te lage zit veroorzaakt irritatie in uw knieholten.

1. Neem de zadelpen met zadel uit de framebuis.
2. Verdraai de inbusbout (A) om de vering in te stellen.
   • met de klok mee om de spanning te verhogen
   • tegen de klok in om de spanning te verlagen
3. Plaats de zadelpen terug in de framebuis.

1. Draai de bout (A) los.
2. Pas de hoogte aan.
3. Draai de bout vast.

Hoogteafstelling met klemring5.3

1. Draai de bout (A) los.
2. Pas de hoogte aan.
3. Draai de bout vast.

Hoogteafstelling met snelsluiter5.4

1. Draai de snelsluiter (A) los.
2. Pas de hoogte aan.
3. Draai de snelsluiter vast.

Positieafstelling met zadelbout5.6

1. Draai de bout(en) (A) los.
2. Stel de positie (kantelen) in.
3. Draai de bout vast.

Er is ook een uitvoering met 2 bouten.

Positieafstelling met snelsluiter5.7

1. Open de snelsluiter (A).
2. Stel de positie (kantelen) in.
3. Sluit de snelsluiter.

Stuur6.

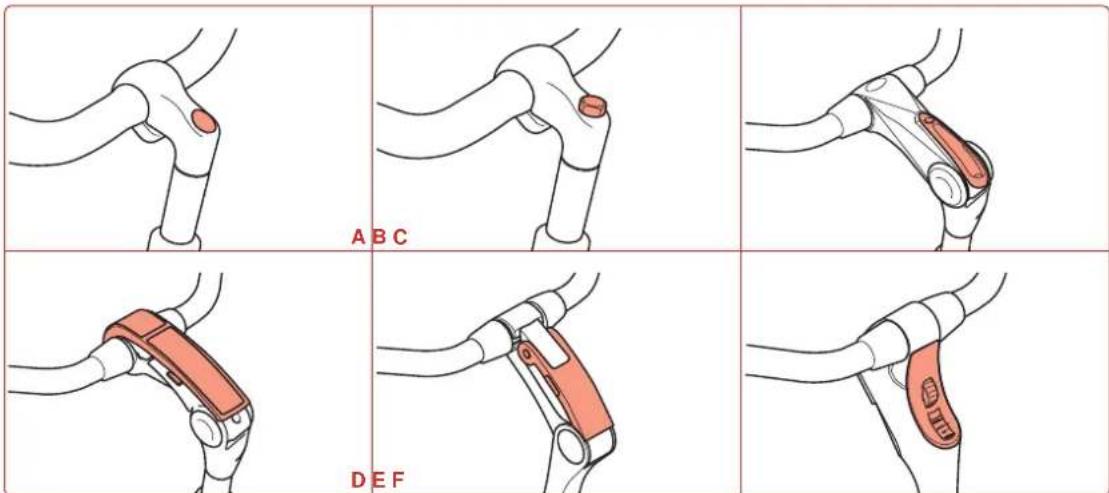

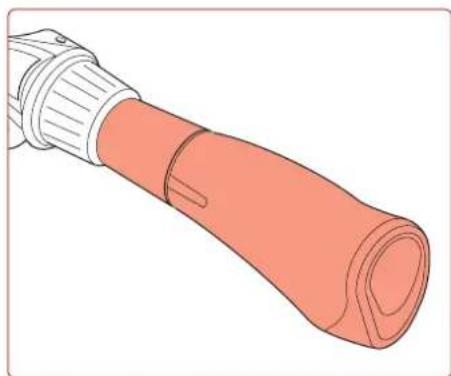

Typen sturen

A Standaard model met inbusbout (zie 6.2) D Batavus Ergo Matic Plus stuurpen (geen

B Standaard model met zeskant bout (zie 6.3) gebruik gereedschap) (zie 6.5)

C Batavus Ergo Matic (geen gebruik E Batavus Ergo Matic 3 (geen gebruik gereedschap) (zie 6.4) gereedschap) (zie 6.6)

F Batavus Logic Light (geïntegreerde koplamp) (zie 6.7)

De stand van het stuur en de stuurpen bepalen de zithouding, met name de stand van de rug en de druk van de handen op de handvatten. De handvatten zijn ergonomisch gevormd.

Controleer of de rem- en versnellingskabels niet te strak staan en dat de kabels niet klem zitten. Dit kan het schakel, rem- en stuurgedrag verstoren.

Veiligheidsmarkering

Stel de hoogte niet verder in dan de veiligheids- markering (A). De diepte van de zadelpen in de framebuis moet meer dan 7 cm zijn. Zorg dat het stuur recht staat ten opzichte van het voorwiel.

Afstellen stuur met inbusbout6.2

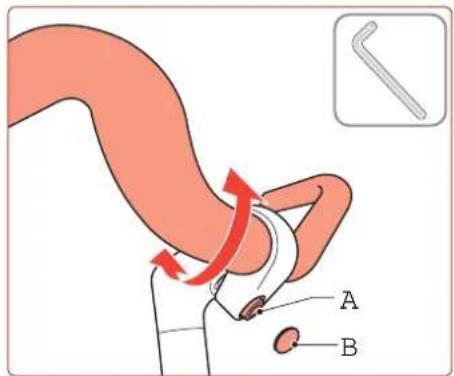

Kanteling van het stuur

1. Haal het kapje (B) los om de bout (A) zichtbaar te maken.
2. Draai de bout (A) minimaal één slag los.
3. Kantel het stuur in de juiste positie.

Let op dat het stuur precies in het midden is geplaatst.

1. Draai de bout vast.
2. Plaats het kapje terug.

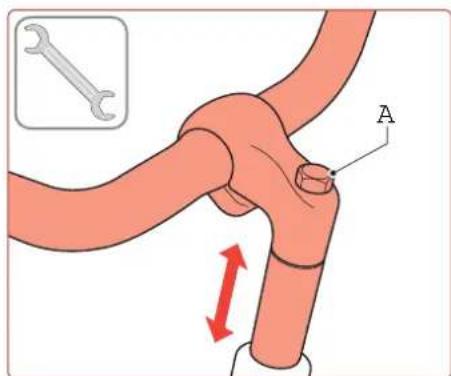

Hoogte van de stuurpen

1. Haal het kapje (B) los om de expanderbout (A) zichtbaar te maken.
2. Draai de expanderbout enkele slagen los.
3. Tik met een kunststof hamer de bout naar beneden en los. Gebruik eventueel een plankje.
4. Stel de hoogte van de voorbouw in.

Let op de max. markering op de stuurpen.

1. Draai de expanderbout vast.
2. Plaats het kapje terug.

Kanteling van het stuur

1. Haal het kapje (B) los om de bout (A) zichtbaar te maken.
2. Draai de bout minimaal één slag los.
3. Kantel het stuur in de juiste positie.

Let op dat het stuur precies in het midden is geplaatst.

1. Draai de bout vast.
2. Plaats het kapje terug.

Hoogte van de stuurpen

1. Draai de expanderbout (A) enkele slagen los.
2. Tik met een kunststof hamer de bout naar beneden en los. Gebruik eventueel een plankje.

1. Stel de hoogte van de voorbouw in.

Let op de max. markering op de stuurpen.

1. Draai de expanderbout (A) vast.

Kanteling van de voorbouw/stuur

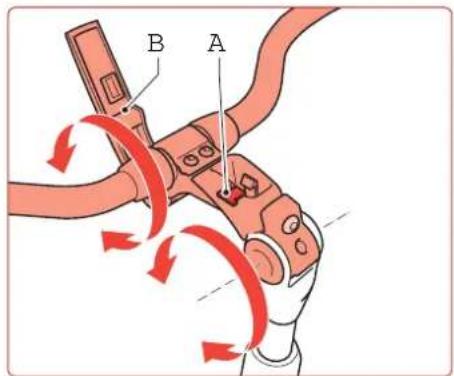

1. Draai de hendel (A) naar rechts los. Hiermee kan zowel de kanteling van de voorbouw en het stuur afgesteld worden in één handeling.
2. Kantel de voorbouw (B)en stuur (C) in de gewenste positie.

Let op dat het stuur precies in het midden is geplaatst.

1. Draai na het instellen de hendel terug.

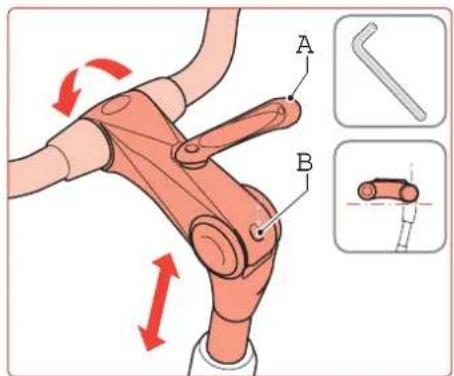

Hoogte van de stuurpen

1. Draai de hendel (A) naar rechts los.
2. Kantel de voorbouw horizontaal.
3. Draai de bout (B) enkele slagen los. Gebruik hiervoor een inbussleutel met een lange steel.
4. Stel de hoogte van de stuurpen in.

Let op de max. markering op de stuurpen.

1. Draai de bout vast.
2. Draai na het instellen de hendel terug.

Instellen klemkracht van de hendel

Let op: raadpleeg uw dealer als u bij het op- of afstappen merkt dat er beweging in het stuur zit. Uw dealer kan dan de klemkracht aanpassen.

Kanteling van de voorbouw/stuur

1. Druk de veiligheidssluiting (A) in en open de hendel (B) door deze omhoog te bewegen. Nu kunnen zowel de kanteling van de voorbouw als het stuur afgesteld worden in één handeling.

Let op dat het stuur precies in het midden is geplaatst.

1. Sluit na het instellen de hendel (B) tot deze hoorbaar klikt.

Hoogte van de stuurpen

1. Druk de veiligheidssluiting (A) in en open de hendel (B) door deze omhoog te bewegen.
2. Kantel de stuurpen horizontaal.
3. Draai de expanderbout (C) los. Gebruik hiervoor een inbussleutel met een lange steel.
4. Tik met een kunststof hamer de expanderbout naar beneden en los.
5. Stel de hoogte van de stuurpen in.

Let op de max. markering op de stuurpen.

1. Draai de expanderbout vast.
2. Sluit na het instellen de hendel (B) tot deze hoorbaar klikt.

Instellen klemkracht van de hendel

Let op: raadpleeg uw dealer als u bij het op- of afstappen merkt dat er beweging in het stuur zit. Uw dealer kan dan de klemkracht aanpassen.

Dit model kunt u uitbreiden met een fietscomputer, informeer bij uw Batavusdealer.

Kanteling van de voorbouw / stuur

1. Druk de veiligheidssluiting (A) in en open de hendel (B) door deze omhoog te bewegen.Hiermee kan zowel de kanteling van de voorbouw en het stuur afgesteld worden in één handeling.
2. Kantel voorbouw en stuur in de gewenste positie.

Let op dat het stuur precies in het midden is geplaatst.

1. Sluit na het instellen de hendel (B) tot deze hoorbaar klikt.

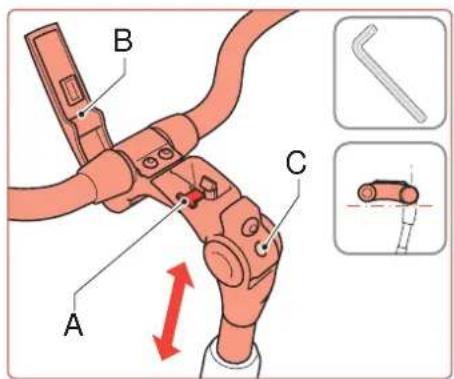

Hoogte van de stuurpen

1. Druk de veiligheidssluiting (A) in en open de hendel (B) door deze omhoog te bewegen.
2. Kantel de stuurpen horizontaal.
3. Draai de expanderbout (C) los.
4. Tik met een kunstof hamer de bout naar beneden en los. Gebruik eventueel een plankje.
5. Stel de hoogte in.

Let op de max. markering op de stuurpen.

1. Draai de expanderbout (C) vast.
2. Sluit na het instellen de hendel (B) tot deze hoorbaar klikt.

Instellen klemkracht van de hendel

Let op: raadpleeg uw dealer als u bij het op- of afstappen merkt dat er beweging in het stuur zit. Uw dealer kan dan de klemkracht aanpassen.

Afstellen stuur met Batavus Logic Light6.7

Let op: raadpleeg uw dealer voor het afstellen van dit type stuurpen.

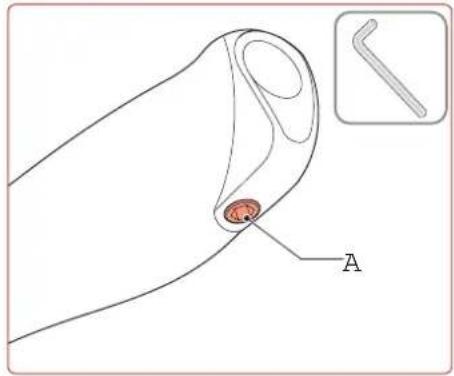

1. Draai de inbusbout (A) enkele slagen los.
2. Zet het handvat in de juiste stand.
3. Draai de inbusbout voorzichtig vast.

Afstellen verende voorvork6.9

Stel de veersterkte evenredig in met de knoppen (A) en (B)*.

Sommige verende voorvorken zijn uitgevoerd met afdekkapjes. Deze kunt u eenvoudig afnemen met bv. een muntstuk.

Niet alle verende voorvorken zijn instelbaar. De instelbare vorken zijn herkenbaar aan de markering '+' en '-' met pijl.

• = strakker, dus stuggere werking
• = losser, dus meer voelbare vering

* A en B zijn er ook in een uitvoering met een inkeping.

Gebruik hierbij bv. een muntstuk om te verdraaien.

Afstellen stuurparkeervergrendeling6.10

Plaats bij het parkeren het voorwiel in de 'recht-vooruit-stand'.

Vergrendelen

1. Zet het voorwiel recht vooruit.
2. Draai de ring (A) met de hand naar rechts tot de aanslag.

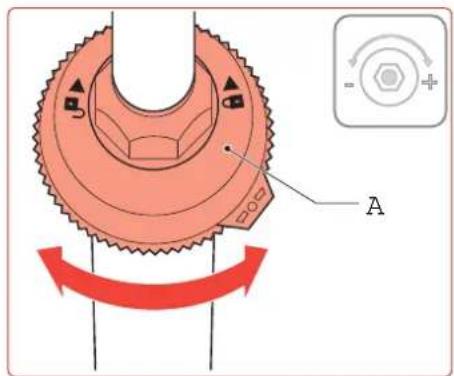

Ontgrendelen

Draai de ring (A) naar links tot de aanslag.

Let op vergeet niet te ontgrendelen als u wegrijdt.

Versnellingen 7. raadpleeg uw dealer

Typen stuurverstellers

Versteller gecombineerd met:

A/B Nexus-3, 7 of 8 versnellingsnaaf

D NuVinci, traploze versnellingsnaaf

C SRAM 3, 5 of 7-versnellingsnaaf

Het is beter een lichtere versnelling te kiezen dan een versnelling die net iets te zwaar is, om uw rug en knieën zoveel mogelijk te ontzien.

Benut de zwaarste versnellingen voor afdalingen of bij wind in de rug.

Neem even de pedaaldruk weg tijdens het schakelen. Zo kunt u soepel schakelen en ontziet u het mechanisme.

Let op: raadpleeg uw dealer voor het afstellen van de versnellingnaaf. Neem het achterwiel niet zelf uit.

Niet toegestaan is het oliën van de versnellingsnaaf.

Ketting8.

Let op: raadpleeg uw dealer voor het reinigen en onderhoud van uw ketting. Bij uw dealer zijn speciale schoonmaakmiddelen beschikbaar.

Bewegingsruimte

Let op: raadpleeg uw dealer wanneer de bewegingsruimte (A) van de ketting meer dan 2 cm is. De ketting hangt dan te slap.

Remmen 9. raadpleeg uw dealer

Typen remmen

A Terugtraprem D Trommelrem
B Cantilever-rem (velgrem) E Rollerbrake (zie 9.2)
C V-brake (velgrem) (zie 9.1) F Handrem (zie 9.3)

Let op: raadpleeg uw dealer bij remproblemen, goed en veilig remmen is van levensbelang.

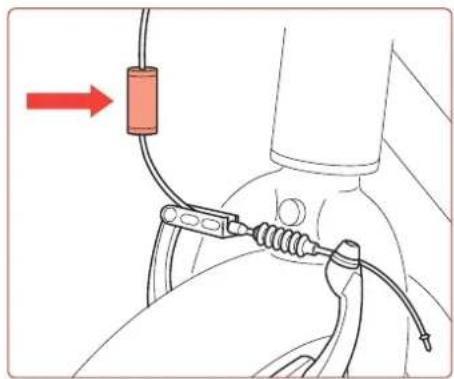

Remblokjes

Let op: raadpleeg uw dealer als de remblokjes zijn versleten (als de schuine inkepingen van de remblokjes (A) zijn weggesleten). Vervang in dit geval de remblokjes.

Bij sommige modellen wordt de remkracht van de V-brakes gereguleerd door een zogenaamde 'Power-modulator' of remkrachtdoseerder (A). Dit helpt om overmatig remmen te voorkomen en maakt de rem veiliger in gebruik.

Wanneer een rollerbrake is aangetrokken, kan de fiets toch nog iets vooruit en achteruit bewegen. Dat kan aanvoelen alsof de rem niet goed is afgesteld. Deze speling hoort echter bij dit soort remmen. Door deze speling worden gevaarlijke situaties zoveel mogelijk voorkomen.

1. Draai borgmoer (B) los.
2. Stel met moer (A) de handrem in.
3. Draai borgmoer (B) vast, de inkeping naar onderen.

Stel de handrem zo in dat deze 2/3 deel aangetrokken wordt.

Let op: raadpleeg uw dealer bij remproblemen, goed en veilig remmen is van levensbelang.

Wielen10.

Voor een lichte 'loop' zijn de volgende zaken belangrijk:

• Goed opgepompte banden;
De bandenspanning staat op de zijkant van de band vermeldt (Bar of PSi)
• Strak gespannen spaken;
- Goed afgestelde, spelingsvrije naaf.

Let op: raadpleeg uw dealer:

• Voor het regelmatig controleren van de spanning van de spaken.
  • Voor het uitnemen/plaatsen van een achterwiel met naafversnellingen.

Spanningsindicator

Bij sommige uitvoeringen is een spanningsindicator aangebracht die aangeeft wanneer de band extra moet worden opgepompt.

(B) is zichtbaar als de spanning voldoende is.• Als de band moet worden opgepompt is alleen (A) • zichtbaar.

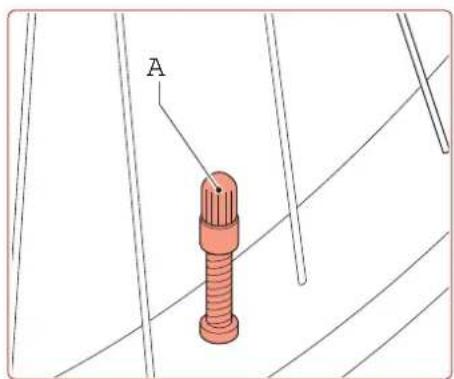

Hollandse uitvoering ventiel

Voorwiel met naafdynamo10.1

Let op: raadpleeg uw dealer wanneer er zich storingen voordoen met de naafdynamo of wanneer het voorwiel uitgenomen moet worden. Haal zelf nooit de connector (A) los.

1. Zorg ervoor dat het wiel met de lekke band vrij kan draaien.

2. zet de fiets op zijn kop (op een deken of i.d. om beschadiging te voorkomen);

3. bij wielen met een snelsluiter kan het hele wiel uitgenomen worden.

Zorg ervoor dat de fiets beschermd is tegen beschadiging.

1. Controleer de buitenzijde van de buitenband en verwijder de eventuele oorzaak van het lek.

2. kleine steentjes;
   • stukjes glas (let op voor snijwonden);
   • eventueel een spijker.

Stap 1

1. Verwijder het ventieldopje (A).
2. Verwijder ventiel (B) door middel van moer (C) los te draaien.
3. Verwijder moer (D).

Stap 2

1. Druk de rand van de buitenband naar het midden van de velg.
2. Plaats de eerste bandenlichter (A) tussen de buitenband en de velg. Niet in de buurt van het ventiel vanwege kans op beschadiging.

Let op: Pas op voor het losschieten van de bandenlichters.

1. Zet de bandenlichter vast achter een spaak.
2. Zet de tweede bandenlichter twee spaken verder achter de buitenband en achter een spaak.
3. Zet de derde bandenlichter weer twee spaken verder.
4. Maak de buitenband verder met de hand los en controleer de binnenkant van de buitenband op scherpe voorwerpen. Pas op voor snijwonden.
5. Verwijder de gevonden scherpe voorwerpen.

Stap 3

1. Druk het ventiel naar binnen.
2. Trek de binnenband (A) naar buiten.

1. Pomp de binnenband op.
2. Bij een groot lek: u hoort de lucht ontsnappen.
3. Bij een kleiner lek: houd de binnenband onder water (in bijvoorbeeld een emmer).
4. Maak de binnenband droog.
5. Markeer het lek met een balpen.

Plak de band volgens de instructies die bij de banden reparatieset zijn geleverd. Bij de meeste sets zijn onderstaande instructies voldoende:

1. Maak met schuurpapier de plaats van het lek schoon.
2. Laat de binnenband leeg lopen.
3. Smeer lijm/oplosmiddel op een oppervlak dat iets groter is dan het plakkertje.
4. Laat het oppervlak een tot twee minuten opdrogen.
5. Verwijder het schutvel van het plakkertje.
6. Druk het plakkertje stevig op het lek.

1. Stop de binnenband terug in de buitenband. De ventielhouder moet recht uit het velggat komen.
2. Schroef de velgmoer enkele slagen vast.
3. Schroef het ventiel vast.
4. Pomp de band een klein beetje op zodat de binnenband niet uit de buitenband valt.

5. Breng de buitenband op zijn plaats. Gebruik uw handen.

6. Met bandenlichters is de kans groot dat er een lek ontstaat.

7. Zorg ervoor dat de binnenband niet klem raakt tussen de buitenband en het ventiel.

8. Bij het ventielgedeelte drukt u het ventiel even naar de buitenband toe en weer terug; zo springt de binnenband in de buitenband.

9. Pomp de band op.

A Klassieke koplamp met batterijen (met aan/uit schakelaar op de koplamp) (zie 11.1)

B Halogeen of LED (met aan/uit/auto schakelaaf op de koplamp) via (naaf-) dynamo (zie 11.2)

C Logic light 2de versie (met aan/uit schakelaarF op de koplamp) koplamp geheel geïntegreerd in stuurpen (zie 11.3)

D Koplamp geïntegreerd in voorvork (met aan/uit/auto schakelaar op achterzijde van de koplamp) via naafdynamo (zie 11.4)

Koplamp in combinatie met voordrager, geplaatst aan zijkant van het voorwiel in combinatie met naafdynamo (zie 11.5)

Koplamp (met aan/uit schakelaar op koplamp) met batterijen (zie 11.6)

G Koplamp (met aan/uit schakelaar op koplamp) via naafdynamo (zie 11.7)

Dynamoschakelaar

Sommige uitvoeringen zijn voorzien van een dynamoschakelaar aan het stuur.

Zorg ervoor dat de groeven op de dynamo de zij-• kant van de buitenband zo volledig mogelijk raken. Zorg ervoor dat de hartlijn (A) van de dynamo door • de as van het wiel loopt. Als de dynamo 'uit' staat moet de ruimte tussen de • dynamo en de band 5 tot 10 mm zijn.

De naafdynamo is een dynamo die in de voornaaf geïntegreerd is. Deze naafdynamo is niet alleen compact en licht in gewicht, maar ook elektrisch en mechanisch veel efficiënter. Het verlichtingssysteem zorgt voor minder rolweerstand, is minder storingsgevoelig en slipt niet.

Let op: raadpleeg uw dealer wanneer er zich storingen voordoen met de naafdynamo of wanneer het voorwiel uitgenomen moet worden. Haal zelf nooit de connector (A) los.

Zorg dat de lichtbundel de weg voor u verlicht en niet de tegenliggers verblindt.

Voor het afstellen van de lichtbundel zie de instructie bij de type lampen.

Aan/uit schakelen

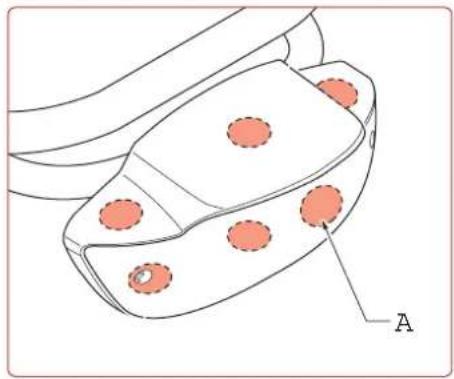

Druk op de knop (A) om de lamp aan of uit te schakelen.

Lichtbundel afstellen

Stel de stand van de lichtbundel af met moer (B).

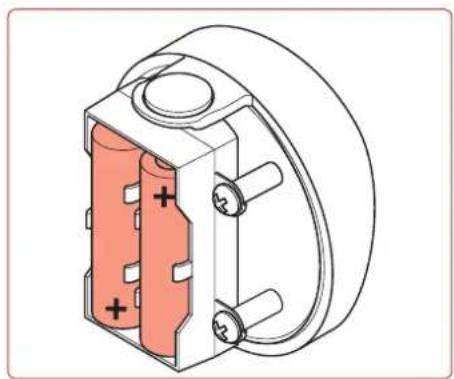

Batterijen vervangen

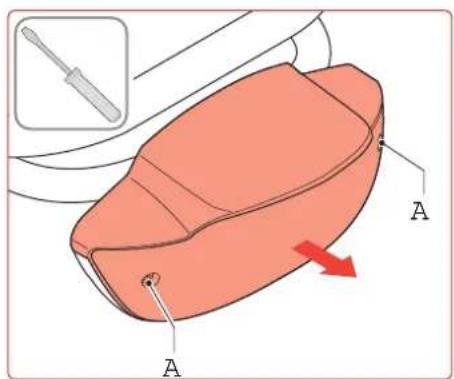

1. Draai de schroef (A) los.
2. Verwijder de voorzijde van de koplamp.

1. Vervang de batterijen. Let op de + en - polen.

Let op lege batterijen horen bij het chemisch afval.

Aan/uit schakelen met 'autoswitch'

Zet de schakelaar (A) op Aan, Uit of op Automatisch. In de stand Automatisch schakelt de lamp aan als het donker wordt en de fiets in beweging is.

Lichtbundel afstellen

Onder het afdekkapje (B) zit de moer (C) waarmee de stand van de lichtbundel van de koplamp afgesteld kan worden.

Logic Light 2 ^de1 versie

Aan/uit schakelen met 'autoswitch'

Zet de schakelaar (A) op Aan, Uit of op Automatisch. In de stand Automatisch schakelt de lamp aan als het donker wordt en de fiets in beweging is.

Lichtbundel afstellen

Stel de stand van de lichtbundel af met het wieltje (B)

Geïntegreerde koplamp in voorvork11.4

Aan/uit schakelen met 'autoswitch'

Zet de schakelaar (A) op Aan, Uit of op Automatisch. In de stand Automatisch schakelt de lamp aan als het donker wordt en de fiets in beweging is.

Lichtbundel afstellen

Stel de stand van de lichtbundel af met het wieltje (B)

Aan/uit schakelen

Druk op de knop (A) om de lamp aan of uit te schakelen.

Lichtbundel afstellen

Stel de stand van de lichtbundel af met moer (B).

Koplamp met batterijen11.6

Aan/uit schakelen

Druk op de knop (A) om de lamp aan of uit te schakelen.

Lichtbundel afstellen

Stel de stand van de lichtbundel af met moer (B).

Koplamp via (naaf)-dynamo11.7

Aan/uit schakelen

Druk op de knop (A) om de lamp aan of uit te schakelen.

Lichtbundel afstellen

Stel de stand van de lichtbundel af met moer (B).

Storingen verlichting11.8

Mogelijke oorzaak Mogelijke oplossing

De stroomdraad is onderbroken. Controleer de stroomdraad op

vastzitten aan de lamp en dynamo:•

roestvorming;•

vastzitten op de aansluitpunten van de •

spatborden;

een blank geschuurd stukje draad (kort-•

sluiting) of breuk.

Batterijen leeg. Vervang batterijen.

Verlichting achter12.

Typen achterverlichting

A Autoswitch met batterijen C Klassiek type achterlicht op spatbord met (inclusief reflector). (zie 12.1) draad.
B Klassiek type achterlicht op spatbord met batterijen (zie 12.2)

Bij modellen met een standlicht slaat de condensator wat energie op. Nadat u stopt blijft het licht hiermee nog even branden.

Autoswitch en batterijen12.1

AAN/UIT of AAN/UIT/AUTOMAAT met 'autoswitch'

In de stand Automatisch schakelt de lamp aan bij afwezigheid van licht en aanwezigheid van beweging.

• 1x drukken: automatische stand;
• 2x drukken: continu aan;
• 3x drukken: uit.

De switch (A) kan op de onderzijde, zijkant of op de reflector zelf zitten.

1. Draai de schroeven (A) los.
2. Verwijder het kapje.

1. Vervang de batterijen. Let op de + en - polen.

Let op lege batterijen horen bij het chemisch afval.

Klassiek type achterlicht met batterijen12.2

Aan/uit schakelen

De switch (A) kan op de onderzijde, zijkant of op de reflector zelf zitten.

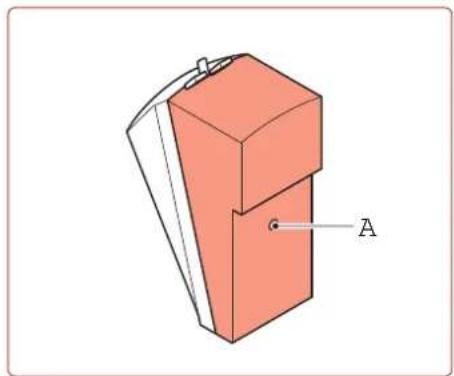

1. Draai de schroef (A) los.
2. Verwijder het kapje.

1. Vervang de batterijen. Let op de + en - polen.

Let op lege batterijen horen bij het chemisch afval.

Mogelijke oorzaak Mogelijke oplossing

De stroomdraad is onderbroken. Controleer de stroomdraad op
	vastzitten aan de lamp en dynamo;• roestvorming;• een blank geschuurd stukje draad (kort-• sluiting) of breuk.
Batterijen leeg. Vervang batterijen.

Standaard13.

Typen standaarden

A Enkele standaard (zie 13.1)
B Dubbele standaard (zie 13.2)

Verwijder boodschappen en neem kinderen uit de zitjes voordat u de fiets op de standaard plaatst. En andersom haal eerst de fiets van de standaard en plaats daarna kinderen in zitjes en boodschappen. Zo voorkomt u schade aan standaard en frame.

Afstellen enkele standaard13.1

Druk de knop (A) in en stel de lengte van de standaard af.

Afstellen dubbele standaard13.2

Druk de knoppen (A) in en stel de lengtes van de standaard af.

Om schade aan de schroefdraad of het loskomen tijdens het rijden te voorkomen moet het vastdraaien van bouten en moeren volgens vastgestelde aanhaalmomenten plaatsvinden. De gegevens in onderstaande tabel zijn algemene richtwaarden.

Item Aanhaalmoment [Nm]
Van de in de handleiding genoemde bouten en moeren.

Expanderbout stuur 20 - 25

Dynamobout + zelfborgende moer 10

Zadelpenbout M8 20 - 25

Zadelpenbout M10 25 - 30

Moer voor zadelpenstrop 15 - 20

Voorbouwbout M6 voor stuur 12 - 13

Ergo Matic stuurpen 25

Voorbouwbout M8 expander 15 - 20

Handvat ergonomisch 15 - 20

Let op bij het vastdraaien van bouten en moeren is de juiste kracht waarmee dit gebeurt zeer belangrijk. In verband met uw eigen veiligheid adviseren wij u uw dealer te raadplegen.
