Type product	Desinfector (reinigings- en desinfectieautomaat)
Model	Miele G 7782 CD
Programma's	Voorspoelen, DESIN vario TD, DESIN 93°C-3', DESIN 93°C-10', CHEM-DESIN 60°C-10', Drogen
Desinfectiemethoden	Thermisch (93°C) en chemo-thermisch (60°C) met desinfectiemiddel
Waterontharder	Ingebouwd, instelbaar tot 19 °d, regeneratie met speciaal zout (1-4 mm korrel)
Droogaggregaat	Ingebouwd, temperatuur instelbaar 55-95°C, droogtijd instelbaar tot 90 minuten
Doseersystemen	Voor reinigingsmiddel (poeder of vloeibaar met DOS-module C60), naspoelmiddel, desinfectiemiddel, neutralisatiemiddel
Elektrische aansluiting	230 V, 50 Hz, zekering 16 A, vereist aardlekschakelaar
Wateraansluiting	Koud water (leiding of demi-water), druk 2,5-10 bar, 3/4" schroefkoppeling
Afmetingen (bij benadering)	Breedte ≤ 90 cm, diepte ≤ 70 cm, hoogte ≤ 82 cm (voor onderbouw)
Toepassingsgebieden	Medische instrumenten en toebehoren in praktijken en klinieken (gynaecologie, urologie, KNO, anesthesie, OK)
Veiligheidskenmerken	Thermische beveiliging, deurvergrendeling tijdens programma, aardlekschakelaar vereist
Onderhoud	Zeefcombinatie reinigen, zoutreservoir vullen, doseerslangen jaarlijks vervangen, filters droogaggregaat vervangen
Geluidniveau	67 dB(A)
CE-markering	Volgens Richtlijn Medische Hulpmiddelen 93/42/EEG, klasse IIa

Veelgestelde vragen - G 7782 CD MIELE

Welke programma's heeft de Miele G 7782 CD?

De machine biedt de programma's: Voorspoelen, DESIN vario TD, DESIN 93°C-3', DESIN 93°C-10', CHEM-DESIN 60°C-10' en Drogen (aanvullend).

Hoe stel ik de waterontharder in?

Zet de machine uit, houd de toetsen S en ⚪ tegelijk ingedrukt, schakel in met I-0, druk op S, pas de tijdseenheid aan met ⚪ en bevestig met ◇. De waarde hangt af van de waterhardheid (zie tabel in de handleiding).

Hoe moet ik het chemisch desinfectiemiddel doseren?

Voor programma CHEM-DESIN 60°C-10 vul je het groene reservoir DESIN met desinfectiemiddel. Wanneer controlelampje brandt, bijvullen. Steek de sonde stevig in de opening.

Kan ik neutralisatiemiddel gebruiken?

Ja, programmeer de extra functie 'Tussenspoelen I met neutralisatiemiddeldosering' via het menu. Vul het rode reservoir DOS 10 met neutralisatiemiddel.

Hoe vaak moet ik de waterontharder regenereren?

Wanneer het controlelampje S brandt, is de ontharder verzadigd. Regeneer direct na het programma met speciaal grofkorrelig zout (1-4 mm).

Wat moet ik doen bij een storing in de watertoevoer?

Controleer of de waterkranen open zijn. Reinig de zeefjes in de toevoerslangen. Pomp het water af en herstart het programma.

Kan ik de droogtemperatuur aanpassen?

Ja, via de temperatuurschakelaar op het droogaggregaat (achter het inspectiepaneel) stel je de temperatuur in tussen 55°C en 95°C.

Welke reinigingsmiddelen zijn geschikt?

Gebruik alleen professionele reinigingsmiddelen voor reinigingsautomaten, aanbevolen door Miele. Geen huishoudelijke afwasmiddelen. Doseer poeder in het vakje of vloeistof met DOS-module C60.

Hoe vervang ik het grove filter van het droogaggregaat?

Trek het aanzuigdeksel los, verwijder het geperforeerde plaatje, verwissel het filter (gladde zijde naar achteren), plaats het plaatje terug en sluit de deksel (klik hoorbaar).

Is de machine veilig voor desinfectie van medische instrumenten?

Ja, de machine voldoet aan de Richtlijn Medische Hulpmiddelen (klasse IIa) en heeft programma's met thermische desinfectie op 93°C (reductiefactor 5 of 7) en chemo-thermische desinfectie op 60°C.

GEBRUIKSAANWIJZING G 7782 CD MIELE

Gebruiksaanwijzing desinfector G 7782 CD

Inhoud

Algemeen 3

Veiligheidsinstructies en waarschuwingen 5

Veiligheidsinstructies en waarschuwingen (uitneembaar) . . . . middenpagina's

Functiebeschrijving 9

Waterontharder instellen 10

Deur openen en sluiten 12

Toepassingsmogelijkheden 13

Naspoelmiddel doseren.... 17

-Het instellen van de dosering 17

Desinfectie- en neutralisatiemiddel doseren 18

Doseersystemen ontluchten / onderhoud 19

Reinigingsmiddel doseren 20

Programma kiezen 21

Programma-overzicht 22

In- en uitschakelen 24

• Programma kiezen 24
  -Aanvullend programma kiezen 24
• Programmaverloop 26
• Programma onderbreken 26

Extra functies programmeren 27

Waterontharder regenereren 29

Reiniging en onderhoud 31

Onderhoud droogaggregaat 33

-Het grove filter vervangen. 33
-Het bacteriefilter vervangen 33

Nuttige tips 34

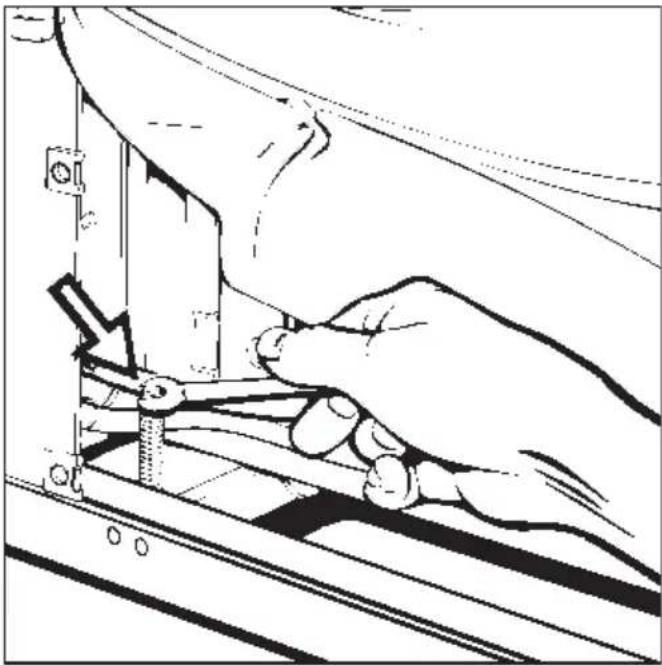

Plaatsing 35

Elektrische aansluiting 37

Wateraansluiting 39

Een bijdrage aan de bescherming van het milieu 42

1 Controlelampje "Storing water-toevoer/waterafvoer"
2 Controlelampje "Waterontharder regenereren"
3 Controlelampje "DOS" "Neutralisatiemiddel bijvullen" en/of "(vloeibaar) reinigingsmiddel bijvullen" (DOS-module C 60) (uitsluitend bij extern aangesloten DOS-module -speciaal toebehoor-)

4 Controlelampje "Chemisch desinfectiemiddel bijvullen"
5 Programmaverloop
6 Display
7 Deuropener
8 Aan/uit-toets (I-0)
9 Programmatoetsen

10 Reservoir voor desinfectiemiddel (DESIN -groen-) en neutralisatie-middel (DOS 10 -rood-)
11 Droogaggregaat (DA)
12 Zekering DA
13 Bedrijfsurenteller DA
14 Temperatuurschakelaar DA

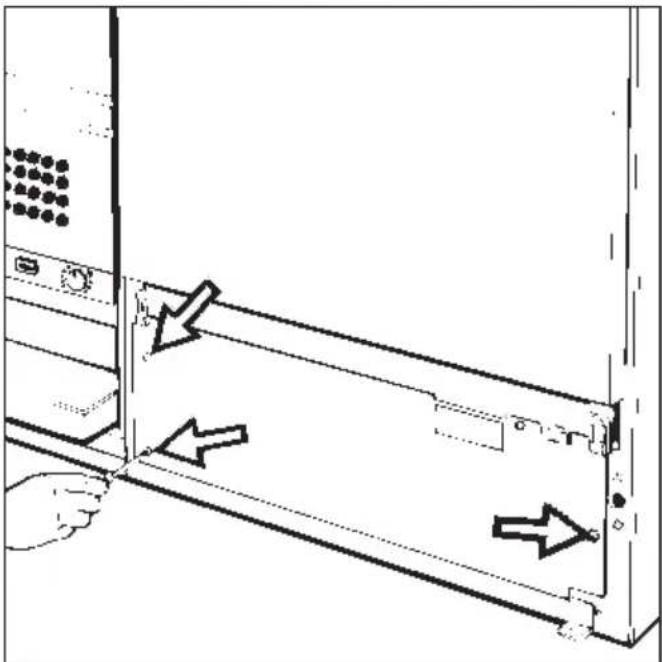

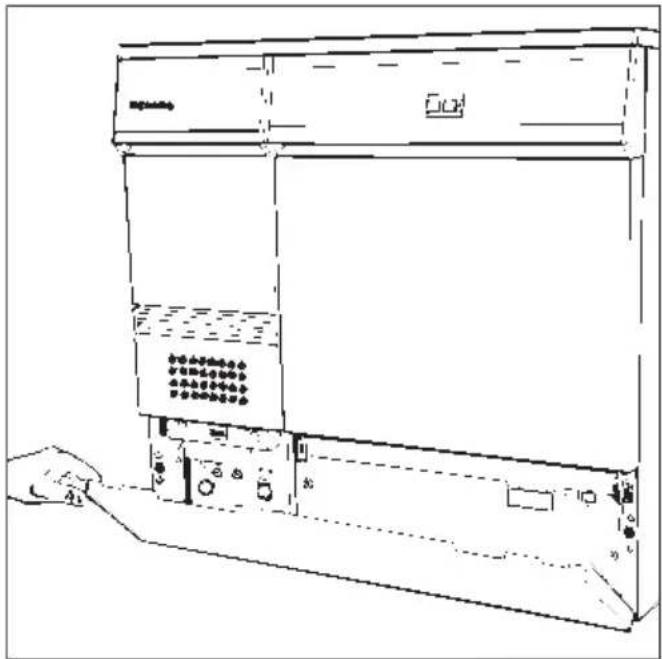

15 Inspectiepaneel
16 Doseervakje voor poedervormige reinigingsmiddelen

17 Reservoir voor vloeibare naspoelmiddelen met doseer-instelling
18 Niveau-indicator

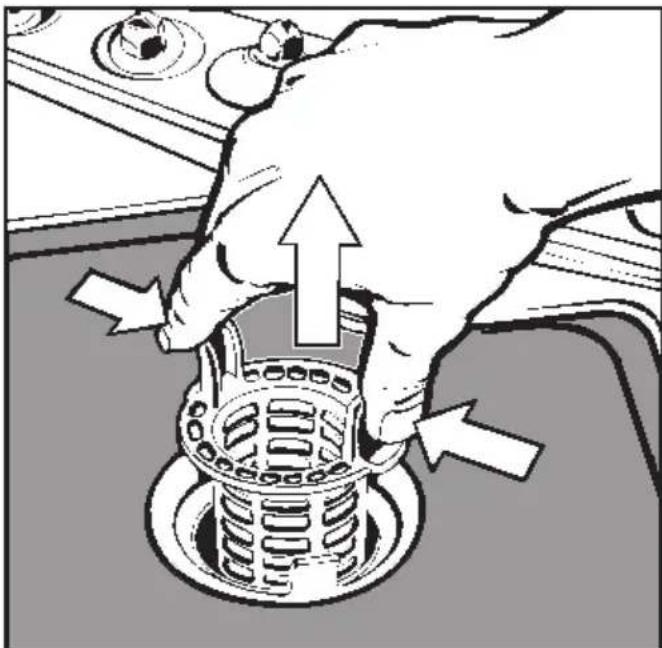

19 Zeefcombinatie
20 Aansluiting voor zoutreservoir (waterontharder)
21 Aansluiting voor DOS-module C 60 (blauw) -achterzijde-

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Door onjuist gebruik echter kunnen personen letsel oplopen en kan er materiële schade ontstaan. Lees deze gebruiksaanwijzing zorgvuldig door, voordat u het apparaat in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt hiermee onnodige schade aan het apparaat. Bewaar de gebruiksaanwijzing zorgvuldig!

Verantwoord gebruik

Deze desinfector is uitsluitend bestemd voor het gebruik dat is aangegeven in deze gebruiksaanwijzing. Ander gebruik is niet toegestaan en kan gevaarlijk zijn.

De reinigings- en desinfectieprogramma's zijn uitsluitend bedoeld voor medische hulpmiddelen die daarvoor door de desbetreffende fabrikant zijn vrijgegeven.

De fabrikant van de reinigingsautomaat kan niet aansprakelijk worden gesteld voor schade die is ontstaan door on-juist gebruik of foutieve bediening.

Neem de volgende veiligheidsinstructies in acht, zodat uw eigen veiligheid en die van anderen niet in gevaar komt!

Dit apparaat mag alleen door de Technische Dienst van Miele in gebruik worden genomen en onderhouden. Volgens het Besluit Medische Hulpmiddelen is regelmatig onderhoud aan te bevelen. In dit verband is een Miele-onderhoudscontract aan te raden.

Het apparaat mag niet worden op-gesteld in een explosiegevaarlijke ruimte. De ruimte dient tevens vorstvrij te zijn.

De elektrische veiligheid van dit apparaat is alleen gewaarborgd wanneer het is aangesloten op een aardingssysteem dat geïnstalleerd is volgens de geldende veiligheidsvoorschriften. Het is belangrijk dat u dit controleert en in geval van twijfel laat inspecteren door een vakman.

De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ont-staan door een ontbrekende of beschadigde aarddraad (bijvoorbeeld een elektrische schok).

- Een apparaat dat beschadigd is, kan uw veiligheid in gevaar brengen. Stel het apparaat meteen buiten werking en neem contact op met de Technische Dienst van Miele.

Reparaties mogen uitsluitend door de Technische Dienst van Miele worden uitgevoerd. Door ondeskundige reparaties kan de gebruiker grote risico's lopen.

Personeel dat het apparaat bedient, moet regelmatig worden geïinstrueerd. Laat het apparaat niet bedienen door personeel dat niet is geïinstrueerd.

Pas op bij het gebruik van vloeiba- re hulpmiddelen en additieven! Veel vloeibare middelen zijn bijtende stoffen. Gebruik in geen geval organi- sche oplosmiddelen in verband met ex- plosiegevaar. Neem de geldende veilig- heidsvoorschriften in acht. Draag een veiligheidsbril en handschoenen. Houdt u zich bij chemische hulpmidde- len aan de veiligheidsvoorschriften van de desbetreffende fabrikant!
Vermijd het inhaleren van stofdeeltjes van poedervormige middelen. Bij inwendig gebruik kunnen reinigingsmiddelen ernstige brandwonden in mond en keel veroorzaken of tot verstikking leiden!
Het water in de spoelruimte is geen drinkwater!
Ga nooit op de geopende deur zitten of staan. Het apparaat kan kantelen en beschadigd raken.
Zorg dat scherpe voorwerpen zo in de automaat worden geplaatst, dat dit geen risico's oplevert. Wees extra voorzichtig als dergelijke voorwerpen rechtop in de automaat worden gezet.
Pas op als u een hoge temperatuur instelt (70 °C - 95 °C). Er bestaat dan een groot gevaar voor verbrandingen! Laat de rekken en inzetten eerst afkoelen. Na afloop van het programma kan er heet water in bakjes en dergelijke zijn achtergebleven. Giet deze leeg in de spoelruimte.

Zet na het drogen met het droog-aggregaat de deur een tijdje open, zodat de instrumenten kunnen afkoelen.
Raak de verwarmingselementen niet meteen na het openen van de deur aan. U kunt zich eraan branden, ook nog minuten na afloop van een programma.
De reinigingsautomaat en de directe omgeving ervan mogen niet met water (waterslang of hogedrukreiniger) worden afgespoten.
Haal voor onderhoudswerkzaamhe- den altijd de spanning van het ap- paraat. Schakel het apparaat eerst uit en trek vervolgens de stekker uit het stopcontact, of schakel de hoofdscha- kelaar van de huisinstallatie uit.

Neem de volgende aanwijzingen in acht om schade aan apparaat en spoelgoed te voorkomen!

Tijdens een desinfectieprogramma mag de deur van de automaat niet worden geopend!
Een desinfectieprogramma mag niet worden onderbroken, omdat het desinfectieresultaat anders niet is gewaarborgd.
Moet een desinfectieprogramma toch worden onderbroken, dan moet het volledig worden herhaald! Zie ook de instructies in de rubriek "Programma onderbreken" van de gebruiksaanwijzing.

Let op! Het spoelgoed kan heet zijn. U kunt zich eraan branden.

De desinfectiestandaard van het desinfectieproces moet worden bewaakt. Daarom moet het desinfectieproces regelmatig meettechnisch worden gecontroleerd.

Het desinfectieprogramma "Thermische desinfectie" (DESIN 93 °C-3') - met 3 minuten inwerktijd - is alleen in bepaalde gevallen geschikt voor infectie-profylaxe. Let hierbij per geval op de vereisten.

Bij het programma "CHEM.-DESIN 60 °C-10" is het desinfectiemiddel bepalend voor de desinfecterende werking. De desinfectieparameters moeten overeenstemmen met het advies van de producent van het desinfectiemiddel. Voor de uitvoering van het chemo-thermische procédé is de gebruiker verantwoordelijk.

Gebruik alleen reinigingsmiddelen voor professionele reinigingsautomaten die door Miele zijn getest en aanbevolen. Gebruik van andere reinigingsmiddelen kan schade aan de automaat en het spoelgoed veroorzaken.

Voorbehandeling (bijvoorbeeld met reinigings- of desinfectiemiddelen), maar ook bepaalde vervuilingen en sommige reinigingsmiddelen kunnen schuim veroorzaken. Schuim kan het resultaat van de reiniging of desinfectie verminderen.

Wanneer voor een bepaalde toe-passing een chemisch hulpmiddel (bijvoorbeeld een reinigingsmiddel) wordt aanbevolen, betekent dit niet dat de fabrikant van het apparaat ook aansprakelijk is voor het effect van het chemische middel op het spoelgoed.

Houd er rekening mee dat veranderingen in formules en opslagvoorschriften die niet afkomstig zijn van de fabrikant van de chemische middelen het resultaat kunnen beïnvloeden.

Let bij gebruik van reinigingsmiddelen en speciale producten altijd op de aanwijzingen van de fabrikant. Gebruik het reinigingsmiddel alleen voor toepassingen die door de fabrikant worden aangegeven. Hiermee voorkomt u materiaalschade en eventuele heftige chemische reacties (bijvoorbeeld een gasexplosie).

Dit apparaat is uitsluitend bestemd voor gebruik met water en additieve reinigingsmiddelen. Het mag niet met organische oplosmiddelen worden gebruikt, omdat er dan explosiegevaar bestaat. Er bestaan overigens ook veel organische oplosmiddelen waarbij geen explosiegevaar bestaat, maar waarbij andere problemen kunnen optreden, zoals aantasting van rubber en/of kunststof.

Bij toepassingen waarbij zeer strenge eisen aan het resultaat worden gesteld, moet u de voorwaarden voor het reinigingsproces (reinigingsmiddel, waterkwaliteit, etc.) van te voren afstemmen met Miele.

Als er bijzonder hoge eisen worden gesteld aan het reinigings- en naspoelproces (bijvoorbeeld bij chemische analyse of speciale industriële producten) moet de kwaliteit regelmatig door de gebruiker worden gecontroleerd.
De speciale inzetten mogen uitsluitend worden gebruikt voor de doeleinden die in de gebruiksaanwijzing worden aangegeven.
Alle schalen, bakjes en dergelijke moeten geleegd worden vóórdat ze in de automaat worden geplaatst.
Verwijder resten van oplosmidde- len en zuren, met name zoutzuur en chloridehoudende oplossingen, van het spoelgoed vóórdat u het in de auto- maat plaatst. Dit geldt ook voor stoffen die corrosie kunnen veroorzaken. Oplosmiddelen in verbinding met vuil mogen slechts in sporenhoeveelheid aanwezig zijn. Dit geldt met name voor gevarenklasse A1.
Om schade door corrosie te vermijden, mag de roestvrijstalen ommanteling niet in contact komen met zoutzuurhoudende oplossingen en dampen.
Neem de installatie-instructies in de gebruiksaanwijzing en de installatiehandleiding in acht.

Gebruik van toebehoren

Voor speciale toepassingen mo-gen alleen Miele-toebehoren wor-den aangesloten. Informeer bij de Tech-nische Dienst van Miele Nederland B.V. naar de typenummers.

Het afdanken van het apparaat

Maak afgedankte apparaten onbruikbaar. Trek de stekker uit de contactdoos en knip de kabel door. Verwijder met het oog op de veiligheid en het milieu alle resten reinigingsmiddel. Neem hierbij de veiligheidsinstructies in acht. Draag een veiligheidsbril en handschoenen!

Maak het slot van de deur onbruikbaar, zodat kinderen zich niet in het apparaat kunnen opsluiten. Verwijder hiertoe de vergrendelingspin (2 kruiskop-schroeven boven de deur).

Informeer bij de gemeentelijke reini- gingsdienst naar de verdere verwer- kingsprocedures voor afgedankte ap- paraten.

De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door het niet opvolgen van deze veiligheidsinstructies en waarschuwingen.

De G 7782 CD is een desinfector en reinigingsautomaat bestemd voor het automatisch reinigen van instrumentarium en toebehoren van praktijken en klinieken.

Voor de verschillende toepassingsgebieden (zoals gynaecologie, urologie, KNO, anesthesia en OP) zijn tal van rekken en inzetten verkrijgbaar.

De instrumenten en utensiliën kunnen thermisch op 93 °C-10' of 93 °C-3' en chemo-thermisch op 60 °C-10' met toevoeging van desinfectiemiddel worden gedesinfecteerd en gereinigd. De desinfectieprogramma's zijn bactericide dan wel virucide en afgestemd op de thermostabiliteit van de instrumenten. In principe hebben de thermische procédés de voorkeur, omdat daarmee een hogere desinfectiegraad wordt bereikt.

De instrumenten kunnen zonder voor- behandeling in de desinfector worden geplaatst.

Het Robert Koch-Instituut (RKI) in Berlijn (instituut voor infectieziekten en niet overdraagbare ziekten) heeft voor Duitsland de "Desinfectie van instrumenten in reinigingsautomaten" met de desinfectieparameters 93 °C, inwerktijd 10 minuten (werkingsgebieden A en B) geregistreerd onder rubriek 3.2.4, §10c BSeuchG. Deze parameters komen overeen met een reductie van \~10 ^7 respectievelijk een reductiefactor 7. De desinfectieparameters 93 °C, inwerktijd 3 minuten, komen overeen met een reductie van \~10 ^5 respectievelijk reductiefactor 5.

Met betrekking tot het werkingsgebied wordt bij deze automaat het volgende onderscheid gemaakt:

A = geschikt voor het doden van vegetatieve bacteriële kiemen inclusief mycobacteriën, alsmede schimmels inclusief sporen daarvan.

B = geschikt voor de inactivering van virussen (inclusief HBV en HIV).

Bij chemo-thermische desinfectie (60 °C-10' en een desinfectiemiddel-concentratie van 1%) is het resultaat overeenkomstig de gegevens van de desinfectiemiddelfabrikant.

Naspoelen met leidingwater of demi-water hoort bij de extra instelbare functies (zie "Extra functies programme-ren"). N.B.: Demi-water = gedemineraliseerd water.

De automaat is standaard voorzien van een droogaggregaat en een wateront- harder.

Wanneer de waterhardheid hoger is dan 6 °d moet het water worden onthard om kalkafzetting op de instrumenten en in het apparaat te vermijden.

De ingebouwde waterontharder kan alleen optimaal functioneren als deze:

1. op de juiste wijze is ingesteld
2. direct met zout geregenereerd wordt zodra het controlelampje S oplicht.

Als u het apparaat voor het eerst gebruikt, moet de waterontharder worden ingesteld op de hardheid van het water.

Informeer bij het waterleidingbedrijf naar de waterhardheid in uw omgeving.

Waterontharder instellen

De waterontharder heeft 18 tijdseenhe- den en een 0-stand. De standaardin- stelling is 8, wat overeenkomt met 19 °d. Als uw leidingwater harder of zachter is dan 19 °d:

■ verandert u de tijdseenheid (zie tabel) met de toetsen op het bedieningspaneel.

■ Druk de toetsen en tegelijkertijd in, houd ze ingedrukt en schakel daarbij de automaat in met de Aan/Uit-toets "I-0". In het display verschijnt dan "P...".
■ Druk op de toets S. De "P" verdwijnt. Op het display verschijnt tijds-eenheid "0". Deze kan nu worden aangepast. Dit gebeurt als volgt.
■ Druk zo vaak op toets ⚪, totdat de gewenste waarde in het display verschijnt.
■ Druk op toets ◆. In het display verschijnt "SP".
■ Druk nogmaals op toets ◇. De tijds-eenheid wordt in het geheugen op-geslagen. Op het display wordt niets meer aangegeven.
■ De automaat is klaar voor gebruik.

Als de hardheid van uw leidingwater constant onder 6 °d ligt:

■ stelt u tijdseenheid "0" in.

Het controlelampje S gaat dan niet branden en de waterontharder hoeft niet te worden geregenereerd.

Waterontharder regenereren: zie bladzijde 29.

Deur openen o

■ Druk op de deuropener totdat u weerstand voelt, pak tegelijk de greep vast en open de deur.

Tijdens een programma mag de deur alleen in noodgevallen worden geopend, bijvoorbeeld als de inhoud rammelt (zie "Programma onderbreken").

Raak de verwarmingselementen niet meteen na het openen van de deur aan. U kunt zich eraan branden, ook nog minuten na afloop van een programma.

Deur sluiten

■ Klap de deur omhoog en druk deze dicht totdat de deur vastklikt. Druk daarbij niet op de deuropener.

De desinfector kan worden voorzien van twee rekken (bovenrek en onderrek). Al naar gelang de te reinigen utensiliën kunnen deze worden voorzien van verschillende inzetten of worden vervangen door andere speciale rekken. Er zijn zoveel mogelijkheden dat deze hier niet allemaal afgebeeld kunnen worden. Er zal slechts op enkele toepassingen worden ingegaan.

Instrumentarium met lange en/of smalle holle ruimten moet van binnen goed doorspoeld kunnen worden.

Spoelgoed inruimen

Voorbereiden

Maak alle voorwerpen leeg voordat u ze in de desinfector plaatst (neem hierbij de geldende voorschriften in acht).

Er mogen geen zuurresten of oplosmiddelen, vooral geen zoutzuur en chloride, in de spoelruimte terecht-komen.

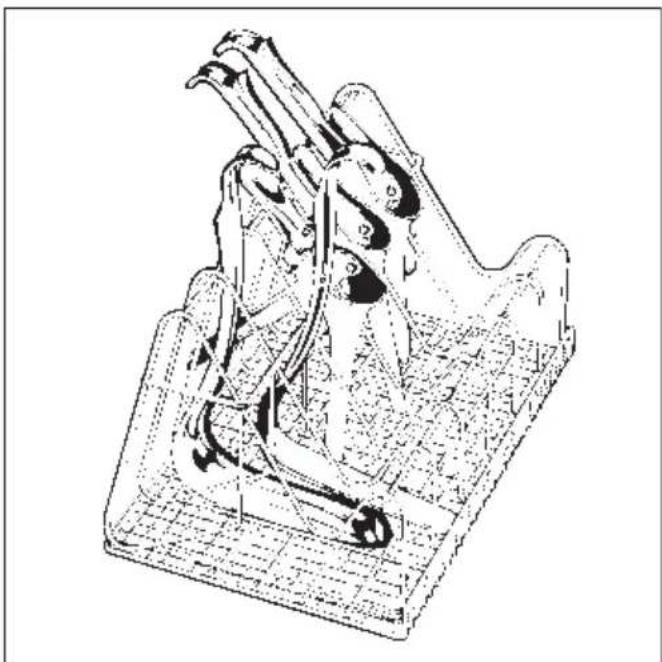

Instrumenten in de automaat zetten

Het instrumentarium kan "droog" worden bewaard en na gebruik op de patiënt 5 tot 6 uur in de desinfector worden opgeslagen, voordat deze wordt aangezet.

Let op

■ Zet het spoelgoed altijd zo in de rekken, dat het aan alle kanten door het water kan worden bereikt. Alleen dan kan het goed schoon worden.

■ Plaats de te reinigen instrumenten zo dat de delen elkaar niet afdekken.
■ Plaats holle instrumenten met de openingen naar beneden in de bijbehorende inzetten, zodat het water er goed bij kan.
■ Plaats spoelgoed met een diepe bodem zo veel mogelijk schuin in het rek, zodat het water eraf kan lopen.
■ Plaats hoog, smal spoelgoed in het midden van de rekken, zodat het goed door het water kan worden bereikt.
■ Wagens en rekken met adapter moeten goed aansluiten (zie de volgen-de pagina).
■ De sproeiarmen mogen niet door te hoog of naar beneden uitstekend spoelgoed worden geblokkeerd. Controleer dit door de sproeiarmen handmatig een keer rond te draaien.
■ Om corrosie te voorkomen, wordt aanbevolen uitsluitend degelijk instrumentarium van roestvrij staal te gebruiken.
■ Reinig temperatuurgevoelig instrumentarium alleen met het programma "CHEM-DESIN 60 °C-10".
■ Wegwerpinstrumenten mogen absoluut niet in de automaat worden gereinigd!
■ Direct na het einde van het programma moet de deur van de automaat gedurende 10 - 15 minuten circa 10 cm worden geopend. Alleen zo bereikt u door de nog aanwezige warmte een goed droogresultaat en voorkomt u corrosie.

■ Wanneer na verloop van tijd verkleuringen en corrosievlekken op de instrumenten verschijnen (met name op de scharnierende delen), kunt u een extra dosering neutralisatiemiddel (refresh) in programmafase 4 programmeren (zie de rubrieken "Neutralisatiemiddel doseren" en "Extra functies programmeren").
Als dit niet het gewenste resultaat oplevert, neem dan contact op met de Technische Dienst van Miele Nederland B.V.
■ Starre endoscopen moeten voor het reinigen volgens de aanwijzingen van de fabrikant worden gedemon- teerd. De kappen en afsluitingen moeten worden gedemonteerd en de kranen opengezet, zodat de kanal- len kunnen worden doorgespoeld. De maximale lengte is 50 cm. Het thermische behandelingsprogramma is geschikt voor lenzen, lichtkabels en dergelijke. Raadpleeg in geval van twijfel de fabrikant.
■ Neutralisatiemiddel kan schadelijk zijn voor de dunne chroomlaag in oortrechters.
■ Vernikkelde instrumenten en instrumenten van geëloxeerd aluminium zijn niet geschikt voor reiniging in de desinfector.
■ Voor een aantal instrumenten is het mogelijk een naspoelmiddel te gebruiken. Bij chirurgische instrumenten dient uitsluitend met demi-water te worden nagespoeld.
■ Het is niet mogelijk een onderhoudsmiddel (instrumentenmelk) in de automaat te doseren.

Belangrijk

De verende watertoevoer-adapter van de rekken en injectorwagens moet bij het inschuiven in de desinfector goed aansluiten. Daarom moet de adapter 4-5 mm hoger zijn ingesteld dan de watertoevoer in de machine.

Is dat niet het geval, dan kunt u de adapter als volgt verstellen:

■ Draai de klemring los.
■ Schuif de adapter omhoog (4-5 mm hoger dan de watertoevoer in de automaat) en draai de klemring weer vast.

Rekken en inzetten moeten overeen- komstig de toepassing worden uitge- zocht.

Indelingsvoorbeelden: zie de volgen- de bladzijden.

Indelingsvoorbeelden:

O 177 Bovenrek/injector voor diverse doeleinden. Plaats KNO-canulen met de aansluiting in het siliconenrubber.

E 327 OP-wagen/leeg
Voor zeefschalen op twee niveaus.

E 416 Inzet 1/4
Inzetstuk voor gynaecologische specu-la. Plaatsen zoals op de afbeelding.

E 417 Inzet 2/5
Voor neus- en oorspecula. Plaatsen volgens de afbeelding, zodat de specula tijdens het spoelen geopend blijven.

E 435 AN-wagen voor diverse doeleinden DA

Bovenrek verstellen

Deze automaat kan worden voorzien van verstelbare bovenrekken (instelbaar op 3 standen met telkens 2 cm hoogteverschil). De standaardinstelling van het bovenrek is de middelste stand.

In het bovenrek passen dan bijvoorbeeld:

■ instrumenten tot circa 19 cm hoogte, in het onderrek:
■ instrumenten tot circa 25 cm hoogte.

Voor de andere standen kunt u onderstaande tabel raadplegen.

Stand bo-venrek	Hoogte bo-venrek in cm	Hoogte on-derrek in cm
Boven	17 27
Midden	19 25
Onder	21 23

Verstellen van het bovenrek

■ Trek het bovenrek tot de aanslag naar voren en til het van de rails.
■ Schroef de rolhouders aan weerszijden van het rek los met sleutel 7 en verplaats ze.

In de deur bevindt zich een reservoir voor vloeibare middelen met een inhoud van ca. 200 ml. Met dit reservoir kunt u automatisch een geschikt vloeibaar naspoelmiddel doseren (bijvoorbeeld Mielclear).

Naspoelmiddelreservoir vullen

■ Schroef de afsluitdop los.

■ Vul het naspoelmiddel bij totdat de niveau-indicator (zie pijl) donker van kleur is. Gebruik eventueel een trechter.
■ Schroef de afsluitdop dicht en verwijder wat u eventueel gemorst heeft.

Naspoelmiddel bijvullen

De niveau-indicator voor het naspoel-middel geeft de stand van het reservoir aan. Wanneer de donkere kleur van de niveau-indicator verdwijnt, moet het reservoir worden bijgevuld.

Het instellen van de dosering

Het schuifje in de opening van het reservoir kan worden ingesteld op een stand tussen 1 en 6 (1-6 ml). De standaardinstelling is 3 (3 ml).

■ Als het instrumentarium vlekken vertoont, zet u het schuifje op een hogere stand, zie afbeelding.
■ Als er strepen en sluiers verschijnen, kiest u een lagere stand.

Chemisch desinfectiemiddel doseren

Voor het programma "CHEM-DESIN 60 °C-10" moet in programmafase 3 een geschikt, niet-schuimend desinfectiemiddel worden toegevoegd.

Als op het bedieningspaneel het contro- lelampje 📁 gaat branden:

■ vult u het reservoir DESIN (groen) met desinfectiemiddel of u vervangt het reservoir.

■ Daarna steekt u de sonde stevig in de opening van het reservoir (let op de kleuraanduiding).

Omdat het reservoir niet helemaal leeg mag raken, moet het op tijd worden bijgevuld.

Neutralisatiemiddel doseren

Wanneer verkleuringen en corrosievlekken op het instrumentarium verschijnen, vooral bij de scharnierende delen, kunt u deze in programmafase 4 met speciale zuren verwijderen (neem indien nodig contact op met Miele Nederland B.V.).

Belangrijk: Via "Extra functies programmeren" moet u het programma op "Tussenspoelen I met neutralisatiemiddeldosering" instellen.

Als op het bedieningspaneel het contro-lelampje "DOS" gaat branden:

■ vult u het reservoir DOS 10 (rood) met neutralisatiemiddel of u vervangt het reservoir.
■ Daarna steekt u de sonde stevig in de opening van het reservoir (zie de afbeelding hiernaast en let op de kleuraanduiding).

Belangrijk: Het controlelampje "DOS" gaat ook branden, wanneer het reservoir voor vloeibaar reinigingsmiddel leeg is (DOS-module C 60 - speciaal toebehoor-).

Omdat het reservoir niet helemaal leeg mag raken, moet het op tijd worden bijgevuld.

Doseersystemen ontluchten

Voor het eerste gebruik of wanneer een reservoir niet tijdig is bijgevuld, moet het doseersysteem voor vloeibare middelen (behalve "Naspoelmiddel") worden ontlucht.

■ Druk op de toets I-0.
■ Zet de doseerschakelaar van de DOS-module op "10" (alleen als u schakelaar "B" gebruikt).

Schakelaar "A": doseersysteem voor chemische desinfectie (zie afbeelding).

Schakelaar "B": doseersysteem voor reinigingsmiddel (speciaal toebehoor DOS-module C 60).

Schakelaar "C": doseersysteem voor neutralisatiemiddel (C bevindt zich op de rechter zijkant van het paneel).

■ De schakelaars "A" en/of "B" moeten gedurende 3 ^1 /2 minuut worden ingedrukt en schakelaar "C" gedurende 6 ^1 /2 minuut. Doe dit met een spits voorwerp. De deur moet hiervoor worden geopend.

Na elke keer ontluchten, moet u controleren of de spoelruimte nog restanten reinigingsmiddel bevat. Verwijder deze als volgt:

■ Kies het programma ⊥ "VOORSPOELEN".

Als het doseersysteem voor het reini-gingsmiddel (DOS-module C60) is ont-lucht, gaat u als volgt te werk:

■ Stel de te doseren hoeveelheid voor het normale reinigingsprocédé in. Zie hiervoor de gebruiksaanwijzing van de DOS-module.

Hierna is het doseersysteem met het desbetreffende middel gevuld en klaar voor gebruik.

Onderhoud aan de doseersystemen

Voor een optimale werking is regelmatig onderhoud noodzakelijk. De onderhoudswerkzaamheden mogen alleen door de Technische Dienst van Miele worden verricht.

Eéns per jaar/anderhalf jaar

- dient u de slangen in de reservoirs c.q. DOS-modules te vervangen.

Reinigingsmiddel doseren

Gebruik uitsluitend reinigingsmiddelen voor speciale reinigingsautomaten. Gebruik nooit middelen voor huishoudelijke afwasautomaten!

Wij raden u aan om vloeibaar reini- gingsmiddel te doseren met de DOS- module C 60 (speciaal toebehoor).

Wanneer u niet met een vloeibaar reinigingsmiddel werkt, doe dan voor het programma "DESIN vario TD" poeder-vormig reinigingsmiddel in het daar- voor bestemde reservoir (uitzonderingen zie "Programma's DESIN..." op de volgende bladzijde).

■ Druk de afsluitknop van het klepje naar voren (in de richting van de pijl). Het klepje springt open (na een spoelprogramma is het klepje al open).

■ Doseer het reinigingsmiddel in het vakje.

Dosering: ca. 3 g/l, dat wil zeggen ca. 30 g per lading.

Let op de aanwijzingen van de fabrikant van het reinigingsmiddel!

■ Sluit het klepje weer.

Programma's "DESIN 93 °C-3', DESIN 93 °C-10' en CHEM-DESIN 60 °C-10'":

■ Wanneer u niet met een vloeibaar reinigingsmiddel werkt, doseer dan poedervormig reinigingsmiddel op de binnenkant van de deur.

Bij de keuze van het reinigingsmiddel moet, ook uit milieu-overwegingen, met de volgende criteria rekening worden gehouden:

■ Welke alkaliteit is voor het oplossen van het reinigingsprobleem nodig?
■ Is er actieve chloor nodig voor desinfectie of oxidatie (pigmentverwijdering)?
■ Zijn tensiden speciaal voor dispersie en emulgatie nodig?
■ Voor de thermische desinfectieprogramma's moet een geschikt mild-alkalisch en chloorvrij reinigingsmiddel worden gebruikt.

Bij bepaalde verontreinigingen moet u soms andere samenstellingen van reini-gings- en hulpmiddelen gebruiken. Neem in een dergelijk geval contact op met Miele Nederland B.V. te Vianen.

Let op!

De automaat kan desgewenst ook van een doseersysteem voor vloeibare reini-gingsmiddelen worden voorzien (DOS-module C 60). Deze wordt extern aan-gebracht.

Bij de DOS-module is een aparte gebruiksaanwijzing en montagehandleiding gevoegd.

Wees voorzichtig met vloeibare hulpmiddelen en additieven! Dit kunnen bijtende of irriterende stoffen zijn. Neem de veiligheidsvoorschriften in acht! Draag een bril en handschoenen!

Programma kiezen

Laat de keuze van het programma altijd afhangen van het soort spoelgoed en de mate van verontreiniging.

In het programma-overzicht op de volgende pagina worden de verschillende programma's en de toepassingsmogelijkheden daarvan beschreven.

Programma-overzicht

Programma Toep	passing Reinigingsmiddel	(indien geen vloeibaar middel)
		Let op de aanwijzingen van de fabrikant!
⊥ VOOR-SPOELEN	Voor sterk vervuild instrumentarium dat bijvoorbeeld in desinfectieoplossingen heeft gelegen (gaat schuimvorming tegen).
DESIN vario TD	Voor het verwijderen van vervuilingen met proteinen (bloed, secretie) en thermisch desinfecteren op 93 °C met 10 minuten temperatuurstop. Ook voor instrumentarium dat gevoelig is voor chemische middelen en temperatuurschommelingen.	30 gram in het vakje voor poedervormige reinigingsmid-delenDoseer bij voorkeur vloeibaar reinigingsmiddel (mild alkalisch) met DOS-module C 60.
DESIN 93 °C-3'	Voor reiniging en thermische desinfectie op een temperatuur van 93 °C met 3 minuten temperatuurstop. Reductiefactor ca. 5.	30 gram rechts op de binnenkant van de deur.
DESIN 93 °C-10'	Voor het reinigen en thermisch desinfecteren op 93 °C met 10 minuten temperatuurstop. Desinfectiewerking AB volgens het RKI. Reductiefactor ca. 7.	30 gram rechts op de binnenkant van de deur.
CHEM-DESIN 60 °C-10'	Voor de reiniging en desinfectie van temperatuurgevoelige instrumenten op 60 °C met 10 minuten temperatuurstop bij een concentratie desinfectiemiddel van 1% (volgens advies fabrikant).	30 gram rechts op de binnenkant van de deur.

Voor de gebruiker:

■ Haal deze pagina's uit de gebruiksaanwijzing en bevestig ze duidelijk zichtbaar voor het bedienend personeel in de directe omgeving van het apparaat.
■ Zorg ervoor dat het bedienend personeel op de hoogte is van deze veiligheids-instructies en waarschuwingen en deze ook in acht neemt.

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Door onjuist gebruik echter kunnen personen letsel oplopen en kan er materiële schade ontstaan. Lees deze gebruiksaanwijzing zorgvuldig door, voordat u het apparaat in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt hiermee onnodige schade aan het apparaat. Bewaar de gebruiksaanwijzing zorgvuldig!

Verantwoord gebruik

Deze desinfector is uitsluitend bestemd voor het gebruik dat is aangegeven in deze gebruiksaanwijzing. Ander gebruik is niet toegestaan en kan gevaarlijk zijn.

De reinigings- en desinfectieprogramma's zijn uitsluitend bedoeld voor medische hulpmiddelen die daarvoor door de desbetreffende fabrikant zijn vrijgegeven.

De fabrikant van de reinigingsautomaat kan niet aansprakelijk worden gesteld voor schade die is ontstaan door on-juist gebruik of foutieve bediening.

Neem de volgende veiligheidsinstructies in acht, zodat uw eigen veiligheid en die van anderen niet in gevaar komt!

Dit apparaat mag alleen door de Technische Dienst van Miele in gebruik worden genomen en onderhouden. Volgens het Besluit Medische Hulpmiddelen is regelmatig onderhoud aan te bevelen. In dit verband is een Miele-onderhoudscontract aan te raden.

Het apparaat mag niet worden op-gesteld in een explosiegevaarlijke ruimte. De ruimte dient tevens vorstvrij te zijn.

De elektrische veiligheid van dit apparaat is alleen gewaarborgd wanneer het is aangesloten op een aardingssysteem dat geïnstalleerd is volgens de geldende veiligheidsvoorschriften. Het is belangrijk dat u dit controleert en in geval van twijfel laat inspecteren door een vakman. De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ont-staan door een ontbrekende of beschadigde aarddraad (bijvoorbeeld een elektrische schok).

Een apparaat dat beschadigd is, kan uw veiligheid in gevaar brengen. Stel het apparaat meteen buiten werking en neem contact op met de Technische Dienst van Miele.

Reparaties mogen uitsluitend door de Technische Dienst van Miele worden uitgevoerd. Door on- deskundige reparaties kan de gebruiker grote risico's lopen.

Personeel dat het apparaat bedient, moet regelmatig worden geïnstrueerd. Laat het apparaat niet bedienen door personeel dat niet is geïnstrueerd.

Pas op bij het gebruik van vloeiba- re hulpmiddelen en additieven! Veel vloeibare middelen zijn bijtende stoffen. Gebruik in geen geval organi- sche oplosmiddelen in verband met ex- plosiegevaar. Neem de geldende veilig- heidsvoorschriften in acht. Draag een veiligheidsbril en handschoenen. Houdt u zich bij chemische hulpmidde- len aan de veiligheidsvoorschriften van de desbetreffende fabrikant!

Vermijd het inhaleren van stofdeeltjes van poedervormige middelen. Bij inwendig gebruik kunnen reinigingsmiddelen ernstige brandwonden in mond en keel veroorzaken of tot verstikking leiden!

Het water in de spoelruimte is geen drinkwater!

Ga nooit op de geopende deur zitten of staan. Het apparaat kan kantelen en beschadigd raken.

Zorg dat scherpe voorwerpen zo in de automaat worden geplaatst, dat dit geen risico's oplevert. Wees extra voorzichtig als dergelijke voorwerpen rechtop in de automaat worden gezet.

Pas op als u een hoge temperatuur instelt (70 °C - 95 °C). Er bestaat dan een groot gevaar voor verbrandingen! Laat de rekken en inzetten eerst afkoelen. Na afloop van het programma kan er heet water in bakjes en dergelijke zijn achtergebleven. Giet deze leeg in de spoelruimte.

Zet na het drogen met het droog-aggregaat de deur een tijdje open, zodat de instrumenten kunnen afkoelen.

Raak de verwarmingselementen niet meteen na het openen van de deur aan. U kunt zich eraan branden, ook nog minuten na afloop van een programma.

De reinigingsautomaat en de directe omgeving ervan mogen niet met water (waterslang of hogedrukreiniger) worden afgespoten.

Haal voor onderhoudswerkzaamhe- den altijd de spanning van het ap- paraat. Schakel het apparaat eerst uit en trek vervolgens de stekker uit het stopcontact, of schakel de hoofdscha- kelaar van de huisinstallatie uit.

Neem de volgende aanwijzingen in acht om schade aan apparaat en spoelgoed te voorkomen!

Tijdens een desinfectieprogramma mag de deur van de automaat niet worden geopend!

Een desinfectieprogramma mag niet worden onderbroken, omdat het desinfectieresultaat anders niet is gewaarborgd.

Moet een desinfectieprogramma toch worden onderbroken, dan moet het volledig worden herhaald! Zie ook de instructies in de rubriek "Programma onderbreken" van de gebruiksaanwijzing.

Let op! Het spoelgoed kan heet zijn. U kunt zich eraan branden.

De desinfectiestandaard van het desinfectieproces moet worden bewaakt. Daarom moet het desinfectieproces regelmatig meettechnisch worden gecontroleerd.

Het desinfectieprogramma "Thermische desinfectie" (DESIN 93 °C-3') - met 3 minuten inwerktijd - is alleen in bepaalde gevallen geschikt voor infectie-profylaxe. Let hierbij per geval op de vereisten.

Bij het programma "CHEM.-DESIN 60 °C-10" is het desinfectiemiddel bepalend voor de desinfecterende werking. De desinfectieparameters moeten overeenstemmen met het advies van de producent van het desinfectiemiddel. Voor de uitvoering van het chemo-thermische procédé is de gebruiker verantwoordelijk.

Gebruik alleen reinigingsmiddelen voor professionele reinigingsautomaten die door Miele zijn getest en aanbevolen. Gebruik van andere reinigingsmiddelen kan schade aan de automaat en het spoelgoed veroorzaken.

Voorbehandeling (bijvoorbeeld met reinigings- of desinfectiemiddelen), maar ook bepaalde vervuilingen en sommige reinigingsmiddelen kunnen schuim veroorzaken. Schuim kan het resultaat van de reiniging of desinfectie verminderen.

Wanneer voor een bepaalde toe-passing een chemisch hulpmiddel (bijvoorbeeld een reinigingsmiddel) wordt aanbevolen, betekent dit niet dat de fabrikant van het apparaat ook aansprakelijk is voor het effect van het chemische middel op het spoelgoed. Houd er rekening mee dat veranderingen in formules en opslagvoorschriften die niet afkomstig zijn van de fabrikant van de chemische middelen het resultaat kunnen beïnvloeden.

Let bij gebruik van reinigingsmiddelen en speciale producten altijd op de aanwijzingen van de fabrikant. Gebruik het reinigingsmiddel alleen voor toepassingen die door de fabrikant worden aangegeven. Hiermee voorkomt u materiaalschade en eventuele heftige chemische reacties (bijvoorbeeld een gasexplosie).

Dit apparaat is uitsluitend bestemd voor gebruik met water en additieve reinigingsmiddelen. Het mag niet met organische oplosmiddelen worden gebruikt, omdat er dan explosiegevaar bestaat. Er bestaan overigens ook veel organische oplosmiddelen waarbij geen explosiegevaar bestaat, maar waarbij andere problemen kunnen optreden, zoals aantasting van rubber en/of kunststof.

Bij toepassingen waarbij zeer strenge eisen aan het resultaat worden gesteld, moet u de voorwaarden voor het reinigingsproces (reinigingsmiddel, waterkwaliteit, etc.) van te voren afstemmen met Miele.
Als er bijzonder hoge eisen worden gesteld aan het reinigings- en naspoelproces (bijvoorbeeld bij chemische analyse of speciale industriële producten) moet de kwaliteit regelmatig door de gebruiker worden gecontroleerd.
De speciale inzetten mogen uitsluitend worden gebruikt voor de doeleinden die in de gebruiksaanwijzing worden aangegeven.
Alle schalen, bakjes en dergelijke moeten geleegd worden vóórdat ze in de automaat worden geplaatst.
Verwijder resten van oplosmidde- len en zuren, met name zoutzuur en chloridehoudende oplossingen, van het spoelgoed vóórdat u het in de auto- maat plaatst. Dit geldt ook voor stoffen die corrosie kunnen veroorzaken. Oplosmiddelen in verbinding met vuil mogen slechts in sporenhoeveelheid aanwezig zijn. Dit geldt met name voor gevarenklasse A1.
Om schade door corrosie te vermijden, mag de roestvrijstalen ommanteling niet in contact komen met zoutzuurhoudende oplossingen en dampen.
Neem de installatie-instructies in de gebruiksaanwijzing en de installatiehandleiding in acht.

Gebruik van toebehoren

Voor speciale toepassingen mo-gen alleen Miele-toebehoren wor-den aangesloten. Informeer bij de Tech-nische Dienst van Miele Nederland B.V. naar de typenummers.

Het afdanken van het apparaat

Maak afgedankte apparaten onbruikbaar. Trek de stekker uit de contactdoos en knip de kabel door. Verwijder met het oog op de veiligheid en het milieu alle resten reinigingsmiddel. Neem hierbij de veiligheidsinstructies in acht. Draag een veiligheidsbril en handschoenen!

Maak het slot van de deur onbruikbaar, zodat kinderen zich niet in het apparaat kunnen opsluiten. Verwijder hiertoe de vergrendelingspin (2 kruiskop-schroeven boven de deur).

Informeer bij de gemeentelijke reini- gingsdienst naar de verdere verwer- kingsprocedures voor afgedankte ap- paraten.

De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door het niet opvolgen van deze veiligheidsinstructies en waarschuwingen.

Programmaverloop Opmerking
1. Voor-spoelen	2. Therm. desinfectie en/of reiniging	3. Chem. desinfec-tie	4. Tussen-spoelen I met neutralis-satie *)	5. Tussen-spoelen II	6. Naspoe-len	7. Drogen (aan-vullend pro-gramma)	*)zie "Extra functies programmeren"
X
X	X 45°C**)		X	X	X 93°C**)(demi *** )	(X)	**)Temperatuurverandering zie "Extra functies programmeren"
	X 93°C		X	X	X 80°C (demi *** )	(X)
	X 93°C		X	X	X 80°C (demi *** )	(X)
	X 60°C	X 60°C	X	X	X 60°C (demi *** )	(X)

***) demi = gedemineraliseerd water. Voor omschakeling van koud water op demi-water zie "Extra functies programmeren".
X = in het programma opgenomen onderdelen

■ Druk op de I-0 toets.

2. Programma kiezen

Na het inschakelen van de automaat lichten de controlelampjes op. U kunt nu een programma kiezen.

■ Druk op de toets van het gewenste programma. Het display geeft nu de reinigingstemperatuur van het gekozen programma aan.
■ Eventueel kunt u ook het aanvullen-de programma „„ “DROGEN" kie-zen (zie hiernaast).
■ Druk op de starttoets ◆. Het display geeft nu de duur van het gekozen programma in minuten weer (oplo-pend). Tijdens het opwarmen in de program-mafase "reiniging/desinfectie" en "na-spoelen/desinfectie" ziet u in het dis-play de vereiste temperatuur. Alle andere programma's worden auto-matisch geblokkeerd en de controle-lampjes van deze programma's gaan uit.

Programma wijzigen

Als u een verkeerd programma heeft gekozen, kunt u dat als volgt veranderen (alleen als de starttoets nog niet is ingedrukt!).

■ Druk op de toets van het gewenste programma.
■ Druk op de starttoets ◇.

3. Aanvullend programma kiezen

U kunt de volgende aanvullende programma's kiezen:

DROGEN

Onmiddellijk na het kiezen van een pro- gramma (behalve "VOOR- SPOELEN") kan dit aanvullende programma worden gekozen. De duur van het droogproces kan in stappen van 15 minuten worden ingesteld (maxi- maal 90 minuten).

Droogtijd kiezen

■ Druk op de toets 🚗 totdat het display de gewenste droogtijd aangeeft.

Voorbeeld:

1x drukken = 15 minuten,
2x drukken = 30 minuten, etc.

Het drogen begint 10 minuten na het naspoelen. De droogtijd wordt op het display afgeteld.

Droogtemperatuur kiezen

U kunt de droogtemperatuur instellen met de temperatuurschakelaar op het droogaggregaat. Daarvoor moet u:

■ het inspectiepaneel losmaken (zie "Elektrische aansluiting").

■ Controleer vervolgens de instelling van de temperatuurschakelaar van het droogaggregaat. De temperatuur is in te stellen op een waarde tussen 55 °C en 95 °C (elektronisch geregeld).

- ca. 95 °C (maximale temperatuur) voor gangbaar instrumentarium. Dit is de standaardinstelling.

- ca. 70 °C voor temperatuurgevoelig instrumentarium met latex, rubber of kunststof.

- ca. 55 °C voor zeer temperatuurgevoelig instrumentarium.

Gebruik voor eventuele omschakelingen de bijgevoegde sleutel.

S REGENEREREN

(zie "Waterontharder regenereren").

AFPOMPEN

Als het programma bijvoorbeeld is onderbroken. Let op de voorschriften met betrekking tot besmettingsgevaar.

• Druk op toets I-0.
• Druk op toets 🐎.
• Druk op toets ◆.

Programmaverloop

Na het kiezen van een programma to- nen de controlelampjes op het bedieningspaneel het programmaverloop.

Voorspoelen

Reinigen en eventueel desinfecteren

Tussenspoelen

*Naspoelen

Drogen (aanvullend programma)

DESIN Desinfectie (alleen bij programma DESIN vario TD, DESIN 93 °C-10' en CHEM-DESIN 60

met inachtneming van de parameters 93 °C-10' of 60 °C-10').

Als een programmafase is afgelopen, gaat het bijbehorende controlelampje uit.

Als er geen controlelampjes meer branden (behalve "DESIN") en het start-controlelampje ◇ uitgaat, is het programma beëindigd. Het display geeft dan de totale duur van het programma aan.

Uitschakelen

■ Druk op de toets I-0 zodat deze te-rugspringt.

U kunt nu de automaat openen en de instrumenten eruit halen.

Programma onderbreken

Een programma dat eenmaal gestart is, mag alleen worden onderbroken als

dat beslist noodzakelijk is, bijvoorbeeld als de voorwerpen erg rammelen.

De volgende handelingen zijn alleen nodig wanneer er besmettingsgevaar is vastgesteld door een bevoegd arts. In andere gevallen is "AFPOMPEN" en het opnieuw instellen van een programma voldoende.

■ Open de deur ⚫. Hierdoor wordt het programma onderbroken. Druk niet op de I-0 toets (Aan/Uit), omdat het programma anders gewist wordt.

Let op! Het spoelgoed kan heet zijn. U kunt zich eraan branden.

■ Zet de voorwerpen stabiel neer. °C-10'Draag daarbij handschoenen in ver- band met infectiegevaar.

■ Vul het reservoir voor poeder eventueel opnieuw.

■ Sluit de deur.

Na afloop van de wachttijd (als de auto-maat weer op temperatuur is) gaat het programma verder op het punt waar het is onderbroken. Het display geeft de wachttijd aftellend aan. Na een stroomstoring wordt automatisch dezelf-de procedure doorlopen.

Belangrijk:

Als u een DESIN-programma onderbreekt, let dan op het controlelampje "DESIN" na afloop van het programma. Brandt dit niet, dan is niet aan de DESIN-parameters voldaan. U dient in dat geval het programma te herhalen.

De volgende extra functies kunt u op elk moment programmeren:

1. Koudwatertoevoer: veranderen van tijdgestuurd (60 seconden) in "niveaugeregeld met tijdcontrole"

Wanneer de waterdruk bij het aftappunt lager is dan 2,5 bar loopt er te weinig water in de spoelruimte. Bij een waterdruk van 1 bar tot 2,5 bar kunt u de watertoevoer op "niveaugeregeld met tijdcontrole" instellen.

Daarvoor gaat u als volgt te werk:

■ Schakel de automaat uit.
■ Druk tegelijkertijd op de toetsen en , houd ze ingedrukt en schakel de automaat in met de toets I-0. In het display verschijnt de actuele programmastatus "P...".
■ Druk op de toets DESIN 93 °C-10'. In het display verschijnt dan "10" of "11".
"10" = tijdgestuurde toevoer van koud water (60 seconden).
"11" = niveaugeregelde toevoer van koud water met tijdcontrole.
■ Druk op toets 🚗. "10" wordt "11" of omgekeerd.
■ Druk op toets ◆. In het display verschijnt "SP".
■ Druk nogmaals op toets ◆. De verandering wordt nu in het geheugen opgeslagen. Het display geeft niets meer aan.

Verlenging toevoer demi-water:

Deze aanpassing mag uitsluitend worden uitgevoerd door de Technische Dienst (heeft alleen zin als in de programmafase "NASPOELEN" de optie demi-watertoevoer is geprogrammeerd, zie punt 4).

2. Tussenspoelen I met neutralisatie-middeldosering (refresh)

Deze extra functie dient te worden ge-programmeerd als in de loop van de tijd verkleuringen en corrosievlekken op de instrumenten ontstaan, in het bijzonder op de scharnierende gedeelten.

■ Schakel de automaat uit.
■ Druk tegelijkertijd op de toetsen en , houd ze ingedrukt en schakel de automaat in met de toets I-0. In het display verschijnt de actuele programmastatus "P...".
■ Druk op de toets DESIN 93 °C-3'. In het display verschijnt dan "20" of "21". "20" = zonder tussenspoelen I. "21" = tussenspoelen I met neutralisa-tiemiddeldosering.
■ Druk op toets 🚗. "20" wordt "21" of omgekeerd.
■ Druk op toets ◆. In het display verschijnt "SP".
■ Druk nogmaals op toets ◆. De verandering wordt nu in het geheugen opgeslagen. Het display geeft niets meer aan.

3. Temperatuurverandering T1 (reinigingstemperatuur) en T2 (naspoeltemperatuur) in het programma "DESIN vario TD"

Standaard is de reinigingstemperatuur op 45 °C en de naspoel-/desinfectie-temperatuur op 93 °C ingesteld. De reinigingstemperatuur kan ook op 60 °C, en de naspoeltemperatuur op 80 °C worden ingesteld.

Een temperatuurverhoging voor de reinigingsfase is zinvol voor bijvoorbeeld het reinigen van babyflesjes en spenen.

■ Schakel de automaat uit.
■ Druk tegelijkertijd op de toetsen en , houd ze ingedrukt en schakel de automaat in met de toets I-0. In het display verschijnt de actuele programmastatus "P...".
■ Druk op de toets DESIN vario TD. In het display verschijnt dan "30" of "31". Om de instelling te veranderen (zie tabel) drukt u op toets .... "30" wordt "31" of omgekeerd.
■ Druk op toets ⊥. In het display verschijnt dan "40" of "41". Om de instelling te veranderen (zie tabel) drukt u op toets „„. "40" wordt "41" of omgekeerd.

Instelling Reinigings-temperatuur	Naspoel-temperatuur
30 / 40 *) 45 °C 93 °C
30 / 41 45 °C 80 °C
31 / 40 60 °C 93 °C
31 / 41 60 °C 80 °C

*) standaardinstelling

■ Druk op toets ◆. In het display verschijnt "SP".
■ Druk nogmaals op toets ◆. De verandering wordt nu in het geheugen opgeslagen. Het display geeft niets meer aan.

■ Schakel de automaat uit.
■ Druk tegelijkertijd op de toetsen en , houd ze ingedrukt en schakel de automaat in met de toets I-0. In het display verschijnt de actuele programmastatus "P...".
■ Druk op de toets CHEM-DESIN 60 °C-10'. In het display verschijnt dan "50" of "51". "50" = koud water, "51" = demi-water
■ Druk op toets 🚗. "50" wordt "51" of omgekeerd.
■ Druk op toets ◆. In het display verschijnt "SP".
■ Druk nogmaals op toets ◆. De verandering wordt nu in het geheugen opgeslagen. Het display geeft niets meer aan.

Na een aantal reinigingsbeurten gaat het controlelampje links op het bedieningspaneel branden. De ingebouwde waterontharder is dan verzadigd en kan geen onthard water meer leveren. De ontharder moet nu meteen na beëindiging van het programma met zout worden geregenereerd.

Als dit om praktische redenen niet mogelijk is en u alweer een aantal pro-gramma's gedraaid heeft, moet u twee keer achter elkaar regenereren.

Gebruik uitsluitend speciaal grofkorrelig regenereerzout met een korrelgrootte van 1-4 mm, zoals Broxomatic of Sunzout. Gebruik in geen geval andere soorten zout zoals keukenzout of strooizout! Deze zouten kunnen niet in water oplosbare deeltjes bevatten die een nadelig effect kunnen hebben op de werking van de ontharder.

Het zoutreservoir kan ca. 2 kg zout bevatten.

Belangrijk

Als u alleen regenereerzout kunt krijgen met een fijnere korrel dan hierboven vermeld, neem dan contact op met de Technische Dienst van Miele Nederland B.V. Regenereerzout met een korrelgrootte van > 4 mm is niet geschikt.

Vul nooit reinigingsmiddel of iets dergelijks in het zoutreservoir! Hierdoor kan:

- de waterontharder defect en - de zeefsluiting verstopt raken. Gevolg: er ontstaat druk in het zoutreservoir. Wordt het verwijderd, dan bestaat gevaar voor letsel on- der meer door de bijtende alkali- sche stoffen in de oplossing. Controleer vóór het vullen van het zoutreservoir of u een pak regene- reerzout in de hand heeft.

Zoutreservoir vullen

■ Schroef de zeefsluiting los en verwijder deze.
■ Vul het zoutreservoir met regenereer-zout en maak het weer dicht.

Zoutreservoir monteren

■ Verwijder het onderrek.

■ Zet het zoutreservoir op het aansluitstuk en draai het vast.

Automaat inschakelen

■ Draai de waterkranen open.
■ Sluit de deur.
■ Druk op toets I-0.

■ Druk op toets S.
■ Druk op starttoets ◊.

Het regenereerprogramma wordt nu automatisch afgewerkt en is afgelopen als het controlelampje S links op het bedieningspaneel en het controlelampje ◇ uitgaan.

■ Schakel de automaat vervolgens uit.
■ Schroef het reservoir voorzichtig los, zodat een eventueel ontstane waterdruk kan worden afgebouwd. Ga daarbij niet hardhandig te werk. Neem contact op met de Technische Dienst van Miele als u het reservoir niet met de hand kunt losdraaien.
■ Schroef de dop van de ontharder er weer op.
■ Plaats het onderrek terug.
■ Spoel het zoutreservoir en de zeefsluiting onder stromend water af.
■ Sluit de waterkranen.

Belangrijk

De waterdruk bij het aansluitpunt moet minstens 2,5 bar zijn. Ligt de waterdruk onder 2,5 bar, zie dan het hoofdstuk "Extra functies programmeren".

De waterontharder kan niet goed regenereren als de waterdruk onder 2,5 bar ligt of sterk wisselt. Er kunnen dan zoutresten in het zoutreservoir achterblijven.

Om al het zout te benutten en de ontharder uit te spoelen, moet u in dat geval het programma "Waterontharder regenereren" nog eens kiezen.

Zeefcombinatie reinigen

De zeefcombinatie op de bodem van de spoelruimte moet regelmatig worden gecontroleerd en indien nodig gereinigd.

Pas op voor glassplinters!

Grove zeef reinigen

■ Druk de opstaande lipjes iets samen, haal de zeef uit de uitsparing en reinig de zeef.
■ Plaats de zeef weer terug en druk hem aan tot hij vastklikt.

Fijne zeef, microfilter en vlakke zeef reinigen

■ Verwijder de grove zeef.
- Indien aanwezig verwijdert u ook de fijne zeef (tussen de grove zeef en het microfilter).

■ Pak het microfilter aan beide lipjes vast en draai het los door het twee keer linksom te draaien.

■ Haal het microfilter nu tegelijk met de vlakke zeef uit de automaat.
■ Reinig de zeven.
■ Plaats de zeefcombinatie in omgekeerde volgorde weer terug. Zonder zeefcombinatie mag de automaat niet worden gebruikt!

Zeefjes in de watertoevoer reinigen

In de watertoevoer zijn ter bescherming van het magneetventiel zeefjes ingebouwd (zie afbeelding). Als deze zeefjes vuil zijn, moeten ze worden gereinigd, omdat er anders te weinig water in de automaat stroomt.

■ Draai de waterkranen dicht.

■ Draai de toevoerslangen eraf.
■ Reinig de pilaarzeef (1) en de fijne zeef (2). Vervang ze als dat nodig is.
■ Draai de slangen weer vast en zet de waterkranen een stukje open om te controleren of de verbindingen waterdicht zijn.

Er bevindt zich nog een zeefje vlak voor het ventiel van de kraan. Dat mag uitsluitend door de Technische Dienst van Miele worden gereinigd of vervangen.

Het grove filter vervangen

Het grove filter moet regelmatig worden vervangen, afhankelijk van de mate van vervuiling of na 100 bedrijfsuren (zie bedrijfsurenteller droogaggregaat).

■ Trek het aanzuigdeksel van boven uit de houder en haal het aan de onderkant los.

■ Haal het geperforeerde plaatje eruit.

■ Verwissel het grove filter (gladde zij- de naar achteren).
■ Zet de geperforeerde plaat weer terug en druk deze aan de bovenkant vast (de gebogen rand wijst naar voren).
■ Als u het aanzuigdeksel terugzet, moet u bij het sluiten een klik horen.

Het bacteriefilter vervangen

Bacteriefilters van de S-klasse moeten in de praktijk na circa 500 bedrijfsuren worden vervangen (zie bedrijfsurentel- ler droogaggregaat).

Deze handeling mag alleen door de Technische Dienst van Miele worden uitgevoerd.

Een optimaal resultaat kan alleen worden gewaarborgd met een origineel Miele-bacteriefilter van de S-klasse.

Mocht er een storing optreden, dan kunt u deze vaak zelf verhelpen.

Laat werkzaamheden aan elektrische onderdelen altijd door een vakman van Miele verrichten!

Storingen / mogelijke oorzaken

De automaat start niet

– De deur zit niet goed dicht.
- De stekker zit niet in de contactdoos.
– Er is een zekering doorgeslagen.

Enkele minuten nadat u het programma heeft gestart, knippert het controlelampje 🏠 🏠

• De watertoevoerkranen zijn gesloten.
• De zeefjes in de watertoevoerslang zijn verstopt.
  ■ Schakel de automaat uit.
  ■ Draai de kranen open of reinig de zeefjes (zie "Reiniging en onderhoud").
  ■ Schakel de automaat weer in en start het programma opnieuw.

Het programma is voortijdig gestopt, het controlelampje knippert

– Er zit een knik in de afvoerslang.
■ Haal de knik eruit.
■ Pomp het water af en start het programma opnieuw (zie het aanvullen-de programma "AFPOMPEN" en de rubriek "Inschakelen").

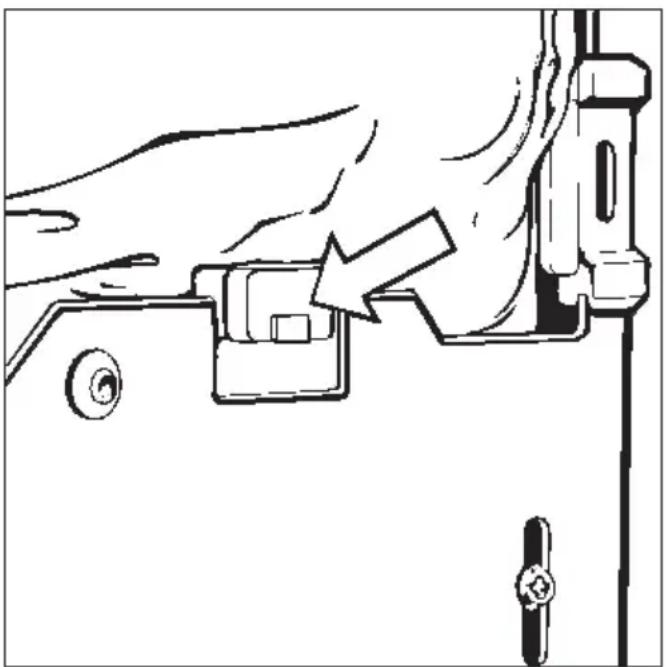

Het water in de spoelruimte wordt niet warm, het programma duurt te lang

Deze automaat is voorzien van een thermische beveiliging, die de verwarming bij oververhitting uitschakelt. Oververhitting kan ontstaan als er voorwerpen op de verwarmingselementen liggen of als de zeven in de spoelruimte verstopt zijn.

■ Haal de voorwerpen weg of maak de zeven schoon.
■ Verwijder het inspectiepaneel (zie "Elektrische aansluiting").

■ Druk het blauwe knopje van de thermische beveiliging in.

Als de thermische beveiliging daarna weer in werking treedt, moet u de Technische Dienst waarschuwen.

Als u ondanks bovenstaande aanwijzingen een storing niet zelf kunt verhelen, waarschuw dan de Technische Dienst van Miele Nederland B.V.

Gebruik bij het opstellen het bijgevoegde installatieschema!

De desinfector moet stabiel en waterpas worden opgesteld.

Oneffenheden in de vloer kunt u met de stelvoeten (links en rechts voor) corrigeren.

Verwijder daarvoor eerst het inspectiepaneel en schroef de afdekplaat los (zie "Elektrische aansluiting").

Bij ingetrokken stelvoeten kan het apparaat op de gemonteerde rollen worden verplaatst.

Het apparaat is geschikt voor de volgende installatiemogelijkheden:

■ vrijstaand *)
■ inbouw *)

als de automaat naast andere apparaten of meubels of in een nis wordt geplaatst, moet de nis minstens 90 cm breed en 70 cm diep zijn.

*) alleen met machinedeksel - speciaal toebehoor

■ onderbouw

als de desinfector onder een doorlo- pend werkblad of het afloopvlak van een aanrecht wordt geplaatst, moet de nis minstens 90 cm breed, 70 cm diep en 82 cm hoog zijn.

Belangrijk voor apparaten met damp- condensator:

Om te voorkomen dat het werkblad door waterdamp beschadigd raakt, moet de bijgevoegde beschermfolie (25 x 58 cm, zelfklevend) bij de damp-condensator onder het werkblad worden geplakt.

Desinfector stellen en vastschroeven

Om de stabiliteit te waarborgen moet de desinfector aan het werkblad worden vastgeschroefd nadat hij is gesteld.

■ Open de deur en schroef de desinfector links en rechts door de gaten van de voorste lijst aan het doorlopende werkblad vast.
■ Om de beluchting van de circulatie-pomp ongehinderd te laten plaatsvinden, mogen de spleten tussen de reinigingsautomaat en ernaast staande kasten of apparaten niet met siliconenkit worden volgespoten.

Afhankelijk van de inbouwsituatie kan de volgende onderdelen-set worden besteld bij de afdeling Onderdelen van Miele Nederland B.V.:

Beschermplaat voor het werkblad

De onderkant van het werkblad wordt door een roestvrijstalen beschermplaat beschermd tegen beschadigingen door waterdamp.

Alle werkzaamheden met betrekking tot de elektrische aansluiting mogen alleen door een erkend elektricien worden uitgevoerd.

■ De elektrische installatie moet volgens NEN 1010 zijn geïnstalleerd. Zekering: 16 A.
■ De elektrische installatie waarop het apparaat wordt aangesloten moet zijn voorzien van een aardlekschakelaar (richtlijnen van de EU voor Nederland).
■ De technische gegevens vindt u op het typeplaatje en het bijgevoegde schakelschema.

Deze automaat mag slechts worden gebruikt met de spanning, frequentie en zekering die op het typeplaatje staan aangegeven.

Omschakeling van deze automaat is niet mogelijk.

Het schakelschema bevindt zich achter de afdekplaat, links aan de onderkant van de automaat.

Het typeplaatje met de keurmerken bevindt zich achterop het apparaat en op de afdekplaat (achter het inspectiepaneel).

Inspectiepaneel en afdekplaat verwijderen

■ Trek het inspectiepaneel (links en rechts vasthouden) boven uit de houder en haal het aan de onderkant los.

Haal de spanning van het apparaat!

■ Schroef de afdekplaat los.
■ Verwijder eventueel de aarddraad.

Elektrische aansluiting

■ Verwijder het kunststof bescherm-kapje.
■ Plaats het kunststof beschermkapje, de afdekplaat en het inspectiepaneel in omgekeerde volgorde terug.

Let op de aansluiting van de aarddraad!

Zie ook de bijgevoegde installatiehandleiding!

Watertoevoer aansluiten

■ De automaat moet volgens de voorschriften van het waterleidingbedrijf worden aangesloten.

■ Een terugslagklep of beluchter in de leiding is niet nodig vanwege een standaardvoorziening hiervoor in de automaat.

■ De waterdruk moet tussen 2,5 en 10 bar overdruk liggen. Bij een andere waterdruk kunt u contact opnemen met Miele in Vianen. Zie ook "Extra functies programmeren".

■ Deze automaat is bedoeld voor aansluiting op koud water. De toevoerslangen (watertoevoer en dampcondensator) moeten aan de kranen voor koud water worden aangesloten. Voor aansluiting op demi-water (zui-ver H2O): zie volgende bladzijde.

■ Voor de aansluiting zijn kranen met een 3/4" schroefkoppeling vereist. U moet gemakkelijk bij de kranen kunnen, omdat u de watertoevoer moet afsluiten als de automaat niet wordt gebruikt.

■ De toevoerslangen zijn ca. 1,7 m lang (DN 10) en hebben een 3/4" schroefkoppeling. De zeefjes in de schroefkoppeling mogen niet worden verwijderd.

■ Installeer de pilaarzeven (deze bevinden zich in de verpakking) tussen de afsluitkraan en de toevoerslang (voor een afbeelding zie "Reiniging en onderhoud"). De pilaarzeef voor demiwater is van chroomnikkelstaal, te herkennen aan het matte oppervlak.

Zie ook de bijgevoegde installatiehandleiding!

Het water in de automaat is geen drinkwater!

Demi-wateraansluiting

Als het apparaat op demi-water wordt aangesloten (de toevoerslang is standaard gemonteerd), moet u de toevoer van koud water omschakelen naar demi-water (zie verder "Extra functies programmeren").

Wordt de demi-wateraansluiting niet gebruikt, laat de demi-toevoerslang dan aan de achterkant van de desinfector zitten.

Demi-wateraansluiting met druk (>1,5 - 10 bar)

Door de ingebouwde dampcondensator is deze automaat alleen geschikt voor aansluiting op een drukbestendig systeem (1,5 - 10 bar).

■ Sluit de demi-watertoevoerslang (ho-gedrukslang, marking "H₂O puur", 3/4" schroefkoppeling) aan op de kraan voor demi-water.

Waterafvoer aansluiten

■ De afvoer van de automaat is voorzien van een terugslagklep die het terugstromen van vuil water verhindert.

■ Sluit de automaat bij voorkeur aan op een gescheiden, ter plaatse te installeren afvoer. Als geen gescheiden aansluiting aanwezig is, advise-ren wij aansluiting op een dubbelsifon (verkrijgbaar bij Miele Nederland B.V. te Vianen).

■ Deze automaat wordt standaard geleverd met flexibele afvoerslangen van ca. 1,5 m lang (binnendiameter 22 mm). De afvoerslangen mogen niet worden ingekort. Voor de aan-sluiting zijn slangklemmen bijgevoegd.

■ Langere afvoerslangen zijn leverbaar, maximale lengte 4 m.

■ De afvoerleidingen mogen maximaal 4 m lang zijn en de opvoerhoogte niet hoger dan 1 m!

Ontluchting aan de achterzijde van de automaat

Bij apparaten zonder dampcondensator moet de ontluchting worden aangesloten op het ontluchtingssysteem ter plaatse.

Zie ook de bijgevoegde installatiehandleiding!

Het verpakkingsmateriaal

De verpakking beschermt het apparaat tegen transportschade. Het verpak- kingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.

Hergebruik van het verpakkings- materiaal remt de afvalproductie en het gebruik van grondstoffen. Vaak neemt de leverancier de verpakking terug. Als u de verpakking zelf wegdoet, inform- eer dan bij de reinigingsdienst van uw gemeente waar u die kunt afgeven.

Het afdanken van het apparaat

Van een afgedankt apparaat kunnen de onderdelen vaak nog waardevol zijn. Zorg er daarom voor dat uw oude apparaat via de leverancier of de gemeente gerecycled kan worden. Zorgt u ervoor dat het afgedankte apparaat tot die tijd buiten het bereik van kinderen wordt opgeslagen.

Maak afgedankte apparaten onbruikbaar. Trek de stekker uit de contactdoos en knip de kabel door. Verwijder met het oog op de veiligheid en het milieu alle resten reini-gingsmiddel. Neem hierbij de veilig-heidsinstructies in acht. Draag een veiligheidsbril en handschoenen! Maak het slot van de deur onbruik-baar, zodat kinderen zich niet in het apparaat kunnen opsluiten. Verwijder hiertoe de vergrendelingspin (2 kruiskopschroeven boven de deur). Daarna kunt u het apparaat met in-achtneming van het bovenstaande wegdoen. Bij machines met een wa-tertank moet eerst het water uit de tank worden verwijderd.

Geluidsemissiewaarde in dB (A):

Geluidsniveau 67

CE-aanduiding: overeenkomstig Richtlijn Medische

Hulpmiddelen 93/42/EEG, klasse IIa

U kunt zich wenden tot Miele Nederland B.V.:

Bij storingen:

Voor onderdelenleveranties:

- afdeling Onderdelen -

telefoon: (03 47) 37 88 80*

Voor overige informatie:

- afdeling Consumentenbelangen -

telefoon: (03 47) 37 88 87*

MIELE NEDERLAND B.V.

Postbus 166

4130 ED Vianen

Kantoor en Infocentrum Miele-inbouwapparaten:

De Limiet 2 (wegnummer 31)

4131 NR Vianen

*) meerdere lijnen
