Tango 200 EF - Bureaustoel Vela - Gratis gebruiksaanwijzing en handleiding

Producttype	Bureaustoel
Merk	Vela
Model	Tango 200 EF
Zithoogte	41–61 cm (verstelbaar, elektrisch)
Zithoek	-3° tot +4° (handmatig verstelbaar)
Zittingdiepte	33–49 cm (verstelbaar)
Zittingafmetingen	47 x 49 cm
Rugleuninghoogte	Verstelbaar (handgreep achter rugleuning)
Rugleuninghoek	-20° tot +6° (handmatig verstelbaar)
Rugleuningafmetingen	43 x 45 cm
Armleuninghoogte	0–24 cm (verstelbaar)
Armleuningbreedte	Verstelbaar (afstand tussen armleuningen 41–55 cm)
Onderstelafmetingen	55 x 55 cm
Gewicht	29 kg
Maximale belasting	140 kg
Voeding	24 V DC (accu 2 x 12 V, 2,3 Ah loodaccu), lader 100–240 V AC, 50–60 Hz
Hoogteverstelling	Elektrisch via knop onder armleuning (max. 1 minuut, daarna 9 min. pauze)
Rem	Centrale rem, handmatig bedienbaar (rechts/links)
Wielen	Met rem, geschikt voor oneffen vloeren
Onderhoud	Reiniging met lauw water en pH-neutraal afwasmiddel; bekleding: vlekken verwijderen met water en wasmiddel; optionele incontinentieovertrek wasbaar op fijnwasprogramma
Veiligheid	CE-markering, EMC-conform IEC 60601-1-2, akoestisch signaal bij lage accu
Garantie	24 maanden, mits gebruik van originele onderdelen en erkende servicemonteur
Transporttemperatuur	-40 °C tot +70 °C

Veelgestelde vragen - Tango 200 EF Vela

Hoe stel ik de zithoogte in?

Druk op de knop onder de linker- of rechterarmleuning. De hoogte wordt elektrisch versteld. Gebruik de knop maximaal 1 minuut, wacht daarna 9 minuten voordat u opnieuw instelt.

Hoe pas ik de rugleuninghoek aan?

Gebruik de achterste handgreep aan de rechterkant van de rugleuning. Draai de handgreep los, stel de gewenste hoek in (-20° tot +6°) en draai de handgreep weer goed vast.

Hoe stel ik de armleuningen in?

De hoogte stelt u in door de schroef op de armleuningstang los te draaien, de armleuning te verstellen en de schroef weer vast te draaien. De breedte stelt u in door de schroef onder de zitting los te draaien en de metalen rail te verplaatsen. Draai de schroef daarna weer vast.

Hoe gebruik ik de rem?

Druk de remstang naar voren om de wielen te blokkeren en naar achteren om ze te deblokkeren. De rem kan naar de rechter- of linkerkant worden verplaatst door de rubberdop te verwijderen.

Wat is het maximale gebruikersgewicht?

Het maximale gebruikersgewicht is 140 kg. Houd er rekening mee dat actieve gebruikers mogelijk een lagere belasting nodig hebben; neem bij twijfel contact op met een verkoopadviseur.

Hoe laad ik de accu op?

Steek de stekker in het laadcontact. De lader heeft een gele lamp die aangeeft dat er geladen wordt; zodra de lamp groen wordt, is de accu vol. De lader kan aangesloten blijven tot het volgende gebruik. Waarschuwing: Gebruik de stoel niet tijdens het laden.

Hoe maak ik de stoel schoon?

Het onderstel reinigt u met lauw water en eventueel een pH-neutraal afwasmiddel. Vlekken op de bekleding verwijdert u met water en wasmiddel. De optionele incontinentieovertrek kan op een fijnwasprogramma in de wasmachine worden gewassen.

Wat moet ik doen als de accu bijna leeg is?

Er klinkt een akoestisch signaal wanneer de accuspanning onder 10 V zakt. Laad de stoel zo snel mogelijk op. Gebruik de stoel niet tijdens het laden.

Kan ik de stoel gebruiken tijdens het laden?

Nee, het is niet toegestaan de stoel te gebruiken terwijl de accu wordt opgeladen. Koppel de lader los voordat u de stoel gebruikt.

Waar vind ik de garantievoorwaarden?

Vela geeft 24 maanden garantie. De garantie geldt alleen bij gebruik van originele reserveonderdelen en accessoires, en indien aanpassingen door een erkende servicemonteur zijn uitgevoerd. Raadpleeg de gebruiksaanwijzing voor meer details of neem contact op met Vela.

GEBRUIKSAANWIJZING Tango 200 EF Vela

1.6. VELA TANGO GEBRUIKSAANWIJZING 6

1.6.1. Zittinghoogte en zittinghoek 6
1.6.2. Rugleuninghoek en rugleuninghoogte 6
1.6.3. Armleuning 7
1.6.4. Remmen 7
1.6.5.Accessoires 7

Hartelijk dank voor de aanschaf van de VELA Tango. Wij zijn ervan overtuigd dat u dag in dag uit plezier van dit product zult hebben. In de gebruiksaanwijzing staat handige informatie over het instellen, bedienen en onderhouden, over technische gegevens enz.

BELANGRIJK!

Lees deze gebruiksaanwijzing a.u.b. goed door en bewaar deze voor later gebruik. Zorg ervoor dat de gebruiksaanwijzing altijd binnen bereik is van de gebruiker. De stoel moet altijd vergezeld gaan van de gebruiksaanwijzing.

De gebruiksaanwijzing staat ook op de homepage van VELA: www.vela.eu

Neem bij vragen contact op met VELA.

Kijk voor informatie over de VELA Tango op de homepage van VELA: www.vela.eu

Recht op wijzigingen voorbehouden.

VELA / Vermund Larsen A/S

Goeteborgvej 12

DK-9200 Aalborg

Denemarken

www.vela.eu

1.1. VEILIGHEID

Deze stoel draagt een CE-keurmerk en voldoet aan alle geldende EU-richtlijnen. De stoel is gemaakt door VELA, Vermund Larsen A/S, Goeteborgvej 12, 9200 Aalborg SV, Denemarken. De VELA Tango is een stoel voor zittende ouderen en licht gehandicapten.

Belangrijke informatie

Dit product voldoet aan de EMC-eisen conform IEC 60601-1-2.

Gebruik geen zenders, mobiele telefoons e.d. in de buurt van dit product, omdat deze de werking ervan kunnen beïnvloeden. Wees extra voorzichtig bij het gebruik van sterk storende bronnen, zoals hoogfrequente chirurgische apparatuur e.d. en zie erop toe dat de HF-kabels niet in de buurt van het product liggen. Neem bij twijfel contact op met een technicus van VELA.

1.2 GARANTIE

VELA geeft 24 maanden garantie. De garantie geldt uitsluitend bij het gebruik van originele reserveonderdelen en accessoires en op voorwaarde dat aanpassingen door een erkende servicemonteur zijn uitgevoerd.

VELA kan niet aansprakelijk worden gesteld voor schade aan het product of letsel dat is ontstaan als gevolg van:

• Transport
• Misbruik
• Normale slijtage
• Verkeerd gebruik
• Het gebruik van niet-originele reserveonderdelen en accessoires
• Aanpassingen door een niet-erkende servicemonteur

Bij informatie over accessoires kan deze stoel worden geïdentificeerd aan de hand van de product-specificatie onder de zitting.

1.3. STOEL UITPAKKEN

De VELA Tango wordt geleverd in een milieu- en gebruikersvriendelijke kartonnen verpakking. Neem bij fouten, gebreken of transportschade aan het product contact op met de leverancier. Probeer eventuele schade niet zelf te verhelpen en gebruik de stoel niet.

De doos met de stoel bevat het volgende:

• 1 stoel, waarop eventuele accessoires zijn gemonteerd
  • 1 gebruiksaanwijzing (deze)

1.4. ONDERHOUD VAN DE VELA TANGO

Wij raden aan de VELA Tango ieder jaar te controleren op eventuele defecten en versleten onderdelen. Draai zelf regelmatig de afneembare onderdelen weer vast.

1.4.1. WIELEN

Wij raden aan om de wielen regelmatig te controleren en om eventuele draadresten e.d. te verwijderen. Controleer de remfunctie. (De remblokken zijn voorzien van een stelschroef.)

1.4.2. ONDERSTEL

Schoonmaken met lauw water waaraan eventueel een pH-neutraal afwasmiddel is toegevoegd.

1.4.3. KOLOM

Als de hoogte-instelling en vering van de stoel na enkele jaren gebruik wat traag worden, kan het helpen de binnenbuis met zuurvrije olie te smeren. De gasveer mag alleen worden vervangen door de leverancier of een deskundig persoon.

1.4.4. BEKLEDING

Verwijder vlekken met water en wasmiddel. De optionele incontinentieovertrek kan in de wasmachine worden gewassen op een fijnwasprogramma.

Denk voor een correct gebruik van de VELA Tango aan het volgende:

1.5.1. TRANSPORT

Bij het transport van de VELA Tango moet de stoel altijd worden vastgezet. Bij transport mag sniemand op de stoel zitten.

Transporttemperatuur: -40 °C tot +70 °C

Luchtvochtigheid: 15% - 95%

Luchtdruk: ppp tot 1000 meter boven zeeniveau

De VELA Tango is ontworpen als alledaagse stoel voor gebruik in huis of op de werkplek. De stoel is bedoeld voor stilzittend werk. Alle bewegingen op de VELA Tango zijn van invloed op de positie van het zwaartepunt. Om de veiligheid te verbeteren, raden wij het volgende aan:

• Het maximale gebruikersgewicht is 140 kg, maar de mate van activiteit is een bepalende factor. Personen die zeer beweeglijk zijn in de stoel, moeten voor aanschaf contact opnemen met een verkoopadviseur.
  • Staan op de stoel is niet toegestaan.
• Bij verplaatsen moet de stoel altijd worden vastgezet.

1.5.3. HERGEBRUIK

Een deel van de materialen van de stoel kan worden hergebruikt. Lever de stoel in bij VELA of bij uw lokale recyclestation.

Dagelijks laden wordt aangeraden (er klinkt een akoestisch signaal als de hoogte-instelling in bedrijf is als de accuspanning te laag is). Steek de stekker in het laadcontact. De lader heeft een lichtdiode en geeft met een gele lamp aan dat de stoel wordt geladen. Als de lamp groen wordt, is het laden klaar. De lader kan aangesloten blijven, totdat de stoel de volgende keer wordt gebruikt.

WAARSCHUWING: De stoel mag tijdens het laden niet worden gebruikt.

1.5 VELA TANGO GEBRUIKSAANWIJZING

ZITTINGHOOGTE EN ZITTINGHOEK

De hoogte van de VELA Tango wordt elektrisch ingesteld. Druk hiervoor op de knop onder de linker- resp. rechterarmleuning.

De hoogte kan worden ingesteld via de rechter- of linkerarmleuning. Om de bediening naar de andere kant te verplaatsen, hoeft alleen de kabel achterop de armleuning naar de andere kant te worden verplaatst.

De hoogte-instelling mag maximaal 1 minuut worden gebruikt, waarna 9 minuten moet worden gepauzeerd.

ZITTINGHOEK

De zittinghoek wordt ingesteld met de handgreep achter de armleuning aan de rechterkant.

RUGLEUNINGHOEK EN RUGLEUNINGHOOGTE

De rugleuninghoek wordt ingesteld met de achterste handgreep aan de rechterkant.

RUGLEUNINGHOOGTE

De rugleuninghoogte wordt ingesteld met de handgreep achter de rugleuning aan de rechterkant. Denk eraan de handgreep weer goed vast te draaien.

ZITTINGDRAAIING (ENIGE VELA TANGO 100E)

De zittingdraaiing wordt ingesteld met de handgreep achter de armleuning aan de rechterkant. Draaiing 90° rechter en 90° linker. Voor het gebruik van de Open rotatie, kunnen worden binnengebracht, uit het handgreep.

Zowel de hoogte als de breedte van de armleuningen kan worden ingesteld.

HOOGTE-INSTELLING

De hoogte wordt ingesteld door de schroef op de armleuningstang los te draaien.

Denk eraan de knop weer goed vast te draaien.

De breedte wordt ingesteld door de schroef onder de zitting los te draaien en de metalen rail van de armleuning te verstellen.

Denk eraan de schroef weer goed vast te draaien.

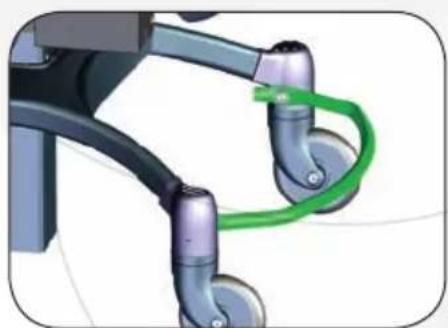

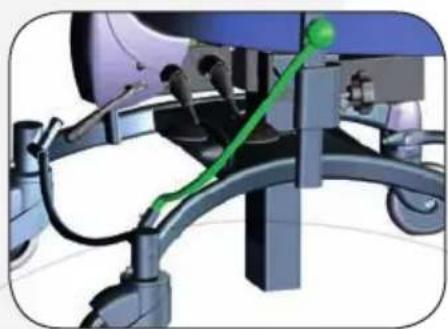

De VELA Tango heeft een centrale rem die wordt geactiveerd met de remstang aan de rechter- of linkerkant. U kunt de rem zelf van de rechter- naar de linkerkant verplaatsen door de rubberdop te verwijderen en de rem op het andere wiel te zetten. Druk de handrem naar voren om de wielen te blokkeren en naar achteren om de wielen te deblokkeren.

Rugleuning op VELA Tango 200 kunnen worden vastgezet in de gewenste hoek door de aanscherping van het handvat weer terug.

De voetring wordt met de voet in- en uitgeklapt.

BELANGRIJK: de voetring mag niet bij het in- en uitstappen worden gebruikt, aangezien de stoel dan kan kantelen.

- Onderstel van gebogen, stalen profielbuizen, zodat alle wielen contact maken met de vloer, ook als deze ongelijk is

- Ieder wiel zit met een wielstift vast

- Buitenbuizen van gelakt staal

• Hoogte-instelling met elektrische hef-/zakmotor

• Handmatige zittinginstelling

• 24 V DC stroomcircuit met geïntegreerde motorregeling

- Akoestisch signaal bij lage accuspanning (<10 V)

• Accu's: 12 V, 2,3 Ah, loodaccu's

- Lader: Pb-acculader, type FW 7218/24. Input: 100-240 V AC, 50-60 Hz, 250 mA, 25 VA, Output: 24 V DC, 0,5 A, 12 VA, Klasse II

• Zekering: vlak, 10 A

- Niet gebruiken in omgevingen met ESO

	VELA Tango 100EF VELA	Tango 100E VELA Tango 200EF
Hoogte-instelling, links/rechts	Elektrische regeling oprechter- oflinkerarmleuning	Elektrische regeling oprechter- oflinkerarmleuning	Elektrische regeling oprechter- oflinkerarmleuning
Zitting, Y 44 x 44 cm	44 x 44 cm 47 x 49 cm
Zittinghoek -6° tot +3°	-6° tot +3° -3° tot +4°
Zittingdiepte 37-44 cm	37-44 cm 33-49 cm
Zittingdraaiing - 90°	rechter en 90° linker -
Rugleuning, Y 37 x 30 cm	37x30 cm	43 x 45 cm
Rugleuninghoek	-15° tot +12°	-15° tot +12°	-20° tot +6°
Afm. armleuning	9 x 30 cm	9 x 30 cm	9 x 30 cm
Armleuninghoogte	0-24 cm	0 - 24 cm	0-24 cm
Afstand tussenarmleuningen	37-48 cm 37-48 cm 41-55 cm
Zittinghoogte	200 mm: 300 mm:40-60 cm 45-75 cm42-62 cm 47-77 cm44-64 cm 49-79 cm46-66 cm 51-81 cm	200 mm: 300 mm:40-60 cm 45-75 cm42-62 cm 47-77 cm44-64 cm 49-79 cm46-66 cm 51-81 cm	200 mm: 300 mm:41-61 cm 47-76 cm43-63 cm 48-78 cm45-65 cm 50-80 cm47-67 cm 52-82 cm
Instelling interval	-2 tot +4 cm	-2 tot +4 cm	-2 tot +4 cm
Afm. onderstel	55 x 55 cm 55 x 55 cm 55 x 55 cm
Gewicht	28 kg	28 kg	29 kg
Belasting	140 kg	140 kg	140 kg
