ThermicControl 111 Combi - Thermostaat Amfra - Gratis gebruiksaanwijzing en handleiding

Type product	Elektronische thermostaat voor vloerverwarming
Merk	Amfra
Model	ThermicControl 111 Combi
Voeding	230 VAC
Max. schakelvermogen	230 VAC – 16 Amp
Kamertemperatuur instelbereik	5°C tot 30°C
Vloertemperatuur instelbereik	5°C tot 40°C
Nauwkeurigheid	±1°C
Afmetingen (H x B x D)	85 x 84 x 32 mm
Display	LCD met kamertemperatuurweergave
Schakelaar	Aan/Uit/Nachtverlaging
Sensordetectie	Automatische detectie vloer- of kamersensor
Installatie	Inbouw op basisplaat met schroefbevestiging
Aansluiting	L-1, L-2, N-3, N-4 (230 VAC); externe sensor op groene kroonsteen
Keurings- of veiligheidsklasse	IP? (niet gespecificeerd, standaard voor binnengebruik)
Garantie	3 jaar op fabrieks- en materiaalfouten (met aankoopbon)
Onderhoud	Geen speciaal onderhoud; schakel stroom uit bij reiniging
Foutmeldingen	E1 (ruimtesensor sluiting), E2 (ruimtesensor stuk), E3 (vloersensor sluiting), E4 (vloersensor stuk)
Geschikt voor	Elektrische vloerverwarming
Fabrikant	Maelok bv (onder merknaam Amfra)
Land van herkomst	Nederland

Veelgestelde vragen - ThermicControl 111 Combi Amfra

Hoe installeer ik de ThermicControl 111 Combi thermostaat?

Schakel eerst de stroom uit. Maak de vergrendelschroef aan de onderzijde los en neem het front van de basisplaat. Stel de voorkeuzeschakelaar in, bevestig de basisplaat aan de muur, sluit de voedingsdraden aan op L-2 en N-3, en de vloerverwarmingsdraden op L-1 en N-4. Optioneel: sluit de externe vloersensor aan. Plaats de thermostaat terug en zet vast met de schroef.

Wat betekenen de foutmeldingen E1, E2, E3 en E4?

E1 = Ruimtesensor sluiting (thermostaat stopt). E2 = Ruimtesensor stuk. E3 = Vloersensor sluiting. E4 = Vloersensor stuk. Bij een foutmelding stopt de thermostaat met verwarmen. Controleer de sensoren en bedrading.

Hoe stel ik de gewenste temperatuur in?

Gebruik de instelknoppen (niet expliciet beschreven in de handleiding, maar typisch via draaiknop of toetsen). Het display toont de ruimtetemperatuur; knipperend wordt de insteltemperatuur weergegeven. Stel in tussen 5°C en 30°C voor de ruimte, of 5°C tot 40°C voor de vloer.

Kan ik de thermostaat gebruiken voor koeling?

Nee, de ThermicControl 111 is alleen geschikt voor verwarmingssystemen, niet voor koeling. Het is een thermostaat voor elektrische vloerverwarming.

Wat is de functie van de nachtverlaging?

De schakelaar heeft een stand 'Nachtverlaging' (niet verder gespecificeerd in de handleiding). Deze verlaagt de temperatuur tijdens de nacht om energie te besparen. Raadpleeg de handleiding voor exacte werking.

Hoe schakel ik de verwarming handmatig uit?

Gebruik de aan/uit-schakelaar aan de onderzijde van de thermostaat. Zet deze op 'OFF' om de verwarming uit te schakelen.

Wat is het verschil tussen kamer- en vloersensor?

De thermostaat kan automatisch detecteren of een vloersensor is aangesloten. Bij gebruik van de vloersensor regelt de thermostaat op vloertemperatuur (5-40°C). Zonder vloersensor regelt hij op kamertemperatuur (5-30°C). Beide actief: ruimtetemperatuur met vloerbegrenzing.

Hoe lang is de garantie en wat valt eronder?

Maelok bv verleent 3 jaar volledige garantie op fabrieks- en materiaalfouten mits een geldige aankoopbon wordt meegestuurd. Defecten door ondeskundig gebruik of verkeerde aansluiting vallen buiten de garantie.

Wat moet ik doen bij een foutmelding E3?

E3 = Vloersensor sluiting. Controleer de aansluiting van de vloersensor op de groene kroonsteen. Als de sensor defect is, vervang deze dan. De thermostaat stopt met verwarmen tot het probleem is opgelost.

Kan ik de thermostaat zelf repareren?

De thermostaat bevat geen door de gebruiker te repareren onderdelen. Bij defecten dient u contact op te nemen met Maelok bv voor garantie of vervanging. Probeer niet zelf de elektronica te repareren.

GEBRUIKSAANWIJZING ThermicControl 111 Combi Amfra

Elektronische standaard thermostaat voor elektrische vloerverwarming

Specificatie:

Voeding: 230 VAC Max. schakelvermogen: 230VAC-16Amp. Kamer instel temperatuur: 5°C tot 30°C Vloer instel temperatuur 5°C tot 40°C Nauwkeurigheid: ± 1°C Afmeting: 85 (H) x 84 (B) x 32 (D)mm. LCD met kamertemperatuur weergave Aan / Uit / Nachtverlaging schakelaar

Potential schakelcontact 230 VAC – 16 Amp Met automatische detectie vloer of kamer sensor

De ThermicControl 111 is een computergestuurde elektronische thermostaat. Dit betekent dat het apparaat de verwarmingsinstallatie zo optimaal mogelijk zijn werk laat doen. De ThermicControl 111 vindt hiervoor een compromis tussen maximaal comfort en minimale stookkosten.

Installatie:

Let op!Schakel de stroomvoorziening naar de thermostaat uit.

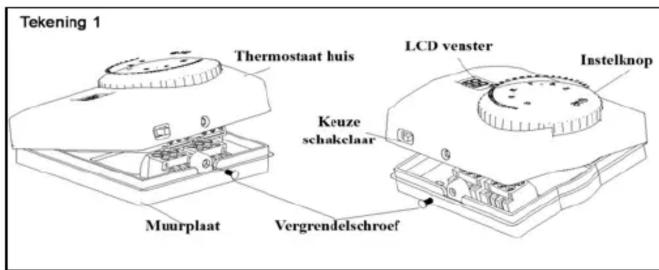

1. Maak de vergrendelschroef aan de onderzijde van de thermostaat los en neem het front van de basisplaat (Tekening 1).

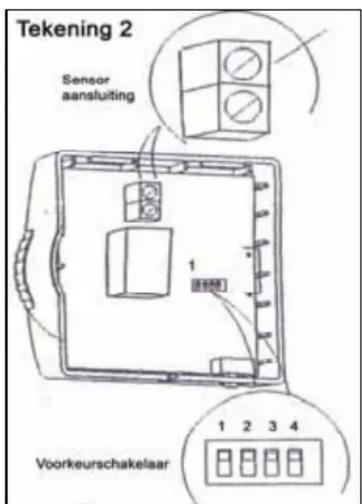

2. Stel de voorkeuzeschakelaar in (Tekening 2 en 3 + 3 A).
3. Bevestig de basisplaat aan de muur

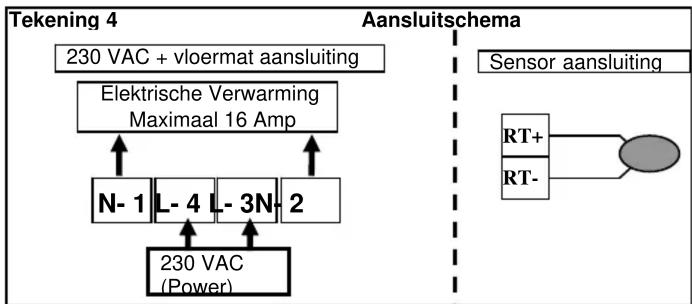

4. Sluit de voedingsdraden aan op de middelste L-2 en N-3 (tekening 4)
5. Sluit de elektrische vloerverwarming draden aan op de buitenste L-1 en N-4 (tekening 4)
6. Indien van toepassing: bevestig de externe (vloer) sensor op de groene kroonsteen(Tekening 2 en 4)
7. Plaats de thermostaat op de basisplaat door de thermostaat aan de bovenzijde in de haken te plaatsen en naar beneden te scharnieren.
8. Gebruik de vergrendelschroef om de thermostaat vast te zetten.

Gebruik keuzeschakelaar (links onder):

ON/OFF (AAN/UIT) De schakelaar aan de onderzijde van de thermostaat kan gebruikt worden als aan/uit schakelaar.

Symbolen LCD scherm:

1. Toont de huidige ruimte temperatuur (Knipperend toont de instel temperatuur)
2. Toont de ruimte temperatuur meting actief
3. Toont de vloer temperatuur meting actief (Als 2 en 3 zichtbaar zijn wordt de ruimte temperatuur getoont met vloertemperatuur controlle actief min. 5°C max 40°C temperatuur)
4. n.v.t.
5. n.v.t.
6. n.v.t.
7. Verwarming AAN
8. n.v.t.
9. °C of °F instelling

Fout meldingen

E1 = Ruimtesensor sluiting. Thermostaat stopt
E2 = Ruimtesensor stuk. Thermostaat stopt
E3 = Vloersensor sluiting. Thermostaat stopt
E4 = Vloersensor stuk. Thermostaat stopt

Garantie:

De ThermicControl 111 is een product van Maelok bv onder de merknaam Amfra. Maelok bv verleent op de ThermicControl 111 thermostaat, indien een geldige aankoopbon wordt meegestuurd, gedurende een periode van 3 jaar een volledige garantie op alle fabrieks- en/of materiaalfouten. Defecten en/of mankementen te wijten aan ondeskundig- of oneigenlijk gebruik of een foutieve aansluiting vallen buiten deze garantie. De beoordeling hiervan ligt te allen tijde bij Maelok bv. Retourzendingen kunnen uitsluitend franco worden aangeleverd, tezamen met de (kopie) aankoopbon en voorzien van contactgegevens een korte omschrijving van het eventuele mankement. Eventueel meegezonden batterijen worden niet retour gezonden.

Maelok B.V.

Signaal 7

1446 WT Purmerend Signaal 7

Nederland (Pays Bas) 1446 WT Purmerend

telefoon: 31(0)299.474050

fax: [phone]

Retourzendingen

Maelok

BV

Instelling van de voorkeurschakelaar voor verwarming (afbeelding 2+3):

Tekening 3A

1. Graden C of F
2. Ruimte temperatuur regeling (3 uit)
3. Vloer temperatuur regeling (2 uit)
4. Vloertemperatuur bewaking tussen 5°C en 40°C (2 en3 aan) Thermostaat schakelt in beneden de 5°C en uit boven de 40°C
5. 8 Amp - 16Amp
