GEBRUIKSAANWIJZING Elexo Lopital

Gebruikershandleiding

Douche / toilet-rolstoel 'Elexo'

Nederlands 4

Belangrijk:

Lees deze instructies eerst goed door voordat u de Elexo in gebruik neemt!

Datum ingebruikneming

Gebruiker

Naam

Adres

Manufactured by:

Lopital Nederland B.V.

Laarakkerweg 9,

5061 JR Nederland

T (0031) 13 52 39 300

F (0031) 13 52 39 301

www.lopital.nl

[e-mail]

Index

Inleiding 4

Veiligheid 4

Elektromagnetische stralingsvelden 5

Slaapstand 5

Remmen 5

Nood-daal functie 5

Activeren 6

Gaan zitten / gaan staan 6

Opklapbare / afneembare voetsteunen 6

Opklappen van de armleuningen 7

Vergrendelbare voorsluiting 7

Omhoog bewegen 8

Omlaag bewegen 8

Gebruik ondersteek / emmer 9

Gebruik toiletfunctie 9

Wassen 9

Opladen accu's 11

Onderhoud 11

Transport en opslag 13

Inleiding

De elektrisch in hoogte verstelbare douche- en toiletstoel "Elexo" is een hulpmiddel voor het ergonomisch verantwoord verzorgen en wassen van mensen. Voor zowel de bewoner als de verzorger is het comfort optimaal. De Elexo kan, met gebruik van ondersteek, emmer of in combinatie met een toilet, ook worden gebruikt als toiletstoel.

De Elexo bestaat uit een onderstel en een stoelgedeelte. Het stoelgedeelte heeft hetzelfde comfort als een normale stoel en biedt dezelfde juiste ondersteuning. Ten opzichte van het onderstel is het stoelgedeelte elektrisch in hoogte verstelbaar.

Daardoor is de Elexo multifunctioneel te gebruiken.

De Elexo is een product met CE-markering. Deze marketing is conform de richtlijn

93 / 42 / EEG, respectievelijk de herziene richtlijn 2007 / 47 / EG voor medische hulp-middelen van 21 maart 2010

Veiligheid

Voordat u met de Elexo gaat werken, controleert u of deze niet meer aan de oplader aangesloten is. Tijdens het omhoog- en omlaag bewegen van het stoelgedeelte niet de voeten op het onderframe plaatsen, dit om eventueel afklemmen te voorkomen.

Zorg ervoor dat bij transfers de Elexo altijd op de rem staat.

Let op obstakels bij omhoog- en omlaag bewegen.

Rijd en manoeuvreer alleen met de stoel in een lage positie.

Tijdens het rijden de stoel niet omhoog- of omlaag bewegen.

Rijd bij voorkeur altijd achterwaarts over obstakels.

Stel voor het gebruik bij het toilet de stoel in op de juiste hoogte.

Sluit de armleggers met voorsluiting voor het omhoog bewegen van de gebruiker.

Houdt de armleggers of voorsluiting naar beneden/gesloten tijdens het verrijden van de stoel.

Bij beschadigingen van de lader of snoer deze altijd vervangen.

In geval van storingen dient u contact op te nemen met Lopital Nederland B.V.

E-mail: [e-mail]

Attentie: de Elexo douche-/toiletstoel dient uitsluitend te worden bediend door voldoende geïnstrueerd en deskundig personeel die bovendien over ervaring beschikken om met de gebruikersdoelgroep te werken.

Elektromagnetische stralingsvelden

Gebruik de stoel niet in de buurt van elektromagnetische stralingsbronnen zoals bijvoorbeeld communicatieapparatuur of een werkende, slecht geïsoleerde magnetron. Een te hoge straling kan leiden tot een onvoorspelbaar gedrag van de stoel en als gevolg daarvan tot ongelukken.

Slaapstand

Na ongeveer een uur valt de stoel in een slaapstand en de batterij indicatie ledjes op de handbediening gaan dan uit.

Om de stoel weer te activeren drukt u twee seconden op de omhoog knop.

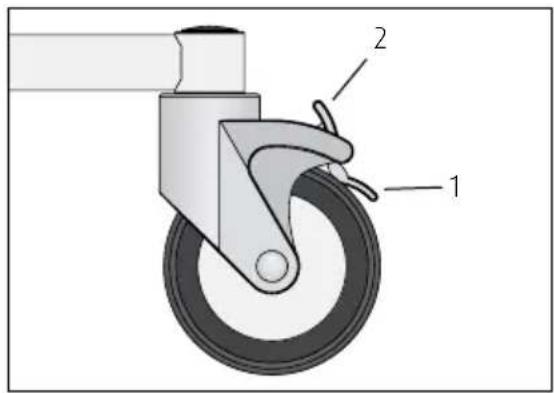

Remmen

• De Elexo kan op de rem worden gezet door het uitstekende lipje (1) op het wiel, naar beneden te trappen.
• Om de Elexo van de rem te halen moet het opstaande lipje (2) van het wiel naar beneden worden gedrukt.

Nood-daal functie

Als de handbediening niet meer functioneert en de stoel in een hoge positie staat kan de stoel naar beneden worden gebracht door middel van de nood-daal-knop.

Controleer eerst of de stoel niet in de slaapstand staat!

1. Haal de stekker van de handbediening los.
2. Druk de nood-daal-knop in.

De stoel zakt nu naar de laagste positie (let op dat er zich geen personen of objecten onder de stoel bevinden). Haal de persoon uit de stoel en gebruik de stoel niet meer totdat deze gerepareerd is. Neem contact op met de technische dienst of de service afdeling van Lopital Nederland.

Activeren

Voordat u gebruik kunt maken van de Elexo, dient deze geactiveerd te worden door middel van de omhoog knop gedurende twee seconden in te drukken.

Gaan zitten / gaan staan

• De verzorger opent de armleggers en klapt deze indien nodig op.
• De verzorger stelt de hoogte van het zitvlak in, op maat voor de bewoner.
• De verzorger klapt de beide voetsteunen omhoog.
• De bewoner staat rechtop en houdt zich vast aan een ondersteuning, bijvoorbeeld een bed of handgreep.
• De verzorger rijdt de Elexo van de achterzijde naar de bewoner toe, totdat de kuitband de bewoner raakt.
• Voor het uitvoeren van de transfer moet de Elexo op de rem staan.
• De bewoner laat zich zakken op de Elexo.
• Opstaan gebeurt in de omgekeerde volgorde.

Opklapbare / afneembare voetsteunen

• Voordat de Elexo omhoog wordt gebracht, klapt de verzorger de voetsteunen naar beneden.
• De verzorger of de bewoner tilt eerst het ene been omhoog, de verzorger klapt dan de voetsteun omlaag. Vervolgens dezelfde procedure voor het andere been.

Opklappen van de armleuningen

Rechte armleggers, optie 68305650

De onafhankelijk opklapbare armleuningen zijn eenvoudig op te klappen. Bescherm de gebruiker bij het omhoog- en omlaag bewegen van de armleggers. In opgeklapte toestand behoren deze niet uit zichzelf terug te vallen, in andere gevallen: raadpleeg uw leverancier.

Vergrendelbare voorsluiting

Optie 68405660

- Als de gebruiker op de Elexo heeft plaatsgenomen, worden de armleggers met voorsluiting naar beneden geklapt en worden deze daarna voor de gebruiker gedraaid. - De armleggers met voorsluiting zijn in horizontale positie geborgd. - De armleggers kunnen ontgrendeld worden door de beveiligingspal bij het scharnierpunt aan het frame in te drukken (zie afbeelding). Hierna kan de

armlegger voor de gebruiker weggedraaid en omhooggeklapt worden.

- Bescherm de gebruiker altijd bij het omhoog- of omlaagklappen van de armleggers.

- De armleggers kunnen ook als steun gebruikt worden bij het gaan zitten en staan. Houd er wel rekening mee dat de armleggers dan niet in alle draairichtingen vergrendeld zijn.

Attentie: Bij het neerklappen van de armleuningen het scharnierpunt ontwijken i.v.m. klemming van de vingers.

Attentie: Bij het opklappen van de armleuningen voorkomen dat vingers of ledematen tussen armleuning en rugleuning klem komen te zitten.

Attentie: De armleuningen of voorsluiting dienen niet te worden gebruikt als hefboom (bijv. bij het over een drempel manouvreren van de stoel) of als duw-/trekbeugel. Dit kan schade aan het product geven en/of gevaar opleveren.

Omhoog bewegen

• Als de gebruiker op de Elexo zit, eerst de Elexo op de rem zetten en dan pas de stoel omhoog bewegen.
• Het stoelgedeelte wordt omhoog bewogen door de bedieningsknop met de pijl omhoog in te drukken. Het zitframe van de Elexo zal dan gelijkmatig omhoog bewegen.
• U kunt de beweging op iedere gewenste hoogte laten stoppen door de knop los te laten.
• Houd tijdens de omhooggaande beweging contact met de gebruiker.

Omhoog knop

Bij het omhoog bewegen gaat de wigstand van de stoel van 0° naar maximaal 17° achterover.

• Het stoelgedeelte wordt omlaag bewogen door de bedieningsknop met de pijl omlaag in te drukken. Het zitframe van de Elexo zal dan gelijkmatig dalen.
• U kunt de beweging op iedere gewenste hoogte laten stoppen door de knop los te laten.
• Houd tijdens de omlaaggaande beweging contact met de gebruiker.

Omlaagknop

Gebruik ondersteek / emmer

• Als de Elexo gebruikt wordt als toiletstoel, dan kan onder de zitting in de speciale geleider een ondersteek, kunststof ondersteek of toiletemmer geschoven worden.
• De ondersteek, kunststof ondersteek of toiletemmer wordt aan de achterzijde van de stoel ingeschoven.

Om verwondingen aan de gebruiker te voorkomen, adviseren wij de verzorger om de deksel uit de zitting te verwijderen en de ondersteek, kunststof ondersteek of toiletemmer te plaatsen voordat de gebruiker plaatsneemt.

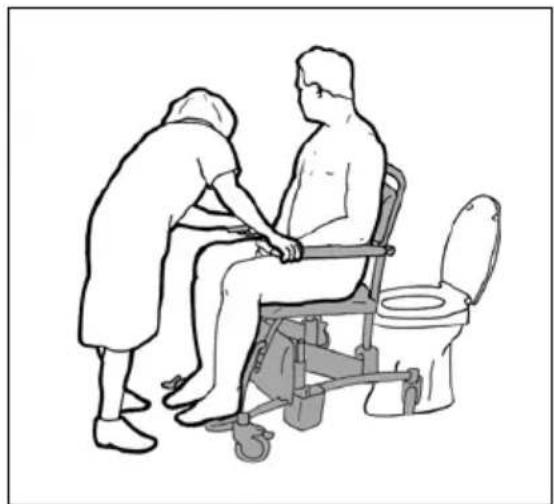

Gebruik toiletfunctie

• De Elexo kan ook over het toilet gereden worden. Nadat de gebruiker heeft plaats-genomen en de armleggers gesloten zijn, brengt de verzorger de Elexo op de juiste hoogte.
• De Elexo kan nu achterwaarts over het toilet gereden worden.
• Laat de Elexo, indien nodig, zakken voor de juiste positie.

Om verwondingen aan de gebruiker te voorkomen, adviseren wij de verzorger om de deksel uit de zitting te verwijderen voordat de gebruiker plaatsneemt. Opmerking: de Elexo past niet over ieder toilet.

Wassen

• Doordat de Elexo in hoogte instelbaar is, wordt het verzorgen en wassen van de bewoner voor de verzorger ergonomisch verbeterd.
• De in te stellen hoogte is afhankelijk van de lengte van de verzorger.
• Breng de Elexo in een lagere stand voor bewassing van het bovenlichaam en het wassen van de haren.
• Breng de Elexo in een hogere stand voor bewassing van het onderlichaam en de benen.

Opladen accu's

De Elexo is een elektrisch aangedreven hoog-laag douche- en toiletstoel en werkt op accu's.

Het oplaadpunt bevindt zich aan de voorzijde van de stoel, langs de beensteun.

Als de accu's grotendeels ontladen zijn, zal de oranje led op de handbediening oplichten, dit ten teken dat de accu's spoedig opgeladen dienen te worden.

Als de rode led oplicht, moeten de accu's direct geladen worden. De stoel is dan niet meer te gebruiken.

Sluit de lader aan op de Elexo.

Alleen de origineel meegeleverde lader van de Elexo gebruiken. Wanneer de lader aangesloten wordt op de Elexo gaat de bediening in slaapstand (alle functies worden dan uitgeschakeld).

Als het indicatielampje op de lader groen oplicht zijn de accu's voldoende geladen. De lader kan aangesloten blijven als de accu's voldoende zijn geladen. Haal de lader uit het stopcontact en ontkoppel de Elexo. De Elexo is na het activeren (zie Activeren) gereed voor gebruik.

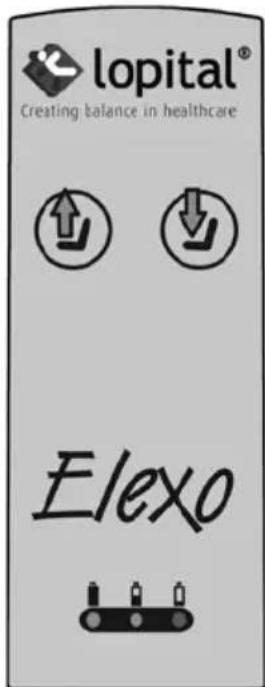

Accu indicatie op handbediening

Ledjes branden niet: stoel staat in slaapstand en is niet te gebruiken.

Groene led brandt: stoel is bedrijfsklaar

Oranje led brandt: accu's dienen spoedig geladen te worden (stoel is nog bruikbaar)

Rode led knippert: accu's zijn ontladen en moeten worden geladen

Rode led brandt: accu's zijn geheel ontladen en moeten direct worden geladen

Opmerking: Installeer de lader op een vaste plaats in een niet-vochtige ruimte. Dus niet in een bad- of doucheruimte. Zet de stoel na gebruik aan de lader voor behoud van de accu's. Laad de stoel minimaal één maal per week op!

Onderhoud

• De Elexo dient na ieder gebruik gereinigd te worden met water en normale huishoudelijke schoonmaakmiddelen. Gebruik geen schuurmiddel of andere agressieve oplosmiddelen (zoals chloor).
• Als de Elexo gedesinfecteerd moet worden adviseren wij u Neoquat combi®.
• Controleer regelmatig de wielen op haren en stof en verwijder deze zonodig.
• Verwijder overtollige zeepresten.
• Lopital Nederland B.V. adviseert om een jaarlijks onderhoudscontract af te sluiten voor de Elexo.
• Onderhoud en reparatie alleen door geautoriseerd personeel uit te voeren.

Transport en opslag

Tijdens transport en opslag moeten de omgevingscondities het liefst gematigd blijven. Dit wil zeggen dat de temperatuur het best tussen de -20 en +55 graden Celsius (-4 tot 130 graden Fahrenheit) moet blijven, en dat de vochtigheidsgraad zo laag mogelijk dient te worden gehouden. Trillingen tijdens transport moeten tot een minimum worden beperkt om schade aan scharnierverbindingen in het product te voorkomen.

Technische gegevens

Dit product behoort tot de categorie "BF"

Opbouw

Frame uit stalen buizen en plaatwerk voorzien van 2-laags poedercoating Scharnierpunten uit RVS Wielen uit kunststof, ∅ 125 mm, dubbel blokkeerbaar Lichaamsondersteuning uit PUR (polyurethaan) Eigen gewicht Elexo 50 Kg Maximale belasting 180 Kg

Afmetingen

Grondvlak: 68 cm breed, 83 cm diep Zithoogte: minimaal 50 cm, maximaal 105 cm Helling zitting: laagste stand: 0°, hoogste stand: 17° Wighoek: 100°

Aandrijving

Actuator 24V DC Push Only Accu capacitit 7Ah Lader 100-240V AC 50/60Hz 500mA
