Type apparaat	Split airconditioner
Merk	Hokkaido
Model	HCNI 262 G
Koelen en verwarmen	Ja
Koelcapaciteit	2,6 kW
Verwarmingscapaciteit	2,6 kW
Energieklasse	A
Stroomvoorziening	220-240 V ~ 50 Hz
Koelmiddel	R410A
Geluidsniveau binnenunit	42 dB(A)
Geluidsniveau buitenunit	52 dB(A)
Afstandsbediening	Infrarood, met LCD-display
Timer	24-uur programmeerbaar (ON/OFF)
Slaapfunctie	Ja, energiebesparend
Luchtfilters	Antibacterieel, elektrostatisch, actieve kool, ionisator
Automatische herstart	Ja, na stroomonderbreking
Ontdooifunctie	Automatisch, microprocessor gestuurd
Beschermingsfuncties	3-minuten vertraging, overbelasting
Onderhoud filters	Om de 2 weken reinigen
Garantie	2 jaar

Veelgestelde vragen - HCNI 262 G Hokkaido

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder het klepje, vervang de oude batterijen door twee nieuwe AAA-batterijen (1,5V) en let op de juiste polariteit. Druk daarna op de RESET-knop.

Waarom start de airconditioner niet direct na uitschakelen?

Dit is normaal: een beschermende functie zorgt voor een vertraging van 3 minuten om de compressor te beschermen.

Hoe stel ik de timer in om de airconditioner automatisch te laten inschakelen?

Druk op de TIMER ON-knop en stel met herhaaldelijk drukken de gewenste tijd in (stappen van 30 minuten tot 10 uur, daarna 1 uur). Bevestigen gebeurt automatisch.

Wat is de slaapfunctie en hoe gebruik ik die?

De SLEEP-functie past de temperatuur gedurende de eerste uren aan (bij koelen +1°C per uur, bij verwarmen -1°C) en schakelt na 7 uur uit. Druk op de SLEEP-knop tijdens de werking.

Hoe reinig ik de luchtfilters?

Open het inlaatrooster, verwijder de filters en reinig ze met een stofzuiger of lauwwarm water. Laat ze drogen in de schaduw. Dit moet minstens elke 2 weken gebeuren.

Wat betekent het knipperende OPERATION-lampje?

Een snel knipperend lampje duidt op een beschermende functie of een storing. Raadpleeg de foutcodes in de handleiding of neem contact op met de installateur.

Kan ik de airconditioner gebruiken zonder afstandsbediening?

Ja, druk op de AUTO/COOL-schakelaar op het bedieningspaneel voor noodbediening in de AUTO-modus. Druk tweemaal voor de testfunctie.

Wat is de ideale temperatuurinstelling voor koelen en verwarmen?

Voor koelen stelt u een temperatuur in tussen 17°C en 32°C, voor verwarmen tussen 17°C en 30°C. Vermijd extreme instellingen om energie te besparen.

Hoe werkt de swing-functie van de louver?

Druk op de SWING-knop om de horizontale louver automatisch op en neer te laten bewegen voor een betere luchtcirculatie. Druk nogmaals om de stand vast te zetten.

Wat moet ik doen als de airconditioner water lekt?

Schakel de unit onmiddellijk uit en verbreek de voeding. Neem contact op met een erkende installateur. Probeer nooit zelf reparaties uit te voeren.

GEBRUIKSAANWIJZING HCNI 262 G Hokkaido

Veiligheidsvoorschriften.... p. 3

Algemene informatie....p. 4

Hoofdlijnen van specifieke omschrijvingen...... p. 4

Binnen -en Buitenunit omschrijvingen....p. 6

Display panel op de binnenunit....p. 7

Aanbevolen werkingcondities.... p. 7

Infrarode afstandsbediening....p. 8

Vervanging van de batterijen.... p. 8

Omschrijving bedieningspaneel.... p. 9

Omschrijving display van de afstandsbediening....p. 12

Verwarmen, Koelen en Ventileren....p. 13

Werking van de airconditioner....p. 13

Drogen....p. 14

Inschakeltijd (TIMER ON)....p. 18

Uitschakeltijd (TIMER OFF)....p. 19

In -en Uitschakeltijd (TIMER ON-TIMER OFF)....p. 20

IR afstandsbediening installatie en werking.... p. 21

Nood werking en Test schakelaar....p. 21

Reiniging en Onderhoud....p. 22

Hints voor economisch werking...... p. 24

Regelen van de uitblaasrichting....p. 25

Voorkoming van storingen en problemen oplossen....p. 26

VEILIGHEIDSVOORSCHRIFTEN

Het systeem moet worden geïnstalleerd door een professionele installateur. Probeer het systeem nooit zelf te repareren. Deze unit heeft onderdelen welke bereikt kunnen worden bij het openen of wegnemen van de panels, en dit veroorzaakt blootstelling aan hoge voltages. Ook met het uitschakelen van de stroom, is het niet altijd mogelijk om het risico van elektrische schokken te vermijden.

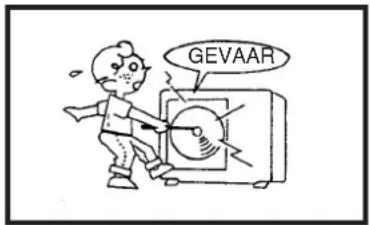

• Plaats je handen of andere objecten niet dicht bij de luchtuitlaat van de binnen of buitenunit.
• Beide units bevatten een ventilator en werkt op hele hoge snelheid. Het aanraken van de ventilator tijdens werking kunnen mensen serieuze verwondingen veroorzaken en beschadigd de unit.
• Jonge kinderen moeten begeleid worden om ze te verzekeren dat ze niet dichtbij het apparaat spelen.

- Om het risico van elektrische schokken te vermijden, spuit geen water of andere vloeistoffen op de binnenunit.

NL

• Ventileer de ruimte regelmatig terwijl de airconditioner werkt, vooral als ook een gastoestel werkt in de ruimte.
• Verzuim van het opvolgen van deze instructies kan een gebrek van zuurstof binnen de ruimte veroorzaken.

• Om elektrische schokken te vermijden, schakel de voedingsspanning af voordat er met schoonmaken of enig andere routine onderhoud wordt begonnen.
• Volg de instructies schoonmaken zoals verder omschreven in deze handleiding.

• Gebruik geen vloeibare of spuitbus schoonmaakmiddelen op de unit. Gebruik altijd een zacht en droge doek.
• Om elektrische schokken te voorkomen, probeer nooit de unit schoon te te maken door water erop te spuiten.

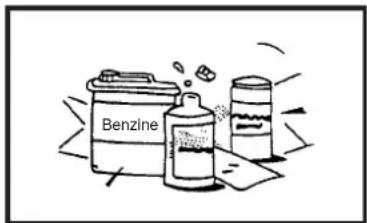

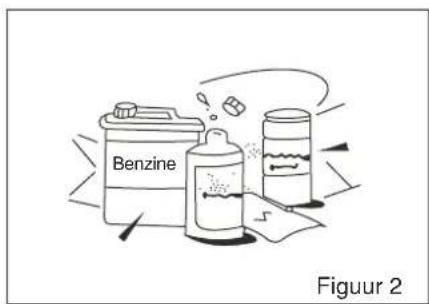

- Gebruik geen brandbare of bijtende huishoudelijke schoonmaakmiddelen binnen in de unit, omdat sommige onderdelen kunnen worden aangetast.

- Voor geschikte uitvoering, laat de airconditioner onder temperatuur en vochtigheid condities werken zoals aangegeven in deze handleiding. Als de unit over deze condities werkt, kunnen storingen optreden of kan vocht van de binnenunit af druppelen.

NOTITIE: Onder geen enkele reden de koelleidingen loskoppelen. Deze unit bevat R410A (freon) gas onder druk. Als de airconditioner naar een andere plaats moet, neem dan contact op met de installateur.

Hoofdlijnen specifieke omschrijvingen

HOOG EFFICIENTIE EN ENERGIE BESPARENDE COMPRESSOR

Buitenunits zijn uitgerust met hoge efficientie rotary compressoren.

INFRARODE AFSTANDSBEDIENING

Alle beschikbare functies van de airconditioner moeten ingesteld worden door gebruik van de infrarode afstandsbediening, het LCD panel toont meteen de werkende instellingen.

ON Timer, programma om de unit te starten binnen 24 uur, met stappen van 30 minuten of met 1 uur stappen.

OFF Timer, programma om de unit te stoppen binnen 24 uur, met stappen van 30 minutes of met 1 uur stappen.

De unit kan ook op volgorde geprogrammeerd worden met starten en stoppen, binnen 24 uur.

DROGEN

Wanneer "DRY" functie is geselecteerd, de airconditioner verminderd sterk de vochtigheid binnen de ruimte en houdt de kamertemperatuur ook op constante waarde.

REGELING VAN DE BINNENUNIT VENTILATOR

Thermostaat stop. In verwarmen, wanneer de ingestelde temperatuur is bereikt stopt de compressor en de ventilatiesnelheid wordt verlaagd om koude luchtstroom te voorkomen.

Hot Keep. Aan het begin van verwarmen, start de binnen ventilator met 5 minuten vertraging, dat is wanneer de temperatuur van de warmtewisselaar nog onvoldoende is.

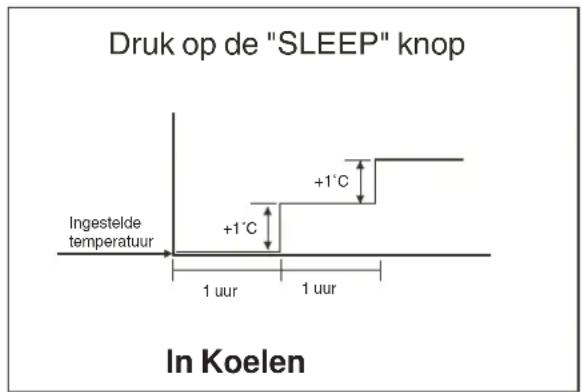

"SLEEP" FUNCTIE (ENERGIE BESPAREND)

Bestaat uit een automatische en geleidelijke correctie van het verschil tussen de kamertemperatuur en de ingestelde temperatuur. Dit voorkomt dat de unit constant werkt op een piek capaciteit voor een lange periode.

MICROPROCESSOR GEREGELDE ONTDOOIFUNCTIE (VERWARMEN)

De microprocessor op de printplaat kan de afnamen in verwarmingscapaciteit volgen welke veroorzaakt wordt door ijsrijping op de warmtewisselaar van het buitendeel, en geeft het signaal voor automatische ontdooiing; een LED op het bedieningspaneel van de binnenunit licht op wanneer deze functie geactiveerd is.

THERMOSTAAT MET MICROCOMPRESSOR REGELING

De thermostaat wordt geregeld door de mircoprocessor welke een energie besparing kan geven en verhoogd de comfort, doordat ruimte temperatuur nauwkeurig wordt bepaald.

BINNEN VENTILATOR MET AUTOMATISCHE SNELHEID REGELING

De luchtstroom van de binnenunit kan stap bij stap geregeld worden, op basis van het verschil tussen de ruimte temperatuur en de ingestelde temperatuur. Dit staat toe om de verlopen tijd te verminderen om de gewenste temperatuur te bereiken in Koelen en Verwarmen, met behandeling van de geschikte lucht volumes.

BINNEN VENTILATOR MET LAAG GELUIDSNIVEAU

Deze ventilator is gevormd en ontwikkeld om zeer lage waarde in geluidsniveau te realiseren ook op de hoogste rotatie snelheid.

HOGE EFFICIENTIE BINNEN WARMTEWISSELAAR

De gebogen vorm van de binnen warmtewisselaar, de koperen leiding met inwendige groeven en de speciaal gevormde aluminium lamellen maakt een opmerkelijke verhoging in de efficientie van warmte overdracht mogelijk.

GEMOTORISEERDE LOUVER

De horizontale louver kan direct bediend worden met de bediening. Verschillende opties kunnen hierbij geselecteerd worden:

- "AIR DIRECTION", staat de gebruiker toe om gewenste verticale orientering van de luchtstroom te laten onthouden. wanneer de gewenste louver positie is geselecteerd, wordt het onthouden door de elektronica en bij elke volgende start ingesteld.

- “SWING”, de louvers bewegen constant omhoog en omlaag, dus vergroot de lucht-circulatie binnen in de ruimte.

DIAGNOSTIEK EN BESCHERMENDE FUNCTIES

Door het knipperen van de LED lampjes op het bedieningspaneel van de binnenunit, kan de storingscode nauwkeurig worden bepaald.

AUTOMATISCHE HERSTART NA EEN STROOMONDERBREKING

• Wanneer een stroomonderbreking optreedt, stopt de airconditioner meteen.
• Wanneer de voeding herstelt is, zal OPERATION lamp beginnen met knipperen.
• De airconditioner zal automatisch herstarten 3 minuten nadat de voedingspanning herstelt is. Dit betekent dat het niet noodzakelijk is de ON/OFF knop op de afstandsbediening te drukken. Dezelfde instellingen zoals voor de stroomonderbreking zijn geldig.

SPECIAAL GECOATE ONDERDELEN OM DE HYGIENE TE VERBETEREN

De warmtewisselaar en de cross flow ventilator op de binnenunit zijn speciaal behandeld om de toename van schimmels en bacterien te voorkomen.

ANTI-VERVUILING FILTERS EN HEALTH-VERBETERING METHODE

De ionizer (ionen generator), de antibacteriele filter met biologische enzym, de actieve carbon elektrostatische filter op de binnenunit, samen met de oxygen generator op de buitenunit, geeft een hoger comfort en gezonde lucht kwaliteit binnen in de ruimte.

BINNEN -EN BUITENUNIT OMSCHRIJVINGEN

Figuur onder is alleen voor uitleg. De echte verschijning van de componenten kunnen enigzins verschillen.

Binnenunit

1. Voorpaneel
2. Lucht inlaat
3. Luchtfilter
4. Lucht uitlaat
5. Horizontale uitblaaslouver
6. Verticale uitblaaslouver
7. LED Panel
8. Infrarode signaal ontvanger
9. Infrarode afstandsbediening
10. Nood werking/Test knop

Buitenunit

1. Koelleidingen en condensafvoer
2. Lucht inlaat
3. Lucht uitlaat

1) AUTO MODE lamp:

Licht op wanneer AUTO mode is geselecteerd.

• Tijdens het verwarmen, kan de buitenunit warmtewisselaar bedekt raken met ijs. Als dat gebeurt start automatisch het ontdooien en zal dit lampje gaan branden.
• Dit lampje brandt ook wanneer de voorbereiding functie "Hot Keep" voor de binnenunit warmtewisselaar is geactiveerd. Dit is het geval wanneer de airconditioner start met verwarmen en de temperatuur van de binnenunit warmtewisselaar nog te laag is (koude lucht voorkoming functie).

3) Digitale Display Indicator:

Geeft de ingestelde temperatuur aan tijdens de werking van de airconditioner.

4) OPERATION lamp:

Wanneer de voeding naar de unit wordt ingeschakeld, knippert het lampje 6 keer. Het lampje brandt tijdens normale werking. Het knippert snel in geval van interventie van een beschermende functie.

5) TIMER lamp:

Licht op tijdens werking onder de TIMER functie (TIMER ON, TIMER OFF mode).

AANBEVOLEN WERKINGCONDITIONS

Om de beste resultaten van de unit te verkrijgen, is het aanbevolen om de volgende condities te gebruiken:

KOELEN	Buiten temperatuur:	18 tot 43 °C
	Ruimte temperatuur:	17 tot 32 °C
	ATTENTIE: Kamer relatieve vochtigheid zal lager moeten zijn dan 80%. Als de airconditioner over deze grens zal komen, kan de warmtewisselaar bedekt raken met ijs.
VERWARMEN	Buiten temperatuur:	-7 tot 24 °C
	Ruimte temperatuur:	17 tot 30 °C
DROGEN	Buiten temperatuur:	18 tot 43 °C
	Ruimte temperatuur:	17 tot 32 °C

Gebruik de airconditioner binnen de hierboven aangegeven temperatuur bereik, omdat anders de ingebouwde beschermende functies de werking van het systeem onderbreken.

NOTITIE: Indien de unit werkt in ruimtes met oliedampen of andere vluchtige materie, kan de warmtewisselaar vervuild of verstopt raken.

Vervanging van de batterijen

Gebruik voor de afstandsbediening 2 "AAA" batterijen (1,5V)

• Verwijder het voorklepje van de bediening door het eraf te schuiven in de richting zoals de pijltjes aangeven (zie foto)
• Vervang de gebruikte batterijen door nieuwe. Controleer of ze correct zijn geplaatst zoals aangegeven.
• Na het plaatsen van de batterijen, druk op de "RESET" knop op de afstandsbediening (zie uitleg verder)

NOTITIE: Gebruik alleen nieuwe batterijen van hetzelfde merk en type. Als de airconditioner een lange periode niet wordt gebruikt, verwijder de batterijen dan uit de bediening, omdat deze defect kan raken door roest lekkage.

Een batterij gaat gemiddeld een jaar mee. Vervang de batterijen wanneer er geen ontvangst beep van de binnenunit is of als de transmissie indicator op de afstandsbediening te kort oplicht.

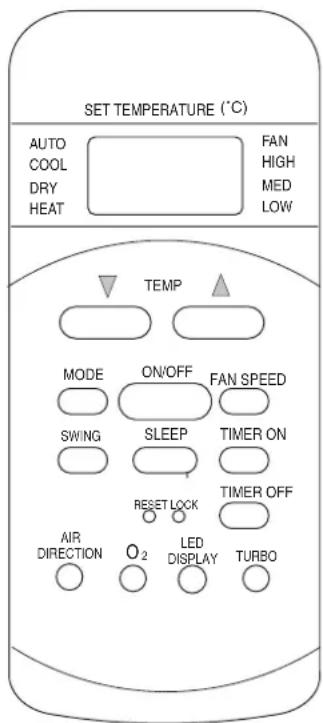

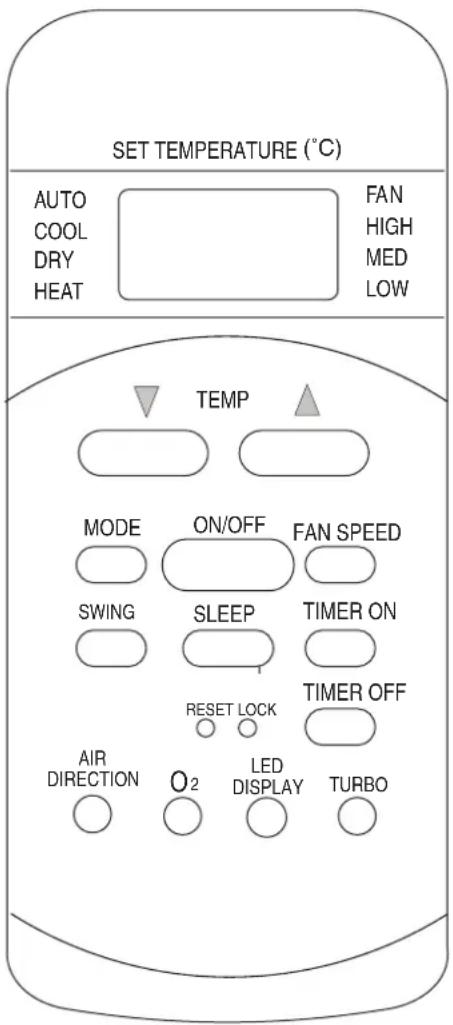

Omschrijving bedieningspaneel

1) TEMP ▼ knop:

Druk op deze knop om de ingestelde temperatuur te verlagen met 1°C.

2) TEMP ▲ knop:

Druk op deze knop om de ingestelde temperatuur te verhogen met 1°C.

3) MODE knop:

Met elke druk op deze knop, veranderd de werking mode in de richting zoals aangegeven.

AUTO = Automatisch

COOL = Koelen

DRY = Ontvochtigen

HEAT = Verwarmen

FAN = Ventileren

4) SWING knop:

Om de automatische beweging van de gemotoriseerde louver te starten of te stoppen.

5) RESET knop:

Om de normale werking van de afstandsbediening te herstellen in geval van storingen of na vervanging van de batterijen.

Omschrijving bedieningspaneel

6) AIR DIRECTION knop:

Om de hoek van de gemotoriseerde louver te veranderen, overeenkomend met de comfort benodigdheid.

7) LED DISPLAY knop:

Om de digitale display op de binnenunit aan/uit te schakelen.

8) FAN SPEED knop:

Om de ventilatiesnelheid te kiezen.

Mogelijke opties zijn: LOW (Lage snelheid), MED (Medium snelheid), HIGH (Hoge snelheid).

9) ON/OFF knop:

Om de airconditioner aan / uit te schakelen.

10) TIMER ON knop:

Om de inschakeltijd van de airconditioner te programmeren.

Met elke druk op deze knop, neemt de ingestelde tijd met 30 minuten toe.

Als de ingestelde tijd minstens 10 uur is, neemt de ingestelde tijd met elke druk op deze knop met 60 minuten toe.

Om de TIMER ON functie te annuleren, moet de ingestelde tijd 00 zijn.

11) SLEEP knop:

Om de energie besparende functie met automatische en geleidelijke correctie van de ingestelde temperatuur te activeren/deactiveren. Deze functie is mogelijk in AUTO, COOL en HEAT modes.

Het is ook mogelijk om de SLEEP functie te cancellen door te drukken op een andere knop op de bediening.

Omschrijving bedieningspaneel

12) TIMER OFF knop:

Om de uitschakeltijd van de airconditioner te programmeren.

Met elke druk op deze knop, verminderd de ingestelde tijd met 30 minuten.

Als de ingestelde tijd minstens 10 uur is, met elke druk op deze knop verminderd de ingestelde tijd met 60 minuten.

Om de TIMER OFF functie te annuleren, moet de ingestelde tijd 00 zijn.

13) LOCK knop:

Om alle andere knoppen op de afstandsbediening te blokkeren/deblokkeren, om ongewenste veranderingen van de werking instellingen te voorkomen.

14) TURBO knop:

In COOL mode, deze knop activeert de verhoogde werking in Koelen. Dit staat toe om de ingestelde ruimte temperatuur binnen een korte tijd te bereiken.

15) O2 knop:

Om de oxygen voortbreng methode op de buitenunit te activeren/deactiveren.

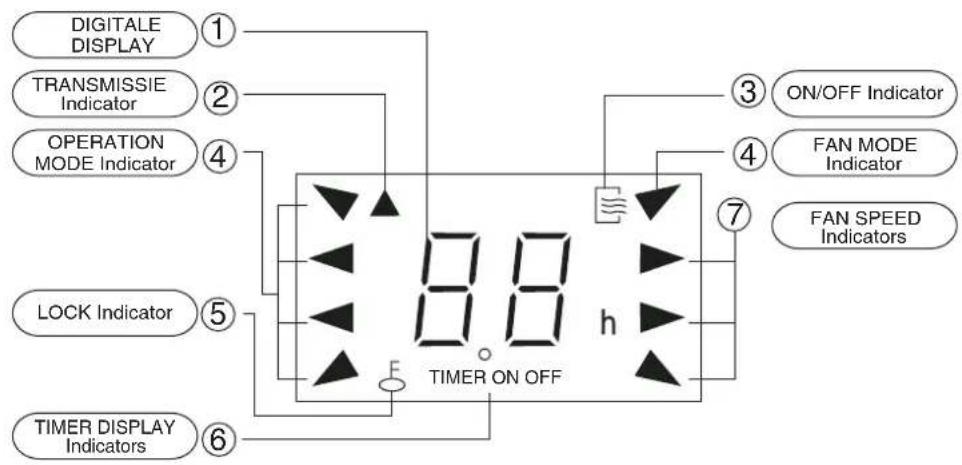

Omschrijving bedieningspaneel

1) Digitale display:

Deze ruimte geeft de ingestelde temperatuur waarde aan (°C).

Wanneer de TIMER functie is ingesteld, deze ruimte geeft de inschakel/uitschakeltijd van de airconditioner aan.

Het knippert eenmaal elke keer als de afstandsbediening een signaal geeft naar de binnenunit.

3) ON/OFF indicator:

Dit symbool verschijnt wanneer de airconditioner aan wordt gezet met de afstandsbediening. Wanneer de airconditioner wordt uitgezet met de afstandsbediening, verdwijnt dit symbool.

4) OPERATION MODE indicators:

Deze geeft de gangbare werking mode aan.

AUTO = Automatisch

COOL = K o e l e n

DRY = O n t v o c h t i g e n

HEAT = Verwarmen

FAN = V e n t i l e r e n

5) LOCK indicator:

Dit licht op wanneer de LOCK functie is geactiveerd.

6) TIMER MODE indicators:

Deze worden aangegeven wanneer de TIMER functie is ingesteld.

TIMER ON = Inschakeltijd van de airconditioner.

TIMER OFF = Uitschakeltijd van de airconditioner.

TIMER ON-OFF = In / of uitschakeltijd van de airconditioner, in volgorde.

Geeft de geselecteerde ventilatiesnelheid van de binnenventilator aan.

Mogelijke informatie is: LOW (Lage snelheid), MED (Medium snelheid), HIGH (Hoge snelheid).

Verwarmen, Koelen en Ventileren

Het starten:

Schakel de voedingspanning in: het OPERATION lampje op het voorpaneel van de binnenunit zal 6 keer knipperen, daarna gaat het uit.

1. Selecteer de gewenste werking, door op de "MODE" knop te drukken:

• COOL (Koelen)
- HEAT (Verwarmen)
• FAN (Ventileren)

1. Stel de gewenste temperatuur in door de "TEMP" knoppen.

2. Stel de gewenste ventilatiesnelheid in door op de "FAN SPEED" knop te drukken:

3. LOW

4. MED

5. HIGH

6. Druk op de "ON/OFF" knop om de airconditioner te starten: nu brandt de OPERATION lamp.

NOTITIE VOOR DE GEBRUIKER:

- In geval van snelle stop/start, start de airconditioner niet gelijk, maar na verloop van 3 minuten, ter bescherming van de compressor

Het stoppen:

Druk de "ON/OFF" knop op de afstandsbediening in om de airconditioner te stoppen.

WAARSCHUWING: Tijdens werking in de FAN mode is het niet mogelijk om de ruimte temperatuur te regelen. De instructies zoals aangegeven in paragraaf "2" zijn in dit geval niet van toepassing (zie hierboven).

Drogen

Het starten:

Schakel de voedingspanning in: het OPERATION lampje op het voorpaneel van de binnenunit zal 6 keer knipperen, daarna gaat het uit.

1. Selecteer de DRY mode door te drukken op de "MODE" knop.
2. Stel de gewenste temperatuur in door de "TEMP" knoppen in te drukken.

- In de DRY mode, is de ventilatiesnelheid "AUTO" ingesteld en een andere keuze is niet mogelijk

1. Druk de "ON/OFF" knop in om de airconditioner te starten: nu brandt de OPERATION lamp vol.

NOTITIE VOOR DE GEBRUIKER:

- In geval van snelle stop/start, start de airconditioner niet gelijk, maar na verloop van 3 minuten, ter bescherming van de compressor.

Het stoppen:

Druk de "ON/OFF" knop op de afstandsbediening in om de airconditioner te stoppen.

• Tijdens werking in drogen zal de airconditioner automatisch werken afhankelijk van het temperatuurverschil tussen de ruimte temperatuur en de ingetselde temperatuur.
• Tijdens de werking in drogen wordt de temperatuur geregeld door omschakelen tussen de werking koelen en ventileren in de lage ventilatiesnelheid.

AUTO Mode

Wanneer "AUTO" is geselecteerd, start de airconditioner in de meest geschikte werking, op basis van de ruimte temperatuur.

Het starten:

Schakel de voedingspanning in: het OPERATION lampje op het voorpaneel van de binnenunit zal 6 keer knipperen, daarna gaat het uit.

1. Selecteer "AUTO" mode met de "MODE" knop.

2. Stel de gewenste temperatuur in door de "TEMP" knoppen in te drukken.

3. Druk de "ON/OFF" knop in om de unit te starten nu brandt de OPERATION lamp vol.

NOTE FOR THE USER:

- In geval van snelle stop/start, start de airconditioner niet gelijk, maar na verloop van 3 minuten, ter bescherming van de compressor.

Het stoppen:

Druk de "ON/OFF" knop op de afstandsbediening in om de airconditioner te stoppen.

WAARSCHUWING: Tijdens de werking in de AUTO mode is het niet mogelijk om de ventilatiesnelheid te regelen. De ventilatiesnelheid wordt automatisch gekozen.

SLEEP Mode (Energie besparend)

	De SLEEP mode kan men selecteren tijdens de volgende modes:• Koelen• Verwarmen• "AUTO"Dit staat een energiebesparende werking van de airconditioner toe. Voor meer details, zie verder.
	Het starten:Schakel de voedingspanning in: het OPERATION lampje op de binnenunits voorpaneel knippert 6 keer, daarna gaat het uit.1. Selecteer de gewenste mode door de "MODE" knop in te drukken.2. Stel de gewenste temperatuur in door de "TEMP" knoppen.3. Druk de "ON/OFF" knop in om de airconditioner te starten: nu brandt de OPERATION lamp vol.4. Druk op de "SLEEP" knop.NOTITIE VOOR GEBRUIKER:• Soms start de airconditioner niet gelijk, maar na 3 minuten, ter bescherming van de compressor.
	Het stoppen:Druk de "ON/OFF" knop op de afstandsbediening in om de airconditioner te stoppen.
WAARSCHUWING: Tijdens werking in de "SLEEP" mode, is het niet mogelijk om de ventilatiesnelheid te regelen. De ventilatiesnelheid wordt automatisch gekozen.

SLEEP Mode (Energie besparend)

Deze mode kan geselecteerd worden tijdens werking in Verwarmen, Koelen of "AUTO" mode. De unit schakelt automatisch uit na 7 uur tijdens "SLEEP" werking.

- In Koelen, neemt de ingestelde temperatuur toe met 1°C per uur tijdens het eerste en tweede uur, daarna blijft het gelijkmatig, terwijl de ventilatiesnelheid "LOW" is.

- In Verwarmen, neemt de ingestelde temperatuur af met 1°C per uur tijdens de eerste en tweede uur, daarna blijft het gelijkmatig, terwijl de ventilatiesnelheid "LOW" is; De functie tegen onverwarmde lucht heeft voorrang.

- In "AUTO" mode worden dezelfde voorwaarden gehanteerd als tijdens de automatisch gekozen instelling.

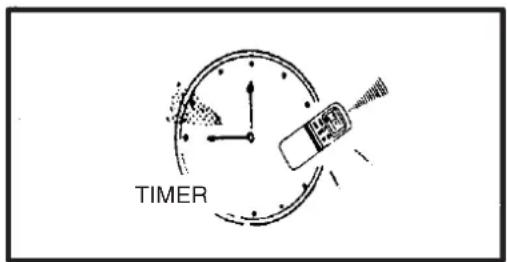

Inschakeltijd (TIMER ON)

1. Druk op de TIMER ON knop. Op de LCD van de bediening wordt de TIMER ON indicator aangegeven, zowel de laatst ingestelde inschakeltijd en de "h" symbool wordt aangegeven.
2. Druk herhaaldelijk op de TIMER ON knop totdat de gewenste tijd is aangegeven op de LCD van de afstandsbediening.
3. Na 0,5 sec wordt de TIMER ON signaal gezonden naar de binnenunit; 2 sec. later verdwijnt "h" symbool vanaf de LCD, zowel de ingestelde tijd en de ingestelde temperatuur worden in plaats daarvan aangegeven.
4. Om de TIMER ON functie te annuleren, regel de ingestelde tijd naar 00.

Waarschuwing:

- Tijdens werking onder de TIMER functie zal de afstandsbediening automatisch een signaal verzenden om het binnendeel te starten of te stoppen op de ingestelde tijd. Plaats hiervoor de afstandsbediening op een zodanige locatie dat het binnendeel deze signalen kan ontvangen en controleer dat er geen obstakels de signalen kan verstoren.

NOTITIE: TIMER instelling is voor 24 uur geldig, het is niet mogelijk deze functie als een week timer te gebruiken.

Uitschakeltijd (TIMER OFF)

1. Druk op de TIMER OFF knop. Op de LCD van de bediening wordt de TIMER OFF indicator aangegeven, zowel de laatst ingestelde uitschakeltijd en de "h" symbool wordt aangegeven.
2. Druk herhaaldelijk op de TIMER OFF knop totdat de gewenste tijd is aangegeven op de LCD van de afstandsbediening.
3. Na 0,5 sec wordt de TIMER OFF signaal gezonden naar de binnenunit; 2 sec later verdwijnt "h" symbool vanaf de LCD, zowel de ingestelde tijd en de ingestelde temperatuur worden in plaats daarvan aangegeven.
4. Om de TIMER OFF functie te annuleren, regel de ingestelde tijd naar 00.

Waarschuwing

- Tijdens werking onder de TIMER functie zal de afstandsbediening automatisch een signaal verzenden om het binnendeel te starten of te stoppen op de ingestelde tijd. Plaats hiervoor de afstandsbediening op een zodanige locatie dat het binnendeel deze signalen kan ontvangen en controleer dat er geen obstakels de signalen kan verstoren.

NOTITIE: TIMER instelling is voor 24 uur geldig, het is niet mogelijk deze functie als een week timer te gebruiken.

In -en Uitschakeltijd (TIMER ON-TIMER OFF)

1. Druk op de TIMER ON knop. Op de LCD van de bediening wordt de TIMER ON indicator aangegeven, zowel de laatst ingestelde inschakeltijd en de "h" symbool wordt aangegeven.
2. Druk herhaaldelijk op de TIMER ON knop totdat de gewenste tijd is aangegeven op de LCD van de afstandsbediening.
3. Druk op de TIMER OFF knop. Op de LCD van de bediening wordt de TIMER OFF indicator aangegeven, zowel de laatst ingestelde uitschakeltijd en de "h" symbool wordt aangegeven.
4. Druk herhaaldelijk op de TIMER OFF knop totdat de gewenste tijd is aangegeven op de LCD van de afstandsbediening.
5. Na 0,5 sec wordt elke Timer functie instelling, de relevante signaal verzonden naar de binnen-unit; 2 sec later verdwijnt "h" symbool vanaf de LCD, zowel de ingestelde tijd en de ingestelde temperatuur worden in plaats daarvan aangegeven.
6. Om elke Timer functie instelling te annuleren, regel de ingestelde tijd naar 00.

Waarschuwing:

- Tijdens werking onder de TIMER functie zal de afstandsbediening automatisch een signaal verzenden om het binnendeel te starten of te stoppen op de ingestelde tijd. Plaats hiervoor de afstandsbediening op een zodanige locatie dat het binnendeel deze signalen kan ontvangen en controleer dat er geen obstakels de signalen kan verstoren.

NOTITIE: TIMER instelling is voor 24 uur geldig, het is niet mogelijk deze functie als een week timer te gebruiken.

Maximale afstand: 8 meter

1) Controleer dat 2 volgeladen batterijen ("AAA" type, 1,5V) correct in de houder zijn geplaatst, door de polariteit aanduidingen op de afstandsbediening. De gemiddelde levensduur voor de batterijen is 1 jaar.
2) Gebruik de afstandsbediening binnen 8 meter van het binnendeel en richt hierbij op de signaal ontvanger.
3) De afstandsbediening kan niet goed functioneren indien grodijnen, deuren of andere obstakels zich tussen de afstandsbediening en de signaal ontvanger op het binnendeel bevinden.
4) Indien de afstandsbediening zijdelings van de signaal ontvanger wordt gehouden, is de maximale hoek voor goede werking 30° aan de rechter of linker zijde vanaf de ontvanger. Als de bediening op de wand is bevestigd, werkt het binnen een zijde afstand van 0,5 meter aan de rechter of linker zijde vanaf de ontvanger.
5) Indien de signaal ontvanger op het binnendeel bloot is gesteld aan direct zonlicht, kan deze niet goed functioneren.
6) Om interferentie te voorkomen, houdt de bediening tenminste 1 meter uit de buurt van HI-FI, TV en dergelijke.
7) Maak de afstandsbediening niet nat en voorkom dat enig soort vloeistof de bediening kan indringen.

NOOD WERKING EN TEST SCHAKELAAR

Om de bedieningspaneel te bereiken, til het rooster naar voren.

- Openen van aanzuigrooster:

Open het rooster door beide kanten tegelijk naar voren te bewegen, open het rooster niet te ver.

- Sluiten van aanzuigrooster:

Duw beide zijden tegelijk dicht.

Nood werking:

Als de afstandsbediening kwijt is of de batterijen leeg zijn kan de airconditioner gestart worden door eenmaal te drukken op de "AUTO/COOL" schakelaar op het panel. De airconditioner functioneert dan in nood werking "AUTO" mode.

Testen van de airconditioner:

Druk tweemaal op de "AUTO/COOL" schakelaar op het panel. De airconditioner start geforceerd met koelen in de lage ventilatie stand. Na 30 minuten wordt de werking omgeschakeld in drogen met een ingestelde temperatuur van 24°C.

Stoppen van het nood werking of test functie:

Druk eenmaal op de "AUTO/COOL" schakelaar op het panel terwijl de airconditioner werkt in nood werking of test mode: de unit stopt direct. Gebruik de afstandsbediening om terug te keren naar normale werking.

NOTITIE: Gebruik de test functie niet met de normale werking van de airconditioner.

Het is noodzakelijk de unit uit te schakelen en de voeding af te schakelen voor het schoonmaken.

Reiniging van de binnenunit en de afstandsbediening

⚠ Waarschuwing

• Gebruik een zachte, droge doek om de binnenunit en de afstandsbediening af te vegen.
• Indien de binnenunit zwaar bevuilt is, gebruik een bevochtigde doek met koud water. De inlaatrooster kan verwijderd worden voor spoelen met water, daarna drogen met een doek.
• Gebruik nooit een natte doek voor de afstandsbediening. Geen chemische middelen, benzine, verdunner of dergelijke middelen gebruiken voor de binnenunit, dit kan de coating van de airconditioner aantasten of vervormen.

Reiniging luchtfilters

Regelmatig de luchtfilters schoonmaken op z'n minst elke twee weken is aanbevolen om vermindering in de werking en capaciteit te verkomen. Om het schoonmaak correct te laten verlopen, graag de volgende instructies goed observeren of neem contact op met de installateur.

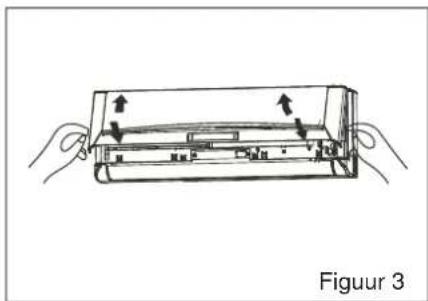

1) Open de inlaatrooster (zie figuur 3) totdat een klik geluid wordt gehoord.

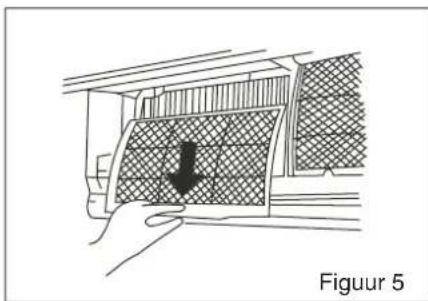

2) Trek de filter eerst iets omhoog totdat de filter vrij is van de filter haakjes, trek de filter daarna naar beneden weg (Figuur 4 en 5).
3) Reinig de luchtfilters om de twee weken. Reinig de luchtfilters met een stofzuiger of water, laat het daarna drogen in de schaduw.

4) Verwijder de luchtverfrisser filter vanuit zijn houder zoals aangegeven in figuur 6.

• Reinig de luchtverfrisser een keer per maand en vervang het elke 4\~5 maanden.
• Reinigen met een stofzuiger.

5) Verwijder de elektrostatische filter vanuit zijn houder zoals aangegeven in figuur 7.

Om schokken te voorkomen, raak dit filter voor 10 minuten na het openen van het rooster niet aan.

• Reinig de elektrostatische filter met water en laat het in de zon drogen voor twee uur.
• Voordat het filter wordt teruggeplaatst controleer dat het frame niet beschadigd is.

6) Plaats de luchtverfrisser filter terug.
7) Plaats de voorste luchtfilters terug in de unit en houdt u hierbij rekening dat beide zijkanten van de filter correct zijn geplaatst.

Indien de airconditioner voor lange periode niet wordt gebruikt

Indien de airconditioner meer als een maand niet wordt gebruikt, is het noodzakelijk de airconditioner schoon te maken zoals boven beschreven met aanvullend de volgende zaken:

• Laat de airconditioner een halve dag werken in de FAN mode, om de unit binnenin te laten drogen.
• Schakel de airconditioner uit en verbreek de voeding. Verwijder de batterijen uit de afstandsbediening totdat de airconditioner weer gebruikt gaat worden.
• De buitenunit vereist periodieke onderhoud. Probeer dit niet zelf te verrichten, maar neem hiervoor contact op met uw installateur.

Controleer voor het starten van de airconditioner

• Controleer of de bekabeling niet is beschadigd of is verbroken.
• Controleer of de luchtfilter correct is geplaatst.
• Controleer of de lucht inlaat of uitlaat niet zijn geblokkeerd door obstakels.

LET OP!

• Raak de metalen lamellen (warmtewisselaar) niet aan bij het wegnemen van de filter, dit kan verwonding veroorzaken.
• Gebruik geen water in de unit om schoon te maken. Blootstelling aan water kan de isolatie aan tasten, wat kan leiden tot elektrische schokken.
• Voordat begonnen wordt met schoonmaken, controleer of de voeding is afgeschakeld.

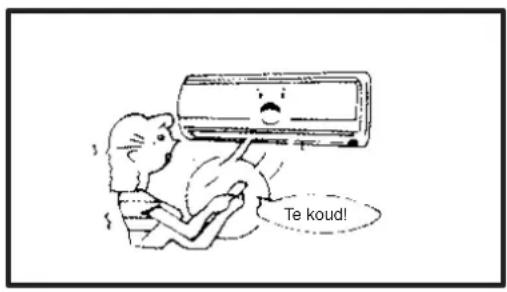

Kies een geschikte temperatuur instelling:

• Wanneer de airconditioner werkt in verwarmen, vermijdt een te hoge temperatuur in te stellen.
• Wanneer de airconditioner werkt in koelen, vermijdt een te lage temperatuur in te stellen.

Reinig de luchtfilters frequent:

- Om de airconditioner in goede staat te houden, is het nodig om de luchtfilters frequent te reinigen (minstens elke 2 weken), zoals al eerder uitgelegd. Stof ophopingen op de luchtfilters verminderd de airconditioners prestatie.

Laat geen deuren of ramen open:

- Dit verminderd de airconditioners efficientie en zal een hogere elektriciteitsverbruik veroorzaken. In geval van warmte overbelasting, kan de beschermende functies worden aangesproken en zal de normale werking van de airconditioner worden onderbroken.

Beperk blootstelling van zonlicht in de ruimte:

- Wanneer de airconditioner werkt in Koelen, zal u de ramen af moeten schermen met de gordijnen om blootstelling van de directe zonlicht tijdens de warmste uren van de dag te voorkomen. In dit geval, verhoogt het werkelijk in comfort, en het bespaard geld.

Gebruik TIMER functie niet overdadig:

- Stel geen periodes in van continu werking wanneer het niet echt nodig is; houdt rekening of er daad-werkelijk personen in deze ruimte zullen verblijven.

Stel de meest geschikte uitblaasrichting in:

- Door het zelf uit te proberen kunt u de verhoging van comfort ervaren bij een correcte instelling van de uitblaasrichting. Het energieverbruik blijft gelijk maar het comfort wordt aanmerkelijk verbeterd (zie volgende pagina).

Regel de uitblaasrichting zo om een hogere graad comfort te krijgen en vermijdt nadelige tocht. De verticale richting van de uitblaaslucht kan ingesteld worden met de infrarode afstandsbediening.

VERTICALE LUCHTRICHTING

Instellen van u voorkeur:

Verricht deze instelling terwijl de airconditioner werkt. Druk op de "AIR DIRECTION" knop op de bediening tot de gewenste hoek voor de louver is bereikt.

Verricht deze instelling terwijl de airconditioner werkt. Druk op de "SWING" knop op de bediening. De louver start onafgebroken met omhoog en omlaag schommelen. Druk nogmaals op de "SWING" knop als u de automatisch bewegen van de louver wilt stoppen.

• De "AIR DIRECTION" en "SWING" knoppen worden uitgezet wanneer de airconditioner niet werkt.
• Beweeg de louver niet handmatig om schade te voorkomen, maar gebruik altijd de afstandsbediening voor dit.
• Wanneer de airconditioner aan wordt gezet, zal de gemotoriseerde louver 10 seconden later starten, zo snel als het onder controle is van de elektronica. wanneer de airconditioner wordt gestopt, de gemotoriseerde louver stopt automatisch in de gesloten stand. Als de gemotoriseerde louver slecht werkt, wordt geadviseerd de airconditioner uit te zetten, en zet de stroom een paar minuten af; herstel de stroom en zet de unit opnieuw aan om de werkzaamheden van de louvers te controleren.
• Laat de airconditioner niet voor een lange tijd werken met de uitblaasrichting naar beneden ingesteld in Koelen en Drogen. Dit kan vochtdruppels veroorzaken die vanaf de louver, in de ruimte vallen.
• Maak de openingshoek van de horizontale louver niet te klein, omdat de koel- of verwarmingscapaciteit hierdoor vermindert kan raken door de te beperkte uitblaas opening.
• Stel de unit niet in werking met de horizontale louver in gesloten positie.
• De luchtvochtigheid in de ruimte dient lager als 80% te bedragen. Indien de airconditioner over deze grens werkt, kan de warmtewisselaar van de binnenunit bedekt raken met ijs; In dit geval, stel de louver in met maximale openingshoek en selecteer de hoogste ventilatiesnelheid.

REGELING VAN DE HORIZONTALE UITBLAASRICHTING

Horizontale uitblaasrichting kan handmatig ingesteld worden door omhoog staande rooster achter de horizontale flap te bewegen.

Instellen van uw voorkeur:

Voor het starten:

Gebruik de "AIR DIRECTION" knop op de afstandsbediening om de verticale uitblaas louver te bewegen in de middelste postie.

Hierdoor heeft u toegang tot de handels van de uitblaas-rooster hierachter; beweeg deze in de gewenste positie om de uitblaasrichting vast te stellen.

Er is geen automatische instelling mogelijk om de hoek te selecteren voor de verticale uitblaasrooster.

In de tabel hieronder zijn enkele "schijnbare storingen" aangegeven. Ze zijn dit echter niet. Volg eerst de volgende controle uit, voordat u contact opneemt met uw installateur.

CONDITIE	OORZAKEN OF CONTROLE PUNTEN
Unit wil niet starten.	• Controleer of de voeding is ingeschakeld of dat er geen stroom-storing is.• Controleer of de batterijen in de afstandsbediening niet leeg zijn.• Indien de Timer functie actief is, controleer de instellingen.
Na een stop van een werking herstart de airconditioner niet onmiddellijk.	• Dit is normaal. een beschermende functie (3 minuten vetraging) is geactiveerd om beschadigingen aan de compressor te voor-komen elke keer als de airconditioner wordt herstart na een stop.
Verschillende geluiden worden afgegeven vanuit de binnenunit.	• Wanneer Koelen begint of Verwarmen stopt, is een fluitend of een gorgelend geluid te horen. Dit geluid ontstaat wanneer het koudemiddel door de airconditioner stroomt.• Wanneer wordt gestart of gestopt, is een krakend geluid te horen. Dit geluid ontstaat bij de binnenunit onderdelen door ver-anderingen van de temperatuur.• Een sissend geluid is te horen wanneer de werking mode wordt veranderd van koelen naar verwarmen of andersom.Dit geluid ontstaat wanneer het koudemiddel van stromings-richting veranderd binnenin het koudemiddel circuit.
Lucht wordt niet uit de binnenunit geblazen of uitblaaslucht snelheid kan niet veranderd worden.	• Tijdens het drogen is de ventilatiesnelheid altijd in "LO" inge-steld om overdadig koelen te voorkomen.• Tijdens het starten van verwarmen, wordt lucht niet uitgeblazen totdat de warmtewisselaar warm genoeg is, dit om het gevoel van tocht te voorkomen.• Tijdens het ontdooien (het ontdooien van de buiten warmte-wisselaar) stopt de luchtstroom bij het binnendeel.
Koelen/ Verwarmen capaciteit is niet voldoende om de comfort eis van de gebruiker te halen.	• De airconditioner werkt niet efficient als de luchtfilters verstopt of vies zijn.• Controleer of de ruimte - nog niet de ingestelde temperatuur heeft bereikt: vergelijk de ruimte- met de ingestelde temperatuur.• Controleer of de luchtsnelheid niet is ingesteld op de "LO" stand.• Controleer of de lucht inlaat en uitlaat op de binnen -en buiten-unit niet zijn geblokkeerd door obstakels.• Als de verwarmingscapaciteit van de airconditioner niet vol-doende is omdat de ruimte te groot is of de buitentemperatuur te laag is, voeg een ander verwarmingsfaciliteit toe.
De transmissie indicator op de afstandsbediening licht niet op of de indicaties vervagen wanneer signaal wordt afgegeven.	• Controleer of de batterijen niet zwak zijn (2 batterijen, "AAA" type) Vervang beide batterijen indien dit nodig is.• Controleer of de batterijen in de goede richting zijn geplaatst, zoals aangegeven op de afstandsbediening zelf.
Dauw op de buitenkant van de unit.	• Tijdens werking in koelen. Dit geeft aan dat de ruimte temperatuur al op een zeer lage waarde is.
Stoom vanuit de buitenunit.	• Tijdens werking in verwarmen. Dit geeft aan dat het ijs op de warmtewisselaar van de buitenunit wordt ontdooit.

WAARSCHUWING

Indien een van de onderstaande situaties voorkomt, stop onmiddellijk de airconditioner, schakel de voeding af en neem contact op met uw installateur.

Nooit zelf de airconditioner proberen te repareren

• Een brandgeur wordt geroken.
• Zekering wordt regelmatig aangesproken.
• Waterlekkage tijdens de werking in koelen of drogen.
• Abnormale werking of vreemde geluiden.

Als gevolg van constante ontwikkeling van onze producten behouden wij ons het recht om zonder berichtgeving vooraf modellen en/of specificaties te wijzigen.
