Producttype	Elektrische fiets
Merk	Puch
Model	Boost Plus
Framemateriaal	Aluminium
Gewicht (inclusief accu)	ca. 25 kg
Maximale belasting	120 kg
Motortype	Achterwielmotor (250 W)
Accutype	Lithium-ion, 36 V, 13 Ah
Oplaadtijd	4–6 uur
Bereik	Tot 100 km (afhankelijk van ondersteuningsniveau)
Maximumsnelheid	25 km/h (ondersteund)
Versnellingen	7 versnellingen
Remmen	Hydraulische schijfremmen
Display	LCD met snelheid, accuniveau, ondersteuningsstand
Verlichting	LED voor- en achterlicht
Banden	27,5 inch
Zadel	Verend zadel
Ondersteuningsstanden	4–5 standen (Eco, Tour, Sport, Turbo)
Garantie	2 jaar op frame, 1 jaar op accu
Onderhoudstips	Ketting regelmatig smeren, bandenspanning controleren

Veelgestelde vragen - Boost Plus Puch

Hoe laad ik de accu van de Puch Boost Plus op?

Sluit de meegeleverde lader aan op het laadpunt op het frame of de accu (indien verwijderbaar). Steek de stekker in het stopcontact. De accu laadt in 4-6 uur volledig op. Laad de accu bij voorkeur op een droge plaats.

Wat is het maximale bereik?

Het maximale bereik is tot 100 km onder ideale omstandigheden (lage ondersteuning, vlak terrein, matige temperatuur). Het werkelijke bereik hangt af van het ondersteuningsniveau, het gewicht van de berijder en het terrein.

Hoe stel ik de ondersteuningsstand in?

Gebruik de plus- en minknoppen op het display of de stuurhendel. U kunt meestal kiezen uit Eco, Tour, Sport en Turbo. Hogere standen geven meer ondersteuning maar verbruiken meer accu.

Wat moet ik doen bij een lege accu?

U kunt de fiets normaal blijven trappen (zonder ondersteuning) of lopen met de fiets. Laad de accu zo snel mogelijk op. Als de accu volledig leeg is, kan het enige tijd duren (slaapmodus) voordat het display weer werkt.

Hoe onderhoud ik de ketting?

Reinig de ketting met een droge doek en breng vervolgens fietskettingsmeermiddel aan. Smeer de ketting elke 200 km of na een regenachtige rit. Controleer ook de spanning en vervang de ketting indien nodig.

Kan ik de accu verwijderen?

Ja, de accu kan worden verwijderd via een slotmechanisme op het frame. Gebruik de sleutel om de accu te ontgrendelen. Verwijder de accu voor het opladen of om deze veilig te bewaren.

Wat is de maximale snelheid?

De motor ondersteunt alleen tot 25 km/h. Boven deze snelheid schakelt de ondersteuning uit. U kunt nog wel sneller trappen, maar dan zonder motorhulp.

Is de Puch Boost Plus waterdicht?

De fiets is spatwaterdicht en geschikt voor gebruik in de regen, maar niet om te onderdompelen. Vermijd hogedrukreinigers en droog de fiets na een natte rit af, met name de elektrische componenten.

Waar vind ik het framenummer?

Het framenummer staat meestal onder de trapas of op de zadelbuis. Het is een lange reeks letters en cijfers. Noteer dit nummer voor registratie en verzekering.

Hoe vervang ik een kapotte lamp?

De voor- en achterlamp zijn LED-lampen die moeilijk te vervangen zijn. Als een lamp defect is, neem dan contact op met een Puch-dealer voor vervanging. Soms kunt u de hele lampunit vervangen.

GEBRUIKSAANWIJZING Boost Plus Puch

Handleiding voor het gebruik van de elektrische fiets met trap-ondersteuning

10/12/2008

Gefeliciteerd! U hebt gekozen voor een fiets met trapondersteuning van Puch. Een nieuwe wereld zal voor u opengaan en u zult van het gemak van de trapondersteuning gaan genieten. Wij vragen u de adviezen voor het gebruik en het onderhoud zoals beschreven in deze mededeling op te volgen; hierdoor zult u optimaal gebruik kunnen maken van uw zojuist aangeschafte elektrische fiets. Uw nieuwe fiets voldoet aan de Europese eisen wat betreft veiligheid.

1) HET SPECIFIEKE VAN DEZE FIETS:

Uw trapondersteunende, elektrische fiets, is in de eerste plaats... een fiets!

Hij gedraagt zich net als een normale fiets tijdens het fietsen en u houdt gewoon het normale tempo van fietsen aan.

Het grote verschil zit hem in het voordeel van de hulp bij het trappen, welke het trappen 1 tot 1 1/2 maal vereenvoudigd.

De ondersteuning van de motor wordt aangedreven door een batterij van lage spanning die absoluut veilig is. U moet de batterij opladen met de bijgeleverde batterijlader welke is meegeleverd bij uw fiets.

Uw fiets is uitgerust met een anti-diefstal-batterij door middel van een sleutel.

Bij verlies van de sleutels, kunt u met vermelding van het nummer dat is gegraveerd op de sleutel, een nieuw exemplaar bestellen.

Let op dit nummer, deze is van essentieel belang.

Sleutelnummers van de batterij zijn:......

De ondersteuning is gekoppeld aan de pedaalslag. Zodra u kracht op de pedalen zet, wordt de ondersteuning in werking gezet. U zult dit direct merken.

Deze steun zal vooral nuttig zijn bij fietsen tegen de wind in of op heuvelachtig terrein.

De trap ondersteuning wordt automatisch minder zodra u minder inspanning uitoefent op de pedalen. In het kader van de wetgeving die van kracht is, houdt deze op als u meer dan van 25 km per uur rijdt.

De ondersteuning stopt ook wanneer u afremt of helemaal stopt met fietsen.

Ook kunt u fietsen zonder dat de fiets u ondersteuning geeft. Het wordt dan een gewone fiets, die zijn kwaliteiten behoudt en zeer comfortabel zal blijven fietsen.

3) VOORZIENING OP HET STUUR MET MOGELIJKHEDEN:

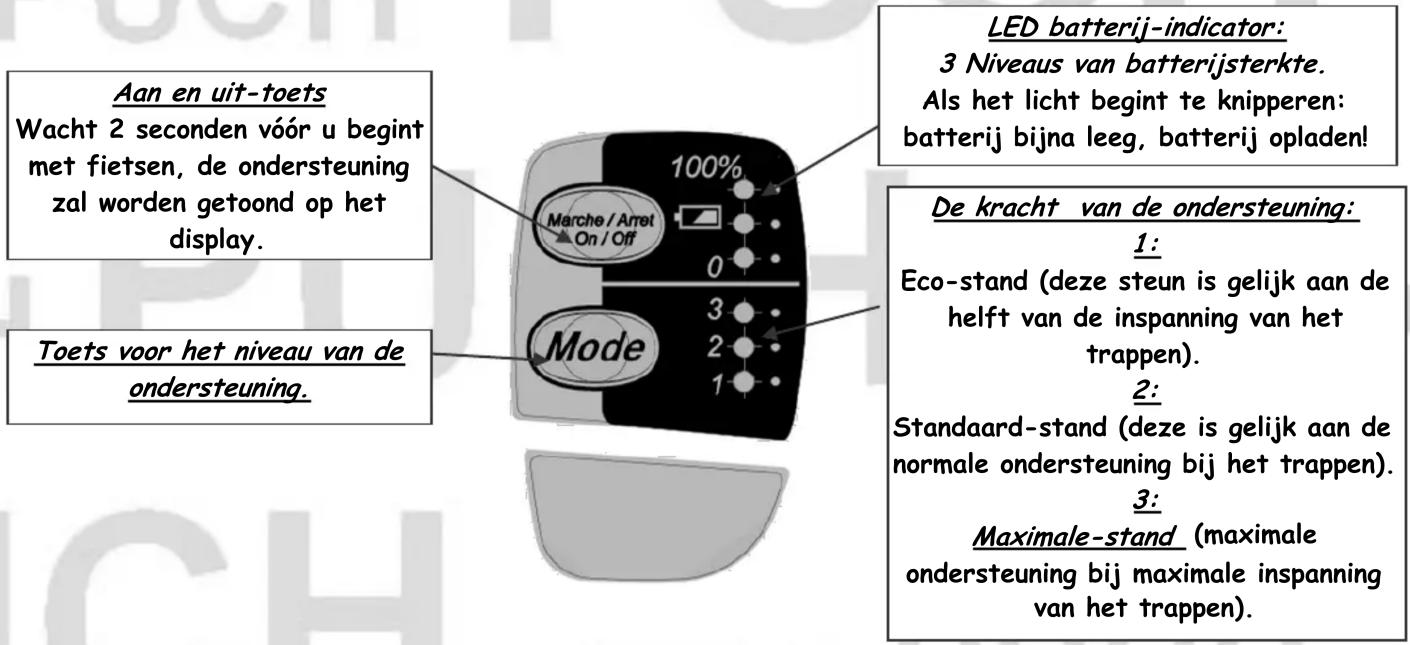

Beschrijving van de display op het stuur: U kunt kiezen uit de volgende beschikbare opties:

Ga niet rijden gedurende de eerste 2 seconden na het starten (Power) van de aandrijving.

Let hierop en lees deze instructie om beschadiging van de motor te voorkomen.

Na het starten (power) is het zinvol te kijken naar:

-- Het niveau van de batterij
-- Het niveau van de ondersteuning welke is geselecteerd... nu kunt u gaan rijden!

AUTONOMIE (mogelijke afstand met ondersteuning):

Het vermogen van de ondersteuning kan beïnvloed worden door:

-- De wegen waarover u fietst (min of meer ruige grond, wind, vaak stoppen en starten, drempels, het vaak remmen, en dergelijke...)
-- De weersomstandigheden (koud weer verminderd het vermogen van de batterijen).

Gemiddeld autonomie is ongeveer 75 km met een 8Ah batterij en 90km met een 10Ah batterij (meting met een nieuwe batterij, omgevingstemperatuur 20 °C, fiets incl. persoon totaal 70 Kg, in de Eco-stand).

4) HET LADEN OF OPLADEN VAN DE BATTERIJ:

1 / Controle van de batterijsterkte:

Door op de knop aan de linkerkant van de batterij te drukken, verschijnen een aantal lampjes die overeenkomt met het niveau van de batterij:

5 lampjes lichten op: maximale batterijsterkte 1 lampje licht op: batterij heeft lage sterkte; batterij opladen!

De batterij geheel opladen vóór het eerste gebruik van de fiets.

Opmerking: Het beste kunt u de batterij opladen indien de batterij geheel in ontladen.

2 / Hoe de batterij op te laden:

De batterij losmaken met behulp van de sleutel en de switch naar buiten te trekken uit zijn behuizing.

Klik de batterij op de meegeleverde oplader. Stop de stekker in een stroomvoorziening met 220-230 Volt - 16 Ampère.

Voor een effectief opladen, plaats de oplader met batterij binnenshuis bij een kamertemperatuur tussen ongeveer 10 ° C en 20 ° C.

ALGEMENE AANBEVELINGEN VOOR HET GEBRUIK VAN UW ELEKTRISCHE FIETS

Zodra u geen gebruik maakt van uw fiets, druk op de aan / uit - knop om ondersteuning uit te schakelen.

Zet uw fiets niet voor lage tijd buiten neer. Zoals elke fiets moet ook deze fiets beschermd worden tegen langdurige regen en vocht.

Langdurige blootstelling aan regen en kou kan schade veroorzaken aan de module voor de ondersteuning.

Indien u langdurig geen gebruik maakt van de fiets is het raadzaam de batterij elke 3 maanden opnieuw op te laden.

Voor het schoonmaken van de fiets, kunt u voor de mechanische delen, zoals frame, wielen, pedalen en kettingkast..., het beste een niet te natte spons nemen. Voor de elektrische delen, zoals motor, display en batterij, kunt u het beste een vochtige doek gebruiken.

Waarschuwing: raak niet de 2 pinnen (+) en (-) van de batterij aan.

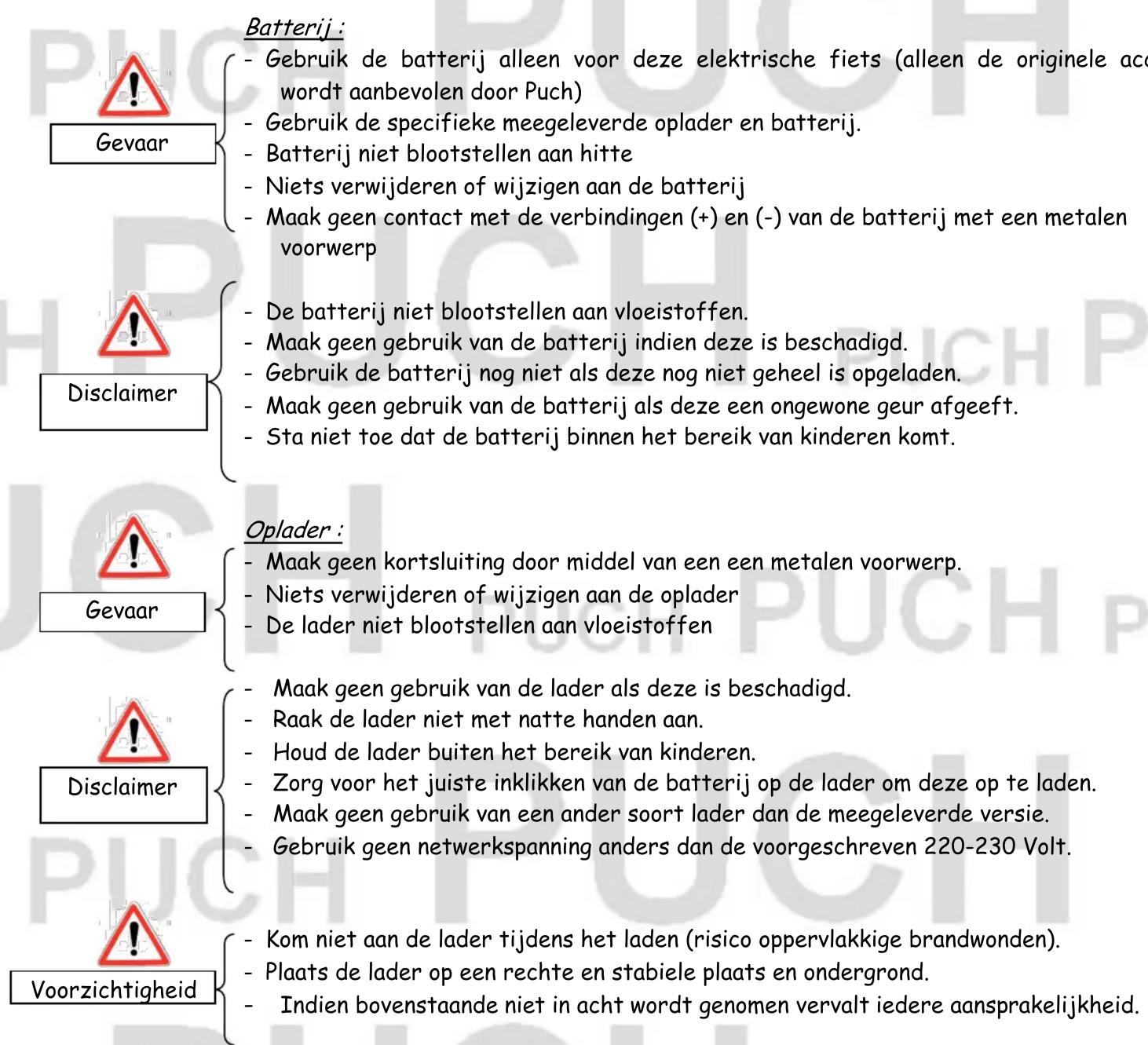

De algemene voorzorgsmaatregelen op elektrische apparaten zijn van toepassing op de lader en de batterij van uw fiets met elektrische ondersteuning:
