Merk	Faber
Model	Jelling
Type	Open haard (gasgestookt)
Toesteltype	C11 of C31
Gassoorten	G20, G25, G30, G31 (afhankelijk van land)
Nominaal vermogen (Hi)	6,5 kW
Rendementsklasse	2
Aansluitdruk (G25)	25 mbar
Branderdruk volstand (G25)	14,5 mbar
Gasdebiet (G25)	802 l/h
Rookgasafvoer	Concentrisch Ø 100-150 mm
Elektrische aansluiting	230V AC, 50 Hz (voor afstandsbediening)
Afstandsbediening	Ja
Waakvlam	SIT160
Stuw (standaard)	30 mm
Glas	Ceramisch, verwijderbaar
Houtset	Meegeleverd (blokken en asmateriaal)
Minimale afstand tot wanden	Achter: 7 cm, zijkant: 30 cm
Onderhoud	Jaarlijkse controle door erkend installateur
Reiniging glas	Droge doek of keramische kookplaatreiniger
Veiligheidsscherm	Aanbevolen bij kinderen, ouderen of mindervaliden
Installatie	Alleen door gekwalificeerde installateur

Veelgestelde vragen - Jelling FABER

Hoe moet ik het glas van de Fabber Jelling open haard reinigen?

Laat de haard eerst afkoelen. Verwijder het frontglas (zie paragraaf 3.4). Gebruik een droge doek om de meeste aanslag te verwijderen. Indien nodig kunt u een reiniger voor keramische kookplaten gebruiken. Vermijd vingerafdrukken, deze kunnen inbranden en zijn dan niet meer te verwijderen.

Welke gasdruk is vereist voor de Jelling haard?

De benodigde aansluitdruk is afhankelijk van de gassoort en het land. Voor Nederland (G25) is dat 25 mbar, voor België (G20) 20 mbar. Raadpleeg de kenplaat op het toestel voor de exacte waarden.

Hoe plaats ik de houtset in de Fabber Jelling?

Plaats de blokken zoals aangegeven in figuur 1.6 van de handleiding. De stookbodem kunt u opvullen met het meegeleverde asmateriaal (vermiculietkorrels en chips). Zorg dat de vlammen niet tegen het glas of de houtblokken slaan.

Hoe vaak moet de Fabber Jelling onderhouden worden?

Het wordt aanbevolen om de haard jaarlijks te laten controleren door een erkend installateur. Dit garandeert een veilig gebruik en een lange levensduur. Bij de controle worden onder andere de waakvlam, brander en rookgasafvoer geïnspecteerd.

Kan ik de Fabber Jelling zelf installeren?

Nee, de haard mag alleen door een gekwalificeerde installateur worden geïnstalleerd. De installatie moet voldoen aan nationale en lokale voorschriften, zoals het Bouwbesluit in Nederland of NBN D51-003 in België.

Wat moet ik doen als het glas van de haard beschadigd is?

De haard mag niet worden gebruikt als het glas gebroken of beschadigd is. Neem contact op met uw leverancier voor een vervangend glas. Laat de installatie uitvoeren door een erkende monteur.

Welke afstanden moet ik aanhouden bij het plaatsen van de haard?

Houd een minimale afstand van 7 cm tot de achterwand en 30 cm tot de zijwanden. Voor brandbare materialen moet u rekening houden met de lokale voorschriften. Zorg ook dat de rookgasafvoer voldoende is geïsoleerd.

Hoe stel ik de stuw in voor de Fabber Jelling?

De stuw is standaard 30 mm gemonteerd. Afhankelijk van de lengte van de rookgasafvoer (zie tabel in bijlage B) kan een andere stuw nodig zijn. De stuw wordt in de verbrandingskamer geplaatst. Raadpleeg de installatiehandleiding voor de juiste maat.

Wat is het maximale vermogen van de Fabber Jelling?

Het nominaal vermogen (Hi) bedraagt 6,5 kW. Dit kan variëren afhankelijk van de gebruikte gassoort. Het rendement is klasse 2.

Hoe kan ik de rookgasafvoer controleren op lekkage?

Laat de haard op volstand branden. Controleer de verbindingen van de buizen visueel en met een lekspray of gasdetector. Zorg dat de montage van de uitlaat correct is en de maximale lengte niet is overschreden. Bij twijfel raadpleeg een installateur.

GEBRUIKSAANWIJZING Jelling FABER

Installatievoorschrift

faber

Algemeen

Bij deze haard ontvangt u een installatie- en bedieningshandleiding.

We adviseren U dringend dit instructieboekje goed te lezen en te bewaren voor toekomstig gebruik.

Inhoudsopgave

1 Veiligheidsaanwijzingen voor installateur 4
2 Installatie eisen 5

2.1 Eisen afvoerkanaal 5
2.2 Eisen uitmondingen 5
2.3 Bestaande schoorsteen....6

3 Installatie-instructies 7

3.1 Voorbereiden gasaansluiting 7
3.2 Voorbereiden elektrische aansluiting 7
3.3 Plaatsen van de haard....7
3.4 Verwijderen en plaatsen glas 7
3.5 Plaatsing aan-/ afvoersysteem.... 8
3.6 Plaatsen houtset 8

4 Afleveringscontrole....9
5 Eindcontrole en instructie klant 11
6 Service....12

6.1 Normale servicecontroles.... 12
6.2 Schoonmaken van het glas.... 12

Bijlage A: Voorbeeld berekening 14

Bijlage B: Stuwen 15
Bijlage C: Technische gegevens 15

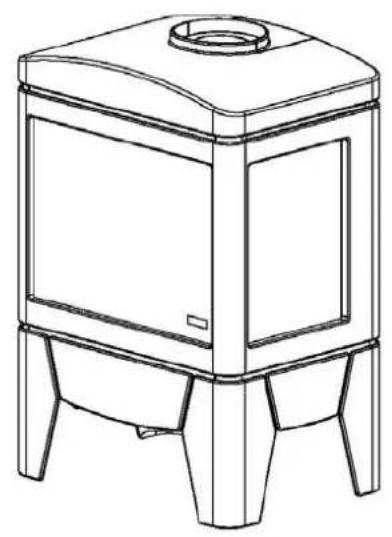

Bijlage D: Afmetingen 16

1 Veiligheidsaanwijzingen voor installateur

• Zorg voor voldoende ventilatie van de haard tijdens het voor de eerste keer ingebruikstellen van de haard. Stook de gaskachel enige uren op de hoogste stand zodat de lak de kans krijgt om uit te harden en eventuele vrijkomende dampen veilig worden afgevoerd. Houdt kinderen en huisdieren buiten deze ruimte tijdens dit proces!
• Wacht nadat de haard gedoofd is minimaal vijf minuten voordat een nieuwe ontsteekpoging wordt ondernomen
• De haard mag alleen door een gekwalificeerde installateur worden geïnstalleerd
• Het toestel moet geplaatst, aangesloten en gecontroleerd worden volgens de geldende nationale en lokale voorschriften en het installatievoorschrift.
• Voor Nederland geldt dat de installatie moet voldoen aan de voorwaarden zoals vastgelegd in het bouwbesluit. De plaats en wijze van uitmonden moet voldoen aan NPR 3378-60 (hinder voor omgeving en verdunning van rookgassen) en NPR 3378-61 (voor de goede werking).
• Voor België geldt dat het toestel geïnstalleerd moet worden volgens de Belgische installatienorm NBN D51-003.
• Het toestel is afgeregeld en verzegeld in de fabriek, in overeenstemming met de op de kenplaat aangegeven categorie en belasting. Controleer of de gegevens op de kenplaat overeenkomen met de lokale gassoort en druk. Instellingen mogen door de installateur niet worden gewijzigd!
• Verwijder voor het stoken alle stickers, beschermfolie en eventuele rubber beschermstrippen van het glas
• De haard mag niet worden gebruikt als het glas gebroken of beschadigd is
• Plaats geen extra (gloei-)elementen in de vlammen. Deze kunnen de verbranding nadelig beïnvloeden.
• Plaats altijd een veiligheidsscherm voor de haard indien in dezelfde ruimte kinderen, minder-validen en/ of ouderen aanwezig zijn
• De constructie van de haard mag niet worden gewijzigd. Voor veiligheidsaanwijzingen voor de gebruiker, zie de gebruiksaanwijzingen.

2 Installatie eisen

Let op: Doordat een haard een warmtebron is, ontstaat luchtcirculatie. Door natuurlijke luchtcirculatie worden vocht en nog niet uitgeharde vluchtige bestanddelen uit verf, bouwmaterialen en vloerbedekking e.d. aangezogen. Deze bestanddelen kunnen zich op koude oppervlakten als roet afzetten. Stook daarom de haard niet kort na een verbouwing.

2.1 Eisen afvoerkanaal

• Het toestel is van het type C11/C31. Voor de aan- en afvoer moet u altijd gebruik maken van de door de fabrikant meegeleverde materialen. Alleen, als deze met het toestel meegekeurde materialen worden gebruikt, kan door de fabrikant een goede werking worden gegarandeerd
• De gecombineerde aan- en afvoer kan zowel door de gevel met een muurdoorvoer als door het dakvlak met een dakdoorvoer worden aangebracht
• Of en hoeveel horizontale versleping met bochten mogelijk is, is volledig afhankelijk van de inbouwsituatie (zie bijlage A en B)
• Verticaal minimaal 0.5 meter en maximaal 12 meter (afhankelijk van situatie)

Bepaal aan de hand van de voorbeeldberekening (zie bijlage A) en met behulp van de tabel (zie tabel B) of de door u gewenste situatie mogelijk is. Bereken hiervoor:

• Het hoogteverschil: dit is het werkelijke hoogteverschil tussen bovenkant haard en de uitmonding
• De totale horizontale lengte: dit is de totale lengte van de buizen in het horizontale vlak, waarbij voor:
  • elke 90 gradenbocht die in het horizontale vlak ligt 2 meter gerekend wordt
  • elke 45 gradenbocht die in het horizontale vlak liegt 1 meter gerekend wordt
• de bochten bij de overgang van horizontaal naar verticaal en omgekeerd niets gerekend wordt
• de geveldoorvoer 1 meter gerekend wordt

Stuw:Indien van toepassing staat in deze tabel ook een stuwmaat vermeld. Deze stuw moet bij plaatsing van het toestel in de verbrandingskamer worden gemonteerd. Standaard is de kleinste stuw van 30 mm gemonteerd.

2.2 Eisen uitmondingen

Controleer of de door u gewenste uitmonding voldoet aan de lokale installatienormen aangaande hinder, goede werking en verdunning van de rookgassen (zie ook "veiligheidsaanwijzingen voor de installateur"). Enige belangrijke eisen voor een goede werking waarbij de gevelafvoer ten minste 0,5 m verwijderd moet zijn van:

• Hoeken van het gebouw
- Dakoversteken
- Balkons en dergelijke, tenzij de afvoer door loopt tot aan de voorzijde van het overstekend deel
- Dakranden, met uitzondering van de nokrand

2.3 Bestaande schoorsteen

Het is mogelijk om van een bestaande schoorsteen gebruik te maken, indien aan de volgende voorwaarden wordt voldaan:

• Minimale doorlaat van het schoorsteen kanaal 150x150 mm
• De schoorsteen moet in goede staat zijn, dus geen lekkage en zeer goed gereinigd
• Gebruik de speciaal hiervoor bestemde dakdoorvoer en schoorsteenaansluitset
• De hartafstand tussen 2 uitmondingen bovendaks moet minimaal 45 cm zijn
• Voor de rookgasafvoer goedgekeurde flexibele RVS pijp van ø 100 mm gebruiken
• Bestaand schoorsteenkanaal voldoende wegbreken (±30 cm boven de haard)zodat de aan- en afvoer kan worden aangesloten
• De aansluiting dient te worden gemaakt met een door Faber leverbare schoorsteenaansluitset.

Zie voor meer informatie de bij de schoorsteenset meeverpakte handleiding.

3 Installatie-instructies

3.1 Voorbereiden gasaansluiting

• Zorg voor een gasaansluiting van ∅15mm direct vanaf de gasmeter naar het toestel, met in de nabijheid van het toestel een (CE goedgekeurde) afsluitkraan G 1/2", welke altijd bereikbaar is. Controleer de installatie altijd op gasdichtheid
• De gasaansluiting bevindt zich onder de haard:

○ BE ISO 7-1 3/8" inw

3.2 Voorbereiden elektrische aansluiting

Als de haard is voorzien van een afstandsbediening en een netadapter wordt gebruikt moet een wandcontactdoos 230VAC - 50Hz in de buurt van de haard worden gemonteerd.

3.3 Plaatsen van de haard

• Verwijder het krat rondom de haard en til de haard van de pallet
• Verwijder het voorste glas (zie par.3.4) en neem de verpakte delen uit het toestel.
• Volg de aanwijzingen zoals aangegeven in de installatie-eisen voordat u verder gaat met installeren
• Plaats de haard op de definitieve plek, houdt een minimale afstand van 7cm t.o.v. de achterwand en 30cm t.o.v. de zijwanden aan en sluit de gasleiding aan
• Plaats nu het concentrisch rookgasafvoersysteem (zie par.3.5)
• Plaats de houtset (zie par. 3.6)
• Plaats het glas en het gietijzeren frontstuk. (zie par. 3.4)
• Voer de afleverings- en eindcontrole uit. (zie par. 4 en 5)

3.4 Verwijderen en plaatsen glas

Verwijder eventuele vingerafdrukken die tijdens het plaatsen op het glas komen. Deze vingerafdrukken kunnen inbranden nadat de haard is gestookt en zijn dan niet meer te verwijderen.

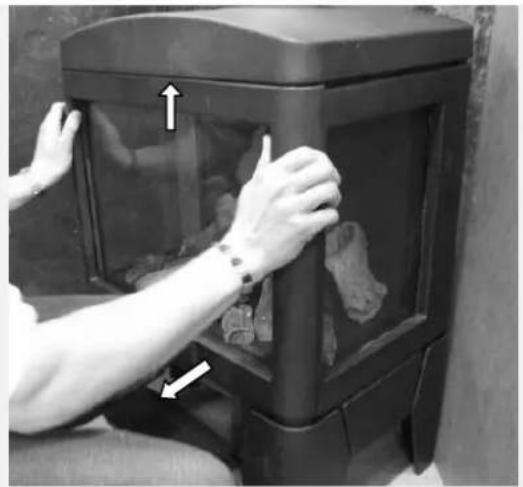

• Verwijder het gietijzeren frontstuk door deze op te tillen en de onderkant naar voren te halen (fig. 1.1 -1.2)
• Verwijder de 4 glasklemmen boven en onder (fig. 1.3-1.4) glas kan nu weggenomen worden.
• Het plaatsen van het glas gaat in omgekeerde volgorde.

3.5 Plaatsing aan-/afvoersysteem

Aansluiten door middel van concentrisch afvoermateriaal

• Voor het plaatsen van de pijp op het toestel kan het achterstuk van het bovendeel worden verwijderd (zie fig. 1.5)
• Boor een gat van minimaal 153 mm ten behoeve van de gevel- of dakdoorvoer
• Horizontale gedeelten moeten op afschot naar de haard toe geïnstalleerd worden (3 graden)
• Let op dat u de buizen in de juiste richting plaatst, de verjonging naar de haard toe
• De buitenkant van de buis kan 140 °C worden. Houd daarom een afstand van minstens 50 mm aan tussen de buitenkant van de concentrische pijpen en de wand of plafond. Zorg eveneens bij doorvoer door de wand of plafond voor bescherming door voldoende brandwerend materiaal te gebruiken
• U kunt inkortbare concentrische pijp, geveldoorvoer of dakdoorvoer gebruiken. Om een rookgasdichte verbinding te krijgen moet de binnenpijp na het inkorten 2 cm onder de buitenpijp uitsteken
• Voor een eenvoudiger plaatsing van de aan/ afvoerpijp, kunt u het inzetstuk er uit nemen en na plaatsing van de pijp weer op zijn plaats terug zetten. (zie fig. 1.5)

3.6 Plaatsen houtset

Plaats de blokken zoals in figuur 1.6 is aangegeven. De stookbodem kunt u desgewenst opvullen met het meegeleverde as materiaal (vermiculietkorrels en chips).

4 Afleveringscontrole

Voer voor de afleveringscontrole de volgende testen uit:

• Controle werking waakvlam
• Controle werking hoofdbrander
• Controle rookgasafvoer
• Controle voordruk en branderdruk

4.1.1 Controle werking waakvlam

• Ontsteek de haard zoals beschreven in de gebruikershandleiding
• Controleer of de waakvlam blijft branden
• Doof de waakvlam

4.1.2 Controle werking hoofdbrander

• Ontsteek de haard zoals beschreven in de gebruikershandleiding.
• Zet de hoofdbrander op maximale stand.
• Controleer de branderstraat bij alle verbindingen en meetnippels op gaslekkage met lekspray of gasdetector
• Controleer de ontsteking van de hoofdbrander op vol- en kleinstand (de ontsteking moet vlot en rustig verlopen)

4.1.3 Controle rookgasafvoersysteem

• Laat de haard op volstand branden
• Controleer het vlammenbeeld. Dat wil zeggen geen vlammen tegen het glas of houtstammen. Indien niet goed, controleer dan de houtset opstelling
• Controleer na 10 minuten of de vlammen helder geel branden. Bij blauwe vlammen uitschakelen. Controleer:
  o De verbindingen van de buizen (geen lekkage)
  De montage van de uitlaat. Bij muurdoorvoer juiste kant boven. Bij dakdoorvoer juiste type en plaats (zie ook hoofdstuk 3)
• Of de maximum lengte van de rookgasafvoer niet is overschreden
  o De juiste stuw gemonteerd is
• Het toestel de juiste instelling heeft. Controleer de kenplaat op gassoort en land van bestemming

4.1.4 Controle van voordruk en branderdruk

Het toestel is ingesteld op de juiste branderdruk. Instelling van de branderdruk is niet noodzakelijk. Omdat de voordruk in de huisinstallatie niet altijd correct is, is het verstandig om de voordruk na installatie en bij reparatie te controleren.

Meten voordruk:

• Draai de toestelkraan dicht
- Draai de meetnippel C enige slagen open en sluit een meetslang aan op het gasregelblok (zie afbeelding 1.7 en 1.8)
- Controleer of de gemeten druk overeenkomt met de vermelde druk op de kenplaat
- Doe deze meting bij volstand van de haard en als de haard op waakvlam staat
- Indien de druk te laag is controleer dan of de leidingen van voldoende diameter zijn
- Bij een te hoge druk (meer dan 5 mbar hoger), mag u het toestel niet aansluiten en moet u contact opnemen met het energiebedrijf
- Controle van de branderdruk alleen bij juiste voordruk uitvoeren. Het meten van de branderdruk kan op het gasregelblok. De druk moet overeen komen met de waarde vermeld op de kenplaat. Bij afwijking contact opnemen met de leverancier

Let op: na controle van de voor- of branderdruk altijd de drukmeetnippel dichtdraaien en op dichtheid controleren!

5 Eindcontrole en instructie klant

• Instrueer de klant over de werking van het toestel en de afstandsbediening, inclusief het vervangen van de batterijen en het inregelen van de ontvanger.
• Geef advies en instructie over onderhoud en reiniging van het glas. Benadruk het gevaar van inbranden van vingerafdrukken.
  • Overhandig deze installatie- en gebruiksaanwijzing.
• Adviseer dat het toestel jaarlijks door een erkend installateur moet worden gecontroleerd om een veilig gebruik en een lange levensduur te kunnen garanderen.

6 Service

Om de veiligheid van het toestel te kunnen garanderen is het noodzakelijk dat het toestel jaarlijks door een vakman wordt gecontroleerd.

Belangrijk: Sluit altijd eerst de gaskraan voor u een onderdeel demonteert. Test na reparatie of onderhoud altijd het toestel op gaslekkage, inclusief de branderstraat en drukmeetnippels.

Het toestel en het afvoersysteem moeten na plaatsing, service en onderhoud gecontroleerd worden op gas- en rookgasdichtheid.

• Schoonmaken van (indien noodzakelijk):
  o de waakvlam
  o de brander
  o de verbrandingskamer
  o het glas
• Controleer de houtblokken op beschadiging en plaatsing. Vervang indien noodzakelijk het asmateriaal.
  • Voer een controle uit zoals beschreven in hoofdstuk 4
• Controleer visueel het rookgas aan- en afvoersysteem en de uitlaat op beschadiging

6.2 Schoonmaken van het glas

Afhankelijk van de gebruiksintensiteit vormt zich aanslag op het glas. Om het glas schoon te kunnen maken dient u het frontglas te verwijderen (zie par. 3.4). De meeste aanslag kan met een droge doek verwijderd worden. Indien noodzakelijk kunt u reiniger voor ceramische kookplaten gebruiken. Let op: voorkom vingerafdrukken op het glas. Deze zijn na inbranden niet meer verwijderbaar!

Voor reiniging eerst de haard laten afkoelen. Daarna voorzichtig de houtset verwijderen. U kunt de verbrandingskamer met een stofzuiger reinigen.

6.2.2 Demonteren van de brander

• Ontkoppel de gastoevoer
• Verwijder het glas (zie par. 3.4)en de houtset
• Neem de brander uit de verbrandingskamer
• Deze kan nu worden schoongemaakt

6.2.3 Ombouw naar andere gassoort (bij v. Propaan)

Dit kan door een andere branderunit te plaatsen. Neem hiertoe contact op met uw leverancier. Hierbij moet een kenplaat geleverd worden. Geef bij bestelling altijd het serienummer van het toestel op.

Bijlage A: Voorbeeld berekening

Voorbeeld berekening 1

Buizen C+E = 1 + 1 2 m

Hierbij het werkelijke hoogteverschil opmeten of bij benadering vaststellen.

Buislengte A

Dakdoorvoer G

Totaal hoogteverschil 2 m

Voorbeeld berekening 2

Buizen J + L = 0,5 + 0,5 1 m

Hierbij het werkelijke hoogteverschil opmeten of bij benadering vaststellen.

Buislengte H

Totale hoogteverschil 1 m

Controleer altijd aan de hand van de stuwentabel of de situatie mogelijk is!

Bijlage B: Stuwen

Bepaal in tabel 2 de juiste verticale en horizontale waarde voor het juiste toestel. Bij een "x" en als de waarden buiten de tabel vallen, is de combinatie niet toegestaan. De gevonden waarde geeft de breedte van de te plaatsen stuw aan ("0" betekent geen enkele stuw plaatsen). Standaard is een stuw van 30mm gemonteerd.

		Horizontale lengte (m) Jelling
		0	1	2	3	4	5	6
Werkelijke hoogte (m)	0 X		X	X	X	X	X	X
	0,5 X		X	X	X	X	X	X
	1 30		0	0	X	X	X	X
	1,5 30		30	0	0	0	X	X
	2 30		30	30	0	0	0	0
	3 40		30	30	30	0	0	0
	4 40		40	30	30	30	0	0
	5 50		40	40	30	30	30	0
	6 50		50	40	40	30	30	30
	7 60		50	50	40	40	30	X
	8 60		60	50	50	40	X	X
	9 60		60	60	50	X	X	X
	10 65		60	60	X	X	X	X
	11 65		65	X	X	X	X	X
	12 65		X	X	X	X	X	X

Bijlage C: Technische gegevens

Logburner			Logburner	Logburner	Logburner	Logburner	Logburner
Land NL NL				NL	BE/ FR	BE/ FR BE/ F R
Cat II 2L3BP			II 2L3BP	II 2L3BP	II 2e+3+	II 2e+3+	II 2e+3+
Toesteltype	C1 of C31		C11 of C31	C11 of C31	C11 of C31	C11 of C31	C11 of C31
Ingesteld op gassoort		G25	G30	G31	G20	G30	G31
Belasting Hi	kW	6.5	6.5	5.6	6.5	6.5	6.5
Rendementsklasse		2	2	2	2	2	2
Aansluitdruk	mbar	25	30	30	20	30	37
Gasdebiet bij volle belasting	l/ h	802	200	228	690	200	255
(Bij 15o C en 1013 mbar)	gr./ h		500	430		500	480
Branderdruk volstand	mbar	14.5	22	24.5	10	22	24.5
Inspuiter diameter	mm	3x1.50	3x0.9	3x0.9	3x1.50	3x0.9	3x0.9
Kleinstandstuw	mm	1.6	0.85	0.85	1.6	0.85	0.85
Waakvlam	SIT160		SIT160	SIT160	SIT160	SIT160	SIT160
Code inspuiter		Nr 51	Nr 30	Nr 30	Nr 51	Nr 30	Nr 30
Rookgasafvoer/ luchttoevoer	mm	∅ 100-150	∅ 100-150	∅ 100-150	∅ 100-150	∅ 100-150	∅ 100-150
Standaard gemonteerde stuw	mm	30	30	30	30	30	30
Gasregelblok		GV36	GV36	GV36	GV36	GV36	GV36
Gasaansluiting		15mm	15mm	15mm	ISO-7 3/ 8"	ISO-7 3/ 8"	ISO-7 3/ 8"

Bijlage D: Afmetingen

www.faber.nl - [e-mail]

Saturnus 8 NL - 8448 CC Heerenveen

Postbus 219 NL - 8440 AE Heerenveen

T. [phone]

F. [phone]
