Type product	Videorecorder met Hi-Fi stereo
Afmetingen (B x H x D)	360 x 90 x 288 mm
Gewicht	3,85 kg
Voeding	AC 230 V ~, 50 Hz
Vermogen	16 W
Video systeem	PAL-B/G
Kanaalbereik	VHF 2-12, UHF 21-69, CATV S1-S41, Hyperband
Zenderplaatsen	99 + AUX
HF-uitgang	UHF CH 21-69 (standaard 52)
Video standaard	VHS
Opnamesnelheden	SP / LP
Hi-Fi frequentiebereik	20 Hz - 20 kHz
Temperatuurbereik	5 - 35 °C
Vochtigheidsgraad	max. 80%
Timerprogramma's	8 programma's, 1 maand, VPS/PDC
ShowView	Ja, met Gemstar-licentie
OTR (One Touch Recording)	Ja, tot 10 uur (30 min per stap)
Breedbeeld (16:9)	Ja, instelbaar op auto/aan/uit
Aansluitingen	SCART (Euro AV1), antenne in/uit, audio L/R uit, front-ingangen voor camcorder

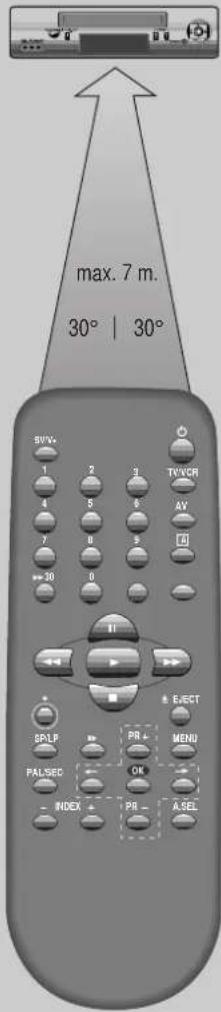

Afstandsbediening	Infrarood, bereik ca. 7 m
Kinderveiligheid	Ja, activeren via toets (5 sec)
Reiniging en onderhoud	Alleen met zachte, pluisvrije doek; geen bijtende of alcoholhoudende middelen
Veiligheid	Niet blootstellen aan vocht of hitte; niet openen; bij onweer stekker verwijderen

Veelgestelde vragen - VCR5500 Magnum

Hoe sluit ik de Magnum VCR5500 aan op mijn tv?

Gebruik een SCART-kabel (EURO AV) om de EURO AV1-bus van de recorder te verbinden met de AV-bus van uw tv. Als u geen SCART-kabel heeft, sluit dan de antennekabel aan op ANT. IN van de recorder en een korte kabel van ANT. OUT naar de tv. Stel vervolgens het videokanaal (standaard 52) in op de tv.

Hoe stel ik de datum en tijd in?

Druk op MENU om het hoofdmenu te openen. Kies Instellen Video en daarna Klok Instellen. Gebruik de cijfertoetsen om de juiste datum en tijd in te voeren. Bevestig met OK en sluit het menu.

Hoe neem ik een programma op met de timer?

Zorg dat de klok en datum correct zijn. Plaats een cassette met veiligheidsnokje. Druk op MENU en kies Video Programmeren. Voer zendernummer, begintijd, eindtijd en datum in. Kies Eenmalig, Wekelijks of Dagelijks. Bevestig met OK en zet de recorder uit.

Wat is ShowView en hoe gebruik ik het?

ShowView is een systeem om timeropnamen eenvoudig in te stellen met een code uit de tv-gids. Druk op de ShowView-toets, typ de code in en bevestig. Kies de opnamefrequentie en bevestig. Zet de recorder uit. ShowView stelt de zender, start- en eindtijd automatisch in.

Waarom start mijn opname niet?

Controleer of de cassette een veiligheidsnokje heeft (anders plakken). Zorg dat de klok en datum zijn ingesteld. Controleer of de zender is opgeslagen (via Handmatig Vastleggen). Als de cassette beveiligd is, wordt deze uitgeworpen.

Hoe kan ik een cassette afspelen?

Plaats de cassette met het venster naar boven in de gleuf. Druk op PLAY. Gebruik TV/VCR om het beeld van de recorder op de tv te krijgen. Tijdens het afspelen kunt u PAUSE, STOP, FF/REW gebruiken.

Wat is de OTR (One Touch Recording) functie?

OTR staat voor One Touch Recording. U drukt tijdens het opnemen op de OTR-toets om de opnametijd met 30 minuten te verlengen (maximaal 10 uur). De recorder stopt automatisch na de ingestelde tijd.

Kan ik 16:9 breedbeeld opnemen?

Ja, de VCR5500 ondersteunt 16:9 breedbeeld. Ga naar Instellen Video, kies 16:9 Beeldformaat en selecteer Auto, Aan of Uit. Uw tv moet ook 16:9 ondersteunen en via SCART zijn aangesloten.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen (twee AAA) leeg zijn. Vervang ze door nieuwe van hetzelfde type. Zorg dat u binnen 7 meter van de recorder bent en dat er geen obstakels zijn. Richt de afstandsbediening op de sensor van de recorder.

Heeft de recorder een kinderbeveiliging?

Ja, houd de MENU-toets op de afstandsbediening 5 seconden ingedrukt om de kinderveiligheid te activeren. De recorder reageert dan niet meer op toetsen, maar timeropnamen blijven werken. Herhaal de handeling om uit te schakelen.

GEBRUIKSAANWIJZING VCR5500 Magnum

Bewaar het garantiebewijs en de rekening van uw recorder, voor het geval u een beroep moet doen op de garantie.

Let op

• Lees zorgvuldig deze gebruiksaanwijzing om deze hoogwaardige videorecorder goed te leren kennen.
• Controleer of de elektrische spanning in uw huis overeenstemt met de waarde op het typeschildje van uw recorder.
• Installeer en stel uw recorder in met behulp van dit hoofdstuk en het hoofdstuk "De ingebruikneming".

Belangrijke aanwijzingen ...

• Stel het toestel niet bloot aan vocht of hitte, om brand of elektrocutie te voorkomen.
• Open het toestel niet; laat herstellingen uitvoeren door een gekwalificeerd technicus.
  Zet het toestel niet onmiddellijk aan nadat u het vanuit een koude in een warme omgeving heeft gebracht. Condensatievocht kan uw recorder en uw cassettes ernstig beschadigen. Wacht ongeveer twee uur, tot het toestel op kamertemperatuur is.
  ◆ Zet het toestel op een vlakke, stabiele ondergrond.
• Installeer het toestel zo, dat er voldoende luchtcirculatie is.
  ♦ Reinig het toestel enkel met een zachte, niet-pluizende doek; gebruik geen bijtende, schurende of alcoholhoudende schoonmaakmiddelen.
• Trek de stekker uit het stopcontact als het toestel niet juist werkt, raar klinkt of ruikt, rookt of als er vloeistoffen in het toestel gelopen zijn. Laat het in dat geval door een gekwalificeerd technicus controleren.
  ♦ Trek de stekker uit het stopcontact en maak de antennekabel los tijdens een onweer of als u het toestel langere tijd niet gebruikt.
  ♦ Stel dit apparaat niet bloot aan vocht, Plaats geen vochtige voorwerpen of voorwerpen gevuld met vloeistoffen (vazen e,d.) op dit toestel.
• Installeer het toestel zo, dat er voldoende luchtcirculatie is. Er dient tenminste 10cm ruimte onder en boven de ventilatie openingen van de videorecorder vrij te worden gehouden.
• Voorwerpen met 'open vuur' (brandende kaars, olielamp, ed.) mogen nooit op het toestel geplaatst worden.

Voor uw eigen veiligheid!

In het toestel bevinden zich geen onderdelen die u zelf kunt onderhouden of herstellen.
- Open het toestel niet. Laat het enkel door gekwalificeerde technici onderhouden of herstellen.
- Dit toestel werkt continu. Als u het uitschakelt, wordt het niet van het stroomnet gescheiden (stand-by). Om het toestel van het stroomnet te scheiden, moet u de stekker uit het stopcontact trekken.
- Het opnemen van auteursrechtelijk beschermd materiaal kan een overtreding van het auteursrecht zijn.

Lees het hoofdstuk "De ingebruikneming" voor u uw videorecorder in gebruik neemt.

Wetenswaardigheden

Inhoud

De recorder bedienen

De afstandsbediening 2

Het toestel, On Screen Display 3

De ingebruikneming

Uw recorder aansluiten, Batterijen voor de afstandsbediening 4

Stilstaand beeld, Variabel beeldzoeken, Variabele slowmotion,

Het begin van nieuwe opnamen zoeken (Index beeldzoeken) 9

16:9 Breedbeeld formaat afspelen/opname, CM Skip 10

Cassettes opnemen

Datum en tijd instellen 11

Gewoon opnemen, De sneltimer OTR (One Touch Recording) 12

Timeropnamen met ShowView 13

Meer functies

De normale timer 14

Timeroverzicht - wijzigen en wissen, Power Cuts 15

Tijd / Bandteller, Resterende tijd en speelduur van, De positie 0:00:00 oproepen, De

bandteller op 0:00:00 zetten 16

Menutalen. Kinderveiligheid, Cassettes, en .... 17

Het Hi-Fi-systeem, Wat kunt u horen? 18

Welke keuzemogelijkheden heeft u? 19

Nieuwe zenders instellen

Zenders instellen 20

Zendernamen 21

Zender sorteren, Zender wissen 22

Aansluiten en kopiëren

Naar het tv-toestel via de antennekabel (zonder SCART-kabel) 23

Kopiëren, Assemble-montage 24

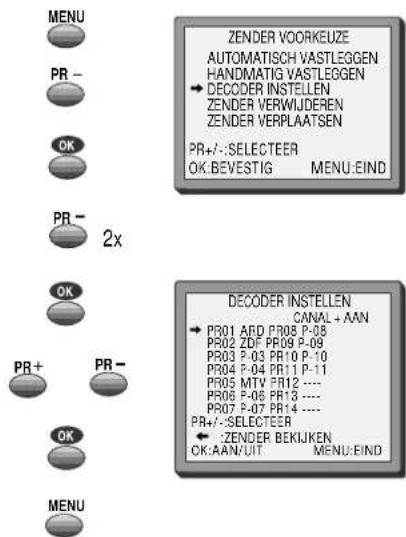

Decoder-/2de SCART-bus, Canal Plus instelling 25

Appendix

Voor u een vakman laat komen 26

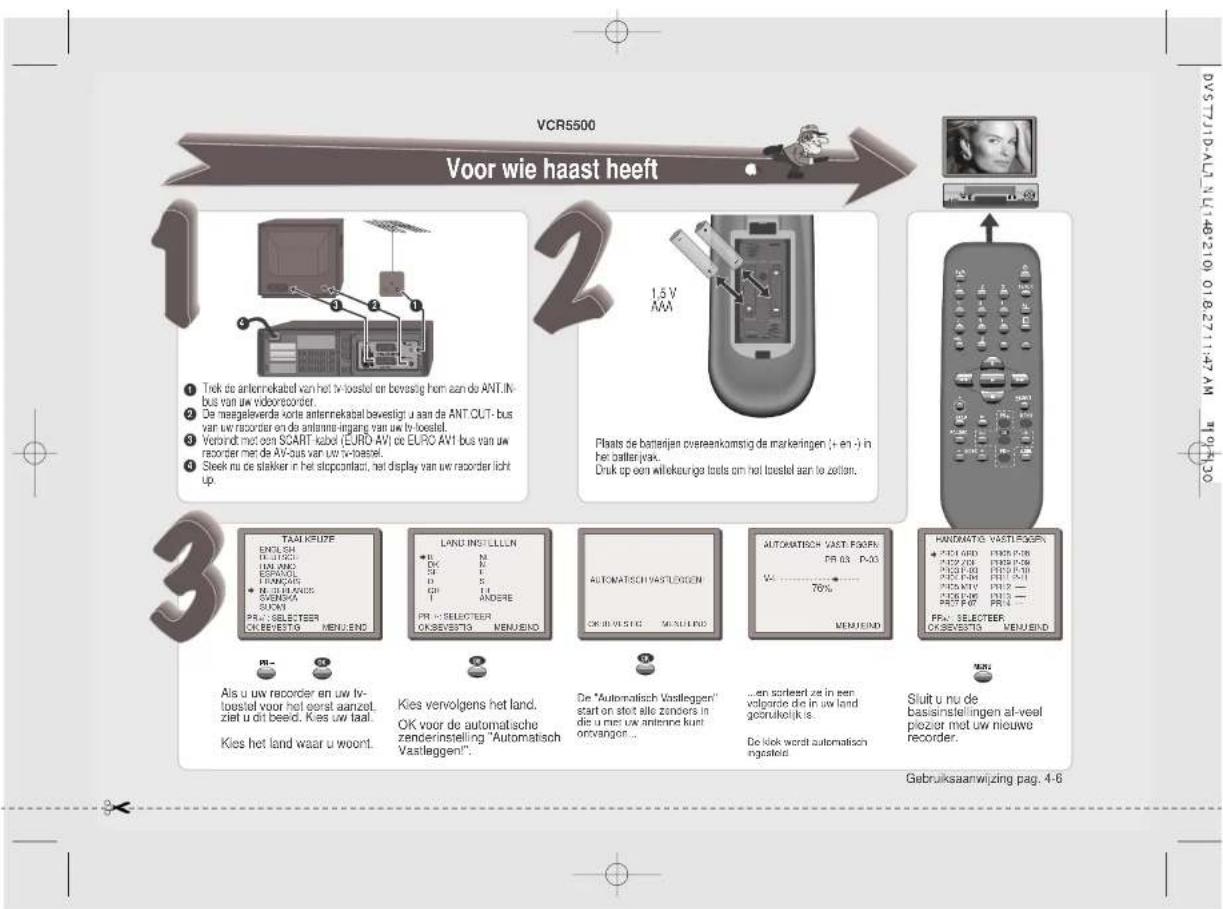

Korte gebruiksaanwijzing voor gevorderden 27/28

- Op de volgende pagina's ziet u afbeeldingen van de toetsen op de afstandsbediening die u voor de beschreven functies nodig heeft. Indien beschikbaar, ziet u ook de meldingen die op het tv-scherm of in het recorderdisplay verschijnen.

ShowView is een gedeponeerd handelsmerk, gebruikt onder licentie van Gemstar Development Corporation.

De recorder BEDIENEN

De toetsen die u nodig heeft, zijn op de volgende bladzijden afgebeeld.

• U bedient uw recorder hoofdzakelijk met de afstandsbediening; maar de belangrijkste toetsen, voor opnemen en afspelen, vindt u ook vooraan op de recorder.
• Druk op een willekeurige toets om het toestel aan te zetten.

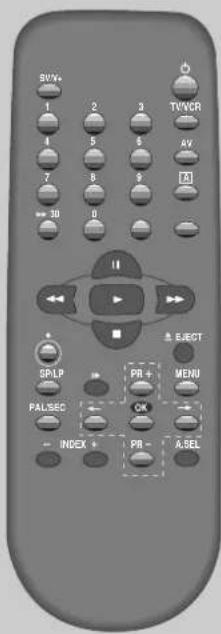

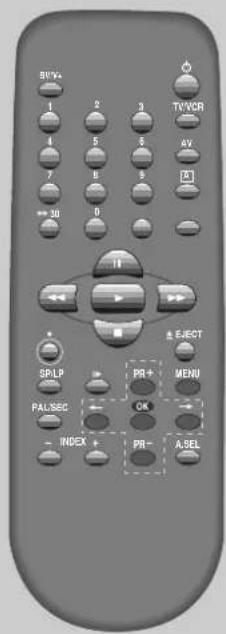

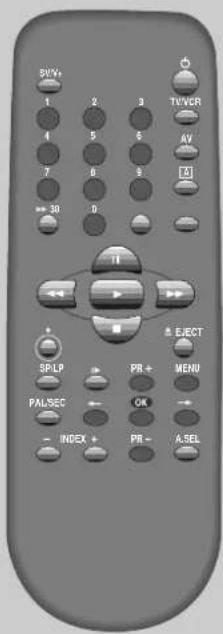

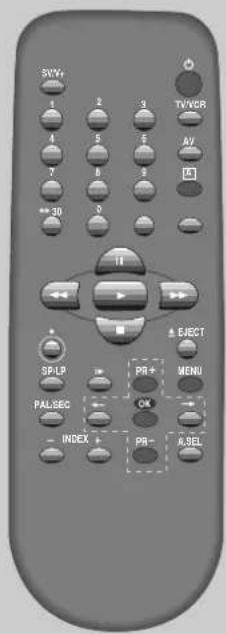

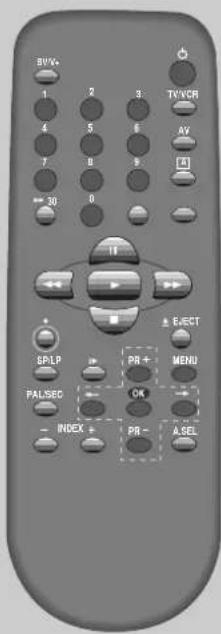

De afstandsbediening

	Aan / Uit
SVV+	voor de timerprogrammering via ShowView of het On Screen Display
	om zenders te kiezen of cijfers in te voeren in menu's
TVVCR	om te schakelen tussen televisie of recorder (met SCART-verbinding, pagina 4)
AV	om de opnamebron te kiezen: tv-zender of toestel aan een ingangsbus
	U kunt de externe lijn kiezen met de "00", "AV", of "PR+/-"knop (zie pag. 24)
A	Klok / teller op het scherm tonen
	Deze toets is niet beschikbaar voor deze set
	Deze toets is niet beschikbaar voor deze set
30	CM-Skip-toets om de tape gedurende 30 seconden door te spoelen
	te pauzeren (opnemen), stilstaand beeld te bekijken (afspelen)
	en te starten
	het afspelen te stoppen
	de cassette terug- of voort te spoelen in de stopmodus, of tijdens het afspelen vooruit of achteruit te zoeken
	om op te nemen of om de sneltimer te bedienen (OTR, One Touch Recording betekent: elke druk op de toets verhoogt de opnametijd met 30 minuten)
EJECT	Om de cassette uit te werpen
SP/LP	om de opnametijd te verdubbelen voor zeer lange opnamen
	Toets voor de variabele slowmotion
MINI	Om de menu's te bedienen, zenders te kiezen (PR +/-)
INDEX	Om het begin van opnamen te zoeken (index)
PAL/SEC	Deze toets is niet beschikbaar voor deze set
ASEL	Om het geluid te kiezen (indien mogelijk)

- Druk op een willekeurige toets om het toestel aan te zetten.

Het toestel

Aan/Uit

toets om de cassette te stoppen en uit te werpen

Aansluitingen aan de voorkant voor het aansluiten van bijv. een stereo camcorder.

zenders te kiezen (programmeren)

op te nemen of om de sneltimer te bedienen (OTR, One Touch Recording betekent: elke druk op de toets verhoogt de opnametijd met 30 minuten)

de cassette terug- of voort te spoelen in de stopmodus of tijdens het afspelen vooruit of achteruit te zoeken

het afspelen te starten

On Screen Display

Het menusysteem van uw recorder maakt een comfortabele toegang tot de speciale functies mogelijk, zoals zenders zoeken, de klok instellen enz

"Videoband"-menu verschijnt alleen als er zich een tape in het toestel bevindt.

2x

De menu's tonen op welke toetsen u moet drukken voor de volgende stappen.

Ook voor andere functies krijgt u korte meldingen op het tv-scherm.

De

INGEBRUIKNEMING

De toetsen die u nodig heeft, zijn op de volgende bladzijden afgebeeld.

Plaats uw recorder

• horizontaal op een stevige, vlakke ondergrond; zorg ook voor een goede verluchting,
  ♦ voldoende ver van vocht, hitte en magnetische velden, zoals bijv. luidsprekers. Stapel geen zware dingen op uw recorder.

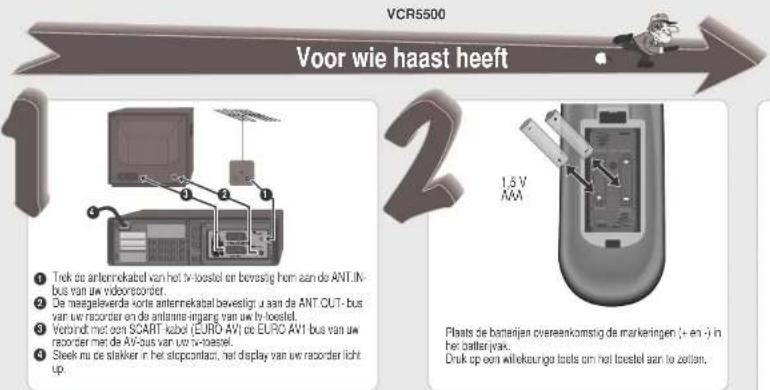

Uw recorder aansluiten

Zet alle componenten uit voor u kabels aanbrengt of verwijdert.

AC230 V\~,

50 Hz

- Trek de antennekabel van het tv-toestel en bevestig hem aan de ANT. IN-bus van uw videorecorder.

De meegeleverde korte antennekabel bevestigt u aan de ANT. OUT-bus van uw recorder en de antenne-ingang van uw tv-toestel.

- Verbindt met een SCART-kabel (EURO-AV) de EURO AV1-bus van uw recorder met de AV-bus van uw tv-toestel.

Deze kabel zorgt, naast meer comfort, voor een optimale beeld- en geluidskwaliteit. Als u nog geen SCART-kabel heeft, kunt u er één kopen bij uw handelaar.

Zonder de SCART-kabel, gaat u te werk zoals beschreven in het hoofdstuk "Zonder SCART-kabel". (rechterpagina en pagina 23).

- Controleer of de elektrische spanning in uw huis overeenstemt met de waarde op het typeschildje van uw recorder.

Steek nu de stekker in het stopcontact, het display van uw recorder licht op.

- Steek een audiosnoer in de "Audio L, R"-aansluitingen op het achterpaneel en verbind deze met de Audio-IN aansluitingen van bijv. een versterker.

Batterijen voor de afstandsbediening

1,5 V (AAA)

Plaats de batterijen overeenkomstig de markeringen (+ en -) in het batterijvak.

• Bescherm het milieu en breng lege batterijen terug naar uw handelaar. Omdat batterijen giftige stoffen bevatten, moeten ze appart worden verwerkt.
• Gebruik geen twee verschillende batterijen en verwijder ze uit de afstandsbediening als u die langere tijd niet gebruikt.

◆ U kunt ook "Automatisch Vastleggen" starten in het menu "Zender Voorkeuze" "Automatisch Vastleggen".
◆ Raadpleg pagina 20/22 als u nieuwe zenders en zendernamen wilt invoeren.

De

INGEBRUIKNEMING

Als u uw recorder en uw tv-toestel voor het eerst aanzet, ziet u dit beeld. Kies uw taal.

Kies het land waar u woont.

Kies vervolgens het land.

OK voor de automatische zenderinstelling "AUTOMATISCH VASTLEGGEN!".

De "Automatisch Vastleggen" start en stelt alle zenders in die u met uw antenne kunt ontvangen ...

... en sorteert ze in een volgorde die in uw land gebruikelijk is. De klok wordt automatisch ingesteld.

De INGEBRUIKNEMING

De automatische instellingen (vervolg)

Als er zich andere stations bevinden in de nabijheid van de huidige RF OUTPUT PR, verschijnt de gids melding automatisch.

De VCR beveelt het optimale RF OUTPUT PR-nummer automatisch aan.

Druk op de OK toets om het aanbevolen PR-nummer te bevestigen.

Ga door met "Zenders sorteren" op pagina 22, als u de zenders in dezelfde volgorde wilt sorteren als in uw tv-toestel.

sluit u nu de basisinstellingen af – veel plezier met uw nieuwe recorder.

Als u dit beeld niet ziet, omdat u geen SCART-kabel gebruikt, zoekt u het met de zenderzoekfunctie van uw tv-toestel (CH 52, zie de gebruiksaanwijzing van het tv-toestel).
Als er op dit kanaal problemen optreden, typt u met de cijfertoetsen een ander kanaal tussen 21 en 69 in.

OSD(On Screen Display) AAN en UIT

Deze VCR is ingesteld op "OSD (On Screen Display) AAN" vóór het verlaten van de fabriek, Dit kan gewijzigd worden naar UIT.

Zoek het "HOOFD MENU" op.

Kies "INSTELLEN VIDEO".

Druk op de OK toets.

Kies "OSD AAN/UIT".

Als u de OSD uit wilt hebben, kies dan UIT druk op de OK-toets om dit te bevestigen.

U zult dan geen OSD-meldingen meer op het normale scherm zien.

Cassettes AFSPELEN

• Uw tv-toestel en uw recorder zijn ingeschakeld.
  Haal het beeld van uw recorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm.

Afspelen

Stop de cassette in de recorder: duw ze horizontaal, met het venster naar boven, in de gleuf; de recorder neemt ze dan over.

Start het afspelen.

Als u een onverstaanbaar klankmengsel (nevengeluiden) hoort, kiest u een geluidsversie.

Stop het afspelen.

Neem de cassette uit de speler.

Vanuit de stopmodus spoelt u de cassette terug of voort.

Druk op TV/VCR om het beeld van uw tv-toestel of uw recorder, "VCR", op het tv-scherm te zien (met de SCART-verbinding naar het tv-toestel).
- Een beschermde cassette (pag. 17) start onmiddellijk nadat u ze in de speler heeft gestopt.
- Met PLAY keert u telkens terug naar de normale afspeelmodus.
- Bij stilstaand beeld, tijdens het beeldzoeken of in de slowmotionmodus hoort u geen geluid.
- Een bevend stilstaand beeld kunt u eventueel met behulp van PR +/- stabiliseren.
- Horizontale storingsstrepen, veroorzaakt door een foute trackingpositie (geen kwaliteitscassettes, cassettes van andere recorders, ...), kunt u tijdens het afspelen eventueel met PR +/- verminderen.
♦ Zodra de pauze 5 minuten overschrijdt, speelt de recorder automatisch verder.
- NTSC afspelen op PAL TV : Als u tapes afspeelt die opgenomen zijn op een NTSC systeem. Op deze video kunt u de opname bekijken op een PAL TV.
- Klok / bandteller / resterende tijd – pagina 16.

Cassettes

AFSPELEN

Stilstaand beeld

Stilstaand beeld in de afspeelmodus.

Met elke druk op de toets schakelt u een beeld verder.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Variabel beeldzoeken

U kunt tijdens het afspelen met 2 snelheden vooruit

( ) of achteruit ( ) zoeken. Druk meermaals op de toetsen.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Variabele slowmotion

U kunt tijdens het afspelen 6 slowmotion- snelheden kiezen (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). Druk meermaals op de toetsen.

Met PLAY keert u telkens terug naar de normale afspeelmodus.

Het begin van nieuwe opnamen zoeken (Index beeldzoeken)

Zoek het begin van nieuwe opnamen met INDEX + / - .

Uw recorder plaatst een elektronische markering (Index) aan het begin van nieuwe opnamen of timeropnamen.

Deze markeringen kunt u zoeken met INDEX + / - .

Wilt u vooruit of achteruit zoeken (+ / -)?

Uw recorder spoelt naar het begin van elke nieuwe

opname, toont ze ca. zes seconden, en spoelt dan naar de volgende.

Bij de gewenste opname drukt u op PLAY.

Cassettes

AFSPELEN

16 : 9 Breedbeeld formaat afspelen / opname

U kunt een 16:9 Breedbeeldprogramma afspelen en opnemen met deze video.

◆ 16:9 Instelling

-Auto : Deze video herkent het formaat van het programma ( 16:9 Breedbeeld - en 4:3 normaal TV-formaat) en speelt het programma in het betreffende formaat af.

-AAN : Voor het opnemen en afspelen van een programma van het 16:9 breedbeeldformaat.

-UIT : Voor het opnemen en afspelen van een programma van het 4:3 TV-formaat.

Als u een programma wilt bekijken dat is opgenomen met deze video in 16:9 Breedbeeld formaat, moet uw TV over de 16:9 Breedbeeldfunctie beschikken. De TV en video moeten aan elkaar gekoppeld zijn met een scartkabel.

CM Skip

Als u op de CM-verspringen-toets drukt op de afstandsbediening zal de tape een sprong van 30 seconden afspeeltijd maken.

Datum en tijd instellen

2x

2x

Roep "HOOFD MENU" op en kies "Instellen Video", daarna kiest u "Klok Instellen".

Zoek de positie die u wilt wijzigen en typ opnieuw in. Wacht één seconde na het intypen van een getal met één cijfer.

Sla de instellingen op en sluit de menu's.

Cassettes

OPNEMEN

• De zenders moeten in de recorder opgeslagen zijn (pag. 5).
• Uw recorder is ingeschakeld.
• Indien gewenst, kunt u het beeld van de videorecorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm halen. U kunt ook een ander programma bekijken of het tv-toestel uitzetten.

Gewoon opnemen

Stop een cassette met veiligheidsnokje in de recorder (pag. 17).

Zoek de zender waarvan u wenst op te nemen.

Als u een zeer lange opname wilt maken, verdubbelt u de mogelijke opnameduur met "LP" (Long Play).

Maximaal acht uur met een E-240 cassette.

Start het opnemen.

Voor een korte opnamepauze - en verder.

- De recorder stopt automatisch als een pauze langer dan vijf minuten duurt.

Stop het opnemen.

21:30

De sneltimer OTR (One Touch Recording)

Zoek de gewenste zender en druk éénmaal op de OTR-toets voor elke 30 minuten die u wilt opnemen.

Het maximum is tien uur.

• Raadpleeg pag. 24/25 als u van een toestel aan een ingangsbus wilt opnemen.
• Om de sneltimer te stoppen, drukt u gedurende ca. 5 seconden op
• Taste (Stop).

• AIs u de opnamen niet op het tv-scherm ziet, drukt u op TV/VCR. In het recorderdisplay moet "VCR" staan.
  ◆ Klok / bandteller / resterende tijd – pagina 16.

• Voor timeropnamen moeten de klok, de datum en de zender correct ingesteld zijn.

• Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

Cassettes

OPNEMEN

Timeropnamen met ShowView

Roep het ShowView-menu op.

Typ het nummer in dat in uw tv-blad naast het programma staat dat u wilt opnemen ...

... en bevestig uw keuze.

Beslis of u deze opnames "Eenmalig", "Wekelijks" of "Dagelijks" wilt maken.

... en bevestig uw keuze.

Om te wijzigen:

Zoekt u met ← dejuiste positie.

Wijzigt u de instelling met PR +/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u ⚙️, totu op de laatste regel "OK:bevestig" ziet.

Bevestig de instellingen.

Zet de recorder uit.

VPS/PDC is een service van sommige zenders, die precieze timeropnamen mogelijk maakt, ook als de uitzendtijden verschoven worden. De begintijden van de programma's zijn de VPS/PDC-tijden; die moet u exact intypen. Niet alle zenders bieden de VPS/PDC-service; in dat geval begint de recorder op de door u ingestelde tijd op te nemen. Als u de opname op een ander tijdstip wilt laten beginnen of slechts een fragment van een programma wilt opnemen, schakelt u VPS/PDC uit. Uw recorder neemt anders niet op.

Als u geen ShowView-nummers heeft, gebruikt u de gewone timer, pagina 14.
Als u zich vergist heeft, gaat u met ← terug en verbetert u uw instellingen.
Als onder "PR" in het wijzigingsmenu (3e van boven) geen zenderplaats staat, weet uw recorder niet welk nummer de gewenste zender heeft. Typ de zender in, de recorder slaat hem op voor latere opnamen.
Als u bijv. van een satellietontvanger wilt opnemen, kiest u onder "PR" de zenderplaats van de satellietontvanger of "AV" (naargelang de ontvanger via de antenne- of de SCART- kabel aangesloten is). Laat de satellietontvanger ingeschakeld op de gewenste zender.
- De recorder waarschuwt u als bepaalde programma's zich overlappen.
- Om de opname (voortijdig) te stoppen; druk gedurende 5 seconden op de Stop-toets.
ShowView is een gedeponeerd handelsmerk, gebruikt onder licentie van Gemstar Development Corporation.

M E E R

f u n c t i e s

• Voor timeropnamen moeten de datum en de tijd correct ingesteld zijn.
• Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

De normale timer

Roep het hoofdmenu op en selecteer "Video Programmeren".

Beslis of u deze opnames "Eenmalig", "Wekelijks" of "Dagelijks" wilt maken.

... en bevestig uw keuze.

Typ stap voor stap in:

◆ het zendernummer,
◆ de begintijd van het programma,
◆ de eindtijd van het programma,
- De datum van de uitzending, indien niet vandaag.
- Voor zeer lange opnamen kunt u LP selecteren.
- Indien gewenst, kunt u VPS/PDC uitschakelen (pag.13)

Om te wijzigen:

Zoekt u met ♦de jaiste positie.

Wijzigt u de instelling met PR +/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u op de laatste regel "OK:bevestig" ziet.

Bevestig de instellingen.

Zet uw recorder uit.

• Wacht één seconde na het intypen van een getal met één cijfer.
• Als u zich vergist heeft, zoekt u met ← /→ de positie en verbetert u de instellingen.
• De recorder waarschuwt u als bepaalde programma's zich overlappen. Als u de tijden niet aanpast, neemt hij het eerste programma volledig op.
  Als er op de cassette niet genoeg plaats is voor de opname, schakelt de recorder automatisch op "LP" voor een verdubbeling van de opnametijd.
• Om de normale timer stoppen, drukt u gedurende ca. 5 seconden op ▪ Taste (Stop).
• Een beveiligde cassette werpt de recorder opnieuw uit (pag.17).

M E E R f u n c t i e s

Timeroverzicht – wijzigen en wissen

Roep "HOOFD MENU" op en kies "Video Programmeren".

Kies het programma dat gewijzigd of gewist moet worden.

Als u het programma wilt wissen, druk u op de toets 0; bevestig met OK.

Om te wijzigen:

Zoekt u met ♦de-juiste positie.

Wijzigt u de instelling met PR +/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u of , → tot u op de laatste regel "OK: bevestig" ziet.

Bevestig de wijzigingen met OK.

Sluit de menu's.

M E E R

f u n c t i e s

• De bandteller telt de echte tijd vanaf het ogenblik dat u een cassette in de recorder heeft gestopt. Dat hoeft niet het door u gewenste beginpunt te zijn! Onbespeelde stukken van de cassette telt de bandteller niet.
• Als u de band verder terugspoelt dan 0:00:00, telt de bandteller negatieve waarden (e.g. - 0:01:15).

Tijd / Bandteller

1x: Tijd, datum en status van de videoband Tijd en datum

2x: Teller en status van de videoband → Teller

3x: Verdwijnen

De resterende afspeeltijd van de videoband zal alleen worden getoond als de band speelt (PLAY) of spoelt (FF, REW).

Resterende tijd en speelduur van de cassette

Roep het "HOOFD MENU" op en selecteer "VIDEOBAND".

Als uw recorder de resterende tijd tot het einde van de cassette moet tonen, (om bijv. de mogelijke opnametijd in te schatten).

Om zeker te zijn of de getoonde resterende duur correct is, kies de lengte van de cassette (minuten) in dit menu.

De resterende tijd kan enkel getoond worden met een cassette in de speler.

De positie 0:00:00 oproepen

De recorder spoelt voort / terug tot aan positie 0:00:00 en stopt.

De bandteller op 0:00:00 zetten

Zet de bandteller op 0:00:00.

M E E R

f u n c t i e s

Menutalen

Roep "HOOFD MENU" op en kies "Instellen Video", daarna kiest u "Taalkeuze".

Selecteer uw taal.

Het menu schakelt onmiddellijk om.

Kinderveiligheid

Houd de toets ca. 5 seconden ingedrukt.

Uw recorder kan nu niet meer bediend worden. Timeropnamen voert hij echter normaal uit. Bewaar de afstandsbediening op een veilige plaats. Door de toets nogmaals 5 seconden ingedrukt te houden, deactiveert u de kinderveiligheid opnieuw.

Cassettes

Gebruik in uw recorder enkel kwaliteitscassettes met het VHS-logo.

♦ Bescherm uw cassettes tegen vocht, stof en magnetische en elektrische velden (bijv. luidsprekers en monitors).
♦ Bewaar uw cassettes steeds teruggespoeld, in de hoes en met de volle spoelkern onderaan.

U kunt voorkomen dat uw waardevolle opnamen gewist worden:

Verwijder het veiligheidsnokje van de cassette. Er bestaan ook cassettes met een schuiver.

Als u op een cassette zonder veiligheidsnokje opnieuw wilt opnemen, kleeft u de veiligheidsopening met een stuk kleefband dicht.

en ...

Gedimd recorderdisplay

Als u de recorder uitschakelt, wordt het display donkerder.

Automatisch uitschakelen

Als uw recorder geen cassette afspeelt en geen zender ontvangt, wordt hij automatisch uitgeschakeld.

M E E R f u n c t i e s

• Uw recorder neemt steeds het volledige geluidsaanbod van een zender op.
  ♦ Op een monorecorder hoort u enkel het normale monogeluid van uw cassettes.

Het Hi-Fi systeem

Naast het normale monospoor van VHS-recorders is uw recorder met een hoogwaardig Hi-Fi systeem uitgerust.

U kunt nu genieten van:

◆ films met vooertreffelijk stereogeluid,
◆ concertfilms in loepzuivere stereo,
- films met een indrukwekkende surround sound (met optionele surround-uitrusting),
- films met twee taalversies (bilinguaal), bijv. de originele en een gesynchroniseerde,
- VHS-cassette met Hi-Fi-stereogeluid en VHS-cassettes met normaal geluid.

Wat kunt u horen?

In de stopmodus toont uw recorder het televisiebeeld.

Als u een andere zender kiest of de zender op een abdere geluidsversie overschakelt,toont uw recorder zender-en geluidsinformatie. Indien niet, drukt u op A.SEL.

◆ "STEREO" = stereo, "BIL I"/"BIL II" = tweetalig, geen melding = mono.

Tijdens het afspelen toont uw recorder welk soort geluid op de cassette is opgenomen.Indien niet, drukt u op A.SEL.

◆ "Hi-Fi" = stereo, tweetalig, geen melding = mono

M E E R f u n c t i e s

Welke keuzemogelijkheden heeft u?

1-4x

♦ Bij stereogeluid

(afspelen-"Hi-Fi"/programma - "STEREO"): Hi-Fi-stereo enkel het linkergeluidsknaal → enkel het rechtergeluidskanaal het normale VHS monospoor.

1-4x

♦ Twee talen (bilinguaal):

De hoofdtaal (synchronisatie) de tweede taal (origineel) beide versies off. →

- Bij monogeluid heeft u geen keuzemogelijkheden.

NIEUWE ZENDERS

instellen

• Uw tv-toestel en uw recorder zijn ingeschakeld.
  Haal het beeld van de videorecorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm.
• "AV1/2" mag niet gekozen zijn (met de AV-toets).

Zenders instellen

Roep "HOOFD MENU" op en kies "Zender Voorkeuze".

"Decoder Instellen" verschijnt alleen als de functie "decoder" is geselecteerd in het "INSTELLEN 2DE SCART"-menu (zie pag.25).

2>

Selecteer "Handmatig Vastleggen".

Zoek een vrij zendernummer, "----" of "P-xx" ...

U geeft een zender in het tv-toestel en in de recorder best hetzelfde nummer. ... en bevestig uw keuze.

Zoek de gewenste zender.

Druk op de teets om het beeld te zien.

Als uw zender niet verschijnt of het beeld gestoord is, zoekt u verder.

Als u de gewenste zender gevonden heeft, saalt u hem op.

Zendernamen ziet u op de rechterpagina.

Zoek nog andere zenders (vanaf de 3de stap) of sluit het menu.

NIEUWE ZENDERS

instellen

Zendernamen

Als uw video geen stationsnaam laat zien of een stationsnaam verkeerd toont, kan dit gecorrigeerd worden. Selecteer " NAAM WIJZIGEN " op het Handmatig Vestleggen "- menu.

• Normaal stelt uw recorder een zender zo goed mogelijk in. In ongunstige ontvangstomstandigheden kan de fijnafstelling hulp bieden. Zoek de zender en stel hem met Azo zijn mogelijk in. Sla hem op door zijn zendernummer opnieuw in te typen.
  Raadpleeg pag.5 als u alle zenders uit uw regio opnieuw wilt instellen.
• Informatie over het sorteren of wissen van zenders vindt u op pagina 22.

NIEUWE ZENDERS

instellen

Als de zenders in de recorder en het tv-toestel niet dezelfde volgorde hebben, kunt u ze in de recorder opnieuw sorteren. Methode: verschuif de zenders naar de juiste zenderplaatsen, tot u de zender op het tv-toestel en op de videorecorder met hetzelfde nummer kunt oproepen.

Roep "HOOFD MENU" op en kies "Zender Voorkeuze", daarna kiest u "Zender Verplaatsen".

Kies de zender die een nieuw zendernummer moet krijgen.

Bevestig uw keuze.

Verschuif de zender naar de gewenste zenderplaats.

Bevestig uw keuze.

NB: Indien de stations afzonderlijk gesorteerd worden, zullen de volgende of voorgaande stations worden verplaatst.

Zenders wissen

MENU

PR+

PR-

OK

Roep "HOOFD MENU" op en kies "Zender Voorkeuze", daarna kiest u "Zender Verwijderen".

Zoek de zender (zendernummer) die u wilt wissen.

Controleer het beeld.

Wis de zender.

• Als u de SCART-kabel gebruikt, kiest u de AV-ingang op uw tv-toestel om het beeld van de recorder te zien.
  Als u de SCART-kabel niet gebruikt, kiest u het videokanaalnummer op uw tv-toestel om het beeld van de recorder te zien.

Naar het tv-toestel via de antennekabel (zonder SCART-kabel)

Als u geen SCART-kabel gebruikt, kan uw recorder het beeld en het geluid (in mono!) ook via een antennekabel naar het tv-toestel sturen. Daarvoor moet u op uw tv-toestel het videokanaal instellen (standaard: UHF-kanaal 52). Voor een zo goed mogelijke beeld- en geluidskwaliteit stelt u het videokanaal zorgvuldig in.

5 Sec.

Na de stappen van het hoofdstuk "Uw recorder aansluiten" (pagina 4) zet u het tv-toestel aan.

Houd de OK-toets op de afstandsbediening van de recorder minstens 5 seconden ingedrukt om het testbeeld van de recorder in te schakelen.

Zoek nu met de zenderzoekfunctie van uw tv-toestel het testbeeld van de recorder. Meer informatie vindt u eventueel in de gebruiksaanwijzing van uw tv-toestel.

Als u het testbeeld gevonden heeft, slaat u het op onder het videokanaalnummer.

Houd de OK-toets op de afstandsbediening van de recorder nogmaals 5 seconden ingedrukt om het testbeeld opnieuw uit te schakelen.

Als het beeld, dat de recorder via de antennekabel levert, niet goed is, omdat op kanaal 52 een tv-station uitzendt, kunt u een ander videokanaal instellen:

Zoek op uw tv-toestel een vrij kanaal tussen 21 en 69.

Roep het hoofdmenu op en kies "Instellen Video", daarna kiest u "Antenne Uitgang".

Typ het vrije kanaal in.

Sla de instellingen op en sluit de menu's.

• Als het beeld, dat de recorder via de antennekabel levert, niet goed is, kan de fijnafstelling van uw tv-toestel hulp (gebruiksaanwijzing van het tv-toestel) bieden.
• Zonder de SCART-kabel, heeft u op een stereotelevisie geen stereogeluid.

AANSLUITEN

en kopieren

- Zet alle componenten uit voor u kabels bevestigt of verwijdert.

Kopiëren

andere videorecorder

decoder voor Pay-TV

(Premiere, Canal+)

camcorder

CD-speler

satellietontvanger (pag. 13)

Raad ples pagina 25

Audio Amp.

Apparaat

tv-toestel

Voor het copieren van een VCR naar een andere VCR, verbind de twee apparaten met een Scart kabel en kies als programma "AV1/AV2" of "F. AV" (contactpunten aan de voorzijde) druk op de [AV], [PR+/-] of [00] toets.

Als u een mono-toestel aan de frontingang wilt-aansluiten, gebruikt u voor het geluid de Audio L-bus.

Stel de ene VCR op afspelen en de andere op opname.

Om op een andere recorder op te nemen, sluit u die aan de EURO AV-(of TV) bus aan.

Op de andere videorecorder kiest u een ingang ("AV"), daarna schakelt u hem op opnemen.

Schakel uw recorder op afspelen op de plaats die u naar de andere recorder wilt kopieren.

Assemble-montage

Als u bijv. uw eigen film wilt samenstellen uit camcordermateriaal, gebruikt u voor storingsarme overgangen de assemble-montage:

- Zoek met de afspeelfuncties (pag. 8/9) de plaats waar u de nieuwe scène wilt invoegen (kopiëren).

- Net voor dit punt schakelt u met de - toets op pauze (Niet stoppen!).

♦ Schakel nu onmiddellijk op opnemen.

Het beste resultaat krijgt u, als de cassette waarvan u wilt opnemen op dat moment reeds loopt.

- Lees ook de gebruiksaanwijzingen van de aangesloten toestellen.

AANSLUITEN

en kopieren

Decoder / 2de SCART-bus

Roep het "HOOFD MENU", op en kies "Instellen Video", daarna kiest u "Instellen 2de Scart".

Als AV2 de actuele programmabron is (AV-toets) of als AV2 in een timerprogramma voorkomt, kan "Instellen 2de Scart" niet gekozen worden.

Kies "AV2" als u een bijkomende in-/ uitgang nodig heeft (linkerpagina).

Kies "Decoder" als u een Pay-TV-decoder wilt aansluiten.

Stel "Decoder" in, sluit de decoder aan (linkerpagina) en stel de Pay-TV-zender in (pagina 18)

Sla de instellingen op en sluit de menu's.

CANAL Plus instelling

Voor het Canal+ kanaal, moet de instelling gezet worden naar "Canal+ AAN" om het te herkennen als Canal+.

Echter deze Canal+ instelling is alleen beschikbaar als de tweede Scart is omgezet naat "Decoder".

Druk op de OK-toets Canal+ kanaal.

APPENDIX

Voor u een vakman laat komen

PROBLEEM MOGELIJKA OORZAKEN

Stroom

Het recorderdisplay licht niet op?

De recorder werkt niet?

- De stekker zit niet in het stopcontact.

- Kan bij het transport van een koude in een warme omgeving condensatievocht ontstaan zijn? Wacht tot de recorder en de cassettes op kamertemperatuur zijn.

Opnemen

Start niet?

De cassette wordt afgespeeld of uitgeworpen?

- Zit er een cassette in de recorder?

- Is de veiligheidsopening open? Sluit ze met kleefband (pag. 17).

Afspelen

Geen beeld?

- Druk TV/VCR - "VCR" in het recorderdisplay.

- Zijn de zenders in de recorder opgeslagen? (pag. 5)

- Is er een opname op de band?

Slecht beeld?

- Gebruik de toetsen PR -/+ om de trackingpositie te corrigeren als u horizontale storingsstrepen ziet.

- Is de cassette van slechte kwaliteit of versleten? Test met een andere cassette.

- Als u geen SCART-kabel gebruikt: heeft u het videokanaal juist ingesteld? pag 5/23

- Test een andere cassette. De videokoppen kunnen vuil zijn; neem contact op met uw handelaar.

Slecht stilstaand beeld?

- Druk een paar keer op toetsen PR -/+.

De afstandsbediening werkt niet?

- Zijn de batterijen leeg?

- Bevindt u zich meer dan zeven meter van de recorder?

- Zijn er obstakels tussen de afstandsbediening en de recorder?

Algemeen

De recorder neemt de cassette niet aan?

- Zit er al een cassette in de recorder? Een cassettesymbool in het display?

De cassette spoelt niet voort / terug, speelt niet of neemt niet op?

- De cassette is al voort of teruggespoeld.

De timer loopt niet juist?

- Zijn de datum en de tijd correct ingesteld (pag.11)?

Luid lawaai als de recorder een tijdje in de stopmodus staat?

- Na ongeveer vijf minuten in de stopmodus, zonder een afspeel-of opnamefunctie op te roepen, ontspant de recorder zijn mechanisme en schakelt de motor uit.

"ERR" in het recorderdisplay

- Uw recorder reageert op abnormale omstandigheden. Een druk op om het even welke knop beeindigt deze toestand; de recorder schkelt dan veiligheidshalve op stand-by.

KORTE

v o o r

GEBRUIKSAANWIJZING

g e v o r d e r d e n

Afspelen

◆ Uw tv-toestel en uw recorder zijn ingeschakeld.
Haal het beeld van uw recorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm.

Start het afspelen.

Stop het afspelen.

Vanuit de stopmodus spoelt u de cassette terug of voort.

Stilstaand beeld in de afspeelmodus.

Met elke druk op de toets schakelt u een beeld verder.

Met PLAY koort u telkens terug naar de normale afspeelmodus.

U kunt tijdens het afspelen met 2 snelheden vooruit ( ) of achteruit ( ) zoeken. Druk meermaals op de toetsen.

Met PLAY koert u telkens terug naar de normale afspeelmodus.

U kunt tijdens het afspelen 6 slowmotion-snelheden kiezen (1/15, 1/10, 1/5, 1/30, 1/25, 1/20). Druk meermaals op de toetsen.

Met PLAY koert u telkens terug naar de normale afspeelmodus.

Wilt u vooruit of achteruit zoeken (+ / -)?

Uw recorder spoelt naar het begin van elke nieuwe opname, toont ze ca. zes seconden, en spoelt dan naar de volgende.

Bij de gewenste opname drukt u op PLAY.

Gewoon opnemen

• De zenders moeten in de recorder opgeslagen zijn (pag. 5).
  ◆ Uw recorder is ingeschakeld.
  Indien gewenst, kunt u het beeld van de videorecorder met het videokanaalnummer of de AV-toets (audio/video) op het tv-scherm halen. U kunt ook een ander programma bekijken of het tv-toestel uitzetten.

Stop een cassette met veiligheidsnokje in de recorder (pag. 17).

Zoek de zender waarvan u wenst op te nemen.

Als u een zeer lange opname wilt maken, verdubbelt u de mogelijke opnameduur met "LP" (Long Play).

Maximaal acht uur met een E-240 cassette.

Start het opnemen.

Voor een korte opnamepauze - en verder.

Stop het opnemen.

De sneltimer OTR

Zoek de gewenste zender en druk éénmaal op de OTR-toets voor elke 30 minuten die u wilt opnemen.

Het maximum is tien uur.

KORTE

v o o r

GEBRUIKSAANWIJZING

g e v o r d e r d e n

Timeropnamen met ShowView De normale timer

• Voor timeropnamen moeten de klok, de datum en de zender correct ingesteld zijn.

• Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

• Voor timeropnamen moeten de datum en de tijd correct ingesteld zijn.

• Stop een cassette met veiligheidsnokje (pag. 17) en genoeg plaats voor de opname in de recorder.

Roep het ShowView-menu op.

Typ het nummer in dat in uw tvblad naast het programma staat dat u wilt opnemen ...

Roep het hoofdmenu op en selecteer "VIDEO PROGRAMMEREN".

2x Beslis of u deze opnames "Eenmalig", "Wekelijks" of "Dagelijks" wilt maken.

... en bevestig uw keuze.

... en bevestig uw keuze.

Beslis of u deze opnames "Eenmalig", "Wekelijks" of "Dagelijks" wilt maken.

... en bevestig uw keuze.

Om te wijzigen: Zoekt u met ♦ de juiste positie. Wijzigt u de instelling met PR+/- of met de cijfertoetsen. Als alle instellingen correct zijn, drukt u ⚫, to•u op de laaste regel "OK:bevestig" ziet.

Typ stap voor stap in:

• het zendernummer,
  ◆ de begintijd van het programma,
  ◆ de eindtijd van het programma,
  ◆ De datum van de uitzending, indien niet vandaag.
• Voor zeer lange opnamen kunt u LP selecteren.
• Indien gewenst, kunt u VPS/PDC uitschakelen (pag. 13).

Bevestig de instellingen.

Zet de recorder uit.

Om te wijzigen:

Zoekt u met /← dejuiste positie. Wijzigt u de instelling met PR+/- of met de cijfertoetsen.

Als alle instellingen correct zijn, drukt u op de laaste regel "OK:bevestig" ziet.

Bevestig de instellingen.

Zet uw recorder uit.

APPENDIX

Index

Antenne 4

Antenneuitgang (RF) 4/23

Assemble-montage 24

Bandteller 16

Beschermde cassette 17

CM Skip 10

Condensatie .... Let op

Display 3

EURO AV 4/24/25

Fijnafstelling (zender) 21

Format 16:9 10

Kanaal 5/20-23

Kinderveiligheid 17

LP 12-14

Menu 3

OTR 12

PDC 13

Programma (zender) 5/20-23

Reinigen .... Let op

Resterende tijd 16

Satelliet 13/24

SCART 4/24/25

SP 12-14

ShowView 13

Speelduur cassette 17

Stand-by Let op

Stilstaand beeld corrigeren 8

Stroom 4/29

Trackingpositie 8

TV/VCR-toets 12-14

VPS 13

Zender (programma) 5/20-23

Zendernummer 5/20-23

Technische gegevens

Afmetingen

B x H x L 360 x 90 x 288 mm

gewicht 3.85 kg

Stroom

spanning AC 230 V \~, 50 Hz

stroomverbruik 16 W

Systeem

Video PAL-B/G

Kanaalbereik VHF 2 - 12,

UHF 21 - 69,

CATV S1 - S41, x, y, z

(Hyperband)

Zenderplaatsen 99 + AUX

HF-uitgang UHF CH 21 - 69 (52)

Video

standaard VHS

snelheden SP / LP

Hi-Fi

frequentiebereik 20Hz-20kHz

temperatuur 5 - 35°C

vochtigheidsgraad < 80 %

timer 8 programma's

1 maand, VPS/PDC

Technische wijzigingen mogelijk

Als u uw recorder en uw Iv-loestel voor het eerst aanzel ziet u dit beeld. Kies uw taal.

Kies het land waar u woont.

Kies vervolgens het land. OK voor de automatische zenderinstelling "Automatisch Vastleggen!".

De "Automatisch Vastleggen" start en stort alle zenders in die u met uw antenne kunt ontvangen...

...en sotleerl ze in een volgorde die in uw land gebruikelijk is.

De klok wordt automatisch ngasteld

Sluit u nu de basisinstellingen al-veel piezier met uw nieuwe recorder.

Gebruiksaanwijzing pag. 4-6

MAGNUM®

NL

Nederland

Gebruiksaanwijzing

Hi-Fi Videorecorder VCR5500
