Atlas - Stopcontact Gamma - Gratis gebruiksaanwijzing en handleiding

Type product	Inbouw stopcontact
Merk	Gamma
Model	Atlas
Kleur	Wit
Materiaal	Kunststof (thermoplast)
Afmetingen (H x B x D)	80 x 80 x 10 mm
Gewicht	70 g
Nominale spanning	230 V AC
Nominale stroom	16 A
Frequentie	50 Hz
Aantal polen	2-polig + aarding
Montage	Inbouw (inbouwdoos 60 mm)
Beschermingsgraad (IP)	IP20 (binnengebruik)
Kinderbeveiliging	Ja, geïntegreerde klepjes
Aarding	Ja, met aardingscontact
Schroefaansluiting	Ja, voor massieve en flexibele draden
Steekafstand	19 mm (standaard)
Omgevingstemperatuur	-20 °C tot +50 °C
Montagehoogte	Minimaal 30 cm boven de vloer
Onderhoud	Afnemen met een droge doek; geen reinigingsmiddelen
Garantie	2 jaar

Veelgestelde vragen - Atlas Gamma

Hoe installeer ik een Gamma Atlas stopcontact?

Schakel eerst de stroom uit. Sluit de draden aan op de schroefaansluitingen: fase (bruin), nul (blauw) en aarde (geel/groen). Plaats het stopcontact in de inbouwdoos en bevestig het. Schakel de stroom weer in en test.

Is het Atlas stopcontact kinderveilig?

Ja, het model is uitgerust met geïntegreerde kinderbeveiliging die voorkomt dat voorwerpen in de openingen worden gestoken.

Kan ik dit stopcontact buitenshuis gebruiken?

Nee, het stopcontact heeft beschermingsgraad IP20 en is alleen geschikt voor droge binnenruimtes.

Wat is de maximale belasting van het stopcontact?

Het stopcontact is geschikt voor 16 A bij 230 V, wat overeenkomt met een maximaal vermogen van 3680 W.

Hoe maak ik het stopcontact schoon?

Gebruik een droge of licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen om beschadiging van het kunststof te voorkomen.

Welk type inbouwdoos heb ik nodig?

Gebruik een standaard ronde inbouwdoos met een diameter van 60 mm. De doos moet minimaal 40 mm diep zijn.

Kan ik het stopcontact vervangen zonder elektricien?

Als u ervaring heeft met elektra kunt u het zelf doen. Zorg altijd dat de stroom is uitgeschakeld. Bij twijfel schakelt u een erkend elektricien in.

Wat moet ik doen als het stopcontact los zit?

Controleer of de montageschroeven goed zijn aangedraaid. Als de inbouwdoos los zit, moet deze opnieuw worden bevestigd. Gebruik eventueel hollewandpluggen.

Is het stopcontact voorzien van een randaarde?

Ja, het stopcontact heeft een aardingscontact en is geschikt voor geaarde stekkers. Het voldoet aan de veiligheidsnormen.

Waar kan ik de handleiding downloaden?

De handleiding is gratis te downloaden op notice-facile.com in PDF-formaat. Zoek op Gamma Atlas stopcontact.

GEBRUIKSAANWIJZING Atlas Gamma

Installatiehandleiding Atlas serie

Kleurcode installatiedraden:

oud	nieuw	functie
groen = bruin = fasedraad (L of P)
rood = blauw = nuldraad (N)
zwart = zwart = schakeldraad
grijs = groen/geel = aarddraad (PE)

Let op:

De schakeldraad (zwart) toepassen:
■ tussen 2 verschillende schakelaars
■ tussen de schakelaar en de lamp

Tips voor uw klus

■ Voor het monteren of demonteren altijd éérst de spanning eraf halen d.m.v de hoofdschakelaar of groepschakelaar. Met een spanningszoeker kunt u controleren of de spanning er daadwerkelijk vanaf is gehaald;
■ Schakel nooit de spanning in terwijl er nog gewerkt wordt aan de elektraklus;
■Zorg voor goed isolerend schoeisel,
bijvoorbeeld schoenen met rubberen zolen;
■ Werk nooit met vochtige of natte handen;
■ Gebruik goed geïsoleerd gereedschap;
■ Schakeldraad mag alleen gebruikt worden tussen 2 verschillende schakelaars of tussen schakelaar en lamp.

Wisselschakelaar

Bedienen 1 lichtpunt op 1 plaats

Met deze schakelaar kunt u de spanning in- en uitschakelen. Wanneer u deze schakelaar toepast in bijvoorbeeld een hotelschakeling kunt u met 2 van deze schakelaars 1 lamp schakelen. De wisselschakelaar wordt ook wel 1 polige schakelaar genoemd.

Installatie:

■ VD-draad ca. 12 mm strippen;
■ klik de knop van de sokkel;
■ demonteer vervolgens met een schroevendraaier de kunststof bevestigingsplaat van de sokkel;
■ monteer de draden volgens bovenstaand aansluitschema;
■ plaats de behuizing weer op de schakelaar en druk de knop terug op de schakelaar.

Serieschakelaar

Bedienen 2 lichtpunten vanaf 1 plaats

Met de serieschakelaar kunt u de spanning van twee lichtpunten afzonderlijk in- en uitschakelen. De serieschakelaar wordt ook wel dubbele schakelaar genoemd.

Installatie:

■ VD-draad ca. 12 mm strippen;
■ klik de knop van de sokkel;
■ demonteer vervolgens met een
schroevendraaier de kunststof
bevestigingsplaat van de sokkel;
■ monteer de draden volgens bovenstaand aansluitschema;
■ plaats de behuizing weer op de schakelaar en druk de knop terug op de schakelaar.

Combinatieschakelaar

Met randaarde

Met de combinatieschakelaar combineert u twee functies in één opbouwdoos.

Installatie:

■ VD-draad ca. 12 mm strippen;
■ verwijder de behuizing door de schroef in het midden van het stopcontact los te draaien;
■ monteer de draden volgens bovenstaand aansluitschema;
■ plaats de behuizing weer op het stopcontact door de schroef aan te draaien.

GAMMA

Combinatieschakelaar

Met randaarde

Met de wandcontactdoos én schakelaar combineert u twee functies in één opbouwdoos.

Installatie:

■ VD-draad ca. 12 mm strippen;
■ verwijder de behuizing door de schroef in het midden van het stopcontact los te draaien;
■ monteer de draden volgens bovenstaand aansluitschema;
■ plaats de behuizing weer op het stopcontact door de schroef aan te draaien. Druk vervolgens de knop terug op de schakelaar.

2 polige schakelaar

Met een 2-polige schakelaar kunt u de spanning in- en uitschakelen. U gebruikt de schakelaar onder andere voor apparaten en voor schakelingen waarbij een aarding nodig is.

Installatie:

■ VD-draad ca. 12 mm strippen;
■ klik de knop van de sokkel;
■ demonteer vervolgens met een schroevendraaier de kunststof bevestigingsplaat van de sokkel;
■ monteer de draden volgens bovenstaand aansluitschema;
■ plaats de behuizing weer op de schakelaar en druk de knop terug op de schakelaar.

Wandcontactdoos

Met randaarde

Wandcontactdoos voor montage op de muur om apparaten, lampen en verlengsnoeren op het elektriciteitsnet aan te sluiten.

Installatie:

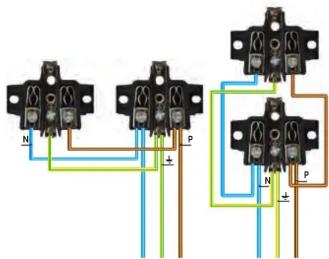

■ VD-draad ca. 12 mm strippen
■ verwijder de behuizing d.m.v. het losdraaien van het schroefje in het midden van het stopcontact
■ monteer de draden volgens bovenstaand aansluitschema
■ plaats de behuizing weer op het stopcontact door de schroef aan te draaien.

Wandcontactdoos voor montage op de muur om apparaten, lampen en verlengsnoeren op het elektriciteitsnet aan te sluiten.

Installatie:

■ VD-draad ca. 12 mm strippen;
■ verwijder de behuizing d.m.v. het losdraaien van het schroefje in het midden van het stopcontact;
■ monteer de draden volgens bovenstaand aansluitschema;
■ plaats de behuizing weer op het stopcontact door de schroef aan te draaien.
