Producttype	Netwerkvideorecorder (NVR) voor bewakingscamera's
Merk	Hikvision
Model	DS-7708NI-ST
IP-video-ingangen	8 kanalen
Opnameresolutie	Maximaal 5 MP (2560x1920)
Video-uitgangen	1x CVBS (BNC), 1x HDMI, 1x VGA
Audio-ingang	1 kanaal, BNC (2-weg audio)
Audio-uitgang	2 kanalen, BNC (lineair, 600 Ω)
Gelijktijdige weergave	8 kanalen
HDD-sleuven	4 SATA (maximaal 4 TB per schijf)
eSATA	1 interface voor externe opslag
Netwerkinterface	1x RJ-45 10/100/1000 Mbps
Seriële interfaces	1x RS-232, 1x RS-485, 1x RS-485 toetsenbord
USB-poorten	3x USB 2.0
Alarmingangen	16
Alarmuitgangen	4
Voeding	100-240V AC, 6,3 A, 50-60 Hz
Stroomverbruik	≤35 W (zonder HDD/DVD)
Afmetingen (BxDxH)	445 x 390 x 90 mm
Gewicht	≤4 kg (zonder HDD/DVD)
Bedrijfstemperatuur	-10 °C tot +55 °C
Bedrijfsvochtigheid	10% tot 90%
Montage	19-inch 2U rekmonteerbaar
Ondersteunde protocollen	IP-camera's, PTZ, alarm, audio

Veelgestelde vragen - DS-7708NI-ST Hikvision

Hoe installeer ik een harde schijf in de DS-7708NI-ST?

Verwijder de kap van de NVR door de schroeven aan de achter- en zijkant los te draaien. Sluit de gegevenskabel aan op het moederbord en de HDD, en de voedingskabel op de HDD. Plaats de HDD onderin het apparaat en draai de schroeven onderaan vast om de HDD te bevestigen. Plaats de kap terug en draai de schroeven vast. Zorg dat de HDD door de fabrikant wordt aanbevolen en maximaal 4 TB groot is.

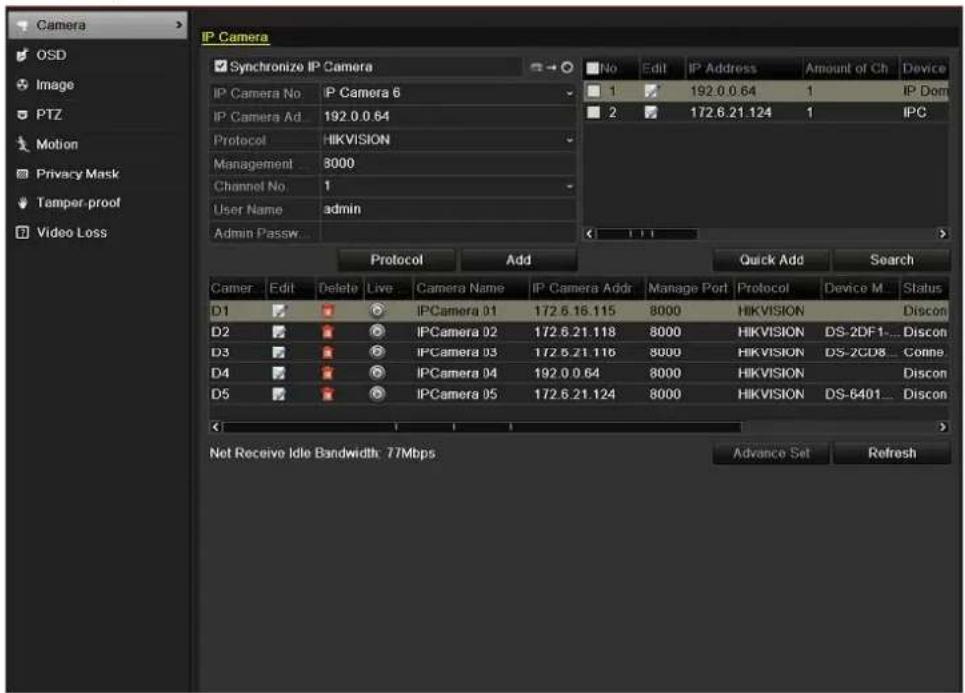

Hoe voeg ik IP-camera's toe aan de NVR?

Ga naar Menu > Camera > Camera. Klik op Zoeken om online camera's in hetzelfde netwerksegment te vinden. Selecteer de camera's en klik op Snel toevoegen. Voor andere camera's voert u handmatig het IP-adres, protocol en poort in en klikt u op Toevoegen.

Hoe stel ik de netwerkinstellingen in?

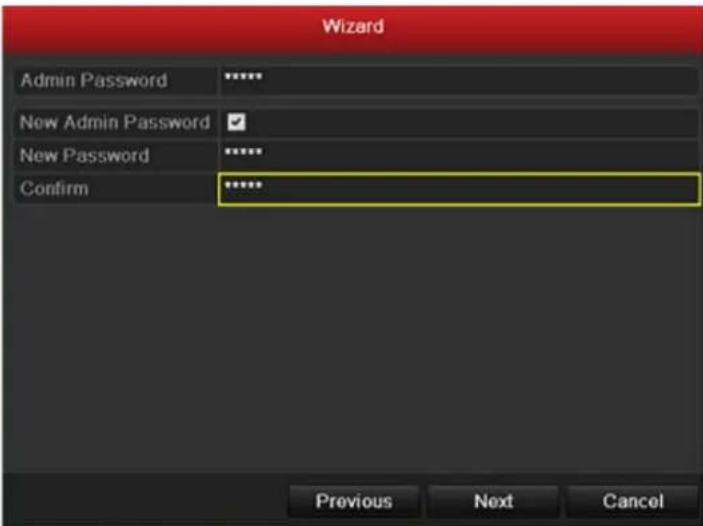

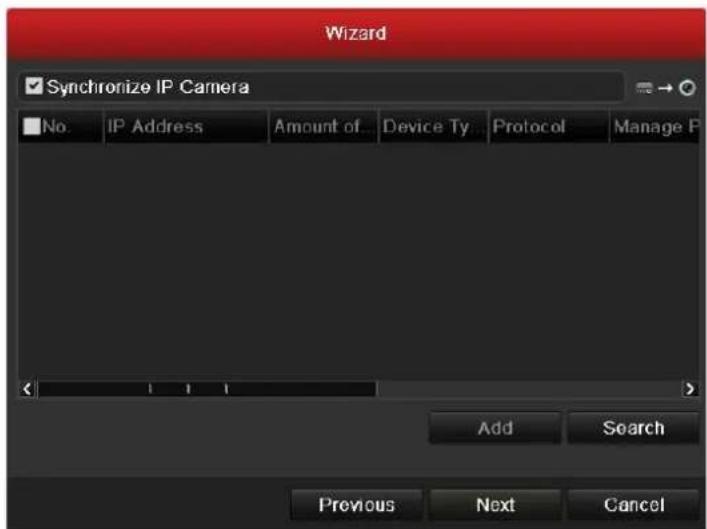

Gebruik de installatiewizard bij de eerste start of ga naar Menu > Configuratie > Netwerk. Voer het IP-adres, subnetmasker, gateway en DNS in. Voor dubbele NIC (alleen bij sommige modellen) configureert u beide interfaces. Klik op Toepassen om op te slaan.

Hoe reset ik het admin-wachtwoord?

Als u het wachtwoord bent vergeten, kunt u het apparaat resetten via de resetknop op het moederbord (indien aanwezig) of neem contact op met de dealer. In de installatiewizard kunt u bij het eerste gebruik een nieuw wachtwoord instellen. Het standaardwachtwoord is 12345.

Hoe speel ik opgenomen beelden af?

Klik tijdens liveweergave met de rechtermuisknop op een kanaal en selecteer Weergave van hele dag of druk op de PLAY-knop op het voorpaneel. Gebruik de werkbalk onderaan om te pauzeren, spoelen en stoppen. U kunt ook naar andere kanalen schakelen via de rechterzijde.

Hoe configureer ik PTZ-camera's?

Zorg dat de PTZ-camera correct is aangesloten via de RS-485-interface. Ga naar Menu > Camera > PTZ. Selecteer de camera en stel parameters in zoals protocol, baudrate en adres (deze moeten overeenkomen met de camera). Klik op Toepassen. Gebruik in liveweergave het PTZ-pictogram voor bediening.

Hoe sluit ik alarmapparaten aan?

Verwijder het aansluitingsblok van de ALARM IN/OUT-terminal. Plaats signaalkabels in de sleuven en draai de stelschroeven vast. Plaats het blok terug. De alarmingangen zijn voor open/gesloten contacten en de uitgangen kunnen worden gebruikt voor externe apparaten. Raadpleeg het bedradingsschema in de handleiding voor details.

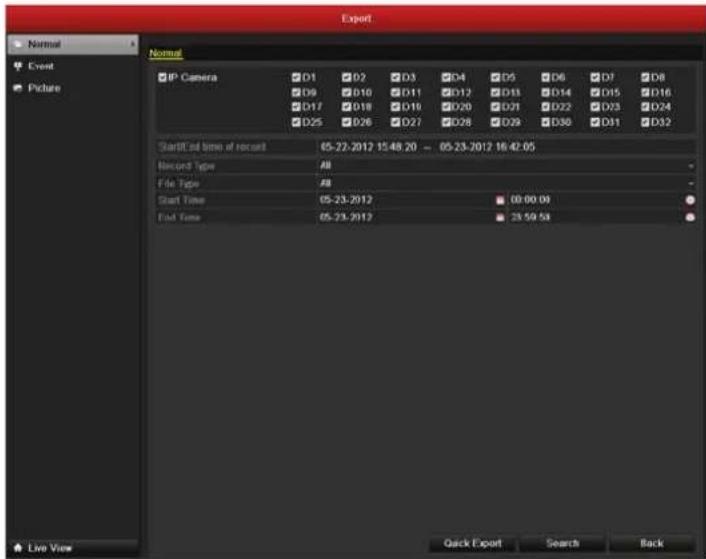

Hoe maak ik een back-up van opnames?

Ga naar Menu > Exporteren of gebruik de Snelle export tijdens weergave. Sluit een USB-station of andere back-upapparatuur aan. Selecteer de kanalen en het tijdsbereik, kies het back-upapparaat en klik op Exporteren. U kunt de bestanden later controleren.

Wat is de maximale opslagcapaciteit?

De NVR ondersteunt maximaal 4 SATA harde schijven, elk met een capaciteit tot 4 TB. De totale maximale opslag is dus 16 TB. Daarnaast is er een eSATA-interface voor externe opslag.

Hoe voer ik een fabrieksreset uit?

Ga naar Menu > Onderhoud > Standaard of gebruik de resetknop op het apparaat. Houd de resetknop ingedrukt terwijl u de NVR inschakelt. Houd gedurende 10 seconden ingedrukt tot het systeem opnieuw opstart. Alle instellingen worden teruggezet naar de fabrieksinstellingen.

GEBRUIKSAANWIJZING DS-7708NI-ST Hikvision

Beknopte bedieningshandleiding voor

Bedankt voor de aankoop van ons product. Neem voor vragen of verzoeken contact op met de dealer.

Deze handleiding is van toepassing op NVR's uit de volgende series: DS-7604NI-SE, DS-7608NI-SE, DS-7604NI-SE/N, DS-7608NI-SE/N, DS-7608NI-ST, DS-7616NI-ST, DS-7608NI-SP, DS-7616NI-SP, DS-7708NI-ST, DS-7716NI-ST, DS-7732NI-ST, DS-7708NI-SP, DS-7716NI-SP, DS-7732NI-SP, DS-8608NI-ST, DS-8616NI-ST, DS-8632NI-ST; DS-9608NI-ST, DS-9616NI-ST, DS-9632NI-ST, DS-9608NI-RT, DS-9616NI-RT, DS-9632NI-RT, DS-9616NI-XT, DS-9632NI-XT.

Inhoud controleren

Controleer of de inhoud van het pakket juist is door de geleverde items te vergelijken met de paklijst.

Opmerking: Neem contact op met uw dealer in het geval van beschadigde of ontbrekende items.

Vóór installatie van de NVR

De NVR's uit de series DS-9600/8600/7700/7600NI-ST, DS-9600NI-RT/XT, DS-7700/7600NI-SP en

DS-7600NI-SE(/N) zijn extreem geavanceerde surveillanceapparatuur die met zorg moeten worden geïnstalleerd.

Houd rekening met de volgende voorzorgsmaatregelen voordat u de NVR installeert.

1. Breng de NVR niet in contact met vloeistoffen.
2. Installeer de NVR is een goed geventileerde en stofvrije omgeving.
3. Zorg ervoor dat de omgevingsomstandigheden voldoen aan de fabrieksspecificaties.
4. Installeer een door de fabrikant aanbevolen HDD.

Installatie van de NVR

Gedurende installatie van de NVR:

1. Gebruik brackets om de NVR in een rek te plaatsen.
2. Zorg dat er voldoende ruimte is voor audio- en videokabels.
3. Wanneer u kabels installeert, moet u ervoor zorgen dat de buiging van de kabels niet groter is dan vijf maal de diameter van de kabel.
4. Sluit zowel de alarm- als de RS-485-kabel aan.
5. Zorg voor ten minste 2 cm ruimte tussen in rekken geplaatste apparaten.
6. Zorg ervoor dat de NVR gcaard is.
7. De omgevingstemperatuur moet zich in het bereik -10°C-55 °C bevinden.
8. De omgevingsvochtigheid moet in het bereik 10-90% liggen.

Installatie van HDD

Voordat u begint:

Voordat u een harde schijf (HDD) installeert, moet u de NVR loskoppelen van de voeding. Gebruik een door de fabrikant aanbevolen HDD voor de installatie.

Er kunnen maximaal 8 SATA-HDD's in de NVR worden geïnstalleerd. In de DS-9600NI-XT kunnen maximaal 8 SATA-HDD's worden geïnstalleerd.

Vereist gereedschap: Schroevendraaier.

Stappen (voor DS-9600NI-ST/RT/XT):

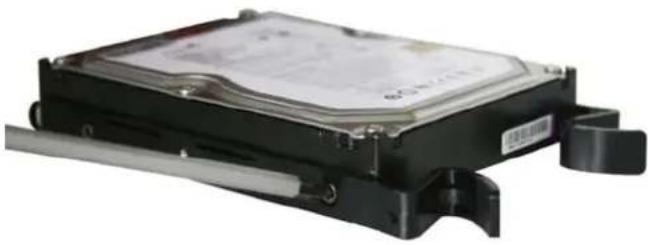

1. Bevestig de HDD-bracket met schroeven aan de HDD.

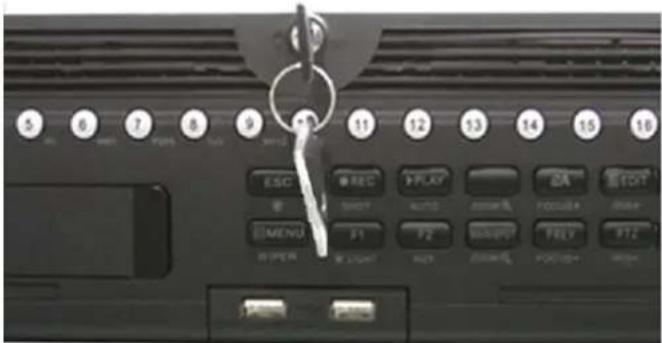

1. Plaats de sleutel en draai deze met de klok mee om het paneelslot te openen.

1. Druk op de knoppen aan beide zijden van het paneel om het voorpaneel te openen.

1. Schuif de HDD in de sleuf totdat deze in de juiste positie is geplaatst.

1. Herhaal de bovenstaande stappen om andere HDD's in de NVR te installeren. Nadat u de installatie van alle HDD's hebt voltooid, plaatst u het voorpaneel terug en vergrendelt u het opnieuw met de sleutel.

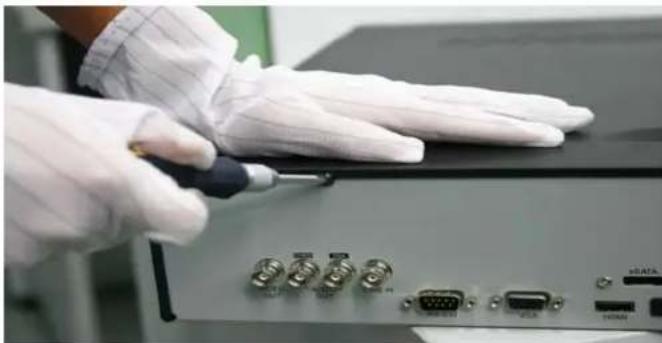

Stappen (voor DS-8600NI-ST):

1. Verwijder de kap van de NVR door de schroeven aan de achterkant en zijkant los te draaien.

1. Installeer de HDD met de meegeleverde schroeven in het HDD-rek. Draai de schroeven op de knop vast om de HDD vast te zetten.

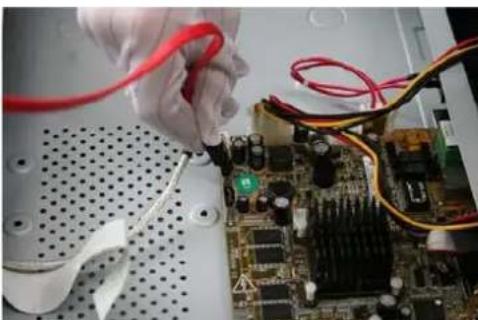

1. Sluit het ene uiteinde van de gegevenskabel aan op het moederbord van de NVR, en het andere op de HDD.

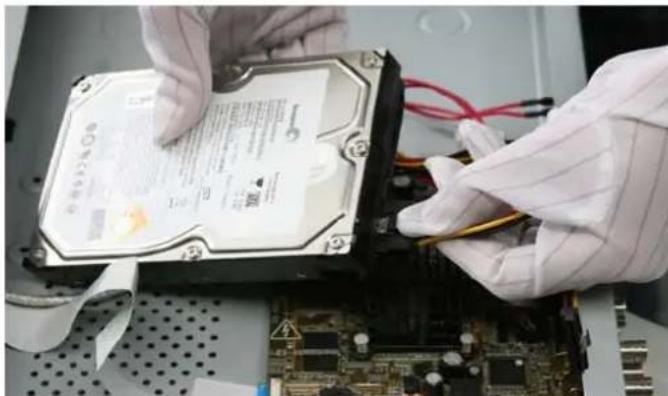

1. Sluit de voedingskabel aan op de HDD.

1. Plaats de kap van de NVR terug en draai de schroeven vast.

Stappen (voor DS-7600NI-ST/SP en DS-7700NI-ST/SP):

1. Verwijder de kap van de NVR door de schroeven van het achter- en zijpancel los te draaien.

1. Sluit het ene uiteinde van de gegevenskabel aan op het moederbord van de NVR, en het andere op de HDD.

1. Sluit de voedingskabel aan op de HDD.

1. Plaats de HDD onder aan het apparaat en draai de schroeven onderaan vast om de HDD vast te zetten.

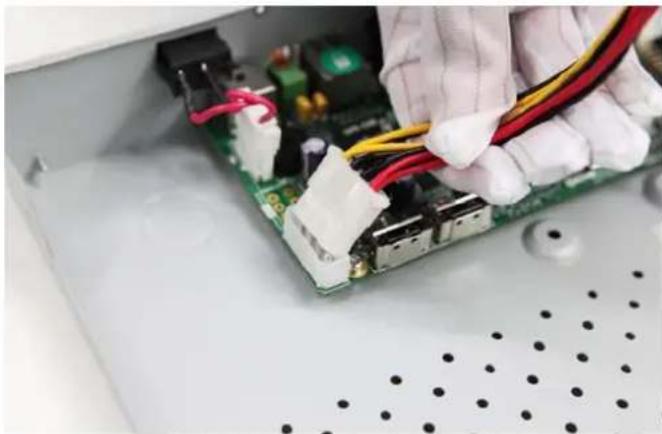

Stappen (voor DS-7600NI-SE(/N)):

Opmerking: De installatiestappen voor de DS-7600NI-SE/N zijn hetzelfde als de stappen voor de DS-7604/08NI-SE. Daarom nemen we de installatiestappen voor de DS-7604NI-SE als voorbeeld.

1. Verwijder de kap van de NVR door de schroeven aan de achterkant en zijkant los te draaien.

1. Sluit het ene uiteinde van de gegevenskabel aan op het moederbord van de NVR, en het andere op de HDD.

1. Sluit de voedingskabel aan op de HDD.

1. Plaats de HDD onder aan het apparaat en draai de schroeven onderaan vast om de HDD vast te zetten.

1. Plaats de kap van de NVR terug en draai de schroeven vast.

Voorpaneel

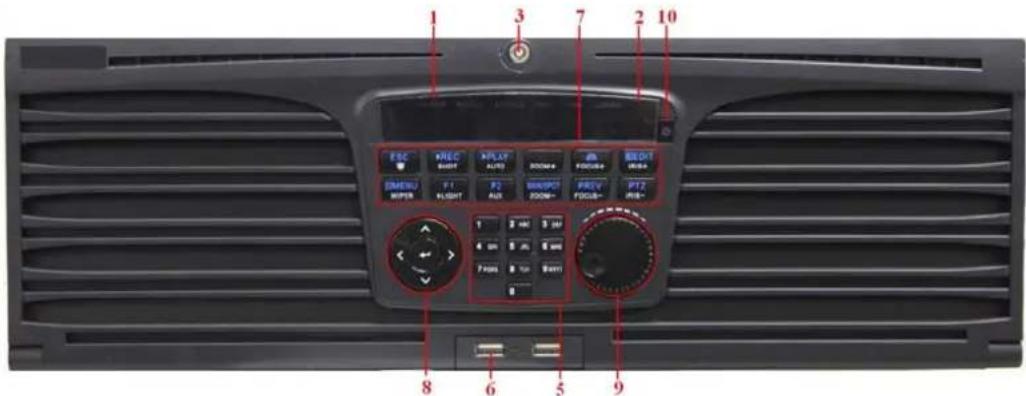

DS-9600NI-ST/RT

DS-9600NI-XT

DS-8600NI-ST

① Statusindicator (Alarm, Ready, Status, HDD, MODEM, Tx/Rx, Guard)
② IR-ontvanger
③ Voorpaneelvergrendeling
④ DVD-R/W
⑤ Alfanumerieke knoppen
⑥ USB-interface
⑦ Combinatieknoppen
⑧ Richtingsknoppen/ENTER-knop
⑨ JOG SHUTTLE-bediening

⑩ Aan/uit-knop

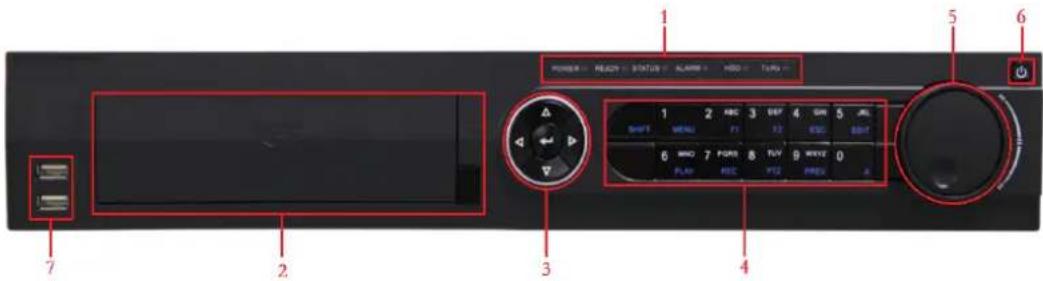

DS-7700NI-ST/SP

① Statusindicators (Alarm, Ready, Status, HDD, Power, Tx/Rx)
② DVD-R/W
③ Bedieningsknoppen
④ Combinatieknoppen
⑤ Shuttle-knop
⑥ Aan/uit-knop
⑦ USB-interface

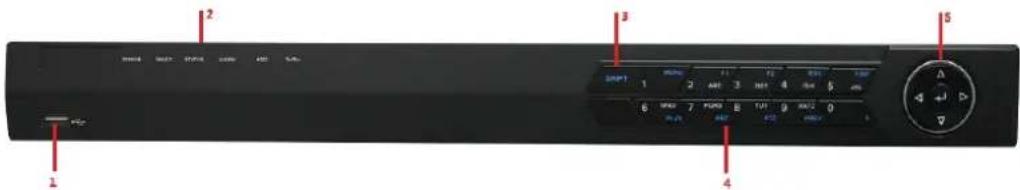

DS-7600NI-ST/SP:

① USB-interface
② Statusindicators (Alarm, Ready, Status, HDD, Power, Tx/Rx)
③ SHIFT
① Combinatieknoppen
⑤ Bedieningsknoppen

DS-7604NI-SE(/N):

① Statusindicator (Power, Status, Tx/Rx)
② USB-interface

DS-7608NI-SE(/N):

① Statusindicator (Power, Status, Tx/Rx)
② USB-interface

Achterpaneel

DS-9600NI-ST/RT

DS-9600NI-XT

DS-8600NI-ST

DS-7700NI-ST

Nummer	Item Beschrijving
1 VIDEO	OUT BNC-connector voor video-output.
2	CVBS AUDIO OUT: BNC-connector voor audio-output. Deze connector wordt gesynchroniseerd met de CVBS-video-output.VGA AUDIO OUT BNC-connector voor audio-output. Deze connector wordt gesynchroniscerd met de VGA-video-output.
3 LINE IN	BNC-connector voor audio-input.
4 RS-232-interface	Connector voor RS-232-apparaten.
5	VGA	DB9-connector voor VGA-output. Lokale video-output en menu weergeven.
6 HDMI	Connector voor HDMI-video-output.
7	eSATA (optioneel)	Voor aansluiting van externe SATA-HDD's en CD/DVD-RM-apparaten.2 eSATA-interfaces voor DS-9600NI-XT.
8 LAN-interface	Connector voor LAN (Local Area Network).1 LAN-interface beschikbaar voor DS-8600/7700NI-ST en 2 LAN-interfaces voor DS-9600NI-ST/RT/XT.
9 Beëindigingsschakelaar	RS-485-beëindigingsschakelaar.Opwaartse positie is Niet beëindigd.Neerwaartse positie is Beëindigd met een weerstand van 120 Ω.
10	RS-485-interface Connector	voor RS-485-apparaten. De T+- en T--pinnen moeten worden aangesloten op de R+- en R--pinnen van de PTZ-ontvanger.

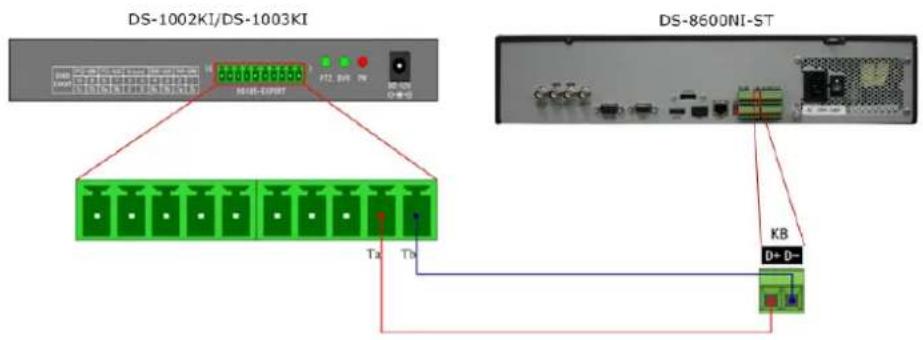

	Controllerpoort	De D+, D-pin moet worden aangesloten op de Ta, Tb-pin van een controller. Voor hiërarchische apparaten moet de eerste D+, D--pin van de NVR worden aangesloten op de D+, D--pin van de volgende NVR.
	ALARM IN Connector voor alarminput.
	ALARM OUT Connector voor alarmoutput.
11	AARDE	Aarde (moet worden verbonden wanneer de NVR wordt opgestart).
12 Wisselstroom 100V - 240V 100-240V-wisselstroomvocding.
13	AAN/UIT (POWER)	Schakelaar om apparaat in en uit te schakelen.
14	USB-interface	USB-poorten (Universal Serial Bus) voor aanvullende apparaten, zoals een USB-muis en USB-HDD.

DS-7700NI-SP

Nummer	Item Beschrijving
1	VIDEO OUT	BNC-connector voor video-output.
2	CVBS AUDIO OUT:	BNC-connector voor audio-output. Deze connector wordt gesynchroniscerd met de CVBS-video-output.
	VGA AUDIO OUT BNC-connector voor audio-output. Deze connector wordt gesynchroniseerd met de VGA-video-output.
3 LINE IN	BNC-connector voor audio-input.
4 RS-232-	interface Connector voor RS-232-apparaten.
5	VGA	DB9-connector voor VGA-output. Lokale video-output en menu weergeven.
6 HDMI	Connector voor HDMI-video-output.
7	eSATA (optioneel)	Voor aansluiting van externe SATA-HDD's en CD/DVD-RM-apparaten.
8 LAN-interface Connector voor LAN (Local Area Network).
9 Beëindigingsschakelaar RS-485-beëindigingsschakelaar.Met de opwaartse positie wordt aangegeven dat de RS-485 niet is beëindigd.Met de neerwaartse positie wordt Beëindigd met een weerstand van 120 Ω aangeduid.
10	RS-485-interface Connector	voor RS-485-apparaten. De T+- en T--pinnen mocten worden aangesloten op de R+- en R--pinnen van de PTZ-ontvanger.
	Controllerpoort	De D+, D-pin moet worden aangesloten op de Ta, Tb-pin van een controller. Voor hiërarchische apparaten moet de eerste D+, D--pin van de NVR worden aangesloten op de D+, D--pin van de volgende NVR.
	ALARM IN Connector voor alarminput.
	ALARM OUT Connector voor alarmoutput.
11	AARDE	Aarde (moet worden verbonden wanneer de NVR wordt opgestart).
12 Wisselstroom 100V - 240V 100-240V-wisselstroomvoeding.
13	AAN/UIT (POWER)	Schakelaar om apparaat in en uit te schakelen.
14	USB-interface	USB-poorten (Universal Serial Bus) voor aanvullende apparaten, zoals een USB-muis en USB-HDD.
15 Netwerkinterfaces met PoE-functie		Netwerkinterface voor de camera's en stroomvoorziening via ethernet.

DS-7600NI-ST

Num mer	Item Beschrijving
1	VIDEO OUT	BNC-connector voor video-output.
2	AUDIO OUT	BNC-connector voor audio-output.
3	AUDIO IN	BNC-connector voor audio-input. (Ook voor spraak.)
4	RS-232-interface	Connector voor RS-232-apparaten.
5	VGA	DB9-connector voor VGA-output. Lokale video-output en menu weergeven.
6	HDMI	Connector voor HDMI-video-output.
7	USB	Hier kunnen USB-schijven en -apparaten worden aangesloten.
8	LAN-interface	Connector voor LAN (Local Area Network).
9	RS-485-interface	Connector voor RS-485-apparaten. De T+- en T--pinnen moetenworden aangesloten op de R+- en R--pinnen van de PTZ-ontvanger.
	ALARM IN Connector voor alarminput.
	ALARM OUT Connector voor alarmoutput.
10 Voeding 12V-gelijkstroomvoeding.
11	Aan/uit-schakelaar	Schakelaar om apparaat in en uit te schakelen.

DS-7600NI-SP

Num mer	Item Beschrijving
1 Netwerkinterfaces met PoE-functie		Netwerkinterface voor de camera's en stroomvoorziening via ethernet.
2 VIDEO OUT BNC-connector voor video-output.
3 AUDIO OUT BNC-connector voor audio-output.
4	AUDIO IN	BNC-connector voor audio-input. (Ook voor spraak.)
5 RS-232-interface Connector voor RS-232-apparaten.
6	VGA	DB9-connector voor VGA-output. Lokale video-output en menu weergeven.
7 HDMI Connector voor HDMI-video-output.
8 LAN-interface Connector voor LAN (Local Area Network).
9	RS-485-interface Connector voor RS-485-apparaten. De T+- en T--pinnen moeten worden aangesloten op de R+- en R--pinnen van de PTZ-ontvanger.
	ALARM IN Connector voor alarminput.
	ALARM OUT Connector voor alarmoutput.
10 Voeding 12V-gelijkstroomvoeding.
11	Aan/uit-schakelaar	Schakelaar om apparaat in en uit te schakelen.
12	USB	Hier kunnen USB-schijven en -apparaten worden aangesloten.

DS-7604/08NI-SE

DS-7600NI-SE/N

Nummer	Item Beschrijving
1 LAN-netwerkinterface		Connector voor LAN (Local Area Network).
2 RS-485-interface		Hiermee kunnen RS-485-apparaten worden aangesloten.
3 12V-gelijkstroomvoeding		12V-gelijkstroomvoeding
4 Aan/uit-schakelaar		Schakelaar om apparaat in en uit te schakelen.
5 USB-interface		USB-poorten (Universal Serial Bus) voor aanvullende apparaten, zoals een USB-muis en USB-HDD.
6 GND		Aarde (moet worden verbonden wanneer de NVR wordt opgestart).
7 HDMI-interface		Connector voor HDMI-video-output.
8 VGA-output		DB9-connector voor VGA-output. Lokale video-output en menu weergeven.
9 Audio In RCA-connector voor spraakinput
10 Audio Out RCA-connector voor audio-output
11	Netwerkinterfaces (alleen voor DS-7600NI-SE/N)	Ethernetinterfaces met schakelfunctie

Randapparatuur aansluiten

Verbinding maken met apparaat voor alarminput/-output

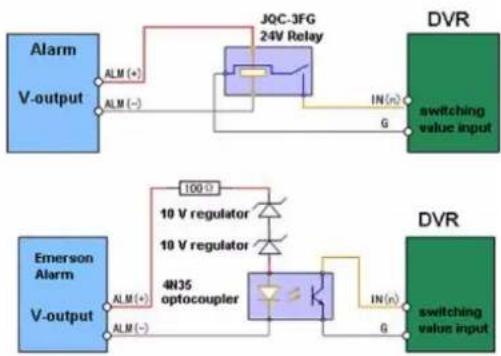

De interface voor alarminputs/-outputs van de NVR wordt hieronder weergegeven:

De alarminput is een geopend/gesloten-relais. Als de input geen geopend/gesloten-relais is, volgt u de instructies in het onderstaande verbindingsdiagram op:

Als u een wisselstroom- of gelijkstroombelasting wilt aansluiten, gebruikt u het volgende diagram:

Voor gelijkstroombelastingen kan JP4 veilig worden gebruikt binnen de limiet van 12V/1A. Als de interface is aangesloten op een wisselstroombelasting, moet JP4 open worden gelaten. Gebruik voor de veiligheid een extern relais (zoals wordt weergegeven in de bovenstaande afbeelding).

Er bevinden zich 4 jumpers op het moederbord: JP4, JP5, JP6 en JP7. Elke jumper komt overeen met een alarmoutput. De jumpers zijn standaard verbonden. Als u een wisselstroombelasting wilt aansluiten, moeten de jumpers worden verwijderd.

Opmerking: Een extern relais is vereist om elektrische schokken te voorkomen voor een wisselstroombelasting.

Alarmverbinding

Alarmapparaten aansluiten op de NVR:

1. Verwijder het aansluitingsblok uit het ALARM IN/ALARM OUT-terminalblok.
2. Verwijder de stopschroeven uit het aansluitingsblok, plaats signaalkabels in de sleuven en draai de stopschroeven vast. Controleer of de signaalkabels stevig vast zitten.
3. Plaats het aansluitingsblok terug in het terminalblok.

RS-485-verbinding

In deze handleiding wordt de RS-485-verbinding van de DS-8600NI-ST als voorbeeld genomen.

RS-485-apparaten aansluiten op de NVR:

1. Verwijder het aansluitingsblok uit het RS-485-terminalblok.
2. Verwijder de stopschroeven uit het aansluitingsblok, plaats signaalkabels in de sleuven en draai de stopschroeven vast. Controleer of de signaalkabels stevig vast zitten.
3. Plaats het aansluitingsblok terug in het terminalblok.

Opmerking: Controleer of de pan- en kantelontvanger is verbonden met de T+ en T- van de NVR.

Controller aansluiten

Een controller aansluiten op de NVR:

1. Verwijder het aansluitingsblok uit het KB-terminalblok.
2. Verwijder de stopschroeven uit het KB D+, D--aansluitingsblok, plaats signaalkabels in de sleuven en draai de stopschroeven vast. Controleer of de signaalkabels stevig vast zitten.
3. Sluit Ta op de controller aan op D+ op het terminalblok, en Tb op de controller op D- op het terminalblok. Draai de stopschroeven vast.
4. Plaats het aansluitingsblok terug in het terminalblok.

Opmerking: Controleer of zowel de controller als de NVR zijn geaard.

Specifications
Specificaties van DS-9600NI-ST

Model		DS-9608NI-ST		DS-9616NI-ST
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen 32 kanalen
	Audio in twee richtingen	1 kanaal, BNC (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	2 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	8 kanalen 16 kanalen 16 kanalen
HDD	SATA	8 SATA-interfaces voor 4 HDD's + 1 DVD-R/W (standaard), of 8 HDD's
	eSATA 1 cSATA-interface
	Capaciteit Maximaal 4 TB capaciteit voor elke HDD
Externe interface	Netwerkinterface	2 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterfaces
	Serièle interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud, transparante kanalen);1 RS-485-interface (gereserveerd);1 RS-485-toetsenbordinterface (voor bediening met speciaal toetsenbord)
	USB-interface 3 × USB 2.0
	Alarm in 16
	Alarm out 4
Overig	Voeding 100-240V wisselstroom, 6,3 A, 50-60 Hz
	Verbruik (zonder HDD of DVD-R/W)	≤35 W	≤40 W	≤45 W
	Bedrijfstemperatuur	-10 °C ~ +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 2U-chassis dat met een rek wordt geplaatst
	Afmetingen (B × D × II)	445 × 470 ×90 mm
	Gewicht ≤8 kg (zonder HDD of DVD-R/W)

DS-9

Specificaties van DS-9600NI-RT

Model		DS-9608NI-RT		DS-9616NI-RT
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen 32 kanalen
	Audio in twee richtingen	1 kanaal, BNC (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	2 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	8 kanalen 16 kanalen 16 kanalen
HDD	SATA	8 SATA-interfaces voor 4 HDD's + 1 DVD-R/W (standaard), of 8 HDD's
	eSATA 1 cSATA-interface
	Capaciteit Maximaal 4 TB capaciteit voor elke HDD
Externe interface	Netwerkinterface	2 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterfaces
	Serièle interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud, transparante kanalen);1 RS-485-interface (gereserveerd);1 RS-485-toetsenbordinterface (voor bediening met speciaal toetsenbord)
	USB-interface 3 × USB 2.0
	Alarm in 16
	Alarm out 4
Overig	Voeding 100-240V wisselstroom, 6,3 A, 50-60 Hz
	Verbruik (zonder HDD of DVD-R/W)	≤35 W	≤40 W	≤45 W
	Bedrijfstemperatuur	-10 °C ~ +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 2U-chassis dat met een rek wordt geplaatst
	Afmetingen (B × D × II)	445 × 470 ×90 mm
	Gewicht ≤8 kg (zonder HDD of DVD-R/W)

DS-9

Specificaties van DS-9600NI-XT

Model		DS-9616NI-XT	DS-9632NI-XT
Video-/audio-input	IP-video-input 16 kanalen 32 kanalen
	Audio in tweerichtingen	1 kanaal, BNC (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	2 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	16 kanalen
HDD	SATA 16 SATA-interfaces voor 16 HDD's
	eSATA 2 eSATA-interfaces
	Capaciteit Maximaal 4 TB capaciteit voor elke HDD
Externe interface	Netwerkinterface	2 RJ-45 10/100/1000 Mbps automatisch aangepasteethernetinterfaces
	Serièle interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud,transparante kanalen);1 RS-485-interface (gereserveerd);1 RS-485-toetsenbordinterface (voor bediening met speciaaltoetsenbord)
	USB-interface 3 × USB 2.0
	Alarm in 16
	Alarm out 4
Overig	Voeding 100-240V wisselstroom, 6,3 A, 50-60 Hz
	Verbruik(zonder HDD ofDVD-R/W)	≤45 W
	Bedrijfstemperatuur	-10 °C ~ +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 3U-chassis dat met een rek wordt geplaatst
	Afmetingen(B × D × H)	445 × 496 ×146 mm
	Gewicht ≤12,5 kg (zonder HDD of DVD-R/W)

Specificaties van DS-8600NI-ST

Model		DS-8608NI-ST		DS-8616NI-ST
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen 32 kanalen
	Audio in twee richtingen	1 kanaal, BNC (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Opnameresolutie	5 MP/3 MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	2 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3 MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchroneweergave	8 kanalen 16 kanalen	16 kanalen
HDD	SATA	8 SATA-interfaces voor 4 HDD's + 1 DVD-R/W (standaard), of 8 HDD's
	cSATA 1 eSATA-interface
	Capaciteit Maximaal	4 TB capaciteit voor elke HDD
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterface
	Scriële interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud, transparante kanalen);1 RS-485-interface (gereserveerd);1 RS-485-toetsenbordinterface (voor bediening met speciaal toetsenbord)
	USB-interface	3 × USB 2.0
	Alarm in	16
	Alarm out	4
Overig	Voeding 100-240V wisselstroom, 6,3 A, 50-60 Hz
	Verbruik (zonder HDD of DVD-R/W)	≤35 W	≤40 W	≤45 W
	Bedrijfstemperatu ur	-10 °C ~ +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 2U-chassis dat met een rek wordt geplaatst
	Afmetingen (B × D × H)	445 × 470 ×90 mm
	Gewicht ≤8 kg (zonder HDD of DVD-R/W)

DS-8632NI-ST

Specificaties van DS-7700NI-ST

Model	DS-7708NI-ST		DS-7716NI-ST	DS-7732NI-ST
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen 32 kanalen
	Audio in twee richtingen	1 kanaal, BNC (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	2 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	8 kanalen 16 kanalen	16 kanalen
HDD	SATA	4 SATA-interfaces voor 2 HDD's + 1 DVD-R/W (standaard), of 4 HDD's
	eSATA 1 eSATA-interface
	Capaciteit Maximaal 4 TB capaciteit voor elke HDD
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterface
	Seriele interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud, transparante kanalen);1 RS-485-interface (gereserveerd);1 RS-485-toetsenbordinterface (voor bediening met speciaal toetsenbord)
	USB-interface 3 × USB 2.0
	Alarm in 16
	Alarm out 4
Overig	Voeding 100-240V wisselstroom, 6,3 A, 50-60 Hz
	Verbruik (zonder HDD of DVD-R/W)	≤35 W	≤40 W	≤45 W
	Bedrijfstemperatuur	-10 ∥ ~ +55 ∥
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 2U-chassis dat met een rek wordt geplaatst
	Afmetingen (B × D × II)	445 × 390 ×90 mm
	Gewicht ≤4 kg (zonder HDD of DVD-R/W)

Specificaties van DS-7700NI-SP

Model		DS-7708NI-SP DS-7716NI-SP DS-7732NI-SP
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen 32 kanalen
	Audio in twee richtingen	1 kanaal, BNC (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	2 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	8 kanalen 16 kanalen	16 kanalen
HDD	SATA	4 SATA-interfaces voor 2 HDD's + 1 DVD-R/W (standaard), of 4HDD's
	eSATA 1 eSATA-interface
	Capaciteit Maximaal 4 TB capaciteit voor elke HDD
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepasteethernetinterface
		8 onafhankelijke 100 Mbps PoE-netwerkinterfaces
	Scriële interface	1 RS-232-interfac (voor parameterconfiguratic, onderhoud,transparante kanalen);1 RS-485-interface (gereserveerd);1 RS-485-toetsenbordinterface (voor bediening met speciaaltoetsenbord)
	USB-interface 3 × USB 2.0
	Alarm in 16
	Alarm out 4
Overig	Voeding 100-240V wisselstroom, 6,3 A, 50-60 Hz
	Verbruik(zonder HDD ofDVD-R/W)	≤35 W	≤40 W	≤45 W
	Bedrijfstemperatuur	-10 ∥ ~ +55 ∥
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 2U-chassis dat met een rek wordt geplaatst
	Afmetingen(B × D × H)	445 × 390 ×90 mm
	Gewicht ≤8 kg (zonder HDD of DVD-R/W)

Specificaties van DS-7600NI-ST

Model		DS-7608NI-ST		DS-7616NI-ST
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen
	Audio in	1 kanaal, BNC (2.0 Vp-p, 1 kΩ) (audio in twee richtingen)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	1 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	8 kanalen 16 kanalen
HDD	SATA 2 SATA-interfaces
	Capaciteit	Elke interface biedt ondersteuning voor maximaal 4 TB aan opnamecapaciteit
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterface
	Serièle interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud, transparante kanalen);1 RS-485-interface (gereserveerd);
	USB-interface 2 × USB 2.0
	Alarm in 4
	Alarm out 2
Overig	Voeding 12V gelijkstroom
	Verbruik ≤13 W (zonder HDD of DVD-R/W)
	Bedrijfstemperatuur	-10 °C ~ +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 1U-chassis dat met een rek wordt geplaatst
	Afmetingen(B × D × H)	445 × 261 ×44.5 mm
	Gewicht ≤4 kg (zonder HDD of DVD-R/W)

Specificaties van DS-7600NI-SP

Model		DS-7608NI-SP	DS-7616NI-SP
Video-/audio-input	IP-video-input 8 kanalen 16 kanalen
	Audio in	1 kanaal, BNC (2.0 Vp-p, 1 kΩ) (audio in twee richtingen)
Video-/audio-output	Opnameresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	CVBS-output	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)
	HDMI-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1920×1080P/50 Hz, 1600 × 1200/60 Hz,1280 × 1024/60 Hz, 1280 × 720/60 Hz, 1024 × 768/60 Hz
	VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	Audio-output	1 kanalen, BNC (lineair, 600 Ω)
	Weergaveresolutie	5 MP/3MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	8 kanalen 16 kanalen
HDD	SATA 2 SATA-interfaces
	Capaciteit	Elke interface biedt ondersteuning voor maximaal 4 TB aan opnamecapaciteit
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterface
		8 onafhankelijke 100 Mbps PoE-netwerkinterfaces
	Seriele interface	1 RS-232-interface (voor parameterconfiguratie, onderhoud, transparante kanalen);1 RS-485-interface (gereserveerd);
	USB-interface 2 × USB 2.0
	Alarm in 4
	Alarm out 2
Overig	Voeding 12V gelijkstroom
	Verbruik ≤13 W (zonder HDD of DVD-R/W)
	Bedrijfstemperatuur	-10 °C ~ +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	19-inch 1U-chassis dat met een rek wordt geplaatst
	Afmetingen(B × D × H)	445 × 261 ×44.5 mm
	Gewicht ≤4 kg (zonder HDD of DVD-R/W)

Specificaties van DS-7604/08NI-SE

Model		DS-7604NI-SE	DS-7608NI-SE
Video-/audio-input	IP-video-input 4 kanalen, 4CIF 8 kanalen, 4CIF
	Spraakinput	1 kanaal, RCA (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Coderingsresolutie	1080P/UXGA/SXGA/720P/XGA/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	HDMI-/VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	CVBS	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC)(optioneel)
	Audio-output	1 kanaal, RCA (lineair, 1 kΩ)
	Weergaveresolutie	5 MP/3 MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	4 kanalen 8 kanalen
HDD	SATA 1 SATA-interface voor 1 HDD		2 SATA-interfaces voor 2 HDD's
	Capaciteit Maximaal	4 TB voor elke schijf
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepasteethernetinterface
	Serièle interface 1 RS-485 half-duplex interface;
	USB-interface 2 × USB 2.0
	Alarm in/out 4/1 (optioneel)
Overig	Voeding 12V gelijkstroom
	Verbruik	≤10 W (zonder HDD)
	Bedrijfstemperatu ur	-10 °C - +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	Zelfstandig 1U-chassis	19-inch 1U-chassis dat met eenrek wordt geplaatst
	Afmetingen(B × D × H)	315 × 230 ×45mm	445 × 290 ×45mm
	Gewicht	≤2 kg (zonder HDD of DVD-R/W)

Specificaties van DS-7600NI-SE/N

Model		DS-7604NI-SE/N	DS-7608NI-SE/N
Video-/audio-input	IP-video-input 4 kanalen, 4CIF 8 kanalen, 4CIF
	Spraakinput	1 kanaal, RCA (2.0 Vp-p, 1 kΩ)
Video-/audio-output	Coderingsresolutie	1080P/UXGA/SXGA/720P/XGA/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	HDMI-/VGA-output	1 kanaal, resolutie:1920 × 1080P/60 Hz, 1600 × 1200/60 Hz, 1280 × 1024/60 Hz,1280 × 720/60 Hz, 1024 × 768/60 Hz
	CVBS	1 kanaal, BNC (1.0 Vp-p, 75 Ω)Resolutie: 704 × 576 (PAL); 704 × 480 (NTSC) (optioneel)
	Audio-output	1 kanaal, RCA (lineair, 1 kΩ)
	Weergaveresolutie	5 MP/3 MP/1080P/UXGA/720P/VGA/4CIF/DCIF/2CIF/CIF/QCIF
	Synchrone weergave	4 kanalen 8 kanalen
HDD	SATA 1 SATA-interface voor 1 HDD		2 SATA-interfaces voor 2 HDD's
	Capaciteit Maximaal	4 TB voor elke schijf
Externe interface	Netwerkinterface	1 RJ-45 10/100/1000 Mbps automatisch aangepaste ethernetinterface
		4 onafhankelijkke 10/100 Mbps ethernetinterfaces (voor ingebouwde schakelaar)	8 onafhankelijkke 10/100 Mbps ethernetinterfaces (voor ingebouwde schakelaar)
	Seriële interface 1 RS-485 half-duplex interface;
	USB-interface 2 × USB 2.0
	Alarm in/out 4/1 (optioneel)
Overig	Voeding 12V gelijksroom
	Verbruik	≤10 W (zonder HDD)
	Bedrijfstemperatu ur	-10 °C - +55 °C
	Bedrijfsvochtigheid	10 % ~ 90 %
	Chassis	Zelfstandig 1U-chassis	19-inch 1U-chassis dat met een rek wordt geplaatst
	Afmetingen (B × D × H)	315 × 230 ×45mm	445 × 290 ×45mm

Gewicht ≤2 kg (zonder HDD of DVD-R/W)

Diagram voor berekening van gebruikte HDD-opslagruimte

Het volgende diagram bevat een schatting van de opslagruimte die wordt gebruikt voor opname op één kanaal gedurende één uur met een vaste bitrate.

Bitrate Gebruikte opslagruimte
96 Kbps 42 MB
128 Kbps 56 MB
160 Kbps 70 MB
192 Kbps 84 MB
224 Kbps 98 MB
256 Kbps 112 MB
320 Kbps 140 MB
384 Kbps 168 MB
448 Kbps 196 MB
512 Kbps 225 MB
640 Kbps 281 MB
768 Kbps 337 MB
896 Kbps 393 MB
1024 Kbps 450 MB
1280 Kbps 562 MB
1536 Kbps 675 MB
1792 Kbps 787 MB
2048 Kbps 900 MB

Opmerking: De weergegeven waarden voor gebruikte opslagruimte zijn alleen ter referentie bedoeld. De gebruikte opslagruimte wordt geschat op basis van formules. De daadwerkelijke waarde kan hier enigszins van afwijken.

Menubediening

Menustructuur

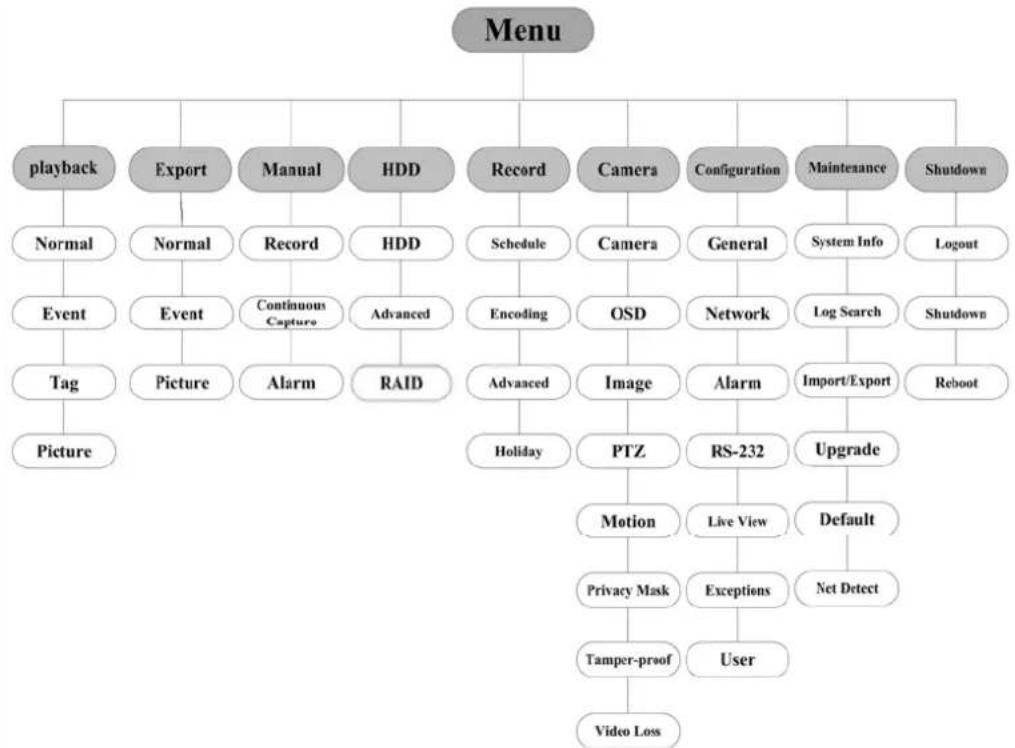

De menustructuur van de NVR's uit de series DS-9600/8600/7700/7600NI-ST, DS-9600NI-XT en DS-7700/7600NI-SP is als volgt:

De menustructuur van de NVR's uit de DS-9600NI-RT-serie:

De menustructuur van de NVR's uit de DS-7600NI-SE(/N)-serie:

Opstarten en afsluiten

Correcte uitvoering van de opstart- en uitschakelprocedure is van groot belang voor het verlengen van de levensduur van het NVR.

De NVR opstarten:

1. Controleer of de voeding is aangesloten op een stopcontact. Het wordt ten zeerste aanbevolen een UPS (Uninterruptible Power Supply, niet-onderbreekbare voedingsbron) te gebruiken in combinatie met het apparaat. De indicator-LED voor de voeding op het voorpaneel moet rood branden om aan te geven dat het apparaat is aangesloten op de voeding.

2. Druk op de POWER-knop op het voorpaneel. De indicator-LED voor de voeding moet groen gaan branden. Het apparaat wordt gestart. NVR's uit de DS-7600NI-SE(/N)-serie worden direct gestart wanneer de aan/uit-schakelaar op het achterpaneel wordt ingeschakeld.

De NVR afsluiten:

1. Open het menu Uitschakelen.

Menu > Uitschakelen

1. Selecteer de knop Uitschakelen.

2. Klik op de knop Ja.

De instelwizard gebruiken

De instelwizard wordt standaard gestart wanneer de NVR is geladen, zoals wordt weergegeven in de onderstaande afbcelding.

De instelwizard gebruiken:

1. Met de instelwizard wordt u langs enkele belangrijke instellingen voor de NVR geleid. Als u de instelwizard nog niet wilt gebruiken, klikt u op de knop Annuleren. U kunt de instelwizard de volgende keer gebruiken door het selectievakje 'Wizard starten wanneer NVR start?' ingeschakeld te houden.
2. Klik op de knop Volgende in het wizardvenster om het venster Aanmelden te openen.

1. Voer het admin-wachtwoord in. Het wachtwoord is standaard 12345.
2. Als u het admin-wachtwoord wilt wijzigen, schakelt u het selectievakje Nieuw admin-wachtwoord in. Voer

het nieuwe wachtwoord in en bevestig het wachtwoord in de toepasselijke velden.

1. Klik op de knop Volgende om het instellingenvenster voor de datum en tijd te openen.

Instellingen voor datum en tijd

1. Klik nadat u de datum en tijd hebt ingesteld op de knop Volgende. Het venster met de instelwizard voor netwerken wordt geopend.

Opmerking: Dubbele NIC wordt alleen ondersteund op apparaten uit de DS-9600NI-ST/RT/XT-serie. Voor NVR's uit de series DS-7600/7700NI-SP en DS-7600NI-SE/N moet het IPv4-adres van de interne NIC worden geconfigureerd voor de camera's die worden verbonden met de PoE-netwerkinterface of de ingebouwde schakelaar van de NVR.

1. Klik op Next nadat u de netwerkparameters hebt geconfigureerd. Het venster Seriebeheer wordt geopend (hiervoor wordt alleen ondersteuning geboden door de DS-9600NI-RT-serie).

1. Klik op de knop Volgende nadat u de netwerkparameters hebt geconfigureerd. Het venster HDD-beheer wordt geopend.

1. Als u de HDD wilt initialiseren, klikt u op de knop Initialiseren. Met initialisatie worden alle gegevens verwijderd die zijn opgeslagen op de HDD.
2. Klik op de knop Volgende. De interface IP-camera toevoegen wordt geopend.
3. Klik op Zocken om online IP-camera's te zoeken. Selecteer de IP-camera die moet worden toegevoegd en klik op de knop Toevoegen.

1. Klik op de knop Volgende. Configureer de opname-instellingen voor de gezocht IP-camera's.

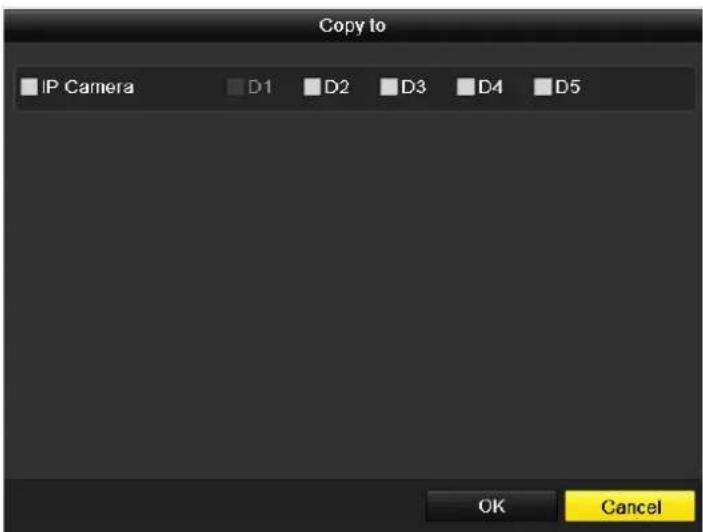

1. Klik op Kopieren om de instellingen naar andere kanalen te kopieren.

1. Klik op OK om de instelwizard te voltooien.

Liveweergave

In de liveweergavemodus wordt de camerastatus aangeduid met verschillende pictogrammen op het scherm. De volgende pictogrammen kunnen worden weergegeven:

Liveweergavepictogrammen

In de liveweergavemodus worden pictogrammen weergegeven aan de rechterbovenzijde van het scherm van elk kanaal. Hierin worden de status van de opname en alarmen voor het kanaal weergegeven, zodat u snel op de hoogte bent van problemen.

Alarm (videosignaalverlies, manipulatie, bewegingsdetectie of sensoralarm)

Opname (handmatige opname, geplande opname, opname bij bewegingsdetectie of door alarmen

getriggerde opname)

Alarm en opname

IP-camera's toevoegen en configureren

Voeg IP-camera's toe en configureer deze om de functies voor liveweergave en opname in te schakelen.

IP-camera's toevoegen

U kunt de online IP-camera's zoeken en toevoegen door de instructies in de instelwizard op te volgen, of door de onderstaande stappen op te volgen.

Stappen:

1. Open de interface voor camerabeheer.

Menu > Camera > Camera

1. Online camera's binnen hetzelfde netwerksegment toevoegen:

1) Klik op Zoeken om de online camera's te zoeken.

Interface voor camera-instellingen

2) Schakel het selectievakje in voor de camera's die u wilt toevoegen.
3) Klik op Snel toevoegen om de camera toe voegen.

1. Andere IP-camera's toevoegen:

1) Voer aan de linkerzijde van de interface het IP-adres, het protocol, de beheerpoort en overige informatie in over de IP-camera die u wilt toevoegen.

2) Klik op Toevoegen om de camera toe te voegen.

Opmerking: Als u het selectievakje IP-camera's synchroniseren inschakelt, worden de standaardinstellingen van de NVR voor IP-camera's toegepast op alle toegevoegde camera's.

Basisparameters van IP-camera's configureren

Nadat de IP-camera's zijn toegevoegd, wordt de basisinformatie over de camera op de pagina weergegeven en kunt

u de basisinstellingen van de IP-camera's configureren.

Stappen:

1. Klik op het pictogram parameters bewerken.

om de parameters te bewerken. U kunt het IP-adres, protocol en andere

1. Klik op Toepassen om de instellingen op te slaan en klik op OK om de bewerkingsinterface af te sluiten.

Meer parameters bewerken:

1. Klik op het pictogram

Advance Set

Netwerkconfiguratie voor de camera

1. U kunt de netwerkinformatie en het wachtwoord van de camera bewerken.
2. Klik op Toepassen om de instellingen op te slaan en klik op OK om de interface af te sluiten.

Uitleg van de pictogrammen:

Basisparameters van de camera bewerken	De IP-camera verwijderen	De liveweergave van de camera beckijken

PTZ-bediening

Volg de onderstaande procedure op om de PTZ-parameters in te stellen. De configuratie van de PTZ-parameters moet worden uitgevoerd voordat u de PTZ-camera instelt.

Voordat u begint moet u controleren of de PTZ en NVR correct met elkaar zijn verbonden via de

RS-485-interface.

PTZ-instellingen

Stappen:

1. Open de interface voor PTZ-instellingen.

Menu > Camera > PTZ

Interface voor camera-instellingen

1. Kies de camera voor PTZ-instellingen naast het label Camera.
2. Voer de parameters voor de PTZ-camera in.

Opmerking: Alle parameters moeten exact overeenkomen met de PTZ-cameraparameters.

1. Klik op Kopieren als u dezelfde instellingen voor andere PTZ-camera's wilt configureren.
2. Klik op de knop Toepassen om de instellingen op te slaan en de interface af te sluiten.

PTZ-bediening

In de liveweergavemodus kunt u op de PTZ-bedieningsknop op het voorpaneel of op de afstandsbediening drukken

of op het pictogram PTZ-bediening

klikken om de PTZ-werkbalk te openen.

Beschrijving van de PTZ-werkbalkpictogrammen

Pictogram	Beschrijving	Pictogram	Beschrijving	Pictogram	Beschrijving
	Richtingsknopknop voorautomatischschakelen	en[WTY]	Meer zoom,focus of iris	[40XH]	Minder zoom, focusof iris
[249H]	De snelheid vanPTZ-verplaatsingen		Verlichtingaan/uit		Wisser aan
	3D-zoom		Beeld centreren	[42KC]	Preset
[748S]	Patrouille	[548S]	Patroon	[184S]	Me
[348A]	Vorig	[348A]		Volg	Patroon/patrouilleitemstarten
[10050]	Patrouille ofpatroonverplaatsingstoppen	[748A]	Venstersminimaliseren	[348A]	Afsluiten

Weergave

De opgenomen bestanden van een specifiek kanaal weergeven in het liveweergavemenu. Schakelen tussen kanalen wordt ondersteund.

Directe weergave per kanaal

Kies met de muis een kanaal in de liveweergave en klik op de knop in de werkbalk met snelkoppelingen voor bewerkingen.

Opmerking: Alleen opnamebestanden die in de laatste vijf minuten op dit kanaal zijn opgenomen, worden weergegeven.

Interface voor directe weergave

Weergave van hele dag per kanaal

Stappen:

1. Het menu voor weergave van de hele dag openen.

Muis: klik met de rechtermuisknop op een kanaal in de liveweergavemodus en selecteer Weergave van hele dag in het menu.

Menu voor rechtermuisknop onder Liveweergave

Voorpaneel: Druk op de PLAY-knop om opnamebestanden van het kanaal in de liveweergave met één scherm af te spelen.

In de liveweergave met meerdere schermen worden opnamebestanden van het kanaal links bovenaan (geen masker) weergegeven.

Opmerking: Door tijdens het weergaveproces op de numerieke knoppen te drukken, kunt u schakelen naar de desbetreffende kanalen.

2. Weergavebeheer.

De werkbalk onder aan de Weergave-interface kan worden gebruikt om het weergaveproces te beheren.

Interface voor weergave van hele dag

Het menu voor selectie van het kanaal en de tijd wordt weergegeven als u de muis naar de rechterzijde van de weergave-interface verplaatst.

Klik op de kanalen als u de weergave wilt schakelen naar een ander kanaal, of wanneer u simultane weergave van meerdere kanalen wilt uitvoeren.

Interface voor weergave van hele dag met kanalenlijst

Back-up

Er kan een back-up van opgenomen bestanden worden gemaakt op verschillende apparaten, zoals

1. Open de interface voor video-exports.

Kies de kanalen waarvan u een back-up wilt maken en klik op de knop

Quick Export

Interface voor snelle exports

1. Open de interface Exporteren, kies een back-upapparaat en klik op de knop Exporteren om het exporteren te starten.

Snelle export met USB 1.1

1. Controleer de resultaten van de back-up.

Kies het opnamebestand in de interface Exporteren en klik op de knop om het bestand te controleren.

Controle van resultaten van snelle export met USB 1.1

0202021021012
