Type product	Badmeubel (onderwasbak)
Model	Passo
Merk	Bruynzeel
Beschikbare breedtes	75 cm, 100 cm, 120 cm, 150 cm
Diepte	Ca. 50 cm (afhankelijk van uitvoering)
Materiaal onderkast	Hoogglans gelakte MDF / laminaat
Materiaal wastafel	Keramiek (Pinto model), maar voor Passo niet gespecificeerd
Lade-inrichting	Soft-close of standaard (niet gespecificeerd)
Aantal lades	2 of 3 (afhankelijk van breedte)
Gewicht	Ca. 25-40 kg (afhankelijk van afmetingen)
Voeding	Niet van toepassing (geen elektrische componenten)
Montage	Ophanging aan muur met meegeleverde beugels; wastafel apart monteren
Gereedschap nodig	Boormachine, waterpas, schroevendraaier, kitpistool
Onderhoud onderkast	Droog afnemen na gebruik; hoogglans laten polijsten bij lichte krassen
Onderhoud wastafel	Schoonmaken met vloeibaar reinigingsmiddel (geen schuurmiddel); polijsten en wassen voor langdurige glans
Verwijderen lade	Lade uittrekken en omhoog tillen; monteren door geleiders uit te schuiven en lade erin te drukken
Afstelling lade	Horizontaal en verticaal bij te stellen via stelschroeven onder kapje
Middenschot (4 laden)	Verstelbaar door moer aan achterzijde los te draaien
Veiligheid	Ophangmateriaal voor wastafel niet meegeleverd; let op leidingen bij boren
Geschikt voor	Binnengebruik, badkamer

Veelgestelde vragen - Passo Bruynzeel

Kan ik de kast ook zonder wastafel gebruiken?

Hoe weet ik welke maat ik nodig heb?

Hoe hang ik de kast waterpas?

Wat als de lade niet goed sluit?

Hoe verwijder ik de lade?

Kan ik de wastafel later vervangen?

Hoe maak ik de wastafel schoon?

Wat moet ik doen bij krassen op de kast?

Is er garantie op de kast?

Waar kan ik reserveonderdelen krijgen?

GEBRUIKSAANWIJZING Passo Bruynzeel

Benodigd gereedschap.

De afbeeldingen kunnen licht afwijken van uw product, afhankelijk van de uitvoering. Controleer van tevoren of het product compleet en vrij van

beschadigingen is. Mocht u een gebrek constateren, neem dan z.s.m. contact op met de leverancier.

LET OP:

Ophangmateriaal voor de wastafel (Passo) is niet bijgeleverd!

6x

9x (120/150 cm)

2x

3x (120/150 cm)

6x

9x (120/150 cm)

Let op dat u niet in de leidingen boort!

2 Passo

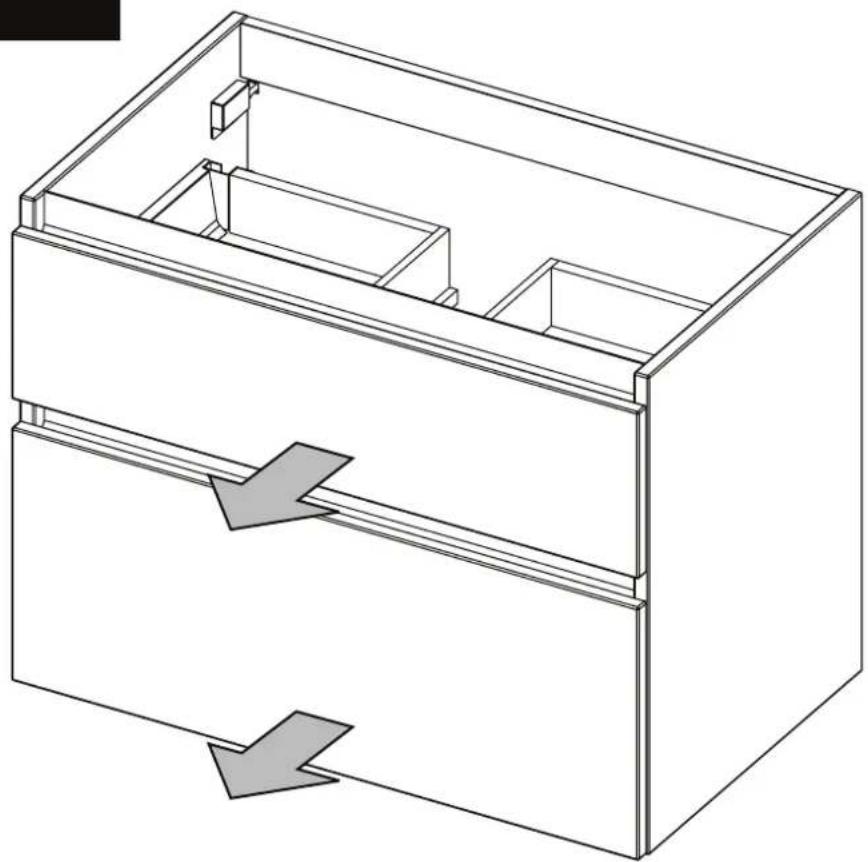

Haal voordat u de kast ophangt de lades eruit. (zie pag. 7)

3 Passo en Pinto

Gebruik de beugels om de onderkast waterpas aan de muur te hangen. Rechtsom draaien (3) klemt de kast tegen de muur aan.

4 Passo

Plaats de wasbak en markeer de ophangpunten. (2 voor 75 / 100 cm, 4 voor 120 / 150 cm)

5 Passo

Haal de wastafel van de onderkast en boor de gaten op de afgetekende plekken.

6a Passo

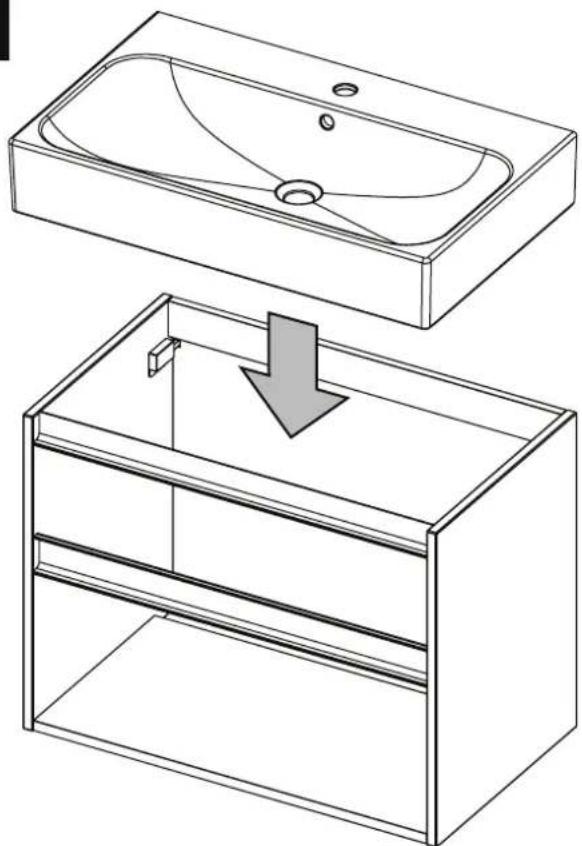

Plaats de wasbak terug en bevestig met wastafelbouten (niet meegeleverd!) de wasbak aan de muur. Draai eventueel nog de beugels op de onderkast aan (zie stap 3). Tip: bevestig de kraan voordat u de wasbak op het meubel plaatst.

6b Pinto

Kit de wasbak vast op beide zijplaten en plaats de wasbak op de onderkast. Tip: bevestig de kraan voordat u de wasbak op het meubel plaatst.

7 Passo en Pinto

Plaats de lades terug (geldt alleen voor de Passo) en kit de wasbak langs de muur.

Onderhoud: Lade verwijderen en monteren

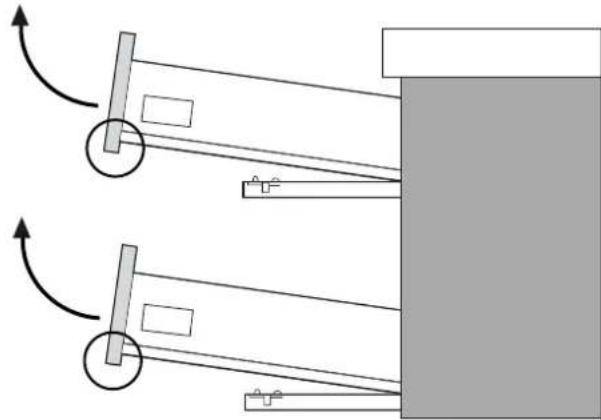

Lade verwijderen: trek de lade uit en omhoog in één vloeiende beweging.

Lade monteren: Trek de geleiders geheel uit, plaats de lade en druk de lade dicht. Deze vergrendelt dan automatisch.

Onderhoud: Lade stellen

Klik eerst het kapje met Bruynzeel logo los van de lade.

LET OP: Bij stellen in horizontale richting (B) altijd links en rechts in gelijke mate verstellen.

Onderhoud: Middenschot stellen

U kunt het middenschot (bij 4 laden) stellen door de moer aan de achterzijde uit te draaien.

Algemeen onderhoud Pinto wastafel

Schoonmaken met een gewoon, vloeibaar reinigingsmiddel. Reinigingsmiddel dat schuurmiddel bevat, mag niet gebruikt worden!

Polijsten met fijn polijstmiddel en daarna was aanbrengen (gebruik b.v. autowas). Als men dit regelmatig doet gaat dit product jarenlang mee. Stel het product niet bloot aan zuren, ammoniak, ontstoppingsmiddel, haarkleurmiddel of bleekmiddel.

Algemeen onderhoud onderkast

Maak het badmeubel droog na gebruik.

Van toepassing op hoogglans onderkast: Bij lichte krassen kan het meubel gepolijst worden.

www.bruynzeelsanitair.nl / [e-mail]
