Type product	Digitale weegschaal voor koudemiddelcilinders
Merk en model	Vetek VB2-100-EC
Afmetingen (bxdxh)	248 mm x 332 mm x 62 mm
Scherm	0,75 inch (19 mm) 7-segment LCD, 5½ digitaal
Voeding	Oplaadbare NiMH-accu 12 V / 1300 mAh, lader 16,8 V @ 120 mA
Accuduur	Ongeveer 15 uur continu gebruik
Automatische uitschakeling	Na 20 minuten inactiviteit
Weegcapaciteit	Volledig schaalbereik: 20 mV ingang, inclusief dode last
Resolutie weergave	2000-20000 dd, afhankelijk van model
Lineariteit	Binnen 0,02% van volledig schaalbereik
Meetverhouding	10 metingen/sec, nominaal
Kalibratie	Softwarekalibratie met EEPROM-opslag
Toetsenbord	5 toetsen, membraanpaneel
Functies	Bruto/netto wegen, tarra, eenheidsomschakeling (lb/kg), uitschakelen, nulstellen
Bescherming	Aluminium behuizing, kalibratieschakelaar verzegelbaar
Gebruikstemperatuur	0° tot +30°C
Opslagtemperatuur	-25° tot +60°C
Inclusief	Acculader, mannelijke stekkerverbinding

Veelgestelde vragen - VB2-100-EC Vetek

Hoe schakel ik de weegschaal in?

Druk op de aan/uit-toets (symbool met cirkel en streep) om de weegschaal in te schakelen. Houd dezelfde toets enkele seconden ingedrukt om uit te schakelen.

Hoe stel ik de weegschaal op nul?

Druk kort op de aan/uit-toets (ZERO) om de weegschaal op nul te zetten bij bruto wegen. Dit werkt alleen als de schaal stabiel is.

Hoe schakel ik tussen kg en lb?

De eenheid wordt omgeschakeld met de toets 'lb/kg'. Let op: deze functie is niet beschikbaar op EC-typegekeurde versies.

Hoe gebruik ik de tarrafunctie?

Plaats het lege gewicht (bijv. een cilinder) op de weegschaal en druk op de TARE-toets. Het display toont nu netto gewicht. U kunt ook tarra instellen in bruto- of nettomodus.

Wat betekent de foutmelding 'batt'?

De accu is bijna leeg. Sluit de lader aan en laad de accu gedurende ongeveer 10 uur op. De weegschaal werkt weer normaal na opladen.

Hoe laad ik de accu op?

Sluit de meegeleverde acculader aan op de mannelijke stekkerverbinding aan de zijkant van de weegschaal. Het opladen duurt circa 10 uur voor een lege accu.

Wat betekenen de foutcodes Err 0 tot Err 9?

Err 0-2 hebben betrekking op kalibratiefouten (ingetoetste gewicht buiten bereik). Err 3-4 zijn EEPROM-fouten. Err 5 is een nul-inputfout. Err 7: geen uitlezing van AD-omzetter. Err 9: kalibratiewaarde verloren. Raadpleeg de handleiding voor gedetailleerde uitleg.

Kan ik de weegschaal gebruiken voor nauwkeurige metingen?

Ja, de weegschaal heeft een lineariteit van 0,02% en een hoge interne resolutie (ca. 260.000 tellen). Zorg ervoor dat de stabiliteitsindicator 'on' is voordat u afleest.

Heeft de weegschaal een automatische uitschakeling?

Ja, de weegschaal schakelt zichzelf uit na 20 minuten inactiviteit om de accu te sparen. U kunt hem handmatig uitschakelen door de aan/uit-toets lang in te drukken.

Hoe onderhoud ik de weegschaal?

Reinig de aluminium behuizing met een zachte, droge doek. Vermijd water of agressieve schoonmaakmiddelen. Bewaar de weegschaal op een droge plaats bij temperaturen tussen -25° en +60°C.

GEBRUIKSAANWIJZING VB2-100-EC Vetek

Gebruikershandleiding VB2-100-EC VB2-30-EC

Revision. 0002 VB2 gebruikershandleiding

ECR Nederland

Tel [phone]

email: [e-mail]

Fax [phone]

www.ecr-ref.com

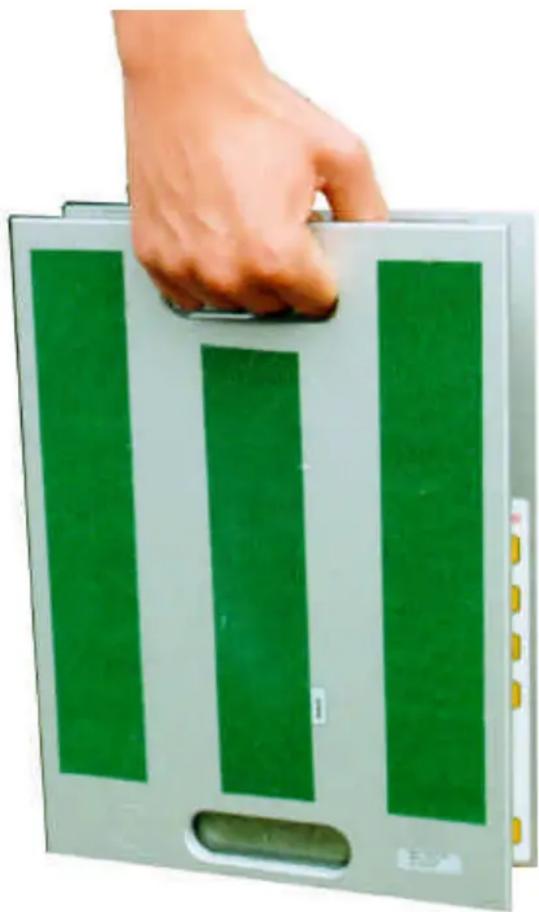

Vetek weegschalen zijn robuuste digitale schalen vervaardigd in een sterke aluminium behuizing. Standaard levering met een (.75") LCD scherm voor eenvoudige uitlezing. De schaal is uitgerust met een 12 V herlaadbare accu. Alle in te stellen parameters zijn toegankelijk via de membraan paneel toetsen.

De weegschaal is speciaal ontwikkeld voor het wegen van koudemiddel cilinders en om de hoeveelheid koudemiddel te controleren die in een installatie of in een andere cilinder gevuld wordt.

De accu capaciteit is geschikt voor ca. 15 uur continue gebruik. Als de accu niet krachtig genoeg meer is om een juiste waarde aan te geven, zal het display "batt" aangeven. De acculader laadt een lege accu opnieuw op binnen 10 uur. De weegschaal schakelt zichzelf uit als hij langer als 20 minuten niet gebruikt wordt.

Paneeltoets Functies

Schakelt de waarde om van lb naar kg. Wordt niet gebruikt in de EC-type gekeurde versie.

Een paar seconden ingedrukt houden om de weegschaal uit te schakelen. Tevens toets om de schaal bij bruto weging "0" weer te laten geven (toets kort indrukken).

Schakelt tussen bruto en netto gewicht, weergave alleen als Tarra is ingesteld.

Toets om Tarra gewicht te wegen zowel in bruto of netto modus. Deze functie kunt u niet gebruiken bij een nul instelling of een negatief bruto gewicht.

Schakelt de weegschaal in en als optie zendt hij printgegevens naar een printer, echter niet mogelijk bij een EC type gekeurde weegschaal.

Het VB frame werk is uitgerust met een mannelijke stekkerverbinding ten behoeve van de acculader en een calibratie schakelaar, deze calibratie schakelaar moet na een ijking door een bevoegde instantie verzegeld worden.

LCD display weergave. Verzeker u alvorens de waarde uit te lezen dat de stabiliteits indicator "aan" is. Indien dit niet het geval is, wacht totdat "on" weergegeven wordt.

Volledig schaalbereik Ingang 20mV, inclusief dode last

Signaal

Ingang Impedantie 30MΩ, typisch

Interne Resolutie Ongeveer 260,000 tellen

Display Resolutie 2000-20000 dd afhankelijk van model.

Meetverhouding 10 Meas/sec, nominaal

Systeem Lineariteit Binnen 0.02% van het volledige schaalbereik

Calibratie Methode Software Calibratie, met lange termijn opslag in EEPROM

Opgewekt Voltage +10VDC, 1 x 350Ω laadcellen

DIGITALE SPECIFICATIES

Microcomputer Intel 80C32

Programmeerbaar 32K x 8, extern naar ∝C

geheugen:

EEPROM: 64 x 16, extern naar ∝C

Digitale Filtering Softwarmatig selecteerbaar

SERIEËLE COMMUNICATIE (Optie, niet op VB-100-EC and VB-30-EC)

OPERATOR INTERFACE

Display – .75" (19 mm) 7-segment, vloeistofkristal, 5½ Digit

Toetsenbord 5-toets vlak membraan paneel

VOEDING

Minwa Acculader MW14698 16,8V @ 120 mA

Accu NiMh12 VDC / 1300 mA

Verbruiksvermogen 80 mA

Gebruikstemperatuur 0° tot +30°C

Opslagtemperatuur -25° tot +60° C

MECHANISCH

Buitenafmetingen 248mm x 332mm x 62mm

93/68/EEC Classificatie

CODE MODUS (toestand) OMSCHRIJVING
☐☐☐☐☐☐	Normale bedrijfsmodus	Bruto overbelasting.
Err 0	BandbreedteCalibratiemodus (F17)	Ingetoetste gewichtswaarde in de Calibratiemodus is minder dan 1% van het volledige schaalbereik.
Err 1	BandbreedteCalibratiemodus (F17)	Ingetoetste gewichtswaarde in de Calibratiemodus is groter dan het volledige schaalbereik.
Err 2	BandbreedteCalibratiemodus (F17)	Interne resolutie is niet hoog genoeg om de ingetoetste waarde te verwerken in de Calibratiemodus.
Err 3	Alle Modussen	Diagnose controlefout - EEPROM lezen
Err 4	Alle Modussen	Diagnose controlefout - EEPROM schrijven.
Err 5	Intoets bandbreedteCalibratiemodus (F20)	U hebt getracht een 0 waarde in te geven bij C1.
Err 7	Opstartprobleem	Geen uitlezing van de analoge/ digitale omvormer.
Err 9	Normale bedrijfsmodus	Bandbreedte van de calibratie waarde is verloren gegaan.
