1908 - Televisie VESTEL - Gratis gebruiksaanwijzing en handleiding

Type product	LCD-televisie
Merk	Vestel
Model	1908
Schermdiagonaal	22 inch (56 cm)
Resolutie (max)	1680 x 1050 pixels
Beeldverhouding	16:9
Gewicht met voet	6,9 kg
Gewicht zonder voet	6,5 kg
Afmetingen (B x H x D) met voet	540 x 440 x 180 mm
Afmetingen (B x H x D) zonder voet	540 x 401 x 180 mm
Voeding	220-240 V ~ 50 Hz
Vermogen (max)	75 W
Vermogen (stand-by)	< 1 W
Geluidsvermogen	2 x 4 W RMS
Geluidssysteem	Duits + Nicam stereo
Aantal voorgeprogrammeerde kanalen	100
Aansluitingen	HDMI, SCART (2x?), Component (YPbPr), PC (D-sub 15-pins), RF (antenne), S/PDIF uit, Audio uit (lijn), Hoofdtelefoon, USB? (niet vermeld)
Teletekst	Ja, met Fastext en Top text
Kinderslot	Ja
Slaaptimer	Ja, tot 120 minuten
Automatisch programmasysteem (APS)	Ja
Zoommodi	Auto, 4:3, 16:9, Cinema, Ondertiteling
PC-ingang ondersteunde resoluties	640x480, 800x600, 1024x768, 1280x720, 1280x768, 1360x768, 1680x1050 (60 Hz)
Meegeleverde accessoires	Afstandsbediening, batterijen (2x AAA), handleiding

Veelgestelde vragen - 1908 VESTEL

Hoe schakel ik het kinderslot in?

Ga naar het Functiemenu, selecteer Kinderslot en zet dit op Aan. Met het kinderslot ingeschakeld werken de toetsen op de TV niet meer, behalve de stand-by toets. Bediening is alleen mogelijk met de afstandsbediening.

Wat moet ik doen als er geen beeld is?

Controleer of de antenne correct is aangesloten en of de stekkers stevig vastzitten. Controleer of de TV op de juiste ingangsbron staat. Als het probleem aanhoudt, probeer dan een andere zender of reset de TV.

Hoe sluit ik een DVD-speler aan?

U kunt een DVD-speler aansluiten via HDMI, SCART of componentvideo (YPbPr). Gebruik de bijbehorende kabels. Na aansluiting selecteert u de juiste bron (bijv. HDMI of AV) via de AV-toets op de afstandsbediening.

Hoe stel ik de zenders in met APS?

Ga naar het Installatiemenu en selecteer A.P.S. (Automatisch Programmeersysteem). Kies uw land, druk op OK om te starten. De TV scant alle beschikbare kanalen en slaat ze op. Na afloop verschijnt de programmatabel.

De afstandsbediening werkt niet. Wat kan ik doen?

Controleer of de batterijen correct zijn geplaatst en of ze nog voldoende spanning hebben. Vervang ze indien nodig. Richt de afstandsbediening op de sensor van de TV. Als het nog steeds niet werkt, gebruik dan de toetsen op de TV zelf.

Hoe verander ik de taal van het menu?

Ga naar het Functiemenu, selecteer Taal en kies uw gewenste taal met de pijltjestoetsen. De beschikbare talen zijn onder andere Nederlands, Engels, Duits, Frans, enz.

Waarom hoor ik geen geluid?

Druk op de Dempen-toets op de afstandsbediening om te controleren of het geluid niet is uitgeschakeld. Controleer het volumeniveau en of de Balans niet extreem is ingesteld. Als u een externe versterker gebruikt, controleer dan de aansluitingen.

Hoe stel ik de slaaptimer in?

Ga naar het Functiemenu, selecteer Slaaptimer en stel de tijd in met de pijltjestoetsen (van Uit tot 120 minuten in stappen van 10). De TV schakelt automatisch naar stand-by na de ingestelde tijd.

Kan ik een koptelefoon aansluiten?

Ja, sluit de koptelefoon aan op de Koptelefoon-aansluiting aan de achterzijde van de TV. Pas het volume aan met de HP Volume-optie in het Geluidsmenu.

Wat betekent de melding 'Programma is vergrendeld'?

Dit betekent dat het geselecteerde kanaal is vergrendeld met een pincode. Voer de pincode in (standaard 0000) om het kanaal te openen. U kunt de pincode wijzigen in het menu Programmavergrendeling.

GEBRUIKSAANWIJZING 1908 VESTEL

Veiligheidsvoorschriften 4

Voedingsbron 4

Netsnoer 4

Vocht en Water 4

Reinigen 5

Ventilatie 5

Hitte en Vlammen 5

Bliksem 5

Vervangstukken 5

Onderhoud 5

Afvalverwerking 5

Het toestel ontkoppelen 5

Volume koptelefoon 5

Installatie 5

LCD-scherm 6

Waarschuwing 6

Overzicht van de afstandsbediening .... 7

LCD-Tv en bedieningstoetsen 8

De verbindingen bekijken 9

Stroomaansluiting 11

Antenne-aansluiting 11

De LCD-Tv met een PC aansluiten 12

Aansluiten met een DVD-speler 13

Andere conectors gebruiken 14

Andere apparatuur via SCART aansluiten ..... 15

Batterijen inbrengen in de afstandsbediening ..... 16

Bedieningsbereik van de Afstandsbediening ..... 16

De TV AAN/UIT schakelen 17

Om de TV in te schakelen: 17

Om de TV uit te schakelen: 17

Inputselectie 17

Basisbediening 18

Bediening met de toetsen op de TV 18

Volume Instelling 18

Programma Selectie 18

Toegang tot het hoofdmenu 18

AV Modus 18

Bediening met de afstandsbediening ..... 18

Volume Instelling 18

Programmaselectie (Voorgaand of volgend

programma).... 18

Programmaselectie directe toegang 18

Navigeren in het Menu Systeem 19

Menu Map 20

Menusysteem 21

Geluidsmenu 21

Volume 21

Balans 21

Geluidsmodus 21

Effect 21

Equalizer 21

HP Volume 21

Opslaan 21

Beeldmenu 21

Beeldmodus 21

Helderheid/Contrast/Kleur/Scherpte/Tint ..... 22

Kleurtemp 22

Kamerverlichting 22

Beeld Zoom 22

Opslaan 22

Functiemenu 22

Sleep Timer 22

Taal 22

Kinderslot 22

Menukleur 23

Favorite modus 23

Installatiemenu 23

Programmeren 23

Programma 23

Band 23

Kanaal 23

Standaard 23

Kleursysteem 23

Zoeken 23

VCR Modus 23

Decoder 24

Opslaan 24

A.P.S. 24

A.P.S. Land 24

Teletekstregio 24

Installatiemenu in AV modi 24

Programmeren 25

Kleursysteem 25

Programmatabel 25

Naam 25

Verplaatsen 25

Wissen 25

APS (Automatisch Programmeersysteem)25

Favorite modus 25

Programma vergrendeling 26

PIN invoeren 26

PIN wijzigen 26

PC modus Menu Systeem 26

Geluidsmenu 26

Functiemenu 27

PC Beeldmenu 27

Geometrie menu 27

H (Horizontale) Positie 27

V (Verticale) positie 27

Pixelfrequentie 27

Fase 27

Auto. Aanpassing 27

TV-informatie weergeven 27

Dempfunctie 28

Zoom Modi 28

Auto 28

4:3 28

16:9 28

Cinema 28

Ondertiteling 28

Teletekst 28

Tips 29

Behandeling van het scherm 29

Beeld Persistentie 29

Geen stroom 29

Zwakke beeldkwaliteit 30

Geen Beeld 30

Geluid 30

Afstandsbediening 30

Invoerbronnen 30

Appendix A: PC invoer normale weergavemodi . 31

• Kleurentelevisie met afstandsbediening.
• 100 programma's via VHF, UHF bandlengte of kabelkanalen kunnen ingesteld worden.
• Het kan afstemmen op kabelkanalen.
• De bediening van de Tv is heel eenvoudig via het menubestuurde systeem.
• Het heeft een scart-aansluiting voor externe apparaten (bijv. videospelletjes, geluidsset, etc.)
• Stereo geluidssysteem (Duits+Nicam).
  • Volledige teletekst functionaliteit.
• Fastext (10 pagina's), top text.
• Favoriet kanaal.
  • Kanaalvergrendeling.
  • Hoofdtelefoonaansluiting.
  • A.P.S. (Automatisch Programmeersysteem).
  • U kunt alle programma's een naam geven.
• Voorwaarts of achterwaarts automatische afstemming.
• Sluimertimer.
• Kinderslot.
• Automatisch geluid dempen indien geen uitzending.
• NTSC-weergave.
• AV-in is beschikbaar.
• Het heeft een HDMI-connector voor digitale video en geluid. Deze verbinding is ook compatibel met hoge definitie signalen.
• Indien geen geldig signaal gedetecteerd wordt, schakelt de TV na vijf minuten automatisch over op de stand-by modus.
• PLL (frequentie zoeken).
• PC-input.
• Plug & Play voor Windows 98, ME, 2000, XP, Vista.

Toebehoren

Afstandsbediening

Batterijen

2 X AAA

Gebruikshandleiding

Inleiding

Dank u wel dat u dit product hebt gekozen. Deze handleiding zal u helpen bij de correcte bediening van uw Tv. Lees deze handleiding door alvorens de TV te gebruiken.

Bewaar deze handleiding dan ook op een veilige plaats voor toekomstige raadpleging.

Voorbereiding

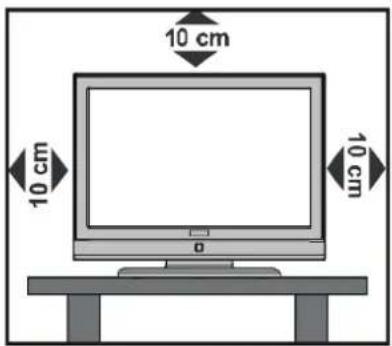

Voor een correcte ventilatie moet u minimum 10 cm vrije ruimte vrijlaten rond het toestel. Om fouten en onveilige situaties te voorkomen mag u geen voorwerpen boven op het toestel plaatsen.

Gebruik dit apparaat in een gematigd klimaat.

Veiligheidsvoorschriften

Lees voor uw veiligheid zorgvuldig deze veilgheidsvoorschriften.

Voedingsbron

Deze TV set kan alleen maar aangesloten worden op een stroomvoorziening van 220-240V, 50 Hz. Zorg ervoor dat u de correcte spanning instelling selecteert.

Netsnoer

Plaats het toestel, meubelstuk etc. niet op het netsnoer (hoofdverbinding) of klem het netsnoer niet af. Hanteer het netsnoer aan de stekker. Ontkoppel de stekker niet door aan de draad te trekken en raak het netsnoer nooit met natte handen aan, dit zou een kortsluiting of elektrische schok kunnen veroorzaken. Leg geen knopen in het snoer en knoop het niet met andere snoeren. De netsnoeren moeten zo geplaatst worden dat er niet op gestapt kan worden. Een beschadigd snoer kan brand veroorzaken of u een elektrische schok geven. Indien het beschadigd is en vervangen moet worden, moet dit door een bekwaam persoon uitgevoerd worden.

Vocht en Water

Gebruik dit toestel niet in een vochtige en bedompte omgeving (vermijd badkamers, de gootsteen in de keuken, en in de buurt van een

wasmachine). Stel dit toestel niet bloot aan water of regen, dit kan gevaarlijk zijn en plaats geen voorwerpen die water bevatten (zoals vazen) op het toestel. Vermijd druppels of spatten.

Indien er een voorwerp of vloeistof in de kast terecht komt, koppel de TV los en laat het door

Nederlands -4-TV

bekwame vakmensen nakijken alvorens opnieuw in gebruik te nemen.

Reinigen

Alvorens schoon te maken, koppel de TV los van het wandstopcontact. Geen vloeistof -of aerosolreinigers gebruiken. Gebruik een zachte en droge doek.

Ventilatie

De spleten en openingen aan de TV zijn als ventilatie bedoeld en verzekeren een betrouwbare werking. Om oververhitting te vermijden, mogen deze openingen niet geblokkeerd of afgesloten worden.

Hitte en Vlammen

De set mag niet in de nabijheid van open vlammen en intense hitte, zoals een elektrische verwarmer, geplaatst worden.

Let erop dat er geen open vlambronnen, zoals aangestoken kaarsen, op de TV geplaatst worden. Batterijen mogen niet blootgesteld worden aan warmtebronnen zoals zonlicht, vuur of andere.

Bliksem

Indien er onweer en bliksem is of wanneer u op vakantie gaat, koppel de voedingskabel van het wandstopcontact los.

Vervangstukken

Indien er vervangstukken nodig zijn, verzeker u ervan dat de onderhoudstechnicus vervangstukken gebruikt die door de fabrikant omschreven worden of die dezelfde specificaties als de originele hebben Niet-geautoriseerde vervangers kunnen brand, elektrische schokken of andere gevaren veroorzaken.

Onderhoud

Laat het onderhoud uitvoeren door een bekwaam persoon. Verwijder het deksel nooit zelf want dit kan elektrische schokken veroorzaken.

Afvalverwerking

Instructies voor afvalverwerking:

• De verpakking en hulpverpakking zijn recycleerbaar en moeten gerecycleerd worden. Verpakkingsmaterialen zoals plastic zakken moeten uit de buurt van kinderen gehouden worden.
• Batterijen, inclusief deze die zonder zware metalen zijn, mogen niet bij het huishoudelijk afval geplaatst worden. Verwijder deze oude batterij op een milieuvriendelijke wijze. Achterhaal de wetgeving met betrekking tot uw regio.
• De fluorescerende lamp van de koude kathode in het LCD-paneel bevat een kleine hoeveelheid kwik. U moet de locale wetgeving naleven als u zich wilt ontdoen van het apparaat.

Het toestel ontkoppelen

De hoofdschakelaar is bedoeld om het TV-toestel van de hoofdkabel te ontkoppelen en moet daarom gemakkelijk bedienbaar zijn.

Volume koptelefoon

Overdadig geluid van koptelefonen kan gehoorschade veroorzaken.

Installatie

Om het risico op letsels te voorkomen, moet dit apparaat stevig bevestigd zijn aan de muur volgens de installatierichtlijnen (indien deze optie beschikbaar is).

Nederlands - 5 - TV

LCD-scherm

Het LCD-paneel is een spitstechnologisch product met ongeveer een miljoen dunne filmtransistors. Dit levert heel fijne beelddetails op. Het is soms mogelijk dat een aantal inactieve pixels als een onbeweeglijk blauw, groen of rood punt op het scherm verschijnen. Merkt u a.u.b. op dat dit geen invloed heeft op de prestaties van uw toestel.

Waarschuwing

Laat uw TV niet in stand-by of werkzame modus achter wanneer u uw huis verlaat.

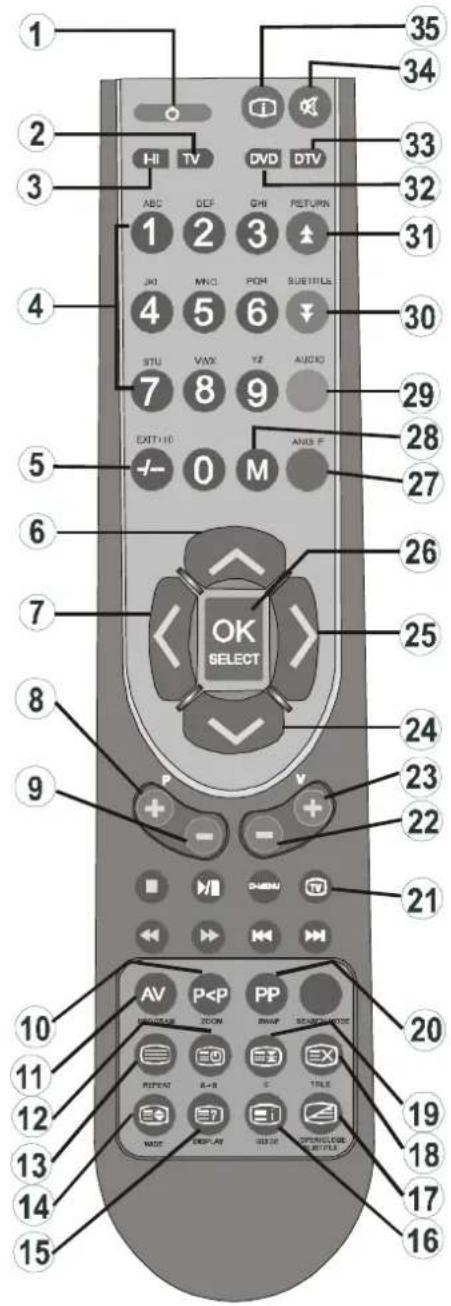

Overzicht van de afstandsbediening

① Stand-by
② Naar TV schakelen
③ Mono-Stereo/Dual I-II
④ Rechtstreeks programma
⑤ Dubbele cijfers
⑥ Cursor omhoog
⑦ Cursor links
⑧ Programma hoger
⑨ Programma lager
10 Vorig Programma
⑪ Externe bron
12 Tijd/subpagina
13 Teletekst
⑭ Vergroot/Afmeting beeld
15 Onthul/schakel naar PC
16 Indexpagina
17 Mix
18 Update
19 Houden
20 Persoonlijke voorkeur
21 TV-toets (Menu of teletekst verlaten)
22 Volume lager
23 Volume hoger
24 Cursor neer
25 Cursor rechts
26 OK
27 Installatiemenu
28 Menu
29 Functiemenu
30 Beeldmenu
31 Geluidsmenu
32 Overschakelen op Dvd-modus
33 Geen functie
34 Dempen
35 Info/Programmatabel

VOORAANZICHT   BOVENAANZICHT

Top-down schematic of a computer monitor layout showing internal seating, ventilation slots, and drive indicators (no text or labels)

ACHTERAANZICHT Nederlands - 8 - TV

De verbindingen bekijken

 Ⓐ HDMI Invoeren dienen om te verbinden met een toestel dat een HDMI-aansluiting heeft. Uw LCD Televisie kan Hoge definitie afbeeldingen weergeven van op apparaten zoals een Hoge Definitie Satelliet Ontvanger of een DVD speler. Deze apparaten moeten aangesloten worden via de HDMI aansluitingen of Component aansluiting. Deze aansluitingen kunnen zowel 720p als 1080i signalen ontvangen. Er is geen geluidsverbinding nodig voor een HDMI naar HDMI verbinding. Als u een HDMI naar DVI-kabel gebruikt; gebruik dan PC-audio-in om de geluidsverbinding tot stand te brengen. ⑧ S/PDIF Out wordt gebruikt om digitale geluidsignalen over te dragen. Gebruik een geluidskabel om geluidsignalen over te dragen naar een apparaat met een S/PDIF ingang. Opmerking: S/PDIF Out kan enkel uitgang leveren van een DVD of DTV bron. Bijvoorbeeld, als u overschakelt op de PC-modus wanneer u in DTV-modus bent, wordt het geluid van de S/PDIF out niet gedempt. Om dit uit te schakelen, moet u eerst overschakelen op een analoge TV-modus. Als u de S/PDIF out inschakelt op een DVD bron moet u de weergave van de inhoud stoppen/pauzeren om de S/PDIF uitgang te stoppen voor u de TV overschakelt op een nieuwe bron. Nederlands - 9 - TV © Audio Lijn Uit voeren audiosignalen uit naar een extern toestel zoal een optioneel geluidssysteem. Om de externe speakers met uw TV te verbinden, gebruik AUDIO LIJN UIT van de TV met een audiokabel. De hoofdtelefoon aansluiting wordt gebruikt om een externe koptelefoon met uw systeem aan te sluiten. Sluit aan op de KOPTELEFOON aansluiting om geluid van de Tv via de koptelefoon te beluisteren (optioneel). E Componente Video-invoeren (YPbPr) worden gebruikt om componente audio te verbinden. U kunt de componente video en audio aansluitingen met een toestel dat een componente output heeft. Verbind de componente videokabels tussen de COMPONENTE VIDEO INPUTS op de Tv en de componente video outputs van uw toestel. Tijdens het verbinden, zorg ervoor dat de letters op uw Tv, "Y", "Pb", "Pr" overeenkomen met de connectors van uw toestel. Merk op de "Y" invoer ook dient als eenCVBS Video In aansluiting. Dit betekent dat u apparaten zoals een camcorder op uw TV kunt aansluiten door gebruik van eenCVBS Video In aansluiting. Sluit de videokabel aan tussen de CVBS Video In aansluiting op de TV en de VIDEO UIT aansluiting op uw toestel om zo een verbinding te maken. PC/YPbPr Audio Inputs worden gebruikt voor het aansluiten van audiosignalen van een PC of toestel dat aangesloten is op de TV via YPbPr. Sluit de Pc audiokabel aan tussen de AUDIO INPUTS op de Tv en de audio outputs van uw PC om PC-audio mogelijk te maken. Sluit de audiokabel aan tussen deAUDIO INPUTS op de TV en de audio outputs van uw toestel om samengestelde audio mogelijk te maken. © RF Inputverbindt met een antenne of een kabel. Als u gebruik maakt van een decoder of een media recorder is het van het allergrootste belang dat de antennekabel aangesloten wordt via het toestel op de televisie, zoals weergegeven op onderstaande afbeelding.. H SCART input of outputs voor externe toestellen. Verbind de SCART kabel met een SCART aansluiting op de TV en een SCART aansluiting op uw extern toestel (zoals een decoder, een VCR of een DVD speler). Opmerking: Als een extern apparaat aangesloten is via de SCART aansluiting schakelt de TV automatisch over op de AV modus. ① Disc-lader ① PC Invoer dient om een computer met het TV toestel te verbinden. Verbind de PC-kabel tussen de PC INPUT op de TV en de PC output op uw PC. Als u een toestel wenst aan te sluiten dat YPbPR heeft, gebruik dan de kabel YPbPr naar PC. Nederlands - 10 - TV

Stroomaansluiting

BELANGRIJK : Uw Tv-toestel is ontworpen voor een vermogen van 220-240V Wisselstroom, 50 Hz. - Nadat u de TV uitgepakt hebt, moet u het toestel de tijd gunnen om op kamertemperatuur te komen voor u het op het elektrisch net inschakelt. - Steek het netsnoer in het stopcontact.

Antenne-aansluiting

\- Sluit de antenne of de kabel TV stekker aan op de ANTENNE INPUT aan de achterzijde van de TV  Nederlands - 11 - TV

De LCD-Tv met een PC aansluiten

Om het beeld van uw computer op uw LCD TV weer te geven, kan u uw computer op het TV-toestel aansluiten. - Schakel zowel de computer als het scherm uit voordat u een aansluiting maakt. - Gebruik de 15-pin D-sub weergavekabel om een PC op de LCD TV aan te sluiten. - Wanneer dit gedaan is, schakel naar PC-bron. Zie, het gedeelte " Input selectie". - Stel de gewenste resolutie in.

Nederlands - 12 - TV

Aansluiten met een DVD-speler

Indien u een DVD-speker op uw LCD-Tv wenst aan te sluiten, kan u connectors van het Tv-toestel gebruiken. DVD-spelers kunnen verschillende connectors hebben. Raadpleeg de gebruikshandleiding van uw DVD-speler voor aanvullende informatie. Schakel zowel het toestel en de TV uit alvorens u een aansluiting maakt. Opmerking: Kabels die in de afbeelding worden weergegeven, zijn niet bijgeleverd. - Indien uw DVD-speler een HDMI aansluiting heeft, kan u via HDMI aansluiten. Wanneer u naar DVD-speler verbindt, schakel naar HDMI-bron. Zie, het gedeelte "Input selectie". - De meeste DVD-spelers worden via RCA AANSLUITINGEN verbonden. Gebruik een RCA videokabel om video-input te verbinden. Om audio in te schakelen, gebruik een componente audiokabel, zoals onderaan weergegeven. Wanneer dit gedaan is, schakel naar FAV -bron. Zie, het gedeelte "Input selectie". - U mag ook via SCART aansluiten. Gebruik een SCART-kabel zoals hieronder weergegeven.

Opmerking: Deze drie verbindingsmethodes voeren dezelfde functie uit, maar op een verschillend kwaliteitsniveau. Het is niet nodig om op al deze drie methods te verbinden. Nederlands - 13 - TV

Andere conectors gebruiken

U kan een reeks optionele toestellen op uw LCD-Tv aansluiten. Mogelijke verbindingen worden onderaan weergegeven. Kabels die in de afbeelding worden weergegeven, zijn niet bijgeleverd. - Om externe luidsprekers te verbinden, sluit u een geluidskabel aan op Audio Line Out. Schakel de LCD TV en de externe luidspreker aan nadat alle verbindingen uitgevoerd werden. Raadpleeg de handleiding van uw luidsprekers voor bijkomende informatie. - Om naargeluid van uw koptelefoon te listeren, verbind metde KOPTELEFOON aansluiting van de Tv.  Nederlands - 14 - TV

Andere apparatuur via SCART aansluiten

De meeste toestellen ondersteunen SCART-aansluiting. U kan een DVD-recorder, een VCR, of een decoder aan uw LCD-Tv aansluiten door gebruik van de SCART-aansluiting. Kabels die in de afbeelding worden weergegeven, zijn niet bijgeleverd. - Schakel zowel de toestellen als de TV uit alvorens u een aansluiting maakt. - Raadpleeg de gebruikshandleiding van uw toestel voor verdere informatie.

Batterijen inbrengen in de afstandsbediening

- Verwijder het deksel van het batterij compartiment aan de achterzijde van de afstandsbediening door zachtjes naar achteren te trekken van het aangeduide deel. - Voer twee AAA/R03 of equivalente batterijen in. Plaats de batterijen in de correcte richting en breng het deksel van het batterijcompartiment opnieuw aan.

Diagram of a computer mouse with a close-up view showing the internal components (no text or symbols)

Opmerking: Verwijder de batterijen uit de afstandsbediening als deze lange periode niet gebruikt worden. Als dat niet gebeurt, kan schade worden veroorzaakt door lekkage van de batterijen.

Bedieningsbereik van de Afstandsbediening

\- Richt de bovenkant van de afstandbediening naar de LED-afstandsbedieningsensor van de Tv terwijl u op een toets drukt.  Het bereik van de afstandsbediening is ongeveer 7m/23ft.

De TV AAN/UIT schakelen

Om de TV in te schakelen:

- Verbind het netsnoer met de 220-240V, 50 Hz wisselstroom. - Druk op de STAND-BY toets. Het stand-by LED licht op. - Om de TV aan te schakelen vanuit stand-by modus: - Druk op P/CH+ / P/CH- of een cijfertoets op de afstandsbediening. - Druk op-P/CH of P/CH+ van de Tv. De Tv zal dan inschakelen. Opmerking: Indien u de Tv inschakelt via PROGRAMMA OMHOOG/OMLAAG toetsen van de afstandsbediening of op de Tv zal het laats bekeken programma opnieuw geselecteerd worden.

Om de TV uit te schakelen:

- Druk op de hoets van de afstandsbediening of de stand-by toets van de Tv, zodat de Tv naar stand-by modus zal omschakelen. - Om de TV volledig uit te schakelen, ontkoppel de voedingskabel van het stopcontact.

Inputselectie

Van zodra u externe systemen op uw Tv heeft aangesloten kan u naar verschillende input bronnen schakelen. \- Druk op AV van uw afstandsbediening tot de gewenste bron gemarkeerd is. De Tv zal dan na korte tijd naar de gewenste bron schakelen.  \- Afhankelijk van uw keuze van de functioneringmodus, zal de functie van de toetsen van de afstandsbediening wijzigen.

Basisbediening

U kunt uw TV bedienen met zowel de afstandsbediening als de toetsen op het toestel.

Bediening met de toetsen op de TV Volume Instelling

\- Druk op de ▲ toets om het volume te verminderen of op de ▲ + toets om het volume te verhogen, er zal een volumeschaal (slider) onderaan in het midden van het scherm verschijnen.

Programma Selectie

\- Druk op de P/CH + toets om het volgende programma te selecteren of op de P/CH - toets om het voorgaande programma te selecteren.

Toegang tot het hoofdmenu

\- Druk op de MENU toets om naar het hoofdmenu (main menu) te gaan. Selecteer in het Hoofdmenu submenu's door gebruik van P/CH - of P/CH + toetsen en betreed het submenu door gebruik van ▲ - of ▲ toetsen. Raadpleeg menusysteem (menu system) in uw handleiding om het gebruik van de menu's te weten te komen.

AV Modus

\- Druk op TV/ AV op het bedieningspaneel op de TV om de TV schakelen naar TV of AV modi.

Bediening met de afstandsbediening

\- De afstandbediening van uw TV is ontworpen om alle functies van het model dat u geselecteerd heeft te bedienen. De functies worden beschreven naargelang het menusysteem van uw TV. \- Functies van het menusysteem worden in de volgende secties beschreven.

Volume Instelling

Druk op de V+ toets om het volume te verhogen. Druk op de V- toets om het volume te verlagen. Een schaal met het volumeniveau (schuiver) verschijnt op het scherm.

Programmaselectie (Voorgaand of volgend programma)

- Druk op de P- toets om het vorige programma te selecteren. - Druk op de P+ toets om het volgende programma te selecteren.

Programmaselectie directe toegang

\- Druk op de cijfertoetsen van de afstandsbediening om programma's tussen 0 en 9 te selecteren. De TV zal automatisch naar het geselecteerde programma overschakelen. Om programma's tussen 10-99 te selecteren, druk eerst op de -/-- toets, achtereenvolgens op de cijfertoetsen van het programma dat u wenst te selecteren (bijv. Voor programma 27, druk 2 en dan op 7). Wanneer de tijd voor het tweede cijfer verstreken is, zal enkel het eerste cijfer programma weergegeven worden. De tijdlimiet is 3 seconden. \- Druk onmiddellijk op het programmanummer om programma's met een enkel cijfer te herselecteren.

Navigeren in het Menu Systeem

 - Druk op M om het hoofdmenu weer te geven. - Druk ▲f om een icoon te selecteren. Druk ▶ of OK voor meer opties. - Gebruik de ▲ of tøetsen om te markeren. - Druk op af toets om de instellingen te veranderen Druk op OK om als standaard in te stellen. - Om het menu te verlaten of terug te keren van het sub-menu scherm drukt u op de M toets. Opmerking: Deze verklaringen zijn geldig voor navigatie doorheen het volledige menusysteem. Om opties te selecteren die hieronder verklaard worden, verwijzen wij naar "Navigeren in het menusysteem".

Menu Map



① GELUIDSMENU BEE #MENU

-Volume -Balans -Geluidsmodus -Effect -Equalizer -Modus -HP Volume -Opslaan (Store) -Beeldmodus -Helderheid -Contrast -Kleur -Scherpte -Kleurtemp -Beeld zoomen -Opslaan

③ FUNCTIEMENU

-Sleep Timer - Taal - Kinderslot - Menu Kleur -Favoriete Modus

4 INSTALLATIEMENU

-Programmeren -Programma -Band -Kanaal -Standaard -Kleursysteem -Zoeken - VCR Modus -Decoder -Opslaan -APS -Auto programmeersysteem - Txt. Regio -Programmatabel Een menukaart wordt hierboven weergegeven. Voor informatie over de items, kunt u de relevante verklaringen raadplegen in het "MENUSYSTEEM" ("MENU SYSTEM"). Nederlands - 20 - TV

Menusysteem

Geluidsmenu

Volume

Als u het geluidsmenu (sound menu) betreedt, is het volume de eerste geselecteerde optie. Druk op de ◀ / ▶ toets om het volumeniveau te wijzigen.

Balans

Deze instelling wordt gebruikt om de linkse of rechtse luidspreker meer te benadrukken. Als u op ▲ of ▼ drukt, selecteert u Balans. Druk op de ◀ / ▶ toets om het balansniveau te wijzigen. Het balansniveau (balance level) kan aangepast worden tussen -32 en +32.

Geluidsmodus

Als u op ▲of ▼drukt, selecteert u Geluidsmodus. Met de ◀ / ▶ toets kan de MONO, STEREO, DUAL-I of DUAL-II modus selecteren, uitsluitend als de geselecteerde zender ook deze modus ondersteunt.

Effect

Wanneer u een mono uitzending bekijkt, stel Effect in om een beter geluidseffect, dat meer stereoachtig is, te verkrijgen. Als het huidige geluidssysteem in Stereo staat, zal het inschakelen van dit effect het geluid een meer ruimtelijk effect geven. Druk op ▲ of ▼ om Effect te selecteren. Druk op de ◀ / ▶ toets om Effect Aan of Uit te schakelen.

Equalizer

Druk op de ▲ of ▼ toets om Equalizer te selecteren. Druk op de ◀ / ▶ toets om de Equalizer instelling te wijzigen. In het equalizer menu, kan de modus gewijzigd worden in Vlak, Speech, Muziek, Persoonlijk en Jazz Selecteer de gewenste frequentie met de ▲/▼ toets en verhoog of verlaag de frequentietoename met de ◀ / ▶ toets. Opmerking: De equalizer menu instellingen kunnen uitsluitend gewijzigd worden wanneer de modus op Persoonlijk (Personal) staat.

HP Volume

Om koptelefoon volumeniveau te wijzigen, druk ▲ of ▼ toets om HP Volume te selecteren. Druk op de ◀ / ▶ toets om het niveau van het HP volume te wijzigen.

Opslaan

Selecteer Opslaan door op de ▲/ ▼ toets te drukken. Druk op ▶ of OK om de instellingen op te slaan. "Opgeslagen" zal op het scherm verschijnen. Beeldmenu

Beeldmodus

Voor uw weergavevereisten kan u de verwante modus optie instellen. Als u op ▲ of ▼ drukt, selecteert u Beeldmodus (Picture Mode). Met de ◀ of ▶ toets kunt u één van de volgende opties selecteren: Helder, Standaard, Zacht en Manueel (Bright, Standard, Soft en Manual.) Nederlands - 21 - TV

Helderheid/Contrast/Kleur/Scherpte/Tint

Druk op de ▲f toetsen om de gewenste optie te markeren. Gebruik de ◀/► toets om het niveau in te stellen. Hint: Tint (Kleurschakering) (Hue) wordt weergegeven in het beeldmenu als de TV een NTSC signaal on TVangt.

Kleurtemp

Als u op ▲ of ▼rukt, selecteert u Kleurtemp. Met de ◀ / ► toets kunt u één van de volgende opties selecteren: Normaal, Warm en Koel.

NB:

- De koel optie instellen geeft witte kleuren een blauwe accentuering. - De Warm optie instellen geeft witte kleuren een rode accentuering. - Voor normale kleuren,, selecteer Normale optie.

Kamerverlichting

Selecteer Kamerverlichting door op de ▲f ▼ toets te drukken. Druk op de ◀ /► toets om als Normaal, Helder of Film ( Normal, Bright of Movie) in te stellen.

Beeld Zoom

Beeld zoom instelling stelt u in staat om de breedte-lengte verhouding van de uitzending in te stellen. Selecteer Beeld zoom door op de /▲toets te drukken. Gebruik ◀ / ▶ toetsen om de Beeld zoom naar Auto, 4:3, 16:9, Cinema of Ondertitel te veranderen.

Opslaan

Selecteer Opslaan door op de /▲toets te drukken. Druk op ◀ / ▶ of OK om de instellingen op te slaan. "Opgeslagen" zal op het scherm verschijnen.

Functiemenu


Sleep Timer

Als u op ▲ of ▼ drukt, selecteert u Sleep Timer. Gebruik de ◀ / ▶ toetsen om de Sleeptimer in te stellen. De timer kan tussen Uit en 120 minuten geprogrammeerd worden in stappen van 10 minuten. Als de Sleepimer geactiveerd wordt, schakelt de TV automatisch over op de stand-by modus op het einde van de geselecteerde tijdsduur.

Taal

Als u op ▲ of ▼ drukt, selecteert u Taal. Gebruik de ◀ / ▶ toetsen om de taal te selecteren.

Kinderslot

Druk op de ▲ of ▼ toets om kinderslot te selecteren. Druk op de ◀/▶ toets om de Kinderslot functie Aan of Uit te schakelen. Als aan geselecteerd is, kan de TV enkel bediend worden via de afstandsbediening. In dat geval werken de toetsen van het configuratiepaneel niet (behalve de Stand-by toets). Als één van deze toetsen ingedrukt wordt, verschijnt de boodschap "Kinderslot aan" op het scherm als het menuscherm niet zichtbaar is.

Menukleur

Druk op de ▲ of foets om Menukleur te selecteren. Gebruik de ◀ / ► toets om de menuachtergrond te wijzigen in Transparant of Grijs.

Favorite modus

Als u op ▲ of drukt, selecteert u Favoriete modus. Gebruik de ◀ / ► toets om Favoriete modus Aan of Uit te schakel (Raadpleeg het gedeelte "Programmatabel" voor details) Installatiemenu

Programmeren

Selecteer Programmeren door op de ▲▼ toets te drukken. Druk vervolgens op om het menu programmeren weer te geven:

Programma

Selecteer Programma door op de ▲ / ▼ toets te drukken. Druk op de ◀ / ▶ toets om het programmanummer te selecteren. U kunt ook een nummer invoeren met de cijfertoetsen op de afstandsbediening. Er is ruimte voor 100 zenders tussen 0 en 99.

Band

Band kan geselecteerd worden als C of S. Druk op ◀/ ▶ om de Band te selecteren.

Kanaal

Selecteer kanaal door op de ▼ / ▲ toets te drukken. Het Kanaal kan gewijzigd worden met de ◀ / ▶ toets of de cijfertoetsen.

Standaard

Selecteer Standaard door op de ▼/ ▲toets te drukken. Gebruik de ◀ / ▶ toets om de standaard te veranderen naaB/G, D/K, I of L/L'.

Kleursysteem

Selecteer Kleursysteem door op de ▼/ ▲ toets te drukken. Druk op de ◀ / ▶toets om het kleursysteem te wijzigen in PAL, SECAM of AUTO.

Zoeken

Selecteer Zoeken door op de ▼ / ▲ toets te drukken. Druk op ◀ / ▶ toets om de zoekopdracht te starten. De zoekopdracht stopt wanneer er een signaal gevonden is. Opmerking: Als u toets met stappen van één indrukt, zal er 0.25 Mhz voortbewogen worden. Als u de toets helemaal indrukt, zal er automatisch voortbewogen worden. Om de zoekopdracht op een bepaald ogenblik te stoppen, drukt u de ▼/▲toetsen in.

VCR Modus

Selecteer VCR Modus door op de X toets te drukken. Druk op de X toetsen om de VCR Modus (VCR Mode) Aan of Uit te schakelen. Nederlands - 23 - TV Hint: Als u een DVD wilt bekijken moet u dit item op "uit" schakelen.

Decoder

U kunt deze modus gebruiken om een decoder aan te sluiten op de TV. Selecteer Decoder door op de ▲ toets te drukken. Druk opnieuw op ◀ / ▶ toets om het AAN/UIT te schakelen. Als u de Decoderinstelling uitschakelt, wordt het geluid van de EXT-1 output gedempt. In dit geval is de EXT-1 output niet beschikbaar om video weer te geven. Als deze functie ingeschakeld is, wordt de EXT-1 output de geselecteerde videosignaalbron. Iedere decoder kan aangesloten worden op EXT-1 om de gewenste videosignalen te decoderen. Hint: De decoder instelling moet afzonderlijk opgeslagen worden voor ieder programma.

Opslaan

Selecteer Opslaan door op de ▲ / ▼ toets te drukken. Druk op ▶ of OK om de instellingen op te slaan. "Opgeslagen" zal op het scherm verschijnen.

A.P.S.

Selecteer A.P.S door op de ▲ / ▼ toets te drukken. Druk op de ▶ toets om toegang te krijgen tot het A.P.S.-submenu.

A.P.S. Land

Druk op de ◀ toets om uw land in te stellen. Indien u de A.P.S.- functie wil verlaten, drukt u op de TV toets. Om terug te keren, drukt u op M. Als u op de OK toets drukt om A.P.S. te starten, worden alle zenders gewist en het volgende scherm verschijnt.  Als u op de toets drukt TV, stopt de A.P.S.-functie en de programmatabel verschijnt op het scherm. Als u wacht tot het einde van de A.P.S., wordt de Programmatabel weergegeven op het scherm met een lijst van de programma's die gevonden en gelokaliseerd werden.

Teletekstregio

Selecteer Txt. regio door op de ▲ / ▼ toets te drukken. Selecteer door gebruik van de ◀/ ▶ toetsen uw teletekstregio. U kunt een selectie maken uit vijf opties: West-Europa, Oost-Europa, Turks/Grieks, Cyrillischen Arabisch/Hebreeuws.

Installatiemenu in AV modi

Het onderstaande scherm verschijnt in het installatiemenu:  Nederlands - 24 - TV

Programmeren

Selecteer Programmeren door op de ▲ / ▼ toets te drukken. Als u op de ▶toets drukt, verschijnt het menu programmeren op het scherm.

Kleursysteem

Selecteer Kleursysteem door op de ▲ / ▼ toets te drukken. Druk op de ▲ toets om het kleursysteem te wijzigen in PAL, SECAM of AUTO.

Programmatabel

 De Programmatabel inventariseert de kanalen die in het geheugen opgeslagen zijn. Als u de cursor in de vier richtingen verplaatst, kunt u 20 programma's bereiken in dezelfde pagina. Door op de navigatietoetsen te drukken kunt u naar boven of onderen schuiven om alle programma's te zien terwijl u in TV-modus bent. Als de cursor geactiveerd wordt, gebeurd de programmaselectie automatisch.

Naam

U kunt de naam van een zender wijzigen door de gewenste zender te selecteren en op de GELE toets te drukken. De eerste letter van de geselecteerde naam begint te knipperen. Druk op de ▲ / ▼ toets om die letter te wijzigen en op de ◀ / ▶ toets om de andere letters te selecteren. Met de GELE toets kunt u de naam opslaan.

Verplaatsen

Selecteer de zender die u wilt invoegen door gebruik van de navigatietoetsen. Druk op de GROENE toets. Verplaats het geselecteerde programma naar de gewenste locatie met de navigatietoetsen en druk nogmaals op de GROENE toets.

Wissen

Om een programma te verwijderen, drukt u op de RODE toets. Als u opnieuw op de RODE toets drukt, kunt u het geselecteerde programma verwijderen uit de lijst en de programma's verschuiven met één locatie.

APS (Automatisch Programmeersysteem)

Als u op de BLAUWE toets drukt voor A.P.S. verschijnt het menu van het Auto programmeringsysteem op het scherm.

Favorite modus

U kunt verschillende kanalen instellen als favorieten zodat enkel de favoriet kanalen genavigeerd worden. Om een favoriet in te stellen, gebruikt u de navigatietoetsen om een zender te selecteren en daarna drukt u op het item. De zender die als favoriet geselecteerd wordt, verschijnt in de zendertabel met een favorieten pictogram (😊) naast de zendernaam. Om een favoriet Nederlands - 25 - TV te verwijderen, voert u dezelfde bewerking uit. Druk op M om te verlaten.

Programma vergrendeling

 Wanneer u een zender vergrendelt, krijgt u slechts toegang tot de zender via een wachtwoord. Om een kanaal te vergrendelen moet u het Programmavergrendeling wachtwoord kennen (standaardwaarde is 0000 en dit kan uitsluitend gewijzigd worden in het menu Programmavergrendeling.

PIN invoeren

Selecteer de zender die u wilt vergrendelen door deze te markeren en op de 31 toets te drukken. W anneer de 31 toets wordt ingedrukt, zal het menu Programmavergrendeling (Program Lock) op het scherm worden weergegeven. Na invoering van de pincode, zal het kanaal vergrendeld worden. Het pictogram programma vergrendelen verschijnt naast de zendernaam. Als de vergrendelde zender geselecteerd wordt met de P+ of P- toetsen, verschijnt de volgende waarschuwing: Program is Locked U zou dit programma kunnen openmaken Via het slotmenu

PIN wijzigen

Selecteer PIN Wijzigen (Change PIN) door op de ▶ toets te drukken. Gebruik de ▼/ toets om de Pincode te wijzigen. Als u op de ▶ toets drukt, verschijnt het volgende bericht op het scherm.  Voer de oude Pincode in met de numerieke toetsen en voor daarna uw Pincode in. Het menu Programma vergrendelen verschijnt op het scherm wanneer u de Pincode invoert:  Het Menu Programma vergrendelen verschijnt op het scherm kort na de identificatie van de nieuwe PIN. Hint : Als u uw Programma vergrendelen wachtwoord vergeet, kunt u de programma vergrendeling uitschakelen met de code 7910 en u kunt een nieuw wachtwoord instellen voor gebruik in de toekomst. Bewaar deze code dan ook op een veilige plaats voor raadpleging in de toekomst.

PC modus Menu Systeem

Raadpleeg het gedeelte "De LCD-TV aan een PC aansluiten" om een PC aan het TV-toestel aan te sluiten. Om naar PC-bron te schakelen, druk op de AV toets van uw afstandsbediening en selecteer PC-input. Merk op dat PC-modus menuinstellingen enkel beschikbaar zijn wanneer de TV in PC-bron is.

Geluidsmenu

De items in dit menu worden beschreven in het gedeelte "Menu Geluid" uitgelegd in het gedeelte "Menu Systeem". Nederlands - 26 - TV

Functiemenu

Functie menu instellingen zijn identiek aan de instellingen die uitgelegd zijn in het gedeelte "Functiemenu" in het gedeelte "Systeemmenu"

PC Beeldmenu

Selecteer PC beeldmenu door op de ▲/▼ toets te drukken en vervolgens op de foets te drukken. Het PC beeldmenu verschijnt op het scherm. Contrast, Helderheid en Kleurtemperatuur aanpassingen in dit menu zijn identiek aan de aanpassingen bepaald in het TV-beeldmenu in "MENUSYSTEEM".

Geometrie menu

Selecteer het vierde icoon door op de ▲/▼ toets en vervolgens op de ▶toets te drukken. Het menu Geometrie verschijnt op het scherm.

H (Horizontale) Positie

Dit item verschuift het beeld horizontaal naar de rechter of linkerzijde van het scherm. Selecteer H.positie door op de ▼ taets te drukken Druk de ◀ / ▶ toets in om de waarde aan te passen.

V (Verticale) positie

Dit item verschuift het beeld verticaal naar de boven of onderzijde van het scherm. Selecteer V.positie door op de▼/ toets te drukken Druk de ◀ / ▶ toets in om de waarde aan te passen.

Pixelfrequentie

Pixelfreq. afstellingen voeren corrigeren de storingen die zich voordoen als verticale banden in presentaties met een hoog aantal pixels zoals spreadsheets of paragrafen of tekst in kleinere lettertypen. Selcteer Pixelfreq. door op de ↗ toets te drukken. Gebruik de ◀ / ▶ toets in om de waarde aan te passen.

Fase

Afhankelijk van de resolutie en de scanfrequentie die u instelt op het TV toestel kan een onzuiver beeld op het scherm verschijnen. In een dergelijk geval kunt u dit item gebruiken om een zuiver beeld te onTVangen via de proefondervindelijke methode. Selecteer Fase door op de ▼ / ▲ toets te drukken. Gebruik de ◀ / ▶ toets in om de waarde aan te passen.

Auto. Aanpassing

Als u het beeld horizontaal of verticaal naar een ongewenste positie verschuift, kunt u met deze functie het beeld opnieuw correct positioneren. Selecteer Auto. Aanpassing met de ▼ /▲ toetsen. Druk op ▶ of de OK toets. Waarschuwing: De automatische positie afstelling wordt aanbevolen met het beeld op het volledige scherm voor een correcte afstelling.

TV-informatie weergeven

Programmanummer, Programmanaam, Geluidindicator en Zoommodus informatie verschijnt in de rechter bovenhoek van het scherm wanneer een nieuw programma ingevoerd worden of de ⓘ toets ingedrukt wordt. Nederlands - 27 - TV

Dempfunctie

Druk op de toets om geluid uit te schakelen. De dempindicator verschijnt aan de bovenzijde van het scherm.  Om de functie geluid dempen te annuleren, bestaan er twee alternatieven: u kunt op drukken of u kunt het volumeniveau verhogen.

Zoom Modi

U kunt de lengte-breedte verhouding van de TV veranderen om het beeld in verschillende zoommodi te bekijken. Druk op de WIDE toets om rechtstreeks de zoommodus te veranderen. Beschikbare zoommodi worden onderaan weergegeven:

Auto

Als een WSS (Wide Screen Signalling) signaal, dat de breedtehoogte-verhouding van het beeld weergeeft, inbegrepen is in het uitzendsignaal of het signaal van een extern apparaat, wijzigt de TV de ZOOM modus automatisch volgens het WSS signaal. \- Als de AUTO modus niet correct werkt omwille van een zwakke WSS signaalkwaliteit of als u de ZOOM modus wilt wijzigen, wijzigt u handmatig naar een andere ZOOM modus.

4:3

Gebruik deze optie om een normale afbeelding (4:3 breedte-lengteverhouding) want dit is de oorspronkelijke afmeting.

Diagram showing transformation of a square with circular elements into a larger square (no text or symbols)

16:9

Hierdoor worden de rechter- en linkerzijden van een normale afbeelding (4:3 breedte-lengteverhouding) gelijkmatig uitgestrekt om het volledige brede TV scherm te vullen.

Diagram showing transformation of a square with four circles into a larger square, no text or symbols present

\- Voor 16:9 breedte-lengteverhouding afbeeldingen die in een normale afbeelding (4:3 breedte-lengteverhouding) zijn samengedrukt, gebruikt u de 16:9 modus om de afbeelding te herstellen naar de oorspronkelijke vorm.

Cinema

Hiermee zoomt u in op de brede afbeelding (16:9 breedte-lengteverhouding) naar het volle scherm.

Diagram showing transformation of a square with internal circles to a square with circles (no text or symbols)

Ondertiteling

Hiermee zoomt u in op de brede afbeelding (16:9 breedte-lengteverhouding) met ondertiteling naar het volle scherm.

Teletekst

Het teletekstsysteem zendt informatie zoals nieuws, sport en weer naar uw TV. Merk op dat indien het signaal onvoldoende wordt, er tekstfouten kunnen voorkomen of de teletekstmodus kan verlaten worden. Teletext functietoetsen worden onderaan weergegeven:

Teletext Aan-Uit / PAT-modus

Activeer teletekst modus indien eenmaal ingedrukt. Door op deze toets te drukken zal het scherm in twee vensters gedeeld worden, één venster geeft teletekst weer, het andere het huidige kanaal. Door nogmaals te drukken verlaat u de teletekstmodus.

Ei Index

Selecteert de teletekst indexpagina.

Mix

Plaats het teletekst scherm over het programma.

Uitvouwen

Druk eenmaal in om de bovenste helft van het scherm te vergroten. Druk opnieuw in om de onderste helft van de pagina te vergroten. Druk opnieuw om terug te keren naar een normale weergave.

Openbaren

Geeft verborgen informatie weer (Bijv. oplossingen van spelletjes).

Houden

Houdt een geschikte teletekst pagina. Druk opnieuw om te hervatten.

Subcode Pagina's/Tijd

Selecteert subcode pagina's, indien beschikbaar, wanneer teletekst geactiveerd wordt. Wanneer teletekst niet geactiveerd wordt, geeft het tijdinformatie weer indien het programma teletekstuitzending heeft.

P+ / P- en nummers (0-9)

Druk om een pagina selecteren. NB: De meeste TV-stations gebruiken code 100 voor hun indexpagina.

Gekleurede Toetsen

(ROOD/ GROEN/ GEEL/ BLAUW)

Uw TV ondersteunt zowel FASTEXT en TOP text systemen. Wanneer deze systemen beschikbaar zijn, worden de pagina's in groepen of onderwerpen verdeeld. Wanneer FASTEXT systeem beschikbaar is, worden delen in een teletekstpagina kleurgecodeerd en kunnen, door op de gekleurde toetsen te drukken, geselecteerd worden. Druk op een gekleurde toets die overeenstemt met uw noden. Het gekleurde schrift zal verschijnen, die u toont welke gekleurde toetsen te gebruiken wanneer TOP text uitzending beschikbaar is. Door op P- of P+ te drukken zal u naar de volgende of vorige pagina gaan.

Tips

Behandeling van het scherm

Neem het scherm af met een licht vochtige, zachte doek. Gebruik geen schuurmiddelen want deze kunnen de beschermlaag van het Tv-scherm beschadigen. Ontkoppel voor uw veiligheid de hoofdschakelaar wanneer u het toestel schoonmaakt. Hou de TV goed aan de onderkant vast bij het verplaatsen.

Beeld Persistentie

Spookbeelden kunnen voorkomen tijden de weergave van een voortdurend beeld. Het voortdurend beeld van de LCD TV verdwijnt na een korte tijd. Probeer de TV een poosje uit te schakelen. Om dit te vermijden, laat geen stilstaand beeld gedurende langere tijd op het scherm staan.

Geen stroom

Als uw Tv-systeem geen stroom heeft, kijk dan de voedingskabel en verbindingen naar het stopcontact na. Nederlands - 29 - TV

Zwakke beeldkwaliteit

Hebt u het verkeerde TV systeem geselecteerd? Is uw TV toestel of antenne te dicht bij niet-geaarde geluidsapparatuur of neon lichten, etc. geplaatst? Hoge gebouwen en Bergen kunnen dubbele beelden of spookbeelden veroorzaken. Soms kunt u de beeldkwaliteit verbeteren door de oriëntering van de antenne te wijzigen. Is het beeld of teletekst onherkenbaar? Controleer of u de correcte frequentie hebt ingevoerd. De beeldkwaliteit kan verminderen wanneer twee randapparaten gelijktijdig aangesloten zijn op de TV. In dat geval kunt u één van beide loskoppelen.

Geen Beeld

Is de antenne correct aangesloten? Zijn de stekkers stevig aangesloten op de antenne aansluiting? Is de antennekabel beschadigd? Werden de correcte stekkers gebruikt voor de aansluiting op de antenne? Indien u twijfelt, neemt u contact op met de verdeler. Geen beeld betekent dat uw TV geen uitzending ontvangt. Hebt u de juiste knoppen van de afstandsbediening geselecteerd? Probeer het nog een keer.

Geluid

U kunt geen geluid horen. Is het mogelijk dat u het geluid hebt onderbroken door op de toets te drukken? Het geluid komt slechts uit één van de luidsprekers. Is de balans ingesteld op één uiteinde? Raadpleeg het Geluidsmenu.

Afstandsbediening

Uw TV reageert niet meer op de afstandsbediening. Misschien zijn de batterijen leeg. In dat geval kunt u de lokale toetsen nog gebruiken aan de onderzijde van de TV.

Invoerbronnen

Indien u geen invoerbronnen kunt selecteren, is het mogelijk dat het toestel niet is aangesloten. Kijk de AV-kabels en verbindingen na, indien u trachtte een toestel aan te sluiten.

Appendix A: PC invoer normale weergavemodi

Het scherm heeft een maximum resolutie van 1680X1050, een frequentiebereik van 56-75 Hz. Onderstaande tabel is een illustratie van een aantal van de normale video schermmodi. Het is mogelijk dat uw TV verschillende resoluties niet ondersteund. Ondersteunde resolutiemodi worden onderaan weergegeven. Indien u uw PC naar een niet-ondersteunde modus schakelt, zal er een waarschuwing OSD op het scherm verschijnen.

Modus	Resolutie		Frequentie (Hz)
	Horizontaal	Verticaal
1	640 480		60 IBM, VGA
2 720	400 70 IBM,	VGA
3 800	600 56 VESA
4 800	600 60 VESA
5	640 480		72 VESA
6	640 480		75 VESA
7 800	600 72 VESA
8 800	600 75 VESA
9 1024	768 60 VESA
10 1024	768 70 VESA
11 1024	768 75 VESA
12 1280	720 60 VESA
13 1280	768 60 VESA
14 1360	768 60 VESA
15	1680	1050 60 *

Technische kenmerken

TV-UITZENDING PAL/SECAM B/G D/K K' I/I' L/L' KANELEN ONTVANGEN VHF (BAND I/III) UHF (BAND U) HYPERBAND KABEL TV (S1-S20/S21-S41) AANTAL VOORINGESTELDE KANALEN 100 KANAAL INDICATOR Weergave op het scherm. RF ANTENNE INGANG 75 ohm (niet gebalanceerd) OPERATIONEEL VOLTAGE 220-240V Wisselstroom, 50 Hz. AUDIO German + Nicam Stereo GELUID UITGANG STROOM (WRMS.) (10% THD) 2x4W STROOMVERBRUIK (W) 75W (max) Minder dan 1W (Stand-by) PANEEL 16:9 display, 22" Schermgrootte AFMETINGEN (mm)

AFMETINGEN (mm)
DLH			Gewicht (kg)
180	540	401	6,9	Met voet
81	540	440	6,5	Zander voet

Informatie voor gebruikers in de lidstaten van de Europese Unie.  Dit symbool op het product of op de verpakking wijst aan dat uw elektrische en elektronische apparaten aan het einde van hun levensduur afzonderlijk van uw huishoudelijk afval verwijderd moeten worden. Er bestaan afzonderlijke inzamelingsystemen voor recyclage in de EU. Voor meer informatie kunt u contact opnemen met de lokale autoriteit of de verdeler waar u h product hebt aangekocht.

Pin Specifications

Signaal Invoer

PC RGB Terminal (D-sub 15-pin aansluiting)

Pin Invoersignaal
1	R
2 G of sync op groen
3	B
4 Geen verbinding
5 Geen verbinding
6 R.GND
7 G.GND
8 B.GND
9 Geen verbinding
10 GND
11 Geen verbinding
12 [SDA]
13 H.sync of H/V samengestelde sync
14 V.sync. [V.CLK]
15 [SCL]

 \- Wanneer er verschillende invoersignalen tegelijk naar de monitor via een grafisch bord of dergelijke worden ingevoerd zal de monitor automatisch de signalen volgens onderstaande tabel selecteren.

Sync signaaltype	Prioriteit
H/V afzonderlijke sync.	1
H/V samengestelde sync.	2
sync.op Groen *	3

\- Zelf in geval van de aanbevolen signalen zoals weergegeven op de volgende pagina, kan het voorkomen dat goede weergave niet mogelijk is. Gebruik in dit geval H/V afzonderlijke sync, H/V samengestelde sync. HDMI aansluitpin specificaties

Pin	Invoersignaal	Pin	Invoersignaal
1 TMDS Data2+	11		TMDS Klok Schild
2	TMDS Data2 Schild	12 TMDS Klok-
3 TMDS Data 2-	13		CEC
4	TMDS Data 1+	14	Voorbehouden (numerieke controle op toestel)
5	TMDS Data1 Schild	15	SCL
6	TMDS Data1-	16	SDA
7 TMDS Data0+	17 DDC/CED Ground
8	TMDS Data0 Schild	18 +5V	Stroom
9	TMDS Data0-	19	Hot Plug Detectie
10 TMDS Klok+

 SCART aansluitpin specificaties

Pin	Invoersignaal	Pin	Invoersignaal
1	AUDIO UIT (RECHTS)	12	Ongebruikl
2	AUDIO IN (RECHTS)	13 RGB-R GND
3	AUDIO UIT (LINKS/MONO)	14	GND
4	AUDIO GND	15	RGB-R / S.VHS CHROMINANCE IN
5	RGB-B GND	16	BLANCO SIGNAAL
6	AUDIO IN (LINKS/MONO)	17	SAMENGESTELDE VIDEO GND
7	RGB-B IN	18	BLANCO SIGNAAL GND
8	AUDIO / RGB SCHAKELAAR / 16:9	19	SAMENGESTELDE VIDEO UIT
9	RGB-G GND	20	SAMENGESTELDE VIDEO / S.VHS HELDERHEID IN
10	Ongebruikl	21	GND / SCHILD (CHASSIS)
11	RGB-G IN
