Type product	Printserver (server voor delen van printers via netwerk)
Merk	D-Link
Model	DP-301U
Interfaces	1x USB 2.0 Type B, 1x parallel (DB-25), 1x Ethernet 10/100 Base-TX
Draadloos	Nee
Afmetingen (L x B x H)	108 x 60 x 22 mm
Gewicht	90 g
Voeding	5V DC, 2A (adapter meegeleverd)
Stroomverbruik	Minder dan 5W
Ondersteunde protocollen	TCP/IP, IPX/SPX, NetBEUI, AppleTalk
Max. aantal gebruikers	Onbeperkt
Beheer	Webinterface (HTTP), Telnet, SNMP
Beveiliging	Wachtwoordbeveiliging, SSL/TLS-ondersteuning
Compatibele besturingssystemen	Windows, macOS, Linux (via IPP/LPD)
Onderhoud	Reinig met een droge, zachte doek. Geen vloeistoffen gebruiken.
Reparatie en onderdelen	Neem contact op met D-Link support. Reservedelen: voedingsadapter.
Garantie	2 jaar
Land van herkomst	Taiwan
Inhoud verpakking	DP-301U, voedingsadapter, Ethernetkabel, handleiding, cd-rom

Veelgestelde vragen - DP-301U D-LINK

Hoe reset ik de D-Link DP-301U naar fabrieksinstellingen?

Wat is het standaard IP-adres van de DP-301U?

Hoe configureer ik de printserver via de webinterface?

De printer wordt niet gedetecteerd, wat kan ik doen?

Kan ik meerdere printers aansluiten op de DP-301U?

Ondersteunt de DP-301U AirPrint?

Hoe werk ik de firmware bij van de DP-301U?

Wat betekenen de LED-indicatoren?

De printserver werkt niet na een stroomstoring, wat nu?

Kan ik de DP-301U gebruiken met een USB-hub?

GEBRUIKSAANWIJZING DP-301U D-LINK

Dit product kunt u configureren met elke recente webbrowser, bijvoorbeeld Internet Explorer 6 of Netscape Navigator 7.0.

U hebt een apparaat met een Ethernet-poort (zoals een laptop of desktopcomputer) en een printer met een USB- of parallelle poort nodig voor aansluiting op de DP-301U.

Belangrijk: Schakel de stroomtoevoer van de printer uit voordat u de DP-301U gaat installeren. the DP-301U.

De inhoud van de verpakking controleren

Cd (met de software, handleiding en een garantieformulier)

5V 2,5A voedingsadapter

Als u een voeding met een andere nominale spanning gebruikt, heeft dit beschadiging van het product tot gevolg en vervalt de garantie.

Als een van deze items ontbreekt, neemt u contact op met de leverancier.

De DP-301U aansluiten op het netwerk

Steek het ene uiteinde van een rechte CAT5 Ethernet RJ-45-kabel in de netwerkpoort (zie hieronder.) Sluit het andere uiteinde van de kabel aan op de LAN-poort van de gateway of switch.

Opmerking: Sluit het netsnoer pas aan op de DP-301U als dit expliciet wordt aangegeven.

Waarschuwing! U mag alleen een USB-printer aansluiten op de USB-poort van de DP-301U. Sluit geen ander USB-apparaat aan op de USB-poort. Als u dat wel doet, kan dit beschadiging van het product tot gevolg hebben en vervalt de garantie.

Zorg ervoor dat de printer is UITgeschakeld.

Sluit de USB-kabel aan tussen de USB-poort van de DP-301U (zie hieronder) en de USB-poort van de printer.

Zet de printer AAN.

Steek de plug van de voedingsadapter in de DP-301U en de stekker in een wandcontactdoos of stekkerdoos.

De DP-301U wordt ingeschakeld en voert een zelftest uit.

Als u het product wilt gebruiken in combinatie met Mac OS, raadpleegt u de handleiding op de bijgeleverde cd.

De DP-301U configureren voor afdruk- ken in het netwerk onder Windows XP

Raadpleeg de handleiding op de cd voor instructies voor andere Windows-versies en voor informatie over de webinterface.

Het IP-adres van de DP-301U is standaard ingesteld op 192.168.0.10. U kunt alleen met behulp van de DP-301U via het netwerk afdrukken op de printer(s) als de IP-instellingen van het apparaat hetzelfde zijn als die van het netwerk. IP-adressen kunnen handmatig worden toegewezen of automatisch via DHCP, BOOTP of RARP. U kunt toegang krijgen tot de webinterface van de printserver door aan een pc met een aansluiting op het netwerk een IP-adres toe te wijzen uit het subnet van de printserver.

Ga naar Start > klik met de rechtermuisknop op Mijn netwerklocaties

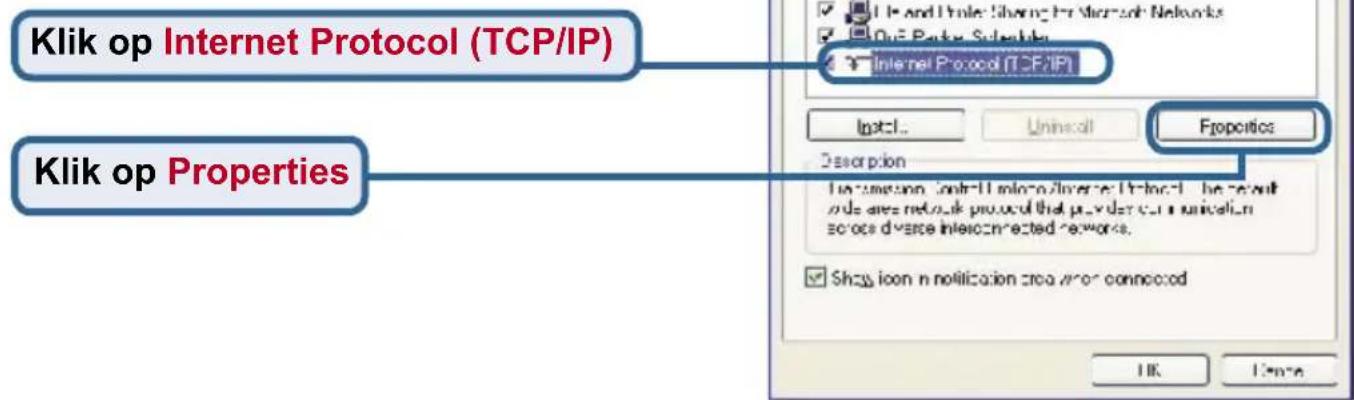

kies Eigenschappen > dubbelklik op de netwerkverbinding van uw netwerkadapter.

Voer een statisch IP-adres in uit hetzelfde bereik als het adres van de printserver.

De DP-301U configureren voor afdrukken in het netwerk onder Windows XP (vervolg)

Klik op OK om de nieuwe adresinstellingen door te voeren.

Open uw webbrowser en voer het IP-adres van de DP-301U in. Het IP-adres is standaard ingesteld op 192.168.0.10

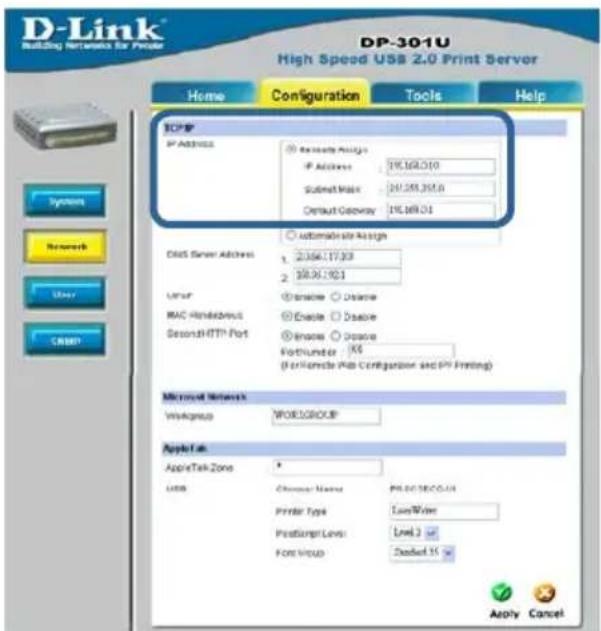

Het IP-adres van de DP-301U kunt u wijzigen via het tabblad Network (Netwerk) in de Webinterface.

In de onderstaande instructies wordt het standaard IP-adres van de printserver als voorbeeld gebruikt. Breng de juiste wijzigingen aan als u het IP-adres van de DP-301U aanpast.

De DP-301U configureren voor afdrukken in het netwerk onder Windows XP

(vervolg)

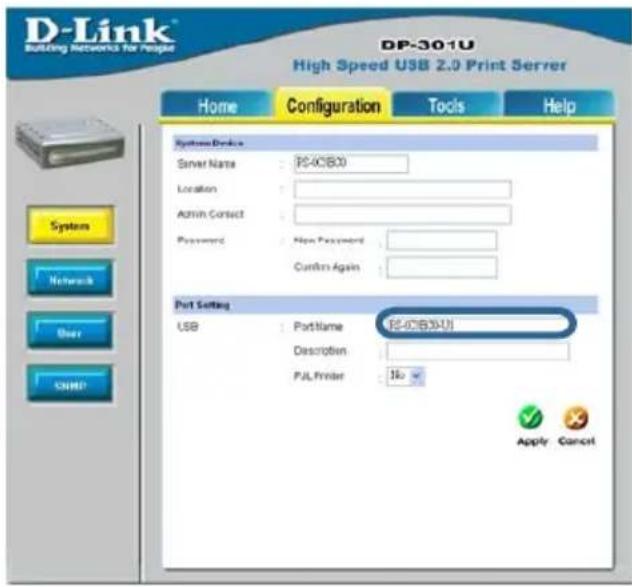

Klik op het tabblad Configuration (Configuratie) om de huidige poortinstellingen te bekijken.

Noteer de poortnaam die u gebruiken

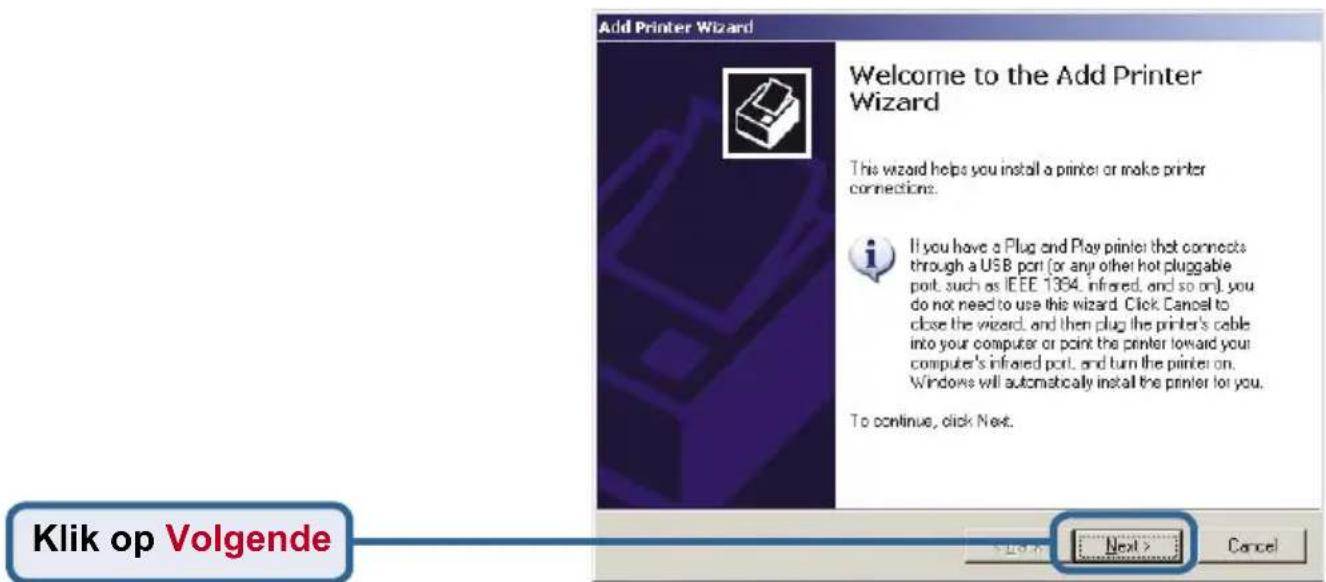

Ga naar Start>Printers en faxapparaten>Printer toevoegen of kies Start>Configuratiescherm>Printers en faxapparaten.

Klik op het pictogram Een printer toevoegen

Add Printer

De DP-301U configureren voor afdruk- ken in het netwerk onder Windows XP (vervolg)

De DP-301U configureren voor afdruk- ken in het netwerk onder Windows XP

(vervolg)

Typ het IP-adres van de printserver (bijvoorbeeld 192.168.0.10). De poortnaam wordt automatisch ingevuld.

Dit kan enkele seconden duren.

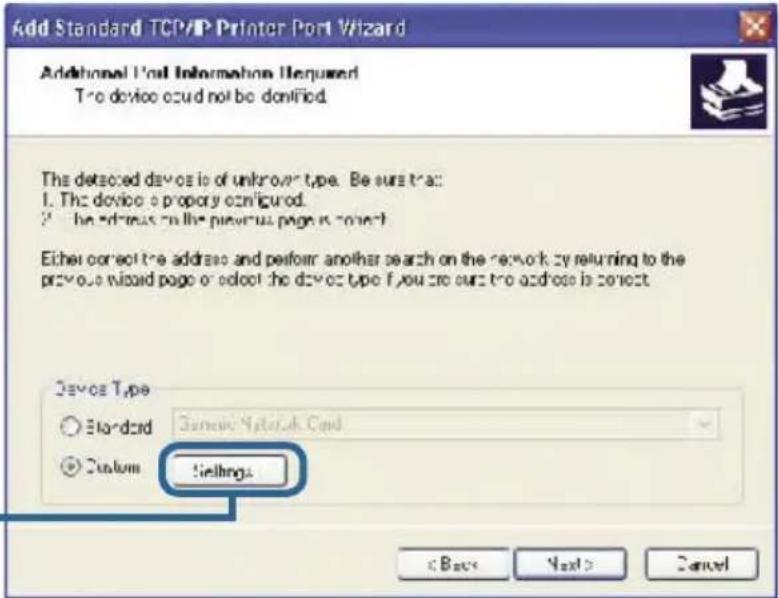

Selecteer Aangepast. Klik vervolgens op Instellingen.

Klik op Instellingen

Selecteer "LPR"

Voer de naam in van de poort die wordt gebruikt door de printer.

Klik op OK

De DP-301U configureren voor afdruk- ken in het netwerk onder Windows XP

(vervolg)

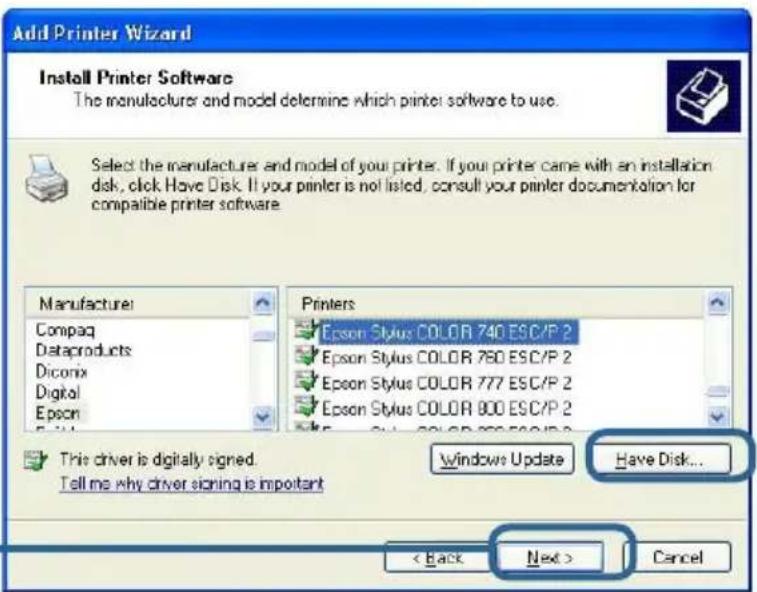

Blader in dit venster omlaag om uw printer te selecteren. (Als uw printer niet in de lijst staat, plaatst u de cd of diskette met stuurprogramma's voor de printer.)

Klik op Diskette.

Blader vervolgens omlaag en selecteer de printer.

De DP-301U configureren voor afdruk- ken in het netwerk onder Windows XP (vervolg)

Gebruik dit scherm om een naam in te voeren voor deze printer.

Klik op Volgende

Selecteer "Ja" om een testpagina af te drukken.

De printer kan nu worden gebruikt om via Windows XP af te drukken op het netwerk.

Klik op Voltooien
