Type product	Lcd-televisie
Merk	Beko
Model	BKL19LW C60B
Schermdiagonaal	19 inch (48 cm)
Beeldverhouding	4:3
Paneeltype	Actieve matrix TFT
Geluid uitgang	2 x 2.5 W
Geluidssystemen	Mono / Stereo via AV
Aansluitingen	SCART, RCA Audio/Video, VGA (optioneel), PC Audio, Antenne 75 Ohm
Teletekst	8 pagina's, Fastext, Toptext
Energieverbruik (werking)	45 W
Energieverbruik (standby)	< 1 W
Voeding	230 V AC / 12 V DC (optioneel)
Afstandsbediening	Infrarood, volledige functies
Programmageheugen	100 kanalen
Beeldformaten	4:3, 16:9, Auto
Speciale functies	DNR ruisreductie, Digital Comb Filter, CTI, LTI, Fijnafstelling
Timer	Automatische uitschakeling 15-120 minuten
Reinigen	Zachte droge doek, geen chemische middelen
Batterijen afstandsbediening	2x AAA 1.5V

Veelgestelde vragen - BKL19LW C60B BEKO

Hoe reinig ik het scherm van mijn Beko televisie?

Schakel het toestel uit en veeg het scherm voorzichtig schoon met een zachte, droge doek. Gebruik geen chemische reinigingsmiddelen of sprays.

Hoe voer ik een automatische zenderzoekopdracht uit?

Druk op MENU, ga naar SET-UP, selecteer AUTOPROGRAM, kies het land en bevestig met OK. De televisie zoekt en slaat alle beschikbare kanalen op.

Wat moet ik doen als er geen geluid is?

Controleer of de MUTE-functie is ingeschakeld. Druk op de MUTE-toets om het geluid te herstellen. Controleer ook het volumeniveau.

Kan ik mijn computer aansluiten op de televisie?

Ja, via de VGA-ingang (optioneel). Sluit de D-Sub15-kabel aan en gebruik de PC AUDIO-IN voor geluid. Druk op AV en selecteer PC-modus.

Hoe gebruik ik teletekst?

Druk op de TV/TXT-toets om teletekst in te schakelen. Voer paginanummers in met de cijfertoetsen. Gebruik de gekleurde toetsen voor Fastext.

Wat is de maximale afstand voor de afstandsbediening?

De afstandsbediening werkt tot ongeveer 8 meter en binnen een hoek van 30 graden ten opzichte van het midden van de televisie.

Hoe stel ik de slaaptimer in?

Ga naar MENU > EIGENSCHAPPEN > TIMER UIT. Kies een tijd tussen 15 en 120 minuten. Na deze tijd schakelt de tv automatisch uit.

Wat betekent de standby-indicator?

Een helder licht betekent dat de tv in standby staat. Geen licht betekent dat het netsnoer niet is aangesloten.

Welke beeldformaten worden ondersteund?

De televisie ondersteunt 4:3, 16:9 en Auto. Druk op de 16:9-toets om te schakelen.

Waar moet ik op letten bij de plaatsing van de televisie?

Zorg voor voldoende ventilatie (minimaal 10 cm rondom). Plaats de tv niet in direct zonlicht, nabij warmtebronnen of in vochtige ruimtes.

GEBRUIKSAANWIJZING BKL19LW C60B BEKO

Belangrijke Informatie....1

1.1 Het reinigen van scherm en behuizing.... 1
1.2 Afvoer van uw TV aan het eind van de levensduur.... 1

Kenmerken van uw nieuwe televisie ....1

2.1-Speciale Kenmerken .... 1

Belangrijke Veiligheidsinstructies 2

Start....5

4.1-Antenne-aansluiting ....5
4.2-Het toestel aansluiten en het eerste gebruik ....5
4.3-Batterijen 5
5.1-TV Bedieningspaneel 6
5.2-Externe Aansluitingen 6
5.3-Tabel Externe Aansluitingen 6
5.4-Afstandsbediening 6

Uw nieuwe televisie 6

Instellingen invoeren bij eerste inschakeling ....7

6.1-TV Bediening 7

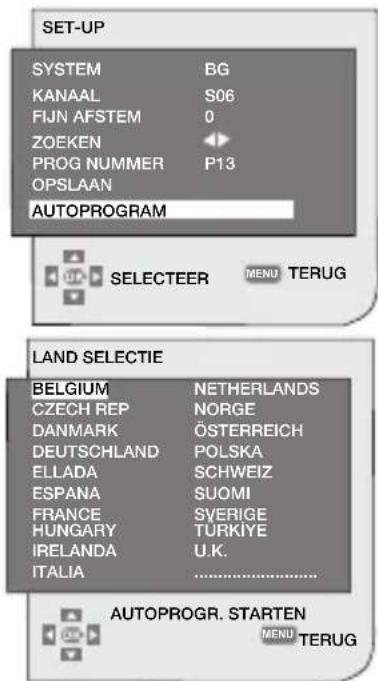

6.2-Automatisch zoeken en opslaan van kanalen ....7

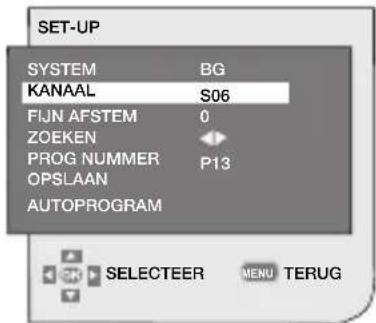

6.3- Handmatig zoeken en opslaan van kanalen 8
6.4-Fijnafstelling 9
6.5-Programma Bewerken (Progr. Bewerk.) 9

De instellingen van uw nieuwe televisie: 10

7.1-Menu-instellingen Beeld 10

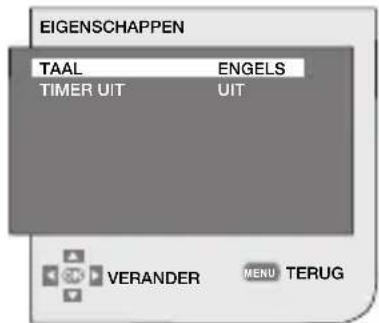

7.2-Menu-instellingen Eigenschappen 11

Teletekst....12

Aansluiting randapparatuur: 13

9.1-Aansluitingtypes voor randapparatuur 13
9.2-PC-Modus 13

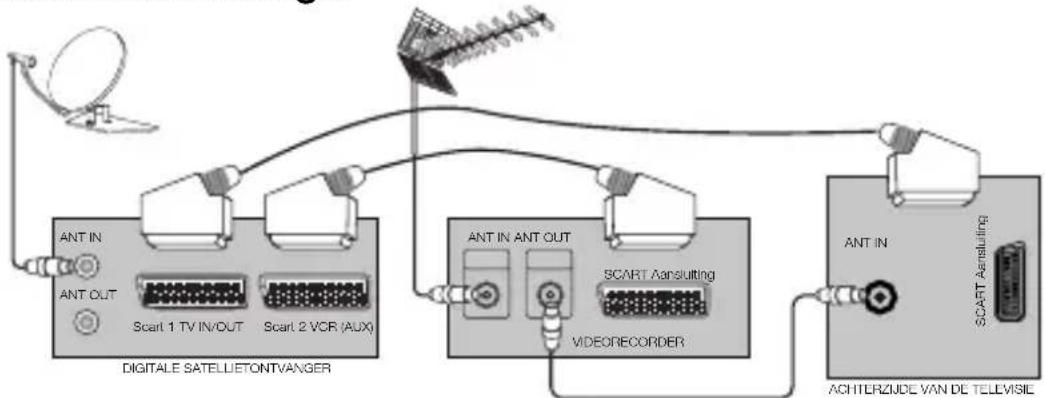

9.3-Aansluiten van een videorecorder en een digitale satellietontvanger .....14

Hulp en tips....14

Overzicht technische specificaties 15

1 Belangrijke Informatie

LCD-panelen worden met geavanceerde technologie geproduceerd. Onder bepaalde omstandigheden kan het voorkomen dat beeld- of zwarte punten op het scherm ontbreken of oplichten. Dit betekent niet dat het product defect is.

1.1 Het reinigen van scherm en behuizing...

Schakel het toestel uit. Veeg het scherm en de behuizing schoon met een zachte en droge doek. Wij raden aan geen gepatenteerde polish- of reinigingsmiddelen op het scherm of de behuizing te gebruiken. Deze kunnen schade veroorzaken.

1.2 Afvoer van uw TV aan het eind van de levensduur...

De cold cathode šuorescerende lamp in het LCD-scherm bevat een kleine hoeveelheid kwik. Wanneer uw TV aan het eind van de fysieke levensduur komt, neem dan voor het afvoeren van het toestel de plaatselijke overheidsvoorschriften in acht of voer het af naar een recyclecentrum.

2 Kenmerken van uw nieuwe televisie

We willen graag dat dit product, dat werd vervaardigd in moderne faciliteiten conform totale kwaliteitsprincipes, u de beste prestaties biedt. We raden daarom aan om de volledige handleiding zorgvuldig te lezen voordat u het product gaat gebruiken. Bewaar deze handleiding voor later gebruik.

2.1-Speciale Kenmerken

• Beschikbaar voor uitzendingen via kabel
• SCART aansluiting
  • Audio/Video RCA ingangen
• PC aansluiting (*)
• Stereo via AV (alleen voor de 19" modellen)
  • Laag energieverbruik
• Automatische uitschakeling die kan worden geprogrammeerd binnen 15 en 120 minuten
• 8 pagina's Teletekst
• Fasttext
• Toptext (*)
• Scherptefunctie in Color Transitions (CTI)
• Scherptefunctie (LTI) in zwart-wit transitions

• Een duidelijker beeld mogelijk met een Digital Comb Filter (*)
  • DNR Ruisreductie
  • Handmatige fijnafstelling

• Geheugen voor 100 kanalen

• Terugkeren naar het laatst bekeken programma via één knop (SWAP)
• Infrarood afstandbediening met alle functies uitgerust
• Functie om NTSC-uitzending via scartingang te bekijken
• Processen eenvoudig uitvoeren met het geavanceerde menusysteem
• Menu-optie meerdere talen
  • 4:3, 16:9, Auto beeldformaten
• 16:9 beeldformaat kan met één knop worden geselecteerd
• Automatisch zenderdetectiesysteem middels WSS functie
• Hernoemen, verwijderen, overslaan en herplaatsen van programma's.
• Mogelijkheid om te werken met zowel 230 V stroomtoevoer als 12 V adapter (*)

3 Belangrijke Veiligheidsinstructies

Dit symbool wijst de gebruiker op de aanwezigheid van gevaarlijke spanning in de behuizing van het product. Deze spanning kan elektrische schokken veroorzaken.

Dit symbool maakt de gebruiker attent op de belangrijke gebruiks- en onderhoudsinstructies die bij het toestel geleverd worden.

1) Gelieve de

gebruiksaanwijzingen te LEZEN voordat u het toestel voor de eerste keer in gebruik neemt.

2) Gelieve de instructies in de gebruiksaanwijzing in acht te nemen.

3) Neem alle waarschuwingen in acht.

4) ZORG ERVOOR dat alle stroomaansluitingen (verlengkabels en de aansluitingen tussen verschillende

componenten) correct zijn uitgevoerd en conform de instructies van de fabrikant. Schakel het toestel uit en haal de stekker uit het stopcontact voordat u de aansluitingen maakt of wijzigt.

5) Als u twijfelt over de installatie, bediening of veiligheid van het toestel, neem dan CONTACT OP met de verkoper.

6) WEES VOORZICHTIG met glaspanelen en deksels op het toestel. Bij een schok kan het schermglas breken en ernstig letsel veroorzaken.

7) Zorg voor een goede ventilatie. Houd rondom de televisie een ruimte vrij van minstens 10 cm. Deze ruimte voorkomt oververhitting van de televisie en de daardoor veroorzaakte gevolgschade.

- Gebruik het toestel niet in stoffige omgevingen.

- Blokkeer nooit de sleuven en openingen door de TV op een bed, sofa, kussen of gelijksoortig oppervlak te plaatsen.

- Installeer de TV nooit in afgesloten ruimte zoals een boekenkast of kast, tenzij er voor voldoende ventilatie is gezorgd.

ventilatieopeningen van het toestel NIET AF met voorwerpen als kranten, tafellakens, gordijnen enz.

Oververhitting veroorzaakt schade en verkort de levensduur van het toestel.

9) Uw TV kan beschadigd raken wanneer

u het toestel in het direct zonlicht of dichtbij een kachel/radiator plaatst.

Gebruik het product niet in erg warme of vochtige omgevingen of in ruimten waar de temperatuur onder de 5°C (41°F) kan dalen. PLAATS het toestel niet in de buurt van warme voorwerpen of items met open vuur zoals kaarsen of nachtlampjes. Als gevolg van de hoge temperatuur kunnen plastic onderdelen smelten en een brand veroorzaken.

10) Gebruik nooit elektrische apparaten in de buurt van water. Het gebruik van dergelijke toestellen in

de buurt van bijvoorbeeld een badkuip, wastafel, keukengootsteen, wastobbe, vochtige kelder of zwembad kan brand of elektrische schokken veroorzaken.

- Zorg dat uw TV niet nat wordt. Giet nooit vloeistoffen op de TV. Gebruik uw TV niet wanneer er vaste

of vloeibare stoffen in het apparaat komen. Dit kan elektrische schokken veroorzaken en uw TV kan beschadigd raken. Laat het toestel onmiddellijk door gekwalificeerd personeel controleren.

- Houd bronnen van open vuur (zoals kaarsen) uit de buurt van de TV om het brandrisico te vermijden.

11) GEBRUIK de koptelefoon NIET op een extreem hoog volumeniveau aangezien dit een permanente gehoorbeschadiging kan veroorzaken.

12) Gebruik uw TV alleen in het 230 V 50Hz voltagebereik. Gebruik de wisselstroom kabel die bij het product is geleverd. Wanneer uw TV een geaard (Class I) product is, moet deze worden aangesloten op een geaard stopcontact.

- Het stopcontact waar u de wisselstroomkabel of adapter insteekt, moet eenvoudig bereikbaar zijn.

- Schakel uw toestel uit met de ON/OFF (AAN/UIT) knop en trek vervolgens de stekker uit om het toestel van de netvoeding af te halen.

Opmerking 1: Indien u uw televisie wilt doen werken via de aanstekerkabel in een wagen (*), gebruik dan de kabel die bij het product werd geleverd(**) of een andere kabel met gelijkwaardige eigenschappen. Door een niet-geschikte kabel te gebruiken kunt u uw toestel beschadigen.

(*): Een aanstekerkabel is optioneel en niet op alle modellen beschikbaar.

(**) : De kabel is een optie. Deze wordt niet met elk model geleverd. Als uw product geen kabel bevat, gebruik dan een UL 2089-goedgekeurde kabel.

Opmerking 2: Als uw toestel over een adapter beschikt, gebruik dan de adapter en de wisselstroomkabel die bij uw product zijn geleverd. Gebruik geen defecte stopcontacten. Zorg dat de stekker stevig in het stopcontact is gestoken. Als de stekker niet goed past, kan dit vonken en brand veroorzaken. Neem contact op met een elektricien om het stopcontact te laten vervangen.

13) Bescherm het netsnoer tegen de kans op betreding of afklemming, vooral bij stekkers, stopcontacten en de kabeluitgang van het apparaat.

14) Gebruik alleen randapparatuur/accessoires die door de fabrikant zijn voorgeschreven.

15) Gebruik het toestel alleen met een wagentje, standaard, statief, beugel of tafel die door de fabrikant is geadviseerd of bij het product wordt geleverd. Wanneer u een wagentje gebruikt, zorg dan dat het omklappen wanneer de combinatie wordt gedragen en zo eventueel letsel veroor

Het toestel moet op de vloer of muur

worden gemonteerd zoals vermeld in de installatie-instructies om eventuele schade te voorkomen. Plaats uw toestel op een gelijke ondergrond.

16) Trek de stekker uit het stopcontact tijdens onweer of waneer u het toestel gedurende langere tijd niet gebruikt.

17) Neem contact op met bevoegd onderhoudspersoneel voor onderhoud. Probeer het toestel nooit zelf te repareren.

Wanneer u de behuizing opent kunt u worden blootgesteld aan gevaarlijke spanning en andere gevaarlijke situaties. Onderhoud is nodig in situaties als beschadiging van het netsnoer of de stekker van het toestel, wanneer er water is gemorst of stoffen in het toestel zijn gevallen, als het toestel is blootgesteld aan regen of vocht, wanneer het niet normaal functioneert of wanneer het toestel is gevallen.

18) Veeg de behuizing van de TV schoon met een zachte en droge doek. Veeg met een zachte doek het stof voorzichtig van het scherm. Hardnekkige

vlekken kunnen worden gereinigd met een doek die met zeep en lauw water enigszins werd bevochtigd. Gebruik nooit reinigingsmiddelen zoals thinner of wasbenzine om te reinigen. Trek de wisselstroomkabel uit het stopcontact wanneer u de TV reinigt. Wanneer u de kabel niet uittrekt bestaat de kans op een elektrische schok.

19) Werp de batterijen niet in vuur.

- De batterijen niet kortsluiten, demonteren of oververhitten. Er bestaat een

explosiegevaar wanneer de batterijen niet correct worden vervangen. Vervang uitsluitend door een batterij van het hetzelfde of een gelijkwaardig type.

20) Afvoeren van lege batterijen: Om het milieu te beschermen, voert u lege batterijen af conform de plaatselijke wetten en voorschriften.

21) Voer uw TV niet af met het gewone huishoudelijk afval. Neem de plaatselijke wetgeving en voorschriften voor afvalverwijdering in acht.

Opmerking 1: Dit is een Class A product. Tijdens gebruik kan het toestel radiostoring veroorzaken. Het kan zijn dat de gebruiker dit dient op te lossen. Gelieve contact op te nemen met uw specialistische dealer.

Opmerking 2: Elektromagnetische velden kunnen een tijdelijke prestatievermindering veroorzaken. Dit is zichtbaar als ruis in het beeld.

Opmerking 3: Draai de schroeven die worden gebruikt voor montage van het muurpakket met maximaal 1 Nm (10kgfcm) vast.

Opmerking 4: Uw televisie werkt met een stroomtoevoer van 220V AC (wisselstroom) of 12V DC (gelijkstroom). Sluit de stroomtoevoer van 220V AC en deze van 12V DC echter niet tegelijk op uw televisie aan. Anders kan uw televisie beschadigd worden.

Opmerking 5: Gebruik geen stroomtoevoer die een ander voltage genereert dan de 12V DC bij gebruik van uw televisie met een DC stroomtoevoer of voertuigbatterij.

Opmerking 6: Wanneer u uw televisie gebruikt in een voertuig en het voertuig niet werkt, vermijd de televisie gedurende een lange tijd te gebruiken omdat anders de voertuigbatterij leeg kan geraken.

4 Start

Haal uw televisie voorzichtig uit de doos. U kunt de verpakking van uw televisie bewaren voor later gebruik.

Inhoud van de verpakking

Netsnoer (*)

Adapter (*)

Afstandsbediening

2 batterijen

Let op: De Scart, VGA (\*) en RCA kabels worden niet bij het toestel geleverd.

(*) Deze functies zijn optioneel en niet op alle modellen beschikbaar.

4.1-Antenne-aansluiting

Wanneer u een 75 Ohm coaxkabel (ronde kabel) gebruikt als antennekabel, sluit u de antennestekker rechtstreeks aan op de antenne-ingang op de TV.

Gemotoriseerde voertuigen, energie- en telecommunicatieleidingen kunnen op uw antenne van invloed zijn. Installeer uw antenne daarom uit de buurt van deze leidingen en van metaaloppervlak zodat deze niet schommelt, Maak uw antennekabel niet langer dan nodig is en rol deze niet op. Zorg ervoor dat de kabel niet wordt ingeklemd door een raam of deur. Uw antenne en kabel kunnen beïnvloed worden door natuurlijke verschijnselen zoals regen, wind, rook en vocht. Controleer uw antenne en apparatuur regelmatig.

4.2-Het toestel aansluiten en het eerste gebruik

1. Steek het netsnoer of de adapter in de juiste voedingsingang die zich aan de achterkant van de LCD TV bevindt.
2. Steek de stekker van het netsnoer of adapter, dat bij het toestel werd geleverd in het stopcontact.

Opmerking 1: Uw TV schakelt naar de standby-stand binnen vijf minuten als er geen zendsignaal van de antenne wordt ontvangen.

1. Om uw televisie aan te zetten, drukt op de on/off knop op de LCD TV, of op een cijfertoets of de P+ of P- toetsen op de afstandsbediening.

Let op: Als de televisie gedurende langere tijd niet wordt gebruikt, moet het netsnoer uit het

stopcontact worden getrokken.

Eerste inschakeling en instellingen

Voor het instellen van uw televisie, leest u de delen over de TV bediening en het kiezen van de zenderinstellingen.

4.3-Batterijen

Open het deksel van het batterijgedeelte en zorg dat u de batterijen in de juiste richting plaatst. Voor deze afstandsbediening zijn UM-44, IEC R03 of AAA 1.5 V batterijen geschikt.

Werp oude batterijen niet in het vuur; lever ze in bij de daarvoor bedoelde afvalverwerking.

Combineer geen gebruikte en nieuwe batterijen en gebruik geen verschillende typen batterijen samen.

De prestatie van de afstandbediening vermindert bij een afstand van 8 meter of bij een hoek groter dan 30 graden ten opzichte van het midden van de TV.

5 Uw nieuwe televisie

5.1-TV Bedieningspaneel

of of

Power / Standby knop

Standby-indicator

Helder licht: TV staat in Standby

Geen licht: Netsnoer is niet aangesloten

5.2-Externe Aansluitingen

(*): Deze functies zijn optioneel en niet op alle modellen beschikbaar.

5.3-Tabel Externe Aansluitingen

Paneelgrootte 15” 19”
Opmerking 1: STD STD
Audio/Video RCA (Ingang) STD STD
VGA Ingang OPT OPT
PC Audio Ingang	OPT OPT

STD: STANDAARD

OPT: OPTIONEEL

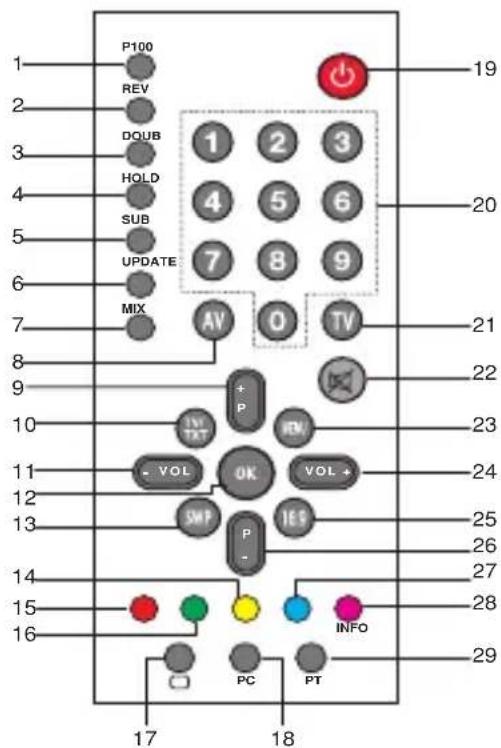

5.4-Afstandsbediening

1 Knop Teletekst indexpagina
2 Knop Teletekst vraag/antwoord (Reveal)
3 Knop voor vergroten van teletekstpagina (Doublel)
4 Knop Teletekst pagina stoppen (Hold)
5 Knop Teletekst subpagina (Sub page)
6 Knop Teletekst Update
7 Selectieknop Teletekst/TV Mix
8 Menuknop selectie AV-bron
9 Selectieknop Programma naar voren
10 Selectieknop Teletekst/TV
11 Knop volume omlaag
12 OK bevestigingsknop
13 Knop voor terugkeren naar het laatst bekeken programma (SWAP)
14 Knop gele teletekst
15 Knop rode teletekst
16 Knop groene teletekst
17 Selectieknop Beeldmodus
18 Selectieknop PC-modus
19 Standby knop
20 Cijfertoetsen
21 Selectieknop TV-modus
22 Knop tijdelijke geluidsuitschakeling (Mute)
23 Menuknop
24 Knop volume omhoog
25 Selectieknop beeldformaat
26 Selectieknop Programma naar achter
27 Knop blauwe teletekst
28 Informatieknop
29 Menuknop progr. bewerk.

6 Instellingen invoeren bij eerste inschakeling

6.1-TV Bediening

6.1.1-Tijdelijk Aan/Uit (STANDBY)

Wanneer u de rode STANDBY toets rechtsboven op uw afstandbediening indrukt terwijl de televisie aanstaat, worden geluid en beeld uitgeschakeld. Wanneer de televisie in de standby-stand staat, brandt de stroomindicator op uw televisie helderder. Om de televisie weer in te schakelen, drukt u op een cijfertoets of op de P+/P- toetsen.

Waarschuwing! Als de televisie gedurende langere tijd niet wordt gebruikt, moet het netsnoer uit het stopcontact worden getrokken.

6.1.2-Kanaalkeuze

U kunt ieder gewenst kanaalnummer invoeren door op de P+/P- toetsen op uw televisie en afstandsbediening te drukken. U kunt het kanaalnummer invoeren door gebruik van de cijfertoetsen. Voorbeeld: Om over te schakelen naar kanaalnummer 12, drukt u respectievelijk op de cijfertoetsen 1 en 2 op de afstandsbediening. U kunt de kanaalkeuze ook uitvoeren via Progr.

Bewerk.. Zie pagina 9 voor Progr. Bewerk.

6.1.3-Het geluid tijdelijk uitschakelen (MUTE)

Om het geluid van uw televisie tijdelijk uit te schakelen drukt u op uw afstandsbediening op de MUTE toets. In dat geval verschijnt het symbool MUTE op het scherm. Wanneer u opnieuw op dezelfde toets drukt, wordt het geluid weer ingeschakeld. Wanneer u in de Mute-stand de VOL+ toets indrukt, wordt het geluidniveau verhoogd en de Mute-functie geannuleerd.

6.1.4-Terugkeren naar Geselecteerde Kanaal (SWAP)

Hiermee kunt u schakelen tussen het huidige kanaal en het laatst gekozen kanaal. Voorbeeld: wanneer u overschakelt naar Kanaal 11 terwijl u Kanaal 1 aan het bekijken bent, drukt u op de toets

SWAP om terug te schakelen naar Kanaal 1. Druk de toets SWAP nogmaals in om terug te keren naar Kanaal 11.

Druk op de toets MENU. Het Menu met alle instelmenu's verschijnt op het scherm. Met de cursortoetsen P+/P-kunt u door de menutitels navigeren.

Druk vervolgens op de OK toets om het gewenste menu te selecteren. Indien u op ieder willekeurig moment het menu wenst te verlaten, of wanneer u naar het vorige menu wenst terug te keren wanneer u zich in een submenu bevindt, drukt u op de toets MENU.

6.2-Automatisch zoeken en opslaan van kanalen

U kunt uw kanalen automatisch of handmatig afstellen en in uw televisie opslaan.

Let op: Als uw televisie gedurende 5 minuten geen uitzending ontvangt, schakelt deze automatisch over op de standby-stand. Tijdens de laatste minuut wordt de aftelling op het scherm weergegeven.

Met de Autoprogram functie van uw televisie kunt u de kanalen automatische programmeren en vervolgens de kanalen naar wens sorteren via Progr. Bewerk. Druk op de toets MENU op uw afstandsbediening. Selecteer SET-UP door te drukken op de cursortoets P- en bevestig uw keuze met de toets OK. Set-up menu wordt egeven. Selecteer PROG NUMMER

door in het Set-up menu te drukken op de cursortoetsen P+/P-, voer het kanaalnummer in dat automatisch gezocht en opslagen moet worden, selecteer AUTOPROGRAM door middel van de P+/P- en druk de toets OK in. Vervolgens verschijnt het menu Land Selectie. In het menu Land Selectie, selecteert u het land waarvan u de uitzending bij voorkeur wilt bekijken door de cursortoetsen P+/P- of -VOL/VOL+ in te drukken en start u autoprogrammering door op de toets OK te drukken. De kanalen worden automatisch gezocht en de gevonden kanalen worden in het geheugen opgeslagen beginnend bij de eerste zender die in het

set-up menu is gekozen. Op hetzelfde moment verschijnt het Autoprogram menu en het teken verschijnt dat de voortgang aangeeft van de autoprogrammering. Zie hieronder. U kunt het proces op ieder moment stopzetten door de MENU toets in te drukken. Aan het einde van de automatische

zoekopdracht, verschijnt Progr. Bewerk. waarmee u de kanalen naar wens kunt sorteren.

Let op: Tijdens autoprogrammering is het niet mogelijk om naar de standby-stand over te schakelen. U dient autoprogrammering 8 eerst te verlaten.

6.3- Handmatig zoeken en opslaan van kanalen

6.3.1-Indien u het kanaalnummer kent:

Druk op de toets MENU. Ga naar het menu SET-UP door in Info te drukken op cursortoets P- en bevestig uw keuze met de toets OK. Het Set-up menu wordt weergegeven. Selecteer het systeem waarin u de zoektocht wilt uitvoeren via de tab SYSTEM door te drukken op de toetsen -VOL, VOL+. Ga naar KANAAL door de cursortoets P- in te drukken. Druk op uw afstandsbediening op OK en selecteer "S" voor kabelkanalen en "C" voor kanalen die via de antenne worden ontvangen. Ga naar de tab PROG NUMMER en voer het kanaalnummer in waar u het kanaal opslagen wilt hebben. Als de uitzending op het scherm de gewenste kwaliteit heeft, gaat u met de cursortoets P- eerst naar het tabblad OPSLAAN om uw keuze in het geheugen op te slaan. Vervolgens slaat u het kanaal op door op de cursortoetsen -VOL of VOL+ te drukken. De melding OPGESLAGEN verschijnt gedurende korte tijd op het scherm. Het kanaal wordt opgeslagen onder het door u geselecteerde zendernummer. U kunt de andere kanalen op dezelfde manier afstellen en in het geheugen opslaan. Indien u het installatiemenu om welke reden dan ook wenst te verlaten, drukt u de toets MENU in.

6.3.2-Indien u het kanaalnummer niet kent:

Druk op de toets MENU. Ga naar het menu SET-UP door in Info te drukken op cursortoets P- en bevestig uw keuze met de toets OK. Het Set-up menu wordt weergegeven. Selecteer in

de System tab het systeem waarin u de zoektocht wilt uitvoeren. Ga naar KANAAL door de cursortoets P- in te drukken. Druk op uw afstandsbediening op OK en selecteer "S" voor kabelkanalen en "C" voor kanalen die via de antenne worden ontvangen. Selecteer met de cursortoetsen P+/P- het tabblad ZOEKEN en scan de kanalen in stijgende volgorde met de cursortoets VOL+ en in dalende volgorde met de cursortoets -VOL. Als het gevonden kanaal de gewenste kwaliteit biedt, selecteert u tabblad OPSLAAN. Sla het kanaal daarna in het geheugen op door de cursortoetsen VOL+ of -VOL in te drukken. Herhaal deze procedure voor andere kanalen door het gewenste zendernummer te selecteren uit het tabblad PROG NUMMER. Indien de kwaliteit van het kanaal niet naar wens is en Fijnafstelling nodig is of wanneer u het kanaal wenst te hernoemen, dient u de betreffende delen van de handleiding te raadplegen.

6.4-Fijnafstelling

Indien de kwaliteit van het kanaal niet naar wens is, selecteert u in het Set-up menu het tabblad FIJN AFSTEM met de cursortoets P-. Met de cursortoetsen -VOL/VOL+ op de afstandsbediening kunt u de uitzending op het scherm afstellen tot de gewenste kwaliteit. Onder normale omstandigheden zult u de functie Fijn Afstem niet hoeven toe te passen. De AFC waarden van uw televisie worden automatisch aangepast en verbinden zich met het kanaal. De functie kan echter nodig zijn wanneer de televisiezenders niet volgens de normen werken. Om de instellingen die u hebt uitgevoerd in het geheugen op te slaan, selecteert u de tab OPSLAAN en drukt u op de cursortoets VOL+ of -VOL.

Druk op de toets MENU. Ga naar de tab PROGR. BEWERK. door in Info te drukken op de cursortoets P- en bevestig uw keuze met de toets OK. U kunt progr. bewerk. ook rechtstreeks selecteren met de PT toets op de afstandsbediening.

6.5.1-Herschikken van de opslagen kanaalvolgorde:

Selecteer de zender dat u wilt verplaatsen door op de cursortoetsen P+/P- of -VOL/VOL+ te drukken. Druk op de "GROENE" toets. De zendernaam wordt groen. Ga naar de andere zender die u wilt verplaatsen door op de cursortoetsen P+/P- of -VOL/VOL+ te drukken. Beëindig de herschikking door op de "RODE" bevestigingstoets te drukken. Het kanaal in het eerste zendernummer dat u geselecteerd hebt, werd verplaatst naar het tweede geselecteerde zendernummer en de kanalen tussen beide zendernummers zijn verschoven naar het aanvankelijk geselecteerde zendernummer. Nadat de instelling is afgerond, drukt u op de toets MENU om het menu te verlaten.

6.5.2-Om een opgeslagen kanaal te verwijderen:

Selecteer de zender die u wilt verwijderen door op de cursortoetsen P+/P- of -VOL/VOL+ te drukken. Druk op de "BLAUWE" toets. U kunt de verwijdering uitvoeren door op de "RODE" bevestigingstoets te drukken of u kunt de verwijdering annuleren door op de "GROENE" toets te drukken. Wanneer u op de "RODE" toets drukt, wordt de geselecteerde zender verwijderd en schuiven alle volgende kanalen respectievelijk één zenderpositie op. Nadat de instelling is

afgerond, drukt u op de toets MENU om het menu te verlaten.

6.5.3-Om een opgeslagen zender over te slaan:

Indien er bepaalde zenders zijn die u niet wenst weer te geven tijdens het navigeren tussen de kanalen met de P+/P- toetsen, kunt u de deze functie toepassen. Selecteer de zender die u wilt verbergen van de programmatabel op de cursortoetsen P+/P- of -VOL/VOL+ te drukken. Druk op de "RODE" toets. De naam van de zender die moet worden overgeslagen verschijnt in het rood. U kunt deze methode op meer dan één zender toepassen. Om de overgeslagen zender te kunnen zien, voert u het zendernummer in via de cijfertoetsen. Indien u het overslaan van zenders wenst te annuleren, drukt u opnieuw op de "RODE" toets. Nadat de instelling is afgerond, drukt u op de toets MENU om het menu te verlaten.

6.5.4-Kanalen benoemen

U kunt zenders afzonderlijk of zenders naar keuze een naam geven van maximaal vijf tekens. Selecteer de zender waaraan u een naam wilt toekennen door op de cursortoetsen P+/P- of -VOL/VOL+ te drukken. Druk op de "GELE" toets. Er verschijnt een vrije ruimte naast het kanaal waarvoor u een naam wilt specificeren. Hier kiest u de letter, het nummer of teken dat u wilt gebruiken met de cursortoetsen P+/P-. Om de tweede letter te selecteren, drukt u op de cursortoetsen -VOL/VOL+ en met de cursortoetsen P+/P- kunt u dan opnieuw de gewenste letter, het nummer of het symbool selecteren. Nadat alle tekens ingevoerd zijn, slaat u de geschreven naam op in het geheugen door op de "RODE" bevestigingstoets te drukken. Om andere zenders te benoemen, herhaalt u bovenstaande procedure. Indien u het menu wenst te verlaten, drukt u op de toets MENU. Wanneer een zender geen naam krijgt wordt automatisch het kanaalnummer van die zender weergegeven.

7 De instellingen van uw nieuwe televisie:

7.1-Menu-instellingen Beeld 7.1.1-Menu Beeld

In het menu Beeld kunt u andere beeldinstellingen uitvoeren. Druk hiervoor op de toets MENU op uw afstandsbediening. Selecteer BEELD door in Info te drukken op de cursortoets P+/P- en bevestig uw keuze met de toets OK. Het Beeldmenu wordt weergegeven. U kunt in dit menu de gewenste titel die uitgevoerd moet worden selecteren.

Met de cursortoetsen P+/P- kunt u de gewenste instelling selecteren en het

niveau daarvan aanpassen met de cursortoetsen -VOL/VOL+. HELDERHEID, CONTRAST, KLEUR en SCHERPTE kunnen naar wens worden ingesteld. De wijzigingen die u maakt in de beeldinstellingen worden automatisch opgeslagen zonder dat er extra handelingen nodig zijn.

7.1.2-Kleurtemperatuur

Met deze functie kan de kleurintensiteit van het beeld worden aangepast.

Selecteer in het Menu Beeld het tabblad KLEURTEMPERATUUR door te drukken op de toetsen P+/P- en selecteer één van de opties KOUD, NORMAAL of WARM door op de toetsen -VOL/VOL+ te drukken.

7.1.3-DNR (Ruisreductie)

Met deze functie kunt u interferentie en ruis in het beeld reduceren. Selecteer in het Menu Beeld het tabblad DNR door te drukken op de toetsen P+/P- en selecteer één van de opties UIT, LAAG of HOOG door op de toetsen -VOL/VOL+ te drukken.

7.1.4-Smart Beeld

U kunt één van de drie opties die onveranderlijk in het geheugen werden opgeslagen of één van de gebruikersopties selecteren door op de (●) toets op uw afstandsbediening te drukken. De standaardinstellingen zijn ZACHT, NATUURLIJK en RIJK;

GEBRUIKER zijn de waarden die u in het geheugen heeft opgeslagen.

BELANGRIJKE OPMERKING: Uw TV is uitgerust met Digital Comb Filter (*), LTI (Luminance Transient Improvement) en CTI (Color Transition Improvement) om de beeldkwaliteit te vergroten. Deze opties kunnen niet door de eindgebruiker worden gewijzigd wanneer ze AAN staan.

7.1.5-Beeldformaat

In deze optie kunt u het beeld van de

uitzending weergeven in een gewenst formaat. U kunt de uitzendingen weergeven in de beeldformaten 4:3, 16:9, Auto.

U kunt het beeldformaat wijzigen door op de toets 16:9 te drukken om bepaalde 16:9 formaat uitzendingen en DVD films te bekijken.

Let op: Aangezien het gebruik van bepaalde functies om de beeldgrootte te wijzigen voor collectieve weergave of commerciële doeleinden (wijzigen van de hoogte en breedte, etc.) als een inbreuk op het auteursrecht worden beschouwd, kan - conform de relevante wetgeving - een strafrechtelijke procedure gestart worden.

Druk op de toets MENU op uw afstandsbediening. Selecteer EIGENSCHAPPEN door op de cursortoets P+/P- te drukken en bevestig uw keuze met de toets OK. Het menu Eigenschappen wordt weergegeven. Met de cursortoetsen P+/P- kunt u in dit menu de titels selecteren waarvoor u een handeling wilt uitvoeren.

7.2.1-Taal

Selecteer het tabblad Taal en druk op de cursortoetsen -VOL/VOL+ om de taal van het gewenste land te selecteren. Alle instellingen van uw televisie worden in de geselecteerde taal weergegeven.

7.2.2-Timer Uit

Timer Uit schakelt uw televisie automatisch naar de Standbymodus nadat de vooraf ingestelde tijd is verstreken. U kunt deze tijd aanpassen tussen de 15 en 120 minuten in stappen van 15 minuten. Om deze functie te selecteren: selecteer u het tabblad Timer Uit en druk op de cursortoetsen -VOL/VOL+ om de gewenste tijd te selecteren.

8 Teletekst

Teletekst betekent de uitzending van diverse actuele informatie samen met de Tv-uitzending in de vorm van teksten en afbeeldingen. Om een teletekstuitzending van goede kwaliteit te ontvangen zijn een goed antennesysteem en een uitzending van een zekere sterkte en zonder storingen van andere zenders noodzakelijk. Zelfs bij een heel heldere uitzending is het normaal dat bepaalde karakters of tabs verloren gaan. Dergelijke voorwaarden worden onder normale omstandigheden automatisch en snel verbeterd.

8.1-Teletekst modus inschakelen

Wanneer een kanaal geen Teletekst uitzendt, verschijnt het bericht "Geen

Teletekst" op het scherm wanneer u op de TV/TXT toets drukt. Om uw televisie over te schakelen op de teletekstdienst, drukt u op de TV/TXT toets in een zender die teletekst uitzendt. Om terug te schakelen naar de televisie-uitzending, drukt u nogmaals op dezelfde toets. Wanneer de teletekstdienst wordt ingeschakeld, verschijnt allereerst de inhoudspagina.

8.2-Paginaselectie

Om de gewenste pagina op het scherm weer te geven, voert u het nummer van die pagina in met de cijfertoetsen. U kunt de P+/P- toetsen gebruiken om de pagina's één voor één naar boven of naar beneden te bewegen.

8.3-TV en Teletekst Beeld (MIX)

Door tijdens de televisie-uitzending op de toetsMIX te drukken, kunt u de teletekstinformatie en het TV-beeld bovenop elkaar weergeven.

8.4-Pagina Vergroten (DOUBLE)

Met deze toets kunt u de bovenste helft van de teletekstpagina in vergroot formaat bekijken. Om de onderste helft van de pagina vergroot weer te geven, drukt u opnieuw op deze toets. Wanneer u voor de derde keer op deze toets drukt, keert de pagina terug naar de normale grootte.

8.5-Pagina Stop (HOLD)

Bepaalde informatie die wordt uitgezonden bestaat uit meerdere pagina's en bladert automatisch in een cyclus naar de volgende pagina. Bijvoorbeeld, op een tekst van vier pagina's worden de pagina's aangeduid met de cijfers 01, 02, 03 en 04 onderaan de pagina. Om één van deze pagina's langer weer te geven, drukt u op de toets HOLD. Wanneer u deze toets nog eens indrukt, wordt het bladeren voortgezet.

8.6-Selectie subpagina (SUB)

Als de tekstpagina die u aan het bekijken bent, subpagina's bevat, verschijnen de paginanummers - beginnend bij 01 - op het scherm. U kunt naar de subpagina's overschakelen met de SUB toets. In dat geval wordt de onderaan de subpaginabalk weergegeven met "rode-" en "groene+" kaders. U kunt de subpagina's selecteren door op de "RODE" en "GROEN" toetsen te drukken. U kunt de subpagina's verlaten door nogmaals op de toets SUB te drukken.

8.7-Tijdelijk TV-beeld (UPDATE)

Met deze toets kunt u overschakelen naar het televisiebeeld terwijl de pagina die u wilt zien wordt opgezocht in de teletekstpagina. Zo hoeft u tijdens het zoeken niet te wachten. U kunt door indrukken van de toets UPDATE overschakelen naar het televisiebeeld terwijl Teletekst de door u gewenste pagina opzoekt. Wanneer de door u gewenste pagina is gevonden, verschijnt het nummer van die pagina op het scherm.

8.8-Vraag - Antwoord (REVEAL)

Soms bevat een teletekstpagina een verborgen antwoord zoals een spelletje of een raadsel. Om het verborgen antwoord te zien drukt u op de toets REV.

8.9-Fastext

De gekleurde toetsen op de afstandsbediening zijn voor de fastext functie. Wanneer u een pagina selecteert, kunnen de titels van verschillende onderwerpen op het scherm verschijnen in vier verschillende codes of binnen gekleurde kaders (rood, groen, geel en blauw). Door op de knop van de desbetreffende kleur op de afstandsbediening te drukken, heeft u zonder te hoeven wachten toegang tot het onderwerp van uw keuze.

Let op: De functie fastext is niet beschikbaar voor alle teletekstuitzendingen. Door het omroepstation wordt bepaald of er al dan niet een dergelijke uitzending plaatsvindt.

8.10-Toptext (optioneel)

Onderaan het teletekstscherm is er een onderwerpregel in geel en blauw. U kunt het desbetreffende onderwerp selecteren met de gele of blauwe toets op de afstandsbediening. U kunt de volgende pagina selecteren door de rode toets in te drukken en de vorige pagina door het indrukken van de groene toets.

Let op: Fastext en Toptext zijn niet via iedere zender beschikbaar.

9 Aansluiting randapparatuur:

U kunt verschillende compatibele audio- en videoapparaten op uw televisie aansluiten.

AV ingangen: Druk op de toets AV op uw afstandsbediening. Het menu Bron verschijnt op het scherm. Hier kunt u de gewenste ingang kiezen.

TV: Wanneer u in AV modus bent, ga naar deze optie en druk op de OK toets om over te schakelen naar de TV modus.

SCART 1: Om het beeld van het zendapparaat dat op Scart1 is aangesloten weer te geven, ga naar deze optie en druk op de OK toets. (U kunt via deze Scart zien of het aangesloten apparaat een RGB-uitgang heeft).

AV : Om het beeld van het zendapparaat dat gebruik maakt van de RC (Cinch) ingang weer te geven, ga naar deze optie en druk op de OK toets.

PC (Optioneel): Om het beelden te zien in PC modus, ga naar deze optie en druk op de OK toets.

9.1-Aansluitingtypes voor randapparatuur

Uw TV is uitgerust met 4 ingangen inclusief de antenne-ingang. OP deze ingangen kunt u randapparatuur aansluiten. Deze ingangen zijn:

1-Antenne-ingang

2-VGA ingang (optioneel)

3-SCART ingang 1

4-RCA ingang

U kunt uw randapparatuur via de geschikte ingangen op uw TV aansluiten. Door op de AV toets op de afstandsbediening te drukken, selecteert u de ingang van de randapparatuur waar u uw toestel op wenst aan te sluiten.

9.2-PC-Modus (optioneel)

Uw LCD-televisie kan via de VGA-ingang ook als PC monitor worden gebruikt.

9.2.1-PC-Aansluiting:

Sluit de D-Sub15 connector aan op de PC-IN ingang met een geschikte kabel (niet bij de televisie geleverd) aan de achterkant van uw televisie.. Gebruik ook een geschikte kabel om naar het geluid van uw PC te kunnen luisteren. Sluit deze dan aan op de geluidsuitgang van uw PC naar de PC AUDIO-IN ingang aan de achterzijde van televisie.

9.2.2-Overgang naar de PC-modus

Om uw LCD-TV over te schakelen op de monitor (PC) modus, drukt u op uw afstandsbediening op de AV toets. Het AV menu verschijnt op het scherm.

Selecteer PC door op de cursortoets

P+/P- te drukken en bevestig met de toets OK. U kunt ook de PC toets op uw afstandsbediening gebruiken om direct naar de PC-modus over te schakelen.

9.2.3-PC-instelling

Ga naar het SET-UP menu via Info door in de PC modus te drukken op de toets MENU. Om in dit menu de noodzakelijke instellingen uit te voeren, kunt u de toetsen P+/P-/ -VOL/VOL+ op de afstandsbediening gebruiken. U kunt in dit menu de volgende monitorinstellingen uitvoeren.

9.2.4-HORIZONTAL POS: Instelling horizontale positie.

9.2.5-VERTICAL POSITIE: Instelling verticale positie.

9.2.6-KLOK

Dit is de pixelklokfrequentie. De gebruiker kan het scherm verkleinen of vergroten door de gewenste waarde te selecteren.

9.2.7-FASE

Met de cursortoetsen -VOL/VOL+ kunt u ervoor zorgen dat de kleuren en vormen exact op het PC beeld geconsolideerd worden.

De meest geschikte geometrische instellingen in overeenstemming met de invoermodus worden door deze functie geconfigureerd. Hiervoor selecteert u AUTOCONFIGURATIE en drukt u op de toets OK. U kunt het geluidsniveau van de bron die op de Audio-In ingang aan de achterzijde van uw TV hebt aangesloten aanpassen middels de toetsen -VOL/VOL+.

Let op: In de Monitor modus, kunt u de instellingen voor Helderheid, Contrast, Scherpte, Rood, Groen en Blauw via het menu BEELD uitvoeren.

9.3-Aansluiten van een videorecorder en een digitale satellietontvanger

10 Hulp en tips

De televisie werkt niet

Controleer of het netsnoer van de televisie op het elektriciteitsnet is aangesloten of en de power aan-uit schakelaar aan staat.

Slechte beeldkwaliteit

• Is de antennekabel aangesloten?
- Als u alleen een satellietantenne gebruikt: is de antenne aangepast om de uitzending zo goed mogelijk te ontvangen?
- Controleer of de antenne ver genoeg van apparatuur staat die elektromagnetische golven uitzenden. (Neonlampen, luidsprekers, enz.)
• Probeer de richting van de externe antenne

te wijzigen. Hoge gebouwen en bergen kunnen een vervaagd of dubbel beeld veroorzaken.

• De beeldkwaliteit kan beïnvloed worden wanneer er twee externe apparaten zijn aangesloten. Probeer één van deze randapparaten af te koppelen.
• Probeer af te stemmen met fijn afstemmen.

Geen beeld

• Is de antennekabel correct aangesloten?
• Is de antennekabel beschadigd?
- Zijn de stekkers van de antennekabel correct aangesloten?
- Weet u zeker dat u op de juiste toets op de afstandsbediening hebt gedrukt?

Geen geluid

• Tijdelijke geluidsuitschakeling (mute) kan aan staan. Druk op de mute toets.
  • Staat het geluid laag?

De afstandsbediening werkt niet

- Vervang de batterijen.

- Controleer of zich geen obstakels tussen de afstandsbediening en televisie bevinden.

Als uw televisie nog steeds niet goed werkt zelfs niet wanneer u de bovenvermelde oplossingen hebt geprobeerd, zet het toestel dan opnieuw aan en uit. Als uw televisie ondanks toepassing van alle genoemde methoden niet start, raadpleeg dan de dealer of bevoegde dienst waar u het product heeft gekocht. Probeer een defect toestel nooit zelf te repareren.

Oplossing

Symptomen Oplossing

Zet de power aanvuit schakelaar om

Schaekel over naar een ander kanaal, de uitzending kan gestoord worden

Controeder de antonne aansluiting

Er kan een breuk in de antennekabel zitten

Controleer richting van de aienne

Er kan een regional probleem in de uitzendig zijn

Het kan nodig zijn om fijn af te stemmen

Instellen van heiserheid kan nodig zijn

Instellen van contrast kan nodig zijn

Geen beeld en goluid

Geen geluid, wel beeld

Geen beeld, wel geluid

Slechte beeldkwalitet

Mistig beeld

Dubbel beeld

Lijn in het beeld

Verstoord beeld

Verstoorde uitzending op bepaasde kanslen

Horizontale linen

Verticale trillingen in het beeld

Zwakke kleur

Geen kleur

De afstandsbediening workt niet

TV reageert niet op de commando's

Trillingen in telelekt

11 Overzicht technische specificaties

SCHERM 15" 19"
Panel type	15", 4:3Actieve matrix TFT	19", 4:3Actieve matrix TFT
Uitgang geluid 1x3 W 2x2.5 W
Stroomverbruik 22 W 45 W
Standby stroomwaarde	0.7 W <1 W
Teletekstpagina 8 8

(*): Deze functies zijn optioneel en niet op alle modellen beschikbaar.

Let op: Uw televisie is vervaardigd conform het systeem dat in uw land beschikbaar is. Dit systeem kan niet door de gebruiker worden gewijzigd.

Algemene Technische Specificaties

Stroomtoevoer Gelijkstroom (DC): 12V (*) Programmageheugen: 100

RF Aerial ingang: 75 Ohm (Co-axial)

Luidspreker impedantie: 8 Ohm

Geluidssystemen: Mono / Stereo via AV (alleen 19" modellen)

Batterijen: 2xUM - 4, IEC R03 of AAA 1.5V

Ontvangen kanalen: VHF (Golşengte I Kanaal 2-4)

VHF (Golşengte III Kanaal 5-12)

UHF (Kanaal 21-69)

Kabel-TV (S1-S20/S21-S41)

Ontvangen uitzendsystemen: PAL BG

PAL	SECAM	BG
PAL	SECAM	BG	DK
PAL	SECAM	BG	LL'
PAL	I

Design en specificaties kunnen zonder kennisgeving worden gewijzigd.
