Type product	Warmwaterboiler (opslagvat)
Merk	Vaillant
Model	ActoSTOR VIH K
Categorie	Chaudière & chauffe-eau
Inhoud	120 liter (geschat)
Afmetingen (hxbxd)	850 x 520 x 520 mm (geschat)
Gewicht	45 kg (leeg, geschat)
Voeding	230 V / 50 Hz
Maximale temperatuur	85 °C
Materiaal binnenvat	Geëmailleerd staal
Isolatie	Polyurethaanschuim
Aansluitingen	CV-aanvoer/retour, koudwaterinlaat, warmwateruitlaat
Standaard instellingen	Thermostaat regelbaar
Veiligheidsvoorzieningen	Veiligheidsgroep, thermometer, overdrukventiel
Onderhoud	Jaarlijkse controle door vakman
Reiniging	Binnenvat spoelen indien nodig
Reparatie	Vervangbare onderdelen beschikbaar
Garantie	2 jaar (standaard)
Geschikt voor	Centrale verwarming en sanitair warm water

Veelgestelde vragen - ActoSTOR VIH K VAILLANT

Wat is de inhoud van de Vaillant ActoSTOR VIH K?

De inhoud is circa 120 liter, geschikt voor een gemiddeld huishouden.

Kan ik de temperatuur aanpassen?

Ja, de thermostaat is regelbaar, meestal tussen 40°C en 85°C.

Hoe onderhoud ik de boiler?

Laat jaarlijks een vakman de veiligheidsgroep en anode controleren. Het binnenvat kan indien nodig worden gespoeld.

Wat is de energieklasse?

De ActoSTOR VIH K heeft doorgaans energieklasse B of C, afhankelijk van de isolatie.

Heeft dit model een magneetanode?

Het model is uitgerust met een magneetanode voor corrosiebescherming.

Kan ik de boiler aansluiten op een zonneboiler?

Ja, de ActoSTOR VIH K is geschikt voor combinatie met zonne-energie via een extra spiraal.

Wat zijn de aansluitmaten?

De aansluitingen zijn 3/4 inch voor water en 1 inch voor CV.

Is er een veiligheidsgroep meegeleverd?

Ja, er wordt een veiligheidsgroep en overdrukventiel meegeleverd.

Wat is het gewicht?

Het leeggewicht is ongeveer 45 kg.

Waar kan ik reserveonderdelen kopen?

Onderdelen zijn verkrijgbaar bij Vaillant servicepunten en erkende installateurs.

GEBRUIKSAANWIJZING ActoSTOR VIH K VAILLANT

Voor de gebruiker / voor de installateur

Gebruiksaanwijzing en installatiehandleiding

actoSTOR

Boiler

VIH K 300

Inhoudsopgave

Aanwijzingen bij de documentatie.... 2

Gebruikte symbolen 2

1 Toestelbeschrijving.... 2

1.1 Gebruik volgens de bestemming ..... 2

1.2 Omvang van de levering 2

1.3 Regelapparaten.... 3

1.4 Typeplaatje.... 3

1.5 CE-aanduiding 3

2 Veiligheidsvoorschriften en aanwijzingen voor de installatie en inbedrijfname.... 3

2.1 Voorschriften, normen en richtlijnen ..... 3

2.2 Veiligheidsvoorschriften 3

2.2.1 Opstelling 3

2.2.2 Vorstbeveiliging.... 3

2.2.3 Ondichtheden 3

2.2.4 Veranderingen.... 4

2.3 Aanwijzingen bij installatie en gebruikneming 4

2.3.1 Netaansluiting 4

2.3.2 Contactstrip voor de elektrische aansluiting.. 4

2.3.3 Accessoires.... 4

2.4 Aanwijzingen bij de inbedrijfname.... 4

3 Bediening 4

3.1 Inbedrijfname.... 4

3.2 Instelling van de boilerwatertemperatuur .... 4

3.3 Corrosiebescherming boiler 5

3.4 Onderhoud 5

3.5 Boiler legen 5

4 Installatie 6

4.1 Vereisten aan de plaats van opstelling..... 6

4.2 Boiler opstellen 6

4.3 Toestel- en aansluitingsafmetingen.... 7

4.4 Aansluitleidingen monteren 8

4.5 Elektrische installatie.... 8

4.6 vrnetDIALOG 9

5 Inbedrijfname 10

5.1 Inbedrijfname van de installatie.... 10

5.2 Instruering van de gebruiker 11

5.3 Controle van belangrijke diagnosepunten .... 1

6 Inspectie en onderhoud 11

6.1 Beschermingsanode.... 11

6.2 Warmtewisselaarcircuit 11

7 Klantendienst en garantie.... 12

7.1 Klantendienst.... 12

7.2 Fabrieksgarantie 12

8 Recycling en afvoer 12

8.1 Toestel.... 12

8.2 Verpakking 12

Aanwijzingen bij de documentatie

Gelieve bij de installatie van het toestel de veiligheidsvoorschriften in deze handleiding in acht te nemen!

Gebruikte symbolen

Hierna zijn de in de tekst gebruikte symbolen verklaard:

Gevaar! Onmiddellijk gevaar voor leven en goed!

Attentie! Mogelijk gevaarlijke situatie voor product en omgeving!

Aanwijzing! Nuttige informatie en aanwijzingen.

Symbool voor vereiste activiteit

Voor schade die door het niet naleven van deze handleiding ontstaat, kunnen we niet aansprakelijk gesteld worden.

1 Toestelbeschrijving

De boiler VIH K 300 vormt met de HR-gasketel ecoVIT VKK 226...656/2 resp. met de HR-olieketel icoVIT een ideale technische en optische combinatie. Gelieve de aanwijzingen voor de installatie in paragraaf 2.3 in acht te nemen om alle functies van dit afgestelde systeem te kunnen gebruiken.

1.1 Gebruik volgens de bestemming

De boiler VIH K 300 dient uitsluitend voor de voorziening van opgewarmd drinkwater tot 85 °C warmwater-temperatuur in huishouden en industrie. De boiler VIH K 300 is met de HR-ketels ecoVIT VKK .../2 en icoVIT VKO combineerbaar, waarbij deze handleiding in acht genomen moet worden.

Attentie! Elk misbruik is verboden!

1.2 Omvang van de levering

• Boiler
• Afdichtingen voor drinkwater- en verwarmingsmiddelaansluiting
• Installatie- en bedieningshandleiding

Attentie! Gelieve voor het begin van de installatie de leveromvang op volledigheid en intactheid te controleren!

1.3 Regelapparaten

De voor de ecoVIT/icoVIT aanbevolen regelapparaten (zie planningsdocumenten, prijslijst) kunnen ook in combinatie met de actoSTOR gebruikt worden.

Aanwijzing!

Sluit de boilervoeler van de actoSTOR aan de ecoVIT/icoVIT aan, niet aan het regelapparaat.

De warmwaterbereiding van de actoSTOR wordt via de ecoVIT/icoVIT gestuurd. Vrijgavetijden voor de warmwaterbereiding kunnen via de betreffende regelapparaten geprogrammeerd worden.

1.4 Typeplaatje

Het typeplaatje is onder het afneembare bekledingsdeksel vooraan rechts voor de pompkop aangebracht.

1.5 CE-aanduiding

Met de CE-aanduiding wordt aangegeven dat de toestellen conform de fundamentele vereisten van de laagspanningsrichtlijn (richtlijn 73/23/EEG van de raad) en de richtlijn over de elektromagnetische compatibiliteit (richtlijn 89/336/EEG van de raad) en het geteste proef-model voldoen.

2 Veiligheidsvoorschriften en aanwijzingen voor de installatie en inbedrijfname

2.1 Voorschriften, normen en richtlijnen

De plaatsing, installatie en eerste ingebruikname van het Vaillanttoestel mag enkel uitgevoerd worden door een bekwaam installateur die, onder zijn verantwoordelijkheid de bestaande normen en de installatievoorschriften naleeft.

Deze brochure moet aan de gebruiker overhandigd worden. De installatie dient uitgevoerd te worden in overeenstemming met de volgende normen, voorschriften en richtlijnen:

• Alle bestaande voorschriften van de plaatselijke watermaatschappij en BELGAQUA.
• Alle NBN-voorschriften in verband met drinkwater- voorziening en reglementen waaronder de NBN E 29-804.
• De Belgische norm NBN D 51-003 voor brandstoffen lichter dan lucht.
  • NBN 61-002
  • Voor propaan NBN 51-006

• Alle NBN-voorschriften voor elektrohuishoudelijke toestellen m.a.w.:

• NBN C 73 - 335 - 30

• NBN C 73 - 335 - 35
• NBN 18 - 300
• NBN 92 - 101 enz.

• De ARAB-voorschriften. AREI

- Bij de eerste in bedrijfstelling moet de installateur zowel de gasals de wateraansluitingen van de installatie en het toestel op dichtheid te controleren.

2.2 Veiligheidsvoorschriften

2.2.1 Opstelling

Gelieve er voor uw eigen veiligheid rekening mee te houden, dat uw boiler alleen door een erkende installateur geïnstalleerd mag worden!

Die is ook voor inspectie/onderhoud alsook reparaties of andere wijzigingen aan uw cv-installatie bevoegd!

2.2.2 Vorstbeveiliging

Om alle veiligheidsfuncties voor uw cv-installatie te kunnen gebruiken, mag u het verwarmingstoestel niet helemaal uitschakelen. Blijft uw toestel echter langere tijd in een door vorst gevaar lopende, onverwarmde ruimte buiten gebruik, dan moet de boiler volledig geleegd worden (zie hoofdstuk „Boiler legen”).

2.2.3 Ondichtheden

Bij ondichtheden in het leidingnet tussen boiler en aftappunten sluit u het best het koudwaterafsluitventiel aan de veiligheidsgroep aan en laat u het lek door uw erken-de installateur herstellen.

2 Veiligheidsvoorschriften en aanwijzingen voor de installatie en inbedrijfname

3 Bediening

2.2.4 Veranderingen

Veranderingen aan de toevoerleidingen alsook aan de uitblaasleiding en het veiligheidsventiel mogen uitsluitend door uw installateur uitgevoerd worden!

2.3 Aanwijzingen bij installatie en gebruikneming

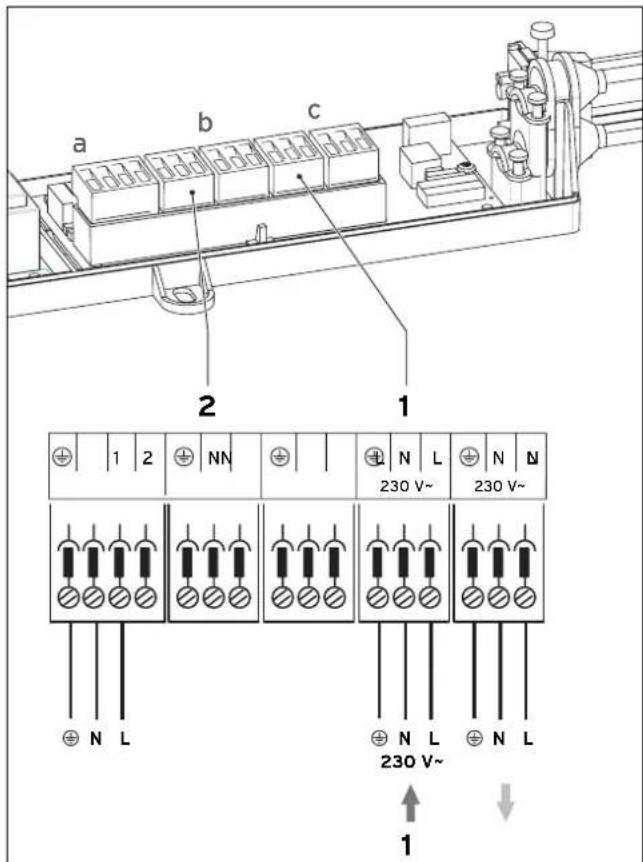

2.3.1 Netaansluiting

Het systeem uit ecoVIT/icoVIT en actoSTOR wordt via de contactstrip van de actoSTOR aan het stroomnet aangesloten. De spanningsvoeding van de ecoVIT/icoVIT gebeurt via de kabelboom van de actoSTOR (aansluiting van de kabelboom zie 4.5). Een afzonderlijke spanningstoevoer voor de ecoVIT/icoVIT is dus niet vereist.

Attentie!

De boiler wordt met een zwerfstroomanode beschermd. De onderbreking van de spanningstoevoer van de actoSTOR betekent corrosiegevaar voor de boiler, zolang die met water gevuld is.

2.3.2 Contactstrip voor de elektrische aansluiting

Naast de klemmen voor de netaansluiting is in de E-box van de actoSTOR een bijkomende steekplaats voor de elektrische aansluiting van een van de volgende componenten voorhanden:

• Circulatiepomp (fabrieksinstelling); toebehorenset voor de inbouw in de actoSTOR verkrijgbaar
• Externe storingsmelding/bedrijfsmelding
• Extern gasventiel

Meer informatie over de aansluiting en de juiste instelling van de diagnosepunten vindt u in d paragrafen 4.5 en 5.3 alsook in de installatiehandleiding van de ecoVIT/icoVIT.

2.3.3 Accessoires

Bij de boiler VIH K 300 biedt Vaillant het volgende toebehoren aan:

• Boilerlaadset art.nr.: 305 980
• 10 bar veiligheidsgroep art.nr: 305 826

Meer informatie vindt u in de actuele prijslijst.

2.4 Aanwijzingen bij de inbedrijfname

Bij de inbedrijfname moeten de volgende aanwijzingen in acht genomen worden om de perfecte werking van het toestel te garanderen.

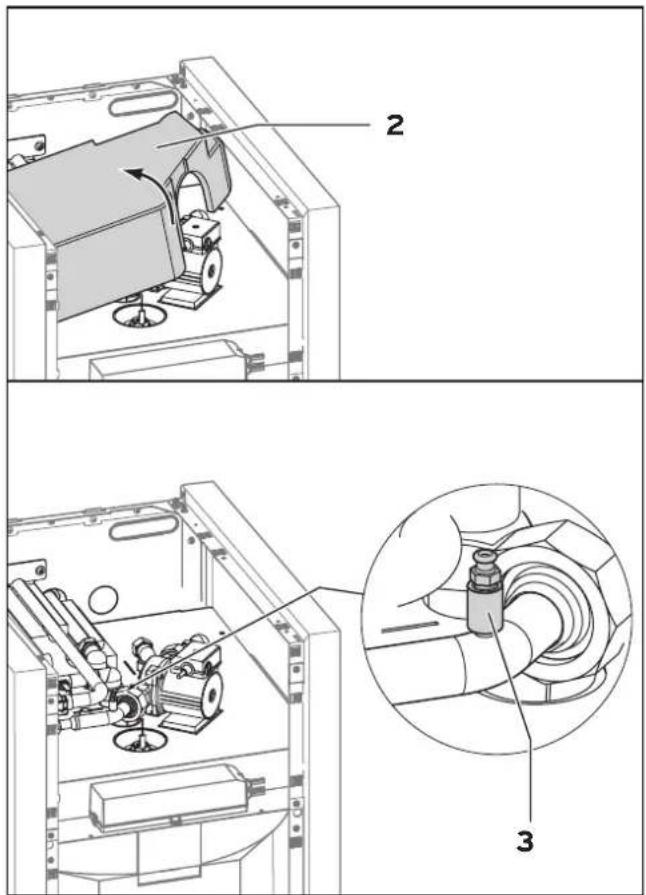

• Ontluchting van het gebruikswatercircuit
  Ontluchtingsschroef boven in de actoSTOR (zie 5.1)

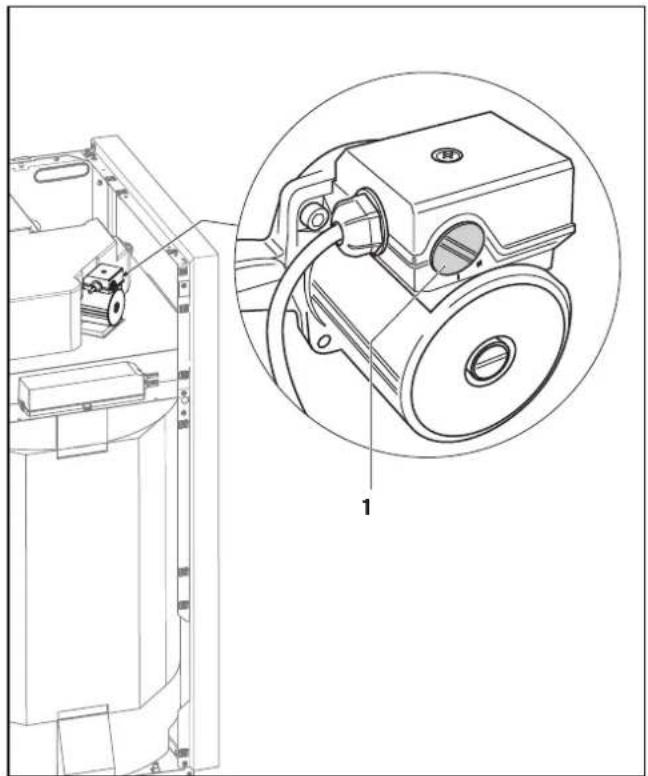

• Instelling van de gebruikswaterlaadpomp
  Stand I of II aan de pomp (zie 5.1)
• Instelling van het diagnosepunt „d.16" d.16 moet op „3 = boilerlaadpomp" ingesteld zijn.

3 Bediening

3.1 Inbedrijfname

Gelieve de volgende punten bij de inbedrijfname van uw boiler in acht te nemen:

• Is de koudwaterleiding geopend? Indien niet, dan open de leiding.
• Is de boiler met water gevuld? U merkt dit als u een warmwateraftappunt opent en er water uit komt. Komt er geen water uit, dan vult u het toestel door de koudwaterleiding te openen. Zodra er water uit het warmwateraftappunt komt, is de boiler volledig gevuld.
• Is de ecoVIT/icoVIT gebruiksklaar? Indien niet, schakel hem dan in.

3.2 Instelling van de boilerwatertemperatuur

Afb. 3.1 Boilerwatertemperatuur Instellen
* Vorstbeveiliging

Verbrandingsgevaar!

Houd er rekening mee dat naargelang de instelling warm water met temperaturen tot 70 °C uit de warmwateraftappunten kan komen!

• Stel de gewenste boilerwatertemperatuur aan de ecoVIT/icoVIT in (1).
  Tijdens de instelling kunt u de gewenste boilertemperatuur aan het display van de ecoVIT/icoVIT aflezen. Om hygiënische (b.v. bescherming tegen de legionella-bacterie) en economische redenen, raden we u een instelling van 60 °C aan.
• Door het indrukken van de „+“-toets (2) aan uw ecoVIT/icoVIT wordt de actuele boilertemperatuur gedurende vijf seconden weergegeven.

Aanwijzing!

Het laden van de boiler begint pas als de voorlooptemperatuur van het verwarmings-toestel 5 °C hoger ligt dan de gewenste boiler-temperatuur.

3.3 Corrosiebescherming boiler

Aanwijzing!

De actoSTOR wordt niet alleen door de emailbekleding, maar ook met een zwerfstroomanode tegen corrosie beschermd. Die is onderhoudsvrij.

Een defect aan de zwerfstroomanode wordt op het display van de ecoVIT/icoVIT met de melding „Onderhoud, anode controleren" weergegeven. Laat in dit geval door uw installateur een controle uitvoeren.

Als er binnen de 2 dagen geen maatregel volgt, dan wordt de gebruikswateropwarming onderbroken om de aandacht op dit defect te vestigen.

Het indrukken van de ontstoringsknop (3) aan de eco-VIT/icoVIT stelt de gebruikswaterfunctie voor ca. twee bijkomende dagen ter beschikking tot de fout verholpen is.

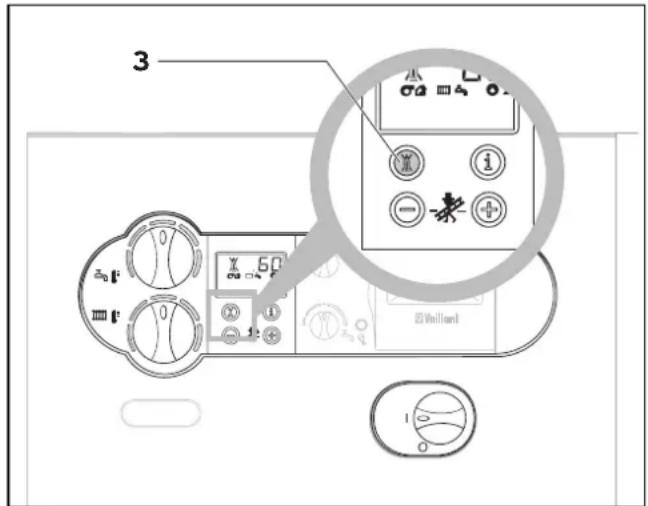

Afb. 3.2 Ontstoring aan de ecoVIT/icoVIT

Attentie!

Blokkeer de stroomtoevoer naar de actoSTOR resp. naar de ecoVIT/icoVIT, b.v. met een noodstopschakelaar, nooit langer dan twee dagen. Hierdoor bestaat voor de boiler verhoogd corrosiegevaar.

3.4 Onderhoud

Onderhoud de buitendelen van uw boiler met een vochtige doek (evt. in zeepwater gedrenkt).

Aanwijzing!

Om de mantel van uw toestel niet te beschadigen, gelieve nooit schurende of oplossende reinigingsmiddelen (allerhande schuurmiddelen, benzine e.d.) te gebruiken.

3.5 Boiler legen

Aanwijzing!

We raden u aan om ook tijdens langere afwezigheid de boiler niet uit te schakelen. Mocht dit echter toch eens nodig zijn en uw toestel staat in een niet tegen vorst beveiligde ruimte, gelieve het toestel dan zoals hierna beschreven te legen:

• Sluit de koudwatertoevoer.
• Neem de voorste mantel onderaan af.
• Bevestig een slang aan het aftapventiel van de boiler.
• Breng het vrije einde van de slang naar een geschikte afvoerplaats. Open het aftapventiel.
• Open het hoogst gelegen warmwateraftappunt voor de ventilatie en het restloos legen van de waterleidingen.
• Als het water afgelopen is, sluit dan het warmwateraftappunt en het aftapventiel opnieuw.
• Verwijder de slang opnieuw.
• Breng de voorste mantel opnieuw aan.

Aanwijzing!

Als de actoSTOR geleegd is, maar van spanning voorzien wordt, verschijnt op het display van de ecoVIT/icoVIT de onderhoudsindicatie „Onderhoud, anode controleren”. De indicatie verdwijnt als de boiler opnieuw met water gevuld is.

4 Installatie

4.1 Vereisten aan de plaats van opstelling

• U kunt de actoSTOR tot een afstand van maximaal 50 cm van de ecoVIT/icoVIT opstellen. Tot deze afstand kunnen de elektrische leidingen en de boilerlaadset gebruikt worden.
• Houd bij de keuze van de opstellingsplaats met het gewicht van de gevulde boiler rekening VIH K 300 = 245 kg
• Volgens DIN 4753 moet de boiler in een tegen vorst beveiligde ruimte opgesteld worden.
• De opstellingsplaats moet zodanig gekozen worden, dat de leidingen (zowel aan drinkwater- alsook aan verwarmingszijde) goed geplaatst kunnen worden.

Aanwijzing!

Om energieverlies te vermijden, moeten conform de energiebesparingsverordening (EnEV) de verwarmings- en warmwaterleideringen van een warmte-isolatie voorzien worden. De verwarmingsleidingen van de boilerlaadset zijn tegen warmte geïsoleerd.

4.2 Boiler opstellen

• Haal de boiler op de plaats van opstelling uit de verpakking.
• Gebruik de grepen boven- en onderaan het toestel voor het verdere transport.
• Richt de boiler met de verstelbare voeten.

Aanwijzing!

Voor de instelling van de boilervoeten gebruikt u een gaffelsleutel met de sleutelwijdte 30.

Afb. 4.1 Transport van de actoSTOR met draaggrepen

4.3 Toestel- en aansluitingsafmetingen

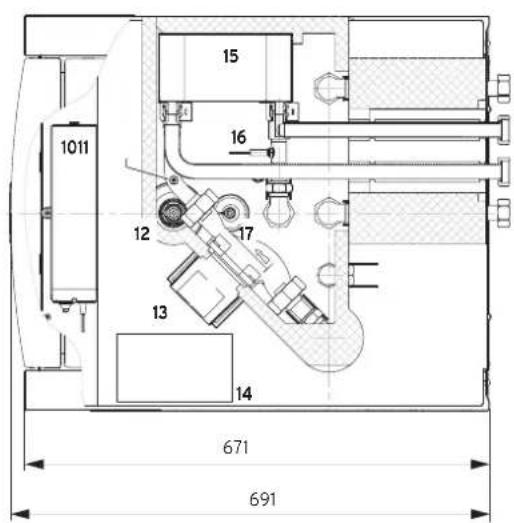

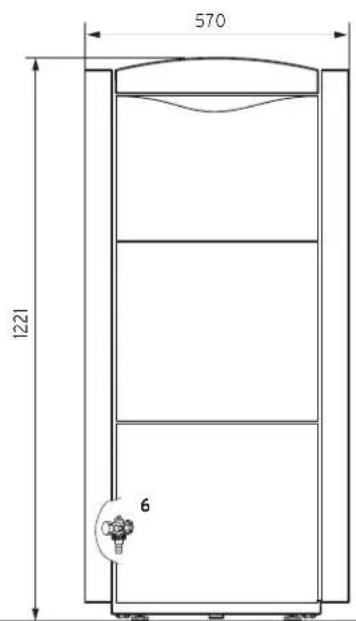

Afb. 4.2 Maattekening
1) Boilervoeten 16 mm in de hoogte verstelbaar (sleutelwijdte 30)

Legenda

1 Koudwateraansluiting, wartelmoer G 1
2 Warmwateraansluiting, wartelmoer G1
3 Boilervoorloop, wartelmoer G1
4 Boilerterugloop, wartelmoer G1
5 Circulatieaansluiting, G³/₄
6 Aftapventiel

10 E-box (elektrische aansluiting)
11 Ontluchtingsschroef (drinkwaterzijde)
12 Beschermingsanode met kabelaansluiting
13 Drinkwaterlaadpomp
14 Typeplaatje
15 Plaatwarmtewisselaar
16 NTC-voeler
17 Massa-aansluiting beschermingsanode

4.4 Aansluitleidingen monteren

Aanwijzing!

Neem bij de werkzaamheden de toestel- en aan-sluitingsafmetingen in afbeelding 4.2 in acht.

Gebruik voor de montage van boilervoor- en terugloop van de boilerlaadset (toebehoren-nr. 305 980) voor de aansluiting aan de HR-gasketel ecoVIT/icoVIT. Gebruik voor de hydraulische aansluiting van de boiler de bovenste terugloop HRL (HT) aan de ecoVIT/icoVIT.

Attentie!

Als u het toebehoren 305 980 niet gebruikt, dan hebt u een circulatiepomp met een pershoogte van ca. 6 m nodig, de nominale volumestroom bedraagt 2300 l/h bij drukverlies van 3 mWS.

• Monteer de boilervoorloop (3) en de boilerterugloop (4) aan de boiler.
• Monteer de koudwaterleiding met de vereiste veiligheidsinrichtingen en evt. een doorstroomd gebruikswaterexpansievat aan de koudwateraansluitbuis (1) van de boiler (bijgeleverde afdichting gebruiken).
• Monteer de warmwaterleiding aan de warmwater-aansluitbuis (2) van de boiler (bijgeleverde afdichting gebruiken).
• Monteer, indien nodig, de circulatieleiding aan de circulatieaansluiting (5) van de boiler.

Aanwijzing!

Als circulatiepomp kunt u het toebehoren 305 957 gebruiken. Voor deze pomp is in de actoSTOR aan de circulatieaansluiting voldoende bouwruimte en een gemonteerde haak voorhanden. De circulatiepomp kan direct zonder aanvullende module aan de E-box aangesloten worden!

4.5 Elektrische installatie

Gevaar!

Waarschuwing voor elektrische spanning! Levensgevaar door elektrische schokken aan spanningvoerende toevoerleidingen en aansluit- tingen. Schakel altijd eerst de stroomtoevoer uit. Pas als de toevoerleiding spanningvrij is, mag u de installatie uitvoeren.

De voorschriften van de VDE, de plaatselijke EVU alsook de gegevens op het typeplaatje moeten in acht genomen worden.

Het toestel moet via een vaste aansluiting geïnstalleerd worden. Deze aansluiting moet via een scheidingsinrichting met minstens 3 mm contactopening uitschakelbaar zijn. Geschikt is b.v. een leidingveiligheidsschakelaar. Het toestel moet aan de aarddraad aangesloten worden.

Afb. 4.3 Elektrische aansluiting aan de actoSTOR

Legenda:

1 Nettoevoerleiding, 230 V
2 Aansluiting voor extern toebehoren (b.v. circulatiepomp), relais 1

a Aansluiting van de laagladepomp (af fabriek aangesloten), relais 2

b Omgekeerd signaal van relais 1

c Nettoevoerleiding naar de ecoVIT/icoVIT (aan de kabelboom af fabriek aangesloten)

Afb. 4.4 Elektrische aansluiting aan de ecoVIT/icoVIT

Legenda:

3 Randstekker

4 Netaansluitstekker

5 Kroonsteentje

6 Steekbus voor boilertemperatuurvoeler (wit)

7 Signaalleidingstekker (8-polig, alleen voor de aansluiting voor een optionle multifunctionele module 1 uit 5)

8 Steekplaats X1 voor boilerlaadpomp

9 Zwart

10 Violet

11 Kabelboom van de actoSTOR

12 Aansluitkabel van het verwarmingstoestel

- Leid de nettoevoerleiding door een van de beschermde handgaten in de achterwand in het toestel.

- Plaats de kabel in het toestel langs de kabelboom naar de E-box van de actoSTOR.

- Sluit de nettoevoerleiding aan de stekker (1) in de E-box van de actoSTOR aan.

Aanwijzing! De spanningstoevoer van de ecoVIT/icoVIT gebeurt dan via de kabelboom van de boiler.

- Leid de kabelboom van de actoSTOR door een van de beschermde handgaten in de achterwand naar de ecoVIT/icoVIT en van daaruit naar de schakelkast.

- Steek de randstekker (3) op de printplaat van de ecoVIT/icoVIT (steekplaats X7).

Attentie! Controleer of de stekker correct is aangesloten op de steekplaats X7. Als de stekker niet goed is aangesloten, dan kan dat tot functiestoringen leiden.

• Steek de stekker voor de netaansluiting (4) op de betreffende steekplaats aan de ecoVIT/icoVIT.
• Verwijder de brug uit het kroonsteentje en verbind de NTC-leiding (violet) met de violette kabel aan het kroonsteentje (5) in de ecoVIT/icoVIT.
• Steek de stekker van de boilertemperatuurvoeler (blauwe kabel) in de witte bus (6) aan de kabelboom in de ecoVIT/icoVIT.
• Sluit de circulatiepomp, indien nodig, aan de stekker (2) in de E-box van de actoSTOR aan.

Aanwijzing! Aan de stekker (2) kan als alternatief voor de circulatiepomp een van de volgende externe accessoires aangesloten worden:

• Externe storingsmelding/bedrijfsmelding
• Extern gasventiel

De keuze van de betreffende functie gebeurt in het diagnosesysteem van de ecoVIT/icoVIT onder het diagnose-punt d.27. Af fabriek is de functie „circulatiepomp“ ingesteld. Ga voor de instelling conform de installatiehandleiding van de ecoVIT/icoVIT te werk.

- Sluit de boilerlaadpomp (toebehoren) elektrisch aan de steekplaats (X1, pomp 2) (8) op de hoofdprintplaat van de ecoVIT/icoVIT aan (zie installatiehandleiding van de ecoVIT/icoVIT).

Aanwijzing! Controleer of d.16 op „3" ingesteld is. Als dit niet het geval is, stel de parameter dan op „3" in (bij instelling „4" (zonne-energiepomp) komt het tot functiestoringen).

Aanwijzing! Via de 8-polige signaalleidingstekker (7) kan een optionele multifunctionele module 1 uit 5 (toebehoren) in de schakelkast van de eco-VIT/icoVIT aangesloten worden. Als er geen multifunc tionele module ingezet wordt, blijft de stekker ongebruikt in de schakelkast.

4.6 vrnetDIALOG

Het communicatiesysteem vrnetDIALOG is toebehoren voor de parametrering en diagnose op afstand en de foutsignalering van de cv-installatie.

Een defect van de anode of het nodige onderhoud van de bouwgroepen voor de warmwaterbereiding (zie 6.2) aan de actoSTOR wordt bij het gebruik van vrnetDIALOG via fax, e-mail of sms doorgegeven.

5 Inbedrijfname

5.1 Inbedrijfname van de installatie

Afb. 5.1 Instelling van de warmwaterlaadpomp

Af. 5.2 Ontluchting aan de drinkwaterzijde

Attentie!

De warmwaterlaadpomp (1) moet conform het vermogen van de aangesloten ecoVIT/icoVIT ingesteld worden:

• Stel de warmwaterlaadpomp (1) als volgt in:
  VKK 226, 286, 366 - Trap I
  VKK 476, 656 - Trap II
  VKO icoVIT - Trap I
• Vul de boiler aan de verwarmingszijde via de vul- en aftapkraan van de verwarmingsketel. Open hiervoor de afsluitkranen aan de boilerlaadset en vul water bij tot de vereiste waterdruk in de cv-installatie bereikt is.
• Vul de boiler aan de drinkwaterzijde (zie pagina 6).

• Neem de ecoVIT/icoVIT in gebruik.

• Neem het bovendeel van de warmte-isolatie (2) van het buizenwerk van de actoSTOR.

• Ontlucht de installatie aan de verwarmingszijde via de ontluchtingsschroeven aan het T-stuk van de boilerlaadset, aan de drinkwaterzijde via de ontluchtingsschroef (3) bovenaan in de actoSTOR.
• Controleer alle buisverbindingen op dichtheid.
• Stel de gebruikswatertemperatuur aan de ecoVIT/icoVIT in (zie paragraaf 3.2)
• Stel evt. de vrijgavetijden voor de gebruikswaterbereiding aan het regelapparaat in (VRC ..)

Aanwijzing!

Het laden van de boiler begint pas als de voorlooptemperatuur van het verwarmings-toestel 5 °C hoger liegt dan de gewenste boiler-temperatuur.

5.2 Instruering van de gebruiker

Instrueer de gebruiker over het gebruik en de werking van het toestel.

Hierbij moeten vooral de volgende maatregelen uitgevoerd worden:

• Geef hem de installatie- en bedieningshandleiding alsook de overige toestelpapieren.
• Geef de nodige aanwijzingen i.v.m. de juiste, economische instelling van de temperaturen.
• Geef tips over de noodzaak van een regelmatig onderhoud van de installatie (onderhoudscontract).
• Informeer over de serviceaanwijzing bij een nodige reparatie van de zwerfstroomanode (zie hoofdstuk 3.3).

5.3 Controle van belangrijke diagnosepunten

Voor de perfecte werking van de actoSTOR is de juiste instelling van bepaalde diagnosepunten aan de ecoVIT/icoVIT vereist.

- Gelieve de instellingen aan de hand van de volgende tabel te controleren en stel, indien nodig, de juiste waarden in.

d.16 Moet op stand „3” ingesteld zijn (fabrieksinstelling)

d.27 Functiekeuze voor bijkomende steekplaats aan de contactstrip:- Circulatiepomp (fabrieksinstelling)- Externe storingsmelding/bedrijfsmelding- Extern gasventiel

d.72 Pompnalooptijd na lading van de boiler = 60 °C

d.78 Max. voorlooptemperatuur bij boilerlading = 85 °C

6 Inspectie en onderhoud

De zwerfstroomanode verbruikt zichzelf niet. De perfecte werking is gegarandeerd zolang op het display van de ecoVIT/icoVIT geen fout weergegeven wordt.

6.2 Warmtewisselaarcircuit

Het warmtewisselaarcircuit is weinig gevoelig voor kalk. Als een vervuiling van de warmtewisselaar, de pomp of de buisleidingen de opwarmingstijden van de boiler duidelijk verlengt, dan wordt dit door een onderhoudsaanwijzing „Onderhoud - warmwaterbereiding controleren" op het display van de ecoVIT/icoVIT weergegeven. De vereiste controle van het toestel moet door een erkende installateur uitgevoerd worden.

7 Klantendienst en garantie

8 Recycling en afvoer

7 Klantendienst en garantie

7.1 Klantendienst

Vaillant NV-SA

Rue Golden Hopestraat 15

1620 Drogenbos

Tel: 02 / 334 93 52

7.2 Fabrieksgarantie

De producten van de NV Vaillant zijn gewaarborgd tegen alle materiaal- en constructiefouten voor een periode van twee jaar vanaf de datum vermeld op het aankoopfactuur dat u heel nauwkeurig dient bij te houden.

De waarborg geldt alleen onder de volgende voorwaarden :

1. Het toestel moet door een erkend gekwalificeerd vakman geplaatst worden, onder zijn volledige verantwoordelijkheid, en zal erop letten dat de normen en installatie-voorschriften nageleefd worden.
2. Het toestel moet voorzien worden van een geldig bewijs van goedkeuring door de officiele Belgische instanties.
3. Het is enkel aan de technici van de Vaillant fabriek toegelaten om herstellingen of wijzigingen aan het toestel onder garantie uit te voeren, opdat de waarborg van toepassing zou blijven.

De originele onderdelen moeten in het Vaillant-toestel gemonteerd zijn, zoniet wordt de waarborg geannuleerd.

1. Teneinde de waarborg te laten gelden, moet u ons de garantiekaart volledig ingevuld, ondertekend en gefrankeerd terugzenden binnen de veertien dagen na de installatie!

De waarborg wordt niet toegekend indien de slechte werking van het toestel het gevolg is van een slechte regeling, door het gebruik van een niet overeenkomstige energie, een verkeerde of gebrekkige installatie, de niet-naleving van de gebruiksaanwijzing die bij het toestel gevoegd is, door het niet opvolgen van de normen betreffende de installatie-ävoorschriften, het type van lokaal of verluchting, verwaarlozing, overbelasting, bevriezing, elke normale slijtage of elke handeling van overmacht. In dit geval zullen onze prestaties en de geleverde onderdelen aangerekend worden. Bij facturatie, opgesteld volgens de algemene voorwaarden van de naverkoop-dienst, wordt deze steeds opgemaakt op de naam van de persoon die de oproep heeft verricht en/of de naam van de persoon bij wie het werk is uitgevoerd, behoudens voorafgaand schriftelijk akkoord van een derde persoon (bv. huurder, eigenaar, syndic, enz.) die deze factuur uitdrukkelijk ten zijne laste neemt. Het factuurbedrag zal contant betaald moeten worden aan de fabrieks-technicus die het werk heeft uitgevoerd.

Het herstellen of vervangen van onderdelen tijdens de garantieperiode heeft geen verlenging van de waarborg tot gevolg. De toekenning van garantie sluit elke betaling van schadevergoeding uit en dit tot voor om het even welke reden ze ook gevraagd wordt.

Voor elk verschil, zijn enkel de Tribunalen van het district waar de hoofdzetel van de vennootschap gevestigd is, bevoegd.

8 Recycling en afvoer

8.1 Toestel

Bij alle Vaillant-producten wordt met recycling en af voer reeds in de productontwikkeling rekening gehouden. Hier worden door de Vaillant-fabrieksnormen strenge voorwaarden vastgelegd.

Bij de keuze van de materialen wordt rekening gehouden met de herbruikbaarheid van de stoffen alsook de demonteer- en scheidbaarheid van materialen en bouw-groepen alsook de milieu- en gezondheidsgevaren bij de recycling en de (niet altijd vermijdbare) afvoer van niet-recycleerbare reststoffen.

Uw boiler bestaat voor ca. 92 % uit metallisch materiaal dat in staal- en hoogovenbedrijven opnieuw ingesmolten kan worden en daardoor bijna onbeperkt herbruikbaar is. De gebruikte kunststoffen zijn gemarkeerd, zodat een sortering en fractionering van de materialen voor het latere recycleren voorbereid is.

8.2 Verpakking

Vaillant heeft de transportverpakking van de toestellen tot op het noodzakelijke gereduceerd. Bij de keuze van de verpakkingsmaterialen wordt consequent op de mogelijke herbruikbaarheid gelet.

De hoogwaardige kartonnen verpakkingen zijn al lang een gegeerde secundaire grondstof van de karton- en papierindustrie.

Het gebruikte EPS (piepschuim®) is vereist voor de bescherming van de producten tijdens het transport. EPS is 100 % recycleerbaar en vrij van CFK's. Er worden ook recycleerbare foliën en omsnoeringsbanden gebruikt. De houten delen bestaan uit onbehandeld hout.

actoSTOR VIH - K 300 met	VKK 226 VK	K 286 VKK 3	66 VKK 476	VKK 656 Eenheid
Nominale inhoud 150 150 150 150 l
Nominale verwarmingsmiddelstroom 2,3 2,3 2,3	2,3 2,3 m3/h
Drukverlies bij nominale verwarmingsmiddel-stroom	300 300 300	300 300 mbar
Permanent vermogen ( sp = 10/45 °C , verw = 75/60 °C; 2,3 m3/h )	24,2	27,0	34,4	45,5	60,2	kW
	602	672	856	1078	1498	l/h
Vermogenskengetal volgens DIN 4708 bij sp = 60 °C	5,5	6,0	6,3	7,5	10	NL
Uitgangsvermogen warm water	312	317	322	362	419	l/10 min
Specifieke doorstroming (D-waarde)	34,0	36,0	37,0	38,0	51,5	l/min
Energieverbruik stand-by ( Δ = 40 K )	1,47	1,47	1,47	1,47	1,47	kWh/d
Toeg. bedrijfsoverdruk voor warm water	10	10	10	10	10	bar
Max. toeg. bedrijfsoverdruk voor verwarmings-kring	4	4	4	4	4	bar
Max. toeg. warmwatertemperatuur	85	85	85	85	85	°C
Max. verwarmingsmiddeltemperatuur (SWT)	90	90	90	90	90	°C
Leeggewicht	90	90	90	90	90	kg
Totaal gewicht - in gevulde toestand	245	245	245	245	245	kg
Verwarmingsvoor- en terugloop vlakdichtende verbinding met wartelmoer	G1	G1	G1	G1	G1	Schroefdraad
Koud- en warmwateraansluiting vlakdichtende verbinding met wartelmoer	G1	G1	G1	G1	G1	Schroefdraad
Circulatieaansluiting klemschroefverbinding voor toebehoren ZL-pomp resp.	G3/4	G3/4	G3/4	G3/4	G3/4	Schroefdraad
Toestelbuitenmaat Hoogte	1221	1221	1221	1221	1221	mm
Breedte	570	570	570	570	570	mm
Diepte	691	691	691	691	691	mm

actoSTOR VIH - K 300 met	VKO 246 - 14 kW VKO 246 - 18 kW VKO		246 - 23 kW Eenheid
Nominale inhoud 150 150 150 l
Nominale verwarmingsmiddelstroom 2,3 2,3 2,3 m3/h
Drukverlies bij nominale verwarmingsmiddel-stroom	300 300 300 mbar
Permanent vermogen ( sp = 10/45 °C , verw = 75/60 °C; 2,3 m3/h )	14,1 18,2 23,5 kW
	346 447 577	l/h
Vermogenskengetal volgens DIN 4708 bij sp = 60 °C	3,5 4,2	5,0	NL
Uitgangsvermogen warm water	251	273	297	l/10 min
Specifieke doorstroming (D-waarde)	25,0	29,0	33,0	l/min
Energieverbruik stand-by ( Δ = 40 K )	1,47	1,47 1,47	kWh/d
Toeg. bedrijfsoverdruk voor warm water	10	10	10	bar
Max. toeg. bedrijfsoverdruk voor verwarmings-kring	4	4	4	bar
Max. toeg. warmwatertemperatuur	85	85	85	°C
Max. verwarmingsmiddeltemperatuur (SWT)	90	90	90	°C
Leeggewicht	90	90	90	kg
Totaal gewicht - in gevulde toestand	245	245 245 kg
Verwarmingsvoor- en terugloop vlakdichtende verbinding met wartelmoer	G1	G1	G1	Schroefdraad
Koud- en warmwateraansluiting vlakdichtende verbinding met wartelmoer	G1	G1	G1	Schroefdraad
Circulatieaansluiting klemschroefverbinding voor toebehoren ZL-pomp resp.	G3/4	G3/4	G3/4	Schroefdraad
Toestelbuitenmaat Hoogte	1221 1221 1221 mm
Breedte	570	570 570	mm
Diepte	691	691 691	mm
