Type apparaat	Kokend- en warmwatervoorziening (combi)
Merk	Quooker
Model	FUSION COMBI PLUS E
Vermogen	2200 W
Spanning	230 V
Inhoud reservoir	7 liter
Opwarmtijd (van koud naar kokend)	ca. 20 minuten
Stand-by verbruik	10 W
Afmetingen reservoir (h x diameter)	47 cm x 20 cm
Minimale waterleidingdruk	200 kPa (2 bar)
Maximale waterleidingdruk	600 kPa (6 bar)
Maximale werkdruk	800 kPa (8 bar)
Waterfilter	HiTAC® (High Temperature Activated Carbon)
Temperatuurregeling warm water	Thermostatisch mengventiel (instelbaar)
Veiligheid	Maximale temperatuurbeveiliging, overdrukventiel (800 kPa)
Garantietermijn	2 jaar
Onderhoudsfrequentie reservoir	Eens per 5 jaar (afhankelijk van waterkwaliteit)
Kraanopties	Nordic kokend-waterkraan (32 mm gat) OF Fusion mengkraan (35 mm gat)
Inclusief	Reservoir, kraan, inlaatcombinatie, mengventiel, installatiehandleiding
Geschikt voor	Aansluiting op koudwaterleiding en geaard stopcontact

Veelgestelde vragen - FUSION COMBI PLUS E Quooker

Hoe werkt de Quooker COMBI+ E?

De Quooker COMBI+ E is een combinatie van een kokendwater- en warmwatertoestel. Het reservoir wordt vacuüm geïsoleerd en houdt water op 110°C. Bij gebruik wordt het reservoir aangevuld met koud water en weer opgewarmd. Het mengventiel mengt warmwaterleidingwater met kokend water om een constante temperatuur te leveren.

Hoe lang duurt het voordat het water weer kokend is na een volledige tap?

Als de volledige 7 liter in één keer wordt gebruikt, duurt het ongeveer 20 minuten voordat het water weer op temperatuur is.

Welke waterdruk is vereist voor installatie?

De waterleidingdruk moet tussen 200 kPa (2 bar) en 600 kPa (6 bar) liggen. De maximale werkdruk is 800 kPa (8 bar).

Hoe vaak moet het reservoir worden onderhouden?

Gemiddeld eens per 5 jaar, afhankelijk van de waterhardheid. Bij meer dan 10°dH kan dit eerder nodig zijn. Tijdens onderhoud wordt kalk gespoeld en het HiTAC®-filter vervangen.

Wat is het stand-by verbruik van de Quooker?

Het stand-by verbruik is slechts 10 W, wat het energiezuinig maakt.

Kan de Quooker worden aangesloten op een waterontharder?

Nee, de Quooker mag niet worden aangesloten op een omgekeerde osmose installatie of een waterontharder met pH-verlagende werking. Dit kan schade veroorzaken.

Welke kranen zijn beschikbaar voor dit model?

Het model wordt geleverd met een Nordic kokend-waterkraan (33 mm gat) of een Fusion mengkraan (35 mm gat). Beide hebben een lichtring die waarschuwt voor kokend water.

Hoe wordt de warmwatertemperatuur ingesteld?

De gewenste warmwatertemperatuur wordt ingesteld met de knop op het mengventiel. Het ventiel mengt water uit de warmwaterleiding met Quooker-water tot de ingestelde temperatuur.

Wat moet ik doen bij een defect netsnoer?

Het netsnoer mag alleen worden vervangen door de fabrikant, zijn serviceagent of een gekwalificeerd persoon om gevaar te voorkomen.

Hoe ontlucht ik het reservoir bij eerste gebruik?

Open de kokendwaterkraan, draai de hoofdkraan en de stopkraan open, spoel enkele minuten door tot het water helder is. Zet daarna de Quooker aan en spoel eenmaal de volledige inhoud door.

GEBRUIKSAANWIJZING FUSION COMBI PLUS E Quooker

Installatiehandleiding COMBI+ E

Lees voor het installeren eerst deze handleiding

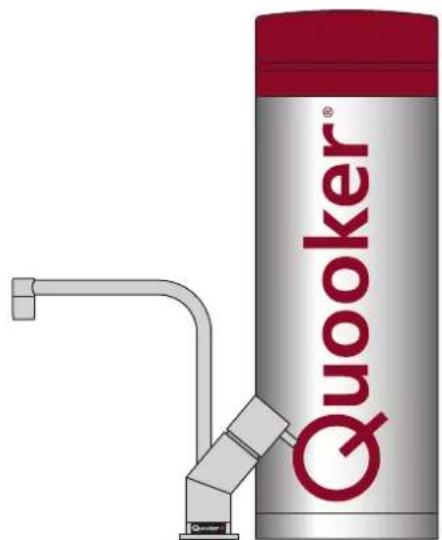

De werking van de Quooker COMBI+ E

De Quooker COMBI+ E is een kokend- en warmwatervoorziening die bestaat uit een inlaatcombinatie, een reservoir, een mengventiel en een Nordic kokendwater-kraan of een Fusion kraan. Het reservoir is vacuumgeïsoleerd en hierin wordt het water, dat vanaf de koudwaterleiding het reservoir binnenstroomt, op een temperatuur van 110°C bewaard. Wanneer Quooker-water wordt gebruikt, wordt het reservoir aangevuld met koud leidingwater, dat vervolgens opgewarmd wordt. Als de inhoud (7 liter) aan kokend water in een keer wordt gebruikt, duurt het ca. 20 minuten voordat het water weer warm is. Het Quooker-water dat uit de Nordic kokend-water-kraan of Fusion kraan stroomt, is gezuiverd door het HiTAC®-waterfilter in het reservoir.

Om de levensduur van het filter te verlengen, wordt het Quooker-water dat gebruikt wordt voor warm water niet gefilterd. Naast kokend water levert de COMBI+ E ook direct warm water. Het meng ventiel dat aan de warmwaterleiding wordt gemonteerd, zorgt voor een constante uitstroomtemperatuur van warm water door het water uit de warmwaterleiding te mengen met kokend water uit de Quooker. De gewenste uitstroom temperatuur is in te stellen met de knop op het mengventiel. Als het water in de warmwaterleiding is afgekoeld zal het mengventiel het water mengen met Quooker-water totdat de ingestelde temperatuur is bereikt. Naarmate het water in de warmwaterleiding warmer wordt zal er steeds minder Quooker-water nodig zijn om deze temperatuur te bereiken. Wanneer het water van de warmwater leiding de ingestelde temperatuur bereikt, stopt de toevoer van Quooker-water.

De gekartelde knop van de kraan licht op om de gebruiker te attenderen op kokend water. Om gebruiksveiligheid te waarborgen is de Nordic kokend-waterkraan in hoogte verstelbaar en zijn de kranen goed geïsoleerd. Ondanks alle veiligheidsvoorzieningen dient de gebruiker van het Quooker-systeem rekening te houden met de gevaren van het gebruik van kokend water in het algemeen. Laat daarom kinderen niet zonder toezicht de kraan gebruiken en licht personen, die onbekend zijn met het apparaat, in over de gebruikswijze.

Installatie, onderhoud en garantie

Voor de installatie van de Quooker zijn aansluitmogelijkheden op de waterleiding en het lichtnet noodzakelijk. De Quooker wordt geleverd met een handige aansluitset (inclusief de benodigde inlaatcombinatie) voor een probleemloze installatie. Het is niet toegestaan de Quooker aan te sluiten op een omgekeerde osmose installatie of een waterontharder met een pH-verlagende werking.

Eens per gemiddeld vijf jaar, afhankelijk van de kwaliteit van het water in uw omgeving, moet onderhoud aan het reservoir gepleegd worden. In gebieden met meer kalk dan gemiddeld (boven de 10°dH) moet dit onderhoud meestal eerder uitgevoerd worden. Kalk wordt dan uit het reservoir gespoeld en het HiTAC®-waterfilter kan worden vervangen.

De garantietermijn bedraagt twee jaar, volgens onze algemene voorwaarden.

Technische specificaties

Reservoir	COMBI+ E
Spanning	230 V
Vermogen*	2200 W
Inhoud	7 liter
Opwarmtijd*	20 minuten
Stand-by verbruik*	10 W
Reservoir hoogte	47 cm
Reservoir diameter	20 cm
Min. waterleidingdruk	200 kPa (2 bar)
Max. waterleidingdruk	600 kPa (6 bar)
Max. werkdruk	800 kPa (8 bar)
Hoeveelheid 40°C	onbeperkt
Hoeveelheid 60°C	onbeperkt
Temperatuur regeling	thermostatisch
Ophangbeugel leverbaar	ja
Beveiliging	- maximaal temperatuur
	- overdrukventiel 800 kPa (8 bar)
HiTAC®-waterfilter	High Temperature Activated Carbon

*Deze waarden zijn gemiddelden.

Kraan	Nordic kokend-water-kraan	Fusion en mengkraan
Kraangat	32 mm	35 mm
Aanbevolen temperatuur
mengwater	-	60°C
Rozet leverbaar	ja	ja

Inhoud van de verpakking

1. COMBI+ E reservoir

2. Nordic kokend-water-kraan, fiberring(en), centreerring, stalen ring, messing schroefring en twee schroeven of Fusion kraan, fiberring(en), hoef-ijzervormig klemdeel, aantrekmoer, kunststof driehoek en twee slangzeefjes

3. Quooker-inlaatcombinatie, Quooker-boortap, fiberring(en), pvc-nippel en afvoerslang

4. Mengventiel

5. T-stuk, koppelstuk incl. verloopstuk 15-12 mm, knelring 15 mm en verloopsok - Installatiehandleiding, garantiebewijs en 'Wenken voor het gebruik'

Overzicht Nordic kraan installatie

Aangeraden wordt de volgende installatievolgorde aan te houden:

A. Gat boren
B1. Nordic kraan monteren
C. Water aansluiten
D. Afvoer aansluiten
E1. Reservoir aansluiten Nordic kraan

LET OP! Houd er bij installatie rekening mee dat het reservoir, de inlaatcombinatie, het mengventiel en het stopcontact goed bereikbaar zijn voor service.

Zie voor het overzicht Fusion kraan installatie de volgende pagina.

Overzicht Fusion kraan installatie

Aangeraden wordt de volgende installatievolgorde aan te houden:

A. Gat boren
B2. Fusion kraan monteren
C. Water aansluiten
D. Afvoer aansluiten
E2. Reservoir aansluiten Fusion kraan

LET OP! Houd er bij installatie rekening mee dat het reservoir, de inlaatcombinatie, het mengventiel en het stopcontact goed bereikbaar zijn voor service.

A

Gat boren

• LET OP! De gatmaat voor de Nordic kokend-water-kraan is 32 mm, voor de Fusion kraan 35 mm.
• Zie voor het boren van het gat voor de Fusion kraan stap 3.
• De Nordic kokend-water-kraan kan het beste bij een hoek van de spoelbak(ken) geplaatst worden.
• LET OP! De kraanuitloop van de Nordic kokend-water-kraan moet vrij omhoog en omlaag bewogen kunnen worden. Wanneer de uitloop in zijn laagste stand staat, steekt deze ca. 25 cm onder het aanrechtblad uit. Houd hier rekening mee bij plaatsing van de inlaatcombinatie, stopcontacten en dergelijke.

1 Bepaal positie Nordic kraan

Bepaal – aan de hand van de afmetingen van de spoelbak en de positie van de mengkraan – de positie voor de Nordic kokend-water-kraan.

2 Gat boren voor Nordic kraan

Boor een gat van 32 mm. Gebruik een boor die geschikt is voor het desbetreffende materiaal. Let hierbij op de reikwijdte van de uitloop van de Nordic kokend-water-kraan vanaf het hart van het kraangat.

Maak, als er sprake is van een gat van 35 mm of groter, gebruik van de mee-geleverde centreerring.

3 Gat boren voor Fusion kraan

Bepaal de plaats voor de Fusion kraan en boor hier een gat van 35 mm.

Gebruik een boor die geschikt is voor het desbetreffende materiaal. Let hierbij op de reikwijdte van de uitloop van de Fusion kraan vanaf het hart van het kraangat.

B ₁

Nordic kraan monteren

- LET OP! De kokendwaterslang heeft een totale lengte van 70 cm. Bij plaatsing van het reservoir moet er rekening mee gehouden worden dat de Nordic kokend-water-kraan vrij omhoog en omlaag moet kunnen bewegen. De slang mag dus niet strak staan! Een verlengslang is leverbaar, maar normaal gesproken niet nodig.

1 Kraan door aanrecht

Duw de kraan door het gat in het aan- recht.

2 Messing moer aandraaien

ZetZet de kraan in de gewenste stand en plaats de stalen ring om de draadbus. Draai vervolgens de messing schroefring vast.

3 Schroeven aandraaien

Borg de kraan vervolgens door de schroeven in de schroefring vast te draaien.

B₂

Fusion kraan monteren

1 Kraan door aanrecht

Duw de kraan door het gat in het aan- recht.

2 Kraan vastzetten

Plaats het hoefijzervormig klemdeel om de slangen. Draai de aantrekmoer op het draadeind. Draai de kraan zodat het Quooker-logo recht naar de gebruiker staat. De bedieningshendel staat in de koude stand evenwijdig aan de rand van het aanrechtblad. Draai de aantrekmoer nu stevig aan met een pijpsleutel, dopsleutel of steeksleutel.

3 Bij dun aanrecht

Gebruik bij een dun aanrechtblad de meegeleverde kunststof driehoek.

C

Water aansluiten

• LET OP! De Quooker werkt onder waterleidingdruk en moet daarom altijd met de meegeleverde inlaatcombinatie op de waterleiding gemonteerd worden.
• De Nordic kokend-water-kraan of de Fusion kraan moet volgens de ter plaatse geldende voorschriften worden aangesloten.
• Plaats de inlaatcombinatie op zodanige hoogte dat er een zo groot mogelijk hoogteverschil is naar de afvoer. Dit in verband met het weglopen van het expansiewater (zie de afbeelding bij stap D4).

1 T-stuk monteren

Zet de hoofdkraan dicht. Monteer het T-stuk op de koudwaterleiding (∅ 15 mm). Sluit de koudwaterslang van de mengkraan of van de Fusion kraan aan op het T-stuk met het slangzeefje.

2 Inlaatcombina- tie monteren

Monteer de inlaatcombinatie met een koperen buis (Ø 15 mm) op het T-stuk. Sluit de verloopsok aan op de inlaat-combinatie met bijge leverde fiberring.

3 Koppelstuk monteren

Monteer de koppeling op de warmwaterleiding. Verwissel in geval van een 15 mm pijp het verloopstuk 15-12 mm in de koppeling voor de knelring 15 mm.

4 Mengventiel monteren

Sluit het mengventiel aan op de koppeling. Sluit de warmwaterslang van de mengkraan of van de Fusion kraan aan op het mengventiel met het slangzeefje.

D

Afvoer aansluiten

Het water in het Quooker-reservoir zet uit doordat het opwarmt. Hierdoor neemt de druk in het reservoir toe met als voordeel dat de temperatuur van het water boven het kookpunt uitstijgt en het water al kokend de kraan verlaat. Tijdens het opwarmen loost de inlaatcombinatie expansiewater, dat via de meegeleverde afvoerslang in de afvoer terecht komt. Met het eveneens meegeleverde boorsetje kan de aansluiting voor de slang op de afvoerbuis gemaakt worden. Maak het hoogteverschil tussen de inlaatcombinatie en de aansluiting voor de afvoerslang zo groot mogelijk, zodat er geen afvoerwater uit de trechter van de inlaatcombinatie terug kan stromen.

1 Gat boren

Boor met de meegeleverde boortap in één keer een gat met schroefdraad in de grijze pvc afvoerleiding. Doe dit langzaam, zodat het pvc niet smelt. Draai linksom terug om de schroefdraad te behouden.

2 Nippel indraaien

Probeer eerst de nippel in het gat te draaien alvorens deze definitief met pvc-lijm wordt vastgezet.

3 Slang aan afvoer

Schuif de afvoerslang over de pvc-nippel heen en blaas door de slang om er zeker van te zijn dat de slang doorlaat.

4 Slang aan inlaatcombinatie

Sluit het andere uiteinde van de slang aan op de trechter van de inlaatcombinatie. Maak een bocht zoals in afb. 4 opdat een waterslot ontstaat dat stank uit de afvoerleiding tegenhoudt. Wanneer het reservoir opwarmt druppelt er water uit de trechter van de inlaatcombinatie. Deze trechter moet in verbinding staan met de atmosfeer om drukopbouw te voorkomen.

E ₁

Reservoir aansluiten Nordic kraan

• Het Quooker-reservoir is voorzien van een netsnoer met geaarde stekker.
• De Nordic kokend-water-kraan is voorzien van een lichtring. Deze geeft aan of het verwarmingselement al dan niet opwarmt. Daarnaast licht de ring op bij aanraking om ervoor te waarschuwen dat het om kokend water gaat.
• Als het netsnoer beschadigd is, moet deze door de fabrikant, zijn agentschap of een gekwalificeerd persoon vervangen worden om gevaar te voorkomen.
• De 'Q' bovenop de kap is de aan/uit schakelaar.

1 Reservoir en kraan aansluiten

Zet het Quooker-reservoir op zijn plaats en sluit de slangen aan. De aansluitingen zijn voorzien van knelkoppelingen, er hoeft dus geen pakking tussen. Monteer de kraanslang met de ring op de aansluiting bovenop het reservoir.

2 Elektrisch aansluiten

Steek de plug in het daarvoor bestemde gat aan de achterkant van de kap. Sluit het reservoir aan op een geaard stopcontact en schakel het pas in als het reservoir met water gevuld is.

3 Reservoir vullen

Zet de Nordic kraan open. Draai nu de hoofdkraan en de stopkraan van de inlaatcombinatie open. Controleer op lekkage. Spoel de Quooker enkele minuten door totdat het water helder is. Eerst zal er wat zwart water uitstromen. Dit is actieve koolstof uit het filter en is onschadelijk.

4 Aanzetten

Zet de Quooker aan. Nadat het water is opgewarmd moet voor gebruik éénmaal de gehele inhoud aan Quooker-water doorgespoeld worden.

E₂

Reservoir aansluiten Fusion kraan

• Het Quooker-reservoir is voorzien van een netsnoer met geaarde stekker.
• De Fusion kraan is voorzien van een lichtring. Deze geeft aan of het verwarmingselement al dan niet opwarmt. Daarnaast licht de ring op bij aanraking om ervoor te waarschuwen dat het om kokend water gaat.
• Als het netsnoer beschadigd is, moet deze door de fabrikant, zijn agentschap of een gekwalificeerd persoon vervangen worden om gevaar te voorkomen.
• De 'Q' bovenop de kap is de aan/uit schakelaar.

1 Reservoir en kraan aansluiten

Zet het Quooker-reservoir op zijn plaats en sluit de slangen aan. De aansluitingen zijn voorzien van knelkoppelingen, er hoeft dus geen pakking tussen. Monteer de kraanslang met de ring op de aansluiting bovenop het reservoir.

2 Elektrisch aansluiten

Steek de plug in het daarvoor bestemde gat aan de achterkant van de kap. Sluit het reservoir aan op een geaard stopcontact en schakel het pas in als het reservoir met water gevuld is.

3 Reservoir vullen

Zet de kokend-water-knop open. Draai nu de hoofdkraan en de stopkraan van de inlaatcombinatie open. Controleer op lekkage. Spoel de Quooker enkele minuten door totdat het water helder is. Eerst zal er wat zwart water uitstromen. Dit is actieve koolstof uit het filter en is onschadelijk.

4 Aanzetten

Zet de Quooker aan. Nadat het water is opgewarmd moet voor gebruik éénmaal de gehele inhoud aan Quooker-water doorgespoeld worden.

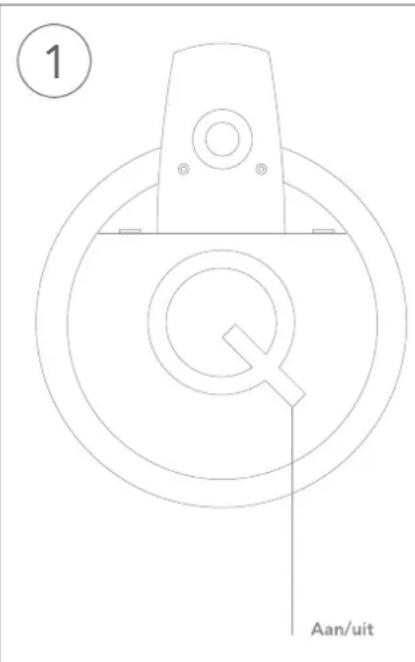

Zet de Quooker uit met de aan/uit schakelaar bovenop de kap. Laat de stekker in het stopcontact.

2 Leeg laten stromen

Draai de kokend-water-kraan of de kokend-water knop van de Fusion kraan open en sluit deze weer als het water koud is. Let op! Het water is in het begin zeer heet.

3 Afsluiten

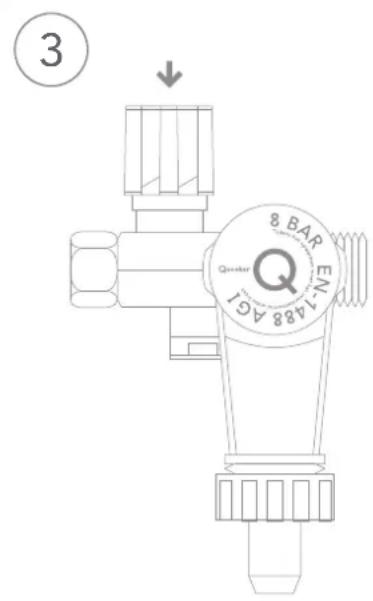

Draai de hoofdkraan of de stopkraan van de inlaatcombinatie dicht. Controleer of de druk van de Quooker af is door de kokend-water-kraan of de kokend-waterknop van de Fusion kraan weer open te draaien. Als het goed is komt er nu geen water meer uit.

4 Losmaken

Koppel de slangen los en trek de plug uit de kap. Trek de stekker uit het stopcontact. Laat het apparaat boven de gootsteen leegstromen.

Conformiteitsverklaring

Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Nederland) verklaart hierbij op eigen verantwoordelijkheid dat de producten Quooker COMBI E en COMBI+ E zijn gefabriceerd volgens de voorschriften in de volgende richtlijnen:

en overeenkomstig de volgende normen zijn:

EN60335-1:2002 + A1:2004 + A11:2004 + A2:2006 + A12:2006 + A13:2008 +

A14:2010 + A15:2011

EN60335-2-21:2003 + A1: 2005 + A2:2008 + A12: 2012

EN60335-2-15:2002 + A1: 2005 + A2:2008 + A11:20012 (partly).

EN62233:2008 (Electromagnetic Fields)

Het apparaat is niet bedoeld om gebruikt te worden door personen (inclusief kinderen) met verminderde fysieke, sensorische, of verstandelijke vermogens (KEMAKEUR).

Nederland, Ridderkerk, 28-11-2014
