Therma V H12SN - Waterpomp LG - Gratis gebruiksaanwijzing en handleiding

Type product	Waterpomp (warmtepompboiler)
Merk	LG
Model	Therma V H12SN
Afmetingen (H x B x D)	850 x 600 x 650 mm
Gewicht	80 kg
Stroomvoorziening	230 V / 50 Hz
Elektrisch vermogen	2,0 kW
Verwarmingscapaciteit	12 kW
COP (nominaal)	3,5
Koelmiddel	R32
Geluidsniveau	48 dB(A)
Wateraansluiting	3/4" BSP
Max. watertemperatuur	65 °C
Omgevingstemperatuur (min/max)	-10 °C / 45 °C
IP-waarde	IPX4
Functies	Automatische ontluchting, antivriesbeveiliging, timer, foutdiagnose
Onderhoud	Filter reinigen om de 6 maanden, jaarlijkse controle door vakman
Veiligheid	Oververhittingsbeveiliging, drukschakelaar, lekstroombeveiliging
Reparatie en onderdelen	Originele LG-onderdelen beschikbaar, reparatiehandleiding inbegrepen

Veelgestelde vragen - Therma V H12SN LG

Hoe sluit ik de Therma V H12SN waterpomp aan op het waternet?

De aansluiting gebeurt via een 3/4" BSP-aansluiting. Zorg dat de watertoevoer is afgesloten en gebruik teflontape op de schroefdraad. Raadpleeg de installatiehandleiding voor de exacte stappen.

Wat moet ik doen als de pomp niet start?

Controleer eerst de stroomtoevoer en de zekering. Controleer of de thermostatische regelaar op de juiste temperatuur staat. Als het probleem aanhoudt, reset het apparaat door de stroom 10 minuten uit te schakelen.

Hoe vaak moet ik het filter reinigen?

Het filter moet elke 6 maanden worden gereinigd om optimale prestaties te garanderen. Verwijder het filter, spoel het met water en plaats het terug.

Wat is het maximale waterdebiet?

Het maximale waterdebiet is 12 liter per minuut bij een druk van 3 bar.

Kan ik de pomp buiten installeren?

Ja, de pomp is geschikt voor buitengebruik tot een omgevingstemperatuur van -10 °C. Zorg voor voldoende ventilatie en bescherming tegen directe regen.

Wat betekent de foutcode E1 op het display?

Foutcode E1 duidt op een storing in de temperatuursensor. Schakel de pomp uit en neem contact op met de klantenservice of een erkend installateur.

Is de pomp voorzien van een antivriesbeveiliging?

Ja, de Therma V H12SN heeft een ingebouwde antivriesbeveiliging die automatisch activeert wanneer de watertemperatuur onder een bepaalde drempel zakt.

Hoe stel ik de timer in?

Druk op de timer-knop op het bedieningspaneel. Stel de gewenste start- en stoptijd in. Bevestig met OK. De pomp zal dan alleen op die tijden werken.

Wat is de garantieperiode?

LG biedt standaard 2 jaar garantie op de Therma V H12SN. Bij registratie van het product kan de garantie worden verlengd tot 5 jaar.

Waar vind ik de handleiding voor dit apparaat?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden en printen. Ook kunt u een vertaalde versie aanvragen via het formulier op de website.

GEBRUIKSAANWIJZING Therma V H12SN LG

Lucht-Water warmtepomp Gebruikershandleiding

Modellen: serie H09SNEH12SNEH14SNE

Geachte eigenaar Dank u voor de aanschaf van de lucht-water warmtepomp. Uw beste keus garandeert dat u goede prestaties en service krijgt om uw leven comfortabel en prettig te maken.

BELANGRIJK

• Lees deze handleiding zorgvuldig door voordat u dit kameraircosysteem installeert en bedient.
• Bewaar deze handleiding na lezing zorgvuldig voor later gebruik. Gebruikers

INHOUD

Veiligheidsmaatregelen ....3

Inleiding tot het product ......6

Instructie voor de eigenaar ....8

Werken met de thermostaat......24

Onderhoud en service....27

BELANGRIJKE GEGEVENS

Noteer hier de naam en de nummers van het model en de serie:

Model nr.

Serienr.

Deze gegevens staan op een label aan de zijkant van elk apparaat.

Naam van de dealer

Datum van aankoop

Niet uw ontvangstbewijs en/of de aankoopnota op deze pagina vast voor het geval u deze in verband met een aanspraak op garantie moet overleggen.

LEES DEZE HANDLEIDING ZORGVULDIG DOOR

In deze handleiding vindt u tal van nuttige wenken voor een correct gebruik en onderhoud van uw airco. Een beetje aandacht en zorg van uw kant kan u gedurende de hele levensduur van uw aircosysteem veel tijd en geld besparen. In het overzicht van tips voor het oplossen van problemen kunt u in veel gevallen het antwoord op uw vragen vinden. Lees altijd eerst onze tips voor het oplossen van problemen. Waarschijnlijk hoeft u dan geen service in te roepen.

LET OP

• Bel een erkende servicetechnicus voor een reparatie of onderhoud van dit apparaat.
• Bel een erkende installateur voor het installeren van dit apparaat.
• Het aircosysteem mag zonder toezicht van een volwassene niet door kinderen en minder valide personen worden bediend.
• Voorkom dat kinderen met het aircosysteem spelen.
• De netvoedingskabel van het aircosysteem mag alleen met gebruikmaking van originele vervangingsonderdelen door een bevoegde elektromonteur worden vervangen.
• De installatiewerkzaamheden mogen uitsluitend door erkende, vaktechnisch geschoolde monteurs worden uitgevoerd in overeenstemming met de officiële KEMA-voorschriften.

Veiligheidsmaatregelen

Houd u aan de volgende aanwijzingen om persoonlijk letsel van u of anderen en beschadiging van de apparatuur te voorkomen.

Besturingsfouten door het negeren van de aanwijzingen kunnen de apparatuur beschadigen.

De ernst hiervan wordt uitgedrukt door de volgende pictogrammen.

WAARSCHUWING

Dit symbool duidt de mogelijkheid van letsel of schade aan.

LET OP

Dit symbool duidt de mogelijkheid van letsel of schade aan.

WAARSCHUWING

Dit apparaat moet altijd geaard worden.

- Het risico bestaat op elektrische schokken

Roep voor elektrische installatie- of reparatiewerkzaamheden de hulp in van de dealer, de leverancier, een deskundige elektromonteur of een erkend elektrotechnisch installatiebureau. Haal het product niet zelf uit elkaar en repareer het niet zelf.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Gebruik een stroomonderbreker of zekering van de juiste waarde.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Installeer het aircosysteem niet in een bouwvallige structuur. Zorg ervoor dat het installatiegebied niet met de tijd verslechtert.

- Dit kan tot gevolg hebben dat het product valt.

Zorg ervoor dat u de koelvloeistof die gebruikt wordt, controleert. Lees het label op het product.

- Onjuiste koelvloeistoffen kunnen verhinderen dat de eenheid goed werkt.

Zet geen verwarming of andere verwarmingsapparaten bij het stroomsnoer.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

Gebruik geen defecte of te laag gewaardeerde stroomverbreker. Gebruik de juist gemeten circuitbreker en zekering.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Aard het product altijd zoals in het bedradingsdiagram. Sluit de aardedraad niet aan op staven die contact hebben met gasslangen of waterslangen of met de bedrading van de aarde van de telefoon.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Vervang of verleng de netvoedingskabel niet. Als de stroomkabel of het snoer gekrast is of het omhulsel is er af of dit is niet van goede kwaliteit, moet dit vervangen worden.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Installeer nooit de eenheid buiten op een bewegende basis of een plek waar deze kan vallen.

- De vallende eenheid buiten kan schade of letsel veroorzaken of zelfs de dood van een persoon tot gevolg hebben.

Gebruik geen stroomsnoer, een stekker of losse sok die beschadigd is.

- Dit kan anders zorgen voor brand of een elektrische schok.

Voorkom dat de elektrische onderdelen van het aircosysteem nat worden. Installeer de eenheid niet bij waterbronnen.

- Er bestaat risico op brand, het niet functioneren van het product of elektrische schokken.

Gebruik geen stekkerdoos met veel stopcontacten. Gebruik dit apparaat op een eigen stroomonderbreker.

- Anders kan dit elektrische schokken of brand veroorzaken.

Zet het paneel en de afdekplaat van de schakelkast stevig vast.

- Er bestaat risico op elektrische schokken door stof, water en dergelijke.

Voor installatie, verwijdering of herinstallatie moet u altijd contact opnemen met een erkend servicecentrum.

- Daardoor kunt u brand-, schok- en explosiegevaar en persoonlijk letsel voorkomen.

Wanneer het product in contact komt met water (door lekkage of onderdompeling) moet u contact opnemen met een erkend servicecentrum voordat u het opnieuw gebruikt.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Raak het product in geen geval aan, werk er niet mee of repareer het niet met natte handen.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Sla geen ontvlambaar gas of brandbare materialen op in de buurt van het product.

- Er bestaat risico op brand.

De bedradingsaansluitingen binnen/buiten moeten goed vastzitten en de kabel moet goed geleid worden, zodat er geen kracht is die de kabel van de aansluitpunten trekt.

- Onjuiste of losse aansluitingen kunnen hitte genereren of ook brand veroorzaken.

Doe de verpakkingsmaterialen veilig weg. Het gaat hierbij om schroeven, nagels, batterijen, gebroken dingen et cetera na installatie of service en scheur de plastic verpakkingszakken dan open en gooi ze weg.

- Kinderen kunnen ermee gaan spelen en dit kan voor letsel zorgen.

Zorg ervoor dat de stekker van de stroomkabel niet vuil, los of gebroken is en steek de stekker alleen volledig in.

- Vuile, losse of gebroken stroomstekker kan leiden tot elektrische schokken of brand.

In een eenheid binnen levert de stapcondensator elektriciteit van een hoog voltage naar de elektrische componenten. Zorg ervoor de condensator volledig te ontladen voordat u reparatiewerk onderneemt.

- Een geladen condensator kan elektrische schokken veroorzaken.

Wanneer u de eenheid installeert, gebruik dan de installatiekit die bij dit product geleverd wordt.

- Anders kan de eenheid vallen en ernstig letsel veroorzaken.

Zorg ervoor alleen die onderdelen te gebruiken die u vindt opgenoemd in de reserveonderdelenlijst. Probeer in geen geval de apparatuur te wijzigen.

- Het gebruik van verkeerde onderdelen kan een elektrische schok veroorzaken, excessieve hitte genereren of ook brand veroorzaken.

Gebruik het aircosysteem niet langdurig in een hermetisch gesloten ruimte. Ventileer regelmatig.

- Zuurstoftekort zou kunnen optreden en daardoor uw gezondheid kunnen schaden.

Open het rooster van het product niet als het werkt. (Raak het elektrostatische filter niet aan als het aircosysteem hiermee is uitgerust.)

- Daardoor kunt u lichamelijk letsel, kortsluiting, schokgevaar en uitvallen van het aircosysteem voorkomen.

Schakel het apparaat onmiddellijk uit en verwijder de stekker uit het stopcontact indien er rare geluiden, geuren of rook uit het apparaat komt.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Ventileer de productruimte van tijd tot tijd wanneer u het product gebruikt met een stoof of verhittingselement et cetera.

- Zuurstoftekort zou kunnen optreden en daardoor uw gezondheid kunnen schaden.

Zet de hoofdschakelaar uit tijdens een reinigings- of controlebeurt van het aircosysteem.

- Daardoor kunt u schokgevaar voorkomen.

Zorg ervoor dat niemand, en met name geen kinderen, op de buitenunit kan stappen of erin kan vallen.

- Daardoor voorkomt u persoonlijk letsel en beschadiging van het aircosysteem.

Zorg ervoor dat de netvoedingskabel bij het bedienen van het aircosysteem niet losgetrokken of beschadigd kan worden.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Zet NIETS op de stroomkabel.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Als er een lek is van ontvlambaar gas, sluit dan de gaskraan en open een raam om te ventileren voordat u het aircosysteem inschakelt.

- Gebruik geen telefoon en zet geen schakelaars aan of uit. Het risico bestaat op explosie of brand.

LET OP

Twee of meer mensen moeten het product optillen en verplaatsen.

- Zo wordt persoonlijk letsel voorkomen.

Installeer het product niet op een plaats waar het geluid of de hete lucht van de unit overlast kan veroorzaken of schade kan toebrengen aan de omgeving.

- Dit kan problemen veroorzaken voor uw buren en kan leiden tot conflicten.

Blokkeer de luchtinlaat of luchtuitlaat niet.

- Dit kan leiden tot defecten aan het product.

Steek nooit uw vingers of andere voorwerpen in de luchtinlaat of luchtuitlaat terwijl het systeem in werking is.

- Er zijn scherpe en bewegende onderdelen waaraan u zich kunt verwonden.

Kantel de unit niet tijdens het verwijderen of demonteren.

- Het condenswater binnenin kan dan morsen.

Het demonteren van de unit, het hanteren van koelvloeistofolie en eventuele onderdelen moeten worden uitgevoerd volgens de lokale en nationale normen.

Installeer het airconditioningsysteem niet op een plaats waar het direct wordt blootgesteld aan zeewind (zoutbelasting).

- Dit voorkomt corrosie van het airconditioningsysteem.

Controleer na installatie of reparaties het airconditioningsysteem altijd op gaslekken (koelmiddel).

- De airconditioning kan beschadigd raken door een te laag koelmiddelniveau.

Reinig het aircosysteem altijd met een zachte doek. Gebruik geen agressieve zepen, oplosmiddelen of mors geen water, enzovoort.

Daardoor voorkomt u brand, kortsluiting, schokgevaar en beschadiging van de kunststof onderdelen van de installatie.

Behandel het aircosysteem voorzichtig bij het uitpakken en installeren.

U kunt zich aan de scherpe randen verwonden.

Meng geen lucht of gas anders dan de opgegeven koelvloeistof die in het systeem wordt gebruikt.

Als lucht in het koelsysteem binnendringt, veroorzaakt dit een excessief hoge druk, wat kan leiden tot schade aan de apparatuur of letsel.

Stel uw huid, uw kinderen of planten niet bloot aan tocht van koude of hete lucht.

Dat is slecht voor uw gezondheid.

Houd het aircosysteem altijd horizontaal – ook tijdens installatiewerkzaamheden.

Om trillingen of ruis te voorkomen.

Gebruik het aircosysteem niet voor speciale toepassingen zoals voedselconservering, de instandhouding van kunstwerken, en dergelijke. Het is een aircosysteem voor de gemiddelde consument, geen precisiekoelsysteem.

Zo voorkomt u schade aan uw bezittingen.

Stap niet op het product en zet er niets op (buitenelementen).

Daardoor voorkomt u persoonlijk letsel en storingen van het aircosysteem.

Als het koelgas tijdens de reparatie lekt, raak dit gas dan niet aan.

- Het koelgas kan bevriezing tot gevolg hebben.

Als het koelgas tijdens de installatie lekt, ventileert u de lucht onmiddellijk.

- Anders kan dit schadelijk voor uw gezondheid zijn.

Gebruik een stevige stoel of ladder bij het schoonmaken, onderhouden of repareren van het product op hoogte.

- Wees voorzichtig en zorg ervoor dat u niet valt.

Inleiding tot het product

Afbeelding gewone installatie

1. Eenheid binnen
2. Eenheid buiten
3. Slang voor koelmiddel en verbindingskabel
4. Slang voor water
5. Aardingsdraad naar externe aardingseenheid om elektrische schokken te voorkomen.

*De vorm van producten kan veranderd worden naar gelang de capaciteit en het type model.

Bedieningspaneel

1. Display-paneel
2. Knop om temperatuur te veranderen
3. Knop voor aan/uit stille modus
4. Knop voor selectie van de bedieningsmodus
5. Knop voor inschakelen/uitschakelen verhitting water
6. ESC-knop
7. Richtingsknop (Op, neer, links, rechts)
8. Stroomknop
9. Knop voor instellen van functies
10. Knop voor modus instelling temperatuur
11. Knop voor modus bekijken temperatuur
12. Programmeerknop
13. Knop voor instellen/wissen

Instructie voor de eigenaar

Informatie voor controle

Deze pictogrammen duiden aan dat de elektrische steunverhitter die zich bevindt binnen de interne eenheid werkt.

Verhitter sanitaire watertank

Dit pictogram duidt aan dat de elektrische verhitter van de sanitaire watertank die zich bevindt binnen de sanitaire watertank actief is. Het pictogram wordt niet gebruikt wanneer er geen sanitaire watertank geïnstalleerd is.

Waterpomp

Dit pictogram duidt aan dat de waterpomp binnen de interne eenheid actief is.

Hulppomp voor zonnewarmte

Dit pictogram duidt aan dat de hulppomp voor zonnewarmte actief is. OPMERKING: Omdat de installatie van de hulppomp voor zonnewarmte niet verplicht is maar aanbevolen op grond van de veldconditie, kan men dit pictogram zien, hoewel er geen hulppomp voor zonnewarmte geïnstalleerd is.

Ontdooien

Dit pictogram duidt aan dat de modus voor ontdooien actief is. Bij het verhitten van ruimte of het verhitten van de sanitaire watertank, kan de externe hittewisselaar bevriezen op grond van lage externe temperatuur en vochtigheid. Als dit risico optreedt, schakelt het product over naar de modus voor ontdooien. Dit keert de cyclus om en neemt hitte van het interne systeem om bevriezing van het externe systeem te voorkomen. Deze modus werkt automatisch.

De laagste temperatuur handhaven

Het doel van deze modus is het handhaven van de temperatuur om te voorkomen dat de waterslang bevriest.

Desinfectie

Dit pictogram duidt aan dat in de sanitaire watertank desinfectie plaatsvindt.

Extern

Dit pictogram duidt aan dat de externe eenheid actief is.

Kinderslot

GEEN FUNCTIE

Centrale controller

Dit pictogram duidt aan dat het product geregeld wordt door de centrale controller.

Thermostaat

Dit pictogram duidt aansluiting op thermostaat aan.

Lichte problemen

Dit pictogram duidt aan dat lichte problemen zijn opgetreden.

Zware problemen

Dit pictogram duidt aan dat zware problemen zijn opgetreden.

Verandering modus

Schakel het product in en selecteer werkingsmodus.

1 Druk op de aan/uit knop om het product in te schakelen

2 Druk op de knop OPER MODE om elke werkingsmodus te selecteren.

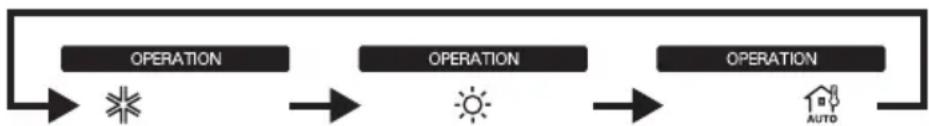

Werking van koelen Werking van verkoelen Weerafhankelijke werking

Bedieningsmodus

• Werking van koelen - Het product produceert koud water om te gebruiken in koeling onder de grond of koeling van de FCU.
• Werking van verhitten - Het product produceert heet water om te gebruiken in verhitting onder de grond of verhitting van de FCU.
• Verhittingswerking afhankelijk van weer - In deze modus is het instelpunt voor verhitting automatisch bepaald door vooraf gedefinieerd temperatuurprofiel.

Doeltemperatuur selecteren

1 Druk op knop SET TEMP om elke werkingsmodus te selecteren.

2 Pas gewenste temperatuur aan door in elke modus te drukken op knop Temperatuur wijzigen.

*Opmerking

: Verminder 1°C of 2°F per keer drukken

: Verhoog 1°C of 2°F per keer drukken

• We kunnen het temperatuurbereik van elke modus veranderen in de instelmodus voor installatie. Gebruik functiecode 11 tot 15.
• Instelling kamertemperatuur is beschikbaar wanneer sensor lucht externe ruimte (apart verkocht) geïnstalleerd wordt. Zie functiecode 03.
• Instelling temperatuur sanitaire watertank is beschikbaar wanneer sanitaire watertank geïnstalleerd is.

Weerafhankelijke werking

Deze modus wordt alleen toegepast voor verhitting. Om energie te besparen en het meeste comfort te geven, zal de insteltemperatuur de buitentemperatuur volgen. Als de buitentemperatuur lager wordt, zal de verhittingscapaciteit voor het huis automatisch groter worden om dezelfde kamertemperatuur te houden. Alle parameters zullen door het installatieprogramma ingesteld worden tijdens de opstartprocedure en zullen aan de karakteristieken van de locatie aangepast worden.

1 Druk op de knop OPER MODE om de weerafhankelijke werkingsmodus te selecteren.

: Pictogram voor weerafhankelijke werking

2 Pas het gewenste temperatuurniveau aan door te drukken op de knoppen om de temperatuur te veranderen.

Ex) verminderen temperatuurprofiel met 3°C (gebaseerd op temperatuur lucht van kamer) -5, -4, -3, -2, -1, 0, 1, 2, 3, 4, 5 ← Koud Heet →

Temperatuur bekijken

1 Druk herhaaldelijk op de knop Overzicht Temperatuur om elke temperatuur te selecteren. (Wanneer u op de knop View Temperature (Temperatuur bekijken) drukt, wordt de kamertemperatuur 5 seconden weergegeven.)

VIEW TEMP

: Kamertemperatuur bekijken

: Invoertemperatuur bekijken

: Uitvoertemperatuur bekijken

VIEW TEMP

: Temperatuur sanitair water bekijken (ALLEEN weergegeven wanneer verhittingsmodus sanitair water)

VIEW TEMP

: Temperatuur zonne-energie bekijken (Wordt ALLEEN weergegeven in de modus verhitting sanitair water)

(eenheid: °C)

Temperatuur Temperatuurbereik Weergegeven als
Lucht 11 ~ 39 werkelijke temperatuur	onder 11 Laag
	boven 39	Hoog
Water	onder 0	Laag
	0 ~ 92	werkelijke temperatuur
	boven 92	Hoog

Werking verhitting sanitair water

1. Druk herhaaldelijk op de knop View om verhitting van de sanitaire tank in te schakelen.

2. De werking van verhitting van sanitair water werkt alleen in de inschakelconditie. Tijdens de werking zal het segment ingeschakeld zijn.

• Deze functie wordt niet gebruikt wanneer de sanitaire watertank niet geïnstalleerd is.
• Voor meer informatie, zie functiecode [15, 26~29] in de sectie 'Informatie installatie'.

Werking stille modus

Werking in de stille modus betekent dat de externe eenheid op verminderde capaciteit werkt, zodat het geluid dat door de externe eenheid wordt geproduceerd, minder wordt.

1. Druk op de knop stille modus. Deze knop schakelt de stille modus AAN of UIT.

Dit impliceert dat de verhittings- en koelcapaciteit ook minder zal worden. Houd dit in de gaten wanneer een bepaald niveau van verhitten of koelen vereist is. Werking in stille modus werkt mogelijk niet als het product met een hogere prioriteit werkt, zoals bij ontdooien, antivries, enzovoort. (Wanneer deze modus niet werkt op prioriteitsvolgorde, wordt ALLEEN SILENT weergegeven).

Kinderslot

Deze functie is om te voorkomen dat kinderen of andere mensen de controller gebruiken.

1. Druk op de knop Function Setting (Instelling functie) om over te gaan naar de instelmodus voor de gebruiker. (Het segment zal flikkeren).

2. Druk op de knop Set/Clear (Instellen/Wissen) om de selectie te voltooien. Het segment zal verdwijnen.

3. Tijdens kindervergrendeling zullen het pictogram en 'CL' gedurende 3 seconden worden weergegeven wanneer u soorten knoppen invoert, behalve om de temperatuurknop en de knop om in te stellen/te wissen te bekijken.

4 Om deze instelling vrij te geven drukt u op de knop om functies in te stellen totdat het pictogram 📁 flikkert en u gebruikt vervolgens de knop instelling-wissen uit.

Snelle verhitting sanitaire tank

Wanneer er een urgente noodzaak tot sanitaire verhitting is, kan de modus Quick Sanitary Tank Heating (snelle verhitting sanitaire tank) gebruikt worden om de tijd te verminderen om de doeltemperatuur van de sanitaire tank te bereiken door met kracht de sterke verhitter in te schakelen. Nadat men de doeltemperatuur van de sanitaire tank bereikt heeft of de input van de gebruiker gekregen heeft om te stoppen, zal de modus Quick Sanitary Tank beëindigd worden.

1 Druk gedurende 3 seconden op de knop Sanitary Tank Heating Enable (verhitting sanitaire tank inschakelen) om te starten met snelle verhitting van de sanitaire tank. Het pictogram 'Sanitary Tank Heating Enable' (verhitting sanitaire tank inschakelen) en 'Boost heater' (snel verhitten) zullen tegelijkertijd flikkeren.

2 Als doeltemperatuur sanitaire tank bereikt is of gebruiker houdt de knop Sanitary Tank Heating gedurende drie seconden ingedrukt, zal Quick Sanitary Tank Heating voltooid zijn en zal het flikkeren van het pictogram gestopt worden.

Wanneer de fout is opgetreden op de eenheid binnen, zal de foutcode op het bedieningspaneel worden weergegeven.

Kleine problemen

Men merkt een probleem binnen de eenheid binnen, deze problemen hebben te maken met sensorproblemen. De eenheid buiten werkt in een conditie van werking in de noodmodus die geconfigureerd wordt door DIP-schakelaar nr. 4 van de PCB van de eenheid binnen.

Zware problemen

Men merkt een probleem binnen de eenheid buiten.

Omdat de eenheid buiten een probleem heeft, wordt de werking in de noodmodus uitgevoerd door de elektrische verhitter die zich bevindt in de eenheid binnen.

Kritieke fout

Bij een kritieke fout zal het product onvoorwaardelijk stoppen.

Op dit moment zullen 'CH' en het foutcodenr. op hun beurt worden

De huidige tijd instellen

U kunt de huidige tijd instellen.

1 Houd programmeerknop 3 seconden ingedrukt om de huidige tijdmodus in te voeren.

2 Druk op de linker, rechter knop om de huidige dag aan te passen.

3 Druk op de knop naar beneden om naar het AM/PM-deel te gaan en deze aan te passen.

(Het AM/PM-segment zal flikkeren)

4 Druk op rechter knop om naar het deel "Hour" (Uur) te gaan. (Het segment "Hour" (Uur) zal flikkeren)

5 Druk op knop naar boven, beneden om het uur aan te passen.

6 Druk op rechter knop om naar het deel "Minute" (Minuut) te gaan. (Het segment "Minute" zal flikkeren)

7 Druk op knop naar boven, beneden om de minuut aan te passen.

8 Als u klaar bent met de instelling, drukt u op de knop Set/Clear (Instellen/Wissen).

9 Druk op de stoppenknop om te stoppen of het systeem zal zonder invoer automatisch vrijgegeven worden gedurende 25 seconden.

Programmeren: eenvoudige reservering instellen

U kunt reservering makkelijk instellen. (ALLEEN inschakelen wanneer eenheid stand-by is.)

1 Druk op de programmeerknop om naar de programmeermodus te gaan. (Het segment flikkert)

2 Druk op de knop naar boven, beneden om de reserveringstijd aan te passen.

3 Als u de instelling voltooit, drukt u op de knop voor instellen/annuleren om het programmeren te voltooien.

4 Druk op de stopknop om te stoppen, of het systeem wordt automatisch vrijgegeven na 25 seconden zonder invoer.

Programmeren: slaapreservering instellen

U kunt de slaapreservering eenvoudig uitschakelen. (ALLEEN inschakelen wanneer de eenheid werkt.)

1 Druk op de programmeerknop om naar de programmermodus te gaan. Herhaal het indrukken van de knop om [slaapreservering] te selecteren. (Het segment flikkert)

2 Druk op de knop naar boven of beneden om de reserveringstijd aan te passen.

3 Als u de instelling voltooit, drukt u op de knop voor instellen/annuleren om het programmeren te voltooien.

4 Druk op de stopknop om te stoppen, of het systeem wordt automatisch vrijgegeven na 25 seconden zonder invoer.

Programmeren: instellen reservering ON (AAN)

Men kan deze functie instellen na een instellingstijd.

1 Druk op de programmeerknop om naar de programmermodus te gaan. Herhaal het indrukken van de knop om [on reservation] te selecteren. (Het segment flikkert)

2 Druk op de knop naar boven of beneden om AM/PM aan te passen.

3 Druk op de knop naar rechts om het deel "Hour" (Uur) aan te passen. (Het segment "Hour" (Uur) zal flikkeren)

4 Druk op de knop naar boven of beneden om het uur aan te passen.

5 Druk op de rechterknop om naar het deel "Minute" te gaan. (Het segment "Minute" zal flikkeren)

6 Druk op de knop naar boven of beneden om de minuut aan te passen.

7 Als u klaar bent met instellen, druk dan op de knop instellen/annuleren om de programmering te voltooien.

8 Druk op de stopknop om te stoppen, of het systeem wordt automatisch vrijgegeven na 25 seconden zonder invoer.

Deze functie kan na een bepaalde tijd worden uitgeschakeld.

1 Druk op programmeerknop om naar de programmermodus te gaan. Herhaal drukken op de knop om [off reservation] (reservering uit) te selecteren. (Het segment flikkert)
2 Druk op de knop naar boven, beneden om AM/PM aan te passen.
3 Druk op rechter knop om naar het deel "Hour" (Uur) te gaan.(Het segment "Hour" zal flikkeren)
4 Druk op knop naar boven, beneden om het uur (Hour) aan te passen.
5 Druk op rechterknop om naar het deel "Minute" te gaan. (Het segment "Minute" zal flikkeren)
6 Druk op knop naar boven, beneden om de minuut aan te passen.
7 Als u klaar bent met instellen, drukt u op de knop voor instellen/annuleren om programmeren te voltooien.
8 Druk op de stoppenknop om te stoppen of het systeem zal zonder invoer automatisch vrijgegeven worden gedurende 25 seconden.

Programmeren: wekelijkse reservering

De wekelijkse reservering is actief na het instellen van de huidige tijd.

1 Druk op de programmerknop om naar de programmermodus te gaan. Herhaal het drukken op de knop om [Weekly reservation – wekelijkse reservering] te selecteren. (Het segment flikkert)
2 Druk op de knop naar links, rechts om de huidige dag aan te passen.
3 Druk op de knop naar boven, beneden om het actienummer aan te passen.
4 Druk op de knop naar rechts om het deel "Hour" (uur) op de sectie ON Time te verplaatsen. (Het segment "Hour" zal flikkeren)
	Sectie Start Time (starttijd)
5 Druk op de knop naar boven, beneden om het uur in de sectie Start Time aan te passen.
6 Druk op de knop naar rechts om het deel "Minute" in de sectie Start Time te verplaatsen. (Het segment "Minute" zal flikkeren)
7 Druk op de knop naar boven, beneden om de minuut in de sectie Start Time aan te passen.
8 Druk op de knop naar rechts om het deel "Hour" in de sectie OFF Time te verplaatsen. (Het segment "Hour" zal flikkeren)
	Sectie Off Time (tijd uit)

9 Raadpleeg het proces van nr. 5 tot nr. 7 voor het instellen van de tijd OFF. Het is dezelfde methode.

10 Als u klaar bent met de instelling, druk dan op de knop instellen/annuleren om het programmeren te voltooien. Het segment onder de balk wordt gemaakt wanneer dit klaar is.

11 Raadpleeg het proces van nr. 2 tot nr. 10 voor het instellen van andere wekelijkse programma's. Het is dezelfde methode.

12 Druk op de stopknop om te stoppen, of het systeem wordt automatisch vrijgegeven na 25 seconden zonder invoer.

Beschrijving van wekelijkse reservering

* Twee acties per werkdag kunnen worden geprogrammeerd, in totaal 14 acties.

Programmeren: reservering vakantie

Deze functie stopt de machine, zodat deze op sommige dagen niet werkt.

1 Druk op de programmeerknop om naar de programmeermodus over te schakelen. Herhaal het drukken op de knop om [Holiday reservation – reservering vakantie] te selecteren. (Het segment flikkert)

2 Druk op de knop naar links of rechts om de vakantie aan te passen.

3 Wanneer u de knop Set/Clear (Instellen/Wissen) indrukt na het voltooien van de selectie, zal de geselecteerde dag verdwijnen.

4 Druk op de stopknop om te stoppen of het systeem zal zonder invoer automatisch worden vrijgegeven gedurende 25 seconden.

Programmeren: Desinfectie van de sanitaire tank (anti-legionella)

Deze functie is een schema-programma voor het verwarmen van een sanitaire tank en de verwarmingsoperatie van een sanitaire tank. Twee schema-programma's voor het verwarmen van een sanitaire tank en nog eens twee schema-programma's voor de verwarmingsoperatie van een sanitaire tank zijn mogelijk. Van tevoren ingestelde programmanummers voor het verwarmingsprogramma van hygiënische tanks zijn '1' en '2'. De programmanummers '3' en '4' zijn bedoeld voor de verwarmingsoperatie van een sanitaire tank. Het schema-programma wordt elke dag uitgevoerd.

1 Druk op de programmeerknop om in de programmeermodus te komen. Druk herhaaldelijk op de knop om het verwarmingsprogramma van de hygiënische tank te selecteren (het segment knippert).

2 Druk op de linker- en rechterknop om het schema-programmanummer aan te passen. De programmanummers '1' en '2' zijn voor het verwarmingsprogramma van hygiënische tanks (indien geselecteerd zal het pictogram 'Sanitaire tankverwarming ingeschakeld' knipperen) en '3' en '4' zijn voor het verwarmingsoperatieprogramma van hygiënische tanks (indien geselecteerd zal het pictogram 'Sanitaire tankverwarmer' knipperen).

3 Nadat u het programmanummer hebt gekozen, drukt u op de knop om de aanpassing van de begintijd in te voeren. De begintijd kan worden aangepast door op de knop naar links, rechts, boven en beneden te drukken. Nadat u de minuut waarop het programma moet beginnen hebt ingesteld, drukt u op de rechterknop om de aangepaste stoptijd in te stellen. Net als bij het aanpassen van de begintijd drukt u op de knop naar links, rechts, omhoog en omlaag om de stoptijd aan te passen.

4 Druk op de instelknop om het programmeren te beëindigen. Om de programmeermodus te verlaten drukt u op de knop ESC.

Werken met de thermostaat

De term "thermostaat", die in dit hoofdstuk vaak gebruikt wordt, is een soort accessoire van een derde partij. LG Electronics levert geen thermostaat en deze dient geleverd te worden door andere fabrikanten. De kamerthermostaat kan gebruikt worden voor makkelijk en handig regelen. Om de thermostaat efficiënter en juist te gebruiken beschrijft dit hoofdstuk informatie over hoe men de thermostaat gebruikt.

LET OP

1. Sommige elektro-mechanische thermostaten hebben een interne vertragingstijd om de compressor te beschermen. In dat geval kan modusverandering meer tijd nemen dan de gebruiker verwacht. Lees de handleiding van de thermostaat aandachtig, als het product niet snel antwoordt.
2. Het bereik van de insteltemperatuur voor de thermostaat kan anders zijn dan dat van het product. De insteltemperatuur voor verhitten of koelen dient gekozen te worden binnen het bereik van de insteltemperatuur van het product.

Hoe de thermostaat te gebruiken

Om te zien hoe in en uit te schakelen, hoe de doeltemperatuur in te stellen, hoe de werkingsmodus te veranderen et cetera verwijzen wij u naar de bedieningshandleiding van de thermostaat die u hebt gekregen van de fabrikant van uw thermostaat.

Werken met de thermostaat met behulp van het bedieningspaneel

- De volgende functies zijn toegestaan als de thermostaat geïnstalleerd is :

• SET Temp Knop SET TEMP (temp instellen) • VIEW Temp Knop VIEW TEMP (temp bekijken)
• Knop om temperatuur aan te passen (*) • Inschakelen/uitschakelen verhitting sanitair water • Stille werking aan/uit

(*) : Aangepaste temperatuur wordt alleen gebruikt om de conditie aan/uit van de elektrische verhitter te regelen. Het product schakelt niet in/uit volgens de insteltemperatuur op het bedieningspaneel. Deze wordt ingeschakeld/uitgeschakeld volgens het signaal van de thermostaat.

- De volgende functies zijn NIET toegestaan wanneer de thermostaat geïnstalleerd is :

• OPER MODE Selectie werkingsmodus (koelen/verhitten/afhankelijk van het weer) • Tijdsplanning • Ⓘ Werking aan/uit

- Definitie van termen

• Probleem: een probleem dat de werking van het systeem kan stoppen en tijdelijk hervat kan worden onder beperkte werking zonder hulp van een gediplomeerde professional.
• Fout: probleem dat systeemwerking kan stoppen en kan ALLEEN worden hervat na controle van een gediplomeerde professional.
• Noodmodus: tijdelijkse verhittingswerking toen systeem problemen tegenkwam.

- Doel van introductie van 'Problemen'

• In tegenstelling tot een airconditioningsproduct blijft de lucht-naar-water warmtepomp in het algemeen het gehele winterseizoen werken zonder dat het systeem stopt.
• Als het systeem een probleem ondervindt dat niet cruciaal is voor de werking van het systeem om verwarmingsenergie te produceren, kan het systeem tijdelijk doorgaan met werken in de noodmodus op beslissing van de eindgebruiker.

- Geclassificeerde problemen

• Problemen worden geclassificeerd op twee niveaus naar gelang de ernst van het probleem: kleine problemen en grote problemen.
• Kleine problemen: men merkt een probleem binnen de eenheid binnen. In de meeste gevallen hebben deze problemen te maken met problemen met de sensor. De eenheid buiten werkt in de conditie van werken onder de noodmodus die geconfigureerd wordt door een DIP-schakelaar nr. 4 van de PCV van de interne eenheid.
• Zware problemen: men vindt een probleem binnen de eenheid buiten. Omdat de eenheid buiten een probleem heeft, wordt de werking in de noodmodus uitgevoerd door een elektrische verhitter, die zich bevindt in de eenheid binnen.
• Probleem met optie: men merkt een probleem voor optiewerking zoals verhitting van de watertank. Bij deze problemen wordt de problematische optie beschouwd alsof deze optie niet op het systeem geïnstalleerd was.

- Niveau noodwerking

• Wanneer het systeem problemen ondervindt, stopt dit met werken en wacht het tot de beslissing van de gebruiker. Bel het servicecentrum of start de noodwerking.
• Om noodwerking te starten kan de gebruiker eenvoudigweg opnieuw op de knop ON/OFF drukken.
• Twee verschillende niveaus zijn voorbereid voor noodwerking: werken met hoge temperatuur en werken met lage temperatuur.
• In de modus voor noodwerking kan de gebruiker de doeltemperatuur niet aanpassen.

	DIP-schakelaar	Temperatuur doel weglopend water	Luchttemperatuur doelruimte	Temperatuur doel sanitair water
Werken op hoge temperatuur	OFF (UIT)	55°C 30 °C 70 °C
Werken op lage temperatuur	ON (AAN)	30 °C 25 °C 70 °C

• Volgende functies zijn toegestaan bij noodwerking:

Werking aan/uit, knop VIEW TEMP (TEMP BEKIJKEN - *), knop om temperatuur aan te passen (*), verhitting sanitair water in-/uitschakelen.

(*) : Temperatuur gemeten door defecte sensor wordt weergegeven als '- -'.

(*) : Aangepast temperatuur wordt alleen gebruikt om de conditie aan/uit van de elektrische verhitter te regelen. Het product wordt niet in- of uitgeschakeld volgens de ingestelde temperatuur op het bedieningspaneel. Het wordt in- of uitgeschakeld op basis van het signaal van de thermostaat.

- De volgende functies zijn NIET toegestaan bij noodwerking:

• Selectie van werkingsmodus (koelen/verwarmen/afhankelijk van het weer), tijdsplanning, SET TEMP (temperatuur instellen)
• Stille werking aan/uit

- Dubbele problemen: optionele problemen met kleine of ernstige problemen

• Als er optionele problemen zijn samen met kleine (of zware) problemen, geeft het systeem hogere prioriteit aan het kleine (of zware) probleem en gedraagt het zich alsof er een (klein) of zwaar probleem is opgetreden.
• Daarom kan het verwarmen van sanitair water soms onmogelijk zijn in de noodwerkingsmodus. Wanneer sanitair water niet wordt verwarmd tijdens noodwerking, controleer dan of de sensor voor sanitair water en de bijbehorende bedrading goed zijn.

- Noodwerking wordt niet automatisch hervat wanneer de hoofdvoeding wordt gereset.

• In normale omstandigheden wordt de werkinformatie van het product hersteld en wordt het automatisch herstart nadat de hoofdvoeding is gereset.
• Maar bij noodwerking is automatische herstart verboden om het product te beschermen.
• Daarom moet de gebruiker het product handmatig herstarten na het resetten van de voeding wanneer noodwerking niet werkt.

Onderhoud en service

Onderhoudsactiviteiten

Om de optimale beschikbaarheid van de unit te garanderen, moeten regelmatig controles en inspecties van de unit en de veldbedrading worden uitgevoerd, bij voorkeur jaarlijks. Dit onderhoud moet worden uitgevoerd door uw lokaal overeengekomen technicus.

Wanneer de unit niet werkt....

LET OP

• Als het product langere tijd niet is gebruikt, raden wij sterk aan om DE STROOMTOEVOER naar het product NIET UIT TE SCHAKELEN.
• Als er geen stroom wordt geleverd, zullen bepaalde acties die het product beschermen (zoals anti-vergrendeling waterpomp) niet worden uitgevoerd.

Bel de service onmiddellijk in de volgende situaties:

1. Als er iets abnormaals is, zoals een geur van brand, luid geluid, enzovoort. Stop de eenheid en zet de circuitbreker uit. Probeer nooit zelf te repareren of het systeem in dergelijke gevallen te herstarten.
2. Hoofdstroomsnoer is te heet of beschadigd.
3. Foutcode wordt door zelfdiagnose gegenereerd.
4. Water lekt van de eenheid binnen.
5. Een schakelaar, circuitbreker (veiligheid, aarde) of zekering werkt niet correct.

De gebruiker moet routinematig controle en schoonmaken uitvoeren om te voorkomen dat de eenheid niet goed werkt.

In geval van speciale situaties moet het werk alleen worden gedaan door een servicetechnicus.

Tips voor problemen oplossen! Spaar tijd en geld!

Controleer de volgende punten voordat u belt voor een reparatie of service... Bel uw dealer als u de storing niet zelf kunt oplossen.

Geval Uitleg
AWHP werkt niet.	• Hebt u de timer misschien verkeerd ingesteld?
	• Is de zekering misschien doorgeslagen of de stroomverbreker ingeschakeld?
In de kamer hangt een vreemd luchtje.	• Controleer of dit wellicht een vochtluchtje van de muren, de vloerbedekking, de meubels of andere textielproducten in de ruimte is.
Bij opnieuw opstarten duurt het zo'n drie minuten voordat het aircosysteem ingeschakeld wordt.	• Dit komt door een veiligheidsschakeling van het mechanisme.
	• Wacht rustig drie minuten en het aircosysteem start.
Het aircosysteem koelt of verwarmt niet echt.	• Het is mogelijk dat de ruimte erg warm was toen het aircosysteem voor het eerst werd ingeschakeld. Laat de ruimte een tijdje afkoelen.
	• Is de temperatuur misschien niet goed ingesteld?
De eenheid werkt met veel lawaai.	• Geluid stroom koelvloeistof- Als het systeem gestart wordt of stopt, kan het geluid van de stroming van de koelvloeistof gehoord worden.
	• Geluid van de hittewisselaar eenheid binnen- Tijdens de koelwerking kan men een geluid horen van de hittewisselaar van de eenheid binnen doordat water bevriest of juist smelt.
	• Geluid van water- Tijdens het starten of stoppen van de eenheid kan men geluid horen in de waterslangen
	• Tijdens ontdooien- Doordat het water ontdooit, kan men geluid in de eenheid horen.
Stoom wordt in eenheid buiten omhoog gebracht.	• Stoom van hittewisselaar buiten- Tijdens werking waarbij er ontdooid wordt, wordt ijs op de hittewisselaar buiten gesmolten, wat stoom tot gevolg heeft.
Het display van de afstandsbediening is wazig of geeft niets aan.	• Is de circuitbreker gebroken?

LG
