KF 7654 S-1 - Koelkast MIELE - Gratis gebruiksaanwijzing en handleiding

Type product	Koel-vriescombinatie
Merk	Miele
Model	KF 7654 S-1
Inhoud koelzone	Niet gespecificeerd
Inhoud diepvrieszone	Niet gespecificeerd
Klimaatklasse	SN, N, ST, T (10 °C tot 43 °C)
Netspanning	220-240 V, 50 Hz
Zekering	10 A
Koelmiddel	Isobutaan (R600a)
Functies	Superkoeling, Superfrost, waarschuwingssysteem (zoemer), temperatuurinstelling per zone, kinderslot (vergrendeling)
Verlichting	Binnenverlichting koelzone (gloeilamp max. 25 W, fitting E14)
Indeling koelzone	Plateaus (verstelbaar), tweedelig plateau, deurvakken, boter- en kaasvak, eierrekje, groenten- en fruitladen, fleshouder
Indeling diepvrieszone	Diepvriesladen (met diepvrieskalender), markeersysteem voor ingevroren levensmiddelen, koude-accu (modelafhankelijk), diepvriesplateau (modelafhankelijk)
Ontdooiing	Koelzone: automatisch; diepvrieszone: handmatig
Reiniging	Binnen- en buitenkant met lauwwarm water en reinigingsmiddel; ventilatieroosters regelmatig stofvrij maken; metalen rooster achter jaarlijks reinigen
Veiligheid	Vergrendeling tegen onbedoeld uitschakelen; waarschuwingssysteem bij temperatuurstijging; kinderveiligheid bij afdanken
Reparaties	Alleen door erkend vakman; typeplaatje in binnenruimte niet verwijderen

Veelgestelde vragen - KF 7654 S-1 MIELE

Hoe schakel ik de koel-vriescombinatie in?

Druk op de Aan-/Uit-toets van de gewenste zone. De temperatuuraanduiding toont streepjes. De zone begint te koelen. Voor de diepvrieszone klinkt een zoemtoon.

Wat moet ik doen als de temperatuur te hoog is?

Controleer of de deur goed sluit, of de ventilatieroosters niet geblokkeerd zijn, en of de superfrost of superkoeling niet onbedoeld is ingeschakeld. Stel indien nodig een lagere temperatuur in.

Hoe ontdooi ik de diepvrieszone?

Schakel 4 uur van tevoren de Superfrost in. Haal de producten eruit en wikkel ze in kranten. Schakel de diepvrieszone uit en laat de deur open. Vang het dooiwater op met een bak. Gebruik geen scherpe voorwerpen of verwarmingselementen.

Waarom knippert de temperatuuraanduiding van de diepvrieszone?

De temperatuur is te hoog gestegen door bijvoorbeeld een open deur, het invriezen van grote hoeveelheden verse producten, of een stroomuitval. Het waarschuwingssysteem (zoemer) wordt geactiveerd.

Hoe stel ik de temperatuur in?

Gebruik de toetsen naast de temperatuuraanduiding. Bovenste toets maakt warmer, onderste kouder. De ingestelde waarde knippert. Na 5 seconden wordt de actuele temperatuur getoond.

Wat is de Superfrost-functie en wanneer gebruik ik die?

Superfrost versnelt het invriezen van verse levensmiddelen. Schakel het 4-6 uur voor het invriezen in (24 uur voor maximale capaciteit). Het schakelt automatisch uit na 30-60 uur.

Hoe reinig ik het apparaat?

Schakel het apparaat uit. Reinig de binnenkant met lauwwarm water en een mild reinigingsmiddel. Gebruik geen schuurmiddelen of stoomreinigers. Reinig de ventilatieroosters en het metalen rooster achter het apparaat regelmatig.

Wat moet ik doen bij een stroomuitval?

Open de deuren zo min mogelijk. Gebruik de koude-accu om de temperatuur langer te bewaren. Na herstel toont de display mogelijk 'nA'; druk op de zoemer-toets om de hoogst gemeten temperatuur te zien. Controleer of producten ontdooid zijn.

Hoe vervang ik de binnenverlichting?

Trek de stekker uit. Druk de zijkanten van de lampafdekking in en maak deze los. Vervang het gloeilampje (220-240 V, max. 25 W, fitting E14). Plaats de afdekking terug en klik deze vast.

Kan ik de draairichting van de deuren wijzigen?

Ja, dat is mogelijk. Volg de instructies in de handleiding: demonteer de deuren, draai het deurscharnier en de lagerbout om, en monteer alles aan de andere zijde. Gebruik het bijgeleverde gereedschap.

GEBRUIKSAANWIJZING KF 7654 S-1 MIELE

Gebruiks- en montage-aanwijzing

voor de koel-vriescombinaties

KF 7562 S-1

KF 7564 S-1

KF 7662 S-1

Lees beslist de gebruiksaanwijzing

voordat u uw apparaat plaatst,

installeert en in gebruik neemt.

Dat is veiliger voor uzelf en u voorkomt

onnodige schade aan uw apparaat.

M.-Nr. 05 925 860

Algemeen 4

Een bijdrage aan de bescherming van ons milieu 6

Veiligheidsinstructies en waarschuwingen 7

Het in- en uitschakelen van de koel-vriescombinatie.... 11

Koelzone....11

Diepvrieszone....11

Vergrendeling. 12

Bij langere afwezigheid 12

De juiste temperatuur 13

... in de koelzone .... 13

... in de diepvrieszone 13

Het instellen van de temperatuur....13

Mogelijke temperatuurinstellingen 14

Temperatuuraanduidingen....15

De lichtsterkte van de temperatuuraanduidingen 15

De zoemer....16

Het inschakelen van het waarwingssysteem. 16

Het voortijdig uitschakelen van de zoemer 16

De functie "Superkoeling" 17

Het gebruik van de superkoeling 17

De functie "Superfrost" 18

Wat gebeurt er bij het invriezen van verse levensmiddelen? 18

Het gebruik van de superfrost....18

Het inruimen, koelen en bewaren van levensmiddelen 19

Zones met verschillende temperaturen....19

Koelste gedeelte in de koelruimte 19

Het minst koele gedeelte in de koelruimte 19

Voor het apparaat ongeschikte levensmiddelen 20

Levensmiddelen afdekken of niet? 20

Groenten en fruit....20

Tips om energie te besparen....20

Het indelen van de binnenruimte 21

Het verplaatsen van de plateaus....21

Tweedelig plateau 21

Het verplaatsen van de deurvakken 21

Fleshouders....21

Het invriezen en bewaren van levensmiddelen 22

Het bewaren van diepvriesproducten 22

Het invriezen en bewaren van verse levensmiddelen 22

Waar u daarbij op moet letten: 22

Het verpakken....23

Vóórdat u de verse levensmiddelen in de diepvriesruimte legt . . . . . . . . . . 23

Het wegleggen 23

Diepvrieskalender 24

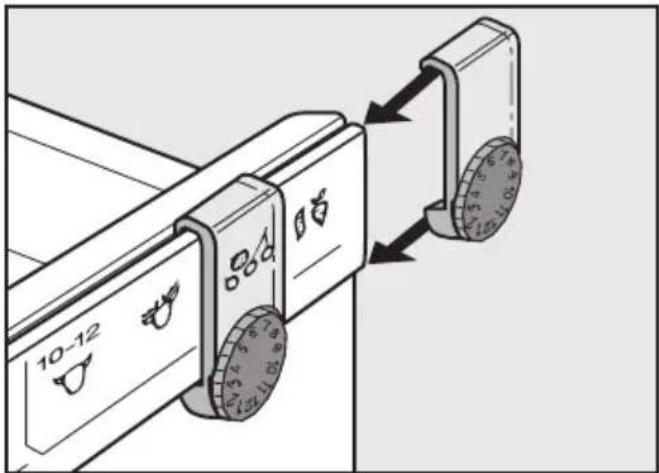

Markeersysteem voor ingevroren levensmiddelen 24

Het ontdooien van ingevroren producten 24

Het bereiden van ijsblokjes 25

Het snelkoelen van dranken 25

Diepvriesplateau 25

Het gebruik van de koude-accu 26

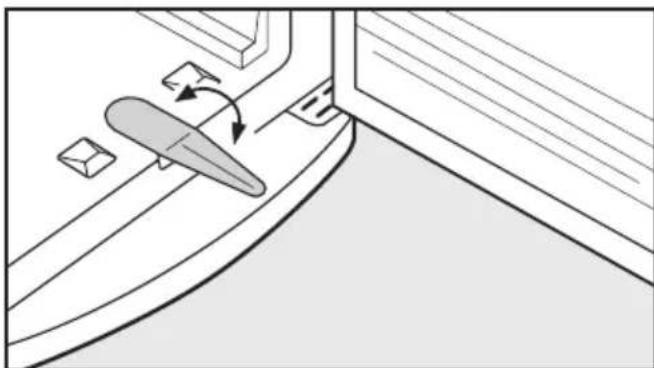

Het ontdooien van de koel-vriescombinatie 27

Het ontdooien van de koelzone 27

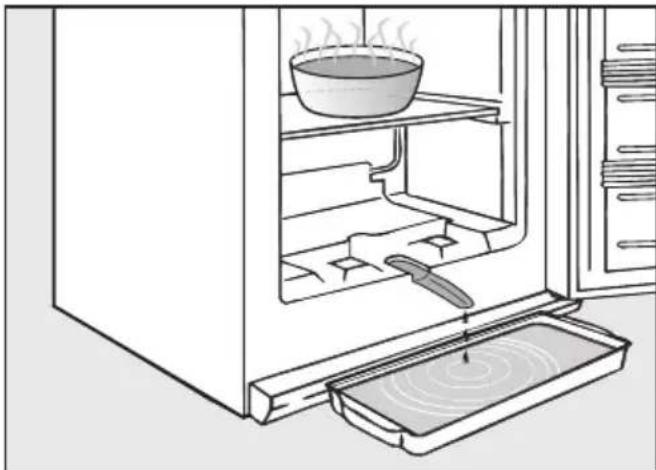

Het ontdooien van de diepvrieszone....27

Het reinigen van de koel-vriescombinatie 29

Het reinigen van de buitenkant, binnenruimte en de toebehoren . . . . . . . . . . . 29

Het reinigen van de ventilatieroosters 29

Het reinigen van de deurdichtingen 30

Het reinigen van het metalen rooster aan de achterkant. 30

Nuttige tips 31

Elektrische aansluiting 36

Tips voor het plaatsen van het apparaat 37

Plaats van opstelling 37

Klimaatklasse 37

Luchttoevoer en luchtafvoer 37

Transportbeveiliging van het handvaten 37

Het plaatsen van het apparaat 37

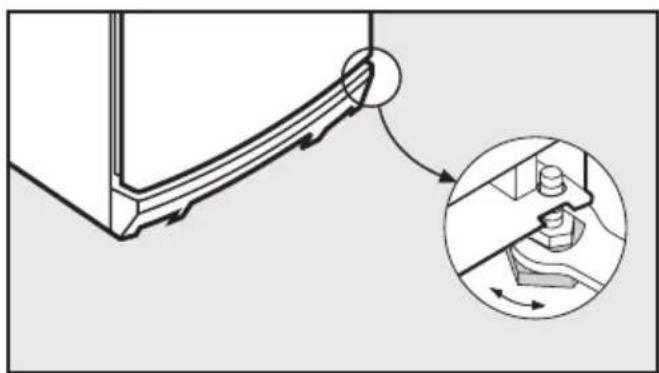

Het stellen van het apparaat 38

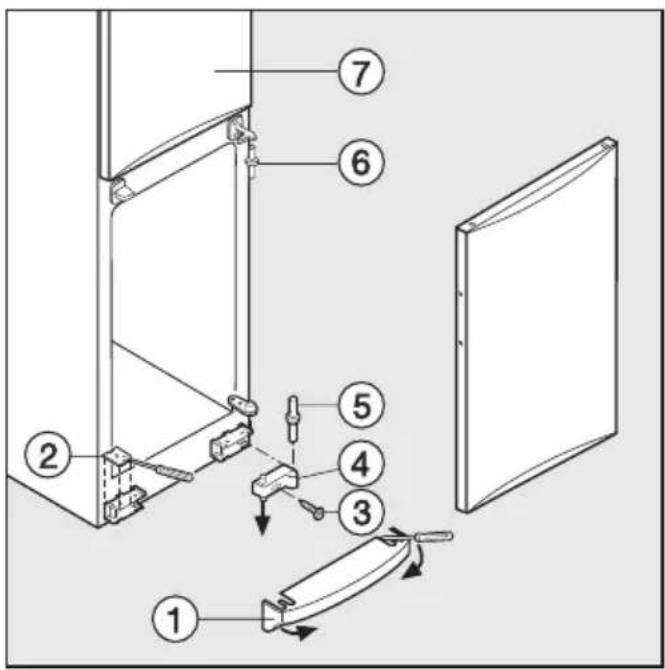

Het veranderen van de draairichting van de deur....39

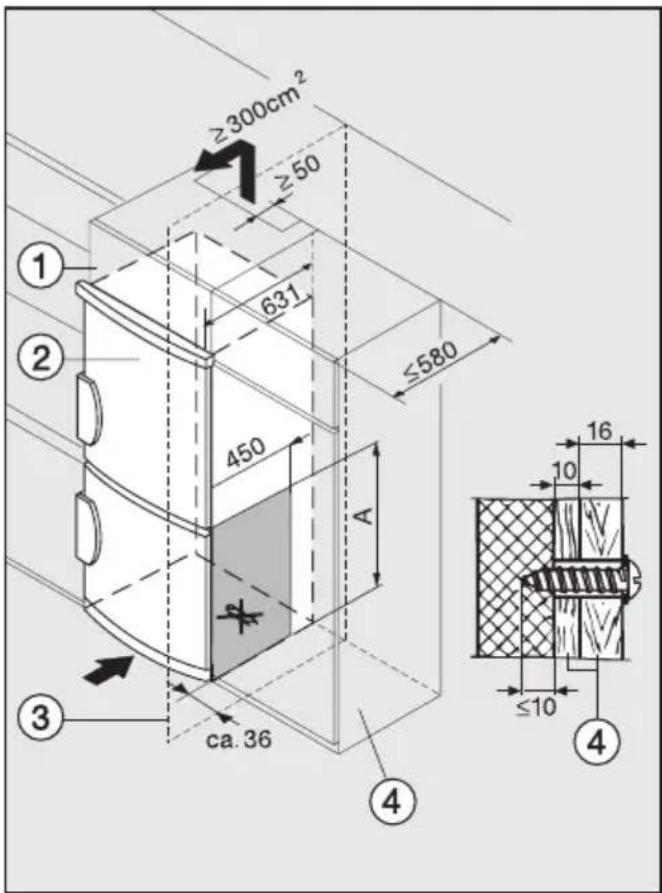

Het inbouwen van de koel-diepvriescombinatie 41

①Superkoeling - toets en controle-lampje van de superkoeling
②Aan-/Uit - toets van de koelzone
③Toetsen voor het instellen van de temperatuur in de koelzone (Boven: warmer; beneden: kouder)
④Temperatuuraanduiding van de koelzone
⑤Controlelampje van de vergrendeling

⑥Temperatuuraanduiding van de diepvrieszone
⑦Toetsen voor het instellen van de temperatuur in de diepvrieszone (Boven: warmer; beneden: kouder)
⑧Aan-/Uit - toets van de diepvrieszone
⑨Superfrost - toets en controlelampje van de superfrost
⑩Zoemer - toets

⑪Boter- en kaasvak
⑫Binnenverlichting
⑬Eierrekje
⑭Plateaus
⑮Flesplateau (alleen voor de KF 7564 S-1)
⑯Gootje voor het dooiwater en afvoeropening voor het dooiwater
⑰Deurvakken
⑱Groenten- en fruitladen
⑲Fleshouder (afhankelijk van het model)
⑳Diepvriesladen met diepvrieskalender
②1Markeersysteem voor ingevroren levensmiddelen
②2Afvoergootje voor het dooiwater

Het verpakkingsmateriaal

De verpakking beschermt het apparaat tegen transportschade.

Het verpakkingsmateriaal is uitgekozen omdat dit het milieu relatief weinig be- last en kan worden hergebruikt.

Door hergebruik van verpakkingsmateriaal wordt er op grondstoffen bespaard en wordt er minder afval geproduceerd.

Uw vakhandelaar neemt de verpakking in het algemeen terug.

Het afdanken van het apparaat

Afgedankte apparaten bevatten meestal nog waardevolle materialen.

Zet uw apparaat daarom niet zomaar bij het grofvuil, maar informeer bij uw handelaar of het mogelijk is het apparaat terug te geven.

Is dit niet mogelijk, informeer dan bij de gemeente of bij een grondstoffenhandelaar naar mogelijkheden voor hergebruik van het materiaal (bijv. schrootverwerking).

Let erop dat de buisleidingen van uw apparaat niet worden beschadigd, wanneer dit wordt weggebracht om op vakkundige wijze en zonder het milieu al te veel schade te berokkenen te worden verschroot. Dan kan men er zeker van zijn dat koelmiddelen die zich in het koelsysteem bevinden en de olie die zich in de compressor bevindt niet in het milieu terechtkomen.

Neem ook de aanwijzingen in het hoofdstuk: „Veiligheidsinstructies en waarschuwingen“ in acht.

Deze koel-vriescombinatie voldoet aan de voorgeschreven veiligheidsmaatregelen. Door ondeskundig gebruik kunnen personen echter letsel oplopen en kan er materiële schade ontstaan.

Lees deze gebruiksaanwijzing daarom eerst aandachtig door voordat u dit apparaat voor het eerst gebruikt. Hierin vindt u belangrijke instructies met betrekking tot de inbouw, de veiligheid, het gebruik en het onderhoud van het apparaat.

Bewaar deze gebruiksaanwijzing en geef deze door aan de eventuele volgende eigenaar van de koel-vriescombinatie.

Efficiënt gebruik

Deze koel-vriescombinatie is uit-sluitend bestemd voor huishoude- lijk gebruik.

Gebruik deze koel-vriescombinatie uitsluitend voor het koelen en bewaren van levensmiddelen, voor het bewaren van diepvriesproducten, voor het invriezen en bewaren van verse levensmiddelen en voor het bereiden van ijs.

Gebruik voor andere doeleinden is on- toelaatbaar en kan gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade die is ontstaan door ge- bruik voor andere doeleinden dan hier aangegeven of door een foutieve be- diening.

Dit apparaat bevat het koelmiddel isobutaan (R600a).

Dit is een natuurlijk gas dat het milieu weinig belast, maar wel brandbaar is. Het gas is niet schadelijk voor de ozonlaag en verhoogt het broeikaseffect niet, maar het gebruik van dit koelmiddel heeft er wel toe geleid dat het apparaat meer lawaai maakt wanneer het aanstaat.

Behalve de geluiden van de compres- sor kunnen er dan in het hele koelsys- teem stromingsgeluiden optreden.

Deze effecten zijn helaas niet te vermijden, maar hebben geen negatieve invloed op de capaciteit van het apparaat.

Let er bij het transport en bij de plaatsing van het apparaat op dat er geen onderdelen van het koelsysteem worden beschadigd. Vrijkomend koelmiddel kan oogletsel veroorzaken.

Wordt het koelsysteem toch beschadigd:

• vermijd dan open vuur of andere brandhaarden,
• trek de stekker uit het stopcontact,
• lucht het vertrek waar het apparaat staat enkele minutenlang door
• en neem contact op met de Technische Dienst.

Hoe meer koelmiddel een koel-vriescombinatie bevat, des te gro-ter moet het vertrek zijn waarin de koel-vriescombinatie wordt opgesteld.

Wanneer het vertrek te klein is kan zich bij een eventuele lek een brandbaar mengsel van gas en lucht vormen.

Per 8 g koelmiddel moet het vertrek minstens 1 m³ groot zijn.

De hoeveelheid koelmiddel die de koel-vriescombinatie bevat staat op het typeplaatje in de binnenkant van het apparaat.

Voordat u uw koel-vriescombinatie aansluit dient u altijd de aansluitgegevens (zekering, spanning en frequentie) op het typeplaatje met die van het elektriciteitsnet te vergelijken.

Deze moeten beslist overeenkomen, omdat de koel-vriescombinatie anders beschadigd raakt.

Raadpleeg bij twijfel een elektricien.

De elektrische veiligheid van de koel-vriescombinatie is uitsluitend gegarandeerd als deze wordt aangesloten op een aardingssysteem dat volgens de geldende veiligheidsbepalingen is geïnstalleerd.

Het is zeer belangrijk dat aan deze fundamentele veiligheidsvoorwaarde is voldaan. Laat de huisinstallatie bij twijfel door een vakman/vakvrouw controle- ren.

De fabrikant kan niet aansprakelijk worden gesteld voor schade die wordt veroorzaakt door een ontbrekende of beschadigde aarddraad (bijv. een elektrische schok).

Een veilig gebruik van de koel-vriescombinatie is alleen dan gegarandeerd, wanneer het apparaat wordt gemonteerd en aangesloten volgens de instructies die in de gebruiks-aanwijzing staan.

Dit apparaat mag uitsluitend door een vakman/vakvrouw op een niet-stationaire locatie (bijvoorbeeld een boot of camper) worden ingebouwd en aangesloten. Hierbij moet aan alle voorwaarden voor een veilig gebruik worden voldaan.

Installatie- en onderhoudswerkzaamheden als ook reparaties mo-gen alleen door erkende vakmensen worden uitgevoerd.

Ondeskundig uitgevoerde installatie- en onderhoudswerkzaamheden, als ook ondeskundig uitgevoerde reparaties kunnen groot gevaar opleveren voor de gebruiker waarvoor de fabrikant niet aansprakelijk is.

Er staat alleen dan geen elektrische spanning op de koel-vries-combinatie als aan één van de volgende voorwaarden is voldaan:

- als de hoofdschakelaar van de huis-installatie is uitgeschakeld,

- of als de stekker uit het stopcontact is getrokken.

Trek daarbij aan de stekker en niet aan de aansluitkabel.

De koel-vriescombinatie mag niet via een verlengsnoer op het elektriciteitsnet worden aangesloten.

Met verlengsnoeren kan een veilig gebruik van het apparaat niet worden gewaarborgd in verband met het gevaar voor oververhitting.

Gebruik

Raak ingevroren levensmiddelen niet met natte handen aan.

Doet u dat wel, dan zouden uw handen vast kunnen vriezen en zou u zich kunnen verwonden.

Nuttig ijsblokjes en ijslolly's, vooral waterijsjes, nooit meteen nadat u ze uit de diepvrieszone heeft gehaald.

Door de zeer lage temperatuur van deze producten zouden uw lippen en tong kunnen vastvriezen en zou u zich kunnen verwonden.

Vries geheel of gedeeltelijk ont- dooide levensmiddelen niet op- nieuw in. Bereid deze levensmiddelen zo snel mogelijk omdat ze anders aan voedingswaarde verliezen en beder- ven.

Ontdooide levensmiddelen die al ge- kookt en gebraden zijn kunnen wel op- nieuw worden ingevroren.

Bewaar geen stoffen in de koel-vriescombinatie die drijfgassen of andere verstuivingsmiddelen bevatten.

Wanneer de thermostaat wordt ingeschakeld kunnen vonken ontstaan.

Deze kunnen licht ontvlambare producten tot explosie brengen.

Plaats dranken met een hoog alcoholpercentage alleen rechtop en

altijd goed gesloten in de koelzone in verband met explosiegevaar.

Bewaar geen blikjes en flessen in de diepvrieszone die koolzuurhoudende dranken bevatten of vloeistoffen die kunnen bevriezen.

De blikjes en flessen kunnen in dat geval uit elkaar springen, u zou zich kunnen verwonden en er zou schade kunnen ontstaan.

Haal flessen die u in de diepvrieszone hebt gelegd om snel te koelen er na maximaal één uur weer uit.

Doet u dat niet, dan kunnen ze uit elkaar springen, zou u zich kunnen verwonden en zou er schade kunnen ont-staan.

Wanneer u levensmiddelen eet die te lang zijn bewaard, loopt u het risico voedselvergiftiging op te doen.

De bewaartijd hangt van vele factoren af, zoals de versheid en kwaliteit van de levensmiddelen en de temperatuur waarop ze worden bewaard.

Neem de bewaartips van de levensmiddelenfabrikanten in acht en houd in de gaten tot welke datum de levensmiddelen uiterlijk houdbaar zijn.

Gebruik geen scherpe voorwerpen om

- rijp- en ijslagen te verwijderen

- en vastgevroren ijsbakjes en/of vastgevroren levensmiddelen los te wrikken.

Doet u dat wel, dan beschadigt u de vriesplaten en functioneert de koel-vriescombinatie niet meer.

Plaats wanneer u wilt ontdooien nooit elektrische verwarmingsapparaten of kaarsen in de koel-vries-combinatie.

Doet u dat wel, dan raakt het kunststof beschadigd.

Gebruik geen ontdooisprays of andere middelen om te ontdooien.

Deze kunnen explosieve gassen vormen, ze kunnen oplosmiddelen of drijfgassen bevatten die het kunststof beschadigen of ze kunnen schadelijk zijn voor de gezondheid.

Behandel de deurdichtingen niet met olie of vet.

Doet u dat wel, dan worden de deurdichtingen in de loop van de tijd poreus.

Sluit de ventilatieroosters in het apparaat niet af.

Wanneer deze roosters geblokkeerd zijn kan er geen goede luchtgeleiding plaatsvinden, waardoor het stroomverbruik stijgt en bepaalde onderdelen van de koel-vriescombinatie beschadigd kunnen raken.

De koel-vriescombinatie is geconstrueerd voor een bepaalde klimaatklasse. Een klimaatklasse is een kamertemperatuurbereik waarbinnen de temperatuur zich moet bewegen en waar deze niet boven of onder mag liggen.

De klimaatklasse van uw koel-vriescombinatie staat aangegeven op het typeplaatje aan de binnenkant van uw apparaat.

Een te lage kamertemperatuur heeft tot gevolg dat de koel-vriescombinatie voor langere tijd afslaat zodat het apparaat de vereiste temperatuur niet kan aanhouden.

Gebruik voor het ontdooien en reinigen van de koel-vriescombinatie nooit een stoomreiniger.

Stoom kan in aanraking komen met de- len van het apparaat die onder span- ning staan en zo kortsluiting veroorza- ken.

Wat te doen wanneer u het ap- paraat afdankt

Voorkom dat kinderen zich bij het spelen insluiten en in levensgevaar komen.
Haal de stekker uit het stopcontact en maak de aansluitkabel onbruikbaar.
Beschadig geen delen van het koelsysteem, bijv. door

• koelmiddelkanalen van de vriesplaten open te prikken;
• buisleidingen om te buigen;
• beschermende lagen af te krabben.

Wanneer er koelmiddel uit spuit kan dat oogletsel veroorzaken.

Wanneer de veiligheidsinstructies niet worden opgevolgd kan de fabrikant niet verantwoordelijk worden gesteld voor schade die daar eventueel het gevolg van is.

Voor het eerste gebruik

■ Reinig de binnenkant van de koel-vriescombinatie en de toebehoren. Gebruik daarvoor lauwwarm water met een beetje reinigingsmiddel.
■ Wrijf daarna alles met een doek droog.

Laat het apparaat nadat u het hebt geplaatst eerst een half uur tot één uur staan voordat u het aansluit. Dat is zeer belangrijk voor een goede werking van het apparaat!

Het inschakelen van de koel- -vriescombinatie

De koelzone en de diepvrieszone kunnen los van elkaar worden ingeschakeld, zodat u niet alletwee de zones gelijk in gebruik hoeft te nemen.

Koelzone

■ Druk op de Aan-/Uit - toets van de koelzone.

In de temperatuuraanduiding van de koelzone gaan er streepjes branden.

De koelzone begint te koelen.

Wanneer de deur wordt geopend, gaat de binnenverlichting aan.

Diepvrieszone

■ Druk op de Aan-/Uit - toets van de diepvrieszone.

In de temperatuuraanduiding van de diepvrieszone gaan er streepjes branden.

Er klinkt een zoemtoon.

De diepvrieszone begint te koelen.

Voordat u voor de eerste keer levens- middelen in de diepvrieszone legt kunt u deze zone het beste een paar uur la- ten voorkoelen.

Het uitschakelen van de zoe- mer

■ Druk op de Zoemer - toets.

De zoemer houdt op.

In de temperatuuraanduiding blijven de streepjes knipperen zolang totdat de ingestelde temperatuur is bereikt.

Koude-accu

Leg de koude-accu in de bovenste diepvrieslade of op het diepvriesplateau.

Na ca. 24 uur bereikt de koude-accu zijn maximale koelcapaciteit.

Het uitschakelen van de koel- -vriescombinatie

■ Druk op de Aan-/Uit - toets.

De temperatuuraanduiding laat niets meer zien.

De koeling is uitgeschakeld.

Is dat niet het geval dan is de vergren- deling ingeschakeld!

Vergrendeling

Met de vergrendeling kunt u voorkomen dat het apparaat per ongeluk wordt uitgeschakeld.

Het inschakelen van de vergrendeling

■ Druk de Zoemer - toets in en houd deze ingedrukt.

■ Druk daarbij nog de Superfrost - toets in en houd beide toetsen tegelijk ca. 3 seconden lang ingedrukt totdat het controlelampje van de vergrendeling ⚙in de temperatuuraan - duiding brandt en er een pieptoon klinkt.

Het apparaat kan pas dan worden uitgeschakeld wanneer de vergrendeling weer is opgeheven!

Het opheffen van de vergrendeling

■ Neem daarvoor dezelfde stappen als bij het inschakelen van de vergrendeling:

- Druk de Zoemer - toets in en houd deze ingedrukt.

- Druk daarbij nog de Superfrost - toets in en houd beide toetsen tegelijk ingedrukt totdat het controlelampje van de vergrendeling ⚙in de temperatuuraanduiding uitgaat.

Het apparaat kan te allen tijde weer worden uitgeschakeld.

Bij langere afwezigheid

Wanneer u de koel-vriescombinatie vrij lange tijd niet meer gebruikt, doe dan het volgende.

■Schakel het apparaat uit.

■Trek de stekker uit het stopcontact.

■Ontdooi de diepvrieszone.

■ Reinig het apparaat.

■ Laat de deuren van het apparaat iets openstaan om te voorkomen dat er luchtjes ontstaan.

Wordt het apparaat in zulke gevallen wel uitgeschakeld, maar niet gereinigd en niet opengezet, bestaat het gevaar dat zich schimmel vormt.

Het is voor de houdbaarheid van de levensmiddelen zeer belangrijk dat de juiste temperatuur wordt ingesteld.

Door micro-organismen bederven de levensmiddelen erg snel. De temperatuur beïnvloedt de snelheid waarmee de micro-organismen groeien. Hoe lager de temperatuur, des te langer het duurt voordat de levensmiddelen bederven.

Wanneer u voor het bewaren van levensmiddelen de juiste temperatuur instelt kunt u daarmee bederf voorkomen of vertragen.

De temperatuur in het apparaat wordt hoger, naarmate

• de deur van het apparaat vaker wordt geopend en de deur langer geopend blijft;
• er meer levensmiddelen worden opgeslagen;
• de temperatuur van de net opgeslagen levensmiddelen hoger is;
• de omgevingstemperatuur hoger is. Dit apparaat is geconstrueerd voor een bepaalde klimaatklasse. Een klimaatklasse is een temperatuurbereik, waarbinnen de kamertemperatuur zich moet bewegen en waar deze niet boven of onder mag liggen.

... in de koelzone

Wij adviseren voor het midden van het apparaat een koeltemperatuur van 5 °C.

... in de diepvrieszone

Stel, wanneer u verse levensmiddelen wilt invriezen en ingevroren levensmiddelen lange tijd wilt bewaren, een temperatuur in van - 18 °C.

Bij deze temperatuur wordt de groei van micro-organismen voor het grootste gedeelte gestopt. Zodra de temperatuur boven de - 10 °C stijgt begint het bederf door de micro-organismen en zijn de levensmiddelen minder lang houdbaar. Daarom mogen geheel of gedeeltelijk ontdooide levensmiddelen pas weer worden ingevroren wanneer ze eerst verwerkt zijn, d.w.z. eerst gekookt of gebraden zijn. Door de hoge temperaturen worden de meeste micro-organismen gedood.

Het instellen van de temperatuur

De temperatuur in de koelzone en in de diepvrieszone kunt u apart instellen met behulp van de beide toetsen rechts en links naast de temperatuuraanduidingen.

• Wanneer u op de bovenste toets drukt gaat de temperatuur omhoog en wordt het warmer.
• Wanneer u op de onderste toets drukt gaat de temperatuur omlaag en wordt het kouder.

De temperatuur die u instelt knippert in de temperatuuraanduiding.

Wanneer u op de temperatuurtoetsen drukt dan ziet u in de temperatuuraanduiding het volgende veranderen:

• Wanneer u voor het eerst drukt, dan verschijnt de temperatuurwaarde die u het laatst heeft ingesteld knipperend in de temperatuuraanduiding.
• Vanaf de tweede keer dat u drukt verandert de temperatuurwaarde in stappen van 1 °C.
• Wanneer u de toets ingedrukt houdt, verandert de temperatuurwaarde continu.

Ongeveer 5 seconden nadat u voor het laatst op een temperatuurtoets heeft gedrukt verschijnt in de temperatuuraanduiding automatisch de temperatuurwaarde die op dat moment in de koelzone of diepvrieszone heerst.

Wanneer u een andere temperatuur heeft ingesteld, controleer dan de temperatuuraanduiding na ca. 6 uur wanneer de koel-vriescombinatie lang niet vol is en na ca. 24 uur wanneer het apparaat wel vol is.

Pas dan is de echte temperatuur bereikt.

Is de temperatuur na deze tijd te hoog of te laag, stel dan opnieuw een andere temperatuur in.

Mogelijke temperatuurinstellingen

De temperatuur is instelbaar

– in de koelzone van 2 °C tot 11 °C
– in de diepvrieszone van -16 °C tot -26 °C.

Of de laagste temperatuur wordt bereikt is afhankelijk van de plaats waar de koel-vriescombinatie is opgesteld en de omgevingstemperatuur. Wanneer de omgevingstemperatuur hoog is, dan is het mogelijk dat de laagste temperatuur niet wordt bereikt.

Is dat het geval, verbruik deze levensmiddelen dan zo snel mogelijk.

Temperatuuraanduidingen

De temperatuuraanduidingen op het bedieningspaneel geven bij normaal gebruik de temperatuur in het midden van de koelzone én die van de warmste plek in de diepvrieszone aan.

De temperatuuraanduiding van de koelzone kan alleen temperaturen tussen de 0°C en de 19°C aangeven. De temperatuuraanduiding van de diepvrieszone kan alleen temperaturen van onder de 0°C aangegeven. Liggen de temperaturen in het apparaat daarbuiten, dan laten de aanduidingen alleen een streep zien.

Het duurt ca. 3 tot 8 uur voordat de gewenste temperatuur in het apparaat is bereikt. Dit is afhankelijk van de omgevingstemperatuur.

De temperatuuraanduidingen knippe- ren, wanneer

• er een andere temperatuur wordt ingesteld,
• de temperatuur in het apparaat een paar graden is gestegen, wat wijst op een koudeverlies.

Dit koudeverlies is geen probleem wanneer u:

• de deur van het apparaat een keer vrij lang geopend houdt, bijv. om een grote hoeveelheid producten in het apparaat te leggen of er uit te halen;
• verse levensmiddelen invriest.

Is de temperatuur in de diepvrieszone vrij lange tijd hoger dan -18 °C, controleer dan of de ingevroren levensmiddelen geheel of gedeeltelijk zijn ont-dood.

Is dat het geval, verbruik deze levensmiddelen dan zo snel mogelijk.

De lichtsterkte van de temperatuuraanduidingen

De lichtsterkte van de temperatuuraanduidingen is zwak wanneer het apparaat wordt afgeleverd. Zodra er een deur wordt geopend, een instelling wordt veranderd of er sprake is van een alarmtoestand, dan brandt de temperatuuraanduiding ca. 1 minuut met zeer grote lichtsterkte.

U kunt de lichtsterkte van de temperatuuraanduiding veranderen:

• Sterker: Druk op de Zoemer - toets, houd deze ingedrukt en druk tegelijk op de bovenste toets naast de temperatuuraanduiding van de diepvrieszone.
• Zwakker: Druk op de Zoemer - toets, houd deze ingedrukt en druk tegelijk op de onderste toets naast de temperatuuraanduiding van de diepvrieszone.

Dit apparaat is uitgerust met een waarschuwingssysteem in de vorm van een zoemer. Daarmee wordt voorkomen dat de temperatuur in de diepvrieszone ongemerkt stijgt.

Wanneer de temperatuur te veel stijgt klinkt er een zoemtoon.

Tegelijk gaat de temperatuuraanduiding van de diepvrieszone knipperen.

Of het apparaat een temperatuur te hoog vindt is afhankelijk van de stand aan de temperatuurregelaar.

De zoemtoon klinkt en de temperatuuraanduiding van de diepvrieszone gaat knipperen wanneer:

• u de diepvrieszone inschakelt;
• u een vrij grote hoeveelheid levens- middelen invriest;
• er teveel warme lucht uit het vertrek het apparaat binnenstroomt, bijv. wanneer u producten in de diepvrieszone legt of hersorteert of er producten uithaalt en de deur daarbij vrij lange tijd openhoudt;
• de stroom vrij lang uitgevallen is ge- weest.

Het inschakelen van het waar- wingssysteem

Het waarschuwingssysteem hoeft niet te worden ingeschakeld, want het is al automatisch klaar voor gebruik.

Het voortijdig uitschakelen van de zoemer

Zodra de ingestelde temperatuur in de diepvrieszone is bereikt houdt de zoemer op en brandt de temperatuuraanduiding constant.

Wanneer de zoemer u hindert dan kunt u deze voortijdig uitschakelen.

■Druk op de Zoemer - toets.

De zoemer houdt op.

De temperatuuraanduiding blijft zolang knipperen totdat de alarmtoestand is beëindigd. Daarna brandt de temperatuuraanduiding constant.

Vanaf dat moment is het waarschu- wingssysteem weer klaar voor gebruik.

Het gebruik van de super- koeling

Met behulp van de functie "Superkoeling" daalt de temperatuur in de koelzone zeer snel tot ongeveer 2 °C.

Het gebruik van de superkoeling is vooral dan aan te raden, wanneer u grote hoeveelheden verse levensmiddelen of drank opslaat en snel wilt laten afkoelen.

Het inschakelen van de superkoeling

■Druk op de Superkoeling - toets.

Het controlelampje boven deze toets gaat branden.

De koelcapaciteit van de koelzone is maximaal. Daardoor daalt de temperatuur in het apparaat.

Het uitschakelen van de superkoeling

De superkoeling wordt automatisch na ca. 6 uur uitgeschakeld.

Het controlelampje boven de Superkoeling - toets gaat uit.

De koelcapaciteit van de koelzone is weer normaal.

Om energie te besparen kunt u de superkoeling zelf uitschakelen zodra de levensmiddelen of dranken koel genoeg zijn.

■ Druk op de Superkoeling - toets.

Het controlelampje boven deze toets gaat uit.

De koelcapaciteit van de koelzone is weer normaal.

Wat gebeurt er bij het invriezen van verse levensmiddelen?

Verse levensmiddelen moeten zo snel mogelijk tot in de kern worden ingevroren. Alleen zo blijven voedingswaarde, vitaminen, vorm en smaak behouden.

Hoe langzamer de levensmiddelen invriezen, des meer vocht komt er uit iedere cel vrij. Dit vocht komt in de tussenruimten terecht.

De cellen gaan krimpen.

Wanneer de levensmiddelen ontdooien komt slechts een deel van het vocht dat eerder vrijkwam in de cellen terug.

Praktisch betekent dit dat de levensmiddelen veel vocht verliezen. Dat ziet u aan de grote waterplas die zich om de levensmiddelen vormt wanneer deze ontdooien.

Wanneer de levensmiddelen snel helemaal invriezen, heeft het vocht minder tijd om uit de cellen vrij te komen en in de tussenruimten terecht te komen.

De cellen krimpen veel minder.

Wanneer de levensmiddelen ontdooien kan de kleine hoeveelheid vocht die vrijgekomen is naar de cellen terugkeren. Dat betekent dat de levensmiddelen weinig vocht verliezen. Er vormt zich slechts een kleine waterplas om de levensmiddelen wanneer deze ontdooien!

Het gebruik van de superfrost

Met behulp van de functie "Superfrost" kunt u verse levensmiddelen optimaal invriezen. De superfrost moet u al vóór het invriezen van verse levensmiddelen inschakelen.

De superfrost schakelt u niet in:

• wanneer u reeds ingevroren levensmiddelen in de diepvrieszone legt;
• wanneer u dagelijks slechts max. 2 kg verse levensmiddelen in de diepvrieszone legt.

Het inschakelen van de superfrost

De superfrost moet u inschakelen 4 - 6 uur voordat u de in te vriezen levensmiddelen in de diepvrieszone legt. Wilt u gebruik maken van de maximale vriescapaciteit, schakel de superfrost dan 24 uur van te voren in.

■Druk op de Superfrost - toets.

Het controlelampje boven deze toets gaat branden.

De koelcapaciteit van de diepvrieszone is maximaal. Daardoor daalt de temperatuur in de diepvrieszone.

Het uitschakelen van de superfrost

De superfrost wordt automatisch na ca. 30 tot 60 uur uitgeschakeld, afhankelijk van de hoeveelheid levensmiddelen die in de diepvrieszone zijn gelegd.

Het controlelampje boven de Superfrost - toets gaat uit.

De koelcapaciteit van de diepvrieszone is weer normaal.

Zones met verschillende temperaturen

Door de natuurlijke luchtcirculatie ont-staan er in de koelruimte zones met verschillende temperaturen.

Maak daar bij het inruimen van de levensmiddelen gebruik van.

De koude, zware lucht zakt in het onderste gedeelte van het apparaat.

Koelste gedeelte in de koelruimte

Het koelste gedeelte in de koelruimte bevindt zich direct boven de groenten- en fruitladen.

Gebruik dit gedeelte voor alle levens- middelen die niet lang houdbaar zijn, zoals:

– vis, vlees, gevogelte;
– worst, kant-en-klaar-gerechten;
- levensmiddelen waar eieren of room in zijn verwerkt;
- alle soorten deeg;
- melkproducten;
- in folie verpakte, voorgesneden groente en in het algemeen alle verse groenten waarvan de houdbaar-heidsdatum alleen geldt bij een temperatuur van minstens 4 °C.

Minst koele gedeelte in de koelruimte

Het minst koele gedeelte in de koel- ruimte bevindt zich helemaal bovenin tegen de deur.

Gebruik dit gedeelte voor het opslaan van boter zodat deze smeerbaar blijft en voor kaas zodat deze zijn aroma niet verliest.

Bewaar geen stoffen in het apparaat die drijfgassen of andere verstui-vingsmiddelen bevatten.

Dit in verband met explosiegevaar.

Plaats dranken met een hoog alco- holpercentage alleen rechtop en al- tijd goed gesloten in het apparaat in verband met explosiegevaar.

Zet geen culinaire olie in de deur van het apparaat.

Doet u dat wel, dan kunnen er scheuren in het kunststof materiaal van de deur ontstaan.

De levensmiddelen mogen niet met de achterwand in aanraking komen, want in dat geval kunnen ze eraan vastvriezen.

Voor het apparaat ongeschikte levensmiddelen

Niet alle levensmiddelen zijn geschikt om in de koelruimte te worden bewaard.

Hiertoe behoren:

• Koudegevoelig fruit en koudegevoelige groenten zoals bananen, avocado's, papaja's, passievruchten, aubergines, paprika, tomaten en komkommers
  – Fruit dat nog niet rijp is
  – Aardappels
• Parmezaanse kaas

Levensmiddelen afdekken of niet?

Bewaar levensmiddelen alleen afge- dekt of verpakt.

Zo voorkomt u dat er levensmiddelen-luchtjes vrijkomen en op andere levens-middelen worden overgebracht. Tevens voorkomt u dat de levensmiddelen uit-drogen en dat mogelijk aanwezige bacteriën zich verspreiden.

Wanneer u de juiste temperatuur instelt en de koelruimte regelmatig reinigt vermeerderen bacteriën zoals salmonella's zich minder snel.

Groenten en fruit

Groenten en fruit kunnen echter onverpakt in de groente- en fruitladen worden bewaard.

U moet er echter rekening mee houden dat sommige groentesoorten natuurlijke gassen afscheiden, wat bederf in de hand werkt. Enkele groente- en fruit-

soorten reageren bijzonder gevoelig op deze natuurlijke gassen. Daarom mo- gen niet alle groenten- en fruitsoorten samen in één lade worden bewaard.

Voorbeelden van vruchten die veel natuurlijke gassen afscheiden:

Appels, abrikozen, peren, nectarines, perziken, pruimen, avocado's en vijgen.

Voorbeelden van groenten en fruit die erg gevoelig reageren op gassen van andere groenten- en fruitsoorten:

Kiwi's, broccoli, bloemkool, spruitjes, mango's, honingmelen, appels, abri- kozen, komkommer, tomaten, peren, nectarines en perziken.

Tips om energie te besparen

• Wanneer u levensmiddelen in het apparaat wilt leggen of eruit wilt halen, doe de deur dan altijd maar even open.
  Hoe vaker en hoe langer de deur openstaat, des te hoger de temperatuur in het apparaat wordt en des te langer het apparaat staat te ronken om de temperatuur laag te houden.
• Leg de levensmiddelen bij het inruimen meteen op de goede plek. Moet u lang zoeken, dan stijgt de temperatuur.
• Laat warme levensmiddelen en dranken afkoelen voordat u ze in het apparaat plaatst.
• Plaats de levensmiddelen niet te dicht op elkaar zodat de lucht tussen de levensmiddelen kan circuleren.

Plateaus

De plateaus kunt u in hoogte verstellen zodat er producten van verschillende hoogte kunnen worden neergelegd / neergezet.

■ Trek het plateau naar voren totdat u weerstand voelt, til het aan de voorkant op en haal het eruit.
■ Zet het plateau met de achterkant naar boven op de gewenste plek, haal de voorkant omhoog en schuif het plateau naar binnen. De opstaande rand moet naar boven wijzen zodat de levensmiddelen niet met de achterwand in aanraking kunnen komen en eraan vastvriezen.

Tweedelig plateau

Wanneer u hoge producten in het apparaat wilt plaatsen kunt u gebruik maken van een plateau dat uit twee delen bestaat.

- Til het voorste gedeelte iets op en schuif het onder het achterste gedeelte.

Op het plateau daaronder kunnen dan hoge producten worden neergezet / neergelegd.

Deurvakken

■ Schuif de deurvakken naar boven en haal ze eruit.
■ Zet de deurvakken er op de ge- wenste plaats weer in. Zorg er daarbij voor dat ze goed vastklikken.

Fleshouders

Fleshouders kunt u naar rechts of links verschuiven.

Daardoor staan de flessen steviger wanneer u de deur van het apparaat opent en sluit.

Maximale vriescapaciteit

Levensmiddelen kunnen het best zo snel mogelijk tot in de kern worden ingevroren. Daarvoor is het noodzakelijk dat de maximale vriescapaciteit niet wordt overschreden.

De maximale vriescapaciteit binnen 24 uur vindt u op het typeplaatje "Vriescapaciteit ..... kg/24 h".

Het bewaren van diepvries- producten

■ Wilt u diepvriesproducten bewaren, controleer dan al vóórdat u ze koopt:
– de verpakking op eventuele beschadigingen;
- de uiterste houdbaarheidsdatum van de diepvriesproducten en
- de temperatuur van de diepvrieskist in de winkel. Komt deze boven de -18 °C, dan zijn de diepvriesproducten niet zo lang houdbaar als wanneer de temperatuur -18 °C is.
■ Haal de diepvriesproducten uit de diepvrieskist als u alle andere boodschappen al in uw wagentje hebt liggen en vervoer ze in krantenpapier of in een koeltas.
■ Leg de diepvriesproducten thuis direct in de diepvrieszone.

Vries geheel of gedeeltelijk ontdooide levensmiddelen niet opnieuw in. Pas nadat u deze levensmiddelen hebt gekookt of gebraden kunt u ze opnieuw invriezen.

Het invriezen en bewaren van verse levensmiddelen

Gebruik voor het invriezen alleen verse levensmiddelen waar geen rotte plekken in zitten!

Waar u daarbij op moet letten:

• Geschikt om in te vriezen zijn: vers vlees, gevogelte, wildbraad, vis, groenten, kruiden, vers fruit, zuivel-producten, brood en banket, kliekjes, eigeel, eiwit en vele kant-en-klaar-producten.
• Niet geschikt om in te vriezen zijn: druiven, kropsla, radijs, rammenas, zure room, mayonaise, hele eieren in de schaal, uien, hele appels en pe-ren.
• Om kleur, smaak, aroma en vitamine C te behouden kunt u groenten en fruit het beste voor het invriezen blancheren. Breng daartoe een pan water aan de kook, voeg het voedsel daar portie-gewijs aan toe, laat het daar 2-3 minuten in liggen, haal het eruit, laat het snel in koud water afkoelen en laat het uitlekken.
• Mager vlees is beter geschikt om te worden ingevroren dan vet vlees en kan aanmerkelijk langer worden bewaard.
• Leg tussen koteletten, biefstukjes, schnitzels enz. telkens een stukje huishoudfolie. Zo voorkomt u dat stukken vlees aan elkaar vastvriezen.

- Kruid en zout verse levensmiddelen en geblancheerde groente vóór het invriezen niet.

Kruid en zout reeds bereide gerechten voor het invriezen slechts licht. Sommige kruiden veranderen de smaakintensiteit van de gerechten.

- Laat warme gerechten en dranken eerst buiten het apparaat afkoelen. Doet u dat niet dan beginnen reeds ingevroren levensmiddelen te ont-dooien en wordt er meer stroom ver-bruikt dan nodig is.

Het verpakken

■Vries de levensmiddelen per portie in.

Geschikte verpakking

• kunststof folie
• diepvrieszakken van polyethyleen
• aluminiumfolie
• diepvriesbakje

Ongeschikte verpakking

• pakpapier
• braadpapier
• cellofaan
• afvalzakken
• gebruikte plastic zakken

■ Druk de lucht uit de verpakking.
■ Sluit de verpakking goed af met:

- elastiekjes

- kunststof klipjes

- touwtjes of

- koudebestendig plakband.

Zakken en diepvrieszakken van poly- ethyleen kunt u ook met een seal- apparaat afsluiten.

■ Doe een sticker op de verpakking met inhoud en invriesdatum.

Vóórdat u de verse levensmiddelen in de diepvriesruimte legt

■ Wanneer u meer dan 2 kg verse levensmiddelen heeft, schakel dan een tijdje vóórdat u deze in de diepvriesruimte legt de functie "Superfrost" in. Zie hoofdstuk: "De functie "Superfrost".

Het wegleggen

De levenmiddelen kunnen overal in de diepvrieszone worden ingevroren, bij voorkeur in de bovenste diepvriesla- den.

Vrij grote hoeveelheden kunnen het beste direct op de vriesplaten worden gelegd, daar de levensmiddelen daar bijzonder snel worden ingevroren zonder dat dat ten koste gaat van de kwaliteit. In dit geval moeten één of meer diepvriesladen uit het apparaat worden gehaald.

In iedere diepvrieslade en op iedere vriesplaat kan maximaal 25 kg worden gelegd.

■ Leg de in te vriezen producten over de hele breedte op de bodem van de diepvriesladen of op de vriesplaten van de diepvrieszone, zodat ze zo snel mogelijk tot in de kern worden ingevroren.
■ Zorg ervoor dat het materiaal waarin de in te vriezen producten zijn verpakt droog is, zodat de producten niet aan elkaar of aan de bodem van de diepvriesladen vastvriezen.

Het invriezen en bewaren van levensmiddelen

Zorg ervoor dat in te vriezen levensmiddelen niet tegen reeds ingevroren levensmiddelen aan komen te liggen.

Gebeurt dat wel dan kunnen reeds ingevroren levensmiddelen gaan ontdooien.

Diepvrieskalender

De diepvrieskalender die zich op de diepvriesladen bevindt geeft de gebruikelijke bewaartijd aan van verschillende soorten levensmiddelen, wanneer ze vers worden opgeslagen.

Bij de in de handel verkrijgbare diepvriesproducten is de op de verpakking aangegeven uiterste houdbaarheidsdatum beslissend.

Markeersysteem voor ingevroren levensmiddelen

Een manier om de bewaartijd van de levensmiddelen in de gaten te houden is het markeersysteem voor ingevroren levenmiddelen.

Op iedere diepvrieslade zitten 2 plaket- ten met een wieltje. Op dit wieltje zijn de maanden weergegeven met 1 - 12.

■ Schuif de plaketten vanaf de rand van de diepvrieslade op de geleiderail.

Met de plaketten geeft u aan om wat voor soort product het gaat en met de wieltjes het tijdstip waarop u het product hebt opgeslagen.

Het ontdooien van ingevroren producten

Dat kunt u doen

• in de magnetron;
• in de oven bij het verwarmingssys- teem "Hetelucht" of "Ontdooien";
• bij kamertemperatuur;
• in de koelzone.

Platte stukken vlees en vis kunnen gedeeltelijk ontdooid in een hete braad-pan worden gelegd.

Fruit kan bij kamertemperatuur zowel in de verpakking als ook in een afgedekte schaal ontdooien.

Groente kan in het algemeen in bevro- ren toestand aan kokend water worden toegevoegd of in heet vet worden ge- stoofd. De kooktijd is iets korter dan bij verse groente.

Vries geheel of gedeeltelijk ontdooide levensmiddelen niet opnieuw in. Pas nadat u deze levensmiddelen hebt gekookt of gebraden kunt u ze opnieuw invriezen.

Het bereiden van ijsblokjes

■Druk het boutje naar beneden en vul het bakje voor ijsblokjes met water. Overtollig water stroomt door een opening weg.

■ Druk het boutje naar boven om het bakje te sluiten en zet het op de bodem van een diepvrieslade.

■ Wanneer het bakje is vastgevroren, gebruik dan een stomp voorwerp, bijv. een lepelsteel om het los te maken.

■ Wanneer het bakje even onder stromend water wordt gehouden laten de ijsblokjes gemakkelijk los.

Het snelkoelen van dranken

Schakel om dranken snel te koelen de superkoeling in en leg de dranken in de koelzone.

Wanneer u flessen drank toch in de diepvrieszone legt, haal ze daar dan na maximaal één uur weer uit.

Doet u dat niet dan springen de flessen uit elkaar.

Diepvriesplateau

(afhankelijk van het model)

Op het diepvriesplateau kunt u kleinere producten invriezen, niet alleen fruit en groenten maar ook kruiden, zonder dat dat ten koste gaat van de kwaliteit.

De producten blijven in vorm en de kans dat ze aan elkaar vastvriezen is klein.

■Leg de in te vriezen producten op het diepvriesplateau.

■ Hang het diepvriesplateau in één van de bovenste diepvriesladen.

■ Laat de producten 10 tot 12 uur ste- vig invriezen.

■ Hevel ze dan over in een diepvrieszak of diepvriesbakje en leg ze dan in de diepvriesladen.

Het gebruik van de koude-accu

(afhankelijk van het model)

De koude-accu voorkomt dat de temperatuur in de diepvrieszone snel stijgt wanneer de stroom is uitgevallen.

Leg de koude-accu in de bovenste diepvrieslade direct op de levensmiddelen of op het diepvriesplateau.

Na ca. 24 uur bereikt de koude-accu zijn maximale koelcapaciteit.

Leg de koude-accu wanneer de stroom uitvalt direct op de levensmiddelen in de bovenste lade om de levensmidde- len in ieder geval nog zo lang mogelijk te kunnen bewaren.

Wanneer u verse levensmiddelen in de diepvrieszone wilt leggen, gebruik de koude-accu dan om een scheiding aan te brengen tussen reeds ingevroren en verse levensmiddelen, zodat de eerste groep niet gaat ontdooien.

De koude-accu kan ook korte tijd worden gebruikt voor het koelen van levensmiddelen en dranken in een koeltas.

Het ontdooien van de koelzone

Terwijl de koel-vriescombinatie in werking is, kunnen zich aan de achterwand van de koelzone rijp en waterpareltjes vormen.

Deze hoeft u niet te verwijderen, want de koelzone wordt automatisch ont-dooid.

Het dooiwater loopt via het gootje voor het dooiwater en via de afvoeropening voor het dooiwater in het verdampings- systeem aan de achterkant van het apparaat.

Let erop dat het dooiwater altijd ongehinderd weg kan lopen. Houd het gootje en de afvoeropening voor het dooiwater daarom schoon.

Het ontdooien van de diepvrieszone

De diepvrieszone ontdooit niet automatisch, daar de ingevroren levensmiddelen niet mogen ontdooien.

Wanneer het apparaat normaal in gebruik is, ontstaan er na verloop van tijd rijp en ijs op de vriesplaten. Daardoor wordt er minder kou afgegeven en meer stroom verbruikt.

Krab de rijp- en ijslagen er niet af, want dan beschadigt u de vriesplaten en functioneert het apparaat niet meer.

Ontdooi de diepvrieszone van tijd tot tijd, echter in ieder geval zodra zich een ca. 5 mm dikke ijslaag heeft gevormd.

Gebruik de gelegenheid wanneer er weinig of geen producten in de diepvrieszone liggen.

■ Schakel ca. 4 uur voordat u de diepvrieszone gaat ontdooien de superfrost in. Daardoor krijgen de reeds opgeslagen ingevroren levensmiddelen een koudereserve en kunnen dus iets langer bij kamertemperatuur worden bewaard.

■Haal de ingevroren producten uit de diepvrieszone en leg de koude-accu erop. Wikkel de producten in verschillende lagen krantenpapier of de-kens. Bewaar de ingevroren producten op een koele plaats, totdat de diepvrieszone weer klaar is voor gebruik.

■Haal alle diepvriesladen uit de diepvrieszone.

Handel het ontdooien zo snel mogelijk af. Hoe langer de ingevroren producten bij kamertemperatuur worden bewaard, des te korter ze houdbaar zijn.

■ Schakel de diepvrieszone met de Aan-/Uit - toets uit.

In de temperatuuraanduiding is niets meer te lezen. Is dat niet het geval, dan is de vergrendeling ingeschakeld!

■ Laat de deur van de diepvrieszone open.

Het ontdooien van de koel-vriescombinatie

■ Klap het dooiwaterafvoergootje uit.

■Zet een schaal of bak voor het apparaat, waar het dooiwater in kan worden opgevangen. Let erop dat het water niet kan overlopen.

U kunt het ontdooien versnellen door twee pannetjes op een onderzetter met heet (niet kokend) water in de diepvrieszone te zetten.

Plaats wanneer u wilt ontdooien nooit elektrische verwarmingsapparaten of kaarsen in het apparaat. Doet u dat wel, dan raakt het kunststof beschadigd.

Gebruik geen ontdooisprays of andere middelen om te ontdooien. Deze kunnen explosieve gassen vormen, ze kunnen oplosmiddelen of drijfgassen bevatten die het kunststof beschadigen of ze kunnen schadelijk zijn voor de gezondheid.

■ Neem het dooiwater dat zich verder nog in de diepvrieszone bevindt met een spons of doek op.
■ Reinig de diepvrieszone en maak deze droog.
■Klap het dooiwaterafvoergootje weer in.
■Sluit de deur van de diepvrieszone en schakel de diepvrieszone in.

De temperatuuraanduiding van de diepvrieszone brandt.

■Schakel de superfrost in zodat de diepvrieszone snel koud wordt.

Het controlelampje gaat branden.

■ Schuif de diepvriesladen met de ingevroren producten in de diepvrieszone zodra de temperatuur in deze zone laag genoeg is.

■ Schakel de superfrost weer uit door op de Superfrost - toets te drukken.

Het controlelampje gaat uit.

Gebruik nooit zand-, soda-, zuur- of schuurmiddelhoudende reinigings-middelen of chemische oplosmiddelen.

Ongeschikt zijn ook zogenaamde "schuurmiddelvrije" schuurmiddelen, daar deze doffe plekken veroorza- ken.

Let erop dat er geen water in de elektronica, in de verlichting of in de ventilatieroosters terechtkomt.

Zorg ervoor dat er geen reinigings- water door de afvoeropening voor het dooiwater loopt.

Gebruik geen stoomreiniger. Stoom kan in aanraking komen met delen van het apparaat die onder spanning staan en zo kortsluiting veroorzaken.

Het typeplaatje in de binnenruimte van het apparaat mag niet worden verwijderd. De gegevens zijn nodig in het geval er een storing optreedt.

Voor het reinigen

■ Schakel het apparaat uit door beide Aan-/Uit - toetsen in te drukken.
■ Haal de producten uit de koelzone en de diepvrieszone en bewaar ze op een koele plaats.
■ Ontdooi de diepvrieszone.
■ Haal alle toebehoren uit de koel-vriescombinatie die kunnen worden verwijderd.

Het reinigen van de buitenkant, binnenruimte en de toebehoren

Deze kunt u het beste reinigen met lauwwarm water met reinigingsmiddel. Reinig de toebehoren met de hand en niet in de afwasautomaat. Het botervak kan wel in de afwasautomaat.

■ Reinig de koelzone minstens één keer in de maand en de diepvrieszone iedere keer na het ontdooien.
■ Reinig het gootje en de afvoeropening voor het dooiwater regelmatig met een wattenstaafje of iets dergelijks, zodat het dooiwater altijd ongehinderd weg kan lopen.
■Neem de buitenkant, de binnenruimte en de toebehoren daarna met helder water af en wrijf alles met een doek droog.
■Laat de deuren van de koel-vries-combinatie korte tijd openstaan.

Het reinigen van de ventilatie-roosters

■ Reinig de ventilatieroosters regelmatig met een kwast of een stofzuiger.

Wanneer er zich stof ophoopt wordt er onnodig energie verbruikt.

Het reinigen van de deurdichtingen

Behandel de deurdichtingen niet met olie of vet.

Doet u dat wel, dan worden de deurdichtingen in de loop van de tijd poreus.

■ Reinig de deurdichtingen regelmatig alleen met helder water en wrijf ze daarna met een doek grondig droog.

Het reinigen van het metalen rooster aan de achterkant

Het metalen rooster aan de achterkant van het apparaat (warmtewisselaar) moet minstens eenmaal in het jaar van stof worden ontdaan.

Wanneer er zich stof ophoopt wordt er onnodig veel energie verbruikt.

Let er bij het reinigen van het metalen rooster op dat er geen kabels of andere onderdelen worden afgescheurd, geknikt of beschadigd.

Na het reinigen

■ Plaats de toebehoren in de koelzone.
■ Leg de levensmiddelen in de koelzone.
■ Sluit de deuren van de koel-vries-combinatie.
■ Schakel de koelzone en diepvrieszone in.
■ Schakel de superfrost in zodat de diepvrieszone snel koud wordt.

Het controlelampje gaat branden.

■Schuif de diepvriesladen met de ingevroren producten in de diepvrieszone zodra de temperatuur in deze zone laag genoeg is.
■Schakel de superfrost weer uit door op de Superfrost - toets te drukken.

Het controlelampje gaat uit.

Reparaties aan elektrische appara- ten mogen alleen door vakmensen worden uitgevoerd. Wanneer dit niet gebeurt dan kan de gebruiker grote risico's lopen.

Een aantal storingen kunt u echter zelf verhelpen.

Wat moet u doen, wanneer ...

... u ongewone geluiden hoort nadat u de koel-vriescombinatie hebt ingeschakeld en vooral nadat u het apparaat voor het eerst in gebruik hebt genomen?

■Schakel de koel-vriescombinatie uit en controleer of:
- het apparaat stabiel en waterpas staat;
- de meubels die naast het apparaat staan gaan trillen als deze aanstaat;
- alle delen aan de achterwand van het apparaat nergens tegenaan kunnen komen;
- u de kabelhouder van de achterwand van het apparaat hebt verwijderd;
- de uitneembare onderdelen van de koel-vriescombinatie stevig in het apparaat zitten;
- er flessen tegen elkaar aankomen.

Bedenk wel dat motor- en stromingsgeluiden in het koelsysteem niet te vermijden zijn.

... de koelzone of de diepvrieszone niet koelt?

■ Controleer of:

• de desbetreffende zone is ingeschakeld. De daarbijbehorende temperatuuraanduiding moet branden.
• de stekker stevig in het stopcontact zit;
• de hoofdschakelaar van de elektrische huisinstallatie is ingeschakeld.

Is dit wel het geval, neem dan contact op met de Technische Dienst van Miele Nederland B.V.

... de deur van de diepvrieszone niet verschillende keren achter elkaar kan worden geopend?

Dat is geen storing. Door de zuigende werking kunt u de deur pas na enige tijd zonder moeite openen.

... de temperatuur in de koelzone of in de diepvrieszone te laag is?

■ Stel een hogere temperatuur in.
■ Controleer of u vergeten hebt om de superkoeling of de superfrost uit te schakelen. In dat geval brandt het desbetreffende controlelampje.

... de koel-vriescombinatie vaker en voor langere tijd aanslaat?

■ Controleer of:
- de ventilatieroosters zijn geblokkeerd en of er veel stof inzit;
- het metalen rooster (warmtewisselaar) aan de achterwand stoffig is;
- u de deur van de koelzone of de diepvrieszone vaak open en dicht heeft gedaan;
- er ineens grote hoeveelheden verse levensmiddelen zijn ingevroren;
- de deuren van de koel-vriescombinatie goed sluiten;
- er zich op de vriesplaten een vrij dikke ijslaag bevindt.
Klopt dat, ontdooi dan de diepvrieszone.

... de ingevroren producten vastgevroren zijn?

Maak de ingevroren producten met een stomp voorwerp, bijv. met een lepel-steel los.

... er zich op de vriesplaten een vrij dikke ijslaag bevindt?

■ Controleer of de deur van de diepvrieszone goed sluit.
■ Ontdooi de diepvrieszone.
■ Reinig de diepvrieszone.

Door een dikke ijslaag vermindert de koelcapaciteit waardoor het stroomverbruik stijgt.

... de zoemtoon klinkt en de temperatuuraanduiding van de diepvrieszone knippert?

De diepvrieszone is gezien de ingestelde temperatuur te warm en wel doordat:

• de deur van de diepvrieszone vaak open en dicht is gedaan;
• er ineens grote hoeveelheden verse levensmiddelen zijn ingevroren;
• de ventilatieroosters zijn geblokkeerd.

Wanneer het euvel verholpen is dan brandt de temperatuuraanduiding van de diepvrieszone constant en houdt de zoemer op.

... er in de temperatuuraanduidingen een streep brandt of knippert?

Controleer de temperatuuraanduidingen ca. 6 uur nadat u het apparaat hebt ingeschakeld.

De temperatuuraanduiding van de koelzone kan alleen temperaturen tussen de 0°C en de 19°C aangeven. De temperatuuraanduiding van de diepvrieszone kan alleen temperaturen van onder de 0°C aangegeven. Liggen de temperaturen in het apparaat daarbuiten, dan laten de aanduidingen alleen een streep zien.

... in een temperatuuraanduiding "F0" tot "F5" verschijnt?

Er is sprake van een storing.

■ Neem contact op met de Technische Dienst van Miele Nederland B.V.

... in een temperatuuraanduiding een "nA" verschijnt?

De stroom is de afgelopen dagen of uren uitgevallen geweest, waardoor de temperatuur in de diepvrieszone te sterk is gestegen.

■ Druk op de Zoemer - toets, zolang "nA" brandt.

In de temperatuuraanduiding verschijnt de hoogste temperatuur die tijdens de stroomuitval in de diepvrieszone is gemeten.

■ Controleer of de levensmiddelen geheel of gedeeltelijk zijn ontdooid. Is dat het geval, verwerk de levensmiddelen dan door ze te koken of te braden, voordat u ze weer invriest.

De hoogste temperatuur wordt ca. 1 minuut aangegeven. Daarna verschijnt in de temperatuuraanduiding weer de temperatuur die op dat moment in de diepvrieszone heerst.

... het controlelampje van de superkoeling of dat van de superfrost niet brandt, terwijl het apparaat wel werkt?

Het controlelampje is defect.

■ Naam contact op met de Technische Dienst.

... het apparaat niet kan worden uitgeschakeld?

De vergrendeling is ingeschakeld.

... de binnenverlichting in de koelzone niet meer functioneert?

■ Controleer of de deur van de koelzone vrij lange tijd geopend is geweest.

De verlichting wordt na ca. 15 minuten automatisch uitgeschakeld.

Is dat niet het geval, dan is het gloei-lampje kapot.

■ Trek de stekker uit het stopcontact of schakel de hoofdschakelaar van de elektrische huisinstallatie uit.

■Druk de zijkanten van de lampafdekking naar elkaar toe.
■ Maak de lampafdekking los.
■ Licht de afdekking er aan de achterkant uit.
■ Draai het gloeilampje uit de fitting en vervang het.

Aansluitgegevens van het lampje: 220 - 240 V, max. 25 W, fitting E 14

■ Draai het nieuwe gloeilampje in de fitting. Let er bij het indraaien op dat de dichting goed vast zit.
■ Hang de lampafdekking er aan de achterkant weer in.
■Laat de afdekking aan de zijkanten weer vastklikken.

... de bodem van de koelzone nat is?

De afvoeropening voor het dooiwater is verstopt.

■Reinig het gootje en de afvoeropening voor het dooiwater.

Kunt u een storing ook met boven- genoemde tips niet verhelpen, roep dan de hulp in van de Technische Dienst.

Open als het mogelijk is de deuren van het apparaat niet vóórdat de storing is verholpen. Zo houdt u het koudeverlies zo gering mogelijk.

Neem bij storingen die u niet zelf kunt verhelpen contact op met

- uw Miele-handelaar of

– met de Technische Dienst van Miele Nederland B.V.

De telefoonnummers van diverse afdelingen en het adres van Miele Nederland B.V. vindt u op de achterzijde van deze gebruiksaanwijzing.

Geef bij het inschakelen van de Technische Dienst altijd het type en het nummer van het apparaat door.

Beide gegevens vindt u op het type- plaatje in de binnenruimte van het ap- paraat.

Voor informatie over het Miele Service Verzekering Certificaat kunt u zich wenden tot uw Miele-vakhandelaar of de bijgevoegde folder raadplegen.

Dit apparaat mag alleen door een erkend elektricien op het elektriciteitsnet worden aangesloten.

Dit apparaat is voorzien van een aansluitkabel en een stekker met randaarde, geschikt voor aansluiting op 50 Hz 220 - 240 V.

Dit apparaat mag uitsluitend worden aangesloten op een contactdoos met randaarde.

Het is het beste wanneer de contact- doos zich naast het apparaat bevindt en u er gemakkelijk bij kunt.

Dit apparaat mag uitsluitend op een huisinstallatie worden aangesloten die volgens NEN 1010 is geïnstalleerd.

De installatiegroep dient met een 10 A-zekering te worden gezekerd.

In de EU-richtlijnen geeft men ter verhoging van de veiligheid het advies om de huisinstallatie van een aardlekschakelaar te voorzien.

Het is niet toegestaan het apparaat met een verlengsnoer op het elektriciteitsnet aan te sluiten.

Met verlengsnoeren kan een veilig gebruik van het apparaat namelijk niet worden gewaarborgd in verband met het gevaar voor oververhitting.

Moet er aan de aansluiting op het elektriciteitsnet of aan de aansluitkabel iets worden veranderd dan mag dat uitsluitend door een erkend bedrijf gebeuren.

Zet geen apparaten op de koel- -vriescombinatie die warmte af- geven, zoals broodroosters of mag- netrons. Doet u dat wel dan wordt er onnodig veel energie verbruikt.

Plaats van opstelling

Kies geen plaats direct naast een for- nuis, een verwarming of in de buurt van een raam waar de zon direct door heen kan schijnen.

Hoe hoger de omgevingstemperatuur is, des te langer de koel-vriescombinatie staat te ronken en des te hoger het stroomverbruik is.

Geschikt is een droge ruimte waar kan worden geventileerd.

Klimaatklasse

De koel-vriescombinatie is geconstru- eerd voor een bepaalde klimaatklasse. Een klimaatklasse is een kamertempe- ratuurbereik waarbinnen de tempera- tuur zich moet bewegen en waar deze niet boven of onder mag liggen.

De klimaatklasse van uw kast staat aangegeven op het typeplaatje aan de binnenkant van uw apparaat.

Klimaatklasse Kamertemperatuur

SN	+10 °C tot +32 °C
N	+16 °C tot +32 °C
ST	+18 °C tot +38 °C
T	+18 °C tot +43 °C

Een te lage kamertemperatuur heeft tot gevolg dat de koel-vriescombinatie voor langere tijd afslaat.

Dat heeft weer tot gevolg dat de temperaturen in het apparaat te hoog zijn.

Luchttoevoer en luchtafvoer

De lucht aan de achterwand van de koel-vriescombinatie wordt warm.

Daarom zijn een goede luchttoevoer en luchtafvoer noodzakelijk. Om die reden mogen de ventilatieroosters niet geblokkeerd zijn en moeten ze bovendien regelmatig stofvrij worden gemaakt.

Transportbeveiliging van het handvaten

Wanneer u de deuren voor het eerst opendoet, gaan de handvaten van de transportstand over in de gebruiksstand.

Dit is door een klik te horen.

Ze staan daarna iets meer van het apparaat af dan daarvoor.

Het plaatsen van het apparaat

■Haal eerst de kabelhouder van de achterkant van het apparaat af.

■Controleer of alle delen aan de achterwand van het apparaat nergens tegenaan kunnen komen.

Buig eventueel in de weg zittende delen voorzichtig weg.

■ Schuif het apparaat voorzichtig op de daarvoor bestemde plaats.

Tips voor het plaatsen van het apparaat

Het stellen van het apparaat

■ Stel het apparaat stevig en waterpas via de stelvoeten met de bijgevoegde steeksleutel.

Het apparaat wordt geleverd met rechtsscharnierende deuren. Moeten de deuren linksscharnierend zijn, verander dan de draairichting van de deuren.

■Maak het sokkelpaneel ①met een schroevendraaier los, haal het naar voren en verwijder het.

■ Maak de afdekking ② met de schroe - vendraaier los en sluit de deur van het apparaat.

■ Draai schroef ③eruit.

■ Trek de deurscharnier ④ met de lagerbout ⑤ naar beneden en verwijder hem.

■ Open de onderste deur, laat hem iets zakken en licht hem eruit.

■ Laat de bovenste deur ⑦gesloten, trek de lagerbout ⑥naar beneden en verwijder de bout.

■Open de bovenste deur, laat hem iets zakken en licht hem eruit. Let daarbij op de afstandsschijf ②.

■Draai de bovenste lagerbout ①er met de inbus van de bijgevoegde steeksleutel uit en draai hem er aan de andere kant weer in.

■ Wissel de afdekking ⑦ in het midden van het apparaat en de scharnierhaak ④. Doe daartoe het volgende: Draai de schroeven ⑧ eruit, trek de afdekking ⑦ en de scharnierhaak ④ eraf, draai ze allebei 180° en zet ze er aan de andere kant weer op en schroef ze vast.

■ Trek het lagerbusje ③ vanonder uit de scharnierhaak ④ en zet het busje er van boven weer in.

Het veranderen van de draairichting van de deur

■ Haal het afstandsstuk ⑥er met een schroevendraaier af en zet het aan de andere kant weer vast.
■ Licht de stoppen ⑨uit de lagerbus - jes in de deuren van het apparaat en stop ze er aan de andere kant weer in.
■ Klik de afdekkingen ⑫er aan de voorkant af en haal ze weg.
■ Schroef het handvat ⑩er af.
■ Plaats het handvat ⑩en de stoppen ⑪aan de andere kant.
■Schuif de afdekkingen ⑫op het apparaat en let er op dat ze goed vastklikken.
■Hang de bovenste deur van het apparaat in de lagerbout ①(let daarbij op de afstandsschijf ②) en sluit de deur van het apparaat.
■Schuif de middelste lagerbout ⑤van onderen door de scharnierhaak ④in de bovenste deur van het apparaat.
■ Controleer of de bovenste deur goed zit. Stel de deur indien nodig via de sleufgaten in de scharnierhaak ④.
■ Hang de onderste deur van het apparaat in de scharnierhaak ④en sluit de deur.

In de volgende afbeelding is de onderste deur niet gesloten. Zo kunnen wij beter laten zien hoe u te werk moet gaan.

■ Draai het deurscharnier ② 180°, trek de lagerbout ① eruit en zet deze er omgekeerd weer in.
■Monteer beide onderdelen in de lagersteun ⑥. Schuif daartoe de lagerbout ① door de lagersteun ⑥ in het deurscharnier ②, draai het deurscharnier naar binnen, schuif het omhoog en monteer het met schroef ③ voor.
■ Stel de onderste deur van het apparaat via het sleufgat in de lagersteun ⑥ten opzichte van de ommanteling van het apparaat. Draai schroef ③ daarna stevig aan.
■ Schuif het sokkelpaneel ④erop en druk het aan totdat het vastklikt.
■ Plaats de afdekking ⑤ aan de voor - kant in het sokkelpaneel terwijl de deur nog open is en klik de afdekking aan de achterkant vast.

Het apparaat kan in ieder keukenblok worden ingebouwd. Wilt u de hoogte van het apparaat aanpassen aan de hoogte van het keukenblok, dan kunt u boven het apparaat een extra kast ① aanbrengen.

Voor de luchtafvoer moet aan de achterkant van het apparaat een luchtafvoerkanaal van minstens 50 mm diepte worden geplaatst.

De luchtafvoeropening onder het pla-fond moet minstens 300 cm ^2 bedragen, zodat de warme lucht ongehinderd kan worden afgevoerd.

Is dat niet het geval, dan moet het ap- paraat meer presteren, wat meer stroom vergt.

De luchttoevoer- en luchtafvoeropeningen mogen niet worden afgedekt of geblokkeerd.

Bovendien moeten ze regelmatig stofvrij worden gemaakt.

Bij een ombouw met keukenkasten die voldoen aan de norm (diepte max. 580 mm) kan het apparaat direct naast de keukenkast worden geplaatst. De deur van het apparaat ②steekt dan aan de zijkant 34 mm en in het midden van het apparaat 51 mm uit ten opzichte van het front van de keukenkast. Daardoor kan de deur zonder problemen worden geopend en gesloten.

Wanneer het apparaat naast een muur ③wordt opgesteld, is tussen wand en apparaat aan de kant van de scharnie-ren een afstand van minstens 36 mm vereist, zodat de deur van het apparaat met het handvat helemaal open kan.

Wanneer u uw apparaat aan de daar- naast staande keukenmeubelen ④wilt bevestigen of afstandslijsten tussen ap- paraat en muur wilt aanbrengen, denk dan aan het volgende:

■ Controleer of de deuren van het apparaat nadat ze bevestigd zijn nog goed open kunnen.

■ Er mag binnen het vlak met de roosters niet worden geboord, daar dan ingeschuimde onderdelen kunnen worden beschadigd.

■ Maat A is afhankelijk van de grootte van de diepvrieszone. Lees de juiste maat uit de volgende tabel af.

Het inbouwen van de koel-diepvriescombinatie

Diepvries-laden	Maat A in mm
2 660
3 850
4 1040

■ Bevestig het apparaat met parkerschroeven aan de keukenmeubelen. De schroeven mogen er niet dieper dan 10 mm worden ingeschroefd.

U kunt zich wenden tot Miele Nederland B.V.:

Bij storingen:

Voor onderdelenleveranties:

- afdeling Onderdelen -

Telefoon: (03 47) 37 88 80*

Voor overige informatie:

- afdeling Consumentenbelangen -

Telefoon: (03 47) 37 88 87*

MIELE NEDERLAND B.V.

Postbus 166

4130 ED Vianen

Kantoor en Infocentrum Miele-inbouwapparaten:

De Limiet 2

4131 NR Vianen

*) meerdere lijnen
