Type product	Inbouw minibar / koelkast
Merk	Dometic
Model	RH 441 (RH441LD)
Afmetingen (H x B x D)	554 x 401 x 449 mm
Netto gewicht	15 kg
Bruto inhoud	40 liter (volledig gekoeld)
Nominaal vermogen	65 W
Energieverbruik	0,8 kWh/24u (gemeten bij 25°C en 7°C koelvak)
Voeding	230 V ~, volgens lokale voorschriften geaard stopcontact
Koelmiddel	Ammoniak (natuurlijk, met natriumchromaat als roestwerend middel)
Ontdooiing	Automatisch (cyclus: 39 uur na inschakeling, daarna 2 uur ontdooien om de 24 uur)
Temperatuurregeling	Elektronisch, thermostaatknop in het koelvak
Deurcontrole (DOC)	Elektronisch via reedcontact, rode stip bij open deur
Verlichting	Laagspanning, automatisch bij openen deur (sensor), gloeilamp vervangbaar
Geluidsniveau	Geruisloos (absorptiekoeling)
Installatie	Inbouw; waterpas, 20 mm afstand tot muur, ventilatieopening min. 105 mm x breedte, roosters min. 200 cm²
Deuraanslag wijzigbaar	Ja (bij modellen RH441LD e.a.)
Ondersteuning	Reinigen met zachte doek, lauw water en milde zeep; jaarlijks stof van aggregaat verwijderen
Veiligheid	Niet geschikt voor medicijnen; geen explosieve stoffen; koelaggregaat niet openen; bij lek ventileren en uitschakelen
Garantie	Overeenkomstig EC-richtlijn 44/1999/CE en landelijke voorwaarden; schade door verkeerd gebruik niet gedekt

Veelgestelde vragen - RH 441 DOMETIC

Hoe installeer ik de Dometic RH 441 correct?

Zorg dat de koelkast waterpas staat, houd 20 mm afstand tot de muur en voorzie ventilatie met een opening van minimaal 105 mm x de breedte van de koelkast. Gebruik ventilatieroosters met een opening van minstens 200 cm². Volg de installatie-instructies in de handleiding.

Wat moet ik doen als de koelkast niet koelt?

Controleer of de thermostaat niet op '0' staat, of de stekker in het stopcontact zit en of het stopcontact spanning heeft. Als het koelaggregaat koud is maar geen koeling, kan het apparaat in de ontdooifase zijn (duurt 2 uur). Bij een warm aggregaat: controleer of het apparaat waterpas staat en of de ventilatieroosters vrij zijn. Laat het 5-6 uur draaien.

Kan ik de deuraanslag van de RH 441 wijzigen?

Ja, de deuraanslag is wijzigbaar bij dit model. Raadpleeg de handleiding voor de specifieke stappen, inclusief het losmaken en verplaatsen van scharnieren. Zorg dat de afstand tussen kastdeur en ombouw 1-2 mm is en tussen kast en minibar 6-8 mm.

Hoe reinig ik de Dometic RH 441?

Reinig de binnen- en buitenkant met een zachte doek, lauw water en milde zeep. Gebruik geen schurende of bijtende middelen. Houd het deurrubber olie- en vetvrij. Verwijder jaarlijks stof van het koelaggregaat met een zachte borstel of doek.

Wat is het DOC (deurcontrolemechanisme) en hoe werkt het?

Het DOC registreert wanneer de deur wordt geopend via een magnetische schakelaar. Een rode stip op het display geeft aan dat de deur is geopend. Na sluiting kan de stip worden gereset met een DOC-sleutel (bij sommige modellen). Het signaal kan naar de receptie worden gestuurd.

Hoe vervang ik de verlichting in de koelkast?

Trek de stekker uit het stopcontact. Verwijder het beschermkapje en de defecte gloeilamp. Plaats een nieuwe gloeilamp van hetzelfde type. Neem voor reserveonderdelen contact op met het Dometic Service Centre.

Welk koelmiddel wordt gebruikt en is het veilig?

Er wordt ammoniak gebruikt als koelmiddel, een natuurlijke stof die ook in huishoudelijke schoonmaakmiddelen voorkomt. Het is niet gevaarlijk voor de gezondheid bij normaal gebruik. Bij een lek (herkenbaar aan geur) schakel het apparaat uit, ventileer de ruimte en informeer het hotelpersoneel.

Hoe kan ik energie besparen met de RH 441?

Plaats de koelkast niet in direct zonlicht of bij een warmtebron. Laat de luchtcirculatie rond het aggregaat vrij. Open de deur kort. Zet de koelkast 12 uur voor gebruik aan. Plaats bij voorkeur voorgekoelde goederen. Een gemiddelde kamertemperatuur van 22°C is ideaal.

Hoe ontdooit de RH 441?

De koelkast heeft een automatische ontdooicyclus. De eerste ontdooiing start 39 uur na inschakeling en duurt 2 uur. Daarna volgt een cyclus van 22 uur koelen en 2 uur ontdooien. Nooit ijs met kracht verwijderen of het ontdooiproces versnellen met extra warmte.

Wat valt onder de garantie van Dometic?

De garantie dekt fabricagefouten volgens de EC-richtlijn en landelijke voorwaarden. Schade door verkeerd gebruik, wijzigingen aan het apparaat of gebruik van niet-originele onderdelen valt niet onder de garantie. Neem voor service contact op met de klantenservice met model- en serienummer.

GEBRUIKSAANWIJZING RH 441 DOMETIC

2.1 Waarschuwingen en veiligheidsadvies 3 2.2 Koelmiddelen 3

3.0 GARANTIE EN KLANTENSERVICE 3

4.0 INSTALLATIE 4

4.1 Doel van deze handleiding 4 4.2 Vereiste materialen/gereedschappen 4 4.3 Uitpakken 4 4.4 Reinigen 4 4.5 Installatie 5 4.6 Bevestigen 6 4.7 Aansluiten aan het lichtnet 7 4.8 Wijzigen van scharnierophanging 7 4.9 Wijzigen van deuraanslag 8

5.0 GEBRUIKSINSTRUCTIES 9

5.1 Ingebruikname 9 5.2 Temperatuurregeling 9 5.3 Automatisch ontdooien 9 5.4 Het herkennen van een lek 9 5.5 Open-deur controlemechanisme(DOC) 10 5.6 Verlichting 11 5.7 Milieu-advies 12 5.8 Afvoeren als afval 12 5.9 Tips voor energiebesparing 12 5.10 Verklaring van overeenstemming 12 5.11 Checklist 13 5.12 Technische gegevens 14

1.0

INLEIDING

Wij feliciteren u met uw keuze voor de Dometic miniBar. We zijn ervan overtuigd dat uw nieuwe apparaat u in geen enkel opzicht teleur zal stellen.

De miniBar werkt geruisloos, voldoet aan hoge kwaliteitsnormen en maakt een doelmatig gebruik van hulpbronnen en energie gedurende de complete levensduur, nl. tijdens de fabricage en in gebruik en tenslotte bij afvoer als afval.

Lees de instructies voor installatie en bediening zorgvuldig door voordat u de miniBar daadwerkelijk gaat gebruiken.

2.0

2.1

UW EIGEN VEILIGHEID

Waarschuwingen en veiligheidsadvies

Als u de koelkast weggooit, moet u alle deuren van de koelkast demonteren en de roosters in de koelkast laten. Op die manier voorkomt u dat kinderen in de koelkast ingesloten raken en stikken.

• Open het koelaggregaat nooit - dit staat onder hoge druk.
• Berg nooit explosieve vloeistoffen op in de miniBar, zoals aanstekerbrandstof, benzine, ether of soortgelijke producten.
• De minibar is niet geschikt voor het bewaren van geneesmiddelen.
• De miniBar moet zodanig worden geïnstalleerd dat per ongeluk aanraken van het koelaggregaat niet mogelijk is (het aggregaat wordt warm tijdens bedrijf).
• Het apparaat moet worden aangesloten op een deugdelijk geaard stopcontact, overeenkomstig de wettelijke voorschriften in het betreffende land.
• Onderhoud mag alleen worden uitgevoerd door daartoe bevoegd personeel.

2.2

KOELMIDDELEN

Als koelmiddel wordt ammonia gebruikt. Dit is een natuurlijke stof die ook wordt gebruikt in huishoudelijke schoonmaakmiddelen (1 liter schoonmaakmiddel kan tot 200 g ammonia bevatten; ongeveer tweemaal zoveel als in de koelkast wordt gebruikt). Natriumchromaat wordt gebruikt als roestwerend middel (minder dan 2% van het koelvloeistofgewicht)

Bij lekken (gemakkelijk merkbaar door de onaangename geur):

• Schakel het apparaat uit (trek de stekker uit het stopcontact, indien van toepassing.) • Ventileer de kamer grondig. • Informeer het hotelpersoneel.

Inspecties i.v.m. de veiligheid van hotelgasten en personeel hebben aangetoond dat het koelmiddel niet gevaarlijk is voor de gezondheid.

3.0

GARANTIE EN KLANTENSERVICE

Garantiebepalingen zijn in overeenstemming met EC richtlijn 44/1999/CE en de normale condities zoals van toepassing voor het desbetreffende land. Voor garantie en andere diensten neemt u contact op met de afdeling klantenservice. Schade door verkeerd gebruik wordt niet door de garantie gedekt. De garantie dekt geen wijzigingen aan de apparatuur of gebruik van onderdelen die niet van Dometic zijn. De garantie is niet geldig en er wordt geen aansprakelijkheid aanvaard als de instructies voor installatie en gebruik niet worden gevolgd.

Onderdelen kunt u in heel Europa bestellen bij de afdeling klantenservice.

4.0

4.1

Zorg dat u bij contact met klantenservice altijd het modelnummer, MLC, en het product- en serienummer bij de hand heeft! Deze informatie treft u aan op de modelsticker binnenin het apparaat.

Doel van deze handleiding

Deze handleiding maakt duidelijk hoe:

• De minibar correct wordt geïnstalleerd.
• De minibar correct wordt bediend.
• De correcte werking en onderhoud van de minibar wordt gegarandeerd.
• Uzelf moet handelen wanneer er een storing optreedt.

4.2

Bij de eerste ingebruikname heeft u de volgende gereedschappen nodig:

Controleer bij uitpakken of het apparaat geen defecten vertoont.

• Meld transportschade binnen 48 uur na aflevering bij het transportbedrijf.
• Controleer of de op de modelsticker vermelde spanning overeenkomt met de netspanning ter plaatse.

Afhankelijk van het model zullen de volgende onderdelen aanwezig zijn in de miniBar:

Het is aan te bevelen de miniBar zowel uit- als inwendig te reinigen voordat u het apparaat gaat gebruiken.

• Reinig met een zachte doek, lauw water en zachte zeep.
• Neem de miniBar vervolgens af met schoon water en laat goed drogen.
• Verwijder eens per jaar stof van het koelaggregaat met een borstel of een zachte doek.

WAARSCHUWING:

Te voorkoming van materiële schade:

• Gebruik geen harde of bijtende zeep of reinigingsmiddelen of middelen die soda bevatten
• Zorg dat het deurrubber olie- en vetvrij blijft.
• De cilindersloten werden in de fabriek gesmeerd voor de complete levensduur.

4.5

Installatie

A

Gelieve de onderstaande installatiegegevens zorgvuldig op te volgen. De waarborg is enkel geldig voor producten die zijn geïnstalleerd, zoals is beschreven.

1. De koelkast dient in beide richtingen genivelleerd te zijn.
2. Er moet een afstand van 20 mm tot de muur zijn.
3. In ventilatie dient te worden voorzien zoals is getoond in de alternatieven A, B, C of D.
4. De ventilatieleiding moet ten minste 105 mm x de breedte van de koelkast meten.
5. Enkel de volledige koeleenheid moet in de leiding zoals aangegeven.
6. De lucht door de leiding mag niet worden voorverwarmd door een warmtebron
7. Bij gebruik van ventilatieroosters dienen de openingen elk ten minste 200 cm ² te bedragen.

4.6

4.6.1

Bevestigen

RH456LD/E

1. Draai de schroef vast.

De miniBar moet via de onderste scharnieren aan het kastmeubel worden vastgeschroefd.

1. Draai de schroef vast.

Aansluiten aan het lichtnet

- Het apparaat moet op een deugdelijk geaard stopcontact worden aangesloten, overeenkomstig de in het betreffende land van kracht zijnde wetgeving.

- Controleer voor ingebruikname of de op de modelsticker vermelde spanning overeenstemt met de netspanning ter plaatse.

Als dat niet zo is, sluit het apparaat dan niet aan maar neem contact op met uw leverancier.

Als de aansluitkabel is beschadigd, mag dit uitsluitend worden vervangen door de Electrolux Groep Service in Alphen aan den Rijn of door gekwalificeerde dealers, dit om gevaar te voorkomen.

4.8

Wijzigen van scharnierophanging

(mogelijk bij RH430LD, RH440LD, RH441LD, RH460LD, RH436D, RH447D)

Afstand t.o.v. kastdeur (A)

1. In gesloten positie moet tussen de kastdeur (A) en de kastombouw een tussenruimte blijven (afstand 1-2 mm).

1. Tussen kast en miniBar moet een afstand van 6-8 mm blijven bestaan.

4.9

Wijzigen van deuraanslag

• Het apparaat moet worden aangesloten op een deugdelijk geaard stopcontact.
• De miniBar bereikt pas na enkele uren de bedrijfstemperatuur.

De werking van de miniBar is geruisloos!

5.2

Temperatuurregeling

De miniBar is uitgerust met een elektronische temperatuurregeling. De thermostaatregelknop bevindt zich in het koelvak van de miniBar. (RH455LD, RH456LD/E: de thermostaatregelaar bevindt zich in het niet-gekoelde vak).

5.3

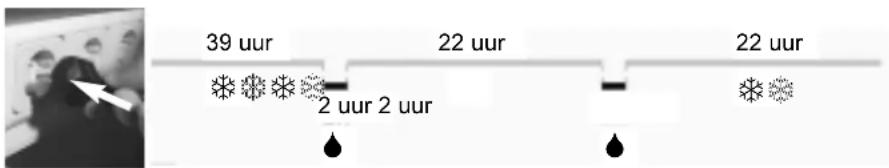

• De eerste ontdooifase start 39 uur na de ingebruikname en duurt twee uur.
• Vervolgens functioneert het apparaat ononderbroken gedurende 22 uur, steeds gevolgd door een ontdooperiode van 2 uur.

IJsafzettingen moeten nooit met kracht worden verwijderd. Versnel ook het ontdooiproces niet door extra te gaan verwarmen.

5.4

Het herkennen van een lek

Dankzij een extra sensor kan door elektronische meting van de verdampingstemperatuur een lek worden opgespoord. Deze lekkage-test wordt na iedere ontdooicyclus (i.e. iedere 24 uur) uitgevoerd. In geval van lekkage schakelt de elektronische besturing de mini-bar automatisch uit

De volgende beschrijvingen hebben uitsluitend betrekking op miniBars met een DOC deurcontrolemechanisme.

Via een rode stip in het display (A, punt 3) geeft het DOC aan dat de deur van de miniBar werd geopend.

1. Open de miniBar, controleer de inhoud en vul de voorraad aan als dat nodig is.
2. Sluit de miniBar.

RH456LD/E

1. Steek de DOC sleutel in en draai rechtsom.

Alle overige modellen

De rode stip is nu verdwenen.

1. Verwijder de DOC sleutel.

Open-deur controlemechanisme (elektrisch, via reedcontact)

Als de miniBar wordt geopend, wordt een magnetisch bediende schakelaar onder de koelkast geactiveerd (AFB. 1).

Afhankelijk van de verbinding (openen/sluiten mechanisme) wordt een elektrisch circuit verbroken of gesloten. De handeling wordt zo geregistreerd en verwerkt bij de hotelreceptie.

De aansluiting van de bedrading bevindt zich aan de achterzijde van de miniBar en bestaat uit een 3-polige contactstrip (1).

1 = contactstrip

2 = magneetschakelaar

A = blauw (openingsmechanisme)

B = zwart (sluitmechanisme)

C = wit

Model RH456LD/E is voorzien van laagspanning verlichting.

• Bij het openen van de deur wordt de verlichting in het koelvak aangeschakeld via een sensor.
• Het licht in het niet-gekoelde opbergvak wordt handmatig aangeschakeld, via een in de lamp aangebrachte schakelaar.

Gloeilampen vervangen:

1. Trek de stekker uit het stopcontact.

1. Verwijder het beschermkapje.

1. Verwijder de defecte gloeilamp.

4. Breng de nieuwe gloeilamp aan.

- Bij het openen van de deur wordt de verlichting in het koelvak aangeschakeld via een sensor.

Vervangen van gloeilampen:

1. Trek de stekker uit het stopcontact.

1. Verwijder het beschermkapje.

1. Verwijder de defecte gloeilamp.

1. Breng de nieuwe gloeilamp aan.

Voor reservegloeilampen kunt u contact opnemen met uw Dometic Service Centre.

5.7

Milieu-advies

De door Dometic Siegen gefabriceerde MiniBars bevatten geen CFK's of gefluoriseerde koolwaterstoffen.

In het koelaggregaat doet ammoniak dienst als koelmiddel (een natuurlijke vloeistof met stikstof en waterstof als bestanddelen). Als drijfgas bij de fabricage van de PU-schuim isolatie werd cyclopentaan gebruikt, een stof die de ozonlaag niet aantast.

5.8

Afvoeren als afval

Verpakkingsmaterialen moeten in verband met recycling worden afgevoerd via lokale afvalverzamelpunten. Het apparaat zelf moet worden overgedragen aan een erkend afvalverwerkingsbedrijf of aan gemeentelijke diensten voor afvalinzameling; deze zullen zorgdragen voor een correcte verwerking van materialen die geschikt zijn voor hergebruik en het op behoorlijke wijze afvoeren van alle overige materialen.

5.9

Tips voor energiebesparing

• Bij een gemiddelde kamertemperatuur van ca. 22° C zal de miniBar bij een gemiddelde thermostaatinstelling goed functioneren.
• Plaats goederen zo mogelijk voorgekoeld in de miniBar.
• Plaats de miniBar niet in rechtstreeks invallend zonlicht en zet hem niet nabij een warmtebron.
• Zorg dat de luchtcirculatie in het koelaggregaat niet wordt belemmerd.
• Open de miniBar slechts kortstondig als u goederen uit wilt nemen.
• Zet de miniBar voordat u gaat inladen ca. 12 uur tevoren aan.

5.10

Verklaring van overeenstemming

Dometic

1. Probleem: Geen koeling (het koelaggregaat aan de achterzijde van het apparaat is koud).

Mogelijke oorzaak Te ondernemen	actie	Actie onderhoudsmonteur
a.) De thermostaat staat op "0".	a.) Zet de temperatuurregelaar in de middenstand.
b.) De stekker is niet aangesloten.	b.) Sluit de stekker aan.
c.) Het stopcontact staat niet onder spanning.	c.) Controleer de zekeringenkast in het gebouw.
d.) Defecte electronica of sensors.		d.) Monteer nieuwe electronica of nieuwe sensor.
e.) Defect verwarmingselement.		e.) Monteer een nieuw verwarmingselement.
f.) Het apparaat is in de ontdooifase.	f.) Zie de gebruiksinstructies, punt 5.3.

1. Probleem: Geen koeling (het koelaggregaat is warm).

Mogelijke oorzaak Te ondernemen	actie	Actie onderhoudsmonteur
a.) Het apparaat staat niet horizontaal.	a.) Gebruik een waterpas en plaats het apparaat horizontaal.
b.) Het apparaat is pas sinds korte tijd aan geschakeld.	b.) Zet het apparaat aan en laat 5-6 uur lang functioneren.
c.) Defect koelaggregaat.		c.) Controleer of repara-tie haalbaar is. Zo niet, vervang het apparaat dan.

1. Probleem: Geringe koelende werking.

Mogelijke oorzaak Te ondernemen	actie	Actie onderhoudsmonteur
a.) Het koelaggregaat heeft onvoldoende toevoer van ventilatielucht.	a.) Controleer of de ventilatieroosters vrij zijn. Controleer of het apparaat correct is geïnstalleerd (installatie-instructie punt 4.5).
b.) Het apparaat staat blootgesteld aan direct zonlicht.	b.) Volg de installatie instructies (punt 4.5).
c.) De deur van het koelvak sluit niet stevig.	c.) Controleer of de installatie instructie (punt 4.5) is opgevolgd.	c.) Is de deurmagneet aanwezig? Monteer zo nodig een nieuwe deur.
d.) Het licht blijft permanent aan terwijl deur gesloten is.		d.) Vervang de verlichtingssensor. Monteer zo nodig een nieuwe deur.
e.) De miniBar is pas sinds kort ingeruimd met goederen.	e.) Controleer het koelvak na 5-6 uur op goede koelende werking.

1. Probleem: IJsafzettingen in koelvak.

Mogelijke oorzaak Te ondernemen actie		Actie onderhoudsmonteur
a.) De deur van het koelvak sluit niet stevig.	a.) Controleer of de installatieinstructie (punt 4.5) is opgevolgd.	a.) Is de deurmagneet aanwezig?Monteer een nieuwe deur.

5.12

Technische gegevens

Model	RH430LD	RH440LD	RH441LD	RH455LD
	Inbouw Inbouw Vrijstaand/ Vrijstaand
			Inbouw model
Behuizing Metaal Metaal Metaal Hout
Bruto inhoud (liter) 30 40 40 55
Gekoeld/ongekoeld 30 / - 40 / - 40 / - 35 / 20
Afmetingen
(HxBxD) 522x384x412 554x401x446 554x401x449 780x420x445
Nominaal vermogen (W) 65 65 65 65
Energie-verbruik
kWu/24* 0,7 0,8 0,8 0,8
Netto gewicht (kg) 11	14 15 26
Model	RH456LDE	RH456LD	RH460LD	RH461LD
Montagewijze	Vrijstaand	Vrijstaand	Vrijstaand/Inbouw Inbouw	Vrijstaand/
Behuizing Metaal Metaal Metaal
Bruto inhoud (liter) 56 56 60 60
Gekoeld/ongekoeld 40 / 16	40 / 16	60 / -	60 / -
Afmetingen
(HxBxD) 658x450x503 721x450x505 563x486x474 563x486x474
Nominaal vermogen (W) 65 65 80 80
Energie-verbruik
kWh/24* 0,9 0,9 1,0 1,45
Netto gewicht (kg) 21 24,5	20 23
MODEL	RH436D	RH447D
	Vrijstaand/ Vrijstaand/Inbouw Inbouw
Behuizing Metaal Metaal
Bruto inhoud (liter) 30 40
Gekoeld/ongekoeld 30 / - 40 / -
Afmetingen
(HxBxD))	522x384x411	554x401x446
Nominaal vermogen (W) 65 65
Energieverbruik
kWh 24h*	0,7 0,8
Netto gewicht (kg) 11	14

* Energieverbruik gemeten bij een gemiddelde omgevingstemperatuur van 25° C, als een jaarlijks gemiddelde en bij een koelvaktemperatuur van 7° C, overeenkomstig DIN/EN153.

Electrolux behoudt zich het recht voor zonder voorafgaande kennisgeving technische wijzigingen aan producten aan te brengen.

Dometic
