Producttype	Wasdroger
Merk	AEG-Electrolux
Model	Lavatherm 36800
Afmetingen (H x B x D)	85 x 60 x 57 cm
Diepte met open deur	107 cm
Hoogteverstelling	6 mm
Maximaal vulgewicht	6 kg (afhankelijk van programma)
Energieverbruik (voorbeeld)	4,0 kWh bij kastdroog katoen (800 tpm)
Droogprogramma's	Automatisch: extra droog, intensief droog, kastdroog, strijkdroog (katoen); extra droog, kastdroog, strijkdroog (mengweefsels); strijkvrij; opfrissen; wol. Tijdprogramma's: 60 min, 30 min, luchten
Extra functies	Starttijdkeuze (3, 6, 9 uur), lage temperatuur, kort programma, zoemer, antikreukfase (30 min)
Verwarming	2400 W normaal / 1400 W bij lage temperatuur
Pluizenfilter	Reinigen na elk droogproces
Deurscharnier	Verwisselbaar (door service)
Installatie	Vrijstaand of als was-droogzuil met montageset
Elektrische aansluiting	Netspanning en zekering zie typeplaatje (230 V ~50 Hz gebruikelijk)
Aanbevolen omgevingstemperatuur	+5 °C tot +35 °C

Veelgestelde vragen - Lavatherm 36800 AEG-ELECTROLUX

Waarom start de droger niet?

Mogelijke oorzaken: stekker niet in het stopcontact, deur open, geen programma geselecteerd, START/PAUZE niet ingedrukt, of zekering defect. Controleer deze punten en probeer opnieuw.

Waarom duurt het drogen te lang?

Oorzaken: pluizenzeef verstopt, afvoerlucht belemmerd, te grote lading, wasgoed te vochtig, of lage temperatuur optie ingeschakeld met te veel was. Reinig de zeef, controleer de afvoer, en reduceer de lading of centrifugeer beter.

Waarom is het wasgoed nog vochtig na het drogen?

Mogelijk verkeerd programma gekozen, pluizenzeef verstopt, te veel was, onvoldoende centrifugeren, of aanslag in de trommel. Kies een droger programma, reinig de zeef, verminder de lading en centrifugeer beter. Reinig de trommel met azijn.

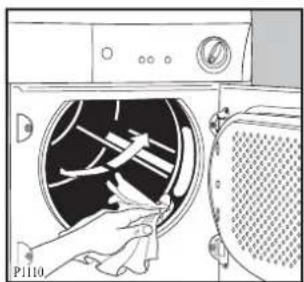

Hoe reinig ik de pluizenzeef?

Trek de zeef aan de greep omhoog uit de binnendeur. Verwijder pluis met een vochtige hand. Plaats de zeef terug. Reinig de zeef ook af en toe met water en een borstel. Gebruik de droger nooit zonder zeef.

Kan ik de draairichting van de deur wijzigen?

Ja, dit moet worden uitgevoerd door de service-afdeling van AEG. Neem contact op met de klantenservice voor een afspraak.

Wat betekent het controlelampje 'ZEFF'?

Het lampje 'ZEFF' geeft aan dat de pluizenzeven gereinigd moeten worden. Dit dient na elk droogproces te gebeuren om een goede luchtcirculatie te garanderen.

Kan ik delicate stoffen drogen?

Ja, gebruik het programma 'LAGE TEMP.' voor fijne was. Dit verlaagt de verwarming van 2400 W naar 1400 W. Let op het wasetiket: symbolen geven aan of machine drogen is toegestaan.

Hoe gebruik ik de starttijdkeuze?

Kies eerst het programma, druk op de toets STARTTIJDKEUZE (3, 6 of 9 uur), en druk daarna op START/PAUZE. De machine telt af en start na de ingestelde tijd. Tijdens het aftellen kunt u nog was toevoegen door de deur te openen en opnieuw op START/PAUZE te drukken.

Wat moet ik doen als de droger stopt tijdens het programma?

Controleer of de deur geopend is (sluit hem en druk op START/PAUZE). Als het lampje 'EINDE' brandt kort na start, is de lading te klein of te droog; kies dan een tijdprogramma of hogere droogheidsgraad. Bij storing raadpleeg de foutopsporing in de handleiding.

Kan ik de droger op een wasmachine plaatsen?

Ja, met de montageset voor een was-droogzuil kunt u de droger op een voorlader Lavamat plaatsen. Volg de montage-instructies en zorg voor een stabiele opstelling.

GEBRUIKSAANWIJZING Lavatherm 36800 AEG-ELECTROLUX

Lees deze gebruiksaanwijzing aandachtig door.

Lees vooral de aanwijzingen m.b.t. de veiligheid op de eerste pagina's van deze gebruiksaanwijzing! Bewaar de gebruiksaanwijzing goed, zodat u nog eens iets kunt nalezen en geef hem door aan een eventuele volgende eigenaar van het apparaat.

Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Attentie!) geven wij aanwijzingen die belangrijk zijn voor uw veiligheid of voor het functioneren van de machine. Let goed op deze aanwijzingen.

Dit symbool voert u stap voor stap door de bediening van het apparaat.

Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en praktisch gebruik van het apparaat.

Het klaverblad staat voor tips en aanwijzingen m.b.t. economisch en milieuvriendelijk gebruik van het apparaat.

Mocht er een storing optreden, dan vindt u onder "Wat is er aan de hand als ..." aanwijzingen om kleine storingen zelf op te heffen.

Bij technische problemen kunt u altijd contact opnemen met de AEG fabrieksservice, zie hoofdstuk "Service".

Gedrukt op chloorvrij papier - wie milieubewust denkt, handelt ook zo...

Inhoud

Inhoud

Aanwijzingen m.b.t. de veiligheid 4-6

Algemene aanwijzingen 7

Afvalverwerking 7

Milieutips.... 8-9

Beschrijving van de apparaat.... 10

Frontaanzicht....10

Achteraanzicht....10

Bedieningspaneel....11-13

Beknopte gebruiksaanwijzing 14

Drogen 15-17

Wasgoed voorbereiden 15

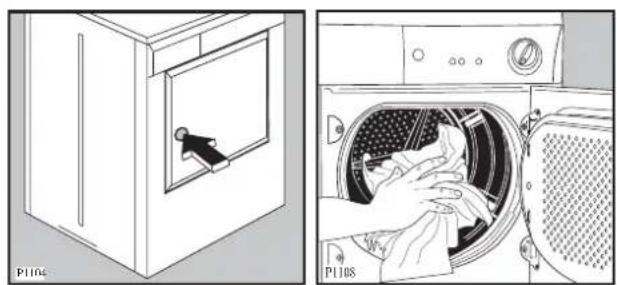

Deur openen 15

Wasgoed in de droger doen. 15

Droogprogramma of droogtijd instellen....16

Droogprogramma starten....16

Wasgoed uitnemen of inleggen. 16

Beëindiging van het droogproces 17

Droger uitschakelen 17

Pluizenzeef reinigen 17

Het geleidingsvermogen aanpassen....18

Programmatabellen 19

Informatie over textiel 20

Wasetiketten 20

Reiniging en onderhoud 21

Pluizenzeef reinigen 21-22

Het zeefgedeelte 22

Trommel reinigen....22

Paneel en bedieningselementen reinigen....22

Deurafdichting reinigen 22

Wat te doen ...? 23-24

Opstelling en elektrische aansluiting....25

Aanwijzingen voor de vakman....25

Transportbeveiliging verwijderen 26

Draairichting van de deur wijzigen....26

Extra leverbare accessoires....26

Montageset was-droog-zuil....26

Adres service-afdeling 26

Service 27

Aanwijzingen m.b.t. de veiligheid

De veiligheid van elektrische toestellen van AEG voldoet aan de Europese en Nederlandse normen. Toch zien wij ons als fabrikant genoodzaakt, u en uw eventuele medegebruikers op het volgende te wijzen.

Algemene veiligheid

• Reparaties aan elektrische apparaten mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u bij reparaties altijd tot onze serviceafdeling of uw vakhandelaar. Alleen originele AEG-onderdelen voldoen aan alle eisen!
• Controleert u vóór het in gebruik nemen of de op het typeplaatje aangegeven netspanning en stroomsoort overeenkomen met netspanning en stroomsoort bij u thuis. Op het typeplaatje kunt u ook zien welke zekering nodig is.
• De droger nooit in gebruik nemen, als het aansluitsnoer beschadigd is of als bedieningspaneel, bovenblad of sokkel zo beschadigd zijn, dat de binnenkant van het apparaat toegankelijk is.
• Als u het apparaat gaat schoonmaken, moet het altijd uitgeschakeld zijn: stekker uit het stopcontact trekken of bij vaste aansluiting de groepenhoofdschakelaar uitschakelen of de zekering in de huisinstallatie uitschakelen resp. uitdraaien.
• Stekker nooit aan het snoer uit het stopcontact trekken, maar aan de stekker.
• Brandgevaar: Textiel dat is bevlekt of doorweekt met plantaardige olie of spijsolie vormt een brandgevaar en mag niet in de wasdroger worden gedroogd.
• Indien u de was met een vlekkenverwijderaar hebt behandeld moet u de was nog eens extra uitspoelen voordat u hem gaat drogen
• Leun niet op de deur als deze open staat. De machine zou dan kunnen kantelen!
• Droger niet met een waterstraal afsproeien. Kans op kortsluiting!
• Let er bij het sluiten van de deur op, dat er geen wasgoed tussen wordt geklemd.
• Als u een droogproces onderbreekt om wasgoed uit de droger te nemen: wasgoed en trommel kunnen heet zijn.
• Meerwegstekkers, koppelingen en verlengsnoeren mogen niet gebruikt worden. Brandgevaar door oververhitting!

Veiligheid van kinderen

• Kinderen zien de gevaren niet die ontstaan door ondeskundige omgang met elektrische apparaten. Zorg daarom voor het nodige toe-zicht als de machine aanstaat en laat kinderen niet met de machine spelen - ze zouden zichzelf of andere kinderen in de machine kunnen opsluiten.
• Houd de verpakking uit de buurt van kinderen; vooral folie en styropor kunnen gevaren opleveren. Verstikkingsgevaar!
• Zorg ervoor dat kinderen of kleine huisdieren niet in de trommel van de droger kunnen klimmen. Houd daarom de deur van de droger gesloten, als hij niet gebruikt wordt.

Gebruik volgens de voorschriften

• Constructieve wijzigingen of veranderingen aan het apparaat zijn uit veiligheidsoverwegingen niet toegestaan.
• Gebruik het apparaat alleen voor het drogen van huishoudtextiel. Als het voor verkeerde doeleinden wordt gebruikt of foutief wordt bediend, wordt eventueel ontstane schade niet door de garantiebepalingen gedekt.
• Alleen in water gewassen textiel drogen. Goed dat met brandgevaarlijke reinigings- of oplosmiddelen (wasbenzine, alcohol, middelen om vlekken te verwijderen enz.) behandeld is, mag niet in de wasdroger gedroogd worden. Brandgevaar! Explosiegevaar!
• Stukken wasgoed die schuimrubber of op rubber lijkend materiaal bevatten mogen niet in de machine gedroogd worden. Brandgevaar!
• Was in zeer slechte toestand (sterke slijtage) en was met losse vullingen (kussens) die ondicht zouden kunnen zijn, mag niet gedroogd resp. opgefrist worden. Brandgevaar!
• Was met onbuigzame onderdelen (vloermatten) en te volle trommels bedekken de luchtspleet. Houd een vulgewicht aan van max. 6kg. Oververhitting! Brandgevaar!
• Alleen was drogen waarin zich geen explosieve voorwerpen (aanstekers, spuitbussen) bevinden. Brandgevaar! Explosiegevaar!
• Na ieder droogproces de pluizenzeef reinigen.
• Bij was/droogzuilen geen voorwerpen op de droger zetten, omdat deze er tijdens het gebruik af kunnen vallen.

Aanwijzingen m.b.t. de veiligheid

Opstelling en aansluiting

• Lees de aparte Installatie-aanwijzingen!
  Vraag eventueel de afdeling bouw en woning of de afdeling bouwen woning-toezicht van de gemeente om raad.
• Controleer de droger op transportschade. Een beschadigd apparaat in geen geval aansluiten! Neem in dat geval contact op met de leverancier.
• Plaats de wasdroger niet in een ruimte waar het kan gaan vriezen!
• Zet de droger waterpas!
• Bij opstelling direct naast een fornuis: tussen fornuis en wasdroger moet een warmte-isolerende, niet brandbare plaat worden geplaatst (afmeting 85 x 57,5 cm).
• De stekker van het apparaat moet ook na de opstelling goed bereikbaar zijn.
• De afgevoerde lucht mag niet in een schoorsteen of centraal afvoersysteem geleid worden; de droger dient een eigen afvoerkanaal te hebben.
• De wasdroger niet opstellen in een ruimte waarin zich afvoergebonden kolen-, olie- of gastoestellen bevinden en waarin de onderdruk 0,04 mbar of meer bedraagt.
• Zorg voor voldoende ventilatie in de ruimte waar de wasdroger staat, om onderdruk te voorkomen.
• Een vaste aansluiting aan het elektriciteitsnet mag alleen door een erkend installateur worden gemaakt.
• De droger zuigt lucht aan. Houd daarom de omgeving van het apparaat schoon en bewaar ook geen aanzuigbare en brandbare voorwerpen (bijv. stro, zaagsel) vlak bij het apparaat. Brandgevaar!

i Algemene aanwijzingen

• Gesteven wasgoed laat aanslag in de trommel achter en hoort daarom niet in de droger.
• Als u meer goed in de droger doet dan in de programmatabel aangegeven, moet u rekening houden met kreukvorming! Bij erg teer textiel max. 1,5 kg in de droger doen.
• Te uwer informatie: slijtage (en daardoor pluizen) ontstaat voor 70 procent bij het dragen van kleding, voor 20 procent bij het wassen en slechts voor 10 procent bij het drogen in de wasdroger. De pluizen verzamelen zich in de pluizenzeef. Bij machinaal drogen ontstaat slechts ca. 0,03 gram pluizen per kilo wasgoed.

Afvalverwerking

Verpakkingsmateriaal

Alle gebruikte verpakkingsmaterialen zijn niet milieu-onvriendelijk en kunnen hergebruikt worden.

De kunststof delen zijn voorzien van een internationaal gebruikte codering:

• PE<voor polyethyleen, bijv. de folieverpakking,
• PS<voor polystyreen, bijv. de hoekbeschermers (volkomen CFK-vrij),
• PP<voor polypropyleen,

Het karton is van oud papier gemaakt en wij adviseren u dit ook weer in een container voor oud papier te deponeren.

Oude machine

⚠ Waarschuwing! Als u de machine afdankt, neem dan de volgende maatregelen: stekker uit het stopcontact trekken, aansluitsnoer afsnijden, stekker en snoer weg-gooien en deurslot onbruikbaar maken. U voorkomt daarmee, dat spelende kinderen elkaar of zichzelf in de machine opsluiten en daardoor in levensgevaar komen.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Milieutips

Milieutips

• Gebruik bij het wassen geen wasverzachter! Wasgoed dat u in de wasdroger droogt wordt ook zonder wasverzachter wollig en lekker zacht. Probeer het maar eens.
• Wasgoed losjes in de droger doen! Zo voorkomt u langere droogtijden en kreukvorming.
• Wasgoed goed centrifugeren. Hoe hoger het centrifugetoerental, des te zuiniger en sneller gaat het drogen.

Aanwijzingen m.b.t. verbruik, afhankelijk van het centrifugetoerental, vindt u in onderstaande tabel. De aanwijzingen gelden voor 6 kg wasgoed, gedroogd in het programma KASTDROOG:

Gecentrifugeerd met: Droogproces:
tpm	Restvocht		Tijdin minuten	Energieverbruik inkWh
	in liters	in %
800 3,5	70 107 4,0
1200 3,0	59 100 3,6
1400 2,7	53 94 3,36
1800 2,5	50 82 3,0

• Zorg ervoor dat de ruimte goed geventileerd wordt!
• Maximaal vulgewicht benutten! U droogt het zuinigst, als u zich aan de vulgewichten houdt die in de programmatabel vermeld staan.

Milieutips

• Kies het juiste droogprogramma!

Kies het voor soort en hoeveelheid wasgoed passende programma. Zo werkt de droger het meest economisch. Een paar verbruikswaarden:

Droogprogramma	Droogheidsgraad	Vulgewicht in kg	Duur in minuten	Energieverbruik in kWh
Katoen1	KASTDROOG 6 107 4,0
Katoen1	STRIJKDROOG 6 100 3,6
Mengweefsels2	KASTDROOG 3 55 1,75

Aanwijzing: Programma-instellingen voor een controle volgens EN 61121 MENGWEEF-SELS KASTDROOG zonder ingedrukte toets "LAGE TEMP".

1) gecentrifugeerd met 800 tpm
2) gecentrifugeerd met 650 tpm.

- Als de hoeveelheid wasgoed te klein is voor een bepaalde droogheidsgraad (bijv. STRIJKDROOG 🔒 kunt u het beste in stappen werken: vul de droger en kies programma STRIJKDROOG 🔒 neem na beeindiging van het programma het strijkgoed uit de droger. Droog de rest van het goed met programma KASTDROOG verder.

• Toets "LAGE TEMP." alleen gebruiken bij vulgewichten tot 3 kg!
• Pluizenzeef na ieder droogproces reinigen.

Beschrijving van het apparaat

Beschrijving van het apparaat

Frontaanzicht

Achteraanzicht

Beschrijving van het apparaat

Bedieningspaneel

1 Programmakiezer

De programmakiezer kan rechtsom en linksom gedraaid worden.

U heeft de keuze uit automatische droogprogramma's en de op tijd drogen programma's voor het nadrogen van enkele kledingstukken.

Om een programma te annuleren draait u de programmakiezer op UIT.

Na het drogen moet de programmakiezer op UIT gedraaid worden. De machine is uitgeschakeld".

2 Toets START/PAUZE

Na instelling van het programma drukt u op deze toets om het programma te starten.

Het betreffende lampje knippert niet meer. Als u gekozen heeft voor STARTTIJDKEUZE, begint de machine het terugstellen.

Indien de deur van het toestel tijdens de afwerking tijdens de afwerking van het programma geopend wordt, moet deze toets na het sluiten van de deur weer ingedrukt worden om het programma voort te zetten.

3 Toets STARTTIJDKEUZE

Hiermee kan de start van het programma 3, 6 of 9 uur worden uitgesteld. Stel het startuitstel in nadat u het programma hebt gekozen en voordat u op START/PAUZE drukt om het programma te starten.

De machine begint af te tellen, hetgeen door de lampjes zichtbaar wordt gemaakt. Als er bijvoorbeeld een startuitstel van 9 uur wordt gekozen (lampje 9 uur brandt), dan zal dit lampje na 3 uur uitgaan,

Beschrijving van het apparaat

waarna het lampje van 6 uur gaat branden. Na nog eens 3 uur gaat ook dit uit en gaat het lampje van 3 uur aan. Na 9 uur (lampje 3 uur gaat uit) begint de droogcyclus..

Het is niet mogelijk om het programma of de ingestelde starttijdkeuze te wijzigen. Wilt u dit toch doen, dan moet u eerst alles annuleren door de programmakiezer op "0" te draaien. Stel vervolgens het nieuwe programma, de opties en het startuitstel in en druk op START/PAUZE.

Als u de opties wilt wijzigen dan is dit mogelijk op voorwaarde dat de nieuwe optie of opties samengaan met het gekozen programma. Druk op START/PAUZE, kies de optie of de opties en druk weer op START/PAUZE.

Als u het startuitstel opheft, zal de tijdsduur van het programma weer op het display getoond worden.

Als u meer was wilt toevoegen terwijl de machine bezig is met terugstellen, dan moet u, nadat u de kleding in de machine heeft gestopt en de deur heeft gesloten, opnieuw op START/PAUZE drukken. De machine zal nu de resterende tijd aftellen.

4 Toets LAGE TEMP.

Druk deze toets voortijds in als u fijne was gaat drogen.

Het betreffende lampje licht op.

In alle droogprogramma's, ook de tijdprogramma's, wordt de verwarming van 2400 W naar 1400 W verminderd. Als de toets niet ingedrukt wordt, worden alle programma's met volle verwarming afgewerkt.

Deze optie kan niet in combinatie met de functie KORT worden gekozen.

5 Toets KORT

Wanneer u op deze toets drukt, wordt de droogtijd voor de volgen-de KATOEN-programma's verkort:

• EXTRADROOG
• INTENSIEFDROOG
• KASTDROOG.

Het betreffende lampje licht op.

Deze optie kan niet in combinatie met de functie LAGE TEMP. worden gekozen.

6 Toets ZOEMER

Er klinkt een geluidssignaal:

• als er een programma wordt gekozen
• als er op de toetsen wordt gedrukt
• als er een verkeerde optie wordt gekozen
• als er wordt geprobeerd om het programma of de opties tijdens een cyclus te wijzigen
• tijdens de antikreukfase
• aan het einde van het programma
• als de machine niet goed functioneert
  Door op deze toets te drukken, wordt het geluidssignaal geschakeld. Het lampje boven de toets zal gaan branden.

7 Programma indicatie

De lampjes geven volgende functies aan:
- Controlelampje DROGEN
Dit lampje geeft aan dat de machine in de droogfase is.
- Controlelampje AFKOELEN
Dit lampje geeft aan dat de machine in de afkoelfase is. Deze fase duurt 10 minuten.
- Controlelampje EINDE
Dit lampje licht op aan het einde van de afkoelfase en blijft gedurende de antikreukfase en aan het einde van het programma ingeschakeld.
- Controlelampje ZEEF.
Dit lampje geeft aan dat de zeven gereinigd moeten worden.

Beknopte gebruiksaanwijzing

• Wasgoed zo goed mogelijk centrifugeren.
• Wasgoed voorbereiden.
• Deur openen en wasgoed in de droger doen.
• Deur sluiten. Attentie! Wasgoed niet tussen de deur klemmen.
• Droogprogramma instellen – m.b.v. de programmakiezer
• Eventueel toets ZOEMER en/of KORT of LAGE TEMP. en/of STARTTIJD-KEUZE-indrukken.
• Programma starten, daartoe toets START/PAUZE indrukken.
  Terwijl het programma loopt, kunt u de deur openen om goed uit de machine te nemen of erin te doen.
  Na beëindiging van het programma:
• Toestel uitschakelen (programmakiezer op UIT draaien). De lampjes gaan uit.
• Pluizenzeef reinigen
• Wasgoed uit de machine nemen.

Drogen

Drogen

i Vóór het in gebruik nemen

Vóór de eerste ingebruikname adviseren wij u de trommel met enkele licht vochtige, schone doeken te vullen en de machine circa 30 minuten te laten werken: UIT-toets indrukken, programma 30 MIN kiezen en Start-toets indrukken. Hierdoor worden eventuele vettige of stoffige restanten van het productieproces verwijderd.

Wasgoed voorbereiden

• Om te voorkomen dat het wasgoed een kluwen vormt: ritssluitingen sluiten; slopen dichtknopen; losse stofceintuurs e.d. samenbinden.
• Zakken leegmaken.
• Metalen delen (paperclips, veiligheidsspelden enz.) verwijderen.
• Kleding van dubbelzijdige stof binnenstebuiten keren (bijv. bij met katoen gevoerde jacks de katoenen kant naar buiten). Dit soort weefsels droogt dan beter.
• Wasgoed losjes in de machine doen.

Deur openen

- Stevig tegen de deur drukken.

Wasgoed in de droger doen

- Wasgoed losjes in de droger doen. Deur sluiten en er op toezien dat geen wasstukken tussen de deur geklemd kunnen raken.

Drogen

Droogprogramma of droogtijd instellen.

- Droogprogramma of droogtijd instellen. De lampjes DROGEN, AFKO-ELEN en EINDE gaan branden. Het lampje van de START/PAUZE-toets knippert en de tijdsduur van het gekozen programma verschijnt op het display.

Eventueel de functie STARTTIJDKEUZE kiezen.

Droogprogramma starten

START/PAUZE-toets indrukken: het betreffende lampje knippert niet meer. Het programma start. Alleen het lampje DROGEN blijft ingeschakeld.

Als u gekozen heeft voor STARTTIJDKEUZE, begint de machine het terugstellen.

Als de programmakiezer op een ander programma wordt gedraaid terwijl de machine draait, klinken er geluidssignalen. De lampjes van de programma-afloop knipperen.

Opdat het goed kan afkoelen, wordt 10 minuten vóór beëindiging van het programma automatisch de afkoelfase ingeschakeld. Het betreffende lampje licht op.

Na deze fase kunt u het wasgoed uit de droger nemen.

Wasgoed uitnemen of inleggen

U kunt het droogproces te allen tijde onderbreken, om wasgoed uit de machine te nemen of erin te doen.

Deur openen.

Voorzichtig! Wasgoed en trommel kunnen heet zijn.

Wasgoed uitnemen of inleggen.

Deur sluiten.

Toets START/PAUZE indrukken om het droogproces voort te zetten.

Drogen

Beëindiging van het droogproces

Als u, na het beëindigen van het programma, de was niet direct uit de machine neemt, zal de antikreukfase beginnen. Tijdens een duur van 30 minuten draait de trommel in bepaalde intervallen. Zo blijft uw wasgoed los, zacht en kreukvrij.

De machine stopt automatisch aan het einde van de antikreukfase, de controlelampjes EINDE en FILTER blijven ingeschakeld. Een akoestisch signaal klinkt in bepaalde intervallen (als u de toets ZOEMER ingedrukt heeft).

Droger uitschakelen

Toestel uitschakelen (programmakiezer op UIT draaien). De lampjes gaan uit. Vuldeur openen en het wasgoed eruit nemen. Als u de deur opent en sluit voordat u de programmakiezer op UIT heeft gedraaid, dan gaan de controlelampjes van de zojuist beëindigde programmafasen aan. De duur van het programma verschijnt op het display.

Deur openen en wasgoed uit de droger nemen.

Opmerking! Wanneer het droogprogramma voortijdig beëindigd moet worden, kunt u om stuwwarmte in het apparaat te voorkomen, het beste altijd het programma AFKOELEN inschakelen: programmakiezer op stand UIT draaien, programma (AFKOELEN) kiezen en START-toets indrukken.

Pluizenzeef reinigen

Om een ongehinderde luchtcirculatie tijdens het droogproces te garanderen, dient u na ieder droogproces de pluizenzeef te reinigen. Controleer ook of zich waspluizen of andere resten in de trommel bevinden en verwijder die direct.

Het geleidingsvermogen aanpassen

Het geleidingsvermogen aanpassen

Water bevat kalk en minerale zouten, in hoeveelheden die afhangen van de geografische locatie. Hierdoor kan het geleidingsvermogen van het water van plaats tot plaats verschillen.

Aanzienlijke afwijkingen van het geleidingsvermogen van het water ten opzichte van de door de fabriek ingestelde waarde zouden het restvocht van het wasgoed na afloop van het drogen enigszins kunnen beïnvloeden.

U kunt de gevoeligheid van de droogsensor regelen. Ga daarbij als volgt te werk:

Werkwijze

Draai aan de knop voor de programmakeuze om het apparaat in te schakelen. Druk in de keuzemodus de knoppen 2 en 4 tegelijk in. oud de knoppen ingedrukt tot de controlelampjes boven elke knop knipperen en een van de controlelampjes die de droogfase DROGEN, het AFKOELEN of het einde van de droogcyclus EINDE aanduiden, verlicht blijft.

Geleidingsvermogen aanpassen:

Druk verschillende malen op de knop START/PAUZE Het niveau van het geleidingsvermogen wordt aangeduid door de controlelampjes van de fase die in verschillende combinaties oplichten als volgt:

Brandend lampje	Geleidingsvermogen	Waarde bij μS/cm bei 25°C
EINDE	Laag < 300
AFKOELEN	Medium 300 -	600
DROGEN	Hoog > 600

Standaard is het apparaat in de fabriek ingesteld op de hogste stand; sommige modellen kunnen echter anders ingesteld zijn.

Nieuwe stand in het geheugen opslaan:

Druk de volgende toetsen tegelijk in:

toets 2 en 4;

Houd de knoppen ingedrukt tot de controlelampjes boven elke knop knipperen en u de zoemer hoort.

Programmatabellen

Automatische droogprogramma's

Soort textiel Droogprogramma		Belading droog gewogen wasgoed kg (1)
KATOEN	EXTRADROOG	6
	INTENSIEFDROOG	6
	KASTDROOG	6 (*)
	STRIJKDROOG	6
	STRIJKDROOG	6 (*)
	STRIJKDROOG	6
MENGWEEFSELS	EXTRADROOG	3
	KASTDROOG	3 (*)
	STRIJKDROOG	3
Overhemden en bloezen,	STRIJKVRIJ	max. 1kg (5-6 Hemden)
Wol WOL		max. 1kg
Broeken, rokken en bloezen	OPFRISSEN 1 - 4 kled	ngstukken

(*) Programma's volgens IEC 61121.

- Het programma OPFRISSEN is geschikt voor het reinigen en opfrissen van kledingstukken waarvan het etiket aangeeft dat ze chemisch gereinigd dienen te worden. Gebruik hiervoor de speciaal in de handel verkrijgbare producten.

- Programma WOL: voor het nabehandelen van wollen textiel na het aan de lucht drogen. Het wollen goed wordt heerlijk zacht. Aanbeveling: wasgoed na het drogen direct uit de droger halen.

- Programma STRUKVRIJ - speciaal droogprogramma met anti-kreukmechanisme voor kreukherstellend goed.

Op tijd drogen

Soort textiel	Tijdsduur in min.	Vulgewicht kg (1)	Droogprogramma
KATOEN 60 min		6 60 MIN
MENGWEEFSELS 30 min		3 30 MIN

(1) De trommel nooit overladen (met bijvoorbeeld een dekbedovertrek).

Belangrijk! Let bij het drogen van mengweefsels op het wasvoorschrift

Luchten

De programmastand kan voor het luchten van kledingstukken die u anders enige tijd buiten gehangen zou hebben, gebruikt worden. Het programma duurt 10 min.

Belading

Eigenlijk zou u het wasgoed steeds moeten wegen. Wegen is omslachtig,

daarom geven wij u een ander hulpmiddel:

katoen en linnen: volle belading, maar niet proppen

synthetica: halfvolle belading

fijne was: 1/3 van de trommel

Informatie over textiel

Wasetiketten

Controleer of het wasgoed geschikt is om machinaal gedroogd te worden. Op het wasetiket moet één van de volgende symbolen te vinden zijn:

Machinaal drogen is mogelijk; de textielfabrikant geeft niet aan of het betreffende stuk normaal of met lage temperatuur gedroogd moet worden.

Normaal drogen

Voorzichtig drogen (toets LAGE TEMP. indrukken!).

Mag niet machinaal gedroogd worden.

Als u geen van deze symbolen vindt:

Droog witte was, bonte was en mengweefsels op normale temperatuur. Druk toets LAGE TEMP. in als u teer textiel droogt. Wij raden u aan bij het aanschaffen van textiel op de wasetiketten te letten.

- Wol en dons Voor het nabehandelen van wollen goed tot max. 1 kg vulgewicht kiest u het programma LUCHTEN. Dons alleen machinaal drogen als dat op het wasetiket staat aangegeven.

- Teer textiel Druk bij het drogen van teer textiel (bijv. acryl of viscose) en textiel met het wasetiket bijd toets LAGE TEMP. in.

- Tricot, gebreid textiel Tricot en gebreid textiel krimpen snel! Laat het daarom niet te droog worden. Bij textiel van goede kwaliteit is de kans op krimpen echter gering.

- Nieuw gekleurd textiel Droog nieuw gekleurd textiel niet samen met licht gekleurde stukken wasgoed. Het goed zou kunnen verkleuren.

Reiniging en onderhoud

Eerst de stekker uit het stopcontact trekken of de zekering in de huisinstallatie uitschakelen.

Pluizenzeven reinigen

Om een ongehinderde luchtcirculatie tijdens het droogproces te garanderen, dient u na ieder droogproces de pluizenzeef te reinigen. Controleer ook of zich waspluizen of andere resten in de trommel bevinden en verwijder die direct.

Pluizenzeef in de binnendeur aan de greep naar boven trekken.

Pluizenzeven losnemen.

Pluizen van de pluizenzeef verwijderen. Dat gaat het makkelijkst als u uw hand vochtig maakt.

Pluizenzeven weer inzetten.

⚠️ Voorzichtig! Droger niet met beschadigde of verstopte pluizenzeven gebruiken!

Verbaast u zich niet over de hoeveelheid fijn pluis. Dit pluis ontstaat door het dragen van de kleding of het gebruiken van de textiel. Het wordt door de wind weggeblazen als u het wasgoed buiten aan de lijn droogt en blijft eenvoudig in het wasgoed zitten als u binnenshuis droogt.

Indien nodig kunnen de zeven onder stromend kraan met een borstel gereinigd worden. De zeef in de vulopening kan losgenomen worden (afbeelding).

Attentiel de droger niet zonder pluizenzeven of met beschadigde of verstopte zeven gebruiken.

Deze zeef kan met het vleugeltje naar rechts of links gemonteerd worden.

Reiniging en onderhoud

Het zeefgedeelte

Een heel klein gedeelte van de pluizen komt toch ondanks de pluizenzeef in het omringende zeefgedeelte terecht. Maak daarom van tijd tot tijd het gehele zeefgedeelte schoon.

Attentie! Reinig de trommel van edelstaal niet met schuurmiddelen of staalwol

Door wasverzachter of kalk in het water kan zich op de trommel een nauwelijks zichtbare aanslag vormen. De droger kan de droogheidsgraad van het wasgoed dan niet meer betrouwbaar aftasten. Het wasgoed komt vochtiger uit de droger dan u zou verwachten.

De binnenkant van de trommel en de trommelribben met een huis-houd-schoonmaakmiddel (bijv. met azijn) vochtig afnemen.

Paneel en bedieningselementen reinigen

Attentie! Gebruik geen middelen voor het onderhoud van meubelen of agressieve reinigingsmiddelen.

Paneel en bedieningselementen met een vochtige doek afnemen. Alleen warm water gebruiken.

Deurafdichting reinigen

De deurafdichting direct na het droogproces met een vochtige doek afnemen.

Wat te doen ...

Wat te doen...

Aan de hand van onderstaande aanwijzingen kunt u kleine storingen aan het apparaat zelf opheffen. Als u toch voor één van de hier vermelde storingen of vanwege foutieve bediening onze service-afdeling inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door onze garantiebepalingen gedekt.

Storing Moge	ijke oorzaak	Oplossing
De droger werkt niet	De stekker zit niet in het stopcontact.	Stekker in het stopcontact steken
	START/PAUZE -toets niet ingedrukt.	START/PAUZE -toets opnieuw indrukken
	Geen programma ingesteld Programma instellen
	Deur staat open Deur sluiten
	De zekering in de huisinstallatie is niet in orde	Zekering vervangen resp. inschakelen
Het droogresultaat is niet zoals gewenst.	Verkeerd programma gekozen	De volgende keer een ander (tijd)programma instellen
	Pluizenzeef verstopt Pluizenzeef reinigen
	Verkeerd vulgewicht Aanbewolen vulgewicht aanhouden
	Wasgoed niet voldoende gecentrifugeerd	Wasgoed voldoende centrifugeren
	Aanslag op de binnenzijde van de trommel of op de trommelribben	Aanslag verwijderen

Wat te doen ...

Storing Mogelijke oorzaak		Oplossing
Het droogproces duurt ongewoon lang.	Pluizenzeef verstopt. Pluizenzeef reinigen
	Transport afvoerlucht gestoord	Afvoerslang zonder knikken richten en/of afvoerwegen reinigen
Er blijft water staan in de droger en de droger schakelt uit.	Machine staat niet waterpas	Pootjes bijstellen zodat de machine waterpas staat
De droger beëindigt automatisch het droogproces: indicatie EINDE gaat kort na de program-mastart branden	Voor het gekozen programma is te weinig of te droog wasgoed in de droger gedaan.	Tijdprogramma of hogere droogheids-graad (bijv. EXTRADROOG of KAST-DROOG) instellen
Het droogproces duurt ongewoon lang. 4,5 uur na begin van het droogproces:- brandt indicatie EINDE- klinkt een akoestisch signaal - wordt het droogproces afgebroke	Toets LAGE TEMP. ingedrukt en vul-gewicht te groot.	Programmakeuze controleren: toets LAGE TEMP. is alleen zinvol bij vulge-wichten tot 3 kg.
	Vulgewicht te groot	Vulgewicht reduceren, droogproces weer starten
	Wasgoed te vochtig Wasgoed voldoende centrifugeren

Als u voor het opheffen van een storing in deze gebruiksaanwijzing geen tips vindt, neem dan contact op met onze service-afdeling.

Technische gegevens

Hoogte x breedte x diepte 85x60x57 cm

Diepte bij open deur 107 cm

In hoogte verstelbaar 6 mm

Vulgewicht (afhankelijk van het programma) max. 6 kg

(Afwijkende vulgewichten in andere landen zijn het gevolg van afwij - kende meetmethoden)

Toepassingsgebied Huishoudelijk

Geschikt voor omgevingstemperatuur +5°C bis +35°C

C€ Dit toestel voldoet aan de volgende EU-richtlijnen:

- 73/23/EEG van 19.2.1973 "laagspanningsrichtlijn"

- 89/336/E336/EEG van 3.5.1989 "EMC-richtlijn", incl. wijzigings-richtlijn 92/31/EEG

Opstelling en elektrische aansluiting

Zie meegeleverd boekje "Installatie van het afvoersysteem".

Aanwijzingen over de elektrische aansluiting vindt u op het typeplaatje. Bij de aansluiting moet er absoluut op worden gelet, dat de op het typeplaatje aangegeven spanning en stroomsoort met de spanning en stroomsoort op de plaats van opstelling overeenkomen. Op het typeplaatje kunt u ook zien welke zekering noodzakelijk is.

Aanwijzingen voor de vakman

Bij vaste aansluiting moet het apparaat op de juiste manier worden aangesloten. Let op de betreffende aanwijzingen in de opstel- en aansluitaanwijzing.

Bij omschakelbare apparaat vindt u het omschakelschema op het deksel van de aansluitkast aan de achterzijde van het apparaat.

Transportbeveiliging verwijderen

Transportbeveiliging verwijderen

Verwijder de polyethyleen zak met de polystyreen vulling voordat u het apparaat in gebruik neemt. Plakband van de bovenzijde van de trommel verwijderen.

Draairichting van de deur wijzigen

Het wijzigen van de deurdraairichting dient te worden uitgevoerd door onze service-afdeling.

Extra leverbare accessoires

Via uw vakhandelaar zijn onderstaande accessoires leverbaar.

Montageset was-droog-zuil

Met deze montageset kunt u uw wasdroger met elke voorlader LAVAMAT combineren tot een ruimtebesparende was-droog-zuil De montage-instructies worden bij de verbindingset geleverd. Lees deze aanwijzing aandachtig door.

2400 AC Alphen aan den Rijn

Service-informatielijn

(voor bezoek servicetechnicus en onderdelen)

tel. [phone]

Consumentenbelangen

(voor algemene, product- of gebruiksinformatie)

tel. [phone]

www.aeg.nl

In het hoofdstuk "Wat te doen als ..." zijn enkele storingen beschreven die u zelf kunt opheffen. Lees in geval van storing eerst dit hoofdstuk. Als u daar geen aanwijzingen vindt, neemt u contact op met onze serviceafdeling. (Adres en telefoonnummer vindt u in hoofdstuk "Adres serviceafdeling".)

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Noteer PNC-nummer en S-nummer. Deze nummers vindt u op het typeplaatje achter de deur van de droger.

Ser. Nr. ....

PNC

AEG

Electrolux

Mod. xxxxxx Type xxxxxxx

Prod.No. xxxxxxxxxxxxx

Geef onze service-afdeling ook het volgende op:

• Hoe doet de storing zich voor??

- Onder welke omstandigheden treedt de storing op?

Wanneer ontstaan er voor u ook tijdens de garantietermijn kosten?

- als u de storing m.b.v. de storingstabel (zie hoofdstuk "Wat te doen als...") zelf had kunnen opheffen,

- als onze service-technicus u verschillende malen moet bezoeken, omdat hij voor zijn bezoek niet alle belangrijke informatie heeft gekregen en nu bijv. onderdelen moet halen. Dit kunt u voorkomen als u uw telefoongesprek goed voorbereidt zoals boven beschreven.

125981640.qxp 2005-08-30 09:23 Page 28
