Merk	Smeg
Model	DRY63CS
Type apparaat	Condensdroger
Afmetingen (H x B x D)	850 x 600 x 600 mm
Gewicht (netto)	42 kg (condensatie) / 34 kg (luchtafvoer)
Capaciteit	6 kg
Voeding	230 V, 50 Hz, 2900 W
Zekering	16 A
Verwarmingselement	2600 W
Programma's	Katoen, Synthetisch, Tere weefsels, Snel, Tijdgestuurd, Wol, Mix, Luchten
Extra functies	Uitgestelde start, Lagere temperatuur, Kreukbeveiliging, Uitschakelen verwarming, Kinderbeveiliging, Geluidssignaal, Drogen in mandje (optioneel)
Filter	Pluizenfilter (na elke cyclus reinigen)
Condenslade	Legen na elke cyclus
Watercondensator	Reinigen 3-4 keer per jaar
Lampje trommel	Max 10 W, vervangbaar
Veiligheid	Kinderbeveiliging, oververhittingsbeveiliging, deurvergrendeling
Plaatsing	Vrijstaand of op wasmachine (min. breedte 517 mm, diepte 476 mm)
Energie-efficiëntie	Niet gespecificeerd in handleiding

Veelgestelde vragen - DRY63CS SMEG

Hoeveel wasgoed kan ik maximaal in de Smeg DRY63CS drogen?

De maximale belading is 6 kg voor katoen, 3 kg voor synthetisch en snel programma, 2 kg voor tere weefsels en wol.

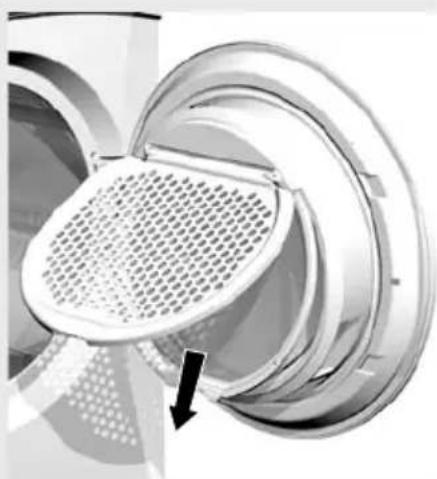

Hoe reinig ik het pluizenfilter?

Open het deksel van het filter aan de binnenkant van de deur, verwijder de pluisjes, sluit het deksel. Indien nodig filter uittrekken en onder stromend water wassen, goed drogen en terugplaatsen.

Wat moet ik doen als 'CONTAINER VOL' op het display verschijnt?

Bij de condensdroger wordt het drogen onderbroken. Leeg de condenslade door deze uit het apparaat te trekken, de koker eruit te halen, het water weg te gieten en de lade terug te plaatsen. Druk daarna op START om verder te gaan.

Kan ik de droger op een wasmachine plaatsen?

Ja, mits de wasmachine minstens 517 mm breed en 476 mm diep is en een vlakke, stevige bovenkant heeft (hout of metaal). Gebruik de meegeleverde vacuümvoetjes om verschuiven te voorkomen.

Hoe stel ik de uitgestelde start in?

Druk op de MENU-toets, navigeer naar 'Uitgestelde start' en kies met de KEUZE-toets een tijd tussen 0 en 20 uur. Bevestig met START. Het programma start na de ingestelde tijd.

Wat betekent het symbool voor kinderbeveiliging?

De kinderbeveiliging voorkomt ongewenste wijzigingen tijdens het drogen. Activeer door op START te drukken. Bij ingeschakelde beveiliging knippert het symbool en verschijnt 'KINDERSLOT'. Uitschakelen door 4 seconden op MENU te drukken.

Hoe vervang ik het lampje in de trommel?

Trek de stekker uit het stopcontact. Open de deur, draai het kapje van het lampje los (aan de binnenkant van de deuropening). Vervang het lampje door een exemplaar van maximaal 10 W, van hetzelfde type. Schroef het kapje weer stevig vast.

Welke programma's zijn er voor delicate stoffen?

Voor tere weefsels is er het programma 'Tere weefsels' met maximale belading van 2 kg. Ook het programma 'Wol' is geschikt voor wollen kleding. Gebruik voor tere stoffen altijd het mandje als dat beschikbaar is.

Hoe voorkom ik kreuken in het wasgoed?

Gebruik het kreukbeveiligingsprogramma dat na het drogen automatisch het wasgoed los schudt. U kunt de duur instellen op 1 of 2 uur. Haal het wasgoed direct na het programma uit de droger om kreuken te minimaliseren.

Wat moet ik doen bij een stroomuitval tijdens het drogen?

Na herstel van de stroom verschijnt 'STROOMUITVAL' op het display. Druk op START om het drogen te hervatten. Het programma gaat verder waar het was onderbroken. De instellingen blijven behouden, inclusief de kinderbeveiliging indien geactiveerd.

GEBRUIKSAANWIJZING DRY63CS SMEG

Wij danken u voor het vertrouwen dat u in ons gesteld heeft door de aankoop van uw droogautomaat en feliciteren u met de uitstekende keuze.

De droogautomaat is bestemd voor huishoudelijk gebruik.

De droogautomaat droogt het wasgoed snel. Het wasgoed is zacht en soepel en behoudt zijn vorm bij het drogen.

Onze producten zijn milieuvriendelijk omdat we sommige materialen opnieuw verwerken en andere op een beschermde bewaarplaats storten of vernietigen. Geef uw apparaat als het versleten is aan een bevoegd grondstoffenhandelaar, zodat het milieu niet wordt belast.

Beschrijving van de droogautomaat 3

Waarschuwingen 4

Plaatsen en aansluiten.... 7

Werking 11

Tips voor het drogen en om energie te sparen 22

Reiniging en onderhoud 23

Storingen.... 26

Tabellen 27

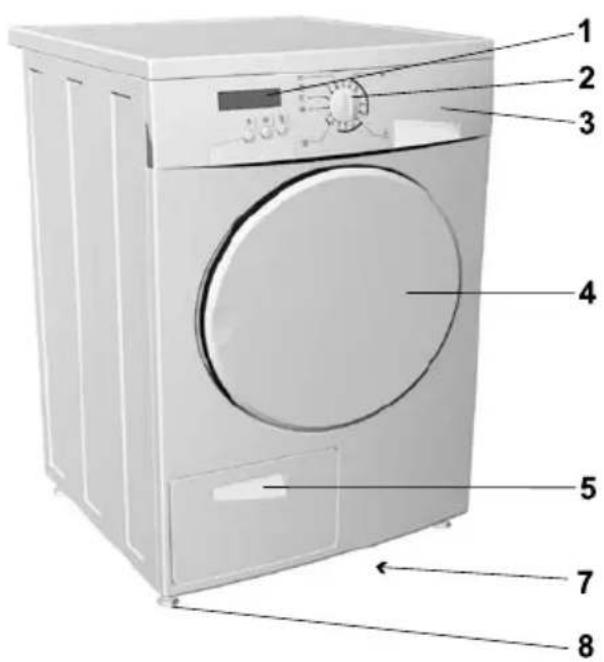

1. bedieningspaneel
2. knop voor de keuze van de droogprogramma's
3. condenslade

4. deur

5. watercondensator

6. opening voor de luchtafvoer
7. opening voor de koelingslucht
8. voetjes

Technische gegevens

afmetingen van de droger (b x d x h):

600 mm × 600 mm × 850 mm

gewicht van het apparaat (netto):

luchtafvoer 34 kg, condensatie 42 kg

nominale spanning: 230 V, 50 Hz

aansluitvermogen: 2900 W

max. vulling: 6 kg

aansluiting: stopcontact (230 V, 50 Hz, 16 A)

zekering: 16 A

verwarmingselement: 2600 W

Het typeplaatje met de basisgegevens van de droogautomaat is onder het frame van de deur bevestigd.

Bij de condensdroger wordt niet aanbevolen de temperatuur te verlagen of de verwarming uit te schakelen omdat de droogtijd wordt verlengd vanwege het slechtere condenseren van het verdampte water.

- In de droogautomaat mag u alleen wasgoed dat in water gewassen is drogen. U mag er geen wasgoed dat gewassen of gereinigd is met ontvlambare reinigingsmiddelen (bijvoorbeeld benzine, trichloorethyleen e.d.) in drogen, omdat dit tot explosies kan leiden.

- Laat kinderen niet met het apparaat spelen. Zorg ervoor, dat kinderen of huisdieren geen toegang hebben tot de trommel van de droogautomaat.

- Als u uw oude apparaat wegdoet, verwijder dan de aansluitkabel en vernietig de sluiting van de deur, zodat deze niet meer dicht kan (veilig voor kinderen).

- Plaats het pluizenfilter na het schoonmaken altijd terug in het luchtkanaal. Werking van het apparaat zonder of met een beschadigd pluizenfilter is gevaarlijk en kan brand veroorzaken.

- De achterwand van het apparaat kan heet zijn (geldt voor condensdrogers) - brandwondengevaar.

- Reinig het filter altijd na het drogen. Als u het filter eruit heeft getrokken, moet u het terugplaatsen voordat u de droger weer gaat gebruiken.

- Schakel de droogautomaat na gebruik altijd uit (de knop voor de keuze van de droogtijd staat in de "0" stand) en trek de aansluitkabel uit het stopcontact.

- Sluit de deur van de droger voordat u de condenslade eruit trekt.

- Laat alle ingrepen en reparaties aan de droogautomaat over aan een vakman.

Onvakkundige reparatie kan ongelukken of storingen in de werking veroorzaken. Bel de technische dienst. (zie bijgeleverde lijst met technische diensten).

• Het typeplaatje met de basisgegevens van de droogautomaat bevindt zich onder het frame van de deur.
• De ruimte moet goed geventileerd zijn, de lucht in de omgeving mag geen stofdeeltjes bevatten.
• De ruimte waarin het apparaat geplaatst is moet goed geventileerd zijn, zodat er geen gassen die door gasinstallaties met open vuur worden afgegeven, terug kunnen stromen (schoorsteen).

Om brandgevaar te verhinderen moet het volgende in acht genomen worden:

• Vuil wasgoed mag niet in de droger gedroogd worden. U moet dit eerst wassen.
• Wasgoed vervuild met stoffen als: spijsolie, aceton, alcohol, benzine, petroleum, vlekkenverwijderaar, terpentine, was en wasverwijderaars moeten voor het drogen in de droger in heet water met een speciaal wasmiddel gewassen worden.
• In de droger mogen geen dingen van schuimrubber (latex), waterdichte weefsels, rubber weefsels en kleding met een schuimrubbervulling gewassen worden.
• Wasverzachters moeten bij het wassen overeenkomstig de aanwijzingen van de fabrikant worden gebruikt.
• Het laatste deel van de droogcyclus wordt zonder verwarming uitgevoerd (de afkoelingscyclus) en zorgt ervoor, dat het wasgoed in de droger blijft bij een temperatuur, die het wasgoed niet beschadigd. U mag de droger nooit uitschakelen voordat de afkoelingscyclus afgelopen is, behalve als u het wasgoed er direct uithaalt en uithangt om af te koelen.

⚠ Lees deze gebruiksaanwijzing aandachtig alvorens het apparaat aan te sluiten. Het verhelpen van storingen of reclamaties die zijn ontstaan door onjuiste aansluiting of gebruik van het apparaat vallen niet onder de garantie.

⚠ De riem mag uitsluitend door een erkende reparatiedienst worden vervangen, die een origineel onderdeel gebruikt met het kenmerk OPTIBELT EPH 1906, codenummer 104265.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Verwijderen van de verpakking

- Voor het verpakken van de producten worden milieuvriendelijke materialen gebruikt, die zonder gevaar voor het milieu opnieuw gebruikt (gerecycleerd), op een beschermde bewaarplaats gestort of vernietigd kunnen worden.

- Daarom is dit ook op de verpakkingsmaterialen aangegeven.

Pas op, dat u bij het verwijderen van de verpakking de ommanteling van het apparaat niet met een scherp voorwerp beschadigd.

Keuze van de ruimte

De ventilatiespleten en de opening in de voor- of achterwand van de droogautomaat moeten vrij zijn.

A - Droogautomaat met luchtafvoer

• Plaats het apparaat in een goed geventileerde ruimte met een raam of ingebouwde ventilator
• Plaats de luchtafvoerbuis in de hiervoor bestemde opening.
• De ontluchting mag niet in een luchtafvoerbuis worden geleid, die gebruikt wordt voor de afvoer van verbrande gassen van apparaten of apparaten, die andere brandbare stoffen gebruiken.

B - Droogautomaat met luchtcondensatie

• Plaats het apparaat niet in een ruimte, waarin bevriezingsgevaar bestaat.
• De ruimte waarin de droogautomaat staat moet voldoende geventileerd zijn en een temperatuur tussen de 0° - 25°C hebben, omdat bevroren water in de condenslade en in de pomp schade aan de droogautomaat kan toebrengen.

Plaatsing

- Het apparaat kan op zich zelf staan of op een wasmachine van dezelfde afmetingen worden geplaatst - minimale breedte 517 mm, diepte 476 mm (vacuumvoetjes, die voorkomen dat de machine gaat schuiven, zijn bijgeleverd). De oppervlakte waarop de droger kan worden geplaatst moet schoon en vlak zijn, de afdekplaat van de wasmachine moet van hout of metaal zijn. U kunt een sierlijst bijkopen om de opening tussen de beide apparaten af te dekken.

Het apparaat mag niet achter een deur die op slot kan, een schuifdeur en achter een deur met een scharnier aan de andere kant dan die van het apparaat, geplaatst worden.

Als u het apparaat in de ruimte plaatst, moet u er voor zorgen dat de deur van de droger vrij kan worden geopend.

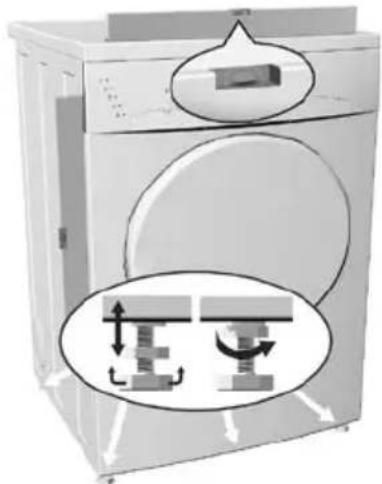

- Stel de droogautomaat in de lengte en overdwars bij met de verstelbare voetjes, die een bijstelling van +/- 1 cm mogelijk maken.

De vloer waarop de droogautomaat staat moet droog en schoon zijn. Zo voorkomt u dat het apparaat gaat schuiven.

Plaats de droogautomaat niet op een hoogpolig tapijt. Dit hindert de luchtcirculatie.

Afvoer van vochtige lucht

1 Deksel
2 Luchtafvoerbuis

A - Droogautomaat met luchtafvoer

- Het apparaat heeft twee openingen voor de afvoer van de vochtige lucht, waarvan u er één afsluit met een deksel. In de andere opening schroeft u de luchtafvoerbuis

⚠ De afstand tussen de droogautomaat en de afvoeropening (luchtafvoerbuis, raam) mag niet langer zijn dan 2 m omdat zich anders vocht in de buis kan verzamelen.

B - Droogautomaat met luchtcondensatie

• Het vocht uit het wasgoed wordt in de watercondensator uitgescheiden en verzamelt zich in de condenslade of wordt via een slang rechtstreeks in de afvoer geleid (de afvoer mag niet hoger zijn dan 800 mm).
• Op het display verschijnt CONDENSLADE VOL en er klinkt een geluidssignaal.

Aansluiting op het elektriciteitsnet

• Sluit de droogautomaat met de aansluitkabel via het stopcontact aan op het elektriciteitsnet.
• De voorgeschreven spanning en de andere gegevens zijn vermeld op het typeplaatje onder de opening van de deur van het apparaat.

⚠ Het stopcontact moet vrij bereikbaar en (volgens de geldende voorschriften) geaard zijn.

⚠️ Een beschadigde aansluitkabel mag uitsluitend door een vakman worden vervangen.

Programma-keuzeschakelaar	Programmasymbolen Droogtegraad
		katoen extra droog	[GABZ]
		synthetisch kastdroog
		tere weefsels mangeldroog
		snel programma strijkdroog
		tijdinstelling strijkmachined
		wol
		luchten
	[YXGY]	mix

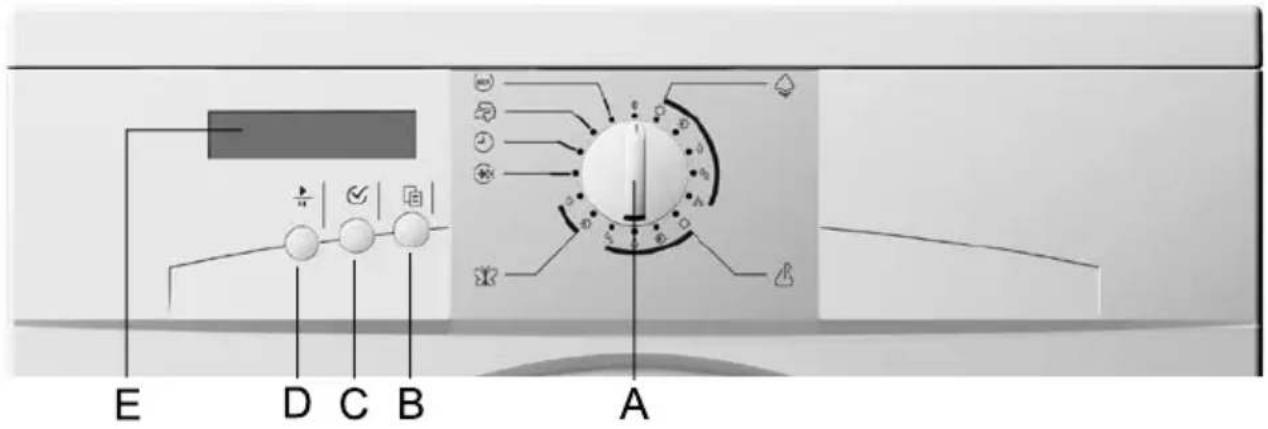

Functietoetsen

Toets B (MENU) - Met deze toets beweegt u over het hoofdmenu.

Toets C (KEUZE) - Met deze toets kiest u de mogelijkheden in de ondermenu's.

Toets D (START/PAUSE) - met deze toets kunt u het programma starten, afbreken of opnieuw activeren.

De droogprocedure

- Open de deur van de droogautomaat door de linkerkant van de deur tegen het apparaat te duwen.

- Sorteer het wasgoed op weefselsoort.

⚠ Sluit knopen en ritssluitingen, strik bandjes vast en keer zakken binnenste buiten.

⚠️ Doe tere weefsels in een speciaal textielzakje.

⚠ Aangeraden wordt om grote en kleine stukken wasgoed tegelijkertijd te drogen.

⚠️ Doe geen wasgoed in de droogautomaat dat niet gecentrifugeerd is (minstens 800 toeren/minuut - voor witte en bonte was).

Let op de etiketten op het textiel met de symbolen voor de droogwijze (zie tabel op de laatste bladzijde van deze gebruiksaanwijzing).

- Leg het wasgoed in de trommel (kijk eerst of de trommel leeg is).

- Sluit de deur van de droogautomaat.

- Inschakelen van het apparaat

1. Programma, 2. Vochtigheidsgraad, 3. Extra functies

U schakelt het apparaat in door knop (A) op het gewenste programma te draaien (afhankelijk van

de soort wasgoed, de gewenste droogtegraad of de droogtijd). Het display licht op en het door u gekozen programma verschijnt (bij sommige modellen brandt het lampje op knop (A) naast het gekozen programma).

Als u 5 minuten na het inschakelen van het apparaat niets doet, zal het display doven.

Tijdens het drogen is het display verlicht en na de afkoelingsfase schakelt het uit.

- Keuze van de taal

Druk op toets C (KEUZE) en draai tegelijkertijd de programmakeuzeschakelaar (A) in de eerste stand in de richting van de wijzers van de klok. Op het display verschijnt de oorspronkelijk ingestelde taal. Met de toets C (KEUZE) kiest u de taal. De laatst gekozen taal wordt opgeslagen.

U schakelt de droogautomaat uit door de programmakeuzeschakelaar (A) in de "0" stand te draaien.

- Keuze van de basisdroogprogramma's

- Bij het programma katoen (witte-/en boute was) synthetisch en teer wasgoed kiest u de einddroogtegraad van het wasgoed (zie de programmatabel). Om het drogen te laten beginnen drukt u op D (START) of u kiest extra functies.

- Bij het tijdgestuurde programma ⏻stelt u de gewenste droogtijd in. Om het drogen te laten beginnen drukt u op D (START) of u kiest extra functies.

- Bij de programma's (M) in snel programma is al een droogtegraad ingesteld. U kunt extra functies kiezen (zie de programmatabel). Om het drogen te laten beginnen drukt u op D (START).

WOL

START

- Het programma wol is een speciaal kort programma.

- Keuze van de extra functies

U beweegt over het menu met de toets B (MENU), met de toets C (KEUZE) kiest u tussen de mogelijkheden die gegeven zijn (zie de tabel voor de keuze van de extra functies. Er verschijnen altijd alleen MENU's met de functies die voor een bepaald programma kunnen worden gekozen. Bij het inschakelen van de afzonderlijke extra functies gaat het bijbehorende symbool op het display branden. Na het uitschakelen van het apparaat keren alle extra functies, behalve de functie van het geluidssignaal en de kinderbeveiliging, terug naar de basisinstelling.

Tijdgestuurd inschakelen

In de basisinstelling is het tijdgestuurde inschakelen niet geactiveerd (op het display verschijnt 00:00 uur). Met de toets C kiest u tussen 0 - 20 uur. De eerste twee uur kunt u per 30 minuten instellen, daarna per uur. Na afloop van de ingestelde tijd schakelt het gekozen programma in. Bij stroomuitval nog voor de afloop van de ingestelde tijd (op het display knippert STROOMUITVAL), moet u op toets D (START) drukken.

Lagere temperatuur

Stel deze functie in als u bij een lagere temperatuur wilt drogen dan in het programma is vastgelegd (zie de programmatabel). Door het inschakelen van een lagere temperatuur wordt de droogtijd verlengd. Bij enkele programma's kan deze functie niet gekozen worden.

Als het droogprogramma klaar is, keert de functie terug op de oorspronkelijke hogere temperatuur.

Kreukbeveiligingsprogramma

In de basis is het kreukbeveiligingsprogramma ingesteld op 1 uur (1h).

U kunt kiezen tussen uitschakelen van het programma (0h) of verlengen van het programma tot 2 uur (2h).

U breekt het kreukbeveiligingsprogramma af als u tijdens de werking de deur opent of het apparaat uitschakelt.

Uitschakelen van het verwarmingselement

U kunt het verwarmingelement uitschakelen als u het wasgoed bij kamertemperatuur wilt drogen; de droogtijd wordt verlengd.

Bij het korte (snelle) programma kan het verwarmingselement niet uitgeschakeld worden.

Kinderbeveiliging

U kunt het apparaat tijdens de werking tegen onvoorziene veranderingen van het programma en de functies beveiligen. De kinderbeveiliging wordt geactiveerd als u op de D (START) toets drukt.

Door op een willekeurige toets te drukken worden we door een geluidssignaal gewaardschuwd dat de kinderbeveiliging ingeschakeld is. Hierbij knippert het symbool en verschijnt KINDERSLOT op het display.

Als u een nieuw programma in wilt stellen of extra functies wilt veranderen, moet u de beveiliging eerst uitschakelen.

Uitschakelen van de functies:

- tijdens het drogen:

Als u het programma wilt onderbreken of de instellingen wilt veranderen, schakelt u de functie tijdelijk uit door 4 seconden lang op toets B (MENU) te drukken. Gedurende deze tijd kunt u het programma onderbreken met de toets D (START). (zie hoofdstuk Onderbreking). Op het display knippert het symbool. De functie wordt weer

geactiveerd door op de toets D (START) te drukken. Als u binnen 15 seconden niets veranderd, wordt de beveiliging automatisch weer ingeschakeld. Ook als u het drogen onderbreekt door de deur te openen en de kinderbeveiliging tijdelijk is uitgeschakeld, schakelt deze automatisch weer in als u de deur binnen 15 seconden weer sluit.

Als u tijdens de onderbreking de beveiliging in het menu heeft uitgeschakeld, zal deze verder niet meer actief zijn.

- na afloop van het drogen:

Als u na afloop van het drogen 4 seconden lang op de toets B drukt, schakelt u de beveiliging definitief uit. Dit betekent, dat de beveiliging ook uitgeschakeld zal zijn als u de volgende keer met het drogen begint. In het tegenovergestelde geval zal de beveiliging actief blijven totdat u weer gaat drogen. U schakelt hem uit door 4 seconden lang op de toets B te drukken en knop A in stand 0 te draaien, zodat u het droogprogramma of de extra functies in kunt stellen.

Geluidssignaal

In de basisinstelling is het geluidssignaal ingeschakeld.

U kunt het geluidssignaal uitschakelen of luider instellen.

Legende: _geluidssignaal uitgeschakeld

normeleinstelling van het geluidssignaal

luide 2

Bij het uitschakelen van het geluidssignaal verschijnt een symbool op het display

⚠️ Verwijder het mandje en al het verpakkingsmateriaal uit de trommel voordat u voor de eerste keer gaat drogen.

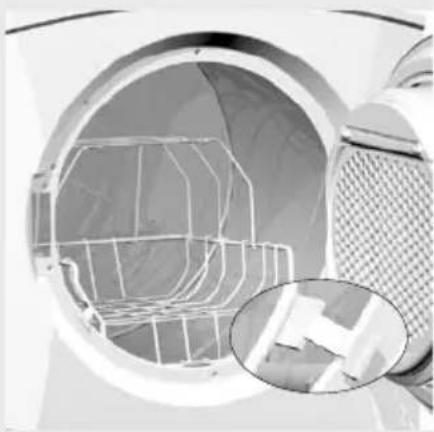

Drogen in het mandje

(hebben slechts enkele modellen)

Deze functie kan alleen bij het programma voor het tijdgestuurde drogen gekozen worden. In de basisfunctie is hij niet ingesteld.

Bij het inschakelen van deze functie wordt het kreukbeveiligingsprogramma uitgeschakeld. AFBEELDING VAN HET MANDJE

In het mandje, dat u in de trommel plaatst, kunt u sportschoenen of dingen drogen, waarvan u wilt dat ze tijdens het drogen niet door de trommel geslingerd worden (max. belading: 2,5 kg). Pas op dat de voorwerpen die u droogt de trommel niet raken, omdat ze vast kunnen blijven zitten en kunnen beschadigen.

Het mandje blijft namelijk stil terwijl de trommel draait. Droog alleen schone sportschoenen. Wring ze na het wassen uit, zodat er geen water uit loopt. Ga na de instelling van alle functies met de toets MENU weer terug naar het hoofdmenu.

Op het display knippert START. Als u het met de ingestelde functies eens bent, druk dan op START om het drogen te laten beginnen, als u wilt kunt u ook alle functies opnieuw instellen.

Na het uitschakelen van het apparaat (de programmakeuzeschakelaar staat in stand ("0"), keren de extra functies terug naar de basisfuncties, behalve de instellingen van het geluidssignaal en de kinderbeveiliging.

Drogen

• U bevestigt het begin van het drogen door op D (START) te drukken.
• Als u de uitgestelde start heeft ingesteld, schakelt het programma aan na afloop van de ingestelde tijd.

• Op het display verschijnt het programma met alle gekozen functies en een geluidssignaal waarschuwt ons dat het drogen begint.
• Op het display verschijnen achter elkaar de droogfazes, overeenkomstig het gekozen programma.

VOORBEELD: Gekozen programma: voor de witte/bonte was, mangeldroog, gekozen functies: uitgestelde start, lagere temp., kinderbeveiliging, zonder geluidssignaal)

	Met de START toets bevestigt u het begin van het drogen (het programma is begonnen na afloop van de tijd die u heeft ingesteld met de functie uitgestelde start).
	Het wasgoed heeft de hoogste vochtigheidsgraad.
	Het wasgoed heeft de vochtigheidsgraad voor strijken bereikt.
	Het wasgoed heeft de gewenste vochtigheidsgraad bereikt (mangeldroog).
	Afkoelen (10 minuten aan het einde van elk programma).
	Einde van het drogen Leeg de condenslade (bij de condensdroger).
	Reinig het pluizenfilter.

Onderbrekingen

- Einde van het drogen

Na afloop van het drogen verschijnt op het display EINDE en FILTER REINIGEN. U wordt ook door een geluidssignaal gewaarschuwd.

Bij de condensatiedroger verschijnen na afloop van het drogen afwisselend FILTER REINIGEN - CONTAINER LEEGMAKEN.

Als u de droger niet uitgeschakeld en de deur niet geopend wordt, wordt het kreukbeveiligingsprogramma geactiveerd (volgens de instellingen uit het hoofdstuk Keuze van de extra functies), de droger gaat verder met het losschudden van het wasgoed.

Verbreek de stroomtoevoer door de aansluitkabel uit het elektriciteitsnet te trekken.

- Door de gebruiker

Verandering van de programma's of de functies

Als u klaar bent met het drogen, pas dan op als u het wasgoed uit de droger haalt, want het kan heet zijn!

Voor het veranderen moet u de kinderbeveiliging uitschakelen, als deze ingeschakeld is.

U kunt het drogen tijdelijk onderbreken met de toets D (START/PAUSE). Op het display verschijnt PAUSE.

U kunt de extra functies of de basisprogramma's veranderen.

Met de B (MENU) toets kunt u in elk MENU komen en de instellingen van de extra functies of het droogprogramma veranderen. U bevestigt de veranderingen met de D (START/PAUSE) toets.

U kunt de droogautomaat ook uitschakelen (draai knop A in stand "0") en daarna alle gewenste instellingen opnieuw kiezen.

Open deur

Als u tijdens het drogen de deur opent, wordt het drogen onderbroken; op het display verschijnt DEUR OPEN.

Als u de deur gesloten heeft moet u op toets D (START/ PAUSE) drukken om het drogen voort te zetten. Een geluidssignaal waarschuwt u dat het drogen wordt voortgezet.

Als u bij een open deur op toets D (START/ PAUSE) drukt, verschijnt de waarschuwing DEUR SLUITEN op het display en klinkt er een geluidssignaal.

- Stroomuitval

Als de stroomtoevoer weer hersteld is verschijnt op het display STROOMUITVAL.

Druk op toets D (START/ PAUSE) om het drogen voort te zetten. Het apparaat zal verder gaan waar het onderbroken werd en alle instellingen zijn dezelfde als voor de stroomuitval.

Als u de instellingen of het basisprogramma wilt veranderen kunt u dit eenvoudig doen via de B (MENU) toets of door de programmakeuzeschakelaar op het gewenste programma te draaien. Bevestig de verandering door op de D (START) toets te drukken.

Ga dan verder als bij de normale procedure voor het instellen van de functies.

In het geval van stroomuitval wordt de kinderbeveiliging niet uitgeschakeld (als deze voor de stroomuitval ingeschakeld was).

- Volle condenslade

(alleen bij de condensdroger)

Het drogen wordt onderbroken als de condenslade vol is. Op het display verschijnt CONTAINER VOL en er klinkt een geluidssignaal.

Bijzonderheden

Na het legen van de condenslade zet u het drogen voort door op de toets D (START) te drukken.

- Lege trommel

Bij het begin van het drogen stelt het apparaat de vochtigheidsgraad van het wasgoed vast.

Als het apparaat geen wasgoed in de trommel waarneemt, worden we gewaarschuwd door een geluidssignaal. Op het display verschijnt LEGE TROMMEL en EINDE.

- Lampje in de trommel

Het lampje in de trommel brandt altijd als de deur van de droogautomaat open staat. Als de deur langer dan 5 minuten open staat zonder dat de instellingen veranderd worden, gaat het lampje uit.

• Verlichting van het display

Het display licht op als u de programmakeuzeschakelaar op een willekeurig programma draait. Als u na 5 minuten niets gedaan heeft (de programmakeuzeschakelaar niet draait of geen functietoets indrukt), gaat de verlichting uit.

Tijdens het drogen of het afkoelen is het display verlicht. De verlichting gaat 5 minuten na het einde van het drogen uit. Als u echter de deur opent of op een toets (knop) drukt, wordt het display weer verlicht.

Tips voor een zuinig gebruik van de droogautomaat

• Het drogen is het zuinigste als u per keer de aanbevolen hoeveelheid wasgoed droogt (zie de programmatabel).
• Het drogen van wasgoed dat uit zeer tere weefsels bestaat (wol, zijde) wordt afgeraden omdat dit kan krimpen of zijn vorm kan verliezen.
• Het is niet nodig om bij het wassen een wasverzachter te gebruiken omdat het wasgoed na het drogen in de droogautomaat zacht en soepel is.
• De droogtijd zal korter en het elektriciteitsverbruik zal lager zijn, als u het wasgoed goed centrifugeert voor het drogen (min. 1000 toeren/min).
• Door het juiste droogprogramma te kiezen, voorkomt u dat het wasgoed te droog wordt en hierdoor moeilijk te strijken is.
• Door het pluizenfilter regelmatig te reinigen zorgt u voor een optimale droogtijd en een minimaal energieverbruik.

Reiniging van het pluizenfilter

• Reinig na het drogen altijd het pluizenfilter dat zich in de binnenkant van de deur bevindt.
• Trek het deksel van het filter omhoog (afbeelding).
• Verwijder de laag pluisjes en draadjes op het filter. Sluit het deksel van het filter weer (het moet in het onderste deel vastspringen).
• Reinig indien nodig ook de filterhouder.

Als het pluizenfilter zo verstopt is dat u het moet wassen, trek het dan uit de houder (afbeelding), was het onder stromend water en droog het af. Let op dat het filter helemaal in de houder springt en sluit dan pas het deksel van het pluizenfilter.

Als u de pluizenzeef niet regelmatig schoonmaakt, vermindert de luchtstroom. Dit verlengt de droogtijd en kan ook schade aan het apparaat veroorzaken door oververhitting.

Reiniging van de droogautomaat met condensafvoer

Het legen van de condenslade

Leeg de condenslade altijd na het drogen: trek hem uit het apparaat, trek de koker bij de opening eruit om het uitgieten van het water te vergemakkelijken, giet het water eruit en plaats de condenslade terug in het apparaat.

Het water uit de condenslade is niet drinkbaar. Goed gefiltreerd kan het voor strijkijzers gebruikt worden.

Reiniging van de droger met luchtafvoer

Reiniging van de watercondensator

⚠️ Voor het reinigen moet u het apparaat altijd uitschakelen (trek de aansluitkabel van de droogautomaat uit het stopcontact of draai de knop voor de programmakeuze in stand “0”).

• Reinig de ommanteling van het apparaat en de binnekant van de trommel met een zachte doek en een mild schoonmaakmiddel.
• Van tijd tot tijd moet de binnenkant van de opening voor de luchtafvoer en de waterafvoerslang worden gereinigd.

Reinig de watercondensator drie tot vier maal per jaar. Bij veelvuldig gebruik van de droger ook vaker indien nodig.

Bij het schoonmaken kan er een beetje water uitstromen, leg er daarom een doekje onder.

• Open het buitenste deksel van de condensator door het vast te pakken aan de handgreep aan de linkerkant en naar beneden te trekken.
• Verwijder het binnenste deksel door het hendeltje verticaal naar beneden te draaien, kantel het deksel naar u toe en verwijder het.
• Draai de pal aan de condensator naar boven en trek de condensator eruit mer behulp van het hendeltje (de handgreep).
• Spoel de beide kanten van de condensator af met lauw water en laat hem goed uitlekken.
• Reinig indien nodig ook het luchtkanaal waarin de condensator zich bevindt en de dichting van het bovenste deksel, alvorens de condensator terug te plaatsen.
• Zet de condensator weer vast met de pal.
• Plaats het bovenste deksel zodat het goed zit en

Het verwisselen van het lampje

(hebben slechts enkele modellen)

draai het dan vast met het hendeltje.

- Druk het buitenste deksel naar boven in de richting van de droger, zodat het vergrendelt.

- Trek de stekker uit het stopcontact alvorens het lampje te verwisselen.

- Open de deur.

- Draai het kapje van het lampje los (aan de binnenkant van de opening van de deur).

- Verwissel het lampje. U mag een lampje van maximaal 10 W gebruiken. Het lampje moet van hetzelfde type zijn en het maximale vermogen hebben als op het lampje en het afdekkapje staat.

- Schroef het kapje weer stevig vast. Let er op dat het kapje met de dichting goed vastzit (afdicht), anders kan er vocht in de binnenkant komen en dit kan kortsluiting veroorzaken.

Storing Controleer

Het apparaat werkt niet:	of er spanning op het stopcontact staat en of de zekering in orde is,of de stekker van de aansluitkabel goed in het stopcontact zit.
Er staat spanning op het stopcontact, maar de trommel draait niet:	of de deur goed dicht is (druk hem tegen het apparaat),of u het programma aangezet heeft overeenkomstig de gebruiksaanwijzing,of de condenslade vol is (alleen bij de condensdroger),of de juiste droogtijd of het juiste programma is ingesteld.
Het wasgoed is niet droog:	of het pluizenfilter gereinigd is,of de condensator gereinigd is (alleen bij een condensdroger),of de ruimte voldoende geventileerd is,of de hoeveelheid wasgoed die u droogt niet te groot is,of de luchtafvoerbuis misschien te lang is, (allen bij een luchtavoer) - max. 2 m,of u misschien onvoldoende gecentrifugeerd wasgoed in de droogautomaat heeft gedaan en of u het juiste droogprogramma heeft ingesteld,of het apparaat in een te warme ruimte staat (meer dan 25°C - geldt voor condensdrogers).
Het apparaat condenseert slecht:	of de machine misschien in een te warme ruimte staat,of de condensator schoongemaakt is.
Het wasgoed is ongelijkmatig gedroogd:	of de hoeveelheid wasgoed die gedroogd wiordt te groot is,of er alleen grote stukken wasgoed gedroogd worden (droog tegelijkertijd grote en kleine stukken wasgoed),of er stukken wasgoed van verschillende weefselsamenstelling gedroogd worden (sorteer het wasgoed afhankelijk van de weefselsamenstelling).
Bij bepaalde storingen in de functies waarschuwt de droogautomaat ons met een geluidssignaal en een knipperende vermelding van de fout op het display.Het verhelpen van een storing of een klacht, die is ontstaan door het onjuist aansluiten of onjuist gebruik van het apparaat valt niet onder de garantie. In dit geval komen de kosten van de reparatie voor rekening van de gebruiker.

Programmatabel

Programma	Soort wasgoed	Voorbeelden van wasgoed
WITTE/BONTE WAS (katoen) [ASWS] max. belading: 6 kg
Extra droog ⚙	Dik wasgoed of wasgoed dat uit meerdere lagen bestaat	Badstof, badjassen
Kastdroog ⚙	Gelijkmatig dik wasgoed dat niet of slechts weinig gestreken hoeft te worden	Badstof, tricot
Mangeldroog ⚙	Dun wasgoed dat gestreken moet worden	Tricot, dunne katoenen T-shirts
Strijkdroog ⚙	Katoen of linnen van normale dikte	Lakens, tafellakens, broeken, overhemden, T-shirts...
Strijkmachinedroog ⚙	Katoen of linnen dat door een strijkmachine gestreken wordt.Mangelen van wasgoed - na het centrifugeren	Lakens, tafellakens, ...Wasgoed, dat u nog aan de lijn wilt drogen.
SYNTHETISCH ⚙ max. belading: 3 kg
Extra droog ⚙	Dik of meerlagig synthetisch wasgoed of mix	Truien, jurken, dekens,...
Kastdroog ⚙	Gelijkmatig dik wasgoed dat niet gestreken hoeft te worden	Overhemden, blouses, lakens, sokken, kinderkleding,...
Mangeldroog ⚙	Dun wasgoed dat niet of slechts weinig gestreken hoeft te worden	Tricot, T-shirts, tafellakens, overhemden, jurken, sportkleding...
Strijkdroog ⚙	Wasgoed dat gestreken moet worden	Overhemden, blouses, lakens, tafellakens,...
TERE WEEFSELS ⚙ max. belading: 2 kg
Kastdroog ⚙	Tere weefsels die bij een lagere temperatuur gedroogd kunnen worden en niet gestreken hoeven te worden	Blouses, fijn ondergoed...
Mangeldroog ⚙	Tere weefsels die bij een lagere temperatuur gedroogd kunnen worden en gestreken moeten worden	Blouses, fijn ondergoed...
SNEL PROGRAMMA ⚙ max. belading: 3 kg
Kastdroog ⚙	Weefsels die niet temperatuurgevoelig zijn en die u snel wilt drogen	Sportkleding van katoen of gemengde weefsels
TIJDGESTUURD PROGRAMMA max. Belading: 3 kg
15 tot 60 minuten	Afzonderlijke stukken dik wasgoed, die volledig droog moeten worden, of een kleine hoeveelheid wasgoed (tot 1 kg),... Drogen in een mandje (sommige modellen) Luchten - verwarming uitschakelen Mangelen - na het centrifigeren	Badjassen, handdoeken, pullovers,Sportschoenen...Artikelen die u snel wilt luchten Wasgoed, dat u nog aan de lijn wilt drogen
LUCHTEN20 minuten	Artikelen die u snel wilt luchten (Verwarmingselement uitgeschakeld	Gedragen kleding
WOL max. belading: 2 kg
Losschudden	Kort programma voor het losschudden van wollen artikelen Gemengd wasgoed van katoen en gemengde weefsels	Wollen kleding die u in de wasmachine kunt wassen.Neem het wasgoed direkt na afloop van het programma uit de droger en hang het op.Het wasgoed is niet volledig droog.
MIX max. belading: 3 kg
Kastdroog	Gemengd wasgoed van katoen en gemengde weefsels	Lakens, tafellakens, kleding...

Programmatabel / Extra functies

Programma Extra	functies
	Uitgestel-de start	Lagere tempera-tuur	Kreukbe-veiligings-program-ma	Verwar-mingsele-ment uitge-schakeld	Kinder-beveiliging	Geluid-signaal	Drogen in het mandje
Witte/bonte was (katoen)	● ●	● ● ● ●
Synthetisch	● ●	● ● ● ●
Tere weefsels	● ●	● ● ●
Snelpro-gramma			● ● ●
Tijd-gestuurdprogramma	● ●	● ● ● ● ●
Wol				● ● ●
Mix	● ●	● ● ● ●

• mogelijkheid

OPMERKING: de functies verlagen van de temperatuur en uitschakelen van het verwarmingselement sluiten elkaar uit.

Verbruikswaardentabel

Om u een betere voorstelling te geven, zijn in de tabel de waarden voor 6 kg testwasgoed (gemeten volgens de norm EN61121) bij een verschillend toerental van het eindcentrifugeren in de wasmachine (programma kastdroog) gegeven.

toerental/min	Restvocht droogtijd in v min stroomverbruik in kWh
	I %	Luchtafvoer condensatie	luchtafvoer condensatie
800 4,2 70 10	05	120 4,0 4,4
1000 3,4 58	88	100 3,3 3,7
1200 3,3 55	83		94	3,1 3,4
1400 3,0 50	75		86	2,8 3,1
1600 2,6 44	65		74	2,5 2,7

De gemeten waarden kunnen verschillen van de vermelde waarden vanwege afwijkingen in de soort en hoeveelheid wasgoed, centrifugeren, stroomschommelingen, temperatuur en vochtigheid van de omgeving.

Symbolentabel

Drogen
	Drogen in de droger toegestaan
	Centrifugeren, aan de lijn drogen
	Niet centrifugeren, nat ophangen en laten drogen
	Centrifugeren, liggend drogen
	Drogen in de droger is niet toegestaan
	Drogen op een normale temperatuur
	Drogen op een lagere temperatuur
