GEBRUIKSAANWIJZING ACAC110 AKAI

Gebruiksaanwijzing (NL) 12-24

• Kies de plaats waar u dit apparaat gaat installeren met zorg, zodat het apparaat geen hinder geeft voor de normale bestuurdersfuncties in de wagen.
• Installeer dit apparaat niet waar het kan worden blootgesteld aan hoge temperaturen, zoals van rechtstreeks zonlicht of hete lucht van de verwarming, of aan overmatig stof, vuil of trillingen.
• Gebruik voor een veilige installatie uitsluitend de meegeleverde montagehulpmiddelen.
• U moet beslist het frontpaneel eraf halen voordat u dit apparaat installeert.

Instellen van de montagehoek

Stel de montagehoek in op minder dan 20°.

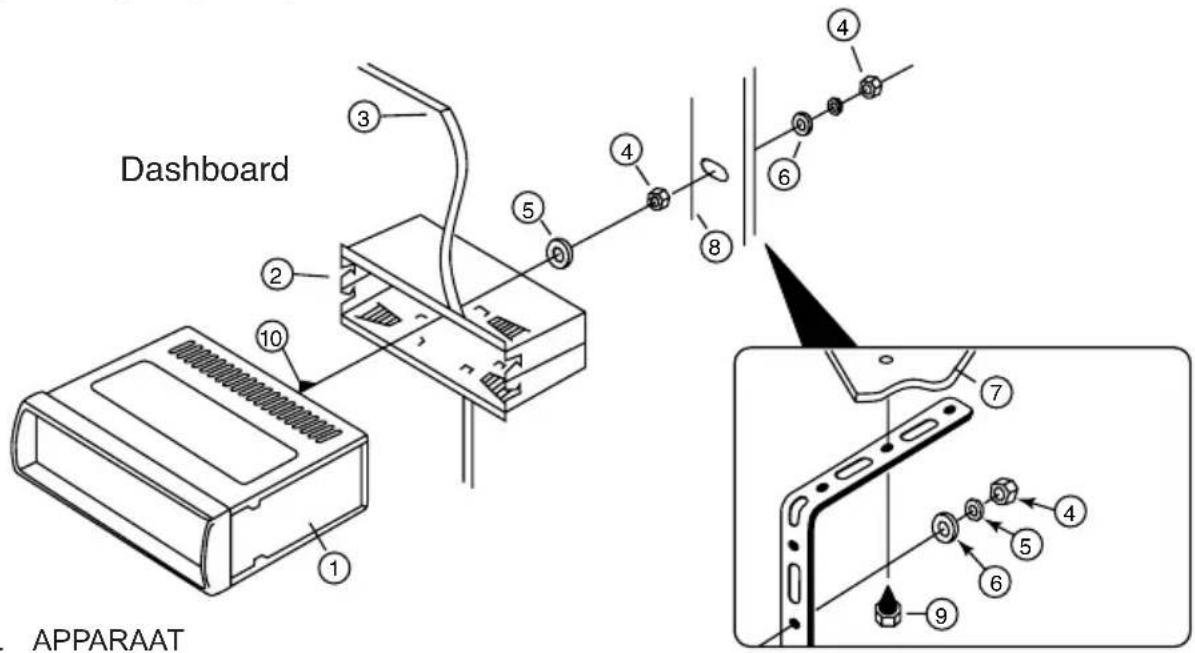

MONTAGEVOORBEELD

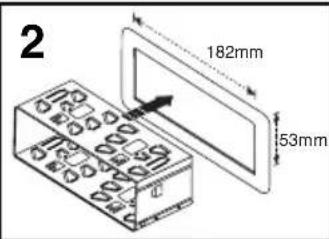

Installatie in het dashboard

Opmerking: bewaar de sleutel voor het losmaken van dit apparaat op een veilige plaats, zodat u hem steeds bij de hand hebt wanneer het apparaat uit de wagen moet worden verwijderd.

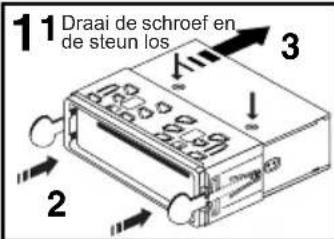

ONDERSTEUNING VAN HET APPARAAT

Losmaken en bevestigen van het frontpaneel

U kunt het frontpaneel van dit apparaat loshalen om diefstal te voorkomen.

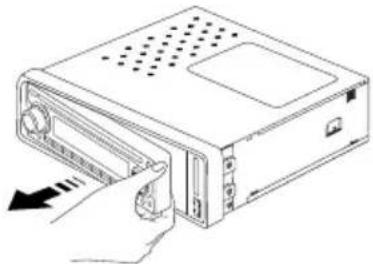

LOSHALEN VAN HET FRONTPANEEL

Druk voordat u het frontpaneel loshaalt beslist op de stroomtoets PWR om het apparaat UIT te schakelen.Trek het frontpaneel naar u toe om het volledig van het hoofdapparaat los te halen. Lees de gebruiksaanwijzing.

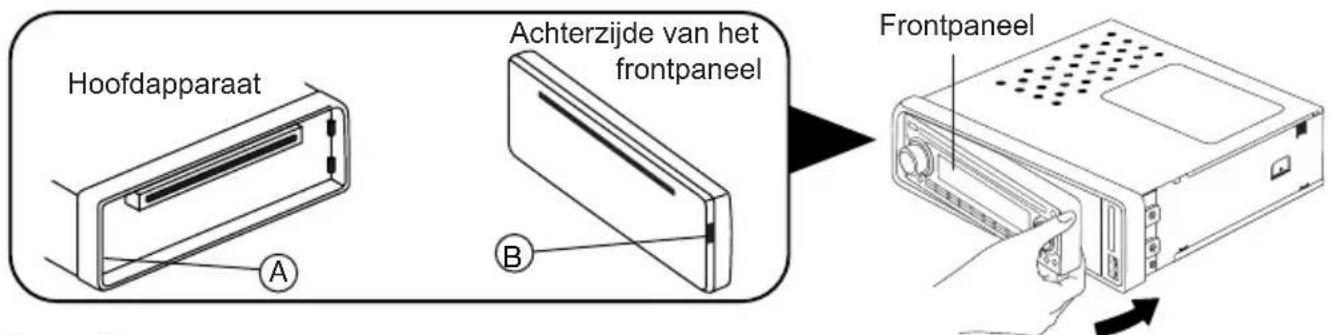

Houd het frontpaneel met de goede kant naar boven om het aan te brengen. Ondersteboven bevestigen is niet mogelijk. Plaats kant B van het frontpaneel tegen kant A van het hoofdapparaat. Druk het frontpaneel tegen het hoofdapparaat tot het vastklikt. Het frontpaneel is nu bevestigd.

Opmerkingen:

• Druk het frontpaneel niet te hard tegen het hoofdapparaat wanner u het aanbrengt. U kunt het gemakkelijk aanbrengen door het zacht tegen het apparaat te drukken.
• Stop het frontpaneel in de meegeleverde hoes wanneer u het bij u wilt dragen.
• Druk niet met kracht op het displayvenster van het frontpaneel wanneer u het op het hoofdapparaat aanbrengt.

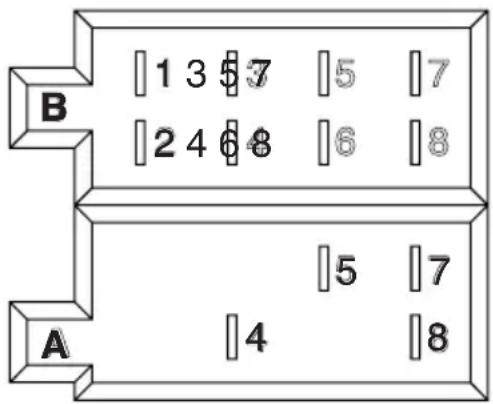

ISO-AANSLUITING

RCA-stekker lijnuitgang:

De Tele-Mute kabel is aangebracht tussen de adapter van de mobiele carkit en het stereosysteem. Wanneer een oproep wordt ontvangen schakelt het geluid van de stereo automatisch uit. Zodra het gesprek is beëindigd wordt het geluid opnieuw via het audiosysteem van de auto uitgebracht.

AANSLUITING A

1. GEHEUGEN +12 V
2. UITGANG VOOR AUTOANTENNE
3. • (NAAR CONTACTSLEUTEL) 12V
4. MASSA

Opmerking: sluit (aansluiting A nr. 7) aan op de contact-sleutel van de auto om te voorkomen dat de accu van de auto leegloopt wanneer de auto lange tijd niet wordt gebruikt.

AANSLUITING B

1. LUIDSPREKER RECHTSACHTER (+)
2. LUIDSPREKER RECHTSACHTER (-)
3. LUIDSPREKER RECHTSVOOR (+)
4. LUIDSPREKER RECHTSVOOR (-)
5. LUIDSPREKER LINKSVOOR (+)
6. LUIDSPREKER LINKSVOOR (-)
7. LUIDSPREKER LINKSACHTER (+)
8. LUIDSPREKER LINKSACHTER (-)

Onderhoud

VERVANGEN VAN DE ZEKERINGEN

Wanneer een zekering is gesprongen kijkt u de stroomaansluiting na en vervangt u de zekering. Wanneer ook de nieuwe zekering springt is er wellicht een intern defect aanwezig. Neem in dat geval contact op met de dichtstbijzijnde reparatieservice.

Waarschuwing

Gebruik voor iedere kabel een zekering met de aangegeven stroomsterkte. Wanneer u een zekering met een hogere stroomsterkte plaatst, kan dit leiden tot ernstige schade.

DE BEDIENING VAN HET APPARAAT

1. STROOM AAN / UIT

Druk op deze toets om het apparaat in of uit te schakelen.

Druk op een willekeurige toets om dit apparaat in te schakelen.

2. SEL (SELECTIE)

3. VOLUME HOGER / LAGER

Draai de knop VOL naar rechts of links (3) om VOLUME / BAS / HOGE TONEN / BALANS / TOONREGELAAR in te stellen. Om andere functies te selecteren drukt u meermaals kort op de selectietoets SEL (2) tot de gewenste functie op de display is aangegeven. Afbeelding 1 illustreert hoe u de verschillende geluidsinstellingen met de toets SEL selecteert.


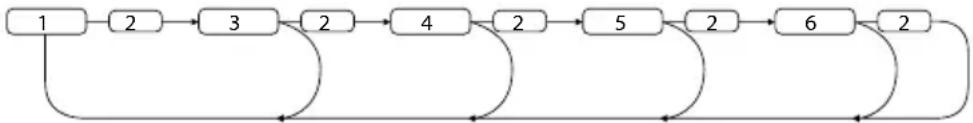

Afbeelding 1: selectie van de verschillende geluidsinstellingen

1. VOLUME 2. SELECTIE 3. BAS 4. HOGE TONEN 5. BALANS 6. TOONREGELAAR

Draai de knop VOL naar rechts of links. Zet het volume hoger of lager met behulp van respectievelijk VOL of VOL. Deze toetsen worden ook gebruikt om de BAS, HOGE TONEN, BALANS en TOONREGELAAR in te stellen.

Opmerking: Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor de FUNCTIES binnen te gaan. Druk eenvoudig op de toets DISP om deze modus weer te verlaten of wacht ongeveer 8 sec. tot het apparaat deze modus automatisch verlaat.

VERKEERSINFORMATIE (TA) ZOEKEN / VERKEERSINFORMATIE ALARM (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

De modus TA ZOEKEN of TA ALARM wordt geselecteerd met de knop vol of vol.

- De modus VERKEERSINFORMATIE (TA) ZOEKEN:

Wanneer de radio van een nieuw geselecteerde zender 5 seconden lang geen verkeersinformatie (TA) ontvangt, stemt hij automatisch af op een volgende zender die niet dezelfde informatie als de laatste zender (programma-identificatie of PI) maar wel verkeersinformatie (TA) uitzendt.

In de modus "verkeersinformatie zoeken" kunt u de huidige zender verwisselen voor een geheel andere zender, omdat het apparaat een zender met verkeersinformatie zoekt wanneer de ontvangst van de huidige zender te zwak wordt of de huidige zender geen verkeersinformatiesignaal uitzendt.

- De modus VERKEERSINFORMATIE (TA) ALARM:

Geen van de modi voor het automatisch fijn afstemmen is geactiveerd, u hoort alleen een pieptoon.

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

ANDERE PROGRAMMA-INFORMATIE (DPI) FILTEREN: filtert alleen de alternatieve frequentie (AF) die een andere programma-identificatie (PI) heeft.

ALLES FILTEREN: filtert de alternatieve frequentie (AF) die een andere programma-identificatie (PI) en GEEN RDS-signaal met veldsterkte heeft.

DE TOETSEN FIJN AFSTEMMEN L / S (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

FIJN AFSTEMMEN L: selecteert 90 seconden als begintijd voor het automatisch zoeken naar verkeersinformatie.

FIJN AFSTEMMEN S: selecteert 30 seconden als begintijd.


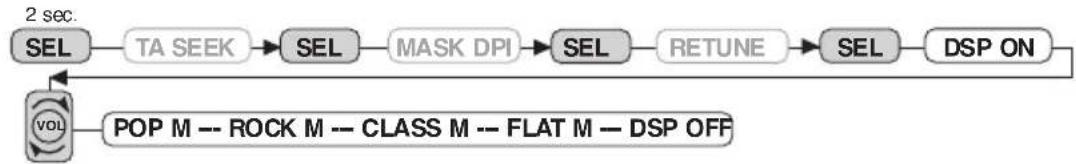

DE TOETSEN DIGITALE GELUIDSVERWERKING (DSP) (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.


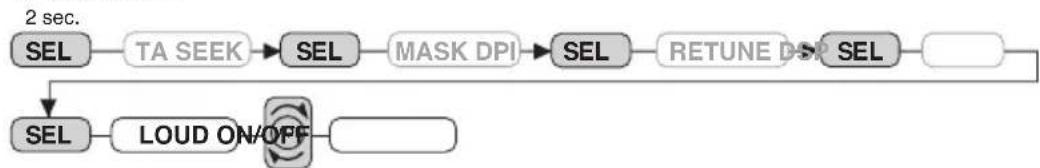

DE TOETSEN GELUIDSSTERKTE (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

De modus GELUIDSSTERKTE AAN / UIT wordt geselecteerd met de knop vol of vol. De respons van de bas en hoge tonen worden versterkt.

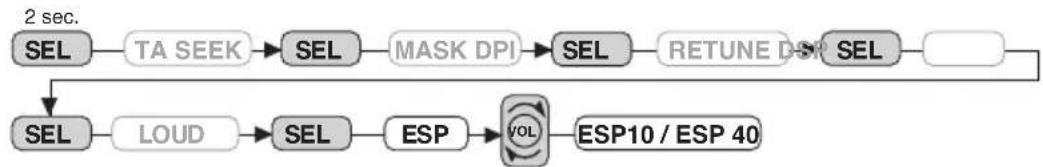

DE MODUS ESP (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de ESP-modus 10 sec. of 40 sec. te selecteren.


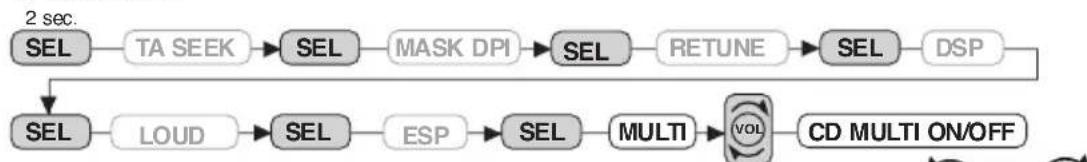

DE MODUS VOOR MULTI-SECTIE CD'S (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

De modus CD MULTI AAN / UIT wordt geselecteerd met de knop vol of vol. CD MULTI AAN: voor het lezen van cd's die in meerdere sessies zijn opgenomen. CD MULTI UIT: om alleen de eerste sectie te lezen.

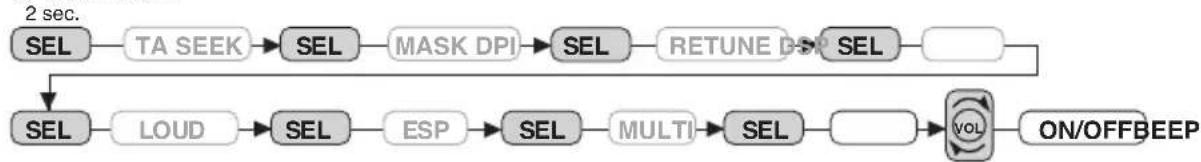

DE MODUS TOETSTOON (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

TOETSTOON AAN: u hoort een PIEPTOON uit de luidspreker telkens wanneer u een toets indrukt.

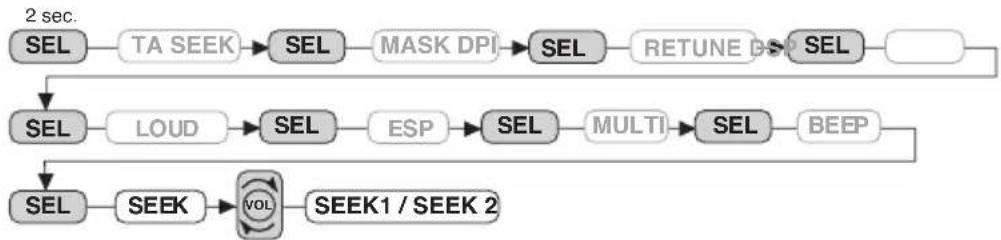

DE ZOEKMODUS (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

ZOEKEN 1: in de modus "ZOEKEN 1" wordt het AUTOMATISCHE ZOEKEN stopgezet wanneer de radio een zender heeft gevonden, ook al houdt u de ZOEKTOETS ingedrukt.

ZOEKEN 2: wanneer u de ZOEKTOETS ingedrukt houdt, stopt het AUTOMATISCHE ZOEKEN niet wanneer de radio een zender heeft gevonden. Wanneer u de ZOEKTOETS loslaat stopt het zoeken zodra de radio een zender heeft gevonden.

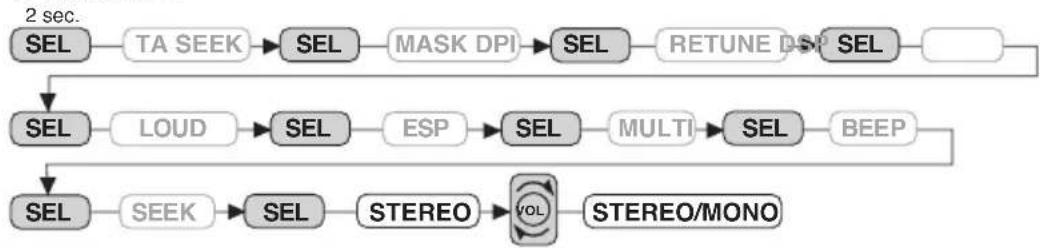

STEREO/MONO (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

Wanneer de ontvangst van een FM-zender zwak of verstoord is kunt u de geluidskwaliteit verbeteren door MONO te selecteren.

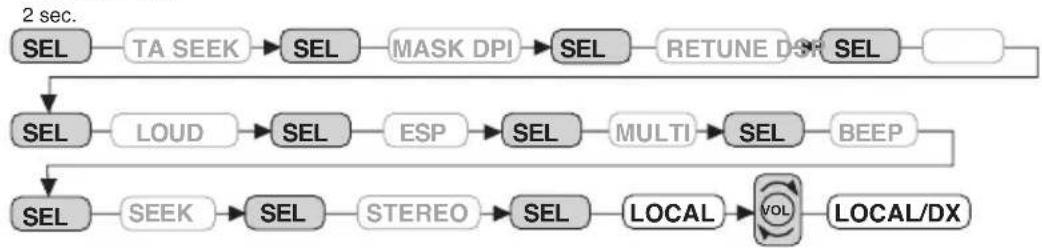

LOCAAL / DX (2)

Houd de toets SEL minstens 2 seconden lang ingedrukt om de selectiemodus voor deze functie te activeren.

De stand "locaal" dient in een gebied met sterke signalen om de radio alleen bij de zenders met de sterkste signalen te laten stoppen(LOC verschijnt op de display). Druk in gebieden met zwakke signalen naar de stand "afstand" om naar alle zenders te kunnen luisteren.

4. VOORKEUZEZENDERS (1,2,3,4,5 en 6)

(A) DE RADIOMODUS:

Druk kort op deze toetsen om rechtstreeks een voorkeuzezender te selecteren. Druk minstens 1 secondelang op deze toetsen om de huidige zender in deze geheugenlocatie van een voorkeuzezender op te slaan. Wanneer de modus PTY is geselecteerd wordt de schakelaar PTY als volgt gebruikt:

PTY muziek ---- PTY informatief ---- UIT

MUZIEK

1. POP M, ROCK M
2. RUSTIGE M, LICHTE M
3. KLASSIEK, OVERIGE M
4. JAZZ, COUNTRY
5. VEELZIJDIGE M, GOUWE OUWEN
6. FOLK M

GESPROKEN

1. NIEUWS, ACTUALITEIT, INFORMATIE
2. SPORT, EDUCATIEF, DRAMA
3. CULTUUR, WETENSCHAPPEN, VARIA
4. WEER, FINANCIEEL, KINDEREN
5. SOCIAAL, RELIGIE, INBELPROGRAMMA'S
6. REIZEN, ONTSPANNING, THEMATISCH

RDS (radiodatasysteem) is een digitaal informatiesysteem dat werd ontwikkeld door de EBU (Europese Vereniging van Omroepers). RDS is gebaseerd op de gangbare FM-zenders en biedt RDS een grote verscheidenheid van informatiediensten en automatische functies voor het fijn afstemmen op autoradio's die RDS ondersteunen.

5. De functie 'AF/REG' (ALTERNATIEVE FREQUENTIES)

Druk kort op deze toets om de omschakelmodus AF/REG te selecteren.

Wanneer de omschakelmodus AF/REG is geselecteerd controleert de radio de signaalsterkte van de verkeersinformatie op de alternatieve frequentie voortdurend na. Druk lang op deze toets om de regionale modus IN / UIT te schakelen.

- Regionale modus AAN:

De omschakeling naar alternatieve frequentie (AF) of programma-identificatie (PI) ZOEKEN wordt toegepast op de zender die identieke programma-identificatiecodes uitzenden als de huidige zender. Het segment REG brandt op de lcd-display.

- Regionale modus UIT:

Het apparaat negeert de regionale code in de opmaak van de programma-identificatiecode wan- neer de omschakeling naar alternatieve frequentie (AF) of programma-identificatie (PI) ZOEKEN wordt toegepast.

6. De functie "TA" (VERKEERSINFORMATIE)

Druk kort op deze toets om de modus "verkeersinformatie" (TA) in of uit te schakelen.

Wanneer de modus "verkeersinformatie" is ingeschakeld en verkeersinformatie wordt uitgezonden:

• In de modus CD/MP3 schakelt het apparaat tijdelijk over naar de radio om de verkeersinforatie te ontvangen.
• Wanneer het volumeniveau onder de drempelwaarde ligt, wordt het volume tijdelijk ver hoogd tot op de drempelwaarde.
• Tijdens de ontvangst van een zender met verkeersprogramma's (TP) brandt het TP-seg ment op de lcd-display.

7. De functie "PTY" (PROGRAMMATYPE)

PTY MUZIEK ---- PTY INFORMATIEF ---- PTY UIT

Wanneer u het programmatype (PTY) selecteert wordt de selectie toegepast met behulp van de voorkeuzetoetsen, zoals beschreven in "Voorkeuzezenders". Wanneer PTY is geselecteerd begint de radio te zoeken naar zenders die de overeenkomstige PTY-informatie uitzenden en stopt wanneer hij deze PTY-informatie heeft gevonden.

8. DISPLAY (DISP)

Druk op deze toets om naar een andere displaymodus over te gaan als volgt:

1) Tijdens het ontvangen van een zender met radiodatasysteem (RDS)

DE RADIOMODUS

PS ---- CT ---- FREQ ---- PTY

2) Tijdens het ontvangen van een zender zonder radiodatasysteem (NON-RDS)

DE RADIOMODUS

FREQ ---- KLOK ----GEEN PTY

Elke display wordt enkele seconden lang aangegeven, waarna het apparaat terugkeert naar de oorspronkelijke positie.

Opmerking: • CT = huidige tijd • FREQ = frequentie • CDP = cd-speler.

9. DE MODUSTOETS (MD)

Druk op deze toets om de modus AUX / TUNER / CD-MP3 / USB of MMC/SD te selecteren. Opmerking: de selectie van de modus USB of MMC/SD werkt enkel wanneer een usb is aangesloten of een kaart in de sleuf is gestopt.

10. DE GOLFBANDTOETS (BAND)

Iedere golfband wordt cyclisch geselecteerd door op deze toets te drukken: FM1---FM2---FM3.

11. AUTOMATISCH OF HANDMATIG AFSTEMMEN (FREQ HOGER OF FREQ LAGER)

(A) IN DE RADIOMODUS

Druk kort op deze toetsen om HANDMATIG af te stemmen.

Druk minstens 1 seconde lang op deze toetsen om in de afstemmodus ZOEKEN naar zenders te zoeken.

Druk kort op deze toetsen om een MUZIEKNUMMER HOGER of MUZIEKNUMMER LAGER t selecteren.

Druk minstens 1 seconde lang op deze toetsen om muzieknummers te selecteren in de modus signaal (CUE) of intro (REVIEW).

Druk kort op deze toets om de radio naar alle voorkeuzezenders te laten zoeken.

Wanneer het niveau van de veldsterkte hoger is dan de drempelwaarde van het stopniveau, blijft de radio 5 seconden lang op deze voorkeuzezender, geeft de drempelstand vrij en zoekt dan opnieuw.

Druk langer dan 1 seconde op deze toets om de 6 sterkste zenders als voorkeuzezender in de overeenkomstige geheugenlocaties op te slaan.

Wanneer het automatische afstemmen is voltooid voert de radio een scan van de voorkeuzezenders uit.

13. DE FUNCTIE 'SCAN' AUTOMATISCH AFSTEMMEN (SCN)

Deze toets wordt gebruikt voor de RADIOSCAN. De werking ervan stemt overeen met het gewone zoeken, maar de radio blijft 5 secondenlang bij elke zender die in de modus RADIOSCAN wordt gevonden.

Druk op deze toets om het geluid uit te schakelen. Druk nogmaals op deze toets om het geluid opnieuw te horen.

15. LCD-DISPLAY

De vloeibare kristaldisplay geeft de huidige status van het apparaat aan.

ONDERDELEN EN BEDIENING VAN DE CD-SPELER

DE TOETS MUZIEKNUMMER / ZOEKEN (11)

VOOR- EN ACHTERWAARTS ZOEKEN NAAR MUZIEKNUMMERS (of veranderen van muzieknumm)

Druk tijdens de weergave op de toets OVERSLAAN ( df) om nadr het gewenste spoor (muzieknummer) over te gaan.

Houd tijdens de weergave de toets SKIP (of)ingelukt om de disk op hoge snelheid te doorzoeken. Laat de toets los wanneer de gewenste passage van de disk is gevonden. De gewone weergave gaat vanaf daar verder.

17. CD-SLEUF

18. KNOP OM CD UIT DE SPELER TE HALEN

Druk op de knop EJECT om de cd uit de speler te halen.

19. PAUZETOETS

Druk tijdens de weergave op de toets (19) 'PAU' om de weergave tijdelijk te onderbreken. Druk nogmaals om de weergave voort te zetten.

20. INTROTOETS (voorproef van ieder muzieknummer)

Druk op deze toets om de indicator 'INT ON' op de display te zien en de eerste paar seconden van elk muzieknummer op de disk te beluisteren. Druk nogmaals om de introweergave te stoppen en dat muzieknummer volledig te beluisteren.

21. HERHAALTOETS

Druk op deze toets om de indicator 'RPT ON' op de display te zien en het geselecteerde muzieknummer herhaaldelijk te beluisteren, tot de herhaalmodus wordt geannuleerd door nogmaals op de toets 'RPT' te drukken.

22. DE TOETS WILLEKEURIGE VOLGORDE

Druk op deze toets om de indicator 'RDM ON' op de display te zien en alle muzieknummers op de disk in plaats van de normale volgorde in een willekeurige volgorde te beluisteren. Druk noGmaals op de toets 'RDM' (22) om de modus WILLEKEURIGE VOLGORDE te annuleren.

23, 24. 10 MUZIEKNUMMERS HOGER / LAGER ZOEKEN: (alleen voor mp3-bestanden)

M5: 10 muzieknummers lager / M6: 10 muzieknummers hoger

HET SELECTEREN VAN MP3-BESTANDEN

1. Zoeken per muzieknummer:

• Druk op "A/PS" om het zoeken per muzieknummer te activeren.
• Druk op "SEL" zodat het eerste cijfer gaat knipperen.
• Gebruik de knop “vol / ” om het eerste cijfer in te voeren.
• Druk op "SEL" om dat eerste cijfer te bevestigen, zodat het tweede cijfer gaat knipperen.
• Gebruik de knop "vol" / "om respectievelijk het 2e en 3e cijfer in te voeren.
• Het geselecteerde muzieknummer wordt dan automatisch weergegeven.

2. Zoeken per titel van bestand:

• Druk tweemaal op "A/PS" om het zoeken per bestand te activeren.
• Druk op "SEL" zodat het eerste cijfer gaat knipperen.
• Gebruik de knop "vol / " om het gewenste overzicht te selecteren.
• Druk opnieuw op "SEL" om dat overzicht te bevestigen en de titel van het eerste bestand op de display te zien.
• Gebruik de knop “ VOL / ” om het gewenste bestand te selecteren.
• Druk op "SEL" om de weergave van het geselecteerde muzieknummer te starten.

3. Zoeken per letter- of cijferteken:

• Druk 3 maal op "A/PS" om het zoeken per letter- of cijferteken te activeren.
• Druk op de toets "SEL" zodat de letter A op de display verschijnt.
• Gebruik de knop “ VOL / ” om de gewenste letter te selecteren.
• Druk minstens 2 seconden lang op de toets "SEL".
• De muzieknummers waarvan de titel met de gekozen letter begint verschijnen op de display.
• Gebruik de knop “vol / ” om het gewenste muzieknummer te selecteren.
• Druk op de toets "SEL" om de weergave van het geselecteerde muzieknummer te starten.

• TERUGSTELLEN

De terugsteltoets RESET (25) bevindt zich op de behuizing.

De terugsteltoets wordt alleen in de volgende gevallen gebruikt:

- Na de initiele installatie van het apparaat wanneer alle kabels zijn aangesloten.

- Wanneer geen enkele van de functietoetsen nog werkt.

- Wanneer een foutsymbool op de display is aangegeven.

- Na de initiele installatie van het apparaat wanneer alle kabels zijn aangesloten. - Wanneer geen enkele van de functietoetsen nog werkt. - Wanneer een foutsymbool op de display is aangegeven.

Aansluiting van dit apparaat naar een draagbare mp3-speler

26. Usb-poort

Gebruik een usb-kabel om uw draagbare mp3-speler op dit apparaat aan te sluiten.

27. SLEUF VOOR MULTIMEDIAKAART (MMC) / SD-KAART

Ondersteunt alleen muziek in de opmaak MP3 ID3.

\* BELANGRIJKE INFORMATIE:

GEZIEN DE ENORME VERSCHEIDENHEID VAN PRODUCTEN DIE VOORZIEN ZIJN VAN POORTEN VOOR USB, SD-KAARTEN EN MMC-KAARTEN EN HET FEIT DAT DEZE PRODUCTEN SOMS DOOR HUN FABRIKANTEN VAN HEEL SPECIFIEKE FUNCTIES WORDEN VOORZIEN, KUNNEN WIJ NIET ABSOLUUT GARANDEREN DAT ALLE BEDIENINGSOPTIES DIE IN THEORIE BESCHIKBAAR ZIJN OOK OP AL DEZE PRODUCTEN VAN TOEPASSING ZIJN.

TECHNISCHE GEGEVENS

Signaal/ruisverhouding > 60 dB

Kanalenseparatie > 50 dB (1 kHz)

Frequentierespons 20 Hz - 20 kHz

TUNER (FM)

Frequentiebereik 87,5-108 MHz

Gevoeligheid 2,8 μV

Stereoseparatie 30 dB

Signaal/ruisverhouding 50 dB

Kanaalstap 50 kHz

Middenfrequentie 10,7 MHz

LIJNUITGANG

Uitgang 350 mV

Impedantie 10 k Ohm

ALGEMEEN

Stroomvoeding 12 V gelijkstroom (10,8-15,6 V toelaatbaar)

Stroomverbruik 10A

Stroomverbruik in stand-by onder 10 mA

Luidsprekerimpedantie 4 of 8 Ohm

Uitgangvermogen 40 W x 4 kanalen

Opmerking: de technische gegevens en het ontwerp kunnen omwille van verbeteringen zonder voorafgaande kennis worden aangepast.

Verwijdering van Oude Elektrische en Elektronische Apparaten (Toepasbaar in de Europese Unie en an dere Europese landen met gescheiden ophaalsystemen) Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevol gen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recyclage van materi alen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Voor verdere informatie en garantiebepalingen

kijk op: www.akai.eu
