Producttype	LED-televisie
Schermdiameter	68 cm (27 inch)
Resolutie	Full HD (1920 × 1080)
Beeldverversingssnelheid	50 Hz
Energieklasse	A+
Vermogen (stand-by)	< 0,5 W
Vermogen (ingeschakeld)	45 W
Afmetingen (zonder voet)	620 × 370 × 80 mm
Afmetingen (met voet)	620 × 410 × 180 mm
Gewicht (zonder voet)	5,5 kg
Gewicht (met voet)	6,0 kg
Aansluitingen	2× HDMI, 1× USB, 1× SCART, 1× CI+ slot, hoofdtelefoonuitgang
Ontvanger	DVB-T/T2/C/S/S2
Geluidsvermogen	2 × 8 W
Netwerkverbinding	Ethernet, Wi-Fi
Slimme functies	Smart TV, HbbTV, mediaspeler
Reiniging	Gebruik een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Plaats het apparaat op een stabiele ondergrond. Zorg voor voldoende ventilatie.
Reparatie en onderdelen	Neem contact op met een erkend servicecentrum. Gebruik alleen originele onderdelen.
Gebruiksomgeving	Binnenshuis, temperatuur 5 °C tot 35 °C, luchtvochtigheid < 80%

Veelgestelde vragen - LXW 68-8510 GRUNDIG

Hoe kan ik de zenders automatisch laten zoeken?

Ga naar het menu Instellingen > Kanalen > Automatisch zoeken. Selecteer de antenne- of kabelbron en start de zoektocht.

Waarom is het beeld wazig?

Controleer of de resolutie van de bron overeenkomt met de tv. Pas de instellingen voor Beeld aan, zoals scherpte en contrast.

Kan ik USB-apparaten aansluiten?

Ja, sluit een USB-stick of harde schijf aan op de USB-poort. De tv ondersteunt veelgebruikte bestandsindelingen zoals MP4, AVI en JPEG.

Hoe stel ik de timer in om de tv automatisch uit te schakelen?

Ga naar Instellingen > Tijd > Slaaptimer en kies de gewenste tijd.

Mijn afstandsbediening werkt niet. Wat moet ik doen?

Vervang de batterijen. Richt de afstandsbediening rechtstreeks op de tv. Verwijder obstakels tussen de afstandsbediening en de sensor.

Hoe kan ik de taal van het menu wijzigen?

Ga naar Instellingen > Systeem > Taal en kies de gewenste taal.

Waarom is er geen geluid?

Controleer of het volume niet gedempt is of te laag staat. Controleer de audiokabels als u externe speakers gebruikt.

Kan ik ondertiteling inschakelen?

Druk op de SUB of TTX knop op de afstandsbediening. U kunt ondertiteling inschakelen via het menu Opties.

Hoe sluit ik een spelconsole aan?

Gebruik een HDMI-kabel. Sluit de console aan op een HDMI-ingang op de tv. Selecteer de juiste HDMI-bron via de Bron-knop.

Wat betekent het lampje dat knippert?

Een knipperend lampje kan een foutmelding aangeven. Raadpleeg de handleiding voor specifieke codes. Neem anders contact op met de klantenservice.

GEBRUIKSAANWIJZING LXW 68-8510 GRUNDIG

3 Installatie en veiligheid

4 Aansluiten/voorbereiden

4 Antenne en netkabel aansluiten

4 Batterijen in de afstandsbediening plaatsen

5-7 In een oogopslag

5 De aansluitingen van het televisietoestel

6-7 De afstandsbediening

7 De bedieningselementen van het televisietoestel

8-11 Instellingen

8 Televisiezender instellen – automatisch

8-9 Zenderindeling wijzigen

10 Beeldinstellingen

10-11 Geluidsinstellingen

12-16 Televisiemodus

12-13 Basisfuncties

14 Zoomfunctie

15 Beeldformaat omschakelen

16 PIP-modus

17-18 Teletekst-modus

17 TOP-tekst- of FLOF-tekstmodus

17 Normale tekstmodus

17-18 Verdere functies

19 Comfortfuncties

19 Comfortfuncties met het menu »Eigenschappen«

20-23 Gebruik met externe toestellen

20 Decoder of satellietontvanger

20-22 Videorecorder, dvd-speler of SET-TOP-Box

22 Hoofdtelefoon

23 Camcorder

23 Hifi-installatie

24 Gebruik als PC-Monitor

24 PC aansluiten

24 Programmaplaats voor de pc kiezen

24 Instellingen voor de pc

25-27 Speciale instellingen

25-27 Zenders instellen

28-29 Informatie

28 Servicevoorschriften voor de speciaalzaak

29 Storingen zelf verhelpen

INSTALLATIE EN VEILIGHEID

Het is belangrijk dat u bij het installeren van het televisietoestel de volgende aanwijzingen in acht neemt:

Dit televisietoestel is bestemd voor het ontvangen en weergeven van beeld- en geluidssignalen.

Elk ander gebruik is uitdrukkelijk verboden.

De ideale kijkafstand bedraagt 5 keer de beeldschermdiagonaal. Licht op het beeldscherm vermindert de beeldkwaliteit.

Zorg voor voldoende afstand tot de kastwand.

Het televisietoestel is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel het televisietoestel in geen geval bloot aan vochtigheid.

Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op het televisietoestel. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektriciteit zorgen.

Zet het televisietoestel op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op het televisietoestel en geen kleedjes of iets dergelijks onder het televisietoestel.

Zet het televisietoestel niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren.

Warmteophopingen zijn gevaarlijk en verminderen de levensduur van het toestel. Voor de veiligheid moet u geregeld de afzettingen in het toestel door een vakman laten verwijderen.

Maak het televisietoestel in geen geval open. Voor schade die door ondeskundige ingrepen ontstaat, verliest u elke aanspraak op garantie.

Zorg ervoor dat de netkabel en de adapter niet beschadigd worden. Het televisietoestel mag enkel met de bijgeleverde netkabel/adapter gebruikt worden.

Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als het televisietoestel uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.

Reinig het beeldscherm enkel met een vochtige, zachte doek. Gebruik enkel helder water.

Antenne en netkabel aansluiten

1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »ANT IN« van het televisietoestel. 2 Steek het meegeleverde netsnoer in de aansluiting »AC IN« van het televisietoestel. 3 Steek de stekker van het netsnoer in het stopcontact.

Batterijen in de afstandsbediening plaatsen

1 Voor het openen van het batterijvak moet het klepje eraf worden gehaald. 2 Batterijen plaatsen (type mignon, b.v. UM-3 of AA, 2 x 1,5 V). Hierbij op de polen letten (in de bodem van het batterijvakje gemarkeerd). 3 Batterijvak sluiten.

Aanwijzing:

Als het televisietoestel niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen.

Voor schade die ontstaat door lekkende batterijen, stelt GRUNDIG zich niet aansprakelijk.

Milieutip

Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende: Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beëindigen van de levenscyclus, niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.

Wanneer batterijen leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

IN EEN OOGOPSLAG

De aansluitingen van het televisietoestel

AV 3 Euro/AV-bus (FBAS).

AV 2 Euro/AV-bus (FBAS).

AV 1 Euro/AV-bus (FBAS, RGB).

ANT IN Antennebus.

AV 4 VIDEO L R Geluid-/beeldsignaalingang.

AV OUT VIDEO L R Geluid-/beeldsignaaluitgang.

S-VHS Beeldsignaalingang S-VHS.

PC-DVI AUDIO IN Geluidsignaalingang voor pc.

PC-IN VGA-aansluiting voor pc.

YUV-aansluiting via bijgeleverde adapterkabel.

DVI-D-aansluiting voor pc.

AC IN Bus voor het netsnoer.

Aansluiting hoofdtelefoon (3,5 mm ø klink).

High-Definition - HD ready

Uw televisietoestel is voorbereid voor de ontvangst van televisiesignalen (HDTV-signalen) met hoge resolutie.

De signaalbronnen (HDTV-Set-Top-boxen of HDTV-DVD-speler) kunt u ofwel op de aansluiting "DVI-D" (digitaal HDTV-signaal) of op de aansluitingen "YUV" (analoog HDTV-signaal) aansluiten.

Hierdoor is ervoor gezorgd dat u ook digitale HDTV-uitzendingen, die beschermd zijn tegen kopiëren (HDCP High-Definition Copy Protection), zonder problemen kunt bekijken.

IN EEN OOGOPSLAG

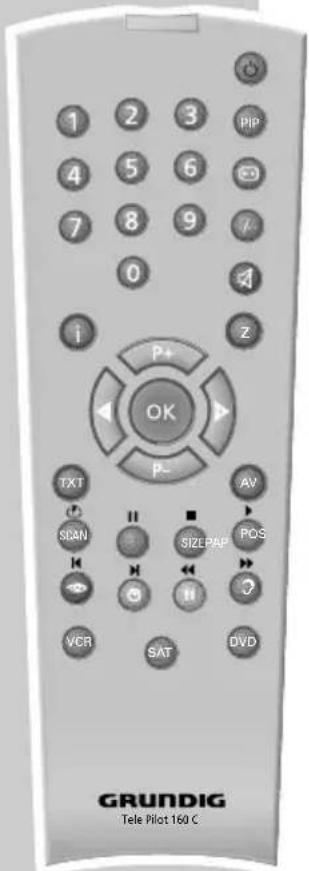

De afstandsbediening

Schakelt het televisietoestel uit (stand-by).

PIP Geeft een kleinbeeld weer; activeert de Double Window-functie (twee verschillende televisiezenders op de beeldschermhelften); schakelt terug naar het normale beeld.

Schakelt het beeldformaat om; paginastop in de teletekstmodus.

-/- Geeft informatie over de zenderplaats weer; schakelt op dubbele tekengrootte in de teletekstmodus.

1...0 Schakelt het televisietoestel vanuit stand-by in; kiest direct zenders.

Geluid aan/uit (geluid uitschakelen).

Roept het »INFO« op en schakelt het opnieuw uit; schakelt alle menu's uit.

Z Zapfunctie.

P+, P- Schakelt het televisietoestel vanuit stand-by in; kiest stapsgewijs zenders; beweegt de cursor naar boven/beneden.

Wijzigt het volume; beweegt de cursor naar links/rechts.

OK Roept de zendertabel op; activeert verschillende functies.

TXT Schakelt van de televisiemodus op teletekstmodus en terug naar de televisiemodus.

AV Roept de preselecie voor AV-zenderplaatsen op. Selectie daarna met P+ of P-.

SCAN Antwoordvrijgave in de teletekstmodus.

PAP Activeert de Double Window-functie (televisiebeeld en teletekst op de beeldschermhelften).

SIZE Verandert de grootte van het kleinbeeld; kiest subpagina's in de teletekstmodus.

POS Verandert de positie van het kleinbeeld; actualiseert een pagina in de teletekstmodus.

IN EEN OOGOPSLAG

Selecteert verschillende beeldinstellingen; bladert in de teletekstmodus een pagina terug.

Tijd aan; bladert in teletekst naar de volgende pagina.

Stilstaand beeld; kiest het gewenste hoofdstuk in de teletekstmodus.

Kiest verschillende geluidsinstellingen; kiest het gewenste thema in de teletekstmodus.

VCR, SAT Schakelt over op de bediening van een GRUNDIG DVD videorecorder, GRUNDIG satellietreceiver of GRUNDIG dvd-speler.

De betreffende toets (»VCR«, »SAT«, »DVD«) ingedrukt houden. Daarna op de gewenste knop drukken.

Aanwijzing:

Welke functies u kunt uitvoeren, hangt af van de uitrusting van het toestel.

Probeer het gewoon uit.

De bedieningselementen van het televisietoestel

+ P - Schakelt het televisietoestel vanuit stand-by in; stapsgewijze zenderkeuze.

TV/AV Kiest AV-zenderplaatsen en de laatste gekozen zender.

MENU Roept het »INFO« op.

+ ▲- Verandert het volume.

10 Hiermee schakelt u het televisietoestel in stand-by en opnieuw uit.

INSTELLINGEN

Televisiezenders instellen – automatisch

Het televisietoestel is met een automatische zenderzoekloop uitgerust.

Start de zoekloop en daarna kunt u de zenders in de door u gewenste volgorde sorteren.

Er staan 99 zenderplaatsen voor televisiezenders ter beschikking, waaraan willekeurig televisiezenders van de antenne of van de kabelaansluiting kunnen worden toegewezen.

1 Televisietoestel met »IO« aan het televisietoestel inschakelen, daarna »P+« op de afstandsbediening indrukken.

- Na de eerste ingebruikneming wordt het menu »Sprache« (Menutaal) weergegeven.

Help:

Als op het beeldscherm het »Sprache« (Menutaal) niet verschijnt, de instelling zoals beschreven in het hoofdstuk "Alle zenders opnieuw instellen" op pagina 27, uitvoeren.

- Het menu »Land« verschijnt.

• De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.
• Na het zoeken schakelt het televisietoestel naar zenderplaats 1, het menu »Zendertabel« verschijnt.

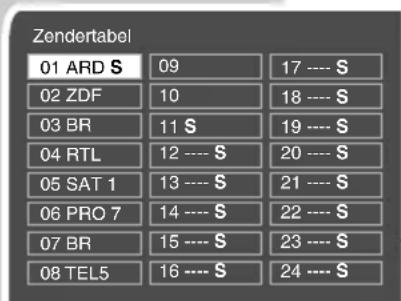

Zenderindeling wijzigen

Werden bij het instellen van de televisiezenders met het automatische zenderzoeken zenders meerdere keren opgeslagen, dan kunt u die wissen. U kunt ook zenders op een andere zenderplaats opslaan, een zendernaam wijzigen of opnieuw invoeren alsook zenderplaatsen overslaan.

Zenders wissen

1 In het menu »Zendertabel« de te wissen zender met »P+«, »P-«, »«« of »»« kiezen. 2 Zender met » 111(geel) markeren. 3 Zender met » ⏻(groen) wissen.

Aanwijzing:

Wilt u nog meer zenders wissen, herhaal dan de punten 1 en 3.

Selecteren

Overslaan

Verplaatsen

Wissen

Beëindigen Naam

Zenders sorteren

In het menu »Zendertabel« de te verschuiven zender met »P+« of »P-« kiezen.

2 Zender met » ⏻(groen) markeren.

3 Nieuwe zenderplaats met »P+« of »P-« kiezen en met »©« (groen) bevestigen.

- Alle volgende zenders worden een zenderplaats verschoven.

Aanwijzing:

Wilt u nog meer zenders sorteren, herhaal dan de punten 1 tot 3.

Selecteren

Overslaan Verplaatsen Wissen

Beëindigen Naam

Zendernaam invoeren (max. 5 tekens)

1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.

2 Zender met » ♂« (blauw) markeren.

3 Met »P+« of »P-« letters of cijfers kiezen, met »◀« of »▶« naar de volgende positie, daar de invoer herhalen.

4 Zendernaam met » ♂« (blauw) opslaan.

Aanwijzing:

Wilt u nog meer zender invoeren, herhaal dan de punten 1 tot en met 4.

Selecteren

Overslaan Verplaatsen

Wissen

Beëindigen Naam

Zenders Overslaan

U kunt zenders markeren die bij het kiezen met »P+« of »P-« overgeslagen moeten worden. Het kiezen met de cijfertoetsen blijft mogelijk.

1 In het menu »Zendertabel« de gewenste zender met »P+« of »P-« kiezen.

2 Zender met » 📷« (rood) markeren.

- Achter de naam van de televisiezender verschijnt een »S«.

- De markering kan door het opnieuw indrukken van de rode toets gewist worden.

Instellingen beëindigen

1 Instellingen met »i« beëindigen.

Beeldinstellingen

De instelling »Tint« kan alleen bij NTSC-televisie-uitzendingen uitgevoerd worden (b.v. bij de weergave van een Amerikaanse televisie-uitzending van de videorecorder).

6 Instellingen met » i« beëindigen.

Geluidsinstellingen

1 »INFO« met »i« oproepen. - Het »INFO« verschijnt. 2 Regel »Geluid« met »P+« of »P-« kiezen en met »OK« bevestigen. - Het menu »Geluid« verschijnt.

Aanwijzing:

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

Volume

1 Regel »Volume« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Balance

1 Regel »Balance« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereo-/tweekanaalgeluid, mono

Ontvangt het toestel tweekanaal-uitzendingen, b.v. een speelfilm in origineel geluid op geluidskanaal B (display: »Dual B«) en de gesynchroniseerde versie op geluidskanaal A (display: »Dual A«) – dan kunt u het door u gewenste geluidskanaal kiezen.

Ontvangt het toestel stereo- of Nicamuitzendingen, dan schakelt het automatisch op stereo-geluidsweergave (display: »Stereo«).

Bij slechte ontvangstkwaliteit van het stereogeluid kunt u het geluid op »Mono« schakelen.

1 Regel »Geluidstype« met »P+« of »P-« kiezen en instelling met »◀« of »▶« veranderen.

Stereobreedte

Verbreedt bij stereo-uitzendingen het geluidsbeeld en verbetert het bij mono-uitzendingen.

1 Regel »Effect« met »P+« of »P-« kiezen.

De zenders zenden in verschillende volumes uit. De functie AVL (Automatic Volume Limiting) garandeert een gelijk volume als u van de ene zender op de andere overschakelt.

De equalizer biedt u vier voorgeprogrammeerde geluidsinstellingen (Muziek, Sport, Cinema en Spraak) en een (Gebruiker) die u zelf kunt bepalen.

1 Regel »Equalizer« met »P+« of »P-« kiezen en met »OK« bevestigen. – Het menu »Equalizer« verschijnt. 2 Gewenste geluidsinstelling »gebruiker« met »P+« of »P-« kiezen en met »OK« bevestigen. – De frequentieband »120 Hz« is geactiveerd. 3 Met »P+« of »P-« de gewenste waarde instellen en met »◀« of »▶« de volgende frequentieband kiezen. 4 Instelling met » ♂« (blauw) opslaan. 5 Instellingen met » ♂« (blauw) beeindigen.

Instellingen beeindigen

1 Instellingen met »i« beeindigen.

TELEVISIEMODUS

Basisfuncties

In-/uitschakelen

1 Schakel het televisietoestel in met »IO« op het televisietoestel. - Het toestel bevindt zich in stand-by. Schakel het televisietoestel in met »1...0« of »P+« of »P-« op het televisietoestel. 2 Schakel het televisietoestel met » ⏻« in stand-by. Schakel het televisietoestel met »1...0« of »P+« of »P-« vanuit stand-by opnieuw in. 3 Schakel het televisietoestel met » IO« op het televisietoestel volledig uit. - Hierdoor bespaart u energie.

Zenderplaatsen kiezen

1 Kies zenderplaatsen direct met »1...0«. 2 Kies zenderplaatsen stapsgewijs met »P+« of »P-«.

AV-zenderplaatsen kiezen

1 Roep het menu »Signaalbron« op met »AV«. 2 Selecteer de gewenste AV-zenderplaats met »P+« of »P-« en bevestig met »OK«. 3 Schakel terug naar de televisiezender met »1...0«.

Volume veranderen

Geluid in-/uitschakelen

1 Schakel het geluid met » « uit (mutefunctie) en schakel het opnieuw in.

Tijd weergeven

1 Geef de tijd weer met »©« (enkel bij zenders met teletekst).

Informatie op het scherm weergeven

1 Laat informatie verschijnen met »-/-«. – De informatie verdwijnt na korte tijd automatisch.

Stilstaand beeld

Als u bepaalde scènes langere tijd wilt bekijken, dan kan het beeld van de momenteel lopende uitzending "bevroren" worden.

1 » (geel) indrukken. 2 Functie beëindigen, hiervoor » [k] (geel) opnieuw indrukken.

Beeldinstellingen

U kunt uit vier verschillende beeldinstellingen kiezen.

1 Met » de gewenste beeldinstelling »Gebruiker«, »Natuurlijk«, »Helder« of »Zacht« kiezen. - De beeldinstelling »Gebruiker« kan veranderd worden, zie hoofdstuk "Beeldinstellingen" op pagina 10.

Geluidsinstellingen

U kunt uit zes verschillende geluidsinstellingen kiezen.

1 Met » ?« de gewenste geluidsinstelling »gebruiker«, »Muziek«, »sport«, »Cinema« of »spraak« kiezen. - De geluidsinstelling »gebruiker« kan veranderd worden, zie hoofdstuk "Equalizer", op pagina 11.

Zapfunctie

Met deze functie kunt u uw televisieprogramma dat u aan het bekijken bent opslaan en naar andere televisieprogramma's overschakelen (zappen).

1 Met »1...0« of »P+« »P-« de zender kiezen dat in het zapgeheugen opgeslagen moet worden (b.v. zender 7, PRO7) en met »Z« opslaan. - Op het beeldscherm verschijnt b.v. »z 7«.

2 Met »1...0« of »P+« »P-« op een andere zender overschakelen.

3 Met »Z« kan telkens naar de opgeslagen zender (in het voorbeeld PRO7) en opnieuw naar de laatst bekeken zender teruggeschakeld (gezapt) worden.

4 Zapfunctie met » i« beëindigen.

- De weergave verdwijnt.

TELEVISIEMODUS

Zoomfunctie

Met deze functie kunt u het televisie- of pc-beeld vergroten.

Selecteren Terug en oproepen Beëindigen

- Het menu »INFO« wordt weergegeven.

- Het menu »Beeld« verschijnt.

- De regel »Zoom« is geselecteerd.

4 De zoomfunctie met »OK« activeren.

5 Met »P+« of »P-« de grootte van het beeld veranderen.

7 Zoomfunctie met » i« beëindigen.

- De weergave verdwijnt.

TELEVISIEMODUS

Beeldformaat omschakelen

Het televisietoestel schakelt automatisch over op het formaat 16:9 als aan de Euro-AV-bussen dit formaat herkend wordt.

1 Beeldformaat met » [icon]« selecteren, op het beeldscherm verschijnt het gekozen beeldformaat, bijvoorbeeld »16:9«. - U kunt uit de volgende beeldformaten kiezen:

Formaat »4:3«

De beeldweergave wordt in het formaat 4:3 getoond.

Formaat »Auto«

Bij 16:9-uitzendingen wordt automatisch op het beeldformaat »16:9« overgeschakeld. Bij 4:3-uitzendingen wordt het beeld automatisch over het hele scherm gevuld.

Bij 4:3-uitzendingen en het formaat »14:9« of »16:9« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting lineair uitgebreid. Bij werkelijke 16:9-signaalbronnen (van een SET-TOP-Box aan de Euro-AV-bus) is het beeld volledig gevuld en de beeldgeometrie correct.

De modus letterbox is bijzonder geschikt voor uitzendingen in het formaat 16:9. De tot nog toe gebruikelijke zwarte stroken van boven en van onderen in het beeld worden overschreven, 4:3-beelden worden formaatvullend weergegeven. De uitgezonden beelden worden vergroot, daarbij gaat aan de boven- en onderkant wat beeld verloren. De beeldgeometrie blijft echter behouden. Bij PAL-plus-uitzendingen verschijnt de melding »Auto Letterbox«.

Deze modus is geschikt voor bioscoopfilms met extreme breedte/hoogte-verhoudingen. Bij 4:3-uitzendingen en het formaat »Panorama« verschijnt het beeld horizontaal verbreed. De beeldgeometrie wordt in horizontale richting uitgebreid.

Formaat »Ondertiteling«

Als u de ondertitel, die aan de onderste beeldrand weergegeven wordt, niet herkent (vooral bij 4:3-uitzendingen en het formaat »Ondertiteling«), kies dan »Ondertiteling«.

TELEVISIEMODUS

PIP-mode

PIP (beeld in beeld) biedt u de mogelijkheid om naast de zender het beeld van een tweede beeldbron te bekijken.

Als beeldbron kunnen een andere televisiezender, een dvd-speler, videorecorder of een SAT-receiver gebruikt worden. Ze moeten aan de ingangsbussen aan de achterkant van het toestel aangesloten zijn.

Kleinbeeld weergeven

1 Kleinbeeld mee weergeven, hiervoor een keer »PIP« indrukken.

Dubbel beeld (Double Window)

1 Double Window-functie (gedeeld beeldscherm) activeren, hiervoor twee keer »PIP« indrukken. - Laatst gekozen groot- en kleinbeelden zijn naast elkaar te zien.

Zenderplaatsen van het kleinbeeld resp. van het rechterbeeld (Double Window) selecteren

1 Zenderplaatsen met »P+« of »P-« stapsgewijs kiezen.

Zenderplaatsen van het grootbeeld resp. van het linkerbeeld (Double Window) selecteren

1 Zenderplaatsen met »1...0« direct kiezen of beeldbron (dvd-speler, videorecorder, SAT-receiver) kiezen, hiervoor het menu »Signaalbron« met »AV« oproepen, gewenste AV-zenderplaats met »P++« of »P-« selecteren en met »OK« bevestigen.

Groot- en kleinbeeld verwisselen

1 Groot- en kleinbeeld met »Z« verwisselen.

Positie van het kleinbeeld veranderen

1 Positie van het kleinbeeld met »POS« veranderen.

Grootte van het kleinbeeld veranderen

1 Grootte van het kleinbeeld met »SIZE« veranderen.

PIP-functie beëindigen

1 Kleinbeeld verbergen, hiervoor twee keer »PIP« indrukken.

Double Window beëindigen

1 Dubbel venster beëindigen, hiervoor »PIP« indrukken.

TELETEKST-MODE

TOP-tekst- of FLOF-tekstmodus

1 Teletekst met »TXT« inschakelen. 2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden.

Aanwijzing:

Aan de onderkant van het beeldscherm ziet u een informatieregel die uit een rood, groen en van de zender afhankelijk geel en blauw tekenveld bestaat. Analoog hiermee beschikt de afstandsbediening over gekleurde knoppen.

3 Met » 🗑 « (rood) een pagina terugbladeren. 4 Met » ⏻(groen) naar de volgende pagina bladeren. 5 Met » (geel) het gewenste hoofdstuk kiezen. 6 Met » ʔ« (blauw) het gewenste thema kiezen. 7 Teletekst uitschakelen, hiervoor twee keer »TXT« indrukken.

Normale tekstmodus

1 Teletekst met »TXT« inschakelen. 2 Teletekstpagina's kunnen ook met »1...0« direct gekozen worden. 3 Met »P-« een pagina terugbladeren. 4 Met »P+« naar de volgende voorhanden pagina bladeren. 5 Teletekst uitschakelen, hiervoor twee keer »TXT« indrukken.

Verdere functies

Wachttijd overbruggen

Terwijl een pagina wordt gezocht kunt u naar het televisie-programma schakelen.

1 Nummer van de teletekstpagina met »1...0« invoeren en daarna »POS« indrukken. - Zodra de pagina gevonden wordt, wordt het paginanummer weergegeven. 2 Naar de teletekstpagina met »POS« omschakelen.

Tekenhoogte vergroten

Als u problemen hebt om de tekst op het beeldscherm te lezen, kunt u de tekenhoogte verdubbelen.

1 Tekenhoogte van een teletekstpagina vergroten, hiervoor »-/- -« meermaals indrukken.

Onder een meervoudige pagina kunnen meerdere subpagina's samengebracht zijn die door de omroep automatisch verdergebladerd worden.

1 Subpagina met » « stoppen. 2 Beëindig de functie met »

Subpagina direct oproepen

Als de gekozen teletekstpagina meerdere pagina's bevat, wordt het nummer van de actuele subpagina alsook het totale aantal pagina's weergegeven.

1 Met »SIZE« de functie subpagina's oproepen. 2 Met »P-« een pagina terugbladeren. 3 Met »P+« naar de volgende voorhanden pagina bladeren.

Antwoordvrijgave

Bepaalde teletekstpagina's bevatten soms "verborgen antwoorden" of informatie. Die kunnen opgeroepen worden.

1 Informatie met »SCAN« laten verschijnen. 2 Informatie met »SCAN« uitschakelen.

Gedeeld beeldscherm (Double Window)

Met deze functie ziet u links de televisiezender, rechts de teletekstpagina.

1 Double Window-functie activeren, hiervoor »PAP« indrukken. - Televisiezender en teletekstpagina zijn naast elkaar te zien. 2 Double Window-functie met »PAP« uitschakelen.

COMFORTFUNCTIES

Comfortfuncties met het menu »Eigenschappen«

Meer over de bediening kunt u in de volgende hoofdstukken lezen.

Kinderslot

Is het kinderslot geactiveerd, dan kunnen de knoppen aan het televisietoestel niet gebruikt worden.

1 Regel »Kinderslot« met »P+« of »P-« kiezen. 2 Kinderslot met » ◀« of »»« activeren (aan) of uitschakelen (uit). 3 Beëindig de instelling met » i«.

Gebruikerstaal wijzigen

Uitschakeltijd invoeren (Sleep Timer)

U kunt een uitschakeltijd invoeren. Het televisietoestel schakelt na afloop van de ingestelde tijd naar stand-by.

1 Regel »Sleep Timer« met »P+« of »P-« selecteren en met »OK« bevestigen. 2 Uitschakeltijd met » ◀« of »▶« (van 15 minuten tot 120 minuten) invoeren. 3 Beëindig de instelling met » i«.

Als het televisietoestel gecodeerde programma's van privé-aanbieders ontvangt, dan hebt u hiervoor een decoder nodig.

Decoder of satellietontvanger aansluiten

1 Aansluiting »AV1« van het televisietoestel en de aansluiting van de decoder met een EURO-AV-kabel verbinden.

Aanwijzingen:

Aan deze aansluiting kan, als alternatief, ook een satellietontvanger worden aangesloten.

Wanneer u een satellietontvanger en een decoder wilt gebruiken, moet de decoder op de satellietontvanger worden aangesloten.

Gebruik met een decoder

1 Decoder en televisietoestel inschakelen.

Druk op »AV«, kies met »P+« of »P-« de programmaplaats »AV 1« en bevestig met »OK«.

Videorecorder, dvd-speler of settopbox

1 Verbind de aansluiting »AV2« of »AV3« van het televisietoestel en de overeenkomstige aansluiting van de videorecorder, dvd-speler of settopbox met een Euro/AV (scart)-kabel.

of

1 Verbind de bus »PC IN« van het televisietoestel en de betreffende cinchbussen van de dvd-speler of settopbox met de bijgeleverde adapterkabel (VGA – YUV) (beeldsignaal). 2 Verbind de bus »PC-DVI AUDIO IN« van het televisietoestel en de betreffende bussen van de dvd-speler of settopbox met een cinchkabel (geluidssignaal).

Gebruik met videorecorder, dvd-speler of settopbox

1 Schakel de videorecorder, dvd-speler of settopbox in en kies de gewenste functie. 2 Druk op »AV«, kies met »P+« of »P-« de programmaplaats »AV 2«, »AV 3« of »YPBPR« (YUV) en bevestig met »OK«. - Op het televisietoestel ziet en hoort u de beeld- en geluidsinformatie van de videorecorder, dvd-speler of settopbox.

SVHS-videorecorder aansluiten

Als u een SVHS-videorecorder bezit, kunt u die via een SVHS-kabel op de aansluiting »S-VHS« aansluiten.

Gebruik met SVHS-videorecorder

1 Schakel de videorecorder in en kies de gewenste functie. 2 Druk op »AV«, kies met »P+« of »P-« de programmaplaats »SVHS« en bevestig met »OK«. - Op het televisietoestel ziet en hoort u de beeld- en geluidsinformatie van de videorecorder.

VCR-modus in- of uitschakelen

De AV-tijdconstante wordt aangepast aan de videorecorder.

1 Druk op »AV«, kies met »P+« of »P-« de programmaplaats met de aangesloten videorecorder en bevestig met »OK«.

2 Roep het menu »INFO« op met »i«. - Het menu »INFO« wordt weergegeven.

3 Kies in het menu »Eigenschappen« met »P+« of »P-« en bevestig met »OK«.

5 Beëindig de instelling met » i«.

Signaal voor Euro-AV- (scart)-uitgang kiezen

Met deze instelling kiest u of aan de Euro-AV-bus AV2 of AV3 de televisiezender of het beeld-/geluidsignaal door Euro-AV-bus AV3 of AV2 weergegeven wordt.

Hiermee kunt u vanop een extern toestel (b.v. een dvd-speler) via het televisietoestel op een ander toestel weergeven. Sluit het weergavetoestel op de Euro-AV-bus AV2 aan en het opnametoestel op de Euro-AV-bus AV3 aan en kies in het menu »Speciale functies« de nodige instelling:

• AV 2 uitgang: »TV« – de televisiezender die u momenteel bekijkt of »AV 3« – het beeld-/geluidsignaal van Euro-AV-bus AV3);
• AV 3 uitgang: »TV« – de televisiezender die u momenteel bekijkt of »AV 2« – het beeld-/geluidsignaal van Euro-AV-bus AV2).

5 Beëindig de instelling met » i«.

Hoofdtelefoon

Hoofdtelefoon aansluiten

1 Steek de stekker van de hoofdtelefoon (klink 3,5 mm ø) in de hoofdtelefoonaansluiting aan de onderkant.

Geluidsinstellingen voor de hoofdtelefoon kiezen

Camcorder aansluiten

1 De gele aansluiting »AV4 Video« van het televisietoestel en de overeenstemmende aansluiting van de camerarecorder (VHS, Video 8) met een cinch-kabel verbinden (beeldsignaal);

of

Verbind de aansluiting »S-VHS« (beeldsignaal) van het televisietoestel met de aansluiting van de camerarecorder (SVHS, Hi 8) met een cinch-kabel.

Verbind de witte en rode aansluitingen »AV4 LR« van het televisietoestel met de overeenkomstige aansluitingen van de camerarecorder met een cinch-kabel (geluidssignaal).

Aanwijzing:

Als u een mono-camcorder aansluit, verbind dan de witte aansluiting »AV4 L« van het televisietoestel met de overeenkomstige aansluiting van de camcorder. Selecteer bij mono-bedrijf in het menu »Geluid« de optie »MONO«.

Gebruik met een camcorder

1 Schakel de camcorder in, plaats een cassette en start de weergave.

2 Druk op »AV«, kies met »P+« of »P-« de programmaplaats »AV4« of »SVHS« en bevestig met »OK«.

- Op het televisietoestel ziet en hoort u de beeld- en geluidsinformatie van de camerarecorder.

Hifi-installatie

Hifi-installatie aansluiten

1 Verbind de witte en rode aansluitingen »AV OUT L R« van het televisietoestel met de betreffende aansluitingen van de hifi-installatie met een cinchkabel.

GEBRUIK ALS PC-MONITOR

PC aansluiten

1 Verbind de bus »PC IN« of »DVI-D« van het televisietoestel met de betreffende bus van de pc met een vga-kabel. 2 Verbind de bus »PC-DVI AUDIO IN« van het televisietoestel met de betreffende bus van de pc met een cinchkabel (geluidssignaal).

Programmaplaats voor de pc kiezen

Druk op »AV«, kies met »P+« of »P-« de programmaplaats »PC« of »DVI« en bevestig met »OK«.

Instellingen voor de pc

1 Roep het menu »INFO« op met »i«. - Het menu »INFO« wordt weergegeven. 2 Kies het menu »Beeld« met »P+« of »P-« en bevestig met »OK«. – Het menu »Beeld« verschijnt. 3 Kies de regel »Helderheid« met »P+« of »P-« en druk nog eens op »P+«. – De tweede pagina van het beeldmenu wordt weergegeven. 4 Kies de gewenste functie/instelling met »P+« of »P-«. – De mogelijkheden: »H positie« – horizontale beeldpositie instellen; »V positie« – verticale beeldpositie instellen; »Fase« – verwijdert horizontaal flikkeren, onscherpe en horizontale strepen; »Beeldformaat« – voor de automatische aanpassing aan de pc; 5 Activeer de functie met »OK« en stel in met »◀« of »►«. 6 Beëindig de instelling met »i«.

SPECIALE INSTELLINGEN

Zenders instellen

Deze instelling is alleen nodig wanneer er een nieuwe zender bijkomt en u uw speciale volgorde van de zenderplaatsen wilt behouden. De zender kan direct of via een zoekloop ingesteld worden.

Zenders met de automatische zoekloop instellen

1 Roep »INFO« op met »i«. - Het »INFO« verschijnt. 2 Kies de regel »Instellingen« met »P+« of »P-« en bevestig met »OK«. - Het menu »Instellingen« verschijnt. 3 Kies de regel »Installatie« met »P+« of »P-« en bevestig met »OK«. 4 Kies de regel »Programma neen« met »P+« of »P-« en stel met »◀« of »▶« de gewenste zenderplaats in. 5 Kies de regel »Zoeken« met »P+« of »P-« en start met »◀« of »▶« de zoekloop. - Wordt een voldoende sterk zendsignaal ontvangen, dan wordt de zoekloop onderbroken en het beeld verschijnt. Start de zoekloop zo vaak tot de gewenste zender op het beeldscherm verschijnt. Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen. 6 Kies de regel »Opslaan« met »P+« of »P-« en bevestig met »OK«. - De melding »Opgeslagen« verschijnt. Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 6. 7 Beëindig de instelling met »i«.

Aanwijzing:

Aanwijzing:

SPECIALE INSTELLINGEN

Selecteren Terug

en wijz. Beëindigen

Zenders fijn afstemmen

Het televisietoestel stemt automatisch op de best mogelijke ontvangst af. In regio's met slechtere ontvangst kan het nodig zijn om een manuele fijnafstemming uit te voeren.

Zenders door het invoeren van kanaalgetallen instellen

Het actuele systeem wordt automatisch in de regel »TV-standaard« weergegeven. Zijn kleur en/of geluid niet in orde, kies dan de regel »TV-standaard« met »P+« of »P-«. Met »◀« of »▶« de nodige instelling kiezen.

SPECIALE INSTELLINGEN

Selecteren Terug

en wijz. Beëindigen

Selecteren Terug

en oproepen Beëindigen

Selecteren Terug

en wijz. Beëindigen

9 Regel »Opslaan« met »P++« of »P-« kiezen en met »OK« bevestigen.

Aanwijzing:

Wilt u nog meer zenders instellen, herhaal dan de punten 3 tot en met 9.

10 Beëindig de instelling met »i«.

Alle zenders opnieuw instellen

Alle zenders kunnen (bijv. bij verhuizing naar een andere plaats) opnieuw worden ingesteld.

- Het menu »Zenderzoekloop« verschijnt.

4 Land met » ◀« of »▶« kiezen.

5 Regel »Autoprogrammering« met »P+« of »P-« kiezen en met »OK« bevestigen.

- Er verschijnt een waarschuwing.

6 Zoekloop met » ⏻« starten.

- De zoekloop begint en kan, afhankelijk van het aantal te ontvangen zenders, enkele minuten duren.

Aanwijzing:

Met »OK« kan de zoekloop afgebroken worden.

Technische gegevens

Werkspanning: 230 V, 50/60 Hz

Opgenomen vermogen: bij gebruik 110 W

Uitgangsvermogen: 2 x 10 watt muziek (2 x 7 watt sinus)

(Vision 26)

2 x 14 watt muziek (2 x 10 watt sinus)

(Vision 32)

Ontvangstbereiken: C01 ... C80, speciale kanalen S01 ... S41

Zenderplaatsen: 99 en 7 AV

Beeldschermgrootte: 68 cm/26" (Vision 26)

82 cm/32" (Vision 32)

Perspectief: 170° hor./170° vert. (Vision 32)

Contrastverhouding: 600:1 (Vision 26)

700:1 (Vision 32)

Helderheid: 450cd/m² (Vision 32)

500cd/m² (Vision 26)

Max. resolutie: WXGA 1280 x 768 (Vision 26)

WXGA 1366 x 768 (Vision 32)

Servicevoorschriften voor de speciaalzaak

CE

Het toestel mag slechts met de bijgeleverde voedingseenheid worden gebruikt.

Het product voldoet aan de vereisten van de volgende EU-richtlijnen:

73/23/EEG Richtlijn betreffende elektrische bedrijfsmiddelen voor het gebruik binnen bepaalde spanningsgrenzen. 89/336/EEG Richtlijn over de elektromagnetische compatibiliteit.

Het toestel voldoet aan de normen: EN 60065, EN 55013, EN 55020

INFORMATIE

Storingen zelf verhelpen

Als de volgende maatregelen niet tot een bevredigend resultaat leiden, neemt u dan contact op met een bevoegde GRUNDIG-dealer! Houd er rekening mee dat storingen ook door externe apparatuur, zoals videorecorders en satellietontvangers kunnen worden veroorzaakt.

Storing	Mogelijke oorzaak	Oplossing
Beeld helder (ruisen), maar geen zender zichtbaar	Antennekabel	Antennekabel aangesloten?
	Geen zender geprogrammeerd	Programmazoekloop starten
Beeld contrastarm	Beeldinstellingen versteld	Helderheids-, contrast-, resp. kleurinstelling wijzigen
	Probleem ligt bij de zender	Met andere zender testen
Beeld en/of geluid verstoord	Storingen door andere toestellen	Positie van de toestellen veranderen
Echobeelden, reflectie	Zenderinstelling	Automatische of manuele zenderinstelling/fijne instelling
	Antenne	Antennekabel of -installatie laten controleren
Geen kleur	Kleurintensiteit op minimum	Kleur bijstellen
	TV-norminstelling (als instelmogelijkheid voorhanden is)	Juiste kleurennorm kiezen
	Probleem ligt bij de zender	Met andere zender testen
Beeld maar geen geluid	Minimaal volume	Volume bijstellen/inschakelen
	Probleem ligt bij de zender	Met andere zender testen
Geen of gestoorde teletekst	Zender (heeft geen tele- tekst) of antenne-installatie	Met een andere zender controleren, fijnafstelling, echobeelden
	Zendersignaal te zwak	Antenne-installatie controleren
Afstandsbediening werkt niet	Geen optische verbinding	Afstandsbediening op het televisietoestel richten
	Batterijen van de afstandsbediening	Batterijen controleren of vervangen
	Ongedefinieerde gebruik-stoestand	Televisietoestel met de nettoets ca. 2 min. uitschakelen
Na het inschakelen is het beeld donker	Kinderslot werd geactiveerd	Kinderslot uitschakelen
