Producttype	Laptop (notebook)
Merk	Toshiba
Model	Tecra R830 (Portégé R830)
Beeldscherm	33,8 cm (13,3 inch) LCD, 16 miljoen kleuren
Resolutie	1366 x 768 pixels (HD)
Processor	Intel Core (bijv. Core i5)
Geheugen	Maximaal 8 GB DDR3 (uitbreidbaar)
Opslag	Vaste schijf (HDD) of solid-state drive (SSD)
Grafische controller	Intel HD Graphics (geïntegreerd)
Besturingssysteem	Windows 7 (voorgeïnstalleerd)
Poorten	USB 2.0/3.0, HDMI, DisplayPort, VGA, eSATA/USB combo, LAN, audio
Draadloze connectiviteit	Wi-Fi (802.11 a/b/g/n), Bluetooth, optioneel WiMAX
Accu	Lithium-ion, oplaadbaar, vervangbaar
Voeding	Netadapter 100-240 V, 50/60 Hz, 19 V gelijkstroom
Afmetingen (ongeveer)	316 x 227 x 18,3 mm (B x D x H)
Gewicht (ongeveer)	1,6 kg
Bijzondere functies	Vingerafdruksensor, webcam, TOSHIBA eco-utility, AccuPoint-aanwijsstift, touchpad
Onderhoud	Reinig met zachte, droge doek; ventilatieopeningen niet blokkeren
Veiligheid	Gebruik alleen de meegeleverde netadapter; zorg voor voldoende ventilatie
Reparatie en reserveonderdelen	Geheugen, accu en harde schijf zijn door gebruiker vervangbaar; neem voor reparatie contact op met een erkend Toshiba-servicecentrum

Veelgestelde vragen - Tecra R830 TOSHIBA

Hoe kan ik de computer voor het eerst inschakelen?

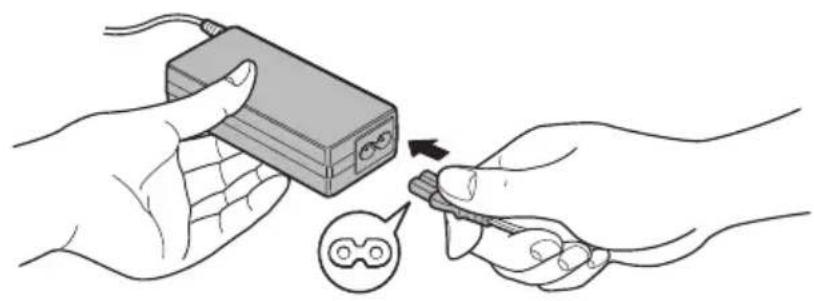

Sluit de netadapter aan, open het beeldscherm en houd de aan/uit-knop 2-3 seconden ingedrukt. Volg de instructies op het scherm om Windows 7 te installeren.

Wat moet ik doen als de accu niet oplaadt?

Controleer of de netadapter goed is aangesloten en of het DC IN-lampje brandt. Als het probleem aanhoudt, vervang dan de accu of neem contact op met Toshiba-ondersteuning.

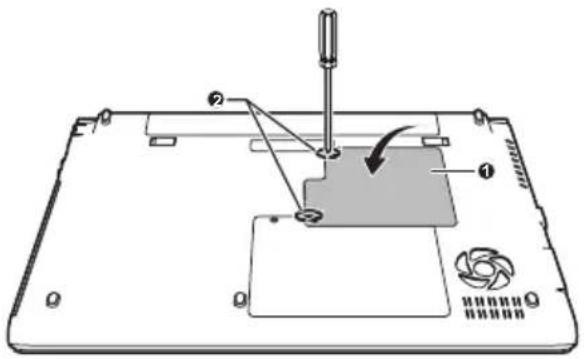

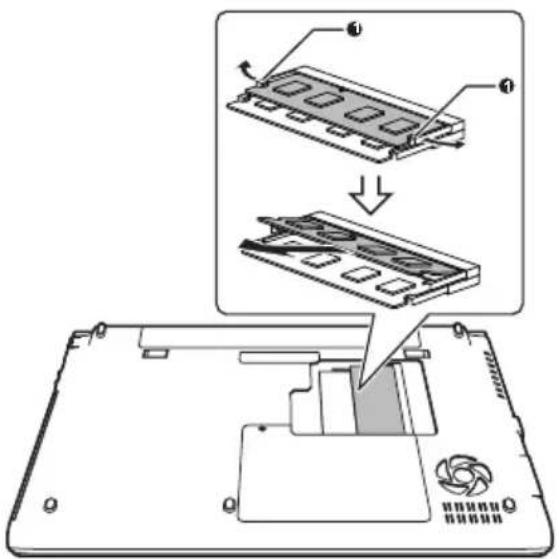

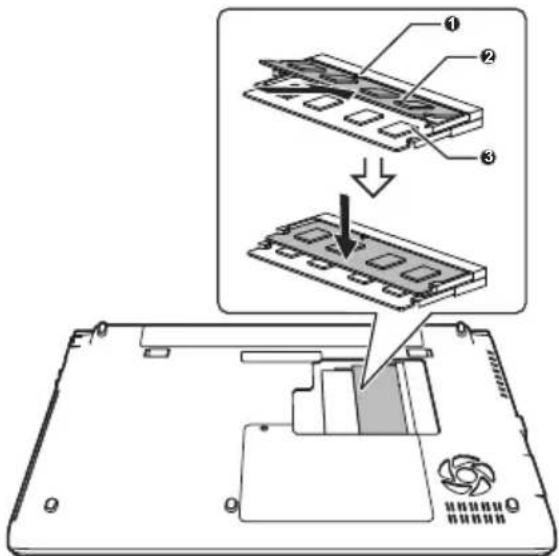

Kan ik het geheugen van de Tecra R830 uitbreiden?

Ja, de computer heeft twee geheugensleuven. U kunt maximaal 8 GB DDR3-geheugen installeren. Raadpleeg de handleiding voor de juiste procedure.

Hoe zet ik de computer in de slaapstand?

Druk op Fn + F3 of klik op Start, pijlpictogram en selecteer Slaapstand. U kunt ook het beeldscherm sluiten als deze functie is ingeschakeld in Energiebeheer.

Mijn draadloze verbinding werkt niet. Wat nu?

Controleer of het lampje voor draadloze communicatie brandt. Druk op Fn + F8 om Wi-Fi in te schakelen. Zorg ook dat de juiste stuurprogramma's zijn geïnstalleerd.

Hoe gebruik ik de vingerafdruksensor?

Registreer uw vingerafdruk via de TOSHIBA-vingerafdruksoftware (te vinden in het Startmenu). U kunt deze gebruiken om in te loggen op Windows of voor wachtwoordvervanging.

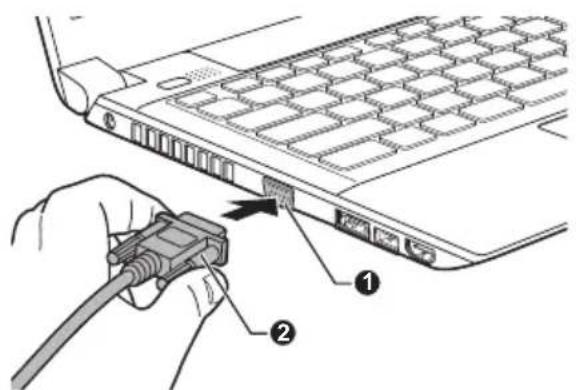

Kan ik een externe monitor aansluiten?

Ja, via de VGA-, HDMI- of DisplayPort-poort. Druk op Fn + F5 om te schakelen tussen de ingebouwde LCD en de externe monitor.

Wat is de functie van de TOSHIBA eco-knop?

De eco-knop start het TOSHIBA-ecohulpprogramma, waarmee u energiebesparende instellingen kunt configureren om accuverbruik te verminderen.

Hoe kan ik het systeem herstellen naar de fabrieksinstellingen?

Gebruik TOSHIBA Recovery Media Creator om herstelmedia te maken. Start de computer op vanaf de herstelmedia en volg de aanwijzingen. Maak eerst een back-up van uw gegevens.

De computer wordt erg warm. Is dat normaal?

Een zekere warmte is normaal bij intensief gebruik. Zorg dat de ventilatieopeningen niet worden geblokkeerd en plaats de computer op een harde, vlakke ondergrond. Als het te heet wordt, schakel de computer dan uit en laat hem afkoelen.

GEBRUIKSAANWIJZING Tecra R830 TOSHIBA

Gebruikers- handleiding

R850/R840/R830

Inhoudsopgave

Voorwoord

Algemene voorzorgsmaatregelen

Hoofdstuk 1

Aan de slag

Controlelijst van apparatuur 1-1

Aan de slag 1-2

Hoofdstuk 2

Rondleiding

Rondleiding voor de R850 2-1

Rondleiding voor de R840 2-13

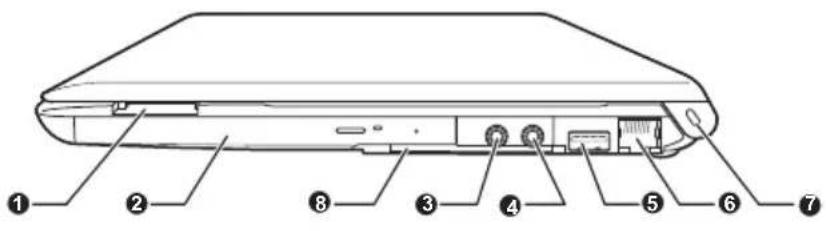

Rondleiding voor de R830 2-24

Interne hardwareonderdelen 2-36

Hoofdstuk 3

Basisbeginselen

TOSHIBA Dubbel aanwijsapparaat 3-1

Het toetsenbord 3-3

De sensor voor vingerafdrukken gebruiken 3-8

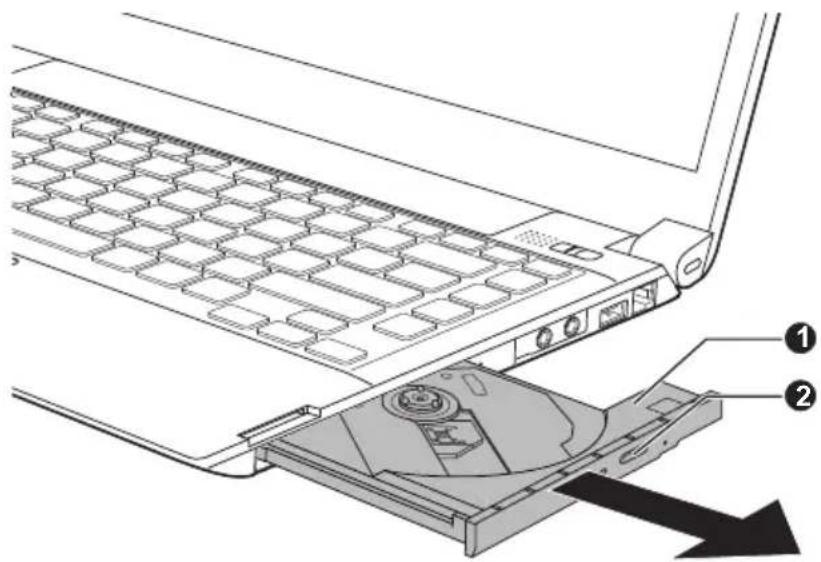

Optische stations 3-16

Draadloze communicatie 3-27

LAN 3-31

Optionele apparaten 3-33

ExpressCard 3-33

Smart Card 3-34

Geheugenmediasleuf 3-36

Geheugenmedia 3-36

Behandeling van schijven 3-37

Een geheugenmedium plaatsen 3-38

Een geheugenmedium verwijderen 3-39

Aanvullende geheugenmodule 3-40

Externe monitor 3-44

HDMI 3-45

DisplayPort 3-48

eSATA-apparaten (External Serial ATA) 3-49

TOSHIBA Hi-Speed Port Replicator II 3-50

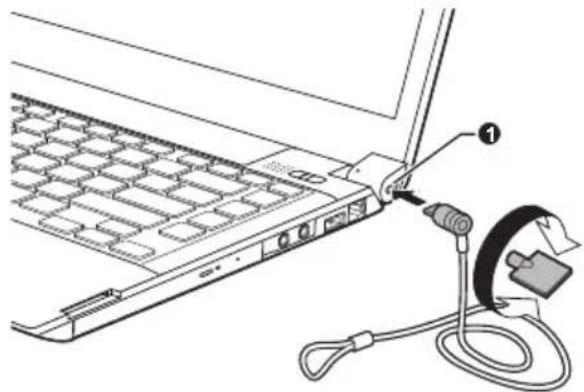

Beveiligingsslot 3-50

Optionele TOSHIBA-accessoires 3-51

Geluidssysteem 3-52

Videomodus 3-53
Omgaan met de computer 3-54
Warmteverspreiding 3-55

Hoofdstuk 4 Hulpprogramma's en geavanceerd gebruik

Hulpprogramma's en toepassingen 4-1

Speciale voorzieningen 4-6

Het TOSHIBA-hulpprogramma Slaapstand gebruiken 4-9

TOSHIBA Gezichtsherkenning gebruiken 4-11

TOSHIBA-wachtwoordhulpprogramma 4-15

HW Setup 4-18

De vasteschijfbeveiliging gebruiken 4-25

Eigenschappen voor TOSHIBA-vasteschijfbeveiliging 4-26

Systeemherstel 4-27

Drie/vier monitoren tegelijk 4-31

Hoofdstuk 5 Stroomvoorziening en spaarstanden

Stroomvoorzieningsomstandigheden 5-1

De stroomvoorziening controleren 5-3

Accu 5-4

Opstartmodi 5-11

In-/uitschakelen via LCD 5-11

Systeem automatisch in slaapstand/sluimerstand 5-11

Hoofdstuk 6 Problemen oplossen

Handelwijze bij probleemoplossing 6-1

Controlelijst voor hardware en systeem 6-4

TOSHIBA-ondersteuning 6-18

Bijlage B Netsnoer en connectoren

Bijlage C Wettelijke voetnoten

Bijlage D Informatie voor draadloze apparaten

Index

Copyright

©2011 by TOSHIBA Corporation. Alle rechten voorbehouden. Krachtens de auteurswetten mag deze handleiding op geen enkele wijze worden verveelvoudigd zonder voorafgaande schriftelijke toestemming van TOSHIBA. Met betrekking tot het gebruik van de informatie in deze handleiding wordt geen octrooirechtelijke aansprakelijkheid aanvaard.

Eerste editie, februari 2011

Het auteursrecht voor muziek, films, computerprogramma's, databases en ander auteursrechtelijk beschermd intellectueel eigendom berust bij de maker of de copyrighthouder. Auteursrechtelijk beschermd materiaal mag uitsluitend voor privé- of huiselijk gebruik worden verveelvoudigd. Andere toepassingen dan hierboven zijn vermeld (met inbegrip van conversie naar digitale indeling, wijziging, overdracht van gekopieerd materiaal en verspreiding via een netwerk) zonder toestemming van de copyrighthouder vormen schendingen van het auteursrecht en kunnen strafrechtelijk of middels een schadevergoeding worden vervolgd. Houd u aan de auteurswetten wanneer u deze handleiding of delen ervan verveelvoudigt.

Afwijzing van aansprakelijkheid

Deze handleiding is zorgvuldig geverifieerd en nagekeken. De aanwijzingen en beschrijvingen waren correct voor uw computer op het tijdstip waarop deze handleiding ter perse ging. Erop volgende computers en handleidingen kunnen echter zonder kennisgeving worden gewijzigd. TOSHIBA aanvaardt dientengevolge geen aansprakelijkheid voor schade die direct of indirect voortvloeit uit fouten of omissies in de handleiding, of uit discrepanties tussen computer en handleiding.

Handelsmerken

Intel, Intel SpeedStep, Intel Core en Centrino zijn handelsmerken of gedeponeerde handelsmerken van Intel Corporation.

AMD, het AMD-logo met de pijl, PowerPlay, Vari-Bright en combinaties daarvan zijn handelsmerken van Advanced Micro Devices, Inc.

Windows, Microsoft en het Windows-logo zijn gedeponeerde handelsmerken van Microsoft Corporation.

Bluetooth is een handelsmerk in eigendom van de eigenaar en wordt door TOSHIBA onder licentie gebruikt.

HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC.

DisplayPort en het DisplayPort-logo zijn handelsmerken van Video Electronics Standards Association.

ConfigFree is een handelsmerk van TOSHIBA Corporation.

TouchPad is een handelsmerk van Synaptics, Inc

Wi-Fi is een gedeponeerd handelsmerk van de Wi-Fi Alliance.

Secure Digital en SD zijn handelsmerken van SD Card Association.

Memory Stick, Memory Stick Duo, Memory Stick PRO, Memory Stick PRO Duo en Memory Stick Micro zijn handelsmerken of gedeponeerde handelsmerken van Sony Corporation.

xD-Picture Card is een handelsmerk van FUJIFILM Corporation.

ExpressCard is een handelsmerk van PCMCIA.

MultiMediaCard en MMC zijn handelsmerken van MultiMediaCard Association.

Atheros is een gedeponeerd handelsmerk van Atheros Communication, Inc.

Realtek is een gedeponeerd handelsmerk van Realtek Semiconductor Corporation.

In deze handleiding wordt mogelijk verwezen naar andere handelsmerken en gedeponeerde handelsmerken die hierboven niet zijn genoemd.

FCC-informatie

FCC-verklaring van overeenstemming

Deze apparatuur is getest en voldoet aan de voorschriften voor een digitaal apparaat van klasse B, conform deel 15 van de FCC-voorschriften. Deze voorwaarden zijn ontworpen teneinde redelijke bescherming te bieden tegen schadelijke interferentie bij gebruik in woongebieden. Deze apparatuur genereert en gebruikt hoogfrequente energie en kan deze energie uitstralen. Indien de apparatuur niet volgens de instructies wordt geïnstalleerd en gebruikt, kan dit resulteren in schadelijke storing van de radiocommunicatie. Zelfs als alle instructies zijn opgevolgd, kan echter storing optreden. Als deze apparatuur schadelijke storing voor radio- of televisieontvangst oplevert (wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten), verdient het aanbeveling een of meer van de volgende maatregelen te treffen om de storing te verhelpen:

Wijzig de richting of positie van de ontvangstantenne.
Vergroot de afstand tussen de apparatuur en de radio/tv.
Sluit de apparatuur en de ontvanger op verschillende stopcontacten aan.
Raadpleeg de leverancier of een ervaren radio-/tv-monteur.

Alleen randapparaten die voldoen aan de FCC-normen voor klasse B mogen op deze apparatuur worden aangesloten. Gebruik met niet-compatibele randapparaten of randapparaten die niet door TOSHIBA zijn aanbevolen, zal waarschijnlijk resulteren in storing op radio- en tv-toestellen. Gebruik afgeschermde kabels tussen externe apparaten en de poort voor een externe RGB-monitor, de Universal Serial Bus-poorten (USB 2.0 en 3.0, de eSATA/USB-combinatiepoort, de HDMI-uit-poort, de

DisplayPort en de microfoonaansluiting van de computer. Het wijzigen of aanpassen van deze apparatuur zonder uitdrukkelijke toestemming van TOSHIBA of door TOSHIBA erkende partijen kan de machtiging tot het gebruik van de apparatuur tenietdoen.

FCC-voorwaarden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. De werking van dit product dient te voldoen aan de volgende twee voorwaarden:

1. Het apparaat mag geen schadelijke storingen veroorzaken.
2. Het apparaat moet in staat zijn alle ontvangen storing te accepteren, zelfs als de werking van het apparaat hierdoor wordt aangetast.

Contact

Adres: TOSHIBA America Information Systems, Inc.

9740 Irvine Boulevard

Irvine, Californië 92618-1697, V.S.

Telefoon: [phone]

EU-verklaring van overeenstemming

Dit product draagt het CE-keurmerk in overeenstemming met de relevante Europese richtlijnen. De verantwoording voor de toewijzing van CE-keurmerken ligt bij TOSHIBA Europe GmbH, Hammfelddamm 8, 41460 Neuss, Duitsland. De volledige en officiële EU-verklaring van overeenstemming is te vinden op de TOSHIBA-website http://epps.toshiba-teg.com.

Overeenstemming met CE-richtlijnen

Dit product is voorzien van het CE-keurmerk in overeenstemming met de relevante Europese richtlijnen, met name de richtlijn voor elektromagnetische compatibiliteit (2004/108/EG) voor het notebook en de elektronische accessoires, waaronder de meegeleverde netadapter, de richtlijn voor radioapparatuur en telecommunicatie-apparatuur (1999/5/EG) in het geval van geïmplementeerde telecommunicatieaccessoires en de laagspanningsrichtlijn (2006/95/EG) voor de meegeleverde netadapter. Bovendien voldoet het product aan de richtlijn inzake ecologisch ontwerp 2009/125/EG (ErP) en de bijbehorende implementatiemaatregelen.

Dit product en de oorspronkelijke opties zijn ontworpen conform de relevante EMC- (Elektromagnetische compatibiliteit) en veiligheidsnormen. TOSHIBA garandeert echter niet dat dit product nog steeds aan deze EMC-normen voldoet indien kabels of opties van andere leveranciers zijn aangesloten of geïmplementeerd. In dat geval moeten de personen die

deze opties/kabels hebben geïmplementeerd/aangesloten, ervoor zorgen dat het systeem (pc plus opties/kabels) nog steeds aan de vereiste normen voldoet. Ter voorkoming van EMC-problemen moeten in het algemeen de volgende richtlijnen in acht worden genomen:

Alleen opties met het CE-keurmerk mogen worden aangesloten/geïmplementeerd.
Alleen hoogwaardige afgeschermde kabels mogen worden aangesloten.

Werkomgeving

Dit product is ontworpen conform de EMC-voorschriften (elektromagnetische compatibiliteit) voor zogenoemde 'commerciële, licht-industriële en woonomgevingen'. TOSHIBA keurt het gebruik van dit product in andere werkomgevingen dan de bovengenoemde 'commerciële, licht-industriële en woonomgevingen' af.

De volgende omgevingen zijn bijvoorbeeld niet goedgekeurd:

industriële omgevingen (bijvoorbeeld omgevingen waar krachtstroom van 380 V (drie fasen) wordt gebruikt)
omgevingen met medische apparatuur
■ gemotoriseerde voertuigen
vliegtuigen

Gevolgen van het gebruik van dit product in niet-geoorloofde werkomgevingen vallen niet onder de verantwoordelijkheid van TOSHIBA.

Mogelijke gevolgen van het gebruik van dit product in niet-geoorloofde werkomgevingen zijn onder andere:

■ storing van de werking van andere apparaten of machines in de nabijheid;
onjuiste werking van het product of gegevensverlies, als gevolg van storingen die worden gegenereerd door andere apparaten of machines in de nabijheid.

TOSHIBA beveelt gebruikers dan ook met klem aan de elektromagnetische compatibiliteit van dit product vóór gebruik naar behoren te testen in alle niet-geoorloofde omgevingen. In het geval van auto's of vliegtuigen mag dit product uitsluitend worden gebruikt nadat de fabrikant of luchtvaartmaatschappij hiervoor toestemming heeft verleend.

Verder is het in verband met algemene veiligheidsoverwegingen verboden dit product te gebruiken in omgevingen met ontploffingsgevaar.

Informatie over VCCI klasse B

Verklaring met betrekking tot videostandaarden

DIT PRODUCT WORDT IN LICENTIE GEGEVEN ONDER DE VISUAL PATENT PORTFOLIO LICENSE VOOR AVC, VD-1 EN MPEG-4 INZAKE PERSOONLIJK, NIET-COMMERCIEEL GEBRUIK DOOR EEN KLANT VOOR (I) CODERING VAN VIDEO IN OVEREENSTEMMING MET DE BOVENGENOEMDE STANDAARDEN ("VIDEO") EN/OF (II) DECODERING VAN AVC, VC-1 EN MPEG-4 VIDEO DIE IS GECODEERD DOOR EEN KLANT ALS ONDERDEEL VAN EEN PERSOONLIJKE EN NIET-COMMERCIËLE ACTIVITEIT EN DIE IS VERKREGEN VAN EEN VIDEOPROVIDER DIE OVER EEN LICENTIE VAN MPEG LA BESCHIKT OM EEN DERGELIJKE VIDEO AAN TE BIEDEN. VOOR AL HET OVERIGE GEBRUIK WORDT GEEN LICENTIE VERLEEND, OOK NIET IMPLICIET. AANVULLENDE INFORMATIE, INCLUSIEF INFORMATIE MET BETREKKING TOT PROMOTIONEEL, INTERN EN COMMERCIEEL GEBRUIK KAN WORDEN VERKREGEN BIJ MPEG LA, L.L.C. ZIE HTTP://WWW.MPEGLA.COM.

Canadese voorschriften (alleen in Canada)

De radioruis die door dit digitale apparaat wordt uitgezonden, ligt binnen de limieten voor digitale apparaten van klasse B conform de Radio Interference Regulation (voorschriften voor radiostoring) van het Canadese ministerie van Communicatie (Department of Communications ofwel DOC).

De DOC-voorschriften bepalen dat het wijzigen of aanpassen van deze apparatuur zonder uitdrukkelijke toestemming van TOSHIBA Corporation de machtiging tot het gebruik van de apparatuur kan tenietdoen.

Dit digitale apparaat van klasse B voldoet aan alle voorschriften van de Canadese regeling voor storingsveroorzakende apparatuur.

De volgende informatie is alleen van toepassing voor lidstaten van de EU:

Afvalverwerking van producten

Het symbool van een doorgekruiste prullenbak geeft aan dat producten afzonderlijk moeten worden ingezameld en gescheiden van huishoudelijk afval moeten worden verwerkt. Interne batterijen en accu's kunnen met het product worden weggegooid. Ze worden gescheiden door het recyclingcentrum.

De zwarte balk geeft aan dat het product op de markt is gebracht na 13 augustus 2005.

Door producten en batterijen gescheiden in te zamelen, draagt u bij aan de juiste afvalverwerking van producten en batterijen en helpt u mogelijk schadelijke gevolgen voor het milieu en de menselijke gezondheid voorkomen.

Voor meer informatie over inzameling en recycling in uw land bezoekt u onze website (http://eu.computers.toshiba-europe.com) of neemt u contact op met het gemeentekantoor of de winkel waar u het product hebt gekocht.

Afvalverwerking van batterijen en/of accu's

Het symbool van een doorgekruiste prullenbak geeft aan dat batterijen en/of accu's afzonderlijk moeten worden ingezameld en gescheiden van huishoudelijk afval moeten worden verwerkt.

Als de batterij of accu meer lood (Pb), kwik (Hg) en/of cadmium (Cd) bevat dan de waarden die zijn gedefinieerd in de richtlijn inzake batterijen en accu's (2006/66/EG), worden de chemische symbolen voor lood (Pb), kwik (Hg) en/of cadmium (Cd) weergegeven onder het symbool van de doorgekruiste prullenbak.

Door producten en batterijen afzonderlijk in te leveren, helpt u producten en batterijen op de juiste wijze weg te gooien. Ook draagt u eraan bij de negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.

Voor meer informatie over inzameling en recycling in uw land bezoekt u onze website (http://eu.computers.toshiba-europe.com) of neemt u contact op met het gemeentekantoor of de winkel waar u het product hebt gekocht.

Afhankelijk van in welk land of welke regio u dit product hebt aangeschaft, zijn deze symbolen mogelijk niet aanwezig.

Verwijdering van de computer en de computeraccu's

Verwijder deze computer overeenkomstig de toepasselijke wetten en voorschriften. Raadpleeg uw lokale overheid voor meer informatie.
Deze computer is uitgerust met een oplaadbare accu. Na herhaaldelijk gebruik zal de accu uiteindelijk niet meer kunnen worden opgeladen en moet deze worden vervangen. Volgens de geldende wetten en voorschriften is het mogelijk niet toegestaan om oude accu's weg te gooien met het huisvuil.
Denk om het milieu. Raadpleeg de lokale overheden voor meer details met betrekking tot de recycling van oude accu's of het op de juiste wijze weggooien hiervan.

Verklaring over REACH-compatibiliteit

De nieuwe verordening van de Europese Unie (EU) met betrekking tot chemische stoffen, REACH (Registration, Evaluation, Authorization and Restriction of Chemicals ofwel registratie, beoordeling, autorisatie en beperkingen van chemische stoffen), is vanaf 1 juni 2007 van kracht. TOSHIBA voldoet aan alle REACH-vereisten en verplicht zich klanten informatie te geven over de chemische stoffen in onze producten in overeenstemming met de REACH-verordening.

Raadpleeg de volgende website www.toshiba-europe.com/computers/info/reach voor informatie over de aanwezigheid in onze producten van stoffen die op de kandidatenlijst staan volgens artikel 59(1) van verordening (EG) Nr. 1907/2006 ("REACH") in een concentratie van meer dan 0,1 gewichtsprocent (g/g).

De volgende informatie geldt alleen voor Turkije:

Overeenstemming met EEE-richtlijnen: TOSHIBA voldoet aan alle vereisten van de Turkse richtlijn 26891 'Beperking op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur'.
- Het aantal mogelijke pixelfouten van het beeldscherm wordt gedefinieerd volgens de norm ISO 13406-2. Als het aantal pixelfouten minder is dan deze norm, wordt dit niet als een fout of defect gerekend.
Accu's zijn verbruiksartikelen, aangezien de accugebruiksduur afhangt van het gebruik van de computer. Als de accu niet meer kan worden opgeladen, wordt dit veroorzaakt door een fout of defect. Veranderingen in de accugebruiksduur zijn geen fout of defect.

Veiligheidsinstructies voor optische schijfstations

Vergeet niet de voorzorgsmaatregelen aan het einde van deze paragraaf te lezen.

Het model met een station gebruikt een lasersysteem. Om er zeker van te zijn dat dit product correct wordt gebruikt, dient u deze handleiding zorgvuldig te lezen en ter referentie bij de hand te houden. Als het apparaat ooit moet worden gerepareerd, neemt u contact op met een Authorized Toshiba Service Center.
Het gebruik van regelaars, instellingen of procedures anders dan wordt vermeld, kan resulteren in blootstelling aan gevaarlijke straling.
Probeer de kast niet te openen. Doet u dit wel, dan loopt u het risico van directe blootstelling aan de laserstraal.

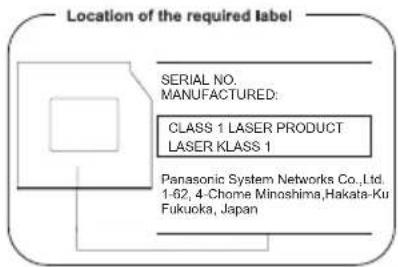

1. Panasonic System Networks

DVD SuperMulti met Double Layer UJ8A2

Voorzorgsmaatregelen

LET OP: Dit apparaat bevat een lasersysteem, dat is geclassificeerd als een KLASSE 1-LASERPRODUCT. Om te zorgen dat u dit product correct gebruikt, dient u de gebruiksaanwijzingen zorgvuldig te lezen en ter referentie bij de hand te houden. Wend u in geval van problemen met dit model tot het dichtstbijzijnde Authorized Toshiba Service Center. Probeer de kast niet te openen. Doet u dit wel, dan loopt u het risico van directe blootstelling aan de laserstraal.

Voorwoord

Gefeliciteerd met de aankoop van deze computer. Deze krachtige, hoogwaardige notebookcomputer staat garant voor jarenlang betrouwbaar computergebruik en biedt uitstekende uitbreidingsmogelijkheden, bijvoorbeeld voor multimediafunctionaliteit.

In deze handleiding wordt uitgelegd hoe u uw -computer gebruiksklaar maakt en ermee aan de slag gaat. Verder wordt gedetailleerde informatie gegeven over het configureren van de computer, elementaire bewerkingen en onderhoud, het gebruik van optionele apparaten en probleemoplossing.

Conventies

In deze handleiding worden de volgende notatieconventies gebruikt voor het beschrijven, identificeren en markeren van termen en bedieningsprocedures.

Afkortingen

Wanneer een afkorting voor het eerst wordt gebruikt, wordt deze gevolgd door een verklaring (al dan niet tussen haakjes). Bijvoorbeeld: ROM (Read Only Memory). Acroniemen worden tevens gedefinieerd in de Woordenlijst.

Pictogrammen

Pictogrammen identificeren poorten, regelaars en andere delen van de computer. Het paneel met systeemlampjes gebruikt tevens pictogrammen ter aanduiding van de onderdelen waarover het informatie biedt.

Toetsen

De toetsenbordtoetsen worden in de tekst gebruikt ter beschrijving van een aantal computerbewerkingen. De toetsopschriften die op het toetsenbord te zien zijn, worden in een ander lettertype gedrukt. ENTER duidt bijvoorbeeld de ENTER-toets aan.

Toetsbediening

Voor sommige bewerkingen moet u tegelijkertijd twee of meer toetsen indrukken. Dergelijke bewerkingen worden aangeduid door een plusteken (+) tussen de toetsopschriften. Zo betekent CTRL + C dat u op C moet drukken terwijl u CTRL ingedrukt houdt. Als er drie toetsen worden gebruikt, houdt u de eerste twee ingedrukt en drukt u tegelijkertijd op de derde.

ABC Als in procedures een actie moet worden

uitgevoerd, zoals het klikken op een pictogram of het invoeren van tekst, wordt de naam van het pictogram of de tekst die moet worden ingevoerd, weergegeven in het lettertype dat hier links is afgebeeld.

Beeldscherm

ABC

De namen van vensters en pictogrammen, en door de computer gegenereerde tekst die op het beeldscherm verschijnt, worden in het links weergegeven lettertype gedrukt.

Mededelingen

Mededelingen worden in deze handleiding gebruikt om u attent te maken op belangrijke informatie. Elk type mededeling wordt aangeduid zoals hieronder wordt geïllustreerd.

Duidt op een potentieel gevaarlijke situatie die bij veronachtzaming van de instructies kan leiden tot ernstig of dodelijk letsel.

Attentie! In dit soort mededelingen wordt u gewaarschuwd dat incorrect gebruik van apparatuur of het negeren van instructies kan resulteren in gegevensverlies of beschadiging van de apparatuur.

Opmerking. Een opmerking is een tip of aanwijzing die u helpt de apparatuur optimaal te gebruiken.

Terminologie

Deze term wordt in dit document als volgt gedefinieerd:

Start

Het woord 'Start' verwijst naar de knop 'in Windows 7.

HDD of Hard Disk Drive (vasteschijfstation)

Sommige modellen zijn uitgerust met een solid-state drive (SSD) in plaats van een vaste schijf. In deze handleiding verwijst de term 'vaste schijf' (of HDD voor Hard Disk Drive) ook naar de SSD, tenzij anders wordt aangegeven.

Afbeeldingen In deze handleiding worden in gevallen waarin de locaties van de poorten en aansluitingen voor deze serie verschillen, alleen de locaties voor sommige modellen in de afbeeldingen weergegeven.

Korte naam

In deze handleiding wordt de hieronder beschreven korte naam gebruikt.

LCD Modelnaam Korte naam

39,6 cm

TECRA R850/Satellite Pro R850/Satellite R850 R850 (15,6 inch)

35,6 cm

TECRA R840/Satellite Pro R840/Satellite R840 R840 (14,0 inch)

33,8 cm

PORTÉGÉ R830/Satellite R830 R830 (13,3 inch)

Algemene voorzorgsmaatregelen

TOSHIBA-computers bieden optimale veiligheid en optimaal gebruikerscomfort; bovendien zijn ze robuust, een belangrijke eigenschap voor draagbare computers. U moet echter bepaalde voorzorgsmaatregelen nemen om het risico van lichamelijk letsel of beschadiging van de computer verder te beperken.

Lees de onderstaande algemene aanwijzigen en let op de waarschuwingen die in de handleiding worden gegeven.

Zorg voor afdoende ventilatie

Zorg er altijd voor dat er afdoende ventilatie beschikbaar is voor de computer en de netadapter en dat deze apparaten zijn beschermd tegen oververhitting als de stroom wordt ingeschakeld of als een netadapter wordt aangesloten op een stopcontact (zelfs als de computer in de slaapstand staat). Let hierbij op het volgende:

Dek de computer of netadapter nooit met een voorwerp af.
Plaats de computer of netadapter nooit in de buurt van een warmtebron, zoals een elektrische deken of een verwarmingstoestel.
Bedek of blokkeer de luchtopeningen niet, met inbegrip van de openingen op de onderzijde van de computer.
Plaats de computer voor gebruik altijd op een harde, vlakke ondergrond. Als u de computer gebruikt op een tapijt of een ander zacht materiaal, kunnen de ventilatieopeningen worden geblokkeerd.
Zorg altijd voor voldoende ruimte rondom de computer.
Oververhitting van de computer of de netadapter kan resulteren in systeemstoringen, schade aan computer of netadapter of brand, met mogelijk ernstig letsel tot gevolg.

Een gebruiksvriendelijke omgeving inrichten

Plaats de computer op een egaal oppervlak dat groot genoeg is voor de computer en eventuele andere apparaten die u nodig hebt, zoals een printer.

Laat voldoende ruimte vrij rondom de computer en andere apparatuur voor een adequate ventilatie. De apparaten kunnen anders oververhit raken.

Houd uw computer in optimale werkconditie door de werkplek niet bloot te stellen aan:

Stof, vocht en direct zonlicht.
■ Apparatuur met sterke magnetische velden, zoals stereoluidsprekers (andere dan die op de computer zijn aangesloten) of een headset.
Plotselinge veranderingen in temperatuur of vochtigheid, en warmtebronnen zoals radiatoren en airconditioningroosters.

Extreme hitte, koude of vochtigheid.

Vloeistoffen en bijtende chemicaliën.

Blessures door overbelasting

Lees zorgvuldig de Instructiehandleiding voor veiligheid en comfort. Hierin wordt toegelicht hoe u hand- en polsblessures als gevolg van langdurig toetsenbordgebruik kunt voorkomen. Dit document bevat eveneens informatie over het inrichten van de werkplek, de lichaamshouding en de verlichting, met behulp waarvan u lichamelijke overbelasting kunt reduceren.

Letsel door verhitting

Vermijd langdurig lichamelijk contact met de computer. Indien de computer gedurende een langere periode is gebruikt, kan het oppervlak zeer heet worden. Zelfs als de computer niet heet aanvoelt, kan langdurig lichamelijk contact - bijvoorbeeld wanneer u de computer op uw schoot of uw handen op de polssteun laat rusten - resulteren in rode plekken op de huid.
De metalen plaat die de interfacepoorten ondersteunt, kan heet worden. Vermijd daarom rechtstreeks contact met deze plaat na langdurig computergebruik.
Het oppervlak van de netadapter kan bij gebruik heet worden, maar dit is normaal. Als u de netadapter wilt vervoeren, koppelt u deze los en laat u deze eerst afkoelen.
Plaats de netadapter niet op materiaal dat hittegevoelig is, deze kan namelijk schade veroorzaken.

Schade door druk of stoten

Zorg dat de computer niet wordt blootgesteld aan zware druk of harde stoten, hierdoor kunnen onderdelen van de computer worden beschadigd of storingen optreden.

Oververhitting van de ExpressCard

Sommige ExpressCards kunnen bij langdurig gebruik heet worden wat kan leiden tot instabiliteit in de werking van het apparaat in kwestie. Ga ook voorzichtig te werk bij het verwijderen van een ExpressCard die langdurig is gebruikt.

Mobiele telefoons

Let erop dat het gebruik van mobiele telefoons kan leiden tot storingen in het audiosysteem. Hoewel de werking van de computer hierdoor niet wordt beïnvloed, verdient het aanbeveling om tijdens telefoongesprekken een afstand van minimaal 30 cm in acht te nemen tussen de computer en de mobiele telefoon.

Instructiehandleiding voor veiligheid en comfort

Alle belangrijke informatie voor veilig en juist gebruik van deze computer wordt beschreven in de bijgesloten Instructiegids voor veiligheid en comfort. Lees deze gids voordat u de computer gebruikt.

Hoofdstuk 1

Aan de slag

Dit hoofdstuk bevat een controlelijst voor de apparatuur en alle basisgegevens om met uw computer aan de slag te gaan.

Sommige voorzieningen die in deze handleiding worden toegelicht, functioneren wellicht niet correct als u een besturingssysteem gebruikt dat niet vooraf door TOSHIBA is geïnstalleerd.

Controlelijst van apparatuur

Pak de computer voorzichtig uit en bewaar de doos en het verpakkingsmateriaal voor toekomstig gebruik.

Hardware

Controleer u de volgende items hebt:

■ TOSHIBA draagbare personal computer
■ Netadapter en netsnoer (stekker met 2 of 3 pinnetjes)
Accu-eenheid (vooraf geïnstalleerd op sommige modellen)
Reservekapje voor de AccuPoint (aanwijsapparaat) (meegeleverd bij sommige modellen)

Documentatie

Aan de slag Gids
Instructiehandleiding voor veiligheid en comfort
Garantie-informatie

Neem onmiddellijk contact op met uw leverancier als een of meer items ontbreken of beschadigd zijn.

Software

Het volgende Windows®-besturingssysteem en de volgende software zijn vooraf geïnstalleerd.

Windows 7
TOSHIBA Recovery Media Creator
TOSHIBA Assist
TOSHIBA ConfigFree™
TOSHIBA-flashkaarten
TOSHIBA Disc Creator

TOSHIBA VIDEO PLAYER
TOSHIBA Resolution+-invoegtoepassing voor Windows Media Player
TOSHIBA-ecohulpprogramma
TOSHIBA Bulletin Board
TOSHIBA ReelTime
■ TOSHIBA HW Setup (hulpprogramma)
■ TOSHIBA Value Added Package
TOSHIBA-webcamtoepassing
TOSHIBA Gezichtsherkenning
TOSHIBA-vasteschijfbeveiliging
TOSHIBA Service Station
TOSHIBA PC Health Monitor
TOSHIBA-hulpprogramma Slaapstand
TOSHIBA-hulpprogramma voor vingerafdrukken
■ Gebruikershandleiding (deze handleiding)

* Afhankelijk van het model dat u hebt gekocht, hebt u mogelijk niet alle bovengenoemde software.

Aan de slag

Lees in elk geval de paragraaf De computer voor het eerst opstarten.
Zorg dat u de bijgesloten Instructiehandleiding voor veiligheid en comfort hebt gelezen om deze computer veilig en juist te gebruiken. De handleiding is bedoeld om u comfortabeler en productiever met laptops te laten werken. Als u de aanbevelingen in deze handleiding volgt, verkleint u de kans op pijnlijk of blijvend letsel aan uw handen, armen, schouders of nek.

Dit hoofdstuk bevat basisinformatie om met de computer aan de slag te gaan. De volgende onderwerpen worden behandeld:

De netadapter aansluiten
■ Het beeldscherm openen
De computer inschakelen
■ Voor het eerst opstarten
De computer uitschakelen
De computer opnieuw opstarten

Gebruik een programma voor viruscontrole en zorg ervoor dat dit regelmatig wordt bijgewerkt.

- Formatteer opslagmedia nooit zonder eerst de inhoud ervan te controleren. Tijdens het formatteren gaan alle opgeslagen gegevens verloren.

Het is verstandig om af en toe een back-up van de interne vaste schijf of een ander primair opslagapparaat te maken op externe media. Algemene opslagmedia zijn niet duurzaam of stabiel op de lange termijn en onder bepaalde omstandigheden kan dit resulteren in gegevensverlies.
Voordat u een apparaat of toepassing installeert, zorgt u ervoor dat alle gegevens in het geheugen worden opgeslagen op de vaste schijf of op een ander opslagmedium. Als u dat niet doet, kan dit mogelijk resulteren in gegevensverlies.

De netadapter aansluiten

Sluit de netadapter aan wanneer u de accu moet opladen of via de netvoeding wilt werken. Dit is tevens de snelste manier om aan de slag te gaan, omdat de accu eerst moet worden opgeladen voordat u het apparaat hiermee van stroom kunt voorzien.

De netadapter kan zich automatisch aanpassen aan elke spanning tussen 100 en 240 volt en aan een frequentie van 50 of 60 hertz, waardoor u de computer in praktisch elk land of gebied kunt gebruiken. De netadapter zet wisselstroom om in gelijkstroom en reduceert de spanning die aan de computer wordt geleverd.

Gebruik altijd de TOSHIBA-netadapter die bij uw computer is meegeleverd of gebruik een andere netadapter die door TOSHIBA wordt aanbevolen om het risico van brand of andere schade aan de pc te vermijden. Het gebruik van een incompatibele netadapter kan leiden tot brand of schade aan de computer, mogelijk met ernstig letsel tot gevolg. TOSHIBA aanvaardt geen aansprakelijkheid voor schade die is veroorzaakt door het gebruik van een incompatibele adapter.
Sluit de netadapter nooit aan op een voedingsbron die niet overeenstemt met de spanning en frequentie die op het voorschriftetiket van het apparaat zijn vermeld. Als u dat niet doet, kunnen er brand of elektrische schokken optreden met mogelijk ernstig letsel tot gevolg.
Gebruik of koop altijd netsnoeren die overeenstemmen met de wettelijke specificaties en voorschriften met betrekking tot spanning en frequentie die gelden in het land van gebruik. Als u dat niet doet, kunnen er brand of elektrische schokken optreden met mogelijk ernstig letsel tot gevolg.
Het meegeleverde netsnoer voldoet aan de veiligheidsregels en -voorschriften in de regio waarin het product wordt verkocht en mag niet buiten deze regio worden gebruikt. Voor gebruik in andere regio's dient u een netsnoer aan te schaffen dat voldoet aan de veiligheidsregels en -voorschriften in die regio.

Gebruik geen verloopstekker van 3-pins naar 2-pins.
Wanneer u de netadapter op de computer aansluit, dient u de stappen precies in de hier beschreven volgorde uit te voeren. Het aansluiten van het netsnoer op een stopcontact moet de laatste stap zijn. Als u deze handeling in een eerder stadium verricht, kan de gelijkstroomuitgangsstekker van de netadapter onder stroom komen te staan, waardoor u het risico van een elektrische schok of persoonlijk letsel loopt. Raak voor de veiligheid geen metalen onderdelen aan.
Plaats de computer of netadapter nooit op een houten oppervlak, meubelstuk of een ander oppervlak dat door verhitting kan beschadigen. Tijdens normaal gebruik zal de temperatuur aan de onderkant van de computer en de buitenkant van de netadapter namelijk stijgen.
Plaats de computer of netadapter altijd op een vlak en hard, warmtebestendig oppervlak.

Raadpleeg de bijgesloten Instructiegids voor veiligheid en comfort voor gedetailleerde voorzorgsmaatregelen en bedieningsinstructies.

1. Sluit het netsnoer op de netadapter aan.

Afbeelding 1-1 Het netsnoer op de netadapter aansluiten (2-pins stekker)

Afbeelding 1-2 Het netsnoer op de netadapter aansluiten (3-pins stekker)

Een 2- of 3-pins adapter/snoer wordt met de computer meegeleverd, afhankelijk van het model.

1. Sluit de uitgangsstekker van de netadapter aan op de gelijkstroominingang (19 V) op de linkerkant van de computer. Afbeelding 1-3 De gelijkstroomuitgangsstekker op de computer aansluiten (R830)

1. Gelijkstroomingang (19 V) 2. Gelijkstroomuitgangsstekker

2. Sluit het netsnoer aan op het stopcontact. De lampjes voor de accu en DC IN op de voorzijde van de computer moeten nu gaan branden.

Het beeldscherm openen

Het scherm kan in een aantal standen worden geopend voor optimaal kijkgemak.

Houd de polssteun met één hand naar beneden, zodat het hoofdgedeelte niet wordt opgetild. Til het scherm nu langzaam op, waarna de hoek van het beeldscherm zo kan worden ingesteld dat de helderheid optimaal is.

Afbeelding 1-4 Het beeldscherm openen (R830)

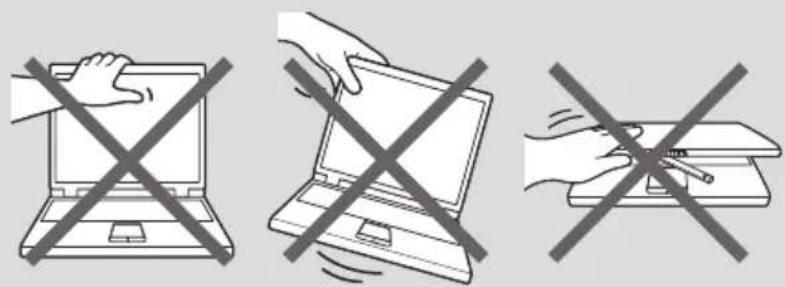

Wees voorzichtig bij het openen en sluiten van het beeldscherm. Als u het scherm te ruw opent of dichtklapt, bestaat het risico dat u de computer beschadigt.

Let op dat u het beeldscherm niet te ver opent aangezien dit de scharnieren van het scherm kan overbelasten en beschadigen.
Druk of duw niet op het beeldscherm.
- Til de computer niet op aan het beeldscherm.

Klap het beeldscherm niet dicht als er pennen of soortgelijke voorwerpen tussen het beeldscherm en het toetsenbord zijn achtergebleven.

Wanneer u het beeldscherm open- of dichtklapt, moet u een hand op de polssteun plaatsen om de computer op zijn plaats te houden en gebruikt u de andere hand om het beeldscherm voorzichtig open of dicht te klappen (gebruik niet te veel kracht bij het open- of dichtklappen van het beeldscherm).

In deze paragraaf wordt beschreven hoe u de computer aanzet. Het aan/uit-lampje geeft de status aan. Raadpleeg de paragraaf De stroomvoorziening controleren in hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie.

Nadat u het apparaat voor het eerst hebt ingeschakeld, dient u dit niet uit te zetten voordat het besturingssysteem is geïnstalleerd.
Het volume kan niet worden aangepast tijdens de installatie van Windows.

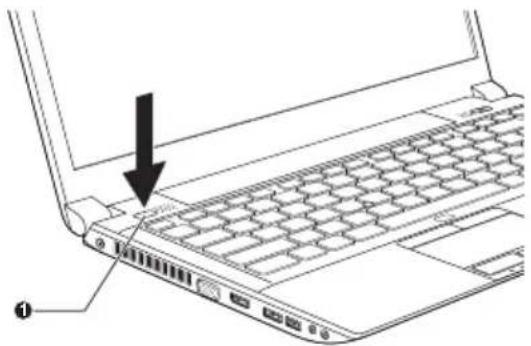

1. Open het beeldscherm.
2. Houd de aan/uit-knop van de computer twee tot drie seconden ingedrukt.

Afbeelding 1-6 De computer inschakelen (R850)

Afbeelding 1-7 De computer inschakelen ( R840)

Afbeelding 1-8 De computer inschakelen ( R830)

De vormgeving van het product verschilt per model.

Voor het eerst opstarten

Het opstartscherm van Windows 7 wordt als eerste weergegeven wanneer u de computer aanzet. Volg de aanwijzingen in elk scherm om het besturingssysteem te installeren.

Lees zorgvuldig de Licentievoorwaarden voor de software door wanneer deze worden weergegeven.

De computer uitschakelen

U kunt de computer uitschakelen in een van de volgende drie modi: afsluitmodus, sluimerstand of slaapstand.

Afsluitmodus

Wanneer u de computer uitschakelt in de afsluitmodus, worden er geen gegevens opgeslagen; en de volgende keer zal bij het inschakelen van de computer het hoofdscherm van het besturingssysteem worden weergegeven.

1. Als u gegevens hebt ingevoerd, slaat u deze op op de vaste schijf of een opslagmedium.

2. Controleer of er geen schijfactiviteit meer plaatsvindt en verwijder vervolgens de schijf of diskette.

Controleer of het lampje voor de vaste schijf/het optische station/eSATA uit is. Als u de computer uitzet terwijl er nog schijfactiviteit plaatsvindt, kunnen gegevens verloren gaan of de schijf beschadigd raken.
Zet het apparaat nooit uit terwijl een toepassing actief is. Dit zou tot gegevensverlies kunnen leiden.
Zet het apparaat nooit uit, koppel nooit een extern opslagapparaat los en verwijder nooit opslagmedia tijdens het lezen/schrijven van gegevens. Als u dat wel doet, kan dit tot gegevensverlies leiden.

1. Klik op Start.

2. Klik op de knop Uitschakelen ( ) shut down

3. Schakel eventuele randapparaten die op de computer zijn aangesloten uit.

Zet de computer of de randapparaten niet direct weer aan. Wacht korte tijd om mogelijke beschadiging te voorkomen.

Slaapstand

Als u uw werk moet onderbreken, kunt u de computer uitschakelen zonder dat u de software hoeft sluiten door de computer in de slaapstand te zetten. In deze modus worden de gegevens opgeslagen in het hoofdgeheugen van de computer, zodat u kunt verder werken waar u was gebleven wanneer u de computer weer inschakelt.

Als u de computer moet uitschakelen aan boord van een vliegtuig of op een plaats waar elektronische apparaten worden bestuurd of bediend, dient u de computer altijd helemaal uit te zetten. Hierbij moet u ook functies voor draadloze communicatie uitschakelen en instellingen annuleren die de computer automatisch activeren, zoals een opnametimer. Als u de computer niet volledig op deze manier uitschakelt, kan het besturingssysteem opnieuw worden geactiveerd en voorgeprogrammeerde taken uitvoeren of niet-opgeslagen gegevens opslaan en zo luchtvaart- of andere systemen verstoren, wat mogelijk ernstig letsel kan veroorzaken.

Vergeet niet uw gegevens op te slaan alvorens de computer in de slaapstand te zetten.
Wanneer de computer in de slaapstand staat, dient u geen geheugenmodule te installeren of te verwijderen. Doet u dit toch, dan bestaat het risico dat de computer of de geheugenmodule schade oploopt.

Verwijder de accu-eenheid niet terwijl de computer in de slaapstand staat (tenzij de computer op een stopcontact is aangesloten). Gegevens in het geheugen kunnen dan verloren gaan.

Als de netadapter is aangesloten, wordt de computer in de slaapstand gezet op basis van de instellingen in Energiebeheer (dat u opent via Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer).

Als u de werking van de computer wilt herstellen nadat de slaapstand is geactiveerd, houdt u de aan/uit-knop of een toets op het toetsenbord gedurende korte tijd ingedrukt. Houd er rekening mee dat de toetsenbordtoetsen alleen kunnen worden gebruikt als de optie Activering op toetsenbord is ingeschakeld in HW Setup.

Als de computer automatisch in de slaapstand wordt gezet terwijl een netwerktoepassing actief is, wordt deze toepassing mogelijk niet hersteld wanneer de computer de volgende keer wordt ingeschakeld en uit de slaapstand wordt gehaald.

Als u wilt voorkomen dat de computer automatisch in de slaapstand wordt gezet, schakelt u de slaapstand uit in Energiebeheer (dat u opent via Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer).

Als u de hybride slaapfunctie wilt gebruiken, configureert u deze via Energiebeheer.

Voordelen van de slaapstand

De slaapstand biedt de volgende voordelen:

De vorige werkomgeving wordt sneller hersteld dan met de sluimerstand.

De functie bespaart energie door het systeem af te sluiten wanneer geen hardwareactiviteit plaatsvindt of de computer geen invoer ontvangt in de tijdsduur die is ingesteld met de functie Slaapstand.

■ U kunt de functie Uitschakelen via LCD gebruiken.

De slaapstand uitvoeren

U kunt de slaapstand ook inschakelen door te drukken op FN + F3. Raadpleeg de paragraaf Sneltoetsfuncties in hoofdstuk 3, Basisbeginselen, voor meer informatie.

U kunt de slaapstand op een van de volgende drie manieren activeren:

Klik op Start, wijs het pijlpictogram ( ) saanwen selecteer Slaapstand in het menu.

Sluit het beeldscherm. Deze functie moet worden ingeschakeld via Energiebeheer (dat u opent door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer).
Druk op de aan/uit-knop. Deze functie moet worden ingeschakeld via Energiebeheer (dat u opent door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer).

Wanneer u de computer weer inschakelt, kunt u uw werk hervatten op het punt waar u was opgehouden toen u de computer afsloot.

Wanneer de computer in de slaapstand staat, knippert het aan/uit-lampje oranje.
Als u de computer via de accu gebruikt, kunt u de gebruiksduur verlengen door af te sluiten in de sluimerstand, aangezien de slaapstand meer energie gebruikt als de computer uit staat.

Beperkingen van de slaapstand

In de volgende omstandigheden werkt de slaapstand niet:

De computer wordt onmiddellijk na het afsluitproces weer aangezet.
- Geheugenschakelingen zijn blootgesteld aan statische elektriciteit of elektrische ruis.

Sluimerstand

De sluimerstand zorgt ervoor dat de inhoud van het geheugen op de vaste schijf wordt opgeslagen wanneer de computer wordt uitgeschakeld zodat de vorige toestand wordt hersteld als de computer weer wordt aangezet. Vergeet niet dat de status van de randapparaten die op de computer zijn aangesloten, niet wordt opgeslagen bij het inschakelen van de sluimerstand.

Sla uw gegevens op. Wanneer de sluimerstand wordt geactiveerd, wordt de inhoud van het geheugen op de vaste schijf opgeslagen. U kunt uw gegevens voor de zekerheid echter het beste handmatig opslaan.
Als u de accu verwijdert of de netadapter loskoppelt voordat het opslagproces is voltooid, gaan gegevens verloren. Wacht totdat het lampje van de vaste schijf/het optische station/eSATA uit is.
Wanneer de computer in de sluimerstand staat, dient u geen geheugenmodule te installeren of te verwijderen. Doet u dit toch, dan gaan gegevens verloren.

Voordelen van de sluimerstand

De sluimerstand biedt de volgende voordelen.

Wanneer de computer automatisch wordt afgesloten omdat de accu bijna leeg is, worden gegevens op de vaste schijf opgeslagen.

Na het inschakelen van de computer kunt u direct naar uw vorige werkomgeving terugkeren.
De functie bespaart energie door het systeem af te sluiten wanneer geen hardwareactiviteit plaatsvindt of de computer geen invoer ontvangt in de tijdsduur die is ingesteld met de functie Sluimerstand.
U kunt de functie Uitschakelen via LCD gebruiken.

Sluimerstand activeren

U kunt de sluimerstand ook inschakelen door te drukken op FN + F4. Raadpleeg de paragraaf Sneltoetsfuncties in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Voer de volgende stappen uit om de sluimerstand in te schakelen:

1. Klik op Start.
2. Wijs het pijlpictogram () aan en selecteer Sluimerstand in het menu.

De computer wordt automatisch in de sluimerstand gezet wanneer u op de aan/uit-knop drukt of het scherm sluit. Om deze instellingen in te voeren kunt u de volgende stappen nemen:

1. Klik op Start en vervolgens op Configuratiescherm.
2. Klik op Systeem en beveiliging en vervolgens op Energiebeheer.
3. Klik op Het gedrag van de aan/uit-knop bepalen of Het gedrag van het sluiten van het deksel bepalen.
4. Activeer de gewenste sluimerstandinstellingen voor Als ik op de aan/uit-knop druk en Als ik het scherm sluit.
5. Klik op de knop Wijzigingen opslaan.

Gegevensopslag in de sluimerstand

Zodra u de computer in de sluimerstand afsluit, worden de gegevens uit het geheugen op de vaste schijf opgeslagen, wat enkele ogenblikken zal duren. Gedurende deze periode brandt het lampje voor de vaste schijf.

Nadat u de computer hebt uitgeschakeld en de geheugeninhoud op de vaste schijf is opgeslagen, dient u eventuele randapparaten uit te schakelen.

Schakel de computer of randapparaten niet meteen weer in. Wacht even tot alle condensatoren volledig zijn ontladen.

De computer opnieuw opstarten

In bepaalde omstandigheden moet u de computer opnieuw instellen (ofwel een reset uitvoeren), bijvoorbeeld:

als u bepaalde computerinstellingen hebt gewijzigd;
als er een fout optreedt en de computer niet reageert op toetsenbordopdrachten.

Als u de computer opnieuw moet opstarten, zijn er drie manieren om dit te doen:

Klik op Start, wijs het pijlpictogram ( ) saanwen selecteer Opnieuw opstarten in het menu.
Druk tegelijk op CTRL, ALT en DEL (eenmaal) om het menuvenster weer te geven en selecteer Opnieuw starten onder Opties voor afsluiten.
Druk op de aan/uit-knop en houd deze knop circa 5 seconden ingedrukt. Als de computer zichzelf heeft uitgeschakeld wacht u 10 tot 15 seconden voordat u de computer weer inschakelt door de aan/uit-knop in te drukken.

Hoofdstuk 2

Rondleiding

In dit hoofdstuk worden de verschillende onderdelen van de computer beschreven. Het wordt aanbevolen vertrouwd te raken met elk onderdeel voordat u de computer gebruikt.

Wettelijke voetnoot (niet-toepasselijke pictogrammen)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over niet-toepasselijke pictogrammen.

Ga voorzichtig om met de computer om krassen of beschadiging van het oppervlak te voorkomen.

In deze handleiding wordt de hieronder beschreven korte naam gebruikt.

LCD Modelnaam Korte naam

39,6 cm

TECRA R850/Satellite Pro R850/Satellite R850 R850 (15,6 inch)

35,6 cm

TECRA R840/Satellite Pro R840/Satellite R840 R840 (14,0 inch)

33,8 cm	PORTÉGÉ R830/Satellite R830 R830
(13,3 inch)

Rondleiding voor de R850

Voorkant met gesloten beeldscherm (R850)

De volgende afbeelding illustreert de voorkant van de computer met het beeldscherm gesloten.

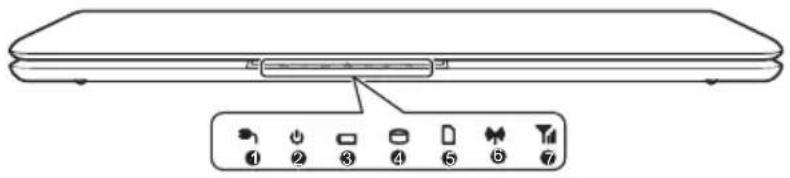

Afbeelding 2-1 Voorkant van de computer met gesloten beeldscherm (R850)

1. DC IN-lampje 5. Lampje van geheugenmediasleuf
2. Aan/uit-lampje 6. Lampje voor draadloze communicatie
3. Acculampje 7. Lampje voor draadloos WAN/WiMAX
4. Lampje van vaste schijf/
   optisch station/eSATA

DC IN-lampje Het DC IN-lampje brandt normaliter groen als de computer stroom krijgt via de netadapter. Als er problemen zijn met de uitgangsspanning van de adapter of met de stroomvoorziening van de computer, knippert dit lampje echter oranje.

Aan/uit-lampje Het aan/uit-lampje brandt groen als de computer aanstaat. Als u de computer echter uitschakelt in de slaapstand, knippert dit lampje oranje (circa twee seconden aan, twee seconden uit) zowel terwijl het systeem wordt afgesloten als wanneer het uitgeschakeld blijft.

Acculampje Het acculampje toont het ladingsniveau van de accu: groen betekent volledig opgeladen, oranje dat de accu wordt opgeladen en knipperend oranje dat de accu bijna leeg is. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over deze voorziening.

Lampje van vaste schijf/optisch station/eSATA Het lampje van de vaste schijf/het optische station/eSATA knippert groen wanneer de computer toegang heeft tot de ingebouwde vaste schijf, het optische station of een eSATA-apparaat.

Lampje van geheu-genmediasleuf Het lampje van de geheugenmediasleuf knippert groen wanneer de computer toegang tot de sleuf heeft.

Lampje voor draad-loze communicatie

Het lampje voor draadloze communicatie brandt oranje wanneer de functies voor draadloos LAN zijn ingeschakeld.

Sommige modellen beschikken over draadloze functies.

Lampje voor draad-loos WAN/WiMAX

Het lampje voor draadloos WAN/WiMAX brandt blauw wanneer de functies voor draadloos WAN/WiMAX zijn ingeschakeld.

Op sommige modellen brandt en knippert het lampje om de verbindingsstatus van de functie voor draadloos WAN/WiMAX aan te geven.

Sommige modellen zijn voorzien van een functie voor draadloos WAN/WiMAX.

Linkerkant (R850)

De volgende afbeeldingen illustreren de linkerkant van de computer.

Afbeelding 2-2 Linkerkant van de computer (R850)

1. Gelijkstroomingang (19 V) 5. Universal Serial Bus-poort (USB 2.0 of 3.0)
2. Luchtopeningen 6. Geheugenmediasleuf
3. Poort voor externe RGB-monitor 7. ExpressCard-sleuf of Smart Card-sleuf*
4. HDMI-uit-poort of DisplayPort*

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Gelijkstroomingang (19 V)

De netadapter wordt op deze ingang aangesloten om de computer van stroom te voorzien en om de interne accu's te laden. Let erop dat u alleen het type netadapter gebruikt dat bij de computer is geleverd ten tijde van de aankoop. Het gebruik van een verkeerde netadapter kan de computer beschadigen.

Luchtopeningen De luchtopeningen helpen oververhitting van de processor voorkomen.

U mag de luchtopeningen niet blokkeren. Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, in de koelopeningen komen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Poort voor externe RGB-monitor

Dit is een 15-pins analoge VGA-poort.

Raadpleeg bijlage A voor informatie over de pintoewijzing van de poort voor een externe RGB-monitor.

Via deze poort kunt u een externe RGB-monitor op de computer aansluiten.

HOMI

HDMI-uit-poort Op de HDMI-uit-poort kan een HDMI-kabel met een type A-stekker worden aangesloten.

Sommige modellen zijn uitgerust met een HDMI-uit-poort.

DisplayPort Aan de linkerzijde van de computer bevindt zich één DisplayPort die voldoet aan de V1.1a-standaard.

Sommige modellen zijn uitgerust met een DisplayPort.

Universal Serial Bus-poort (USB 2.0 of 3.0) Eén USB-poort, die voldoet aan de USB 2.0- of 3.0-standaard, bevindt zich aan de linkerkant van de computer.

Het type USB-poort hangt af van het gekochte model. De blauwe poort is de USB 3.0-poort.

De USB 2.0-poort is compatibel met de USB 2.0-standaard en is niet compatibel met USB 3.0-apparaten.

De USB 3.0-poort is compatibel met de USB 3.0-standaard en is neerwaarts compatibel met USB 2.0-apparaten.

Geheugenmediasleuf In deze sleuf kunt u een SD™/SDHC™/SDXC™-geheugenkaart, miniSD™/microSD™-kaart, Memory Stick™ (PRO™/Duo™/PRO Duo™/Micro™), xD-Picture Card™ of MultiMediaCard™ plaatsen. Raadpleeg de paragraaf Optionele apparaten in hoofdstuk 3, Basisbeginselen, voor meer informatie.

ExpressCard-sleuf In deze sleuf kunt u een enkel ExpressCard/34-apparaat plaatsen.

Sommige modellen zijn uitgerust met een ExpressCard-sleuf.

Smart Card-sleuf In deze sleuf kunt u een Smart Card-apparaat plaatsen.

Sommige modellen zijn uitgerust met een Smart Card-sleuf.

Rechterkant (R850)

De volgende afbeelding illustreert de rechterkant van de computer.

Afbeelding 2-3 Rechterkant van de computer (R850)

1. Hoofdtelefoon-/microfoonaansluiting 4. Optisch station*
2. Universal Serial Bus (USB 2.0)-poorten
3. LAN-aansluiting
4. eSATA/USB-combinatiepoort 6. Sleuf beveiligingsslot

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Hoofdtelefoon-/micro- foonaansluiting

Op de 3,5-mm mini-hoofdtelefoon-/ microfoonaansluiting kunt u een monomicrofoon of stereohoofdtelefoon aansluiten.

Zowel de interne als de externe microfoon wordt uitgeschakeld als u een andere headset dan een 4-pins headsethoofdtelefoon gebruikt.

Twee USB-poorten, die voldoen aan de USB 2.0-standaard, bevinden zich aan de rechterkant van de computer.

eSATA/←

eSATA/USB-combina- tiepoort

Eén eSATA/USB-combinatiepoort, die voldoet aan de USB 2.0-standaard, bevindt zich in de rechterkant van de computer. Deze poort heeft een eSATA-functie (External Serial ATA). De poort met het pictogram ♦ biedt de functie Slaapstand en laden.

Optisch station De computer is mogelijk geconfigureerd met een DVD Super Multi-station met Double Layer-recorder.

DVD-RAM-schijven van 2,6 GB en 5,2 GB kunnen niet worden gelezen of beschreven.

LAN-aansluiting Via deze poort kunt u de computer op een LAN aansluiten. De adapter heeft ingebouwde ondersteuning voor Ethernet LAN (10 megabits per seconde, 10BASE-T), Fast Ethernet LAN (100 megabits per seconde, 100BASE-TX), of Gigabit Ethernet LAN (1000 megabits per seconde, 1000BASE-T). Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie.

Op de LAN-poort mogen alleen LAN-kabels worden aangesloten. Als u dit doet, kunnen schade of storingen optreden.
Koppel de LAN-kabel niet aan een voedingsbron. Als u dit doet, kunnen schade of storingen optreden.

Sleuf beveiligingsslot Aan deze sleuf kunt u een beveiligingskabel bevestigen waarmee u de computer aan een bureau of ander groot voorwerp kunt verankeren ter bescherming tegen diefstal.

Het is niet mogelijk om het gebruik van alle functies van alle USB-apparaten die beschikbaar zijn te bevestigen. Het is in dit verband van belang te weten dat sommige functies die verbonden zijn aan een bepaald apparaat, niet goed werken.

Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, terechtkomen in de geheugenmediasleuf, de ExpressCard-sleuf, de eSATA/USB-combinatiepoort of de USB -poort. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Achterkant (R850)

De volgende afbeelding illustreert de achterkant van de computer.

Afbeelding 2-4 De achterkant van de computer (R850)

Accu-eenheid De oplaadbare lithium-ion accu-eenheid voorziet de computer van stroom wanneer de netadapter niet is aangesloten. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over het gebruik van de accu-eenheid.

Wettelijke voetnoot (gebruiksduur van de accu)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over de gebruiksduur van de accu.

Onderkant (R850)

De volgende afbeelding illustreert de onderkant van de computer. Zorg ervoor dat het beeldscherm gesloten is voordat de computer wordt omgedraaid om schade te voorkomen.

Afbeelding 2-5 Onderkant van de computer (R850)

1. Accuvergrendeling
2. Sleuf voor geheugenmodule
3. Ontgrendelingsschuif accuhouder 5. Luchtopeningen
4. Dockingpoort*

* Aanwezig op sommige modellen. De vormgeving van het product verschilt per model.

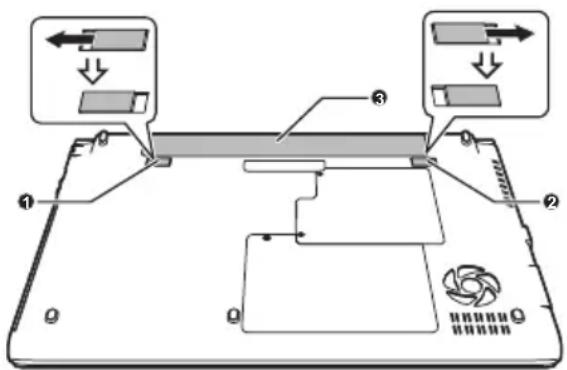

Accuvergrendeling Duw de accuvergrendeling opzij, zodat u de accu-eenheid gemakkelijk kunt verwijderen.

Ontgrendelingsschuif accuhouder

Zet de accuvergrendeling in de ontgrendelde stand, zodat u de accu-eenheid kunt verwijderen. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over het verwijderen van de accu-eenheid.

Dockingpoort Op deze poort kan een optionele TOSHIBA Hi-Speed Port Replicator II worden aangesloten zoals wordt beschreven in hoofdstuk 3, Basisbeginselen.

Sommige modellen zijn uitgerust met een dockingpoort.

Alleen de TOSHIBA Hi-Speed Port Replicator kan met deze computer worden gebruikt. Probeer niet een andere Port Replicator te gebruiken.
Zorg dat er geen voorwerpen in de dockingpoort terechtkomen. Een speld of soortgelijk voorwerp kan de schakelingen van de computer beschadigen.

Sleuf voor geheugen- module

In deze sleuven kunt u een extra geheugenmodule plaatsen, vervangen en verwijderen.

Er kunnen geheugenmodules van 1, 2, of 4 GB in de twee sleuven van de computer worden geïnstalleerd voor een systeemgeheugen van maximaal 8 GB. De daadwerkelijke hoeveelheid bruikbaar systeemgeheugen is minder dan de geïnstalleerde geheugenmodules.

Raadpleeg de paragraaf Aanvullende geheugenmodule in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Luchtopeningen De luchtopeningen helpen oververhitting van de processor voorkomen.

U mag de luchtopeningen niet blokkeren. Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, in de koelopeningen komen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Verwijder het stof van het oppervlak van de luchtopeningen voorzichtig met een zachte doek.

Voorkant met geopend beeldscherm (R850)

In deze paragraaf wordt de computer met geopend beeldscherm beschreven. U opent het scherm door dit omhoog te klappen en in een comfortabele kijkhoek te plaatsen.

Afbeelding 2-6 De voorkant van de computer met geopend beeldscherm (R850)

1. Beeldscherm 10. Aan/uit-knop voor touchpad
2. Webcam* 11. Sensor voor vingerafdrukken*
3. Webcamlampje* 12. Touchpadbesturingsknoppen
4. Microfoon* 13. Touchpad
5. Bluetooth-antenne, draadloos LAN- 14. Toetsenbord antenne, draadloos WAN-antenne, WiMAX-antenne (niet afgebeeld)*
6. Luidsprekers 15. AccuPoint-besturingsknoppen*
7. TOSHIBA-ecoknop 16. Aan/uit-knop
8. TOSHIBA-presentatieknop 17. Schakelaar voor LCD-sensor (niet zichtbaar)
9. AccuPoint* 18. Beeldschermscharnier

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Beeldscherm LCD-scherm van 39.6 cm (15.6 inch) met 16

miljoen kleuren, geconfigureerd met de volgende resolutie:

HD+, 1600 pixels horizontaal x 900 pixels verticaal
HD, 1366 pixels horizontaal x 768 pixels verticaal

Denk eraan dat als de computer door de accu wordt gevoed, het scherm er niet zo helder uit zal zien als wanneer u een netadapter gebruikt. Dit verschil in helderheid dient om accu-energie te besparen wanneer de computer op de accu werkt.

Wettelijke voetnoot (LCD)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over het LCD-scherm.

Webcamlampje Het webcamlampje brandt wanneer de webcam wordt gebruikt.

Webcam Een webcam is een apparaat waarmee u video

kunt opnemen of foto's kunt maken met uw computer. U kunt deze camera gebruiken voor videochats of videovergaderingen via een communicatieprogramma zoals Windows Live Messenger. Met de TOSHIBA-

webcamtoepassing kunt u diverse video-effecten aan uw video of foto toevoegen.

Hiermee kunt u video verzenden en chatten met videobeelden via internet met behulp van speciale toepassingen.

Raadpleeg de online Help van de webcamtoepassing voor meer informatie.

Microfoon Met de ingebouwde microfoon kunt u geluid voor

uw toepassing importeren en opnemen.

Raadpleeg de paragraaf Geluidssysteem in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Richt de webcam niet direct op de zon.
Raak de lens van de webcam niet aan en druk er niet op. Als u dat wel doet, kan de beeldkwaliteit afnemen. Gebruik een brillendoekje (lensdoekje) of andere zachte doek om de lens te reinigen als deze vuil wordt.

Als u opnamen maakt bij weinig licht, selecteert dan Nachtmodus voor heldere beelden met minder ruis.

Draadloos LAN-an- tenne Sommige computers in deze serie worden geleverd met een draadloos LAN-antenne.

Wettelijke voetnoot (draadloos LAN)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over draadloos LAN.

Draadloos WAN-an- tenne Sommige computers in deze serie worden geleverd met een draadloos WAN-antenne.

WiMAX-antenne Sommige computers in deze serie worden geleverd met een WiMAX-antenne.

Bluetooth-antenne Sommige computers in deze serie zijn uitgerust met een Bluetooth-antenne.

Stereoluidsprekers Via de luidsprekers kunt u het geluid horen dat door uw software wordt gegenereerd, en de geluidssignalen die door het systeem worden gegenereerd, bijvoorbeeld als de accu bijna leeg is.

Ecoknop Druk op deze knop om het TOSHIBA- ecohulpprogramma te starten. Het TOSHIBA- ecohulpprogramma kan alleen worden gebruikt in Windows® 7.

TOSHIBA-presentatie-knop De knop TOSHIBA-presentatie heeft dezelfde functie als de knop Beeldscherm aansluiten in het Mobiliteitscentrum.

AccuPoint Met dit aanwijsapparaat, dat zich in het midden van het toetsenbord bevindt, kunt u de schermaanwijzer besturen. Raadpleeg de paragraaf De AccuPoint gebruiken in hoofdstuk 3, Basisbeginselen. Sommige modellen zijn uitgerust met een AccuPoint.

Aan/uit-knop voor touchpad Druk op deze knop om de touchpadfunctie in of uit te schakelen.

Touchpadbesturings-knoppen	Met de besturingsknoppen onder het touchpad kunt u menuopties selecteren en bewerkingen uitvoeren op tekst en afbeeldingen die u met de schermaanwijzer hebt geselecteerd.
Touchpad Met het touchpad in de polssteun kunt u de beweging van de schermaanwijzer aansturen.Raadpleeg de paragraaf Het touchpad gebruikenin hoofdstuk 3, Basisbeginselen, voor meer informatie.
Sensor voor vingeraf-drukken	Met deze sensor kunt u een vingerafdruk invoeren en laten herkennen. Voor meer informatie over de vingerafdruksensor raadpleegt u hoofdstuk 3, De sensor voor vingerafdrukkengebruiken.Sommige modellen zijn voorzien van een sensor voor vingerafdrukken.
Toetsenbord Het interne toetsenbord bevat speciale cijfertoetsen, speciale cursorbesturingstoetsen en de toetsen . Raadpleeg de paragraaf Het toetsenbord in hoofdstuk 3, Basisbeginselen, voor meer informatie.
AccuPoint-besturingsknoppen	Met de besturingsknoppen onder het toetsenbord kunt u menuopties selecteren of bewerkingen uitvoeren op tekst en afbeeldingen die u met de schermaanwijzer hebt geselecteerd. Raadpleeg de paragraaf De AccuPoint gebruiken in hoofdstuk 3, Basisbeginselen.Sommige modellen zijn uitgerust met AccuPoint-besturingsknoppen.
Aan/uit-knop Druk op de aan/uit-knop om de computer in en uit te schakelen.
Beeldschermschar-nieren	De beeldschermscharnieren zorgen dat het scherm in de gewenste stand blijft staan

LCD-sensorschake- laar

Deze schakelaar detecteert wanneer het LCD-scherm wordt gesloten of geopend en activeert de functie In-/uitschakelen via LCD. Als u bijvoorbeeld het beeldscherm van de computer sluit, wordt de computer in de sluimerstand gezet en afgesloten; als u het beeldscherm daarna weer opent, zal de computer automatisch opstarten en terugkeren naar de toepassing waarin u het laatst in werkte.

U kunt dit instellen via Energiebeheer. U opent Energiebeheer door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer.

Plaats geen magnetische voorwerpen in de buurt van de schakelaar; als u dit wel doet, wordt de computer automatisch in de sluimerstand gezet en uitgeschakeld, zelfs als de functie In-/uitschakelen via LCD is uitgeschakeld.

Rondleiding voor de R840

Voorkant met gesloten beeldscherm (R840)

De volgende afbeelding illustreert de voorkant van de computer met het beeldscherm gesloten.

Afbeelding 2-7 Voorkant van de computer met gesloten beeldscherm (R840)

1. DC IN-lampje
2. Lampje van geheugenmediasleuf
3. Aan/uit-lampje 6. Lampje voor draadloze communicatie
4. Acculampje 7. Lampje voor draadloos WAN/WiMAX
5. Lampje van vaste schijf/ optisch station/eSATA

DC IN-lampje Het DC IN-lampje brandt normaliter groen als de computer stroom krijgt via de netadapter. Als er problemen zijn met de uitgangsspanning van de adapter of met de stroomvoorziening van de computer, knippert dit lampje echter oranje.

	Aan/uit-lampje Het aan/uit-lampje brandt groen als de computer aanstaat. Als u de computer echter uitschakelt in de slaapstand, knippert dit lampje oranje (circa twee seconden aan, twee seconden uit) zowel terwijl het systeem wordt afgesloten als wanneer het uitgeschakeld blijft.
	Acculampje Het acculampje toont het ladingsniveau van de accu: groen betekent volledig opgeladen, oranje dat de accu wordt opgeladen en knipperend oranje dat de accu bijna leeg is.Raadpleeg hoofdstuk 5,Stroomvoorziening en spaarstanden, voor meer informatie over deze voorziening.
	Lampje van vaste schijf/optisch station/eSATA	Het lampje van de vaste schijf/het optische station/eSATA knippert groen wanneer de computer toegang heeft tot de ingebouwde vaste schijf, het optische station of een eSATA-apparaat.
	Lampje van geheugenmediasleuf	Hetlampje van de geheugenmediasleuf knippert groen wanneer de computer toegang tot de sleuf heeft.
	Lampje voor draadloze communicatie	Hetlampje voor draadloze communicatie brandt oranje wanneer de functies voor draadloos LAN zijn ingeschakeld.Sommige modellen beschikken over draadloze functies.
	Lampje voor draadloos WAN/WiMAX	Hetlampje voor draadloos WAN/WiMAX brandt blauw wanneer de functies voor draadloos WAN/WiMAX zijn ingeschakeld.Op sommige modellen brandt en knippert het lampje om de verbindingsstatus van de functie voor draadloos WAN/WiMAX aan te geven.Sommige modellen zijn voorzien van een functie voor draadloos WAN/WiMAX.

Linkerkant (R840)

De volgende afbeeldingen illustreren de linkerkant van de computer.

Afbeelding 2-8 Linkerkant van de computer (R840)

1. Gelijkstroomingang (19 V) 5. eSATA/USB-combinatiepoort
2. Luchtopeningen 6. Universal Serial Bus-poort (USB 2.0)
3. Poort voor externe RGB-monitor 7. Microfoonaansluiting
4. HDMI-uit-poort of DisplayPort* 8. Hoofdtelefoonaansluiting

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Gelijkstroomingang (19 V)

De netadapter wordt op deze ingang aangesloten om de computer van stroom te voorzien en om de interne accu's te laden. Let erop dat u alleen het type netadapter gebruikt dat bij de computer is geleverd ten tijde van de aankoop. Het gebruik van een verkeerde netadapter kan de computer beschadigen.

Luchtopeningen De luchtopeningen helpen oververhitting van de processor voorkomen.

U mag de luchtopeningen niet blokkeren. Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, in de koelopeningen komen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Poort voor externe RGB-monitor

Dit is een 15-pins analoge VGA-poort. Raadpleeg bijlage A voor informatie over de pintoewijzing van de poort voor een externe RGB-monitor.

Via deze poort kunt u een externe RGB-monitor op de computer aansluiten.

HDMI

HDMI-uit-poort Op de

HDMI-uit-poort kan een HDMI-kabel met een type A-stekker worden aangesloten.

Sommige modellen zijn uitgerust met een HDMI-uit-poort.

DisplayPort Aan de linkerzijde van de computer bevindt zich één DisplayPort die voldoet aan de V1.1a- standard. Sommige modellen zijn uitgerust met een DisplayPort.

eSATA/USB-combina- tiepoort

Eén eSATA/USB-combinatiepoort, die voldoet aan de USB 2.0-standaard, bevindt zich in de linkerkant van de computer. Deze poort heeft een eSATA-functie (External Serial ATA). De poort met het pictogram ♦ biedt de functie Slaapstand en laden.

Universal Serial Bus- poort (USB 2.0)

Eén USB-poort, die voldoet aan de USB 2.0- standard, bevindt zich in de linkerkant van de computer.

Microfoonaansluiting Op de 3,5-mm mini-microfoonaansluiting kan een drie-aderige miniplug voor niet-stereofonische microfooninvoer worden aangesloten.

Hoofdtelefoonaansluiting

Op de 3,5-mm mini-hoofdtelefoonaansluiting kan een stereohoofdtelefoon worden aangesloten.

Het ingebouwde geluidssysteem heeft interne luidsprekers en een microfoon en aansluitingsmogelijkheden voor een externe microfoon en hoofdtelefoon.

Rechterkant (R840)

De volgende afbeelding illustreert de rechterkant van de computer.

Afbeelding 2-9 Rechterkant van de computer (R840)

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

SC	Smart Card-sleuf In deze sleuf kunt u een Smart Card-apparaatplaatsen.Sommige modellen zijn uitgerust met een SmartCard-sleuf.
	Optisch station De computer is mogelijk geconfigureerd met eenDVD Super Multi-station met Double Layer-recorder.
	DVD-RAM-schijven van 2,6 GB en 5,2 GB kunnen niet worden gelezen ofbeschreven.
	ExpressCard-sleuf In deze sleuf kunt u een enkel ExpressCard/34-apparaat plaatsen.Sommige modellen zijn uitgerust met eenExpressCard-sleuf.
	Geheugenmediasleuf In deze sleuf kunt u een SDTM/SDHCTM/SDXCTM -geheugenkaart, mini SDTM /micro SDTM -kaart ofMultiMediaCard TM plaatsen. Raadpleeg de paragraaf Optionele apparaten in hoofdstuk 3,Basisbeginselen, voor meer informatie.
	Universal Serial Bus-poort (USB 2.0 of 3.0) Eén USB-poort, die voldoet aan de USB 2.0 of 3.0-standaard, bevindt zich aan de rechterkant van de computer.Het type USB-poort hangt af van het gekochte model. De blauwe poort is de USB 3.0-poort.De USB 2.0-poort is compatibel met de USB 2.0-standaard en is niet compatibel met USB 3.0-apparaten.De USB 3.0-poort is compatibel met de USB 3.0-standaard en is neerwaarts compatibel met USB 2.0-apparaten.
	LAN-aansluiting Via deze poort kunt u de computer op een LAN aansluiten. De adapter heeft ingebouwde ondersteuning voor Ethernet LAN (10 megabits per seconde, 10BASE-T), Fast Ethernet LAN (100 megabits per seconde, 100BASE-TX), of Gigabit Ethernet LAN (1000 megabits per seconde, 1000BASE-T). Raadpleeg hoofdstuk 3,Basisbeginselen, voor meer informatie.

Op de LAN-poort mogen alleen LAN-kabels worden aangesloten. Als u dit doet, kunnen schade of storingen optreden.
Koppel de LAN-kabel niet aan een voedingsbron. Als u dit doet, kunnen schade of storingen optreden.

Sleuf beveiligingsslot Aan deze sleuf kunt u een beveiligingskabel bevestigen waarmee u de computer aan een bureau of ander groot voorwerp kunt verankeren ter bescherming tegen diefstal.

Het is niet mogelijk om het gebruik van alle functies van alle USB-apparaten die beschikbaar zijn te bevestigen. Het is in dit verband van belang te weten dat sommige functies die verbonden zijn aan een bepaald apparaat, niet goed werken.

Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, terechtkomen in de geheugenmediasleuf, de ExpressCard-sleuf, de eSATA/USB-combinatiepoort of de USB -poort. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Achterkant (R840)

De volgende afbeelding illustreert de achterkant van de computer. Afbeelding 2-10 De achterkant van de computer (R840)

Accu-eenheid De oplaadbare lithium-ion accu-eenheid voorziet de computer van stroom wanneer de netadapter niet is aangesloten. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over het gebruik van de accu-eenheid.

Wettelijke voetnoot (gebruiksduur van de accu) Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over de gebruiksduur van de accu.

Onderkant (R840)

De volgende afbeelding illustreert de onderkant van de computer. Zorg ervoor dat het beeldscherm gesloten is voordat de computer wordt omgedraaid om schade te voorkomen.

Afbeelding 2-11 Onderkant van de computer (R840)

1. Accuvergrendeling 4. Ontgrendelingsschuif accuhouder
2. Dockingpoort* 5. Sleuf voor geheugenmodule
3. Accu-eenheid 6. Luchtopeningen

* Aanwezig op sommige modellen. De vormgeving van het product verschilt per model.

Accuvergrendeling Duw de accuvergrendeling opzij, zodat u de accu-eenheid gemakkelijk kunt verwijderen.

Dockingpoort Op deze poort kan een optionele TOSHIBA Hi-Speed Port Replicator II worden aangesloten zoals wordt beschreven in hoofdstuk 3, Basisbeginselen.

Sommige modellen zijn uitgerust met een dockingpoort.

Alleen de TOSHIBA Hi-Speed Port Replicator kan met deze computer worden gebruikt. Probeer niet een andere Port Replicator te gebruiken.
Zorg dat er geen voorwerpen in de dockingpoort terechtkomen. Een speld of soortgelijk voorwerp kan de schakelingen van de computer beschadigen.

Ontgrendelingsschuif accuhouder

Zet de accuvergrendeling in de ontgrendelde stand, zodat u de accu-eenheid kunt verwijderen. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over het verwijderen van de accu-eenheid.

Sleuf voor geheugen- module

In deze sleuven kunt u een extra geheugenmodule plaatsen, vervangen en verwijderen.

Er kunnen geheugenmodules van 1, 2, of 4 GB in de twee sleuven van de computer worden geïnstalleerd voor een systeemgeheugen van maximaal 8 GB. De daadwerkelijke hoeveelheid bruikbaar systeemgeheugen is minder dan de geïnstalleerde geheugenmodules. Raadpleeg de paragraaf Aanvullende geheugenmodule in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Luchtopeningen De luchtopeningen helpen oververhitting van de processor voorkomen.

U mag de luchtopeningen niet blokkeren. Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, in de koelopeningen komen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Verwijder het stof van het oppervlak van de luchtopeningen voorzichtig met een zachte doek.

Voorkant met geopend beeldscherm (R840)

In deze paragraaf wordt de computer met geopend beeldscherm beschreven. U opent het scherm door dit omhoog te klappen en in een comfortabele kijkhoek te plaatsen.

Afbeelding 2-12 De voorkant van de computer met geopend beeldscherm (R840)

1. Beeldscherm 10. Toetsenbord
2. Microfoon* 11. TOSHIBA-presentatieknop
3. Webcamlampje* 12. TOSHIBA-ecoknop
4. Webcam* 13. Touchpad
5. Bluetooth-antenne, draadloos LAN- 14. AccuPoint*
   antenne, draadloos WAN-antenne, WiMAX-antenne (niet afgebeeld)*
6. Schakelaar voor LCD-sensor (niet zichtbaar) 15. Aan/uit-knop voor touchpad
7. Luidsprekers 16. Touchpadbesturingsknoppen
8. Beeldschermscharnier 17. Sensor voor vingerafdrukken*
9. Aan/uit-knop 18. AccuPoint-besturingsknoppen*

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Beeldscherm LCD-scherm van 35.6 cm (14.0 inch) met 16

miljoen kleuren, geconfigureerd met de volgende resolutie:

HD+, 1600 pixels horizontaal x 900 pixels verticaal
HD, 1366 pixels horizontaal x 768 pixels verticaal

Denk eraan dat als de computer door de accu wordt gevoed, het scherm er niet zo helder uit zal zien als wanneer u een netadapter gebruikt. Dit verschil in helderheid dient om accu-energie te besparen wanneer de computer op de accu werkt.

Wettelijke voetnoot (LCD)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over het LCD-scherm.

Microfoon Met de ingebouwde microfoon kunt u geluid voor uw toepassing importeren en opnemen. Raadpleeg de paragraaf Geluidssysteem in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Webcamlampje Het webcamlampje brandt wanneer de webcam wordt gebruikt.

Webcam Een webcam is een apparaat waarmee u video kunt opnemen of foto's kunt maken met uw computer. U kunt deze camera gebruiken voor videochats of videoovergaderingen via een communicatieprogramma zoals Windows Live Messenger. Met de TOSHIBA- webcamtoepassing kunt u diverse video-effecten aan uw video of foto toevoegen. Hiermee kunt u video verzenden en chatten met videobeelden via internet met behulp van speciale toepassingen. Raadpleeg de online Help van de webcamtoepassing voor meer informatie.

Richt de webcam niet direct op de zon.
Raak de lens van de webcam niet aan en druk er niet op. Als u dat wel doet, kan de beeldkwaliteit afnemen. Gebruik een brillendoekje (lensdoekje) of andere zachte doek om de lens te reinigen als deze vuil wordt.
Als u opnamen maakt bij weinig licht, selecteert dan Nachtmodus voor heldere beelden met minder ruis.

Draadloos LAN-an- tenne Sommige computers in deze serie worden geleverd met een draadloos LAN-antenne.

Wettelijke voetnoot (draadloos LAN) Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over draadloos LAN.

Draadloos WAN-an- tenne Sommige computers in deze serie worden geleverd met een draadloos WAN-antenne.

WiMAX-antenne Sommige computers in deze serie worden geleverd met een WiMAX-antenne.

Bluetooth-antenne Sommige computers in deze serie zijn uitgerust met een Bluetooth-antenne.

LCD-sensorschake-laar

Deze schakelaar detecteert wanneer het LCD-scherm wordt gesloten of geopend en activeert de functie In-/uitschakelen via LCD. Als u bijvoorbeeld het beeldscherm van de computer sluit, wordt de computer in de sluimerstand gezet en afgesloten; als u het beeldscherm daarna weer opent, zal de computer automatisch opstarten en terugkeren naar de toepassing waarin u het laatst in werkte.

U kunt dit instellen via Energiebeheer. U opent Energiebeheer door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer.

Plaats geen magnetische voorwerpen in de buurt van de schakelaar; als u dit wel doet, wordt de computer automatisch in de sluimerstand gezet en uitgeschakeld, zelfs als de functie In-/uitschakelen via LCD is uitgeschakeld.

Stereoluidsprekers Via de luidsprekers kunt u het geluid horen dat door uw software wordt gegenereerd, en de geluidssignalen die door het systeem worden gegenereerd, bijvoorbeeld als de accu bijna leeg is.

Beeldschermschar- nieren De beeldschermscharnieren zorgen dat het scherm in de gewenste stand blijft staan

Aan/uit-knop Druk op de aan/uit-knop om de computer in en uit te schakelen.

Toetsenbord Het interne toetsenbord bevat geïntegreerde cijfertoetsen, speciale geïntegreerde cursorbesturingstoetsen en de toetsen en

Raadpleeg de paragraaf Het toetsenbord in hoofdstuk 3, Basisbeginselen, voor meer informatie.

TOSHIBA-presentatie-knop De knop TOSHIBA-presentatie heeft dezelfde functie als de knop Beeldscherm aansluiten in het Mobiliteitscentrum.

Ecoknop Druk op deze knop om het TOSHIBA- ecohulpprogramma te starten. Het TOSHIBA- ecohulpprogramma kan alleen worden gebruikt in Windows® 7.

Touchpad Met het touchpad in de polssteun kunt u de beweging van de schermaanwijzer aansturen. Raadpleeg de paragraaf Het touchpad gebruiken in hoofdstuk 3, Basisbeginselen, voor meer informatie.

AccuPoint Met dit aanwijsapparaat, dat zich in het midden van het toetsenbord bevindt, kunt u de schermaanwijzer besturen. Raadpleeg de paragraaf De AccuPoint gebruiken in hoofdstuk 3, Basisbeginselen. Sommige modellen zijn uitgerust met een AccuPoint.

Aan/uit-knop voor touchpad Druk op deze knop om de touchpadfunctie in of uit te schakelen.

Touchpadbesturings-knoppen Met de besturingsknoppen onder het touchpad kunt u menuopties selecteren en bewerkingen uitvoeren op tekst en afbeeldingen die u met de schermaanwijzer hebt geselecteerd.

Sensor voor vingerafdrukken Met deze sensor kunt u een vingerafdruk invoeren en laten herkennen. Voor meer informatie over de vingerafdruksensor raadpleegt u hoofdstuk 3, De sensor voor vingerafdrukken gebruiken. Sommige modellen zijn voorzien van een sensor voor vingerafdrukken.

AccuPoint-besturingsknoppen Met de besturingsknoppen onder het toetsenbord kunt u menuopties selecteren of bewerkingen uitvoeren op tekst en afbeeldingen die u met de schermaanwijzer hebt geselecteerd. Raadpleeg de paragraaf De AccuPoint gebruiken in hoofdstuk 3, Basisbeginselen. Sommige modellen zijn uitgerust met AccuPoint-besturingsknoppen.

Rondleiding voor de R830

Voorkant met gesloten beeldscherm (R830)

De volgende afbeelding illustreert de voorkant van de computer met het beeldscherm gesloten.

Afbeelding 2-13 Voorkant van de computer met gesloten beeldscherm (R830)

1. DC IN-lampje 5. Lampje van geheugenmediasleuf
2. Aan/uit-lampje 6. Lampje voor draadloze communicatie
3. Acculampje 7. Lampje voor draadloos WAN/WiMAX
4. Lampje van vaste schijf/ optisch station/eSATA

DC IN-lampje Het DC IN-lampje brandt normaliter groen als de computer stroom krijgt via de netadapter. Als er problemen zijn met de uitgangsspanning van de adapter of met de stroomvoorziening van de computer, knippert dit lampje echter oranje.

Aan/uit-lampje Het aan/uit-lampje brandt groen als de computer aanstaat. Als u de computer echter uitschakelt in de slaapstand, knippert dit lampje oranje (circa twee seconden aan, twee seconden uit) zowel terwijl het systeem wordt afgesloten als wanneer het uitgeschakeld blijft.

Acculampje Het acculampje toont het ladingsniveau van de accu: groen betekent volledig opgeladen, oranje dat de accu wordt opgeladen en knipperend oranje dat de accu bijna leeg is. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over deze voorziening.

Lampje van vaste schijf/optisch station/eSATA Het lampje van de vaste schijf/het optische station/eSATA knippert groen wanneer de computer toegang heeft tot de ingebouwde vaste schijf, het optische station of een eSATA-apparaat.

Lampje van geheu-genmediasleuf Het lampje van de geheugenmediasleuf knippert groen wanneer de computer toegang tot de sleuf heeft.

Lampje voor draad-loze communicatie

Het lampje voor draadloze communicatie brandt oranje wanneer de functies voor draadloos LAN zijn ingeschakeld.

Sommige modellen beschikken over draadloze functies.

Lampje voor draad-loos WAN/WiMAX

Het lampje voor draadloos WAN/WiMAX brandt blauw wanneer de functies voor draadloos WAN/WiMAX zijn ingeschakeld.

Op sommige modellen brandt en knippert het lampje om de verbindingsstatus van de functie voor draadloos WAN/WiMAX aan te geven.

Sommige modellen zijn voorzien van een functie voor draadloos WAN/WiMAX.

Linkerkant (R830)

De volgende afbeeldingen illustreren de linkerkant van de computer.

Afbeelding 2-14 Linkerkant van de computer (R830)

1. Gelijkstroomingang (19 V) 4. eSATA/USB-combinatiepoort
2. Luchtopeningen 5. Universal Serial Bus-poort (USB 2.0)
3. Poort voor externe RGB-monitor 6. HDMI-uit-poort

* Aanwezig op sommige modellen. De vormgeving van het product verschilt per model.

Gelijkstroomingang (19 V)

De netadapter wordt op deze ingang aangesloten om de computer van stroom te voorzien en om de interne accu's te laden. Let erop dat u alleen het type netadapter gebruikt dat bij de computer is geleverd ten tijde van de aankoop. Het gebruik van een verkeerde netadapter kan de computer beschadigen.

Luchtopeningen De luchtopeningen helpen oververhitting van de processor voorkomen.

U mag de luchtopeningen niet blokkeren. Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, in de koelopeningen komen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Poort voor externe RGB-monitor

Dit is een 15-pins analoge VGA-poort.

Raadpleeg bijlage A voor informatie over de pintoewijzing van de poort voor een externe RGB-monitor.

Via deze poort kunt u een externe RGB-monitor op de computer aansluiten.

eSATA/

eSATA/USB-combina- tiepoort

Eén eSATA/USB-combinatiepoort, die voldoet aan de USB 2.0-standaard, bevindt zich in de linkerkant van de computer. Deze poort heeft een eSATA-functie (External Serial ATA). De poort met het pictogram ♦ biedt de functie Slaapstand en laden.

Universal Serial Bus- poort (USB 2.0)

Eén USB-poort, die voldoet aan de USB 2.0-standaard, bevindt zich in de linkerkant van de computer.

HDMI

HDMI-uit-poort Op de HDMI-uit-poort kan een HDMI-kabel met een type A-stekker worden aangesloten.

Rechterkant (R830)

De volgende afbeelding illustreert de rechterkant van de computer.

Afbeelding 2-15 Rechterkant van de computer (R830)

1. Geheugenmediasleuf 6. LAN-aansluiting
2. Optisch station* 7. Sleuf beveiligingsslot
3. Hoofdtelefoonaansluiting 8. ExpressCard-sleuf of Smart Card-sleuf*
4. Microfoonaansluiting
5. Universal Serial Bus-poort (USB 2.0 of 3.0)

* Aanwezig op sommige modellen. De vormgeving van het product verschilt per model.

Geheugenmediasleuf In deze sleuf kunt u een SD™/SDHC™/SDXC™-geheugenkaart, miniSD™/microSD™-kaart of MultiMediaCard™ plaatsen. Raadpleeg de paragraaf Optionele apparaten in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Optisch station De computer is mogelijk geconfigureerd met een DVD Super Multi-station met Double Layer-recorder.

DVD-RAM-schijven van 2,6 GB en 5,2 GB kunnen niet worden gelezen of beschreven.

Hoofdtelefoonaansluiting Op de 3,5-mm mini-hoofdtelefoonaansluiting kan een stereohoofdtelefoon worden aangesloten.

Microfoonaansluiting Op de 3,5-mm mini-microfoonaansluiting kan een drie-aderige miniplug voor niet-stereofonische microfooninvoer worden aangesloten.

Het ingebouwde geluidssysteem heeft interne luidsprekers en een microfoon en aansluitingsmogelijkheden voor een externe microfoon en hoofdtelefoon.

Eén USB-poort, die voldoet aan de USB 2.0 of 3.0-standaard, bevindt zich aan de rechterkant van de computer.

Het type USB-poort hangt af van het gekochte model. De blauwe poort is de USB 3.0-poort.

De USB 2.0-poort is compatibel met de USB 2.0-standaard en is niet compatibel met USB 3.0-apparaten.

De USB 3.0-poort is compatibel met de USB 3.0-standaard en is neerwaarts compatibel met USB 2.0-apparaten.

LAN-aansluiting Via deze poort kunt u de computer op een LAN aansluiten. De adapter heeft ingebouwde ondersteuning voor Ethernet LAN (10 megabits per seconde, 10BASE-T), Fast Ethernet LAN (100 megabits per seconde, 100BASE-TX), of Gigabit Ethernet LAN (1000 megabits per seconde, 1000BASE-T). Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie.

Op de LAN-poort mogen alleen LAN-kabels worden aangesloten. Als u dit doet, kunnen schade of storingen optreden.

Koppel de LAN-kabel niet aan een voedingsbron. Als u dit doet, kunnen schade of storingen optreden.

Sleuf beveiligingsslot Aan deze sleuf kunt u een beveiligingskabel bevestigen waarmee u de computer aan een bureau of ander groot voorwerp kunt verankeren ter bescherming tegen diefstal.

ExpressCard-sleuf In deze sleuf kunt u een enkel ExpressCard/54-apparaat plaatsen.

Sommige modellen zijn uitgerust met een ExpressCard-sleuf.

Smart Card-sleuf In deze sleuf kunt u een Smart Card-apparaat plaatsen.

Sommige modellen zijn uitgerust met een Smart Card-sleuf.

Het is niet mogelijk om het gebruik van alle functies van alle USB-apparaten die beschikbaar zijn te bevestigen. Het is in dit verband van

belang te weten dat sommige functies die verbonden zijn aan een bepaald apparaat, niet goed werken.

Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, terechtkomen in de geheugenmediasleuf, de ExpressCard-sleuf, de eSATA/USB-combinatiepoort of de USB -poort. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Achterkant (R830)

De volgende afbeelding illustreert de achterkant van de computer.

Afbeelding 2-16 De achterkant van de computer (R830)

Accu-eenheid De oplaadbare lithium-ion accu-eenheid voorziet de computer van stroom wanneer de netadapter niet is aangesloten. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over het gebruik van de accu-eenheid.

Wettelijke voetnoot (gebruiksduur van de accu)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over de gebruiksduur van de accu.

Onderkant (R830)

De volgende afbeelding illustreert de onderkant van de computer. Zorg ervoor dat het beeldscherm gesloten is voordat de computer wordt omgedraaid om schade te voorkomen.

Afbeelding 2-17 Onderkant van de computer (R830)

1. Accuvergrendeling 4. Ontgrendelingsschuif accuhouder
2. Dockingpoort* 5. Sleuf voor geheugenmodule
3. Accu-eenheid 6. Luchtopeningen

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Accuvergrendeling Duw de accuvergrendeling opzij, zodat u de accu-eenheid gemakkelijk kunt verwijderen.

Dockingpoort Op deze poort kan een optionele TOSHIBA Hi-Speed Port Replicator II worden aangesloten zoals wordt beschreven in hoofdstuk 3, Basisbeginselen. Sommige modellen zijn uitgerust met een dockingpoort.

Alleen de TOSHIBA Hi-Speed Port Replicator kan met deze computer worden gebruikt. Probeer niet een andere Port Replicator te gebruiken.
Zorg dat er geen voorwerpen in de dockingpoort terechtkomen. Een speld of soortgelijk voorwerp kan de schakelingen van de computer beschadigen.

Ontgrendelingsschuif accuhouder

Zet de accuvergrendeling in de ontgrendelde stand, zodat u de accu-eenheid kunt verwijderen. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie over het verwijderen van de accu-eenheid.

Sleuf voor geheugen- module

In deze sleuven kunt u een extra geheugenmodule plaatsen, vervangen en verwijderen.

Er kunnen geheugenmodules van 1, 2, of 4 GB in de twee sleuven van de computer worden geïnstalleerd voor een systeemgeheugen van maximaal 8 GB. De daadwerkelijke hoeveelheid bruikbaar systeemgeheugen is minder dan de geïnstalleerde geheugenmodules.

Raadpleeg de paragraaf Aanvullende geheugenmodule in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Luchtopeningen De luchtopeningen helpen oververhitting van de processor voorkomen.

U mag de luchtopeningen niet blokkeren. Zorg ervoor dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips, in de koelopeningen komen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Verwijder het stof van het oppervlak van de luchtopeningen voorzichtig met een zachte doek.

Voorkant met geopend beeldscherm (R830)

In deze paragraaf wordt de computer met geopend beeldscherm beschreven. U opent het scherm door dit omhoog te klappen en in een comfortabele kijkhoek te plaatsen.

Afbeelding 2-18 De voorkant van de computer met geopend beeldscherm (R830)

1. Beeldscherm 10. Aan/uit-knop voor touchpad
2. Webcam* 11. Sensor voor vingerafdrukken*
3. Webcamlampje* 12. Touchpadbesturingsknoppen
4. Bluetooth-antenne, draadloos LAN- 13. Touchpad antenne, draadloos WAN-antenne, WiMAX-antenne (niet afgebeeld)*
5. Stereoluidspreker 14. Toetsenbord
6. Beeldschermscharnier 15. Beeldschermscharnier
7. TOSHIBA-presentatieknop 16. Aan/uit-knop
8. TOSHIBA-ecoknop 17. Schakelaar voor LCD-sensor (niet zichtbaar)
9. Microfoon 18. Stereoluidspreker

* Aanwezig op sommige modellen.

De vormgeving van het product verschilt per model.

Beeldscherm LCD-scherm van 33.8 cm (13.3 inch) met 16

miljoen kleuren, geconfigureerd met de volgende resolutie:

HD, 1366 pixels horizontaal x 768 pixels verticaal

Denk eraan dat als de computer door de accu wordt gevoed, het scherm er niet zo helder uit zal zien als wanneer u een netadapter gebruikt. Dit verschil in helderheid dient om accu-energie te besparen wanneer de computer op de accu werkt.

Wettelijke voetnoot (LCD)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over het LCD-scherm.

Webcamlampje Het webcamlampje brandt wanneer de webcam wordt gebruikt.

Webcam Een webcam is een apparaat waarmee u video

kunt opnemen of foto's kunt maken met uw computer. U kunt deze camera gebruiken voor videochats of videovergaderingen via een communicatieprogramma zoals Windows Live Messenger. Met de TOSHIBA-webcamtoepassing kunt u diverse video-effecten aan uw video of foto toevoegen.

Hiermee kunt u video verzenden en chatten met videobeelden via internet met behulp van speciale toepassingen.

Raadpleeg de online Help van de webcamtoepassing voor meer informatie.

Richt de webcam niet direct op de zon.
Raak de lens van de webcam niet aan en druk er niet op. Als u dat wel doet, kan de beeldkwaliteit afnemen. Gebruik een brillendoekje (lensdoekje) of andere zachte doek om de lens te reinigen als deze vuil wordt.
Als u opnamen maakt bij weinig licht, selecteert dan Nachtmodus voor heldere beelden met minder ruis.

Draadloos LAN-an-tenne

Sommige computers in deze serie worden geleverd met een draadloos LAN-antenne.

Wettelijke voetnoot (draadloos LAN)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over draadloos LAN.

Draadloos WAN-an-tenne

Sommige computers in deze serie worden geleverd met een draadloos WAN-antenne.

WiMAX-antenne Sommige computers in deze serie worden geleverd met een WiMAX-antenne.

Bluetooth-antenne Sommige computers in deze serie zijn uitgerust met een Bluetooth-antenne.

Stereoluidsprekers Via de luidsprekers kunt u het geluid horen dat door uw software wordt gegenereerd, en de geluidssignalen die door het systeem worden gegenereerd, bijvoorbeeld als de accu bijna leeg is.

Beeldschermschar- nieren De beeldschermscharnieren zorgen dat het scherm in de gewenste stand blijft staan

TOSHIBA-presentatie-knop De knop TOSHIBA-presentatie heeft dezelfde functie als de knop Beeldscherm aansluiten in het Mobiliteitscentrum.

Ecoknop Druk op deze knop om het TOSHIBA- ecohulpprogramma te starten. Het TOSHIBA- ecohulpprogramma kan alleen worden gebruikt in Windows® 7.

Microfoon Met de ingebouwde microfoon kunt u geluid voor uw toepassing importeren en opnemen. Raadpleeg de paragraaf Geluidssysteem in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Aan/uit-knop voor touchpad Druk op deze knop om de touchpadfunctie in of uit te schakelen.

Touchpadbesturings-knoppen Met de besturingsknoppen onder het touchpad kunt u menuopties selecteren en bewerkingen uitvoeren op tekst en afbeeldingen die u met de schermaanwijzer hebt geselecteerd.

Touchpad Met het touchpad in de polssteun kunt u de beweging van de schermaanwijzer aansturen. Raadpleeg de paragraaf Het touchpad gebruiken in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Sensor voor vingerafdrukken Met deze sensor kunt u een vingerafdruk invoeren en laten herkennen. Voor meer informatie over de vingerafdruksensor raadpleegt u hoofdstuk 3, De sensor voor vingerafdrukken gebruiken. Sommige modellen zijn voorzien van een sensor voor vingerafdrukken.

Toetsenbord Het interne toetsenbord bevat geïntegreerde cijfertoetsen, speciale geïntegreerde cursorbesturingstoetsen en de toetsen en .

Raadpleeg de paragraaf Het toetsenbord in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Aan/uit-knop Druk op de aan/uit-knop om de computer in en uit te schakelen.

LCD-sensorschake- laar

Deze schakelaar detecteert wanneer het LCD-scherm wordt gesloten of geopend en activeert de functie In-/uitschakelen via LCD. Als u bijvoorbeeld het beeldscherm van de computer sluit, wordt de computer in de sluimerstand gezet en afgesloten; als u het beeldscherm daarna weer opent, zal de computer automatisch opstarten en terugkeren naar de toepassing waarin u het laatst in werkte.

U kunt dit instellen via Energiebeheer. U opent Energiebeheer door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer.

Plaats geen magnetische voorwerpen in de buurt van de schakelaar; als u dit wel doet, wordt de computer automatisch in de sluimerstand gezet en uitgeschakeld, zelfs als de functie In-/uitschakelen via LCD is uitgeschakeld.

Interne hardwareonderdelen

In dit gedeelte worden de interne hardwareonderdelen van de computer beschreven.

De werkelijke specificaties hangen af van het gekochte model.

CPU Het type processor hangt af van het model.

Als u wilt controlleren welk type processor uw model bevat, opent u TOSHIBA PC-diagnoseprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> PC-diagnoseprogramma.

Wettelijke voetnoot (CPU)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over de CPU.

Vaste schijf of solid-state drive

De grootte van de vaste schijf is afhankelijk van het model.

Als u wilt controlleren welk type vaste schijf/solid-state drive uw model bevat, opent u TOSHIBA PC-diagnoseprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> PC-diagnoseprogramma.

Houd er rekening mee dat een deel van de ruimte op de vaste schijf wordt gebruikt voor beheerdoeleinden.

In deze handleiding verwijst de term 'vaste schijf' ook naar de SSD, tenzij anders wordt aangegeven.
■ SSD is een opslagmedium met een hoge capaciteit dat solid-state geheugen gebruikt in plaats van een magnetische schijf, zoals een vaste schijf.

In bepaalde ongebruikelijke omstandigheden wanneer de SSD langere tijd niet wordt gebruikt en/of wordt blootgesteld aan hoge temperaturen, kunnen er fouten met betrekking tot het bewaren van gegevens optreden.

Wettelijke voetnoot (capaciteit van vaste schijf)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over de capaciteit van de vaste schijf.

RTC-batterij Het apparaat heeft een interne batterij voor de interne RTC (Real Time Clock) en kalender.

Video-RAM Het geheugen in de grafische kaart van een computer, dat wordt gebruikt om het beeld op te slaan dat wordt weergegeven op een bitmapscherm. De beschikbare hoeveelheid video-RAM is afhankelijk van het systeemgeheugen van de computer. Start -> Configuratiescherm -> Vormgeving en persoonlijke instellingen -> Beeldscherm -> Resolutie aanpassen. U kunt de hoeveelheid video-RAM controlleren door te klikken op de knop Geavanceerde instellingen in het venster Schermresolutie.

Wettelijke voetnoot (geheugen (hoofdsysteem))

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over het geheugen (hoofdsysteem).

Beeldschermcontroller

De beeldschermcontroller zet software-opdrachten om in hardware-opdrachten die bepaalde elementen op het scherm in- of uitschakelen.

De schermcontroller bestuurt tevens de videomodus, die de schermresolutie en het maximum aantal kleuren dat per keer op het beeldscherm kan worden weergegeven bepaalt op basis van industriestandaardregels. Software die voor een bepaalde videomodus is geschreven, kan worden gebruikt op elke computer die deze modus ondersteunt.

Aangezien het beeldscherm een hoge resolutie heeft, kunnen regels worden afgebroken wanneer beelden in de tekstmodus en schermvullend worden weergegeven.

Grafische controller De grafische controller maximaliseert de prestaties van het beeldscherm.

Wettelijke voetnoot (Graphics Processing Unit of GPU)

Raadpleeg het gedeelte met wettelijke voetnoten in bijlage C voor meer informatie over de GPU (Graphics Processing Unit).

Energiebesparingstechnologie voor beeldschermen van Intel® (R850 en R840)

Het model met een Intel GPU beschikt mogelijk over de energiebesparingstechnologie voor beeldschermen die het stroomverbruik van de computer kan verminderen door het beeldcontrast op het interne LCD-scherm te optimaliseren.

Deze functie kan worden gebruikt als de computer:

wordt gebruikt in de accumodus
■ alleen het interne LCD-scherm gebruikt

De energiebesparingstechnologie voor beeldschermen is standaard uitgeschakeld. Schakel deze functie in als u de gebruiksduur van de accu van de computer wilt verlengen.

De energiebesparingstechnologie voor beeldschermen kan worden ingeschakeld via het regelpaneel Intel® Graphics and Media.

Dit regelpaneel is toegankelijk op een van de volgende manieren:

Klik op Start -> Configuratiescherm. Selecteer Grote pictogrammen of Kleine pictogrammen bij Weergeven op en klik daarna op Intel(R) Graphics and Media.
Klik met de rechtermuisknop op het bureaublad en klik op Graphics Properties... (Grafische eigenschappen).

In dit venster:

1. Klik op Power (Voeding).
2. Selecteer On battery (Op accu) in de vervolgkeuzelijst in Power Source (Voedingsbron).
3. Schakel het selectievakje Display Power Saving Technology (Energiebesparingstechnologie voor beeldschermen) in als dit niet is ingeschakeld.
4. Verplaats de schuifregelaar van Maximum Quality naar een andere positie.
5. Klik op OK.

Als u deze functie onder de bovengenoemde voorwaarden wilt uitschakelen, past u de instelling aan in de richting van Maximum Quality.

Energiebesparingstechnologie voor beeldschermen van Intel® (R830)

Het model met een Intel GPU beschikt mogelijk over de energiebesparingstechnologie voor beeldschermen die het stroomverbruik van de computer kan verminderen door het beeldcontrast op het interne LCD-scherm te optimaliseren.

Deze functie kan worden gebruikt als de computer:

wordt gebruikt in de accumodus
■ alleen het interne LCD-scherm gebruikt

De energiebesparingstechnologie voor beeldschermen is standaard ingeschakeld. U kunt deze functie desgewenst uitschakelen.

U kunt de functie voor energiebesparingstechnologie voor beeldschermen uitschakelen in het regelpaneel Intel® Graphics and Media.

Dit regelpaneel is toegankelijk op een van de volgende manieren:

Klik op Start -> Configuratiescherm. Selecteer Grote pictogrammen of Kleine pictogrammen bij Weergeven op en klik daarna op Intel(R) Graphics and Media.
Klik met de rechtermuisknop op het bureaublad en klik op Graphics Properties... (Grafische eigenschappen).

In dit venster:

1. Klik op Power (Voeding).
2. Selecteer On battery (Op accu) in de vervolgkeuzelijst in Power Source (Voedingsbron).
3. Schakel het selectievakje Display Power Saving Technology (Energiebesparingstechnologie voor beeldschermen) uit.

4. Klik op OK.

Als u deze functie onder de bovengenoemde voorwaarden wilt inschakelen, schakelt u het selectievakje Display Power Saving Technology in.

AMD® Vari-Bright™

Een model met een AMD-GPU beschikt mogelijk over de functie AMD® Vari-Bright™ die het stroomverbruik van de computer kan verminderen door het beeldcontrast op het interne LCD-scherm te optimaliseren.

Deze functie kan worden gebruikt als de computer:

■ wordt gebruikt in de accumodus
■ alleen het interne LCD-scherm gebruikt

De Vari-Bright™-functie is standaard ingeschakeld. Schakel deze functie in als u de gebruiksduur van de accu van de computer wilt verlengen.

U kunt de Vari-Bright-functie inschakelen in het Catalyst Control Center.

U opent dit programma via

Start -> Alle programma's -> Catalyst Control Center -> CCC

In dit Control Center

1. selecteert u Power (Voeding) en selecteer daarna PowerPlay™.
2. Schakel het selectievakje Enable Vari-Bright™ in.
3. Klik op OK.

Als u deze functie onder de bovengenoemde voorwaarden wilt inschakelen, schakelt u het selectievakje Enable Vari-Bright™ uit.

Hoofdstuk 3

Basisbeginselen

In dit hoofdstuk worden de basisbeginselen van computergebruik beschreven en wordt toegelicht welke voorzorgsmaatregelen u daarbij dient te treffen.

TOSHIBA Dubbel aanwijsapparaat

Sommige modellen zijn uitgerust met een dubbel aanwijssysteem: een touchpad en een AccuPoint-aanwijzer.

Het touchpad gebruiken

Als u het touchpad wilt gebruiken, dient u uw vingertop op het touchpad te plaatsen en deze in de richting te bewegen waarin u de schermaanwijzer wilt verplaatsen.

Afbeelding 3-1 Touchpad en touchpadbesturingsknoppen (R850)

1. AccuPoint* 4. Sensor voor vingerafdrukken*
2. AccuPoint-besturingsknoppen* 5. Touchpadbesturingsknoppen
3. Touchpad 6. Aan/uit-knop voor touchpad
   * Aanwezig op sommige modellen.

Druk op de aan/uit-knop voor het touchpad om de touchpadfunctie in of uit te schakelen.

De twee knoppen onder het touchpad worden op dezelfde manier gebruikt als de knoppen op een standaardmuis. Druk op de linkerknop om een menuoptie te selecteren of om tekst of afbeeldingen te bewerken die u met de aanwijzer hebt geselecteerd. Druk op de rechterknop om een menu of andere functie weer te geven, afhankelijk van de gebruikte software.

De AccuPoint gebruiken

U gebruikt de AccuPoint door deze met uw vingertop in de richting te duwen waarin u de schermaanwijzer wilt verplaatsen.

De twee knoppen boven het touchpad werken in combinatie met de AccuPoint op dezelfde manier als bij gebruik met het touchpad. Raadpleeg de paragraaf Het touchpad gebruiken voor meer informatie.

Sommige modellen zijn uitgerust met een interne AccuPoint.

Voorzorgsmaatregelen bij AccuPoint-gebruik

Bepaalde omstandigheden kunnen van invloed zijn op de aanwijzer wanneer u de AccuPoint gebruikt. De aanwijzer kan bijvoorbeeld tegengesteld aan de AccuPoint-bediening werken of er kan een foutbericht worden weergegeven als

u de AccuPoint aanraakt tijdens het opstarten;
u tijdens het opstarten constante, zachte druk op de AccuPoint uitoefent;
er een plotselinge temperatuurverandering plaatsvindt;
er harde druk op de AccuPoint wordt uitgeoefend.

Als een foutbericht verschijnt, start u de computer opnieuw op. Ziet u geen foutbericht, dan wacht u even tot de aanwijzer stilstaat, waarna u weer verder gaat.

Het kapje vervangen

Het AccuPoint-kapje is onderhevig aan slijtage en dient na langdurig gebruik te worden vervangen. Bij sommige modellen wordt een reservekapje voor de AccuPoint meegeleverd.

1. Pak het AccuPoint-kapje stevig vast en trek het kapje recht omhoog om het te verwijderen.

Afbeelding 3-2 Het AccuPoint-kapje verwijderen (R850)

1. Plaats een nieuw kapje op de pin en druk het vast.

De pin is vierkant; zorg dus dat het gat zich recht boven de pin bevindt.

Het toetsenbord

Het toetsenbord van de computer is compatibel met een uitgebreid toetsenbord met 104/105 toetsen. Door bepaalde toetsen tegelijkertijd in te drukken kunnen alle uitgebreide functies van dit toetsenbord op de computer worden uitgevoerd.

Het aantal toetsen op uw toetsenbord is afhankelijk van de toetsenbordindeling waarmee uw computer is geconfigureerd. Er zijn toetsenborden voor verschillende talen beschikbaar.

Er zijn zes soorten toetsenbordtoetsen: typemachinetoetsen, functietoetsen, zogenoemde 'softkeys', sneltoetsen, speciale Windows-toetsen en geïntegreerde numerieke toetsen.

Verwijder nooit de toetsen van het toetsenbord. Dit kan schade veroorzaken aan de onderdelen onder de toetsen.

Toetsenbordlampjes

In de volgende afbeeldingen ziet u waar de lampjes van de geïntegreerde numerieke toetsen en het CAPS LOCK-lampje zich bevinden. Deze geven het volgende aan:

Wanneer het CAPS LOCK-lampje brandt, zal het toetsenbord hoofdletters produceren.

Afbeelding 3-3 CAPS LOCK-lampje (R830)

1. CAPS LOCK-lampje

CAPS LOCK Dit lampje brandt groen als de hoofdlettervergrendeling is ingeschakeld voor lettertoetsen.

Functietoetsen: F1 ... F12

De functietoetsen (niet te verwarren met de speciale toets FN) zijn twaalf toetsen op de bovenste rij van het toetsenbord. Deze toetsen werken anders dan de andere toetsen.

F1 tot en met F12 worden functietoetsen genoemd omdat ze geprogrammeerde functies uitvoeren als ze worden ingedrukt. In combinatie met de toets FN voeren toetsen die gemarkeerd zijn met een pictogram speciale functies uit op de computer.

Softkeys: FN-toetscombinaties

De toets FN (functie) vormt in combinatie met andere toetsen 'softkeys'. Softkeys zijn toetscombinaties die specifieke voorzieningen activeren, uitschakelen of configureren.

Let erop dat bepaalde software de werking van de softkeys kan uitschakelen of beïnvloeden, en dat de instellingen van de softkeys niet worden hersteld als de computer uit de slaapstand wordt gehaald.

Het toetsenbord van deze computer is zodanig ontworpen dat het voorziet in alle functies van het uitgebreide toetsenbord met 104 toetsen.

Aangezien dit toetsenbord kleiner is en minder toetsen heeft, moet een aantal van de functies van het uitgebreide toetsenbord worden gesimuleerd door middel van toetscombinaties.

De toets FN kan worden gecombineerd met de volgende toetsen om zo functies te simuleren die overeenkomen met die van de toetsen op een uitgebreid toetsenbord met 104/105 toetsen die niet op het toetsenbord van deze computer aanwezig zijn.

Druk op FN + F10 of FN + F11 om de geïntegreerde numerieke toetsen te activeren. De toetsen met grijze marking op de onderrand worden hierdoor cijfertoetsen (FN + F11) of cursorbesturingstoetsen (FN + F10).
Druk op FN + F12 (ScrLock) om de cursor vast te zetten op een bepaalde regel. Bij het opstarten is deze functie standaard uitgeschakeld.
Druk op FN + ENTER om de ENTER-toets op het numerieke toetsenblok van het uitgebreide toetsenbord te emuleren.

Sommige modellen zijn voorzien van deze functie.

Sneltoetsfuncties

Met de sneltoetsfuncties kunt u bepaalde functies van de computer in- of uitschakelen. De sneltoetsfuncties kunnen worden uitgevoerd met behulp van de sneltoetskaarten of door op de bijbehorende sneltoetsen te drukken (drukken op FN + een functietoets of de toets ESC).

Sneltoetskaarten

De sneltoetskaarten zijn gewoonlijk niet zichtbaar. Ze verschijnen wanneer u op de FN-toets drukt.

De sneltoetskaarten gebruiken:

1. Druk op de FN-toets en houd de toets ingedrukt. De TOSHIBA-flashkaarten verschijnen bovenaan in het scherm.

2. Selecteer de gewenste optie.

De geselecteerde kaart wordt op volledige grootte weergegeven met eronder de beschikbare opties. Alle andere kaarten worden weer verborgen.

1. Klik op de gewenste optie.

Een sneltoetskaart gebruiken met een sneltoets:

1. Druk op de FN-toets en houd de toets ingedrukt.

2. Druk op de sneltoets voor de gewenste functie. De desbetreffende sneltoetskaart verschijnt bovenaan in het scherm met eronder de beschikbare opties.

3. U rouleert door de weergegeven opties door FN ingedrukt te houden en meerdere malen op de sneltoets te drukken. Laat de FN-toets los zodra de gewenste optie is geselecteerd.

Raadpleeg het Help-bestand voor TOSHIBA-flashkaarten voor meer informatie.

U opent deze Help door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Flashkaarten - Help.

Sneltoetsen

In dit gedeelte worden de functies beschreven die aan de sneltoetsen zijn gekoppeld.

Dempen

Druk op FN + ESC om het volume in en uit te schakelen.

Vergrendelen

Druk op FN+ F1 om de vergrendelmodus van de computer in te schakelen. U kunt uw bureaublad alleen herstellen door u opnieuw aan te melden.

Energiebeheerschema

Druk op FN + F2 om de instellingen voor energiebeheer te wijzigen.

Slaapstand

Druk op FN + F3 om over te schakelen naar de slaapstand.

■ Sluimerstand Druk op FN + F4 om over te schakelen naar de sluimerstand.
■ Uitvoer Druk op FN + F5 om het actieve beeldscherm te wijzigen.

Als u twee beeldschermen tegelijk wilt gebruiken, moet u de resolutie van het interne beeldscherm instellen op dezelfde resolutie als die van het externe scherm.

■ Helderheid verlagen Druk op FN + F6 om de helderheid van het computerscherm stapsgewijs te verlagen.
■ Helderheid verhogen Druk op FN + F7 om de helderheid van het computerscherm stapsgewijs te verhogen.
Draadloos Druk op FN + F8 om te schakelen tussen actieve draadloze apparaten.

Als er geen apparaat voor draadloze communicatie is geïnstalleerd, wordt er geen dialoogvenster weergegeven.

■ Touchpad Druk op FN + F9 om de touchpadfunctie in of uit te schakelen.
Zoom Druk op FN + spatiebalk om de schermresolutie te wijzigen.

■ Optisch station Druk op FN + TAB om de schijflade uit te werpen.

■ Verkleinen Als u op FN + 1 drukt, worden pictogrammen op het bureaublad of de tekengrootte binnen een van de ondersteunde toepassingsvensters verkleind.

Vergroten Als u op FN + 2 drukt, worden pictogrammen op het bureaublad of de tekengrootte binnen een van de ondersteunde toepassingsvensters vergroot.

Volume verlagen Druk op FN + 3 om het volume stapsgewijs te verlagen.

Volume verhogen Druk op FN + 4 om het volume stapsgewijs te verhogen.

FN-plaktoets

Met het hulpprogramma TOSHIBA Toegankelijkheid kunt u de FN-toets vergrendelen, zodat u deze toets bij het gebruik van toetscombinaties niet ingedrukt hoeft te houden. In plaats hiervan dient u eenmaal op de FN-toets te drukken, de toets los te laten en op een functietoets te drukken (F1 t/m F12). U start het hulpprogramma TOSHIBA Toegankelijkheid door te

klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Toegankelijkheid.

Speciale Windows-toetsen

Het toetsenbord is voorzien van twee toetsen die in Windows een speciale functie hebben: de Windows Start-toets activeert het menu Start, terwijl de toepassingstoets dezelfde functie heeft als de rechtermuisknop.

Deze toets activeert het menu Start van Windows.

Deze toets heeft dezelfde functie als de secundaire (rechter)muisknop.

Geïntegreerde numerieke toetsen

Sommige modellen zijn voorzien van deze functie.

Het toetsenbord van uw computer heeft mogelijk geen apart numeriek toetsenbord maar geïntegreerde numerieke toetsen met dezelfde functies. Deze bevinden zich in het midden van het toetsenbord en de betreffende toetsen hebben grijze letters aan de voorrand. Deze toetsen hebben dezelfde functie als de numerieke toetsenbloktoetsen van het uitgebreide standaardtoetsenbord met 104/105 toetsen.

De geïntegreerde numerieke toetsen inschakelen

U kunt de geïntegreerde numerieke toetsen gebruiken voor het invoeren van cijfers of voor cursor- en paginabesturing.

Cursormodus

U activeert de cursormodus door op FN + F10 te drukken. Het lampje van de cursormodus gaat branden en er is nu cursor- en paginabesturing mogelijk via de toetsen. Door FN + F10 nogmaals in te drukken schakelt u deze geïntegreerde functie uit.

Numerieke modus

Als u de numerieke modus wilt activeren, drukt u op FN + F11. Het lampje van de numerieke modus gaat branden en u hebt nu via de toetsen numerieke tekens tot uw beschikking. Door FN + F11 nogmaals in te drukken schakelt u deze geïntegreerde functie uit.

Tijdelijk het gewone toetsenbord gebruiken (geïntegreerde numerieke toetsen ingeschakeld)

Tijdens het gebruik van de geïntegreerde numerieke toetsen kunt u tijdelijk met het gewone toetsenbord werken zonder de geïntegreerde numerieke toetsen uit te schakelen:

1. Houd FN ingedrukt en druk op een andere toets. Deze toets werkt dan alsof de numerieke functie uit staat.
2. U typt hoofdletters door FN + SHIFT ingedrukt te houden en op een lettertoets te drukken.
3. Laat de toets FN los om de geïntegreerde numerieke toetsen weer te gebruiken.

Tijdelijk de geïntegreerde numerieke toetsen gebruiken (geïntegreerde numerieke toetsen uitgeschakeld)

Tijdens het gebruik van het gewone toetsenbord kunt u tijdelijk met de geïntegreerde numerieke toetsen werken zonder deze in te schakelen:

1. Houd FN ingedrukt.
2. Controleer de toetsenbordlampjes. Als u de FN-toets indrukt, wordt de laatst gebruikte geïntegreerde functie ingeschakeld. Als het lampje van de numerieke modus gaat branden, kunt u de geïntegreerde toetsen gebruiken om cijfers in te voeren. Als het lampje van de cursormodus gaat branden, kunt u daarentegen de geïntegreerde functie gebruiken voor cursor- en paginabesturing.
3. Laat de toets FN los om het gewone toetsenbord weer in gebruik te nemen.

Tijdelijk van modus wisselen

Als de computer in de numerieke modus staat, kunt u tijdelijk overschakelen naar de cursormodus door de SHIFT-toets in te drukken; als de computer in de cursormodus staat, kunt u tijdelijk overschakelen naar de numerieke modus door de SHIFT-toets in te drukken.

ASCII-tekens genereren

Niet alle ASCII-tekens kunnen via het gewone toetsenbord worden gegenereerd, maar u kunt al deze tekens genereren via hun specifieke ASCII-codes.

1. Houd ALT ingedrukt als de geïntegreerde toetsen zijn ingeschakeld of houd ALT + FN ingedrukt als deze toetsen zijn uitgeschakeld.
2. Typ de ASCII-code voor het gewenste teken in met behulp van de geïntegreerde numerieke toets.
3. Laat ALT of ALT + FN los. Het ASCII-teken verschijnt op het scherm.

De sensor voor vingerafdrukken gebruiken

Op dit product is een vingerafdrukhulpprogramma geïnstalleerd waarmee vingerafdrukken kunnen worden vastgelegd en herkend. Als u de id en het wachtwoord vastlegt via de functie voor vingerafdrukverificatie, hoeft u het wachtwoord niet meer via het toetsenbord in te voeren. U kunt de functie voor vingerafdrukken voor het volgende gebruiken:

Aanmelden bij Windows en toegang tot een beveiligde webpagina via Internet Explorer.

Bestanden en mappen kunnen worden gecodeerd/gedecodeerd, zodat andere gebruikers er geen toegang toe hebben.
■ Een schermbeveiliging met wachtwoordbeveiliging ontgrendelen.
Verificatie van het gebruikerswachtwoord (en indien van toepassing het vasteschijfwachtwoord) wanneer de computer wordt opgestart (opstartverificatie).
■ Functie voor enkelvoudige aanmelding

Vingerafdrukken kunnen niet worden gebruikt in modellen waarin geen vingerafdrukmodule is geïnstalleerd.

Uw vinger laten aftasten

Als u de volgende stappen uitvoert wanneer u uw vingers over de sensor haalt voor vingerafdrukregistratie of -verificatie om zo fouten te voorkomen:

Plaats het eerste vingerkootje op dezelfde hoogte als het midden van de sensor Raak de sensor licht aan en beweeg uw vinger recht naar u toe totdat het sensoroppervlak weer zichtbaar is. Terwijl u dit doet, moet u ervoor zorgen dat het midden van uw vingerafdruk zich op de sensor bevindt.

In de volgende afbeeldingen ziet u de aanbevolen manier om uw vinger over de vingerafdruksensor te halen.

Afbeelding 3-6 Haal de vinger over de sensor

Houd uw vinger niet stijf, druk niet te hard op de sensor en zorg dat het midden van de vingertop de sensor raakt voordat u uw vinger over de sensor beweegt. Als u niet aan een van deze voorwaarden voldoet, kan uw vingerafdruk mogelijk niet worden gelezen.
- Controleer eerst waar het midden van de krul in de vingerafdruk zich bevindt en beweeg deze plek over het midden van de sensor.
Er kunnen verificatiefouten optreden als u uw vinger te snel of te langzaam over de sensor haalt. Volg de instructies op het scherm om de snelheid van de beweging aan te passen.

Aandachtspunten met betrekking tot de sensor voor vingerafdrukken

Houd u aan de onderstaande richtlijnen wanneer u de vingerafdruksensor gebruikt. Als u zich niet aan deze richtlijnen houdt, kant dit leiden tot beschadiging of storing van de sensor, problemen met de vingerafdrukherkenning of een lager herkenningspercentage.

Kras of duw niet met uw nagels of andere harde of scherpe voorwerpen op de sensor.
Drukt niet hard op de sensor.
Raak de sensor niet aan met een natte vinger of natte voorwerpen. Houd het sensoroppervlak droog en vrij van waterdamp.
Raak de sensor niet aan met een vuile vinger aangezien kleine stofen vuildeeltjes de sensor kunnen bekrassen.
Plak geen stickers op de sensor en schrijft er niet op.
Raak de sensor niet aan met een vinger of een ander voorwerp met opgebouwde statische elektriciteit.

Let op het volgende voordat u uw vinger op de sensor plaatst voor opslag, registratie of herkenning van de vingerafdruk.

Was uw handen en droog ze grondig.
Verwijder statische elektriciteit van uw vingers door een metalen oppervlak aan te raken. Statische elektriciteit is een gangbare oorzaak van sensorstoringen, met name bij droog weer.
■ Reinig de sensor met een pluisvrije doek. Gebruik geen schoonmaakmiddel of andere chemicaliën om de sensor te reinigen. Vermijd het volgende wanneer u uw vingerafdruk vastlegt of wilt laten herkennen aangezien dit kan leiden tot fouten in de opslag of een afname in het herkenningspercentage

■ Weke of gezwollen vinger, bijvoorbeeld nadat u een bad hebt genomen
Verwonde vinger
Natte vinger
Vuile of vettige vinger
■ Zeer droge huid op de vinger

Doe het volgende als u het slagingspercentage van de vingerafdrukherkenning wilt verbeteren.

Leg twee of meer vingers vast.
Leg aanvullende vingers vast als de herkenning vaak mislukt met de opgeslagen vingers.
- Controleer de staat van uw vinger. Het herkenningspercentage neemt af bij veranderingen in de vinger sinds u deze hebt vastgelegd, zoals verwondingen of ruwe, zeer droge, natte, vuile, vettige, weke of gezwollen vingers. Ook als de vingerafdruk is verzwakt of als de vinger dunner of dikker wordt, kan het herkenningspercentage afnemen.

Aangezien de vingerafdruk van elke vinger verschillend en uniek is, dient u erop te letten dat u alleen de geregistreerde of opgeslagen vingerafdruk(ken) voor identificatie gebruikt.

Let op de positie en snelheid waarmee u uw vinger over de sensor haalt. Raadpleeg hiervoor de volgende tekening.

De sensor voor vingerafdrukken vergelijkt en analyseert de unieke eigenschappen van een vingerafdruk. In sommige gevallen kunnen bepaalde gebruikers hun vingerafdrukken echter niet registreren omdat hun vingerafdrukken onvoldoende unieke kenmerken bevatten.

■ Het herkenningspercentage kan per gebruiker verschillen.

Aandachtspunten met betrekking tot het hulpprogramma voor vingerafdrukken

Als de bestandscoderingsfunctie EFS (Encryption File System) van Windows 7 wordt gebruikt om een bestand te coderen, kan het bestand niet worden gecodeerd met de coderingsfunctie van deze software.

U kunt een reservekopie maken van de vingerafdrukgegevens of de informatie die is opgeslagen voor automatische wachtwoordinvoer in IE.

- Gebruik hiervoor Importeren/Exporteren in het hoofdmenu van het TOSHIBA-hulpprogramma voor vingerafdrukken.

Raadpleeg ook de Help van het hulpprogramma voor vingerafdrukken voor meer informatie. U start de Help als volgt:

Klik op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> TOSHIBA-hulpprogramma voor vingerafdrukken. Het hoofdvenster wordt weergegeven. Klik op ? linksonder in het venster.

Beperkingen van het hulpprogramma voor vingerafdrukken

TOSHIBA garandeert niet dat de technologie voor vingerafdrukherkenning volledig veilig of foutloos werkt of dat onbevoegde gebruikers altijd de toegang wordt geweigerd. TOSHIBA is niet aansprakelijk voor fouten of beschadigingen die het gevolg kunnen zijn van het gebruik van de vingerafdruksoftware.

De sensor voor vingerafdrukken vergelijkt en analyseert de unieke eigenschappen van een vingerafdruk. In sommige gevallen kunnen bepaalde gebruikers hun vingerafdrukken echter niet registreren omdat hun vingerafdrukken onvoldoende unieke kenmerken bevatten.

Het herkenningspercentage kan per gebruiker verschillen.

Registratie van vingerafdrukken instellen

Voer de volgende stappen uit als u voor het eerst vingerafdrukverificatie gebruikt.

Het systeem voor vingerafdrukverificatie gebruikt dezelfde gebruikersnaam en wachtwoord die zijn ingesteld in het Windowsbesturingssysteem. Als er geen Windows-wachtwoord is geconfigureerd, moet u dit doen voordat u vingerafdrukken gaat registreren.
Deze sensor bevat geheugenruimte voor ten minste twintig vingerafdrukpatronen. Mogelijk kunt u meer vingerafdrukpatronen vastleggen, afhankelijk van het geheugengebruik van de sensor.

1. Klik op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> TOSHIBA-hulpprogramma voor vingerafdrukken of klik op het pictogram van het hulpprogramma voor vingerafdrukken op de taakbalk.
2. Het venster Enroll (Registreren) wordt weergegeven. Typ het wachtwoord van het huidige account in het vak Windows-wachtwoord. Als er geen Windows-wachtwoord is geconfigureerd, wordt u gevraagd of u een nieuw aanmeldingswachtwoord wilt configureren. Klik daarna op Volgende.
3. Klik op het pictogram voor niet-opgeslagen vinger boven de vinger die u wilt registreren en klik op Volgende.
4. Er wordt een opmerking weergegeven over de werking van het registratievenster. Bevestig het bericht en klik op Volgende.
5. Het venster Scanning Practice (Scanoefening) wordt weergegeven. Hier kunt u oefenen en uw vinger (driemaal) over de sensor halen om te zorgen dat u de juiste methode gebruikt. Wanneer u klaar bent met oefenen, klikt u op Volgende.
6. Haal driemaal dezelfde vinger over de sensor. Als de vingerafdruk correct wordt gescand, wordt het bericht 'Enrollment succeed! Do you want to save this fingerprint?' (Registratie gelukt. Wilt u deze vingerafdruk opslaan?) weergegeven. Klik op OK.
7. Het volgende bericht wordt weergegeven: 'It's strongly recommended you enroll one more fingerprint.' (Het wordt ten zeerste aanbevolen meer dan één vingerafdruk te registreren.). Klik op OK en herhaal de stappen 3, 4, 5 en 6 met een andere vinger.

Het wordt ten zeerste aanbevolen twee of meer vingerafdrukken te registreren.
U kunt dezelfde vingerafdruk niet meer dan eenmaal vastleggen, zelfs niet op een ander gebruikersaccount.

De vingerafdrukgegevens verwijderen

Opgeslagen vingerafdrukgegevens worden opgeslagen in speciaal, nietvluchtig geheugen in de vingerafdruksensor. Als u de computer aan iemand anders geeft of op een andere manier van de hand doet, wordt daarom aangeraden de vingerafdrukgegevens als volgt te verwijderen:

De vingerafdrukgegevens voor de aangemelde gebruiker verwijderen

1. Klik op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> TOSHIBA-hulpprogramma voor vingerafdrukken of klik op het pictogram van het hulpprogramma op de taakbalk.

2. Haal uw vinger over de sensor voor vingerafdrukken.

3. Het hoofdmenu van het TOSHIBA-hulpprogramma voor vingerafdrukken verschijnt. Selecteer Enroll (Vastleggen) in het hoofdmenu.

4. In het venster Enroll kunt u de vingerafdrukgegevens van de momenteel aangemelde gebruiker verwijderen. Klik op de vastgelegde vingerafdruk die u wilt verwijderen. Het bericht "Are you sure you want to delete this fingerprint template?" (Weet u zeker dat u deze vingerafdruksjabloon wilt verwijderen?) verschijnt op het scherm. Klik op OK. Herhaal deze stap als u andere vingerafdrukken wilt verwijderen. Als slechts één vingerafdruk is geregistreerd, wordt het bericht 'Sorry! At least one fingerprint is required' (Er is ten minste één vingerafdruk vereist) weergegeven nadat u op OK klikt. Als er maar één vingerafdruk is, mag u deze niet verwijderen.

5. Klik op Sluiten.

6. 'Weet u zeker dat u wilt afsluiten' wordt weergegeven. Klik op OK. U keert terug naar het hoofdmenu van TOSHIBA-hulpprogramma voor vingerafdrukken.

Alle vingerafdrukken verwijderen

1. Klik linksonder in het hoofdmenu van TOSHIBA-hulpprogramma voor vingerafdrukken op Run as administrator (Uitvoeren als beheerder).

2. Het venster voor gebruikerstoegangsbeheer wordt weergegeven. Klik op Ja.

3. Haal een geregistreerde vinger over de sensor.

4. Selecteer de optie Fingerprint Control (Vingerafdrukken beheren).

5. Er wordt een lijst met vingerafdrukgegevens van alle gebruikers weergegeven. Klik op de knop Delete All (Alles verwijderen) rechtsonder.

6. Het bericht 'Are you sure you want to delete all fingerprints?' (Weet u zeker dat u alle vingerafdrukken wilt verwijderen?) wordt weergegeven. Klik op OK.

7. Klik op Sluiten.

8. 'Weet u zeker dat u wilt afsluiten' wordt weergegeven. Klik op OK. U keert terug naar het hoofdmenu van TOSHIBA-hulpprogramma voor vingerafdrukken.

Aanmelden bij Windows via vingerafdrukverificatie

In plaats van de gebruikelijke Windows-aanmelding met een id en een wachtwoord, kunt u zich ook bij Windows aanmelden via vingerafdrukverificatie.

Dit is met name handig als de pc door veel gebruikers wordt gebruikt aangezien hierbij de gebruikersselectie kan worden overgeslagen.

Procedure voor vingerafdrukverificatie

1. Start de computer op.
2. Het venster Logon Authorization (Aanmeldingsverificatie) wordt weergegeven. Haal een van de geregistreerde vingers over de sensor. Als de verificatie is gelukt, wordt de gebruiker aangemeld bij Windows.

Als de vingerafdrukverificatie mislukt, dient u zich aan te melden met het Windows-wachtwoord.
Er wordt een waarschuwing weergegeven als de verificatie afwijkend is of binnen een bepaalde tijd niet is geslaagd.

Opstartverificatie en enkelvoudige aanmelding met behulp van vingerafdrukken

Overzicht van opstartverificatie met vingerafdrukken

Het systeem voor vingerafdrukverificatie kan worden gebruikt als vervanging van de wachtwoordverificatie via het toetsenbord tijdens het opstarten van het systeem.

Als u de vingerafdrukverificatie niet wilt gebruiken tijdens het opstarten, maar liever een wachtwoord invoert, klikt u op de gebruikerstegel wanneer het venster Fingerprint System Authentication wordt weergegeven. Het scherm waarin u een wachtwoord met het toetsenbord kunt invoeren wordt nu weergegeven.

U moet een gebruikerswachtwoord registreren met het TOSHIBA-wachtwoordhulpprogramma voordat u opstartverificatie met vingerafdrukken en de aanvullende functie kunt gebruiken om via vingerafdrukken toegang tot de computer te krijgen wanneer deze wordt aangezet.

Haal uw vinger langzaam en met een constante snelheid over de sensor. Als u merkt dat het verificatiepercentage hierdoor niet toeneemt, dient u de snelheid aan te passen waarmee u uw vinger over de sensor haalt.

Als er wijzigingen zijn in de omgeving of instellingen die te maken hebben met verificatie, moet u de verificatiegegevens opgeven, zoals het gebruikerswachtwoord of en een wachtwoord voor de vaste schijf (indien van toepassing).

Overzicht van enkelvoudige aanmelding met vingerafdrukken

Via deze functie kan de gebruiker zowel de verificatie van het BIOS-/gebruikerswachtwoord (en desgewenst het wachtwoord voor de vaste schijf) uitvoeren als zich aanmelden bij Windows met slechts één vingerafdrukverificatie tijdens het opstarten.

De gebruiker moet het BIOS-/gebruikerswachtwoord en het aanmeldingswachtwoord voor Windows registreren om opstartverificatie en enkelvoudige aanmelding via vingerafdrukken te kunnen gebruiken. Gebruik het TOSHIBA-wachtwoordhulpprogramma om het BIOS-/gebruikerswachtwoord te registreren. Als Windows-aanmelding niet de standaardinstelling voor uw systeem is, raadpleegt u de handleiding over het registreren van uw wachtwoord voor de Windows-aanmelding.

Er is slechts één vingerafdrukverificatie vereist ter vervanging van het BIOS-/gebruikerswachtwoord (en het wachtwoord voor de vaste schijf, indien van toepassing) en het wachtwoord voor de Windows-aanmelding.

Vingerafdrukverificatie tijdens het opstarten en enkelvoudige aanmelding inschakelen

U moet uw vingerafdruk vastleggen met het TOSHIBA-hulpprogramma voor vingerafdrukken voordat u opstartverificatie en enkelvoudige aanmelding kunt inschakelen en configureren. Controleer of uw vingerafdruk is vastgelegd voordat u de instellingen configureert.

1. Aanmelden als beheerder (betekent dat de gebruiker over beheerdersbevoegdheden beschikt).
2. Klik op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> TOSHIBA-hulpprogramma voor vingerafdrukken.
3. Haal uw vinger over de sensor voor vingerafdrukken.
4. Het hoofdmenu van het TOSHIBA-hulpprogramma voor vingerafdrukken verschijnt. Klik linksonder op Run as administrator (Uitvoeren als beheerder).
5. Het venster voor gebruikerstoegangsbeheer wordt weergegeven. Klik op Ja.

6. Haal uw vinger over de sensor voor vingerafdrukken.

7. Selecteer Setting (Instellen) in het hoofdmenu om het instelvenster te openen.

U kunt het selectievakje Boot authentication (Opstartverificatie) inschakelen als u de functie voor vingerafdrukverificatie tijdens het opstarten wilt gebruiken.

Selecteer Boot authentication (Opstartverificatie) en Single sign-on (Enkelvoudige aanmelding) als u de functie voor enkelvoudige aanmelding wilt gebruiken.

1. Klik op Toepassen..
2. 'Save succeeded' (Opslaan gelukt) wordt weergegeven. Klik op OK.
3. Klik op Close (Sluiten).
4. 'Weet u zeker dat u wilt afsluiten' wordt weergegeven. Klik op OK. U keert terug naar het hoofdmenu van TOSHIBA-hulpprogramma voor vingerafdrukken.

De gewijzigde configuratie voor opstartverificatie en enkelvoudige aanmelding via vingerafdrukken wordt toegepast wanneer u het systeem opnieuw opstart.

Optische stations

Er is mogelijk een optisch station in de computer geïnstalleerd. Zodra de computer toegang krijgt tot een optische schijf, gaat het lampje op het station branden.

Sommige modellen zijn voorzien van een optisch station.

Indelingen

De stations ondersteunen de volgende indelingen.

DVD Super Multi-station met Double Layer

Dit station ondersteunt de volgende indelingen: CD-ROM, DVD-ROM, DVD-Video, CD-DA, CD-Text, Photo CD™ (single/multi-sessie), CD-ROM Mode 1/Mode 2, CD-ROM XA Mode 2 (Form1, Form2), Enhanced CD (CD-EXTRA), addresseringsmethode 1, DVD-R, DVD-RW, DVD+R, DVD+RW, DVD-RAM, DVD-R DL (Format1) en DVD+R DL.

Schijfstations voor optische media gebruiken

Het station ondersteunt snelle uitvoering van CD-ROM- en DVD-ROM-programma's. U kunt schijven van 12 cm of 8 cm zonder adapter gebruiken.

Gebruik de DVD-afspeeltoepassing als u DVD-video's wilt bekijken.

Als u een optisch station hebt, raadpleegt u ook de paragraaf Schijven beschrijven voor voorzorgsmaatregelen bij het beschrijven van schijven.

Voer de volgende stappen uit om schijven te laden:

1. Zorg dat de computer is ingeschakeld en druk op de uitwerpknop om de stationslade enigszins te openen.

2. Trek de schijflade voorzichtig uit totdat deze volledig is geopend. Afbeelding 3-7 Drukken op de uitwerpknop en de stationslade opentrekkken (R830)

1. Schijflade 2. Uitwerpknop

2. Leg de schijf met het opschrift omhoog in de schijflade.

Afbeelding 3-8 Een schijf plaatsen (R830)

Wanneer de schijflade volledig is uitgeschoven, steekt de rand van de computer een klein stukje uit over de schijflade. Wanneer u de schijf in de lade plaatst, moet u de schijf daarom schuin houden. Zorg na het plaatsen van de schijf echter dat de schijf plat ligt.

Raak nooit de laserlens of de omringende behuizing aan om onjuiste uitlijning te voorkomen.
Zorg dat er geen stof, vuil of voorwerpen in het station terechtkomen. Controleer of de bodem van de schijflade, vooral het gedeelte achter de voorrand van de lade, schoon is voordat u het station sluit.

1. Druk voorzichtig in het midden van de schijf tot deze vastklikt. De schijf moet onder de bovenkant van de as liggen, vlak op het ladeoppervlak.

2. Duw zachtjes tegen het midden van de schijflade om deze te sluiten. Duw zachtjes tot de lade vastklikt.

Als de schijf niet goed zit wanneer de schijflade gesloten is, bestaat het risico dat de schijf beschadigd raakt. Bovendien kan het dan gebeuren dat de schijflade niet volledig wordt geopend wanneer u op de uitwerpknop drukt.

Schijven verwijderen

Voer de volgende stappen uit om schijf te verwijderen:

Druk niet op de uitwerpknop terwijl de computer toegang heeft tot het station. Wacht totdat het lampje voor het optische station uit is voordat u de schijflade opent. Haal de schijf pas uit de schijflade nadat de schijf is opgehouden met draaien.

1. Druk op de uitwerpknop om de lade een stukje te openen. Trek de lade voorzichtig helemaal open.

Wanneer de schijflade een stukje wordt geopend, moet u even wachten totdat de schijf is opgehouden met draaien voordat u de schijflade volledig opentrekt.

1. De schijf steekt iets uit over de zijkanten van de schijflade, zodat u hem kunt pakken. Til de schijf er voorzichtig uit.

2. Duw zachtjes tegen het midden van de schijflade om deze te sluiten. Duw zachtjes tot de lade vastklikt.

Een schijf verwijderen wanneer de schijflade niet opengaat

U kunt de lade niet met de uitwerpknop openen wanneer de computer is uitgeschakeld. In dat geval kunt u de schijflade openen door een dun voorwerp (ongeveer 15 mm lang), zoals een rechtgebogen paperclip, in het uitwerpgaatje rechts van de uitwerpknop te steken.

Afbeelding 3-9 De lade openen door middel van het uitwerpgaatje (R830)

Als u de lade handmatig wilt openen door middel van het uitwerpgaatje, dient u de computer eerst uit te schakelen. Als de schijf nog draait terwijl u de schijflade opent, kan de schijf van de as vliegen en letsel veroorzaken.

Beschrijfbare schijven

In deze paragraaf worden de verschillende soorten beschrijfbare schijven beschreven. Controleer in de specificaties van uw station welke schijftypen kunnen worden beschreven. Gebruik TOSHIBA Disc Creator om CD's te beschrijven.

CD's

Beschrijfbare CD's (CD-R's) kunnen slechts één keer worden beschreven. De opgenomen gegevens kunnen niet worden gewist of veranderd.
CD-RW-schijven, zoals multispeed CD-RW's, high-speed CD-RW's en ultra-speed CD-RW's kunnen meer dan één keer worden beschreven.

DVD's

DVD-R's, DVD+R's, DVD-R DL- en DVD+R DL-schijven kunnen slechts één keer worden beschreven. De opgenomen gegevens kunnen niet worden gewist of veranderd.
DVD-RW-, DVD+RW- en DVD-RAM-schijven kunnen meermaals worden beschreven.

Schijven beschrijven

De schrijfsoftware TOSHIBA Disc Creator wordt bij deze computer meegeleverd.

TOSHIBA Disc Creator kan worden gebruikt om gegevens te schrijven.

Met het DVD Super Multi-station met kunt u gegevens schrijven naar CD-R, CD-RW, DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL, DVD+RW en DVD-RAM.

Wanneer u media beschrijft met behulp van een optisch station, moet u de netadapter altijd aansluiten op een stopcontact. Als gegevens worden weggeschreven bij gebruik van de accu, kan het wegschrijven soms mislukken omdat de accu bijna leeg is. Dit kan resulteren in gegevensverlies.

Belangrijk bericht

Lees dit gedeelte grondig door voordat u media gaat beschrijven die door het optische station worden ondersteund en volg alle configuratie- en gebruiksaanwijzingen. Doet u dat niet, dan kan het gebeuren dan het optische station niet correct werkt en krijgt u mogelijk te maken met schrijf- of herschrijffouten, wat kan leiden tot gegevensverlies of schade aan station of media.

Afwijzing van aansprakelijkheid

TOSHIBA is niet aansprakelijk voor:

Schade aan een schijf die is veroorzaakt door te (her)schrijven met dit product.
Wijzigingen in of verlies van de opgenomen inhoud van media als gevolg van het schrijf- of herschrijfproces, en eventuele resulterende winstderving of bedrijfsschade.
Schade die is veroorzaakt door het gebruik van hardware of software van andere leveranciers.

Hedendaagse optische stations zijn onderhevig aan dusdanige technologische beperkingen dat er onverwachte schijf- of herschrijffouten kunnen optreden als gevolg van de schijfkwaliteit of problemen met de gebruikte apparaten. Het is dan ook raadzaam om ten minste twee kopieën te maken van belangrijke gegevens, voor het geval de opgenomen inhoud onverhoopt wordt veranderd of verloren gaat.

Vóór schrijven of herschrijven

Op grond van TOSHIBA's beperkte compatibiliteitstests worden de volgende fabrikanten van schijfmedia aanbevolen. De schijfkwaliteit kan echter van invloed zijn op het schrijf- of herschrijfproces TOSHIBA staat niet in voor de werking, kwaliteit of prestaties van enigerlei schijven.

CD-R:

DVD-specificaties voor beschrijfbare schijven voor algemeen gebruik, versie 2.0

TAIYO YUDEN Co., Ltd. (voor 8- en 16-speed media)

MITSUBISHI KAGAKU MEDIA CO., LTD. (voor 8- en 16-speed media)

Hitachi Maxell, Ltd. (voor 8x- en 16x-speed media)

DVD-R DL:

MITSUBISHI KAGAKU MEDIA CO., LTD. (voor 4- en 8-speed media)

DVD+R:

MITSUBISHI KAGAKU MEDIA CO., LTD. (voor 8- en 16-speed media)

TAIYO YUDEN Co., Ltd. (voor 8x- en 16x-speed media)

DVD+R DL:

MITSUBISHI KAGAKU MEDIA CO., LTD. (voor 8-speed media)

DVD-RW:

DVD-specificaties voor herschrijfbare schijven voor versie 1.1 of versie 1.2

Victor Company of Japan, Ltd. (JVC) (voor 2-, 4- en 6-speed media)

MITSUBISHI KAGAKU MEDIA CO., LTD. (voor 2-, 4- en 6-speed media)

DVD+RW:

MITSUBISHI KAGAKU MEDIA CO., LTD. (voor 4- en 8-speed media)

DVD-specificaties voor DVD-RAM-schijven voor versie 2.0, 2.1 of 2.2

Panasonic Corporation (voor 3x- en 5x-speed media)

Hitachi Maxell, Ltd. (voor 3x- en 5x-speed media)

DVD-R DL- en DVD+R DL-schijven in bepaalde indelingen kunnen onleesbaar zijn.

Schijven die zijn gemaakt als DVD-R DL indeling 4 (Layer Jump Recording) kunnen niet worden gelezen.

Tijdens schrijven of herschrijven

Neem de volgende punten in acht wanneer u een medium beschrijft of herschrijft:

Kopieer gegevens altijd van de vaste schijf naar het optische station. Gebruik geen knippen en plakken, aangezien de oorspronkelijke gegevens verloren gaan ingeval van een schrijffout.

Vermijd de volgende handelingen:

Wisselen tussen gebruikers in het besturingssysteem.
- Gebruik van de computer voor andere functies zoals het gebruik van een muis of touchpad of het sluiten/openen van het beeldscherm.
■ Een communicatietoepassingen starten, zoals een modemprogramma.
Handelingen waardoor de computer wordt blootgesteld aan schokken of trillingen.
Het installeren, verwijderen of aansluiten van externe apparaten, zoals een ExpressCard, geheugenkaart, USB-apparaat, externe monitor of optisch digitaal apparaat.
- Gebruik van de audio-/videobedieningsknoppen om geluid te reproduceren.
■ Het openen van het optische station.

- Gebruik tijdens het schrijven of herschrijven niet de functies Afsluiten, Afmelden, Slaapstand of Sluimerstand.

Zorg ervoor dat het schrijven/herschrijven is voltooid voordat u overschakelt naar de slaapstand of de sluimerstand. (U kunt een optisch medium uit het optische schijfstation verwijderen nadat het schrijven is voltooid.)

- Controleer of de schijven van goede kwaliteit, schoon en onbeschadigd zijn. Is dit niet het geval, dan kunnen fouten optreden tijdens het (her)schrijven.

Plaats de computer op een egaal, horizontaal oppervlak en vermijd plaatsen waar trillingen waarneembaar zijn, bijvoorbeeld auto's, treinen en vliegtuigen. Gebruik ook geen instabiele plekken zoals een wankele tafel.

Houd mobiele telefoons en andere draadloze communicatieapparaten uit de buurt van de computer.

Wanneer u TOSHIBA Disc Creator gebruikt, dient u rekening te houden met de volgende beperkingen:

■ TOSHIBA Disc Creator kan niet worden gebruikt om DVD-video's te maken.

TOSHIBA Disc Creator kan niet worden gebruikt om audio-DVD's te maken.

U kunt met de functie 'Audio-CD' van TOSHIBA Disc Creator geen muziek opnemen op DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL of DVD+RW.

- Gebruik de functie 'Schijfback-up' van TOSHIBA Disc Creator niet om auteursrechtelijk beschermde DVD-video's en DVD-ROM's te kopieren.

U kunt met de functie 'Schijfback-up' van TOSHIBA Disc Creator geen reservekopieën van DVD-RAM-schijven maken.

U kunt de inhoud van een CD-ROM, CD-R of CD-RW niet naar een DVD-R, DVD-R DL of DVD-RW kopiëren met de functie 'Schijfback-up' van TOSHIBA Disc Creator.

U kunt de inhoud van een CD-ROM, CD-R of CD-RW niet naar een , DVD+R, DVD+R DL of DVD+RW kopiëren met de functie 'Schijfback-up' van TOSHIBA Disc Creator.

U kunt de inhoud van een DVD-ROM, video-DVD, DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL of DVD+RW niet naar een CD-R of CD-RW kopieren met de functie 'Schijfback-up' van TOSHIBA Disc Creator.

■ TOSHIBA Disc Creator kan niet opnemen in de pakketindeling.

Met de functie 'Schijfback-up' van TOSHIBA Creator kunt u wellicht geen back-up maken van een DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL of DVD+RW die met andere software op een andere recorder is gemaakt.

Als u gegevens toevoegt aan een DVD-R, DVD-R DL, DVD+R of DVD +R DL waarop reeds gegevens zijn opgenomen, kunnen de toegevoegde gegevens in bepaalde omstandigheden niet worden gelezen. Zo kan er bijvoorbeeld niets worden gelezen vanuit 16-bits besturingsystemen zoals Windows 98SE en Windows ME. In Windows NT4 hebt u Service Pack 6 of later nodig om gegevens te kunnen lezen en in Windows 2000 hebt u hiervoor Service Pack 2 of later nodig. Daarnaast kunnen met bepaalde DVD-ROM-stations en DVD-ROM- en CD-R/-RW-stations toegevoegde gegevens in het geheel niet worden gelezen, ongeacht het besturingssysteem.

TOSHIBA Disc Creator ondersteunt het opnemen naar DVD-RAM-schijven niet. Hiervoor hebt u Windows Verkenner of een soortgelijk hulpprogramma nodig.

Als u een back-up maakt van een DVD, dient u ervoor te zorgen dat het bronstation het opnemen naar DVD-R, DVD-R DL, DVD-RW, DVD +R, DVD+R DL of DVD+RW ondersteunt. Als dit niet het geval is, zal de back-up van de bronschijf mogelijk niet goed zijn.

Als u een reservekopie maakt van een DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL of DVD+RW, dient u hetzelfde type schijf te gebruiken.

- Gegevens die naar een CD-RW, DVD-RW of DVD+RW zijn geschreven, kunnen niet gedeeltelijk worden verwijderd.

Gegevenscontrole

Om te controleren of het schrijf-/herschrijfproces naar correct verloopt, voert u de volgende stappen uit voordat u gegevens naar een gegevensschijf schrijft:

1. Klik op Start -> Alle programma's -> TOSHIBA -> CD&DVD-toepassingen -> Disc Creator om het hulpprogramma TOSHIBA Disc Creator te openen.

2. Geef het dialoogvenster met instellingen weer door een van de volgende twee stappen uit te voeren:

Klik op de knop Opname-instellingen ( [icon] ) voor schrijven op de hoofdwerkbalk in de modus Gegevens-CD/DVD.

Selecteer Instellingen voor elke modus -> Gegevens-CD/DVD in het menu Instellingen.

1. Schakel het selectievakje Geschreven gegevens controleren in.

2. Selecteer de modus Bestand openen of Volledige vergelijking.

3. Klik op OK.

Meer informatie over TOSHIBA Disc Creator achterhalen

Raadpleeg de Help-bestanden voor meer informatie over TOSHIBA Disc Creator.

Wanneer u TOSHIBA VIDEO PLAYER gebruikt, dient u rekening te houden met de volgende beperkingen:

Opmerkingen betreffende het gebruik

■ Deze software kan alleen worden gebruikt in Windows 7.
TOSHIBA VIDEO PLAYER wordt meegeleverd voor weergave van DVD-video en DVD-VR.
Er kunnen frames wegvallen, het geluid kan overslaan en het geluid en beeld kunnen niet meer synchroon lopen tijdens de weergave van bepaalde DVD-video's.
Sluit alle andere toepassingen wanneer u TOSHIBA VIDEO PLAYER gebruikt. Open geen andere toepassingen en voer geen andere bewerkingen uit tijdens de videoweergave. De weergave kan in sommige gevallen stoppen of niet correct werken.
Niet-afgesloten DVD's die zijn gemaakt op een gewone DVD-recorder kunnen mogelijk niet worden afgespeeld op de computer.
- Gebruik DVD-video's met een de regiocode 'gelijk aan de standaardfabrieksinstelling' (indien van toepassing) of 'alles'.
Speel geen video af terwijl u met een ander programma een televisieprogramma kijkt of opneemt. Hierdoor kunnen fouten ontstaan in de weergave van DVD-video of de opname van het televisieprogramma. Als een voorgeprogrammeerde opname start tijdens DVD-video-weergave, kan dit fouten veroorzaken in de weergave van de DVD-video of de opname van het televisieprogramma. Bekijk een DVD-video wanneer er geen opname is geprogrammeerd.
De hervattingsfunctie kan niet worden gebruikt met bepaalde schijven in TOSHIBA VIDEO PLAYER.
Het wordt aanbevolen de netadapter aan te sluiten wanneer u video afspeelt. Energiebesparende functies kunnen een vloeiende weergave verstoren. Als u een DVD-video afspeelt op de accu, stelt u Energiebeheer in op 'Balans'.
De schermbeveiliging wordt uitgeschakeld tijdens videoweergave met TOSHIBA VIDEO PLAYER. De computer wordt automatisch in de sluimerstand, slaapstand of afsluitmodus gezet.
Configureer de functie Beeldscherm automatisch uitschakelen niet zodanig dat deze wordt uitgevoerd terwijl TOSHIBA VIDEO PLAYER actief is.
Schakel niet over naar de sluimerstand of de slaapstand terwijl u TOSHIBA VIDEO PLAYER gebruikt.
Vergrendel de computer niet met de toetsen Windows-logo (L of FN + F1 wanneer u TOSHIBA VIDEO PLAYER gebruikt.
TOSHIBA VIDEO PLAYER heeft een functie voor ouderlijk toezicht.

Ter bescherming van het auteursrecht is de Windows-functie Print Screen uitgeschakeld wanneer TOSHIBA VIDEO PLAYER wordt uitgevoerd.

(De Print Screen-functies zijn zelfs uitgeschakeld als u andere toepassingen uitvoert naast TOSHIBA VIDEO PLAYER en TOSHIBA VIDEO PLAYER is geminimaliseerd.) Sluit TOSHIBA VIDEO PLAYER als u de Print Screen-functie wilt gebruiken.

Installeer of verwijder TOSHIBA VIDEO PLAYER terwijl u bent aangemeld met een gebruikersaccount met beheerdersrechten.

Schakel niet over naar een andere Windows-gebruiker terwijl TOSHIBA VIDEO PLAYER wordt uitgevoerd.

Als u bij sommige DVD-video's het geluidsspoor wijzigt via het bedieningsvenster, wordt ook het ondertitelspoor gewijzigd.

Als het scherm knippert terwijl u een DVD met ondertitels afspeelt in Media Player, gebruikt u TOSHIBA VIDEO PLAYER of Media Center om de DVD af te spelen.

Beeldschermen en geluid

TOSHIBA VIDEO PLAYER kan alleen worden uitgevoerd als 'Kleuren' is ingesteld op 'Ware kleuren (32 bits)'. Klik op Start -> Configuratiescherm -> Vormgeving en persoonlijke instellingen -> Beeldscherm -> Resolutie aanpassen, klik op 'Geavanceerde instellingen', selecteer het tabblad 'Monitor' en stel 'Kleuren' in op 'Ware kleuren (32-bits)'.

Als het beeld van de DVD-video niet wordt weergegeven op het externe beeldscherm of de televisie, stopt u TOSHIBA VIDEO PLAYER en wijzigt u de schermresolutie. Als u de schermresolutie wilt wijzigen, klikt u op Start -> Configuratiescherm -> Vormgeving en persoonlijke instellingen -> Beeldscherm -> Resolutie aanpassen. Video kan echter niet worden uitgevoerd naar sommige externe schermen en televisie vanwege de uitvoer- of weergaveomstandigheden.

Als u DVD-video kijkt op een extern scherm of een tv, wijzigt u het weergaveapparaat voordat u de video start. Een video-DVD kan niet gelijktijdig (in kloonmodus) op zowel het computerscherm als het externe scherm worden weergegeven.

Wijzig de schermresolutie niet terwijl TOSHIBA VIDEO PLAYER wordt uitgevoerd.

Wijzig het weergaveapparaat niet terwijl TOSHIBA VIDEO PLAYER wordt uitgevoerd.

Voer de volgende stappen uit om TOSHIBA VIDEO PLAYER te starten.

1. Plaats een DVD-video in het optische station terwijl Windows® 7 wordt uitgevoerd.

Wanneer een DVD-video in het DVD-station wordt geplaatst (voor modellen met een DVD-station) en het venster voor selectie van de toepassing verschijnt, selecteert u Dvd-film afspelen (met TOSHIBA VIDEO PLAYER) om TOSHIBA VIDEO PLAYER te starten.

1. Selecteer Start -> Alle programma's -> TOSHIBA VIDEO PLAYER -> TOSHIBA VIDEO PLAYER om TOSHIBA VIDEO PLAYER te starten.

TOSHIBA VIDEO PLAYER gebruiken

Opmerkingen over het gebruik van TOSHIBA VIDEO PLAYER.

De schermweergave en de beschikbare functies kunnen per video-DVD en per scène verschillen.
Als het menu in het weergavegebied wordt geopend via de knoppen Top menu of Menu, is bediening via het touchpad of muismenu wellicht niet mogelijk.

De Help van TOSHIBA VIDEO PLAYER 3D openen

De functies van en instructies voor TOSHIBA VIDEO PLAYER worden ook uitgebreid toegelicht in de Help van TOSHIBA VIDEO PLAYER. Voer de volgende stappen uit om de Help van TOSHIBA VIDEO PLAYER te openen.

Klik op de knop Help ( ? ) in het weergavegebied.

Draadloze communicatie

De functie voor draadloze communicatie van de computer ondersteunt sommige draadloze apparaten.

Alleen sommige modellen zijn voorzien van functies voor draadloos LAN en Bluetooth.

Gebruik de functies voor draadloos LAN (Wi-Fi) en Bluetooth niet in de buurt van een magnetron of in gebieden met radiostoring of magnetische velden. Storing van een magnetron of andere bron kan tot onderbreking van de Wi-Fi- of Bluetooth-functie leiden.
Schakel alle draadloze functies uit in de buurt van personen bij wie mogelijk een pacemaker of een ander medisch elektrisch apparaat is geïmplanteerd. Radiogolven kunnen de werking van de pacemaker of het medische apparaat beïnvloeden met mogelijk ernstig letsel tot gevolg. Volg de instructies bij uw medische apparaat als u gebruikmaakt van een draadloze functie.

Schakel de draadloze functie altijd uit als de computer in de buurt komt van automatische besturingsapparatuur of -toestellen, zoals automatische deuren of brandmelders. Radiogolven kunnen storingen veroorzaken in dergelijke apparatuur met mogelijk ernstig letsel tot gevolg.
Het is wellicht niet mogelijk om een netwerkverbinding met een opgegeven netwerknaam tot stand te brengen door middel van de ad-hoc netwerkfunctie. Als dit het geval is, moet het nieuwe netwerk(*) worden geconfigureerd voor alle computers die zijn aangesloten op hetzelfde netwerk om zo de netwerkverbindingen opnieuw tot stand te brengen.
* Zorg dat u de nieuwe netwerknaam gebruikt.

Draadloos LAN

Het draadloos LAN is compatibel met andere LAN-systemen die zijn gebaseerd op DSSS-/OFDM-radiotechnologie (Direct Sequence Spread Spectrum/Orthogonal Frequency Division Multiplexing) en die voldoen aan de IEEE 802.11-norm voor draadloos LAN.

Selectie van frequentiekanaal van 5 GHz voor IEEE 802.11a en/of IEEE802.11n
Selectie van frequentiekanaal van 2,4 GHz voor IEEE 802.11b/g en/of IEEE.802.11n
■ Zwerven (roaming) over meerdere kanalen
Kaartenergiebeheer
■ WEP-gegevenscodering (Wired Equivalent Privacy), gebaseerd op 128-bits coderingsalgoritme
■ Wi-Fi Protected Access™ (WPA™)

De verzendsnelheid via het draadloos LAN en het maximale bereik van het draadloze LAN kunnen variëren al naar gelang de elektromagnetische omgeving, obstakels, ontwerp en configuratie van toegangspunten, clientontwerp en software-/hardwareconfiguratie. De vermelde verzendsnelheid is de theoretische maximumsnelheid van de desbetreffende norm. De daadwerkelijke verzendsnelheid zal lager zijn dan de theoretische maximumsnelheid.

Instelling

1. Zorg dat de functie voor draadloze communicatie is ingeschakeld.
2. Klik op Start -> Configuratiescherm -> Netwerk en internet -> Netwerkcentrum.

3. Klik op Een nieuwe verbinding of een nieuw netwerk instellen.

4. Volg de stappen in de wizard. U hebt de naam van het draadloze netwerk en de beveiligingsinstellingen nodig. Raadpleeg de documentatie van de router of de beheerder van het draadloze netwerk voor de instellingen.

Veiligheid

TOSHIBA beveelt u met klem aan codering in te schakelen om te voorkomen dat anderen via een draadloze verbinding illegala toegang tot uw computer krijgen. Als u dit advies niet opvolgt, stelt u zich bloot aan afluisterpraktijken en bestaat bovendien het gevaar dat opgeslagen gegevens door onbevoegden worden verwijderd of vernietigd.

TOSHIBA is niet verantwoordelijk voor verlies of beschadiging van gegevens als gevolg van afluisterpraktijken of onrechtmatige toegang via het draadloze LAN.

Kaartspecificaties

Model PCI Express Mini-kaart
Compatibiliteit IEEE 80211-norm voor draadloze LAN'sWi-Fi (Wireless Fidelity), gecertificeerd door de Wi-Fi Alliance. Het logo 'Wi-Fi certified' is een keurmerk van de Wi-Fi Alliance.
Netwerkbesturings-systeem	Microsoft Windows Networking
Media Access Protocol	CSMA/CA (Collision Avoidance) met ACK (Acknowledgement)

Radiospecificaties

De radiospecificaties van draadloos LAN-modules kunnen variëren afhankelijk van:

land/regio waarin het product is aangeschaft
type product

Draadloze communicatie is vaak gebonden aan plaatselijke voorschriften voor radiocommunicatie. Hoewel netwerkproducten voor draadloos LAN zijn ontworpen voor gebruik op de vrij toegankelijk band 2,4 GHz en 5 GHz, is het mogelijk dat onder plaatselijke radiovoorschriften beperkingen worden gesteld aan het gebruik van apparatuur voor draadloze communicatie.

Radiofrequentie 5-GHz band (5150-5850 MHz) (revisie a en n)

■ 2,4-GHz band (2400-2483,5 MHz) (revisie b/g en n)

Het bereik van het draadloze signaal is afhankelijk van de overdrachtssnelheid van de draadloze communicatie. Bij lagere overdrachtssnelheden kan over grotere afstanden worden gecommuniceerd.

Het bereik van uw draadloze apparaten kan worden aangetast wanneer de antennes in de buurt van metalen oppervlakken en materialen met een hoge dichtheid worden geplaatst.
Het bereik kan eveneens afnemen als gevolg van obstakels op het pad van het radiosignaal. Deze obstakels kunnen het radiosignaal namelijk absorberen of reflecteren.

Bluetooth-technologie

Sommige computers in deze serie beschikken over een Bluetooth-functie voor draadloze communicatie waardoor er geen snoeren meer nodig zijn tussen elektronische apparaten zoals computers, printers en mobiele telefoons. Als deze functie is ingeschakeld, biedt Bluetooth snel en eenvoudig een veilige en betrouwbare, draadloze netwerkomgeving.

U kunt de ingebouwde Bluetooth-functies van de computer en een externe Bluetooth-adapter niet tegelijk gebruiken. De kenmerken van Bluetooth-technologie zijn als volgt:

Wereldwijde toepasbaarheid

De Bluetooth-radiozender en -ontvanger werkt op de 2,4-GHz band. Deze band, waarvoor geen vergunning nodig is, is compatibel met radiosystemen in de meeste landen.

Radioverbindingen

U kunt eenvoudig verbindingen tot stand brengen tussen twee of meer apparaten, deze verbindingen worden gehandhaafd zelfs als de apparaten buiten het gezichtsveld van elkaar liggen.

Veiligheid

Twee geavanceerde beveiligingsmechanismen zorgen voor optimale beveiliging:

Verificatie voorkomt dat onbevoegden toegang tot kritieke gegevens krijgen en maakt het onmogelijk de oorsprong van een bericht te vervalsen.
- Codering biedt bescherming tegen afluisteren en waarborgt de privacy van verbindingen.

Bluetooth-stack voor Windows van TOSHIBA

Denk eraan dat deze software speciaal ontworpen is voor de volgende besturingssystemen:

Windows 7

Informatie over het gebruik van deze software met deze besturingssystemen vindt u hieronder. Meer uitgebreide informatie vindt u in de elektronische Help-bestanden die met de software zijn meegeleverd.

Deze Bluetooth-stack is gebaseerd op versie 1.1/1.2/2.0+EDR/2.1+EDR/3.0/3.0+HS van de Bluetooth-specificatie, afhankelijk van het gekochte model. TOSHIBA kan de compatibiliteit tussen computerproducten en/of andere elektronische apparaten met Bluetooth alleen garanderen voor notebookcomputers van TOSHIBA.

Release-informatie voor de Bluetooth-stack voor Windows van TOSHIBA

1. Faxtoepassingen: Sommige faxtoepassingen kunnen niet met deze Bluetooth-stack worden gebruikt.
2. Meerdere gebruikers: het gebruik van Bluetooth in een omgeving met meerdere gebruikers wordt niet ondersteund. Dit betekent dat als u Bluetooth gebruikt, andere gebruikers die op dezelfde computer zijn aangemeld de Bluetooth-functionaliteit niet kunnen gebruiken.

Productondersteuning:

De nieuwste informatie over de ondersteuning van besturingssystemen, taalondersteuning of beschikbare upgrades vindt u op onze website in Europa (http://www.toshiba-europe.com/computers/tnt/bluetooth.htm) of de Verenigde Staten (www.pcsupport.toshiba.com).

LAN

De computer heeft ingebouwde ondersteuning voor Ethernet LAN (10 megabits per seconde, 10BASE-T), Fast Ethernet LAN (100 megabits per seconde, 100BASE-TX) of Gigabit Ethernet LAN (1000 megabits per seconde, 1000BASE-T).

In dit gedeelte wordt beschreven hoe u de computer koppelt aan en ontkoppelt van een LAN.

Installeer of verwijder geen geheugenmodule zolang Activering op LAN is ingeschakeld.

De functie Activering op LAN werkt niet zonder de netadapter. Laat de netadapter aangesloten als u deze functie gebruikt.
De verbindingssnelheid (10/100/1000 megabits per seconde) verandert automatisch, afhankelijk van de netwerkomstandigheden (aangesloten apparaat, kabel of ruis en dergelijke).

Typen LAN-kabels

De computer moet correct worden geconfigureerd voordat u verbinding met een LAN maakt. Als u zich bij een LAN aanmeldt terwijl de standaardinstellingen van de computer van kracht zijn, kunnen storingen in het LAN optreden. Vraag de LAN-beheerder naar de juiste configuratieprocedures.

Als u Gigabit Ethernet LAN (1000 megabits per seconde, 1000BASE-T) gebruikt, dient u de computer via een CAT5E-kabel of hoger aan te sluiten. U kunt geen CAT3- of CAT5-kabel gebruiken.

Als u Fast Ethernet LAN (100 megabits per seconde, 100BASE-TX) gebruikt, dient u de computer met een CAT5-kabel of hoger aan te sluiten. U kunt geen CAT3-kabel gebruiken.

Gebruikt u Ethernet LAN (10 megabits per seconde, 10BASE-T), dan kunt u de computer aansluiten met een CAT3-kabel of hoger.

De LAN-kabel aansluiten

Voer de volgende stappen uit om de LAN-kabel los te koppelen:

Sluit de netadapter aan alvorens de LAN-kabel aan te sluiten. Tijdens LAN-gebruik moet de netadapter aangesloten blijven. Als u de netadapter ontkoppelt terwijl de computer gegevens uitwisselt met een LAN, wordt de verbinding wellicht verbroken.
Sluit uitsluitend LAN-kabels aan op de LAN-poort. Doet u dat wel, dan kan dit schade of storingen veroorzaken.
Sluit geen voedingsapparaat aan op de LAN-kabel die aan de LAN-poort is gekoppeld. Als u dit doet, kunnen schade of storingen optreden.

1. Schakel de computer en alle erop aangesloten externe apparaten uit.
2. Koppel één uiteinde van de kabel aan de LAN-poort. Duw voorzichtig tot de vergrendeling vast klikt.

Afbeelding 3-10 De LAN-kabel aansluiten (R830)

1. LAN-aansluiting

2. LAN-kabel

3. Koppel het andere uiteinde van de kabel aan een LAN-hubconnector of router. Raadpleeg de netwerkbeheerder en hardware- of softwareleverancier voordat u een netwerkverbinding gebruikt of configureert.

Optionele apparaten

Optionele apparaten kunnen de capaciteiten en de veelzijdigheid van de computer uitbreiden. In deze paragraaf wordt beschreven hoe de volgende apparaten worden aangesloten of geïnstalleerd.

Kaarten/geheugen

ExpressCard (ExpressCard/34 of ExpressCard/54)
Smart Card
Geheugenmediasleuf
Aanvullende geheugenmodule

Randapparaten

Externe monitor
HDMI
DisplayPort
eSATA-apparaten
TOSHIBA Hi-Speed Port Replicator II

Overige

Beveiligingsslot
Optionele TOSHIBA-accessoires

ExpressCard

Sommige modellen zijn uitgerust met één ExpressCard-sleuf waarin elk ExpressCard-apparaat dat voldoet aan de industrienormen, vervaardigd door TOSHIBA of een andere leverancier, kan worden geplaatst. U kunt kaarten direct in de sleuf installeren zonder de computer uit te schakelen. Voor deze sleuf wordt gebruik gemaakt van de PCI-Express-interface. Deze interface schrijft en leest gegevens op een maximale theoretische snelheid van 2,5 Gbps.

Een ExpressCard plaatsen

De Windows-voorziening voor directe installatie maakt het mogelijk om ExpressCards te installeren terwijl de computer is ingeschakeld.

Plaats een ExpressCard niet terwijl de computer in de slaapstand of de sluimerstand staat, aangezien sommige kaarten dan niet correct werken.

Voer de volgende stappen uit om een ExpressCard te plaatsen:

1. Druk op de dummykaart om deze gedeeltelijk uit de computer te laten schuiven.
2. Trek de dummykaart uit de sleuf.
3. Plaats de ExpressCard in de ExpressCard-sleuf in de zijkant van de computer.
4. Duw de ExpressCard voorzichtig aan tot hij stevig vastzit.

Afbeelding 3-11 De ExpressCard plaatsen (R830)

1. Nadat u de ExpressCard hebt geplaatst, dient u de documentatie te lezen en in Windows te controleren of de configuratie correct is.

Een ExpressCard verwijderen

Voer de volgende stappen uit om een ExpressCard te verwijderen.

1. Open het pictogram Hardware veilig verwijderen en media uitwerpen op de Windows-taakbalk.
2. Wijs ExpressCard aan en klik op de linkerknop van het touchpad.
3. Druk op de ExpressCard om deze gedeeltelijk uit de computer te laten schuiven.
4. De kaart komt een stukje naar buiten, zodat u deze kunt verwijderen.
5. Plaats de dummykaart in de ExpressCard-sleuf.

Wanneer u geen ExpressCard gebruikt, dient u een dummykaart te plaatsen.

Smart Card

Een Smart Card is een plastic kaart van creditcardformaat. De kaart bevat een zeer dunne IC-chip waarop informatie kan worden opgeslagen. Deze kaarten kunnen worden gebruikt voor diverse toepassingen, zoals telefoons en elektronische betalingen.

Deze paragraaf bevat informatie over een correct gebruik van de Smart Card-sleuf en het wordt ten zeerste aanbevolen dit te lezen voordat u de computer gebruikt.

Sommige modellen zijn uitgerust met een Smart Card-sleuf.

Deze computer ondersteunt ISO7816-3 asynchrone kaarten (ondersteunde protocollen zijn T=0 en T=1) met een werkvoltage van 5 V.

Een Smart Card plaatsen

De Smart Card-sleuf bevindt zich in de zijkant van de computer. De Windows-voorziening voor directe installatie maakt het mogelijk om een Smart Card te plaatsen terwijl de computer is ingeschakeld.

Voer de volgende stappen uit om een Smart Card te plaatsen:

1. Steek de Smart Card in de Smart Card-sleuf met de metalen aansluitingen naar boven.
2. Duw de Smard Card voorzichtig aan tot hij stevig vastzit. De computer herkent de Smart Card en toont een pictogram op de Windows-taakbalk.

Wanneer u een Smart Card in de Smart Card-sleuf steekt, dient u erop te letten dat u de kaart in de juiste richting plaatst.
Duw op de Smart Card totdat deze het einde van de Smart Card-sleuf bereikt. De Smart Car steekt nu nog ongeveer 2 cm uit de sleuf. Probeer de kaart niet verder in de sleuf te duwen.
Verwijder de Smart Card altijd uit de Smart Card-sleuf voordat u de computer verplaatst.
■ Verwijder de Smart Card na gebruik.

Als u deze instructies niet opvolgt, kan dit leiden tot beschadiging van de computer en/of de Smart Card.

1. Nadat u de Smart Card hebt geplaatst, dient u de documentatie te lezen en in Windows te controleren of de configuratie correct is.

Een Smart Card verwijderen

Voer de volgende stappen uit om een Smart Card te verwijderen:

1. Open het pictogram Hardware veilig verwijderen en media uitwerpen op de Windows-taakbalk.

Controleer voordat u de Smart Card verwijdert of de kaart niet door een programma of het systeem wordt gebruikt.
Let erop dat u de Smart Card niet verbuigt wanneer u deze uit de computer verwijdert.

1. Wijs Smart Card aan en klik op de linkerknop van het touchpad.

2. Verwijder de Smart Card.

Geheugenmediasleuf

Deze computer is uitgerust met een geheugenmediasleuf waarin u verschillende soorten geheugenmedia met diverse capaciteiten kunt plaatsen, zodat u eenvoudig gegevens kunt overbrengen vanaf apparaten zoals digitale camera's en PDA's (Personal Digital Assistants).

Zorg ervoor dat er geen voorwerpen in de geheugenmediasleuf terechtkomen. Let erop dat er nooit metalen voorwerpen, zoals schroeven, nietjes en paperclips in de computer of het toetsenbord terechtkomen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de computer beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.

Voor gebruik van een miniSD/microSD-kaart, Memory Stick, Memory Stick Duo, Memory Stick PRO Duo en Memory Stick Micro is een adapter vereist.
Houd er rekening mee dat niet alle geheugenmedia zijn getest op een correcte werking. Er kan derhalve niet worden gegarandeerd dat alle geheugenmedia probleemloos functioneren.
De sleuf van sommige modellen ondersteunt geen Magic Gate-functies.

Afbeelding 3-12 Voorbeelden van geheugenmedia

Secure Digital (SD)-kaart

microSD-kaartadapter en microSD-kaart

MultiMediaCard (MMC)

Memory Stick xD-Picture Card

Geheugenmedia

Dit gedeelte bevat belangrijke voorzorgsmaatregelen voor een correcte behandeling van geheugenmedia.

Aandachtspunten met betrekking tot geheugenkaarten

SD/SDHC/SDXC-geheugenkaarten zijn compatibel met SDMI (Secure Digital Music Initiative), een technologie ter voorkoming van het illegaal

kopiëren of afspelen van digitale muziek. U kunt beschermd materiaal dus niet op andere computers of apparaten afspelen of naar andere computers of apparaten kopiëren, en u mag auteursrechtelijk materiaal alleen verveelvoudigen voor privégebruik.

Hieronder vindt u een eenvoudige uitleg van de manier waarop u SD-geheugenkaarten kunt onderscheiden van SDHC- en SDXC-geheugenkaarten.

SD-, SDHC- en SDXC-geheugenkaarten zien er vrijwel hetzelfde uit. Het logo op geheugenkaarten verschilt echter, zodat u bij aanschaf goed op het logo moet letten.

Het logo van een SD-geheugenkaart is ( )
Het logo van een SDHC-geheugenkaart is (
Het logo van een SDHC-geheugenkaart is ( ).

De maximale capaciteit van SD-geheugenkaarten is 2 GB. De maximale capaciteit van SDHC-geheugenkaarten is 32 GB.

Kaarttype Capaciteiten

SD 8 MB, 16 MB, 32 MB, 64 MB, 128 MB, 256 MB, 512 MB, 1 GB, 2 GB

SDHC 4 GB, 8 GB, 16 GB, 32 GB

SDXC 64 GB

Formattering van geheugenmedia

Nieuwe mediakaarten worden geformatteerd volgens specifieke normen. Als u een mediakaart opnieuw wilt formatteren, gebruik hiervoor dan een apparaat dat mediakaarten kan gebruiken.

Een geheugenkaart formatteren

Wanneer u een geheugenkaart koopt, is deze reeds geformatteerd conform specifieke normen. Als u een geheugenkaart opnieuw formatteert, dient u deze te formatteren met een apparaat, zoals een digitale camera of digitale audiospeler, dat geheugenkaarten gebruikt en niet met de formatteeropdracht van Windows.

Als u alle gebieden van de SD-geheugenkaart wilt formatteren, inclusief het beschermde gebied, dient u een toepassing aan te schaffen die overweg kan met het kopieerbeveiligingssysteem.

Behandeling van schijven

Neem de volgende voorzorgsmaatregelen voor de behandeling van kaarten in acht.

Behandeling van kaarten

Buig kaarten niet.
Houd kaarten uit de buurt van vloeistoffen en bewaar ze niet op een vochtige plaats.
Raak het metalen deel van een kaart niet aan en laat het niet vochtig of vuil worden.
Plaats de kaart na gebruik terug in de houder.
De kaart kan slechts op één manier worden geplaatst. Gebruik geen overmatige kracht om de kaart in de sleuf te duwen.
Laat een kaart niet gedeeltelijk in de sleuf zitten. Duw de kaart in de sleuf totdat deze vastklikt.

Behandeling van geheugenkaarten

Zet de schrijfbeveiligingsschakelaar in de vergrendelde stand als u geen gegevens wilt vastleggen.
- Geheugenkaarten hebben maar een beperkte levensduur, zorg er dus voor dat u een back-up maakt van belangrijke gegevens.
Schrijf niet naar een kaart als de accu bijna leeg is. Een laag energieniveau kan de schrijfkwaliteit aantasten.
■ Verwijder een kaart niet tijdens het lezen of schrijven van gegevens.

Raadpleeg de handleiding bij de geheugenkaarten voor meer informatie.

De schrijfbeveiliging

De volgende geheugenkaarten hebben een beveiligingsfunctie.

SD-kaart (SD-geheugenkaart, SDHC-geheugenkaart, SDXC-geheugenkaart)
■ Memory Stick (Memory Stick, Memory Stick PRO, Memory Stick Duo, Memory Stick PRO Duo, Memory Stick Micro)

Zet de schrijfbeveiligingsschakelaar in de vergrendelde stand als u geen gegevens wilt vastleggen.

Een geheugenmedium plaatsen

De volgende instructies zijn van toepassing op alle soorten ondersteunde media. Voer de volgende stappen uit als u een geheugenmedium wilt plaatsen:

1. Draai het geheugenmedium zodanig dat de contactpunten (metalen delen) naar beneden zijn gericht.
2. Plaats het geheugenmedium in de geheugenmediasleuf aan de zijkant van de computer.
3. Duw het geheugenmedium voorzichtig aan tot dit stevig vastzit.

Afbeelding 3-13 Een geheugenmedium plaatsen (R830)

Zorg dat u het geheugenmedium recht voor de sleuf houdt voordat u dit plaatst. Als u het medium verkeerd plaatst, kunt u dit mogelijk niet meer verwijderen.
Raak de metalen contactpunten niet aan wanneer u geheugenmedia plaatst. Hierdoor wordt het opslaggebied mogelijk blootgesteld aan statische elektriciteit, waardoor gegevens verloren kunnen gaan.
Schakel niet over op de slaapstand of de sluimerstand terwijl bestanden worden gekopieerd. Hierdoor kunnen gegevens verloren gaan.

Een geheugenmedium verwijderen

De volgende instructies zijn van toepassing op alle soorten ondersteunde media. Voer de volgende stappen uit om een geheugenmedium te verwijderen:

1. Open het pictogram Hardware veilig verwijderen en media uitwerpen op de Windows-taakbalk.
2. Wijs het geheugenmedium aan en klik op de linkerknop van het touchpad.
3. Druk op het geheugenmedium, zodat dit deels uit de computer steekt.
4. Verwijder nu het medium.

Zorg dat het lampje van de geheugenmediasleuf uit is voordat u het geheugenmedium verwijdert of de computer uitschakelt. Als u het geheugenmedium verwijdert of de computer uitschakelt terwijl de computer het geheugenmedium gebruikt, bestaat de kans dat gegevens op het medium verloren gaan of beschadigd raken.

Verwijder een geheugenmedium niet terwijl de computer in de slaapstand of de sluimerstand staat. Hierdoor kan de computer instabiel raken of kunnen gegevens op het geheugenmedium verloren gaan.

Verwijder niet alleen de Memory Stick Duo/Memory Stick PRO Duo/Memory Stick Micro/miniSD/microSD-kaart terwijl u de adapter in de geheugenmediasleuf laat zitten.

Aanvullende geheugenmodule

U kunt het geheugen van de computer uitbreiden om de hoeveelheid beschikbaar systeemgeheugen te vergroten. In dit gedeelte wordt beschreven hoe u een optionele geheugenmodule installeert en verwijdert.

Leg een doek onder de computer om te voorkomen dat het deksel wordt beschadigd wanneer u de geheugenmodules plaatst/vervangt. Gebruik geen doek van materiaal dat statische elektriciteit genereert of vasthoudt.
Raak geen andere interne computeronderdelen aan als u een geheugenmodule installeert of verwijdert.
Plaats de twee geheugenmodules in respectievelijk sleuf A en sleuf B. De computer werkt nu in de tweekanaalsmodus. U hebt efficiënt toegang tot de geplaatste geheugenmodules in de tweekanaalsmodus.

Gebruik alleen geheugenmodules die zijn goedgekeurd door TOSHIBA.
U mag een geheugenmodule niet installeren of verwijderen in de volgende omstandigheden:

a. De computer is ingeschakeld.
b. De computer is afgesloten in de slaapstand of de sluimerstand.
c. Activering op LAN is actief.
d. De functie voor draadloze communicatie is ingeschakeld.
e. De functie Slaapstand en laden is ingeschakeld.

Zorg dat u geen schroefjes of ander materiaal in de computer laat vallen. Dit kan storing of een elektrische schok veroorzaken.
Aanvullende geheugenmodules zijn elektronische precisiecomponenten die onherstelbaar kunnen worden beschadigd door statische elektriciteit. Aangezien het menselijk lichaam statische elektriciteit kan bevatten, is het belangrijk dat u zichzelf ontlaadt voordat u aanvullende geheugenmodules aanraakt of plaatst. Raak eenvoudig met blote handen een metalen voorwerp aan om de statische elektriciteit van uw lichaam te laten afvloeien.

Gebruik een kruiskopschroevendraaier nummer 1 voor de R850/R840 en een kruiskopschroevendraaier nummer 0 voor de R830 om de schroeven

te verwijderen en vast te draaien. Bij gebruik van een onjuiste schroevendraaier kunt u de schroefkoppen beschadigen.

Een geheugenmodule installeren

Voer de volgende stappen uit om een geheugenmodule te installeren:

1. Zet de computer uit. Zorg dat het aan/uit-lampje uit is (raadpleeg zo nodig de paragraaf De computer uitschakelen in hoofdstuk 1, Aan de slag).
2. Verwijder de netadapter en alle kabels en randapparaten die op de computer zijn aangesloten.
3. Sluit het beeldscherm.
4. Draai de computer ondersteboven en verwijder de accu-eenheid (raadpleeg zo nodig de paragraaf De accu-eenheid vervangen in hoofdstuk 5, Stroomvoorziening en slaapstanden).
5. Draai de schroeven los waarmee het afdekplaatje van de geheugenmodules is bevestigd. Deze schroeven zijn aan het plaatje bevestigd om zoekraken te voorkomen.
6. Schuif uw nagel of een dun voorwerp onder het plaatje en til het op. Afbeelding 3-14 Het afdekplaatje van de geheugenmodule verwijderen (R830)

1. Schroeven 2. Afdekplaatje geheugenmodule

2. Breng het uitstekende gedeelte van de geheugenmodule op één lijn met de geheugensleuf en plaats de voorzichtig in de sleuf onder een hoek van ongeveer 30 graden. Duw de module vervolgens omlaag tot deze aan weerszijden vastklikt.

Afbeelding 3-15 De geheugenmodule plaatsen (R830)

Let erop dat er nooit metalen voorwerpen, zoals schroeven, nietjes of paperclips in de computer terechtkomen. Vreemde metalen voorwerpen kunnen tot kortsluiting leiden, waardoor de computer beschadigd raakt en er brand ontstaat, met mogelijk ernstig letsel tot gevolg.
Raak de connectoren op de geheugenmodule en op de computer niet aan. Vuil op de connectoren kan problemen met de toegang tot het geheugen veroorzaken.

Sleuf A is gereserveerd voor de eerste geheugenmodule. Gebruik sleuf B voor het uitbreidingsgeheugen. Als er slechts één module is geïnstalleerd, gebruikt u sleuf A.

Plaats de groeven aan de randen van de geheugenmodule tegenover de vergrendellipjes op de connector en sluit de module stevig aan op de connector. Als het u in eerste instantie niet lukt de geheugenmodule te installeren, duwt u de vergrendellipjes voorzichtig naar buiten met uw vinger.

Houd de module vast aan de linker- en rechterrand, de randen met de groeven.

1. Plaats het afdekplaatje van de geheugenmodule terug en bevestig het met de schroeven.

Zorg ervoor dat het afdekplaatje goed vastzit.

Afbeelding 3-16 Het afdekplaatje over de geheugenmodule plaatsen (R830)

1. Afdekplaatje geheugenmodule 2. Schroeven

2. Installeer de accu-eenheid. Raadpleeg indien nodig de paragraaf De accu-eenheid vervangen in hoofdstuk 5, Stroomvoorziening en spaarstanden.

3. Draai de computer om.

4. Zet de computer aan en controleer of het toegevoegde geheugen wordt herkend door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Systeem.

Een geheugenmodule verwijderen

Voer de volgende stappen uit als u een geheugenmodule wilt verwijderen:

1. Zet de computer uit. Zorg dat het aan/uit-lampje uit is (raadpleeg zo nodig de paragraaf De computer uitschakelen in hoofdstuk 1, Aan de slag).

2. Verwijder de netadapter en alle kabels en randapparaten die op de computer zijn aangesloten.

3. Sluit het beeldscherm.

4. Zet de computer ondersteboven en verwijder de accu-eenheid.

5. Draai de schroeven los waarmee het afdekplaatje van de geheugenmodules is bevestigd. Deze schroeven zijn aan het plaatje bevestigd om zoekraken te voorkomen.

6. Schuif uw nagel of een dun voorwerp onder het plaatje en til het op.

7. Druk de veertjes naar buiten om de module los te maken. Eén uiteinde van de module komt schuin omhoog.

8. Pak de module bij de randen vast en verwijder hem uit de computer.

Bij langdurig computergebruik worden de geheugenmodules en de nabijgelegen schakelingen heet. Laat de geheugenmodules in dat geval afkoelen tot kamertemperatuur alvorens ze te hanteren. Als u de modules eerder aanraakt, kunt u zich branden.

Raak de connectoren op de geheugenmodule en op de computer niet aan. Vuil op de connectoren kan problemen met de toegang tot het geheugen veroorzaken.

Afbeelding 3-17 De geheugenmodule verwijderen (R830)

1. Plaats het afdekplaatje van de geheugenmodule terug en bevestig het met de schroeven.

Zorg ervoor dat het afdekplaatje goed vastzit.

1. Installeer de accu-eenheid.

2. Draai de computer om.

Externe monitor

Op de computerpoort voor een externe RGB-monitor kan een externe analoge monitor worden aangesloten. Voer de volgende stappen uit om een monitor aan te sluiten:

De monitorkabel aansluiten

1. Schakel de computer uit.

2. Sluit de monitorkabel aan op de poort voor een externe RGB-monitor. Afbeelding 3-18 De monitorkabel aansluiten op de poort voor een externe RGB-monitor (R830)

1. Poort voor externe RGB-monitor 2. Monitorkabel

De computerpoort voor een externe RGB-monitor bevat geen bevestigingsschroeven voor een monitorkabel. Monitorkabels met bevestigingsschroeven kunnen echter wel worden gebruikt.

1. Zet de externe monitor aan.
2. Zet de computer aan.

Wanneer u de computer aanzet, wordt de monitor automatisch herkend en wordt vastgesteld of het een kleuren- of monochrome monitor betreft. Als u problemen ondervindt met het verkrijgen van beeld op de juiste monitor, kunt u de sneltoets FN + F5 gebruiken om de beeldscherminstellingen te wijzigen (als u daarna de externe monitor loskoppelt voordat u de computer uitzet, moet u nogmaals op de sneltoets FN + F5 drukken om over te schakelen op het interne scherm).

Raadpleeg de paragraaf Het toetsenbord voor meer informatie over het wijzigen van de beeldscherminstelling met sneltoetsen.

Koppel de externe monitor niet los in de slaapstand of de sluimerstand. Zet de computer uit voordat u de externe monitor loskoppelt.

Als het bureaublad wordt weergegeven op een externe analoge monitor, wordt dit soms in het midden van de monitor weergegeven met zwarte balken rondom (in een klein formaat).

Raadpleeg in dat geval de handleiding van de monitor en stel een weergavemodus in die door de monitor wordt ondersteund. Het bureaublad wordt dan weergegeven op een geschikte grootte met de juiste hoogte-breedteverhouding.

HDMI

Sommige modellen zijn uitgerust met een HDMI-uit-poort.

Op de HDMI-uit-poort van de computer kunt u een HDMI-monitor aansluiten. Voer de volgende stappen uit om een monitor aan te sluiten.

Aangezien de poortwerking niet van alle HDMI-monitoren (High-Definition Multimedia Interface) is gecontroleerd, werken sommige HDMI-monitoren mogelijk niet correct.

De HDMI-uit-poort aansluiten

1. Sluit het ene uiteinde van de HDMI-kabel aan op de HDMI-uit-poort van het HDMI-apparaat.
2. Sluit het andere uiteinde van de HDMI-kabel aan op de HDMI-uit-poort van de computer.

Afbeelding 3-19 De HDMI-uit-poort aansluiten (R830)

U mag een HDMI-apparaat alleen aansluiten op of loskoppelen van de computer in de volgende omstandigheden:

De computer is ingeschakeld.
De computer is volledig uitgeschakeld.

Doe dit niet terwijl de computer in de slaapstand of de sluimerstand staat.

Wanneer u een televisie of externe monitor aansluit op de HDMI-poort, moet het beelduitvoerapparaat zijn ingesteld op HDMI.
Wanneer u de HDMI-kabel loskoppelt en weer aansluit, dient u minstens 5 seconden te wachten voordat u de HDMI-kabel weer aansluit.

Wanneer u het beelduitvoerapparaat verandert met een sneltoets zoals FN + F5, wordt het afspeelapparaat mogelijk niet automatisch gewijzigd. In dit geval stelt u het afspeelapparaat in op hetzelfde apparaat als het beelduitvoerapparaat door het afspeelapparaat als volgt aan te passen:
1. Klik op Start -> Configuratiescherm -> Hardware en geluiden -> Geluid.
2. Selecteer op het tabblad Afspelen het afspeelapparaat waarnaar u wilt overschakelen.
3. Als u de interne luidsprekers van de computer wilt gebruiken, selecteert u Luidsprekers. Als u de televisie of externe monitor wilt gebruiken die u op de computer hebt aangesloten, selecteert u een ander afspeelapparaat.
4. Klik op de knop Standaard.
5. Klik op OK om het dialoogvenster Geluid te sluiten.

Instellingen voor beeldweergave op HDMI

Als u beelden op een HDMI-apparaat wilt weergeven, dient u de volgende instellingen te configureren. Als u dit niet doet, wordt er mogelijk niets weergegeven.

Gebruik voordat u de video gaat afspelen, de sneltoets FN + F5 om het weergaveapparaat te selecteren. Kies tijdens het afspelen geen ander weergaveapparaat.

Kies geen ander weergaveapparaat in de volgende situaties:

Terwijl er gegevens worden gelezen of weggeschreven.

Terwijl er communicatie plaatsvindt.

De HD-indeling selecteren

Voer de onderstaande stappen uit om de weergavemodus te selecteren:

1. Klik op Start en klik vervolgens op Configuratiescherm.
2. Klik op Vormgeving aan persoonlijke voorkeur aanpassen.
3. Klik op Beeldscherm.
4. Klik op Beeldscherminstellingen wijzigen.
5. Klik op Geavanceerde instellingen.
6. Klik op Alle modi weergeven.
7. Selecteer een van de onderstaande indelingen bij Alle modi weergeven.

Weergavemodus bij 'Alle modi weergeven' HD-indeling

1920 x 1080, ware kleuren (32-bits), 60 Hertz 1080p

Weergavemodus bij 'Alle modi weergeven' HD-indeling

1920 x 1080, ware kleuren (32-bits), 30 Hertz (geïnterlinieerd)	1080i
1280 x 720, ware kleuren (32-bits), 60 Hertz 720p
720 x 576, ware kleuren (32-bits), 50 Hertz 576p
720 x 480, ware kleuren (32-bits), 60 Hertz 480p

De bovenstaande weergavemodi zijn gebruikelijke HDMI-weergavemodi. De weergegeven modi verschillen per HDMI-monitor.

DisplayPort

Sommige modellen zijn uitgerust met een DisplayPort. Op deze poort kunt u een externe monitor aansluiten.

De DisplayPort aansluiten

1. Steek het ene uiteinde van de DisplayPort-kabel in de DisplayPort van de externe monitor.
2. Schakel de externe monitor in.
3. Sluit het andere uiteinde van de DisplayPort-kabel aan op de DisplayPort van de computer.

Aangezien de poortwerking niet van alle externe monitoren is gecontroleerd, werken sommige monitoren mogelijk niet correct.

Wanneer u het beelduitvoerapparaat verandert met een sneltoets zoals FN + F5, wordt het afspeelapparaat mogelijk niet automatisch gewijzigd. In dit geval stelt u het afspeelapparaat in op hetzelfde apparaat als het beelduitvoerapparaat door het afspeelapparaat als volgt aan te passen:

1. Klik op Start -> Configuratiescherm -> Hardware en geluiden - > Geluid.
2. Selecteer op het tabblad Afspelen het afspeelapparaat waarnaar u wilt overschakelen.

3. Als u de interne luidsprekers van de computer wilt gebruiken, selecteert u Luidsprekers. Als u de televisie of externe monitor wilt gebruiken die u op de computer hebt aangesloten, selecteert u een ander afspeelapparaat.

4. Klik op de knop Standaard.

5. Klik op OK om het dialoogvenster Geluid te sluiten.

eSATA-apparaten (External Serial ATA)

Een apparaat dat voldoet aan de eSATA-norm kan worden aangesloten op de eSATA/USB-combinatiepoort van de computer.

Een eSATA-apparaat aansluiten

Als u een eSATA-apparaat wilt aansluiten, voert u de volgende stappen uit:

1. Sluit een eSATA-kabel aan op de eSATA/USB-combinatiepoort.

Steek de stekker recht in de aansluiting.

Wees voorzichtig dat u de verbindingspennen niet beschadigt door de aansluiting te forceren.

Afbeelding 3-20 Een eSATA-kabel aansluiten op de eSATA/USB-combinatiepoort (R830)

1. eSATA/USB-combinatiepoort 2. eSATA-kabel

Een aangesloten eSATA-apparaat wordt mogelijk niet herkend als het wordt aangesloten op de eSATA/USB-combinatiepoort terwijl de computer in de slaapstand of sluimerstand staat. Als dit gebeurt, koppelt u het eSATA-apparaat los en sluit u het apparaat aan terwijl de computer is ingeschakeld.
Als u een eSATA-apparaat aansluit nadat u de computer hebt ingeschakeld, duurt het circa 10 seconden voordat de computer het station herkent. Pas na 10 seconden mag u het station loskoppelen en opnieuw aansluiten.

Een eSATA-apparaat loskoppelen

U kunt na gebruik van een eSATA-apparaat de volgende stappen uitvoeren om het station los te koppelen:

1. Wacht totdat het lampje van het eSATA-apparaat uitgaat, zodat u zeker weet dat er geen activiteit meer plaatsvindt.

Als u een eSATA-apparaat loskoppelt of de stroom uitschakelt terwijl de computer het station gebruikt, loopt u het risico dat gegevens verloren gaan of dat het eSATA-apparaat of het station beschadigd raakt.

1. Klik op het pictogram Hardware veilig verwijderen en media uitwerpen op de Windows-taakbalk.
2. Klik op het eSATA-apparaat dat u wilt verwijderen.
3. Trek de eSATA/USB-combinatiestekker van het eSATA-apparaat voorzichtig uit de eSATA/USB-combinatiepoort van de computer.

TOSHIBA Hi-Speed Port Replicator II

Naast de beschikbare poorten op de computer biedt de TOSHIBA Hi-Speed Port Replicator II ook diverse soorten poorten.

De TOSHIBA Hi-Speed Port Replicator II wordt rechtstreeks aan de dockinginterface op de onderkant van de computer gekoppeld. De TOSHIBA Hi-Speed Port Replicator II wordt via de netadapter op een voedingsbron aangesloten.

Sluit eerst de netadapter aan en daarna pas de TOSHIBA Hi-Speed Port Replicator II.
Als een TOSHIBA Hi-Speed Port Replicator II op de computer is aangesloten, kunt u de volgende computerpoorten niet gebruiken: LAN-aansluiting, DC IN 19 V-aansluiting en de poort voor een externe RGB-monitor.
Wanneer u een netadapter op de TOSHIBA Hi-Speed Port Replicator II aansluit, moet u altijd de netadapter gebruiken die bij de TOSHIBA Hi-Speed Port Replicator II is inbegrepen. Gebruik de netadapter van de computer niet.
Wanneer de replicator is gekoppeld, kan mogelijk niet worden opgestart vanaf USB 3.0-poorten. Als u wilt weten of uw computer kan worden opgestart via USB 3.0, neemt u voor hulp contact op met TOSHIBA-ondersteuning.
Raadpleeg de gebruikershandleiding van de TOSHIBA Hi-Speed Port Replicator II voor meer informatie.

Beveiligingsslot

Met het beveiligingsslot kunt u de computer aan een bureau of ander groot voorwerp verankeren om te voorkomen dat de computer wordt gestolen of door onbevoegden wordt verwijderd. Aan de rechterkant van de computer bevindt zich een sleuf voor een beveiligingsslot. Bevestig één uiteinde van een kabel aan bijvoorbeeld een bureau en het andere uiteinde aan de sleuf voor het beveiligingslot. De methoden voor het bevestigen van

beveiligingskabels verschillen per product. Raadpleeg voor meer informatie de instructies bij het product dat u gebruikt.

Het beveiligingsslot aansluiten

Voer de onderstaande stappen uit om een beveiligingskabel aan te sluiten:

1. Draai de computer met de rechterkant naar u toe.
2. Lijn de beveiligingskabel uit met de sleuf van het beveiligingsslot en zorg ervoor dat deze stevig vastzit.

Afbeelding 3-21 Beveiligingsslot (R830)

U kunt uw computer nog krachtiger en gebruikersvriendelijker maken door een aantal opties en accessoires toe te voegen. In de volgende lijst vindt u informatie over enkele items die verkrijgbaar zijn u bij uw verkoper of TOSHIBA-leverancier:

Geheugenkit U kunt geheugenmodules van 1 GB, 2 GB of 4GB (DDR3-1333) gemakkelijk in de computer installeren.Het beschikbare optionele geheugen hangt af van de TOSHIBA-autorisatie.

Universele netadapter

Als u de computer regelmatig op verschillende locaties gebruikt, is het wellicht een goed idee om voor elke locatie een extra netadapter te kopen: u hoeft de adapter dan niet telkens mee te nemen.

Accu-eenheid Een extra accu-eenheid als reserve of ter vervanging. Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie.

TOSHIBA Hi-Speed Port Replicator II

De TOSHIBA Hi-Speed Port Replicator II biedt diverse soorten poorten.

Raadpleeg de gebruikershandleiding van de TOSHIBA Hi-Speed Port Replicator II voor meer informatie.

Geluidssysteem

In dit gedeelte worden enkele van de audiobedieningsfuncties beschreven.

Volume Mixer

Met het hulpprogramma Volumemixer kunt u het afspeelvolume regelen van apparaten en toepassingen onder Windows.

U start het hulpprogramma Volumemixer door met de rechtermuisknop te klikken op het luidsprekerpictogram op de taakbalk en Volumemixer openen te selecteren in het submenu.
U past het volume van de luidsprekers of de hoofdtelefoon aan door te schuifregelaar Luidsprekers te verslepen.
Als u het volume wilt aanpassen van een toepassing die u gebruikt, versleept u de schuifregelaar van de desbetreffende toepassing.

Microfoonvolume

Volg de onderstaande stappen om het opnamevolume van de microfoon te wijzigen.

1. Klik met de rechtermuisknop op het luidsprekerpictogram op de taakbalk en selecteer Opnameapparaten in het submenu.
2. Selecteer Microfoon en klik op Eigenschappen.
3. Versleep de schuifregelaar Microfoon op het tabblad Niveaus om het volume van de microfoon te verhogen of te verlagen.

Als het microfoonvolume niet toereikend is, verplaatst u de schuifregelaar Microfoonversterking naar een hoger niveau.

Audio-aanpassingen

Voer de onderstaande stappen uit als u de geluidseffecten van de huidige luidspreker wilt toepassen.

1. Klik met de rechtermuisknop op het luidsprekerpictogram op de taakbalk en selecteer Afspeelapparaten in het submenu.
2. Selecteer Luidsprekers en klik op Eigenschappen.
3. Selecteer de gewenste geluidseffecten op het tabblad Aanpassingen en klik op Toepassen.

Realtek HD Audio Manager

U kunt de audioconfiguratie controleren en wijzigen met Realtek Audio Manager. U start Realtek Audio Manager door te klikken op Start -> Configuratiescherm, Grote pictogrammen te selecteren voor Weergeven op en te klikken op Realtek HD Audio Manager.

Wanneer u Realtek Audio Manager voor het eerst start, ziet u twee apparaattabs. Speakers (Luidsprekers) is het standaarduitvoerapparaat. Microphone is het standaardinvoerapparaat. Als u het standaardapparaat wilt wijzigen, klikt u op de knop Set Default Device (Standaardapparaat instellen) onder de tab van het gekozen apparaat.

Informatie

Klik op de informatieknop om hardwaregegevens, softwaregegevens en de taalinstelling weer te geven.

Energiebeheer

De audiocontroller in uw computer kan worden uitgeschakeld wanneer de audiofunctie niet actief is. Als u de configuratie van het audio-energiebeheer wilt aanpassen, klikt op de batterijknop

Als audio-energiebeheer is ingeschakeld, is de knop met het rondje linksboven in Power Management (Energiebeheer) blauw en bol.
Als deze knop zwart en hol is, is audio-energiebeheer uitgeschakeld.

Luidsprekerconfiguratie

Klik op de knop Audio Test om te controleren of het geluid van de interne luidsprekers of de koptelefoon uit de juiste richting komt.

Standaardindeling

U kunt de samplingfrequentie en bitdiepte van geluid wijzigen.

Videomodus

De video-instellingen worden ingesteld in het dialoogvenster Schermresolutie.

U opent het dialoogvenster Eigenschappen voor Beeldscherm door te klikken op Start -> Configuratiescherm -> Vormgeving en persoonlijke instellingen -> Beeldscherm -> Beeldscherminstellingen wijzigen.

Als u bepaalde toepassingen uitvoert (zoals een 3D-toepassing, videoweergave of iets dergelijks), kunt u storingen op het scherm zien, zoals flikkering of weggevallen frames.

Als dit gebeurt, verlaagt u de schermresolutie totdat het scherm correct wordt weergegeven.

U kunt dit probleem mogelijk ook verhelpen door Windows Aero™ uit te schakelen.

Omgaan met de computer

In dit gedeelte wordt uitgelegd hoe u met de computer omgaat en deze onderhoudt.

Om een lange levensduur en storingsvrij gebruik te waarborgen dient u de computer stofvrij te houden en voorzichtig te zijn met vloeistoffen in de buurt van de computer.

Mors geen vloeistoffen in de computer. Als de computer vochtig wordt, zet u deze direct uit en laat u de computer helemaal droog worden. In deze omstandigheden moet u de computer laten nakijken door een bevoegde servicemedewerker om de schade vast te stellen.
■ Reinig de plastic delen van de computer met een licht bevochtigde doek.
U kunt het beeldscherm reinigen door een kleine hoeveelheid reinigingsmiddel op een zachte, schone doek te sproeien en het scherm voorzichtig af te vegen.

Sproei schoonmaakmiddel nooit rechtstreeks op de computer en laat er geen vloeistof inlopen. Gebruik nooit bijtende chemicaliën om de computer te reinigen.

De computer verplaatsen

Hoewel de computer is ontworpen voor flexibel dagelijks gebruik, dient u enkele eenvoudige voorzorgsmaatregelen te treffen wanneer u de computer verplaatst om te zorgen dat het systeem probleemloos blijft werken.

Het wordt aanbevolen de vasteschijfbeveiliging in te schakelen voordat u de computer verplaatst. Raadpleeg de paragraaf Warmteverspreiding in dit hoofdstuk voor meer informatie.
- Controleer aan de hand van het lampje voor de vaste schijf en andere lampjes op de voorzijde van de computer of alle schijfactiviteit is gestopt voordat u de computer verplaatst.
Schakel de computer uit (afsluiten).
Koppel de netadapter en alle randapparaten los alvorens de computer te verplaatsen.
■ Sluit het beeldscherm.
- Til de computer niet op aan het beeldscherm.

■ Voordat u de computer optilt, moet deze zijn gesloten, de adapter afgekoppeld en afgekoeld. Nalatigheid van deze instructie kan tot een lichte brandwond leiden.

Let erop dat er niet tegen de computer wordt gedrukt of gestoten. Als u zich niet aan deze instructie houdt, kan dat leiden tot beschadiging van de computer, storingen of gegevensverlies.

Vervoer uw computer nooit als er nog kaarten zijn geplaatst. Dit kan leiden tot schade aan de computer en/of aan de kaart waardoor het product niet meer werkt.

- Gebruik een geschikte draagtas wanneer u de computer vervoert.

Houd de computer stevig vast wanneer u deze draagt om zo stoten en vallen te vermijden.

Houd de computer tijdens het dragen niet aan uitstekende delen vast.

Warmteverspreiding

Om de processor tegen oververhitting te beschermen, is deze voorzien van een interne temperatuursensor die een ventilator inschakelt of de verwerkingssnelheid verlaagt indien de interne temperatuur van de computer een bepaald niveau bereikt. U kunt instellen of u deze temperatuur wilt regelen door eerst de ventilator aan te zetten en daarna zo nodig de processorsnelheid te verlagen of vice versa. Deze functies worden beide ingesteld via Energiebeheer.

Zodra de temperatuur van de processor tot een normaal niveau is gedaald, wordt de ventilator uitgeschakeld en werkt de processor weer op de standaardsnelheid.

Als de temperatuur van de processor bij een van beide instellingen een onaanvaardbaar hoog niveau bereikt, wordt de computer automatisch uitgeschakeld om beschadiging te voorkomen. In dat geval gaan alle niet-opgeslagen gegevens in het geheugen verloren.

Hoofdstuk 4

Hulpprogramma's en geavanceerd gebruik

In dit hoofdstuk worden de hulpprogramma's en speciale voorzieningen van de computer beschreven en wordt het geavanceerde gebruik van bepaalde hulpprogramma's toegelicht.

Hulpprogramma's en toepassingen

In deze paragraaf worden de op de computer voorgeïnstalleerde hulpprogramma's beschreven en er wordt toegelicht hoe u de programma's start. Raadpleeg indien van toepassing de online handleiding, de Helpbestanden of het bestand Leesmij.txt bij elk hulpprogramma voor informatie over toepassing en het gebruik.

TOSHIBA Power Sa-ver	TOSHIBA Power Saver biedt diverse functies voor energiebeheer.
TOSHIBA-knoponder-steuning	Dit hulpprogramma regelt de functies van de volgende computerknoppen.■ Ecoknop■ TOSHIBA-presentatieknopDe toepassing die deze knop start, kan worden gewijzigd.
TOSHIBA PC-diagno-seprogramma	Het TOSHIBA PC-diagnoseprogramma toont gegevens over de configuratie van de computer en biedt de mogelijkheid de functionaliteit van bepaalde ingebouwde apparaten te testen.
TOSHIBA-wacht-woordhulpprogramma	Met het TOSHIBA-wachtwoordhulpprogramma kunt u een wachtwoord instellen om de toegang tot de computer te beperken.
TOSHIBA-flashkaarten	TOSHIBA-flashkaarten bieden een snelle manier om geselecteerde systeemfuncties te wijzigen.■ Sneltoetsfunctie
HW Setup Met dit programma kunt u uw hardware-instellingen aanpassen aan uw werkwijzen en de randapparaten die u gebruikt.
TOSHIBA Toeganke-lijkheid	Het hulpprogramma TOSHIBA Toegankelijkheid biedt ondersteuning voor gebruikers met bewegingsbeperkingen wanneer ze de TOSHIBA-sneltoetsfuncties willen gebruiken. Met dit hulpprogramma kunt u deFN-toets vastzetten. U drukt dan eenmaal op de FN-toets, laat de toets los en drukt op een van de functietoetsen (F-toetsen) om de functie ervan te activeren. DeFN-toets blijft in dit geval actief totdat een andere toets wordt ingedrukt.
Hulpprogramma voor vingerafdrukken	In dit product is een hulpprogramma voor vingerafdrukken geïnstalleerd waarmee vingerafdrukken kunnen worden vastgelegd en herkend. Die vingerafdrukken kunnen vervolgens worden gekoppeld aan een gebruikersnaam en wachtwoord, zodat u deze gegevens niet meer via het toetsenbord hoeft in te voeren. Beweeg eenvoudig met een vastgelegde vinger over de vingerafdruksensor, waarna de volgende functies worden ingeschakeld:■ Aanmelden bij Windows en toegang tot een beveiligde webpagina via Internet Explorer.■ Bestanden en mappen kunnen worden gecodeerd/gedecodeerd, zodat andere gebruikers er geen toegang toe hebben.■ Bij terugkeer uit een energiebesparende stand, zoals de slaapstand, kan een schermbeveiliging met wachtwoordbeveiliging worden uitgeschakeld.■ Verificatie van het gebruikerswachtwoord (en indien van toepassing het vasteschijfwachtwoord) terwijl de computer wordt opgestart (beveiliging bij opstarten).■ Functie voor enkelvoudige aanmelding Beveiliging via vingerafdrukken kan niet worden gebruikt in modellen waarin geen vingerafdrukmodule is geïnstalleerd.
TOSHIBA Gezichts-herkenning	TOSHIBA Gezichtsherkenning gebruikt eenbibliotheek voor gezichtsverificatie om hetgezicht van de gebruiker te verifiëren wanneerdeze zich aanmeldt bij Windows. Als deverificatie is geslaagd, wordt de gebruikerautomatisch aangemeld bij Windows. Degebruiker hoeft in dit geval dus geen wachtwoordin te voeren, waardoor de aanmeldinggemakkelijker verloopt.Voor meer informatie raadpleegt u de paragraafTOSHIBA Gezichtsherkenning gebruiken.
TOSHIBA VIDEOPLAYER	Deze software wordt meegeleverd voorweergave van video.De speler heeft een scherminterface en -functies.Klik op Start -> Alle programma's -> TOSHIBAVIDEO PLAYER -> TOSHIBA VIDEO PLAYER.Raadpleeg het Help-bestand voor meerinformatie over het gebruik van TOSHIBA VIDEOPLAYER.
Bluetooth-stack voorWindows van Toshiba	Door middel van deze software kunnen decomputer en externe Bluetooth-apparaten zoalsprinters en mobiele telefoons draadloos metelkaar communiceren.Bluetooth-functies kunnen niet worden gebruikt inmodellen waarin geen Bluetooth-module isgeïnstalleerd.
TOSHIBA Assist TOSHIBA Assist is een grafischegebruikersinterface waarmee u toegang krijgt totspeciale hulpprogramma's en toepassingen diehet gebruik en de configuratie van de computervereenvoudigen.U start het hulpprogramma door te klikken opStart -> Alle programma's -> TOSHIBA ->Hulpprogramma's -> TOSHIBA Assist.
TOSHIBA ConfigFree	TOSHIBA ConfigFree bestaat uit een reekshulpprogramma's waarmee u communicatie-apparaten en netwerkverbindingen beheert,communicatieproblemen opspoort en profielenmaakt om eenvoudig te schakelen tussenlocaties en communicatienetwerken.U opent dit hulpprogramma door te klikken opStart -> Alle programma's -> TOSHIBA ->ConfigFree.
TOSHIBA-ecohulp-programma	Deze computer beschikt over een 'ecostand'. In deze stand worden de prestaties van sommige apparaten iets verminderd om zo het stroomverbruik te verlagen. Als u deze stand doorlopend gebruikt, is de energiebesparing meetbaar. Het TOSHIBA-ecohulpprogramma helpt u uw stroombesparing te controleren door real-time een benadering van het stroomverbruik weer te geven. Bovendien wordt een benadering weergegeven van het totale stroomverbruik en de totale energiebesparing per dag, per week en per maand bij gebruik van de ecostand. U kunt de energiebesparing bijhouden als u de ecostand doorlopend gebruikt.U opent dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Ecohulpprogramma.
TOSHIBA Disc Creator	U kunt schijven in diverse indelingen maken, waaronder audioschijven die op een standaardspeler kunnen worden afgespeeld, en gegevensschijven voor het opslaan van bestanden en mappen op de vaste schijf van uw computer. Deze software kan worden gebruikt op modellen met een optisch station.U start dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> CD- & DVD-toepassingen -> Disc Creator.
TOSHIBA DVD-RAM-hulpprogramma	Dit hulpprogramma zorgt voor de fysieke indeling van en schrijfbeveiligingsfunctie voor DVD-RAM. Dit hulpprogramma maakt deel uit van de module TOSHIBA Disc Creator. U start dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> CD- & DVD-toepassingen -> DVD-RAM-hulpprogramma.
Hulpprogramma TOSHIBA HDD/SSD-waarschuwing	Dit hulpprogramma bevat wizardfuncties om de status van het schijfstation te controleren en een systeemback-up uit te voeren.U opent dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> HDD/SSD-waarschuwing.
TOSHIBA Service Station	Met deze toepassing kan de computer automatisch zoeken naar updates van TOSHIBA-software of andere waarschuwingen van TOSHIBA die specifiek zijn voor uw computersysteem en de programma's die erop staan. Als deze toepassing is ingeschakeld, wordt regelmatig een klein aantal systeemgegevens naar onze servers verzonden. Deze gegevens worden behandeld in overeenstemming met de regels en voorschriften en met wetten voor gegevensbescherming.U opent dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Servicestation.
TOSHIBA-hulpprogramma Slaapstand	Met dit hulpprogramma kunt u de functie Slaapstand en laden in- en uitschakelen.Het geeft de posities weer van de USB-poorten die de functie voor USB-slaapstand en laden ondersteunen en toont de resterende capaciteit van de accu.U start het hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> TOSHIBA Assist.
TOSHIBA Bulletin Board	Bulletin Board is een handige plaats om dingen te markeren en ze visueel op een leuke en creatieve manier te organiseren.Sleep uw favoriete foto's, bestanden of aantekeningen naar het board om ze erop te prikken. U kunt deze toepassing gebruiken om miniaturen met snelkoppelingen, herinneringen, takenlijsten en dergelijke in uw eigen stijl te maken.U opent dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> TOSHIBA Bulletin Board.
TOSHIBA ReelTime	Dit is een grafisch geschiedenis-/ indexeerprogramma waarmee u recent gebruikte bestanden plezierig en eenvoudig kunt weergeven. U kunt uw geschiedenis van geopende of geïmporteerde bestanden weergeven en erin bladeren via miniaturen in een gebruiksvriendelijke interface.U opent dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> TOSHIBA ReelTime.
TOSHIBA Media Controller	Met deze toepassing kunt u muziek, foto's en video's afspelen door de inhoud naar een compatibel apparaat in uw huis te streamen.U opent dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> TOSHIBA Media Controller -> TOSHIBA Media Controller.Voor meer informatie raadpleegt u de Help van TOSHIBA Media Controller.
TOSHIBA Resolution+-invoegtoepassing voor Windows Media Player	Met deze invoegtoepassing kunt u wmv- en mp4-video's converteren met Windows Media Player.Voor meer informatie raadpleegt u de Help van de TOSHIBA Resolution+-invoegtoepassing voor Windows Media Player.U opent deze invoegtoepassing door te klikken op Start -> Alle programma's -> TOSHIBA -> TOSHIBA Resolution+-invoegtoepassing voor Windows Media Player -> TOSHIBA Resolution+-invoegtoepassing voor Windows Media Player Help.
Trusted Platform Module (TPM)	TPM (Trusted Platform Module) is een apparaat voor codering voor de vaste schijf.BIOS Setup en Infineon TPM Software Professional Package moeten worden geïnstalleerd en geconfigureerd als u TPM wilt gebruiken.

TPM inschakelen via BIOS Setup:

1. Houd de F2-toets ingedrukt terwijl u de computer inschakelt. Wanneer het scherm TOSHIBA Leading Innovation >>> verschijnt, laat u de toets F2 los.
2. Stel TPM op het tabblad Beveiliging in op Ingeschakeld
3. Druk op F10.
4. Druk op de toets Y om de wijzigingen te accepteren. De computer wordt opnieuw opgestart.
   Als u de TPM-instelling wilt wijzigen terwijl Hide TPM (TPM verbergen) is ingesteld op Yes (Ja) wijzigt u de instelling Hide TPM (TPM verbergen) van Yes (Ja) in No (Nee).

Speciale voorzieningen

De volgende voorzieningen zijn uniek voor TOSHIBA-computers of zijn geavanceerde voorzieningen die het gebruik van de computer vergemakkelijken.

U hebt toegang tot elke functie door de volgende stappen uit te voeren.

*1 U opent Energiebeheer door te klikken op Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer.

Ecoknop Druk op deze knop om het TOSHIBA-ecohulpprogramma te starten. Met deze knop zet u de ecomodus aan en uit. Als de ecomodus is ingeschakeld, is het pictogram groen. Als de ecomodus is uitgeschakeld, is het pictogram grijs.
TOSHIBA-presentatie-knop	De knop TOSHIBA-presentatie heeft dezelfde functie als de knop Beeldscherm aansluiten in het Mobiliteitscentrum.
Sneltoetsen Sneltoetsen zijn speciale toetscombinatieswaarmee u snel de systeemconfiguratie kunt wijzigen zonder een systeemprogramma te hoeven gebruiken.
Beeldscherm automa-tisch uitschakelen *1	Met deze functie wordt het beeldscherm van de computer automatisch uitgeschakeld als het toetsenbord een bepaalde tijd niet is gebruikt. Het scherm wordt weer ingeschakeld als er een toets wordt ingedrukt. Dit kan worden ingesteld via Energiebeheer.
Vaste schijf automa-tisch uitschakelen *1	Met deze functie wordt de vaste schijf automatisch uitgeschakeld als een bepaalde tijd geen activiteit op de vaste schijf heeft plaatsgevonden. De vaste schijf wordt ingeschakeld wanneer deze weer wordt gebruikt. Dit kan worden ingesteld via Energiebeheer.
Systeem automatisch in slaapstand/sluimer-stand *1	Met deze functie wordt het systeem automatisch in de slaapstand of de sluimerstand gezet als een bepaalde tijd lang geen invoer of hardwareactiviteit heeft plaatsgevonden. Dit kan worden ingesteld via Energiebeheer.
Geïntegreerde nume-rieke toetsen	Het toetsenbord heeft een geïntegreerd toetsenblok met tien cijfertoetsen. Raadpleeg de paragraaf Geïntegreerde numerieke toetsen in hoofdstuk 3, Basisbeginselen, voor informatie over het gebruik hiervan.
Wachtwoord voor op-starten	Er zijn twee niveaus van wachtwoordbeveiliging om ongeoorloofd gebruik van uw computer te voorkomen.
Directe beveiliging Een speciale sneltoets vergrendelt het systeem automatisch en zorgt zo voor gegevensbeveiliging.
Intelligente stroom- voorziening *1	Een microprocessor in de intelligente stroomvoorziening van de computer detecteert de acculading en berekent automatisch de resterende accucapaciteit; de elektronische onderdelen worden beschermd tegen abnormale omstandigheden zoals extreme spanningspieken vanuit de netadapter. Dit kan worden ingesteld via Energiebeheer.
Energiebesparingsmodus *1	Met deze voorziening kunt u de computer configureren om accu-energie te besparen. Dit kan worden ingesteld via Energiebeheer.
In-/uitschakelen via LCD *1	Met deze functie wordt de computer automatisch uitgeschakeld wanneer het LCD-scherm wordt gesloten en weer ingeschakeld zodra het scherm wordt geopend. Dit kan worden ingesteld via Energiebeheer.
Automatische slui-merstand bij lage ac-culading *1	Als de acculading zover is gedaald dat u de computer niet meer kunt gebruiken, wordt automatisch de sluimerstand geactiveerd en wordt het systeem afgesloten. Dit kan worden ingesteld via Energiebeheer.
Warmteverspreiding *1	Ter bescherming tegen oververhitting heeft de processor een interne temperatuursensor waardoor, als de interne temperatuur van de computer een bepaald niveau bereikt, de ventilator wordt aangezet of de CPU-verwerkingssnelheid wordt verlaagd. Dit kan worden ingesteld via Energiebeheer.
TOSHIBA-vasteschijf-beveiliging	Deze functie gebruikt de ingebouwde sensor in de computer om trillingen en schokken te detecteren en automatisch de lees-/schrijfkop van de vaste schijf in een veilige stand te plaatsen. Hiermee wordt het risico verkleind dat de schijf beschadigt doordat deze in aanraking komt met de kop. Raadpleeg de paragraaf De vasteschijfbeveiliging gebruiken voor meer informatie.
Sluimerstand Met deze functie kunt u de computer uitschakelen zonder de software te hoeven sluiten. De inhoud van het hoofdgeheugen wordt automatisch op de vaste schijf opgeslagen, zodat u uw werk kunt hervatten op de plaats waar u was opgehouden wanneer u de computer weer aanzet. Raadpleeg de paragraaf De computer uitschakelen in hoofdstuk 1, Aan de slag, voor meer informatie.
Slaapstand Als u uw werk moet onderbreken, kunt u met deze functie de computer uitschakelen zonder de software te hoeven sluiten De gegevens worden opgeslagen in het hoofdgeheugen van de computer, zodat u kunt verder werken waar u was gebleven wanneer u de computer weer aanzet.
De functie USB-activering	Deze functie herstelt de computer uit de slaapstand, afhankelijk van de externe apparaten die op de USB-poorten zijn aangesloten.Als bijvoorbeeld een muis of USB-toetsenbord is aangesloten op een USB-poort, wordt de computer geactiveerd als u met een muisknop klikt of een toets op het toetsenbord indrukt.
Functie Slaapstand en laden	Deze functie maakt het mogelijk om USB-compatibele externe apparaten, zoals mobiele telefoons of draagbare digitale muziekspelers, op te laden via de USB-poort terwijl de computer in de slaapstand of sluimerstand staat of is uitgeschakeld.Deze functie wordt geregeld door het TOSHIBA-hulpprogramma Slaapstand.
TOSHIBA PC Health Monitor	De toepassing TOSHIBA PC Health Monitor controleert diverse systeemfuncties, zoals stroomverbruik, accustatus en systeemkoeling, en informeert u over belangrijke systeemomstandigheden. Deze toepassing herkent het serienummer van het systeem en van afzonderlijke onderdelen en houdt specifieke activiteiten bij met betrekking tot het gebruik ervan.

Het TOSHIBA-hulpprogramma Slaapstand gebruiken

Dit hulpprogramma geeft aan of de functie Slaapstand en laden is in- of uitgeschakeld en toont de USB-poorten die de functie Slaapstand en laden ondersteunen. Tevens wordt de resterende capaciteit van de accu weergegeven.

Slaapstand en laden

Uw computer kan de USB-poort van stroom (5 V) voorzien, zelfs als de computer is uitgeschakeld. Met 'uitgeschakeld' wordt bedoeld dat de computer in de slaapstand of de sluimerstand staat of volledig is uitgeschakeld.

Deze functie kan worden gebruikt voor poorten die de functie Slaapstand en laden ondersteunen (hierna 'compatibele poorten' genoemd).

Compatibele poorten zijn USB-poorten met het symbool ♣.

U kunt de functie 'Slaapstand en laden' gebruiken om bepaalde externe USB-compatibele apparaten op te laden, zoals mobiele telefoons of draagbare digitale muziekspelers.

De functie 'Slaapstand en laden' werkt echter mogelijk niet bij bepaalde externe apparaten, zelfs als deze compatibel zijn met de USB-specificatie. Zet in die gevallen de computer aan om het apparaat op te laden.

Als de functie 'Slaapstand en laden' is ingeschakeld, krijgen compatibele USB-poorten stroom (5 V gelijkstroom), zelfs als de computer is uitgeschakeld. Er wordt ook stroom (5 V) geleverd aan externe apparaten die op de compatibele USB-poorten zijn aangesloten. Sommige externe apparaten kunnen echter niet alleen via USB-stroom (5 V) worden opgeladen. Neem voor de specificaties van de externe apparaten contact op met de fabrikant van het apparaat of raadpleeg de specificaties van het apparaat voordat u dit gebruikt.
Externe apparaten opladen via de functie 'Slaapstand en laden' duurt langer dan wanneer u de eigen lader van het apparaat gebruikt.
Als de functie Slaapstand en laden is ingeschakeld, zal de accu van de computer ontladen als deze in de zuinige slaapstand staat of wanneer de computer wordt uitgeschakeld. Het wordt aanbevolen de netadapter op de computer aan te sluiten wanneer u de functie Slaapstand en laden inschakelt.
Externe apparaten die stroom (5 V) krijgen via de USB-poorten van de computer, kunnen altijd worden gebruikt.
Als de externe apparaten die op de compatibele poorten zijn aangesloten, te veel stroom trekken, kan de toevoer van USB-stroom (5 V) uit veiligheidsoverwegingen worden gestopt.
Als de functie 'Slaapstand en laden' is ingeschakeld, werkt de functie 'USB-activering' niet voor compatibele poorten. Als er in dat geval een USB-poort is zonder het pictogram voor de functie Slaapstand en laden (✗), sluit u de muis of het toetsenbord aan op die poort. Als alle USB-poorten zijn voorzien van het pictogram voor compatibiliteit met de functie Slaapstand en laden (✗), schakelt u de functie Slaapstand en laden uit. De functie USB-activering werkt nu normaal, maar de functie Slaapstand en laden is uitgeschakeld.

Metalen paperclips of haarspelden genereren warmte als ze in contact komen met een USB-poort. Voorkom daarom dat USB-poorten in contact komen met metalen voorwerpen, bijvoorbeeld wanneer u de computer in een tas draagt.

Het TOSHIBA-hulpprogramma Slaapstand starten

U start dit hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Hulpprogramma Slaapstand.

Slaapstand en laden inschakelen

Dit hulpprogramma kan worden gebruikt om de functie voor Slaapstand en laden in en uit te schakelen.

Schakel het selectievakje Slaapstand en laden inschakelen in om deze functie in te schakelen voor compatibele USB-poorten. Deze voorziening is standaard uitgeschakeld.

Instellingen voor de stroomvoorzieningsmodus

Uw pc biedt diverse oplaadmodi, zodat veel verschillende USB-apparaten worden ondersteund door de functie Slaapstand en laden. Automatische modus (standaard) is geschikt voor een groot aantal digitale audiospelers.

U kunt echter alleen zeker weten welke modus geschikt is voor uw USB-apparaat door het uit te proberen. Gebruik de onderstaande procedure om elke modus, van de automatische modus tot de alternatieve modus (*1), te proberen en zo de geschikte modus voor het opladen van uw USB-apparaat te vinden.

Deze functie kan mogelijk niet worden gebruikt met bepaalde aangesloten externe apparaten, ook al is de juiste modus geselecteerd. In dit geval schakelt u het selectievakje 'Slaapstand en laden inschakelen' uit en gebruikt u deze functie niet.

*1. Sommige computers ondersteunen niet alle modi.

Accu-instellingen

Dit hulpprogramma kan worden gebruikt om de ondergrens voor de resterende gebruiksduur van de accu voor de functie Slaapstand en laden in te stellen. Verplaats de schuifregelaar om de ondergrens in te stellen. Als de resterende gebruiksduur van de accu onder deze instelling valt, wordt de functie Slaapstand en laden gestopt.

TOSHIBA Gezichtsherkenning gebruiken

TOSHIBA Gezichtsherkenning gebruikt een bibliotheek voor gezichtsverificatie om het gezicht van de gebruiker te verifiëren wanneer deze zich aanmeldt bij Windows. De gebruiker hoeft in dit geval dus geen wachtwoord in te voeren, waardoor de aanmelding gemakkelijker verloopt.

TOSHIBA Gezichtsherkenning garandeert geen correcte identificatie van een gebruiker. Veranderingen in het uiterlijk van een geregistreerde persoon, zoals een ander kapsel of een pet of bril, kunnen ertoe leiden dat deze persoon niet correct wordt herkend als deze veranderingen optreden nadat de persoon is geregistreerd.
TOSHIBA Gezichtsherkenning kan gezichten die lijken op het gezicht van een geregistreerde persoon ten onrechte herkennen.
Voor toepassingen die een hoge mate van beveiliging vereisen, vormt TOSHIBA Gezichtsherkenning geen geschikte vervanging voor de Windows-wachtwoorden. Als beveiliging van groot belang is, gebruikt u de opgeslagen Windows-wachtwoorden om u aan te melden.
Een heldere achtergrondverlichting en/of schaduwen kunnen ertoe leiden dat een geregistreerde persoon niet correct wordt herkend. Meld u in dat geval aan met uw Windows-wachtwoord. Als de herkenning van een geregistreerde persoon meerdere malen mislukt, raadpleegt u de documentatie van de computer voor manieren om de herkenning te verbeteren.
TOSHIBA Gezichtsherkenning legt gegevens over gezichten vast in een logbestand wanneer de gezichtsherkenning mislukt. Wanneer u de computer van de hand doet of weggooit, dient u de toepassing of alle logbestanden die de toepassing heeft gemaakt te verwijderen. Raadpleeg het Help-bestand voor meer informatie hierover.
TOSHIBA Gezichtsherkenning kan alleen worden gebruikt met Windows Vista en Windows 7.

Afwijzing van aansprakelijkheid

TOSHIBA garandeert niet dat de technologie voor het hulpprogramma voor gezichtsherkenning volledig veilig of foutloos werkt. TOSHIBA garandeert niet dat het hulpprogramma voor gezichtsherkenning onbevoegde gebruikers altijd de toegang weigert. TOSHIBA is niet aansprakelijk voor fouten of beschadigingen die het gevolg kunnen zijn van het gebruik van de software of het gezichtsherkenningshulpprogramma.

TOSHIBA EN DIENS DOCHTERONDERNEMINGEN EN LEVERANCIERS ZIJN NIET AANSPRAKELIJK VOOR SCHADE AAN OF VERLIES VAN PROGRAMMA'S, GEGEVENS, NETWERKSYSTEMEN OF VERWISSELBARE OPSLAGMEDIA, WINSTDERVING OF BEDRIJFSSCHADE DIE VOORTVLOEIT UIT OF HET GEVOLG IS VAN HET GEBRUIK VAN HET PRODUCT, OOK AL IS TOSHIBA OP DE HOOGTE GESTELD VAN DE MOGELIJKHEID DAARVAN.

Gegevens voor gezichtsherkenning registreren

Maak een foto voor de gezichtsverificatie en registreer de benodigde gegevens wanneer u zich aanmeldt. Voer de onderstaande stappen uit om de benodigde gegevens te registreren wanneer u zich aanmeldt:

1. Start het hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Gezichtsherkenning.

Het registratievenster wordt weergegeven voor een aangemelde gebruiker wiens gezicht nog niet is geregistreerd.

Het beheervenster wordt weergegeven voor een aangemelde gebruiker wiens gezicht al is geregistreerd.

1. Klik op Run as administrator (Uitvoeren als beheerder) linksonder in het scherm Management (Beheer) en klik op de knop Register. Het registratievenster wordt weergegeven.

Als u wilt oefenen, klikt u op de knop Volgende in het registratievenster.

Als u niet wilt oefenen, klikt u op de knop Overslaan in het registratievenster.

1. Klik op de knop Volgende om de oefening te starten. Volg de aanwijzingen om te oefenen

Klik op de knop Vorige als u nog een keer wilt oefenen.

1. Klik op de knop Volgende om het vastleggen te starten.

Pas de positie van uw gezicht aan, zodat dit binnen het gezichtvormige kader past.

1. Zodra uw gezicht zich op de correcte positie bevindt, start de opname.

Beweeg uw hoofd iets naar links en naar rechts, en beweeg het vervolgens omhoog en omlaag.

1. De opname stopt nadat u uw hoofd een aantal keren naar links en rechts, en omlaag en omhoog hebt bewogen.

Wanneer de registratie is gelukt, wordt het onderstaande bericht op het scherm weergegeven:

"Registratie geslaagd. U gaat nu de verificatietest doen. Klik op de knop Volgende."

Klik op de knop Volgende om de verificatietest uit te voeren.

1. Voer de verificatietest uit. Richt uw gezicht naar het scherm zoals u deed toen u zich registreerde.

Als de verificatie mislukt, klikt u op de knop Vorige en voert u de registratie opnieuw uit. Raadpleeg hiervoor de stappen 4 tot en met 6.

1. Als de verificatie slaagt, klikt u op de knop Volgende en registreert u een account.

2. Registreer de account. Vul alle velden in.

3. Het beheervenster wordt weergegeven. De naam van de geregistreerde account wordt weergegeven. Als u op deze naam klikt, wordt links de vastgelegde foto van uw gezicht weergegeven.

De gegevens voor gezichtsherkenning verwijderen

U kunt de fotogegevens, accountgegevens en persoonlijke gegevens die tijdens de registratie zijn vastgelegd, verwijderen. Als u de gegevens voor gezichtsherkenning wilt verwijderen, voert u de onderstaande stappen uit:

1. Start het hulpprogramma door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Gezichtsherkenning. Het beheervenster wordt weergegeven.

2. Selecteer de gebruiker die wordt weergegeven in het venster Management.

3. Klik op de knop Verwijderen. Het bericht 'U staat op het punt om de gebruikergegevens te verwijderen. Wilt u doorgaan?' wordt op het scherm weergegeven.

Als u de gegevens niet wilt verwijderen, klikt u op de knop Nee, waarna u terugkeert naar het beheervenster.

Als u op de knop Ja klikt, wordt de geselecteerde gebruiker verwijderd uit het beheervenster.

Het Help-bestand starten

Raadpleeg het Help-bestand voor meer informatie over dit hulpprogramma.

1. U start het Help-bestand door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Gezichtsherkenning Help.

Aanmelden bij Windows via TOSHIBA Gezichtsherkenning

In deze paragraaf wordt uitgelegd hoe u zich bij Windows aanmeldt met TOSHIBA Gezichtsherkenning. Er worden twee verificatiemethoden geboden.

Aanmeldingsscherm voor 1:N-modus: als de tegel voor gezichtsverificatie standaard is geselecteerd, kunt u zich aanmelden zonder het toetsenbord of de muis te gebruiken.

1:1-aanmeldingsscherm: Deze methode is in feite gelijk aan de automatische methode, maar het venster Account selecteren wordt weergegeven voorafgaand aan het venster Vastgelegde foto weergeven en u moet de gebruikersaccount selecteren die moet worden geverifieerd om het verificatieproces te starten.

Aanmeldingsscherm voor 1:N-modus

1. Zet de computer aan.
2. Het venster Tegels selecteren wordt weergegeven.
3. Selecteer Gezichtsherkenning starten ( ☐).

4. 'Please face the camera' (Draai uw gezicht naar de camera) wordt weergegeven

5. De verificatie wordt uitgevoerd. Als de verificatie slaagt, worden de fotogegevens die zijn gemaakt in stap 4 ingefade en over elkaar geplaatst.
   Als er een fout optreedt tijdens de verificatie, keert u terug naar het venster Tegels selecteren.

6. Het welkomstscherm van Windows wordt weergegeven en u wordt automatisch aangemeld bij Windows.

1:1-aanmeldingsscherm

1. Zet de computer aan.
2. Het venster Tegels selecteren wordt weergegeven.
3. Selecteer Gezichtsherkenning starten ().
4. Het venster Account selecteren wordt weergegeven.
5. Selecteer de account en klik op de pijlknop.
6. 'Please face the camera' (Draai uw gezicht naar de camera) wordt weergegeven
7. De verificatie wordt uitgevoerd. Als de verificatie slaagt, worden de fotogegevens die zijn gemaakt in stap 6 ingefade en over elkaar geplaatst.
   Als er een fout optreedt tijdens de verificatie, keert u terug naar het venster Tegels selecteren.
8. Het welkomstscherm van Windows wordt weergegeven en u wordt automatisch aangemeld bij Windows.
   Als de verificatie is geslaagd, maar er vervolgens een verificatiefout optreedt wanneer u zich aanmeldt bij Windows, wordt u om uw accountgegevens gevraagd.

TOSHIBA-wachtwoordhulpprogramma

Het hulpprogramma TOSHIBA Password biedt twee niveaus van wachtwoordbeveiliging: User en Supervisor.

Wachtwoorden die met het TOSHIBA-wachtwoordhulpprogramma worden ingesteld, verschillen van het Windows-wachtwoord.

Gebruikerswachtwoord

Start het hulpprogramma door de volgende items te selecteren:

Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> Wachtwoordhulpprogramma

Gebruikersverificatie is mogelijk vereist om de gebruikersrechten te controleren wanneer u 'TOSHIBA-wachtwoordhulpprogramma' gebruikt om wachtwoorden te verwijderen, te wijzigen en dergelijke.

Het vak Gebruikerswachtwoord

Instellen (knop)

Klik op deze knop om een wachtwoord van maximaal 50 tekens te registreren. Na het instellen van een wachtwoord wordt u gevraagd het wachtwoord in te voeren wanneer u de computer opstart. Schakel 'Dezelfde tekenreeks tegelijk instellen met het gebruikerswachtwoord voor de vaste schijf' in wanneer u het wachtwoord voor de vaste schijf instelt.

Nadat u het wachtwoord hebt ingesteld, verschijnt een dialoogvenster met de vraag of u het wachtwoord op een diskette of een ander medium wilt opslaan. Als u het wachtwoord vergeet, kunt u het wachtwoordbestand op een andere computer openen. Bewaar de diskette/schijf met het wachtwoordbestand op een veilige plaats.

Wanneer u de tekenreeks invoert om het wachtwoord te registreren, dient u elk teken via het toetsenbord te typen. Voer het wachtwoord niet in als ASCII-code of door middel van kopieren en plakken. Controleer bovendien of het geregistreerde wachtwoord correct is door de tekenreeks naar het wachtwoordbestand uit te voeren.

Wanneer u een wachtwoord invoert, gebruik dan geen tekens die u maakt met behulp van de toetsen SHIFT of ALT en dergelijke, zoals ! of #.

■ Verwijderen (knop)

Klik op deze knop om een geregistreerd wachtwoord te verwijderen. U kunt een wachtwoord pas verwijderen nadat u het huidige wachtwoord correct hebt ingevoerd. Gebruik BIOS Setup als u het wachtwoord voor de vaste schijf wilt wijzigen of verwijderen of een hoofdwachtwoord voor de vaste schijf wilt instellen.

BIOS Setup starten:

1. Zet de computer aan.
2. Druk op de toets F2 wanneer het scherm TOSHIBA Leading Innovation >>> verschijnt.

BIOS Setup afsluiten:

1. Druk op F10 en druk daarna op Y om de wijzigingen te accepteren. De computer wordt opnieuw opgestart.

Wijzigen (knop)

Klik op deze knop om een geregistreerd wachtwoord te wijzigen. U kunt een wachtwoord pas wijzigen nadat u het huidige wachtwoord correct hebt ingevoerd. Gebruik BIOS Setup als u het wachtwoord voor de vaste schijf wilt wijzigen of verwijderen of een hoofdwachtwoord voor de vaste schijf wilt instellen.

■ Eigenaarsreeks (tekstvak)

U kunt dit vak gebruiken om tekst aan het wachtwoord te koppelen. Klik na het invoeren van de tekst op Toepassen of OK. Wanneer de computer wordt gestart, wordt deze tekst weergegeven samen met een melding waarin u om een wachtwoord wordt gevraagd.

Als u het gebruikerswachtwoord voor de vaste schijf vergeet, kan TOSHIBA u NIET helpen en wordt de vaste schijf VOLLEDIG en VOORGOED ONBRUIKBAAR. TOSHIBA kan NIET verantwoordelijk worden gesteld voor verlies van gegevens, voor het feit dat de vaste schijf niet bruikbaar of toegankelijk is of voor enig ander verlies dat u of een persoon in uw organisatie lijdt doordat de vaste schijf niet meer toegankelijk is. Stel geen gebruikerswachtwoord voor de vaste schijf in als u dit risico niet aanvaardt.

Wanneer u het gebruikerswachtwoord voor de vaste schijf opslaat, moet u de computer uitschakelen en opnieuw opstarten. Als u de computer niet uitschakelt en opnieuw opstart, worden de opgeslagen gegevens mogelijk niet correct toegepast. Raadpleeg De computer inschakelen in hoofdstuk 1 voor meer informatie over het uitschakelen of opnieuw opstarten van de computer.

Supervisorwachtwoord

Als u een supervisorwachtwoord instelt, zijn bepaalde functies mogelijk beperkt wanneer een gebruiker zich aanmeldt met het gebruikerswachtwoord. Als u een supervisorwachtwoord wilt instellen, voert u het bestand TOSPU.EXE uit. De locatie van dit bestand is:

Met dit hulpprogramma kunt u de volgende bewerkingen uitvoeren:

Het supervisorwachtwoord registreren, verwijderen of wijzigen.

■ Beperkingen voor gewone gebruikers opgeven.

De computer opstarten met een wachtwoord

Als u al een wachtwoord hebt geregistreerd, kunt u de computer op meerdere manieren opstarten:

Haal uw vinger over de sensor als u uw vingerafdruk al hebt geregistreerd met het vingerafdrukprogramma en vingerafdrukverificatie bij het opstarten hebt ingeschakeld. Als u uw vinger niet wilt gebruiken of als de vingerafdruk om de een of andere reden niet kan worden geverifieerd, drukt u op de toets BACKSPACE om het venster voor vingerafdrukverificatie over te slaan.

■ Voer het wachtwoord handmatig in.

Het wachtwoord is alleen nodig als de computer is uitgeschakeld in de afsluitmodus of in de sluimerstand.

U hebt het niet nodig in de slaapstand en bij opnieuw starten.

Voer de volgende stappen uit als u een wachtwoord handmatig wilt invoeren:

1. Schakel de computer in volgens de instructies in hoofdstuk 1, Aan de slag. Het volgende bericht wordt weergegeven:

Wachtwoord=

1. Voer het wachtwoord in.
2. Druk op ENTER.

Als u het wachtwoord driemaal achtereen onjuist invoert, wordt de computer afgesloten. In dat geval schakelt u de computer opnieuw in en probeert u opnieuw het wachtwoord in te voeren.

HW Setup

In dit gedeelte wordt uitgelegd hoe u de computer met behulp van het programma TOSHIBA HW Setup configureert en wordt informatie gegevens over instellingen voor diverse functies.

HW Setup starten

U start het programma HW Setup door te klikken op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> HW Setup.

Het venster HW Setup

Het venster HW Setup bevat een aantal tabbladen (Algemeen, Beeldscherm, CPU, Opstartinstelling, Toetsenbord, LAN, SATA, USB en Geavanceerd) waarop speciale functies van de computer kunnen worden geconfigureerd.

Er zijn ook drie knoppen aanwezig: OK, Annuleren en Toepassen.

OK Bevestigt uw wijzigingen en sluit het venster HW Setup.

Annuleren Sluit het venster zonder uw wijzigingen door te voeren.

Toepassen Bevestigt al uw wijzigingen zonder het venster HW Setup te sluiten.

Algemeen

Dit venster geeft de BIOS/EC-versie weer en heeft twee knoppen: Standaard en Info.

Standaard De fabrieksinstellingen van alle HW Setup-opties herstellen.

Info Versiegegevens van HW Setup weergeven.

Instelling

Dit veld toont de BIOS-versie, EC-versie en de datum.

Beeldscherm

Op dit tabblad kunt u de weergave-instellingen voor het interne beeldscherm of een externe monitor opgeven.

Beeldscherm bij opstarten

Met deze optie kunt u het beeldscherm selecteren dat wordt gebruikt wanneer de computer wordt ingeschakeld. Let erop dat deze instelling alleen beschikbaar is in de standaard VGA-modus en niet beschikbaar is in de eigenschappen van het Windows-bureaublad.

De functie voor beeldscherm bij opstarten wordt ondersteund door bepaalde modellen.

Autom. geselecteerd Hiermee wordt een externe monitor geselecteerd als deze is aangesloten. Zo niet, dan wordt het interne beeldscherm geselecteerd (standaardinstelling)

Alleen systeem-LCD Selecteert de interne LCD zelfs als het externe beeldscherm is aangesloten.

CPU

Met deze functie kunt u de werkingsmodus van de processor instellen.

Dynamische CPU-frequentiemodus

Met deze optie kunt u de energiebesparingsmodi voor de processor configureren. De volgende instellingen zijn beschikbaar:

Dynamisch schakelbaar De schakelfuncties voor het energieverbruik en de automatische kloksnelheid van de processor zijn ingeschakeld. Als de processor in gebruik is, wordt de werking ervan automatisch omgeschakeld indien dit nodig is (standaardinstelling).

Altijd hoog De schakelfuncties voor het energieverbruik en de automatische kloksnelheid van de processor zijn uitgeschakeld. Als de processor in gebruik is, werkt deze altijd op het hoogste niveau van energieverbruik en op de hoogste snelheid.

Altijd laag De schakelfuncties voor het energieverbruik en

de automatische kloksnelheid van de processor zijn uitgeschakeld. Als de processor in gebruik is, werkt deze altijd op een laag niveau van energieverbruik en op een lage snelheid.

Opstartinstelling

Met deze functie kunt u de opstartinstellingen wijzigen.

Opstartprioriteitsopties

Op dit tabblad kunt u de prioriteit voor het opstarten van de computer instellen. Het venster Opstartprioriteitsopties wordt weergegeven. Klik op de pijlen omhoog en omlaag om de prioriteit aan te passen.

U kunt de instellingen annuleren en handmatig een opstartapparaat selecteren door tijdens het opstarten van de computer op een van de volgende toetsen te drukken:

U Selecteert het USB-diskettestation *1

N Selecteert het netwerk.

1 Selecteert de ingebouwde vaste schijf.

C Selecteert het CD-ROM-station ^*2 .

M Selecteert het USB-geheugenstation.

E Selecteert de vaste eSATA-schijf.

*1 Het diskettestation wordt gebruikt om de computer op te starten als het externe station op een opstartbare schijf bevat.
*2 Het optische station wordt gebruikt om de computer op te starten als het station een opstartbare schijf bevat.

Voer de volgende stappen uit om het opstartstation te wijzigen:

1. Houd F12 ingedrukt en start de computer op. Wanneer het scherm TOSHIBA Leading Innovation >>> verschijnt, laat u de toets F12 los.
2. Gebruik de pijltoetsen omhoog en omlaag om het gewenste opstartapparaat te markeren en druk op ENTER.

Als er een supervisorwachtwoord is ingesteld, zijn de functies voor het handmatig instellen van opstartapparaten mogelijk beperkt

De hierboven beschreven methoden om het opstartapparaat te selecteren veranderen de opstartprioriteit die in HW Setup is ingesteld niet. Als u daarnaast op een andere toets dan de genoemde drukt of als het geselecteerde apparaat niet is geïnstalleerd, wordt het systeem opgestart op basis van de huidige en beschikbare instellingen in HW Setup.

BIOS-ondersteuning USB-geheugentype

Met deze optie kunt u het type USB-geheugen instellen dat als opstartapparaat moet worden gebruikt.

Vaste schijf Stelt het USB-geheugen in als equivalent van een vaste schijf (standaardinstelling). Met deze instelling kan het USB-geheugenapparaat worden gebruikt om de computer op te starten alsof het een vaste schijf is. Hierbij worden de eerder beschreven vasteschijfinstellingen in de opties voor de opstartprioriteit en de vasteschijfprioriteit gebruikt.

Diskettestation Stelt het USB-geheugen in als equivalent van een diskettestation. Met deze instelling kan het USB-geheugenapparaat worden gebruikt om de computer op te starten alsof het een diskette is. Hierbij worden de eerder beschreven diskettestationsinstellingen in de opties voor de opstartprioriteit gebruikt.

Inschakelen door scherm te openen

Met deze functie kunt u de instelling Inschakelen door scherm te openen wijzigen.

Ingeschakeld Schakelt de functie Inschakelen door scherm te openen in. Als u het scherm opent terwijl de computer is uitgeschakeld, wordt het systeem automatisch opgestart.

Uitgeschakeld Schakelt de functie Inschakelen door scherm te openen uit (standaardinstelling).

Toetsenbord

Activering op toetsenbord

Als deze functie actief is en de computer in de slaapstand staat, kunt u de computer inschakelen door op een willekeurige toets te drukken. Let er echter op dat deze optie alleen werkt bij een intern toetsenbord en alleen als de computer in de slaapstand staat.

Ingeschakeld Schakelt Activering op toetsenbord in.

Uitgeschakeld Schakelt Activering op toetsenbord uit (standaardinstelling).

LAN

Activering op LAN

Met deze functie wordt de computer opgestart zodra een activeringspakket (Magic-pakket) van het LAN wordt ontvangen.

Installeer of verwijder geen geheugenmodule zolang Activering op LAN is ingeschakeld.

De functie Activering op LAN werkt niet zonder de netadapter. Laat de netadapter aangesloten als u deze functie gebruikt.

Voor activering op LAN in de slaap- of sluimerstand moet u het selectievakje 'Dit apparaat mag de computer uit de slaapstand halen' in de eigenschappen van het LAN-apparaat inschakelen. (Deze functie is niet van invloed op de functie Activering op LAN in de slaapstand of sluimerstand.)

De computer wordt automatisch ingeschakeld wanneer een signaal wordt ontvangen van een computer van een beheerder die via een netwerk is verbonden.

De volgende instellingen kunnen worden gewijzigd als het geïntegreerde LAN is Ingeschakeld.

Sluit de netadapter aan als u de functie Activering op draadloos LAN gebruikt. Wanneer deze functie is ingeschakeld, zal de gebruiksduur van de accu korter zijn dan de duur die in deze handleiding wordt vermeld. Raadpleeg de paragraaf Leeglooptijd van accu's in hoofdstuk 5, Stroomvoorziening en spaarstanden.

Ingeschakeld Schakelt Activering op LAN vanuit de uitgeschakelde stand in.

Uitgeschakeld Schakelt Activering op LAN vanuit de uitgeschakelde stand uit (standaardinstelling)

Intern LAN

Met deze functie wordt het interne LAN in- of uitgeschakeld.

Ingeschakeld Schakelt functies voor intern LAN in (standaardinstelling).

Uitgeschakeld Schakelt functies voor intern LAN uit.

USB

USB Legacy-ondersteuning

Gebruik deze optie om USB Legacy-emulatie in of uit te schakelen. Zelfs als USB niet door uw besturingssysteem wordt ondersteund, kunt u een

USB-muis en -toetsenbord gebruiken door de optie USB Legacy-ondersteuning in te schakelen.

Ingeschakeld Met deze optie schakelt u USB Legacy-emulatie in (standaardinstelling)

Uitgeschakeld Met deze optie schakelt u USB Legacy-emulatie uit.

SATA

Met deze functie kunt u de instellingen voor SATA bepalen.

eSATA

Met deze functie kunt u de eSATA-poort in-/uitschakelen.

Ingeschakeld Hiermee schakelt u de eSATA-poort in (standaardinstelling).

Uitgeschakeld Hiermee schakelt u de eSATA-poort uit om energie te besparen.

SATA-interface

Met deze functie kunt u de SATA-interface instellen.

Prestaties Bij deze instelling werkt de vaste schijf met maximale prestaties. (Standaard)

Gebruiksduur van accu Bij deze instelling werkt de vaste schijf in de accubesparende modus. Als deze instelling is geselecteerd, nemen de prestaties af.

Geavanceerd

Op dit tabblad kunt u de voorwaarden voor elk apparaat en elke functie instellen.

U kunt het apparaat of de functie die u hebt geselecteerd voor energiebeheer in- of uitschakelen. Indien uitgeschakeld, wordt er minder stroom verbruikt.

Als u een apparaat of functie uitschakelt, moet u deze weer inschakelen voordat u deze opnieuw kunt gebruiken.

De toepassing TOSHIBA PC Health Monitor controleert diverse systeemfuncties, zoals stroomverbruik, accustatus en systeemkoeling, en informeert u over belangrijke systeemomstandigheden. Deze toepassing herkent het serienummer van het systeem en van afzonderlijke onderdelen

en houdt specifieke activiteiten bij met betrekking tot de computer en het gebruik ervan.

Het programma verzamelt onder andere de volgende informatie: werkingsduur van het apparaat en het aantal activeringen of statuswijzigingen (dwz. het aantal malen dat de aan/uit-knop en combinaties met de FN-toets worden gebruikt, netadapter, accu, LCD, ventilator, vaste schijf, geluidsvolume, schakelaar voor draadloze communicatie, TOSHIBA Express Port Replicator en USB-informatie), datum waarop het systeem voor het eerst werd gebruikt, en het gebruik van computer en apparaten (zoals energie-instellingen, accutemperatuur, het opladen van de accu, CPU, geheugen, gebruiksduur van de schermverlichting en de temperatuur voor diverse apparaten). De opgeslagen gegevens nemen een klein deel van de totale ruimte van de vaste schijf in beslag, circa 10 MB of minder per jaar.

Deze informatie wordt gebruikt om de systeemstatus te bepalen en een bericht over het effect hiervan op de prestaties van uw Toshiba-computer te tonen. De informatie kan ook worden gebruikt om een diagnose van problemen te stellen indien de computer onderhoud vereist door Toshiba of een door Toshiba erkende servicedienst. Daarnaast kan TOSHIBA deze informatie ook gebruiken voor kwaliteitscontrole en -analyse.

Onder voorwaarde van de bovenstaande beperkingen kunnen de gegevens die zijn vastgelegd op de vaste schijf worden overgedragen aan instanties buiten het land of de regio waarin u verblijft (zoals de Europese Unie). Deze landen kunnen wel of niet beschikken over dezelfde wetten of niveaus voor gegevensbeveiliging die zijn vereist in uw land of regio van verblijf.

Nadat u TOSHIBA PC Health Monitor hebt ingeschakeld, kunt u dit op elk gewenst moment uitschakelen door de software te verwijderen via Een programma verwijderen in Configuratiescherm. Hiermee wordt tevens alle verzamelde informatie van de vaste schijf verwijderd.

De software TOSHIBA PC Health Monitor vergroot of wijzigt op geen enkele wijze de verplichtingen van Toshiba volgens de standaard beperkte garantie. De voorwaarden en beperkingen in de standaard beperkte garantie van Toshiba blijven van toepassing.

U kunt TOSHIBA PC Health Monitor als volgt starten:

Klik op Start -> Alle programma's -> TOSHIBA -> Hulpprogramma's -> PC Health Monitor.
Klik op het pictogram ( ) in het systeemvak. Wanneer u de toepassing voor het eerst start, klikt u daarna op het bericht PC Health Monitor inschakelen.... De keren daarna klikt u op PC Health Monitor uitvoeren....

Ongeacht de gebruikte methode verschijnt er een venster met uitleg over TOSHIBA PC Health Monitor.

Klik op Volgende om het venster 'PC Health Monitor Software Notice & Acceptance' weer te geven. Lees zorgvuldig de weergegeven informatie. Als u ACCEPT selecteert en vervolgens op OK klikt, wordt het programma ingeschakeld. Door de software TOSHIBA PC Health Monitor in te schakelen gaat u akkoord met deze voorwaarden en bepalingen en met het gebruiken en delen van de verzamelde informatie. Nadat het programma is ingeschakeld, verschijnt het venster TOSHIBA PC Health Monitor en start het programma met het controleren van de systeemfuncties en het verzamelen van informatie.

Als een bericht van TOSHIBA PC Health Monitor wordt weergegeven.

Er wordt een bericht weergegeven als er wijzigingen worden gedetecteerd die de werking van het programma kunnen verstoren. Volg de aanwijzingen in het bericht op.

De vasteschijfbeveiliging gebruiken

Deze computer bevat een functie die de kans op beschadiging van de vaste schijf verkleint.

Via een ingebouwde sensor in de computer detecteert de TOSHIBA-vasteschijfbeveiliging trillingen, schokken en dergelijke en plaatst vervolgens automatisch de kop van de vaste schijf in de veilige stand. Zo wordt het risico verkleind dat de schijf beschadigt doordat deze in aanraking komt met de kop.

De TOSHIBA-functie voor vasteschijfbeveiliging garandeert echter niet dat de vaste schijf niet beschadigt.
Als de computer tijdens audio-/videoweergave een schok of trilling detecteert en de kop van de vaste schijf wordt geparkeerd, kan de weergave tijdelijk worden onderbroken.
TOSHIBA-vasteschijfbeveiliging kan niet worden gebruikt in modellen die zijn uitgerust met een SSD.

Als trillingen worden gedetecteerd, wordt een bericht weergegeven en verandert het pictogram in het systeemvak van de taakbalk in de beveiligde status. Dit bericht wordt weergegeven totdat er op OK wordt gedrukt of wanneer er 30 seconden zijn verstreken. Wanneer de trillingen verdwijnen, wordt de normale status van het pictogram hersteld.

Pictogram op de taakbalk

Normaal TOSHIBA-vasteschijfbeveiliging is ingeschakeld.

Beveiliging TOSHIBA-vasteschijfbeveiliging is ingeschakeld.

De kop van de vaste schijf staat op een veilige positie.

UIT TOSHIBA-vasteschijfbeveiliging is uitgeschakeld.

Eigenschappen voor TOSHIBA- vasteschijfbeveiliging

U kunt de TOSHIBA-vasteschijfbeveiliging instellen in het venster

Eigenschappen voor TOSHIBA-vasteschijfbeveiliging. U opent dit venster door te klikken op Start -> Alle programma's -> TOSHIBA ->

Hulpprogramma's -> Vasteschijfbeveiliging instellen. U kunt dit venster ook openen via het pictogram op de taakbalk of via Configuratiescherm.

Vasteschijfbeveiliging

U kunt de TOSHIBA-vasteschijfbeveiliging in- of uitschakelen

Detectieniveau

Deze functie kan worden ingesteld op vier niveaus. De gevoeligheid waarmee trillingen, schokken en dergelijke worden gedetecteerd kan worden ingesteld op UIT, 1, 2 en 3. Niveau 3 wordt aanbevolen voor de beste bescherming van de computer. Als de computer echter in een mobiele omgeving of in andere onstabiele omstandigheden wordt gebruikt, wordt de TOSHIBA-vasteschijfbeveiliging mogelijk zeer vaak uitgevoerd als u detectieniveau 3 instelt. Hierdoor neemt de lees- en schrijfsnelheid van de vaste schijf af. Stel een lager detectieniveau in als de lees- en schrijfsnelheid van de vaste schijf van belang is.

U kunt verschillende detectieniveaus instellen, afhankelijk van het feit of u de computer als handheld of draagbare pc gebruikt of in een stabiele omgeving, zoals op een tafel op kantoor of thuis. Als u verschillende detectieniveaus voor de computer instelt afhankelijk van het gebruik met de netadapter (bureau) of met de accu (handheld of draagbaar), wordt het detectieniveau automatisch gewijzigd op basis van de stroomvoorziening.

3D-viewer

Deze functie toont geen 3D-object op het scherm dat beweegt, afhankelijk van de kanteling of trillingen van de computer.

Wanneer TOSHIBA-vasteschijfbeveiliging computertrillingen detecteert, wordt de kop van de vaste schijf geparkeerd en stop de rotatie van de 3D-schijf. Wanneer de kop uit de parkeerstand wordt gehaald, begint de schijf weer te draaien.

U kunt de 3D-viewer via het pictogram op de taakbalk starten.

Dit 3D-object vertegenwoordigt feitelijk de interne vaste schijf van de computer. Deze representatie hangt af van het daadwerkelijke aantal schijven, de schijfrotatie, de beweging van de kop en de grootte, vorm en richting van de delen.
Deze functie kan op sommige modellen veel processorkracht en geheugen vereisen. De computer kan traag worden als u probeert andere toepassingen uit te voeren terwijl de 3D-viewer wordt weergegeven.
De computer kan beschadigen als deze hard wordt geschud of wordt blootgesteld aan andere sterke schokken.

Details

U opent het venster Details door te klikken op de knop Details instellen in het venster Eigenschappen voor TOSHIBA-vasteschijfbeveiliging.

Verhoging van het detectieniveau

Als de netadapter niet is aangesloten of het scherm is gesloten, gaat de vasteschijfbeveiliging ervan uit dat de computer wordt gedragen en wordt het detectieniveau gedurende 10 seconden op het maximum ingesteld.

Bericht over vasteschijfbeveiliging

Geeft aan of er een bericht wordt weergegeven wanneer de TOSHIBA- vasteschijfbeveiliging wordt geactiveerd.

Deze functie werkt niet terwijl de computer wordt opgestart, in de slaapstand of de sluimerstand staat, overgaat naar de sluimerstand, wordt geactiveerd uit de sluimerstand of is uitgeschakeld. Stel de computer niet bloot aan trillingen of schokken terwijl deze functie is uitgeschakeld.

Systeemherstel

Er is een verborgen partitie op de vaste schijf toegewezen aan de opties voor systeemherstel voor het geval er een probleem optreedt.

U kunt ook herstelmedia maken en het systeem herstellen.

De volgende items worden beschreven in dit gedeelte:

■ Opties voor systeemherstel
Herstelmedia maken
De vooraf geïnstalleerde software herstellen met de gemaakte herstelmedia
De vooraf geïnstalleerde software herstellen vanaf het herstelschijfstation

De opties voor systeemherstel kunnen niet meer worden gebruikt als deze partitie wordt verwijderd.

Opties voor systeemherstel

De opties voor systeemherstel zijn op de vaste schijf geïnstalleerd bij aflevering uit de fabriek. Het menu voor systeemherstel bevat opties waarmee opstartproblemen kunnen worden gerepareerd, een diagnose kan worden uitgevoerd of het systeem kan worden hersteld.

Raadpleeg Windows Help en ondersteuning voor meer informatie over Opstartherstel.

De opties voor systeemherstel kunnen ook handmatig worden uitgevoerd om problemen te herstellen.

Ga hierbij als volgt te werk. Volg de aanwijzingen op het scherm.

1. Zet de computer uit.
2. Zet de computer aan terwijl u de toets F8 ingedrukt houdt.
3. Het menu Geavanceerde opstartopties wordt weergegeven. Gebruik de pijltoetsen om Uw computer herstellen te selecteren en druk op Enter.
4. Volg de aanwijzingen op het scherm.

Raadpleeg de handleiding van Windows® voor meer informatie over systeembackups (met inbegrip van de backupfunctie voor systeemkopie).

Herstelmedia maken

In dit gedeelte wordt beschreven hoe u herstelmedia maakt.

Vergeet niet de netadapter aan te sluiten wanneer u herstelmedia maakt.
Sluit alle softwareprogramma's, behalve Recovery Media Creator.
■ Voer geen programma's uit die de processor zwaar belasten, zoals een schermbeveiliging.
Zorg dat de computer op volledige energie werkt.
Gebruik geen energiebesparingsfuncties.
Schrijf niet naar het medium terwijl anti-virussoftware actief is. Wacht tot de viruscontrole is beëindigd en schakel vervolgens de anti-virussoftware (en eventuele op de achtergrond uitgevoerde bestandscontroleprogramma's) uit.
Gebruik geen hulpprogramma's, met inbegrip van hulpprogramma's voor snelle schijftoegang. Doet u dit toch, dan loopt u het risico van storingen en gegevensverlies.

Activeer tijdens het (her)schrijven van het medium niet de afsluit-/afmeldprocedure of de slaapstand/sluimerstand.
Plaats de computer op een egaal, horizontaal oppervlak en vermijd plaatsen waar trillingen waarneembaar zijn, zoals auto's, treinen en vliegtuigen.
- Gebruik de computer niet op instabiele plekken, zoals een standaard.

Een herstelimage van de software op uw computer wordt opgeslagen op de vaste schijf en kan als volgt naar een DVD of USB-flashgeheugen worden gekopieerd:

1. Selecteer een lege DVD of USB-flashgeheugen. In de toepassing kunt u kiezen uit diverse media waarnaar de herstelimage wordt gekopieerd, waaronder DVD-R, DVD-R DL, DVD-RW, DVD+R, DVD+R DL, DVD+RW en USB-flashgeheugen.

Onthoud dat sommige van de bovengenoemde media mogelijk niet compatibel zijn met het externe optische station dat u op uw computer kunt aansluiten. Daarom dient u, voordat u verder gaat, te controleren of het externe optische schijfstation het lege medium ondersteunt dat u hebt gekozen.
Als u verdergaat, wordt het USB-flashgeheugen geformatteerd en gaan alle gegevens in het USB-flashgeheugen verloren.

1. Zet de computer aan en wacht terwijl het besturingssysteem Windows 7 op de normale manier van de vaste schijf wordt geladen.
2. Plaats de eerste lege schijf in de lade van het externe optische station of sluit het USB-flashgeheugen aan op een beschikbare USB-poort.
3. Dubbelklik op het pictogram Recovery Media Creator op het bureaublad van Windows Vista 7 of selecteer de toepassing in het menu Start.
4. Nadat Recovery Media Creator is gestart, selecteert u het type medium en de titel die u naar het medium wilt kopiëren. Klik vervolgens op de knop Maken.

De vooraf geinstalleerde software herstellen met de gemaakte herstelmedia

Als de vooraf geïnstalleerde bestanden beschadigd zijn, kunt u de computer in de oorspronkelijke staat herstellen met de herstelmedia die u hebt gemaakt of via het herstelproces op de vaste schijf. Volg de onderstaande stappen als u deze herstelbewerking wilt uitvoeren:

Als u het geluid hebt gedempt door op FN + ESC te drukken, schakel het geluid dan in, zodat geluiden hoorbaar zijn voordat u het herstelproces start. Raadpleeg de paragraaf Het toetsenbord in hoofdstuk 3, Basisbeginselen, voor meer informatie.

U kunt Opties voor Systeemherstel niet gebruiken als u de vooraf geïnstalleerde software herstelt zonder Opties voor Systeemherstel.

Wanneer u het Windows-besturingssysteem opnieuw installeert, wordt de vaste schijf opnieuw geformatteerd, waardoor alle gegevens erop verloren gaan.

1. Plaats het herstelmedium in het externe optische station of sluit het USB-flashgeheugen met herstelgegevens aan op een vrije USB-poort.
2. Schakel de computer uit.
3. Houd de toets F12 op het toetsenbord ingedrukt en schakel de computer in. Wanneer het scherm TOSHIBA Leading Innovation >>> verschijnt, laat u de toets F12 los.
4. Druk op de pijltoetsen omhoog en omlaag om de juiste optie in het menu te selecteren op basis van het herstelmedium. Raadpleeg de paragraaf Opstartinstelling voor meer informatie.
5. Er wordt een menu weergegeven waarin u de instructies moet uitvoeren.

Wanneer stuurprogramma's/hulpprogramma's worden geïnstalleerd, kunt u de stuurprogramma's/hulpprogramma's vanaf de volgende locatie configureren. U opent de installatiebestanden door te klikken op Start -> Alle programma's -> TOSHIBA -> Toepassingen en stuurpstuurprogramma's.

Als u er eerder voor hebt gekozen de herstelpartitie te verwijderen en herstelmedia probeert te maken, wordt het volgende bericht weergegeven: 'Recovery Media Creator kan niet worden gestart omdat er geen herstelpartitie is.'

Als er geen herstelpartitie is, kan Recovery Media Creator geen herstelmedia maken.

Als u al een herstelschijf hebt gemaakt, kunt u hiermee de herstelpartitie herstellen.

Als u geen herstelschijf hebt gemaakt, neemt u voor hulp contact op met de ondersteuning van TOSHIBA.

De vooraf geïnstalleerde software herstellen vanaf het herstelschijfstation

Een deel van de totale vasteschijfruimte is geconfigureerd als een verborgen herstelpartitie. In deze partitie worden bestanden opgeslagen die kunnen worden gebruikt om vooraf geïnstalleerde software te herstellen in geval van problemen.

Als u de vaste schijf vervolgens opnieuw configureert, mag u geen partities wijzigen, verwijderen of toevoegen anders dan in de handleiding wordt beschreven. Doet u dat wel, dan is de ruimte voor de vereiste software niet beschikbaar.

Als u een partitioneringsprogramma van een andere leverancier gebruikt om de partities op de vaste schijf te configureren, kunt u de computer mogelijk niet meer installeren.

Als u het geluid hebt gedempt door op FN + ESC te drukken, schakel het geluid dan in, zodat geluiden hoorbaar zijn voordat u het herstelproces start. Raadpleeg de paragraaf Het toetsenbord in hoofdstuk 3, Basisbeginselen, voor meer informatie.

U kunt Opties voor Systeemherstel niet gebruiken als u de vooraf geïnstalleerde software herstelt zonder Opties voor Systeemherstel.

Wanneer u het Windows-besturingssysteem opnieuw installeert, wordt de vaste schijf opnieuw geformatteerd, waardoor alle gegevens erop verloren gaan.

1. Schakel de computer uit.
2. Schakel de computer in terwijl u 0 (nul) op het toetsenbord ingedrukt houdt.
3. Er wordt een menu weergegeven waarin u de instructies moet uitvoeren.

Drie/vier monitoren tegelijk

Het model met AMD-GPU biedt mogelijk een functie waarmee het beeld onafhankelijk op drie of vier monitoren kan worden weergegeven.

Deze functie kan alleen worden gebruikt in Windows 7.

Drie monitoren tegelijk

De volgende monitorcombinatie is vereist voor ondersteuning van drie monitoren tegelijk.

DisplayPort-model zonder TOSHIBA Hi-Speed Port Replicator II:

Computer LCD Ja

RGB Ja

DisplayPort Ja

DisplayPort-model met TOSHIBA Hi-Speed Port Replicator II:

Computer LCD Ja Ja Ja --

RGB - - - - -

DisplayPort Ja Ja Ja Ja Ja

Replicator RGB Ja -- Ja Ja

HDMI - Ja - Ja -

DisplayPort -- Ja - Ja

HDMI-model met TOSHIBA Hi-Speed Port Replicator II:

Computer LCD Ja Ja -

RGB ---

HDMI Ja - Ja

Replicator RGB - Ja Ja

HDMI ---

DisplayPort Ja Ja Ja

Vier monitoren tegelijk

DisplayPort-model met TOSHIBA Hi-Speed Port Replicator II:

Computer LCD Ja

RGB -

DisplayPort Ja

Replicator RGB Ja

HDMI -

DisplayPort Ja

Ja: Ondersteuning.

Hoofdstuk 5

Stroomvoorziening en spaarstanden

De computer kan via de netadapter, de accu-eenheid of de interne accu van stroom worden voorzien. In dit hoofdstuk leest u hoe u deze voedingsbronnen optimaal gebruikt en hoe u de accu oplaadt en vervangt. Verder worden tips gegeven voor het besparen van accu-energie en krijgt u informatie over de diverse spaarstanden.

Stroomvoorzieningsomstandigheden

De bedrijfscapaciteit van de computer en de energiestatus van de accu worden beïnvloed door de stroomvoorzieningsomstandigheden: of er een netadapter is aangesloten, of er een accu-eenheid is geïnstalleerd en wat het ladingsniveau van de accu is.

Ingeschakeld Uitgeschakeld
			(buiten werking)
Netadapter aangesloten	Accu volledig opgeladen	• In werking• Wordt niet opgeladen• Lampje:Accu groenDC IN groen	• Wordt niet opgeladen• Lampje:Accu groenDC IN groen
	Accu gedeeltelijk opgeladen of leeg	• In werking• Wordt geladen• Lampje:Accu oranjeDC IN groen	• Wordt snel opgeladen• Lampje:Accu oranjeDC IN groen
	Geen accu geïnstalleerd	• In werking• Wordt niet opgeladen• Lampje:Accu uitDC IN groen	• Wordt niet opgeladen• Lampje:Accu uitDC IN groen
Netadapter niet aangesloten	Acculading is boven activerings-niveau lage acculading	• In werking• Lampje:Accu uitDC IN uit
	Acculading is onder activerings-niveau lage acculading	• In werking• Lampje:Accu knippert oranjeDC IN uit
	Accu is leeg De computer wordt uitgezet
	Geen accu geïnstalleerd	• Buiten werking• Lampje:Accu uitDC IN uit

De stroomvoorziening controleren

Zoals in de volgende tabel wordt aangegeven, maken het accu-, DC IN- en aan/uit-lampje op het paneel met systeemlampjes u attent op de bedrijfsstatus van de computer en op de status van de accu.

Acculampje

Controleer het acculampje om de status van de accu-eenheid te bepalen. De accustatus wordt als volgt aangegeven:

Lampje knippert o- ranje De energiestatus van de accu is laag, de netadapter moet worden aangesloten om de accu op te laden.

Oranje Geeft aan dat de netadapter is aangesloten en dat de accu wordt opgeladen.

Groen Geeft aan dat de netadapter is aangesloten en dat de accu volledig is opgeladen.

Lampje brandt niet In alle andere omstandigheden is het lampje uit.

Als de accu-eenheid tijdens het opladen te heet wordt, wordt het opladen stopgezet en gaat het acculampje uit. Zodra de accu een normale temperatuur heeft bereikt, wordt verder gegaan met opladen, ongeacht of de computer aan of uit staat.

DC IN-lampje

Aan de hand van het DC IN-lampje kunt u de stroomvoorzieningsstatus voor de aangesloten netadapter controleren. Let daarbij op de volgende indicaties:

Groen Geeft aan dat de netadapter is aangesloten en de computer correct van stroom voorziet.

Lampje knippert o- ranje Duidt op een probleem met de stroomvoorziening. Probeer eerst de adapter op een ander stopcontact aan te sluiten. Als dit niet helpt, neem dan contact op met de ondersteuning van TOSHIBA.

Lampje brandt niet In alle andere omstandigheden is het lampje uit.

Aan/uit-lampje

Controleer het aan/uit-lampje om de status van de accu-eenheid te bepalen. Let daarbij op de volgende indicaties:

Groen Geeft aan dat de computer van stroom wordt voorzien en is ingeschakeld.

Lampje knippert o- ranje

Geeft aan de computer nog steeds in de slaapstand staat en dat er voldoende stroom is (adapter of accu) om in deze stand te blijven. In de slaapstand zal dit lampje knipperen: één seconde aan en twee seconden uit.

Lampje brandt niet In alle andere omstandigheden is het lampje uit.

Accu

In dit gedeelte worden de accutypen, de omgang ermee, de oplaadmethoden en het gebruik ervan toegelicht.

Accutypen

De computer bevat verschillende soorten accu's/batterijen.

Accu-eenheid

De verwisselbare lithium-ion accu-eenheid, in deze handleiding aangeduid als de hoofdaccu, is de voornaamste energiebron van de computer wanneer de netadapter niet is aangesloten. U kunt extra accu-eenheden kopen voor langdurig computergebruik zonder netstroom, maar u moet de accu-eenheid niet verwisselen als de adapter is aangesloten.

Alvorens de accu-eenheid te verwijderen dient u uw gegevens op te slaan en de computer af te sluiten of de computer in de sluimerstand te zetten. Let erop dat als u de computer in de sluimerstand zet, de geheugeninhoud op de vaste schijf zal worden opgeslagen, hoewel het uit veiligheidsoverwegingen verstandig is uw gegevens ook handmatig op te slaan.

RTC-batterij (batterij voor de real-time klok)

De RTC- ofwel Real Time Clock-batterij voorziet de interne real-time klok en kalender van stroom en handhaaft de systeemconfiguratie als de computer is uitgeschakeld. Als de RTC-batterij leeg is, gaan deze gegevens verloren en werken de real-time klok en kalender niet meer. In dit geval verschijnt het volgende bericht als u de computer inschakelt:

**** RTC Power Failure ****Check system. Then press [F2] key. U kunt de instellingen voor de Real Time Clock wijzigen door de computer in te schakelen terwijl u de toets F2 ingedrukt houdt en F2 los te laten wanneer het scherm TOSHIBA Leading Innovation >>> verschijnt. Raadpleeg hoofdstuk 6, Problemen oplossen, voor meer informatie.

Zelfs als de netadapter is aangesloten, wordt de RTC-batterij wordt niet opgeladen terwijl de computer is uitgeschakeld

Onderhoud en gebruik van de accu

Dit gedeelte bevat belangrijke voorzorgsmaatregelen voor een correcte behandeling van de accu.

Raadpleeg de bijgesloten Instructiegids voor veiligheid en comfort voor gedetailleerde voorzorgsmaatregelen en bedieningsinstructies.

Zorg dat de accu-eenheid correct in de computer is geïnstalleerd voordat u probeert de eenheid op te laden. Onjuiste installatie kan resulteren in beschadiging van de accu of in rookontwikkeling of brand.
Houd de accu buiten het bereik van baby's en kinderen. De accu kan letsel veroorzaken.

De lithium-ionaccu kan ontploffen als deze batterij onjuist wordt vervangen, gebruikt, gehanteerd of afgedankt. Houd u bij het afdanken van de accu aan de plaatselijke verordeningen of voorschriften. Gebruik alleen accu's die door TOSHIBA zijn aanbevolen.
De RTC-accu van de computer is een Ni-MH-accu en dient uitsluitend door uw leverancier of een TOSHIBA-servicevertegenwoordiger te worden vervangen. Indien de batterij onjuist wordt vervangen, gebruikt, gehanteerd of afgedankt, bestaat ontploffingsgevaar. Houd u bij het afdanken van de accu aan de plaatselijke verordeningen of voorschriften.
Laad de accu op bij een omgevingstemperatuur tussen 5°C en 35°C. Als u de accu bij een hogere of lagere temperatuur oplaadt, kan elektrolytische vloeistof ontsnappen en kunnen de werking en de gebruiksduur van de accu achteruitgaan.
Installeer of verwijder de accu-eenheid nooit voordat de computer is uitgeschakeld en de netadapter is ontkoppeld. Verwijder de accu-eenheid nooit terwijl de slaapstand op de computer is geactiveerd. Doet u dit toch, dan kunnen gegevens verloren gaan.

Verwijder de accu-eenheid nooit terwijl de functie Activering op LAN ingeschakeld is. Doet u dit toch, dan gaan gegevens verloren. Schakel de functie Activering op LAN uit alvorens de accu-eenheid te verwijderen.

De accu opladen

Als de lading in de accu-eenheid opraakt, gaat het acculampje oranje knipperen om aan te geven dat er slechts acculading voor enkele minuten resteert. Als u de computer blijft gebruiken terwijl het acculampje knippert, wordt de sluimerstand geactiveerd (zodat u geen gegevens verliest) en wordt de computer automatisch afgesloten.

U moet een accu opladen wanneer deze leeg raakt.

Procedures

Om een accu-eenheid op te laden terwijl deze in de computer is geïnstalleerd, steekt u het ene uiteinde van de netadapter in de gelijkstroomingang (DC IN 19V) en het andere uiteinde in een functionerend stopcontact. Het acculampje brandt oranje terwijl de accu wordt opgeladen.

Gebruik voor het opladen van de accu-eenheid alleen de computer (aangesloten op het stopcontact) of de optionele accu-oplader van TOSHIBA. Probeer nooit de accu met een andere lader op te laden.

Oplaadtijd (uren) voor de R850-serie

Type accu Uitgeschakeld Ingeschakeld
Accu (48 Wh, 6 cellen) circa 3 circa 3 ~11
Accu (66 Wh, 6 cellen) circa 4 circa 4 ~15
RTC-batterij Wordt niet opgeladen circa 10
RTC-batterij (hoge capaciteit)	Wordt niet opgeladen circa 20

Oplaadtijd (uren) voor de R840/ R830-serie

Type accu Uitgeschakeld Ingeschakeld

Accu (66 Wh, 6 cellen) circa 5 circa 5 ~15

Accu (93 Wh, 9 cellen) circa 5 circa 5 ~21,5

RTC-batterij Wordt niet opgeladen circa 10

Opmerkingen over het opladen van de accu

In de volgende omstandigheden kan het gebeuren dat de accu niet direct wordt opgeladen:

De accu is te heet of te koud (als de accu erg heet is, wordt deze helemaal niet opgeladen). Om te zorgen dat de accu maximaal wordt opgeladen, dient u deze bij een kamertemperatuur tussen 5°C en 35°C op te laden.
De accu is praktisch leeg. Laat de netadapter in dat geval enkele minuten aangesloten; hierna begint het opladen.

Als u een accu in de volgende omstandigheden probeert op te laden, kan het gebeuren dat het acculampje een snelle daling in de gebruiksduur van de accu aangeeft:

De accu is lange tijd niet gebruikt.
De accu is na verlies van zijn lading lange tijd in de computer gelaten.
- Een koele accu is in een warme computer geïnstalleerd.

Voer in dergelijke gevallen de volgende stappen uit:

1. Ontlaad de accu volledig door deze in de ingeschakelde computer te laten tot het systeem zichzelf automatisch uitschakelt.
2. Sluit de netadapter aan op de gelijkstroomingang (19 V) van de computer en op een werkend stopcontact.
3. Laad de accu op tot het acculampje groen brandt.

Herhaal deze stappen twee à drie keer tot de accucapaciteit het normale niveau heeft bereikt.

Accucapaciteit controleren

De resterende accu-energie kan als volgt worden gecontroleerd:

Door te klikken op het accupictogram op de taakbalk
Via de accustatus in het venster Windows Mobiliteitscentrum

Wacht ten minste zestien seconden na het inschakelen van de computer voordat u probeert de resterende gebruiksduur te controleren. Dit omdat de computer deze tijd nodig heeft om de resterende capaciteit van de accu te controleren en om de resterende bedrijfstijd uit te rekenen op basis van het huidige energieverbruik.

Let er wel op dat de werkelijke resterende gebruiksduur enigszins kan afwijken van de berekende tijd.

Bij herhaald ontladen en opladen zal de capaciteit van de accu geleidelijk afnemen. Een veelgebruikte oudere accu zal derhalve niet zo lang werken als een nieuwe accu, zelfs indien beide volledig opgeladen zijn.

Bedrijfstijd van de accu maximaliseren

De bruikbaarheid van een accu is afhankelijk van de gebruiksduur die één acculading levert, terwijl de gebruiksduur van de lading in een accu afhangt van het volgende:

Processorsnelheid
Helderheid van scherm
Slaapstand
■ Systeem in slaapstand Modus
Tijd waarna het beeldscherm wordt uitgeschakeld
Tijd waarna de vaste schijf wordt uitgeschakeld
Hoe vaak en hoe lang u de vaste schijf en externe stations, zoals het optische station en het diskettestation, gebruikt.
Het oorspronkelijke ladingsniveau van de accu.

De wijze waarop u gebruikmaakt van optionele apparaten (zoals een USB-apparaat) die door de accu van stroom worden voorzien.
Of de slaapstand is ingeschakeld, zodat accu-energie kan worden bespaard als u de computer regelmatig in- en uitschakelt.
De locatie waar u uw programma's en gegevens opslaat.
Of u het scherm sluit wanneer u het toetsenbord niet gebruikt. Het scherm sluiten bespaart energie.
De omgevingstemperatuur. De gebruiksduur neemt af bij lage temperaturen.
De conditie van accuklemmen. Zorg ervoor dat deze altijd schoon zijn door ze te reinigen met een schone droge doek voordat de accueenheid wordt geïnstalleerd.

Leeglooptijd van accu's

Wanneer u de computer uitschakelt terwijl de accu volledig is opgeladen, zal de accu binnen de onderstaande geschatte tijdsduur zijn leeggelopen:

Bewaartijd voor de R850-serie

Type accu Slaapstand Uitschakelmodus

Accu (48 Wh, 6 cellen) circa 4 dagen circa 75 dagen

Accu (66 Wh, 6 cellen) circa 5 dagen circa 100 dagen

RTC-batterij circa 30 dagen circa 30 dagen

RTC-batterij (hoge capaciteit) circa 90 dagen circa 90 dagen

Bewaartijd voor de R840-serie

Type accu Slaapstand Uitschakelmodus

Accu (66 Wh, 6 cellen) circa 5 dagen circa 70 dagen

Accu (93 Wh, 9 cellen) circa 5 dagen circa 105 dagen

RTC-batterij circa 30 dagen circa 30 dagen

Bewaartijd voor de R830-serie

Type accu Slaapstand Uitschakelmodus

Accu (66 Wh, 6 cellen) circa 5 dagen circa 115 dagen

Accu (93 Wh, 9 cellen) circa 7 dagen circa 165 dagen

RTC-batterij circa 30 dagen circa 30 dagen

Gebruiksduur van de accu verlengen

U kunt de gebruiksduur van de accu-eenheid als volgt verlengen:

Ontkoppel de computer ten minste eenmaal per maand van de voedingsbron en gebruik het systeem op accu-energie totdat de accueenheid helemaal leeg is. Voer eerst de volgende stappen uit:

1. Schakel de computer uit.
2. Koppel de netadapter los en schakel de computer in. Als de computer niet wordt ingeschakeld, gaat u naar stap 4.
3. Laat de computer vijf minuten aanstaan op de accu. Als de accueenheid minimaal vijf minuten gebruiksduur heeft, ga dan verder totdat de accu helemaal leeg is. Als echter het acculampje knippert of als er een ander signaal is dat de accu bijna leeg is, ga dan naar stap 4.

Sluit de netadapter aan op de gelijkstroomingang (19 V) van de computer en op een werkend stopcontact. Het DC IN-lampje moet groen branden, terwijl het acculampje oranje moet branden om aan te geven dat de accu-eenheid wordt opgeladen. Indien het DC IN-lampje echter niet brandt, duidt dit erop dat de accu-eenheid geen stroom krijgt. Controleer de aansluitingen van de netadapter en het netsnoer.

1. Laad de accu op totdat het acculampje groen brandt.

Als u extra accu-eenheden hebt, gebruik deze dan afwisselend.
Verwijder de accu-eenheid als u het systeem geruime tijd, bijvoorbeeld langer dan een maand, niet gebruikt.
Bewaar reserve-accu's op een koele, droge plek zonder direct zonlicht.

De accu-eenheid vervangen

Vergeet niet dat de accu-eenheid een verbruiksartikel is.

De gebruiksduur van de accu neemt geleidelijk af door herhaaldelijk laden en ontladen, en deze zal moeten worden vervangen als de levensduur voorbij is. U kunt daarnaast een lege accu-eenheid ook vervangen door een reserve-accu als u de computer voor een langere tijd niet op het elektriciteitsnet kunt aansluiten.

In deze paragraaf wordt het verwijderen en installeren van de accueenheid behandeld. Eerst wordt het verwijderen besproken aan de hand van de volgende stappen.

Verwijder de accu-eenheid niet terwijl de computer in de slaapstand staat. Gegevens worden in het RAM opgeslagen, dus als de stroomvoorziening naar de computer wordt afgebroken, gaan de gegevens mogelijk verloren.

In de slaapstand gaan gegevens verloren als u de accu-eenheid verwijdert of de netadapter ontkoppelt voordat het opslagproces is voltooid. Wacht totdat het lampje van de vaste schijf/het optische station/eSATA uit is.
Raak de accu-ontgrendelingsschuif niet aan terwijl u de computer vasthoudt omdat de accu-eenheid er dan uit kan vallen doordat de accuhouder per ongeluk wordt ontgrendeld en letsel kan veroorzaken.

De accu-eenheid verwijderen

Voer de volgende stappen uit om een lege accu te verwijderen.

1. Sla uw werk op.
2. Zet de computer uit. Controleer of het aan/uit-lampje uit is.
3. Verwijder alle op de computer aangesloten kabels en randapparatuur.
4. Sluit het beeldscherm en leg de computer ondersteboven.
5. Schuif de accuvergrendeling in de ontgrendelde stand ( ).
6. Duw de accu-ontgrendelingsschuif opzij en houd deze vast. Schuif vervolgens de accu-eenheid uit de computer.

Afbeelding 5-1 De accu-eenheid vrijgeven (R830)

Voer de volgende stappen uit om een accu-eenheid te installeren:

Raak de accu-ontgrendelingsschuif niet aan terwijl u de computer vasthoudt omdat de accu-eenheid er dan uit kan vallen doordat de accuhouder per ongeluk wordt ontgrendeld en letsel kan veroorzaken.

1. Schuif de accu zo ver als het gaat in de computer.
2. Zorg dat de accu-eenheid correct is geplaatst en dat de accuvergrendeling in de vergrendelde stand staat.
3. Draai de computer om.

Opstartmodi

De computer heeft de volgende spaarstanden:

Afsluitmodus: de computer zal worden afgesloten zonder gegevens op te slaan. Daarom moet u altijd uw werk opslaan voordat u de computer afsluit.
■ Sluimerstand: de gegevens in het geheugen worden op de vaste schijf opgeslagen.
■ Slaapstand: de gegevens blijven aanwezig in het geheugen van de computer.

Raadpleeg de paragrafen De computer inschakelen en De computer uitschakelen in hoofdstuk 1, Aan de slag, voor meer informatie.

Windows-hulpprogramma's

U kunt diverse instellingen voor de slaapstand en de sluimerstand configureren via Energiebeheer (dat u opent via Start -> Configuratiescherm -> Systeem en beveiliging -> Energiebeheer).

Sneltoetsen

Met de sneltoets FN + F3 kunt u de slaapstand te activeren, terwijl u met FN + F4 de sluimerstand activeert.

In-/uitschakelen via LCD

U kunt de computer zodanig configureren dat deze automatisch wordt uitgeschakeld als u het beeldscherm sluit, en wordt ingeschakeld als u het scherm opent. Let op dat deze functie alleen beschikbaar is voor de slaapstand of de sluimerstand, niet voor de afsluitmodus.

Als de functie Uitschakelen via LCD is geactiveerd en u Windows handmatig afsluit, dient u het beeldscherm niet te sluiten voordat het afsluitproces is voltooid.

Systeem automatisch in slaapstand/sluimerstand

Met deze functie wordt het systeem automatisch in de slaapstand of sluimerstand gezet als gedurende een bepaalde tijd geen computeractiviteit heeft plaatsgevonden. Raadpleeg Speciale voorzieningen in hoofdstuk 4 voor uitleg over het instellen van de tijdlimiet.

Hoofdstuk 6

Problemen oplossen

TOSHIBA heeft met deze computer een duurzaam product willen maken, maar mochten zich problemen voordoen dan kunt u aan de hand van de procedures in dit hoofdstuk bepalen wat er aan de hand is.

Het is raadzaam dat alle gebruikers kennis nemen van dit hoofdstuk omdat als zij weten wat er fout kan gaan, er bepaalde problemen kunnen worden vermeden.

Handelwijze bij probleemoplossing

Het oplossen van problemen zal u veel gemakkelijker afgaan als u de volgende richtlijnen in acht neemt:

• Stop meteen als u een probleem ontdekt, omdat doorgaan kan leiden tot verlies van gegevens of schade. Ook kan waardevolle informatie die met het probleem te maken heeft, verloren raken.
  Kijk goed wat er gebeurt en schrijf op wat het systeem doet en welke handelingen u verrichtte vlak vóór het probleem zich voordeed. Maak een schermafbeelding van het huidige scherm.

Vergeet niet dat de vragen en procedures die in dit hoofdstuk worden beschreven, zijn bedoeld als leidraad, niet als onfeilbare probleemoplossingstechnieken. In werkelijkheid kunnen veel problemen eenvoudig worden opgelost, maar voor enkele hebt u hulp nodig van de TOSHIBA-ondersteuning. Als u anderen wilt raadplegen, moet u het probleem zo gedetailleerd mogelijk kunnen beschrijven.

Algemene controlepunten

Kies altijd eerst de eenvoudigste oplossing. De punten in deze lijst zijn eenvoudig te controleren maar kunnen ten grondslag liggen aan schijnbaar ernstige problemen:

Zorg ervoor dat u alle randapparatuur aansluit voordat u de computer aanzet. Hiertoe behoren ook de printer en alle externe apparatuur waarvan u gebruik maakt.
Schakel de computer uit voordat u een extern apparaat aansluit; als u de computer weer aan zet, zal het nieuwe apparaat worden herkend.
- Controleer of alle optionele accessoires correct zijn geconfigureerd in het configuratieprogramma van de computer en of alle vereiste stuurprogramma's geladen zijn (raadpleeg de documentatie bij de optionele accessoires voor meer informatie over installatie en configuratie).

• Controleer of alle kabels op de juiste manier zijn aangesloten en stevig vastzitten. Loszittende kabels kunnen signaalfouten veroorzaken.
• Controleer alle verbindingskabels op losse draden en alle connectoren op losse pinnen.
• Controleer of een eventuele schijf correct is geplaatst.

Maak uitgebreide notities van uw bevindingen en bewaar deze in een permanent foutenlogboek. Hierdoor kunt u gemakkelijker aan de TOSHIBA-ondersteuning uitleggen wat de problemen zijn. Als er zich nogmaals een probleem voordoet, kunt u dit probleem aan de hand van dit logboek sneller identificeren.

Het probleem analyseren

Soms geeft de computer aanwijzingen aan de hand waarvan u kunt bepalen wat er aan de hand is. Houd daarom de volgende vragen in gedachten:

Welk deel van de computer werkt niet naar behoren: toetsenbord, vaste schijf, beeldscherm, touchpad, touchpadbesturingsknoppen. Elk apparaat vertoont andere symptomen.
- Controleer de apparaten in het besturingssysteem om na te gaan of de configuratie juist is ingesteld.
Wat is er op het beeldscherm te zien? Worden er berichten of willekeurige tekens weergegeven? Maak een schermafbeelding van het huidige scherm en zoek de berichten zo mogelijk op in de documentatie bij de computer, de software of het besturingssysteem.
- Controleer of alle kabels goed en stevig vastzitten, aangezien loszittende kabels foutieve of onderbroken signalen kunnen veroorzaken.
Branden de lichtjes en zo ja welke en in welke kleur en branden ze doorlopend of knipperend? Noteer wat u ziet.
Hoort u piepjes, zo ja hoeveel, zijn ze lang of kort en hoog of laag? Maakt de computer daarbij ongebruikelijke geluiden? Noteer wat u hoort.

Noteer uw bevindingen, zodat u ze gedetailleerd kunt beschrijven aan de Toshiba-ondersteuning.

Software De problemen worden wellicht door uw software

of schijfje veroorzaakt. Als u een softwarepakket niet kunt laden, is het medium of het programma misschien beschadigd. Probeer in dat geval een andere kopie van de software te laden.

Als tijdens het gebruik van een softwarepakket een foutbericht verschijnt, raadpleegt u de softwaredocumentatie. Deze bevat meestal een gedeelte over probleemoplossing of een samenvatting van foutberichten.

Vervolgens leest u de documentatie bij het besturingssysteem op foutberichten na.

Hardware Als u geen softwareprobleem kunt vinden,

controleert u de installatie en configuratie van de hardware. Werk eerst de eerder genoemde controlelijsten af en als u het probleem dan nog steeds niet kunt verhelpen, probeert u de bron te identificeren. In het volgende gedeelte vindt u een controlelijst voor afzonderlijke componenten en randapparaten.

Controleer, voordat u randapparatuur of toepassingen gaat gebruiken die niet door TOSHIBA zijn goedgekeurd, of deze geschikt zijn voor gebruik met uw computer. Het gebruik van incompatibele apparaten kan leiden tot letsel of tot schade aan de computer.

Als er iets misgaat

Uw programma reageert niet meer.

Als tijdens het werken met een programma plotseling alle bewerkingen worden geblokkeerd, is het programma waarschijnlijk vastgelopen. U kunt het desbetreffende programma afsluiten zonder het besturingssysteem af te sluiten of andere programma's te sluiten.

U kunt een programma dat niet meer reageert, als volgt sluiten:

1. Druk tegelijkertijd (eenmaal) op CTRL, ALT en DEL en klik daarna op Taakbeheer starten. Het venster Windows® Taakbeheer verschijnt.
2. Klik op de tab Toepassingen. Als een programma niet meer reageert, wordt 'reageert niet' weergegeven achter de naam in de lijst.
3. Selecteer het programma dat u wilt sluiten en klik op Taak beëindigen. Nadat het programma is gesloten, zou u moeten kunnen doorwerken. Zo niet, ga dan verder met de volgende stap.
4. Sluit de overige programma's een voor een door de programmanaam te selecteren en op Taak beëindigen te klikken. Nadat u alle programma's hebt gesloten, zou u verdere moeten kunnen werken. Zo niet, zet dan de computer uit en start opnieuw op.

De computer wordt niet opgestart.

Controleer of u de netadapter en het netsnoer correct hebt aangesloten of een opgeladen accu hebt geïnstalleerd.

Als u de netadapter gebruikt, controleert u of het stopcontact werkt door er een ander apparaat op aan te sluiten, zoals een lamp.

Controleer aan de hand van het aan/uit-lampje of de computer is ingeschakeld.

Als het lampje brandt, staat de computer aan. Probeer ook de computer uit en weer in te schakelen.

Als u een netadapter gebruikt, controleert u aan de hand van het netvoedingslampje of de computer stroom krijgt via de externe voedingsbron. Als het lampje brandt, is de computer aangesloten op een werkende voedingsbron.

Controlelijst voor hardware en systeem

In dit gedeelte wordt ingegaan op problemen die worden veroorzaakt door de computerhardware of de aangesloten randapparaten. In de volgende gebieden kunnen zich elementaire problemen voordoen:

Voeding
Toetsenbord
Intern beeldscherm
Vaste schijf
Optisch station
ExpressCard
Smart Card
Geheugenkaart
Dubbel aanwijsapparaat

Sensor voor vingerafdrukken
USB-apparaat
eSATA-apparaat
Aanvullende geheugenmodule
Geluidssysteem
Externe monitor
LAN
Draadloos LAN
Bluetooth

Voeding

Als de computer niet op een stopcontact is aangesloten, is de accueenheid de voornaamste voedingsbron. De computer heeft echter een aantal andere voedingsbronnen, zoals de intelligente stroomvoorziening en de RTC-batterij; deze bronnen staan allemaal met elkaar in verband en kunnen allemaal schijnbare stroomvoorzieningsproblemen veroorzaken.

Uitschakelen bij oververhitting

Als de temperatuur van de processor bij een van beide instellingen een onaanvaardbaar hoog niveau bereikt, wordt de computer automatisch uitgeschakeld om beschadiging te voorkomen. In dat geval gaan alle niet-opgeslagen gegevens in het geheugen verloren.

Probleem Procedure

Computer wordt afgesloten en DC IN-lampje knippert oranje

Laat de computer uitstaan totdat het DC IN-lampje ophoudt met knipperen. Het verdient aanbeveling de computer uit te laten staan totdat de interne onderdelen op kamertemperatuur zijn gekomen, zelfs als het DC IN-lampje niet meer knippert.Als u de computer nog steeds niet kunt opstarten nadat deze weer op kamertemperatuur is of als het notebook na opstarten direct wordt uitgeschakeld, neemt u contact op met de TOSHIBA-ondersteuning.

De computer wordt uitgeschakeld en het DC IN-lampje knippert groen.

Dit duidt op een probleem met het systeem voor warmteverspreiding. Neem contact op met de ondersteuning van TOSHIBA.

Netvoeding

Als zich bij het inschakelen van de computer problemen voordoen terwijl de netadapter is aangesloten, controleert u het DC IN-lampje.

Raadpleeg hoofdstuk 5, Stroomvoorziening en spaarstanden, voor meer informatie.

Probleem Procedure

Netadapter voorziet de computer niet van stroom. (DC IN-lampje brandt niet groen.)	Controleer de aansluitingen en kijk of het netsnoer/netadapter goed aan de computer vastzit en of het stopcontact in orde is.
	Controleer de toestand van het snoer en de aansluitpunten. Als het snoer versleten of beschadigd is, moet het worden vervangen, als de aansluitpunten vervuild zijn, reinigt u deze met een schone, droge doek.
	Als de netadapter de computer nog steeds niet van stroom voorziet, neemt u contact op met de TOSHIBA-ondersteuning.

Accu

Als u een probleem met de accu vermoedt, controleert u het DC IN-lampje en het acculampje.

Probleem Procedure

Accu voorziet de computer niet van stroom

De accu is misschien leeg. Sluit de adapter aan om de accu op te laden.

Probleem Procedure

De accu wordt niet opgeladen terwijl de netadapter is aangesloten (Het acculampje brandt niet oranje.)	Als de accu helemaal ontladen is, begint het oplaadproces niet meteen. Wacht in dat geval enkele minuten voordat u het weer probeert. Wordt de accu nog steeds niet opgeladen, dan controleert u of het stopcontact stroom levert door er een ander apparaat op aan te sluiten.
	Controleer of de accu warm of koud aanvoelt. Zo ja, dan zal het opladen niet goed verlopen en moet u de accu op kamertemperatuur laten komen voordat u het opnieuw probeert.
	Verwijder de netadapter en de accu om te controleren of de aansluitklemmen schoon zijn. Reinig deze zo nodig met een zachte droge doek die bevochtigd is met alcohol.Sluit de netadapter aan en plaats de accu terug en zorg ervoor dat deze goed vastzit in de computer. Controleer het acculampje. Als dit niet brandt, laat u de accu ten minste 20 minuten opladen via de computer. Als het acculampje hierna brandt, laat u de accu nog minstens 20 minuten opladen alvorens de computer in te schakelen. Als het lampje nog steeds niet brandt, is de accu misschien versleten en aan vervanging toe. Als u denkt dat de accu nog niet is versleten, neemt u contact op met de TOSHIBA-ondersteuning.
Accu levert minder lang stroom dan verwacht	Als u een gedeeltelijk opgeladen accu herhaalde malen oplaadt, wordt de accu mogelijk niet optimaal opgeladen. Ontlaad in dat geval de accu volledig en probeer deze vervolgens opnieuw op te laden.
	Controleer de optie Energiebesparing onder Selecteer een energieschema in Energiebeheer.

RTC (Real Time Clock)

Probleem Procedure

Het volgende bericht verschijnt op het scherm:

De RTC-batterij heeft geen lading meer. U moet de datum en tijd opnieuw instellen via BIOS Setup door de volgende stappen uit te voeren:

1. Zet de computer aan.
2. Druk op de toets F2 wanneer het scherm TOSHIBA Leading Innovation >>> verschijnt. De toepassing BIOS Setup wordt geladen.
3. Stel de datum in via het veld System Date.
4. Stel de tijd in via het veld System Time.
5. Druk op F10. Er wordt een bevestigingsbericht weergegeven.
6. Druk op de toets ENTER. BIOS Setup wordt afgesloten en de computer wordt automatisch opnieuw opgestart.

Toetsenbord

Toetsenbordproblemen kunnen worden veroorzaakt door de installatie en configuratie van de computer. Raadpleeg de paragraaf Het toetsenbord in hoofdstuk 3, Basisbeginselen, voor meer informatie.

Probleem Procedure

Sommige lettertoetsen produceren cijfers.

Controleer of de geïntegreerde numerieke toetsen zijn geactiveerd. Druk op de sneltoets FN + F11 en typ de letters opnieuw.

De tekens worden niet correct weergegeven op het scherm.

Raadpleeg de documentatie bij de software om te controleren of deze het toetsenbord niet opnieuw indeelt (opnieuw indelen wil zeggen dat de betekenis van de toetsen door de software wordt veranderd of opnieuw wordt toegewezen).

Als u het toetsenbord nog steeds niet kunt gebruiken, neemt u contact op met de Toshiba-ondersteuning.

Intern beeldscherm

Schermproblemen kunnen te maken hebben met de installatie en configuratie van de computer. Raadpleeg de paragraaf HW Setup in hoofdstuk 4, Hulpprogramma's en geavanceerd gebruik, voor meer informatie.

Probleem Procedure

Het scherm blijft leeg.

Druk op de sneltoetsen FN + F5 om de beeldschermprioriteit te wijzigen, zodat deze niet op een externe monitor is ingesteld.

Er verschijnen vlekken op het beeldscherm.

Deze vlekken kunnen zijn veroorzaakt door contact met het toetsenbord of het touchpad bij het sluiten van het scherm. Probeer de vlekken te verwijderen door het scherm voorzichtig af te vegen met een schone, droge doek of, als dit niet lukt, met een goed LCD-reinigingsmiddel. In dit laatste geval moet u altijd de instructies volgen bij de schermreiniger en het scherm goed laten drogen voordat u het sluit.

Vaste schijf

Probleem Procedure
Computer wordt niet opgestart vanaf de vaste schijf.	Controleer of er een CD-ROM/DVD-ROM in het optische schijfstation is geplaatst. Als dit zo is, verwijder deze schijf dan en probeer de computer opnieuw op te starten.Als dit niet helpt, controleert u de instelling voor Opstartprioriteit in het hulpprogramma TOSHIBA HW Setup. Raadpleeg de paragraafOpstartinstelling in hoofdstuk 4, Hulpprogramma's en geavanceerd gebruik, voor meer informatie.
Computer werkt traag.	De bestanden op de vaste schijf zijn misschien gefragmenteerd. In dat geval moet u het hulpprogramma Schijfdefragmentatie uitvoeren om de toestand van uw bestanden en uw schijf te controleren. Raadpleeg de documentatie bij het besturingssysteem of de online Help voor informatie over het uitvoeren en gebruiken van Schijfdefragmentatie.Als niets helpt, formatteert u de vaste schijf opnieuw en daarna laadt u het besturingssysteem en alle andere bestanden en gegevens. Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

Optisch station

Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie.

Probleem Procedure

U kunt geen toegang krijgen tot een schijf in het station.	Controleer of de stationslade goed is gesloten.Duw zachtjes totdat de lade vastklikt.
	Open de schijflade en controleer of de schijf goed is geplaatst. De schijf moet plat op het ladeoppervlak liggen met het opschrift omhoog.
	Een vreemd voorwerp in de schijflade kan verhinderen dat de laser de schijf leest. Zorg dat de laser niet wordt geblokkeerd. Verwijder eventuele voorwerpen.
	Controleer of de schijf vuil is. Veeg de schijf zo nodig af met een schone doek die is bevochtigd met water of een neutraal schoonmaakmiddel.Raadpleeg de paragraaf Behandeling van schijven in hoofdstuk 3 voor meer informatie over reiniging.

Geheugenkaart

Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie.

Probleem Procedure
Fout met geheugenkaart	Verwijder de geheugenkaart uit de computer,plaats de kaart daarna opnieuw en zorg ervoor dathij stevig vast zit.Als het probleem aanhoudt, raadpleegt u dedocumentatie bij de geheugenkaart voor meerinformatie.
U kunt niet schrijvennaar eengeheugenkaart.	Verwijder de geheugenkaart uit de computer om tecontroleren of deze niet schrijfbeveiligd is.
U kunt een bestandniet lezen.	Controleer of het benodigde bestand echt op degheugenkaart staat die in de computer isgeplaatst.Als u het probleem nog steeds niet kunt oplossen,neemt u contact op met de Toshiba-ondersteuning.

Smart Card

Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie.

Probleem Procedure

Fout met Smart Card Verwijder de Smart Card uit de computer en plaats de kaart terug, waarbij u erop let dat u de kaart correct plaatst.

Als het probleem aanhoudt, raadpleegt u de documentatie bij de Smart Card voor meer informatie.

Dubbel aanwijsapparaat

Als u een USB-muis gebruikt, raadpleegt u de paragraaf USB-muis in dit hoofdstuk en de documentatie bij de muis.

Touchpad/AccuPoint

Probleem Procedure

Het touchpad of de AccuPoint werkt niet.

Controleer de apparaatinstellingen.

Klik op Start -> Configuratiescherm -> Hardware en geluiden -> Muis.

Schermaanwijzer reageert niet wanneer het aanwijsapparaat wordt gebruikt

In dit geval kan het systeem bezet zijn. Beweeg de muis nogmaals nadat u enkele ogenblikken hebt gewacht.

Dubbel aantikken (touchpad) of dubbelklikken (AccuPoint) werkt niet.

Probeer in dit geval eerst om de dubbelkliksnelheid te wijzigen in het hulpprogramma voor muisbesturing.

1. U opent dit hulpprogramma door te klikken op Start -> Configuratiescherm -> Hardware en geluiden -> Muis.

2. Klik in het venster Muiseigenschappen op het tabblad Knoppen.

3. Stel de dubbelkliksnelheid naar wens in en klik op OK.

De schermaanwijzer wordt te snel of te traag verplaatst

Probeer in dit geval eerst om de snelheid te wijzigen in het hulpprogramma voor muisbesturing.

1. U opent dit hulpprogramma door te klikken op Start -> Configuratiescherm -> Hardware en geluiden -> Muis.

2. Klik in het venster Muiseigenschappen op het tabblad Aanwijzeropties.

3. Stel de snelheid van de aanwijzer naar wens in en klik op OK.

Probleem Procedure

Het touchpad is te gevoelig of niet gevoelig genoeg.

Wijzig de gevoeligheid van het touchpad.U opent dit hulpprogramma door te klikken op Start -> Configuratiescherm -> Hardware en geluid -> Muis.Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

USB-muis

Probleem Procedure
Schermaanwijzer reageert niet wanneer de muis wordt gebruikt.	In dit geval kan het systeem bezet zijn. Beweeg de muis nogmaals nadat u enkele ogenblikken hebt gewacht.
	Verwijder de muis uit de computer en sluit hem weer aan op een vrije USB-poort en zorg ervoor dat hij stevig vast zit.
Dubbelklikken werkt niet.	Probeer in dit geval eerst om de dubbelkliksnelheid te wijzigen in het hulpprogramma voor muisbesturing.1. U opent dit hulpprogramma door te klikken op Start -> Configuratiescherm -> Hardware en geluiden -> Muis.2. Klik in het venster Muiseigenschappen op het tabblad Knoppen.3. Stel de dubbelkliksnelheid naar wens in en klik op OK.
De schermaanwijzer wordt te snel of te traag verplaatst	Probeer in dit geval eerst om de snelheid te wijzigen in het hulpprogramma voor muisbesturing.1. U opent dit hulpprogramma door te klikken op Start -> Configuratiescherm -> Hardware en geluiden -> Muis.2. Klik in het venster Muiseigenschappen op het tabblad Aanwijzeropties.3. Stel de snelheid van de aanwijzer naar wens in en klik op OK.
U kunt de schermaanwijzer niet normaal verplaatsen.	De onderdelen van de muis die met het detecteren van de verplaatsing van de muis te maken hebben, kunnen vuil zijn. Raadpleeg de documentatie bij de muis voor reinigingsinstructies.Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

Sensor voor vingerafdrukken

Probleem Procedure
De vingerafdruk wordt niet correct gelezen.	Voer in dit geval de vingerafleesbewerking opnieuw uit met de juiste vingerpositie. Raadpleeg De sensor voor vingerafdrukken gebruiken in hoofdstuk 3, Basisbeginselen, voor meer informatie.U kunt het herkenningsproces ook opnieuw uitvoeren met een andere opgeslagen vinger.De sensor voor vingerafdrukken vergelijkt en analyseert de unieke eigenschappen van een vingerafdruk. In sommige gevallen kunnen bepaalde gebruikers hun vingerafdrukken echter niet registreren omdat hun vingerafdrukken onvoldoende unieke kenmerken bevatten.Het herkenningspercentage kan per gebruiker verschillen.
De vingerafdruk kan niet worden gelezen vanwege verwondingen aan de vinger.	In dit geval voert u het herkenningsproces opnieuw uit met een andere opgeslagen vinger. Als geen enkele opgeslagen vingerafdruk kan worden gelezen, dient u zich bij de computer aan te melden door het wachtwoord in te voeren met het toetsenbord.Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

USB-apparaat

Raadpleeg naast de informatie in dit gedeelte ook de documentatie bij het USB-apparaat..

Probleem Procedure
USB-apparaat werkt niet.	Koppel het USB-apparaat los van de computer, sluit het weer aan op een vrije poort en zorg dat het stevig vast zit.Zorg ervoor dat de benodigde USB-stuurprogramma's correct zijn geïnstalleerd.Raadpleeg hiervoor zowel de documentatie van de apparatuur als van het besturingssysteem.

Functie Slaapstand en laden

Voor meer informatie en instellingen raadpleegt u de paragraaf Het TOSHIBA-hulpprogramma Slaapstand gebruiken in hoofdstuk 4, Hulpprogramma's en geavanceerd gebruik.

Probleem Procedure

Ik kan de functieSlaapstand en ladenniet gebruiken	De functie Slaapstand en laden is mogelijkuitgeschakeld.Schakel het selectievakje 'Slaapstand en ladeninschakelen' in het hulpprogramma TOSHIBA-slaapstand in om deze functie in te schakelen.Als het externe apparaat dat op de compatibelepoort is aangesloten, te veel stroom trekt, kan detoevoer van USB-stroom (5 V) uitveiligheidsoverwegingen worden gestopt. Als ditgebeurt, koppelt u een extern apparaat los alsmeerdere externe apparaten zijn aangesloten. Zetvervolgens de computer aan om de functie teherstellen. Als deze functie nog steeds niet kanworden gebruikt terwijl slechts één extern apparaatis aangesloten, dient u dit externe apparaat niet tegebrauiken aangezien het stroomverbruik boven deaanvaardbare waarde van deze computer ligt.Sommige externe apparaten kunnen de functie'Slaapstand en laden' niet gebruiken. Probeer indat geval een of meer van de volgende methoden.Selecteer een andere modus.Zet de computer uit terwijl externe apparatenzijn aangesloten.Sluit de externe apparaten aan nadat u decomputer hebt uitgezet.Als deze functie nog steeds niet kan wordengebruikt, schakelt u de functie uit en gebruikt u defunctie niet.
De accu raakt snelleeg, zelfs nadat ikde computer hebuitgeschakeld.	Als de functie Slaapstand en laden isingeschakeld, neemt de lading van de accu af alsde computer in de sluimerstand staat of isuitgeschakeld.Sluit de netadapter aan op de computer of schakeltde functie Slaapstand en laden uit.
Probleem Procedure
Externe apparaten die zijn aangesloten op een compatibele poort werken in dit geval niet.	Sommige externe apparaten werken niet als ze zijn aangesloten op een compatibele poort terwijl de functie 'Slaapstand en laden' is ingeschakeld.Sluit het externe apparaat opnieuw aan nadat u de computer hebt aangezet.Als het externe apparaat nog steeds niet werkt, sluit u het apparaat aan op een USB-poort zonder pictogram voor de functie 'Slaapstand en laden' ( ) of schakelt u de functie Slaapstand en laden uit.
De functie 'USB-activering' werkt niet.	Als de functie 'Slaapstand en laden' is ingeschakeld, werkt de functie 'USB-activering' niet voor poorten die de functie 'Slaapstand en laden' ondersteunen.Gebruik in dat geval een USB-poort zonder pictogram voor de functie 'Slaapstand en laden' ( ) of schakel de functie Slaapstand en laden uit.

eSATA-apparaat

Raadpleeg naast de informatie in dit gedeelte ook de documentatie bij het eSATA-apparaat.

Probleem Procedure
eSATA-apparaat werkt niet	Koppel het eSATA-apparaat los van de computer, sluit het weer aan op een vrije poort en zorg ervoor dat het stevig vast zit.Een aangesloten eSATA-apparaat wordt mogelijk niet herkend als het wordt aangesloten op de eSATA/USB-combinatiepoort terwijl de computer in de slaapstand of sluimerstand staat. Als dit gebeurt, koppelt u het eSATA-apparaat los en sluit u het apparaat aan terwijl de computer is ingeschakeld.
	Zorg dat de benodigde eSATA-stuurprogramma's correct zijn geïnstalleerd. Raadpleeg hiervoor zowel de documentatie van de apparatuur als van het besturingssysteem.Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

Aanvullende geheugenmodule

Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie over het installeren en verwijderen van geheugenmodules.

Probleem Procedure

Als er een geheugenstoring optreedt, knippert het aan/uit-lampje meerdere malen (0,5 seconde aan, 0,5 seconde uit) op de volgende manieren;

Als er alleen een probleem is met sleuf A, knippert het lampje tweemaal oranje en daarna eenmaal groen.

Als er alleen een fout is met sleuf B: eenmaal oranje, daarna tweemaal groen.

Als er fouten in sleuf A en sleuf B zijn: tweemaal oranje, daarna tweemaal groen.

Als het aan/uit-lampje knippert wanneer de computer wordt aangezet, controleert u eerst de geïnstalleerde geheugenmodules compatibel zijn met de computer. Als er een probleem is met een compatibele geheugenmodule, is de geheugenmodule mogelijk beschadigd.

Als u ontdekt dat er een incompatibele module is geïnstalleerd, voert u de volgende stappen uit:

1. Zet de computer uit.
2. Ontkoppel de netadapter en alle randapparaten.
3. Verwijder de accu-eenheid.
4. Verwijder de incompatibele geheugenmodule.
5. Plaats de accu en/of sluit de netadapter aan.
6. Zet de computer aan.

Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

Geluidssysteem

Raadpleeg naast de informatie in dit gedeelte ook de documentatie bij het audio-apparaat.

Probleem Procedure
Geen geluid hoorbaar.	Pas het volume aan.Als u het volume wilt verhogen, klikt u op de knop Volume verhogen. Als u het volume wilt verlagen, klikt u op de knop Volume verlagen.Controleer de volume-instellingen in de software.Controleer of Dempen is uitgeschakeldControleer of de hoofdtelefoon stevig is aangesloten.Controleer in Windows Apparaatbeheer of het geluidsapparaat is ingeschakeld en correct werkt.
Hinderlijk geluid hoorbaar.	Dit wordt mogelijk veroorzaakt door feedback van de interne microfoon of een externe microfoon die op de computer is aangesloten. RaadpleegGeluidssysteemin hoofdstuk 3, Basisbeginselen, voor meer informatie.U kunt het volume niet aanpassen terwijl Windows wordt opgestart of afgesloten.Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

Externe monitor

Raadpleeg ook hoofdstuk 3, Basisbeginselen, en de documentatie bij de monitor voor meer informatie.

Probleem Procedure
Monitor kan niet worden ingeschakeld.	Kijk of de monitor is ingeschakeld en controleer daarna de aansluitingen om er zeker van te zijn dat het netsnoer/de netadapter goed aan de monitor vastzit en het stopcontact werkt.

Probleem Procedure

Het scherm blijft leeg.

Stel het contrast en de helderheid op de externe monitor bij.Druk op de sneltoets FN + F5 om de beeldschermprioriteit te wijzigen, zodat deze niet alleen op het interne beeldscherm is ingesteld.Controleer of de externe monitor is aangesloten.Indien de externe monitor is ingesteld als primair weergaveapparaat in de modus Uitgebreid bureablad, geeft deze geen beeld als de computer wordt geactiveerd uit de slaapstand als de externe monitor tijdens de slaapstand is losgekoppeld.Als u wilt voorkomen dat dit gebeurt, koppel de externe monitor dan niet los terwijl de computer in de slaapstand of de sluimerstand staat.Zet de computer uit voordat u de externe monitor loskoppelt.Als het interne scherm en een externe monitor zijn ingesteld op de kloonmodus en ze door de timer worden uitgeschakeld, kan het interne scherm of de externe monitor mogelijk geen beeld geven wanneer ze weer worden ingeschakeld.Als dit gebeurt, drukt u op FN + F5 om het interne scherm en de externe monitor weer in te stellen op de kloonmodus.

Beeldschermfout Controleer of de kabel tussen de externe monitor en de computer stevig is bevestigd.Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

LAN

Probleem Procedure
Geen toegang tot het LAN	Controleer of de kabel tussen de LAN-poort en de LAN-hub stevig is aangesloten.
Activering op LAN werkt niet.	Controleer of de netadapter is aangesloten. De functie Activering op LAN werkt niet zonder de netadapter.Als de problemen aanhouden, raadpleegt u de LAN-beheerder.

Draadloos LAN

Als u na het uitvoeren van de volgende procedure nog steeds geen toegang tot het LAN hebt, neemt u contact op met de netwerkbeheerder. Raadpleeg hoofdstuk 3, Basisbeginselen, voor meer informatie over draadloze communicatie.

Probleem Procedure

Kan geen toegang krijgen tot draadloos LAN

Controleer of de functie voor draadloze communicatie van de computer is ingeschakeld.Als de problemen aanhouden, neemt u contact op met de LAN-beheerder.

Bluetooth

Voor meer informatie over draadloze Bluetooth-communicatie raadpleegt u hoofdstuk 3, Basisbeginselen.

Probleem Procedure

Kan geen toegang krijgen tot Bluetooth-apparaat.

Controleer of de functie voor draadloze communicatie van de computer is ingeschakeld. Controleer of de toepassing voor Bluetooth-beheer geactiveerd is en of het externe Bluetooth-apparaat stroom krijgt. Controleer of er geen optionele Bluetooth-adapter in de computer is geïnstalleerd. De ingebouwde Bluetooth-hardware werkt niet tegelijk met een andere Bluetooth-controller. Als u het probleem nog steeds niet kunt oplossen, neemt u contact op met de Toshiba-ondersteuning.

TOSHIBA-ondersteuning

Als u extra hulp nodig hebt of als u problemen hebt bij het gebruik van de computer, kunt u contact opnemen met de technische ondersteuning van TOSHIBA.

Voordat u opbelt

Aangezien sommige problemen wellicht te wijten zijn aan het besturingssysteem of het programma dat u gebruikt, is het belangrijk om eerst andere hulpbronnen te raadplegen. Probeer het volgende alvorens contact op te nemen met TOSHIBA:

Bestudeer de informatie over probleemoplossing in de documentatie bij de software en/of randapparaten.

Als een probleem optreedt tijdens de uitvoering van softwareprogramma's, zoekt u in de softwaredocumentatie naar suggesties voor het oplossen van problemen. U kunt ook de afdeling voor technische ondersteuning van het softwarebedrijf bellen voor hulp.

Vraag de verkoper of leverancier van wie u de computer en/of de software hebt gekocht om advies. Zij zijn de instantie bij uitstek voor actuele informatie en ondersteuning.

Technische ondersteuning van TOSHIBA

Als u het probleem nog steeds niet kunt verhelpen en vermoedt dat het te maken heeft met de hardware, gaat u naar de TOSHIBA-website voor technische ondersteuning http://www.toshiba.co.jp/worldwide/.

Bijlage A

Specifications

Deze bijlage biedt een overzicht van de technische kenmerken van de computer.

Gewicht en afmetingen

Bij de onderstaande fysieke afmetingen zijn uitstekende delen niet inbegrepen.

Omstandigheden Omgevings-temperatuur	Relatieve vochtigheid
In werking 5°C tot 35°C 20% tot 80% (geen condensvorming)
Niet in werking -20°C tot 60°C 10% tot 90% (geen condensvorming)
Natte-boltemperatuur maximaal 26 °C
Omstandigheden Hoogte (vanaf zeeniveau)
In werking -60 tot 3,000 meter
Niet in werking -60 tot 10.000 meter

Stroomvoorziening

Netadapter 100 -240 V wisselstroom

50 of 60 hertz (cycli per seconde)

Computer 19 V gelijkstroom

Pintoewijzing van poort voor externe RGB-monitor

Pin Signaalnaam Beschrijving I/O
1 CRV Rood videosignaal O
2 CGV Groen videosignaal O
3 CBV Blauw videosignaal O
4 Gereserveerd Gereserveerd
5 GND Aarde
6 GND Aarde
7 GND Aarde
8 GND Aarde
9 +5 V Stroomvoorziening
10	GND Aarde
11	Gereserveerd Gereserveerd
12	SDA Gegevenssignaal	I/O
13	HSYNC	Signaal voor horizontale synchronisatie	O
14	VSYNC	Signaal voor verticale synchronisatie	O
15	SCL	Gegevenskloksignaal	O

I/O (I): Invoer naar computer

I/O (O): Uitvoer van computer

Bijlage B

Netsnoer en connectoren

De stekker van het netsnoer moet compatibel zijn met de diverse internationale wandcontactaansluitingen en het netsnoer moet voldoen aan de normen van het land/gebied waarin het wordt gebruikt. Alle snoeren moeten voldoen aan de volgende specificaties:

Kabeldikte: Minimaal 0,75 mm²

Stroomsterkte: Minimaal 2,5 ampère

Spanning: 125 of 250 V wisselstroom (afhankelijk van de netspanning die in het land/gebied wordt gebruikt)

Certificeringsinstanties

China: CQC, CEMC

VS en Canada: Goedgekeurd door UL en CSA

Oostenrijk: OVE Italië: IMQ

België: CEBEC Nederland: KEMA

Denemarken: DEMKO Noorwegen: NEMKO

Finland: FIMKO Zweden: SEMKO

Frankrijk: LCIE Zwitserland: SEV

Duitsland: VDE Verenigd BSI

Koninkrijk:

In Europa moet gebruik worden gemaakt van een dubbeldraads netsnoer van het type VDE, H05VVH2-F of H03VVH2-F, of van een driedraads netsnoer van het type VDE, H05VV-F.

Voor de Verenigde Staten en Canada moeten tweepins stekkers de configuratie 2-15P (250 V) of 1-15P (125 V) hebben, en driepins stekkers de configuratie 6-15P (250V) of 5-15P (125V), conform het U.S. National Electrical Code Handbook en de Canadian Electrical Code Part II.

In de onderstaande afbeeldingen worden de stekkervormen voor de VS en Canada, het Verenigd Koninkrijk, Australië, Europa en China weergegeven.

v.s.

Goedgekeurd door UL

Australië

Goedgekeurd door AS

Canada

Goedgekeurd door CSA

Verenigd Koninkrijk

Goedgekeurd door BS

Europa

Goedgekeurd door de desbetreffende instantie

China

Goedgekeurd door CCC

Bijlage C

Wettelijke voetnoten

Dit hoofdstuk bevat de wettelijke voetnoten die van toepassing zijn op TOSHIBA-computers.

Niet-toepasselijke pictogrammen

Bepaalde computerchassis zijn ontworpen om alle mogelijke configuraties voor een volledige productserie te huisvesten. Het door u geselecteerde model heeft dus mogelijk niet alle voorzieningen en specificaties die corresponderen met de pictogrammen of schakelaars op het computerchassis.

CPU

Juridische verklaring met betrekking tot CPU-prestaties.

De prestaties van de CPU (Central Processing Unit ofwel Centrale Verwerkingseenheid) in uw computer kunnen afwijken van de specificaties, onder invloed van de volgende factoren:

• gebruik van bepaalde externe randapparaten;
• gebruik van accuvoeding in plaats van netvoeding;
• gebruik van bepaalde multimedia, door de computer gegenereerde afbeeldingen of videotoepassingen;
• gebruik van standaardtelefoonlijnen of langzame netwerkverbindingen;
• gebruik van complexe ontwerpsoftware, bijvoorbeeld geavanceerde CAD-toepassingen;
  ■ gelijktijdig gebruik van verschillende toepassingen of functies;
• gebruik van de computer in gebieden met lage luchtdruk (grote hoogte van meer dan 1000 meter boven zeeniveau);
• gebruik van de computer bij temperaturen tussen 5°C en 30°C of hoge dan 25°C op grote hoogte. (Deze temperatuurlimieten zijn niet precies en kunnen afwijken al naar gelang het specifieke computermodel. Raadpleeg uw computerdocumentatie of de TOSHIBA-website op www.pcsupport.toshiba.com voor meer informatie.)

De CPU-prestaties kunnen bovendien afwijken van de specificaties als gevolg van de ontwerpconfiguratie.

In bepaalde omstandigheden kan het gebeuren dat de computer automatisch wordt uitgeschakeld. Dit is een normale beschermende maatregel ter voorkoming van gegevensverlies of beschadiging van het product bij gebruik buiten de aanbevolen omstandigheden. Vermijd het

risico van gegevensverlies door altijd back-ups van gegevens te maken. Dit doet u door de gegevens van tijd tot tijd op een extern opslagmedium op te slaan. Voor optimale prestaties dient u uw computer alleen onder de aanbevolen omstandigheden te gebruiken. Lees de aanvullende beperkingen in de productdocumentatie door. Neem zo nodig contact op met de Toshiba-afdeling voor technische service en ondersteuning. Raadpleeg de paragraaf Problemen oplossen in hoofdstuk 6, Problemen oplossen, voor nadere informatie.

64-bits computergebruik

64-bits processors zijn ontworpen voor 32-bits en 64-bits computergebruik.

Voor 64-bits computergebruik moet worden voldaan aan de volgende hardware- en softwarevereisten:

64-bits besturingssysteem
64-bits processor, chipset en BIOS (Basic Input/Output System)
64-bits apparaatstuurprogramma's
64-bits toepassingen

Bepaalde apparaatstuurprogramma's en/of toepassingen zijn mogelijk niet compatibel met 64-bits processoren en werken daarom niet correct.

Hoofdgeheugen

Een deel van het hoofdsysteemgeheugen kan door het grafische systeem worden gebruikt om de grafische prestaties te verbeteren, waardoor de beschikbare hoeveelheid systeemgeheugen voor andere computeractiviteiten afneemt. De hoeveelheid systeemgeheugen die wordt toegewezen om de grafische prestaties te verbeteren, hangt af van het grafische systeem, de gebruikte toepassingen, de grootte van het systeemgeheugen en andere factoren.

Als uw computer is geconfigureerd met meer dan 3 GB, kan de geheugencapaciteit worden weergegeven als slechts circa 3 GB (afhankelijk van de hardwarespecificaties van de computer).

Dit is correct aangezien het besturingssysteem gewoonlijk de beschikbare hoeveelheid geheugen weergeeft in plaats van de hoeveelheid fysiek geheugen (RAM) die in de computer is ingebouwd.

Diverse systeemcomponenten (zoals de GPU van de grafische kaart en PCI-apparaten zoals draadloos LAN) vereisen hun eigen geheugenruimte. Aangezien een 32-bits besturingssysteem niet meer dan 4 GB geheugen kan adresseren, overlappen deze systeembronnen het fysieke geheugen. Het is een technische beperking dat het overlappende geheugen niet beschikbaar is voor het besturingssysteem. Hoewel sommige hulpprogramma's de daadwerkelijke hoeveelheid fysiek geheugen in de computer kunnen weergeven, is er nog steeds slechts circa 3 GB geheugen beschikbaar voor het besturingssysteem.

Computers die met een 64-bits besturingssysteem zijn geconfigureerd, hebben toegang tot maximaal 4 GB systeemgeheugen.

Gebruiksduur van de accu

De gebruiksduur van de accu varieert sterk al naar gelang factoren zoals productmodel, configuratie, toepassingen, energiebeheerinstellingen en gebruikte functies. Bovendien is de gebruiksduur onderhevig aan de natuurlijke prestatievariaties die voortvloeien uit het ontwerp van afzonderlijke onderdelen. Bepaalde modellen en configuraties die door TOSHIBA vóór het tijdstip van publicatie zijn getest, worden geleverd met een classificatie voor de gebruiksduur van de accu. De oplaadtijd is afhankelijk van het gebruik. De accu wordt mogelijk niet opgeladen wanneer de computer maximale stroom verbruikt.

Nadat de accu meerdere malen is opgeladen en ontladen, kan deze niet langer op maximale capaciteit werken en is het tijd voor vervanging. Dat geldt voor alle accu's. Zie de informatie over accessoires die bij de computer is geleverd om na te gaan hoe en waar u een nieuwe accueenheid kunt aanschaffen.

Capaciteit van vaste schijf (HDD)

1 gigabyte (GB) betekent 10 × 9 = 1.000.000.000 bytes met de macht 10. Het besturingssysteem van de computer vermeldt de opslagcapaciteit echter met de macht 2 waarbij GB = 2³⁰ = 1.073.741.824 bytes. Hierdoor wordt een lagere geheugencapaciteit vermeld. De beschikbare opslagcapaciteit is minder als er op het product een of meer besturingssystemen, zoals Microsoft Windows, en/of een of meer toepassingen vooraf zijn geïnstalleerd. De werkelijke capaciteit na formatteren kan per model verschillen.

LCD

Na verloop van tijd en afhankelijk van het gebruik van de computer, neemt de helderheid van het LCD-scherm af. Dit is een bekend kenmerk van de LCD-technologie.

Maximale helderheid is alleen beschikbaar als het apparaat op netvoeding wordt gebruikt. Het beeldscherm wordt gedimd wanneer computer op accu-energie wordt gebruikt. Het is niet mogelijk de helderheid van het scherm te vergroten.

De prestaties van de Graphics Processing Unit (GPU) hangen af van het productmodel, de ontwerpconfiguratie, de toepassingen, de instellingen voor energiebeheer en de gebruikte functies. De GPU-prestaties worden alleen geoptimaliseerd wanneer het apparaat op netstroom werkt. De prestaties zijn aanzienlijk minder wanneer de accu wordt gebruikt.

De totaal beschikbare hoeveelheid grafisch geheugen is het totaal van, indien van toepassing, speciaal videogeheugen, systeemvideogeheugen

en gedeeld systeemgeheugen. De hoeveelheid gedeeld videogeheugen hangt af van de grootte van het systeemgeheugen en andere factoren.

Draadloos LAN

De verzendsnelheid via het draadloos LAN en het maximale bereik van draadloos LAN kunnen variëren al naar gelang de elektromagnetische omgeving, obstakels, ontwerp en configuratie van toegangspunten, clientontwerp en software-/hardwareconfiguratie.

De werkelijke verzendsnelheid zal lager zijn dan de theoretische maximumsnelheid.

Kopieerbeveiliging

Technologie ter bescherming van het auteursrecht in sommige media verhindert mogelijk het weergeven en opnemen van die media.

Bijlage D

Informatie voor draadloze apparaten

Onderlinge samenwerking tussen draadloze LAN's

Het draadloze LAN is compatibel met LAN-systemen met de Direct Sequence Spread Spectrum (DSSS)/Orthogonal Frequency Division Multiplexing (OFDM) radiotechnologie en voldoet aan de volgende normen:

De IEEE 802.11-standaard voor draadloze LAN's (revisie a/b/g/n of b/g/n), zoals gedefinieerd en goedgekeurd door het Institute of Electrical and Electronics Engineers.
De Wi-Fi ^® -certificering (Wireless Fidelity) zoals gedefinieerd door de Wi-Fi Alliance ^® .

Het logo Wi-Fi CERTIFIED™ is een keurmerk van de Wi-Fi Alliance®.

Onderlinge samenwerking tussen producten met Bluetooth-technologie

De Bluetooth™-kaarten van TOSHIBA kunnen worden gebruikt in combinatie met elk product met de Bluetooth-technologie dat is gebaseerd op de FHSS-radiotechnologie (Frequency Hopping Spread Spectrum) en zijn compatibel met:

Bluetooth-specificatie, versie 3.0+HS of 3.0 (afhankelijk van het aangeschafte model), zoals gedefinieerd en goedgekeurd door de Bluetooth Special Interest Group.
Logocertificering met Bluetooth-technologie, zoals gedefinieerd door de Bluetooth Special interest Group.

WAARSCHUWING over draadloze apparaten

De draadloze apparaten zijn niet geverifieerd op aansluiting van en werking met alle apparaten die de draadloos LAN- of Bluetooth-radiotechnologie gebruiken.

Bluetooth- en draadloos LAN-apparaten werken in hetzelfde frequentiebereik en kunnen elkaars werking verstoren. Als u Bluetooth- en draadloze LAN-apparaten tegelijk gebruikt, kunnen de netwerkprestaties minder dan optimaal zijn of kan de netwerkverbinding zelfs verloren gaan.

Als u dergelijke problemen ondervindt, schakelt u onmiddellijk het Bluetooth- of draadloos LAN-apparaat uit.

Ga naar http://www.pc.support.global.toshiba.com als u vragen hebt over het gebruik van de draadloos LAN- of Bluetooth-kaart van TOSHIBA.

In Europa gaat u naar http://www.toshiba-europe.com/computers/tnt/bluetooth.htm

Uw Bluetooth-product is niet compatibel met apparaten die Bluetooth versie 1.0B gebruiken.

Draadloze apparaten en uw gezondheid

Net als andere radioapparaten stralen draadloze producten hoogfrequente (HF) elektromagnetische energie uit. Het intensiteitsniveau van de EMF-energie die door draadloze apparaten wordt uitgestraald, is echter aanzienlijk lager dan dat van andere draadloze apparaten zoals bijvoorbeeld mobiele telefoons.

Aangezien draadloze producten voldoen aan de richtlijnen zoals gedefinieerd in HF-veiligheidsnormen en -aanbevelingen, is TOSHIBA van mening dat draadloze producten veilig zijn voor gebruik door klanten. Deze normen en aanbevelingen vertegenwoordigen de consensus van de wetenschappelijke wereld en zijn geformuleerd door panels en commissies van wetenschappers op basis van alle actuele onderzoeksliteratuur.

In sommige situaties of omgevingen kan het gebruik van draadloze producten worden beperkt door de eigenaar van het gebouw of door de verantwoordelijke medewerkers van de organisatie. Dit kan bijvoorbeeld van toepassing zijn in de volgende situaties:

gebruik van draadloze apparatuur in een vliegtuig of
in andere omgevingen waar het risico van storing voor andere apparaten of diensten als schadelijk wordt aangemerkt.

Als u niet zeker weet wat de richtlijnen zijn met betrekking tot het gebruik van draadloze apparatuur in een bepaalde organisatie of omgeving (zoals op vliegvelden), is het raadzaam toestemming te vragen voor u het draadloze apparaat inschakelt.

Informatie over regelgeving

Het draadloze apparaat moet worden geïnstalleerd en gebruikt in strikte overeenstemming met de instructies van de fabrikant, zoals wordt beschreven in de gebruikersdocumentatie bij het product. Dit product voldoet aan de volgende normen op het gebied van radiofrequentie en veiligheid.

Europa

Beperkingen voor gebruik van de frequenties tussen 2400,0-2483,5 MHz in Europa

Frankrijk: Gebruikbuitenshuis isbeperkt tot 10 mW.e.i.r.p. binnende band van2454-2483,5MHz	Gebruik voor militaireradioplaatsbepaling. De afgelopenjaren is er voortdurend aan gewerktom de 2,4 GHz-band aan te passenvoor de huidige versoepelderegelgeving. Volledigeimplementatie staat gepland voor2012..
Italië: - Voor privégebruik is algemene
	goedkeuring vereist als WAS/RLAN's buiten de eigen locatiewordt gebruikt. Voor openbaargebruik is algemene goedkeuringvereist.
Luxemburg: Geïmplemen-teerd	Algemene goedkeuring is vereistvoor netwerk- en servicelevering..
Noorwegen: Geïmplemen-teerd	Deze subsectie geldt niet voor hetgeografische gebied binnen eenstraal van 20 km rond het middenvan Ny-Alesund.
Russische Federatie: - Alleen voor gebruik binnenshuis.

Beperkingen voor gebruik van de frequenties tussen 5150-5350 MHz in Europa

Italië: - Voor privégebruik is algemene
	goedkeuring vereist als WAS/RLAN's buiten de eigen locatie wordt gebruikt.
Luxemburg: Geïmplementeerd	Algemene goedkeuring is vereist voor netwerk- en servicelevering..
RussischeFederatie:	Beperkt e.i.r.p 100 mW. Gebruik is alleen toegestaan binnenshuis, in afgesloten industriële gebieden en opslagplaatsen en aan boord van vliegtuigen.
	1. Gebruik is toegestaan voor lokale netwerken voor servicecommunicatie tussen luchtvaartpersoneel aanboord van een vliegtuig op het vliegveld en tijdens alle vluchtstadia.
	2. Gebruik is toegestaan voor openbare draadloze lokale netwerken aan boord van een vliegtuig tijdens de vlucht op een hoogte van meer dan 3000 m.

Beperkingen voor gebruik van de frequenties tussen 5470-5725 MHz in Europa

Italië: - Voor privégebruik is algemene
	goedkeuring vereist als WAS/RLAN's buiten de eigen locatie wordt gebruikt.
Luxemburg: Geïmplementeerd	Algemene goedkeuring is vereist voor netwerk- en servicelevering.
Russische Federatie:	Beperkt e.i.r.p 100 mW. Gebruik is alleen toegestaan binnenshuis, in afgesloten industriële gebieden en opslagplaatsen en aan boord van vliegtuigen.
	1. Gebruik is toegestaan voor lokale netwerken voor servicecommunicatie tussen luchtvaartpersoneel aanboord van een vliegtuig op het vliegveld en tijdens alle vluchtstadia.
	2. Gebruik is toegestaan voor openbare draadloze lokale netwerken aan boord van een vliegtuig tijdens de vlucht op een hoogte van meer dan 3000 m.

Om te voldoen aan de Europese wetten met betrekking tot het bereik van draadloos LAN gelden de bovenstaande beperkingen voor de kanalen van 2,4 en 5 alleen voor gebruik buitenshuis. De gebruiker dient het huidige kanaal te controleren met het hulpprogramma voor draadloos LAN. Als het apparaat werkt buiten de toegestane grenzen voor gebruik buitenshuis, zoals hierboven wordt vermeld, dient de gebruiker contact op te nemen met de desbetreffende landelijke instantie met een verzoek om toestemming voor gebruik buitenshuis.

Dit apparaat voldoet aan RSS 210 van Industry Canada. De werking van dit product dient te voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen storing veroorzaken, en (2) dit apparaat moet ontvangen storing accepteren, zelfs als de werking van het apparaat hierdoor wordt aangetast.

De letters 'IC' voor het certificeringsnummer van de apparatuur geven enkel aan dat er wordt voldaan aan de technische specificaties voor Industry Canada.

Verenigde Staten-Federal Communications Commission (FCC)

Deze apparatuur is getest en voldoet aan de stipulaties voor een digitaal apparaat van klasse B, conform deel 15 van de FCC-voorschriften. Deze voorwaarden zijn ontworpen teneinde redelijke bescherming te bieden tegen schadelijke interferentie bij gebruik in woongebieden.

Raadpleeg het gedeelte met FCC-informatie voor meer informatie.

Let op: blootstelling aan HF-straling

Het uitgestraalde uitgangsvermogen van het draadloze apparaat ligt ruimschoots onder de FCC-limieten voor blootstelling aan HF-straling. Niettemin dient het draadloze apparaat zodanig te worden gebruikt dat fysiek contact tijdens normaal gebruik tot een minimum beperkt blijft.

In een normale gebruiksconfiguratie mag de afstand tussen de antenne en de gebruiker niet minder dan 20 cm zijn. Raadpleeg de gebruikershandleiding van de computer voor meer informatie over de locatie van de antenne.

De installateur van deze radioapparatuur dient ervoor te zorgen dat de antenne zodanig is geplaatst of gericht dat deze geen HF-energie uitstraalt boven de door Health Canada gedefinieerde limieten voor het publiek; raadpleeg Safety Code 6, verkrijgbaar via de website van Health Canada: www.hc-sc.gc.ca

Waarschuwing: RFI-vereisten

Dit apparaat werkt in het frequentiebereik 5,15 tot 5.25 GHz en kan daarom alleen binnenshuis worden gebruikt.

Taiwan

Artikel 12 Zonder toestemming van de NCC is het geen enkel bedrijf, onderneming of gebruiker toegestaan de frequentie te wijzigen, het zendvermogen te vergroten of de oorspronkelijke eigenschappen of de prestaties te wijzigen van een goedgekeurd apparaat met laag vermogen op radiofrequentie.

Artikel 14 Apparaten met laag vermogen op radiofrequentie mogen geen invloed hebben op de vliegtuigveiligheid en wettelijk toegestane communicatie niet storen.Als dat wel het geval is, moet het gebruik onmiddellijk worden beëindigd, zodat er geen storing meer optreedt.De genoemde wettelijk toegestane communicatie betreft radiocommunicatie die plaatsvindt in overeenstemming met de Telecommunications Act (Wet op de telecommunicatie).Apparaten met laag vermogen op radiofrequentie moeten gevoelig zijn voor de storing van apparaten voor wettelijk toegestane communicatie of ISM-apparaten die radiogolven uitzenden.

Gebruik van deze apparatuur in Japan

In Japan wordt de frequentiebandbreedte van mobiele objectidentificatiesystemen (gelicentieerd radiostation en gespecificeerd radiostation met laag vermogen) overlapt door de frequentiebandbreedte tussen 2.400 en 2.483,5 MHz voor tweedegeneratiesystemen voor gegevenscommunicatie met laag vermogen zoals deze apparatuur.

1. Belangrijke mededeling

De frequentiebandbreedte van deze apparatuur kan functioneren binnen hetzelfde bereik als industriële apparaten, wetenschappelijke apparaten, medische apparaten, magnetrons, gelicentieerde radiostations en niet-gelicentieerde gespecificeerde radiostations met laag vermogen voor mobiele systemen voor objectidentificatie (RFID) die worden gebruikt in productielijnen in fabrieken (Andere radiostations).

1. Voordat u deze apparatuur in gebruik neemt, dient u te controleren of de apparatuur geen storingen veroorzaakt in de hiervoor genoemde apparatuur.
2. Als deze apparatuur storingen in andere radiostations veroorzaakt, dient u onmiddellijk een andere frequentie te selecteren, een andere gebruikslocatie te kiezen of de zendbron uit te schakelen.
3. Neem contact op met een erkende TOSHIBA-serviceleverancier als u problemen ondervindt met storingen die dit product bij andere radiostations veroorzaakt.

2. Aanduiding voor draadloos LAN

De hieronder weergegeven aanduiding wordt op deze apparatuur vermeld.

1. 2.4: Deze apparatuur gebruikt een frequentie van 2,4 GHz.
2. DS: Deze apparatuur gebruikt DS-SS-modulatie.
3. OF: Deze apparatuur gebruikt OFDM-modulatie.
4. 4: Het storingsbereik van deze apparatuur is minder dan 40 m.
5. ■ ■ ■ : Deze apparatuur gebruikt een frequentiebandbreedte van 2.400 MHz tot 2.483,5 MHz. Het is mogelijk om de frequentieband van mobiele objectidentificatiesystemen te vermijden.

3. Aanduiding voor Bluetooth

De hieronder weergegeven aanduiding wordt op deze apparatuur vermeld.

1. 2.4: Deze apparatuur gebruikt een frequentie van 2,4 GHz.
2. FH: Deze apparatuur gebruikt FH-SS-modulatie.
3. 1: Het storingsbereik van deze apparatuur is minder dan 10 m.
4. : Deze apparatuur gebruikt een frequentiebandbreedte van 2.400 MHz tot 2.483,5 MHz. Het is onmogelijk de bandbreedte van identificatiesystemen voor mobiele objecten te omzeilen.

4. Over de JEITA

Draadloos LAN op 5 GHz ondersteunt het kanaal W52/W53/W56.

Apparaatvalidatie

Dit apparaat is goedgekeurd conform de Technical Regulation Conformity Certification en behoort tot de klasse van radio-apparaten van gegevenscommunicatiesystemen met laag vermogen zoals vermeld in de handelswetten op het gebied van telecommunicatie.

Atheros AR9285 draadloze netwerkadapter b/g/n (b/g) voor draadloos LAN
De naam van de radioapparatuur: AR5B95
DSP Research, Inc.
Keuringsnummer: D081038003

Intel® Centrino® Advanced-N 6205 a/b/g/n (a/b/g) voor draadloos LAN De naam van de radioapparatuur: 62205ANHMW

DSP Research, Inc.

Keuringsnummer: D100944003

Intel® Centrino® Wireless-N 1000 BGN b/g/n (b/g) voor draadloos LAN De naam van de radioapparatuur: 112BNHMW

DSP Research, Inc.

Keuringsnummer: D090380003

Atheros AR938x draadloze netwerkadapter a/b/g/n (a/b/g) voor draadloos LAN

De naam van de radioapparatuur: AR5BHB116

DSP Research, Inc.

Keuringsnummer: D101136003

Intel® Centrino® Advanced-N + WiMAX 6250 voor draadloos LAN en WiMAX
De naam van de radioapparatuur: 622ANXHMW
DSP Research, Inc.
Keuringsnummer: D090856003

Intel® Centrino® Wireless-N + WiMAX 6150 voor draadloos LAN en WiMAX

De naam van de radioapparatuur: 612BNXHMW

DSP Research, Inc.

Keuringsnummer: D100898003

Intel® Centrino® Advanced-N 6230 a/b/g/n (a/b/g) voor draadloos LAN en Bluetooth

De naam van de radioapparatuur: 62230ANHMW

DSP Research, Inc.

Keuringsnummer: D101045003

Atheros AR9002WB-1NG draadloze netwerkadapter b/g/n(b/g) draadloos LAN en Bluetooth

De naam van de radioapparatuur: AR5B195

DSP Research, Inc.

Keuringsnummer: D091014003

BCM92070MD_REF Bluetooth

De naam van de radioapparatuur: BCM92070MD_REF

JAPAN APPROVALS INSTITUTE FOR TELECOMMUNICATIONS EQUIPMENT

Keuringsnummer: D091274003

De volgende beperkingen zijn van toepassing:

Open of wijzig het apparaat niet.

Installeer de draadloze LAN-module waarmee het apparaat is uitgerust, niet in een ander apparaat.

Als u het draadloze apparaat in een ander bepaald land of gebied gebruikt, raadpleegt u de paragraaf 'Landen/gebieden waarin gebruik is toegestaan' in de online handleiding.

Radiogoedkeuringen voor draadloze apparaten

Goedgekeurde landen/gebieden voor de Atheros® AR9285 draadloze netwerkadapter b/g/n (b/g) draadloos LAN

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
■ Verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13.

Per februari 2011

Albanië Argentinië Australië Azerbeidzjan
Bahrein België Bolivia Bosnië en Herzegovina
Bulgarije Cambodja Canada Chili
China Colombia Costa Rica Cyprus
Denemarken Dominicaanse Republiek	Duitsland Ecuador
Egypte El Salvador Estland Filipijnen
Finland Frankrijk	Ghana	Griekenland
Guatemala Hong Kong	Hongarije	Ierland
IJsland	India	Indonesië	Italië
Japan	Jordanië	Kazachstan	Kenia
Kirgizië Koeweit	Kroatië	Letland
Libanon	Liechtenstein	Litouwen	Luxemburg
Macedonië Maleisië	Malta	Mexico
Monaco	Montenegro	Nederland	Nieuw-Zeeland
Noorwegen Oekraïne	Oman	Oostenrijk
Pakistan	Panama	Papoea-Nieuw-Guinea	Paraguay
Peru	Polen	Portugal	Puerto Rico
Qatar	Roemenië Saudi-Arabië	Servië
Singapore Slovenië	Slowakije Spanje
Sri Lanka Taiwan	Thailand	Tsjechië
Turkije	Uruguay	V.S.	Venezuela

Verenigd	Verenigde	Vietnam Yemen
Koninkrijk	Arabische
	Emiraten

Zimbabwe Zuid-Afrika Zuid-Korea Zweden

Zwitserland

Goedgekeurde landen/gebieden voor de Intel® Centrino® Advanced-N 6205 a/b/g/n (a/b/b) voor draadloos LAN

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Er is geen ad-hoc modus beschikbaar in de modi 801.11a en 802.11n.
Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
Beschikbare kanalen bij verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13, Ch36, Ch40, Ch44, Ch48, Ch52, Ch56, Ch60, Ch64, Ch100, Ch104, Ch108, Ch112, Ch116, Ch120, Ch124, Ch128, Ch132, Ch136, Ch140, Ch149, Ch153, Ch157, Ch161, Ch165.

Per februari 2011

Aruba Australië Azerbeidzjan Bahrein
België Bermuda Bolivia Bosnië en Herzegovina
Brazilië Brunei Bulgarije Canada
Chili China Colombia Costa Rica
Cyprus Denemarken	Dominicaanse Republiek	Duitsland
Ecuador	El Salvador	Estland	Filipijnen
Finland Frankrijk	Georgië	Griekenland
Guatemala	Hong Kong	Hongarije	Ierland
IJsland India	Indonesië	Italië
Japan	Jordanië	Kazachstan	Kenia

Kirgizië Koeweit Letland Liechtenstein
Litouwen Luxemburg Malawi Malta
Mauritius Mexico Monaco Montenegro
Nederland Nepal Nicaragua Nieuw-Zeeland
Nigeria Noorwegen Oman Oostenrijk
Pakistan Panama Papoea-Nieuw-Guinea		Paraguay
Peru Polen Portugal Puerto Rico
Qatar	Roemenië Rwanda	Saudi-Arabië
Servië	Slovenië Slowakije	Spanje
Sri Lanka	Tanzania	Thailand Trinidad en Tobago
Tsjechië Turkije	Uruguay	V.S.
Verenigd Koninkrijk	Zimbabwe Zuid-Korea	Zweden
Zwitserland

Goedgekeurde landen/gebieden voor de Intel® Centrino® Wireless-N 1000 BGN (b/g) voor draadloos LAN

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

■ Een ad-hoc modus is niet beschikbaar in de 802.11n-modus.
Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
■ Verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13.

Per februari 2011

Argentinië	Australië	Azerbeidzjan	Bahama's
Bahrein	België	Bosnië en Herzegovina	Brazilië
Brunei Bulgarije Cambodja Canada
Chili China Costa Rica Cyprus
Denemarken Dominicaanse Republiek		Duitsland Ecuador
Egypte Estland Filipijnen Finland
Frankrijk Ghana Griekenland Honduras
Hong Kong Hongarije Ierland		IJsland
India	Indonesië	Italië	Jamaica
Japan	Jordanië Kenia	Koeweit
Kroatië	Letland	Libanon	Liechtenstein
Litouwen	Luxemburg Malawi Maleisië
Malta	Mexico	Monaco	Montenegro
Nederland	Nepal Nicaragua Nieuw-Zeeland
Noorwegen	Oekraïne	Oman	Oostenrijk
Pakistan Papoea-Nieuw-Guinea		Paraguay Peru
Polen	Portugal	Qatar	Roemenië
Rwanda	Saudi-Arabië	Servië	Singapore
Slovenië Slowakije		Spanje Taiwan
Tanzania	Thailand Tsjechië	Tunesië
Uruguay	V.S.	Venezuela	Verenigd Koninkrijk
Verenigde Arabische Emiraten	Vietnam	Zimbabwe	Zuid-Afrika
Zuid-Korea	Zweden	Zwitserland

Goedgekeurde landen/gebieden voor de Atheros AR938x draadloze netwerkadapter b/g/n (a/b/g) voor draadloos LAN

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Er is geen ad-hoc modus beschikbaar in de modi 801.11a en 802.11n.
Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
Beschikbare kanalen bij verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13, Ch36, Ch40, Ch44, Ch48, Ch52, Ch56, Ch60, Ch64, Ch100, Ch104, Ch108, Ch112, Ch116, Ch120, Ch124, Ch128, Ch132, Ch136, Ch140, Ch149, Ch153, Ch157, Ch161, Ch165.

Per februari 2011

Argentinië Australië Azerbeidzjan Bahrein
België Bolivia Bosnië en Herzegovina			Brazilië
Bulgarije Cambodja Canada Chili
China Costa Rica Cyprus Denemarken
Dominicaanse Republiek	Duitsland Ecuador Estland
Filipijnen Finland Frankrijk Ghana
Griekenland Hong Kong	Hongarije	Ierland
IJsland India	Indonesië	Italië
Japan	Jordanië Kroatië Letland
Libanon	Liechtenstein	Litouwen	Luxemburg
Maleisië	Malta	Montenegro	Nederland
Nicaragua Nieuw-Zeeland	Noorwegen	Oekraïne
Oostenrijk Papoea-Nieuw-Guinea	Peru		Polen
Portugal Qatar	Roemenië Rwanda
Servië	Singapore Slovenië Slowakije
Spanje	Taiwan	Tanzania	Thailand
Tsjechië Tunesië	Uruguay	V.K.

V.S. Venezuela Verenigde

Vietnam

Arabische

Emiraten

Zimbabwe Zuid-Korea Zweden Zwitserland

Goedgekeurde landen/gebieden voor de Intel® Centrino® Advanced-N + WiMAX 6250 voor draadloos LAN en WiMAX

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Er is geen ad-hoc modus beschikbaar in de modi 801.11a en 802.11n.
Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
Beschikbare kanalen bij verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13, Ch36, Ch40, Ch44, Ch48, Ch52, Ch56, Ch60, Ch64, Ch100, Ch104, Ch108, Ch112, Ch116, Ch120, Ch124, Ch128, Ch132, Ch136, Ch140, Ch149, Ch153, Ch157, Ch161, Ch165.

Per februari 2011

Japan V.S.

Goedgekeurde landen/gebieden voor de Intel® Centrino® Wireless-N + WiMAX 6150 voor draadloos LAN en WiMAX

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

■ Een ad-hoc modus is niet beschikbaar in de 802.11n-modus.
Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.

■ Verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13.

Per februari 2011

Japan V.S.

Goedgekeurde landen/gebieden voor de Intel® Centrino® Advanced-N 6230 a/b/g/n (a/b/g) voor draadloos LAN en Bluetooth

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Er is geen ad-hoc modus beschikbaar in de modi 801.11a en 802.11n
Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
Beschikbare kanalen bij verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13, Ch36, Ch40, Ch44, Ch48, Ch52, Ch56, Ch60, Ch64, Ch100, Ch104, Ch108, Ch112, Ch116, Ch120, Ch124, Ch128, Ch132, Ch136, Ch140, Ch149, Ch153, Ch157, Ch161, Ch165.

Per februari 2011

Australië Bahama's Bahrein Bangladesh
Barbados België Bermuda Bolivia
Bosnië en Herzegovina	Braziliië Bulgarije Canada
Chili China Colombia Costa Rica
Cyprus Denemarken Duitsland El Salvador
Estland Filipijnen Finland Frankrijk
Georgië	Griekenland	Guatemala	Hong Kong
Hongarije Ierland	IJsland Indonesië
Italië	Japan Jordanië	Kazachstan
Kirgizië Letland Liechtenstein	Litouwen
Luxemburg	Malta	Mexico Montenegro

Nederland Nieuw-Zeeland Noorwegen Oostenrijk
Oostenrijk Panama Polen Portugal
Puerto Rico Qatar Roemenië Roemenië
Saudi-Arabië Slovenië Slowakije Spanje
Sri Lanka Taiwan Thailand Tsjechië
Turkije Uruguay V.S. Verenigd		Koninkrijk
Zuid-Korea	Zweden	Zwitserland

Goedgekeurde landen/gebieden voor de Atheros AR9002WB-1NG draadloze netwerkadapter b/g/n(b/g) draadloos LAN en Bluetooth

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Beschikbare kanalen voor peer-to-peer-verbinding in de ad-hoc modus: Ch1-Ch11.
■ Verbinding met een toegangspunt in de infrastructuurmodus: Ch1-Ch13.

Per februari 2011

Albanië	Algerije	Angola	Argentinië
Australië	Azerbeidzjan Bahrein		Bangladesh
België	Bolivia	Bosnië en Herzegovina	Botswana
Brazilië	Bulgarije	Burkina Faso	Burundi
Cambodja Canada	Centraal Afrikaanse Republiek		Chili
China	Colombia Comoren		Costa Rica
Cyprus	Democratische Republiek Congo	Denemarken	Dominicaanse Republiek
Duitsland	Ecuador Egypte	El Salvador
Estland Filipijnen Finland Frankrijk
Georgië Ghana Griekenland Guatemala
Honduras Hong Kong Hongarije Ierland
IJsland India Indonesië Israël
Italië Ivoorkust Japan Jordanië
Kameroen Kazakhstan Kenia Kirgizië
Koeweit Kroatië Lesotho Letland
Libanon Liberia Libië Liechtenstein
Litouwen Luxembourg Madagascar Malawi
Maleisië Malta Marokko Mauritius
Mexico Monaco Montenegro Mozambique
Namibië Nederland Nicaragua Nieuw-Zeeland
Niger Nigeria Noorwegen Oekraïne
Oman Oostenrijk Pakistan Panama
Paraguay Peru Polen Portugal
Puerto Rico Qatar Republiek Djibouti Republiek Gambia
Republiek Tsjaad Réunion Roemenië Rwanda
Saudi-Arabië Senegal Servië Sierra Leone
Singapore Slovenië Slowakije Spanje
Sri Lanka Swaziland Tadzjikistan Taiwan
Thailand Togo Tsjechië Tunesië
Turkije Turkmenistan Uruguay V.S.
Venezuela Verenigd Koninkrijk Verenigde Arabische Emiraten Vietnam
Wit-Rusland Yemen Zambia Zimbabwe
Zuid-Afrika Zuid-Korea Zweden Zwitserland

Goedgekeurde landen/gebieden voor de BCM92070MD\_REF Bluetooth

Deze apparatuur is goedgekeurd volgens de radionormen van de landen/gebieden in de onderstaande tabel.

Gebruik deze apparatuur niet in de landen/gebieden die niet in de onderstaande tabel worden vermeld.

Per februari 2011

Albanië Argentinië Australië Azerbeidzjan
Bahrein België Bolivia Bosnië en Herzegovina
Bulgarije Cambodja Canada Chili
China Colombia Costa Rica Cyprus
Denemarken Dominicaanse Republiek	Duitsland Ecuador

Egypte El Salvador Estland Filipijnen

Finland Frankrijk	Ghana	Griekenland
Guatemala Honduras	Hong Kong	Hongarije
Ierland	IJsland	India	Indonesië
Italië	Japan	Jordanië	Kazachstan
Kenia	Kirgizië Koeweit	Kroatië
Lesotho	Letland Libanon	Liechtenstein
Litouwen	Luxemburg	Malawi Maleisië
Malta	Mexico	Monaco	Montenegro
Mozambique Namibië	Nederland	Nicaragua
Nieuw-Zeeland	Nigeria	Noorwegen Oekraïne
Oman	Oostenrijk Pakistan	Panama
Papoea-Nieuw-Guinea	Paraguay	Peru	Polen
Portugal	Puerto Rico	Qatar	Roemenië
Rusland	Saudi-Arabië	Senegal	Servië
Singapore Slovenië	Slowakije Spanje
Sri Lanka Taiwan	Thailand	Tsjechië

Turkije Uruguay V.S. Venezuela

VerenigdKoninkrijk

VerenigdeArabischeEmiraten

Vietnam

Zimbabwe

Zuid-Afrika Zuid-Korea Zweden Zwitserland

Index

A

Aanwijsapparaat touchpad 2-12, 2-24, 2-35

Bluetooth-stack voor Windows van Toshiba 4-3 problemen 6-18

C

Accu capaciteit controleren 5-7 energiebesparingsmodus 4-8 levensduur verlengen 5-9 typen 5-4

Computer inschakelen 1-6 uitschakelen 1-7

Controlelijst van apparatuur 1-1

Accu-eenheid aanvullende 5-1 vervangen 5-9

D

Acculampje 5-3

Documentatielijst 1-1

Draadloos LAN problemen 6-18

Beeldscherm automatisch uitschakelen 4-7 helderheid verhogen 3-6 helderheid verlagen 3-6 openen 1-5 scharnieren 2-12, 2-23, 2-35 scherm 2-10, 2-21, 2-33

Draadloos WAN lampje 2-3, 2-14, 2-26

Draadloze communicatie lampje 2-3, 2-14, 2-26

Beeldschermcontroller 2-38

Dubbel aanwijsapparaat AccuPoint 3-2 touchpad 3-1, 6-10 touchpadbesturingsknoppen 3-1

Beveiligingsslot 3-50 Bluetooth

E

eSATA-apparaat problemen 6-14

ExpressCard plaatsen 3-33 verwijderen 3-34

Externe monitor problemen 6-16

FN + 2 (Vergroten) 3-6

FN + F5 (Uitvoer) 3-6

FN + F7 (Helderheid verhogen) 3-6

FN + F8 (Draadloos) 3-6

FN + F9 (Touchpad) 3-6

FN + spatiebalk (Zoom) 3-6

FN + TAB (Zoom) 3-6

Functietoetsen 3-4

G

Geheugen aanvullend 3-51 installeren 3-41 problemen 6-15 verwijderen 3-43

Geheugenmediasleuf 3-36

Geheugenmedium plaatsen 3-38 verwijderen 3-39

Geïntegreerde numerieke toetsen

cursormodus 3-7 inschakelen 3-7

numerieke modus 3-7

tijdelijk geïntegreerde numerieke toetsen

gebruiken (geïntegreerde numerieke toetsen uit) 3-8

tijdelijk gewone toetsenbord gebruiken (geïntegreerde numerieke toetsen aan) 3-7

Geluidssysteem problemen 6-15

Grafische controller 2-38

extra 3-51

H

gelijkstroomingang (19

V) 2-3, 2-15, 2-26

HDMI-uit-poort 2-4, 2-15, 2-27

Numeriek toetsenblok 4-7

Herstelmedia 4-29

Herstelschijfstation 4-30

O

HW Setup

algemeen 4-18

Beeldscherm 4-19

LAN 4-22

Opstarten 4-20

SATA 4-23

starten 4-18

toetsenbord 4-21

USB 4-22

venster 4-18

Opnieuw opstarten, computer 1-11

Opstartprioriteit 4-20

Optisch schijfstation schrijven 3-20

Optisch station gebruik 3-16

L

P

LAN

problemen 6-17

typen kabels 3-32

verbinding maken 3-32

Luchtopeningen 2-3, 2-8, 2-15,

2-20, 2-26, 2-32

Problemen

aanvullende

geheugenmodule 6-15

accu 6-5

Bluetooth 6-18

controlelijst voor hardware

en systeem 6-4

draadloos LAN 6-18

dubbel

aanwijsapparaat 6-10

eSATA-apparaat 6-14

externe monitor 6-16

geheugenkaart 6-9

geluidssysteem 6-15

intern beeldscherm 6-7

LAN 6-17

M

Mediabehandeling

vaste schijf 6-8, 6-9

voeding 6-4

ENTER 3-4

ScrLock 3-4

Stroomvoorziening

afsluitmodus

(opstartmodus) 1-7

in-/uitschakelen via

LCD 5-11

omstandigheden 5-1

slaapstand 1-8

sluimerstand 1-10

S

Schoonmaken van de

computer 3-54

SD/SDHC/SDXC-kaart

formatteren 3-37

opmerking 3-36

Slaapstand

instellen 1-8

systeem automatisch in 4-7

T

Toetsenbord

FN-plaktoets 3-6

functietoetsen

(F1...F12) 3-4

problemen 6-7

sneltoetsfuncties 3-5

Windows-toetsen 3-7

Sluimerstand 3-6, 4-8

Smart Card

plaatsen 3-35

problemen 6-10

verwijderen 3-35

Sneltoetsen

Dempen 3-5

draadloos 3-6

Energiebeheerschema 3-5

helderheid verhogen 3-6

helderheid verlagen 3-6

Slaapstand 3-5

Sluimerstand 3-6

touchpad 3-6

Uitvoer 3-6

Vergrendelen 3-5

Zoom 3-6

TOSHIBA Assist 4-3

TOSHIBA ConfigFree 4-3

Vasteschijfbeveiliging 4-25

Verplaatsen van de

computer 3-54

Video-RAM 2-37

Videomodus 3-53

Vingerafdruksensor

gebruik 3-8

problemen 6-12

Voeding

in-/uitschakelen via LCD

4-8

systeem automatisch

uitschakelen 5-11

W

Wachtwoord

computer opstarten

met 4-17

gebruiker 4-15

opstarten 4-7

supervisor 4-17
