Producttype	Vaatwasser
Afmetingen (B x D x H)	Ca. 60 x 55 x 85 cm (instelbare hoogte 81,5–86,5 cm)
Gewicht	Ca. 45 kg
Aansluiting	230 V wisselstroom, 10 A (zie typeplaatje)
Waterdruk	0,5 – 10 bar
Programma's	Sterk 65°, Normaal 65°, Eco 65°, Voorspoelen
Capaciteit	12 couverts (standaard)
Geluidsniveau	Ca. 48 dB (schatting)
Aqua-Stop	Ja, met schadegarantie
Kinderbeveiliging	Ja (instelbaar)
Waterontharder	Instelbaar (0–3)
Zoutreservoir	Max. 1,5 kg
Glansspoelmiddelreservoir	Ja, doseerbaar
Verstelbare bovenkorf	Ja (twee standen)
Omklapbare bordensteunen	Ja (in onderkorf)
Bestekkorf	Ja, met etagère voor lange voorwerpen
Sproeiarmen	Boven en onder (uitneembaar voor reiniging)
Zeefsysteem	Zeefcilinder, fijne zeef, microzeef (bij sommige modellen)
Programmaduur	Verschilt per programma (zie korte handleiding)
Waterverbruik	Ca. 15–20 liter per programma (afhankelijk van instelling)
Energieverbruik	Ca. 1,0–1,5 kWh per programma

Veelgestelde vragen - SE5BY54 BALAY

Hoe stel ik de waterhardheid in?

Waarom blijven er witte vlekken op het servies?

Wat moet ik doen als de vaatwasser niet start?

Hoe vul ik zout bij?

Waarom worden de glazen niet droog?

Heeft het apparaat een kinderbeveiliging?

Wat is Aqua-Stop en hoe werkt het?

Hoe maak ik de sproeiarmen schoon?

Kunnen alle soorten servies in de vaatwasser?

Heeft het apparaat een programmaoverzicht?

GEBRUIKSAANWIJZING SE5BY54 BALAY

NL Gebruiksaanwijzing

nl Inhoud

Veiligheidsvoorschriften 4....

Kennismaking met het apparaat 6

Wateronthardingsinstallatie 6.

Zout bijvullen 7.

Vullen met glansspoelmiddel 8

Ongeschikt servies 9. . . . . . .

Serviesgoed sorteren 10.....

Afwasmiddelen 12.

Programma-overzicht 14.....

Afwassen 15

Schoonmaken en onderhoud 16

Opsporing van storingen 18....

Inschakelen van de Servicedienst 21

Aanwijzingen 21......

Installatie 22

Veiligheidsvoorschriften

Bij aflevering

• Controleer onmiddellijk of de verpakking en de afwasautomaat tijdens het transport beschadigd zijn. Een beschadigd apparaat niet in gebruik nemen maar contact opnemen met uw leverancier.
• Het verpakkingsmateriaal volgens de bestaande milieuvoorschriften (laten) afvoeren.
• Het karton bestaat voornamelijk uit oudpapier.
• Het opvulmateriaal is van CFK-vrij geschuimd styropor.
• Het foliemateriaal van polyetheen (PE) bestaat voor een deel uit secundaire grondstoffen.
• Het hout (indien aanwezig) is van afvalhout en onbehandeld.
• De banden (indien aanwezig) zijn van polypropeen (PP).

Bij de installatie

• Het apparaat volgens het installatieen montagevoorschrift plaatsen en aansluiten.
• Tijdens het installeren mag de afwasautomaat niet op het lichtnet zijn aangesloten.
• Overtuig u ervan dat het aardings- systeem van de elektrische huisinstallatie volgens de geldende elektrotechnische voorschriften is geïnstalleerd.
• De elektrische aansluitvoorwaarden moeten overeenkomen met de gegevens op het typeplaatje van de afwasautomaat.
• Voor een goede stabiliteit van het apparaat mogen integreerbare of onderbouwapparaten alleen onder een doorlopend werkblad worden ingebouwd dat aan de kasten ernaast is vastgeschroefd.
• Na het plaatsen van het apparaat moet de stekker gemakkelijk te bereiken zijn.
• Niet bij alle modellen: Het kunststof huis aan de water- aansluiting bevat een elektrisch ventiel. In de toevoerslang bevinden zich de aansluitingsleidingen. De slang niet doorsnijden en het kunststof huis niet in water onderdompelen.

Waarschuwing

Als het toestel niet in een nis staat en daardoor een zijwand toegankelijk is, dan moeten de deurscharnieren om veiligheidsredenen bedekt worden (gevaar voor verwondingen).

De afdekkingen krijgt u als extra toebehoren bij de klantendienst of uw dealer.

Dagelijks gebruik

• De afwasautomaat alleen in het huishouden en voor het aangegeven doel: het afwassen van huishoudelijk serviesgoed, gebruiken.
• Niet op de geopende deur gaan zitten of staan. Het apparaat kan kantelen.
• Het water in de spoelruimte is geen drinkwater.
• Doe geen oplosmiddel in de spoelruimte. Kans op explosie!
• Tijdens het programmaverloop de deur alleen voorzichtig openen. Er bestaat gevaar dat er water uit het apparaat spuit.

Bij kinderen in het huishouden

• Kleine kinderen mogen niet met de afwasautomaat spelen of deze bedienen.
• Kleine kinderen uit de buurt van afwasmiddelen en glansspoelmiddelen houden.
• Kleine kinderen uit de buurt van de geopende afwasautomaat houden. Er kunnen nog resten afwasmiddel in het apparaat zijn achtergebleven.

Kinderbeveiliging \*

* niet bij alle modellen Bekijk eerst de afbeeldingen in de omslag.

40 Kinderbeveiliging inschakelen
41 Deur met ingeschakelde kinderbeveiliging openen
42 Kinderbeveiliging uitschakelen

Bij schade

• Reparaties mogen alleen door een vakkundig monteur worden uitgevoerd.
• Bij reparaties mag het apparaat niet op het lichtnet zijn aangesloten. Stekker uit het stopcontact trekken of de zekering in de meterkast uitschakelen. Alleen aan de stekker trekken, niet aan de aansluitkabel. Kraan dichtdraaien.

Bij het afvoeren van het apparaat

• Afgedankte apparaten onmiddellijk onbruikbaar maken waardoor ongevallen worden voorkomen. Stekker uit het stopcontact trekken, aansluitkabel doorknippen en de deursluiting onklaar maken.
• Het apparaat volgens de bestaande milieuvoorschriften (laten) afvoeren.

Waarschuwing

Kinderen kunnen in het toestel ingesloten raken (verstikkingsgevaar) of in andere situaties terechtkomen.

Daarom: Stekker uittrekken, netkabel afsnijden en weggooien. Deurslot zodanig kapot maken dat de deur niet meer sluit.

nl

Kennismaking met het apparaat

De afbeeldingen van het bedieningspaneel en van de binnenruimte van het apparaat vindt u vooraan in de omslag van deze gebruiksaanwijzing.

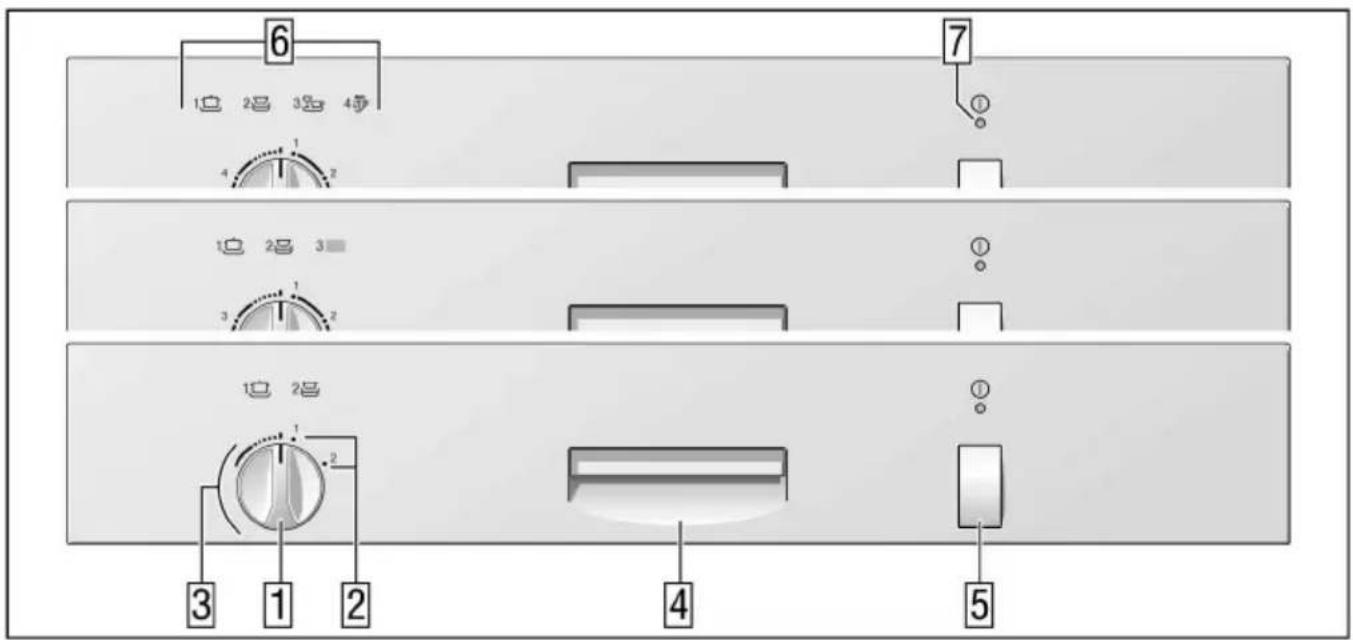

Bedieningspaneel

1 Programmakiezer
2 Startpositie
3 Programmaverloop
4 Handgreep voor het openen van de deur
5 Hoofdschakelaar (AAN/UIT)
6 Programma-overzicht
7 Controlelampje

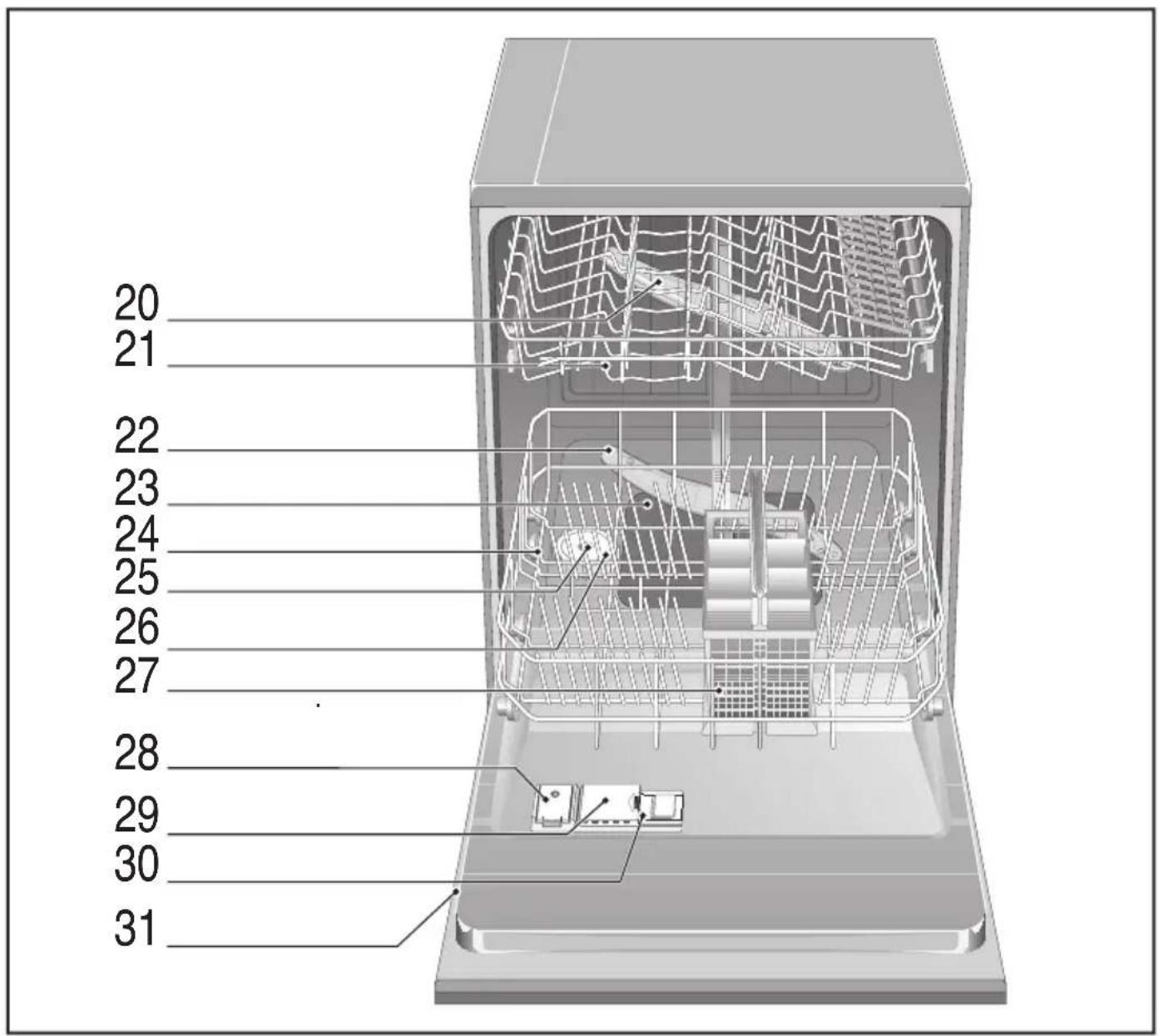

Binnenkant van het apparaat

20 Bovenste sproeiarm
21 Bovenste servieskorf met etagère *
22 Onderste sproeiarm
23 Zeven
24 Onderste servieskorf
25 Zoutreservoir met bijvul-indicatie *
26 Schakelaar voor waterhardheidsbereik
27 Bestekkorf
28 Reservoir voor glansspoelmiddel met bijvul-indicatie
29 Afwasmiddelbakje
30 Vergrendeling
31 Typeplaatje

* niet bij alle modellen

Inkopen voordat u het apparaat voor het eerst in gebruik neemt:

• zout
• afwasmiddel
• glansspoelmiddel

Gebruik enkel producten die geschikt zijn voor de vaatwasmachine.

Wateronthardingsinstallatie

Voor een goed afwasresultaat heeft de afwasautomaat zacht water, d.w.z. water met weinig kalk nodig. Anders zetten zich witte kalkresten op het serviesgoed en de binnenkant van de spoelruimte af.

Leidingwater met een te hoge hardheidsgraad moet voor gebruik in de afwasautomaat onthard, d.w.z. ontkalkt worden.

Dit gebeurt met behulp van speciaal zout in de wateronthardingsinstallatie van de afwasautomaat.

De instelling en daarmee de benodigde hoeveelheid zout zijn afhankelijk van de hardheidsgraad van het leidingwater.

Instellen van de wateronthardingsinstallatie

(zie korte handleiding)

Zout bijvullen

Werking van het zout

Tijdens het afwassen wordt het zout automatisch uit het zoutreservoir in de wateronthardingsinstallatie gespoeld waar de kalk wordt opgelost. De kalkhoudende oplossing wordt uit de afwasautomaat gepompt. Daarna functioneert het onthardingssysteem weer. Het regenereren functioneert alleen als het zout in het water is opgelost.

De schroefdop van het voorraadreservoir 25 openen.

Voordat u het apparaat voor het eerst in gebruik neemt: ca. 1 l water in het zoutreservoir gieten.

De meegeleverde trechter in de vulopening zetten.

Daarna zoveel zout toevoegen tot het zoutreservoir vol is (maximaal 1,5 kg). Als u het reservoir met zout vult, dan wordt het water verdrongen en loopt weg. Verwijder vervolgens de zoutresten rond de vulopening en sluit het reservoir zonder het deksel er schuin op te draaien.

Bij instelling op '0' moet u geen regenereerzout gebruiken omdat er tijdens het afwassen geen zout gebruikt wordt. Bij instelling op '1' tot '3' moet het zoutreservoir met zout worden gevuld.

Attentie!

Het zoutreservoir nooit met afwasmiddel vullen. Hierdoor gaat de onthardingsinstallatie kapot.

Indicatie zout bijvullen

Zodra in het deksel van het zoutreservoir 25 een gekleurde punt niet meer zichtbaar is, dan moet u zout bijvullen.

nl

Vullen met glansspoelmiddel

Glansspoelmiddel wordt gebruikt om de glazen helder en het serviesgoed zonder strepen te laten opdrogen.

- Deksel van het voorraadreservoir voor glansspoelmiddel 28 openklappen. Druk hiertoe op de markering op het deksel en open tegelijkertijd het deksel met het bedieningslipje

• Glansspoelmiddel in de vulopening gieten tot de indicatie donker wordt.
• Deksel sluiten tot u een klik hoort.

Gebruik alleen glansspoelmiddel dat geschikt is voor huishoudelijke afwasautomaten.

Gemorst glansspoelmiddel kan bij de volgende afwasbeurt tot overmatige schuimvorming leiden. Het ernaast gegoten glansspoelmiddel daarom met een doekje verwijderen.

Instellen van de juiste dosering van glansspoelmiddel

De dosering van de hoeveelheid glansspoelmiddel kan traploos worden ingesteld. De instelknop is door de fabriek op 4 ingesteld.

Verander de instelling van de instelknop voor glansspoelmiddel als er strepen (draaien in richting –) of watervlekken (draaien in richting +) op het serviesgoed achterblijven.

Instelknop voor glansspoelmiddel

Indicatie glansspoelmiddel bijvullen

Zolang de indicatie glansspoelmiddel bijvullen bij de doseerinrichting 28 donker is, is er genoeg glansspoelmiddel aanwezig.

Indicatie glansspoelmiddel bijvullen

Ongeschikt servies

In uw afwasautomaat mag u het volgende niet afwassen:

— Bestek en servies met houten onderdelen. Ze logen uit en worden lelijk; ook de gebruikte lijm is niet bestand tegen de optredende temperaturen.
- Gevoelige gedecoreerde glazen, kunstnijverheidsservies en -vazen, speciaal antiek of niet meer te vervangen serviesgoed. De decoraties waren nog niet bestand tegen het afwassen in een afwasautomaat.

Niet geschikt zijn bovendien kunststof voorwerpen die gevoelig zijn voor heet water, koperen en tinnen serviesgoed. Geglazuurd serviesgoed met decoraties en voorwerpen van zilver en aluminium kunnen bij het afwassen gaan verkleuren of verbleken. Ook sommige soorten glas (bijv. voorwerpen van kristal) kunnen dof worden nadat ze vele malen zijn afgewassen. Verder hoort materiaal dat water absorbeert, zoals sponzen en doeken, niet in de afwasautomaat thuis.

Tip:

Koop voortaan alleen nog serviesgoed waarbij staat aangegeven dat het geschikt is voor de afwasautomaat.

Attentie!

Serviesgoed dat bevuild is met as, kaarsvet, smeerolie of verf mag niet in de afwasautomaat worden afgewassen.

Schade aan glas en serviesgoed

Oorzaken:

• glassoort en fabricagewijze van het glas;
  — chemische samenstelling van het afwasmiddel;
• temperatuur van het water en programmaduur van de afwasautomaat.

Advies:

• gebruik glas en porcelein dat door de fabricant aangeduid wordt als geschikt voor afwasautomaten.
• Gebruik afwasmiddel dat het serviesgoed ontziet. U kunt dit informeren bij de fabricant van het afwasmiddel.
• Kies een programma met een zo laag mogelijke temperatuur en een korte programmaduur.
• Om beschadigingen te voorkomen glas en bestek na afloop van het programma zo snel mogelijk uit de afwasautomaat halen.

nl

Serviesgoed sorteren

Serviesgoed inruimen

Grove etensresten verwijderen.

Voorspoelen onder stromend water is niet nodig.

Het serviesgoed als volgt inruimen:

• alle soorten vaatwerk zoals kopjes, glazen, pannen etc. met de opening naar beneden zetten.
• Serviesgoed met een ronding of een holte schuin in de servieskorf zetten zodat het water er vanaf kan lopen.
• Het serviesgoed moet stevig staan en mag niet wankelen.
• De twee sproeiarmen moeten ongehinderd kunnen ronddraaien.

Heel kleine stukken kunnen niet in de machine gewassen worden omdat ze makkelijk uit de manden kunnen vallen.

Vaatwerk uit de machine halen

Om te vermijden dat waterdruppels van de bovenste mand op het vaatwerk in de onderste mand vallen, is het aan te raden om eerst de onderste en dan de bovenste mand te legen.

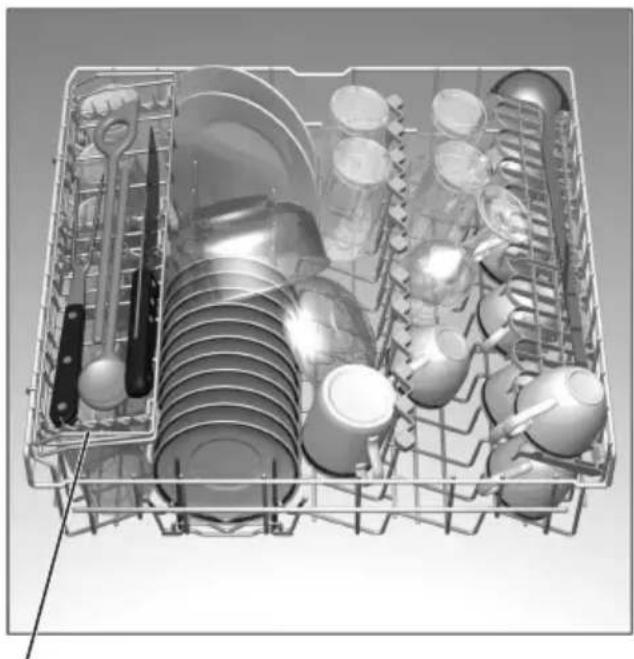

Kopjes en glazen

Bovenste servieskorf 21

* niet bij alle modellen

Pannen

Onderste servieskorf 24

Bestek altijd ongesorteerd met het eetvlak naar boven inruimen (wees voorzichtig met messenlemmets). Op deze manier kan de sproeistraal elk stuk bestek beter bereiken.

Om verwondingen te voorkomen: lange en puntige voorwerpen en messen op de etagère (bij sommige modellen) of op de messen-etagère (tegen meerprijs) leggen.

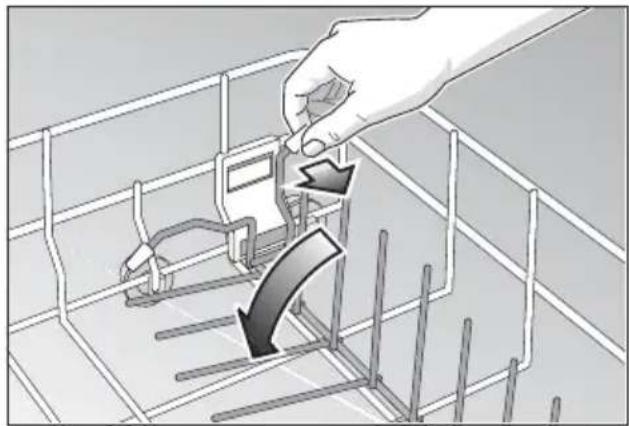

Omklapbare bordensteunen \*

* niet bij alle modellen

De bordensteunen zijn omklapbaar waardoor pannen en schalen practischer kunnen worden ingeruimd.

Bakplaat-sproeikop \*

* niet bij alle modellen

Bekijk eerst de afbeeldingen in de omslag. Grote bakplaten of roosters kunt u met behulp van de bakplaat-sproeikop reinigen: bovenste servieskorf eruit halen en de sproeikop erin zetten zoals afgebeeld. De bakplaten volgens de afbeelding inruimen, zodat de sproeistraal alle delen kan bereiken (maximaal 4 bakplaten en 2 roosters).

Messen-etagère \*

* niet bij alle modellen

* niet bij alle modellen

Hoge glazen en glazen op een hoge voet niet tegen het servies maar tegen de rand van de etagère laten leunen.

Lange voorwerpen, voorsnij- en slacouverts, pollepels of messen op de

etagère leggen zodat de sproeiarmen ongehinderd kunnen ronddraaien. U kunt de etagère naar wens in- en uitklappen.

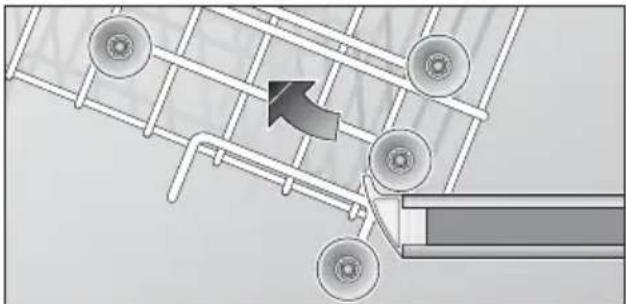

Verstellen van de korfhoogte \*

* niet bij alle modellen

De bovenste servieskorf kan – indien gewenst – op de bovenste of de onderste rollen gebruikt worden om of in de bovenste of in de onderste servieskorf meer ruimte te maken voor hoger serviesgoed.

U kunt in uw afwasautomaat de in de handel verkrijgbare vloeibare of poedervormige afwasmiddelen, resp. tabletten gebruiken (geen hand-afwasmiddel!).

Er zijn momenteel drie soorten afwasmiddel verkrijgbaar:

1. met fosfaat en chloor
2. met fosfaat en zonder chloor
3. zonder fosfaat en zonder chloor

Bij gebruik van afwasmiddel zonder fosfaat kan er bij hard leidingwater eerder witte aanslag op het serviesgoed en de wanden van de spoelruimte ontstaan. U kunt dit vermijden door een grotere hoeveelheid afwasmiddel te doseren.

Afwasmiddel zonder chloor heeft een geringere bleekwerking. Dit kan leiden tot een versterkte aanslag van thee of tot verkleuringen op kunststof onderdelen.

De oplossing in dit geval:

• het gebruik van een sterker afwasprogramma of
• het doseren van een grotere hoeveelheid afwasmiddel of
• het gebruik van een afwasmiddel met chloor.

Of een afwasmiddel geschikt is voor zilveren voorwerpen vindt u op de verpakking van het afwasmiddel.

Heeft u nog andere vragen, dan raden wij u aan contact op te nemen met de fabrikant van het afwasmiddel.

Afwasmiddelbakje met doseerhulp

De indeling in het afwasmiddelbakje biedt hulp bij de juiste dosering van het afwasmiddel.

Het afwasmiddelbakje bevat bij de onderste lijn 15 ml afwasmiddel en bij de middelste lijn 20 ml. Een vol afwasmiddelbakje bevat 40 ml afwasmiddel.

Attentie!

Als het afwasmiddelbakje nog dicht is: vergrendeling opzij drukken om het te openen.

Vullen met afwasmiddel

- Het afwasmiddelbakje 29 met afwasmiddel vullen.

Neem voor een juiste dosering de gegevens van de fabrikant op de verpakking van het afwasmiddel in acht.

- Doordat de reinigingstabletten van verschillend fabrikaat op een verschillende manier oplossen, is het mogelijk dat bij korte programma's niet de volle reinigingskracht wordt bereikt. Voor deze programma's is een reinigingsmiddel in poedervorm beter geschikt.

Bij het programma „Intensief” ca. 10–15 ml afwasmiddel extra op de deur van het apparaat strooien.

Besparingstip

Als het serviesgoed niet erg vuil is, kunt u normalerwijze volstaan met minder afwasmiddel dan is aangegeven.

- Deksel van het afwasmiddelbakje sluiten: (1) deksel dichtschuiven en tot slot (2) licht erop drukken zodat de sluiting hoorbaar vastklikt.

- Bij gebruik van tabletten vindt u op de verpakking waar u de tabletten moet gebruiken (bijv. in de bestekkorf, het afwasmiddelbakje etc.). Let erop dat ook bij gebruik van tabletten het deksel van het afwasmiddelbakje gesloten is.

! ATTENTIE! BELANGRIJKE AANWIJZINGEN BIJ HET GEBRUIK VAN GECOMBINEERDE REINIGINGSPRODUCTEN

Neem bij het gebruik van zogenaamde gecombineerde reinigingsproducten die het gebruik van bijv. glansspoelmiddel of zout overbodig moeten maken, de volgende belangrijke aanwijzingen in acht:

• Sommige producten met geïntegreerd glansspoelmiddel werken alleen in bepaalde programma's optimaal.
• Bij apparaten met automatische programma's hebben dergelijke producten meestal niet het gewenste effect.
• Producten die het gebruik van regenererzout overbodig maken, kunnen alleen binnen een bepaald waterhardheidsbereik gebruikt worden.
• Als u deze gecombineerde producten wilt gebruiken, lees dan de gebruiksaanwijzing van deze producten of eventuele aanwijzingen op de verpakking nauwkeurig door!

Neem in geval van twijfel contact op met de fabrikant van het reinigingsmiddel, vooral als:

— het serviesgoed na afloop van het programma erg nat is.
- er kalkaanslag ontstaat.

Bij klachten die direct verband houden met het gebruik van deze producten, kunnen wij niet aansprakelijk gesteld worden!

Programma-overzicht

In dit overzicht staat het maximaal mogelijke aantal programma's vermeld. De bij uw apparaat behorende programma's kunt u op het bedieningspaneel aflezen.

Programmakeuze

Aan de hand van het soort en de hoeveelheid serviesgoed, resp. van de etensresten kunt u in het programma-overzicht het juiste door u in te stellen programma vinden.

Besparingstip

Bij een niet vol beladen machine kunt u meestal gebruik maken van een minder sterk programma.

Programmagegevens

De programmagegevens (duur, energie- en waterverbruik) vindt u in de korte handleiding. Ze hebben betrekking op normale omstandigheden.

Door:

— verschillen in de hoeveelheid serviesgoed
- de temperatuur van het toegevoerde water
- de druk in de waterleiding
- de omgevingstemperatuur
- toleranties in de netspanning
- en de onvermijdelijke toleranties in het apparaat (bijv. temperatuur, hoeveelheid water, ...)

kunnen grotere afwijkingen optreden.

De waarden van het waterverbruik hebben betrekking op instelwaarde 2 van de waterhardheid.

Afwassen

Inschakelen van het apparaat

• Kraan helemaal opendraaien.
• Controleer nog eens of de sproeiarmen vrij kunnen draaien.
• Programma op de programmakiezer 1 instellen (alleen naar rechts draaien).
• Hoofdschakelaar 5 indrukken. Het controlelampje 7 gaat branden. Het programma begint.

Programmaverloopindicatie

De programmakiezer draait tijdens het afwassen met de wijzers van de klok mee automatisch door en geeft de actuele stand van het programma aan.

Einde van het programma

Het programma is afgelopen als u geen geruis van de pomp meer hoort en de programmakiezer weer de uitgangspositie (12 uur-stand) heeft bereikt.

Uitschakelen van het apparaat

Enkele minuten na afloop van het programma:

• Hoofdschakelaar 5 uitschakelen. Het controlelampje 7 gaat uit.
• Kraan dichtdraaien (niet van toepassing bij apparaten met Aqua-Stop). De programmakiezer niet in een andere stand zetten.
  — Na afkoeling het serviesgoed uit het apparaat halen.

nl

Onderbreking van het programma

• Hoofdschakelaar 5 uitschakelen.
• De lichtindicatie gaat uit.
• Bij aansluiting op warm water of als de machine al is opgewarmd en de deur van het apparaat geopend werd, de deur eerst een paar minuten op een kier laten staan en daarna dichtdoen. Anders kan door expansie de deur van het apparaat openspringen.
• Om het programma door te laten gaan: hoofdschakelaar weer inschakelen.

Wijzigen van het programma

• Hoofdschakelaar 5 uitschakelen.
• Programmakiezer 1 op het gewenste nieuwe programma zetten (alleen met de wijzers van de klok mee draaien!)
• Hoofdschakelaar 5 weer inschakelen.

Controleer of het afwasmiddelbakje nog gesloten is. Anders nogmaals afwasmiddel bijvullen.

Attentie!

Als het apparaat tijdens een lopend programma zonder stroom komt te zitten (bijv. door het uitschakelen van het apparaat of door het uitvallen van de stroom), dan blijven alle instellingen opgeslagen. Het programma loopt automatisch verder zodra er weer stroom is.

Schoonmaken en onderhoud

Regelmatige controle en onderhoud van het apparaat dragen ertoe bij defecten te voorkomen. Dit bespaart u tijd en ergernis. Daarom moet u af en toe de afwasautomaat goed controleren.

Algemene toestand van de machine

Spoelruimte controleren op aanslag van vet en kalk.

Als u zulke aanslag aantreft:

• afwasmiddelbakje met afwasmiddel vullen. Het apparaat zonder serviesgoed in het programma met de hoogste afwastemperatuur starten.
  Deurafdichting schoonmaken:
• de deurafdichting regelmatig met een vochtig doekje afnemen om resten vuil te verwijderen.

Speciaal zout

Controleer de indicatie zout bijvullen 25. Indien nodig zout bijvullen.

Glansspoelmiddel

Controleer de indicatie in het voorraadreservoir 28. Indien nodig bijvullen met glansspoelmiddel.

Zeven

De zeven 23 zorgen ervoor dat grove etensresten in het spoelwater niet in de afvoerpomp terechtkomen. Door deze etensresten kunnen de zeven verstopt raken.

Het zeefsysteem bestaat uit een zeefcylinder, een vlakke fijne zeef en – afhankelijk van het type apparaat – tevens uit een microzeef (*).

• Na elke afwasbeurt de zeven op etensresten controleren.
• Na het losdraaien van de zeefcylinder kunt u het zeefsysteem eruit halen. Etensresten verwijderen en de zeven onder stromend water schoonmaken.

- Bij de montage: het zevensysteem erin zetten en met de zeefcylinder vastschroeven.

Kalk en etensresten in het spoelwater kunnen de sproei-openingen en de lagers van de sproeiarmen 20 en 22 blokkeren.

• Sproeiopeningen van de sproeiarmen op verstopping door etensresten controleren.
• Eventueel de onderste sproeiarm 22 naar boven eraf trekken.
• Bovenste sproeiarm 20 eraf schroeven.
• Sproeiarmen onder stromend water schoonmaken.
• Sproeiarmen weer vastdrukken resp. vastschroeven.

Grove etensresten in het spoelwater die niet door de zeven worden tegengehouden, kunnen de afvoerpomp blokkeren. Het spoelwater wordt dan niet afgepompt en blijft boven de zeef staan.

In dit geval:

• eventueel water eruit scheppen.
• Zeven 23 eruit halen.
• Schroef uit de afdekking schroeven (torx T 20) en de afdekking eraf halen.
• Binnenruimte controleren op vreemde voorwerpen en deze – indien nodig – verwijderen.
• Afdekking weer aanbrengen en vastschroeven.
• Zeven er weer in zetten en vastschroeven.

Kleine storingen zelf verhelpen

De meest voorkomende storingen in het dagelijks gebruik van het apparaat kunt u zelf verhelpen zonder de hulp van de Servicedienst in te roepen. Hiermee bespaart u kosten en bent u ervan zeker dat u het apparaat weer snel kunt gebruiken. Het volgende overzicht kan u erbij helpen de oorzaken van de ontstane storingen vinden.

Storingen

... bij het inschakelen

- Het apparaat start niet.

• De zekering van de huisinstallatie is niet in orde.
  — De stekker zit niet in het stopcontact.
• De deur van het apparaat is niet goed dicht.
• De kraan is niet open.

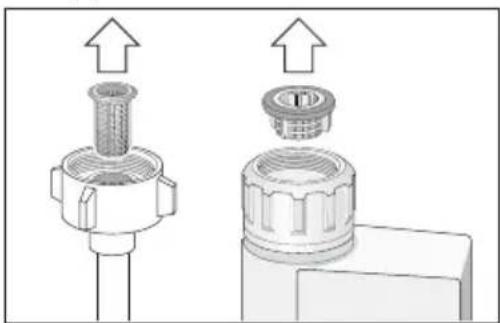

• De zeef aan de watertoevoerslang is verstopt.
  Apparaat uitschakelen en de stekker uit het stopcontact trekken. Kraan dichtdraaien. Hierna de zeef schoonmaken die zich aan de aansluiting van de toevoerslang bevindt. Tenslotte het apparaat weer op het elektriciteitsnet aansluiten, kraan opendraaien en het apparaat inschakelen.

Denk eraan: reparaties mogen alleen door een vakkundig monteur worden uitgevoerd. Ondeskundige reparaties kunnen aanzienlijke schade en gevaar voor de gebruiker opleveren.

... aan het apparaat

- de onderste sproeiarm draait moeilijk

- Sproeiarm door kleine deeltjes of etensresten geblokkeerd.

- Deksel van het afwasmiddelbakje kan niet gesloten worden

• Doseerreservoir te vol.
• Mechanisme door vastgeplakte afwasmiddelresten geblokkeerd.

- Er kleven na de afwas resten afwasmiddel in het reservoir

- Reservoir was bij het vullen vochtig, alleen een droog reservoir met afwasmiddel vullen.

- Na afloop van het programma blijft er water in het apparaat staan

• De afvoerslang is verstopt of geknikt.
• De afvoerpomp is geblokkeerd.
• De zeven zijn verstopt.
• Het programma is nog niet afgelopen. Wacht op het einde van het programma.

... bij de afwas

- Abnormale schuimvorming

• Handafwasmiddel in het reservoir voor glansspoelmiddel.
• Gemorst spoelmiddel kan bij de volgende spoelbeurt tot overmatige schuimvorming leiden, daarom moet u het gemorste spoelmiddel met een doek verwijderen.

- Het programma stopt tijdens de afwas

• Stroomtoevoer onderbroken.
• Watertoevoer onderbroken.

- Klappende geluiden tijdens de afwas

- Sproeiarm slaat tegen serviesgoed.

- Kletterende geluiden tijdens de afwas

- Serviesgoed niet goed ingeruimd.

- Klappende geluiden van de vul-ventielen

- Wordt veroorzaakt door de ligging van de waterleiding en heeft geen invloed op het functioneren van de machine. Deze geluiden kunnen niet verholpen worden.

... aan het serviesgoed

- Er blijven gedeeltelijk etensresten aan het serviesgoed plakken

• Het serviesgoed was niet goed ingeruimd, de waterstralen konden het oppervlak niet bereiken.
• De servieskorf was te vol.
• Het serviesgoed ligt tegen elkaar aan.
• Te weinig afwasmiddel gebruikt.
• Een te zwak programma gekozen.
• Sproeiarmen konden niet ongehinderd ronddraaien doordat een stuk serviesgoed in de weg stond.
• Sproeiers van de sproeiarmen zijn door etensresten verstopt.
• De zeven zijn verstopt.
• Zeven verkeerd ingezet.
• Afvoerpomp geblokkeerd.

- Er ontstaan verkleuringen op kunststof onderdelen

- Te weinig afwasmiddel gebruikt.

nl

- Er blijven gedeeltelijk witte vlekken op het serviesgoed achter, de glazen blijven melkkleurig

• Te weinig afwasmiddel gebruikt.
  — Hoeveelheid glansspoelmiddel te laag ingesteld.
• Ondanks een hoge hardheidsgraad van het leidingwater geen zout toegevoegd.
  — Onthardingsinstallatie te laag ingesteld.
• Het deksel van het zoutreservoir is niet goed vastgedraaid.
• Als u afwasmiddel zonder fosfaat hebt gebruikt, probeer dan eens afwasmiddel met fosfaat ter vergelijking.

- Het serviesgoed wordt niet droog

• Programma zonder drogen gekozen.
  — Hoeveelheid glansspoelmiddel te laag ingesteld.
• Serviesgoed te snel uit het apparaat gehaald.

- De glazen zien er dof uit

— Hoeveelheid glansspoelmiddel te laag ingesteld.

- Resten thee of lippenstift zijn achtergebleven

- Het afwasmiddel heeft te weinig bleekwerking.

Roestsporen op het bestek

• Het bestek is niet voldoende roestbestendig.

• Het zoutgehalte in het afwaswater is te hoog.

• Deksel van het zoutreservoir niet goed vastgedraaid.

• Tijdens het navullen te veel zout toegevoegd.

- De glazen worden dof en verkleuren, de aanslag kan niet worden afgewreven

• Een ongeschikt afwasmiddel gebruikt.
• De glazen zijn niet geschikt voor een afwasautomaat.

- Op glazen en bestek blijven strepen achter, de glazen zien er metaalachtig uit.

— Hoeveelheid glansspoelmiddel te hoog ingesteld.

Inschakelen van de Servicedienst

Als het u niet lukt de fout te verhelpen, schakel dan de Servicedienst in. Het dichtstbijzijnde adres van de Servicedienst vindt u in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de Servicedienst het typenummer (1) en het FD-nummer (2) op. U vindt deze gegevens op het typeplaatje op de deur van het apparaat.

Opgelet

We willen er u op wijzen dat een bezoek van een technicus van onze klantendienst naar aanleiding van een de beschreven storingen ook tijdens de garantieperiode niet kostenloos is.

Aanwijzingen

Afvoeren van de verpakking en van uw oude apparaat

Een oud apparaat is geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen na bewerking opnieuw gebruikt worden.

Bij afgedankte apparaten de stekker uit het stopcontact trekken, aansluitkabel doorknippen en samen met de stekker verwijderen.

Deurslot en kinderbeveiliging (indien aanwezig) onklaar maken. Hiermee voorkomt u dat kinderen zichzelf tijdens het spelen in het apparaat opsluiten en in levensgevaar geraken.

Uw nieuwe apparaat werd tijdens het transport naar u door de verpakking beschermd. Voor de verpakking wordt gebruik gemaakt van materialen die het milieu kan verdragen en die geschikt zijn voor hergebruik. Help daarom mee en zorg ervoor dat de verpakking milieuvriendelijk wordt afgevoerd. Alle kunststofdelen van het apparaat zijn gemerkt met een gestandaardiseerd afkortingsteken (bijv. >PS< polystyreen). Hierdoor kunnen de kunststof afvaldelen bij de verwerking van het apparaat voor een milieubewuste recycling gescheiden worden.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren.

Laat kinderen niet met de verpakking en de onderdelen daarvan spelen. Kans op stikken door vouwdozen en folie.

Aanwijzingen voor vergelijkende tests

De voorwaarden voor de vergelijkende tests vindt u op het extra blad "Aanwijzingen voor vergelijkende tests". De verbruikswaarden voor de betreffende programma's vindt u in de korte handleiding.

nl

Algemeen

- Geïntegreerde en onderbouwapparaten die achteraf als vrijstaand apparaat worden opgesteld, moeten beveiligd worden tegen kantelen, bijv. door vastschroeven aan de muur of door inbouw onder een doorlopend werkblad dat aan de kasten ernaast is vastgeschroefd.

Installatie

Om de afwasautomaat goed te laten functioneren moet hij vakkundig worden aangesloten. De gegevens van de watertoevoer en -afvoer en de elektrische aansluitwaarden moeten met de vereiste criteria overeenkomen zoals deze in de volgende alinea's resp. in het montagevoorschrift zijn beschreven.

Bij de montage de juiste volgorde van de handelingen aanhouden:

• bij aflevering controleren
• plaatsen
• aansluiten op de waterafvoer
  – aansluiten op de watertoevoer
  – elektrische aansluiting

Aflevering

Uw afwasautomaat werd in de fabriek zorgvuldig getest op functioneren waardoor kleine watervlekken zijn achtergebleven. Deze verdwijnen na de eerste afwas.

Plaatsing

De vereiste inbouwmaten vindt u in het montagevoorschrift. Het apparaat met behulp van de verstelbare voetjes waterpas zetten. Let erop dat het apparaat stevig staat.

Aansluiten op de waterafvoer

De noodzakelijke handelingen vindt u in het montagevoorschrift. Eventueel een sifon met aansluitnippel monteren.

Afvoerslang met behulp van de meegeleverde onderdelen op de aansluitnippel van de sifon aansluiten.

Let erop dat de afvoerslang niet geknikt, platgedrukt of ineengestrengeld is. (Let er ook op dat de stop niet in de wasbak zit zodat het water ongehinderd kan weglopen!)

Aansluiten op de watertoevoer

Aansluiting volgens montagevoorschrift. Toevoerslang met behulp van de meegeleverde onderdelen op de kraan aansluiten.

Let erop dat de watertoevoerslang niet geknikt, platgedrukt of ineengestrengeld is. Bij vervanging van het apparaat moet ook de watertoevoerslang voor de aansluiting op de kraan vervangen worden. De oude toevoerslang mag niet meer gebruikt worden.

Let erop dat de watertoevoerslang niet geknikt, platgedrukt of ineengestrengeld is.

Waterdruk:

minimaal 0,5 bar, maximaal 10 bar. Bij hogere druk een reduceerventiel aanbrengen.

Hoeveelheid binnenstromend water:

Temperatuur van het water:

bij voorkeur koud water. Warm water mag maximaal een temperatuur van 60 °C hebben.

Elektrische aansluiting

Het apparaat uitsluitend via een volgens de voorschriften aangebracht, randgeaard stopcontact op 230 volt wisselstroom aansluiten. Zie het typeplaatje 31 voor de vereiste zekering. Het stopcontact moet zich in de buurt van de afwasautomaat bevinden en gemakkelijk toegankelijk zijn.

Bij gebruik van een aardlekschakelaar mag alleen een type met het teken worden geïnstalleerd. Alleen deze aardlekschakelaar voldoet aan de nu geldende voorschriften.

Demontage

De volgorde van de handelingen is ook hier belangrijk: allereerst het apparaat loskoppelen van het lichtnet. Stekker uit het stopcontact trekken. Watertoevoer afsluiten. Aansluiting op de waterafvoer en -toevoer loskoppelen. Bevestigingsschroeven onder het werkblad losdraaien. Indien aanwezig de plint verwijderen. Het apparaat eruit halen en de slang voorzichtig naar voren trekken.

Transport

De afwasautomaat leeg laten lopen. Losse onderdelen vastzetten. Het apparaat alleen rechtop vervoeren

- Als het apparaat niet rechtop wordt vervoerd, dan kan er resterend water in het besturingsmechanisme terechtkomen. Dit kan tot een verkeerd programmaverloop leiden.

Bescherming tegen vorst

Als het apparaat niet in een vorstvrije ruimte staat (bijv. in een vakantiehuisje), dan moet u het apparaat helemaal laten leeglopen.

Kraan dichtdraaien, toevoerslang losmaken en laten leeglopen.

(vervalt bij apparaten zonder Aqua-Stop)

Als aanvulling op de garantie-aanspraken tegenover de verkoper in de koopovereenkomst en als aanvulling op onze garantie op het apparaat wordt u schadeloos gesteld als aan onderstaande voorwaarden wordt voldaan:

1. Als door een fout in ons Aqua-Stop-systeem waterschade wordt veroorzaakt vergoeden wij de schade aan particuliere gebruikers.
2. Deze aansprakelijkheidsgarantie geldt voor de levensduur van het apparaat.
3. Voorwaarde voor aanspraak op garantie is dat het apparaat met Aqua-Stop vakkundig en overeenkomstig ons installatievoorschrift is opgesteld en aangesloten; hiertoe behoort ook de vakkundig gemonteerde verlenging van de Aqua-Stop (origineel toebehoren). Onze garantie heeft geen betrekking op defecte toevoerleidingen of armaturen tot aan de Aqua-Stop-aansluiting op de kraan.
4. Tijdens het gebruik van een apparaat met Aqua-Stop hoeft u er in principe niet bij te blijven resp. na het gebruik om veiligheidsredenen de kraan dicht te draaien. Alleen bij langere afwezigheid, bijv. als u een paar weken op vakantie gaat, moet de kraan worden dichtgedraaid.
