DVH1084J - Vaatwasser DE DIETRICH - Gratis gebruiksaanwijzing en handleiding

Type product	Inbouwvaatwasser
Afmetingen (B x H x D)	45 x 82 x 55 cm
Gewicht	Ca. 38 kg
Spanning	220-240 V ~ 50 Hz
Aansluitwaarde	10 A
Waterdruk	0,5 - 10 bar
Aantal couverts	10
Programma's	ECO, Intensief, Glas, Snel 60 min, Voorwas
Extra functies	Halve belading, Startuitstel, Kinderslot
Droogsysteem	Warmtewisselaar met condensdroging
Energielabel	E (schaal A-G)
Waterverbruik per cyclus	9,5 liter
Geluidsniveau	44 dB(A) re 1 pW
Materiaal kuip	Roestvrij staal
Besturing	Elektronisch met display
Veiligheid	Aquastop, Overloopbeveiliging, Kinderslot
Onderhoud	Filters reinigen, zout en glansmiddel bijvullen
Reparatie	Reserveonderdelen 10 jaar beschikbaar

Veelgestelde vragen - DVH1084J DE DIETRICH

Hoe reset ik de vaatwasser?

Houd de startknop 5 seconden ingedrukt tot het display knippert. Sluit de deur en start opnieuw. Raadpleeg de resetprocedure in de handleiding.

Wat betekent de foutmelding E15?

E15 duidt op een watertoevoerprobleem. Controleer of de kraan open staat en de slang niet geknikt is. Druk op start om te resetten.

Hoeveel zout moet ik toevoegen?

Vul het zoutreservoir tot de rand met speciaal vaatwaszout en stel de waterhardheid in volgens de handleiding.

Kan ik de vaatwasser aansluiten op warm water?

Nee, deze vaatwasser is ontworpen voor koud water. De maximale inlaattemperatuur is 25°C.

Waarom droogt de vaatwasser niet goed?

Controleer of het glansmiddel bijgevuld is en of de vaat niet te vol geladen is. Kies een programma met droogfase.

Heeft de vaatwasser een kinderslot?

Ja, u kunt het kinderslot activeren door de toetsen 3 seconden in te drukken. Het slot voorkomt onbedoeld openen.

Welke vaatwasbesteklade is opgenomen?

Het model wordt geleverd met een bestekmand en een extra besteklade voor klein bestek.

Hoe vervang ik het filter?

Draai het filter tegen de klok in en verwijder het. Reinig het onder stromend water en plaats het terug. Vervang om de 6 maanden.

Wat is het energieverbruik per jaar?

Het geschatte energieverbruik is 220 kWh per jaar op basis van 280 cycli met het ECO-programma.

Kan ik reserveonderdelen kopen?

Ja, reserveonderdelen zijn via de klantenservice of website verkrijgbaar. Houd het typenummer bij de hand.

GEBRUIKSAANWIJZING DVH1084J DE DIETRICH

- Belangrijke waarschuwingen 03

2 / INSTALLATION DE VOTRE LAVE-VAISSELLE

• Afmetingen bij inbouwen 04
• Lijst van geleverde onderdelen 04
• Wateraansluiting 05
• Afvoer afvalwater 06
  • Elektrische aansluiting ____ 07
  • Inbouwen ____ 08
  • Waterpas zetten met behulp van de poten ____ 08
• Montage van het deurpaneel (bekleding uit één stuk) ____ 09
• Montage van het deurpaneel (bekleding uit twee stukken) ____ 10
• Apparaat ingebouwd onder een kookplaat ____ 11
• Bevestiging in de ombouw ____ 11
• Geluidsafdichtingen 11
  • In balans brengen van de deur (rechts en links) ____ 11
• Terug monteren van de plint 12
• Tabel om de plint op de juiste maat te zagen ____ 12

Belangrijk :

Bij het inbouwen het bijgevoegde installatieschema gebruiken.

Belangrijk :

Deze installatiegids aandachtig lezen en de voorschriften met betrekking tot de sing en de montage van het apparaat in acht nemen.

Tip:

Deze installatiegids is opgesteld voor meerdere modellen tegelijk. Kleine verschillen op het vlak van details en uitrustingen kunnen dus bestaan tussen uw apparaat en de hierin vervatte beschrijvingen.

NL 1/ VEILIGHEIDSVOORSCHRIFTEN

• BELANGRIJK WAARSCHUWINGEN

Belangrijk :

Na het uitpakken controlleren of het apparaat niet is beschadigd tijdens het vervoer. Nooit een beschadigd apparaat aansluiten. Als het apparaat beschadigd is, moet u contact opnemen met uw leverancier.

Gevaar :

Indien een storing optreedt op het apparaat, moet u de steker uit de contactdoos halen (de steker zelf uit de contactdoos halen, niet aan het snoer trekken) of het betreffende circuit uitschakelen en de waterkraan dicht doen. Neem contact op met onze servicedienst.

Belangrijk :

Veiligheidshalve mag u de vaatwasser niet open laten staan na gebruik. Indien u de vaatwasser op vloerbedekking installeert, moet u de poten zodanig instellen dat er een voldoende ruimte voor de ventilatie open blijft onder het apparaat.

• Controleer, na het apparaat te hebben geïnstalleerd, dat het niet staat op de voedingskabel of de watertoevoer- en afvoerslangen.
• Het apparaat mag niet op het stroomnet aangesloten worden zolang u met de installatie bezig bent.
• Controleer of de aardlekaansluiting van uw elektrische installatie voldoet aan de van kracht zijnde reglementering.
• De gegevens mbt de elektrische aansluiting vermeld op het typeplaatje van uw apparaat moeten overeenkomen met die van het stroomnet.

Belangrijk :

Veiligheidshalve mag u niet de deur van de vaatwasser helemaal open laten staan na het gebruik.

Als de vaatwasser op vloerbedekking is geïnstalleerd, moet u de poten zodanig bijstellen dat er een ruimte open blijft onder het apparaat voor de benodigde ventilatie.

NL

2 / INSTALLATIE VAN DE VAATWASSER

• INBOUWAFMETINGEN

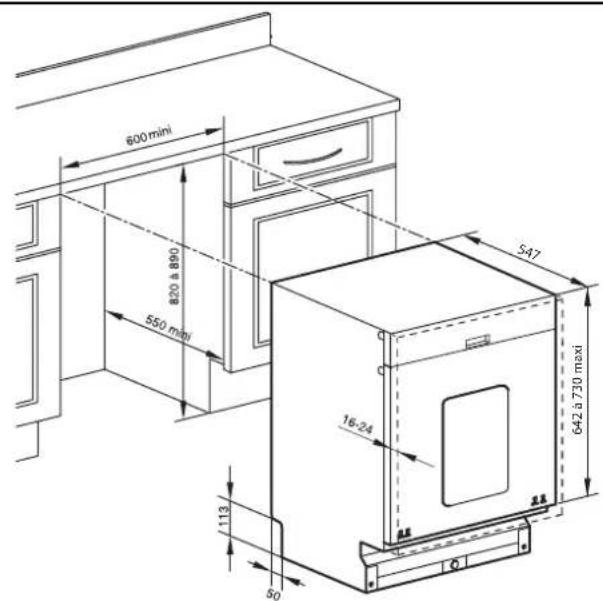

U kunt de vaatwasser installeren onder een bestaand aanrecht of werkblad op de voorwaarde dat de inbouwopening overeenkomt met de afmetingen vermeld in de tekening. (Fig. 01).

P1	3	Schoenplaatjes
P2	1	de wasemwerende plaat
P3	1	Geluidsafdichting van schuim
P4	1	Stelsleutel schoen voor
P5	2	Geluidsafdichtingen Met zelfklevende bevestiging (indien nodig)

P6	2	Onderste schroef om het paneel op zijn plaats te bevestigen
P7	2	Bevestigingschroeven paneel
P8	6	Bevestigingschroeven paneel
P9	2	Bevestigingsschroeven van het apparaat op het meubelstuk
P10	1	Klembeugel afvoerslang
P11	1	geluidsafdichting

NL

2 / INSTALLATIE VAN DE VAATWASSER

• WATERAANSLUITING

Deze vaatwasser kan draaien met koud of warm water tot aan maximaal 60°C. Indien u kiest voor warm water moet u wel controlleren of de oorspronkelijke slang dit toestaat (rood merk op de slang).

Wij raden u echter aan het apparaat aan te sluiten op koud water.

Het apparaat is voorzien van een toevoerslang met een lengte van 1.50 meter.

Sluit de slang aan op een kraan met schroefdraadkop met een diameter van 20/27 (3/4" BSP).

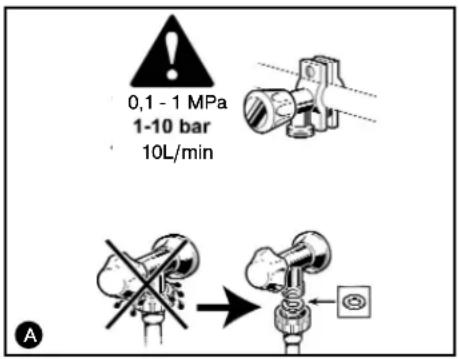

Controleren of de watertoevoerdruk niet de hieronder vermelde waarden te boven gaat : Debiet: 10 l/min (1 l/min minimum).

Druk : 1 bar tot 10 bar (0.1 - 1 Mpa) A.

Indien de druk bij u te hoog is, moet u een drukregelaar installeren. Het Waterbedrijf kan u meer inlichtingen verschaffen over de waterdruk in uw streek.

Let op :

Indien u zelf-borende kraan gebruikt, moet u controleren of het waterdebiet toereikend is. Kijk eveneens of de afdichting op zijn plaats is gebracht en of de aansluiting naar behoren is aangedraaid A

Gebruik geen al eerder gebruikte slangen voor de aansluiting.

De slang niet knikken en/of draaien, hierdoor zou het water niet meer vrijelijk door de slang kunnen stromen, let hierop met name op het moment dat u het apparaat plaatst in zijn opening onder het aanrecht. B

Als het apparaat wordt aangesloten op nieuwe leidingen of leidingen die al even niet zijn gebruikt, moet u het water enkele minuten laten lopen voordat u de watertoevoerslang aansluit. Op deze manier voorkomt u dat zand- of roestresten de filter die in de watertoevoerslang is aangebracht, verstoppen.

Gevaar :

Het symbool Geeft aan dat de slang is voorzien van een elektrische inrichting om de watertoevoer te stoppen (naar gelang het model). Deze slang niet in water laten liggen en hem niet doorsnijden.

Tip :

ledere aansluiting op een waterleiding houdt automatisch het risico voor lekkage in ongeacht de getroffen voorzorgsmaatregelen. Het is dan ook beter altijd de waterkraan dicht te doen als u de machine niet gebruikt.

NL

2 / INSTALLATIE VAN DE VAATWASSER

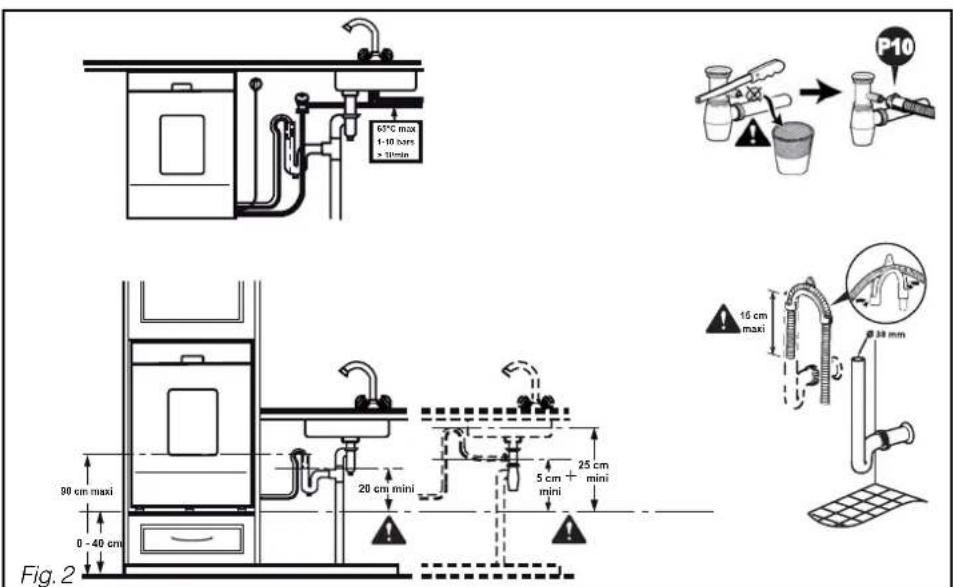

U kunt het uiteinde van de afvoerslang aansluiten

• op een geventileerde sifon.
• of op de sifon van de gootsteen.

Bij de aansluiting op een sifon moet u de afsluiter van de sifon verwijderen. Dan het rubber uiteinde er helemaal in steken. Tenslotte een klembeugel aanbrengen P10.

Tip :

Ervoor zorgen dat de afvoerslang stevig op zijn plaats blijft zitten met behulp van een koppelstuk om overstromingen te voorkomen.

De afvoeraansluiting moet zich bevinden op een hoogte gelegen tussen 0.40 m (min.) en 0.90 m (max.) van de vloer.

Gelieve de maximum insteekafmetingen van de afvoerbuis in de buis van de syphon te volgen.

U kunt zonodig de slang verlengen (3 meter max.). In dit geval moet u wel contro- leren of het water naar behoren wegloopt. De slang moet op de vloer liggen en pas verticaal naar boven worden geleid vlakbij het afvoersysteem.

Als u het apparaat in een kolom installeert, mag het afvoersysteem niet boven de vaatwasser liggen en moet het zich op zijn minst op 20 cm afstand van de onderzijde van het apparaat bevinden.

Belangrijk :

Bij het plaatsen van de slang, hem er geleidelijk aan uittrekken om hem niet te knikken B. Voorkom knikken en draaien van de slang zodat het water vrijelijk door de slang kan stromen.

Het apparaat moet uit staan als u het op het stroomnet aansluit.

Alvorens het apparaat aan te sluiten, moet u de volgende punten controleren :

- De spanning van het stroomnet vermeld op het typeplaatje van het apparaat komt overeen met de spanning van het stroomnet bij u thuis. - Uw elektrische kast en de zekering zijn geschikt voor de sterkte van de vaatwasser. Een zekering van minimaal 10 Ampère is nodig.

Als u het apparaat moet aansluiten op een voedingsspanning die niet overeenkomt met die vermeld op het apparaat, moet u een adequate trafo er tussen zetten.

Tip :

Neem een vakkundige elektricien in de hand om de eventuele wijzigingen aan te brengen of controleer of uw elektrische installatie aan de normen voldoet.

Dit apparaat moet absoluut worden aangesloten op een contactdoos met aardeklem. In ieder geval moet de aansluiting voldoen aan de van kracht zijnde normen in het betreffende land en aan de aanvullende voorschriften van de Elektriciteitsmaatschappij.

Let op :

De contactdoos moet toegankelijk zijn en blijven zelfs na de installatie van het apparaat.

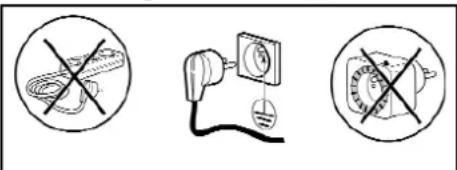

Het apparaat mag niet worden aangesloten via een verlengsnoer, een meervoudige contactdoos of een elektrische programma- kiezer met uitgestelde start.

Onze aansprakelijkheid kan niet worden ingeroepen bij ongevallen of incidenten veroorzaakt doordat het apparaat niet op de aarde is aangesloten of als de aardaansluiting defect blijkt te zijn.

De vaatwasser voldoet aan de Europese richtlijnen 73/23/CEE (Richtlijn lage spanning), 89/336/CEE (elektromagnetische compatibiliteit) gewijzigd door de richtlijn 93/68/CEE.

• Vervangen van het netsnoer

Gevaar :

Veiligheidshalve en om ieder risico uit te sluiten moet deze handeling door de servicedienst van de fabrikant of een vakman met identieke kwalificaties worden verricht.

- Apparaat geleverd zonder contactdoos.

Gevaar :

De draden van de voedingskabel van uw apparaat zijn gekleurd volgens de hierna volgende code :

• Groen en geel Aarde
• Blauw Neutraal
• Bruin Fase

Indien de kleuren van de draden niet overeen- komen met uw contactdoos, moet u als volgt te werk gaan : de groen/gele draad moet wor- den aangesloten op de aansluiting van uw contactdoos waarop de letter E staat ver- meld of het symbool 12 of de een groen/gele kleur.

De blauwe draad moet worden aangesloten op de aansluiting met de letter N of van zwarte kleur.

De bruine draad moet worden aangesloten op de aansluiting met de letter L of van rode kleur.

NL 2 / INSTALLATIE VAN DE VAATWASSER

• INBOUWEN

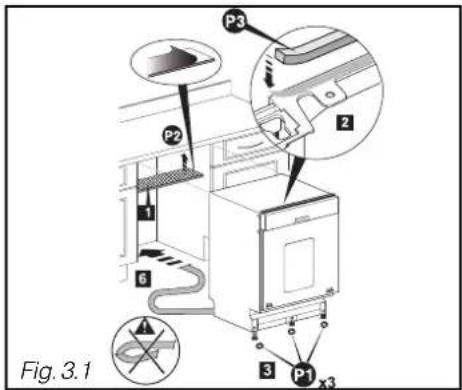

• Plak de wasemplaat P2st (Fig. 3.1)
• Plak het inbouwschuim vast (Fig. 3.1)

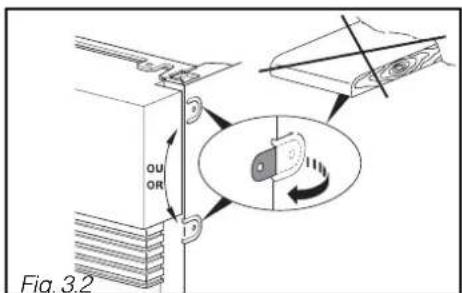

• Klip de 3 plaatjes P1st onder de schoenen zodat de vaatwasser makkelijker op zijn plaats kan worden geschoven (Fig. 3.1).

Indien de vaatwasser wordt geïnstalleerd onder een blad van marmer of gelijksoortig materiaal, moet u hem vastzetten met behulp van schroeven aan de zijkanten : hiertoe moet u, voordat u het apparaat op zijn plaats schuift, de haakjes aan beide zijden van het apparaat uitvouwen (Fig. 3.2).

• Verwijder de slanghouders (Fig. 3.3)
- Schuif het apparaat op zijn plaats, LET OP, de slangen niet knikken.

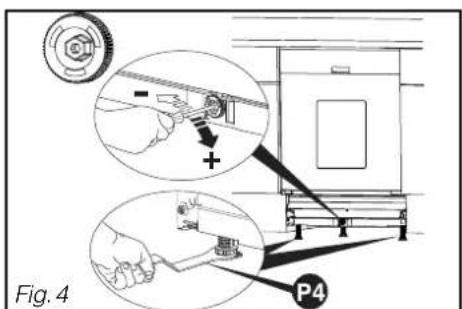

De voorpoten van het apparaat zijn verstelbaar, u moet ze zonodig bijstellen met behulp van de meegeleverde sleutel. De centrale poot kan worden bijgesteld via het rode knopje (schroefmachine met opzetstuk 8, pijpsleutel 8 of torx schroevedraaier T20).

Het apparaat moet goed waterpas gezet worden zodat de deur perfect kan sluiten en niet zal gaan lekken (Fig. 4).

Controleren of de deur van de vaatwasser goed dicht kan gaan, zonder wrijving aan de kanten.

NL

2 / INSTALLATIE VAN DE VAATWASSER

• MONTAGE VAN HET DEURPA-NEEL (bekleding uit één stuk)

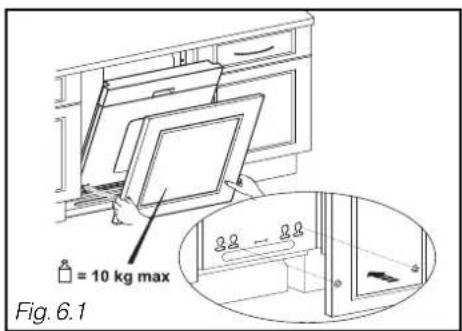

• Meet de afstand op tussen de vloer en de onderkant van het deurpaneel van het meubel dat naast de vaatwasser staat (maatcijfer B, Fig. 5.1)
• Meet de afstand op tussen de vloer en het merkteken aangebracht op de onderzijde van het deurpaneel (maatcijfer A).

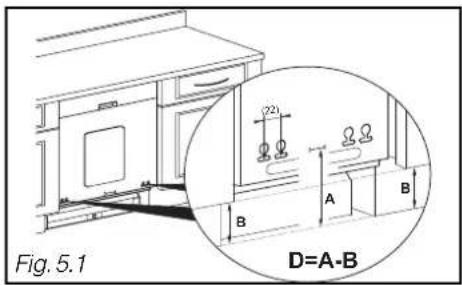

• Bereken nu het maatcijfer D = A - B, trek een lijn op maatcijfer D aan de achterzijde van het paneel, op het onderste gedeelte (Fig. 5.2)

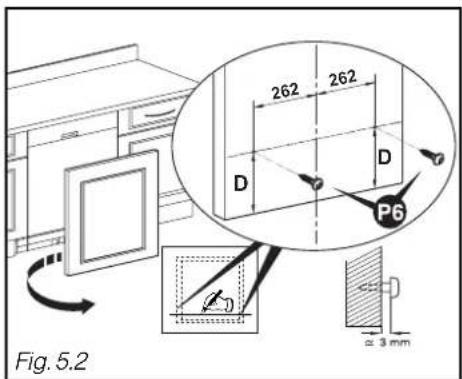

• Zet de plaatsen waar de twee schroeven moeten komen op 262 mm van de as van het houten paneel. De 2 schroeven P6 hun plaats brengen (Fig. 5.2)
• Zet het deurpaneel op zijn plaats door de 2 schroeven te steken in de openingen van de deur van de vaatwasser (Fig. 6.1)
• Indien het schroeven lastig gaat, de schroef P6 de 22 mm verschuiven.
• Zet het houten paneel tegen de deur aan (Fig. 6.2).
• Open de deur van de vaatwasser door het paneel tegen de deur aan te plakken. Het houten paneel zonodig aan de zijkanten centre- ren ten opzichte van de strip. De 2 schroeven P7 op hun plaats brengen evenals de 4 P8 (Fig. 6.2).

Let op :

Als het houten paneel bijzonder hard is, moet u de gaten voorboren voordat u gaat schroeven.

Tip:

Indien uw apparaat met een geluidsi- solatieblad wordt geleverd, moet u dit blad eerst plakken, dwz voordat u het deurpaneel op zijn plaats gaat brengen.

• Zie wat betreft de montage van het eerste deel het vorige hoofdstuk "MONTAGE VAN DEURPANEEL" (bekleding uit één stuk) (Fig. 5.1 et 5.2).
• Breng het deurpaneel op zijn plaats en steek de twee schroeven in de gaten van de deur van de vaatwasser (Fig. 6.1 bis)
• In geval van problemen, de schroef mm verschuiven.

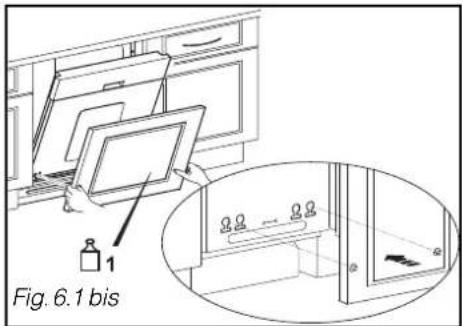

• Het houten paneel tegen de deur aan plakken (Fig. 6.2 bis).
• De deur van de vaatwasser openen terwijl u het paneel tegen de deur aangeplakt houdt. Het houten paneel zonodig aan de zijkanten centreren ten opzichte van de strip. De 4 schroeven (P8g. 6.2 bis).
• Meet de afstand op tussen de lade en het deurpaneel van het meubelstuk dat ernaast staat (Fig. 6.3).
• Plak de namaaklade tegen de deur, houd hierbij rekening met de opgemeten afstand (met behulp van een stut van de juiste afmetingen).
• Doe nu de deur van de vaatwasser open terwijl u de namaaklade tegen de deur aangepakt houdt. Het houten paneel zonodig aan de zijkanten centreren ten opzichte van het deurpaneel. De 2 schroeven P7p hun plaats brengen evenals de 4 schroeven (P8, 6.4).

Let op : Als het houten paneel zeer hard is, moet u een gaatje voorboren voordat u de schroeven aandraait.

Let op : Het totale gewicht van het deurpaneel en de namaaklade mag niet hoger zijn dan 10 kg

Als het aanrecht is voorzien van een kookplaat net boven de vaatwasser, moet u absoluut een thermische isolatie aanbrengen boven uw vaatwasser. U kunt deze isolatieset kopen bij uw leverancier. Vergeet niet een stukje open te laten tussen de gasslang en de bovenkant van uw vaatwasser.

• BEVESTIGING IN DE OMBOUW

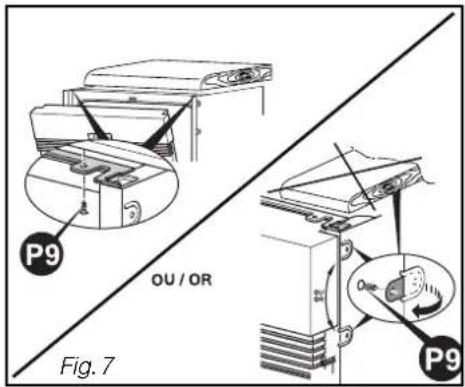

Zet de vaatwasser vast met behulp van de schroeven Ponder het aanrecht of het werkblad (Fig. 7) of met behulp van de haakjes die u hebt uitgevouwen (Fig. 3.2).

Let op :

De meegeleverde schroef is bestemd voor een paneel met een minimale dikte van 16 mm. Als de dikte minder dan 16 mm bedraagt, moet u een andere schroef gebruiken of deze schroef inkorten.

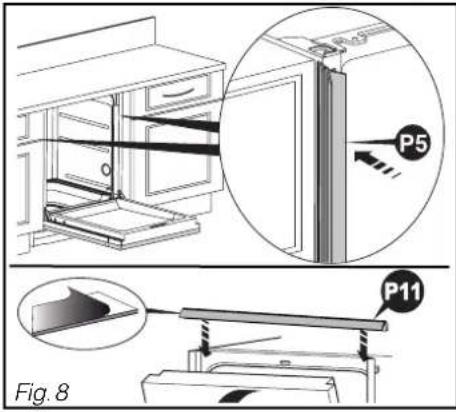

Om het ingebouwde apparaat beter geluiddicht te maken, kunt u de geluidsafdichtingen installeren (naar gelang model). P5g. P118).

Indien nodig, in het geval van een grotere nis, de afdichting P5 even met behulp van de bijgeleverde kleefstrips.

Indien het apparaat zijdelings gemonteerd is, dient de hiel van de afdichtingen P5gesneden te worden voor de doorgang van de bevestigingstabs (tang).

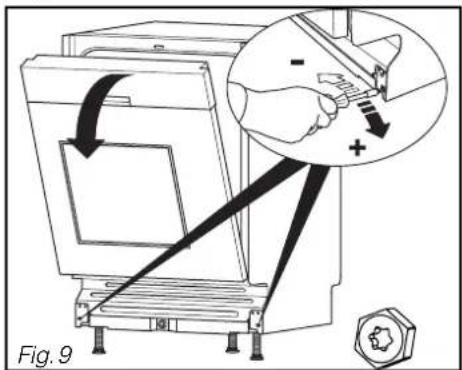

Indien nodig de spanning van de veren bijstellen om het gewicht van het aangebrachte paneel te compenseren. De spanning op dezelfde manier rechts en links bijstellen (Fig. 9).

De deur is naar behoren in balans als hij niet zwaar openvalt en als hij in open stand horizontaal blijft staan.

NL 2 / INSTALLATIE VAN DE VAATWASSER

• TERUG MONTEREN VAN DE PLINT

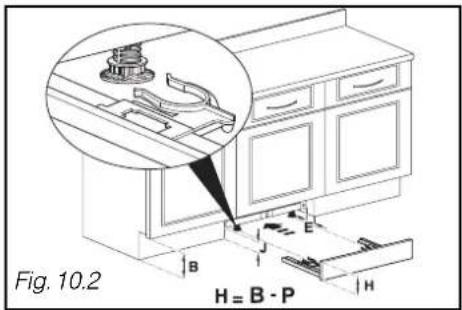

De plint weer terug op zijn plaats brengen en hem eventueel bijsnijden volgens het maatcijfer P (zie tabel en Fig. 10.1).

Berekening van het maatcijfer P (tabel op laatste bladzijde):

- Neem maatcijfer B van Fig. 6.1., meet de spelling J op tussen de vloer en de onderkant van de vaatwasser. Bereken B -J.

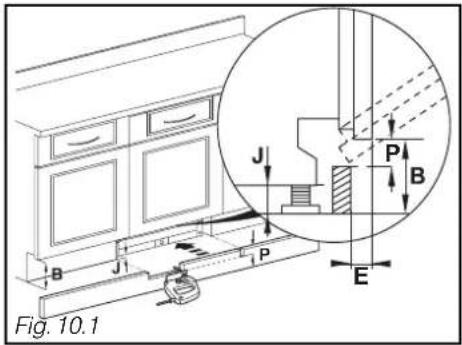

- Meet de diepte van de plint E op (Fig. 10.1) tussen de plint van het meubel en de voorzijde van het meubel. U kunt de waarde P vinden in de tabel gegeven door E en B - J.

(bijvoorbeeld : Als E = 100, B - J = 140, dan is P = 23)

- U moet nu de plint over een breedte van 600 mm verzagen op een hoogte gelijk aan de waarde P.

Bij specifieke plinten voor de vaatwasser kunt u bij de servicedienst een losse bevestigingskit (32X3252) krijgen. In dit geval bedraagt de hoogte van de plint H = B - P (Fig. 10.2).
