Producttype	Autoradio
Model	AV-8760
Merk	Autovision
Voeding	DC 12V, 7A max.
Uitgangsvermogen	4 x 35W
FM frequentiebereik	88 - 108 MHz
AM frequentiebereik	540 - 1600 kHz
CD-formaten	CD, CD-R, CD-RW, MP3
Signaal-ruisverhouding	50 dB (1 kHz)
Frequentierespons	20-100 Hz ≤5 dB, 10-20 kHz ≤5 dB
Line-uitgang	max. 800 mV
Afmetingen (BxHxD)	178 x 50 x 165 mm
Inbouwdiepte	165 mm
Afneembaar frontpaneel	Ja
RDS	Ja (AF, TA)
Equalizer	DSP (Flat, Classic, Rock, Pop, User)
Aantal kanalen	2 (stereo)
Beveiliging	ISO-stekker, transportschroeven verwijderen
Geschikt voor voertuigen	Negatieve massa
Onderhoud cd	Pluisvrije doek, geen oplosmiddelen

Veelgestelde vragen - AV-8760 Autovision

Hoe stel ik de klok in?

Druk in de klokmodus de DISP-knop ca. 1 seconde in tot de display knippert. Gebruik de - toets om de uren en de + toets om de minuten in te stellen.

Waarom laadt de CD niet?

Controleer of de transportschroeven zijn verwijderd. Plaats de CD met het label naar boven. Maak de CD schoon met een pluisvrije doek. Als de temperatuur in de auto te hoog is, wacht dan tot deze is gedaald.

Geen geluid, wat nu?

Zet het volume omhoog. Controleer of de Mute-functie uit is. Controleer de aansluitingen en speakers. Druk indien nodig op de Reset-knop achter het frontpaneel.

Hoe schakel ik tussen radio en CD?

Druk op de MODE-knop om te schakelen tussen Radio- en CDP (CD Play)-modus.

Hoe gebruik ik de MP3-nummerzoekfunctie?

Druk eenmaal op de BND-knop in MP3-modus. Gebruik de -/+ toetsen om het honderdtal in te stellen en bevestig met BND. Herhaal voor tientallen en eenheden, en druk op SEL om af te spelen.

Wat betekent 'AF' knipperend op het display?

Als het AF-segment knippert, betekent dit dat de AF-schakelmodus aan is, maar er nog geen RDS-informatie wordt ontvangen. Zodra RDS beschikbaar is, stopt het knipperen.

Hoe reset ik het apparaat?

Druk op de Reset-knop achter het frontpaneel. U kunt ook de stroom gedurende 5 minuten onderbreken.

Waarom is de radio-ontvangst slecht?

Controleer de aansluiting van de antennekabel. Schakel de AF-functie uit bij een zwak signaal. Zoek handmatig naar zenders of schakel over op mono.

Hoe pas ik de bas en treble aan?

Druk kort op de SEL-knop totdat 'Bass' of 'Treble' op het display verschijnt. Gebruik de + of - knop om het niveau aan te passen. Zet de DSP/Equalizer uit als de instellingen niet werken.

Hoe verwijder ik het frontpaneel?

Druk op de REL-knop om het frontpaneel te verwijderen. Bij terugplaatsen: eerst de rechterkant plaatsen, dan de linkerkant aandrukken.

GEBRUIKSAANWIJZING AV-8760 Autovision

ATTENTIE: Dit toestel is voorzien van een ISO stekker- aansluiting om montage in uw auto te vergemakkelijken. Indien uw auto niet is uitgerust met zo'n aansluiting schaf dan een verloop stekker aan bij een auto speciaalzaak.

Indien de bedrading afgeknipt wordt vervalt onherroepelijk het recht op enige garantie van het toestel.

GEACHTE KLANT

Het selecteren van goede audio apparatuur zoals het apparaat dat U zojuist heeft aangeschaft, is slechts het begin van Uw muzikaal plezier. Het is nu tijd om in overweging te nemen op welke manier U het plezier en die het apparaat biedt, gaat maximaliseren.

Wij willen dat U het beste uit Uw apparaat krijgt door het af te spelen op een veilig niveau. Een niveau dat het geluid helder en luid weergeeft, zonder irritant geschetter of vervorming – en, nog belangrijker, zonder dat het Uw gehoor aantast.

Geluid kan misleidend werken. Na een tijdje gaat Uw gehoor's "Comfort Niveau" zich aanpassen aan hogere volumes van geluid. Dus datgene wat "normaal" klinkt, kan dan al te luid en schadelijk zijn voor Uw gehoor.

Bescherm Uzelf hiertegen door Uw apparatuur in te stellen op een veilig niveau, VOORDAT Uw gehoor zich aanpast.

Instellen op een veilig niveau:

• Begin met Uw volume op een laag niveau.
• Verhoogt U nu langzaam het volume totdat U het geluid comfortabel en helder kunt horen, zonder vervorming.

Wanneer U een comfortabele geluidsinstelling gevonden heeft:

- Stelt U het volume in op het gevonden niveau en laat het daar staan.

Door nu de tijd te nemen om het volume comfortabel in te stellen, zal dit U helpen om in de toekomst gehoorschade of –verlies te voorkomen. Per slot van rekening, willen wij dat U levenslang kunt luisteren en genieten.

OVER DEZE HANDLEIDING

Dit product bevat een aantal geavanceerde functies, waardoor U verzekerd bent van een goede ontvangst en bediening. Het apparaat is ontworpen en gericht op een zo eenvoudig mogelijk gebruik, maar niet alle functies zijn vanzelfsprekend te bedienen. Deze handleiding is bedoeld als hulp, om U zo volledig mogelijk gebruik te laten maken van het potentieel van het apparaat en het luisterplezier zo groot mogelijk te laten zijn.

We raden U aan om gewent te raken met de functies en de bediening van het apparaat, door de handleiding te lezen voordat U het apparaat gaat gebruiken. Het is vooral belangrijk om

"Voorzorgsmaatregelen" op de volgende pagina en verder, te lezen en de aanwijzingen te volgen. In deze handleiding wordt de Basisbediening voor elke geluidsbron gegeven, aan het begin van de uitleg over deze bron. Hierin wordt de simpele bediening voor de bron gegeven, zoals alleen het afspelen van muziek.

Opmerking:

A) deze radio CD speler kan CD-R en CD-RW discs afspelen. Of dit (op de juiste wijze) mogelijk is hangt af van de volgende factoren; de opname apparatuur, het opname programma, de geschiktheid van de CD-R en CD-RW discs zelf.

Het kan dus voorkomen dat sommige discs niet zijn af te spelen.

B) Indien er een CD opgenomen wordt is het raadzaam een CD-R op max 24 speed en een CD-RW op max 4 speed te branden om geluidsignaal verlies te beperken.

INSTALLATIE

VERWIJDER DE 2 TRANSPORTSCHROEVEN AAN DE BOVENKANT En verwijder het metalen inbouw frame m.b.v. de ontgrendelpennen.

Plaats het inbouwframe volgens afbeelding, sluit alle bedrading aan en schuif de radio unit in het dashboard totdat deze vast klikt, LET DAARBIJ OP EVENTUEEL KLEM ZITTENDE BEDRADING!

Plaats nu het frontpaneel:

RECHTERKANT EERST

Dan de linker kant aandrukken

Rood – Geschakelde 12Volt (contact aan)

Geel – Constante 12Volt

Blauw – Schakeldraad voor eventueel externe versterker of elektrische antenne (max 250Ma).

ATTENTIE: Dit toestel is voorzien van een ISO stekker- aansluiting om montage in uw auto te vergemakkelijken. Indien uw auto niet is uitgerust met zo'n aansluiting schaf dan een verloop stekker aan bij een auto speciaalzaak.

Indien de bedrading afgeknipt wordt vervalt onherroepelijk het recht op enige garantie van het toestel.

LOCATIE EN FUNCTIE VAN DE KNOPPEN

1/2 + en - Knoppen, onder andere VOLUME

3 REL KNOP

Druk op deze knop om het Front Paneel verwijderen.

4 Radio Zender afstem knop

5 CD Disk Lade

6 LCD Scherm

7 TOP/PLAY/Pauze, Begin van cd (ingedrukt houden) / Afspelen / Pauze knop

8/9 +10 en Loc/-10

IN CD MP3 mode: om 10 nummer omhoog of omlaag te gaan IN radio mode LOC: Local / DX: Local ontvangst van alleen sterke stations

10 EJECT KNOP

Druk op deze knop om de cd uit te werpen. Als de disc na het uitwerpen in het compartiment blijft, zal de disc na 8 seconden herladen worden.

11/12 In CD-mode, druk op de >> knop om het volgende nummer af te spelen. Druk eenmaal op de << knop om het huidige nummer nogmaals af te spelen, druk tweemaal achter elkaar op de << knop om het vorige nummer af te spelen. Houd de >> of << knop ingedrukt om naar voren of achter nummers te spoelen.

13 AAN/UIT - KNOP (POWER)

Druk op elke knop, behalve de EJECT en OPEN-knoppen, om het apparaat aan te zetten en druk langer dan 0.5 seconde op de PWR-knop om het apparaat weer uit te zetten.

NB na de eerste installatie dient de power knop gedurende 3 sec ingedrukt te

14 BND, BANDKEUZE / MP3 track selecteren

IN Radio mode: Druk meermaals op de BND-knop om Uw gewenste radio bandkeuze te selecteren tijdens Radio modus.

IN CD MP3 mode: BEPAALD NUMMER ZOEK MODUS tijdens MP3 modus:

a. Druk een maal op de BND-knop om Track Search Modus te selecteren. De display zal TRK 000 weergeven, of 00 indien minder dan 100 nummer op cd.
b. Gebruik de -/+ toets om het honderdtal in te stellen en BND om te bevestigen
c. Gebruik de -/+ toets om het tiental in te stellen en BND om te bevestigen
d. Gebruik de -/+ toets om het laatste cijfer in te stellen en SEL om het nummer af te spelen.

15 AF - KNOP (ALTERNATIEVE FREQUENTIES)

Druk kort op de AF-knop om AF-schakel-modus te selecteren, en de huidige stand van de AF-schakel-modus wordt weergegeven in het AF segment in de display.

Segment Off: AF-schakel-modus uit.

Segment On: AF-schakel-modus aan, en heeft RDS informatie.

Segment knipperend: AF-schakel-modus aan, maar RDS informatie is nog niet ontvangen.

Wanneer AF-schakel-modus geselecteerd is, controleert de radio constant de sterkte van het signaal.

Het tijdsinterval van het controleren van het signaal van de AF's, hangt af van de sterkte van het signaal van het station. Het varieert van een paar minuten bij een sterk signaal tot een paar seconden bij een zwak signaal. Elke keer dat een nieuw AF-signaal sterker is dan het huidige signaal, de NIEUWE FREQUENTIE wordt voor 1-2 seconden weergegeven.

Om naar de nieuwe frequentie over te schakelen gebruik de zender afstemknop (4)

LOUD versterking lage tonen, houdt de AF/LOUD toets ca 1 sec ingedrukt.

16 MODE-KNOP

Druk op de Mode-knop om Radio –of CDP(CD Play)-modus te selecteren.

17 TA (Traffic Announcement / Verkeersinfo) -knop

Druk op de TA-knop en TA-modus gaat aan of uit. Wanneer TA-modus aan staat (TA wordt weergegeven op de display), gebruik de zender zoekknop om het TA station te vinden, dan zal het beginnen met zoeken naar een TA-station en wordt TA SEEK een tijdje weergegeven op het display. Wanneer verkeersinfo wordt uitgezonden:

a. Als het apparaat in cd-modus staat, zal het tijdelijk overschakelen naar radio.
b. Tijdelijk overschakelen naar een EON gelieerd station wanneer EON verkeersinfo vind op het andere programma, en TP zal worden weergegeven in de display.
c. Als het volume niveau onder de 20 staat, zal het automatisch naar 20 verhoogd worden, en automatisch weer terug schakelen wanneer de verkeersinfo is afgelopen. Als het volume wordt aangepast tijdens de verkeersinfo, is alleen het vorige volume geldig.

*. TA Interruptie Functie: De huidige verkeersinfo word afgebroken door de TA-knop in te drukken.

Wanneer TA in werking is, wordt de Verkeers Programma Identificatie Code niet ontvangen tijdens de gespecificeerde tijd.

ST Stereo / mono

Bij zwak of gestoord radio ontvangst kan overgeschakeld worden op mono weergave.

18 DISP Display menu

RADIO MODE

Als RDS data word ontvangen druk herhaaldelijk op de DISP toets;

PS NAME->CLOCK->FREQUENTIE->PTY->

Als GEEN RDS data word ontvangen druk herhaaldelijk op de DISP toets;

PS NAME->CLOCK->FREQUENTIE->NONE->

IN CD MODE: DISC INFORMATIE-> CLOCK->FREQUENTIE

TIJD INSTELLEN:

In de Clock mode houdt de DISP ca 1 sec ingedrukt totdat display knippert Gebruik de – toets om de uren en de + toets om de minuten in te stellen.

19. SEL / MENU / ENTER (SEL) EN V-UP / DN, MENU-UP / DN (+/-) KNOPPEN

A Druk kort en achter elkaar op de SEL-knop om de volgende geluidsmodi te selecteren: a) Volume, b) Bass (*zonder DSP, zie 2), c) Treble (*zonder DSP), d) Balance, f) Fader, en druk dan op de + of – knop om het niveau van de geselecteerde geluidsmodus aan te passen.
B Druk de SEL-knop langer dan 1 seconde in om het 2^e de Menu-mode te komen, Druk dan kort en achter elkaar op de SEL-knop om de volgende modi te selecteren: On / Beep Off: Beep bij bedienen van de toetsen Equalizer: DSP USER SET/FLAT/CLASSIC/ROCK/POP Vol. Last / Vol. Adj. (In Vol. Adjust-mode zal de volgende mode A-Vol zijn, waar U het volume niveau kunt aanpassen.). KLOK: CLK ON/ CLK OFF, CLK24 uur/CLK 12uur

Na het selecteren van de gewenste Menu-modus, drukt U op de + of – knop om de modus van het geselecteerde menu te kiezen.

VOORZORGMAATREGELEN EN ONDERHOUD

1) Als het interieur van de auto extreem heet is, zoals na het parkeren in de zon, gebruikt U dan het apparaat niet totdat het interieur weer afgekoeld is, door een tijdje te rijden.
2) De beschermhoes is bedoeld als veilige opbergruimte voor het frontpaneel.
3) Het terugplaatsen van het frontpaneel: eerst de rechterkant, dan de linkerkant aandrukken.

4) Het apparaat is bedoeld voor de negatieve pool van de accu, welke is aangesloten op het metaal van het voertuig. Alleen bij uitzondering is dit niet het geval.
5) Laat de draden van de speakers geen verbinding maken met elkaar, wanneer het apparaat aan staat. Anders kan het apparaat overbelast raken of de versterker doorbranden.
6) Installeer het afneembare frontpaneel niet, voordat de bedrading is aangesloten.

DISC AFSPELEN:

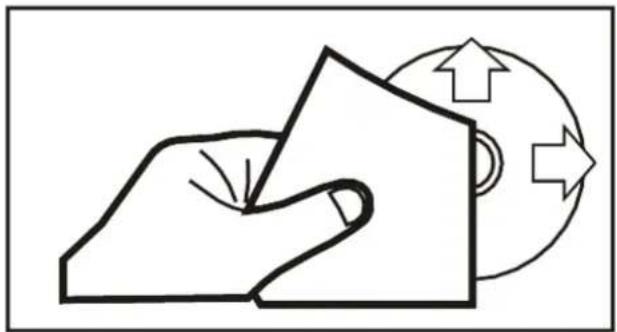

Schoonmaken van cd's

Maak voor het afspelen de cd schoon met een schone, pluisvrije doek.

Veeg de cd schoon in de richting van de pijl.

- Gebruik geen oplosmiddelen zoals benzine of verdunners. Commercieel beschikbare schoonmaakmiddelen of antistatische sprays beschadigen het apparaat. Voer geen cd's in met het label naar beneden, want dit kan het apparaat beschadigen.

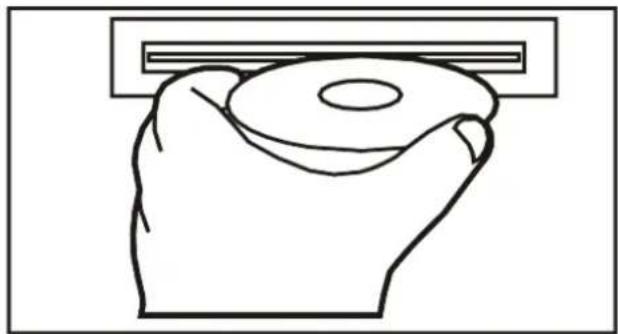

• Probeer geen tweede cd in te voeren als er al een cd in het apparaat aanwezig is. Dit kan het apparaat beschadigen.
• Houd cd's vast bij de binnen –en buitenranden. En raak, om de cd schoon te houden, het oppervlak niet aan.

• Plak geen papier of tape op de cd.
• Stel de cd niet bloot aan direct zonlicht of hittebronnen, zoals heetluchtleidingen. Laat de cd ook niet achter in het voertuig als deze geparkeerd staat in direct zonlicht, waar een behoorlijke stijging van temperatuur kan voorkomen.

STORINGEN

Lees, om veelvoorkomende problemen op te lossen, de storingenlijst. Als U het probleem nog steeds niet op kunt lossen, neemt U dan contact op met Uw leverancier om het toestel ter reparatie aan te bieden. De garantie op fabrieks fouten is 24 maanden, aansluit-, montage-, gebruiksfouten en normale slijtage uitgezonderd.

Symptoom	Mogelijke	oorzaak	Oplossing
Radio doet niets Staat het contact aan? Draai contact slot in Radio zeker ring defect Vervang zekeringAuto zeker ing defect Controleer spanning op rode en geleEerste installatie? Druk op de Reset knop /		1 e of 2 e stand
		draad in de auto stekker
		Druk de power knop gedurende 3 sec in.
CD kan niet geladen wordenTransportschroeven verwijderd? Verwijder transport schroevenCd verkeerd om? Plaats cd met label omhoogCd is vuil of defect Maak cd schoon probeer een andere
			Temperatuur in de auto is te hoog	Wacht tot de temperatuur gedaald is
			Condensvorming in cd speler	Laat de speler een uur uit staan en probeer opnieuw
Geen geluid	Volume staat op minimaal Regel volume af
	Aansluit stekker los	Controleer stekker
	Mute actief?	Schakel mute uit
	Speaker defect	Controleer speakers
De druktoetsen werken niet / goed	De microprocessor is ontregeld	Druk op de reset knop achter het frontpaneel of haal de voeding 5min eraf
	Frontje goed geplaatst?	Plaats frontje opnieuw
CD slaat over	Montage hoek is meer dan 30 graden	Verander de montage hoek
	Cd is vuil, defect of krassen	Maak cd schoon probeer een andere
	CD-r?	Slechte (opname) kwaliteit van cd
	Unit niet stabiel bevestigd in dashboard	Stabiel monteren (met achter bevestiging)
Geen MP3 weergave		Controleer brandproces pc
Radio ontvangst slecht geen RDS/auto zender zoeken	Antenne kabel niet goed gemonteerd	Controleer aansluiting, stekker en antenne.
	Station signaal te zwak	Schakel AF functie uit
	Station signaal te zwak	Zoek station handmatig
		Schakel over op mono
Kan Bass of trebble niet instellen	Equalizer is ingeschakeld	Zet DSPuit
Radio houdt geen geheugen vast	Aansluiting ISO stekker rode en gele draad, kan in sommige auto's standaard andersom zijn!	Controleer de STEKKER in de AUTO Rood moet geschakelde 12 volt zijn Geel moet constant 12 volt zijn
	Constante voeding valt weg	Controleer de GELE draad, moet constant 12 volt zijn, ook tijdens starten etc.

AV CAR AUDIO AV CAR AUDIO AV CAR AUDIO AV CAR AUDIO AV CAR AUDIO AV

SPECIFICATIES

Algemeen

Type	radio	AV-8760
Voeding	DC	12V
Stroomverbruik	7A	MAX.
Uitgangsvermogen	4	X	35W.

FM Sectie

Frequentie	bereik	88MHz	-	108.0MHz
AM Sectie
Frequentie	bereik	540KHz	-	1600KHz

Line-Out (Optie)

Output

CD

MAX

800mV

CD Speler

Systeem	Compact	Disc	Audio	Systeem
Bruikbare cd	CD / CD-R / CD-RW / MP3 cd's
Signaal formaat	Signaal frequentie 44.1KHz
Frequentie karakteristieken	20-100Hz ≤ 5dB.
10-20KHz ≤ 5dB.

Signaal / Ruisverhouding 50dB [1KHz]

Aantal kanalen 2 STEREO

Inbouwafmetingen.DIN 178 [B] X 50 [H] X 165 [D]

ATTENTIE: Dit toestel is voorzien van een ISO stekker- aansluiting om montage in uw auto te vergemakkelijken. Indien uw auto niet is uitgerust met zo'n aansluiting schaf dan een verloop stekker aan bij een auto speciaalzaak.

Indien de bedrading afgeknipt wordt vervalt onherroepelijk het recht op enige garantie van het toestel.

Deze pagina is opzettelijk blanco

ATTENTIE: Dit toestel is voorzien van een ISO stekker- aansluiting om montage in uw auto te vergemakkelijken. Indien uw auto niet is uitgerust met zo'n aansluiting schaf dan een verloop stekker aan bij een auto speciaalzaak.

Indien de bedrading afgeknipt wordt vervalt onherroepelijk het recht op enige garantie van het toestel.

Uitvoering, wijzigingen, zetfouten onder voorbehoud, AV G\$ © 2008
