GEBRUIKSAANWIJZING KM9800EM AEG-ELECTROLUX

Gebruiks- en installatiehandleiding

Lees deze gebruiksaanwijzing zorgvuldig door en bewaar de gebruiksaanwijzing zodat deze later kan worden geraadpleegd.

Geef deze gebruiksaanwijzing door aan een eventuele volgende eigenaar van het apparaat.

De volgende symbolen worden in de tekst gebruikt:

Veiligheidsvoorschriften

Waarschuwing! Aanwijzingen ten behoeve van uw persoonlijke veiligheid.

Let op! Aanwijzingen om beschadiging van het apparaat te voorkomen.

Aanwijzingen en praktische tips

Milieu-informatie

Inhoud

Gebruiksaanwijzing 5

Veiligheidsvoorschriften 5

Afvalverwerking 10

Beschrijving van het apparaat.... 11

Totaalaanzicht 11

Bedieningspaneel 11

Uitrusting oven 12

Accessoires oven 12

Voor het in gebruik nemen 13

Dagtijd instellen en wijzigen 13

Eerste reiniging 14

Zo leert u het apparaat kennen 14

Bedienen van de oven.... 15

Opmerkingen voor het instellen van het vermogen. 23

Extra functies 24

Magnetronprogramma's 24

Geheugenfunctie 26

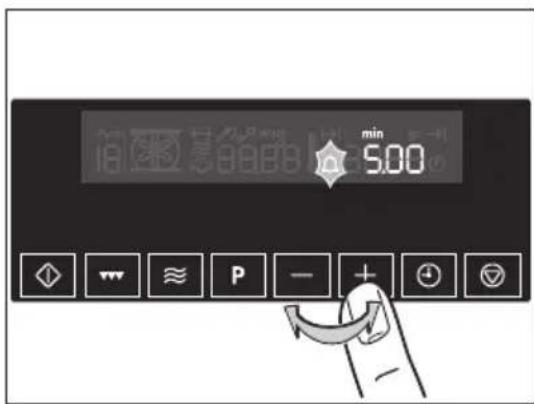

Klokfuncties 27

Overige functies. 34

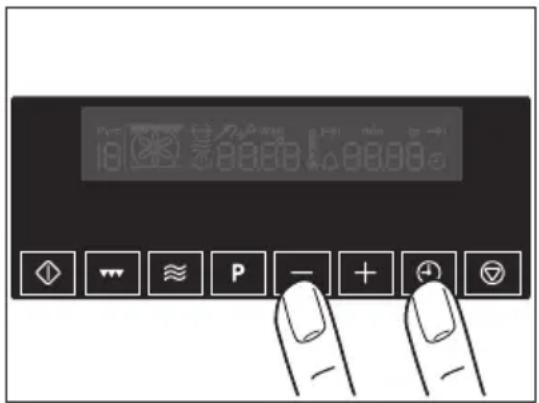

Indicatie-uitschakeling 34

Kinderbeveiliging 34

Toets-zoemer 35

Veiligheidsuitschakeling van de oven. 35

Toepassingen, tabellen en tips 36

Magnetron 36

Opmerkingen t.a.v. de werking 36

Geschikt servies en materiaal 37

Magnetron - kooktabel 38

Tabel combifunctie....42

Tips voor de magnetron.... 44

Keurgerechten volgens IEC 60705 44

Grill 45

Grilltabel 45

Programma's. 46

Reiniging en onderhoud 48

Buitenzijde van het apparaat 48

Binnenkant oven 48

Accessoires 48

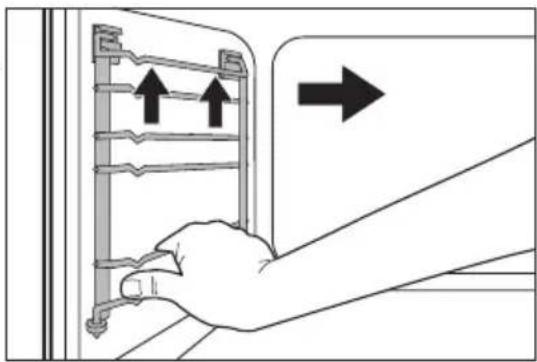

Niveaurails 49

Ovenverlichting 50

Wat is er aan de hand als .... 51

Montageaanwijzing 53

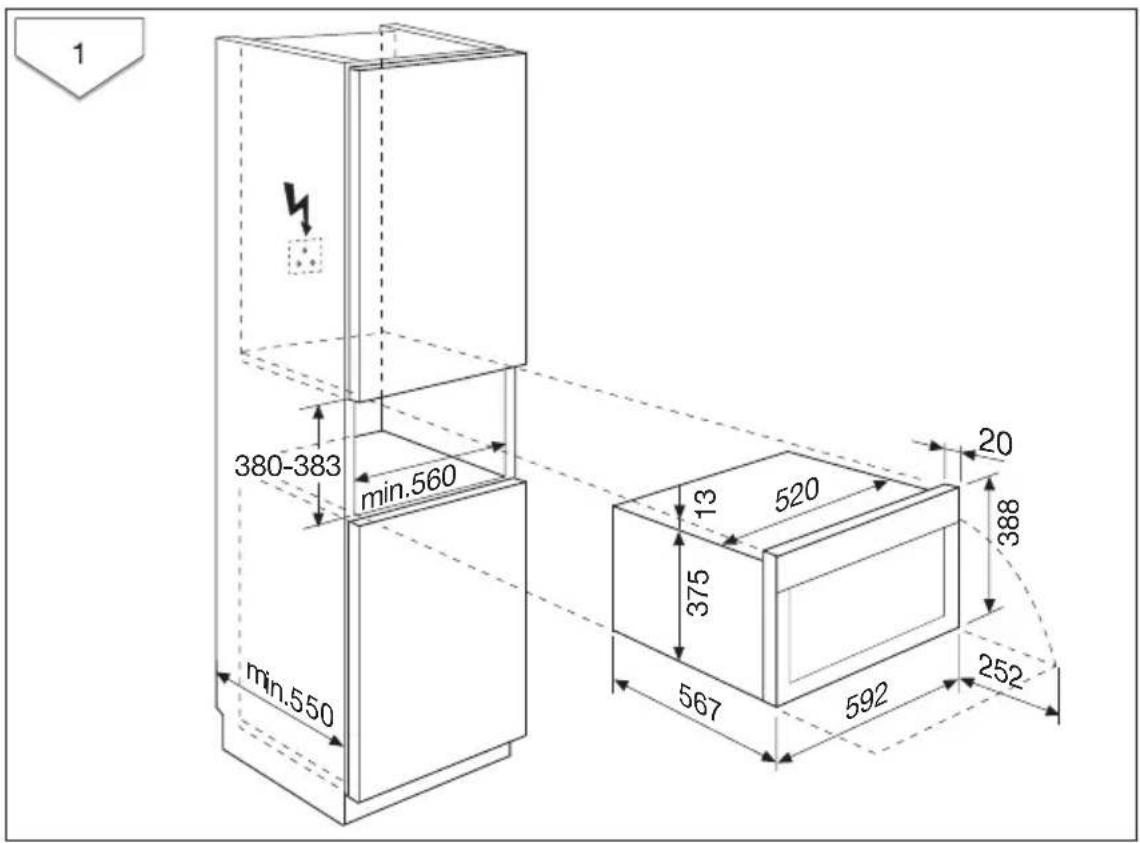

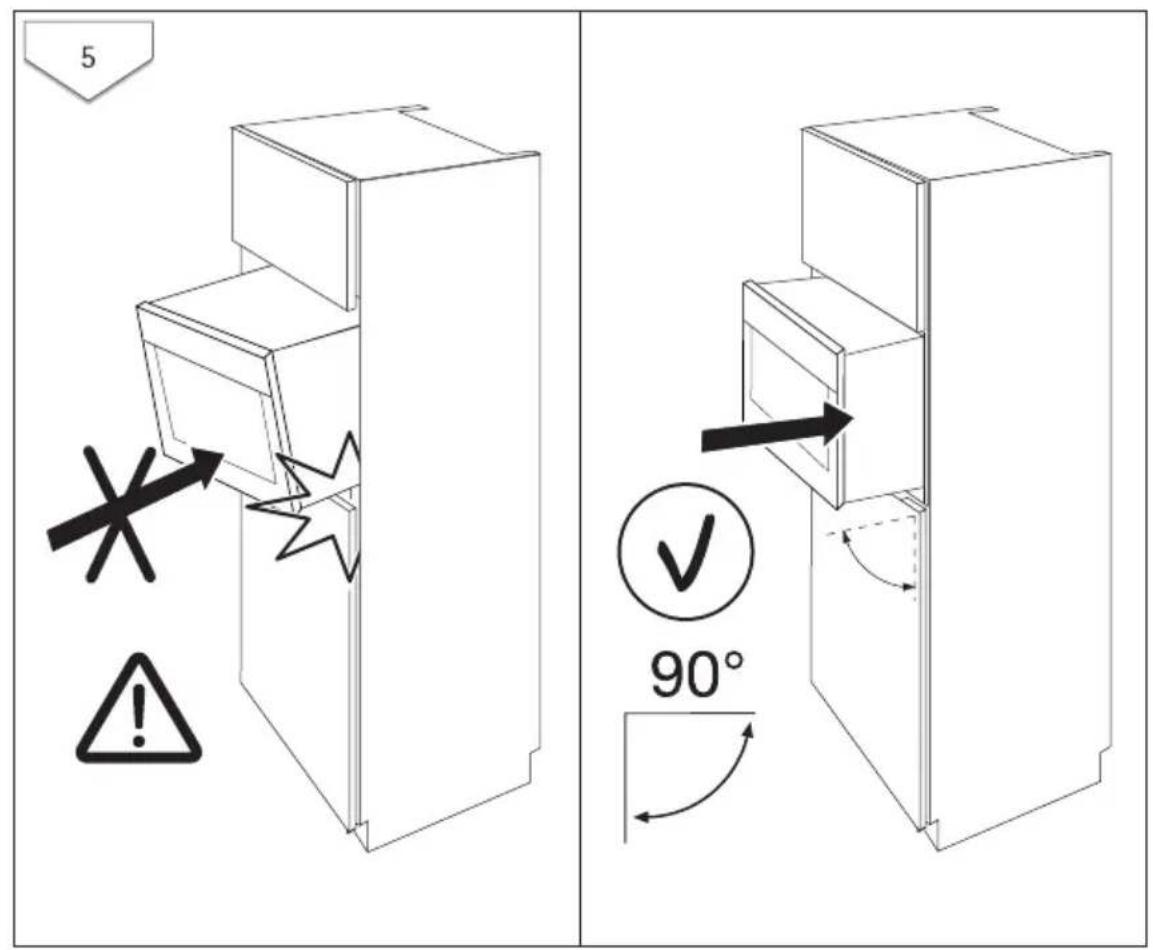

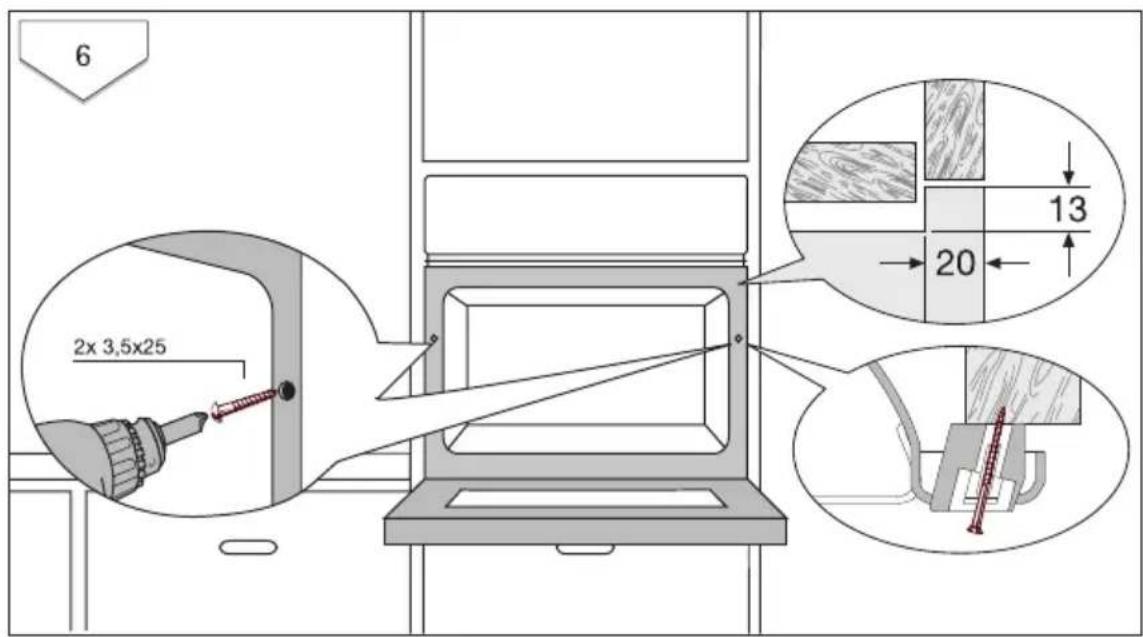

Veiligheidsinstructies voor de installateur 53

Service 59

Gebruiksaanwijzing

⚠️ Veiligheidsvoorschriften

C€ Dit apparaat is in overeenstemming met de volgende EG-richtlijnen:
-73/23/EEG van 19.02.1973 Laagspanningsrichtlijn
-89/336/EEG van 03.05.1989 EMC-richtlijn inclusief aangepaste richtlijn 92/31/EEG
-93/68/EEG van 22.07.93 CE-markeringsrichtlijn

Elektrische veiligheid

• Het apparaat mag uitsluitend door een erkend installateur worden aangesloten.
• In geval van storingen of beschadiging van het apparaat: zekeringen in de huisinstallatie uitschakelen.
• Als de deursluiter en de deursluitingsoppervlakken beschadigd zijn, mag het apparaat tot de inbedrijfstelling niet in werking worden gesteld.
• Reparaties aan het apparaat mogen uitsluitend door vakmensen worden uitgevoerd. Door onvakkundig uitgevoerde reparaties kunnen grote gevaren ontstaan. Wend u bij reparaties altijd tot onze serviceafdeling of uw vakhandel.

Kinderbeveiliging

• Houd kleine kinderen altijd uit de buurt van het apparaat. Zorg dat kinderen niet met het apparaat spelen.
• In het algemeen babyvoeding in glas of fles altijd zonder deksel of afsluiting verwarmen. Opdat de warmte gelijkmatig wordt verdeeld dient de voeding na het opwarmen goed doorgeroerd of geschud te worden. Voordat u het kind de babyvoedig geeft, is het van groot belang dat eerst de temperatuur van de voeding wordt gecontroleerd.
• In de functie Grillen (alleen of in combinatie met magnetron) wordt het venster heet. Houd kleine kinderen daarom altijd uit de buurt van de deur van het apparaat.

Veiligheid tijdens het gebruik

• Dit apparaat mag alleen in het huishouden voor koken, braden, bakken van levensmiddelen worden gebruikt.
• Wees voorzichtig bij het aansluiten van elektrische apparaten op stopcontacten in de buurt van het apparaat. Snoeren mogen niet in aanraking komen of onder de hete ovendeur ingeklemd raken.
• Waarschuwing: Verbrandingsgevaar! Bij gebruik wordt de ovenruimte heet.
• Als u alcoholische ingrediënten in de oven gebruikt, kan evt. een licht ontvlambaar alcohol-luchtmengsel ontstaan. Open de deur in dat geval voorzichtig. Kom niet met vuur of vonken in de buurt van de oven.

i Aanwijzing met betrekking tot acrylamide

Volgens de laatste wetenschappelijke inzichten kan een intensieve bruining van levensmiddelen, met name bij zetmeelhoudende producten, een gevaar voor de gezondheid door acrylamide veroorzaken. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen te bereiden en de gerechten niet te veel te bruinen.

Magnetron

• Schakel het apparaat alleen met gerechten in de gaarruimte in. Zonder gerechten kan het apparaat overbelasten.
• Gebruik alleen voor de magnetron geschikt servies (zie hoofdstuk Gebruik, tabellen en tips: geschikt servies en materiaal).
• Om het apparaat tegen corrosie in de gaarruimte of de deur van het apparaat door uittredende waterdampen of stoom (condenswater) te beschermen, het geheel na elk gebruik grondig droogwrijven.
• Laat het apparaat niet onbeheerd staan als voedingsmiddelen in wegwerpverpakkingen van kunststof, papier of andere brandbare materialen verwarmd of gegaard worden.
• Houd bij rookvorming het apparaat gesloten. Het apparaat uitschakelen en de aansluiting op de voeding verbreken. Het apparaat nooit gebruiken als het niet meer probleemloos functioneert.

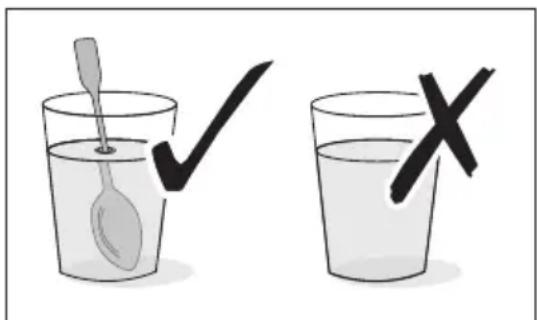

- Plaats bij het verwarmen van vloeistoffen altijd een theelepeltje of een glazen staafje in de houder, om kookvertragingen te voorkomen. Bij kookvertragingen wordt de kooktemperatuur bereikt zonder dat de kenmerkende stoombelletjes vormen. Al bij het gering schudden van de houder kan de vloeistof dan plotseling heftig overkoken of springen/barsten. Gevaar voor verbranding!

- Prik voordat het gaarproces start, meerdere keren met een vork in voedingsmiddelen met een "schil" of "schaal", zoals aardappelen, to-maten, worstjes, zodat het pro-duct niet barst.

Controleer of bij het garen/ verwarmen van gerechten een mini- male temperatuur van 70 °C wordt bereikt. Let hierbij a.u.b. op de indi- caties voor vermogen en tijd in de tabel. Voor het meten van de tem- peratuur van gerechten nooit een kwikthermometer of thermometer met vloeistof gebruiken.

70° 0° min 70° C

• Gerechten die met de magnetron zijn verwarmd geven warmte aan het servies af. Gebruik pannenlappen of iets dergelijks!
• Kook gerechten niet te lang door een te hoog vermogen of een te lange tijd in te stellen. De gerechten kunnen dan op een bepaalde plaats uitdrogen, verbranden of ontbranden.
• De gaarruimte, het verhittingsgedeelte van de gril en de accessoires worden tijdens de werking heet. Let hier a.u.b. op en gebruik daarom pannenlappen of iets dergelijks.

Gevaar voor verbranding!

• Materialen van metaal dienen ten minste 2 cm van de wand en deur van de gaarruimte verwijderd te zijn. Anders kan er vonkoverslag ont-staan en kan het apparaat beschadigen.
• Indien niet anders geadviseerd, geen aluminiumfolie gebruiken.
• Niets tussen de deur en het venster van de deur klemmen.
• Houd de deursluiter, deursluitoppervlakken en de binnenruimte altijd schoon. Het uitblijven van het reinigen van het apparaat kan tot gevaarlijke situaties leiden.
• Bewaar geen brandbaar materiaal in de oven. Bij het inschakelen van de oven kan dit ontbranden.

Informatie emaillaag

Kleurveranderingen van de emaillaag van de oven als gevolg van het gebruik zijn niet van invloed op de deugdelijkheid van het apparaat voor regulier of contractueel gebruik. Dit zijn derhalve geen gebreken in de zin van het recht op garantie.

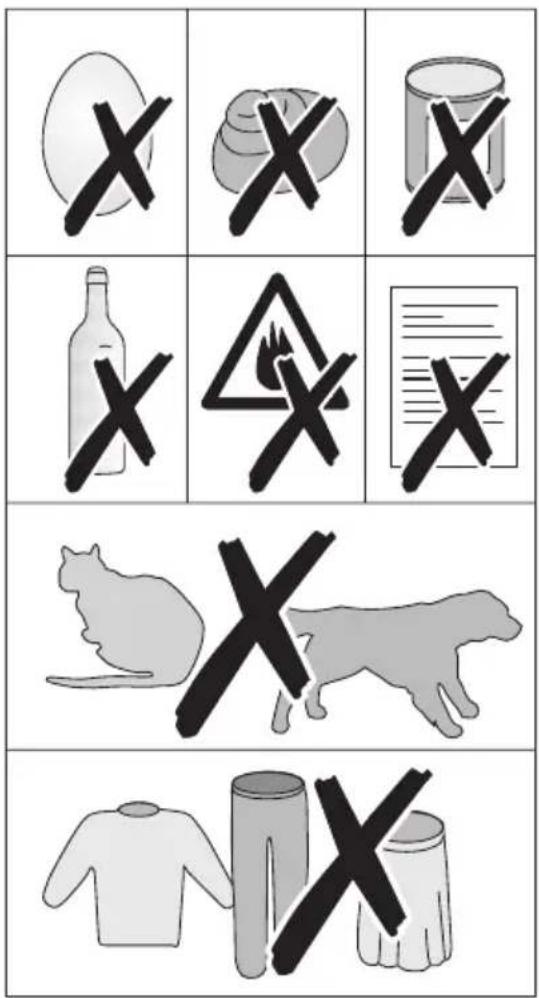

Gebruik het apparaat niet...

• voor het garen van ongepelde ei- eren (bij spiegeleieren eerst het eigeel breken) en wijngaard- slakken, omdat deze anders knap- pen,
• voor het verwarmen van grotere hoeveelheden spijsolie (fondue, frituren) en voor dranken met een hoog alcoholpercentage. Zelfont-branding! Explosiegevaar!
• voor het verwarmen van goed afgesloten houders, bijv. conserven, flessen, glas met schroefsluiting,
  •voor het drogen van dieren, tex- tiel, papier,
• voor servies van porselein, kera- miek of accenten, die kleine gaat- jes hebben, bijv. bij de greep of een bodem zonder beschermlaag. Vocht dat door gaatjes heendringt kan tijdens het verwarmen het servies laten barsten.

De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers.

Oud apparaat verwijderen

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Waarschuwing: Opdat er geen gevaar meer kan ontstaan, moeten afgedankt apparaten voor het weggooien onbruikbaar worden gemaakt. Stekker uit het stopcontact trekken en aansluitsnoer van het apparaat verwijderen.

Beschrijving van het apparaat

Totaalaanzicht

Bedieningspaneel Deurgreep Glazen deur

Bedieningspaneel

Oven - indicaties P = 8888/8888 Functietoetsen Oven

Uitrusting oven

Grillverwarmingselementen Inzetniveaus 3 2 1 Magnetronfabrikant Oververlichting Glazen draaiplateau, uitneembaar Uitneembaar inschuifrooster

Accessoires oven

Combi-rooster

Voor servies, bakvormen, braden en grilleren

(niet kras-en snijbestendig)

Voor het in gebruik nemen

Dagtijd instellen en wijzigen

i De oven functioneert alleen als u de tijd hebt ingesteld.

Na het aansluiten van de elektriciteit of na een stroomstoring knippert het symbool voor Dagtijd automatisch.

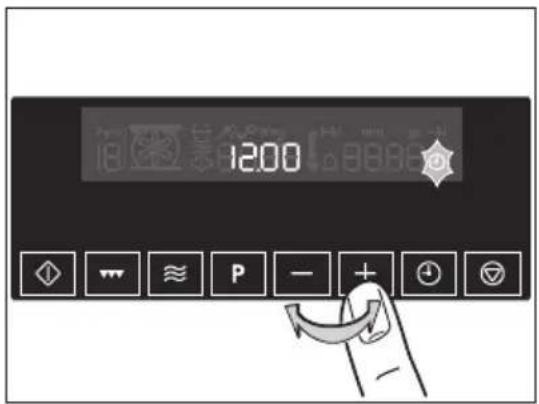

1. Om een reeds ingestelde tijd te veranderen drukt u de tijdtoets Klokfuncties 20 vaak in, tot het symbool voor Dagtijd Knippert.
2. Met de toets of de juiste tijd instellen.

12:00

12:00

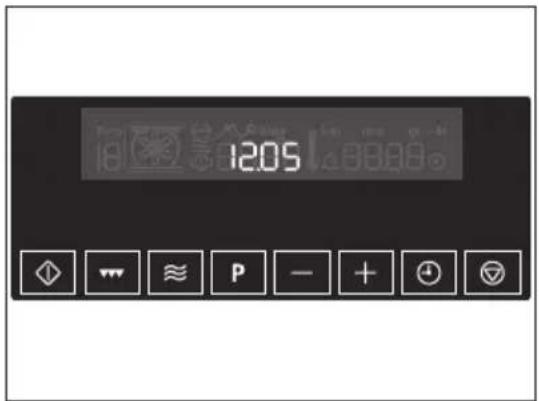

Na ca. 5 seconden stopt het knippe- ren en geeft de klok de ingestelde tijd aan.

Het apparaat is klaar voor gebruik.

i U kunt de dagtijd alleen veranderen, wanneer de kinderbeveiliging is uitgeschakeld, de klokfuncties Kookwekker, Duur of → Einde niet zijn ingesteld en er geen ovenfunctie is ingesteld.

12:05

Eerste reiniging

Alvorens de oven in gebruik te nemen, moet u hem reinigen.

Let op: Gebruik geen scherpe schuurmiddelen! U zou de oppervlakken kunnen beschadigen.

Gebruik bij ovens met een metalen voorzijde de hiervoor in de handel verkrijgbare onderhoudsmiddelen.

1. Open de ovendeur.
   De verlichting in de oven is nu ingeschakeld.
2. Neem alle accessoires en geleiderails uit de oven en reinig deze met een warm sopje.
3. Maak de oven ook schoon met een warm sopje en droog hem daarna.
4. Veeg de voorzijde van de oven af met een vochtige doek.

Zo leert u het apparaat kennen

Om het apparaat uit te proberen of alle bedieningsstappen uit te voeren, kan de testfunctie worden gebruikt. De oven wordt niet warm.

Testfunctie inschakelen

1. Schakel het apparaat met de toets Stop uit.
2. Houd de toetsen Bak- en braadprogramma en tegelijk ingedrukt totdat een signaal klinkt en in de indicatie "d" brandt.

Testfunctie uitschakelen

1. Schakel het apparaat met de toets Stop uit.

2. Houd de toetsen Bak- en braadprogramma en tegelijk ingedrukt totdat een signaal klinkt en in de indicatie "d" dooft.

Bedienen van de oven

Programma's voor bakken en braden Magnetronfunctie Ovenfuncties Geheugen: P / Test: d Temperatuurfunctie/Dagtijdfunctie/Magnetron-vermogen Symbool thermometer Indicatie gewicht Tijdfuncties Werkingsduur Starttoets Toets Grillfunctie Toets magnetron Programma's voor bakken en braden Watt min gr Toets Stop/Reset Klokfuncties Insteltoetsen

i Algemene aanwijzingen

- De gekozen functie altijd door middel van het indrukken van de toets Start activeren. Wordt de gekozen functie niet binnen 30 seconden gestart, dan schakelt het apparaat automatisch uit.

- Wanneer de gekozen functie wordt gestart, gaat de oven opwarmen of begint de ingestelde tijd te lopen.

- Als tijdens de werking de ovendeur wordt geopend, stopt de functie. Doorgaan met de werking na het sluiten van de deur met de toets Start ◇. Wordt de toets Start ◇ niet binnen 30 seconden ge-start, dan schakelt het apparaat automatisch uit.

- De ovenverlichting is ingeschakeld zodra een functie start of de ovendeur is geopend.

- Werking met de toets Stop aanhouden, doorgaan met de toets Start. Het apparaat door het herhaald indrukken van de toets Stop uitschakelen.

Oven inschakelen

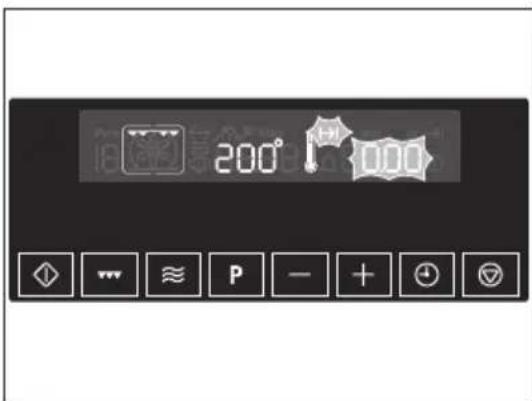

1. Toets GRILL indrukken. De ovenfunctie GRILL verschijnt. In de temperatuurindicatie verschijnt een voorstel voor de temperatuur.

200° 1205

1. Toets Start indrukken om de ovenfunctie GRILL te starten.

200° 1205

Oventemperatuur wijzigen

Met de toets of de— temperatuur naar beneden of naar boven wijzigen.

De instelling verloopt in stappen van 5°C.

175° 1205

Symbol thermometer

• Het langzaam oplopende symbool thermometer ⚠ geeft aan in hoe-verre de oven al is opgewarmd.
• Wanneer de gekozen temperatuur is bereikt, klinkt er een zoemer.

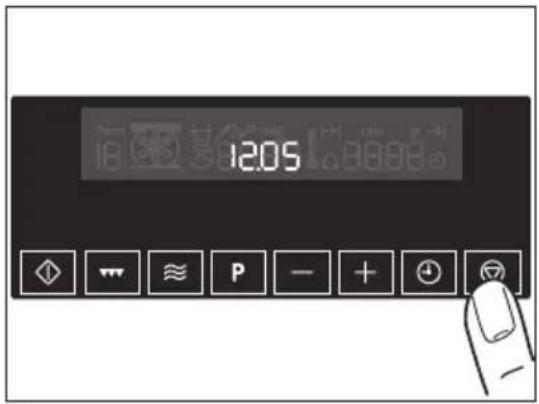

Oven uitschakelen

Voor het uitschakelen van de oven, de toets Stop herhaald indrukken, tot de dagtijd en evt. restwarmte worden aangegeven.

12:05

i Koelventilator

Zodra de oven in gebruik wordt genomen wordt de ventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Nadat de oven is uitgeschakeld blijft de ventilator nog verder lopen om het apparaat af te koelen en wordt dan automatisch uitgeschakeld.

Ovenfuncties

Voor de oven zijn de volgende functies beschikbaar:

GRILL

Voor het grilleren van platte levensmiddelen, die in het midden van het rooster worden gelegd, bijv. steaks, schnitzels, vis of om te roosteren.

MAGNETRON ≈

Tijdens de werking van de magnetron wordt de warmte direct in het voedingsmiddel opgebouwd. Voor het verwarmen van kant-en-klaarge-rechten en dranken, voor het ontdooien van vlees of fruit evenals voor het garen van groenten en vis.

COMBIFUNCTIE

Aan de wijze van verwarming van de ovenfunctie(s) kan de functie MAGNETRON ≈ worden toegevoegd. De gerechten worden in de kortst mogelijke tijd gegaard en tegelijkertijd gebruik.

MAGNETRON ≈ SNELSTART

Het snel starten van het magnetronvermogen bij een uitgeschakeld apparaat, door het indrukken van de toets Start.

Inschakelduur van 30 seconden tot 7 minuten. Elke druk op de toets voegt 30 sec. aan de aangegeven bedrijfstijd toe.

Magnetron

1. Schakel het apparaat zo nodig uit met de toets Stop.

2. Door het herhaald indrukken van de toets Magnetron het gewenste vermogen instellen.

3. De instelmogelijkheid volgt in stappen van 100 tussen 1000 Watt tot 100 Watt.

4. Door het herhaald indrukken van de toets Magnetron begint de indicatie van het vermogen weer bij 1000 Watt.

5. Met de toets of, de gewens- te duur instellen. Het symbool voor Duur knippert.

Watt → min 800 000

Watt min 800 145

- De gaartijden kunnen als volgt worden ingesteld:

-Van 0 tot 2 min. in 5 sec.-stappen, -van 2 tot 5 min. in 10-sec.-stappen, -van 5 tot 10 min. in 20-sec.-stappen, -van 10 tot 20 min. in 30-sec.-stappen, -vanaf 20 min. in 1-min.-stappen.

- De maximaal instelbare bedrijfsduur bedraagt:

-bij 700 Watt tot 1000 Watt 0 tot 7 min. 40 sec., -bij 100 Watt tot 600 Watt 0 tot 59 min.

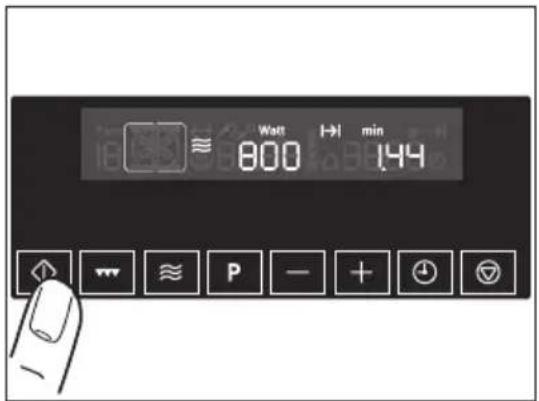

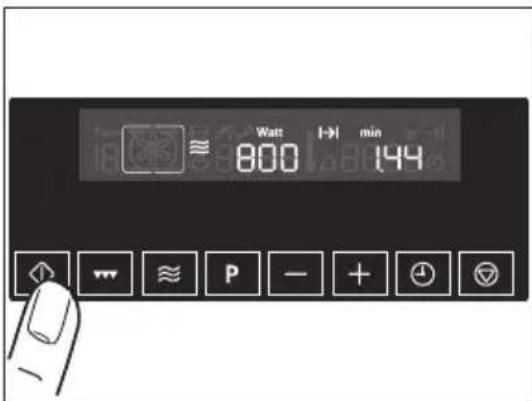

1. Met het indrukken van de toets Start begint de ingestelde tijd af te lopen. Het symbool voor Duur brandt.

- Als de tijd afloopt, kan het vermogen met de toets Magnetron ≈ worden veranderd.

- Als de tijd afloopt, kan de duur met de toets worden verhoogd of met de toets worden verlaagd.

1. Na het verstrijken van de tijd klinkt er een zoemer gedurende 2 minuten. De magnetron wordt uitgeschakeld. Het symbool voor Duur knippert en de indicatie van de dagtijd verschijnt.

2. Door op een willekeurige toets te drukken kan het proces worden verkort.

Watt → min ≈ 800 144

Watt 800 000

Combifunctie

1. Schakel het apparaat zonodig uit met de toets Stop.
2. Toets GRILL indrukken. De oven-functie GRILL verschijnt.
3. Met de toets of degewenste temperatuur instellen.

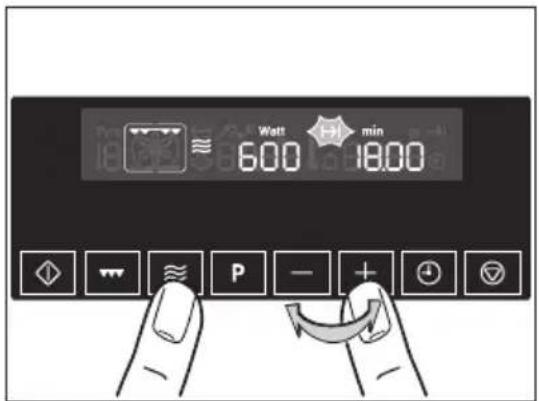

1. Door het herhaald indrukken van de toets Magnetron het gewenste magnetronvermogen instellen (max. 600 Watt).
2. Met de toets of de-gewenste duur instellen. Het symbool voor Duur knippert.

Watt min 600 1800

- De gaartijden kunnen als volgt worden ingesteld:

-van 0 tot 2 min. in 5-sec.-stappen, -van 2 tot 5 min. in 10-sec.-stappen, -van 5 tot 10 min. in 20-sec.-stappen, -van 10 tot 20 min. in 30-sec.-stappen, -vanaf 20 min. in 1-min.-stappen.

De maximaal instelbare bedrijfsduur bedraagt 59 min.

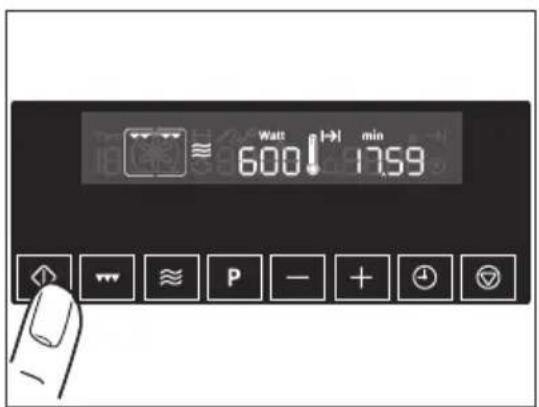

1. Met indrukken van de toets Start begint de ingestelde tijd af te lopen. Oven en magnetron zijn in werking. Het symbool voor Duur brandt.

2. Als de tijd afloopt, kan het vermogen met de toets Magnetron ≈ worden veranderd.

3. Als de tijd afloopt, kan de duur met de toets worden verhoogd met de toets worden verlaagd.

Watt 1→1 min 600 1759

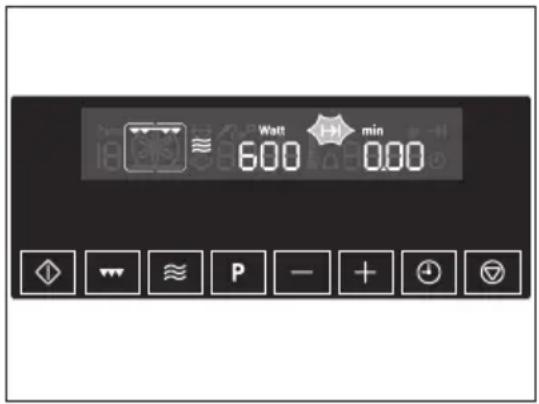

1. Na het verstrijken van de tijd klinkt er een zoemer gedurende
   2 minuten. Het apparaat wordt uitgeschakeld. Het symbool voor
   Duur knippert en de indicatie van de dagtijd verschijnt.
   Zoemer uitschakelen:
   Door op een willekeurige toets te drukken.

Watt min 600 0.00

Magnetron Snelstart

1. Schakel het apparaat zo nodig uit met de toets Stop

2. Toets Start 20 vaak indrukken, tot de gewenste werkingsduur verschijnt. Het apparaat schakelt automatisch met het maximale magnetronvermogen in.

- Elke druk op de toets voegt 30 sec. aan de aangegeven duur toe. Maximaal 7 min. bij een maximaal magnetronvermogen.

- Als de tijd afloopt, kan de duur met de toets en worden verhoogd of met de toets -worden verlaagd.

Welt → min ≈ 1000 030

- Door het herhaald indrukken van de toets Magnetron kan het magnetronvermogen worden gewijzigd.

- Door het een keer indrukken van de toets Stop kan de werking worden onderbroken. Doorgaan met de werking door het indrukken van de toets Start.

Door de toetstwee keer in te drukken, Stop schakelt het apparaat uit.

Na het verstrijken van de tijd klinkt er een zoemer gedurende

2 minuten. Apparaat wordt uitgeschakeld. Het symbool voor

Duur knippert en de indicatie van de dagtijd verschijnt.

Zoemer uitschakelen: druk op een willekeurige toets.

Watt min 1000 000

Opmerkingen voor het instellen van het vermogen

Het overzicht geeft aan bij welke instelling van het vermogen bepaalde processen kunnen worden doorgevoerd. De opgegeven tijden zijn richtwaarden.

Magnetron - Vermogen Geschikt voor
1000 Watt900 Watt800 Watt700 Watt	- Verwarmen van vloeistoffen- Aankoken bij het begin van een gaarproces- Garen van groenten- Garen van voedingsmiddelen- Smelten van gelatine en boter
600 Watt500 Watt	- Ontdooien en verwarmen van diepvriesgerechten- Verwarmen van diverse gerechten- Volledig garen van eenpansgerechten- Garen van gerechten met ei
400 Watt300 Watt200 Watt	- Verder garen van gerechten- Garen van kwetsbare levensmiddelen- Verwarmen van babyvoeding- Nakoken van rijst- Verwarmen van kwetsbare gerechten- Smelten van kaas
100 Watt	- Ontdooien van vlees, vis, brood- Ontdooien van kaas, room, boter- Ontdooien van fruit en taart (slagroomtaarten)- Gistdeeg laten rijzen- Licht verwarmen van koude gerechten en dranken

Extra functies

Magnetronprogramma's

Gebruik voor deze functie de genoemde programma's (zie hoofdstuk Toepassingen, tabellen en tips/programma's).

1. Het apparaat zo nodig met de toets Stop uitschakelen.
2. Door het herhaald indrukken van de toets Bak- en braadprogramma P het gewenste programma kiezen (P 1 tot P10).

- In de indicatie wordt het voorge-programmeerde gewicht "gr" aangegeven. Het symbool voor Duur knippert.

Gewicht = Duur

PS 800 P - + +

1. Door het indrukken van de toets of kan de indicatie van het gewicht van het voedingsmiddel worden aangepast, minimaal 100 g, maximaal 1500 g (P 5 tot P10 maximaal 1000 g).

- Door het invoeren van het gewicht wordt de duur van de werking van de magnetron automatisch geregeld.

- Vervolgens altijd het lagere gewicht invoeren, bijv. brood weegt 460 g: Instellen van het gewicht op 400 g.

≈ P S 400 ◇ ↕ ≈ P - + ◊ ▼

1. Met indrukken van de toets Start begint de ingestelde tijd af te lopen. Het symbool voor Duur en "min." brandt.

- Na het verstrijken van de tijd klinkt er een zoemer gedurende 2 minuten. De magnetron wordt uitgeschakeld. Het symbool voor Duur knippert.

Bij een aantal programma's wordt na afloop van de tijd een warmthoud-functie gestart. Er klinkt een signaal en in de indicatie brandt "HH".

Na afloop van de warmhoud- functie klinkt gedurende 2 minuten een signaal. De magnetron wordt uitgeschakeld. Het symbool voor Duur knippert en de indicatie van de dagtijd verschijnt.

HH 400

Zoemer uitschakelen: Druk op een willekeurige toets.

Geheugenfunctie

Met de geheugenfunctie kan eeninstelling, die vaak wordt gebruikt, worden opgeslagen.

1. Ovenfunctie, temperatuur en eventueel de klok-functies Duur en/of Einde instellen of magnetronfunctie en Duur instellen.
2. Houd de toetsen Bak- en braadprogramma gedurende ca. 2 seconden ingedrukt totdat er een zoemer klinkt. De instelling is opgeslagen.
3. Doorgaan met de toets Start of het apparaat uitschakelen met de toets Stop.

Om een andere instelling op te slaan, nogmaals de toets Bak- en braadprogramma gedurende

ca. 2 seconden indrukken. De eerder opgeslagen instelling wordt door deze instelling vervangen.

160° 105

Het starten van de geheugenfunctie

1. Schakel het apparaat zo nodig uit met de toets Stop.
2. Met de toets Bak- en braadprogramma de opgeslagen instelling oproepen.
3. Toets Start indrukken.

P 160° 105 ◇ ◆ ≈ P - + ⓣ

Klokfuncties

Tijdindicaties Klokfuncties Dagtijd Duur/Einde/Bedrijfstijd P Watt min gr 88.88 88.88 Klokfuncties Insteltoetsen

Kookwekker

Voor het instellen van de kookwekker. Na afloop klinkt een signaal. Deze functie heeft geen invloed op de werking van de magnetron en oven.

Duur magnetron min.

Voor het instellen hoe lang de magnetron in werking dient te zijn.

Duur

Om in te stellen hoe lang de oven ingeschakeld moet zijn.

Einde →

Om in te stellen wanneer de oven weer moet worden uitgeschakeld.

Dagtijd

Met deze functie kunt u de dagtijd instellen, veranderen of opvragen (zie ook het hoofdstuk „Voor het in gebruik nemen“).

i Algemene aanwijzingen

• Na het kiezen van een klokfunctie knippert het bijbehorende symbool ca. 5 seconden. Gedurende deze tijd kan met de toets + of - de gewenste tijd worden ingesteld of veranderd.
• Na het instellen van de gewenste tijd knippert het symbool nogmaals gedurende ca. 5 seconden. Daarna gaat het symbool branden. De ingestelde Kookwekker begint te lopen.
• De ingestelde tijd voor Duur en Einde begint na het starten van de gekozen functie te lopen.

Kookwekker

1. Toets Klokfuncties ☺ zo vaak in-drukken, tot het symbool voor Kookwekker knippert.

min 0.00

1. Stel met de toets of de ge- wenste kookwekker in (max. 99.00 minuten).

5:00 min

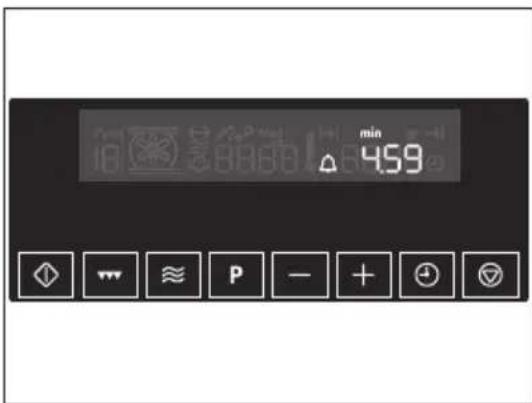

Na ca. 5 seconden geeft de indicatie de resterende tijd aan. Het symbool voor Kookwekker brandt.

min 459

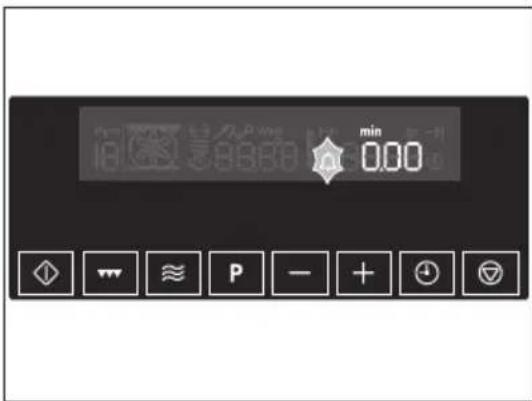

Na het verstrijken van de ingestelde tijd klinkt er gedurende 2 minuten een zoemer. "0.00" brandt en het symbool voor Kookwekker knippert.

min 0.00

Zoemer uitschakelen: Druk op een willekeurige toets.

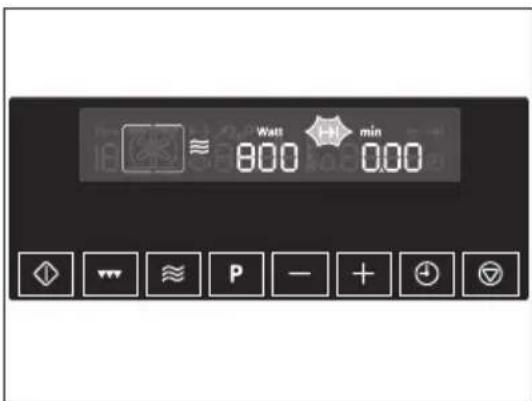

Duur magnetron min.

1. Magnetronfunctie kiezen en door het herhaald indrukken van de toets MAGNETRON ≈ het vermogen instellen.

Watt |→ min 800 0.00

1. Met de toets of de gewenste gaartijd instellen. Het symbool voor Duur knippert.

Watt min 800 145

1. Met het indrukken van de toets Start begint de ingestelde tijd af te lopen. Het symbool voor Duur brandt.

Door het herhaald indrukken van de toets Klokfuncties kan het magnetronvermogen worden opgevraagd.

Als de tijd afloopt, kan de duur met de toets en worden verhoogd of met de toets worden verlaagd.

≈ 800 min 144

Na het verstrijken van de tijd klinkt er een zoemer gedurende 2 minuten. De magnetron wordt uitgeschakeld.

"0.00" wordt aangegeven en het symbool voor Duur knippert.

Zoemer uitschakelen: Druk op een willekeurige toets.

Watt min 800 000

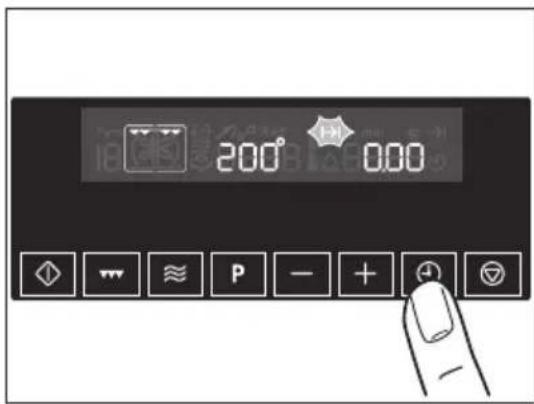

Duur

1. Ovenfunctie en met de toets of
2. de temperatuur kiezen.

3. Toets Klokfuncties ⏻ zo vaak in-drukken, tot het symbool voor Duur knippert.

4. Met de toets of de-gewenste gaartijd instellen.

200° 0.00

200° 030

1. Met het indrukken van de toets Start begint de ingestelde tijd af te lopen. Het symbool voor Duur brandt.

Door het herhaald indrukken van de toets Klokfuncties kan de actuele dagtijd worden opgevraagd.

200° ! 0.29

Na het verstrijken van de tijd klinkt er een zoemer gedurende 2 minuten. De oven wordt uitgeschakeld.

"0.00" wordt aangegeven en het symbool voor Duur knippert.

Zoemer uitschakelen: Druk op een willekeurige toets.

200° 1000 Power ≈ P - + ⏻

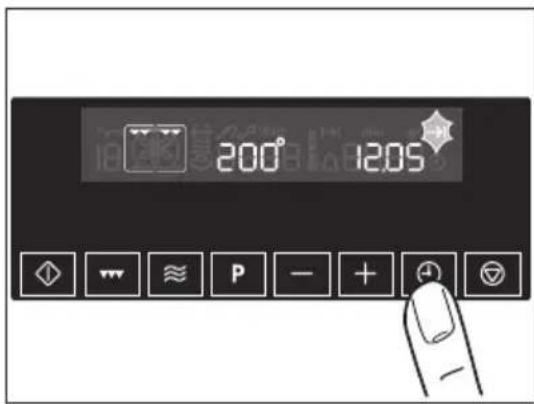

Einde →

1. Ovenfunctie en met de toets of
2. de temperatuur kiezen.
3. Toets Klokfuncties ⏻ zo vaak in-drukken, tot het symbool voor Einde knippert.
4. Met de toets of de gewenste uitschakeltijd instellen.

200° 1205

200° 1235°

De symbolen voor Einde en Duur branden.

De oven wordt automatisch ingeschakeld.

Door het herhaald indrukken van de toets Klokfuncties kan de actuele dagtijd worden opgevraagd.

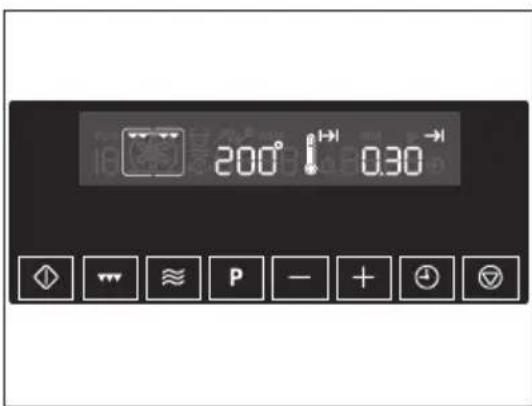

200° 1 030

Na het verstrijken van de tijd klinkt er een zoemer gedurende 2 minuten. De ovenwordt uitgeschakeld.

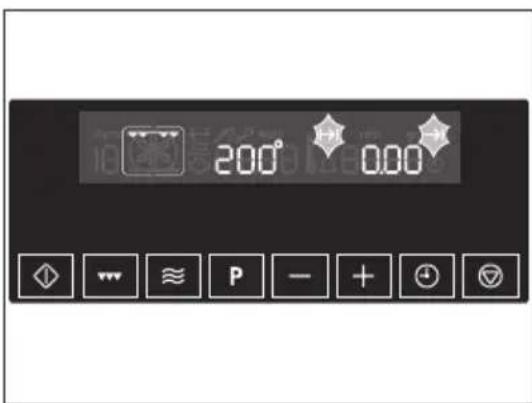

"0.00" wordt aangegeven en de symbolen voor Einde en Duur knipperen.

Zoemer uitschakelen: Druk op een willekeurige toets.

200° 0.00

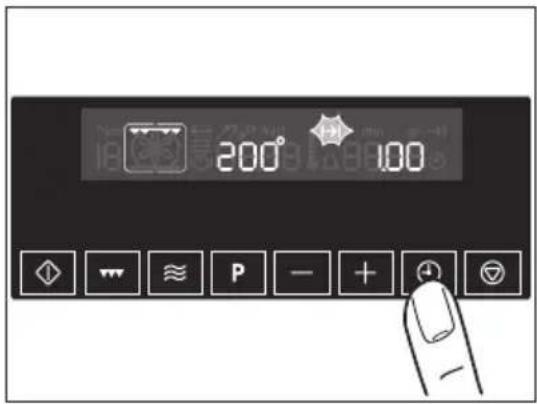

Duur en Einde gecombineerd

Duur en Einde kunnen gelijktijdig worden gebruikt wanneer de oven op een later tijdstipautomatisch moet worden in- en uitgeschakeld.

1. Ovenfunctie en temperatuur kiezen.
2. Met de functie Duur kunt u de benodigde gaartijd voor het gerecht instellen, bijvoorbeeld 1 uur.

1. Met de functie Einde het tijdstip instellen, waarop het gerecht klaar moet zijn, bijvoorbeeld: 14.05 uur.

200° 1405

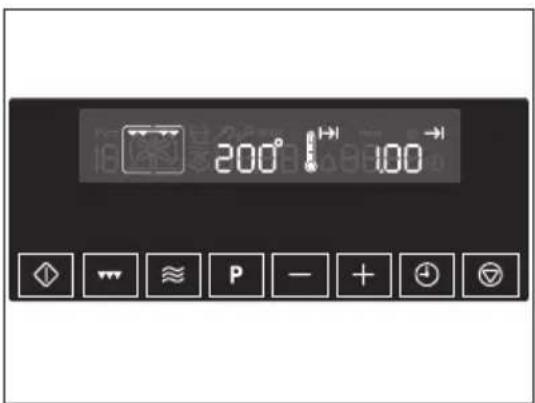

De symbolen voor Duur en Einde branden.

De oven wordt automatisch ingeschakeld op het berekende tijdstip, bijvoorbeeld: 13:05 uur.

Na het verstrijken van de ingestelde duur klinkt er gedurende 2 minuten een zoemer en wordt de oven auto- matisch uitgeschakeld, bijvoorbeeld: 14:05 uur.

200° 100

Overige functies

Indicatie-uitschakeling

U kunt energie besparen door de indicatie uit te schakelen.

Indicatie uitschakelen

1. Schakel het apparaat zo nodig met de toets Stop uit. Er mag geen restwarmte worden aangegeven.
2. Druk net zo lang tegelijk op de toetsen Klokfuncties en totdat de indicatie donker wordt

De indicatie wordt automatisch ingeschakeld wanneer het apparaat weer in gebruik wordt genomen. Wanneer u het apparaat weer uit-schakelt, gaat de indicatie weer uit. Wanneer u wilt dat de dagtijd weer blijvend wordt aangegeven, moet u de indicatie weer inschakelen.

Indicatie inschakelen

1. Schakel het apparaat zo nodig met de toets Stop uit.
2. Houd de toetsen Klokfuncties en tegelijk ingedrukt, totdat de indicatie weer verschijnt.

Kinderbeveiliging

Zodra de kinderbeveiliging is ingeschakeld, kan het apparaat niet meer worden gebruikt.

Kinderbeveiliging inschakelen

1. Schakel het apparaat zo nodig uit met de Stop toets. Er mag geen ovenfunctie zijn ge- kozen.
2. Houd de toetsen en tegelijk ingedrukt, totdat in de indicatie SAFE verschijnt.

De kinderbeveiliging is nu ingeschakeld.

SAFE

Kinderbeveiliging uitschakelen

1. Het apparaat zo nodig met de toets Stop uitschakelen.
2. Houd de toetsen programma's bakken en braden en tegelijk ingedrukt totdat in de indicatie SAFE dooft.

De kinderbeveiliging is nu uitgeschakeld en de oven weer klaar voor gebruik.

Toets-zoemer

Toets-zoemer uitschakelen

1. Schakel het apparaat zo nodig met de toets Stop oit.
2. Houd de toetsen en tegelijk ingedrukt, totdat een zoemer klinkt (ca. 2 seconden).

De toets-zoemer is nu uitgeschakeld.

Toets-zoemer inschakelen

Houd de toetsen en tegelijk ingedrukt, totdat een zoemer klinkt (ca. 2 seconden).

De toets-zoemer is nu weer ingeschakeld.

Veiligheidsuitschakeling van de oven

Wanneer de oven na een bepaalde tijd niet wordt uitgeschakeld of wanneer de temperatuur niet wordt veranderd, dan wordt de oven automatisch uitgeschakeld.

In de temperatuurindicatie knippert de temperatuur die als laatste is ingesteld en er klinkt een zoemer.

De oven wordt uitgeschakeld bij een oventemperatuur van:

30 - 120°C na 12,5 uur

120 - 200°C na 8,5 uur

200 - 250°C na 5,5 uur

Ingebruikname na veiligheidsuitschakeling

Schakel de oven helemaal uit.

Daarna kunt u de oven weer in gebruik nemen.

Toepassingen, tabellen en tips

Magnetron

Opmerkingen t.a.v. de werking

Algemeen

• Laat de gerechten na het uitschakelen van het apparaat een aantal minuten staan (zie magnetrontabel: - tijd).
• Verpakkingen van aluminiumfolie, metalen houders, enz. vóór het bereiden van het gerecht verwijderen

Garen

-Indien mogelijk afgedekt garen, met voor de magnetron geschikt materiaal. De gerechten alleen niet afgedekt garen als de korst moet blijven bestaan.
—Gekoelde of bevroren gerechten hebben een langere gaartijd nodig.
–Gerechten met saus moeten van tijd tot tijd omgeroerd worden.
—Groenten met een vaste structuur, zoals wortelen, erwten of bloemkool, met water garen.
-Keer grote stukken na ongeveer de helft van de gaartijd om.
—Groenten indien mogelijk in stukken van gelijke grootte snijden.
–Vlakke, brede houders of schalen gebruiken.

Ontdooien van vlees, gevogelte, vis

-De bevroren, uitgepakte voedingsmiddelen op een omgedraaid, klein bord met een houder daaronder of op een ontdooirooster of kunststofzeef plaatsen, opdat de ontdooivloeistof kan uitlopen.
-Nadat de ontdooitijd van het voedingsmiddel voor de helft is verlopen, het product omkeren, indien mogelijk in stukken delen, ont-dooide stukken verwijderen.

Ontdooien van boter, stukjes taart, kwark

–Niet volledig in het apparaat, maar bij kamertemperatuur laten ontdooien. Daardoor wordt het resultaat gelijkmatiger. Mogelijke metaal- of aluminiumverpakkingen of –delen vóór het ontdooien volledig verwijderen.

Ontdooien van fruit, groenten

• Fruit en groenten, dat onbewerkt verder moet worden bewerkt, niet geheel in het apparaat maar op kamertemperatuur ontdooien.
  -Fruit en groenten dat moet worden gekookt, kan niet direct met een hoger magnetronvermogen worden gegaard, zonder eerst ontdooid te zijn.

Kant-en-klaargerechten

-Kant-en-klaargerechten in metalen verpakkingen of kunststofschalen met metalen deksel mogen alleen in de magnetron worden ontdooid of verwarmd, als uitdrukkelijk wordt gesteld dat het geschikt is voor de magnetron.

—Let a.u.b. op de informatie die door de fabrikant op de verpakking werd aangebracht (bijv. metalen deksel verwijderen en kunststoffolie inprikken).

Geschikt servies en materiaal

Servies/material	MAGNETRON ≈			OvenGRILL ∅nt-
	dooien	Ver-warmen	Garen
Vuurvast glas en porselein (zonder metaalbestanddelen, bijv. Pyrex, Jenaer Glas)	X X X X
Niet vuurvast glas en porselein 1)	X -- -- --
Glas- en vitrokeramiek uit vuur-/vorstvast materiaal (bijv. Arcoflam)	X X X X
Keramiek 2), aardewerk 2)	X X X --
Hittebestendig kunststof tot 200°C 3)	X X X --
Karton, papier X -- -- --
Vershoudfolie X -- -- --
Braadfolie met voor de magnetron geschikte sluiting 3)	X X X --
Braadservies van metaal, bijv. email, gegoten	-- -- -- X
Bakvormen, zwart gelakt of voorzien van coating met siliconen 3)	-- -- -- X
Grillrooster, bakplaat -- -- -- X
Bruiningsservies, bijv. Crostino- of Crunch-plaat	-- X X --
Kant-en-klaargerechten in verpakkingen 3)	XX X X X

1) zonder zilver-, goud-, platina- of metalen delen/decoraties

2) zonder kwarts- of metalen delen, geen metaalbevattend glazuur

3) Volg a.u.b. de door de fabrikant aangegeven maximale temperaturen op!

X Geschikt -- Niet geschikt

Wat nog aandacht behoeft...

• Voedingsmiddelen hebben een verschillende vorm en aard. Zij worden in verschillende hoeveelheden bereid. Daarom zijn ook de noodzakelijke tijden en vermogens voor het ontdooien, verwarmen of garen onderling afwijkend. Als algemene richtlijn geldt: Dubbele hoeveelheid = bijna dubbele tijd
• Bij het verwarmen met de magnetron ontstaat de warmte in het voedingsmiddel zelf. Daarom kunnen niet alle plaatsen tegelijkertijd worden verwarmd. Als gevolg hiervan moeten met name grote hoeveelheden die verwarmd moeten worden, geroerd, of omgedraaid worden.
• In de tabel is de duur/tijd aangegeven. Laat het voedingsmiddel in het apparaat of buiten het apparaat staan, zodat de warmte nog gelijkmatiger kan worden verdeeld.
• Met rijst bereikt u betere resultaten als u vlakke, brede schalen gebruikt

Magnetron - kooktabel

Ontdooien

Gerecht	MAGNETRON ≈
	Hoeveel-heid g	Vermogen - Watt	Duur - min.	Tijd - min.	Opmerking
Vlees
Groot stuk vlees	500	200	10-12	10-15	Tussendoor ke-ren
Steaks 200 200 3-5	5-10				Tussendoor draaien, ontdooide de-len uitnemen
Gehakt, gemengd	500 200 10-15	10-15
Goelash 500 200 10-15	10-15
Gevogelte
Kip	1000	200	25-30	10-20	Tussendoor draaien, ontdooide de-len met alumi-nium folie afdekken
Kippenborst	100-200	200	3-5	10-15
Kippenpootjes	100-200	200	3-5	10-15
Eend	2000	200	45-60	20-30
Vis
Groot stuk vis	500	100	10-15	15-20	Tussendoor ke-ren
Visfilet	500	100	10-12	15-20
Worst
Worst in plakjes	100	100	2-4	20-40	Tussendoor ke-ren
Zuivelproducten
Kwark	250	100	10-15	25-30	Aluminium de-len verwijde-ren, na de helft van de tijd ke-ren
Boter 250 100 3-5 15-20
Kaas	250	100	3-5	30-60
Slagroom, room	200	100	7-12	20-30	Aluminium deksel verwij-deren, tussen-door omkeren
Taart/gebak
Gistdeeg	1 stuk	100	2-3	15-20	Bord tussen-door omkeren
Kaastaart	1stuk	100	2-4	15-20
Taart (Slag-roomtaart)	1stuk	100	1-2	15-20
Taart zonder slag-room bijvoorbeeld:	1stuk	100	2-4	15-20	Bord tussen-door omkeren
Vruchtentaart	1stuk	100	1-2	15-20
Brood	1 kg	100	15-20	10-15	Tussendoor ke-ren
Boterhammen	0,5 kg	100	8-12	10-15
Broodjes	4 stuks	100	5-8	5-10
Fruit
Aardbeien	300	100	8-12	10-15	Afgedekt ontdooien, tussendoor omkeren
Pruimen, kersen, frambozen, blauw-bessen, abrikozen	250 100	8-10 10-15
Smelten
Chocolade / couverture	150 600	2-3	---		Tussendoor omroeren
Boter	100	200	2-4	---
Verwarmen
Babyvoeding in glas	200 300	2-3 --- Tussendoor			omroeren Temperatuur controleren!
Babymelk (fles 180 ml)	200 1000	0:20-0:40		--- Lepel in de fles plaatsen, omroeren, temperatuur controleren!
Kant-en-klaarge-recht	400-500	600	4-6	5	Indien aanwezig, aluminium deksel verwijderen, tussen-door omkeren
Kant-en-klaarge-recht, diepvries	400-500	400 14-20 5
Melk 1 k o p j e	ca. 200 ml	1000 1:15-1:45		---	Lepel in verpakking plaatsen
Water 1 k o p j e	ca. 200 ml	1000 1:30-2		---
Saus	200 ml	600	1-2	---	Tussendoor omroeren
Soep	300 ml	600	2-4	---

Garen

Gerecht	MAGNETRON ≈
	Hoeveel-heid g	Vermogen-Watt	Duur - min.	Tijd - min.	Opmerking
Groot stuk vis	500	500	8-10	---	Afgedekt garen, tussendoor de verpakking een aantal maal om- keren
Visfilet 500 500	6-8 ---
Groente, korte gaartijd, vers 1)	500 600	12-16 ---			Ca. 50 ml water toevoegen, afge- dekt garen, tussendoor om- roeren
Groente, korte gaartijd, diep- vries 1)	500 600	14-18 ---
Groente, lange gaartijd, vers 1)	500 600	14-20 ---
Groente, lange gaartijd, diep- vries 1)	500 600	18-24 ---
Zoute aardap- pelen	800 g + 600 ml	1000 5-7	300 W /	15-20	Afgedekt garen, tussendoor om- roeren
Rijst 300 g +	600 ml	1000 4-6	---

1) Alle groenten afgedekt garen.
De aangegeven tijd geeft de richtwaarde weer en zijn afhankelijk van het soort en de kwaliteit van het voedingsmiddel.

Tabel combifunctie
Bakovenfuncties: GRILL 📋 + MAGNETRON 🌐

Gerecht	Bak-/en braad-gerei	Bak-oven-functie	Temp. in °C	MAGNE-TRONWatt	Vul-niveau	tijd in min.	Opmer-king
2 Gevogelte halveren 2 x 600 g			220 300 2 40				Na 20 min. om-draaien 5 min. berei-dingstijd
Gegrati-neerde aardappe-len 1000 g	Vuurvast glas servies op rooster		200 300 2 40				10 min. bereiding stijd
Gebraden-varkensvle es 1100 g			200 300 1 70				tussen-door 1x om-draaien 10 min. bereiding stijd
Appeltaart (CH)	Crunchplaat opglazen bodemplaat met deeg max. 5 min. /1000 W voorver-warmen, 1 x draaien		220 400 --- 25				tussen-doordraaien
Gerecht	Bak-/en braad-gerei	Bak- oven- functie	Temp. in °C	MAGNE- TRON ≈ Watt	Vul- niveau	tijd in min.	Opmer- king
Kwark- taart diep- gevroren, 2 x 70 g	Crunchplaat op glazen bodem- plaat, max. 4 min. / 700 W voorver- warmen, 1 x draaien	☐ + ≈	230 200 --- 25				tussen- door draaien
Toast- brood met ham en kaas diep- gevroren, 2 x 100 g			230 200 --- 20				tussen- door draaien, na 15 min. om- draaien
Hamburger diep- gevroren, 2 x 90 g			250 300 --- 20				tussen- door draaien, na 12 min. om- draaien
Pizza diep- gevroren ∅ 26cm 320 g			250 200 --- 15				tussen- door draaien

De aangegeven kooktijden en temperaturen zijn richtwaarden en afhankelijk van het soortlevensmiddel. en de kwaliteit

Tips voor de magnetron

Resultaat Oplossing
Voor de bereide hoeveelheden treft u geen opgaven aan.	Oriënteert u zich op soortgelijke voedingsmiddelen. Verleng of verkort de gaartijden op basis van de volgende regel: Dubbele hoeveelheid = bijna dubbele tijd Halve hoeveelheid = halve tijd
Het gerecht is te droog geworden. Kortere gaartijd instellen of lager magnetronvermogen kiezen.
Het gerecht is na afloop van de tijd nog niet ontdooit, heet of gaar.	Langere gaartijd instellen of hoger magnetronvermogen kiezen. Let hierbij op dat hogere gerechten een langere tijd nodig hebben.
Na afloop van de gaartijd is het ge-recht aan de rand oververhit, in het midden echter nog niet gaar.	Kies een volgende keer een lager vermogen en een langere tijd. Vloeibare gerechten, bijv. soep, tussendoor omroeren.

Keurgerechten volgens IEC 60705

(Magnetron - vermogen 1000 Watt)

De kwaliteit en functie van magnetrons worden door keuringsdiensten aan de hand van speciale gerechten gecontroleerd.

Gerecht	Vermogen - Watt	Gebruiks- niveau	Duur - min.	Tijd in min.	Opmerking
Custard (12.3.1)	300 Glazen schaal		30-40 120 Vorm na de helft van de tijd een keer draaien
Biscuitdeeg (12.3.2)	600 Glazen schaal		8-10 5		---
Gehakt bra- den (12.3.3)	500 Glazen schaal		20-22 5	Afdekken, vorm na de helft van de tijd een keer draaien
Gehakt ont- dooien (13.3.)	100 Glazen schaal		15-20 5	Tussendoor draaien, ontdooide delen uitne- men
Frambozen ontdooien (B.2.1)	100 Glazen schaal		11-13	5	Afdekken

Grill

Ovenfunctie: GRILL met maximale temperatuur-instelling

Let op: bij het grilleren moet de ovendeur altijd gesloten zijn.

• Voor het grilleren moeten zowel het rooster als de braadslede worden gebruikt.
• De grilltijden zijn richtwaarden.
  -Grilleren is bijzonder geschikt voor platte stukken vlees en vis.

Grilltabel

Gerecht Inzetniveau Tijd		1e zijde 2e zijde
Frikadellen 3 8-10 Min. 6-8 Min.
Varkenshaas 2 10-12 Min. 6-10 Min.
Braadworst 3 8-10 Min. 6-8 Min.
Runderhaas, kalfsfilet	3	6-7 Min.	5-6 Min.
Runderfilet, rosbief (ca. 1 kg)	2	10-12 Min.	10-12 Min.
Geroosterd brood 1)	3 4-6 Min.	3-5 Min.
Snacks op toast	2	8-10 Min.	---

1) Grillrooster zonder braadslede gebruiken

Programma's

Het apparaat beschikt over 10 geprogrammeerde functies, die via de toets Bak- en braadprogramma na elkaar kunnen worden gekozen. Zie voor de instellingen het hoofdstuk Extra functies: Magnetronprogramma's.

Pro-gramma	Functie	Recept		Gewicht			Tijd-afhankelijke voorin-stelling	Warm-houd-functie "HH"
				Voorin-stel-ling	min. max.
P1	Ont-dooien 1)	Gevogelte 10		100 g 1500 g			19 min. 40 sec.	Nee
P2		Vlees		800 g	100 g	1500 g	17 min. 36 sec.	Nee
P3 Vis	1000 g	100 g 1500 g					15 min. 20 sec.	Nee
P4		Brood		500 g	100 g	1500 g	6 min.	Nee
P5		Bevr. groente klein + 50 ml water		800 g	100 g	1000 g	15 min. 44 sec.	Ja
P6	Koken 1)	Bevr. groente groot + 50 ml water		800 g	100 g	1000 g	22 min. 56 sec.	Ja
P7		Verse groente, klein + 50 ml water		800 g	100 g	1000 g	24 min.	Nee
P8		Verse groente, groot + 50 ml water		800 g	100 g	1000 g	26 min. 40 sec.	Nee
P9		Aardappe-len + 100 ml water		600 g	100 g	1000 g	17 min. 12 sec.	Nee
P10 Vis 1000 g		100 g					21 min. 40 sec.	Ja

1) Bij de functies Ontdooien en Koken, de voedingsmiddelen meerdere keren draaien

Reiniging en onderhoud

Waarschuwing: voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld.

Waarschuwing: uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken.

Let op: gebruik geen schuurmiddelen, agressieve schoonmaakmiddelen of schurende voorwerpen.

Buitenzijde van het apparaat

• Neem de voorzijde van het apparaat af met een zachte doek en een warm sopje.
• Gebruik bij metalen oppervlakken de hiervoor in de handel verkrijgbare onderhoudsmiddelen.

Binnenkant oven

Reinig het apparaat na elk gebruik. Op deze manier brandt het vuil namelijk niet aan en kunt u vuil het makkelijkst verwijderen.

1. Bij het openen van de ovendeur schakelt automatisch de ovenverlichting in.
2. Maak de oven na elk gebruik schoon met een sopje en droog de oven na.

Hardnekkig vuil kan worden verwijderd met een speciale ovenreiniger.

Let op: neem bij gebruik van ovenspray altijd de aanwijzingen van de fabrikant in acht!

Accessoires

Alle inschuifdelen (rooster, inschuifroosters enz.) elke keer na het gebruik afwassen en goed afdrogen. Kort laten inweken zorgt voor makkelijker schoonmaken.

Niveaurails

Voor het schoonmaken van de zijwanden kunnen de niveaurails links en rechts in de oven worden verwijderd.

Niveaurails uitnemen

Voor het uitnemen, de rails optillen en vervolgens uit de bovenste ophan- gingen nemen.

Inschuifrails plaatsen

Voor het inbouwen, de rails weer in de bovenste ophangingen hangen.

Waarschuwing: Kans op kortsluiting! Voor het vervangen van de ovenlamp:

• oven uitschakelen!
• zekeringen in de huisinstallatie uitdraaien resp. uitschakelen.

Om de ovenlamp en het afdekglas te beschermen een doekje op de bodem van de oven leggen.

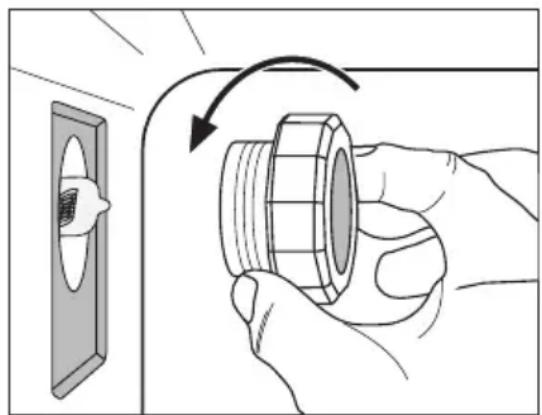

Ovenlamp aan de zijkant vervangen/ glas reinigen

1. Linker inschuifrooster losnemen.
2. Afdekglas linksom draaien, losne- men en schoonmaken.
3. Indien nodig: ovenverlichting 20 watt, 12 V, 300°C hittebestendig, vervangen.

Halogeenverlichting altijd met een doek aanpakken, om te voorkomen dat vetresten inbranden.

1. Afdekglas weer aanbrengen.
2. Inschuifrooster inzetten.

Wat is er aan de hand als ...

Storing Mogelijke oorzaak Oplossing
De oven wordt niet warm	De oven is niet ingeschakeld Oven inschakelen
	De dagtijd is niet ingesteld Dagtijd instellen
	De noodzakelijke instellingen zijn niet uitgevoerd	Instellingen controleren
	De veiligheidsuitschakeling heeft de oven uitgeschakeld	Zie veiligheidsuitschakeling
	De kinderbeveiliging is nu in-geschakeld	Kinderbeveiliging uit-schakelen
	De zekering in de huisinstalla-tie (stoppenkast) is doorge-brand	Zekering controleren Als de zekeringen meerdere malen worden uitgeschakeld, neem dan contact op met een er-kend elektro-installateur
De magnetron functio-neert niet	De deur van de magnetron is niet goed gesloten	Ovendeur sluiten
	De deursluiters en-sluitoppervlakken zijn vervuild	Deursluiters en-sluitoppervlakken reinigen
	De toets Start werd niet ingedrukt	Toets Start indrukken
De ovenverlichting valt uit	De ovenlamp is kapot Ovenlampje vervangen
In de indicatie brandt "d" en de oven ver-warmd niet Geen functionerende ventilator	De testfunctie is ingeschakeld Apparaat uitschakelenHoud de toetsen tegelijk ingedrukt totdat een signaal klinkt en de indicatie "d" uit gaat

Wanneer u de storing niet kunt verhelpen met de hierboven gegeven aanwijzingen, neem dan contact op met uw vakhandel of met onze service-afdeling.

Waarschuwing! Reparaties aan het apparaat mogen alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke risico's voor de gebruiker leiden.

Bij een onjuiste bediening wordt het bezoek van de servicetechnicus ook tijdens de garantieperiode in rekening gebracht.

Aanwijzingen voor apparaten met een metalen voorzijde:

Vanwege de koele voorzijde van uw apparaat kan er zich, na het openen van de ovendeur tijdens of kort na het bakken of braden, geduren-de korte tijd condens vormen op de binnenkant van het deurvenster.

Montageaanwijzing

Let op: De montage en aansluiting van het nieuwe apparaat mogen alleen door een geautoriseerd vakman worden uitgevoerd.

Volg deze aanwijzing a.u.b. op omdat anders, bij eventuele schade, de garantie niet van toepassing zal zijn.

Veiligheidsinstructies voor de installateur

• In het elektrische deel van de installatie is een inrichting voorzien, die het mogelijk maakt om het apparaat met een contactopeningsafstand van ten minste 3 mm meerpolig van het net te scheiden.
  Daarvoor geschikt scheidingsmechanismen zijn bijv. beveiligingsschakelaar, zekeringen (schroefzekeringen kunnen uit de houder worden gedraaid), aardlekschakelaar en beveiligingen.
• De aansluiting door middel van een wandcontactdoos dient door de klant zo te worden voorzien dat de wandcontactdoos buiten de coördinatieruimte wordt aangebracht en goed toegankelijk is.
• De standveiligheid van de inbouwkast moet aan de norm DIN 68930 voldoen.
• Inbouwovens en inbouwkookplaten dienen van speciale plaatsings-systemen voorzien te worden. Om veiligheidsredenen mogen deze alleen met ander apparatuur van dezelfde fabrikant worden gecombineerd.

1 380-383 min.560 min.550 13 520 375 567 592 20 388 252

2 380-383 380 min.560 min. 550 592 20 13 375 388 388 567 592 252

3 380-383 380 380 min.550 min.560 592 13 375 567 592 20 388 388 388 252

4 H05VV-F H05RR-F min. 1,60 m alternativ

6 2x 3,5x25 13 20

Service

Controleer bij technische storingen eerst of u met behulp van de gebruiksaanwijzing (hoofdstuk „Wat te moet doen als...“) het probleem zelf kunt oplossen.

Wanneer u het probleem niet kunt oplossen, neemt u contact op met onze service-afdeling.

Om u snel te kunnen helpen, hebben wij de volgende gegevens nodig:

-Modelaanduiding
-Productnummer (PNC)
-Serienummer (S-No.)
(u vindt deze nummers op het typeplaatje)
-Soort storing
-Eventuele foutmelding die het apparaat aangeeft

Om ervoor te zorgen dat u de benodigde nummers van uw apparaat bij de hand heeft, raden wij u aan deze hier te noteren:

Modelaanduiding: ....

PNC: ....

S-No: ....

De Electrolux Groep is de grootste producent ter wereld van aangedreven apparaten voor gebruik in de keuken, reinigingswerkzaamheden en voor gebruik buitenshuis. In meer dan 150 landen over de hele wereld worden ieder jaar meer dan 55 miljoen Electrolux producten (zoals koelkasten, fornuizen, wasautomaten, stofzuigers, kettingzagen en grasmaaiers) verkocht ter waarde van circa USD 14 miljard.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

Wijzigingen voorbehouden
