| Merk | Grundig |
| Model | GV 6153 HIFI |
| Producttype | Videorecorder (VHS) |
| Gewicht | ca. 2,8 kg |
| Netspanning | 220-240 V, 50 Hz |
| Stroomverbruik opname | ca. 17 W |
| Stroomverbruik stand-by | ≤ 5 W |
| Stroomverbruik energiezuinig | ≤ 3 W |
| Televisienorm | PAL B/G, MESECAM B/G |
| Opnamemogelijkheden | 4 (direct, ShowView, timer, Megalogic) |
| Opnameprogrammering | ShowView, VPS/PDC |
| Weergavefuncties | Stilstandbeeld, beeldzoek, slow motion, dubbele snelheid |
| Geluid | HiFi stereo, surround (3D, S-3D) |
| Zoekfuncties | VISS index search, doelloop |
| Aantal Euro-AV-aansluitingen | 2 (AV1, AV2) |
| Antenne-aansluitingen | In (antenne) en uit (TV) |
| Audio-aansluitingen | L/R in (cinch) en L/R uit (cinch) |
| SAT-besturingsbus | Cinch |
| Cassetteformaat | VHS |
| Bandlengte instelbaar | E60 t/m E300 |
| Kinderslot | Ja, met pincode |
| Afstandsbediening | Infrarood, ook voor Grundig TV |
| Energiebesparing | Eco-modus (< 3 W) |
Veelgestelde vragen - GV 6153 HIFI GRUNDIG
Gebruikersvragen over GV 6153 HIFI GRUNDIG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Videorecorder in PDF-formaat gratis! Vind uw handleiding GV 6153 HIFI - GRUNDIG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GV 6153 HIFI van het merk GRUNDIG.
GEBRUIKSAANWIJZING GV 6153 HIFI GRUNDIG
Omvang van de levering
Bijzonderheden van de videorecorder
5 Installatie en veiligheid
6 In een oogopslag
De voorkant van de videorecorder
De achterkant van de videorecorder
De afstandsbediening
10 Aansluiten en voorbereiden
Batterijen in de afstandsbediening plaatsen
Antenne en televisietoestel aansluiten
Antenne, televisietoetsel en GRUNDIG VCR-SAT-module aansluiten
Antenne, televisietoestel en GRUNDIG-satellietreceiver aansluiten
Videorecorder inschakelen en uitschakelen (energiezuinige modus)
16 Instellingen
Videorecorder en televisietoestel aanpassen
Zenders instellen – automatisch (met ATS euro plus)
20 Weergave
Weergavefuncties
Extra weergavefuncties
Continuweergave
25 Zoekfuncties
Doelloop
Opnamen vinden – met het Video Index Search System (VISS)
26 Opname
Vier opnamemogelijkheden
Het Video-Programmeer-Systeem (VPS/PDC)
Direct opnemen

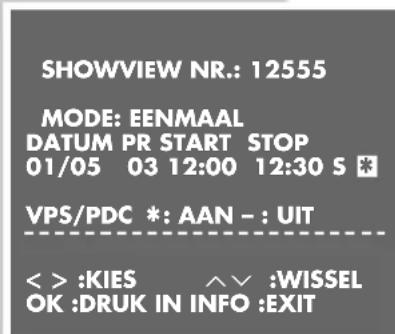

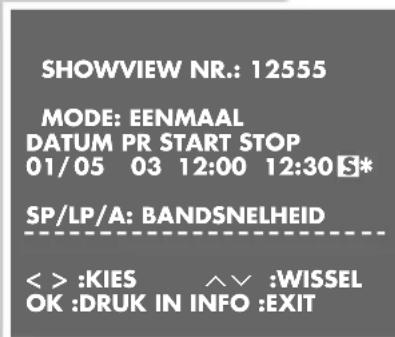

Later opnemen – door invoeren van het ShowView-nummer

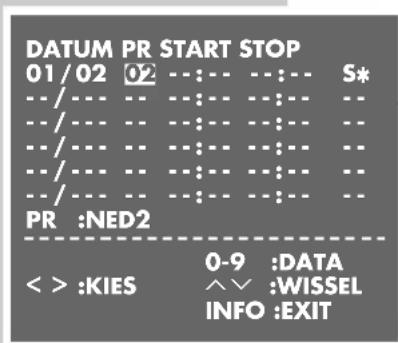

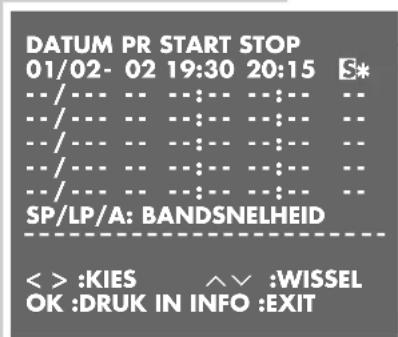

Later opnemen – door invoeren van de gegevens van het gewenste televisieprogramma

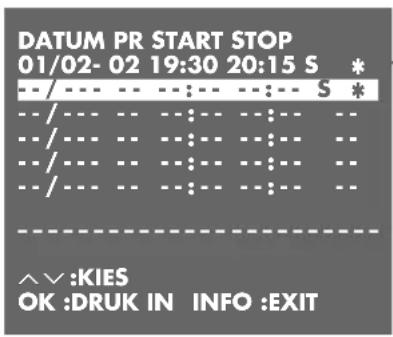

Opnamegegevens controleren, wijzigen, wissen
"Klaar voor opname" van de videorecorder onderbreken
"Klaar voor opname" van de videorecorder weer activeren
36 Kopiëren
Voorbereiden en aansluiten
Opnemen van externe apparatuur
38 Satellietontvanger
Gebruik met een satellietontvanger zonder SAT-besturingsbus Televisiezenders van de satellietontvanger opnemen Opname – gestuurd door een satellietontvanger
41 Gebruik met een decoder
Gebruik met een decoder met televisiezenders van de antenne of van de kabel PAY-TV-programma's opnemen
45 Geluidsweergave
Hifi-geluidsweergave Geluidssynchronisatie
47 Speciale instellingen
Televisiezenders sorteren, wissen en namen van zenders wijzigen Zenders opnieuw instellen Zenders "overslaan" Televisiezenders van de antenne of kabel instellen Nieuwe zenders instellen Zender van de videorecorder uit-/inschakelen Nieuwe televisiezenders van VCR-SAT module instellen
54 Tijd en datum instellen
Tijd en datum automatisch actualiseren Tijd en datum handmatig instellen
55 Bijzonderheden

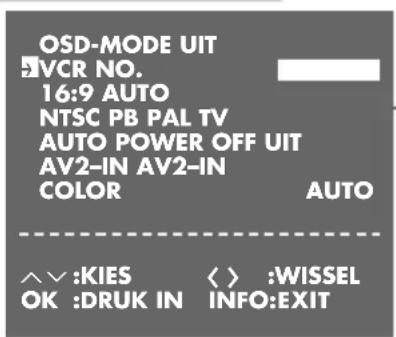

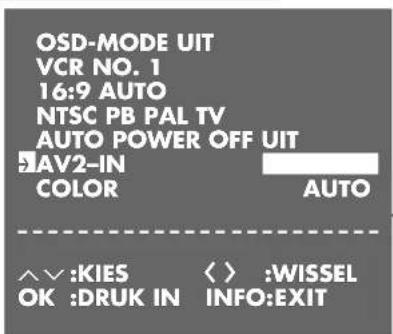

Bijzonderheden in het menu »MODE« kiezen Bijzonderheden in het menu »SERVICE« kiezen
58 Kinderslot
59 TV-toestellen op afstand bedienen
60 Informatie
Storingen zelf verhelpen Technische gegevens GRUNDIG Service

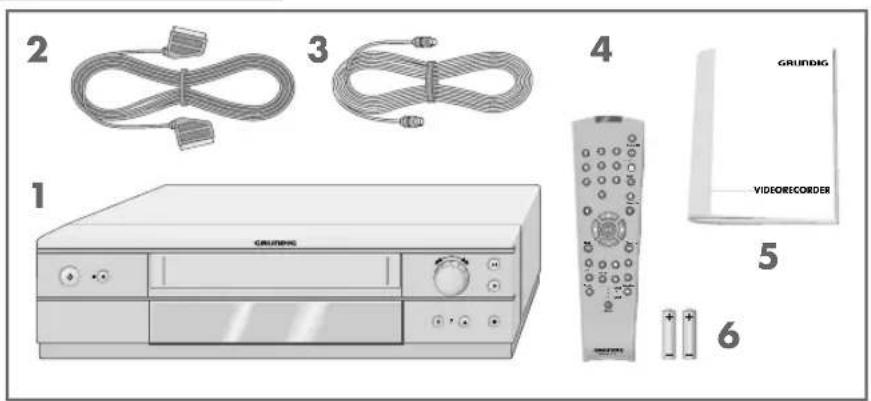

Omvang van de levering
1 Videorecorder GV 6163 HiFi
2 EURO-AV-kabel
3 Antennekabel
4 Afstandsbediening
5 Gebruiksaanwijzing
6 2 batterijen, 1,5 V-, type Micro
Bijzonderheden van de videorecorder
Vier opnamemogelijkheden
- Direct, d.w.z. u stemt de videorecorder af op de gewenste zender en start direct met opnemen.
- Op een later tijdstip - met behulp van het ShowView-nummer.
- Op een later tijdstip - door invoeren van de gegevens voor het gewenste televisieprogramma - als u de ShowView-nummers niet kent.
- Op een later tijdstip - door invoeren van de gegevens in het TIMER-menu van een Grundig televisietoestel met Megalogic-functie.
ShowView\* opname
Zeer gemakkelijke programmering van de opname. Programma uit het programmablad kiezen, cijfercode invoeren en het programma is geprogrammeerd.
GRUNDIG Megalogic
De mogelijkheden van Megalogic:
- Overname van de zenders in dezelfde volgorde als op het televisietoestel.
- Door de weergave op de videorecorder te starten, wordt de videoprogrammaplaats op het televisietoestel automatisch geselecteerd.
- De televisiezender die op dat moment op het beeldscherm te zien is, wordt na het starten van de opname direct opgenomen.
- De gegevens van een televisieprogramma kunnen in het TIMER-menu van het televisietoestel worden ingevoerd; het televisietoestel stuurt de opname door de videorecorder.
INSTALLATIE EN VEILIGHEID
Deze videorecorder is bestemd voor het ontvangen, het opne- men en het weergeven van beeld- en geluidssignalen. Elk ander gebruik is uitdrukkelijk verboden.
Als u de videorecorder heeft blootgesteld aan sterke temperatuurschommelingen, bijvoorbeeld door het toestel van een koud in een warm vertrek te brengen, dient u de videorecorder op het stroomnet aan te sluiten en ten minste twee uren zonder cassette erin te laten staan.
De videorecorder is bestemd voor gebruik in droge ruimtes. Als u het toestel toch buiten wilt gebruiken, moet u er in ieder geval voor zorgen dat het toestel beschut is tegen vocht (regen, waterdruppels). Stel de videorecorder en de cassette niet bloot aan vocht.
Zet de videorecorder op een vlakke en harde ondergrond. Leg geen voorwerpen (bijvoorbeeld kranten) op de videorecorder en geen kleedjes of iets dergelijks onder de videorecorder.
Zet de videorecorder niet vlakbij de verwarming of in de volle zon. Dit kan de koeling verstoren. Houd de videorecorder uit de buurt van magnetische velden (bijvoorbeeld luidsprekerboxen).
Steek geen vreemde voorwerpen in de cassetteschacht van de videorecorder; hierdoor zou de hoogwaardige mechaniek kunnen worden beschadigd.
Zet geen met vloeistof gevulde voorwerpen (vazen of iets dergelijks) op de videorecorder. Deze kunnen omvallen en de vloeistof kan voor gevaarlijke situaties wat betreft de elektrici- teit zorgen.
Onweer vormt een bedreiging voor alle elektrische apparatuur. Ook als de videorecorder uitgeschakeld is, kunnen door blikseminslag in het stroomnet en/of de antenneleiding beschadigingen optreden. Trek daarom altijd de net- en de antennestekker uit het stopcontact als het onweert.
Maak de videorecorder in geen geval open. Schade die is ont- staan door het ondeskundig omgaan met de installatie, valt niet onder de garantie.
IN EEN OOGOPSLAG
De voorkant van de videorecorder
Schakelt de videorecorder in standby en uit (low-power en standby).
- Beëindigt alle functies van de bandaandrijving; schuift de cassette uit.
VIDEO IN Beeldsignaalingang voor camcorder (aansluiting achter de klep).
L AUDIO IN R Geluidssignaalingang links/rechts voor camcorder (aansluitingen achter de klep).
Draaiknop naar links draaien – bij weergave: beeldzoekfunctie vooruit; Na stop: band vooruitspoelen.
Draaiknop naar rechts draaien – bij weergave: beeldzoekfunctie achteruit; Na stop: band terugspoelen.
II Pauze bij opname, stilstandbeeld bij weergave.
Start de weergave.
P Kiest een lagere zender.
P ⚠Kiest een hogere zender.
- Start de opname.
De achterkant van de videorecorder
Antenne-aansluiting
(van de huisantenne).
TV Antenne-aansluiting
(naar het televisietoestel).
AV2 (DEC./EXT.) Euro/AV-aansluiting
(naar een extern apparaat).
AV1 (EURO AV) Euro/AV-aansluiting
(naar het televisietoestel).
OUT/SORTIE Geluidssignaaluitgang naar de hifi-
R/D AUDIO L/G installatie.
SAT-besturingsbus voor Grundig
VCR-SAT module en satellietontvanger.
Netkabel naar het stopcontact.
IN EEN OOGOPSLAG

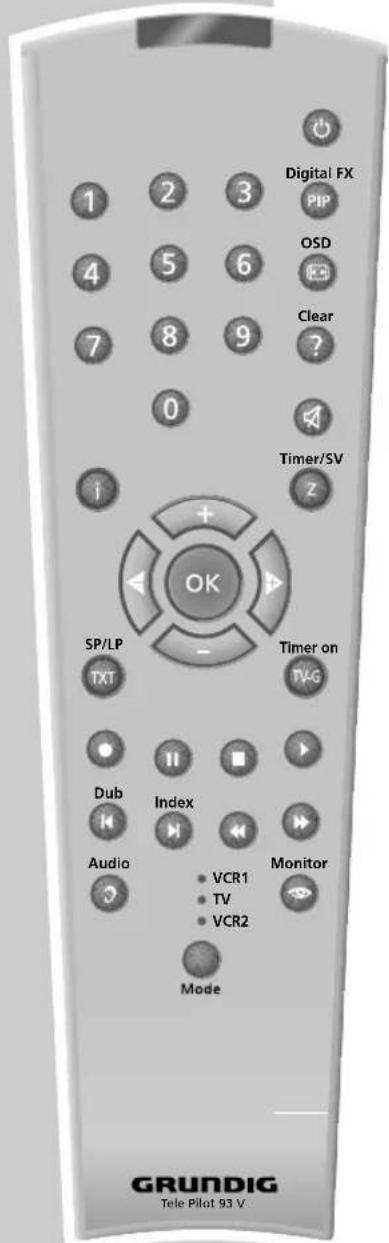

De afstandsbediening
Hier vindt u de belangrijkste functies van de afstandsbediening. Hoe u de toetsen moet bedienen, is beschreven in het desbetreffende hoofdstuk van deze gebruiksaanwijzing.
Richt de afstandsbediening op de videorecorder.
Schakelt de videorecorder in standby en uit (low-power en standby).
Schakelt de videorecorder vanuit standby in; cijfertoetsen voor het invoeren van verschillende gegevens, » 0 « kiest programmaplaatsen »R 1«, »R 2« of »CV«.
Digital FX Toets zonder functie.
OSD Hiermee verschijnt informatie over functie en speelduur op het beeldscherm van het televisietoestel.
Clear Wist gegevens, activeert ingevoerde gegevens, zet de weergave van de speelduur op »0:00:00«.
Hiermee schakelt u de luidsprekers van het televisietoestel uit en weer in.
i Schakelt naar het hoofdmenu en weer terug naar het televisiebeeld.
Timer/SV Opent de ShowView-opname.
+ - Kiezen zenders, » + « omhoog, »- « omlaag; kiezen in de menu's verschillende functies.
OK Roept gegevens op, bevestigt gegevens en legt deze vast.
◀ ➕ Hiermee kunt u in de menu's diverse functies selecteren.
SP/LP Schakelt afwisselend tussen langspeel-modus en standaardspeel-modus.
Timer on Door deze toets kort in te drukken, wordt de TIMER-opname geactiveerd; door langer indrukken wordt de TIMER-opname gede-activeerd.
IN EEN OOGOPSLAG
- Start de opname.
II Pauze bij opname, stilstandbeeld bij weergave.
- Beëindigt alle functies van de bandaandrijving en schakelt de videorecorder op "Stop".
Start de weergave.
◀◀ Beeldzoekfunctie achteruit bij weergave; band terugspoelen in "stop".
Beeldzoekfunctie vooruit bij weergave; Band vooruitspoelen in "stop".
Monitor Schakelt het beeldscherm heen en weer tussen het beeld van het televisietoestel en dat van de video-recorder (monitor-modus).
Mode Schakelt de afstandsbediening om van de bedie- ning van uw videorecorder (display » VCR 1«) naar de bediening van een televisietoestel (display » TV«, de mogelijkheden worden beschreven op pagina 59) of naar de bediening van een tweede videorecorder (display » VCR 2«).
Dub Kiest de functie geluidssynchronisatie (dubbing); de menu's krijgen een blauwe achtergrond.
Index Activeert de INDEX-zoekfunctie.
Audio Voor het kiezen van het geluidsspoor bij opname en weergave.
Batterijen in de afstandsbediening plaatsen
1 Druk op de markering op het klepje van het batterijvak om het klepje eraf te halen.
2 Let bij het plaatsen van de batterijen (type Micro, b.v. LR03 of AAA, 2 x1,5 V) op de polen, die onderin het vakje aangegeven zijn.
Aanwijzing:
Als de videorecorder niet meer goed op de afstandsbediening reageert, kunnen de batterijen leeg zijn. Lege batterijen moet u onmiddellijk verwijderen. Voor schade die ontstaat door uitgelopen batterijen, stelt GRUNDIG zich niet aansprakelijk.
Milieutip
Indien bij het door u in gebruik genomen apparaat batterijen of batterijpacks zijn geleverd, geldt het volgende:
Om te voorkomen dat er mogelijk schadelijke stoffen in het milieu terechtkomen, dienen batterijen en batterijpacks, na het beeindigen van de levenscyclus niet te worden weggegooid, maar te worden ingeleverd als klein chemisch afval.
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.
De aansluitmogelijkheden
In dit hoofdstuk vindt u voorbeelden voor het aansluiten voor:
– Videorecorder en televisietoestel;
– Videorecorder, televisietoestel en Grundig VCR-SAT module;
- Videorecorder, televisietoestel en Grundig satellietontvanger.
Hoe u andere apparatuur zoals een decoder, een hifi-installatie of een satellietontvanger zonder besturingsleiding moet aansluiten, wordt beschreven vanaf pagina 36.
Aanwijzingen:
Als uw televisietoestel is uitgerust met Megalogic-functies, moeten videorecorder en televisietoestel met de meegeleverde EURO-AV-kabel verbonden zijn, zie punt 3, pagina 11 en 12, of zie punt 7, pagina 15
Als de videorecorder wordt aangesloten op een televisietoestel met het formaat 16:9, neem dan de instelling in het hoofdstuk "Gebruik met een televisietoestel met het formaat 16:9" op pagina 56 in acht.
Antenne, televisietoestel en netkabel aansluiten
1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »「「« van de videorecorder.
2 Steek de meegeleverde antennekabel in de aansluiting »TV« van de videorecorder en in de antenne-aansluiting van het televisietoestel.
3 Steek de meegeleverde EURO-AV-kabel in de aansluiting »AV 1 (EURO AV)« van de videorecorder en in de aansluiting AV 1 van het televisietoestel.
- Het stereogeluid kan alleen door deze aansluiting via het stereo-televisietoestel worden weergegeven.
4 Steek de stekker van de netkabel in het stopcontact.
- De videorecorder is nu klaar voor gebruik (stand-by).
De videorecorder is alleen volledig van het stroomnet afgesloten als u de netstekker uit het stopcontact hebt gehaald.

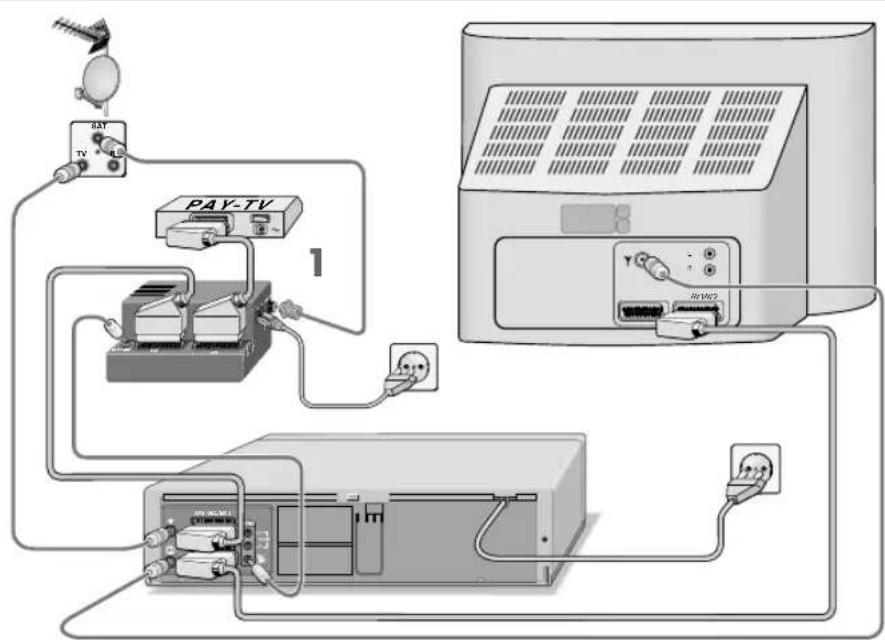

Antenne, televisietoestel en GRUNDIG VCR-SAT-module aanlsuiten
1 Steek de antennekabel van de huisantenne in de antenne-aansluiting »「« van de videorecorder.
2 Steek de meegeleverde antennekabel in de aansluiting »TV« van de videorecorder en in de antenne-aansluiting van het televisietoestel.
3 Steek de meegeleverde EURO-AV-kabel in de aansluiting »AV 1 (EURO AV)« van de videorecorder en in de aansluiting AV 1 van het televisietoestel.
- Het stereogeluid kan alleen door deze aansluiting via het stereo-televisietoestel worden weergegeven.
4 Verbind de aansluiting »AV2 (DEC./EXT.)« van de video-recorder en de aansluiting »VCR« van de VCR-SAT module door middel van een standaard EURO-AV-kabel met elkaar.
5 Verbind de aansluiting » van de videorecorder en de aansluiting »SAT-LINK« (besturingsleiding) van de VCR-SAT module door middel van een standaard cinch-kabel met elkaar.
6 Steek de antennekabel van de satellietantenne in de desbetreffende antenne-aansluiting (INPUT-SAT) van de VCR-SAT-module.
Aan aansluiting »AV2 (DEC./EXT.)« kan als alternatief ook een PAY-TV-decoder worden aangesloten.
Als op deze aansluiting een VCR-SAT module is aangesloten, sluit de PAY-TV-decoder dan aan op de aansluiting »DEC« van de VCR-SAT module.
In dit geval kan de decoder alleen worden gebruikt voor televisiezenders die door de VCR-SAT module geleverd worden.
7 Steek de stekker van de netkabel in het stopcontact.
- De videorecorder is nu klaar voor gebruik (stand-by).
8 Sluit de VCR-SAT module aan op het stroomnet.
Voorzichtig:
De videorecorder en de VCR-SAT module krijgen alleen geen stroom meer, als u de netkabel uit het stopcontact hebt getrokken.
Antenne, televisietoestel en GRUNDIG satellietontvanger aansluiten
1 Steek de antennekabel van de satellietantenne in de desbetreffende antenne-aansluiting (INPUT-SAT) van de satellietontvanger.
2 Steek de antennekabel van de huisantenne (tv) in de desbetreffende antenne-aansluiting (Y) van de satellietontvanger.
3 Steek de meegeleverde antennekabel in de aansluiting »『« van de videorecorder en in de desbetreffende aansluiting (tv) van de satellietontvanger.
4 Steek een standaard antennekabel in de aansluiting »TV« van de videorecorder en in de antenne-aansluiting van het televisietoestel.
5 Steek een standaard EURO-AV-kabel in de aansluiting »AV2 (DEC./EXT.)« van de videorecorder en in de aan-sluiting »VCR« van de satellietontvanger.
Aanwijzing:
Aan aansluiting »AV2 (DEC./EXT.)« kan als alternatief ook een PAY-TV-decoder worden aangesloten.
Als op deze aansluiting een satellietontvanger is aangesloten, sluit de PAY-TV-decoder dan aan op de decoderaansluiting van de satellietontvanger.
6 Steek een standaard cinch-kabel in de aansluiting » van de videorecorder en in de aansluiting »VIDEO CONTROL« (besturingsleiding) van de satellietontvanger.
7 Steek de meegeleverde EURO-AV-kabel in de aansluiting »AV 1 (EURO AV)« van de videorecorder en in de aansluiting AV 1 van het televisietoestel.
- Het voordeel van deze manier van aansluiten is een hogere beeld- en geluidskwaliteit tijdens de weergave.
- Het stereogeluid kan alleen door deze aansluiting via het stereo-televisietoestel worden weergegeven.
8 Steek een standaard EURO-AV-kabel in de aansluiting »TV« van de satellietontvanger en in de aansluiting AV 2 van het televisietoestel.
9 Steek de stekker van de netkabel in het stopcontact.
- De videorecorder is nu klaar voor gebruik (stand-by).
10 Sluit de satellietontvanger aan op het stroomnet.
De videorecorder is alleen volledig van het stroomnet afgesloten als u de netstekker uit het stopcontact hebt gehaald.
Videorecorder inschakelen en uitschakelen (energiezuinige modus)
1 Schakel de videorecorder met » 1 ... 0« in.
2 Schakel de videorecorder in gereedheid (stand-by) met »««.
- De videorecorder is nu klaar voor gebruik (stand-by), op de display is de tijd zichtbaar.
3 Schakel de videorecorder uit met » ⏻«.
- De videorecorder is nu uitgeschakeld, de tijd wordt niet meer op de display aangegeven en de LED »©« brandt. De videorecorder verbruikt nu minder dan 3 watt.
Aanwijzing:
De videorecorder kan niet worden uitgeschakeld, als er TIMER-opnamen geprogrammeerd zijn.
Videorecorder en televisietoestel aanpassen
Deze instelling is niet noodzakelijk, als de videorecorder en het televisietoestel door middel van een EURO-AV-kabel met elkaar verbonden zijn.
1 Schakel het televisietoestel in.
2 Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave via de antennekabel.
3 Zoek op het televisietoestel op de UHF-band, tussen kanaal 21 en kanaal 69, een "vrij" kanaal, waarop geen televisiezender uitzendt (alleen sneeuw op het beeldscherm en ruis). - Bij veel televisietoestellen wordt het kanaalnummer weergegeven.
4 Sla het kanaalnummer van het "vrije" kanaal op uw televisietoestel op.
5 Schakel de videorecorder met » ⏻« stand-by (de indicatie »¶« aan de videorecorder brandt, houdt vervolgens »i« lang ingedrukt. - Aanduiding op de videorecorder bijv. »CH 27«.
6 Stel het kanaal (in het voorbeeld kanaal 29) in met »▼ P ▲ « op de videorecorder tot op het beeldscherm van het televisietoestel het "testbeeld" van de videorecorder verschijnt.
7 Als de beeldkwaliteit van het "testbeeld" goed is, beeindigt u de instelling met »i«.
- De videorecorder schakelt naar stand-by.
Aanwijzingen:
Stelt de kwaliteit van het "testbeeld" u niet helemaal tevreden of is de kwaliteit van één of meerdere zenders verslechterd, dan moet u op het televisietoestel een ander "vrij" kanaal zoeken. Daartoe herhaalt u de instellingen van de punten 1 tot en met 5.
De zender van de videorecorder kan uitgeschakeld worden, zie paragraaf "Zender van de videorecorder uit-/inschakelen" op pagina 51.
Zenders instellen – automatisch (met ATS euro plus)
De videorecorder heeft een eigen ontvangelement. Dankzij dit element kan de videorecorder – onafhankelijk van het televisietoestel – zenders ontvangen en registreren.
Daarom moet u de kanalen van de zenders op de videorecorder instellen.
Bij deze instelling wordt automatisch ook de tijd geactualiseerd. Voorwaarde daarvoor is, dat op programmaplaats 1 van de videorecorder een zender met teletekst is ingesteld.
Er staan 99 programmaplaatsen ter beschikking, waaraan willekeurig zenders van de antenne, van de kabel of van de satellietontvanger kunnen worden toegewezen.
Als er een VCR-SAT module of een satellietontvanger met SATbesturingsbus is aangesloten op de videorecorder, worden naast de zenders van de antenne of kabelaansluiting tevens de zenders van de VCR-SAT module of satellietontvanger opgeslagen in de zendertabel van de videorecorder.
Aanwijzing:
De VCR-SAT module of de satellietontvanger moet worden aangesloten voordat de instellingen worden uitgevoerd, zie pagina 12 of 14.
Aanwijzing voor het overnemen van televisie- zenders met de Megalogic-functie:
Als de videorecorder op een televisietoestel met Megalogic-functies is aangesloten, neemt de videorecorder bij deze instelling de op het televisietoestel geprogrammeerde zenders over.
Het overnemen functioneert niet, als in het menu »SAT ONTVANGER« de instelling »SAT CONTROL AAN« is gekozen.
AUTO INSTALLATION
PRESS OK KEY TO START.
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Beëindig de automatische zoekloopfunctie niet te vroeg.
1 Na de eerste ingebruikneming van het toestel verschijnt automatisch het menu »AUTO INSTALLATION«.
Help:
Als op het beeldscherm het menu »AUTO INSTALLATION« niet verschijnt: »▼ P« en »P ▲« op de videorecorder gelijktijdig indrukken, tot het menu verschijnt.
2 Begin de instelling met »OK«.
- Het menu »SPRACHE« (Taal) verschijnt.
3 Kies de taal met »+ - ◁ ➕ « en bevestig uw keuze met »OK«.
- Het menu »LAND« verschijnt.
4 Kies het land (plaats van opstelling) met » + - ◁ ➕ «.
Aanwijzing:
Staat het desbetreffende land niet in het menu »LAND«, markeer dan de regel »ANDER«.
Bevestig uw keuze van het land met » OK «.
- Op het beeldscherm verschijnt een menu met de vraag of alle kabels op de videorecorder zijn aangesloten, controleert u dat a.u.b.
5 Ga naar de volgende instelling met »OK«.
- Het menu »SAT ONTVANGER« verschijnt.
6 Als er geen VCR-SAT module of satellietontvanger met SAT-besturingsbus op de videorecorder is aangesloten, kiest u de instelling »SAT CONTROL UIT« met behulp van »◀« of »▶« en gaat u verder met punt7.
Als er een VCR-SAT module of satellietontvanger met SAT-besturingsbus is aangesloten, kiest u de instelling »SAT CONTROL AAN« met » ◀« of » ➕«.
- Er verschijnt een menu met het verzoek om de VCR-SAT module of de satellietontvanger op de videorecorder aan te sluiten.
AUTOMATISCH ZENDERZOEKEN MOMENT A. U. B.
0%
INFO:EXIT
7 Start de zoekloop met »OK«.
- De videorecorder zoekt alle televisiekanalen naar zenders af, waarna ze worden gesorteerd en vastgelegd. De zoekloop kan enkele minuten duren.
- Na afloop van de zoekloop verschijnen op het beeldscherm de melding »AUTO SETUP AFGESLOTEN!« en het nummer van het uitgangskanaal.
Aanwijzing:
Als de videorecorder en het televisietoestel niet met een EURO-AV-kabel zijn verbonden, dient u de instelling op pagina 16 te herhalen en op het televisietoestel het in het menu getoonde kanaal (bijv. »CH 21«) in te stellen.
8 Beëindig de instelling met »i«.
Aanwijzing:
Andere instellingen, zoals zenders sorteren en wissen en namen van de zenders wijzigen, zijn vanaf pagina 47 beschreven.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Schuif de bespeelde cassette – met het venster naar boven – zover in het cassettevak, tot deze er automatisch wordt ingetrokken.
- Aanduiding op de videorecorder: »○» (= cassette symbol).
Aanwijzing:
Als een cassette zonder wisbeveiliging in de videorecorder wordt geschoven, start de weergave automatisch.
Weergavefuncties
1 Start de weergave met » ▶«.
- Op het beeldscherm van het televisietoestel verschijnt kort informatie.
Aanwijzing:
Als de videorecorder op een televisietoestel met Megalogic-functies is aangesloten, schakelt het televisietoestel zich na het starten van de weergave vanuit de stand-by-stand in en schakelt automatisch naar de programmaplaats »AV«.
2 Schakel naar stilstandbeeld/pauze met »II«.
Door meermaals drukken wordt het stilstaand beeld stap voor stap doorlopen.
3 Beeldzoekfunctie achteruit/vooruit, hiervoor tijdens de weergave » ◀ ◀ « of » ▶ ▶ « van de afstandsbediening indrukken.
Het meermaals indrukken zorgt voor verschillende weergavesnelheden;
of
tijdens de weergave de draaiknop aan het toestel naar links of rechts draaien en houden.
4 Beëindig de weergave met »■«.
5 Schuif de cassette uit met »■ ▲« op de videorecorder.
Extra weergavefuncties
Informatie oproepen
OSD
1 Roep informatie op met »OSD«.
- Weergave op het beeldscherm van het televisietoestel: de zender; »USED« de verstreken speeltijd van de band; »REM« de resterende speeltijd; »0:00:00« de bandaanduiding in uren, minuten en seconden; de datum en de tijd.
- Op het display van de videorecorder kan de informatie na elkaar met »OK« weergegeven worden; - De bandaanduiding kan met »Clear« op » 0:00:00« worden gezet.
OSD
2 Schakel de informatie uit met »OSD«.
Cassette vooruit-/terugspoelen
1 Zet de videorecorder stop met »■«.
2 Terugspoelen met »◀◀«, vooruit spoelen met »▶▶« van de afstandsbediening; of Draaiknop aan het toestel naar links of rechts draaien.
Dubbele weergavesnelheid
1 Druk tijdens de weergave op » ▶«.
2 Druk nog een keer op »▶« om terug te keren naar normale weergave.
Slow motion
1 Druk tijdens het stilstandbeeld (weergave/pauze) langere tijd op »II«.
2 Verander de snelheid van de slow motion met » ◀« of » ◀«.
3 Druk op » ▶ « om terug te keren naar weergave.
Stilstaande beelden stap voor stap doorlopen
1 Druk tijdens het stilstandbeeld (weergave/pauze) herhaaldelijk op »II«.
2 Druk op » ▶ « om terug te keren naar weergave.
Kwaliteit van stilstaand beeld verbeteren
1 Tijdens het stilstaande beeld (weergave/pauze) kunt u met » ⬇P ⬇« aan de videorecorder of met »+« of »-« op de afstandsbediening het beeld zodanig instellen dat het er volgens u het beste uitziet.
2 Druk op » ▶ « om terug te keren naar weergave.
Aanwijzing:
De functie stilstaand beeld wordt na een tijdje automatisch door de videorecorder uitgeschakeld.
Beeldstoringen verhelpen (instelling van de spoorpositie)
1 Stel tijdens de weergave met »+« of »-« het beeld zodanig in dat het er volgens u het beste uitziet. - Deze instelling blijft behouden tot u de cassette uit de videorecorder haalt.
2 Door de toetsen » ⬇ P ⬇« op de videorecorder gelijktijdig in te drukken, schakelt u naar "middelste" spoorpositie.
Automatische beeldverbetering (ACC Plus)
Sommige cassettes die op een andere videorecorder zijn bespeeld, zijn wat betreft beeld en geluid van een slechte kwaliteit. Dat ligt niet aan uw videorecorder!
1 Stel tijdens de weergave het beeld in met » ◀« (zachter) of » ➕« (scherper). 2 Druk op »Clear« zolang het menu op het scherm verschijnt, om terug te keren naar de middenpositie.
Weergave van NTSC-opnamen
Bij de weergave van NTSC-opnamen schakelt de video-recorder automatisch over op dit systeem.
Aanwijzingen:
Bij NTSC-weergave is geen perfect stilstaand beeld mogelijk. Bij NTSC-langspeelweergave kunnen beeldstoringen optreden.
Geluidsspoor kiezen
Bij de weergave van cassettes waarop stereo- of tweekanaaluitzendingen werden opgenomen, kan het geluidssignaal worden gekozen:
AUDIO-MODE
SURROUND MODE UIT
^∨:KIES < > :WISSEL OK :DRUK IN INFO:EXIT
1 Roep tijdens de weergave het audiomenu op met »Audio«.
2 Kies het gewenste geluidssignaal met » ◀« of » ➕« en bevestig de keuze met »OK«.
- Aanduiding op beeldscherm:
»STEREO« = stereo; »L« = links; »R« = rechts;
»MONO« = mono.
3 Schakel het audiomenu uit met »i«.
Surroundgeluid kiezen
1 Roep tijdens de weergave het audiomenu op met »Audio«.
2 Kies de regel »SURROUND MODE« met »+« of »-«.
3 Kies het gewenste surroundgeluid (»3 D« of »S-3 D«) met « « of » « en bevestig de keuze met »OK«.
- Aanduiding op beeldscherm:
»3 D« = driedimensionaal; »3 D-S« = driedimensionaal surroundgeluid;
»UIT« = surroundgeluid uitgeschakeld.
4 Schakel het audiomenu uit met »i«.
Continuweergave
Bij deze functie wordt de bandinhoud vanaf het begin van de band tot aan de bandpositie »0:00:00« weergegeven. Daar spoelt de videorecorder de cassette automatisch terug naar het begin en begint hij opnieuw met de weergave.
Continuweergave activeren
1 Start de weergave met »▶« en geef de bandaanduiding weer met » OSD«.
2 Zet de bandaanduiding op de gewenste bandpositie met de toets » Clear« op »0:00:00«.
3 Roep het hoofdmenu op met »i«.
- Het hoofdmenu verschijnt.
4 Kies de regel » SERVICE« met » + « of »- « en activeer deze met » OK «.
– Het menu » SERVICE« verschijnt.
5 Kies de regel » CONTINUE-PLAY« met » + « of » - «.
6 Activeer de continuweergave met » ◀« of » ➕« (weergave » AAN«) en bevestig met » OK «.
- De band wordt tot het begin gespoeld. Daar begint de weergave. De toetsen aan het toestel en aan de afstandsbediening (uitzondering: toets »i«) hebben tijdens de continuweergave geen functie.
Continuweergave uitschakelen
1 Roep het menu » SERVICE« op met »i«.
2 Schakel de continuweergave uit met » ◀« of » ▶» « (weergave » UIT«) en bevestig met » OK «.
Doelloop
Met dit zoeksysteem kunt u de cassette automatisch terugspoelen tot bandpositie » 0:00:00«.
1 Start de weergave met »▶«.
2 Kies de bandaanduiding met de toets » OSD«.
3 Zet de bandaanduiding op de gewenste bandpositie met de toets » Clear« op »0:00:00«.
4 Druk tijdens de weergave achtereenvolgens op »Index« en »0« om terug te spoelen naar de markering op de band.
- De band wordt tot de markering teruggespoeld, de weergave wordt voortgezet.
Opnamen vinden – met het Video Index Search System (VISS)
Dit zoeksysteem maakt het mogelijk om het begin van al uw eigen opnamen precies en snel terug te vinden. De daartoe benodigde "markeringen" worden automatisch – bij het begin van elke eigen opname – op de band gezet.
1 »Index« indrukken.
2 Kies met » ◀◀« of »▶▶« de gewenste "markering" (bandpositie).
- Display: » INDEX SEARCH«, de band wordt tot het begin van de gekozen bandpositie gespoeld. Daar begint de weergave;
of
een keer » ◀◀ ◀ « of » ▶▶▶ « indrukken.
- Display: » INTRO-SCAN«.
De band wordt naar de volgende "markering" gespoeld, de videorecorder schakelt voor korte tijd op weergave, daarna wordt de band naar de volgende "markering" gespoeld.
Vier opnamemogelijkheden:
Uw videorecorder beschikt over vier mogelijkheden om programma's op te nemen:
1 Direct, d.w.z. u stemt de videorecorder af op de gewenste zender en start direct met opnemen.
2 Op een later tijdstip - met behulp van de ShowView-nummers.
3 Op een later tijdstip – door het invoeren van de gegevens van het gewenste televisieprogramma – als u de ShowView-nummers niet kent.
4 Op een later tijdstip - door invoeren van de gegevens in het TIMER-menu van een Grundig televisietoestel met Megalogic-functie.
De bediening van deze mogelijkheid wordt beschreven in de gebruiksaanwijzing van uw televisietoestel.
Bij de mogelijkheden 2 en 3 kunt u de opnamegegevens voor zes programma's binnen een jaar invoeren, of programma's dagelijks of wekelijks op dezelfde tijd opnemen.
Het Video-Programmeer-Systeem (VPS/PDC)
De besturing door middel van dit systeem garandeert bij opname op een later tijdstip dan gepland, dat het programma altijd volledig wordt opgenomen.
Veel omroepen zenden een extra signaal (VPS/PDC-signaal) uit, dat het begin en de duur van elk televisieprogramma markeert. Het is daarom belangrijk, dat bij het programmeren van de videorecorder de in- en uitschakeltijden tot op de minuut nauwkeurig worden ingevoerd.
Als televisieprogramma's worden gewijzigd of verschoven, worden er in de programma-overzichten aparte VPS/PDC-tijden aangegeven, die in plaats van de normale begintijden moeten worden ingevoerd.
Bij omroepen die geen VPS/PDC-signaal uitzenden, wordt de opname alleen door de inschakeltijd gestart en alleen door de uitschakeltijd beeindigd. Het is hiervoor niet van belang of het VPS/PDC-signaal wordt bevestigd of gewist.
Als u een satellietontvanger met antennerotor gebruikt en de opnamegegevens voor zenders van verschillende satellietpositions invoert, mag u alleen voor de zenders van één satellietpositie het VPS-signaal programmeren, omdat anders de motor van de satellietrotor kan worden overbelast.
Direct opnemen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) zover in het cassettevak tot deze er automatisch wordt ingetrokken.
- Aanduiding op de recorder: » (cassettesymbool).
Bediening
1 Kies, indien gewenst, langspeelmodus met »SP/LP«. - Aanduiding op de videorecorder »LP«.
2 Kies »+« »-« of »▼ P ▲ « of »0...9« voor het opnemen van het gewenste programma.
3 Start de opname, houd de toets »●« daartoe langer ingedrukt.
Aanwijzing:
Als de videorecorder op een televisietoestel met Megalogic-functies is aangesloten, kan met »• « de zender worden opgenomen die op het beeldscherm van het televisietoestel te zien is. De programmaplaats hoeft niet op de videorecorder te worden ingesteld.
4 Kies de opnamepauze met de toets »II«.
Aanwijzing:
Tijdens opnamepauze kunt u naar een andere televisie- zender schakelen.
5 Beëindig de opname met »■«.
6 Band terugspoelen met »◀◀«, band vooruitspoelen met »▶▶« van de afstandsbediening;
of
Draaiknop aan het toestel naar links of rechts draaien.
7 Schuif de cassette uit met »■ ▲« op de videorecorder.
Uitschakeltijd invoeren
1 Tijdens de opname voert u de gewenste uitschakeltijd in met »●« in stappen van 30 minuten;
of
met »+« of »-« kunt u de uitschakeltijd invoeren in stappen van 1 minuut.
- De uitschakeltijd is enkel op het beeldscherm van het televisietoestel te zien.
- Op de videorecorder brandt de TIMER-weergave » ⏻«, de videorecorder schakelt bij het bereiken van deze tijd automatisch uit.
Opnamen naadloos achter elkaar zetten (Assemble)
Door deze functie verkrijgt u naadloze overgangen tussen de opnamen zonder stoorzones.
1 Zoek tijdens de weergave het eind van de scène, waaraan de nieuwe opname moet worden toegevoegd. Druk op deze positie op »ll«.
2 Schakel de videorecorder met »●« op opname-pauze.
3 Voer de gewenste televisiezender in met »+« »-« of »▼ P ▲ « of »0...9« en start de nieuwe opname met »●«.
Later opnemen – door invoeren van het ShowView-nummer
Aanwijzingen:
De tijd en de datum van de videorecorder moeten correct ingesteld zijn.
De ShowView-nummers van de programma's staan in uw programmablad vermeld.
Als alle TIMER-posities bezet zijn, moet u een TIMER-positie wissen, zie hoofdstuk "Opnamegegevens wissen", op pagina 35.
Voorbereiden
Zet het televisietoestel aan en kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Schuif een cassette met voldoende speelduur en intacte wisbeveiliging zover in het cassettevak tot deze er automatisch wordt ingetrokken.
Is de videorecorder klaar voor gebruik, dan dient u »Timer on« langer in te drukken.
Voorbeeld
1 Begin de instelling met »Timer/SV«.
- Het menu »SHOWVIEW« verschijnt.
2 Voer het ShowView-nummer voor het gewenste televisie-programma met » 0 ... 9« in.
Aanwijzingen:
Als u bij het invoeren van het ShowView-nummer een fout maakt, kan het nummer met » ◀« cijfer voor cijfer worden gewist.
Als u wilt dat een programma "dagelijks" of "wekelijks" op dezelfde tijd wordt opgenomen, dient u met »-« de regel »MODE« te kiezen en met »◀« of »▶« de gewenste functie (EENMAAL DAGEL. WEKEL.) te kiezen.
De functie "dagelijks" is voor opnamen op zaterdag en zondag niet mogelijk.
3 Bevestig het ShowView-nummer met »OK«.
- In het menu verschijnen de actuele opnamegegevens.
Aanwijzing:
Als een televisiezender voor de eerste keer geprogrammeerd wordt, is in het menu de aanduiding » PR« gemarkeerd.
De videorecorder moet eerst "leren", op welke van de programmaplaatsen de afzonderlijke zenders zijn vastgelegd. Voer de zender (bijv. »03«) met »0 ... 9« met twee cijfers in. Bij alle volgende programmeringen met deze zender is het kiezen van de zender niet meer nodig.
SHOWVIEW NR.:
MODE EENMAAL
0-9 :DATA INFO:EXIT
SHOWVIEW NR.: 2555-
MODE EENMAAL
0-9 :DATA
4 Als in plaats van de zender het beeld-/geluidssignaal van een extern apparaat moet worden opgenomen, moet programmaplaats »AV 1«, »AV 2«, of »CV« met »+« of »-« worden gekozen.
Aanwijzing voor opnamen van satellietont- vanger:
Als een zender van een aangesloten satellietontvanger zonder SAT-besturingsleiding wordt geprogrammeerd, kies dan met »+« of »-« de programmaplaats »AV 2«. De satellietontvanger moet tot het gekozen opnametijdstip en gedurende de TIMER-opname ingeschakeld zijn.
(Dit is bij de Grundig VCR-SAT module en veel Grundig satellietontvangers met SAT-besturingsleiding niet nodig.)
5 Kies de bandsnelheid (indien gewenst). Kies daartoe met
» ➕ « de aanduiding »S« en stel met »+« of »-« in:
»S« standaardspeel-modus;
»L« langspeel-modus;
- Bij de automatische modus vergelijkt de videorecorder de resterende speeltijd van de band met de lengte van de TIMER-opname en kiest automatisch - indien noodzakelijk - de langspeel-modus.
Aanwijzing:
Bij een TIMER-opname met VPS/PDC is de automatische modus niet mogelijk.
6 Schakel de VPS/PDC-besturing uit (indien niet gewenst), hiervoor met »+« de aanduiding »*« markeren en met »+« of »-« VPS uitschakelen.
- De aanduiding »*« betekent opname met VPS.
7 Bewaar de opnamegegevens met » OK «.
- Op het beeldscherm verschijnt weer het menu »SHOWVIEW«.
8 Voor volgende opnamen de bediening vanaf punt 2 herhalen of
de bediening met »i« beëindigen.
9 Maak de videorecorder met »Timer on« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator » ⏻« gaat branden. De videorecorder is nu klaar voor het opnemen.
Later opnemen – door invoeren van de gegevens van het gewenste televisieprogramma
Gebruik deze manier van opnemen, als u de ShowView-nummers van de televisieprogramma's niet kent.
Aanwijzingen:
De tijd en de datum van de videorecorder moeten correct ingesteld zijn.
Als alle TIMER-posities bezet zijn, moet u een TIMER-positie wissen, zie hoofdstuk "Opnamegegevens wissen", op pagina 35.
De bediening kan op elk moment met »« worden afgebroken.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Schuif een cassette met voldoende speelduur en intact plaatje (cassette is niet geblokkeerd) zover in het cassettevak tot deze er automatisch wordt ingetrokken.
Is de videorecorder klaar voor gebruik, dan dient u »Timer on« langer in te drukken.
Voorbeeld
Aanwijzing:
De gegevens voor datum, programmaplaats, in- en uitschakeltijd kunt u ook invoeren met »+« of »-«, met »»« schakelt u naar de volgende invoerregel.
In het voorbeeld vindt u een beschrijving van het invoeren van gegevens met de cijfertoetsen » 0 ... 9 «.
DATUM PR START STOP
1 Begin de instelling met » i«.
- Het hoofdmenu verschijnt.
- Het menu »TIMER« verschijnt.
3 Begin de invoer van gegevens met » OK«.
- De huidige datum wordt aangegeven.
4 Bevestig de datum (DATUM) met »⇨«, of
voer de gewenste datum met » 0 ... 9 « in vier cijfers in.
5 Als u wilt dat een programma "dagelijks" of "wekelijks" op dezelfde tijd wordt opgenomen, dient u met »+« of »-« de aanduiding »D« (dagelijks) of »W« (wekelijks) te kiezen. De indicatie »-« betekent dat de opname één keer wordt uitgevoerd.
Invoer met »▶« bevestigen.
Aanwijzing:
De functie "dagelijks" is voor opnamen op zaterdag en zondag niet mogelijk.
6 Voer de zender (PR) in met twee cijfers van »0 ... 9«.
Aanwijzing:
Als in plaats van de zender het beeld-/geluidssignaal van een extern apparaat moet worden opgenomen, moet programmaplaats »AV1«, »AV2«, of »CV« met »+« of »-« worden gekozen.
Aanwijzing voor opnamen van satellietont- vanger:
Als een zender van een aangesloten satellietontvanger zonder SAT-besturingsleiding wordt geprogrammeerd, kies dan met »+« of »-« de programmaplaats »AV 2«. De satellietontvanger moet tot het gekozen opnametijdstip en gedurende de TIMER-opname ingeschakeld zijn. (Dit is bij de Grundig VCR-SAT module en veel Grundig satellietontvangers met SAT-besturingsleiding niet nodig.)
7 Voer de inschakeltijd (START) in met vier cijfers van »0 ... 9«.
8 Voer de uitschakeltijd (STOP) in met vier cijfers van » 0 ... 9 «.
9 Stel de bandsnelheid in met »+« of »-« (indien gewenst): »S« standaardspeel-modus;
»L« langspeel-modus;
- Bij de automatische modus vergelijkt de videorecorder de resterende speeltijd van de band met de lengte van de TIMER-opname en kiest automatisch - indien noodzakelijk - de langspeel-modus.
Aanwijzing:
Bij een TIMER-opname met VPS/PDC is de automatische modus niet mogelijk.
10 Schakel de VPS/PDC-besturing uit (indien niet gewenst), hiervoor met »▶« de aanduiding »*« markeren en met »+« of »-« VPS uitschakelen.
– De aanduiding »*« betekent opname met VPS.
11 Bewaar de opnamegegevens met » OK «.
- Op het beeldscherm verschijnt weer het menu »TIMER«.
12 Voor volgende opnamen herhaalt u de bediening vanaf punt 3, of
beëindig de bediening met » i«.
13 Maak de videorecorder met » Timer on« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator » ⏻« gaat branden. De videorecorder is nu klaar voor opname.
Opnamegegevens controleren, wijzigen, wissen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
TIMER-menu oproepen
1 Druk op »Timer on« als "klaar voor opname" is geactiveerd.
2 Schakel de videorecorder met » 1 ... 0« in.
3 Roep het hoofdmenu op met » i«.
Aanwijzing:
Kies uit het menu »TIMER« de gewenste functie. Voor de verdere bediening verwijzen wij u naar de volgende hoofdstukken, telkens vanaf punt 1.
Opnamegegevens controleren
1 Activeer de regel »TIMER« met »OK«.
- Het menu »TIMER« verschijnt, controleer de opnamegegevens.
2 Schakel het menu »TIMER« uit met »i«.
3 Maak de videorecorder met »Timer on« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator » ⏻« gaat branden. De videorecorder is klaar voor opname.
Opnamegegevens wijzigen
1 Activeer de regel » TIMER« met » OK «.
- Het menu »TIMER« verschijnt.
2 Kies de betreffende TIMER-plaats met »+« of »-« en activeer deze met » OK «.
- De gekozen TIMER-plaats wordt verschoven naar de laatste regel van het menu.
3 Kies de desbetreffende opnamegegevens met »◀« of »▶« en wijzig deze met »+« of »-« of »1 ... 0«.
4 Bewaar de opnamegegevens met » OK «.
5 Schakel het menu »TIMER« uit met »i«.
6 Maak de videorecorder met »Timer on« klaar voor opname.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator » ⏻« gaat branden. De videorecorder is klaar voor opname.
Opnamegegevens wissen
1 Activeer de regel » TIMER« met » OK «.
– Het menu »TIMER« verschijnt.
2 Kies de desbetreffende TIMER-positie met »+« of »-« wis hem met » Clear«.
3 Schakel het menu »TIMER« uit met »i«.
4 Als er meerdere TIMER-plaatsen zijn geprogrammeerd, maak de videorecorder dan met » Timer on« klaar voor het opnemen.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator » ⏻« gaat branden. De videorecorder is klaar voor opname.
"Klaar voor opname" van de videorecorder onderbreken
U hebt TIMER-plaatsen geprogrammeerd en wilt de video-recorder gebruiken terwijl deze "klaar voor opname" is.
1 Druk langere tijd op »Timer on«.
- De TIMER-weergave » ⏻« verdwijnt.
2 Schakel de videorecorder met » 1 ... 0« in.
3 Voer de gewenste functie uit.
Aanwijzing:
Vijf minuten voor aanvang van de TIMER-opname verschijnt op het beeldscherm de mededeling »TIMER OP-NAME BEGINT DIRECT«.
Deze mededeling op het beeldscherm kan uitgeschakeld worden met » i«.
"Klaar voor opname" van de videorecorder weer activeren
1 Schuif een cassette met voldoende speelduur en intact plaatje in het cassettevak en druk daarna op »Timer on«.
- Op de videorecorder verschijnt de tijd en de TIMER-indicator »©« gaat branden. De videorecorder is klaar voor opname.
... vanaf een tweede videorecorder, een DVD-speler of een camcorder
Voorbereiden en aansluiten
Camcorder aansluiten
Verbind de aansluitingen »L AUDIO IN R« (geluidssignaal) en aansluiting »VIDEO IN« (beeldsignaal) aan de voorkant van de videorecorder en de desbetreffende aansluitingen van de camcorder door middel van een standaardkabel (cinch-kabel) met elkaar.
Tweede videorecorder of een DVD-speler aansluiten
Verbind de aansluiting »AV2 (DEC./EXT.)« van deze video-recorder en de desbetreffende aansluiting van de andere videorecorder of DVD-speler met een standaard EURO-AV kabel met elkaar.
EURO-AV2-aansluiting van de video-recorder aanpassen
1 Roep het hoofdmenu op met » i«.
- Het hoofdmenu verschijnt.
2 Kies de regel »MODE« met »+« of »-« en activeer deze met »OK«.
- Het menu »MODE« verschijnt.
3 Kies de regel » AV2-IN« met » + « of »-«.
4 Kies de instelling »AV2-IN« met »◀« of »▶« en bevestig uw keuze met »OK«.
Opnemen van externe apparatuur
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Plaats de DVD of cassette die moet worden gekopieerd, in de DVD-speler of in de weergaverecorder of camcorder.
Schuif een cassette met voldoende speelduur en intacte opnamebeveiliging in het cassettevak van de opnamerecorder.
Opnemen
1 Kies op de opnamerecorder de programmaplaats voor de tweede videorecorder of DVD-speler. Druk hiervoor op »0« en kies met »-« de programmaplaats » RV 2«,
of
kies de programmaplaats voor de camcorder. Druk daartoe op »0« en kies met »-« de programmaplaats »CV«.
2 Start de opname op de opnamerecorder. Druk »●« langer in en start tegelijkertijd de weergave op het weergavetoestel.
3 Beëindig de opname met »■«.
SATELLIETONTVANGER
Gebruik met een satellietontvanger zonder SAT-besturingsbus
Aansluiten
1 Schakel het televisietoestel en de satellietontvanger uit.
2 Trek de netkabel van de videorecorder uit het stopcontact.
3 Verbind de EURO-AV-aansluiting (TV) van de satelliet-ontvanger en de aansluiting AV2 van het televisietoestel door middel van een standaard EURO-AV-kabel met elkaar.
Aanwijzing:
Als de satellietontvanger over een aparte EURO-AV-aansluiting (DECODER) voor decoders beschikt, kunt u hierop een "PAY-TV-decoder" aansluiten.
4 Verbind de aansluiting »AV2 (DEC./EXT.)« van de video-recorder en de bijbehorende EURO-AV-aansluiting (VCR) van de satellietontvanger met een standaard EURO-AV-kabel met elkaar.
5 Verbind de aansluiting »AV1 (EURO AV)« van de video-recorder en de EURO-AV-aansluiting (AV1) van het televisietoestel door middel van de standaard EURO-AV-kabel met elkaar.
6 Steek de antennekabel van de huisantenne in de desbetreffende antenne-aansluiting (Y) van de satellietontvanger. Steek de antennekabel van de satellietantenne in de desbetreffende antenne-aansluiting (INPUT-SAT) van de satellietontvanger.
7 Verbind de aansluiting »『« van de videorecorder en de bijbehorende aansluiting (TV) van de satellietontvanger door middel van een standaard antennekabel met elkaar.
8 Steek de meegeleverde antennekabel in de aansluiting » TV« van de videorecorder en in de antenne-aansluiting (Y) van het televisietoestel.
9 Steek de netkabel van de videorecorder weer in het stopcontact.
EURO-AV2-aansluiting van de videorecor- der voor de satellietontvanger aanpassen
1 Roep het hoofdmenu op met » i«.
- Het hoofdmenu verschijnt.
2 Kies de regel »MODE« met »+« of »-« en activeer deze met »OK«.
- Het menu »MODE« verschijnt.
Zenders van de satellietontvanger opnemen
1 Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
2 Schuif een cassette met voldoende speelduur en intacte opnamebeveiliging in het cassettevak van de videorecorder.
3 Schakel de satellietontvanger in en kies de gewenste satellietzender.
4 Druk op »0« en kies met »-« programmaplaats »R/V2«.
5 Start de opname, houd de toets »●« daartoe langer ingedrukt.
6 Beëindig de opname met » ■ «.
Aanwijzing:
De opname-programmering van satellietzenders wordt beschreven in de voorbeelden op pagina 30 en 32.
Opname - gestuurd door een satellietontvanger
Als op de videorecorder op aansluiting »AV2 (DEC./EXT.)« een satellietontvanger is aangesloten die voorzien is van een schakelklok, kan daardoor de opname van de recorder worden gestuurd.
1 Schuif een cassette met voldoende speelduur en intacte opnamebeveiliging in het cassettevak van de videorecorder.
2 Schakel de videorecorder met »« uit.
3 Bereid de opname voor, houd de toets »II« daartoe langer ingedrukt.
- Aanduiding op de videorecorder: »85r« en de actuele tijd.
- De videorecorder is nu klaar voor opname. De opname wordt door de satellietontvanger gestuurd.
4 Beëindig de functie met »II«.
Aanwijzing:
Dit type opnamen kan niet worden gekozen, als er in het menu »TIMER«-opnamen geprogrammeerd zijn.
Gebruik met een decoder met televisie- zenders van de antenne of van de kabel
Als de videorecorder gecodeerde zenders van commerciële stations ontvangt, hebt u daarvoor een decoder nodig.
Vraag in een speciaalzaak naar deze decoder.
Aansluiten
1 Verbind de aansluiting »AV2 (DEC./EXT.)« van de video-recorder en de geschikte aansluiting van de decoder door middel van een EURO-AV-kabel met elkaar.
Programmaplaats voor een decoder in- stellen
1 Roep het hoofdmenu op met » i«.
2 Kies de regel »MODE« met »+ « of »-« en activeer deze met » OK «.
3 Kies de regel » AV2-IN« met » + « of »- « en kies met » ▶ « de instelling » DECODER«.
4 Bewaar de instelling met »OK«.
5 Roep het hoofdmenu op met » i«.
6 Kies de regel »INSTALLATIE« met »+« of »-« en activeer deze met » OK «.
7 Activeer de regel »KANAALVOORKEUZE« met »OK«.
8 Activeer de regel »KANAALVOORKEUZE« met »OK«.
- Op het beeldscherm verschijnt het menu »Kanaalvoorkeuze«, de regel »VOORK.KAN.« is gemarkeerd.
9 Kies met » ◀« of » ➕« de gewenste programmaplaats, waarop de zender zich bevindt waarvoor de decoder nodig is.
10 Kies de regel »DECODER« met »+« of »-« en kies met »◀« de instelling »AAN«.
11 Sla de instelling voor deze programmaplaats met » OK « op.
12 Sluit de instellingen af met » i«.
PAY-TV-programma's opnemen
Voorbereiden
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Schuif een cassette met voldoende speelduur en intacte opnamebeveiliging in het cassettevak van de videorecorder.
Opnemen
1 Kies vóór de opname de programmaplaats voor de PAY-TV-zender met »+« of »-« of »⊗ P ▲ « of »0 ... 9«.
2 Start de opname, houd de toets »●« daartoe langer ingedrukt.
- Het PAY-TV-programma wordt opgenomen.
Gebruik met een decoder met televisie- zenders van de VCR-SAT module
Als de videorecorder gecodeerde zenders van commerciële stations ontvangt, hebt u daarvoor een decoder nodig. De decoder kan alleen worden gebruikt voor televisiezenders die door de VCR-SAT module geleverd worden.
Vraag in een speciaalzaak naar deze decoder.
Aansluiten
1 Sluit de PAY-TV-decoder door middel van een EURO-AV-kabel aan op de decoderaansluiting van de VCR-SAT module.
Programmaplaats voor een decoder instellen
1 Roep het hoofdmenu op met »i«.
2 Kies de regel »MODE« met »+« of »-« en activeer deze met »OK«.
3 Kies de regel » AV2-IN« met » + « of » - « en kies met » ▶ « de instelling » DECODER«.
4 Bewaar de instelling met »OK«.
5 Roep het hoofdmenu op met »i«.
PAY-TV-programma's opnemen
Voorbereiden
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Schuif een cassette met voldoende speelduur en intacte opnamebeveiliging in het cassettevak van de videorecorder.
Opnemen
1 Kies voor de opname de programmaplaats voor het PAY-TV programma met »+« of »-« of »⊗ P ▲ « of »0...9«.
2 Start de opname, houd de toets »●« daartoe langer ingedrukt.
- Het PAY-TV-programma wordt opgenomen.
De videorecorder beschikt over twee verschillende opname- en weergavesystemen voor het geluid.
- Het hifi-spoor, voor uitzendingen in stereo en op twee kanalen.
- Het mono-spoor, voor de geluidsweergave op mono video-recorders en voor geluidssynchronisatie.
Hifi-geluidsweergave
Aansluiten
1 Verbind de aansluitingen »AUDIO OUT R L« aan de achterkant van de videorecorder en de desbetreffende ingangen van de hifi- of surround-soundinstallatie door middel van een standaard cinch-kabel met elkaar.
Voorbereiden
Schakel de hifi- of surround-soundinstallatie in. Schuif een bespeelde cassette in de videorecorder.
Hifi-geluidsweergave
1 Start de geluidsweergave met »▶«.
2 Beëindig de geluidsweergave met »■«.
Geluidsspoor kiezen
1 Zet het televisietoestel aan en kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
2 Roep tijdens de weergave het audiomenu op met »Audio«.
3 Kies het gewenste geluidssignaal met » ◀« of » ➕« en bevestig de keuze met »OK«.
4 Schakel het audiomenu uit met »i«.
Surroundgeluid kiezen
1 Roep tijdens de weergave het audiomenu op met »Audio«.
2 Kies de regel »SURROUND MODE« met »+ « of »-«.
3 Kies het gewenste surroundgeluid (»3 D« of »S-3 D«) met « « of » ▶ en bevestig de keuze met »OK«.
– Aanduiding op beeldscherm:
»3 D« = driedimensionaal; »3 D-S« = driedimensionaal surroundgeluid;
»UIT« = surroundgeluid uitgeschakeld.
4 Schakel het audiomenu uit met »i«.
Geluidssynchronisatie
U kunt een opname achteraf van nieuw geluid voorzien.
Aansluiten
1 Verbind de aansluitingen »L AUDIO IN R« aan de voorkant van de videorecorder en de desbetreffende uitgangen van de hifi- of surround-soundinstallatie door middel van een standaard cinch-kabel met elkaar.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor recorder-weergave.
Schuif de gewenste cassette erin.
Bedienen
1 Zoek tijdens de weergave de positie op de band, waarop de geluidssynchro-nisatie moet beginnen. Druk op deze positie op »».
2 Schakel de externe geluidsbron op weergave en start de geluidssynchronisatie met »Dub«.
- Het originele geluid blijft op het hifi-geluidsspoor, het nieuwe geluid wordt op het mono-geluidsspoor opgenomen.
3 Beëindig de geluidssynchronisatie met » ■ «.
Aanwijzing:
Om het nieuwe geluid te kunnen horen, drukt u zo vaak op »Audio« tot »L R« van de display van de videorecorder verdwijnt.
Televisiezenders sorteren, wissen en namen van zenders wijzigen
Aanwijzing:
Is de videorecorder aan een televisietoestel met Megalogic-functies aangesloten, dan zijn de instellingen op de pagina's 47 tot 53 niet mogelijk.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Hoofdmenu oproepen
1 Roep het hoofdmenu op met »i«.
- Het hoofdmenu verschijnt.
2 Kies de regel »INSTALLATIE« met »+« of »-« en activeer deze met » OK «.
- Het menu »INSTALLATIE« verschijnt.
3 Kies de regel »SORTEREN KANALEN« met »+« of »-« en activeer deze met » OK «.
- Het menu »SORTEREN KANALEN« verschijnt.
Aanwijzingen:
Kies uit het menu »SORTEREN KANALEN« de gewenste functie. Voor de verdere bediening verwijzen wij u naar de volgende hoofdstukken, telkens vanaf punt 1.
Op de achtergrond van het menu verschijnt de actuele zender. Als de tekst van het menu hierdoor wordt gestoord, drukt u op »Dub«. Het menu krijgt nu een blauwe achtergrond.
Zenders sorteren
1 Activeer de regel »VERPLAATSEN« met »OK«.
- Het menu »VERPLAATSEN« verschijnt.
2 Kies de zender die u wenst te verplaatsen met behulp van »+ - ◁ ➕ « en markeer deze met »OK«.
3 Kies de programmaplaats waarmee de gemarkeerde zender moet worden geruild met » + - ◁ ➕ « en bevestig uw keuze met » OK «.
4 Beëindig de instelling met » i«.
INSTALLATIE
KANAALVOORKEUZE
SÖRTEREN KANALEN
KLOK
TAAL
^^:KIES
Zenders uit de zendertabel wissen
1 Kies de regel » VERWIJDEREN« met » + « of » - « en activeer deze met » OK «.
- Het menu » VERWIJDEREN« verschijnt.
2 Kies de zender die u wenst te wissen met behulp van » + - ◀ ➕ « en markeer deze met » OK«.
3 Wis de zender met » Clear«.
4 Beëindig de instelling met » i«.
Namen van de zenders invoeren
1 Kies de regel » NAAM« met » + « of »-« en activeer deze met » OK «.
- Het menu »NAAM« verschijnt.
2 Kies de programmaplaats waarvoor u een naam wenst in te voeren met behulp van »+ - ◀ ▶« en bevestig uw keuze met » OK «.
3 Voer tekens in met »+« of »-«, markeer de volgende positie met »◀« of »▶« en herhaal de invoer voor de resterende posities (max. 5 posities).
4 Bewaar de instelling met » OK «.
5 Beëindig de instelling met » i«.
Zenders opnieuw instellen
De ATS-zoekloop kan opnieuw uitgevoerd worden. Dit kan handig zijn bij het veranderen van woonplaats. Houd er rekening mee dat alle opgeslagen zenders gewist worden.
1 Roep het hoofdmenu op met »i«.
2 Kies de regel » SERVICE« met »+ « of »-« en activeer met » OK «.
3 Kies de regel » ATS-RESTART« met »+ « of »-«.
4 Kies de weergave » START« met » ◀ « of » ➕ « en bevestig uw keuze met » OK «.
- De verdere bediening gebeurt op een gelijkaardige manier zoals beschreven in het hoofdstuk "Automatische instelling", pagina 18, vanaf pt. 2.
Zenders "overslaan"
Deze functie activeert u, als u bij het stapsgewijs verderschakelen van de programmaplaatsen met »+« of »-« één of meer programmaplaatsen wilt overslaan.
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Instelling
1 Roep het hoofdmenu op met » i«.
2 Kies de regel »INSTALLATIE« met »+ « of »-« en activeer deze met » OK «.
3 Activeer de regel »KANAALVOORKEUZE« met »OK«.
4 Activeer de regel »KANAALVOORKEUZE« met »OK«.
- Op het beeldscherm verschijnt het menu voor de zender-instelling, de regel »VOORK.KAN.« is gemarkeerd.
5 Kies met » ◀« of » ◀» « de programmaplaats die moet worden "overgeslagen".
6 Kies de regel »SKIP« met »+« of »-«.
7 Kies »AAN« met »◀.
8 Sla de instelling voor deze programmaplaats op met » OK «.
9 Beëindig de instelling met » i«.
Aanwijzing:
Om ervoor te zorgen dat de programmaplaatsen weer kunnen worden gekozen, dient u de instelling te herhalen en bij punt 7 »UIT« te kiezen met »▶«.
Televisiezenders van de antenne of kabel instellen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
Instelling
1 Roep het hoofdmenu op met » i«.
2 Kies de regel »INSTALLATIE« met »+« of »-« en activeer deze met » OK «.
3 Activeer de regel »KANAALVOORKEUZE« met »OK«.
4 Activeer de regel »KANAALVOORKEUZE« met »OK«.
- Op het beeldscherm verschijnt het menu voor de zender-instelling, de regel »VOORK.KAN.« is gemarkeerd.
Aanwijzing:
Als de actuele zender de instelling stoort, drukt u op » Dub«. Het menu krijgt nu een blauwe achtergrond.
5 Kies met » ◀« of » ⊕« of » 0 ... 9 « de gewenste programmaplaats, waarop de nieuwe zender moet worden opgeslagen.
6 Kies de regel »COLOR« met »+« of »-« en kies de benodigde televisiesysteem (»PAL«, »AUTO« of »MESECAM«) met »◀« of »▶«.
7 Kies de regel »KANAAL« met »+« of »-«. Omschakelen van normale kanalen (aanduiding: »C«) naar speciale of hyperbandkanalen (aanduiding: »S«) of naar speciale kanalen (aanduiding: »E«) en weer terug met »Monitor«.
8 Voer het kanaalnummer van de zender in met twee cijfers van » 0 ... 9 «; of start de zoekloop met » ◀« of »▶«.
9 Stel de zender (indien nodig) fijn af. Kies daarvoor met »+« of »-« de regel »FYNAFSTEMMING« en wijzig de instelling met »◀« of »▶«.
10 Kies met »+« of »-« de regel »SKIP« en kies met »»« «UIT«.
11 Sla de instelling voor deze programmaplaats op met » OK «.
- De cursor springt naar de regel »VOORK.KAN.«, de volgende programmaplaats verschijnt op het beeldscherm.
Aanwijzing:
Wilt u nog meer zenders instellen, herhaal dan de punten 5 t/m 11.
12 Sluit de instelling af met » i«.
Zender van de videorecorder uit-/inschakelen
Als er veel televisiezenders worden aangeboden, die uw video-recorder in het UHF-gebied tussen kanaal 21 en 69 ontvangt, kunnen er beeldstoringen optreden tijdens het gebruik van de recorder.
Als de zender van de videorecorder wordt uitgeschakeld, dienen de recorder en het televisietoestel met een EURO-AV-kabel op elkaar aangesloten te zijn (zie paragraaf "Aansluiten en voorbereiden" op pagina 11, 12 of 14).
Zender van de videorecorder uitschakelen
1 Roep het hoofdmenu op met »i«.
2 Kies de regel » SERVICE« met »+« of »-« en activeer met » OK «.
- Het menu » SERVICE« verschijnt.
3 Kies de regel » RF-CHANNEL« met » + « of » - «.
4 Schakel de zender van de videorecorder uit met » ◀« of » ◀« (aanduiding: » UIT«) en bevestig met » OK «.
Zender van de videorecorder inschakelen
1 Roep het hoofdmenu op met »i«.
2 Kies de regel » SERVICE« met »+ « of »- « en activeer met » OK «.
- Het menu » SERVICE« verschijnt.
3 Kies de regel » RF-CHANNEL« met » + « of » - «.
4 Schakel de zender van de videorecorder in met »◀« of »▶« (aanduiding bijvoorbeeld: » C 21«) en bevestig met » OK «.
Nieuwe televisiezenders van VCR-SAT module instellen
Voorbereiden
Schakel het televisietoestel in.
Kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
MENU
TIMER
MODE
INSTALLATIE
SERVICE
^^:KIES
1 Roep het hoofdmenu op met »i«.
2 Kies de regel »INSTALLATIE« met »+« of »-« en activeer deze met » OK «.
3 Activeer de regel »KANAALVOORKEUZE«, druk hiervoor twee keer op »OK«.
Aanwijzing:
Als de actuele zender de instelling stoort, drukt u op » Dub«. Het menu krijgt nu een blauwe achtergrond.
4 Kies de gewenste programma plaats met » ◀« of » ➕«. Hier wordt een nieuwe satellietzender ingesteld.
- Op het beeldscherm verschijnt een menu met de gegevens van de gekozen satellietzender.
De regel »FREQU.« is gemarkeerd.
- Het menu biedt de volgende instellingen voor de satellietzender.
PROGR. 15
Nummer van de gekozen satellietzender.
FREQU. 109640,0 MHZ
Zendfrequentie van de satellietzender.
POL/ANT. HOR A LOW
LNB-instellingen:
polarisatie HOR (horizontaal) VER (verticaal);
Toonsoort instellen (STEREO, MONO, 50μS, 75μS, J17).
Geluidskwaliteit instellen volgens de subjectief beste indruk.
AUDIO BW 110 KHZ
Instelling van de bandbreedte.
Geluidskwaliteit instellen volgens de subjectief beste indruk.
DECODER UIT
Decoder voor gecodeerde satellietzender aan/uit.
LNB LO1 9,750 GHZ
Oscillatorfrequentie van de satelliet-ontvangsteenheid (LNB).
CONTRAST 2 (32)
Beeldcontrast van de gekozen satellietzender wijzigen. Beeldkwaliteit instellen volgens de subjectief beste indruk.
7 Voer de frequentie direct in met »0 ... 9«; of wijzig de frequentie stapsgewijs met » ◀« of » ➕ «; of druk zo vaak op » Index« tot de "nieuwe" satellietzender op het beeldscherm verschijnt.
8 Selecteer de zendergegevens van de satellietzender die nog gewijzigd moeten worden met »+« of »-« en voer ze direct in met »0 ... 9« of wijzig ze met »◀« of »▶«.
Aanwijzing:
Als u terug wilt keren naar het vorige menu – zonder de wijzigingen op te slaan – dient u op »« te drukken.
9 Bewaar de wijzigingen met »OK«.
- De videorecorder schakelt terug naar het vorige menu en kiest automatisch de volgende programmaplaats.
10 Sluit de instelling af met »i«.
Tijd en datum automatisch actualiseren
Als op programmaplaats 1 van de videorecorder een zender met teletekst is ingesteld, actualiseert de videorecorder hiermee de "interne" klok.
Dit actualiseren vindt dagelijks plaats tussen 3 uur en 6 uur. Daardoor herkent de videorecorder ook zomer- en wintertijd.
Tijd en datum handmatig instellen
1 Zet het televisietoestel aan en kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
2 Roep het hoofdmenu op met » i«.
3 Kies de regel »INSTALLATIE« met »+« of »-« en activeer deze met » OK «.
4 Kies de regel »KLOK« met »+« of »-« en activeer deze met »OK«.
- Het menu »KLOK« verschijnt, de aanduiding »TIJD« is gemarkeerd.
5 Voer de tijd in met »0 ... 9 « met vier cijfers.
6 Voer de datum in met »0 ... 9 « met vier cijfers.
7 Voer het jaar in met »0 ... 9« met twee cijfers.
Aanwijzing:
- De indicatie » *« duidt op de automatische actualisering van de tijd. Om deze functie uit te schakelen, kiest u met »▶« de aanduiding » *«. Met »+« of »-« schakelt u de functie uit (aanduiding » -«).
8 Beëindig de instelling met » OK «.
Bijzonderheden in het menu »MODE« kiezen
→ OSD-MODE
VCR NO. 1
16: 9 AUTO
NTSC PB PAL TV
AUTO POWER OFF UIT
AV2-IN AV2-IN
COLOR AUTO
^^:KIES
OK :DRUK IN
<> :WISSEL
INFO:EXIT
1 Zet het televisietoestel aan en kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
2 Schakel de videorecorder met » 0 ... 9 « in.
3 Roep het hoofdmenu op met » i«.
4 Kies de regel »MODE« met »+« of »-« en activeer deze met »OK«.
- Het menu »MODE« verschijnt.
5 Kies uit het menu »MODE« de gewenste functie. Voor de verdere bediening verwijzen wij u naar de volgende hoofdstukken, telkens vanaf punt 1.
OSD-MODE
VCR NO. 1
16: 9 AUTO
NTSC PB PAL TV
AUTO POWER OFF UIT
AV2-IN AV2-IN
COLOR AUTO
^^:KIES
OK :DRUK IN
UIT
<> :WISSEL
INFO:EXIT
Beeldscherminformatie activeren of deactiveren (OSD – On Screen Display)
1 Kies de regel » OSD-MODE« met » + « of »-«.
2 Kies »UIT«, »AUTO« of »AAN« met »◀« of »▶« en bevestig uw keuze met »OK«.
3 Beëindig de instelling met » i«.
Automatische uitschakeling activeren
Als de automatische uitschakeling is geactiveerd, schakelt de videorecorder na 3 uren automatisch uit.
1 Kies de regel »AUTO POWER OFF« met »+« of »-«.
2 Kies »3 HR« of »UIT« met »◀« of »▶« en bevestig de keuze met »OK«.
NTSC-weergave
Met deze instelling kiest u de kleurennorm van de cassette-weergave voor het aangesloten televisietoestel op aansluiting »AV 1 (EURO AV)«. Kies de instelling PAL-TV voor een PAL-televisietoestel of de instelling NTSC voor een multinorm-tele-visietoestel.
Bedieningsniveau van de videorecorder kiezen
Met deze afstandsbediening kunnen verschillende GRUNDIG videorecorders onafhankelijk van elkaar worden bediend. Vraag in de speciaalzaak, welke GRUNDIG videorecorders hiervoor geschikt zijn.
Om ervoor te zorgen dat beide videorecorders elkaar niet onderling storen, moet het bedieningsniveau van de GV 6163 worden omgeschakeld.
1 Kies de regel » VCR NO.« met »+ « of »-«.
2 » 2« (of » 1«) met » ◀« of » ➕« kiezen en met » OK « bevestigen.
3 Beëindig de instelling met »i«.
- De GV 6163 is ingesteld op bedieningsniveau 2.
Voor de bediening van de GV 6163 dient u nu zo vaak op »Mode« te drukken tot de aanduiding » VCR 2« brandt. Daarna kunt u – telkens gedurende 20 seconden – de gewenste functie kiezen.
Gebruik met een televisietoestel met het formaat 16:9
Hiervoor moeten de ingangen van de videorecorder worden aangepast.
Bijzonderheden in het menu »SERVICE« kiezen
1 Zet het televisietoestel aan en kies op het televisietoestel de programmaplaats »AV« voor de videorecorder.
2 Schakel de videorecorder met »0 ... 9« in.
3 Roep het hoofdmenu op met »i«.
4 Kies de regel » SERVICE« met »+« of »-« en activeer deze met » OK «.
– Het menu » SERVICE« verschijnt.
5 Kies uit het menu » SERVICE« de gewenste functie. Voor de verdere bediening verwijzen wij u naar de volgende hoofdstukken, telkens vanaf punt 1.
Afstandsbediening van de televisie van GRUNDIG voor de videorecorder activeren
Als uw videorecorder in een gesloten kastwand opgesteld wordt en de afstandsbediening hierdoor niet functioneert, dan kan met de afstandsbediening van het televisietoestel de videorecorder bediend worden. Voorwaarde hiervoor is wel dat uw televisietoestel en videorecorder via de aansluiting »AV1 (EURO AV)« met elkaar verbonden zijn.
Speeltijd van de cassette invoeren
De videorecorder meet na het inschuiven van de cassette de bandtijd en geeft bij uur-cassettes (E 60, E120) de totale speeltijd en de afgelopen speeltijd weer.
Voor alle andere cassettes moet de speeltijd manueel ingevoerd worden (E180, E240, E 260, E300).
1 Kies de regel » BANDLENGTE« met » + « of »-«.
2 Kies de benodigde speeltijd van de cassette met » ◀« of » ➕« en bevestig met » OK «.
3 Beëindig de instelling met »i«.
Met het kinderslot kunt u alle functies van de videorecorder vergrendelen.
Kinderslot activeren
1 Roep het hoofdmenu op met »i«.
- Het hoofdmenu verschijnt.
SERVICE PIN8-CONTROL UIT 5KINDERSLOT BANDLENGTE E180 CONTINUE-PLAY UIT RF-CHANNEL UIT ATS-RESTART UIT MENU FOR DEALER -
- Het menu »SERVICE« verschijnt.
4 Voer de vijfcijferige geheime code in met »0 ... 9« en bevestig deze met »OK«.
- Aanduiding beeldscherm van het televisietoestel »LOCKED«, alle functies van de videorecorder zijn vergrendeld.
Kinderslot uitschakelen
1 Roep het menu »SERVICE« op met »i«.
2 Voer de vijfcijferige geheime code in met »0 ... 9« en bevestig deze met »OK«.
- Het kinderslot is uitgeschakeld.
Aanwijzing:
Als u de geheime code bent vergeten, druk dan na elkaar op de toetsen »▶«, »◀«, »-«, »+«, »OK«; het kinderslot is uitgeschakeld.
SERVICE PIN8-CONTROL UIT KINDERSLOT BANDLENGTE E180 CONTINUE-PLAY UIT RF-CHANNEL UIT ATS-RESTART UIT MENU FOR DEALER -
Met deze video-afstandsbediening kunt u tevens televisietoestellen van GRUNDIG op afstand bedienen. Welke functies u kunt bedienen, hangt af van de uitvoering van het GRUNDIG-televisietoestel.
Richt de afstandsbediening op het televisietoestel.
Aanwijzing:
Richt de afstandsbediening op het televisietoestel en druk zo vaak op de toets » Mode« tot de aanduiding » TV« gaat branden. De afstandsbediening is 20 seconden lang omgeschakeld op televisiemodus.
Schakelt het televisietoestel uit (stand-by).
1 ... 0 Schakelt het televisietoestel vanuit standby in; kiest direct zenders; » 0 « kiest de programma-plaatsen » RV«. In teletekstmodus: voer het pagina-nummer met drie cijfers in.
PIP In televisiemodus: kleinbeeld in het beeld.
Schakelt het beeldformaat om.
? Roept de korte gebruiksaanwijzing van het televisietoestel op.
Schakelt het geluid aan/uit (geluid geheel uitschakelen).
i Roept "DIALOG CENTER" op of schakelt op menumodus.
Z Schakelt om tussen de twee laatst gekozen programmaplaatsen (Zapping).
OK Activeert functies, roept gegevens op, bevestigt gegevens en legt ze vast.
TXT Schakelt heen en weer tussen teletekst-modus en TV-modus.
TV-G Schakelt de tv-gids in en weer uit.
Dub In teletekst-modus: een pagina "terugbladeren".
Index In teletekst-modus: een pagina "vooruitbladeren".
In de teletekst-modus: Naar het volgende "thema".
In de teletekst-modus: Naar het volgende "hoofdstuk".
Roept het menu "Geluid" op.
Roept het menu "Beeld" op.
Storingen zelf verhelpen
| Storing | Oorzaak | Oplossing |
| Geen tijdsaanduiding op de videorecorder/cassette wordt niet ingetrokken. | Netstekker niet in stopcontact of slecht contact. | Netstekker in stopcontact ste- ken of ander stopcontact gebruiken. |
| In plaats van de klok verschijnt » -: - « op de display van de videorecorder. | Geen actuele tijd in de videore- corder aanwezig. | Tijd en datum instellen. |
| Opname van televisiezenders niet mogelijk (alleen sneeuw op het beeld- scherm). | Antennekabel is niet aangeslo- ten. | Antennekabel aansluiten. |
| Op te nemen zender is niet ingesteld op de videorecorder. | Zender instellen. | |
| Zender uitgevallen of antenne- systeem defect. | Op te nemen zender ter con- trole op het televisietoestel kiezen, of bij de buren inform- meren of zij de zender wel kunnen ontvangen. | |
| Opname niet mogelijk. | De cassette is beveiligd tegen opnemen (plaatje is eruit gebroken). | Opening aan de achterkant van de cassette met plakband afplakken. |
| TIMER-opname werd niet uitge- voerd. | Het ShowView-nummer of de datum waren niet juist. | |
| Bij opnamen via VPS/PDC-pro- grammering is de VPS/PDC- tijd verkeerd ingevoerd. | ||
| Na het onderbreken van "klaar voor opname" is » Timer on« niet ingedrukt. | ||
| De kwaliteit van het weergave- beeld is laag. | De videorecorder en het televisietoestel zijn niet op elkaar afgestemd. | Videorecorder en televisietoe- stel aanpassen (zie pagina 16). |
| De spoorpositie is slecht inge- steld. | Tijdens de weergave met »+« of »-« het beeld zoda- nig instellen dat het er vol- gens u het beste uitziet. | |
| De videokoppen zijn versleten. | Neem contact op met de spe- ciaalzaak. | |
| De bediening met de afstands- bediening is niet mogelijk. | De batterijen van de afstands- bediening zijn op. | Nieuwe batterijen plaatsen. |
| De afstandsbediening is niet op de videorecorder gericht. | De afstandsbediening op de videorecorder richten. |
Technische gegevens
Deze videorecorder voldoet aan de veiligheidsbepalingen conform DIN EN 60065 (VDE 0860) en dus aan de internationale veiligheidsvoorschriften IEC 60065.
Het product komt overeen met de eisen van de richtlijn 89/336/EEG en 73/23/EEG.
Televisienorm:
CCIR, PAL B/G, 625 beeldlijnen
CCIR, MESEC B/G, 625 beeldlijnen
Systeem: VHS
Netspanning: 220-240 V, 50 Hz
Gewicht: ca. 2,8 kg
Stroomverbruik:
- tijdens opname: ca. 17 W
- stand-by: ≤5,0 W
- Energiezuinig gebruik: ≤3,0 W
Positie: horizontaal
Omgevingstemperatuur:
+10°C tot +35°C
Relatieve luchtvochtigheid:
tot en met 80%
Spoeltijd bij terugspoelen:
met E 180-cassette typisch 60 seconden
Audio-ingangen L AUDIO IN R:
2 cinch
Video-ingangen VIDEO IN: cinch
Audio-uitgangen L AUDIO OUT R:
2 cinch
2 Euro-AV-aansluitingen:
21-polig (DIN/EN 50049)
SAT-besturingsbus: cinch
Antenne-ingang:
coax B, ingang 75 Ω(DIN 45325)
Antenne-uitgang:
coax S, uitgang 75 Ω
GRUNDIG Service
GRUNDIG
Kundendienst Nord
Kolumbusstraße 14
D-22113 Hamburg
+49/40-7 33 31-0
GRUNDIG
Kundendienst West
Horbeller Straße 19
D-50858 Köln
+49/22 34-95 81-2 51
GRUNDIG
Kundendienst Mitte
Dudenstraße 45-53
D-68167 Mannheim
+49/6 21-33-76-70
GRUNDIG
Kundendienst Süd
Beuthener Straße 65
D-90471 Nürnberg
+49/9 11-7 03-0
GRUNDIG
Kundendienst Ost
Wittestraße 30e
D-13509 Berlin
+49/30-4 38 03-21
- Installatie en veiligheid
- In een oogopslag
- Aansluiten en voorbereiden
- Instellingen
- Weergave
- Zoekfuncties
- Opname
- Kopiëren
- Satellietontvanger
- Gebruik met een decoder
- Geluidsweergave
- Speciale instellingen
- Tijd en datum instellen
- Bijzonderheden
- Kinderslot
- TV-toestellen op afstand bedienen
- Informatie
- Omvang van de levering
- Bijzonderheden van de videorecorder
- Vier opnamemogelijkheden
- ShowView\* opname
- GRUNDIG Megalogic
- INSTALLATIE EN VEILIGHEID
- IN EEN OOGOPSLAG
- De voorkant van de videorecorder
- De achterkant van de videorecorder
- De afstandsbediening
- Batterijen in de afstandsbediening plaatsen
- Aanwijzing:
- Milieutip
- De aansluitmogelijkheden
- Aanwijzingen:
- Antenne, televisietoestel en netkabel aansluiten
- Antenne, televisietoestel en GRUNDIG VCR-SAT-module aanlsuiten
- Voorzichtig:
- Antenne, televisietoestel en GRUNDIG satellietontvanger aansluiten
- Videorecorder inschakelen en uitschakelen (energiezuinige modus)
- Videorecorder en televisietoestel aanpassen
- Zenders instellen – automatisch (met ATS euro plus)
- Aanwijzing voor het overnemen van televisie- zenders met de Megalogic-functie:
- Help:
- Start de zoekloop met »OK«.
- Beëindig de instelling met »i«.
- Voorbereiden
- Weergavefuncties
- Extra weergavefuncties
- Informatie oproepen
- Cassette vooruit-/terugspoelen
- Dubbele weergavesnelheid
- Slow motion
- Stilstaande beelden stap voor stap doorlopen
- Kwaliteit van stilstaand beeld verbeteren
- Beeldstoringen verhelpen (instelling van de spoorpositie)
- Automatische beeldverbetering (ACC Plus)
- Weergave van NTSC-opnamen
- Geluidsspoor kiezen
- Surroundgeluid kiezen
- Continuweergave
- Continuweergave activeren
- Continuweergave uitschakelen
- Doelloop
- Opnamen vinden – met het Video Index Search System (VISS)
- Vier opnamemogelijkheden:
- Het Video-Programmeer-Systeem (VPS/PDC)
- Direct opnemen
- Bediening
- Uitschakeltijd invoeren
- Opnamen naadloos achter elkaar zetten (Assemble)
- Later opnemen – door invoeren van het ShowView-nummer
- Voorbeeld
- Aanwijzing voor opnamen van satellietont- vanger:
- Later opnemen – door invoeren van de gegevens van het gewenste televisieprogramma
- Opnamegegevens controleren, wijzigen, wissen
- TIMER-menu oproepen
- Opnamegegevens controleren
- Opnamegegevens wijzigen
- Opnamegegevens wissen
- "Klaar voor opname" van de videorecorder onderbreken
- "Klaar voor opname" van de videorecorder weer activeren
- Voorbereiden en aansluiten
- Camcorder aansluiten
- Tweede videorecorder of een DVD-speler aansluiten
- EURO-AV2-aansluiting van de video-recorder aanpassen
- Opnemen van externe apparatuur
- Opnemen
- SATELLIETONTVANGER
- Gebruik met een satellietontvanger zonder SAT-besturingsbus
- Aansluiten
- EURO-AV2-aansluiting van de videorecor- der voor de satellietontvanger aanpassen
- Zenders van de satellietontvanger opnemen
- Opname - gestuurd door een satellietontvanger
- Gebruik met een decoder met televisie- zenders van de antenne of van de kabel
- Programmaplaats voor een decoder in- stellen
- PAY-TV-programma's opnemen
- Gebruik met een decoder met televisie- zenders van de VCR-SAT module
- Programmaplaats voor een decoder instellen
- Hifi-geluidsweergave
- Geluidssynchronisatie
- Bedienen
- Televisiezenders sorteren, wissen en namen van zenders wijzigen
- Hoofdmenu oproepen
- Zenders sorteren
- Zenders uit de zendertabel wissen
- Namen van de zenders invoeren
- Zenders opnieuw instellen
- Zenders "overslaan"
- Instelling
- Televisiezenders van de antenne of kabel instellen
- Zender van de videorecorder uit-/inschakelen
- Zender van de videorecorder uitschakelen
- Zender van de videorecorder inschakelen
- Nieuwe televisiezenders van VCR-SAT module instellen
- MENU
- PROGR. 15
- FREQU. 109640,0 MHZ
- POL/ANT. HOR A LOW
- AUDIO BW 110 KHZ
- DECODER UIT
- LNB LO1 9,750 GHZ
- CONTRAST 2 (32)
- Tijd en datum automatisch actualiseren
- Tijd en datum handmatig instellen
- Bijzonderheden in het menu »MODE« kiezen
- Beeldscherminformatie activeren of deactiveren (OSD – On Screen Display)
- Automatische uitschakeling activeren
- NTSC-weergave
- Bedieningsniveau van de videorecorder kiezen
- Gebruik met een televisietoestel met het formaat 16:9
- Bijzonderheden in het menu »SERVICE« kiezen
- Afstandsbediening van de televisie van GRUNDIG voor de videorecorder activeren
- Speeltijd van de cassette invoeren
- Kinderslot activeren
- Kinderslot uitschakelen
- Technische gegevens
- Televisienorm:
- Stroomverbruik:
- Spoeltijd bij terugspoelen:
- GRUNDIG Service
- GRUNDIG
Merk : GRUNDIG
Model : GV 6153 HIFI
Categorie : Videorecorder
