Type product	Warmtepomp (lucht/water of brine/water)
Model	Atag Energion 8
Afmetingen (hxbxd)	Ca. 1000 x 600 x 600 mm (zonder boiler)
Gewicht	Ca. 130 kg (compleet met boiler)
Voedingsspanning	400 V ~ 3N + PE, 50 Hz
Aanbevolen zekering	16 A traag
Vermogen (verwarming)	8 kW (nominaal)
Vermogen (koeling)	Optioneel, tot 3 kW koelunit
Tapwatercapaciteit	150 liter boilervat (RVS)
Max. cv-aanvoertemperatuur	61 °C (bij boilerbedrijf)
Koudemiddel	R407C
Geluidsvermogen	< 45 dB(A)
Installatie	Muurmontage, vrije ruimte rondom min. 30 cm
Beschermingsgraad	IPX1 (geschat)
Besturing	Elektronische regeling met display en tiptoetsen
Functies	Verwarmen, koelen (optioneel), warmwaterbereiding, legionellabeveiliging
Onderhoud	Periodiek controleren op drukken, sensoren en ontluchten
Veiligheid	CE-markering, voldoet aan NEN 3028, NEN 1010
Geschikt voor	Gesloten cv-installaties en bronsystemen (water/glycol of water)

Veelgestelde vragen - Energion 8 Atag

Hoe installeer ik de Atag Energion 8 warmtepomp?

De installatie moet worden uitgevoerd door een erkende installateur volgens de richtlijnen in de handleiding. Zorg voor een stevige muur, voldoende vrije ruimte (min. 30 cm) en een 3-fase 400V aansluiting met 16A zekering. Het bron- en cv-systeem moeten worden gevuld en ontlucht volgens de voorschriften.

Welk type bron kan ik gebruiken?

De warmtepomp is geschikt voor een gesloten bronsysteem met water-glycol (brine/water) of alleen water (water/water). Bij water/water moet een scheidingswarmtewisselaar worden gebruikt.

Wat is de aanbevolen cv-aanvoertemperatuur?

Voor vloerverwarming wordt een stooklijn van 30-40 °C aanbevolen. Voor radiatoren kan een hogere temperatuur nodig zijn (40-50 °C), maar let op het rendement. De instellingen worden via het installateurmenu (toetsen + en i) aangepast.

Hoe stel ik de boiler temperatuur in?

Ga naar het installateurmenu en zoek instelling S22 (Boiler setpoint). De standaardwaarde is 55 °C, instelbaar tussen 35 en 58 °C. De hysterese (S23) bepaalt wanneer de boiler opnieuw opwarmt.

Wat is de legionellabeveiliging?

De warmtepomp voert automatisch een legionellacyclus uit: eens per 8 dagen (instelbaar via S27) wordt de boiler 's nachts opgewarmd tot 64-72 °C (instelbaar via S26) met het elektrische element om bacteriën te doden.

Wat te doen bij een foutcode op het display?

Noteer de foutcode (bijv. 94, 20, 73) en raadpleeg de storingslijst in de handleiding. Veel fouten hebben betrekking op te lage druk, flowproblemen of sensordefecten. Probeer eerst de reset (R-toets) of schakel de spanning kort uit. Bij aanhoudende fouten neem contact op met een installateur.

Kan ik de warmtepomp ook gebruiken voor koeling?

Ja, met de optionele koelunit (3 kW) kan de woning passief worden gekoeld via vloerverwarming of fancoils. De koeling wordt ingesteld via het installateurmenu (S16-S20) en geschakeld met een schakelaar of koelthermostaat.

Hoe ontlucht ik het systeem?

Activeer de ontluchtingscyclus via instelling S02 in het installateurmenu. De pompen draaien dan maximaal gedurende 24 uur om lucht uit het bron- en cv-circuit te verwijderen. Zorg dat de ontluchters open staan.

Wat is het maximale vermogen van het elektrische hulpelement?

Het elektrische hulpelement in de warmtepomp heeft een vermogen van 4 kW bij 400 V. Dit element wordt gebruikt bij noodbedrijf (instelling S04) of als bivalentbedrijf (S03) inschakelt bij zeer lage buitentemperaturen.

Waar vind ik de handleiding voor de Atag Energion 8?

De volledige bedienings- en installatiehandleiding (72 pagina's) is gratis te downloaden in PDF-formaat op de website van Atag of via notice-facile.com. Er is ook een online vertaalservice beschikbaar.

GEBRUIKSAANWIJZING Energion 8 Atag

Bedienings- en installatiehandleiding

De Energion Warmtepomp met 150 liter boiler

VOORWOORD

De Energion warmtepomp van ATAG is een modulair opgebouwd toestel voor centrale verwarming en optioneel tapwaterbereiding en vrije koeling. De toestellen voldoen aan het kwaliteitskeur Warmtepompen voor ruimteverwarming, koeling en tapwaterbereiding. Het toestel is geconstrueerd voor montage aan de muur en functioneert geluidsarm.

De Energion warmtepomp kan aangesloten worden op een elektronische aan/uit kamerthermostaat of elektronische thermostaat met batterijgevoede klokfunctie.

De afbeeldingen in deze installatie handleiding kunnen afwijken van de daadwerkelijke uitvoering. Wijzigingen voorbehouden.

Gebruik conform de voorschriften

De Energion warmtepompen zijn volgens de laatste stand der techniek en erkende veiligheidstechnische voorschriften geproduceerd.

De toestellen zijn alleen geschikt voor toepassing in gesloten huishoudelijke cv- of tapwaterinstallaties. Elk ander afwijkend gebruik is voor risico van de installateur of gebruiker en geldt als niet conform de voorschriften. Voor eventuele schade voortvloeiend uit het niet juiste installatie en/of gebruik is ATAG Verwarming Nederland B.V. niet aansprakelijk. Het is alleen toegestaan om de ATAG warmtepomp te installeren in een vorstvrije ruimte. Raadpleeg voor de juiste installatie en het juiste gebruik deze bedienings- en installatiehandleiding. Neem bij vragen contact op met ATAG Verwarming Nederland B.V..

Conformiteitsverklaring

Met de CE-markering wordt aangegeven dat de ENERGION warmtepompen van ATAG Verwarming Nederland B.V. voldoen aan de criteria van:

Machinerichtlijn (89/392/EEG)

Laagspanningsrichtlijn (73/23/EEG)

EMC richtlijn (89/336/EEG)

Richtlijn drukapparatuur (97/23/EEG)

RLK dec 97

zoals laatstelijk gewijzigd.

Carl Berlo

CEO

ATAG Verwarming Nederland B.V.

INHOUD

1. INSTALLATIE ENERGION WARMTEPOMP 100

1.1 ALGEMEEN 10

1.2 INSTALLATIERICHTLIJNEN 10

1.3 VERPAKKING 11

1.4 MONTAGE EN INSTALLATIE VAN DE WARMTEPOMP 12

1.4.1 Achterwand van de warmtepomp monteren 12

1.4.2 Bronzijdige installatie 13

1.4.3 CV-zijdige installatie 14

1.4.4 Compressorblok 15

1.4.5 Hydraulischeblokken 15

Details aansluiting voeding en externe kabels 20

1.5.2 Bezetting stekkerblokjes voor aansluitingen op print regelunit. 21

1.6 AANSLUITING VAN SENSOREN EN ELEKTRISCHE ONDERDELEN 21

1.6.1 Compressorblok 21

1.6.2 Drukschakelaars 21

1.6.3 Temperatuurvoelers 21

1.6.4 Elektrisch verwarmings element 22

1.6.5 CV- en Bronpompen 22

1.6.6 Kamerthermostaat 22

1.6.7 Het schakelen van de koeling 22

1.6.8 Weersafhankelijke regeling 22

1.6.9 Netspanning 22

1.7 INSTALLATIE VAN DE ENERGION BOILER 23

1.7.1 Algemeen 23

1.7.2 Installeren verticale 150 l Boiler 23

1.7.3 Installeren horizontale 150 l boiler wandmodel 24

2. INBEDRIJFSTELLING 26

2.1.3 Vullen en ontluchten van boilercircuit: 26

2.2 INBEDRIJFNAME ENERGION WARMTEPOMP. 27

3.2.1 Bedrijfstoestanden 30

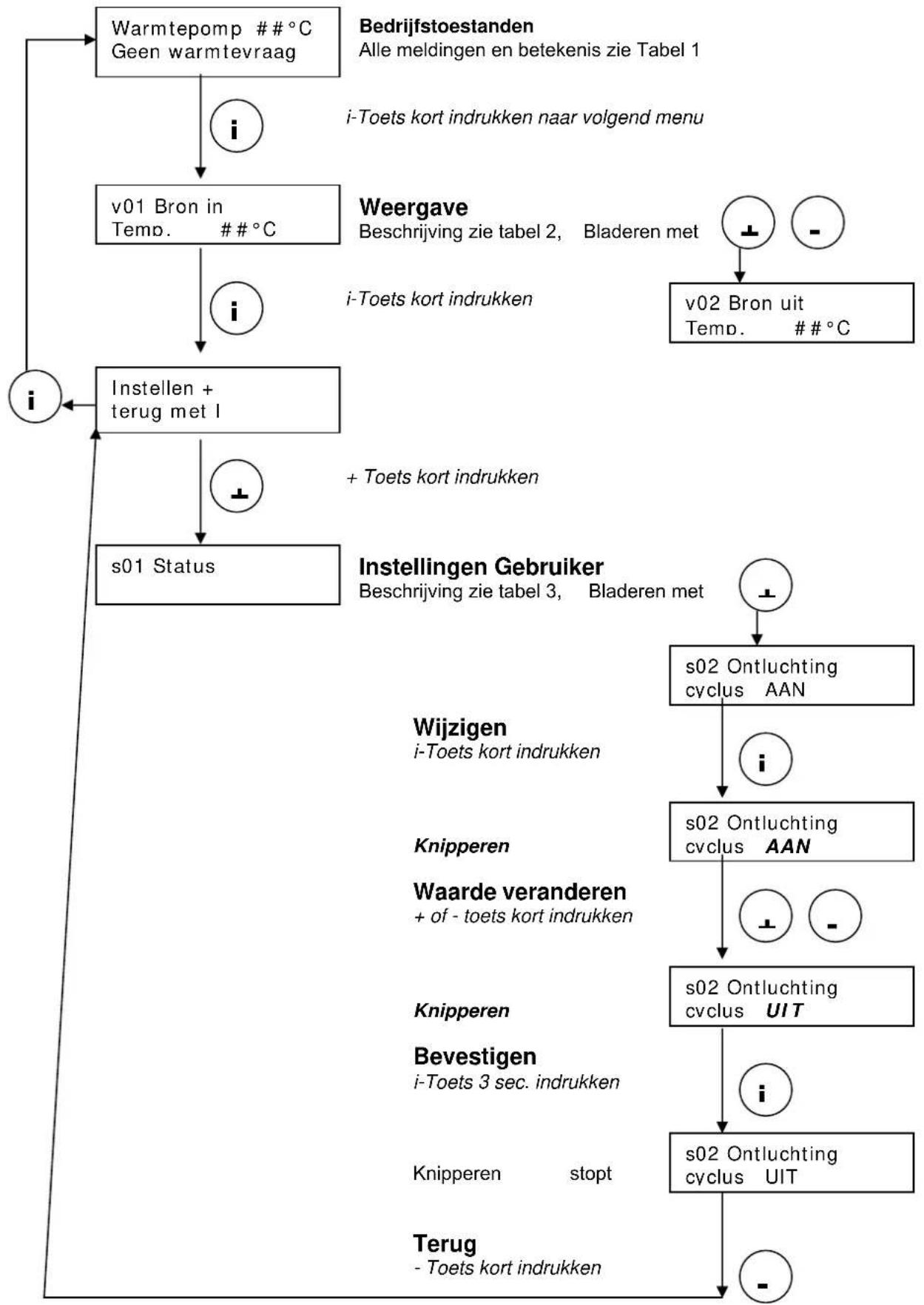

3.2.2 Weergave menu 31

3.2.3 Instellingen Menu voor de gebruiker 31

3.3 INSTELLINGEN MENU VOOR DE INSTALLATEUR 32

4. DE WERKING VAN DE ENERGION WARMTEPOMP 36

4.1 DE HOOFDFUNCTIES VAN DE ENERGION WARMTEPOMP 36

4.1.1 Verwarmen 36

4.1.2 Energiebalans regeling. 36

4.1.3 Vloerverwarming en andere lage temperatuur verwarming systemen 36

4.1.4 Warmwater 36

4.2.3 Inschakelen van het elektrisch element op Bivalentbedrijf, 39

4.2.4 Anti-pendelperiode 39

4.2.5 Stooklijn 39

4.2.6 Boiler setpoint temperatuur 40

4.2.7 Toerental instelling circulatiepompen 40

4.2.8 Legionella 40

4.2.9 Delta-T tussen "bron-in" en "bron-uit" 40

4.2.10 Aan / uit schakelen van de ontluchtingsprocedure 40

4.2.11 Inschakelen elektrisch hulpelement 40

4.2.12 Koelbedrijf 40

5. STORINGEN 42

5.1 STORINGEN OPLOSSEN 42

5.1.1 Verwijderen van de mantel 42

5.1.2 Uitschakelen van de opstarttest 42

5.1.3 Lage drukstoring, kans bevriezen verdamper 43

5.1.4 Hoge druk storing 43

5.2 TABEL 4 FOUTCODES 44

5.3 STORINGEN WAARBIJ GEEN FOUTMELDING ZICHTBAAR IS 46

5.4 TABEL 5 MOGELIJKE OORZAAK STORING 47

6. GARANTIE, SERVICE EN ONDERHOUD 49

6.1 GARANTIE 49

6.2 SERVICE 49

6.3 ONDERHOUD 49

7. SPECIFICATIES 50

7.1 TECHNISCHE SPECIFICATIES ENERGION WARMTEPOMPEN 50

7.2 PRESTATIES ENERGION WARMTEPOMPEN 51

7.3 TECHNISCHE SPECIFICATIES ENERGION BOILER B150 V EN H 52

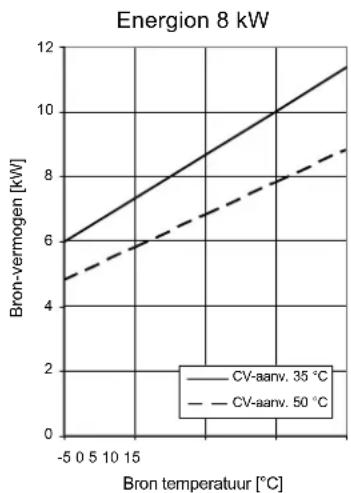

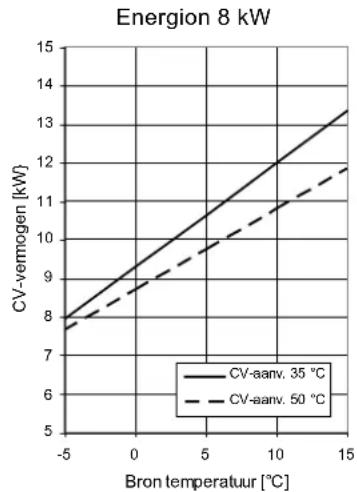

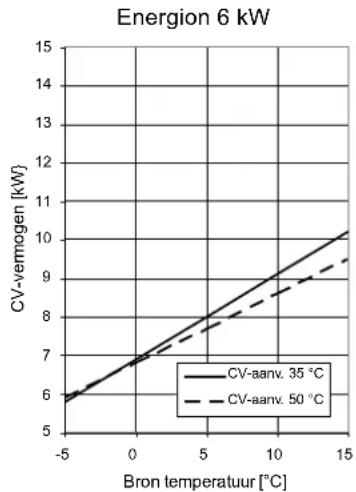

7.4.1 Bron- en CV-zijdig vermogen als functie van Bron- en CV-temperatuur 53

7.4.2 Vereiste bron- en CV-zijdig debiet 54

7.4.3 Bron- en CV-zijdig maximaal toelaatbare weerstand 54

Energion warmtepomp met koeling zonder mantel

1. INSTALLATIE ENERGION WARMTEPOMP

1.1 Algemeen

Voordat u met de installatie van de Energion warmtepomp begint, moet eerst worden gecontroleerd of aan alle voorwaarden gesteld in 1.2 Installatierichtlijnen is voldaan.

Let er bij het afnemen van de mantel op dat er delen zijn die onder een levensgevaarlijke spanning (400 V wisselspanning) staan.

Raak deze onderdelen nooit aan zonder het toestel eerst spanningsloos te hebben gemaakt.

Het toestel mag pas onder spanning worden gezet nadat alle onderdelen volgens voorschrift zijn geplaatst en het bron- en cv-systeem zijn gevuld.

Het is mogelijk voor korte tijd zonder bronsysteem op noodbedrijf te draaien, alle verwarmingsen warmwaterfuncties worden dan door het 4 kW elektrisch uitgevoerd.

In geval van onbekendheid met het fenomeen warmtepompen is het aan te bevelen eerst de algehele werking van een warmtepomp en de specifieke werking van de Energion te bestuderen. Een goede bron van informatie is ook de ISSO 72 richtlijn.

Koudemiddel R 407 C

De warmtepomp is met het veilige koudemiddel R 407 C gevuld. Het koelsysteem bevindt zich binnen in het gesloten compressorblok.

Dit compressorblok mag beslist niet worden geopend of beschadigd.

1.2 Installatierichtlijnen

De warmtepomp mag afhankelijk van het type aan een gesloten (water-glycol of water) bronsysteem en een gesloten laag temperatuur cv-installatie worden aangesloten. Het is belangrijk dat de doorstroming van het bron- en cv-systeem in alle gevallen wordt gegarandeerd.

Zowel het bron- alsook het cv-systeem moeten door geautoriseerde vakmensen volgens onderstaande richtlijnen worden geïnstalleerd:

1. Plaats bij voorkeur de warmtepomp op de begane grond in verband met extra bronleidingen in de woning. Bijvoorbeeld in een bijkeuken of een kast naast de voordeur.

2. Er moet een koudwaterkraan aanwezig zijn in de nabijheid van de warmtepomp.

3. De warmtepomp wordt bijvoorkeur aangesloten op een werkschakelaar. De warmtepomp moet worden aangesloten op een 3 fase 400 Volt wisselspanningsnet voorzien van een nul en aarde.

4. De installatie moet afgezekerd zijn op 16 AT (traag) en voorzien zijn van een aardlekschakelaar.

5. De aansluiting op het bron- en cv-systeem moet voorhanden zijn. Wees ervan overtuigd dat alle vuil uit de installatie is verwijderd. Is dit niet het geval, dan grondig spoelen. In het cv-systeem mogen geen chemische middelen worden toegepast.

6. Bij de installatie van de warmtepomp moet voor service en onderhoud min. 30 cm ruimte rondom worden vrijgehouden.

7. De warmtepomp en boiler moeten aan een vlakke wand met voldoende draagkracht worden opgehangen (Dichtheid 200kg/m³). Het minste kans op resonantie is er als de warmtepomp zo dicht mogelijk bij een hoek of dwarsmuur hangt. Bij onvoldoende stevige wand- en/of vloerconstructies kan resonantie ontstaan met lawaai tot gevolg. Gasbeton scheidingsmuren en gipsplaatwanden binnen de woning voldoen doorgaans niet aan. Buitenmuren en geïsoleerde spouwmuren tussen 2 woningen of tussen garage en woning doorgaans wel.

8. Het is niet aan te bevelen de warmtepomp zonder meer tegen een scheidingswand met een verblijfruimte te monteren.

9. De opstellingsruimte waar de warmtepomp wordt geïnstalleerd moet vorstvrij blijven. Dit geldt ook voor de afvoer van de inlaatcombinatie.

10. Het is aan te bevelen om een lucht/vuilafscheider in de bronleiding te monteren.

11. De warmtepomp moet worden geïnstalleerd volgens:

- NEN 3028 Veiligheidseisen voor centrale verwarmingssystemen.

- NEN 1010 Veiligheidsbepalingen voor laagspanningsinstallaties.

- NEN 1006 Algemene voorschriften voor drinkwater-installaties.

1.3 Verpakking

De ATAG warmtepomp wordt geleverd op een pallet. Op deze pallet bevinden zich de volgende dozen:

Verpakking Inhoud Afmeting		Ixbxh in cm	Gewichtin kg	Materiaal
Doos 1	Compressorblok	63x42x65	80	Karton
Doos 2	ToebehorenInstallatievoorschriftElektrische regelaarHydraulischeblokken	72x47x34	25	Karton
Doos 3 Achterwand metevt. koelunit envoormantel		113x63x53 20	/ 30 Karton

De bijbehorende boilertypen zijn verpakt in afzonderlijke dozen afhankelijk van het type.

Verpakking Inhoud Afmeting Ixbxh			Gewichtin kg	Materiaal
		in cm
Doos 1	150 I RVS boiler horizontaal of verticaal	119x66x68	70	Karton

Het installatievoorschrift bevindt zich in de doos met toebehoren.

Laat de onderdelen zo lang mogelijk in de verpakking om beschadiging te voorkomen.

LET OP:

Nooit de verpakking met het compressorblok op z'n kant of op z'n kop leggen, of de compressor z'n rug leggen De olie kan uit het oliecarter van de compressor lopen en bij start kan direct schade ontstaan.

1.4 Montage en installatie van de warmtepomp

Bij de montage en installatie van de warmtepomp moeten achtereenvolgens de volgende werkzaamheden worden uitgevoerd:

Achterwand van de warmtepomp monteren

Bepaal de plaats van de warmtepomp. Houd rekening met een vrije ruimte rondom van 30 cm. Teken de bevestigingsgaten af;

Boor drie gaten van 10 mm op de gemerkte plaatsen waar de achterwand uiteindelijk aan wand wordt gemonteerd. Plaats de drie meegeleverde S10 pluggen in de boorgaten;

Monteer aansluitend de achterwand met de drie meegeleverde M8 houtdraaibouten en ringen aan de wand.

Om het monteren van het compressorblok te vergemakkelijken kan een eventueel optioneel geplaatste koelunit gemakkelijk verwijderd worden. Neem m.b.v. een schroevendraaier de leidingklemmen los.

Bronzijdige installatie

De warmtepomp is uitsluitend geschikt voor aansluiting op een gesloten bronsysteem. De aansluitingen voor „bron-in“ en „bron-uit“ bevinden zich aan de linker onderzijde van de achterwand. De maat van de bron aansluitingen direct uit de warmtepomp is 28 mm.

Brijn/water-gesloten-bronsystemen

Het bronsysteem bij brijn/water moet met een mengsel van water en glycol met een verhouding van 33% glycol worden gevuld. Deze mengverhouding biedt een bescherming tot -15°C.

Water/water-bronsystemen

Bij een watergevuld bronsysteem moet het grondwater door een wisselaar gescheiden worden van de verdamper. Met behulp van het bronventielcontact kan eventueel een tweede bronpomp of een klep bediend worden.

Bij de installatie van het bronsysteen moet het volgende in acht worden genomen:

Het is aan te bevelen om 28 mm afsluiters in het bronsysteem te monteren;

Ter voorkoming van hinderlijk condenswater moeten alle leidingen dampdicht worden

geïsoleerd tot in de omkasting. Dit kan met het bijgeleverde dampdichte isolatietape;

In het bronsysteem moet een vul-/aftapkraan met manometer worden gemonteerd;

In het bronsysteem moet een expansievat worden geplaatst. Bepaal de inhoud aan de hand van de broninhoud, de temperatuur en de statische druk in het bronsysteem;

Het is aan te bevelen om een lucht-/vuilafscheider (b.v.Spirovent) in de „bron-uit“-leiding van het bronsysteem te monteren;

Plaats een veiligheidsoverstortventiel van 3 bar in de "bron-uit"-leiding.

LET OP;

Messing wartels van knelkoppelingen van VSH en Honeywell zijn NIET bestand tegen condens en amoniak uit dampdichte isolatie.

Ook het gebruik van gegalvaniseerde stalen leiding en gietijzer en niet roestvaststalen fittingen wordt afgeraden. Ook bij zorgvuldig aanbrengen van dampdichte isolatie kan door geringe condensvorming corrosie optreden.

De bij de Energion warmtepomp geleverde wartels en knelringen van het merk Giacomini zijn wel bestand tegen condensvorming en Amoniak uit dampdichte isolatie.

De Giacomini wartels en knelringen zijn gemaakt uit speciaal zachtgegloeid messing. De wartels zijn zorgvuldig vernikkeld. Gebruik altijd goed passend gereedschap om beschadiging te voorkomen. Het verdient dan ook aanbeveling om knelverbindingen voor koperen bronleidingen van dit merk te gebruiken.

CV-zijdige installatie

De warmtepomp is alleen geschikt voor aansluiting op een gesloten cv-installatie. Voor een storingsvrij functioneren moet de cv-installatie door geautoriseerde vakmensen zijn aangelegd conform de voorschriften van de NEN 3028.

De aansluiting voor retour (koud) en aanvoer (warm) bevinden zich aan de rechteronderzijde van de achterwand en zijn geschikt voor aansluiting met een 28 mm klemkoppeling.

Bij de installatie van het cv-systeem moet het volgende in acht worden genomen: monteren

• Om het cv-systeem met water te kunnen vullen of te kunnen aftappen moet een vul-/aftapkraan met manometer in de cv-leiding worden gemonteerd;
• In de retourleiding van de cv-installatie moet een expansievat worden geplaatst. Bepaal de inhoud aan de hand van de inhoud van het cv-systeem, de temperatuur en de statische druk in het cv-systeem;
• Het is aan te bevelen om een Spirovent lucht-/vuilafscheider in de retourleiding van het cv-systeem te monteren;
• Plaats een veiligheidsoverstortventiel van 3 bar in de "CV-retour"-leiding.
• Bij installaties met zones die zijn uitgerust met thermostatisch geregelde ventielen moet worden gewaarborgd dat er altijd voldoende doorstroming is. Dit is mogelijk m.b.v. een direct gevoed laagtemperatuursysteem waarover een minimale flow gegarandeerd wordt, zie de technische specificaties.

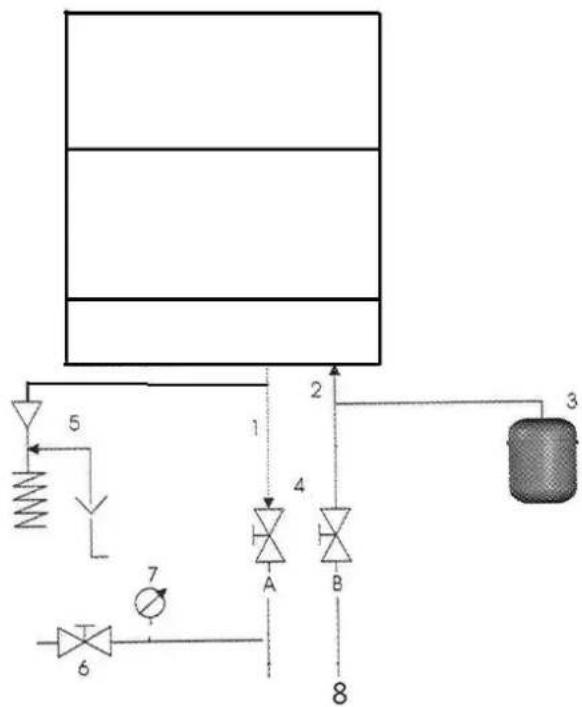

CV-circuit

1. cv-aanvoer leiding
2. cv-retour
3. expansievat
4. afsluiters
5. drukbeveiliging
6. vul/aftap kraan
7. manometer
8. lucht/vuil afscheider

Compressorblok

Het compressorblok is het hart van de warmtepomp. Deze unit wordt compleet inbouwgereed geleverd en moet aan ophangpunten in de achterwand gemonteerd worden. In het compressorblok bevinden zich de compressor, twee warmtewisselaars, twee drukschakelaars, het expansieventiel en de koelleidingen. Aan het compressorblok zijn aan de linkerzijde de aansluitingen voor de drukschakelaars en de 400 V voedingsspanning voor de compressor aangebracht. Aan de voorzijde bevinden zich vier aansluitingen waar later de hydraulischeblokken en de semi-flexibele leidingen aan worden bevestigd.

LET OP!

Het compressorblok nooit open maken omdat deze met speciale akoestische en thermische isolatie is gevuld.

Leg het compressorblok nooit plat op zijn rug.

Bij het ophangen van het compressorblok moeten de volgende werkzaamheden worden uitgevoerd:

• Verwijder de doos van het compressorblok;
• Hang het compressorblok in de bevestigingspunten van de achterwand van de warmtepomp. Door hem in de achterwand tot tegen de bovenrand op te tillen en dan rechtstandig te laten zakken, het compressorblok komt ca 4 cm onder de bovenrand van de mantel te hangen.
• Het compressorblok centreert zichzelf precies in het midden van de achterwand;
• Verwijder de vier rode beschermdoppen van de aansluitingen.

De warmtepomp is uitgerust met twee hydraulische blokken. De hydraulische blokken worden inbouwgereed geleverd. De hydraulische blokken zijn voorzien van een automatische vlotterontluchter en een circulatiepomp met aansluitkabel en connector. Het hydraulische blok voor het cv-systeem is bovendien voorzien van een verwarmingselement van 4 kW/400 V met kabel en connector. In het hydraulische blok is tevens een maximaaltemperatuurbegrenzer, als beveiliging voor het verwarmingselement tegen droogkoken aangebracht. De resetknop bevindt zich aan de rechterzijde van het hydraulischeblok. De beide hydraulische blokken zijn voorzien van een thermische/akoestische isolatie.

De hydraulische blokken en overige delen bevinden zich in de doos „Toebehoren“(doos 2) van de warmtepomp.

1.4.1.1 Bronzijdig hydraulische blok

Allereerst wordt het bronzijdig hydraulische blok geïnstalleerd. Het bronzijdige hydraulische blok is te herkennen aan de cijfers 1 en 2 die zich aan de voorzijde van het isolatiemateriaal bevinden.

Bij het monteren van het bronzijdig hydraulische blok moeten de volgende werkzaamheden worden uitgevoerd:

• Schuif het bronzijdig hydraulische blok over de onderste aansluiting van het compressorblok;
• Schroef de bovenste wartelmoer van het bronzijdig hydraulische blok handvast aan het compressorblok. Zorg ervoor dat het bronzijdig hydraulische blok t.o.v. de onderste aansluiting van het compressorblok wordt gecentreerd;
• Gebruik uitsluitend de bij de Energion warmtepomp geleverde wartels en knelringen van het merk Giacomini
• De Giacomini wartels en knelringen zijn gemaakt uit speciaal zachtgegloeid messing. De wartels zijn zorgvuldig vernikkeld. Gebruik altijd goed passend gereedschap om beschadiging te voorkomen.
• Schuif de zwarte kunststof ring over de onderste aansluiting tegen het bronzijdig hydraulische blok en zet deze vast met meegeleverde moer;
• Zorg ervoor dat het bronzijdig hydraulische blok met het aandraaien van de onderste aansluiting niet verschuift;
• Draai de bovenste wartelmoer van het bronzijdig hydraulische blok vast.

LET OP: Controleer alle bevestigingen en zet alles goed vast om resonanties te voorkomen!

1.4.1.2 Cv-zijdig hydraulische blok

Voor de montage van het cv-zijdig hydraulische blok gelden dezelfde werkzaamheden als bij het bronzijdig hydraulische blok. Het cv-zijdig hydraulische blok is herkenbaar aan de cijfers 3 en 4 die op de voorzijde van de isolatie is aangebracht. De voedingskabel van het verwarmingselement moet tussen het compressorblok en de aanvoeraansluiting van de cv worden gelegd.

1.4.1.3 Flexibele leidingen

De vier flexibele leidingen bevinden zich in de doos „Toebehoren“(doos 2) van de warmtepomp. De beste montagevolgorde is van binnen naar buiten, bijvoorbeeld de volgorde 2 – 4 – 1 – 3. Let op dat bij de montage:

• de flexibele leidingen spanningsloos recht naar voren wijzen,
• het met kracht verbuigen ven de flexibele leidingen niet is toegestaan
• de dampdichte isolatie niet beschadigd raakt.

De warmtepomp is voorzien van een elektronische regelunit. Deze zorgt voor de aansturing van het compressorblok, de twee hydraulische pompen, het verwarmingselement en de driewegkleppen voor boiler en/of koeling. Bovendien heeft de regelunit een belangrijke controlefunctie m.b.t. de veiligheid en het optimaal gebruik van de warmtepomp. Bij inbedrijfname en werking worden de verschillende functies verklaard.

Het monteren van de regelunit zelf gaat als volgt:

• Verwijder met de enkele schroef het onderdeksel
• Hang de regelunit aan de twee schroeven aan de voorzijde van het compressorblok;
• Bevestig de regelunit met de twee schroeven met de kunststof ring aan de onderzijde
• Nadat alle kabels geplaatst zijn kan de kabelgoot in de daarvoor bestemde geleiding worden gemonteerd.

De interne kabels zijn voorzien van verschillende typen stekkers en worden aangesloten in connectoren in de zijkant van de regelunit, zie ook het aansluitschema in het deksel van de regelunit.

Interne bekabeling

• Voedingskabel met connector tussen de regelunit en het compressorblok;
• Dukschakelaarkabel tussen regelunit en compressorblok;
  • CV- en bronpompkabels
• Temperatuursensoren Bron-in en -uit en CV-aanvoer en -retour
• Displaykabel
• Optioneel voor toestellen water/water, de verdampersensor
• Optioneel, de kabel voor de driewegklep van de koelunit

Externe aansluitingen

Onder de deksel bevinden zich stekkerblokjes met gecombineerde stekkers voor aansluiting van de externe bekabeling:

Grote aansluitblok externe voeding

- Voedingkabel, een gecombineerde of twee gescheiden; Bij enkelvoudige aansluiting de brug niet verwijderen!!

Stekkerblok X1

• Aansluiting 2-draads potentiaal vrije kamerthermostaat.
• Aansluiting koelcontact of koelthermostaat, potentiaalvrij.
• Boiler temperatuursensor (alleen specifiek voor Energion Boiler) of overbruggingsweerstand 2,1 kOhm
• Buitenvoeler voor weersafhankelijke regeling (specifiek Energion)
• Bus, nog niet beschikbaar
• Extern uitschakelcontact, potentiaalvrij maakcontact schakelt de warmtepomp uit

Stekkerblok X5

• Aansluitmogelijkheid ^e ZV-pomp

Stekkerblok X6

- Aansluitmogelijkheid extern bronventiel of relais voor bronpomp

Stekkerblok X7

- Boilerdriewegklepkabel (alleen bij gebruik van de Energion Boiler); , let op de blauwe Nuldraad in de onderste bij het PE teken, de zwarte draad in de L', en de bruine draad in de L" (bovenste)

1.5 Aansluitschema regelunit.

Schematische weergave van de Energion regelunit

In bovenstaand schema is eenvoudig te herkennen op welke punten de verschillende kabels aangesloten moeten worden.

LET OP. De electrische aansluitingen in de Perilex wandcontactdoos of werkschakelaar moeten kloppen. Indien deze NIET kloppen dan de aansluiting in de Perilex wandcontactdoos of werkschakelaar wijzigen. NIET de fasedraden in het toestel omdraaien!

1.5.1 Elektrisch schema van de Energion Warmtepomp

Details aansluiting voeding en externe kabels

Aansluiting 400 V op aansluitblok onder het onderste deksel van de regelunit

LET OP : Brugverbinding niet losnemen bij enkelvoudige aansluiting Nul zorgvuldig op de goede positie, verwisselen met fase leidt tot ernstig defect regelunit en valt niet onder garantie Bij melding Error 38 de faes L2 en L3 verwisselen

Stekkerblokjes X1, X5, X6, en X7

Bezetting stekkerblokjes voor aansluitingen op print regelunit.

X1: Sensoraansluitingen:

• 1,2: Kamerthermostaat
• 3,4: Koelcontact, (potentiaalvrij)
• 5,6 Buitentemperatuurvoeler NTC
• 7,8 Boilertemperatuurvoeler.
• 9,10 Vrij contact voor Bus-aansluiting, niet actief
- 11,12 Extern uitschakelcontact, met potentiaalvrij contact mogelijkheid tot uitschakelen Warmtepomp.

X5: 2 ^e CV-pomp, van onder naar boven

• Aarde
  • Vrij
• Nul
• Fase

X6: Bronventiel, van onder naar boven

• Aarde
  • Vrij
• Nul
• Fase

X7: Boiler driewegklep, van onder naar boven

• Nul blauwe draad
• L' zwarte draad
• L" bruine draad

1.6 Aansluiting van sensoren en elektrische onderdelen

Compressorblok

De elektrische aansluiting bevindt zich aan de linkerzijde van het compressorblok. Steek de connector van het compressorblok in de hiervoor bestemde aansluiting.

Drukschakelaars

In het compressorblok zijn twee drukschakelaars gemonteerd. Met deze drukschakelaars wordt gemeten of de compressordruk niet te laag of te hoog wordt. De aansluiting bevindt zich aan de linkerzijde van het compressorblok. Steek de connector van de drukschakelaarkabel in de hiervoor bestemde aansluiting.

Temperatuurvoelers

De warmtepomp is voorzien van vier temperatuurvoelers. In de twee buitenste leidingen (nummer 1 en 3) worden de twee temperatuurvoelers met de blauwe connectoren handvast gemonteerd. In de twee binnenste leidingen (nummer 2 en 4) worden de twee temperatuurvoelers met de rode connectoren handvast gemonteerd. De temperatuurvoelers worden aangesloten op de elektronische regelunit

LET OP: Nooit met een sleutel of tang aandraaien anders beschadigt de dompelbuis.

Het verwarmingselement bevindt zich in het cv-zijdige hydraulische blok. Het verwarmingselement is voorzien van een geaarde connector. Sluit de connector aan op de daarvoor bestemde aansluiting rechts bovenin de regelunit. Druk de kabel in de kabelklemmetjes rechts op het compressorblok.

CV- en Bronpompen

De warmtepomp is voorzien van twee toerengeregelde pompen. De pompen zijn voorzien van geaarde connectoren. Sluit de beide connectoren aan op de elektronische regelaar.

LET OP: Trek nooit met lopende pomp de stekker uit de regelunit, de traploze pompsturing kan hierdoor beschadigen.

Kamerthermostaat

De aansluiting bevindt zich aan de onderzijde van de warmtepomp. De kamer(klok)thermostaat wordt pos. 1 en 2 van het stekkerblokje X1 aangesloten. De warmtepomp kan met alle gangbare aan/uit schakelende elektronische kamerthermostaten of aan/uit schakelende klokthermostaten (2-draads) functioneren die voldoen aan de navolgende eisen.

• Stroomverbruik maximaal 10 mA;
• Geen conventionele warmteversneller met anticipatieweerstand.
• De aansluiting moet gescheiden zijn van aarde;
• Het schakelcontact moet potentiaalvrij zijn.

Het schakelen van de koeling

De aansluiting voor het inschakelen van de koeling bevindt zich op het stekkerblok X1 pos 3 en pos 4. Om de koeling te kunnen schakelen zijn er een aantal opties mogelijk.

Optie koelschakelaar:

Het is mogelijk middels een normale schakelaar de koeling aan en uit te schakelen. Deze bevindt zich op een prettig bereikbare plaats, bijvoorbeeld naast de kamerthermostaat. Omdat met name bij vloerkoeling een zekere anticipatie door de bewoner gewenst is kan dit een goede en goedkope oplossing zijn.

Optie koelthermostaat:

Het is mogelijk de koeling te schakelen met een aparte thermostaat.

Optie gecombineerde verwarmings- en koelthermostaat:

Indien er gekozen wordt voor een gecombineerde kamerthermostaat, dan zijn er van diverse thermostaat fabrikanten uitvoeringen leverbaar die doorgaans met een gezamenlijke Nul werken. In dat geval moet deze Nul op de contacten 2 en 4 worden aangesloten.

ATAG adviseert de Honeywell FocusPro met gecombineerde functie voor verwarmen en koelen.

Weersafhankelijke regeling

De elektronische regelaar maakt het mogelijk om de CV-aanvoertemperatuur weersafhankelijk te regelen. Deze weersafhankelijke regeling werkt zowel voor koeling als voor verwarming. Voor het gebruik van deze optie moet een buitenvoeler worden aangesloten. De weersafhankelijke regeling zal op basis van de buitentemperatuur en de ingestelde stooklijn de aanvoertemperatuur voor de cv-installatie berekenen. De stooklijn kan door de installateur zelf worden ingesteld. De aansluiting voor de buitentemperatuursensor bevindt zich op stekkerblok X1, pos 5 en 6.

Netspanning

De warmtepomp moet bij voorkeur worden aangesloten met een vaste voedingskabel en een werkschakelaar. De warmtepomp moet aangesloten worden op een 400VAC/3P+N+GND/50Hz elektrische installatie. De installatie moet afgezekerd zijn op 16 AT (traag) en zijn voorzien van een aardlekschakelaar per 3 fasen. De externe bedrading moet voldoen aan NEN-1010 voorschriften voor laagspanningsinstallaties.

1.7 Installatie van de Energion boiler

Algemeen

Deze installatie-instructie behoort bij de ATAG RVS boilers van 150 liter B150 H/V. Deze boilers kunnen in combinatie met de 6, 8 of 10 kW warmtepomp worden geïnstalleerd. Hierbij wordt het tapwater in de boiler opgewarmd door middel van het cv-water dat van de warmtepomp afkomstig is.

ATAG levert ook een staande 200 liter boiler (CBS200WP). Voor toepassing van een CBS200WP moet een aparte aansluitset WA000001 (driewegklep en boilersensor) toegepast worden. Hierbij worden aparte instructies meegeleverd. Zie ook bijlage 6.

De ATAG wandhangende RVS boiler is leverbaar in twee uitvoeringen:

• 150 liter inhoud B150 V _ geschikt voor Verticale wandmontage altijd onder de ATAG warmtepomp
• 150 liter inhoud B150 H _ geschikt voor Horizontale wandmontage bij voorkeur rechts van de ATAG warmtepomp;

Let op: de CV-zijdige aansluitingen op de 150 liter boiler zijn 22 mm.

Installeren verticale 150 l Boiler

Bij het monteren en installeren van de B 150 V moeten de volgende werkzaamheden achtereenvolgend worden uitgevoerd:

• Teken de vijf bevestigingspunten van de warmtepomp en boiler met behulp van aftekenmal en de waterpas af;
• Boor de vijf 10 mm gaten, breng de S10 pluggen aan en monteer de boiler-ophangbeugel op de onderste positie;
• Verwijder de mantel van de boiler;
• Hang de boiler op aan de beugel voor de boiler;
• Neem de achtermantel van de warmtepomp uit de verpakking;
• Monteer de vier 28 mm wartelmoeren en knelringen van de achtermantel (deze worden geleverd bij de warmtepomp) op de vier boileraansluitingen;
• Positioneer de achtermantel van de warmtepomp zodanig dat de vier aansluitingen over de aansluitingleidingen van de boiler schuiven. Laat de achtermantel nu verder zakken, net zolang tot de twee geboorde gaten zichtbaar zijn door de twee gaten in de achtermantel;
• Breng de drie houtdraadbouten aan en draai deze vast;
• Draai de vier wartelmoeren tussen de boiler en de warmtepomp handvast aan en trek deze na met passende steeksleutel;
• Sluit de 12-polige boilerconnector aan op de 12-polige connector die achter uit de elektronische regelaar van de warmtepomp komt;
• Installeer een inlaatcombinatie met KIWA-keur vóór de koudwateraansluiting van de boiler. Sluit de afvoer van de inlaatcombinatie aan op de riolering. Sluit de warmwaterleiding aan op de boiler;
• Zorg ervoor dat het complete cv-systeem met koud water is schoongespoeld alvorens deze met het toestel te verbinden;
• Sluit de afvoer van het overstortventiel via een open verbinding aan op de riolering;
• Ga nu verder met de installatie van de warmtepomp (zie installatiehandleiding warmtepomp paragraaf 1). Monteer de mantel van de boiler en warmtepomp pas als allerlaatste om beschadigingen hieraan te voorkomen, dus pas na het vullen en ontluchten.

Installeren horizontale 150 l boiler wandmodel

Bij het monteren en installeren van de verticale B 150 H moeten de volgende werkzaamheden achtereenvolgend worden uitgevoerd:

• Teken de vijf bevestigingspunten van de warmtepomp en boiler met behulp van aftekenmal en het waterpas af De aftekenmal is zowel te gebruiken voor montage van de boiler links als rechts van de warmtepomp. Installatie rechts van de boiler verdient de voorkeur i.v.m. verbindend leidingwerk;
• Boor de vijf 10 mm gaten, breng de S10 pluggen aan en monteer de boilerophangbeugel;
• Verwijder de mantel van de boiler;
• Hang de boiler op aan de beugel voor de boiler;
• Neem de achtermantel van de warmtepomp uit de verpakking;
• Positioneer nu de drie gaten in de achtermantel voor de drie geboorde gaten, breng de drie houtdraadbouten aan en draai deze vast;
• Monteer de cv-verbindingsleidingen tussen de warmtepomp en boiler;
• Installeer een inlaatcombinatie met KIWA-keur vóór de koudwateraansluiting van de boiler. Sluit de afvoer van de inlaatcombinatie aan op de riolering. Sluit de warmwaterleiding aan op de boiler;
• Zorg ervoor dat het complete cv-systeem met koudwater is schoongespoeld alvorens deze met het toestel te verbinden;
• Sluit de afvoer van het overstortventiel via een open verbinding aan op de riolering;
• Sluit de 12-polige boilerconnector aan op de 12-polige connector die achter uit de elektronische regelaar van de warmtepomp komt;
• Ga nu verder met de installatie van de warmtepomp (zie installatiehandleiding warmtepomp paragraaf 1.5). Monteer de mantel van de boiler en warmtepomp pas als allerlaatste om beschadigingen hieraan te voorkomen, dus pas na het vullen en ontluchten.

2. INBEDRIJFSTELLING

2.1 Vullen en ontluchten

Broncircuit

Indien het grondboorbedrijf de wisselaar heeft afgeperst op minimaal 6 bar en heeft afgevuld met waterglycol, hoeft het broncircuit alleen op druk te worden gebracht.

Om het broncircuit (bij) te vullen en te ontluchten moeten de volgende werkzaamheden worden uitgevoerd:

• Sluit de slang aan op het waterglycol-reservoir. Alvorens de slang met de vul-/aftap-aansluiting te koppelen, laat u eerst de slang vol lopen zodat lucht die zich in de slang bevindt niet in het broncircuit wordt gebracht;
• Draai de ontluchtingsnippel op de bron-ontluchter open;
• Indien er afsluiters in het circuit geplaatst zijn, open dan eerst de afsluiter in de "bron-uit" leiding. De lucht wordt nu uit de grondleidingen geperst;
• Vul het broncircuit door achtereenvolgens het waterglycolmengsel onder druk in het broncircuit te persen. Controleer op lekkage en corrigeer zo nodig. Open de afsluiter in de "bron-in" leiding zo gauw de meeste lucht uit het circuit geblazen is;
• Controleer tijdens het vullen de druk op de bronmanometer in het broncircuit. Sluit de vulkraan zo gauw de druk in het broncircuit ca. 2 bar bedraagt;
• Koppel na het vullen van het broncircuit de slang los.

Nadat het broncircuit gevuld is moet eerst het cv-circuit gevuld en ontlucht worden op verdelers vloerverwarming (radiatoren) e.d. Daarna mag pas de stekker in de wandcontactdoos worden geplaatst en zullen de bron circulatiepomp en de cv-circulatiepomp de nog aanwezige lucht uit de beide circuits drukken. Controleer daarbij nogmaals de druk.

Cv-circuit

De vul-/aftapkraan aan de cv-zijde wordt gebruikt bij het vullen van het cv-circuit. Om het vullen en het ontluchten goed en snel te laten verlopen moet de cv-circulatiepomp stil staan.

Om het cv-circuit te vullen en te ontluchten moeten de volgende werkzaamheden worden uitgevoerd:

• Sluit de slang aan op de waterleiding. Alvorens de slang met de vul-/aftapaansluiting te koppelen, laat u eerst de slang vol lopen zodat lucht die zich in de slang bevindt niet in het cv-circuit wordt gebracht;
• Controleer of de ontluchtingsnippel op de cv-ontluchter open staat;
• Indien de warmtepomp in combinatie met een boiler wordt geplaatst moet de 3-wegklep met de hand in de middenstand worden gezet;
• Vul het cv-circuit door achtereenvolgens de waterkraan en de vulkraan open te draaien. Zorg ervoor dat de vul-en waterkraan geheel openstaan, zodat de lucht uit het radiatorcircuit wordt gedrukt. Open en sluit tijdens het vullen alle radiatorontluchtingskraantjes. Doorloop daarbij de installatie van boven naar beneden. Controleer op lekkage en corrigeer zo nodig. Open de afsluiter in de cv-aanvoerleiding zodra de meeste lucht uit het circuit is geblazen;
• Controleer tijdens het vullen de druk op de cv-manometer. Sluit de vulkraan zodra de druk in het cv-circuit ca. 2 bar bedraagt;
• Koppel na het vullen van het cv-circuit de slang los.

Vullen en ontluchten van boilercircuit:

• Open hoofdkraan, stopkraan van de inlaatcombinatie en alle warmwaterkranen;
• De boiler wordt nu gevuld. Ga door met vullen totdat er een constante waterstroom uit alle kranen komt;
• Draai vervolgens alle warmwaterkranen dicht.

2.2 Inbedrijfname Energion warmtepomp.

1. Installeer het toestel volgens de beschrijving in 1.4 Montage en installatie
2. Sluit de benodigde kabels aan op de nieuwe regelunit:

a. Compressorkabel
b. Drukschakelaarkabel
c. Optioneel: de driewegklepkabel koelunit, rechter zijkant regelunit, Let op: plaats connector onder de CV-pomp.
d. Plaats de beide pompkabels, in de connector net boven de pompen in de regelunit.
e. Sluit de optionele boilersensor nog niet aan, maar laat voorlopig het overbruggingsweerstandje zitten (2,1 kOhm).
f. Monteer de eventueel boilerdriewegklepkabel, let op de blauwe Nuldraad in de onderste, de zwarte draad in de L', en de bruine draad in de L" (bovenste)

1. Sluit de 400 V voedingkabel aan op het aansluitblok. Bij enkelvoudige aansluiting brug niet verwijderen!! ADVIES: pas een vaste aansluitkabel met werkschakelaar toe.
2. Bij aflevering is in het X1 stekkerblok van de regelunit een 2,1 kOhm weerstand geplaatst ter overbrugging van de boilersensor.
3. Controleer of aan de rechterkant de CV-pompkabel boven en driewegklepkabel onder zit !!!
4. Zet spanning op de regelunit.
5. Kies het "statusmenu" door de + en i -toets tegelijk 3 seconden in te drukken
6. Controleer bij S 05 of de tijd goed staat.
7. met + door naar S 2, schakel de ontluchting in, beide pompen gaan nu draaien, controleer of de beide circuits goed lopen. Start en stop de ontluchting af en toe.
8. Lopen de pompen goed, schakel dan S 40, de opstarttest, aan.
9. Maak toestel spanningsloos en zet het weer onder spanning, de opstartfase moet zonder foutmelding doorlopen worden.
10. Test eventueel eerst de optionele koeling door koelvraag te genereren. Als de buitentemperatuur te laag is koelt de warmtepomp niet. Plaats eventueel een hulpsensor, en controleer de werking. (bij V 12 wordt getoond of koelvraag wordt gehonoreerd)
11. Schakel door naar verwarming en zet de kamerthermostaat hoog, controleer:

a. Loopt de warmtepomp zonder bijgeluiden
b. Het temperatuurverschil tussen CV-aanvoer en retour 6 tot 10 °C bedraagt.
c. Het temperatuurverschil tussen Bron-in en -uit 3 tot 5 °C bedraagt

1. Verwissel nu eventueel de overbruggingsweerstand voor de boilersensor. Dit geeft even fout 73, daarna gaat de warmtepomp de boiler opwarmen.

2. Controleer na ca. 1 uur of de boiler goed is opgewarmd

LET OP:

Maak het toestel NOOIT spanningsloos als de compressor draait.

De ATAG warmtepomp is uitgerust met een elektronische regelunit, en een in het frontpaneel gemonteerde display met tiptoetsbediening.

De warmtepomp zal met deze hoogwaardige elektronica volledig automatisch en zo energie zuinig als mogelijk aan de verschillende comfortbehoeftes voldoen.

• Warmtevraag voor woningverwarming vanuit een normale kamerthermostaat,
• Koelvraag door de koelschakelaar op koelen te zetten
• Warmwatervraag indien warm water wordt getapt, of de boiler is afgekoeld.

In verband met de hoge eisen die een warmtepomp aan het afgiftesysteem stelt om optimaal te kunnen functioneren zijn in de bijlagen, naast een globale uitleg over de werking van de warmtepomp, ook een aantal systeemadviezen opgenomen.

3.1 Weergaven en instellingen

Om de automatische afhandeling van de warmtevraag zo goed mogelijk af te stemmen op de verwarming – en/of koelinstallatie in de woning, kunnen een aantal instellingen door de installateur worden aangepast. Dit installateursmenu is voor de gebruiker niet toegankelijk. Wel kunnen een beperkt aantal instellingen door de gebruiker worden aangepast als daar behoefte aan bestaat, op deze manier kan het toestel worden ingesteld op eventuele specifieke gebruikerswensen. Het is verstandig om hiervoor de gebruikershandleiding zorgvuldig te lezen en bij vragen contact op te nemen met uw installateur.

Daarnaast bestaat de mogelijkheid om een aantal door de warmtepomp gemeten waarden uit te lezen.

Display

In normale toestand laat het display de bedrijfstoestand zien.

Dit wil zeggen dat altijd te zien is wat de Warmtepomp aan het doen is.

De weergave "Warmtepomp 23 °C" "Geen Warmtevraag" is daarbij de toestand waarin er geen vraag naar verwarming van de woning, geen warmwater vraag en geen koelvraag is. Dit is de "stand-by" stand. Zie voor verdere uitleg van de verschillende bedrijfstoestanden de tabel 1 met normale bedrijfstoestanden.

De weergegeven temperatuur op de eerste regel van het display is de temperatuur van het water dat warmtepomp in het CV systeem brengt. Dit noemt men de CV-aanvoertemperatuur.

Vanuit deze bedrijfstoestand kunnen we een aantal menu's doorlopen worden.

In deze menu's kunnen een aantal temperaturen en instellingen bekeken worden

Verder kan men een aantal zaken instellen door het bedienen van de toetsen i, + en – op het bedieningsfront.

3.2 Bediening Menustructuur

Bedrijfstoestanden

Tabel 1: Beschrijving bedrijfstoestanden Regelunit Energion
Display weergave	Beschrijving
	Bedrijfstoestand bij eerste opstart en herstart
Warmtepomp ## °CTest kontakten	Opstarttest van de regelunit na inschakelen van de voedingsspanning.
Warmtepomp ## °COpstartfase	De warmtepomp doorloopt een opstartcontrole cyclus, waarbij de werking wordt gecontroleerd.
Warmtepomp ## °COntluchting	De ontluchtingscyclus is ingeschakeld, en zal na 24 uur automatisch uitschakelen.
	Normale bedrijfstoestanden
Warmtepomp ## °CGeen warmtevraag	Warmtepomp is bedrijfsklaar, er is geen warmte-, koude- of boilervraag.
Verwarming ## °CPompen voorloop	Er is warmtevraag, de CV-pomp draait, wacht op voorwaarden om compressor te starten.
Verwarming ## °CCompressor loopt	Er is warmtevraag, de pompen draaien, de compressor loopt, en levert warmte.
Verwarming ## °CPompen naloop	De compressor is juist uitgeschakeld, de pompen draaien de bij s12 ingestelde tijd na.
Verwarming ## °Cantipendeltijd	Er is warmtevraag, de compressor start niet omdat de tijd sinds de vorige start korter is dan de anti-pendeltijd.
Verwarming ## °CEnergie balans V	Er is warmtevraag maar deze wordt nog niet afgehandeld omdat nog niet aan alle startcriteria voor de meest energiezuinige bedrijfssituatie is voldaan.
Verwarming ## °CEnergie balans N	De warmtevraag is beëindigd, maar de compressor loopt nog omdat deze zich in de energiebalansregeling bevindt.
Verwarming ## °Ccontact 1 dicht	Er is warmtevraag, maar de warmtepomp is geblokkeerd omdat het externe contact 1 gesloten is
Verwarming ## °Cmet E-hulpverw.	Er is warmtevraag, de compressor loopt samen met het hulpverwarmingselement.
Verwarming ## °CVloerdrogen	Het vloerdroogprogramma is ingeschakeld (instellen bij S39 in het instellingenmenu).
Verwarming ## °CNoodbedrijf	Er is warmtevraag en het noodbedrijf s04 is ingeschakeld. Alle warmte wordt nu geleverd door het elektrisch element.
Boiler ## °CPompen voorloop	Er is boilervraag, de CV-pomp draait, wacht op voorwaarden om compressor te starten.
Boiler ## °CCompressor loopt	Er is boilervraag, de compressor loopt, en levert warmte aan de boiler.
Boiler ## °CPompen naloop	De boiler is opgewarmd tot de ingestelde temperatuur, de restwarmte uit de warmtepomp wordt in de boiler gebracht.
Boiler ## °Ckontact 1 dicht	Er is boilervraag, maar de warmtepomp is geblokkeerd omdat het externe contact 1 gesloten is.
Boiler ## °Cmet E-hulpverw.	Er is boilervraag, en de boiler wordt opgewarmd met het elektrisch element. instelling S21
Boiler ## °CLegionella safe	De boiler wordt opgewarmd tot de legionella-veilige temperatuur, (instellen bij S26 in het instellingenmenu).
Boiler ## °CNoodbedrijf	Er is boilervraag en het noodbedrijf is ingeschakeld. De boiler wordt met het elektrisch element opgewarmd (instellen bij S04 in het instellingenmenu).
Koeling ## °CAan	Er is koelvraag, de CV-pomp en de bronpomp draaien, de driewegklep in de koelunit is omgeschakeld voor koelbedrijf.
Koeling ## °Cantipendeltijd	De koeling heeft zijn setpointtemperatuur bereikt en wacht tot de temperatuur daar 2 °C boven komt.

Weergave menu

Bij de eerste keer indrukken van de i-toets komt men in het weergavemenu.

De + loopt van weergave v1 naar v2 en verder.

De – loopt weer terug.

Zie voor de betekenis van de weergaven tabel 2.

Tabel 2: Beschrijving Weergave menu Regelunit Energion
Display weergave	Beschrijving
v01 Bron in Temp. # # °C	Weergave van de actuele Bron-in temperatuur, sensor 01 op het linker bron-pompblok
v02 Bron uit Temp. # # °C	Weergave van de actuele Bron-uit temperatuur, sensor 02 op het linker bron-pompblok
v03 CV-retour Temp. # # °C	Weergave van de actuele CV-retour temperatuur, sensor 03 op het rechter CV-pompblok
v04 CV-aanvoer Temp. # # °C	Weergave van de actuele CV-aanvoer temperatuur, sensor 04 op het rechter CV-pompblok
v05 Verdamper Temp. # # °C	Weergave van de actuele verdamperintredetemperatuur in het koudemiddelcircuit van de warmtepomp.
v06 Boiler Temp. # # °C	Weergave van de actuele boilertemperatuur.
v07 Warmwater Inschakel # # °C	Dit is de temperatuur waarvan af de boiler weer wordt opgewarmd
v08 Warmwater Setpoint # # °C	Insteltemperatuur van de boiler
v09 Buiten Temp. # # °C	Weergave actuele buitentemperatuur
v10 CV-aanvoer Setpoint # # °C	Weergave actuele CV-setpointtemperatuur, s06
v11 Kamerthermo-staat vraag # ##	Weergave van de kamerthermostaat vraag. AAN of UIT
v12 Koeling vraag # ##	Weergave van de koeling vraag. AAN of UIT

Instellingen Menu voor de gebruiker

Voor de gebruiker zijn slechts een beperkt aantal instellingen te wijzigen, bij het doorlopen van dit gebruikerinstellingenmenu worden de installateursinstellingen overgeslagen.

LET OP: Aan dit overslaan van instellingen merkt de installateur dat hij in het gebruikers instellingenmenu zit. Als men in het installateurmenu op “—” drukt wordt het menu niet verlaten.

3.3 Instellingen menu voor de Installateur

Voor de installateur is een settingmenu met alle instellingen bereikbaar door het indrukken van

+ en i tegelijk gedurende 3 seconden.

Terugkeren in het bedrijfstoestanden menu door kort op + en i tegelijk te drukken.

Tabel 4:Beschrijving instellingen Regelunit ATAG Energion Warmtepomp
Installateursniveau			Niveau activeren met + en i 3 sec. vasthoudenWijzigen i, dan + of -, dan i gedurende 3 seconden vasthouden
Display weergave	default	min max		Beschrijving instelbare parameters
s01 Status	n.v.t.
s02 Ontluchting cyclus ####	UIT	UIT	AAN In-	of uitschakelen van de ontluchtingscyclus.Bij inbedrijfname dient de ontluchtingscyclus te worden ingeschakeld. De warmtepomp zal nu gedurende 24 uur de CV- en bronpomp laten lopen waarbij het systeem ontlucht wordt.
s03 Bivalent bedrijf Tamb< ## °C	-5 -9 5	Instelling	van de	buitentemperatuur waarboven de warmtepomp nooit het elektrisch element zal bijschakelen voor bijverwarming.Onder deze temperatuur is bivalent bedrijf toegestaan, d.w.z. kan het elektrisch hulpverwarmingselement worden ingeschakeld als de bij S15 ingestelde tijd is verstreken.
s04 Noodbedrijf Elektrisch ####	UIT	UIT	AAN Ins	chakelen van het elektrisch noodbedrijf kan zinvol zijn als nog geen bron aanwezig is, storing geeft, of als er een storing aan de warmtepomp is. Alle gevraagde verwarmings- en warmwaterfuncties worden met het elektrisch verwarmingselement uitgevoerd.
s05 Tijd # # .## Uur	0:00	Instellen	van de	tijd, in 24 uurs notatie. Op grond van een correcte instelling zal de warmtepomp zijn legionella-programma 's nachts afhandelen
s06 CV-aanvoer Ta (+15°C) ## °C	35 30 5	Instelling van de		de weersafhankelijke regeling Ta is de CV-setpoint waarde bij + 15 °C
s07 CV-aanvoer Tb (-10°C) ## °C	45 30 5	Instelling van de		de weersafhankelijke regeling Tb is de CV-setpoint waarde bij - 10 °CIndien geen buitenvoeler is aangesloten is dit de vaste CV-setpoint.
s08 Verwarmingsstop T-amb> ## °C	17 5 25	Instelling van de		buitentemperatuur waarboven de warmtepomp niet voor verwarmen in bedrijf zal komen (Eco-temperatuur)
s09 CV-aanvoer Hysterese ## °C	7	3	15 Instel	ling van de maximale afwijking van de CV-setpoint temperatuur welke wordt toegelaten als de compressor de bij s36 ingestelde nalooptijd probeert te halen.
s10 CV-pomp Min toeren ##	1 1 22	Instelling	waarmee	het minimale CV-pomp toerental kan worden ingesteld.Deze instelling geldt alleen tijdens normaal CV-bedrijf en de ontluchtingscyclus
Display weergave	default	min max		Beschrijving instelbare parameters
s11 CV-pompMax toeren # #	25 1 25	Instelling	waarm	ee het maximale CV-pomptoerental kan worden ingesteld.Deze instelling geldt alleen tijdens normaal CV-bedrijf en de ontluchtingscyclus
s12 CV-pompNaloop ## min	1 min 1	min 255	min Instelling	ling van de nadraaitijd van de CV-pomp na beëindiging van de warmtevraag voor CV.
s13 Kompressor interval ## min	20	10	60 Instelling	ling van de compressor intervaltijd. Deze tijd in minuten geldt voor normaal CV bedrijf.Gedurende de ingestelde tijd komt de compressor geen 2° keer in bedrijf.Als er binnen deze tijd nog eens warmtevraag is wordt deze pas afgehandeld als de intervaltijd verstreken is.
s14 Verwarming voorrang ## min	10 10 60	Instelling van de verwarmingsvoorrangtijd. Als de warmtepomp langer dan de max. tijd boilerbedrijf (S25) op boileropwarming heeft gelopen, zal nu gedurende de hier ingestelde tijd de CV-vraag worden afgehandeld, indien deze aanwezig is.
s15 Elektrisch bijw na ### uur	UIT	UIT/ 0,5/		Indien gedurende de ingestelde tijd onafgebroken warmtevraag is, kan het elektrisch element bijkomen.
s16 Koeling###	Uit		Aan Weergave van de koelvraag. Als het contact van de koeling gesloten is, en als aan de overige voorwaarden is voldaan zal de warmtepomp in koelbedrijf gaan en verschijnt de waarde Aan. Let op S17, 18 en 19.
s17 Koelstop###	15 10 30	Instelling van de buitentemperatuur waaronder de warmtepomp niet voor koeling in bedrijf zal komen
s18 Koelsetpoint Tc (25°C) ## °C	17 17 20	Instelling van de Weersafhankelijke regeling van de koelwater aanvoertemperatuur, Tc is de CV-setpoint waarde bij + 25 °C
s19 Koelsetpoint Td (40°C) ## °C	23 21 30	Instelling van de Weersafhankelijke regeling voor koeling, Td is de CV-setpoint waarde bij + 40 °C Indien geen buitenvoeler is aangesloten dan is dit de vaste CV-setpoint waarde bij koeling.
s20 CV-pompkoeling n = ##	20 10 22	Instelling vast CV-pomptoerental bij koeling
s21 Boiler metElektrisch ######	Uit Uit/ Aan/ Stop /Immer			Niet actief.
s22 BoilerSetpoint ## °C	55	35	58	Instelling boilersetpoint.De boilertemperatuursetpoint instelbaar tussen 35 en 58. Daarbij is 55 °C de aan te bevelen instelling Onafhankelijk van de gekozen instelling zal de legionellabeveiliging S26 en S27 altijd actief zijn.
s23 BoilerHysterese ## °C	6 4 10	Instelling boilerschakeldifferentie, als de temperatuur van de boiler daalt tot het boilersetpoint (S22) minus de schakeldifferentie (S23) dan zal de boiler weer worden opgewarmd tot de bij S22 ingestelde waarde.
s24 CV-setpoint Boilerbedr. # # °C	61 56 61	Weergave max		imale aanvoertemperatuur tijdens boilerbedrijf.
s25 Max tijd Boilerbedr. # # min	50 20 60	Instelling van de maximale tijd dat de warmtepomp boilervraag blijft afhandelen terwijl tegelijkertijd onafgebroken CV-vraag aanwezig is. Na deze tijd gaat de warmtepomp voor de bij S14 ingestelde tijd op CV-bedrijf.
s26 Legionella Beveiliging # # °C	64 64 72	Instelling van de legionellaveilige temperatuur welke eens per (bij S27 instelbare) periode wordt bereikt met het elektrisch hulpelement. Deze legionella opwarming vindt vanaf 2:00 uur's nachts plaats.
s27 Legionella Interv. # # dgn	8 0 = uit, 1 tot 31			Interval in dagen voor het legionellaprogramma.
s28 Brontype # # # # # # # # # #	geen bron	S-W/W-W/geen bron		Keuze brontype.S-W staat voor gesloten bron met glycol W-W staat voor een bron zonder antivries.
s29 Bron UIT minimaal # # °CBrine/water Water/water	-5 +4	-12	5	Instelling van de minimale Bron-uit temperatuur, om te voorkomen dat de bron te ver uitgekoeld wordt.
s30 Bron IN minimaal # # °CBrine/water Water/water	-12 +2	-15	5	Instelling van de minimale Bron-in temperatuur, om te voorkomen dat het water in de verdamper zal bevriezen.
s31 Bronpomp Min toeren # #	1 1 22	Instelling van het minimale bronpomptoerental bij compressor aan en ontluchting.
s32 Bronpomp bij koeling # #	15 10 22	Instelling van het vaste bronpomptoerental bij koeling
s33 Bron IN-UITdT # # °C	3 2 5	Instelling van het temperatuurverschil tussen Bron-in en Bron-uit
s34 dT Verdamper en Bron-in # # °C	n.v.t.	Niet actief
s35 Ijsvorming meettijd # min	4	4 8 Instelling van de ijsvormingscontrole tijd van de automatische verdamper-ontdooicyclus.Met deze periode wordt de tijd bepaald waarin wordt geconcludeerd dat ijsvorming aan de verdamper plaatsgevonden heeft. Alleen bij problemen kan deze tijd eventueel verlengd worden.
s36 Kompressor naloop ## min	4	1 10 Instelling van de compressor nadraaitijd.Indien binnen deze tijd de CV-aanvoertemperatuur niet meer dan de bij S09 stijgt zal de compressorlooptijd met deze waarde verlengd worden om het aantal schakelingen van de compressor te beperken.Bij een traag systeem kan een langere tijd gekozen worden.
s37 Taal # # # # # # # # # # #	Nederlands	Nederlands/Deutsch/English
s38 Fabrieks Instellingen	n.v.t.	Niet actief
s39 Vloer drogenSetpoint #### °C	UIT	UIT,20-29°C30-45°C		Vloerdroog programma20 - 29°C (Tegels drogen) wordt met het Elektrisch element verwarmd30 - 45°C (cementvloer drogen), wordt met de compressor verwarmd
s40 Opstart testWarmtepomp ####	UIT	UIT	AAN Instelling van de Opstarttest van de warmtepomp.Indien deze is ingeschakeld zal de warmtepompelke keer als de stroom onderbroken is geweest ofals twee sensoren in bron- of CV-circuit zijnlosgenomen van de regelunit een Opstarttestuitvoeren. Daarbij wordt de compressorgecontroleerd op warmteafgifte, het CV- en Bron-circuit op flow en de temperatuursensoren oppositie.
s41 Inbedrijf-name WP	n.v.t.	Niet actief
s42 Inbedrijf-name succes	n.v.t.	Niet actief
s43 CV systeem###### ####	n.v.t.	Niet actief
s44 Externe C VNapompen #### min	0 0,1 tot	24 Instelling van		de Externe CV-pomp nadraaitijd.Deze waarde is onafhankelijk van de interne CV-pomp nadraaitijd S12
s45 2 Circ OpslWP> 2-C-O + ## °C	n.v.t.	Niet actief

4. DE WERKING VAN DE ENERGION WARMTEPOMP

4.1 De Hoofdfuncties van de Energion warmtepomp

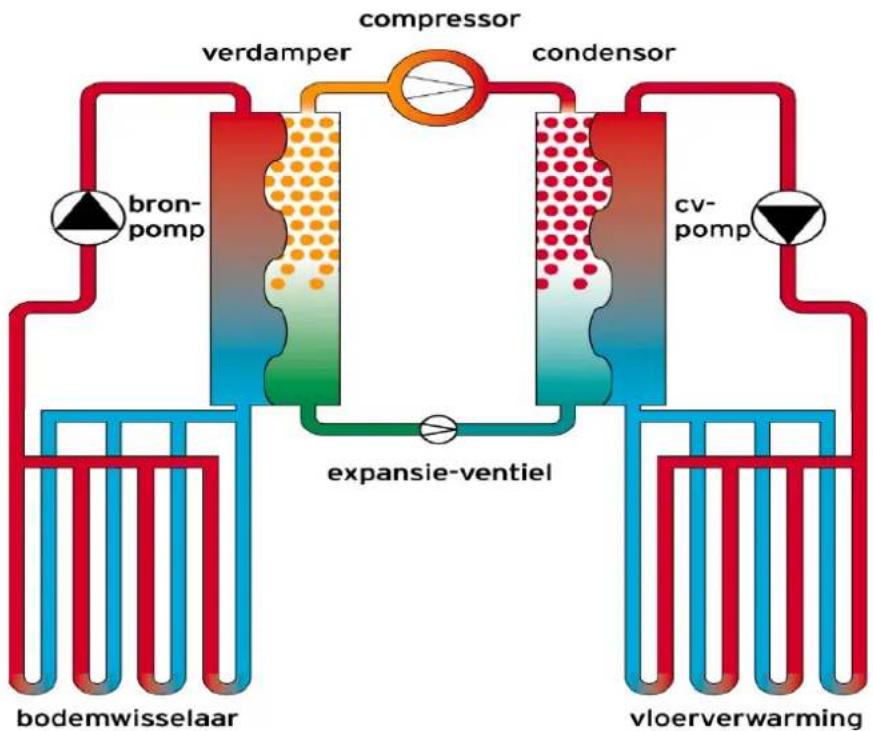

Verwarmen

Hoe minder hoog de warmte hoeft te worden verhoogd, hoe makkelijker het gaat, en dus hoe hoger het rendement en hoe groter de energiebesparing. Bij 50°C bedraagt de COP ongeveer 3 en bij 30 °C loopt dit op tot 6.

Daarom worden over het algemeen verwarmingssystemen gekozen die op zeer lage temperaturen de woning toch goed verwarmen. Het meest bekende systeem is een vloerverwarming. Hierbij is de temperatuur van het water in het CV-systeem bij verwarming maar 25 tot 35 °C. Bij gewone radiatoren ligt deze temperatuur vaak tussen de 50 en 70 °C, en zijn dus niet geschikt voor toepassing bij warmtepompen.

De moderne woning is extreem goed geïsoleerd, daardoor kan het vermogen van een warmtepomp ook heel laag zijn in vergelijking met een conventionele CV-ketel.

Energiebalansregeling.

Bij een warmtepomp mag de compressor voor een optimaal rendement niet te frequent in- en uitschakelen. Het toestel kan beter wat langer achter elkaar lopen.

Hiertoe is de Energion voorzien van een Energiebalansregeling.

De werking komt er in het kort op neer dat de elektronische regelunit bepaalt wanneer de compressor in- en uitgeschakeld wordt. Daarbij wordt zoveel mogelijk getracht korte periodes van warmtevraag samen te voegen, zodat een optimale werking wordt gegarandeerd.

• Zo zal de compressor altijd ten minste 2 minuten achter elkaar blijven lopen, ook als de kamerthermostaat al weer uitgeschakeld is.
• Als de CV-setpoint (de streeftemperatuur van het CV-circuit bij verwarming) bereikt is zal de compressor nog enkele minuten doordraaien, mits aan bepaalde voorwaarden wordt voldaan.
• De compressor kan niet vaker dan 1x per 10 minuten worden ingeschakeld. Mocht er tussentijds warmtevraag zijn, dan zal pas 10 minuten na de vorige start de compressor weer gaan lopen.

Vloerverwarming en andere lage temperatuur verwarmingssystemen

Vloerverwarming is naast zeer energiezuinig ook een van de meest comfortabele manieren van verwarmen.

Omdat de warmte door de vloer heen de woning moet opwarmen zijn er enkele beperkingen aan de soort vloerafwerking te stellen. Dikke zachthouten vloeren of dikke vloerbedekking zijn minder geschikt. Voor nadere informatie kunt u contact opnemen met de leverancier van uw vloerverwarmingssysteem of leverancier van de vloer zelf.

Andere systemen zoals wandverwarming of ventilator-convectoren kunnen ook op dergelijke lage temperaturen werken.

Warmwater

Naast een warmtepomp voor woningverwarming kan ook een 150 l boiler worden geplaatst. Deze is speciaal ontwikkeld voor de Energion warmtepomp en voldoet aan alle eisen. De besturing van de warmtepomp is altijd geschikt voor het aansluiten van een boiler.

Om ervoor te zorgen dat ook bij de bereiding van warm tapwater een voldoende hoog rendement wordt gehaald wordt de boiler het beste op 55 °C afgesteld. Deze temperatuur is in combinatie met de grote inhoud van 150 liter meer dan voldoende voor normaal gebruik.

Na het vullen van bijvoorbeeld een 150 liter bad is de 150 liter boiler binnen 30 tot 50 minuten (afhankelijk van het vermogen van de warmtepomp) weer op gebruikstemperatuur.

De relatief lage temperatuur van een warmtepompboiler vraagt wel om een extra maatregel om het risico van legionella te minimaliseren. De elektronische regelunit zal daarom automatisch een keer per week de gehele boiler op een veilige temperatuur boven de 60 °C brengen om legionellavorming te voorkomen.

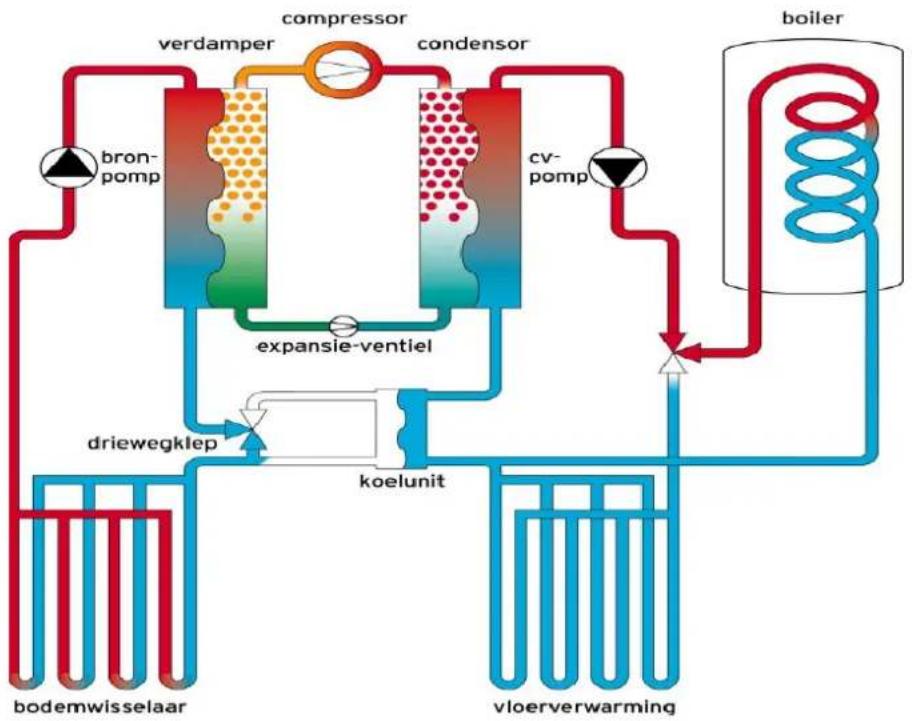

Koelen van de woning

De koeling is gebaseerd op het principe van vrije koeling met een driewegklep en scheidingswisselaar tussen het broncircuit en het afgiftesysteem.

Anticondensregeling vindt plaats door regeling van de koelwater-aanvoertemperatuur naar het afgiftesysteem door een weersafhankelijke regeling, hoe hoger de buitentemperatuur hoe hoger de aanvoertemperatuur, om condens op de vloer te voorkomen. Zie paragraaf 4.2.12 Hierdoor wordt de warmtepomp volgens de ISSO 72 geclassificeerd als een type 1.

De koeling maakt direct gebruik van het feit dat de bodemtemperatuur ca. 10 °C bedraagt. Voor het koelen van de woning worden alleen de CV- en Bronpomp gebruikt.

In de koelunit onder in de warmtepomp bevinden zich de driewegklep en scheidings-warmtewisselaar. In het geval van koelvraag zal de driewegklep het koude water uit de bron via de warmtewisselaar in contact brengen met het CV-circuit, zo wordt de vloerverwarming afgekoeld tot een temperatuur van 17 °C.

Op deze manier wordt gebruik gemaakt van de gratis koude uit de bodem. Het vermogen dat via de vloer kan worden weggekoeld is betrekkelijk beperkt, in de praktijk zo'n 20 W per m², echter het is wel een comfortabele manier van koelen.

4.2 Specifieke functies en parameterinstellingen

Delta-T compensatie

Voor het optimaal functioneren van de warmtepomp is het van belang dat er een bepaalde ΔT tussen de "bron-in" en "bron-uit" bestaat. Dit geldt ook voor de cv-aanvoer en cv-retour. Om afwijkingen in de sensoren te compenseren wordt er een zogenaamde ΔT compensatie uitgevoerd.

1. De compensatie vindt plaats zo gauw de ontluchtingsprocedure is beëindigd of als er 24 uur verstreken zijn sinds de laatste compensatie. De cv-pomp en de bron-pomp worden ingeschakeld op maximaal toerental.
2. De sensoren meten 2 minuten de temperaturen van zowel het bronsysteem als het cv-circuit.
3. De regeling corrigeert de gemeten ΔT zodat er geen verschil meer bestaat tussen de beide bronsensormetingen. Dit geldt tevens voor de cv-sensormetingen.

Starten cv-circulatiepomp

De cv-circulatiepomp start bij warmtevraag op minimale toeren en de cv-aanvoer en cv-retour temperatuur worden gemeten.

Allereerst wordt gewacht tot de cv-aanvoertemperatuur 6°C onder de cv-setpoint (stooklijn) komt. Vervolgens controleert de regeling of het verschil tussen de cv-aanvoertemperatuur en cv-retourtemperatuur minder dan drie 3°C bedraagt. Indien dit het geval is wordt de bronpomp en de compressor gestart, mits aan de overige opstartvoorwaarden zoals anti-pendeltijd en energiebalans is voldaan.

Inschakelen van het elektrisch element op bivalentbedrijf,

Het elektrisch hulpelement is standaard uitgeschakeld. Via het Statusmenu kan het tijdstip van inschakelen van het element worden ingesteld. Dit kan nodig zijn om in extreem koude dagen toch voldoende warmte te kunnen leveren zonder dat dit gepaard gaat met hoge kosten, zie ook ISSO 72.

Het tijdstip van inschakeling van het elektrische element is als volgt gedefinieerd:

• Indien er gedurende een bepaalde tijd (instelbaar van 0,5 tot 4 uur) met een continue warmtevraag het CV-aanvoer setpoint niet wordt bereikt zal het elektrische element worden ingeschakeld als ook de buitentemperatuur onder de bij S03 (Bivalent bedrijf Tamb< -5°C) ingestelde waarde komt.
• Zodra de CV-aanvoertemperatuur binnen de bandbreedte (-6 °C) van het actuele setpoint komt, zal het elektrische element worden uitschakelen.

Anti-pendelperiode

Om te voorkomen dat de compressor kort na uitschakelen weer wordt ingeschakeld, wordt de compressor na het afhandelen van een warmtevraag voor een periode van 4 min. geblokkeerd.

Stooklijn

Indien er een buitenvoeler is aangesloten op de elektronische regelaar, kan de stooklijn worden ingesteld. Standaard staat de stooklijn met de volgende cv-setpointtemperaturen ingesteld:

Ta = 30°C Instelling S06.

Tb = 40°C Instelling S07.

4.2.1.1 Cv-setpointtemperatuur

Indien er geen buitenvoeler is aangesloten kan de cv-setpointtemperatuur slechts een vaste waarde aannemen. Hiervoor geldt dan de Tb waarde.

4.2.1.2 Verwamingsstop (Eco-temperatuur)

Boven een bepaalde temperatuur zal de warmtepomp niet meer in bedrijf komen voor verwarming. Instelling S08.

Boiler-setpointtemperatuur

Indien er een boiler aangesloten is, dan kan de boiler-setpointtemperatuur worden ingesteld. Standaard wordt de boiler opgewarmd tot 55°C. De boilertemperatuursensor bevindt zich op 2/3 van de boiler-bovenzijde.

4.2.1.3 Boilerschakeldifferentie

Met behulp van de boilerschakeldifferentie kan de boilertemperatuur onder- en bovengrens worden ingesteld. Standaard staat deze op 6°C. Indien de boilertemperatuur lager wordt dan de boiler-setpointtemperatuur -6°C, zal de warmtepomp de boiler opwarmen tot een temperatuur van boiler-setpointtemperatuur.

4.2.1.4 Maximale CV-temperatuur op boilerbedrijf

Deze waarde wordt maximaal toegelaten bij het opwarmen van de boiler.

Toerental-instelling circulatiepompen

De cv- en bronpomp worden door de regelunit in toerental geregeld. Het minimale toerental van beide pompen kan worden aangepast aan de situatie. Verder kan het maximun toerental van de CV-pomp begrensd worden. Zie instellingen S10, S11 en S31.

Legionella

De warmtepomp is uitgerust met een anti-legionellaprogramma. Dat houdt in dat er elke 7 dagen een boilerdoorwarming plaatsvindt tot 69°C. Deze doorwarming zal gedaan worden door het elektrisch element en zal plaatsvinden om 02.00 uur op de desbetreffende dag. De instellingen kunnen worden aangepast zie S26 en S27.

Delta-T tussen "bron-in" en "bron-uit"

Om te voorkomen dat er teveel warmte uit de bodem wordt onttrokken, mag het verschil tussen de "bron-uit"-temperatuur en de "bron-in"-temperatuur een bepaalde waarde niet overstijgen. Standaard staat deze waarde (delta-T) op 3°C, en kan worden ingesteld bij S33.

Minimale bron-in en bron-uit temperatuur

Om te voorkomen dat de verdamper dichtvriest worden de bron-in en de bron-uit temperatuur bewaakt. Bij een te lage waarde zal de warmtepomp in een blokkering vallen, waarna deze na het bereiken een voldoende hoge temperatuur automatisch de blokkering opheft. Waarna er binnen 24 uur minimaal 3 maal een bron-in temperatuur blokkering is geweest zal het toestel in een storing vallen. De warmtepomp kan alleen na een handmatige reset weer herstart worden. Bij een water/water-bronsysteem moeten de waarden bij S29 en S30 anders worden ingesteld dan bij een brine/water-bronsysteem. Zie pagina 34.

In-/uitschakelen van de ontluchtingsprocedure

Om zowel het bron- als het cv-circuit te ontluchten kan er een zogenaamde ontluchtingsprocedure worden gestart. Met deze functie kan de procedure eerder afgebroken of nogmaals doorlopen worden. Zie instelling S02.

Inschakelen elektrisch hulpelement

Het is mogelijk om, als er nog geen bron aanwezig is, toch op het elektrisch hulpelement te draaien, Ook bij storing kan het nodig zijn het hulpelement in te schakelen. Zie instelling S04.

Koelbedrijf

Indien er een buitentemperatuurvoeler is aangesloten op de elektronische regelunit kan de koellijn worden ingesteld volgens nevenstaande figuur.

Standaardinstelling:

Tc = 17°C Instelling S18

Td = 23°C Instelling S19

De koelstoptemperatuur waaronder de koeling wordt uitgeschakeld is instelbaar bij S17

4.2.1.5 Toerental cv-/bronpomp bij koelbedrijf Het toerental van de beide circulatiepompen tijdens het koelbedrijf kan aan de situatie worden aangepast. Het toerental kan in 22 stappen van minimaal tot maximaal worden opgevoerd.

5. STORINGEN

De elektronische regelunit is in staat een groot aantal verschillende storingen te herkennen en weer te geven.

5.1 Storingen oplossen

Indien een storing optreedt moet eerst het weergegeven storingscodenummer genoteerd worden. Dit kan het beste worden gedaan in het storingslogboek achter in de handleiding. Dit is noodzakelijk voor het stellen van een juiste diagnose zodat ook de juiste actie ondernomen kan worden. Zo kan men ook eventuele herhaling gemakkelijker herkennen. Zie tabel 4 voor de storingen. In tabel 5 is een aantal mogelijke oorzaken te vinden.

Bij een aantal storingen zal de regelunit automatisch trachten zodra de storing verholpen of verdwenen is opnieuw op te starten (de zogenaamde blokkeringen). Mocht dit niet automatisch gebeuren (daarbij is het toestel "vergrendeld") dan eerst op de R-toets drukken. Verdwijnt de storing nog niet en start het toestel niet op, probeer dan het toestel enkele seconden spanningsloos te maken. Druk daarna eventueel nogmaals op de R-toets.

Storingen die veroorzaakt worden door te weinig druk in het CV- en broncircuit kunnen door de gebruiker in een aantal gevallen zelf worden opgelost.

Verwijderen van de mantel

Om de mantel van het toestel te verwijderen maak dan eerst het toestel spanningsloos. Schakel de werkschakelaar uit.

De voorplaat van de mantel is aan de onderzijde geborgd met twee kruiskopschroeven, welke eerst verwijderd moeten worden.

Trek vervolgens de onderzijde van de voormantel iets naar voren.

Til de gehele voorplaat enkele centimeters op en draai de voorplaat iets naar voren zodat de displaykabel uit de zijkant van de regelunit verwijderd kan worden. Druk daarvoor het palletje van de stekker in.

De zij-mantel zelf kan daarna eventueel gemakkelijk worden verwijderd, door hem iets op te tillen en naar voren weg te nemen.

Monteren gebeurt in omgekeerde volgorde,

LET OP: Zorg dat de displaykabel weer wordt aangebracht, en dat deze niet tussen de voorplaat en de mantel komt.

Uitschakelen van de opstarttest

Indien de spanning weer wordt ingeschakeld zal de ATAG Energion Warmtepomp een automatische opstartfase doorlopen. Daarbij worden eerst de contacten gecontroleerd, waarna de correcte werking van de warmtepomp zelf wordt geverifieerd. Indien deze twee controles succesvol doorlopen zijn gaat de warmtepomp naar zijn normale bedrijfstoestand.

Mocht het niet lukken door de opstarttest heen te komen, schakel dan bij S40 de opstarttest uit. Nu kan veel rustiger gekeken worden of de pompen lopen door bij S04 de ontluchting aan te zetten.

Vervolgens kort het toestel laten draaien en direct in het weergave menu de temperaturen bekijken levert veel informatie op.

Let op: voordat het toestel definitief weer in gebruik genomen wordt moet de opstarttest weer ingeschakeld zijn en ook goed functioneren.

Lage drukstoring, kans bevriezen verdamper

Bij de opstarttest, maar ook als normaal het toestel wordt ingeschakeld op verwarming, moet men er rekening mee houden dat de bron snel kan bevriezen. Dit geldt vooral als de bron niet is gevuld met water/glycol maar alleen met water (b.v. bij een centraal bronsysteem).

Als er dus een lage-druk-storing 94 (lage druk 1 ^e keer) optreedt maar ook bij storing 6 (verandering bron-in te gering) of 8 (lage druk vergrendeld na 3 keer 94), dan direct de warmtepomp uitschakelen en met het ontluchtingsprogramma kijken of er bronflow is.

Er is bronflow als V01 bron-uit en V02 bron-in gelijk zijn en de V05 verdampertemperatuur daar slechts 1 of 2 graden onder ligt

Controleren bronflow

Met ingeschakeld ontluchtingsprogramma kan bij instelling S31 het bronpomptoerental worden gevarieerd, het toerental verandert pas werkelijk als de instelling met "i" na 3 sec. bevestigd is. Op de manometer in het broncircuit moet een reactie zichtbaar zijn.

Als de pomp lucht hapt is dit doorgaans redelijk te horen.

Temperatuurinstellingen bij Water als bron

De minimale bron-uit temperatuur met water als bronvloeistof moet 5 °C bedragen.

Controleren pomp

Draai tijdens de ontluchtingscyclus de ontluchtingsschroef op de pomp los en voel met een schroevendraaier of de pompas draait.

Hoge-druk-storing

Storing 20 is een hoge-druk-storing, hierbij is de compressordruk tot boven de 29,5 bar opgelopen. Over het algemeen duidt dit op een blokkade van de CV-flow. Vaak is dan ook de CV-retourtemperatuur V03 hoger dan de CV-aanvoertemperatuur V04.

Voorkom het frequent opstarten met hoge-druk-storingen. Los eerst het probleem op zoals hierboven omschreven voor de Bron.

5.2 Tabel 4 Foutcodes

5.2.1 Lockout meldingen - een lockout melding blijft aanwezig totdat een handmatige reset is gegeven door de gebruiker
Foutcode	Constatering	Mogelijke oorzaken Zie tabel 5 bij nr.:
0	Niet mogelijk om E2prom te lezen	25
1	E2prom data is niet correct (code komt niet overeen)	25
2	E2prom ram tabel is onjuist	25
5	De CV aanvoer temperatuur is geen 2°C gestegen na het starten van de compressor (binnen 40 seconden)	2/7/8/9/10/22/24/43
6	De bron-in temperatuur is geen 2°C gestegen na het starten van de compressor (binnen 40 seconden)	2/11/13/14/22/24/43
8	Lockout na 3x blokkade 94 (minimale compressor druk te laag)	11/12/13/14/24/43
9	Ram data is onjuist	25
11	Lockout na 3 maal foutmelding 49 (CV aanvoer is te hoog. > 90°C ). Max druk pressostaat functioneerd waarschijnlijk niet goed. Deze moet vervangen worden	2/7/8/9/10
12	L2, L3 of verwarmingselement fout	25
19	Stack is te groot geworden (opslagrij van gegevens)	25
20	Maximale druk schakelaar staat open. Waarschijnlijk tgv onvoldoende warmtestroming in het CV circuit	7/8/9/10/16/24
21	Lockout na 3x blokkade 59 binnen 24 uur (er verschijnt een melding op het display: "Bronprobleem")	4/12/13/14/23
26	CV aanvoer temperatuur is te laag (< 13°C ) voor meer dan 12 uur terwijl er warmtevraag is (RT)	1/2/21/24/43
27	Compressor is thermisch uitgeschakeld of niet aangesloten voor meer dan 8 uur	21
28	L2 relais was niet open wanneer hij open moest zijn	25
29	L2 relais was niet dicht wanneer hij dicht moest zijn	25
30	L3 relais was niet open wanneer hij open moest zijn	25
31	L3 relais was niet dicht wanneer hij dicht moest zijn	25
33	Verwarmingselement relais was niet open wanneer hij open moest zijn	25
34	Verwarmingselement relais was niet dicht wanneer hij dicht moest zijn	25
35	L2 of compressor is niet aangesloten of the Triac is kapot	19/25
36	L3 of compressor is niet aangesloten of the Triac is kapot	19/25
5.2.2	Blocking foutmeldingen - een blocking fout reset zich automatisch wanneer de omstandigheid waardoor de foutmelding ontstond verdwijnt.
Foutcode	Constatering	Mogelijke oorzaken Zie tabel 5 bij nr.:
37	Geen communicatie met de watchdog processor	25
38	Fasen zijn in de verkeerde volgorde aangesloten	18
39	Power aansluitingsfout. externe fase L2 en L3 niet aanwezig of de compressor en/of het electrisch element zijn niet aangesloten	15/19/20
41	Compressor is niet aangesloten	19/21
42	Verwarmingselement is niet aangesloten of de Triac is kapot	15
44	Temperatuurmeting referentie fout	25
45	Temperatuurmeting referentie fout	25
46	Temperatuurmeting referentie fout	25
47	Temperatuurmeting referentie fout	25
49	CH aanvoer temperatuur is te hoog (>90°C)	7/8/9/10/16/24
58	Net frequentie fout (frequentie is geen 50 Hz)	25
59	Bron-in temperatuur is te laag	4/12/13/14/23
60	Bron-uit temperatuur is te laag	23/43
65	Bron-uit sensor is niet aangesloten	1/2
73	Boiler sensor is niet aangesloten	1/2
74	CV aanvoer temperatuur sensor is niet aangesloten	1/2
75	Bron-in temperatuur sensor is niet aangesloten	1/2
76	CV retour temperatuur sensor is niet aangesloten	1/2
81	Bron-uit temperatuur sensor is kortgesloten	2
89	Boiler temperatuur sensor is kortgesloten	2
90	CV aanvoer temperatuur sensor is kortgesloten	2
91	Bron-in temperatuur sensor is kortgesloten	2
92	CV retour temperatuur sensor is kortgesloten	2
93	Maximale compressor druk schakelaar is niet aangesloten	16
94	Minimale compressor druk schakelaar is open	11/12/13/14/24/43
95	Minimale compressor druk schakelaar is niet aangesloten	5/6
96	CV aanvoer temperatuur is geen 3°C warmer dan de CV retour temperatuur, 40 seconden na de start van de compressor	3/7/8/9/10/23/24/43
97	Bron-uit temperatuur bis geen 2°C warmer dan de bron-in temperatuur, 40 seconden na de start van de compressor	4/11/12/13/23/24/43

5.3 Storingen waarbij geen foutmelding zichtbaar is

Omschrijving klacht of storing Mogelijke oorzaken.
Display is niet verlicht, er verschijnt geen tekst	26/27
Woning wordt helemaal niet verwarmd	30
Woning wordt niet warm genoeg, toestel gaat wel af en toe aan	31/32/33/34
Woning wordt bij zeer koud weer niet warm genoeg	32/35
Het water uit de boiler is helemaal niet verwarmd	36/37/38
Het water uit de boiler wordt niet warm genoeg	39/40
Koeling functioneert niet, verschijnt niet op het display.	41
De display geeft aan dat de koeling actief is maar de woning koelt niet af	42

5.4 Tabel 5 Mogelijke oorzaak storing

Nr	Mogelijk oorzaak storing uit de foutcode lijst en mogelijke oplossing
1	De betreffende temperatuursensor is niet goed aangesloten; controleer of de connector is aangesloten en/of controleer de bedrading bij de connector
2	De temperatuursensor is defect en moet vervangen worden
3	De cv-aanvoer en de cv-retour sensor zijn verwisseld aangesloten op de regeling; is dit niet het geval dan kan een keer opnieuw resetten mogelijk uitkomst bieden.
4	De bron-in en de bron-uit sensor zijn verwisseld aangesloten op de regeling; is dit niet het geval dan kan een keer opnieuw resetten mogelijk uitkomst bieden.
5	De druksensorconnector uit de elektronische regeling is niet aangesloten op het compressorblok, controleer of de druksensorconnector aangesloten is op het compressorblok en/of controleer de bedrading bij de connector
6	De druksensor is defect; compressorblok moet ter reparatie opgestuurd worden
7	De cv-pomp krijgt geen spanning; controleer of de connector aangesloten is op de regeling en/of controleer de bedrading bij de connector
8	De cv-pomp is defect en moet vervangen worden, losse motor verkrijgbaar.
9	Er is teveel weerstand in het cv-circuit; controleer of de afsluiters open staan; controleer of de radiatoren open staan.
10	Het water niveau in het cv-circuit is te laag door lekkage of lucht; controleer de drukmeter en vul het circuit eventueel aan.
11	De bronpomp krijgt geen spanning; controleer of de connector aangesloten is op de regeling en/of controleer de bedrading bij de connector
12	De bronpomp is defect en moet vervangen worden, losse motor verkrijgbaar.
13	Er is teveel weerstand in het bron circuit; controleer of de afsluiters open staan, of dat veel lucht in het systeem of de pompen zelf zit.
14	Het water / glycol mengsel niveau in het bron circuit is te laag door lekkage of lucht; controleer de drukmeter en vul het circuit eventueel aan.
15	Het elektrisch element krijgt geen spanning; controleer of de connector aangesloten is op de regeling en/of controleer de bedrading bij de connectorControleer of maximaal beveiliging (rood sterretje rechts van CV-transportblok gereset kan worden (indrukken met klik), Reset de regulunit.
16	De drukschakelaar connector uit de elektronische regeling is niet aangesloten op het compressorblok. Controleer of deze juist is aangesloten.
18	De fase volgorde is verkeerd waardoor de compressor de verkeerde kant op gaat draaien; controleer of de fases in de wandcontactdoos correct zijn aangesloten;
19	De compressor krijgt geen spanning; controleer of de connector aangesloten is op het compressorblok en/of controleer de bedrading bij de connector.
20	Niet alle fases zijn aanwezig; controleer of alle fases aanwezig zijn.
21	De compressor is oververhit geraakt en in de thermische beveiliging gekomen. De blokkering wordt automatische opgeheven zo gauw de compressor voldoende is afgekoeld. Hef vervolgens de storing op door op de reset van de regeling te drukken.
22	Sensor maakt geen goed contact met vloeistof die gemeten moet worden.
23	Vermogen van de warmtebron is te klein.
24	Onvoldoende koudemiddel (R407c) in het warmtepompsysteem door lekkage
25	Interne storing in elektronische regeling en/of software. Neem contact op met de fabrikant. Upload software of vervang de regulunit
26	Eén (of beide) zekeringen van de regeling is (zijn) defect. Controleer de zekeringen van de regeling die onder het aansluitdeksel gemonteerd zijn.
27	Toestel niet aangesloten, perilex niet in de wandcontactdoos, geen spanning op de wandcontactdoos, betreffende zekering in meterkast uitgeschakeld. Fase L1 niet aanwezig. Bedrading op aansluitblok regeling niet goed aangesloten.
28	De betreffende temperatuursensor is niet goed aangesloten op de regeling; controleer of de bedrading op de linker connector onder de afdekkap aangesloten is op de regeling en/of controleer de bedrading bij de connector
Overige oorzaken voor storingen zonder foutcode
30	Kamerthermostaat niet ingeschakeld, kamerthermostaat defect of bedrading naar de warmtepomp niet in orde. Controleer door rechtstreeks op het aansluitblok van de warmtepomp de kamerthermostaat ingang door te verbinden.
31	De maximale CV-aanvoertemperatuur instellingen S06 en S07 staan te laag of de instelling van de buitentemperatuur (Tamb) waarboven de verwarming niet inkomt S08 staat te laag. Controleer ook de buitentemperatuur V09.
32	De bron is relatief koud en de bron uit temperatuur komt af en toe onder de ingestelde waarde, af en toe zal foutcode 60 verschijnen, welke automatisch weer verdwijnt zodra de bron weer wat opwarmt.
33	De driewegklep van de koelunit is blijven hangen in de stand koeling, daardoor wordt de opgewekte warmte direct weer weggekoeld. Controleer de bedrading of neem de klepmotor tijdelijk los, dan wordt de koeling uitgeschakeld.
34	De driewegklep van de boiler is blijven hangen in de stand boiler, daardoor wordt de opgewekte warmte wordt aan de boiler geleverd. Controleer de bedrading of neem de klepmotor tijdelijk los, dan wordt altijd de woning verwarmd.
35	Het vermogen van de warmtepomp kan onvoldoende zijn om bij extreem koud weer de woning snel enkele graden op te warmen, bij S03 kan ingesteld worden onder welke buitentemperatuur (Tamb.) het elektrisch hulpelement mag bijkomen. Bij S15 kan een tijd ingesteld worden waarna dit element mag inkomen. Door deze op b.v. 2 uur te zetten zal de warmtepomp voortaan automatisch in dit soort gevallen het elektrisch hulpelement inschakelen.
36	De driewegklep van de boiler is blijven hangen in de stand woningverwarming, daardoor wordt de opgewekte warmte aan de woning geleverd. Controleer de bedrading of druk de witte pal de klepmotor tijdelijk in, dan wordt de boiler verwarmd.
37	De bedrading van de driewegklep is niet goed aangesloten op de meest rechter stekker K8 onder het aansluitdeksel, blauw is de Nul, zwart direct daarboven L', bruin daar weer boven de L".
38	De driewegklep van de boiler zit verkeerd om (A naar boiler, B naar de woning), voor nood kunnen de L' en L" in de stekker in de regelunit omgedraaid worden.
39	Controleer de instelling van de boilertemperatuur S22 van 55 °C is een normale temperatuur.
40	De afstand tot het tappunt is groot en de warmwaterleiding is in de vloer weggewerkt, in dit geval kan boiler S22 tot maximaal 58 °C worden ingesteld.
41	De instellingen voor koeling zijn niet correct, controleer S17 de buitentemperatuur waaronder de koeling niet ingeschakeld zal worden.
42	De driewegklep van de koelunit schakelt niet om vanuit de stand verwarming. Controleer of de kabel vanaf de koelunit driewegklep naar de rechter zijde van de regelunit loopt. Druk de witte pal op de klepmotor tijdelijk in, als dan de koeling wordt ingeschakeld is de bedrading of de driewegklep defect.
43	De condensor is bevroren. Stel parameter S30 hoger in.

6. GARANTIE, SERVICE EN ONDERHOUD

6.1 Garantie

Voor de garantievoorwaarden verwijzen we naar de Garantiekaarten die bij het toestel is bijgeleverd.

6.2 Service

Indien storing optreedt die door de gebruiker niet kan worden verholpen bijvoorbeeld door bijvullen van de CV-installatie en het vervolgens Resetten van de warmtepomp, moet de gebruiker contact op te nemen met de installateur.

(zie hoofdstuk 5 storingen)

Stempel Installatie bedrijf.

Service nummer:

Informatienummer ATAG Verwarming Nederland B.V. 0544-391777

6.3 Onderhoud

Het onderhoud van de warmtepomp beperkt zich in principe tot het eenmaal per jaar visueel controleren op lekkage aan waterzijdige en water-glycolzijdige aansluitingen.

Let op!!

Haal altijd de stekker uit de wandcontactdoos als er werkzaamheden aan de warmtepomp verricht gaan worden.

De druk in het bron-circuit en cv-circuit kan na verloop van tijd gedaald zijn omdat er nog lucht in circuits aanwezig is geweest. Indien de druk in één van de circuits onder de 1,5 bar gezakt is, moet het desbetreffende circuit weer op druk worden gebracht. Mocht dit met enige regelmaat optreden dan is er waarschijnlijk sprake van (geringe) lekkage. Deze lekkage moet opgespoord en verholpen worden.

7. SPECIFICATIES

7.1 Technische specificaties Energion Warmtepompen

	ENERGION 6 (C)	ENERGION 8 (C)	ENERGION 10 (C)
Type Warmtepomp
Uitvoering wand model wand model wand model
Type compressor Enkelvoudig scroll Enkelvoudig scroll Enkelvoudig scroll
Koelmiddel/ gewicht R407c 1,7 kg	R407c 1,7 kg R407c 1,7 kg
Afmetingen, gewichten, aansluitingen
Afmetingen (HxBxD)	100 x 60 x 50 cm	100 x 60 x 50 cm	100 x 60 x 50 cm
Gewicht komperssorblok	75 Kg	78 kg	80 kg
Totaal gewicht	120 Kg	123 kg	125 kg
Totaal gewicht incl koelunit	130 Kg	133 kg	135 kg
Aansluitingen bron	28 mm knelkoppeling	28 mm knelkoppeling	28 mm knelkoppeling
Aansluitingen CV	28 mm knelkoppeling	28 mm knelkoppeling	28 mm knelkoppeling
Bron - en CV pomp	Geïntegreerd in WP	geïntegreerd in WP	geïntegreerd in WP
Warmtedrager CV/Bron zijde
CV zijde	Water	water	water
Bron zijde	glycol 33 vol. %/ Water	glycol 33 vol. %/ Water	glycol 33 vol. %
Warmtewisselaars verdamperzijdig, condensorzijdig en scheidingswisselaar koeling
Toegepaste wisselaars	Platenwisselaar AISI 316	Platenwisselaar AISI 316	Platenwisselaar AISI 316
Maximale bedrijfsdruk	3 bar	3 bar	3 bar
Elektrische gegevens
Net aansluiting n x mm2	5 x 2,5	5 x 2,5	5 x 2,5
Zekeringen	16 AT	16 AT	16 AT
Beschermingsgraad	IP 22 IP 22	IP 22
Spanning/frequentie	3 x 400 V/ 50 Hz	3 x 400 V/ 50 Hz	3 x 400 V/ 50 Hz
Nominaal verm. Bijstook (elektr.)	4 kW 400V	4 kW 400V	4 kW 400V
Max aansluit verm. Incl bijstook	6 kW	7 kW	7,3 kW
Nominale stroom B0/W50 (1)	5,3 Amp	7,5 Amp	8,3 Amp
Cos φ B0/W50 (1)	0,86		0,86
Max aanloopstroom (2)	< 15 Amp	< 18 Amp	< 20 Amp
Werkgebied
Bron aanvoer temp. min/max	0/12 °C	0/12 °C	0/12 °C
Bron-uit beveiliging B/W (stand.)	-5 °C	-5 °C	-5 °C
Bron-uit beveiliging W/W (instelb.)	5 °C	5 °C	5 °C
CV-aanvoer temp. min/max	30/55 °C	35/55 °C	35/55 °C
Maximale CV-aanv boilerbedrijf	61 °C	61 °C	61 °C
Bronzijdige Volumestromen en restopvoerhoogte Brijn/water en Water/water
Nominaal bronzijdig dT ca 3-4 °C	1,4 m3/u	1,8 m3/u	1,9 m3/u
Restopvoerhoogte (3) drukverschil	55 kPa (20 kPa)	40 kPa (30 kPa)	35 kPa (35 kPa)
CV-zijdige Volumestromen en restopvoerhoogte Brijn/water en Water/water
Nominaal CV-zijdig (bij dT 10 K)	0,6 M3/u	0,8 M3/u	0,9 M3/u
Restopvoerhoogte (3) drukverschil	75 kPa (5 kPa)	70 kPa (10 kPa)	65 kPa (15 kPa)
Advies CV-zijdig (bij dT 5 tot 6 K)	1,2 m3/u	1,4 M3/u	1,5 M3/u
Restopvoerhoogte met koelunit	40 kPa (35 kPa)	50 kPa (25 kPa)	45 kPa (30 kPa)
Restopvoerhoogte zndr koelunit	65 kPa (40 kPa)	60 kPa (15 kPa)	55 kPa (20 kPa)
Minimale CV-zijdig (bij dT 15 K)	0,4 m3/u	0,553/u	m 0,6 m3/u
Geluid
Max. Geluidsvermogen (1) LWA	44 dB(A)	44 dB(A)	45 dB(A)
Geluidsdruk / 1 meter afstand	<40 dB(A)	<40 dB(A)	<40 dB(A)

(1) B0 /W 50: Volgens ISO 9614-2
(2) De Energion is standaard voorzien van een aanloopstroom begrenzer.
(3) De opgave van het drukverschil over het toestel is verplicht volgens het Kwaliteitskeur warmtepompen,

7.2 Prestaties Energion Warmtepompen

	ENERGION 6 (C)	ENERGION 8 (C)	ENERGION 10 (C)
Nominale prestaties (1) Brijn / water (gesloten bron)
Condensor (CV)/ Verdamper (bron) vermogen thermisch:	Condensor (CV)	Verdamper (bron)	Condensor (CV)	Verdamper (bron)	Condensor (CV)	Verdamper (bron)
B0 / W35 (2) 6,9 kW 5,4 kW 9,3 kW 7,3 kW 10,4 kW 7,9 kW
B0 / W50 (2) 6,8 kW 4,7 kW 8,7 kW 5,8 kW 9,9 kW 6,6 kW
Elektriciteitsverbruik/ COP:	Elektriciteit	COP	Elektriciteit	COP	Elektriciteit	COP
B0 / W35 (2) 1,5 kW 4,5 2 kW 4,5 2,5 kW 4,2
B0 / W50 (2) 2,1 kW 3,2 2,9 kW 3 3,3 kW 3
Opwekkingsrendement verw. gelijkwaardigheidsverklaring:
qaanv < 35 [°C] (6)	5,20 * ηel		5,20 * ηel		4,75 * ηel
35 < qaanv < 45 [°C] (6)	4,75 * ηel		4,65 * ηel		4,30 * ηel
45 < qaanv < 55 [°C] (6)	4,25 * ηel		4,10 * ηel		3,80 * ηel
Opwekkingsrend. tapwater gelijkwaardigheidsverklaring :
Brijn/ water, B5 tapwater>55°C	2,02 * ηel		2,05 * ηel		2,00 * ηel
Vrijekoeling brijn/water type 1
Nominaal koelverm. W15/W22 (3)	2,6 kW		3,9 kW		3,9 kW
Nom. Rend ηww W15/W22 (3)	54 %		61 %		61 %
Nom. Bronflow / (drukval)	1,9 m3/u (>80 kPa)		2,5 m3/u (>80 kPa)		2,5 m3/u (>80 kPa)
Nom. CV-flow / (drukval)	0,8 m3/u (15 kPa)		0,95 m3/u (11 kPa)		0,95 m3/u (11 kPa)
Advies koelverm B15 / W22 (4)	2,6 kW		4,2 kW		4,2 kW
Advies bronflow	0,9 m2/u		1,4 m3/u		1,4 m3/u
Advies CV-flow	0,9 m2/u		1,4 m3/u		1,4 m3/u
Nominale prestaties (1) Water / water (indirect op open bron)
Condensor (CV)/ Verdamper (bron) vermogen thermisch:	Condensor (CV)	Verdamper (bron)	Condensor (CV)	Verdamper (bron)
W10 / W35 (5)	9,1 kW	7,6 kW	12,0 kW	10,0 kW	niet van toepassing
W10 / W50 (5)	8,6 kW	6,5 kW	10,8 kW	7,2 kW
Elektriciteitsverbruik bij:	Elektriciteit	COP	Elektriciteit	COP
W10 / W35 (5)	1,5 kW	6,1	2,0 kW	5,8
W10 / W50 (5)	2,1 kW	4,0	3,0 kW	3,6
Opwekkingsrendement verw. gelijkwaardigheidsverklaring:
qaanv < 35 [°C] (6)	6,60 * ηel		6,35 * ηel
35 < qaanv < 45 [°C] (6)	5,85 * ηel		5,50 * ηel
45 < qaanv < 55 [°C] (6)	5,15 * ηel		4,55 * ηel
Opwekkingsrend. tapwater gelijkwaardigheidsverklaring :
Water/ water W10	2,23 * ηel		2,38 * ηel
Vrijekoeling water/water type 1
Nominaal koelverm. W15/W22 (3)	3,4 kW		4,8 kW
Nom. Rend ηww W15/W22	51 %		64 %
Nom. Bronflow / (drukval)	1,9 m3/u (>80 kPa)		2,5 m3/u (>80 kPa)
Nom. CV-flow / (drukval)	0,8 m3/u (15 kPa)		0,95 m3/u (11 kPa)
Advies koelverm W15 / W22 (4)	2,9 kW		5,1 kW
Advies bronflow / restopv.hoogte	0,9 m2/u		1,4 m3/u
Advies CV-flow / restopv.hoogte	0,9 m2/u		1,4 m3/u

(1) volgens EN 255 gemeten (TNO-MEP - R - 2000/236)

(2) B0 /W 35 (50): aanvoertemperatuur bron (bron-uit) 0°C; aanvoer temperatuur CV 35 (resp 50)°C

(3) B15 /W22 Nominaal koelvermogen, volgens TNO komt overeen met Bron-uit 12 °C en CV aanvoer van ca 18 °C. Deze meting wordt geëist door kwaliteitskeur normen, maar is praktisch niet realiseerbaar i.v.m. hoge dP bron!!

(4) B15 /W22 Advies koelvermogen levert reële situatie op met standaard instellingen S20 [20] en S32 [15]

(5) W10 /W 35 (50): aanvoertemperatuur bron (bron-uit) 10°C; aanvoer temperatuur CV 35 (resp 50) °C

(6) Het opwekkingsrendement in de gelijkwaardigheidverklaring = het COP * ηel (het centrale opwekkingsrendement

Let Op: Bij Water/ water dient het grondwater altijd middels een wisselaar gescheiden te blijven van de warmtepomp

7.3 Technische specificaties Energion Boiler B150 V en H

In onderstaand overzicht staan de technische gegevens weergegeven van de boilers B150 V en H in combinatie met de typen warmtepompen:

	ENERGION 6 (C)	ENERGION 8 (C)	ENERGION 10 (C)
Type warmwaterboiler(indirectgestookt)
uitvoering	wandmodel	wandmodel
materiaal RVS 316 L RVS 316 L	RVS 316 L
inhoud	150	Liter 150	Liter
afmetingen (HxBxD) 100x60x62 Cm	100x60x62 cm	100x60x62 cm
Gewicht leeg	65 Kg	65 kg	65 kg
Gewicht gevuld	215 Kg	215 kg	215 kg
max. temperatuur	58	°C	58 °C
Tapwater hoeveelheid >40 °C bij tapdebiet 6 l/m	160	L	180 I
heropwarmtijd (1)	< 60 min	< 50 min	< 45 min
Stilstandverlies	< 50 W	< 50 W	< 50 W
Wachttijd warm water	< 5 sec	< 5 sec	< 5 sec

(1) De opwarmtijd geldt bij normaal gebruik van de boiler en is afhankelijk van de broncondities.

We

150

7.4 Bepaling ontwerpcondities

Om de ontwerpcondities van een warmtepompinstallatie met bron- en CV-systeem voor een bepaalde woning moet men de technische specificaties op de juiste wijze interpreteren. Door middel van onderstaande grafieken kan nauwkeurig worden vastgesteld aan welke eisen bron- en CV-systeem moeten voldoen.

Uiteraard moet op grond van de transmissieberekening allereerst het benodigd verwarmingsvermogen bepaald worden. Normaal gesproken moet men bij -10 °C voldoende vermogen beschikken om de woning op temperatuur te houden. Voor eventuele aanwarming kan men gebruik maken van het elektrisch hulpverwarmingselement van 4 kW.

Bron- en CV-zijdig vermogen als functie van Bron- en CV-temperatuur

Bepaling exacte bron- en CV-zijdig vermogen onder ontwerpcondities, afhankelijk van de bron- en CV-temperatuur.

CV-zijdig vermogen als functie van de Bron- en CV-temperatuur

Bron-zijdig vermogen als functie van de Bron- en CV-temperatuur

Vereiste bron- en CV zijdig debiet

Op grond van het werkelijk geleverde vermogen en de gewenste ΔT in de installatie kunnen de vereiste debieten worden bepaald.

Het temperatuur verschil tussen bron-in en bron-uit bedraagt bij voorkeur 3 tot 4 K.

• De warmtepomp levert zo zijn optimale prestaties,
• De warmte wordt zo gelijkmatig aan de bodem onttrokken.

Het verdient aanbeveling om de ΔT tussen CV-aanvoer en -retour in de CV installatie te ontwerpen op ca. 5 K.

• Het COP van de warmtepomp is immers sterk afhankelijk van de hoogte van de CV-aanvoer temperatuur, dus hoe lager de temperatuur hoe hoger het COP.
• Op deze manier wordt de temperatuur in het vloerverwarming systeem zo gelijkmatig mogelijk verdeeld, waardoor een optimaal comfort ontstaat.

De maximale ΔT mag niet groter zijn dan 15 K. Bij deze waarde dient de stooklijn al met ten minste 5 ° C verhoogd te worden om pendelen te voorkomen.

Bron- en CV zijdig maximaal toelaatbare weerstand

Met behulp van de beschikbare restopvoerhoogte bij de vereiste debieten kan de maximale toelaatbare weerstand in het bron- en CV-systeem worden bepaald.

Deze informatie is noodzakelijk om de Bron- en CV-installatie te kunnen berekenen.

De opgave van het drukverschil over het toestel is verplicht volgens het Kwaliteitskeur warmtepompen. In de praktijk is deze waarde vanwege de geïntegreerde CV- en Bronpomp niet zo zinvol.

7.5 Maatschetsen en aansluitingen

ATAG Energion 6(C), 8(C) en 10(C) zonder (of met) koeling, maar zonder boiler

Afstand van hart leidingen tot de achterwand = 55mm

ATAG Energion 6(C)CH, 8(C)CH en 10(C)CH: boiler B150H naast toestel

Afstand van hart leidingen tot de achterwand = 55mm

ATAG Energion 6(C)CV, 8(C)CV en 10(C)CV: boiler B150V onder toestel

Let op: De hoogte van de Warmtepomp met koelunit is 1000 mm, de tussenafstand 150 mm. Alleen zonder koelunit kan in overleg met ATAG Verwarming Nederland B.V. voor grote series de getoonde uitvoering met kortere mantel geleverd worden.

8. BIJLAGEN

Bijlage 1; Algemene werking van de Energion warmtepomp

Waarom een warmtepomp

Een warmtepomp is een toestel dat meer dan de helft van de energie bespaart bij de verwarming van uw woning en het warm tapwater. Verder kan de Energion warmtepomp de gehele woning comfortabel koelen zonder de bij een airconditioning gebruikelijke hoge stroomrekening.

Door deze hoge energiebesparing is de energieprestatie van uw woning veel gunstiger. Bij nieuwbouwwoningen worden steeds hogere eisen gesteld aan deze waarde, de Energie Prestatie Coëfficiënt, wettelijke vastgelegd in "Het Bouwbesluit".

De warmtepomp is het toestel met het grootste effect op de Energie Prestatie Coëfficiënt, en wordt daarom steeds vaker toegepast om aan de al maar strenger wordende eisen tegemoet te komen.

Werkingsprincipe

De Energion warmtepomp maakt gebruik van energie uit de bodem. De temperatuur van de bodem is in Nederland over het algemeen tot vrij grote diepte ongeveer 10 °C. Met behulp van een gesloten leidingsysteem, de bron, kan de warmtepomp warmte uit de bodem halen.

Een gesloten bronsysteem is doorgaans gevuld met een mengsel van water en glycol, ook wel brijn genoemd. Het komt ook voor dat direct grondwater wordt gebruikt om de warmte aan te onttrekken, waarna het grondwater weer geïnjecteerd wordt.

De warmte die aan de bodem wordt onttrokken wordt weer aangevuld vanuit de diepere aardlagen, het grondwater en het aardoppervlak (zoninstraling).

Aan de linkerkant stroomt de bron met 10 °C door de warmtepomp, waar de warmte uit de bron onttrokken wordt in de verdamper, het water in de bron koelt daarbij tot ca 6 °C.

In de verdamper wordt bij lage temperatuur een milieuvriendelijk koudemiddel verdampt.

De damp wordt daarna in temperatuur en druk verhoogd door de compressor.

Daarbij wordt de temperatuur van 10°C naar 30 °C verhoogd waarmee de woning verwarmd kan worden. Om het boilerwater te verwarmen kan de temperatuur tot maximaal 60 °C oplopen.

Aan de rechterzijde wordt op hoge druk deze hogere temperatuur in de condensor overgedragen aan het CV systeem in de woning. Tijdens het overdragen van deze warmte condenseert het koudemiddel in de condensor, en stroomt als vloeistof weer terug via een "expansieventiel" (om weer naar een lagere druk te gaan) naar de verdamper.

Een koelkast is ook een warmtepomp

Een koel- of vrieskast werkt eigenlijk net zo, warmte wordt onttrokken aan de producten in de koelkast, zodat deze producten afkoelen. Vervolgens wordt de warmte afgegeven aan de achterzijde van de koelkast via de condensor aan de lucht in de keuken. Een koelkast gebruikt ook een compressor en een koudemiddel (vandaar de naam) om de warmte te verpompen van de ene plek naar de andere. Omdat we bij een koelkast juist de koude willen hebben noemen we het een koelmachine of koelkast, maar hij verpompt net als de warmtepomp warmte.

Super hoog rendement

Een warmtepomp kan voor elke kW aan elektrische energie voor de compressor 3 tot 6 kW warmte leveren. Dit komt neer op een rendement van 300 tot 600%. Bij een warmtepomp gebruikt men vaak de term COP. Een rendement van 300% is gelijk aan een COP van 3.

Om het energieverbruik voor verwarming te kunnen vergelijken met een gastoestel moeten we nog het rendement van de elektriciteitscentrale verrekenen. Dit rendement bedraagt ca. 40 % zodat het primaire energierendement van een warmtepomp tot wel 240 % kan oplopen.

8.1 Bijlage 2; Opmerkingen afgiftesystemen.

De Energion warmtepomp is speciaal ontwikkeld voor toepassing in nieuwbouwwoningen met een lage temperatuur afgiftesysteem.

Omdat de Energion warmtepomp is voorzien van een energiebalansregeling die probeert de compressor niet te frequent te laten schakelen en niet te kort te laten lopen, moet bij sommige systemen een aantal aanpassingen worden uitgevoerd, dan wel rekening worden gehouden met de bijzonderheden van de warmtepomp.

Hieronder een aantal globale opmerkingen gegroepeerd, die wellicht kunnen helpen bij het ontwerpen van een woonhuisinstallatie. Nogmaals, er bestaat niet slechts één universele oplossing voor elke situatie. Bovendien de installateur zal op grond van eigen ervaring ook steeds weer nieuwe oplossingen bedenken.

Het meest ideaal is vloerverwarming eventueel gecombineerd met wandverwarming, omdat deze systemen met de laagste aanvoertemperaturen werken, en daardoor het hoogste COP opleveren. Verder hebben deze systemen ook een flinke warmtebuffercapaciteit.

Vloerverwarming

Indien in de gehele woning vloerverwarming wordt toegepast is de regeling het meest eenvoudig en kan over het algemeen gesproken worden van een gelijkmatig verwarmde en optioneel gekoelde comfortabele woning. Dit systeem ziet er globaal als volgt uit.

• Begane grond woonkamer en (open) keuken. Deelgroepen niet afsluitbaar en of regelbaar, kamerthermostaat in woonkamer.
• Op eerste en tweede verdieping vloerverwarming, per vertrek uitschakelbaar met handventiel of thermostatisch geregeld. Geen terugkoppeling naar warmtepomp.

Dit is in de basis de meest eenvoudige variant die over het algemeen een goed comfort levert.

Over het algemeen dat bij lage temperatuur vloerverwarming in een goed geïsoleerde woning veel meer mogelijk is qua vloerafwerking dan in het verleden. Dit komt vooral omdat het benodigde vermogen dat per m² moet worden overgedragen veel lager is dan vroeger, Hierdoor kan de vloer ook in geval van een houten vloer of vloerbedekking vaak als hoofdverwarming dienst doen zonder dat extreem hoge CV temperaturen nodig zijn.

Wij raden u daarom dringend aan contact op te nemen met de leverancier van de vloerverwarming.

Ventilatorconvectoren

In niet permanent verwarmde ruimtes is een systeem met ventilatorconvectoren een goed alternatief, vooral omdat hierbij in tegenstelling tot vloerverwarming in betrekkelijk korte tijd kan worden opgewarmd. Ook koeling met ventilatorconvectoren werkt prima.

In vertrekken met vloerverwarming, waarbij koeling via de vloer niet gewenst is kunnen ventilatorconvectoren ook geplaatst worden als zij uitsluitend voor koeling worden toegepast.

Radiatoren

Het is mogelijk de warmtepomp te combineren met vergrote radiatoren op 50/30 berekend. Let daarbij wel op de berekende aanvoertemperaturen als het systeem gecombineerd gaat worden met vloer- of wandverwarming.

Het is mogelijk dat in dat geval wel een thermostatisch geregeld menginjectieblok met pomp nodig is op de verdeler van de vloerverwarming om de temperatuur in het primaire circuit iets hoger te houden ten behoeve van de radiatoren.

Een enkele losse radiator in de badkamer en verder alleen vloerverwarming werkt niet zo goed. De temperaturen bij vloerverwarming liggen doorgaans tussen de 28 en 35 °C, daarbij blijft de radiator gewoon koud aanvoelen.

Radiatoren kunnen eventueel wel een bijdrage leveren ter ondersteuning van een vloerverwarmingssysteem met een goede warmte isolerende afdekking, zoals dikke zachthouten planken of dikke vloerbedekking.

Koelen van de woning

De passieve koeling maakt direct gebruik van het feit dat de bodemtemperatuur ca. 10 °C bedraagt. Voor het koelen van de woning worden alleen de CV- en Bronpomp gebruikt. In de koelunit onder in de warmtepomp bevinden zich een driewegklep en een warmtewisselaar. In het geval van koelvraag zal de driewegklep het koude water uit de bron via de warmtewisselaar in contact brengen met het CV-circuit, zo wordt de woning afgekoeld tot een CV-aanvoer temperatuur van 17 °C bereikt wordt. Bij een hogere buitentemperatuur wordt de stooklijn gevolgd om condensatie te voorkomen.

Het vermogen dat via de vloer kan worden weggekoeld is betrekkelijk beperkt, in de praktijk zo'n 20 W per m ² , echter het is echter een comfortabele manier van koelen.

De Energion warmtepomp kan uitgerust worden met een 3 kW koelunit. Bij de hogere vermogens kunnen ventilatorconvectoren een goede ondersteuning bieden.

De kamerthermostaat

In principe zijn alle 24 V kamerthermostaten geschikt mits zij geen anticipatieweerstand hebben welke meer dan 20 mAmp verbruiken.

De voorkeur gaat uit naar een elektronische thermostaat, deze kan ook gecombineerd voor verwamen en koelen zijn, let daarbij op de aansluiting op de regelunit. In geval van een gezamenlijke nul moet deze dan op pos. 2 en 4 van stekkerblok X1 zitten.

ATAG adviseert voor gebruik van de Energion warmtepomp de Honeywell FocusPRO. Deze thermostaat heeft namelijk functies voor zowel verwarmen als voor koelen. Levering door derden.

Buffer

In principe is het niet noodzakelijk met een buffer te werken mits aan bepaalde voorwaarden wordt voldaan. Er dient altijd voldoende flow en voldoende warmteafname gegarandeerd te worden om de compressor ten minste enkele minuten te kunnen laten lopen zonder dat de CV-aanvoer temperatuur te snel oploopt.

Bepaling benodigde warmtecapaciteit.

Globaal rekenvoorbeeld bij 10 kW warmtelevering door de warmtepomp, maximaal 10 K temperatuurverhoging in bijvoorbeeld 4 minuten. In dit voorbeeld is de benodigde warmtecapaciteit dus:

1 0. 0 0 0 * 4 / 6 0 = 8 0 liter waterinhoud.

1 0 × (4, 2 / 3, 6)

Minimaal benodigde flow

De minimale flow moet zodanig zijn dat de warmtepomp bij het geleverde vermogen niet binnen enkele minuten de CV-aanvoer setpoint overschrijdt. Enerzijds omdat dit tot pendelen leidt, maar vooral omdat zo eventueel benodigd vermogen niet kan worden overgedragen.

Bypass

Een by-pass in het CV-circuit om altijd voldoende flow te garanderen heeft op zichzelf te weinig warmtecapaciteit. Deze by-pass is nodig indien alle vertrekken afgeschakeld kunnen worden, maar moet altijd worden gecombineerd met andere maatregelen, bijvoorbeeld een opstartvertraging. Deze by-pass heeft dan uitsluitend tot doel de Delta-T-compensatie mogelijk te maken.

Tweede CV-pomp

In geval van een buffer of een systeem met meerdere verdelers kan het zinvol zijn en tweede CV-pomp te plaatsen die langer loopt dan de warmtepomp zelf. Deze tijd is onafhankelijk van de normale nadraaitijd van de toestelpomp instelbaar, zie s44 Externe CV napompen ## min.

Thermostatische afsluiters

Normale thermostatische afsluiters per vertrek zullen bij onderschrijding van de temperatuur in het betreffende vertrek de regelklep naar het vertrek eenvoudig (verder) open zetten. Uiteraard dient het vertrek met de kamerthermostaat niet voorzien te zijn van thermostatische afsluiters. Zodra de warmtepomp weer in bedrijf komt (bijvoorbeeld door inschakelen kamerthermostaat) zal warmte geleverd kunnen worden aan het betreffende vertrek.

Thermisch gestuurde zonekleppen

Het met behulp van deze kleppen openen van een (gedeelte) van een vertrek verloopt vrij langzaam (soms enkele minuten), indien niet altijd een deel van het afgiftesysteem beschikbaar is kan de temperatuur in het CV-circuit snel oplopen. Indien de warmtepomp zijn warmte bij opstart niet kwijt kan als alle secties zijn voorzien van een dergelijke zoneklep moet een externe vertraging worden aangebracht. Deze vertraging in de vorm van bijvoorbeeld een opkom-vertraag-relais geeft bij ontstaan van warmtevraag vanuit de kamerthermostaat pas na een instelbare tijd het signaal naar de kamerthermostaat ingang van de warmtepomp door.

Het sluiten van de zonekleppen zelf moet vertraagd gebeuren omdat de compressor niet altijd direct in bedrijf komt en afhankelijk van de instelling enkele minuten lang naloopt. Dit zou kunnen met een normaal afvalvertragingsrelais, instelbaar zodanig dat ten minste de compressor intervaltijd wordt overbrugd, met daarna de minimale compressorlooptijd en de nadraaitijd, dus b.v. 10 + 2 + 4 = 16 minuten.

De verdelers

In de verdelers voor de verschillende groepen worden bij voorkeur geen pompen met thermostatische menginjectie geplaatst. Zo blijft de primaire CV-temperatuur zo laag mogelijk, en is de COP zo hoog mogelijk.

Plaatsing van het toestel

De warmtepomp moet aan een wand met voldoende draagkracht worden gemonteerd. Zowel het totaalgewicht als het feit dat de wand niet mee mag trillen met het toestel spelen daarbij een rol. Een buitenmuur, bij voorkeur dicht in een hoek of een stevige woningscheidende muur zijn daarbij de beste keuzes.

De warmtepomp is zeer geluidarm, in alle gevallen is het geluidsvermogen lager dan 45 dB(A), hetgeen normaal gesproken resulteert in een gemeten geluidsdruk van minder dan 40 dB(A) op 1 meter.

Bij de beleving van het geluid spelen de opstellingsruimte en de muurconstructie echter een belangrijke rol, ook in de aangrenzende vertrekken. In een stille woning kan direct contact met verblijfsruimtes daarom toch het beste vermeden worden.

8.2 Bijlage 3; Systeemvoorbeelden

Enkele voorbeelden van verwarmingssystemen en daarbij globaal de aanbevolen instellingen van de Energiebalansregeling.

LET OP: controleer het hydraulisch schema op mogelijke conflicten en test bij ingebruikname de verschillende hoofdfuncties.

Beschrijving afgiftesysteem opmerking	Instellingen regeling	Energiebalans
Woonkamer, (open) keuken, verdelers open. Kamerthermostaat in kamer, stuurt WPSlaapkamers, verdelers allemaal open of per kamer met hand of thermostatisch afsluitbaar	Zowel koeling als verwarming mogelijk zonder aanpassing	Stooklijn 30 – 40 °C **Compressor int 20-30 minCompressor naloop 4-8 minHoe groter het systeem hoe langer de tijden.
Woonkamer, (open) keuken, verdelers open. Kamerthermostaat in kamer, stuurt WPSlaapkamers, verdelers met (thermische) zoneklep(en) ingeschakeld door (meerdere) kamerthermostat(en), sturen ook de WP	vertraagd sluiten zonekleppen noodzaak vertraging > comp.int tijd	Stooklijn 30 – 40 °C **Compressor int 10-20 minCompressor naloop 2-4 min
Woonkamer, (open) keuken, zoneklep verdeler. Kamerthermostaat, stuurt zoneklep en WPSlaapkamers, met zoneklep(en) ingeschakeld door een of meerdere kamerthermostaten, welke ook de WP sturen	Buffer nodig of vertraagd starten warmtepomp.vertraagd sluiten zonekleppen noodzaak vertraging > comp.int tijd	Stooklijn 30 – 40 °C **Compressor int 10-20 minCompressor naloop 2-4 min

** afhankelijk van ΔT aanvoer - retour bij verwarming van alleen de woonkamer.

Vloerverwarming gecombineerd met Fancoil units in overige vertrekken

Beschrijving afgiftesysteem opmerking	Instellingen regeling	Energiebalans
Woonkamer, (open) keuken, vloerverwarming verdelers open. Kamerthermostaat stuurt WPSlaapkamers, Fancoils per kamer met hand of thermostatisch inschakelen ventilator, niet afsluitbaar	Verwarming mogelijkLet op temperatuurKoeling fancoils zonder problemen	Stooklijn 35 – 45 °C **Compressor int 10 minCompressor naloop 2-4 min
Woonkamer, en/of keuken, vloerverwarming verdelers open. Kamerthermostaat stuurt WPOverige vertrekken, verdelers per kamer met zoneklep, met thermostaat die WP inschakelt	vertraagd sluitenzonekleppen noodzaakvertraging > comp.int tijd	Stooklijn 35 – 45 °C **Compressor int 10 minCompressor naloop 2 min
Woonkamer, keuken, zoneklep verdeler.Kamerthermostaat, stuurt zoneklep en WPOverige vertrekken, verdelers per kamer met (thermische) zoneklep met kamerthermostaat welke ook WP inschakelt	Buffer nodig of vertraagd starten warmtepomp.vertraagd sluitenzoneleppen noodzaakvertraging > comp.int tijd	Stooklijn 35 – 45 °C **Compressor int 10 minCompressor naloop 1-2 min

** afhankelijk van ΔT aanvoer - retour bij verwarming van alleen de woonkamer.

Vloerverwarming gecombineerd met radiatoren overige vertrekken

Beschrijving afgiftesysteem opmerking	Instellingen regeling	Energiebalans
Woonkamer, (open) keuken, vloerverwarming verdelers open. Kamerthermostaat in kamer, stuurt WPSlaapkamers, Radiatoren per kamer met hand of thermostatisch afsluitbaar	Verwarming mogelijkLet op temperatuurKoeling radiatoren niet mogelijk, dan afsluiters in radiator verdeler	Stooklijn 40 – 50 °C **Compressor int 10 minCompressor naloop 2-4 min
Woonkamer, en/of keuken, vloerverwarming verdelers open. Kamerthermostaat in kamer, stuurt WPOverige vertrekken, verdelers per kamer met (thermische) zoneklep door kamerthermostaat welke ook WP inschakelt	vertraagd sluitenzonekleppen noodzaakvertraging > comp.int tijd	Stooklijn 40 – 50 °C **Compressor int 10 minCompressor naloop 2 min
Woonkamer, en/of keuken, vloerverwarming, zoneklep verdeler. Kamerthermostaat, stuurt zoneklep en WPOverige vertrekken, verdelers per kamer met (thermische) zoneklep door kamerthermostaat welke ook WP inschakelt	Buffer nodig of vertraagd starten warmtepomp.vertraagd sluitenzonekleppen noodzaakvertraging > comp.int tijd	Stooklijn 40 – 50 °C **Compressor int 10 minCompressor naloop 1 min

** afhankelijk van ΔT aanvoer - retour bij verwarming van alleen de woonkamer. Let op. Met radiatoren kan niet gekoeld worden

8.3 Bijlage 4; Gebruikstips ten behoeve van de gebruiker

De kamerthermostaat

Als een warmtepomp is aangesloten op een vloerverwarmingssysteem verdient het aanbeveling de kamerthermostaat dag en nacht op een constante waarde te zetten. Dit is niet alleen het meest comfortabel, maar ook nog het meest energiezuinig. Omdat een de moderne woning zeer goed geïsoleerd is koelt de woning slechts heel langzaam af als de kamerthermostaat omlaag wordt gezet. Het opwarmen gaat echter ook langzaam, zodat wanneer de thermostaat weer hoger wordt gezet het lang kan duren voor het weer warmer wordt in huis.

Het opwarmen van de woning

Het opwarmen gaat langzaam omdat de vloerverwarming een heel traag systeem is. Het systeem is traag omdat de gehele vloer moet worden opgewarmd voordat hij warmte begint af te geven. Een vloer met in het cement gelegde vloerverwarmingsleidingen heeft al gauw een gewicht van enkele duizenden kilogrammen, en is daardoor traag.

Nachtstroom

Over het algemeen is het gebruik van nachtstroom aan te bevelen. Het voor u meest voordelige tarief kunt u het beste met uw energieleverancier overleggen.

Het 's nachts lager zetten van de kamerthermostaat (de zogenaamde nachtverlaging) leidt met nachtstroom tot hogere kosten omdat de warmtepomp dan overdag weer zal moeten opwarmen op dure dagstroom en wordt dus afgeraden.

Koeling met koude uit de bodem

De koeling kan worden aangesloten op een thermostaat met een extra koelfunctie. Maar het is ook mogelijk een gewone schakelaar te gebruiken om de koeling in te schakelen.

Bij een periode van erg warm en benauwd weer kan het prettig zijn de koeling dag n nacht te laten lopen, het huis blijft dan aangenaam koel ook als deuren en ramen af en toe open gaan.

8.4 Bijlage 5; Storingen logboek

Omschrijving klacht of storing en oplossing of aktie Code	datum

8.5 Bijlage 6: CBS200WP staande 200 liter boiler

ATAG

CBS200WP

Afmetingen Abmessungen Dimensions Dimensions Misure (mm)

Montage boilersensor Montage Speicherfühler Mounting cylinder sensor Montage capteur boiler Montaggio sensori boiler

Elektrische aansluiting
