Q 60S - Ketel Atag - Gratis gebruiksaanwijzing en handleiding

Type product	CV-ketel
Merk	Atag
Model	Q 60S
Afmetingen (h x b x d)	780 x 440 x 330 mm
Gewicht	ca. 30 kg
Voeding	230 V / 50 Hz
Max. vermogen	24 kW
Functies	Verwarming en warm water
Max. werkdruk	2 bar
Bijvullen	Via vulkraan onder ketel of in leiding
Ontluchting	Hoogste radiatoren ontluchten
Onderhoud	Jaarlijks door vakman
Veiligheid	Veiligheidsventiel, vorstbeveiliging
Reparatie	Originele onderdelen verkrijgbaar
Garantie	2 jaar

Veelgestelde vragen - Q 60S Atag

Hoe vul ik de CV-installatie bij?

Zet de thermostaat laag en laat de ketel afkoelen. Sluit de vulslang aan op de vulkraan (nr. 1) van de installatie en op de koudwaterkraan (nr. 2). Draai beide kranen open tot de druk 2 bar is. Sluit de kranen en verwijder de slang. Ontlucht daarna de hoogste radiatoren.

Waar zit de vulkraan?

De vulkraan kan onder de ketel, in een radiator in de badkamer of bijkeuken, of op een willekeurige plaats in een leiding zitten.

Wat is de juiste waterdruk?

De juiste waterdruk is 2 bar. Vul niet bij als de ketel heet is.

Moet ik de stekker eruit trekken tijdens het vullen?

Nee, bij ketels met een digitale drukmeter moet de stekker in het stopcontact blijven voor een juiste drukaflezing. Zet wel de thermostaat laag.

Hoe ontlucht ik de radiatoren?

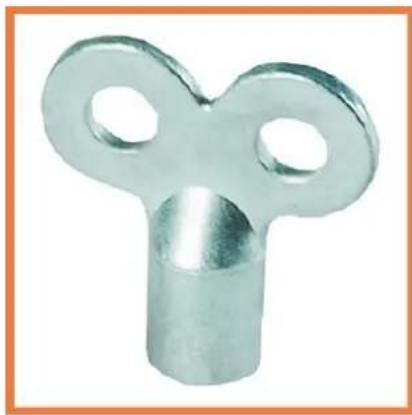

Wacht na het vullen een tijdje. Ontlucht de hoogst gelegen radiatoren met een ontluchtingssleutel tot er water komt.

Wat doe ik als de druk te hoog is?

Laat water af via een aftapkraan of ontlucht een radiator tot de druk weer op 2 bar is.

Hoe vaak moet ik de ketel onderhouden?

Laat de ketel jaarlijks onderhouden door een erkende installateur voor een veilige en efficiënte werking.

Wat betekenen foutcodes op de display?

Foutcodes geven specifieke storingen aan. Raadpleeg de handleiding of neem contact op met de servicedienst voor uitleg en reset.

Kan ik de ketel zelf repareren?

Nee, alleen een vakman mag reparaties uitvoeren. Gebruik originele Atag onderdelen voor veiligheid.

Hoe lang is de garantie?

De standaard garantieperiode is 2 jaar. Registreer uw product voor eventuele verlenging.

GEBRUIKSAANWIJZING Q 60S Atag

Het bijvullen van de cv installatie.

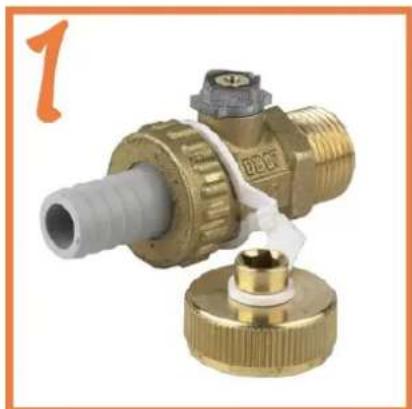

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

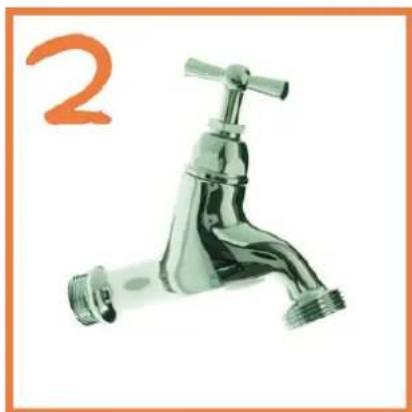

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

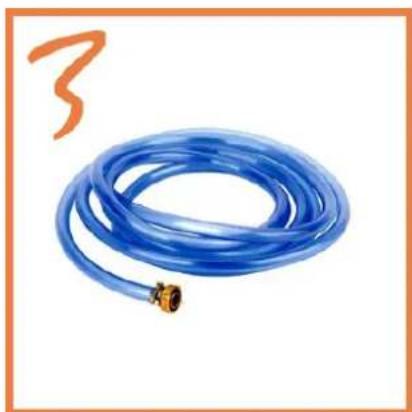

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
