Type product	Binnenunit airconditioner (4-weg cassette)
Merk	Toshiba
Model	RAV-SM804UT-E
Koelmiddel	R410A (HFC)
Afmetingen (hoogte)	256 mm
Voedingsspanning	220-240 V, 50 Hz, 1-fase
Werking	Koelen, verwarmen, drogen, ventileren
Bediening	Bedrade afstandsbediening (meegeleverd) of optionele draadloze set
Filter	Luchtfilter, wasbaar, vervangingsinterval instelbaar
Afvoer	Condensafvoer via flexibele slang (meegeleverd)
Installatie	Inbouw in plafond met ophangbouten M10 (niet meegeleverd)
Veiligheid	Aardlekschakelaar vereist, beveiliging tegen overstroom en hoge druk
Onderhoud	Filter reinigen om de 150-2500 bedrijfsuren; jaarlijks professioneel onderhoud aanbevolen
Max. plafondhoogte	3,8 m (standaard), tot 4,6 m met instelling hoog plafond
Uitblaasrichtingen	Instelbaar: 2, 3 of 4 richtingen
Zelfreiniging	Automatische naloop ventilator na koelen/drogen

Veelgestelde vragen - RAV-SM804UT-E TOSHIBA

Welk koelmiddel gebruikt de Toshiba RAV-SM804UT-E?

De airconditioner gebruikt het HFC-koelmiddel R410A, dat de ozonlaag niet aantast. De werkdruk is ongeveer 1,6 keer hoger dan bij R22.

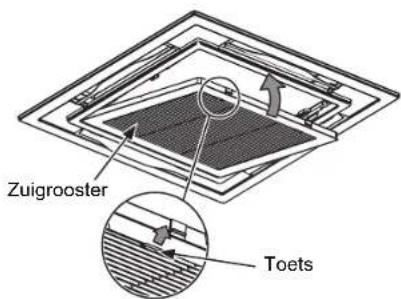

Hoe reinig ik de luchtfilter?

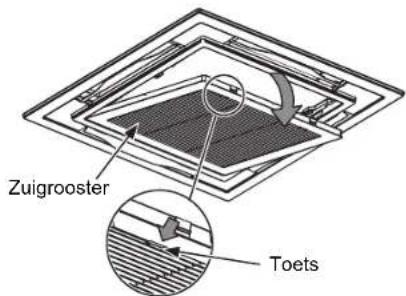

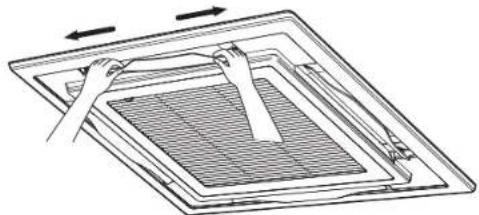

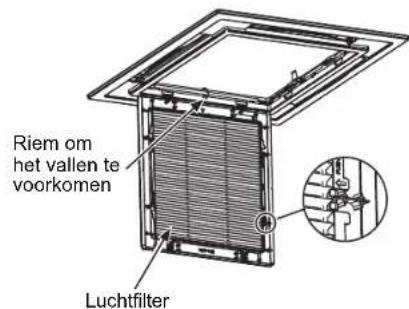

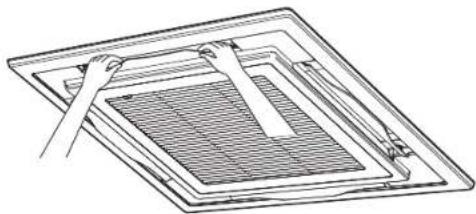

Schakel de airconditioner uit, open het zuigrooster en verwijder de filter. Reinig met een stofzuiger of was met water en een mild reinigingsmiddel. Droog de filter in de schaduw en plaats terug. Druk op de filterresettoets op de afstandsbediening.

Wat zijn de afmetingen van de binneneenheid?

De hoogte van de eenheid is 256 mm. De exacte breedte en diepte staan vermeld in de installatiehandleiding die bij het apparaat wordt geleverd.

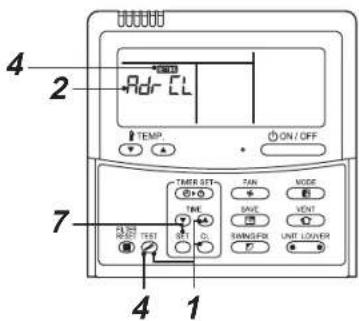

Hoe stel ik de afstandsbediening in na installatie?

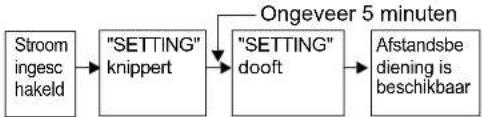

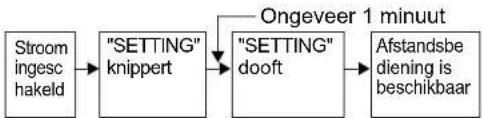

Na het inschakelen duurt het ongeveer 5 minuten voor de afstandsbediening beschikbaar is. Druk tegelijkertijd op de toetsen ⚫ + TEMP gedurende 4 seconden om de instellingsmodus te openen. Volg de stappen in de handleiding om codes en data aan te passen.

Wat doe ik bij foutcode E01?

Foutcode E01 betekent geen hoofdafstandsbediening of een communicatiefout. Controleer of de afstandsbediening correct is aangesloten en of de adresinstellingen kloppen. Bij twijfel raadpleeg de storingsgeschiedenis in de handleiding.

Kan ik de uitblaasrichting aanpassen?

Ja, u kunt het aantal uitblaasrichtingen instellen op 2, 3 of 4 met behulp van afdekplaten (optioneel). De richting van de lamellen kan ook worden vergrendeld of in een bepaalde stand worden gezet via de afstandsbediening.

Wat is de maximale plafondhoogte voor installatie?

De standaard maximaal toegestane plafondhoogte is 3,8 m. Voor hogere plafonds (tot 4,6 m) moet u de instelling 'hoog plafond' wijzigen in de bedieningsinstellingen.

Hoe voer ik een werkingstest uit?

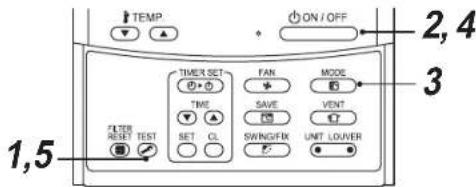

Zet de airconditioner uit, druk op de TEST-toets gedurende 4 seconden tot [TEST] verschijnt. Selecteer COOL of HEAT met de modustoets. Laat de test maximaal 60 minuten lopen. Druk op ON/OFF om te stoppen en nogmaals op TEST om te annuleren.

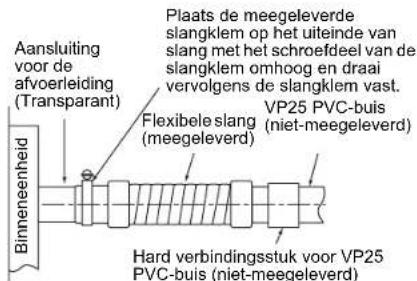

Waar moet ik op letten bij de installatie van de afvoer?

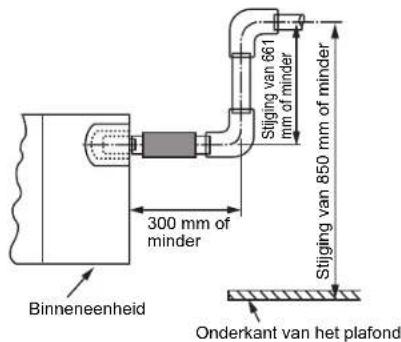

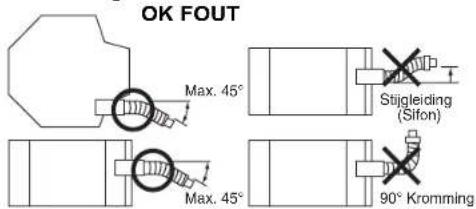

Zorg dat de afvoerleiding continu afloopt (minimaal 1% helling) en geen knikken of sifons bevat. Gebruik de meegeleverde flexibele slang en slangklem. Isoleer de leidingen volledig om condensvorming te voorkomen.

Hoe lang duurt het voordat de afstandsbediening werkt na een stroomstoring?

Bij de eerste keer inschakelen duurt het ongeveer 5 minuten. Bij een volgende inschakeling is dit teruggebracht tot ongeveer 1 minuut. Tijdens deze periode worden commando's genegeerd.

GEBRUIKSAANWIJZING RAV-SM804UT-E TOSHIBA

Lees deze Installatiehandleiding zorgvuldig door voordat u de airconditioner gaat installeren.

• Deze installatiemethode beschrijft de installatiemethode van de binnenunit.
• Zie voor de installatie van de buitenunit, de Installatiehandleiding bij de buitenunit.

TOEPASSING VAN EEN NIEUW KOELMIDDEL

Deze airconditioner is een nieuwe type dat werkt met een nieuw koelmiddel HFC (R410A) in plaats van met het conventionele koelmiddel R22, als bijdrage om de aantasting van de ozonlaag te reduceren.

Inhoud

1 ACCESSOIRES ....40
2 VOORZORGSMAATREGELEN VOOR UW VEILIGHEID 41
3 KEUZE VAN DE LOCATIE VOOR DE INSTALLATIE 43
4 INSTALLATIE 46
5 AFVOERLEIDINGEN 50
6 KOELMIDDELLEIDINGEN EN ONTLUCHTEN 53
7 ELEKTRICITEITSWERKEN 56
8 BEDIENINGSELEMENTEN .... 59
9 WERKINGSTEST 68
10 ONDERHOUD 71
11 STORINGEN VERHELPEN 73

1 ACCESSOIRES

■ Accessoires

Naam van het onderdeel	Aantal Vorm Functie
Installatiehandleiding 2	Deze handleiding (Te overhandigen aan de klant)

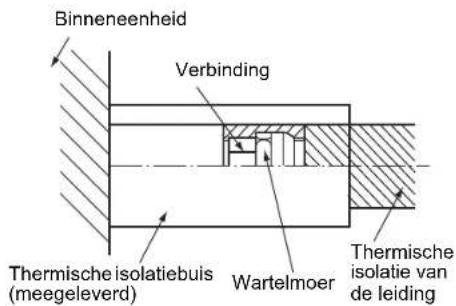

Thermische isolatiebuis 2	Voor thermische isolatievan de leidingaansluiting
Installatiesjabloon 1		—
Installatiemeter --
Vulring	4 Om een eenheid aan op te hangen
Excentrieke vulring	4 Om een e aan op te hangen

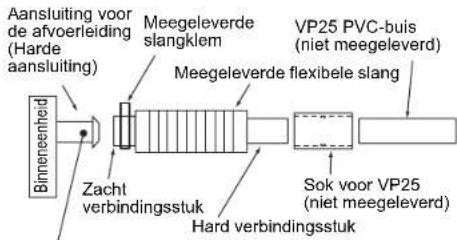

Slangklem	1 Om de af ng mee aan te sluiten
Flexibele slang	1 ()	Om het midden van de afvoerleiding mee aan te passen

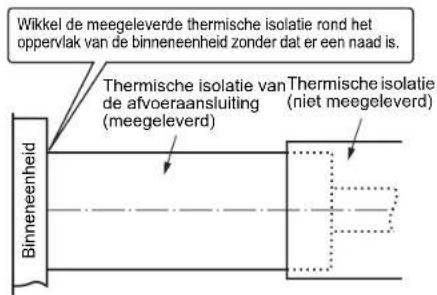

Thermische isolatie	1 Voor then solatie van de afvoeraansluiting
Thermische isolatie	1 Om de ka voer af te dichten
Gebruiksaanwijzing	1 (Te overh aan de klant)

■ Afzonderlijk verkrijgbare onderdelen

• Het plafondpaneel en de afstandsbediening zijn afzonderlijk verkrijgbaar. Om die producten te installeren, volgt u de daarbij meegeleverde installatiehandleidingen.
• De installatie van de draadloze afstandsbediening vereist dat u een draadloze afstandsbedieningsset (afzonderlijk verkrijgbaar) op de standaardafstandsbediening aansluit. (De draadloze afstandsbedieningsset bestaat uit een draadloze afstandsbediening en verwijderbare hoekkappen met een ontvangstgedeelte.)

NL

2VOORZORGSMAATREGELEN VOOR UW VEILIGHEID

• Zorg ervoor dat alle lokale, nationale en internationale voorschriften nauwgezet worden opgevolgd.
• Lees voordat u aan het werk gaat eerst de paragraaf "VOORZORGSMAATREGELEN VOOR UW VEILIGHEID" aandachtig door.
• De volgende voorzorgsmaatregelen bevatten belangrijke informatie met betrekking tot de veiligheid. Volg de aanwijzingen altijd op.
• Schakel, nadat de installatie is voltooid, het toestel in (werkingstest) om te controleren of het systeem goed werkt. Leg het gebruik en het onderhoud van het toestel aan de klant uit aan de hand van de Gebruiksaanwijzing.
• Schakel de hoofdschakelaar (of de onderbrekerschakelaar) uit voordat u onderhoud aan het toestel uitvoert.
• Vraag de klant om de Installatiehandleiding samen met de Gebruiksaanwijzing te bewaren.

WAARSCHUWING

• Laat de installatie (ook het verplaatsen) van de airconditioner en het uitvoeren van onderhoud over aan een erkende verdeler of een bevoegde installateur. Een slechte installatie kan waterlekken, elektrische schokken of brand veroorzaken.
• Zorg ervoor dat de aardingsdraad aangesloten is. (aarding)
  Onvolledige aarding kan elektrische schokken veroorzaken.
  Sluit geen aardingsdraden aan op een gas- of waterleiding, een bliksemafleider of de aardingsdraad van het telefoonnet.
• Schakel de hoofdschakelaar of de onderbrekerschakelaar uit voordat u elektriciteitswerken uitvoert. Zorg ervoor dat alle voedingsschakelaars uitgeschakeld zijn. Doet u dit niet, dan kan dat leiden tot elektrische schokken.
• Zorg er tijdens de installatie voor dat u de koelmiddelleiding goed monteert voor u de airconditioner inschakelt.
  Als u de airconditioner inschakelt terwijl de afsluitklep open is en de koelmiddelleiding niet aangesloten is, zuigt de compressor lucht aan. Daardoor ontstaat er overdruk in het koelsysteem, wat gevaar oplevert voor explosies en verwondingen.
• Zorg ervoor dat er bij het verplaatsen van de airconditioner geen andere gassen dan het voorgeschreven koelmiddel in het koelsysteem terecht kunnen komen.
  Als lucht of een ander gas zich mengt met het koelmiddel zal de gasdruk in het koelsysteem te hoog oplopen waardoor leidingen kunnen scheuren en mensen kunnen gewond raken.
• Voer de installatiewerkzaamheden altijd uit volgens de aanwijzingen in de Installatiehandleiding. Een slechte installatie kan waterlekken, elektrische schokken of brand veroorzaken.
• Wanneer de airconditioner in een kleine ruimte wordt geïnstalleerd, moeten maatregelen worden getroffen om te voorkomen dat de concentratie weggelekt koelmiddel de maximaal toegestane concentratie niet overschrijdt.
• Installeer de airconditioner op een plaats die het gewicht ervan kan dragen.
• Tref gepaste maatregelen wanneer de installatie blootgesteld kan worden aan aardbevingen.
  Als de airconditioner niet goed geïnstalleerd wordt, kunnen er ongelukken gebeuren wanneer het toestel van de muur loskomt.
• Ventileer de ruimte onmiddellijk wanneer gasvormig koelmiddel ontsnapt tijdens de installatiewerkzaamheden.
  Wanneer koelmiddel uit het toestel lekt en in contact komt met open vuur, kunnen giftige gassen ontstaan.
• Controleer of er geen gaslek aanwezig is nadat alle verbindingen zijn gemaakt.
  Wanneer koelmiddel uit het toestel lekt en in de buurt van open vuur komt, zoals een gasfornuis, kunnen giftige gassen ontstaan.
• Elektriciteitswerken moeten uitgevoerd worden door een opgeleide elektricien volgens de
  Installatiehandleiding. Zorg ervoor dat de airconditioner over een eigen stroombron beschikt.
  Door onvoldoende capaciteit van de voeding of slechte installatie kan brand ontstaan.
• Gebruik de voorgeschreven kabelsoorten en maak de aansluitingen stevig vast om te voorkomen dat de aansluitingen door belasting van buitenaf beschadigd raken.
• Volg de voorschriften van het lokale energiebedrijf voor de bekabeling van de voeding.
  Als u de airconditioner niet correct aardt, kan dat elektrische schokken veroorzaken.
• Voor het recupereren van koelmiddel (verzamelen van koelmiddel uit de leiding die met de compressor verbonden is) schakelt u eerst de compressor uit voor u de koelmiddelleiding loskoppelt.
  Als u de koelmiddelleiding loskoppelt terwijl de compressor nog werkt en de afsluitklep open is, zuigt de compressor lucht aan. Daardoor ontstaat er overdruk in het koelsysteem, wat gevaar oplevert voor explosies en verwondingen.

LET OP

Installatie van een airconditioner met een nieuw koelmiddel

- DEZE AIRCONDITIONER WERKT MET HET NIEUWE HFC-KOELMIDDEL (R410A), DAT DE OZONLAAG NIET AANTAST.

• De kenmerken van het koelmiddel R410A zijn: gemakkelijke oplosbaarheid in water, oxidelaag of olie en de drukkracht is ongeveer 1,6 keer hoger dan de drukkracht van het koelmiddel R22. Samen met het nieuwe koelmiddel moet ook de koelolie worden vervangen. Zorg daarom dat er tijdens de installatie geen water, stof, oud koelmiddel of koelolie in het koelsysteem terecht kan komen.
• Om te voorkomen dat u een verkeerd koelmiddel en verkeerde koelolie zou gebruiken, hebben de aansluitingen van het vulstuk en het gereedschap andere afmetingen dan die voor het conventionele koelmiddel.
• Voor het nieuwe koelmiddel (R410A) hebt u dus ander gereedschap nodig.
• Gebruik voor de verbindingsleidingen nieuwe en schone leidingen die speciaal ontworpen zijn voor R410A en voorkom dat water of stof in het systeem terecht komt.

Het toestel loskoppelen van de netvoeding.

• Dit toestel moet verbonden worden met de netvoeding via een schakelaar met een contactafstand van ten minste 3 mm.
• De installatiezekering moet gebruikt worden voor de voedingsaansluiting van deze airconditioner.
• Draai de wartelmoer vast met een momentsleutel op de aangegeven manier.

Als u de wartelmoer te hard aanspant, kan die op termijn barsten. Daardoor kan er dan koelmiddel lekken.

- Draag tijdens de installatie stevige handschoenen om verwondingen te voorkomen.

NL

4-NL

3KEUZE VAN DE LOCATIE VOOR DE INSTALLATIE

WAARSCHUWING

• Installeer de airconditioner op een plaats die het gewicht van het toestel kan dragen. Als dat niet het geval is, kan het toestel vallen en iemand verwonden.
• Installeer de airconditioner op minstens 2,5 m boven de vloer. Het is gevaarlijk uw handen of iets anders in de airconditioner te steken terwijl hij in werking is, omdat u in contact kunt komen met de draaiende ventilator of actieve elektriciteit.

LET OP

- Installeer de airconditioner niet op een plaats waar brandbare gassen kunnen vrijkomen. Wanneer brandbaar gas ontsnapt en zich in de buurt van het toestel ophoopt, kan brand ontstaan.

Overleg met de klant en installeer de airconditioner op een plaats die voldoet aan de volgende voorwaarden.

• Er moet voldoende ruimte zijn om het toestel horizontaal te installeren.
• Er moet voldoende ruimte zijn om gemakkelijk onderhoud en veiligheidscontroles uit te voeren.
• Het moet een plaats zijn waar de afvoer van water geen probleem veroorzaakt.

Installeer de airconditioner niet op de volgende plaatsen.

- Een plaats met een hoog zoutgehalte (kustgebied), of een een plaats waar gassen vrijkomen die een hoge concentratie aan sulfide bevatten (geisers). (Als u het toestel toch op dergelijke plaatsen wilt gebruiken zijn speciale beschermingsmaatregelen nodig.)

- Een restaurantkeuken waar veel olie wordt gebruikt of nabij de machines in een fabriek. (Als er olie gaat kleven aan de warmtewisselaar of aan het onderdeel uit kunsthars (turboventilator) in de binneneenheid, dan kan dat de capaciteit van het toestel verminderen, dampen of neerslag van condenswater veroorzaken of de onderdelen uit kunsthars vervormen of beschadigen.)

- Een plaats waar in de buurt natuurlijke oplosmiddelen gebruikt worden.

- Een plaats waar in de buurt hoogfrequente apparatuur gebruikt wordt.

- Een plaats waar de uitgeblazen lucht rechtstreeks in het raam van een aanpalend huis terechtkomt. (voor de buiteneenheid)

- Een plaats waar het geluid van de buiteneenheid gemakkelijk kan worden doorgegeven. (Als u de airconditioner installeert op de erfscheiding met de buren, let er dan voor op dat het toestel niet voor geluidsoverlast zorgt.)

- Plaatsen met een slechte ventilatie. (Controleer of het luchtvolume, de statische druk en de leidingweerstand correct zijn voordat u de leidingen installeert.)

- Gebruik deze airconditioner niet voor speciale doeleinden zoals het conserveren van voedsel, precisie-instrumenten of kunstobjecten, het fokken van dieren of kweken van planten. (Het kan de kwaliteit van de bewaarde materialen aantasten.)

- Een plaats met hoogfrequente apparatuur (waaronder gelijkstroom-wisselstroomomzetters, private stroomgeneratoren, medische toestellen en communicatie-apparatuur) en fluorescentielampen met een elektronisch voorschakelapparaat. (Anders is er kans op een defect van de airconditioner, problemen met de bediening, of ruisproblemen bij de voornoemde apparatuur.)

- Als u de draadloze afstandsbediening gebruikt in een ruimte waar fluorescentielampen hangen met een elektronisch voorschakelapparaat of onder direct zonlicht, is het mogelijk dat het toestel de signalen van de afstandsbediening niet correct ontvangt.

- Een plaats waar natuurlijke oplosmiddelen gebruikt worden.

- Dicht bij deuren of ramen die aan vochtige buitenlucht blootgesteld zijn (Condenswater kan neerslaan.).

- Een plaats waar vaak een bijzondere spray verstoven wordt.

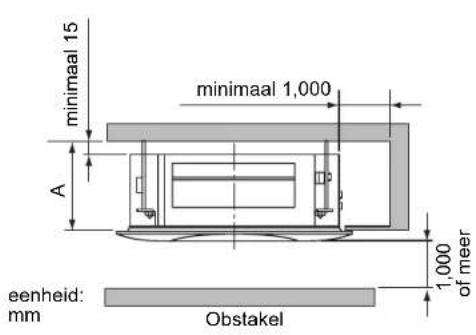

■ Installatielocatie

Zorg dat er voldoende ruimte is voor de installatie en het uitvoeren van onderhoud.

Model RAV- A mm
SM56-, SM80-type minimaal 271
SM110-, SM140-type minimaal 334

■ Keuze van de locatie voor de installatie

Wanneer de binneneenheid wordt gebruikt op plaatsen met een hoge luchtvochtigheid (zie onder) kan condenswater ontstaan dat naar beneden valt.

Met name in omgevingen met een hoge luchtvochtigheid (dauwpunttemperatuur: 23 °C of meer) kan condens in het plafond worden gevormd.

1. Toestel is geïnstalleerd in een plafond met dakpannen op het dak.
2. Toestel is geïnstalleerd op een locatie waarbij de ruimte boven het plafond wordt gebruikt als aanzuigluchtkanaal.
3. Keuken

Advies

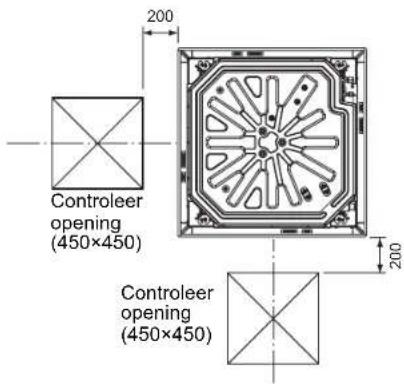

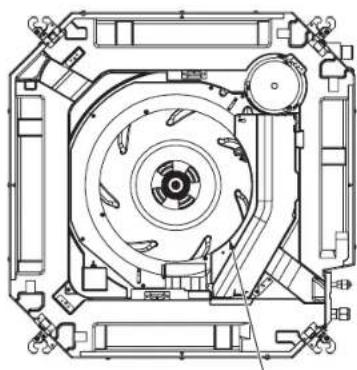

• Monteer een inspectieluik aan de rechter zijkant van het toestel (afmetingen: 450 x 450 mm of meer) voor leidingen, onderhoud en reparaties.
• Als het toestel op een dergelijke locatie geïnstalleerd moet worden, is het raadzaam isolatiemateriaal (bijvoorbeeld glaswol) aan te brengen op alle delen van de binneneenheid die in contact komen met lucht met een hoge luchtvochtigheid.

AANDACHTSPUNT

Als de vochtigheid in het plafond hoger dan 80% lijkt te zijn, moet u thermische isolatie bevestigen op de bovenzijde/zijkanten van de binneneenheid. (Gebruik thermische isolatie van 10 mm of dikker.)

■ Plafondhoogte

Model RAV- Toegestane plafondhoogte
SM56-, SM80-type Tot 3,8 m
SM110-, SM140-type Tot 4,6 m

Wanneer de hoogte van het plafond hoger is dan de hoogte die de tabel op de volgende pagina vermeldt bij Standaard/ 4 uitblaasrichtingen, zal de warme lucht de vloer nauwelijks bereiken.

Daarom is het nodig dat u de instellingswaarde voor hoge plafonds of van de uitblaasrichting verandert. De instelling voor hoge plafonds is ook nodig als u afzonderlijk verkrijgbare filters installeert.

NL

6-NL

AANDACHTSPUNT

- Wanneer u een airconditioner met uitblaassysteem in 2 of 3 richtingen gebruikt, zal de lucht krachtig en direct blazen als het plafond lager dan de standaardhoogte is. Pas daarom de instelling van de schakelaar aan voor de plafondhoogte.

- Wanneer u hoog plafond (1) of (2) gebruikt met een uitblaassysteem in 4 richtingen, zal de uitgeblazen lucht als tocht aanvoelen doordat hij kouder wordt.

▼ Hoogte van plafond waarin de eenheid kan worden geïnstalleerd

(Eenheid:m)

Model RAV- SM56-type	SM80-type SM110-, SM140-type									Bij hoogplafond
Aantal uitblaasrichtingen 4	3 2 4 3 2 4	3 2 Set data
Standaard(fabrieksinstelling)	2,8 3,2	3,5 3,0 3,3	3,6 3,9	4,2 4,5 0000
Hoog plafond (1)	3,2 3,5 3,8	3,3	3,5 3,8 4,2	4,6 0001
Hoog plafond (2)	3,5	3,8	—	3,6	3,8	—	4,5	4,6	—	0003

De tijd dat de filtermelding (filter reinigen) oplicht op de afstandsbediening kan gewijzigd worden naargelang de omstandigheden van de installatie.

Als het moeilijk is om een ruimte voldoende te verwarmen door de plaats van de binneneenheid of de structuur van de ruimte, dan kunt u de meettemperatuur verhogen.

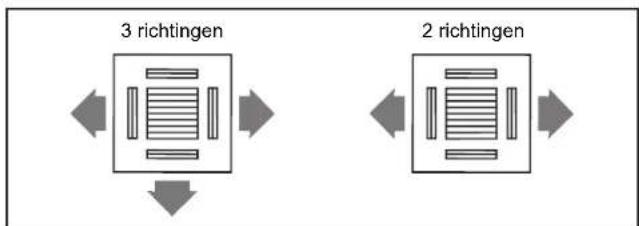

■ Uitblaasrichting

Zoals is weergegeven in de volgende afbeelding kunt u uitblaasrichtingen instellen aan de hand van de vorm van de ruimte en de plaats van de binneneenheid.

- Gebruik een afdekplaat (afzonderlijk verkrijgbaar) om de uitblaasrichting te wijzigen. Het aantal uitblaasrichtingen is beperkt. Volg de instructies van de Installatiehandleiding die met de afdekplaat meegeleverd wordt.

7-NL

-45-

4INSTALLATIE

AANDACHTSPUNT

Leef de volgende regels strikt na om schade aan de binneneenheden en verwondingen te voorkomen.
- Plaats niets zwaars op de binneneenheid. (Zelfs bij verpakte eenheden.)
- Verplaats de binneneenheid zo mogelijk in de verpakking. Als u de binneneenheid toch noodgedwongen onverpakt verplaatst, bescherm de eenheid dan zeker met een doek om haar niet te beschadigen.
- Neem de binneneenheid tijdens het verplaatsen alleen vast aan de metalen hoeken (4 posities). Oefen geen kracht uit op de andere onderdelen (koelmiddelleiding, afvoerbekken, schuimrubberen onderdelen of onderdelen uit kunsthars, enz.).
- Draag de doos met twee mensen of meer en bind ze niet samen met plastic lint op andere posities dan de aangeduide.

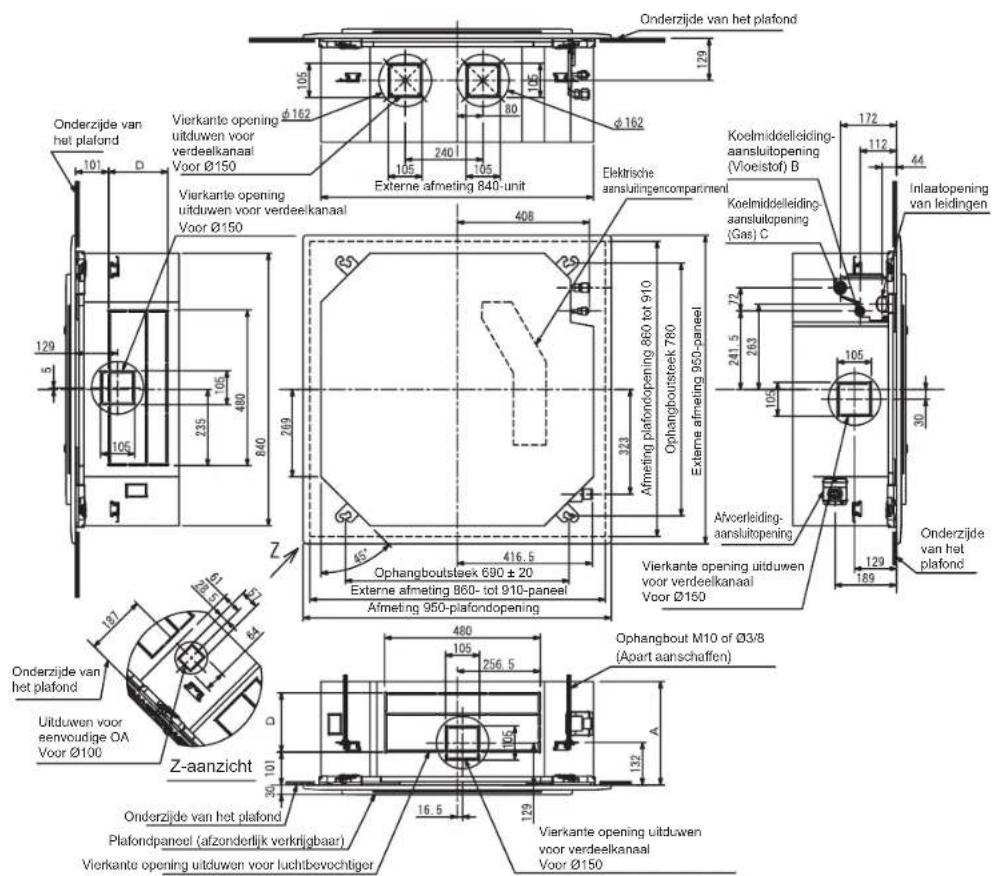

■ Buitenaanzicht

(eenheid: mm)

NL

(mm)

Model RAV- A B C D
SM56-type 256 ∅6,4 ∅12,7 120
SM80-type 256 ∅9,5 ∅15,9 120
SM110-type 319 ∅9,5 ∅15,9 183
SM140-type 319 ∅9,5 ∅15,9 183

8-NL

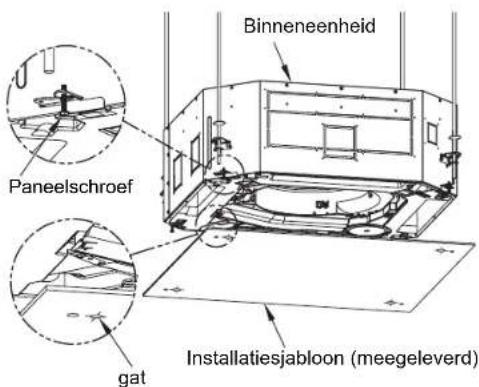

■ De plafondopening maken en de ophangbouten monteren

• Houd bij het bepalen van de positie en oriëntatie van de binneneenheid rekening met de later in het plafond te installeren leidingen en bedrading.
• Nadat u de installatieplaats van de binneneenheid hebt bepaald, opent u het plafond en monteert u de ophangbouten.
• De afmetingen van de opening in het plafond en afstanden van de ophangbouten zijn vermeld in het installatieschema en het bijhorende installatiesjabloon.
• Als er al een plafond gemonteerd is, installeert u eerst de afvoerleiding, de koelmiddelleiding, de verbindingskabels tussen de binnen- en buiteneenheid, de kabels van de afstandsbediening en monteert u daarna pas de binneneenheid.

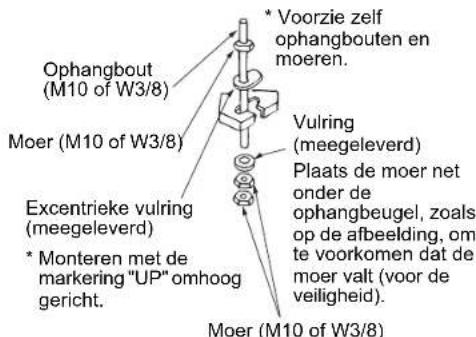

Voorzie ophangbouten en moeren om de binneneenheid te installeren (die zijn niet meegeleverd).

Ophangbout M10 of W3/8 4 stuks
Moer M10 of W3/8 12 stuks

Het installatiesjabloon gebruiken (meegeleverd)

Het installatiesjabloon zit in de verpakking.

Positioneer de opening in het plafond en de ophangbouten met behulp van het installatiesjabloon.

Gebruik het installatiesjabloon om de plafondopening te positioneren als u een plafond ophangt.

• Installeer de binneneenheid nadat u de ophangbouten hebt gemonteerd.
• Haak de 4 gaten in het installatiesjabloon vast aan de paneelschroeven van de binneneenheid.
• Als u een plafond ophangt, gebruik dan de buitenste afmetingen van het installatiesjabloon om het plafond te openen.

Voorbereiding van het plafond

Het gebruikte type plafond is afhankelijk van de structuur van het gebouw. Voor meer informatie kunt u contact opnemen met de aannemer of met het interieurafwerkingsbedrijf.

Na het verwijderen van de plafondplaat, is het belangrijk om de plafondopening te verstevigen (kader) en het plafond volledig waterpas te hangen om trillingen van plafondplaten te voorkomen.

(1) Zaag de opening in de plafondplaat.
(2) Verstevig waar nodig het plafond en vooral de randen van de opening.

Monteren van de ophangbouten

Gebruik ophangbouten M10 (4 stuks, niet meegeleverd). Afhankelijk van de bestaande structuur monteert u de bouten met een hartafstand zoals is weergegeven in het buitenaanzicht op de onderstaande afbeelding.

Nieuw betonplafond

Monteer de ophangbouten met keilankers of ankerbouten.

Stalen kaderstructuur

Gebruik bestaande haakijzers of monteer nieuwe.

Bestaand betonplafond

Gebruik bij bestaande gaten altijd keilbouten of vergelijkbaar bevestigingsmateriaal.

Aanbrengen van de plafondopening en de ophangbouten

• Bevestig een moer (M10 of W3/8: niet meegeleverd) en de ∅34-vulring (meegeleverd) aan elke ophangbout.
• Plaats een vulring aan beide kanten van de T-groef van de ophangbeugel van de binneneenheid en hang de binneneenheid op.
• Controleer of de vier kanten van de binneneenheid waterpas zijn met behulp van een waterpas (afwijking: 5 mm of minder).
• Maak de installatiemeter (meegeleverd) los van het installationsjabloon.
• Gebruik de installatiemeter om te controleren of de afstand tussen de binneneenheid en de plafondopening klopt (1) (10 tot 35 mm: 4 kanten) en de ophanghoogte (2) (12 mm tot 17 mm: 4 hoeken).

(Op de installatiemeter zelf staat te lezen hoe u die gebruikt.)

AANDACHTSPUNT

Zorg dat u zeker het transportkussen verwijdert dat de ventilator beschermt voor u de binneneenheid installeert. De eenheid gebruiken zonder het kussen te verwijderen kan de motor van de ventilator beschadigen.

Zorg dat u zeker het transportkussen verwijdert dat de ventilator beschermt.

NL

10-NL

■ Monteren van het plafondpaneel (niet meegeleverd)

Nadat alle leidingen en bedrading gemonteerd zijn, installeert u het plafondpaneel op de manier die beschreven is in de bijgeleverde Installatiehandleiding.

Controleer of de binneneenheid en de plafondopening correct geïnstalleerd zijn en monteer vervolgens het plafondpaneel.

AANDACHTSPUNT

• Zorg dat het plafondoppervlak, het plafondpaneel en de binneneenheid zeer goed aansluiten.
  Indien er een opening tussen is, komt daar lucht doorheen, wat leidt tot condensatie of waterlekken.
• Verwijder de hoekkappen aan de vier hoeken van het plafondpaneel en monteer het op de binneneenheid.
• Zorg dat de klemhaken van de vier hoekkappen stevig vastzitten.
  * Als de klemhaken niet goed vastzitten kan er water lekken.

■ Monteren van de afstandsbediening (niet meegeleverd)

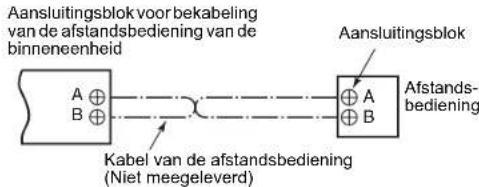

Meer informatie over het aansluiten van de bedrade afstandsbediening vindt u in de erbij meegeleverde Installatiehandleiding.

• Trek de kabel van de afstandsbediening samen met de koelmiddelleiding of de afvoerleiding uit Leid de kabel van de afstandsbediening langs de bovenkant van de koelmiddelleiding en de afvoerleiding.
• Stel de afstandsbediening niet bloot aan direct zonlicht en plaats ze niet in de buurt van een verwarmingsbron.

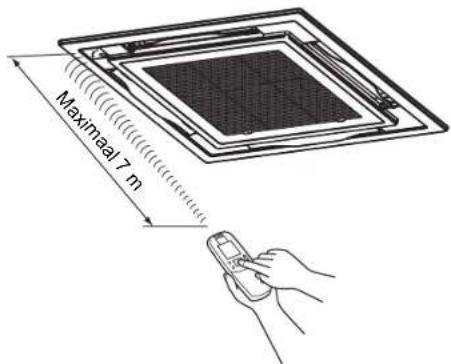

■ Bij een draadloos model

De sensor van de binneneenheid met draadloze afstandsbediening kan een signaal ontvangen vanaf ongeveer 7 m. Op basis daarvan kunt u een plaats bepalen waar de afstandsbediening bediend zal worden en waar het toestel geïnstalleerd moet worden.

• Test de afstandsbediening, controleer of de binneneenheid het signaal goed ontvangt en installeer vervolgens de afstandsbediening.
• Zorg ervoor dat de afstand tot toestellen zoals televisies, stereo-installaties enz. minimaal 1 m bedraagt.
  (Anders is er risico van ruis of beeldvervorming.)
• Zoek een plaats waar geen invloed van fluorescentielicht of direct zonlicht is om storingen te voorkomen.

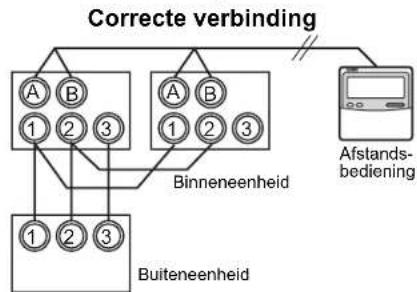

• In dezelfde ruimte kunnen twee of meer (tot 6) binneneenheden met een draadloze afstandsbediening geïnstalleerd worden.

5AFVOERLEIDINGEN

LET OP

- Monteer aan de hand van de Installatiehandleiding de afvoerleidingen, zodat het water goed afgevoerd wordt en gebruik waar nodig thermische isolatie om te voorkomen dat condenswater neerslaat. Slecht gemonteerde leidingen kunnen een waterlek en waterschade aan het meubilair veroorzaken.

■ Leidingen/isolatiemateriaal

De volgende materialen voor leidingen en isolatie zijn niet meegeleverd.

Leidingen	PVC-buis VP25(Buitendiameter : ∅32 mm)
Thermische isolatie	Polyethyleenschuim:Dikte minimaal 10 mm

■ Flexibele slang

Gebruik de meegeleverde flexibele slang als verloopstuk op de PVC-buis of om de hoek mee aan te passen.

• Rek de flexibele slang niet of vervorm ze niet meer dan in de volgende afbeelding.
• Bevestig het uiteinde van de flexibele slang met de meegeleverde slangklem.
• Gebruik de flexibele slang voor een horizontale verbinding.

AANDACHTSPUNT

• Breng thermische isolatie aan rond de afvoerleidingen van de binneneenheid.
• Breng altijd thermische isolatie aan op de verbinding met de binneneenheid. Door onvolledige thermische isolatie ontstaat condensvorming.
• Zorg ervoor dat de afvoer overal naar beneden afloopt (verval minimaal 1/100) en dat er geen uitwas of sifon in de leiding zit. Dat kan een abnormaal geluid veroorzaken.

- Zorg ervoor dat de afvoerleiding niet langer is dan 20 m. Ondersteun een lange leiding om de 1,5 tot 2 m zodat ze niet doorzakt.

- Installeer de verzamelleiding zoals u kunt zien in de onderstaande afbeelding.

• Oefen geen kracht uit op de verbinding van de afvoerleiding.
• De PVC-buis kan niet rechtstreeks aangesloten worden op de afvoerleidingaansluiting van de binneneenheid. Zet de meegeleverde flexibele slang altijd vast met de slangklem, omdat er anders water kan lekken via de afvoerleidingaansluiting.

Niet lijmen:
Gebruik de meegeleverde flexibele slang en slangklem om de afvoerslang te verbinden met het transparante verbindingsstuk.
Als u daarvoor lijm gebruikt, zal dat het verbindingsstuk beschadigen en zal een waterlek ontstaan.

NL

■ De afvoerleiding aansluiten

• Sluit een hard verbindingsstuk (niet meegeleverd) aan op het harde verbindingsstuk van de meegeleverde flexibele slang.
• Sluit een afvoerleiding (niet meegeleverd) aan op het aangesloten harde verbindingsstuk

AANDACHTSPUNT

• Bevestig PVC-buizen met een speciaal daarvoor bedoelde lijm zodat er geen water kan lekken.
• Het duurt even voor de lijm droog en hard is (raadpleeg de gebruiksaanwijzing van de lijm). Terwijl de lijm droogt mag u geen kracht uitoefenen op de verbinding met de afvoerleiding.

■ Stijgleiding

Als het niet mogelijk is om de afvoerleiding naar beneden te laten hellen, kunt u ook met een stijgleiding werken.

• De afvoerleiding mag maximaal 850 mm boven de bodem van het plafond komen.
• Haal de afvoerleiding uit het verbindingstuk met de binneneenheid van maximaal 300 mm en buig de buis verticaal naar boven.
• Onmiddellijk na de plaats waar de buis verticaal omhoog gebogen is, laat u ze opnieuw dalen.
• Begin de daling meteen na de verticale stijging.

■ Controleer de afvoer

Controleer bij de werkingstest of het water goed afgevoerd wordt en of de verbinding van de leidingen niet lekt.

Controleer in het warme seizoen ook de werking van de afvoer.

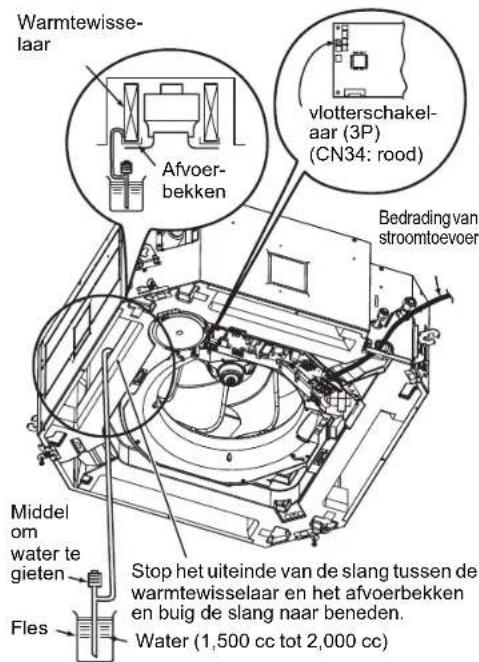

Giet met een kan of slang water (1,500 tot 2,000 cc) in de afvoeropening voordat u het plafondpaneel monteert.

Wees voorzichtig als u het water giet, zodat het niet op de motor van de afvoerpomp terechtkomt.

LET OP

Giet langzaam zodat het water zicht niet in de binneneenheid verspreidt en een defect veroorzaakt.

• Nadat de elektrische aansluitingen gebeurd zijn, giet u water terwijl het toestel in COOL-modus werkt.

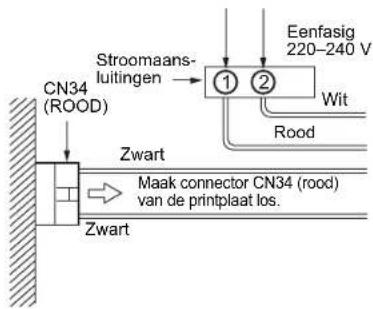

• Als de elektrische installatie nog niet gereed is, trekt u de connector los van de vlotterschakelaar (CN34 : Rood) in het compartiment met elektrische aansluitingen en controleert u de afvoer door eenfasige, 220–240 V-stroom aan te sluiten op de aansluitingsblokken ① en ②. Daardoor moet de motor van de afvoerpomp gaan draaien.

- Terwijl u de afvoer test, luistert u naar het geluid van de motor van de afvoerpomp. (Als het geluid van een continu geluid overgaat naar een geluid met tussenpauzen, dan wordt het water normaal afgevoerd.) Na de controle draait de motor van de afvoerpomp als u de connector van de vlotterschakelaar aansluit. (Indien u de connector van de vlotterschakelaar hebt uitgetrokken, plaats die dan terug in de oorspronkelijke positie.)

■ Isoleer de leidingen

• Bedek de flexibele slang en slangklem volledig met de meegeleverde thermische isolatie tot aan de binneneenheid zonder openingen te laten.
• Bedek de afvoerleiding met niet meegeleverde thermische isolatie zonder dat er een naad is, zodat ze overlapt met de thermische isolatie van de afvoeraansluiting.

* Richt de insnijdingen en naden van de thermische isolatie naar boven zodat er geen water door kan lekken.

NL

1. Indien u de buiteneenheden op een muur wilt monteren, zorg er dan voor dat het ondersteuningsplatform sterk genoeg is. Dat platform moet speciaal voor ontworpen en gemaakt zijn zodat het langdurig zijn draagkracht behoudt. Er moet voor gezorgd worden dat de buiteneenheid niet kan vallen.
2. Gebruik koperen leidingen met een wanddikte van minimaal 0,8 mm. (Bij leidingen met een diameter van ∅15,9 is dat 1,0 mm of meer.)
3. De wartelmoer en het gereedschap hebben ook andere afmetingen dan die voor het conventionele koelmiddel. Draai de wartelmoer los op de hoofdeenheid van de airconditioner en gebruik die.

AANDACHTSPUNT

Een lange koelmiddelleiding ondersteunt u best elke 2,5 tot 3 m met steunbeugels die de leiding stevig vastklemmen. Zoniet kan dat abnormale geluiden veroorzaken.

LET OP

4 BELANGRIJKE PUNTEN BIJ HET INSTALLEREN VAN LEIDINGEN

1. Verwijder stof en vocht uit de verbindingsleidingen.
2. Zorg voor een strakke verbinding (tussen leidingen en de eenheid).
3. Pomp de lucht uit de verbindingsleidingen met een VACUÜMPOMP.
4. Controleer op gaslekkage. (Verbindingspunten)

■ Afmetingen leiding

Naam van het model	RAV- SM56-type		SM80-, SM110-, SM140-type
Afmeting en leiding	Gasleiding	12,7 mm 15,9	mm
	Vloeistoflei ding	6,4 mm 9,5	mm

■ Maximale lengte en hoogte van de leiding

Die zijn verschillend per buiteneenheid.

Meer informatie kunt u in de Installatiehandleiding van de buiteneenheid vinden.

Trompen

• Snij de leiding met een buizensnijder.
  Verwijder alle bramen.
  Overblijvende bramen kunnen een gaslek veroorzaken.
• Steek een wartelmoer in de leiding en tromp de leiding.
  Omdat de trompafmetingen van R410A anders zijn dan die van R22, adviseren we u om het nieuwe trompgereedschap dat speciaal bedoeld is voor R410A te gebruiken.

U kunt echter ook het conventionele gereedschap gebruiken door de uitstekende lengte van de koperen leiding aan te passen.

▼ Uitstekende leidinglengte bij trompen: B (eenheid: mm)

Hard (met overgangskoppelingen)

Buitendiameter van de koperen leiding	Bij gebruik van R410A-gereedschap	Bij gebruik van conventioneel gereedschap
	R410A R410A
6,4, 9,5	0 tot 0,5	1,5 tot 2,0
12,7, 15,9 2,0	tot 2,5

▼ Trompdiameter: A (eenheid: mm)

Buitendiameter van de koperen leiding	A +0~A-0,4
	R410A
6,4	9,1
9,5	13,2
12,7	16,6
15,9	19,7

* Wanneer u een trompverbinding voor R410A met het conventionele trompgereedschap maakt, trek dan de leiding ongeveer

0,5 mm verder dan voor R22 om de juiste trompafmeting te bereiken.

De diameter van de koperen leiding is nuttig om de uitstekende leidinglengte aan te passen.

De verbinding aandraaien

LET OP

- Draai de verbinding niet te strak aan. Afhankelijk van de omstandigheden kan de moer erdoor barsten.

(Eenheid: N•m)

Buitendiameter van de koperen leiding	Aanspanmoment
6,4 mm (diam.) 14 tot 18 (1,4 tot 1,8 kgf•m)
9,5 mm (diam.) 33 tot 42 (3,3 tot 4,2 kgf•m)
12,7 mm (diam.) 50 tot 62 (5,0 tot 6,2 kgf•m)
15,9 mm (diam.) 63 tot 77 (6,3 tot 7,7 kgf•m)

▼ Aandraaimoment voor getrompte leidingverbindingen

Druk bij het gebruik van R410A is hoger dan bij R22.

(Ongeveer 1,6 maal) Draai de getrompte leidingaansluiting tussen de binnen- en de buiteneenheden daarom vast met een momentsleutel met het voorgeschreven aandraaimoment.

Slechte verbindingen neenheid kunnen naast gaslekken ook storingen in het koelsysteem veroorzaken. Houd de verbindingsleidingen tegenover elkaar en draai de wartelmoer met de hand zo ver mogelijk aan. Draai dan de moer aan met een moersleutel en een momentsleutel zoals weergegeven in de afbeelding.

Gebruik een moersleutel om vast te maken.
Gebruik een momentsleutel om aan te draaien.

AANDACHTSPUNT

Als u de moer aandraait met een overdadig moment kan die barsten afhankelijk van de installatieomstandigheden.

Draai de moer niet harder aan dan met het voorgeschreven aandraaimoment.

Leidingen voor de buiteneenheid

- De vorm van de afsluitklep verschilt per buiteneenheid. Meer informatie over de installatie vindt u in de installatiehandleiding van de buiteneenheid.

■ Ontluchten

Trek het systeem vacuum met een vacuumpomp die is aangesloten op de afsluitklep van de buiteneenheid.

Meer informatie kunt u in de installatiehandleiding van de buiteneenheid vinden.

- Gebruik nooit het koelmiddel in de buiteneenheid voor het ontluchten.

AANDACHTSPUNT

Gebruik uitsluitend gereedschappen (vulslang, enz.) die geschikt zijn voor het verwerken van R410A.

Toe te voegen hoeveelheid koelmiddel

Voeg koelmiddel "R410A" toe volgens de installatiehandleiding van de buiteneenheid.

Gebruik een weegschaal om de nodige hoeveelheid koelmiddel bij te vullen.

AANDACHTSPUNT

• Als u te veel of te weinig koelmiddel bijvult, veroorzaakt dat storingen in de compressor. Zorg dat u de juiste hoeveelheid koelmiddel bijvult.
• Wanneer personeel het koelmiddel bijvult, moet de lengte van de leiding en de hoeveelheid toegevoegd koelmiddel genoteerd worden op het naamplaatje op het onderhoudspaneel van de buiteneenheid. Dat is nodig om problemen op te lossen bij een defect van de compressor of het koelsysteem.

Open de afsluitklep volledig

Open de afsluitklep van de buiteneenheid volledig. Hiervoor is een inbussleutel van 4 mm nodig.

Meer informatie kunt u in de installatiehandleiding van de buiteneenheid vinden.

Controle op gaslekken

Controleer met een lekdetector of zeepwater of het gas al dan niet lekt uit de leidingaansluitingen of de afsluitklep.

AANDACHTSPUNT

Gebruik een lekdetector die geschikt is voor het verwerken van HFC-koelmiddel (R410A, R134a, enz.).

NL

16-NL

Thermische isolatie aanbrengen

Breng op zowel de gas- als de vloeistofleidingen thermische isolatie aan.

Gebruik voor de thermische isolatie van gasleidingen materiaal dat hittebestendig is tot 120 °C of meer.

Breng het meegeleverde thermische isolatiemateriaal zorgvuldig aan op de leidingaansluiting van de binneneenheid zonder openingen te laten.

AANDACHTSPUNT

• Breng de thermische isolatie zorgvuldig aan op op de leidingaansluiting van de buiteneenheid tot aan de basis zonder de leiding bloot te laten. (Door blootstelling van de leiding kan een waterlek ontstaan.)
• Breng de thermische isolatie aan met de insnijdingen naar boven (plafond) gericht.

7 ELEKTRICITEITSWERKEN

WAARSCHUWING

1. Zorg ervoor dat u de aangeduide kabels zorgvuldig verbindt en vastzet als u ze gebruikt, zodat de externe spanning op de kabels de verbinding van de aansluitingen niet belast.
   Slechte aansluiting of bevestiging kan brand enz. veroorzaken.
2. Zorg ervoor dat de aardingsdraad aangesloten is. (aarding)
   Onvolledige aarding kan elektrische schokken veroorzaken.
   Sluit geen aardingsdraden aan op een gas- of waterleiding, een bliksemafleider of de aardingsdraad van het telefoonnet.
3. Het toestel moet geïnstalleerd worden volgens de nationaal geldende bedradingsvoorschriften.
   Een stroomkring met onvoldoende capaciteit of slechte installatie kunnen elektrische schokken of brand veroorzaken.

LET OP

• Deze binneneenheid heeft geen netsnoer.
• Bij slechte of onvolledige bedrading zal er een elektrische brand of rook ontstaan.
• Installeer altijd een aardlekschakelaar die niet geactiveerd wordt door piekspanningen. Als er geen aardlekschakelaar is geïnstalleerd, kunnen elektrische schokken ontstaan.

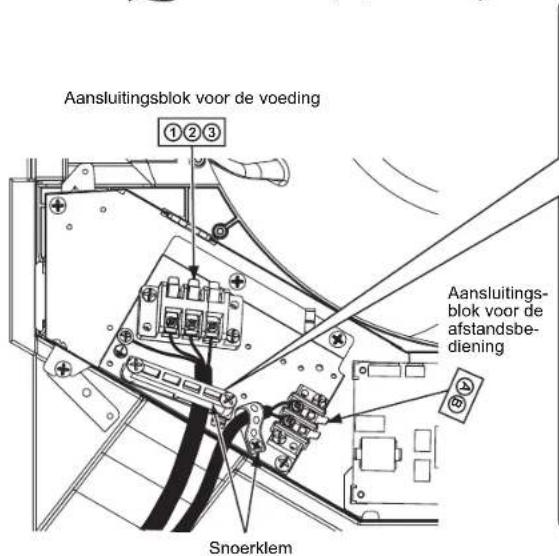

• Gebruik altijd de meegeleverde snoerklemmen.
• Beschadig of kras de geleidende ader en de inwendige isolatie van de voedings- en besturingskabels niet bij het strippen ervan.
• Gebruik een netsnoer en verbindingskabel met de voorgeschreven diameter, van het voorgeschreven type en met de voorgeschreven beveiligingen.

AANDACHTSPUNT

• Volg bij het bekabelen van de stroomtoevoer altijd de lokale voorschriften van het land.
• Volg bij het bekabelen van de stroomtoevoer van de buiteneenheden de Installatiehandleiding van elke buiteneenheid.
• Sluit de voedingskabel (220–240V) nooit aan op de aansluitingsblokken (A, eBz.) voor de afstandsbediening. (Anders werkt het systeem niet.)

• Leid de bedrading zodanig dat deze niet in contact komt met de hete leiding. Daardoor kan de beschermde laag smelten en kunnen ongelukken gebeuren.

• Voorzie een stoomafsluiter nadat u de kabels hebt aangesloten op de aansluitingsblokken en maak de kabels vast met de snoerklem.

• Installeer de koelmiddelleidingen en de besturingskabels in dezelfde montagegoot.
• Schakel de stroom van de binneneenheid pas in nadat de koelmiddelleidingen volledig vacuum gezogen zijn.

Bekabeling van de afstandsbediening

Gebruik een 2-aderige kabel zonder polariteit voor het aansluiten van de afstandsbediening.

De bedrading aanbrengen

1. Sluit de verbindingskabel aan op de aansluiting met het corresponderende nummer op het aansluitingsblok van de binnen- en buiteneenheid.
   H07 RN-F of 60245 IEC 66 (minimaal 1,5 mm ^2 )
2. Isoleer de overbodige snoeren zonder bekleding (geleiders) met elektrische isolatietape.
   Werk ze zodanig af dat ze niet in contact kunnen komen met elektrische of metalen onderdelen.
3. Gebruik voor de bekabeling tussen eenheden geen aftakking van een bestaande kabel.

NL

18-NL

■ Aansluiting van de kabels

AANDACHTSPUNT

• Sluit de bekabeling aan op de corresponderende aansluitingsnummers. Door slechte verbindingen ontstaan storingen.
• Leid de bekabeling door de kabeldoorvoer van de binneneenheid.
• Hou wat speling op de kabel (ong. 100 mm) zodat het compartiment met elektrische aansluitingen tijdens onderhoud en dergelijke uit het toestel kan hangen.

• Er is een laagspanningsschakeling voorzien voor de afstandsbediening. (Sluit er nooit de netspanning op aan)

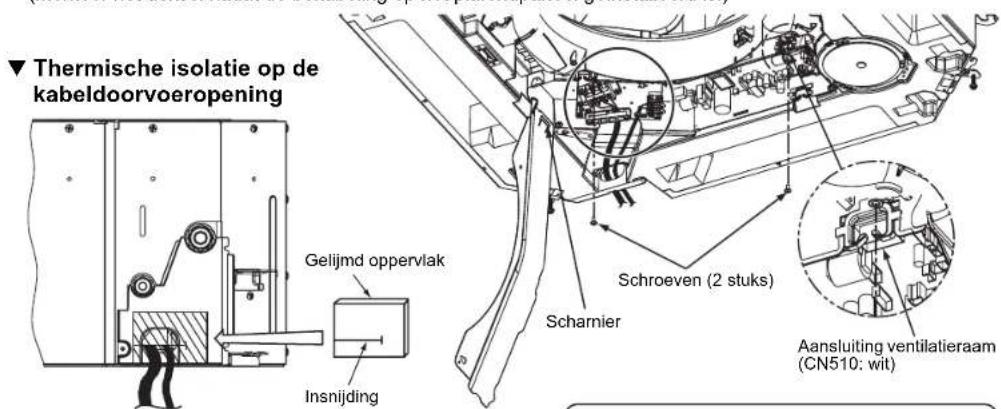

• Verwijder het deksel van het compartiment met elektrische aansluitingen door de bevestigingsschroeven (2 stuks) los te draaien en de kliksluiting in te drukken. (Het deksel van het compartiment met elektrische aansluitingen blijft hangen aan het scharnier.)

• Sluit het verbindingskabels van de binnen- en de buiteneenheid en de kabel van de afstandsbediening aan op de aansluitingsblok van het compartiment met elektrische aansluitingen.
• Span de schroeven van het aansluitingsblok aan en zet de kabels vast met de snoerklem in het compartiment met elektrische aansluitingen. (Oefen geen kracht uit op de aansluiting van het aansluitingsblok.)
• Dicht de leidingaansluiting af met het meegeleverde thermische isolatiemateriaal. Anders kan condensatie ontstaan.
• Monteer het deksel van het compartiment met elektrische aansluitingen zonder de bekabeling af te klemmen. (Monteer het deksel nadat de bekabeling op het plafondpaneel geïnstalleerd is.)

zijde D (afstand: 8,5 mm)

Kies zijde C of D voor de positie van het vastklemmen van de stroomkabel zoals in de volgende tabel naargelang het type kabel en diameter.

* De kabelklem kan aan de rechter- of linkerzijde vastgemaakt worden.
Wanneer een tweevoudig systeem aangesloten is, kunt u twee kabels vastklemmen met een kabelklem.

Type kabel	Specificatie	Positie vastklemmen kabel
Meervoudige kabel	4-aderige kabel 2,5 mm ^2	zijde D
Meervoudige kabel	4-aderige kabel 1,5 mm ^2	zijde C

■ Bekabeling op het plafondpaneel

Sluit de connector (20-polig: wit) van het plafondpaneel aan op de connector (CN510: wit) op de printplaat in het compartiment met elektrische aansluitingen, zoals weergegeven in de Installatiehandleiding van het plafondpaneel.

Bekabeling

1. Verwijder de schroef en verwijder vervolgens het deksel van het compartiment met elektrische aansluitingen.
2. Strip de kabeluiteinden (10 mm).
3. Zoek de kleuren van de kabels die corresponderen met de aansluitingsnummers op het aansluitingsblok van binnen- en buiteneenheden en schroef de kabels stevig vast aan de corresponderende aansluitingen.
4. Sluit de aardingsdraden aan op de overeenkomstige aansluitingen.
5. Bevestig de kabel met een snoerklem.
6. Maak het deksel van het compartiment met elektrische aansluitingen en het aansluitingsblok stevig vast met de schroeven.

Maak een lus in de kabel voor wat speling in de lengte zodat het compartiment met elektrische aansluitingen tijdens onderhoud uit het toestel kan worden genomen.

■ Bekabeling van de afstandsbediening

• Strip de mantel van de aan te sluiten kabel ongeveer 9 mm.
• Gebruik een 2-aderige kabel zonder polariteit voor het aansluiten van de afstandsbediening. (kabels van 0,5mm^2 tot 2,0mm^2 )

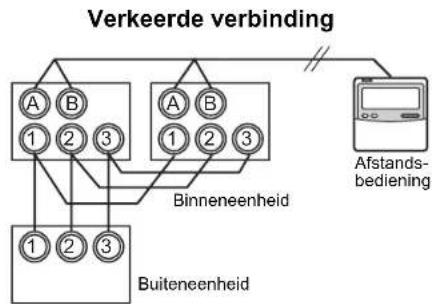

Aansluitschema

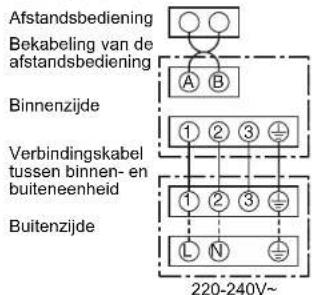

▼ Enkelvoudig systeem

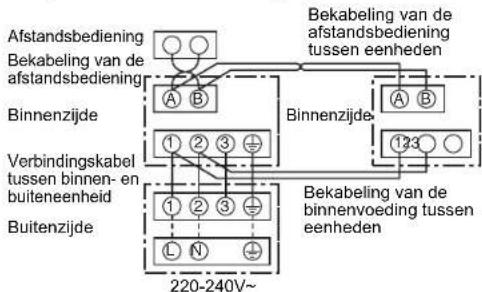

▼ Synchroon tweevoudig systeem

* Meer informatie over de bekabeling/installatie van de afstandsbediening vindt u in de installatiehandleiding bij de afstandsbediening.

NL

20-NL

8BEDIENINGSELEMENTEN

AANDACHTSPUNT

- Als u deze airconditioner voor de eerste keer gebruikt, duurt het ongeveer 5 minuten eer de afstandsbediening beschikbaar is na het inschakelen. Dit is normaal. duurt het ongeveer 5 minuten totdat de afstandsbediening beschikbaar is.

Het duurt ongeveer 1 minuut totdat de afstandsbediening beschikbaar is.

- Normale instellingen werden in de binneneenheid ingevoerd voor het transport uit de fabriek. Verander de instellingen van de binneneenheid naar wens.

- Gebruik de bedrade afstandsbediening om de instellingen te veranderen.

* De instellingen kunnen niet gewijzigd worden met de draadloze afstandsbediening, secundaire afstandsbediening of bij het systeem zonder afstandsbediening (enkel bij centrale afstandsbediening). Installeer dus de bedrade afstandsbediening om de instellingen te veranderen.

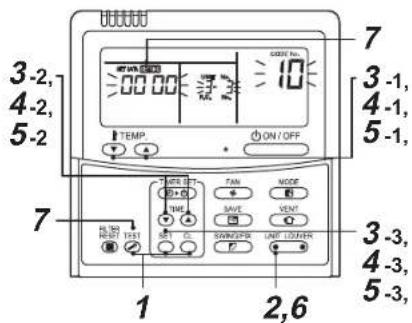

■ Instellingen veranderen voor bedieningselementen

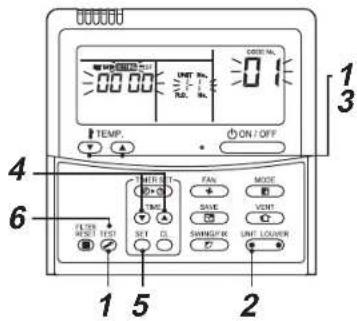

Standaard werkwijze om instellingen te veranderen.

Verander de instellingen terwijl de airconditioner niet werkt.

(Zorg ervoor dat de airconditioner uitgeschakeld is voordat u instellingen aanmaakt.)

Stap 1

Druk de 10ets en de temperatuurinsteltoets tegelijkertijd in gedurende minstens 4 seconden. Na een tijdje gaat het scherm knipperen zoals weergegeven in de afbeelding.

Controleer of het CODE No. [01] is.

- Als het CODE No. niet [01] is, druk dan op de TEST-toets om het scherm te wissen en herhaal de werkwijze vanaf het begin. (Nadat u op de TEST toets hebt gedrukt, worden opdachten van de afstandsbediening even genegeerd.)

(* Meldingen op het scherm variëren naargelang het model van de binneneenheid.)

Stap 2

Telkens u op de Jbets drukt, veranderen de nummers van de binneneenheden in de bedieningsgroep cyclisch. Selecteer de binneneenheid waarvan u de instellingen wilt veranderen.

De ventilator van de geselecteerde eenheid draait en de ventilatieramen beginnen te bewegen. U kunt de binneneenheid bevestigen waarvan u de instellingen wilt veranderen.

Stap 3

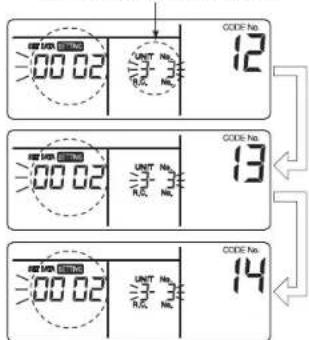

Gebruik de temperatuurinsteltoetsen om CODE No. [ *te stellen.

Stap 4

Gebruik de timerinsteltoetsen Ⓦom▲ SET DATA [ * ] selecteren.

Stap 5

Druk op de 1oets. Wanneer de weergave verandert van knipperend naar opgelicht, is het instellen voltooid.

• Om de instellingen van een andere binneneenheid te veranderen, herhaalt u vanaf Stap 2.
• Om andere instellingen van de geselecteerde binneneenheid te veranderen herhaalt u vanaf Stap 3. Gebruik de -toets om de instellingen te wissen. Om instellingen in te voeren nadat de -toets werd ingedrukt, herhaalt u vanaf Stap 2.

Stap 6

Als de instellingen voltooid zijn, drukt u op de -toets om het instellen te beëindigen. Wanneer u op de -toets drukt, begint "SETTING" te knipperen, vervolgens verdwijnen de meldingen op het scherm en de airconditioner gaat over in de normale stopmodus. (Terwijl "SETTING" knippert, worden de opdrachten van de afstandsbediening genegeerd.)

■ Bij het installeren van afzonderlijk verkrijgbare filters

Kies altijd de instelling voor hoge plafonds bij het installeren van afzonderlijk verkrijgbare filters.

* Afzonderlijk verkrijgbare filters kunnen niet geïnstalleerd worden in een binneneenheid op een hoog plafond.

Volg de standaard werkwijze

$$ (1 \rightarrow 2 \rightarrow 3 \rightarrow 4 \rightarrow 5 \rightarrow 6). $$

• Kies CODE No. [5d] bij Stap 3.
- Voor de schakelaarinstellingen in Stap 4 selecteert u de instellingsgegevens uit de volgende tabel van de filters die geïnstalleerd moeten worden.

Instelgegevens	Instelling voor hoge plafonds
0000	Normale filter(geïnstalleerd bij transport uit de fabriek)

Instelgegevens	Instelling voor hoge plafonds
0003	Hoge efficiëntiefilter (65%)Hoge efficiëntiefilter (90%)

■ Binneneenheid installeren op een hoog plafond

Wanneer een binneneenheid geïnstalleerd is op een plafond hoger dan de standaardhoogte, kies dan de instelling voor hoge plafonds voor het aanpassen van het luchtvolume.

• Volg dezelfde werkwijze als "Bij het installeren van afzonderlijk verkrijgbare filters".
• Kies de schakelaarinstelling van Stap 4 uit de tabel "Toegestane plafondhoogte" op pagina 45 van deze handleiding.

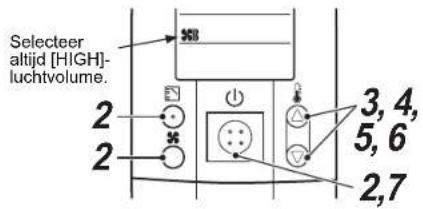

■ Bij gebruik van draadloze afstandsbediening

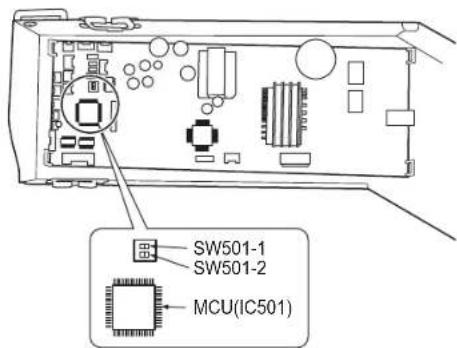

Verander de instellingen voor hoge plafonds en filters met de DIP-schakelaar op de printplaat van het ontvangstgedeelte.

Raadpleeg de handleiding van de draadloze afstandsbedieningsset voor meer informatie. U kunt de instellingen ook veranderen met de schakelaar op de printplaat van de microcomputer binnenin.

* Wanneer de instelling echter veranderd is, is instellen op 0001 of 0003 mogelijk, maar om in te stellen op 0000 moet u de schakelaarinstelling veranderen in 0000 met behulp van de bedrade afstandsbediening (afzonderlijk verkrijgbaar) met de normale instelling van de schakelaar (fabrieksinstelling).

Instelgegevens SW501-1 SW501-2
0000(Fabrieksinstelling)	OFF OFF
0001	ON	OFF
0003	OFF	ON

NL

Fabrieksinstellingen herstellen

Om de fabrieksinstellingen van de DIP-schakelaar te herstellen, stel SW501-1 en SW501-2 in op UIT, verbind een afzonderlijk verkrijgbare, bedrade afstandsbediening en stel vervolgens de instelling van CODE No. [5d] op "0000" in bij "Bij het installeren van afzonderlijk verkrijgbare filters" op deze pagina.

22-NL

■ Oplichttijd van de filtermelding veranderen

Naargelang de installatieomstandigheden kunt u de oplichttijd van de filtermelding (filter reinigen) veranderen.

Volg de standaard werkwijze

$$ (1 \rightarrow 2 \rightarrow 3 \rightarrow 4 \rightarrow 5 \rightarrow 6). $$

• Kies CODE No. [01] bij Stap 3.
- Bij [Set data] in Stap 4 selecteert u de instellingsgegevens voor de oplichttijd van de filtermelding uit de volgende tabel.

Instelgegevens	Oplichttijd van de filtermelding
0000	Geen
0001	150 H
0002	2500 H (fabrieksinstelling)
0003	5000 H
0004	10000 H

■ De verwarmingscapaciteit optimaliseren

Als het moeilijk is om een ruimte voldoende te verwarmen door de plaatsing van de binneneenheid of de structuur van de ruimte, dan kunt u de meettemperatuur verhogen. Gebruik ook een ventilator, enz. om de warme lucht bij het plafond te verspreiden.

Volg de standaard werkwijze

(1 2 3 4 5 6) .

• Kies CODE No. [06] bij Stap 3
- Voor de instelling in Stap 4 kiest u de instelgegevens van de verandering van detectietemperatuur volgens de tabel hieronder.

Instelgegevens	Verandering van detectietemperatuur
0000	Geen verandering
0001	+1°C
0002	+2°C (fabrieksinstelling)
0003	+3°C
0004	+4°C
0005	+5°C
0006	+6°C

■ Om de horizontale uitblaasrichting te kiezen

1. Druk minstens vier seconden op EN TEMP.
2. toetsen de airconditioner niet in werking is.

SETTING knippert.

Geeft CODE No. "01" weer.

1. Selecteer een binneneenheid die u wilt instellen door op (dinkerzijde van de toets) te drukken.

Het nummer van de binneneenheid verandert telkens als u op de toets drukt.

De ventilator van de geselecteerde eenheid draait en de ventilatieramen beginnen te bewegen.

1. Verander de CODE No. "45" met behulp van de TEMP. ▼ ▲ -toetsen.
2. Selecteer de uitblaasrichting met behulp van de TIME ▼ ▲-toetsen.

Instellingscode uitblaasrichting	Instelling uitblaasrichting
0000	Positie om vlekken te beperken (Uitblaasrichting om het plafond minder te verontreinigen) [Fabrieksinstelling]
0002	Positie voor koude luchtstroom (Uitblaasrichting van koude lucht regelen)

1. Druk op de -toets om de instelling te controleren. De weergavestatus verandert van knipperend naar opgelicht en de instelling wordt opgeslagen.
2. Druk op de 150 foets om de instelling te beëindigen.
   * Als u de positie voor koude luchtstroom geselecteerd hebt, wordt het verontreinigen van het plafond minder tegengegaan.

■ Het bewegingstype instellen

1. Druk minstens vier seconden op terwijl de airconditioner niet in werking is.

SETTING knippert.

Geeft CODE No. "F0." weer.

1. Selecteer de binneneenheid die u wilt instellen door op (linkerzijde van de toets) te drukken.

Telkens wanneer u op de toets drukt, veranderen de eenheidnummers als volgt:

De ventilator van de geselecteerde eenheid draait en de ventilatieramen beginnen te bewegen.

1. Kies een type beweging door op de

TIME ▼ ▲-toetsen te drukken.

Instellingscode voor beweging	Beweging van ventilatieramen
0001	Standaardbeweging (Fabrieksinstelling)
0002 Tweevoudige beweging
0003 Cyclische beweging

LET OP

Stel de instellingscode voor beweging niet op "0000" in.

(Deze instelling kan een defect in de ventilatieramen veroorzaken.)

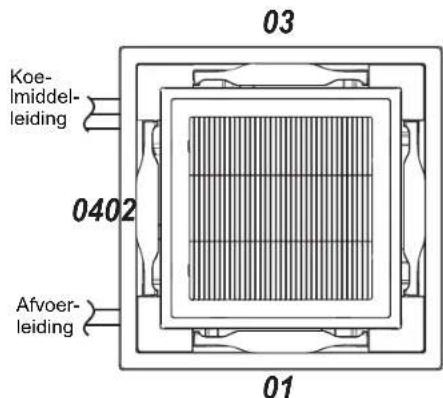

• Over "Tweevoudige beweging"

"Tweevoudig" houdt in dat de ventilatieramen 01 en 03 in een richting gericht worden en bewegen en dat ventilatieramen 02 en 04 in de tegengestelde richting gericht worden en bewegen.

(Als ventilatieramen 01 en 03 omlaag gericht worden, worden ventilatieramen 02 en 04 omhoog gericht.)

De vier ventilatieramen bewegen om de beurt en onafhankelijk van elkaar.

1. Druk op de -toets.

2. Druk op de teets om de instelling te voltooien.

■ De ventilatieraamvergrendeling instellen (Geen beweging)

1. Druk minstens vier seconden op (rechterzijde van de toets) terwijl de airconditioner niet in werking is.

SETTING knippert.

Geeft CODE No. "F1." weer.

1. Selecteer de binneneenheid die u wilt instellen door op (linkerzijde van de toets) te drukken.

Telkens u op de toets drukt, veranderen de eenheidnummers als volgt:

De ventilator van de geselecteerde eenheid draait en de ventilatieramen beginnen te bewegen.


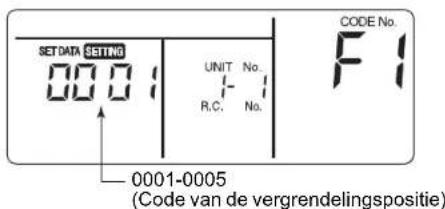

1. Selecteer een ventilatieraam dat u wilt vergrendelen door op de TEMP. ▼toeken te drukken.
2. Selecteer de uitblaasrichting van het ventilatieraam dat u niet wilt bewegen door op de TIME. ⚡️ ⚠️ toetsen te drukken.

* Wanneer (4) of (5) geselecteerd is, kan er tijdens het koelen condenswater neerslaan.

1. Selecteer de instelling door op de SET -toets te drukken.

Eens de instelling gekozen is, licht op.

1. Druk op de ### toets om de instelling te voltooien.

NL

24-NL

■ Hoe annuleert u de ventilatieraamvergrendeling

Stel de uitblaasrichting in op "0000" van de bovenstaande procedure om ventilatieramen te vergrendelen.

Schakelaarinstelling 0000

- Als de instelling geannuleerd is, dooft. Andere handelingen zijn dezelfde als die in "De ventilatieraamvergrendeling instellen (Geen beweging)".

■ De stroombesparingsmodus instellen

1. Druk minstens vier seconden op terwijl de airconditioner niet in werking is.

SETTING knippert. Geeft CODE No. "C2." weer.

1. Selecteer de binneneenheid die u wilt instellen door op (linkerzijde van de toets) te drukken. Telkens wanneer u op de toets drukt, veranderen de eenheidnummers als volgt:

De ventilator van de geselecteerde eenheid draait en de ventilatieramen beginnen te bewegen.

1. Pas de stroombesparingsinstelling aan met de TIME ▼ ▲-toetsen. Met elke druk op de toets wijzigt u het stroomniveau met 1% binnen een bereik van 100% tot 50%.

1. Selecteer de instelling door op de -toets te drukken.

2. Druk op de 16ets om de instelling te voltooien.

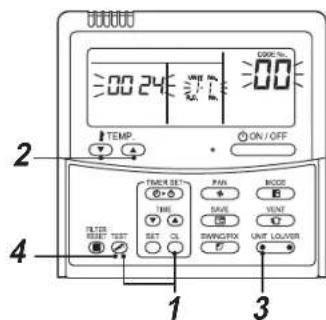

■ Schakelaarcontrolefunctie van de afstandsbediening

Deze functie dient om de storingscontrolemodus op te roepen met de afstandsbediening tijdens een werkingstest om de temperaturen te zien van de sensoren van de afstandsbediening, binneneenheid en buiteneenheid.

1. Druk tegelijkertijd op de en TEST -toetsen gedurende minstens 4 seconden om de storingscontrolemodus op te roepen. De storingscontrolemelding licht op en het nummer van de hoofdbinneneenheid wordt als eerste weergegeven. CODE No. 00 wordt ook weergegeven.

2. Kies met behulp van de TEMP. ▼ ▲- toetsen, het nummer van de sensor, enz. (CODE No.) die moet gecontroleerd worden. (Zie de volgende tabel.)

3. Druk op UNIT LOWER (linkerzijde van de toets) om de te controleren binneneenheid te kiezen. De sensortemperaturen van de binneneenheden en hun buiteneenheid in de bedieningsgroep worden weergegeven.

4. Druk op de TEST -toets om terug te gaan naar de normale schermweergave.

Gegevens binneneenheid
CODE No.	Type gegevens
01	Kamertemperatuur (afstandsbediening)
02	Temperatuur toevoerlucht binneneenheid (TA)
03	Temperatuur warmtewisselaar (inductiespoel) binneneenheid (TCJ)
04	Temperatuur warmtewisselaar (inductiespoel) binneneenheid (TC)
F3	Cumulatieve werkuren ventilator binneneenheid (x1 h)
F8	Temperatuur uitblaaslucht binneneenheid

Gegevens buiteneenheid
CODE No.	Type gegevens
60	Temperatuur warmtewisselaar (inductiespoel) buiteneenheid (TE)
61	Temperatuur buitenlucht (TO)
62	Temperatuur uitblaaslucht compressor (TD)
63	Temperatuur toevoerlucht compressor (TS)
64	—
65	Temperatuur koelelement (THS)
6A	Werkende stroom (x1/10)
F1	Cumulatieve werkuren compressor (x100 h)

■ Groepsbediening

Simultaan tweevoudig systeem

De combinatie met een buiteneenheid maakt gelijktijdig ON/OFF-schakelen van twee binneneenheden mogelijk bij een tweevoudig systeem.

▼ Tweevoudig systeem

• Voor werkwijze en methode van bekabeling, zie "Elektriciteitswerken" in deze handleiding.
• Wanneer de stroomtoevoer wordt ingeschakeld, start het automatisch instellen van het adres en de melding dat het adres wordt ingesteld, knippert op het scherm. Tijdens het automatisch instellen van het adres worden de opdrachten van de afstandsbediening genegeerd.

De tijd nodig voor het voltooien van het automatisch instellen van het adres is ongeveer 5 minuten.

Bij groepsbediening in een systeem met meerdere eenheden

Een afstandsbediening kan maximum 8 binneneenheden als groep bedienen.

• Voor werkwijze en methode van bekabeling van een systeem met afzonderlijke circuits (identiek koelmiddelcircuit), zie "Elektriciteitswerken".
• De bekabeling tussen circuits moet op de volgende manier worden geïnstalleerd. Sluit het aansluitingsblok (A/B) aan van de binneneenheid die verbonden is met een afstandsbediening op de aansluitingsblokken (A/B) van andere binneneenheden door de bedrading tussen eenheden van de afstandsbediening te installeren.
• Wanneer de stroomtoevoer wordt ingeschakeld, start het automatisch instellen van het adres en de melding dat het adres wordt ingesteld, knippert op het scherm. Tijdens het automatisch instellen van het adres worden de opdrachten van de afstandsbediening genegeerd.

De tijd nodig voor het voltooien van het automatisch instellen van het adres is ongeveer 5 minuten.

OPMERKING

In sommige gevallen is het nodig om het adres handmatig te veranderen nadat het systeem adressen voor groepsbediening automatisch heeft ingesteld.

- De hierboven vermelde systeemconfiguratie zal het geval zijn wanneer complexe systemen waarin meerdere combinaties groepen tweevoudige eenheden bediend worden als groep met behulp van een afstandsbediening.

▼ Bij groepsbediening van een enkelvoudig systeem


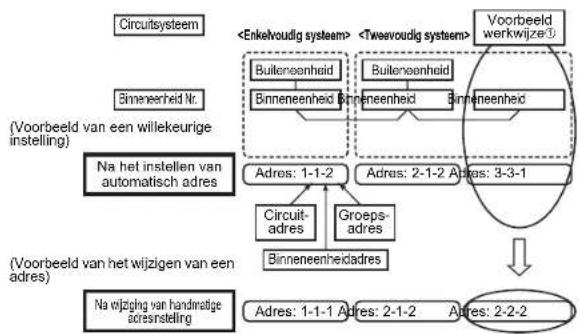

(Voorbeeld) Groepsbediening voor een complex systeem

Het adres hierboven is ingesteld door het automatisch adresseren wanneer de voeding wordt ingeschakeld.

Circuitsysteemadressen en binneneenheidadressen zijn echter willekeurig ingesteld. Verander daarom de instelling zodat de circuitsysteemadressen overeenkomen met de binneneenhedadressen.

NL

Voorbeeld werkwijze ①

Werkwijze manueel instellen van het adres

Verander de instelling terwijl het toestel niet werkt.

(Zorg dat de eenheid uitgeschakeld is.)

Stap 1

Druk de ⚫ + ⚪ 📋 toetsen tegelijkertijd in gedurende minstens 4 seconden. Na een tijdje gaat het scherm knipperen zoals hieronder weergegeven. Controleer dat de weergegeven CODE No. [10] is.

- Als de CODE No. niet [10] is, druk dan op de - -toets om het scherm te wissen en herhaal de werkwijze vanaf het begin. (Nadat u op de - -toets hebt gedrukt, worden de opdrachten van de afstandsbediening genegeerd gedurende ongeveer 1 minuut.) (Bij groepsbediening wordt de binneneenheid waarvan het nummer eerst wordt weergegeven hoofdeenheid.)

(* De schermweergave varieert naargelang het modelnummer van de binneneenheid.)

Stap 2

Telkens wanneer u op de -toets drukt, wordt het volgende binneneenheidnummer in de groepsbediening weergegeven. Selecteer de binneneenheid waarvan de instelling is gewijzigd. Hierbij kunt u de positie van de binneneenheid controleren waarvan de instelling gewijzigd is, omdat de ventilator en het ventilatieraam van de geselecteerde binneneenheid ingeschakeld worden.

Stap 3

1. Gebruik de temperatuurinsteltoetsen ▼ ▲ om CODE No. [12] in te stellen. (CODE No. [12]: Circuitsysteemadres)

2. Gebruik de timerinsteltoetsen ▼ om het circuitsysteemadres te veranderen van [3] naar [2].

3. Druk op de -toets.

Het instellen is voltooid wanneer de weergave verandert van knipperend naar opgelicht.

Het binneneenheidnummer voordat de instelling werd gewijzigd, wordt weergegeven.

1. Gebruik de temperatuurinsteltoetsen

om CODE No. [13] in te stellen. (CODE No. [13]: Binneneenheidadres)

1. Gebruik de timerinsteltoetsen Ⓞ om het binneneenheidadres te veranderen van [3] naar [2].

2. Druk op de toets.

Het instellen is voltooid wanneer de weergave verandert van knipperend naar opgelicht.

Het binneneenheidnummer voordat de instelling werd gewijzigd, wordt weergegeven.

1. Gebruik de temperatuurinsteltoetsen

om CODE No. [14] in te stellen. (CODE No. [14]: Groepsadres)

1. Gebruik de timerinsteltoetsen Ⓜomde instellingsgegevens te veranderen van [0001] naar [0002]. (Instelgegevens [Hoofdeenheid: 0001] [Volgende eenheid: 0002])

2. Druk op de 50ets. Het instellen is voltooid wanneer de weergave verandert van knipperend naar opgelicht.

Het binneneenheidnummer voordat de instelling werd gewijzigd, wordt weergegeven.

Als u een andere binneneenheid wilt veranderen, herhaal dan stappen 2 tot 5 om de instellingen te wijzigen.

Wanneer de bovenstaande instelling voltooid is, druk dan op om het binneneenheidnummer voor de wijziging van de instellingen te selecteren. Stel daarna achtereenvolgens CODE No. [12], [13], [14] in met behulp van de temperatuurinsteltoetsen en controleer vervolgens de wijzigingen.

Controle van de adreswijziging Voor de wijziging: [3-3-1] → Na de wijziging: [2-2-2]

Druk op de toets om de op dat moment ingestelde waarde te wissen. (Herhaal in dit geval de werkwijze vanaf stap 2.)

Het binneneenheidnummer voordat de instelling werd gewijzigd, wordt weergegeven.

Druk na het controleren van de gewijzigde instellingen op de -toets. (Instelling wordt doorgevoerd.) Wanneer u op de -toets drukt, verdwijnt de melding en wordt de status de gewone stopmodus. (Als u op de -toets drukt, worden de opdrachten van de afstandsbediening genegeerd gedurende ongeveer 1 minuut.)

* Als de opdracht van de afstandsbediening 1 minuut of meer nadat u de -toets hebt ingedrukt niet aanvaard wordt, is de instelling van het adres fout. In dit geval moet het adres opnieuw automatisch toegekend worden. Herhaal daarom de werkwijze voor het wijzigen van het adres vanaf stap 1.

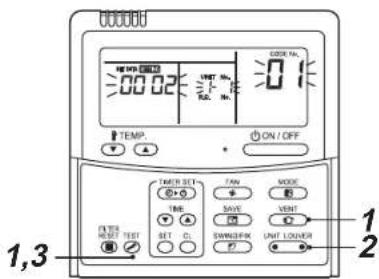

De positie van een binneneenheid traceren wanneer het binneneenheidnummer gekend is

Controleer de positie terwijl het toestel niet werkt. (Zorg dat het toestel uitgeschakeld is.)

Druk de TEST +VENT toetsen tegelijkertijd in gedurende minstens 4 seconden.

Na een tijdje gaat het scherm knipperen en krijgt u de onderstaande weergave te zien.

Op dat ogenblik kunt de positie controleren, omdat de ventilator en het ventilatieraam van de binneneenheid ingeschakeld worden.

- Bij groepsbediening wordt als binneneenheidnummer [Hveergegeven en de ventilatoren en ventilatieramen van alle binneneenheden in de groep worden ingeschakeld

Controleer of de weergegeven CODE No. [01] is.

- Als het CODE No. iets anders is dan [01], druk dan op de -toets om het scherm te wissen en herhaal de werkwijze vanaf het begin. (Nadat u op de -toets hebt gedrukt, worden de opdrachten van de afstandsbediening genegeerd gedurende ongeveer 1 minuut.)

(* De schermweergave varieert naargelang het modelnummer van de binneneenheid.)

Stap 2

Bij groepsbediening wordt telkens wanneer u op de UNIT LOUVER -toets drukt het volgende binneneenheidnummer in de groepsbediening weergegeven.

Op dat moment kunt u de positie van de binneneenheid controleren, omdat enkel de ventilator en het ventilatieraam van de geselecteerde binneneenheid ingeschakeld worden.

(Bij groepsbediening wordt de binneneenheid waarvan het nummer eerst wordt weergegeven hoofdeenheid.)

Stap 3

Druk nadat u de wijzigingen hebt gecontroleerd op de - toets om terug te keren naar de gewone modus. Wanneer u op de -toets drukt, verdwijnt de schermweergave en wordt de status de gewone stopmodus.

(Als u op de TEST -toets drukt, worden de opdrachten van de afstandsbediening genegeerd gedurende ongeveer 1 minuut.)

NL

28-NL

■ 8°C-functie instellen

In koude gebieden waar de kamertemperatuur tot onder nul zakt, kunt u een voorverwarmingsfunctie instellen.

Stap 1

Druk de + toetsen tegelijkertijd in gedurende minstens 4 seconden terwijl de airconditioner niet in werking is. Na een tijdje gaat het scherm knipperen zoals hieronder weergegeven. Controleer of het weergegeven CODE No. [10] is.

- Als het CODE No. iets anders is dan [10], druk dan op de 2ets en herhaal de werkwijze vanaf het begin.

(Nadat u op de teets hebt gedrukt, worden de opdrachten van de afstandsbediening genegeerd gedurende ongeveer 1 minuut.)

(* De schermweergave varieert naargelang het modelnummer van de binneneenheid.)

Stap 2

Telkens wanneer u op de -bets drukt, wordt het volgende binneneenheidnummer in de groepsbediening weergegeven. Selecteer de binneneenheid waarvan de instelling is gewijzigd. Hierbij kunt u de positie van de binneneenheid controleren waarvan de instelling gewijzigd is, omdat de ventilator en het ventilatieraam van de geselecteerde binneneenheid ingeschakeld worden.

Stap 3

Gebruik de temperatuurinsteltoetsen om CODE No. [d1] in te stellen.

Stap 4

Gebruik de timerinsteltoetsen 📋omSET DATA [0001] te selecteren.

Instelgegevens Instelling 8°C-functie
0000	Niet ingesteld(Fabrieksinstelling)
0001 8°C-functie

Stap 5

Druk op de toets.

Op dat moment is het instellen voltooid wanneer de weergave verandert van knipperend naar opgelicht.

Stap 6

Druk op de -foets.(Instelling wordt doorgevoerd.)

Als u op de foets drukt, verdwijnt de melding en wordt de status de gewone stopmodus. (Als u op de foets drukt, worden de opdrachten van de afstandsbediening genegeerd gedurende ongeveer 1 minuut.)

9WERKINGSTEST

■ Voordat u een werkingstest uitvoert

- Voordat u de stroom inschakelt, voert u eerst volgende stappen uit.

1) Controleer met behulp van een weerstandsmeter dat er een 500V-weerstandsmeter van 1MΩ of meer is tussen aansluitingsblok 1 tot 3 en de (aarding). Schakel het toestel niet in als de weerstand lager is dan 1MΩ.

2) Controleer of de afsluitklep van de buiteneenheid volledig open is.

- Laat de voeding gedurende 12 uren of meer voor het gebruik ingeschakeld om de compressor bij het activeren te beschermen.

■ Een werkingstest uitvoeren

Bedien de eenheid zoals gebruikelijk met de afstandsbediening.

Voor de werkwijze van de bediening, zie de meegeleverde Gebruikshandleiding.

Een gedwongen werkingstest is mogelijk volgens de volgende werkwijze als het toestel uitgeschakeld is door de thermostaat.

Om te voorkomen dat de werkingstest meteen na een andere werkingstest wordt uitgevoerd, kan het toestel pas na ongeveer 60 minuten opnieuw ingeschakeld worden.

LET OP

- Gebruik de gedwongen werkingstest uitsluitend als werkingstest, omdat de toestellen anders te zwaar belast worden.

In het geval van een bedrade afstandsbediening

Stap 1

Druk de TEST -toets in gedurende minstens 4 seconden. [TEST] wordt weergegeven op het scherm en het selecteren van de modus in de testmodus is mogelijk.

Stap 2

Druk op de -toets.

Stap 3

Gebruik de -taets om de bedieningsmodus [COOL] of [HEAT] te selecteren.

• Schakel de airconditioner niet in een andere modus dan [COOL] of [HEAT].
• De temperatuurregeling werkt niet tijdens een werkingstest.
• De fouten worden op de gebruikelijke manier gedetecteerd.

Stap 4

Druk na de werkingstest op de -toets om de werkingstest te beëindigen.

(Het scherm is hetzelfde als bij stap 1.)

Stap 5

Druk op de ### toets om de modus voor een werkingstest te annuleren.

([TEST] verdwijnt van het scherm en de status wordt opnieuw normaal.)

NL

30-NL

In het geval van een draadloze afstandsbediening

Stap 1

Schakel de stroom van de airconditioner in.

Als de stroom voor de eerste keer na de installatie wordt ingeschakeld, duurt het ongeveer 5 minuten totdat de afstandsbediening beschikbaar is. In het geval dat de stroom opeenvolgend wordt ingeschakeld, duurt het ongeveer 1 minuut totdat de afstandsbediening beschikbaar is. Voer een werkingstest uit nadat de vooraf bepaalde tijd verlopen is.

Stap 2

Druk op de "ON/OFF"-toets op de afstandsbediening, selecteer [COOL] of [HEAT] met de "MODE"-toets en selecteer vervolgens [HIGH] met de "FAN"-toets.

Stap 3

Werkingstest koelen	Werkingstest verwarming
Stel de temperatuur in op 18°C met de temperatuurinsteltoetsen.	Stel de temperatuur in op 30°C met de temperatuurinsteltoetsen.

Stap 4

Werkingstest koelen	Werkingstest verwarming
Stel nadat u het geluid "beep," van de signaalontvangst hoort, de temperatuur onmiddellijk in op 19°C met de temperatuurinsteltoetsen.	Stel nadat u het geluid "beep," van de signaalontvangst hoort, de temperatuur onmiddellijk in op 29°C met de temperatuurinsteltoetsen.

Stap 5

Werkingstest koelen	Werkingstest verwarming
Stel nadat u het geluid "beep," van de signaalontvangst hoort, de temperatuur onmiddellijk in op 18°C met de temperatuurinsteltoetsen.	Stel nadat u het geluid "beep," van de signaalontvangst hoort, de temperatuur onmiddellijk in op 30°C met de temperatuurinsteltoetsen.

Stap 6

Herhaal stappen 4 → 5 → 4 → 5.

De lampjes voor "Werking" (groen), "Timer" (groen) en "Klaar" (oranje) in het draadloze ontvangstgedeelte knipperen gedurende ongeveer 10 seconden en de airconditioner begint te werken. Als een van deze lampjes niet knippert, herhaal dan stappen 2 tot 5.

Stap 7

Voor het beëindigen van de werkingstest drukt u op de "ON/OFF"-toets om de werking tot stoppen.

▼ Werkingstest koelen:

ON/OFF → 18°C → 19°C → 18°C → 19°C → 18°C → 19°C → 18°C → (werkingstest) → ON/OFF

▼ Werkingstest verwarming:

ON/OFF → 30°C → 29°C → 30°C → 29°C → 30°C → 29°C → 30°C → (werkingstest) → ON/OFF

- Maatregelen als controlecode "E18" verschijnt in het simultaan tweevoudig systeem (een buiteneenheid)

E18...weergegeven wanneer verkeerde verbindingen ①-①, ②-② en ③-③ tussen de binneneenheden gemaakt werden.

Maatregelen

Verbind de kabels opnieuw correct tussen de binneneenheden.

Koppel de verbinding ③-③ tussen de binneneenheden los.

Stel het adres opnieuw in.

1. Druk TEST en de TIME tegelijkertijd in gedurende minstens 4 seconden.

1. "Knippert op het scherm zoals weergegeven in volgende afbeelding.

1. Druk op de -toets. " " verendert van knipperend naar opgelicht.

2. Druk op de "toets." "verwijft en "SETTING" knippert. (Dit duurt 5 minuten.)

1. Wanneer "SETTING" verdwijnt, is het opnieuw instellen voltooid en de airconditioner gaat over in de normale stand-bymodus.

NL

32-NL

10ONDERHOUD

De ventilator draait voor zelfreinigingsonderhoud nadat hij in COOL- of DRY-modus gewerkt heeft. Beëindig de zelfreinigingsmodus gedwongen als er onderhoud aan de airconditioner moet worden uitgevoerd.

Zorg dat de aardlekschakelaar uitgeschakeld is voordat u het onderhoud uitvoert.

Reinigen van luchtfilter

• Reinig de filter als verschijnt op de afstandsbediening.
• Een verstopte luchtfilter vermindert de capaciteit om te koelen en te verwarmen.

Reinigen van paneel en luchtfilter

Voorbereiding:

1. Schakel de airconditioner uit met de afstandsbediening.
2. Open het zuigrooster.
3. Schuif de knop van het zuigrooster naar binnen en open traag het zuigrooster terwijl u het vasthoudt.

Reinigen van luchtfilters

- Als de luchtfilters niet gereinigd worden, neemt niet alleen de koelcapaciteit van de airconditioner af, maar kan er ook een defect in de airconditioner optreden, zoals een waterlek.

Voorbereiding:

1. Stop de werking met de afstandsbediening.
2. Demonteer de luchtfilter.

Gebruik een stofzuiger om het stof van de filters te verwijderen of was ze met water.

• Droog de luchtfilters in de schaduw nadat ze met water zijn uitgespoeld.
• Plaats de luchtfilter in de airconditioner.

Reinig het paneel en de luchtfilter met water:

• Wrijf het paneel en de luchtfilter schoon met een spons of een handdoek bevochtigd met een neutraal reinigingsmiddel. (Gebruik geen metalen borstel voor het reinigen.)
• Reinig voorzichtig het paneel en de luchtfilter om het reinigingsmiddel uit te spoelen.

• Droog het paneel en de luchtfilter in de schaduw nadat ze met water zijn uitgespoeld.

• Sluit het zuigrooster.

- Sluit het zuigrooster, schuif de knop naar buiten en bevestig zorgvuldig het zuigrooster.

1. Druk op de toets.

• "FILER " verdwijnt.

LET OP

• Schakel de airconditioner niet in terwijl het paneel en de luchtfilter niet op hun plaats zitten.
• Druk op de filterresettoets. ( indicator doven.)

Reinigen van het uitblaasventilatieraam

Het uitblaasventilatieraam kan verwijderd worden voor reiniging.

1. Verwijder het uitblaasventilatieraam.

- Neem het uitblaasventilatieraam aan beide kanten vast en verwijder het door het midden lichtjes omlaag te buigen.

1. Reiniging met water.

- Als het ventilatieraam sterk vervuild is, kunt u het met lauw water en eventueel een neutraal reinigingsmiddel reinigen.

1. Monteer het uitblaasventilatieraam.

- Druk eerst de ene kant van het ventilatieraam op zijn plaats en vervolgens ook de andere kant, terwijl u het midden lichtjes omlaag doorbuigt.

① Insteken ② Plaats het ventilatieraam door het lichtjes omlaag door te buigen.

Let goed op de richting bij het monteren van het ventilatieraam.

Monteer het ventilatieraam met de markeringen omhoog en de pijlen in de richting van de markering.

AANDACHTSPUNT

Reinig de warmtewisselaar altijd met water onder druk.

Als een gewoon reinigingsmiddel (met een hoog base- of zuurgehalte) wordt gebruikt, dan beschadigt dat de oppervlaktelaag van de warmtewisselaar en dat kan het vermogen tot zelfreiniging aantasten.

Contacteer de leverancier voor meer informatie.

OPMERKING

JAARLIJKS ONDERHOUD

- Het is sterk aan te raden de binnen- en buiteneenheden te reinigen en onderhouden van een airconditioner die regelmatig gebruikt wordt.

Als vuistregel kunt u ervan uitgaan dat voor een binneneenheid die elke dag gedurende ongeveer 8 uur gebruikt wordt, de binnen- en buiteneenheden ten minste elke 3 maanden moeten gereinigd worden. Dit reinigen en onderhoud moet worden uitgevoerd door iemand die daartoe opgeleid is.

Als de binnen- en buiteneenheid niet regelmatig worden gereinigd, zal de capaciteit drastisch afnemen, ijsvorming ontstaan, water kunnen lekken en kan de compressor zelfs voortijdig defect raken.

NL

34-NL

11STORINGEN VERHELPEN

■ Controles

Wanneer de airconditioner een probleem heeft, worden de controlecode en het nummer van de binneneenheid op het scherm van de afstandsbediening weergegeven.

De controlecode wordt alleen weergegeven terwijl het toestel in werking is.

Als het scherm leeg is, bedient u de airconditioner op de manier die beschreven is in het hoofdstuk "Storingsgeschiedenis opslaan" ter bevestiging.

Controlecode Binneneenheidnummer waar een fout optrad

■ Storingsgeschiedenis opslaan

Als er zich een probleem voordoet met de airconditioner, kunt u door middel van de volgende procedure de storingsgeschiedenis bevestigen. (De storingsgeschiedenis wordt opgeslagen tot maximaal 4 storingen.)

De storingsgeschiedenis kan zowel opgeslagen worden terwijl de airconditioner in werking is, als wanneer hij gestopt is.

Wanneer u de toetsen en minimaal

4 seconden gelijktijdig indrukt, wordt het onderstaande op het scherm weergegeven.

Als [Reparatiecontrole] wordt weergegeven, gaat het toestel over in storingsgeschiedenismodus.

• [ 01 : Volgorde van storingsgeschiedenis] wordt weergegeven in het CODE No..
- [Controlecode] wordt weergegeven in het CHECK-venster.

• [Binneneenheidadres waar een storing optrad] wordt weergegeven in Unit No.

Stap 2

Met de 10etsen die gebruikt worden om de temperatuur in te stellen, kunt u de opgeslagen codes in de storingsgeschiedenis aflezen.

De cijfers in het CODE No.-venster lopen van CODE No. [01] (meest recent) → [04] (oudste).

AANDACHTSPUNT

Door op de -toets te drukken, worden alle opgeslagen storingscodes gewist.

Stap 3

Druk nadat u de wijzigingen hebt gecontroleerd op de zoets om terug te keren naar de gewone schermweergave.

■ Controlecodes en te controleren onderdelen

Schem be-trade afstands-bediening	Sensorblokweergave van de ontvanger van de draadloze afstandsbediening			Belangrijkste defecte onderdelen	Toestel dat de fout vaststelt	Te controleren onderdelen/foutbeschrijving	Status van de airconditioner
Melding	Werking GR	Timer OR	Klaat Kripperend
E01				Geen hoofdafstandsbediening	Afstands-bediening	Foute instelling van de afstandsbediening --- De hoofdafstandsbediening is niet ingesteld (ook bij twee afstandsbedieningen).	*
				Communicatiefout van afstandsbediening		Ontvangt geen signaal van de binneneenheid.
E02				Overdrachtsfout van afstandsbediening	Afstands-bediening	Verbindingskabels binnen-/buiteneenheid, printplaat binneneenheid, afstandsbediening --- Er kan geen signaal gezonden worden naar de binneneenheid.	*
E03				Gewone communicatiefout tussen binneneenheid en afstandsbediening	Binnen-eenh.	Afstandsbediening, netwerkadapter, printplaat binneneenheid --- Binneneenheid ontvangt geen gegevens van de afstandsbediening of netwerkadapter.	Auto-reset
E04				Seriële communicatiefout tussen binneneenheid en afstandsbediening	Binnen-eenh.	Verbindingskabels binnen-/buiteneenheid, printplaat binnen-/buiteneenheid --- Serièle communicatiefout tussen binnen- en buiteneenheid	Auto-reset
				IPDU-CDB-communicatiefout
E08				Identieke binnenadressen ★	Binnen-eenh.	Instellingsfout in adressen van binneneenheden --- Het systeem detecteert twee maal hetzelfde adres.	Auto-reset
E09				Identieke hoofdafstandsbedieningen	Afstands-bediening	Instellingsfout in adressen van afstandsbedieningen --- Twee afstandsbedieningen zijn als hoofdafstandsbediening ingesteld bij het gebruik met twee afstandsbedieningen.	*
						(* De hoofdbinneneenheid stopt met waarschuwing te geven en de volgeenheden gaan door met werken.)
E10				CPU-CPU-communicatiefout	Binnen-eenh.	Printplaat binneneenheid --- Communicatiefout tussen hoofd-MCU en MCU van de microcomputer van de motor	Auto-reset
E18				Gewone communicatiefout tussen hoofdbinneneenheid en volgeenheden	Binnen-eenh.	Printplaat binneneenheid --- Gewone communicatie is niet mogelijk tussen hoofdbinneneenheid en volgeenheden of tweevoudige hoofd- en volgeenheden.	Auto-reset
E31				IPDU-communicatiefout	Buiten-eenh.	Communicatiefout tussen IPDU en CDB	Volledige stop
F01 ALT				Sensorfout (TCJ) van de warmtewisselaar in de binneneenheid	Binnen-eenh.	Warmtewisselaarsensor (TCJ), printplaat binneneenheid --- Het systeem detecteert een onderbreking of kortsluiting van de warmtewisselaarsensor (TCJ).	Auto-reset
F02 ALT				Sensorfout (TC) van de warmtewisselaar in de binneneenheid	Binnen-eenh.	Warmtowisselaarsensor (TC), printplaat binneneenheid --- Het systeem detecteert een onderbreking of kortsluiting van de warmtewisselaarsensor (TC).	Auto-reset
F04 ALT				Fout (TD) van de uitblaastemperatuursensor van de buiteneenheid	Buiten-eenh.	Buitentemperatuursensor (TD), printplaat buiteneenheid --- Het systeem detecteert een onderbreking of kortsluiting van de uitblaastemperatuursensor.	Volledige stop
F06 ALT				Fout van de temperatuursensor van de buiteneenheid (TE/TS)	Buiten-eenh.	Buitentemperatuursensor (TE/TS), printplaat buiteneenheid --- Het systeem detecteert een onderbreking of kortsluiting van de temperatuursensor van de warmtewisselaar.	Volledige stop
F07 ALT	TL-sensorfout				Buiten-eenh.	De TL-sensor kan verschoven, ontkoppeld of kortgesloten zijn.	Volledige stop
F08 ALT				Fout van de buitenluchttemperatuursensor van de buiteneenheid	Buiten-eenh.	Buitentemperatuursensor (TO), printplaat buiteneenheid --- Het systeem detecteert een onderbreking of kortsluiting van de buitenluchttemperatuursensor.	Werking voortgezet
F10 ALT				Fout van de kamertemperatuursensor (TA) van de binneneenheid	Binnen-eenh.	Kamertemperatuursensor (TA), printplaat binneneenheid --- Het systeem detecteert een onderbreking of kortsluiting van de kamertemperatuursensor (TA).	Auto-reset
F12 ALT	TS(m)-sensorfout				Buiten-eenh.	De TS (1)-sensor kan verschoven, ontkoppeld of kortgesloten zijn.	Volledige stop
F13 ALT				Fout van koelelementsensor	Buiten-eenh.	De temperatuursensor van het IGBT-koelelement meet een abnormale temperatuur.	Volledige stop
F15 ALT				Aansluitingsfout van de temperatuursensor	Buiten-eenh.	Temperatuursensor (TE/TS) kan verkeerd aangesloten zijn.	Volledige stop
F29 SIM				Fout van andere printplaat van binneneenheid	Binnen-eenh.	Printplaat binneneenheid --- EEPROM-fout Auto-reset

NL

F31 SIM	◎ ◎ ○		Printplaat van de buiteneenheid	Buiten- eenh.	Printplaat van de buiteneenheid ---- In geval van EEPROM-fout.	Volledige stop
H01	● ◎ ●		Defect aan compressor van buiteneenheid	Buiten- eenh.	Circuit voor stroomdetectie, voltage --- Er werd een minimumfrequentie bereikt in de controle voor stroomlekken of kortsluitingen (ldc) nadat directe excitatie werd gedetecteerd.	Volledige stop
H02	● ◎ ●		Compressor van buiteneenheid vastgelopen	Buiten- eenh.	Compressorcircuit --- Het systeem detecteerde een vastgelopen compressor.	Volledige stop
H03	● ◎ ●		Fout in het circuit voor stroomdetectie van buiteneenheid	Buiten- eenh.	Circuit voor stroomdetectie, printplaat van de buiteneenheid --- Het systeem detecteert abnormale stroomsterkte in AC-CT of faseverlies.	Volledige stop
H04	● ◎ ●		Thermostaatwerking (1)	Buiten- eenh.	Defect van de thermostaat	Volledige stop
H06	● ◎ ●		Systeemfout door lage druk in de buiteneenheid	Buiten- eenh.	Stroomsterkte, schakelcircuit met hoge druk, printplaat buiteneenheid --- Het systeem detecteerde een Ps- druksensorfout of activeerde de lagedrukbeveiliging.	Volledige stop
L03 SIM	◎ ◎ ◎		Identieke hoofdbinneneenheden ★	Binnen- eenh.	Instellingsfout in adressen van binneneenheden --- Er zijn twee of meer hoofdeenheden in de groep.	Volledige stop
L07 SIM	◎ ◎ ◎		Groepsregel in individuele binneneenheid ★	Binnen- eenh.	Instellingsfout in adressen van binneneenheden --- Er is minstens een groepsgebonden binneneenheid tussen individuele binneneenheden.	Volledige stop
L08 SIM	◎ ◎ ◎		Binnengroepsadres niet ingesteld ★	Binnen- eenh.	Instellingsfout in adressen van binneneenheden --- Binnengroepsadres is niet ingesteld.	Volledige stop
L09 SIM	◎ ◎ ◎		Binnenstroomniveau niet ingesteld	Binnen- eenh.	Stroomniveau voor binneneenheden is niet ingesteld.	Volledige stop
L10 SIM	◎ ○ ◎		Printplaat van de buiteneenheid	Buiten- eenh.	In geval van een instellingsfout m.b.t. de verbindingsdraad (voor onderhoud) met de printplaat van de buiteneenheid	Volledige stop
L20 SIM	LANcommunicatiefout			Netwerk- adapter centrale bediening	Adresinstelling, centrale afstandsbediening, netwerkadapter --- Identieke adressen in centrale bedieningscommunicatie.	Auto-reset
L29 SIM	◎ ○ ◎		Fout andere buiteneenheid	Buiten- eenh.	Fout andere buiteneenheid.	Volledige stop
					1) Communicatiefout tussen IPDU MCU en CDB MCU	Volledige stop
					2) De sensor van het koelelement in IGBT detecteerde een abnormale temperatuur.
L30 SIM	◎ ○ ◎		Abnormale externe invoer in binneneenheid (interferentie)	Binnen- eenh.	Externe apparatuur, printplaat van buiteneenheid --- Abnormale stop door foute invoer in CN80 van buitenaf.	Volledige stop
L31 SIM	◎ ○ ◎		Fout in faseverschil, enz.	Buiten- eenh.	Fase van voeding, printplaat van de buiteneenheid --- Abnormaal faseverschil in de 3-fasige voeding.	Werking voorgeszet (thermostaat UIT)
P01 ALT	● ◎ ◎		Fout in de ventilator van de binneneenheid	Binnen- eenh.	Ventilatormotor van de binneneenheid, printplaat van de binneneenheid --- Het systeem detecteerde een fout in de ventilator van de binneneenheid (thermisch relais van de ventilatormotor werd geactiveerd).	Volledige stop
P03 ALT	◎ ◎ ◎		Fout in de uitblaastemperatuur van de buiteneenheid	Buiten- eenh.	Het systeem detecteerde een fout in de controle van de uitblaastemperatuur.	Volledige stop
P04 ALT	◎ ◎ ◎		Systeemfout door hoge druk in de buiteneenheid	Buiten- eenh.	Hogedrukschakelaar --- Het systeem activeerde de IOL of detecteerde een fout in de hogedrukcontrole door middel van de TE.	Volledige stop
P05 ALT	◎ ◎ ◎		Open fase gedetecteerd	Buiten- eenh.	De stroomkabel kan verkeerd aangesloten zijn. Controleer de open fase en de voltages van de voeding.	Volledige stop
P07 ALT	◎ ◎ ◎		Oververhitting koelelement	Buiten- eenh.	De temperatuursensor van het IGBT-koelelement meet een abnormale temperatuur.	Volledige stop
P10 ALT	● ◎ ◎		Overstroming van water in de binneneenheid	Binnen- eenh.	Afvoerleiding, verstoppen van afvoer, circuit vlotterschakelaar, printplaat van de binneneenheid --- De afvoer is onregeld of de vlotterschakelaar werd geactiveerd.	Volledige stop
P15 ALT	Gaslek geldetedeerd			Buiten- eenh.	Er kan een gaslek zijn in de leiding of een verbindingsstuk. Controleer op gaslekkage.	Volledige stop
P19 ALT	Foulin Achtingsklep			Binnen- eenh. (Binnen- eenh.)	4-richtingsklep, binnentemperatuursensors (TC/TCJ) -- Het systeem detecteerde een fout door het zakken van de temperatuur van de warmtewisselaar terwijl de binneneenheid aan het verwarmen was.	Auto-reset (Auto-reset)
P20 ALT	◎ ◎ ◎		Beveiliging tegen hoge druk	Buiten- eenh.	Hogedrukbeveiliging.	Volledige stop
P22 ALT	◎ ◎ ◎		Fout in de ventilator van de buiteneenheid	Buiten- eenh.	Ventilatormotor van de buiteneenheid, printplaat van de buiteneenheid --- Het systeem detecteerde een fout (overstroom, vastlopen, enz.) in de het aandrijvingscircuit van de ventilator van de buiteneenheid.	Volledige stop

4-way Air Discharge Cassette Type
Installation Manual

P26 ALT			Gelijkstroom-wisselstroomomzetter-ldc van de buiteneenheid geactiveerd	Buiten-eenh.	IGBT, printplaat van de buiteneenheid, bedrading van de gelijkstroom-wisselstroomomzetter, compressor --- Kortsluitingsbeveiliging voor toestellen op het aandrijvingscircuit van de compressor (G-Tr/IGBT) werd geactiveerd.	Volledige stop
P29 ALT			Positiefout van de buiteneenheid	Buiten-eenh.	Printplaat van de buiteneenheid, hogedrukschakelaar --- Het systeem detecteerde een fout in de positie van de compressormotor.	Volledige stop
P31 ALT			Fout andere binneneenheid	Binnen-eenh.	Een andere binneneenheid in de groep geeft een waarschuwing.	Volledige stop
					E03/L07/L03/L08-waarschuwing, locaties en foutbeschrijving controleren.	Auto-reset

○ : licht op : knipper ; UIT : D'airconditioner staat over in de modus waarin hij automatisch adressen toekent. ALT: Als twee LED's knipperen, doen ze dat afwisselend. SIM: Als twee LED's knipperen, doen ze dat tegelijkertijd. Weergave van de ontvangende eenheid OR: Oranje GR: Groen

NL

38-NL
