Type product Draadloze afstandsbediening voor airconditioner
Merk Daikin
Model BRC52A61
Toepassing Bediening van Daikin airconditioners
Afmetingen (B x H x D) 120 x 80 x 20 mm
Gewicht Ongeveer 150 g
Stroomvoorziening Via de aangesloten airconditioner (laagspanning)
Stroomverbruik Minder dan 1 W in stand-by
Beeldscherm LCD-scherm met achtergrondverlichting
Bedieningselementen Aan/uit, modus, ventilatorstand, temperatuurinstelling, timer, slaapmodus, vergrendeling
Mogelijke modi Koelen, verwarmen, ontvochtigen, ventilator, automatisch
Afstand tot binnenunit Maximaal 50 m (afhankelijk van installatie)
Draadloze frequentie Infrarood of draadloos (specifiek voor model)
Montage Inbouw in muur of losse plaatsing
Taal van het menu Meertalig, waaronder Nederlands
Onderhoud Regelmatig reinigen met zachte, droge doek; geen vloeistoffen gebruiken
Veiligheid Kinderslot aanwezig; automatische uitschakeling bij oververhitting
Reparatie Laat reparaties uitvoeren door erkend Daikin-servicecentrum
Reserveonderdelen Verkrijgbaar via Daikin-dealers (bijv. batterijhouder, bedieningspaneel)
Garantie 2 jaar standaard garantie (afhankelijk van regio)
Inhoud van de verpakking Afstandsbediening, montagemateriaal, gebruiksaanwijzing

Veelgestelde vragen - BRC52A61 DAIKIN

Hoe schakel ik de airconditioner in met de BRC52A61?
Druk op de knop AAN/UIT op de afstandsbediening. Het scherm licht op en de airconditioner start in de laatst gekozen modus.
Welke modi zijn beschikbaar?
De beschikbare modi zijn: Koelen (sneeuwvlok), Verwarmen (zon), Ontvochtigen (druppel), Ventilator (ventilator) en Automatisch (A).
Hoe stel ik de timer in?
Druk op de knop TIMER en gebruik de pijltjes om de gewenste tijd in te stellen. U kunt kiezen tussen AAN-timer en UIT-timer.
Wat moet ik doen als het display niets weergeeft?
Controleer of de afstandsbediening correct is aangesloten op de binnenunit. Als het display nog steeds leeg is, reset dan de unit door de stroom kort uit en weer in te schakelen.
Kan ik de temperatuur in stappen van 0,5°C instellen?
Ja, bij de meeste Daikin-systemen kunt u de temperatuur in stappen van 0,5°C aanpassen met de plus- en minknoppen.
Hoe activeer ik het kinderslot?
Houd de knop MENU of VERGRENDELING (afhankelijk van het model) 3 seconden ingedrukt tot het sloticoon verschijnt. Herhaal dit om te deactiveren.
Wat is de slaapmodus?
De Slaapmodus verhoogt of verlaagt de temperatuur geleidelijk om een comfortabele slaapomgeving te creëren en energie te besparen. Activeer via de knop SLAAP.
Hoe reinig ik de afstandsbediening?
Gebruik een zachte, droge doek om het oppervlak schoon te maken. Gebruik geen chemische reinigingsmiddelen of vloeistoffen, omdat deze het apparaat kunnen beschadigen.
Waar kan ik een vervangende afstandsbediening krijgen?
Neem contact op met een erkende Daikin-dealer of bezoek de Daikin-website. Het modelnummer BRC52A61 is specifiek.
Hoe kan ik de afstandsbediening resetten?
Verwijder de stroom van de airconditioner gedurende 30 seconden en sluit deze weer aan. Of raadpleeg de handleiding voor een reset via de knoppencombinatie.

Gebruikersvragen over BRC52A61 DAIKIN

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Airconditioner in PDF-formaat gratis! Vind uw handleiding BRC52A61 - DAIKIN en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BRC52A61 van het merk DAIKIN.

GEBRUIKSAANWIJZING BRC52A61 DAIKIN

Bedieningshandleiding

Draadloze handset

Nederlands

BRC52A61/62/63-afstandsbediening

1 2 3 4 5 6 SWINGFAN 7 TURBO MODE 9 QUIETSLEEP 11 ONOFF TIMER CANCEL CLOCK CANCEL 8 DAIKIN 10

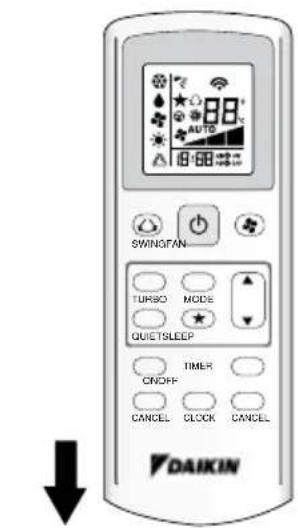

HET APPARAAT OP DE MUUR MONTEREN

SWING/FAN TURSO MODE QUIETSLEEP TIMER CNOFF CANCEL CLOCK CANCEL DAIKIN

DAIKIN BRC52A61 - HET APPARAAT OP DE MUUR MONTEREN - 2

  1. Lijn de ring op het einde van de kogelketting uit op het schroefgat op de achterkant van de afstandsbediening en maak hem vast met een schroef.
  2. Monteer de houder en de kogelketting op een plek waar de signalen van de afstandsbediening gemakkelijk kunnen worden ontvangen, zoals hierboven afgebeeld.
  3. Steek de kogelketting door de achterkant van de houder en lijn de ring op het einde van de kogelketting uit op het bovenste gat van de houder. Bevestig de houder op de muur met behulp van twee schroeven.

Batterij

1) Type: AAA.R03
2) Aantal: 2 stuks

Afvoervoorschriften [Alleen voor Europese Unie (EU)]

DAIKIN BRC52A61 - Afvoervoorschriften [Alleen voor Europese Unie (EU)] - 1

De bij de afstandsbediening meegeleverd batterijen zijn voorzien van dit symbool.

Dit betekent dat batterijen niet als huishoudafval mogen worden afgevoerd.

Als er onder het symbool een chemisch symbool staat, betekent dit dat de batterij zware metalen boven een bepaalde concentratie bevat.

Mogelijke chemische symbolen zijn:

■ Pb: lood (>0,004%)

Verbruikte batterijen moeten door een gespecialiseerd afvalbedrijf worden verwerkt voor hergebruik, recyclage en terugwinning. Door ervoor te zorgen dat dit product op correcte manier als afval wordt afgevoerd, helpt u mogelijke negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen. Neem contact op met uw plaatselijke autoriteiten voor meer informatie.

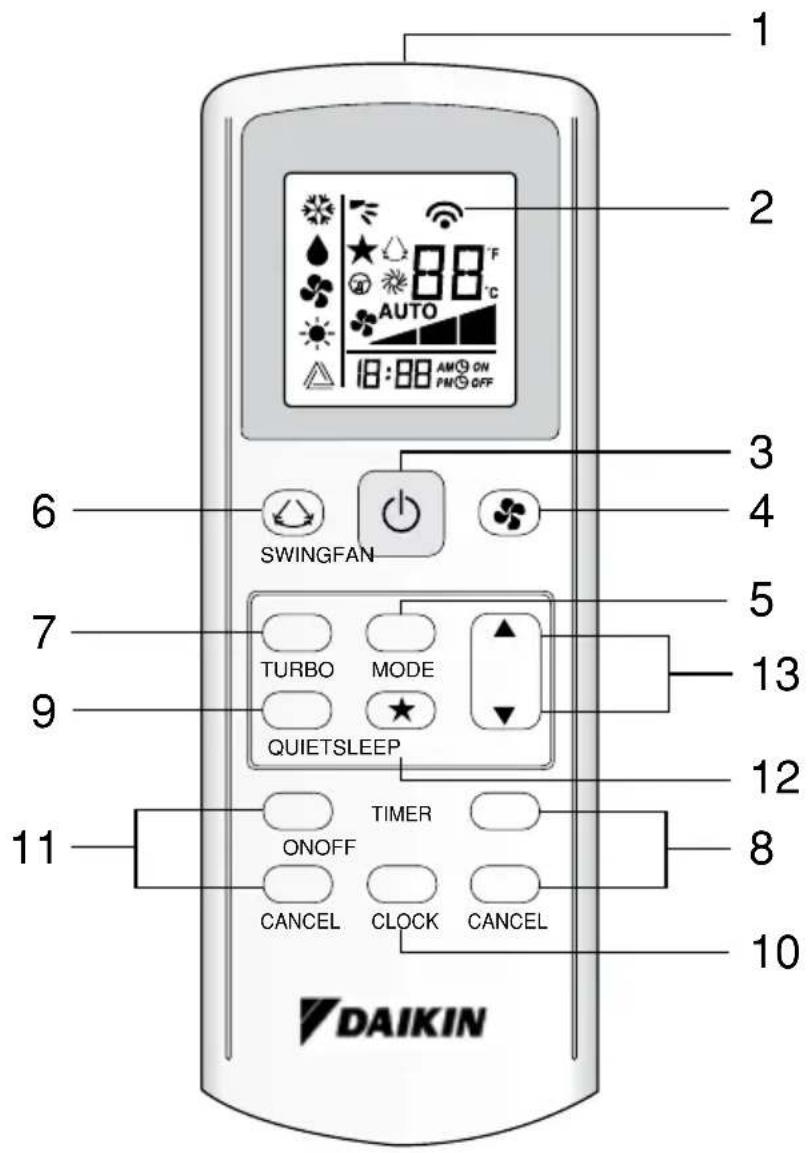

BEDIENINGSHANDLEIDING

1. Transmissiebron

- De bron van waaruit het signaal wordt verzonden.

2. Indicatorlampje signaaltransmissie

- Knippert om te bevestigen dat de laatste instelling naar de unit is verzonden.

3. Aan/uit-knop

  • Eenmaal indrukken om de airconditioner in te schakelen.
  • Opnieuw indrukken om de airconditioner uit te schakelen.

4. Selecteren van ventilatorsnelheid

- Door de knops ingedrukt te houden, schakelt de ventilatorsnelheid tussen de volgende standen:

Low → Med → High Auto

- Laat de knop los zodra de gewenste ventilatorsnelheid in de display verschijnt.

5. Bedrijfsmodus

  • Druk op de "MODE"-knop om de bedrijfsmodus te selecteren.
  • Bij units met uitsluitend koeling zijn de volgende opties beschikbaar: KOELEN (*), DROGEN (♠) en VENTILATOR (♣)
  • Bij warmtepompen zijn de volgende opties beschikbaar: AUTO (△), KOELEN (*), DROGEN (♠), VENTILATOR (♠) en VERWARMING( )
  • D e AUTODus is niet beschikbaar bij koelwatersystemen, tenzij bij een 4-leidingssysteem.
  • Druk op de SWING-knop om de lamellen automatisch te laten bewegen.
  • Om de lucht in een specifieke richting uit te blazen, drukt u op de SWING ◇-knop en wacht u totdat de lamellen in de gewenste richting staan en drukt u opnieuw op de knop.

De automatische lamellenbeweging selecteren (afhankelijk van model)

  • Houd de SWING(b)-knop 4 minuten ingedrukt om in de instellingsmodus te schakelen. In de instellingsmodus, ziet u alleen AUTOMATISCHE LAMELLENBEWEGING (€).
  • Druk op de temperatuum ▲ en ▼ knop om de AUTOMATISCHE LAMELLENBEWEGING (◀) in te stellen van modus 1 tot 3.
  • Er zijn 3 verschillende AUTOMATISCHE LAMELLENBEWEGINGEN, namelijk:

DAIKIN BRC52A61 - Bedrijfsmodus - 1

modus 1 modus 2 modus 3

AUTOMATISCHELAMELLENBEWEGING schakelt alleen in wanneer LAMELLENBEWEGING

is geactiveerd.

Lamellenbeweging is aangeduid met het icoontje:

DAIKIN BRC52A61 - Bedrijfsmodus - 2

- Als u de modus niet binnen 4 seconden wijzigt, dan blijft de unit is de geko LAMELLENBEWEGING (◀).

7. Turbofunctie (afhankelijk van model)

• Druk op voor een snelle koeling of verwarming.
• Zet de ventilator op maximumsnelheid.
- Opnieuw indrukken om de functie uit te schakelen.
- Alleen beschikbaar bij VERWARMING- en KOELING-modus.
- Elke wijziging in de ventilatorsnelheid schakelt deze functie uit.

8. Uitschakeltijd instellen

  • Druk op de knop OFF TIMER om de timer te activeren.
  • Stel de gewenste uitschakeltijd in door de knop OFF TIMER ingedrukt te houden.
    • Druk op de knop CANCEL om de timer te annuleren.

9. Stille modus (afhankelijk van model)

  • Druk op om de stille modus in te schakelen.
    • Zet de ventilator op minimumsnelheid.
  • Opnieuw indrukken om de functie uit te schakelen.
  • Alleen beschikbaar bij VERWARMING- en KOELING-modus.
  • Elke wijziging in de ventilatorsnelheid schakelt deze functie uit.

10. Klok instellen

- Houd de knop ^L ingedrukt om de tijd in te stellen.

11. Inschakeltijd instellen

• Druk op de knop ON TIMER om de timer te activeren.
- Stel de gewenste inschakeltijd in door de knop ON TIMER ingedrukt te houden. Als de timer op 7.30 uur is ingesteld, dan schakelt de airconditioner om 7.30 uur in.
- Druk op de knop CANCEL om de timer te annuleren.

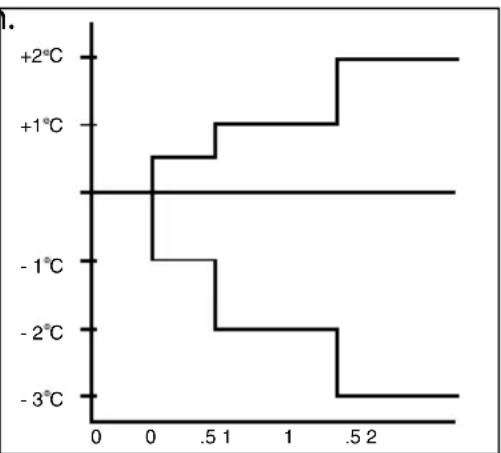

12. Sluimerstand instellen

• Druk op de knop★ om de timer te activeren
- Dit is een energiebesparende functie. Wanneer de unit is koelmodus staat, wordt de ingestelde temperatuur na het eerste half uur met 0,5°C verhoogd, na het tweede half uur opnieuw met 0,5°C en na het volgende uur met 1°C.
- Wanneer de unit is verwarmingsmodus staat, wordt de ingestelde temperatuur na het eerste half uur met 1°C verlaagd, na het tweede half uur opnieuw met 1°C en na het volgende uur met 1°C.
- Deze functie is beschikbaar bij de bedrijfsmodi KOELING, VERWARMING en AUTOMATISCH.

DAIKIN BRC52A61 - Sluimerstand instellen - 1

line | Time (s) | Temperature (°C) | | :--- | :--- | | 0.0 | -1 | | 0.5 | -1 | | 1.0 | -1 | | 1.5 | -1 | | 2.0 | -1 | | 2.5 | -1 | | 3.0 | -1 | | 3.5 | -1 | | 4.0 | -1 | | 4.5 | -1 | | 5.0 | -1 | | 5.5 | -1 | | 6.0 | -1 | | 6.5 | -1 | | 7.0 | -1 | | 7.5 | -1 | | 8.0 | -1 | | 8.5 | -1 | | 9.0 | -1 | | 9.5 | -1 | | 10.0 | -1 | | 10.5 | -1 | | 11.0 | -1 | | 11.5 | -1 | | 12.0 | -1 | | 12.5 | -1 | | 13.0 | -1 | | 13.5 | -1 | | 14.0 | -1 | | 14.5 | -1 | | 15.0 | -1 | | 15.5 | -1 | | 16.0 | -1 | | 16.5 | -1 | | 17.0 | -1 | | 17.5 | -1 | | 18.0 | -1 | | 18.5 | -1 | | 19.0 | -1 | | 19.5 | -1 | | 20.0 | -1 | | 20.5 | -1 | | 21.0 | -1 | | 21.5 | -1 | | 22.0 | -1 | | 22.5 | -1 | | 23.0 | -1 | | 23.5 | -1 | | 24.0 | -1 | | 24.5 | -1 | | 25.0 | -1 | | 25.5 | -1 | | 26.0 | -1 | | 26.5 | -1 | | 27.0 | -1 | | 27.5 | -1 | | 28.0 | -1 | | 28.5 | -1 | | 29.0 | -1 | | 29.5 | -1 | | 30.0 | -1 | | 30.5 | -1 | | 31.0 | -1 | | 31.5 | -1 | | 32.0 | -1 | | 32.5 | -1 | | 33.0 | -1 | | 33.5 | -1 | | 34.0 | -1 | | 34.5 | -1 | | 35.0 | -1 | | 35.5 | -1 | | 36.0 | -1 | | 36.5 | -1 | | 37.0 | -1 | | 37.5 | -1 | | 38.0 | -1 | | 38.5 | -1 | | 39.0 | -1 | | 39.5 | -1 | | 40.0 | -1 | | 40.5 | -1 | | 41.0 | -1 | | 41.5 | -1 | | 42.0 | -1 | | 42.5 | -1 | | 43.0 | -1 | | 43.5 | -1 | | 44.0 | -1 | | 44.5 | -1 | | 45.0 | -1 | | 45.5 | -1 | | 46.0 | -1 | | 46.5 | -1 | | 47.0 | -1 | | 47.5 | -1 | | 48.0 | -1 | | 48.5 | -1 | | 49.0 | -1 | | 49.5 | -1 | | 50.0 | -1 | | 50.5 | -1 | | 51.0 | -1 | | 51.5 | -1 | | 52.0 | -1 | | 52.5 | -1 | | 53.0 | -1 | | 53.5 | -1 | | 54.0 | -1 | | 54.5 | -1 | | 55.0 | -1 | | 55.5 | -1 | | 56.0 | -1 | | 56.5 | -1 | | 57.0 | -1 | | 57.5 | -1 | | 58.0 | -1 | | 58.5 | -1 | | 59.0 | -1 | | 59.5 | -1 | | 60.0 | -1 | | 60.5 | -1 | | 61.0 | -1 | | 61.5 | -1 | | 62.0 | -1 | | 62.5 | -1 | | 63.0 | -1 | | 63.5 | -1 | | 64.0 | -1 | | 64.5 | -1 | | 65.0 | -1 | | 65.5 | -1 | | 66.0 | -1 | | 66.5 | -1 | | 67.0 | -1 | | 67.5 | -1 | | 68.0 | -1 | | 68.5 | -1 | | 69.0 | -1 | | 69.5 | -1 | | 70.0 | -1 | | 70.5 | -1 | | 71.0 | -1 | | 71.5 | -1 | | 72.0 | -1 | | 72.5 | -1 | | 73.0 | -1 | | 73.5 | -1 | | 74.0 | -1 | | 74.5 | -1 | | 75.0 | -1 | | 75.5 | -1 | | 76.0 | -1 | | 76.5 | -1 | | 77.0 | -1 | | 77.5 | -1 | | 78.0 | -1 | | 78.5 | -1 | | 79.0 | -1 | | 79.5 | -1 | | 80.0 | -1 | | 80.5 | -1 | | 81.0 | -1 | | 81.5 | -1 | | 82.0 | -1 | | 82.5 | -1 | | 83.0 | -1 | | 83.5 | -1 | | 84.0 | -1 | | 84.5 | -1 | | 85.0 | -1 | | 85.5 | -1 | | 86.0 | -1 | | 86.5 | -1 | | 87.0 | -1 | | 87.5 | -1 | | 88.0 | -1 | | 88.5 | -1 | | 89.0 | -1 | | 89.5 | -1 | | 90.0 | -1 | | 90.5 | -1 | | 91.0 | -1 | | 91.5 | -1 | | 92.0 | -1 | | 92.5 | -1 | | 93.0 | -1 | | 93.5 | -1 | | 94.0 | -1 | | 94.5 | -1 | | 95.0 | -1 | | 95.5 | -1 | | 96.0 | -1 | | 96.5 | -1 | | 97.0 | -1 | | 97.5 | -1 | | 98.0 | -1 | | 98.5 | -1 | | 99.0 | -1 | | 99.5 | -1 | | >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99, >99,

13. Temperatuur instellen

  • Om de gewenste kamertemperatuur in te stellen, drukt u op ▲ of ▼ om de temperatuur hoger of lager in te stellen.
  • Het temperatuurbereik gaat van 16°C tot 30°C (optionele instelling 20°C tot 30°C).
  • Druk tegelijkertijd op de knoppen ▲ e▼ om te schakelen tussen weergave in °C en °F.

STORINGSDIAGNOSE (alleen voor inverter)

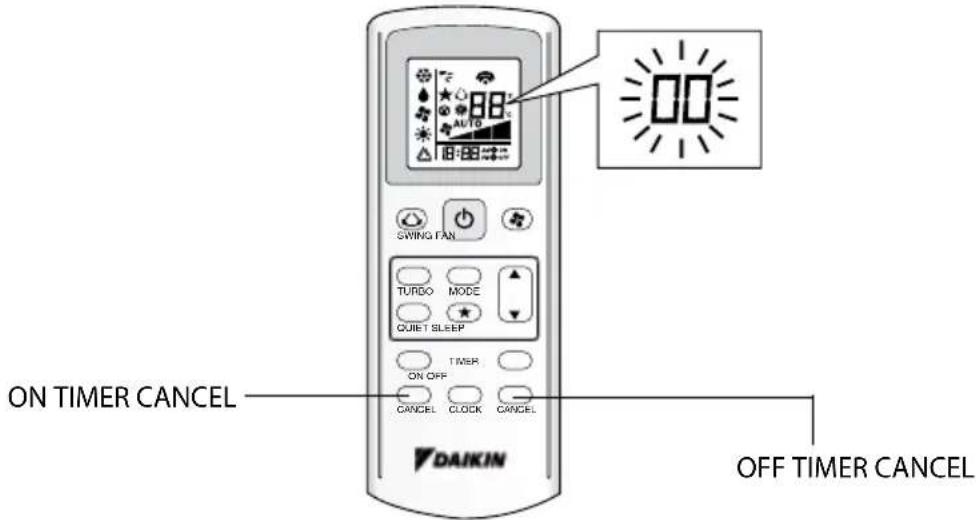

STORINGSDIAGNOSE VIA AFSTANDSBEDIENING

In de temperatuurvakken op de display verschijnen de betreffende codes.

  1. Wanneer de ON TIMER CANCEL- of OFF TIMER CANCEL-knop 5 seconden lang wordt ingedrukt, begint de weergave" te knipperen op de temperatuurvakken van de display.

DAIKIN BRC52A61 - STORINGSDIAGNOSE VIA AFSTANDSBEDIENING - 1

  1. Druk meermaals op de ON TIMER CANCEL- of OFF TIMER CANCEL-knop totdat u een continue pieptoon hoort.

- De foutcode verandert in de hieronder aangeduide volgorde en geeft een lange pieptoon als waarschuwing.

FOUTCODE BETEKENIS
00 NORMAAL
A1STORING PRINTPLAAT BINNENUNIT
A3STORING AFVOERPOMP CONDENS
A5ANTIVRIESMIDDEL (KOELING)/WARMTWISSELAAR OVERVERHIT (VERWARMING)
A6STORING VENTILATORMOTOR BINNENUNIT
AHSTORING ELEKTRISCHE LUCHTREINIGER
C4KORTSLUITING/OPEN CIRCUIT THERMISTOR WARMTEWISSELAAR (1) BINNENUNIT
C5KORTSLUITING/OPEN CIRCUIT THERMISTOR WARMTEWISSELAAR (2) BINNENUNIT
C7STORING BEGRENZINGSSCHAKELAAR LAMELLEN
C9KORTSLUITING/OPEN CIRCUIT KAMERTHERMISTOR BINNENUNIT
E1STORING PRINTPLAAT BUITENUNIT
E3 HOGEDRUKBEVEILIGING
E4LAGEDRUKBEVEILIGING
E5 VERGRENDELING COMPRESSORMOTOR/OVERBELASTING COMPRESSOR
E6 STORING INSCHAKELING COMPRESSOR
E7 VERGRENDELING DC-VENTILATORMOTOR BUITENUNIT
E8OVERSPANNING AC-INGANG
E9 EXV-STORING
EASTORING VIERWEGKLEP
F3 OVERHITTING UITLAATLEIDING
F6 OVERHITTING WARMTEWISSELAAR
HOSTORING SENSORSYSTEEM COMPRESSOR
H3STORING HOGEDRUKSCHAKELAAR
H6FOUT FEEDBACKDETECTIE COMPRESSOR
H7OVERBELASTING VENTILATORMOTOR/OVERSPANNING/STORING IN SENSOR
H8STORING IN SENSOR AC-SPANNING
H9 KORTSLUITING/OPEN CIRCUIT KAMERTHERMISTOR BUITENUNIT
J1STORING HOGEDRUKSENSOR
J3THERMISTOR UITLAATLEIDING COMPRESSOR KORTSLUITING/OPEN CIRCUIT/VERKEERDE LOCATIE
J5 KORTSLUITING/OPEN CIRCUIT THERMISTOR AANZUIGLEIDING
J6 KORTSLUITING/OPEN CIRCUIT THERMISTOR WARMTEWISSELAAR BUITENUNIT
J7 KORTSLUITING/OPEN CIRCUIT THERMISTOR WARMTEWISSELAAR SUBKOELING
J8KORTSLUITING/OPEN CIRCUIT THERMISTOR VLOEISTOFLEIDING
J9 KORTSLUITING/OPEN CIRCUIT THERMISTOR GASLEIDING
L1STORING PRINTPLAAT BUITENUNIT INVERTER
L3 OVERVERHITTING REGELKAST BUITENUNIT
L4OVERVERHITTING WARMTEPUT
L5 STORING IPM/IGBT
L8OVERSPANNING COMPRESSOR INVERTER
L9 OVERSPANNINGSPREVENTIE COMPRESSOR
LC STORING IN COMMUNICATIE (PRINTPLAAT BUITENUNIT EN PRINTPLAAT INVERTER)
P1 OPEN FASE OF SPANNINGSONEVENWICHT
P4 KORTSLUITING/OPEN CIRCUIT THERMISTOR WARMTEPUT
PJ FOUTE INSTELLING VERMOGEN
U0 ONVOLDOENDE GAS
U2 DC-SPANNING BUITEN BEREIK
U4 COMMUNICATIEFOUT
U7 STORING IN COMMUNICATIE (PRINTPLAAT BUITENUNIT EN PRINTPLAAT IPM)
UA INSTALLATIEFOUT
UFVERKEERD AANGESLOTEN LEIDING OF BEDRADING/VERKEERDE DRAĐEN/ONVOLDOENDE GAS
UH ANTIVRIES (ANDERE KAMERS)

OPMERKING

  1. Een korte pieptoon en twee opeenvolgende pieptonen wijzen op niet-overeenkomende codes.

  2. Om de foutcode te wissen, houdt u de TIMER CANCEL-knop of de OFF TIMER CANCEL-knop 5 seconden lang ingedrukt. De foutcode verdwijnt ook als de knop 1 minuut lang niet wordt aangeraakt.

  3. In geval van tegenstrijdigheden tussen deze handleiding en de vertaling ervan in welke taal ook, heeft de Engelse versie voorrang.

  4. De fabrikant behoudt zich het recht voor om de hierin vermelde specificaties en ontwerpen op elk moment en zonder voorafgaande kennisgeving te wijzigen.
