Merk	LG
Model	UB21
Type apparaat	Plenumluchtkanaal airconditioner
Stroomvoorziening	230 V~ 50 Hz

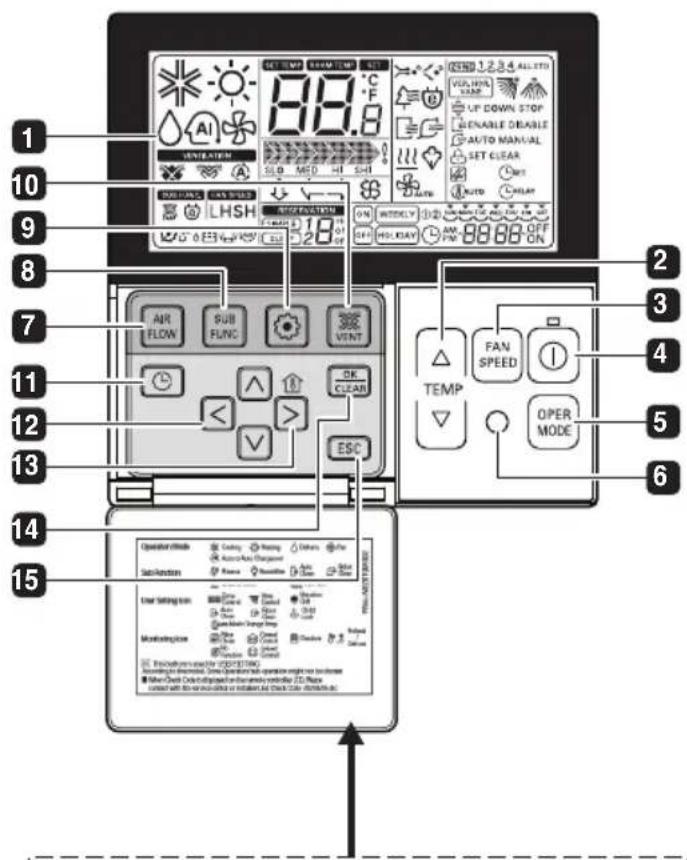

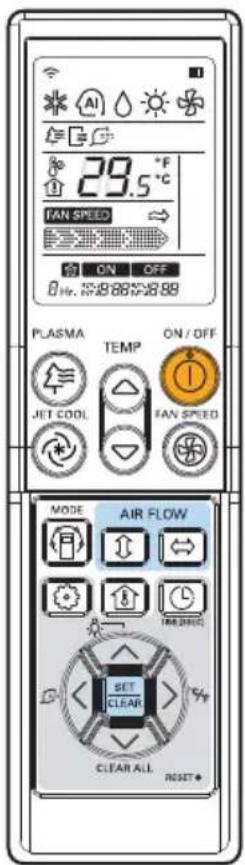

Bediening	Bekabelde afstandsbediening (optioneel draadloos)
Koelmodus	Ja, instelbereik 18 °C tot 30 °C

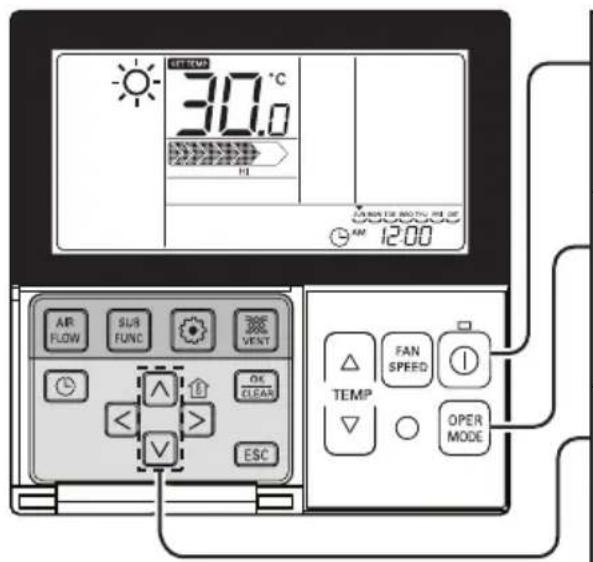

Verwarmingsmodus	Ja, instelbereik 16 °C tot 30 °C (alleen voor warmtepompmodellen)
Ontvochtigingsmodus	Ja, verwijdert vocht en koelt licht
Ventilatormodus	Ja, circuleert lucht zonder koeling
Automatische modus	Ja, schakelt automatisch tussen koelen en verwarmen
Ventilatorsnelheid	Instelbaar (afhankelijk van model)
Luchtfilter	Reinig elke 14 dagen met stofzuiger of lauwwarm water
Kinderslot	Ja, via functie-instelling op afstandsbediening
Timer functies	Eenvoudig reserveren, wekelijks reserveren, slaapreservering, vakantiereservering
Slaapmodus	Ja, stelt temperatuur automatisch bij voor comfortabele slaap
Afstandsbediening batterij	2x AAA (niet meegeleverd)
Veiligheid	Aarding verplicht, stroomonderbreker, geen zelfreparatie
Onderhoud	Schakel stroom uit alvorens te reinigen; gebruik zachte droge doek
Bescherming tegen corrosie	Niet installeren in zoute omgeving (zeewind)
Energiebesparingstips	Houd ramen/ deuren gesloten, gebruik gordijnen, reinig filters

Veelgestelde vragen - UB21 LG

Waarom werkt de airconditioner niet?

Controleer of de timer correct is ingesteld, of de zekering is doorgeslagen of de stroomonderbreker is uitgeschakeld. Wacht bij herstart ongeveer drie minuten vanwege de veiligheidsschakeling.

Er hangt een vreemd luchtje in de kamer. Wat kan dit zijn?

Mogelijk is het een vochtluchtje van muren, vloerbedekking of meubels. Zorg voor voldoende ventilatie. Reinig ook het luchtfilter regelmatig.

Er lekt water uit de airconditioner. Is dat normaal?

Condenswater kan ontstaan als warme lucht door de luchtstroom wordt afgekoeld. Dit is normaal. Zorg dat de afvoerbuis correct is aangesloten.

Het display van de afstandsbediening is wazig of geeft niets aan.

Controleer of de batterijen leeg zijn of verkeerd zijn geplaatst (+ en -). Vervang ze indien nodig door nieuwe batterijen van hetzelfde type.

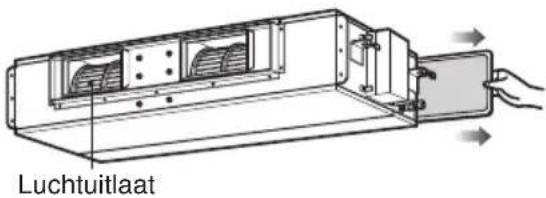

Hoe reinig ik het luchtfilter?

Schakel de stroom uit. Verwijder het filter door aan het lipje te trekken. Reinig met een stofzuiger of was in lauwwarm water (max. 40 °C) met een neutraal reinigingsmiddel. Laat volledig drogen in de schaduw voordat u het terugplaatst.

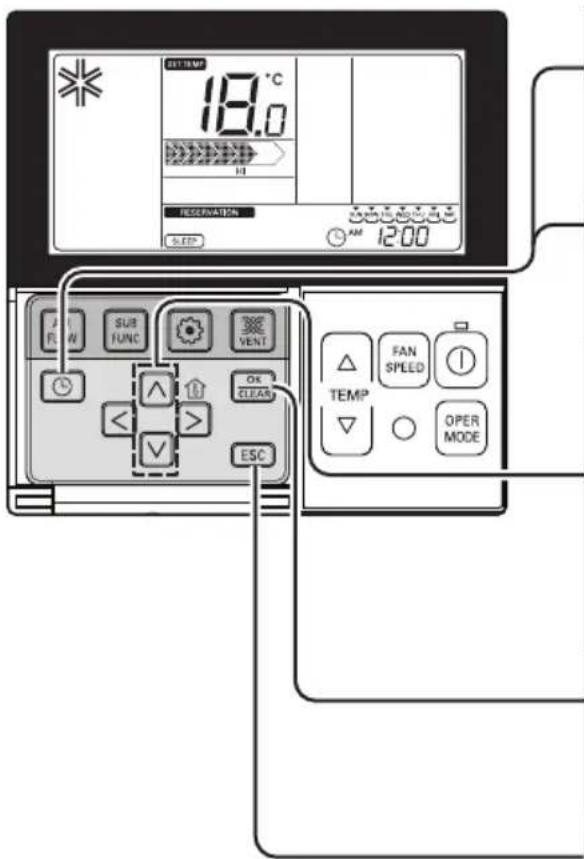

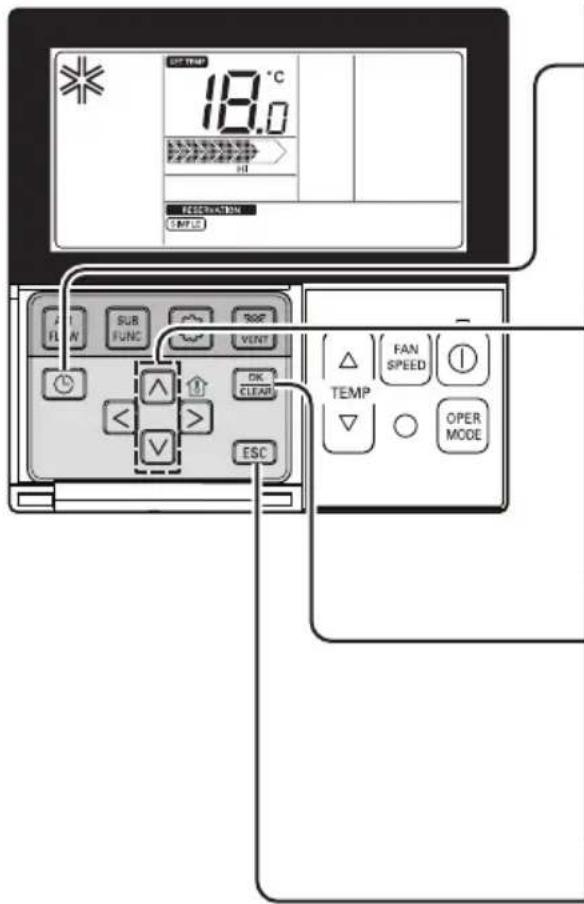

Hoe stel ik de slaapreservering in?

Druk op de reserveringsknop, ga naar SLEEP-modus, gebruik △▼ om de gewenste tijd (1-7 uur) in te stellen, en bevestig met OK/CLEAR. Het systeem schakelt na de ingestelde tijd automatisch uit.

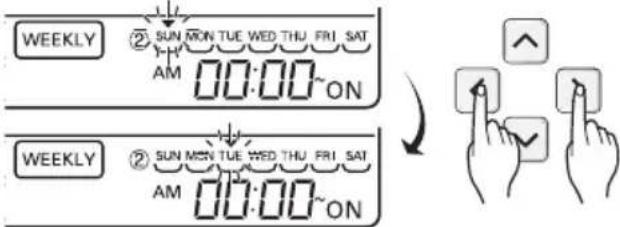

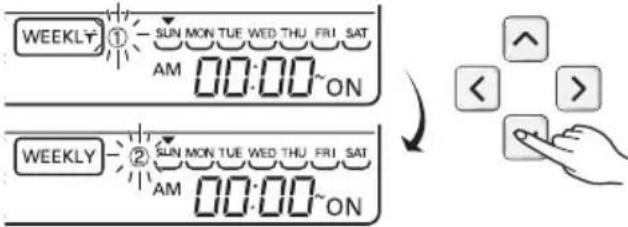

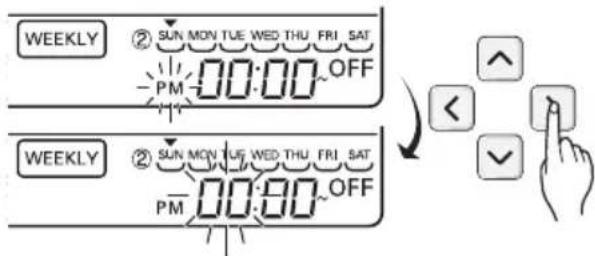

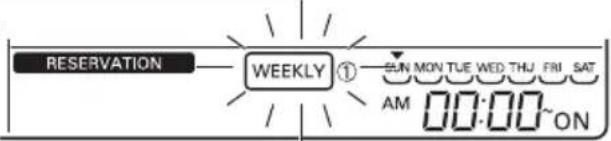

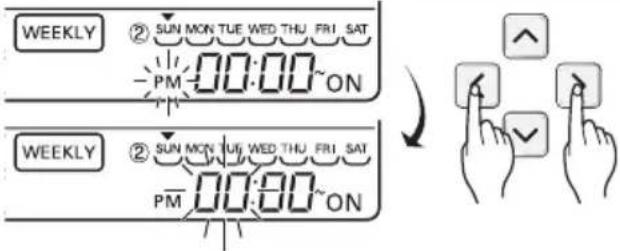

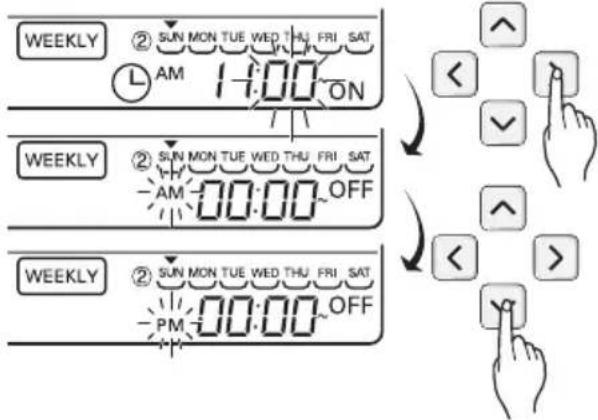

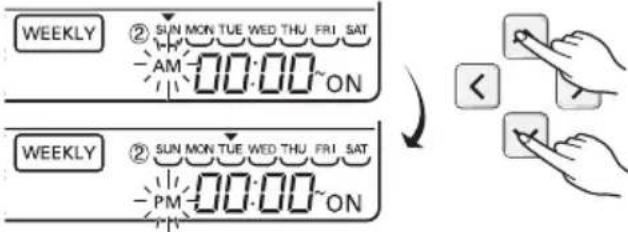

Kan ik een weekprogramma instellen?

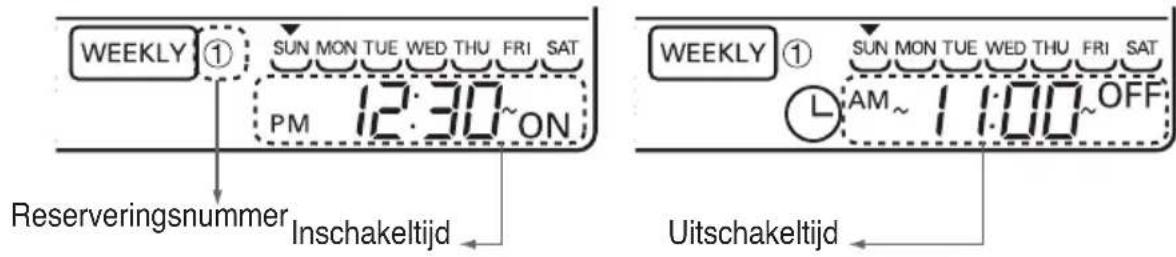

Ja, u kunt voor elke dag twee inschakel- en uitschakeltijden programmeren. Gebruik de reserveringsknop, selecteer 'wekelijks', stel dag en tijd in via de knoppen, en bevestig met OK.

Wat is de vakantiereservering?

Hiermee stopt de airco automatisch op door u gekozen dagen. Stel via de reserveringsknop de gewenste dagen in. Het systeem stopt binnen een uur, ook als u het handmatig probeert in te schakelen.

De airconditioner maakt een krakend geluid.

Dit wordt veroorzaakt door het uitzetten en krimpen van het frontpaneel door temperatuurwisselingen. Dit is normaal en geen storing.

Hoe kan ik energie besparen met mijn airco?

Houd ramen en deuren gesloten, gebruik gordijnen tegen zonlicht, reinig het luchtfilter elke 14 dagen, en stel een constante temperatuur in. Gebruik de timer om onnodig draaien te voorkomen.

GEBRUIKSAANWIJZING UB21 LG

Lees deze handleiding zorgvuldig door voordat u de set gaat bedienen en bewaar de handleiding voor later gebruik.

TYPE : Plenumluchtkanaal

Veiligheidsvoorzieningen.....3

Voorbereidingen......6

Productintroductie ....7

Bedieningsinstructies......8

Onderhoud en service .....22

Voordat u om service belt ....24

BELANGRIJKE GEGEVENS

Noteer hier de naam en de nummers van het model en de serie: Model nr.

Serie nr.

Deze gegevens staan op een label aan de zijkant van elk apparaat.

Naam van de dealer

Datum van aankoop

■ Niet uw ontvangstbewijs en/of de aankoopnota op deze pagina vast voor het geval u deze in verband met een aanspraak op garantie moet overleggen.

LEES DEZE HANDLEIDING ZORGVULDIG DOOR

In deze handleiding vindt u tal van nuttige wenken voor een correct gebruik en onderhoud van uw airco.

Een beetje aandacht en zorg van uw kant kan u gedurende de hele levensduur van uw aircosysteem veel tijd en geld besparen. In het overzicht van tips voor het oplossen van problemen kunt u in veel gevallen het antwoord op uw vragen vinden.

Lees altijd eerst onze tips voor het oplossen van problemen. Waarschijnlijk hoeft u dan geen service in te roepen.

LET OP

• Bel een erkende servicetechnicus voor een reparatie of onderhoud van dit apparaat.
• Bel een erkende installateur voor het installeren van dit apparaat.
• Het aircosysteem mag zonder toezicht van een volwassene niet door kinderen en minder valide personen worden bediend.
• Voorkom dat kinderen met het aircosysteem spelen.
• De netvoedingskabel van het aircosysteem mag alleen met gebruikmaking van originele remplace-onderdelen door een bevoegde elektromonteur worden vervangen.
• De installatiewerkzaamheden mogen uitsluitend door erkende, vaktechnisch geschoolde monteurs worden uitgevoerd in overeenstemming met de officiële KEMA-voorschriften.

Veiligheidsmaatregelen

Houd u aan de volgende aanwijzingen om persoonlijk letsel van u of anderen en beschadiging van de apparatuur te voorkomen.

■ Besturingsfouten door het negeren van de aanwijzingen kunnen de apparatuur beschadigen. De ernst hiervan wordt uitgedrukt door de volgende pictogrammen.

WAARSCHUWING

Dit teken wijst op de mogelijkheid van dodelijk of ernstig lichamelijk letsel.

LET OP

Dit teken wijst op de mogelijkheid van persoonlijk letsel of materiële schade.

■ De betekenis van de tekens die in deze handleiding worden gebruikt is hieronder aangegeven.

Zeker niet doen.

Volg deze instructie nauwgezet op.

WAARSCHUWING

Installeren

Gebruik geen defecte of te laag gewaardeerde stroomverbreker. Installeer dit apparaat in een speciaal daarvoor bestemde groep.

- Daardoor voorkomt u het risico van brand of kortsluiting.

Zet het paneel en de afdekplaat van de schakelkast stevig vast.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

Vervang of verleng de netvoedingskabel niet.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

Bel de dealer of een erkende servicecentrale voor installatie.

- Daardoor kunt u brand-, schok-en explosiegevaar en persoonlijk letsel voorkomen.

Roep voor elektrische installatie- of reparatiewerkzaamheden de hulp in van de dealer, de leverancier, een deskundige elektromonteur of een erkend elektrotechnisch installatiebureau.

- Demonteer of repareer het product niet zelf. Daardoor voorkomt u het risico van brand of kortsluiting.

Laat altijd een afzonderlijke groep inclusief hoofdstroomverbreker installeren.

- Een verkeerde bedrading of installatie kan brand, kortsluiting en elektrisch schokgevaar veroorzaken.

Als gebruiker mag u het aircosysteem niet zelf installeren, verwijderen of opnieuw installeren.

- Daardoor voorkomt u brand-, schok- en explosiegevaar en persoonlijk letsel.

Installeer het aircosysteem niet in een bouwvallige structuur.

- Dit kan verwondingen, een ongeval of beschadiging van het aircosysteem veroorzaken.

Dit apparaat moet altijd geaard worden.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

Gebruik een stroomonderbreker of zekering van de juiste waarde.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

Behandel het aircosysteem voorzichtig bij het uitpakken en installeren.

- U kunt zich aan de scherpe randen verwonden. Pas op voor de randen van het huis en de condensor- en verdampervinnen.

Zorg ervoor dat de installatiestructuur niet geleidelijk vervallen raakt.

- De airconditioner kan tegelijk met de installatiestructuur vallen, onklaar raken en materiële schade en persoonlijk letsel veroorzaken.

	Bediening
Laat de airconditioner niet langdurig werken wanneer de luchtvochtigheid zeer hoog en een deur of raam open staat.	Zorg ervoor dat de netvoedingskabel bij het bedienen van het aircosysteem niet losgetrokken of beschadigd kan worden.	Plaats niets op de netvoedingskabel.
Daardoor kan vocht uit de lucht condenseren en het meubilair nat maken of beschadigen.	Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.	Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.
Trek de stekker van de netvoedingskabel niet uit het stopcontact wanneer het aircosysteem in werking is.	Raak het aircosysteem niet met natte handen aan.	Plaats geen verwarmingsapparaten of andere toestellen in de buurt van de netvoedingskabel.
Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.	Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.	Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.
Voorkom dat de elektrische onderdelen van het aircosysteem nat worden.	Bewaar geen ontvlambare gassen en brandstoffen in de buurt van het aircosysteem.	Gebruik het aircosysteem niet langdurig in een hermetisch gesloten ruimte.
Daardoor helpt u brand, kortsluiting, schokgevaar en uitvallen van het aircosysteem te voorkomen.	Daardoor helpt u brand en uitvallen van het aircosysteem te voorkomen.	Dit kan leiden tot zuurstoftekort.
Als er een lek is van ontvlambaar gas, sluit dan de gaskraan en open een raam om te ventileren voordat u het aircosysteem inschakelt.	Er komen vreemde geluiden of rookslierten uit het aircosysteem. Zet de hoofdschakelaar uit of trek de netvoedingskabel uit het stopcontact.	Schakel het aircosysteem bij stormachtig weer uit. Verwijder het aircosysteem bij een orkaanwaarschuwing tijdig uit het venster.
Gebruik geen telefoon en zet geen schakelaars aan of uit. Door vonken kan een explosie of brand ontstaan.	Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.	Een orkaan kan materiële schade, uitvallen van het product en kortsluiting veroorzaken.
Open het inlaatrooster van het aircosysteem niet als dit in werking is. (Raak het elektrostatische filter niet aan als het aircosysteem hiermee is uitgerust.)	Neem contact op met een erkend elektrotechnisch installatiebureau als het aircosysteem geheel of gedeeltelijk onder water heeft gestaan.	Zorg ervoor dat geen water in het product kan doordringen.
Daardoor kunt u lichamelijk letsel, kortsluiting, schokgevaar en uitvallen van het aircosysteem voorkomen.	Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.	Daardoor kunt u brand, kortsluiting, schokgevaar en beschadiging van het product voorkomen.

Ventileer het aircosysteem regelmatig als u het samen met een kachel e.d. gebruikt.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Trek de netvoedingskabel uit het stopcontact of schakel de centrale stroomverbreker uit als het aircosysteem lange tijd niet wordt gebruikt.

- Daardoor voorkomt u beschadiging, onklaar worden en per abuis inschakelen van het aircosysteem.

Zet de hoofdschakelaar uit tijdens een reinigings- of controlebeurt van het aircosysteem.

- Daardoor kunt u schokgevaar voorkomen.

Zorg ervoor dat niemand op het buitenelement kan trappen of erover vallen.

- Daardoor voorkomt u persoonlijk letsel en beschadiging van het aircosysteem.

LET OP

Installeren

Controleer na de installatie of eventuele reparaties het aircosysteem altijd op gaslekken (koelmiddel).

- De airco-installatie kan door een te laag koelmiddelniveau beschadigd worden.

Installeer het aircosysteem niet op plaatsen waar het geluid of warme lucht van het buitenelement omwonenden kan hinderen.

- Daardoor voorkomt u problemen met de buren.

Installeer altijd een afvoerbuis om condenswater correct af te voeren.

- Door een slechte aansluiting kunnen waterlekken ontstaan.

Het apparaat moet altijd door minimaal twee personen getild en verplaatst worden.

- Daardoor wordt persoonlijk letsel voorkomen.

Houd het aircosysteem altijd horizontaal – ook tijdens installatiewerkzaamheden.

- Daardoor voorkomt u trillingen en lekken.

Installeer het aircosysteem niet waar het rechtstreeks blootstaat aan wind uit zee (zoutinwerking).

- Daardoor wordt corrosie van het aircosysteem voorkomen. Door toenemende corrosievorming op de condensor en de verdampervinnen gaat het aircosysteem steeds slechter werken.

Bediening

Stel uw huid (en die van andere kamersbewoners) niet langdurig aan koude lucht bloot. (Ga niet in de luchtstroom zitten.)

- Dat is slecht voor uw gezondheid.

Reinig het aircosysteem altijd met een zachte doek. Gebruik geen agressieve detergenten, oplosmiddelen e.d.

- Daardoor voorkomt brand, kortsluiting, schokgevaar en beschadiging van de kunststof onderdelen van de installatie.

Breng het filter altijd voorzichtig aan. Reinig het filter minstens elke veertien dagen of vaker als het nodig is.

- Een vuil filter vermindert de efficiëntie van het aircosysteem en kan storingen storing of beschadigingen van het systeem veroorzaken.

Ga bij het reinigen of controleren van het systeem altijd op een stevige stoel of ladder staan.

- Wees voorzichtig en zorg ervoor dat u niet valt.

Gebruik het aircosysteem niet voor speciale toepassingen als voedselconservering, de instandhouding van kunstwerken e.d. Het is een aircosysteem voor de gemiddelde consument, niet een precisiekoelsysteem.

- Zo voorkomt u schade van uw bezittingen.

Raak bij het verwijderen van het luchtfilter de metalen delen van het aircosysteem niet aan. Deze zijn zeer scherp.

• Voorkom dus dat u gewond raakt.

Steek nooit uw vingers of een ander object in de luchtinlaat of luchtuitlaat terwijl het systeem in werking is.

- Er zijn scherpe en bewegende onderdelen waaraan u zich kunt verwonden.

Vervang uitgeputte batterijen in de afstandsbediening door nieuwe van hetzelfde type. Gebruik geen oude en nieuwe of verschillende typen batterijen door elkaar.

- Daardoor voorkomt u brand- en explosiegevaar.

Blokkeer de luchtinlaat of luchtuitlaat niet.

- Daardoor kan het product defect raken.

Trap niet op de onderdelen van het aircosysteem en plaats er niets op. (buitenelementen)

- Daardoor voorkomt u persoonlijk letsel en storingen van het aircosysteem.

Drink geen water dat door het systeem wordt afgevoerd.

- Dit water is niet schoon en kan ernstige gezondheidsproblemen veroorzaken.

Laad de batterijen niet op en haal ze niet uit elkaar. Gooi batterijen nooit in een (haard)vuur.

- Daardoor voorkomt u brandwonden en explosiegevaar.

Als vloeistof uit de batterijen op uw huid, kleding, meubels of vloerbedekking is gelekt, was deze dan goed af met schoon water. Gebruik de afstandsbediening niet als de batterijen lekken.

- De chemicaliën in de batterijen kunnen brandwonden en andere gezondheidsproblemen veroorzaken.

Als u de vloeistof uit de batterijen per ongeluk in de mond hebt gekregen, poets dan uw tanden en ga naar een arts. Gebruik de afstandsbediening niet als de batterijen lekken.

- De chemicaliën in de batterijen kunnen brandwonden en andere gezondheidsproblemen veroorzaken.

Vóór gebruik

De bediening voorbereiden

1. Laat de installatie uitvoeren door een installatiespecialist.
2. Gebruik een afzonderlijke lichtnetgroep.

Gebruik

1. Langdurige blootstelling aan een rechtstreekse luchtstroom is slecht voor uw gezondheid. Stel kamerbewoners, huisdieren en planten niet langdurig bloot aan een rechtstreekse luchtstroom.
2. Ter voorkoming van zuurstoftekort moet de kamer afdoende worden geventileerd als zich daarin ook kachels of andere verwarmingsapparaten bevinden.
3. Gebruik dit aircosysteem niet voor niet vermelde speciale toepassingen (bijv. instandhouding resp. bewaren van precisieapparatuur, voedingsmiddelen, huisdieren, planten en kunstwerken). Een dergelijke toepassing kan schadelijk zijn.

Reiniging en onderhoud

1. Raak de metalen onderdelen van het systeem bij het verwijderen van het filter niet aan. Bij het hanteren van de scherpe metalen randen kunt u een verwonding oplopen.
2. Maak de binnenkant van het aircosysteem niet met water schoon. De isolatie kan door contact met water beschadigd worden met schokgevaar als gevolg.
3. Zorg ervoor dat de stroomvoorziening en de stroomverbreker uitgeschakeld zijn voordat u het systeem reinigt. De ventilator draait met zeer hoge snelheid wanneer het systeem ingeschakeld is. U riskeert ernstige verwondingen als het aircosysteem tijdens het reinigen van de inwendige delen per abuis wordt ingeschakeld.

Service

Neem voor reparaties en onderhoud contact op met een officiële dealer of erkende servicecentrale.

Productintroductie

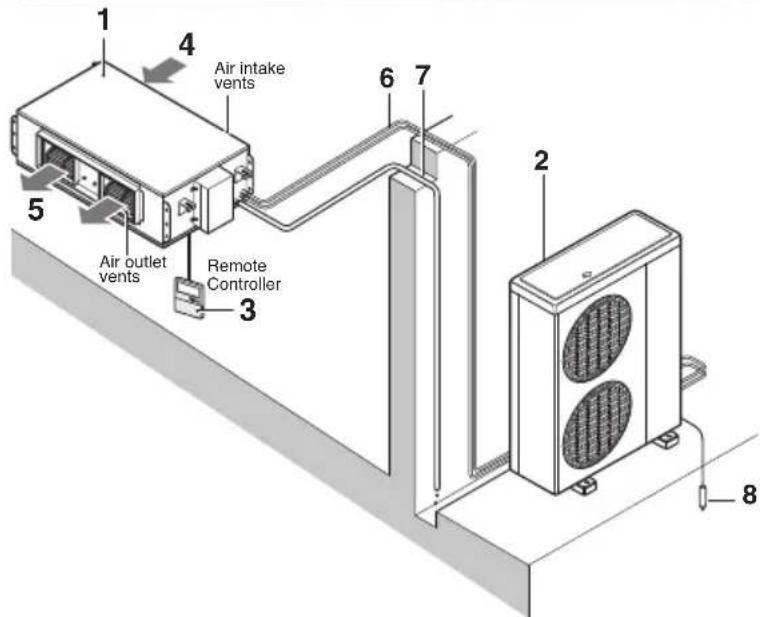

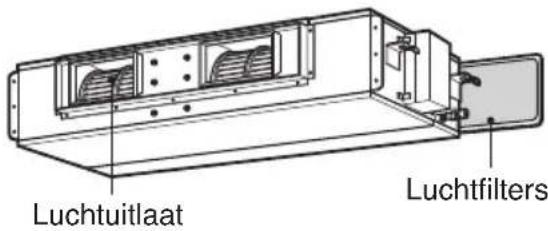

Naam en functie van onderdelen

1: Binnenunit
2: Buitenunit
3: Afstandsbediening
4: Ingang lucht
5: Uitgang lucht
6: Refrigerantleiding, aansluiting elektrische kabels
7: Afvoerpijp
8: Aardekabel Aardekabel naar aarde buitenunit om elektrische schokken te voorkomen.

Wat te doen voor gebruik

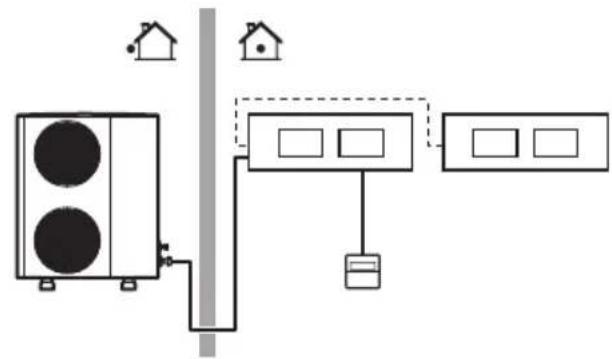

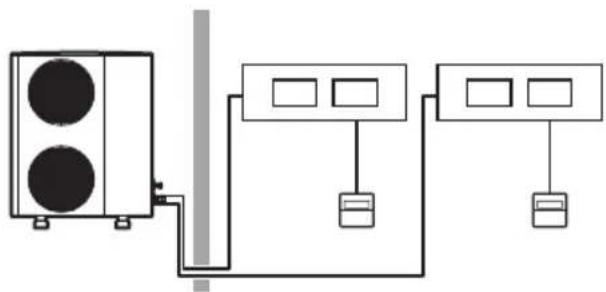

Synchro Systeem of gelijktijdig werkend systeem

Indien uw installatie uitgerust is met een aangepast controlesysteem, vraagt u uw LG dealer voor het gebruik dat overeenkomt met uw systeem.

Systeem

1: Unit met afstandsbediening
2: Unit zonder afstandsbediening (indien gebruikt bij gelijktijdige werking)

Multisysteem

Bekabelde Afstandsbediening

Bevestig het informatie-etiket aan de binnenzijde van de deur van het systeem.

Gebruik de taalversie die voor uw land geldt.

1 BEDIENINGSSCHERM
2 TEMPERATUURKNOP INSTELLEN
3 KNOP VOOR VENTILATORSNELHEID
4 AAN/UIT-KNOP
5 INSTELKNOP VOOR BEDRIJFSMODUS
6 ONTVANGER VOOR DRAADLOZE AFSTANDSBEDIENING
- Sommige producten kunnen de draadloze signalen niet ontvangen.
7 KNOP VOOR LUCHTSTROOMREGELING
8 SUBFUNCTIES
9 FUNCTIEKEUZEKNOP
10 VENTILATIEKNOP
11 GERESERVEERD
12 KNOP VOOR OP, NEER, LINKS, RECHTS
- Druk op de > -knop om de binnentemperatuur te regelen.
13 KNOP VOOR REGELEN VAN DE KAMERTEMPERATUUR
14 KNOP VOOR
15 INSTELLEN/ANNULEREN KNOP VOOR SLUITEN

* Afhankelijk van het producttype kunnen sommige functies niet worden ingeschakeld en weergegeven.

OPMERKING

* Getoonde temperatuur kan afwijken van daadwerkelijke kamertemperatuur indien de afstandsbediening geplaatst is op een plek waar deze blootgesteld wordt aan zonlicht of op een plek naast een hittebron.
* Uw daadwerkelijke product kan verschillen van bovenstaande inhoud, afhankelijk van modeltype.
Wanneer u het systeem voor gelijktijdige bediening gebruikt, wordt het systeem wanneer u op een knop van de afstandsbediening drukt na 1-2 minuten ingeschakeld.

Draadloze Afstandsbediening (optioneel)

Deze air conditioner is standaard uitgerust met een bekabelde afstandsbediening. Maar u kunt, indien gewenst, een draadloze afstandsbediening kopen.

* Richt de signaalontvanger op de bekabelde afstandsbediening om te gebruiken.
* Het signaal van de afstandsbediening kan tot 7m ontvangen worden.
* Let op dat er geen obstructies aanwezig zijn tussen afstandsbediening en signaalontvanger.
* Laat de afstandsbediening niet vallen en gooi er niet mee.
* Plaats de afstandsbediening niet op een plek waar deze blootgesteld wordt aan direct zonlicht, of naast een kachel, of een andere hittebron.
* Blokkeer een krachtig licht op de signaalontvanger met een gordijn etc. zodat abnormaal gebruik voorkomen wordt. (bijv. elektronische snelle start, ELBA, invertie type fluorescerende lamp)

OPMERKING

* Voor meer inforamtie zie de handleiding van de draadloze afstandsbediening accessoire.
* Uw daadwerkelijke product kan verschillen van bovenstaande inhoud, afhankelijk van modeltype.
* De draadloze afstandsbediening werkt niet wanneer u het systeem voor gelijktijdige bediening gebruikt.

Gebruiksinstructies

Standaardbediening – standaard koelen

Dit aircosysteem koelt de kamer met een aangename, schone luchtstroom.

1 Druk op de Ⓐ knop om het binnenelement in te schakelen.

2 Druk op de OPER MODE knop om de stand Koelen te selecteren.

3 Druk op de △ ▼ knoppen om de gewenste temperatuur in te stellen. Druk op de ▶ knop om de kamertemperatuur te controleren. Wanneer u een temperatuur instelt die hoger is dan de kamertemperatuur, blaast het aircosysteem alleen lucht van omgevingstemperatuur uit in plaats van gekoelde lucht.

* Instelbereik temperatuur : 18°C\~30°C (64°F\~86°F)

Standaardbediening – verwarmingsmodus

In deze stand wordt warme lucht aan de kamer toegevoerd.

1 Druk op de ① knop om het binnenelement in te schakelen.

2 Druk op de OPEN MODE knop om de modus Verwarmen te selecteren. Druk op de knop om de binnentemperatuur te regelen.

3 Druk op de △ ▼ knoppen om de gewenste temperatuur in te stellen. Wanneer u een temperatuur instelt die lager is dan de kamertemperatuur, blaast het aircosysteem alleen lucht van omgevingstemperatuur in plaats van verwarmde lucht.

• De modus Verwarmen is alleen beschikbaar op modellen die zowel voor verwarmen als koelen geschikt zijn.
• De modus Verwarmen is niet beschikbaar op modellen die alleen voor koelen geschikt zijn.

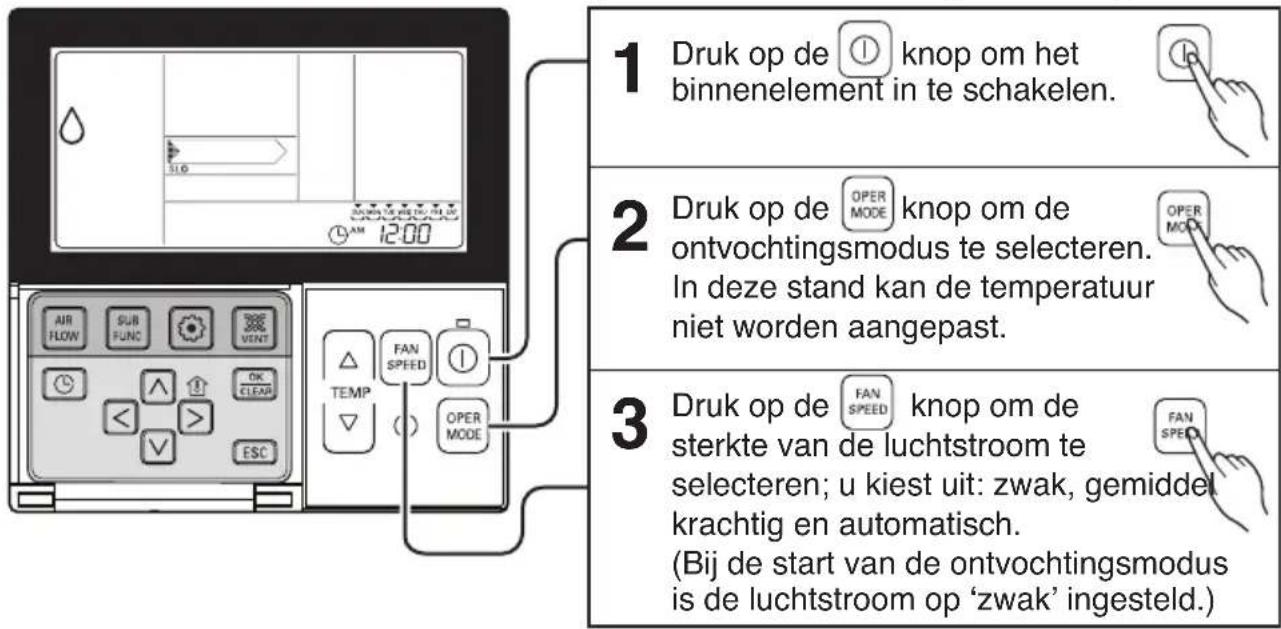

Standaardbediening – ontvochtingsmodus

In deze modus wordt vocht uit de kamer verwijderd en de daarin aanwezige lucht licht gekoeld.

• Tijdens regenachtige periodes en in een klimaat met een hoge luchtvochtigheid kunnen de ontvochter en de koelstand gelijktijdig worden ingeschakeld om vocht effectief te verwijderen.
• Afhankelijk van de uitvoering van het aircosysteem is het niet altijd mogelijk de blaaskracht te regelen.

Modus Auto Wisselen

Temperatuur wijzigen is een functie die het mogelijk maakt de koel- en de verwarmingsfuncties automatisch in te schakelen afhankelijk van de temperatuur van de door kunstmatige intelligentie aangestuurde inschakelmodus.

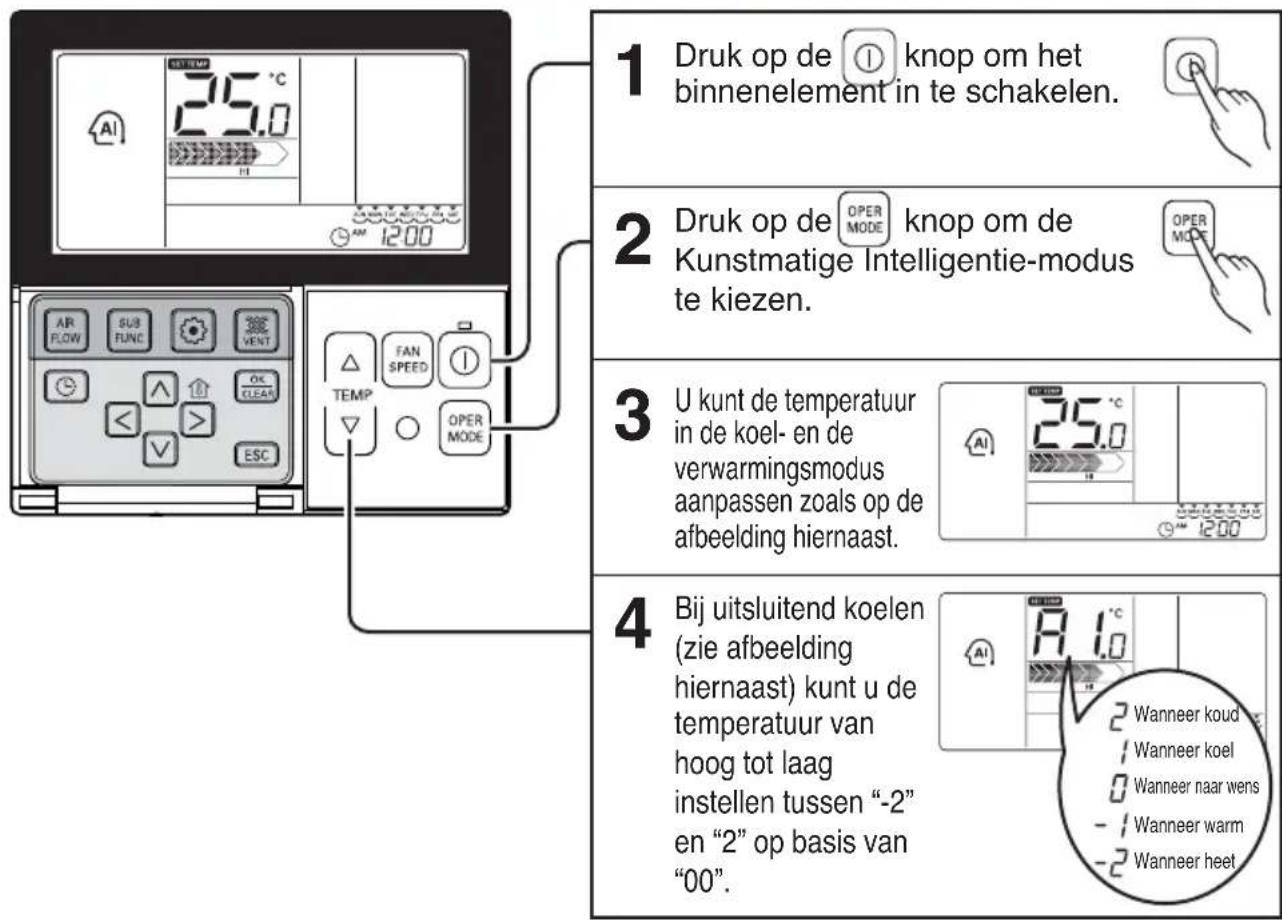

Standaardbediening – automatische werking

In de modus Automatisch werking:

• Kunt u de knop FAN SPEED (Ventilatorsnelheid) gebruiken.
- Kunt u met de hand overschakelen naar een andere bedieningsmodus.

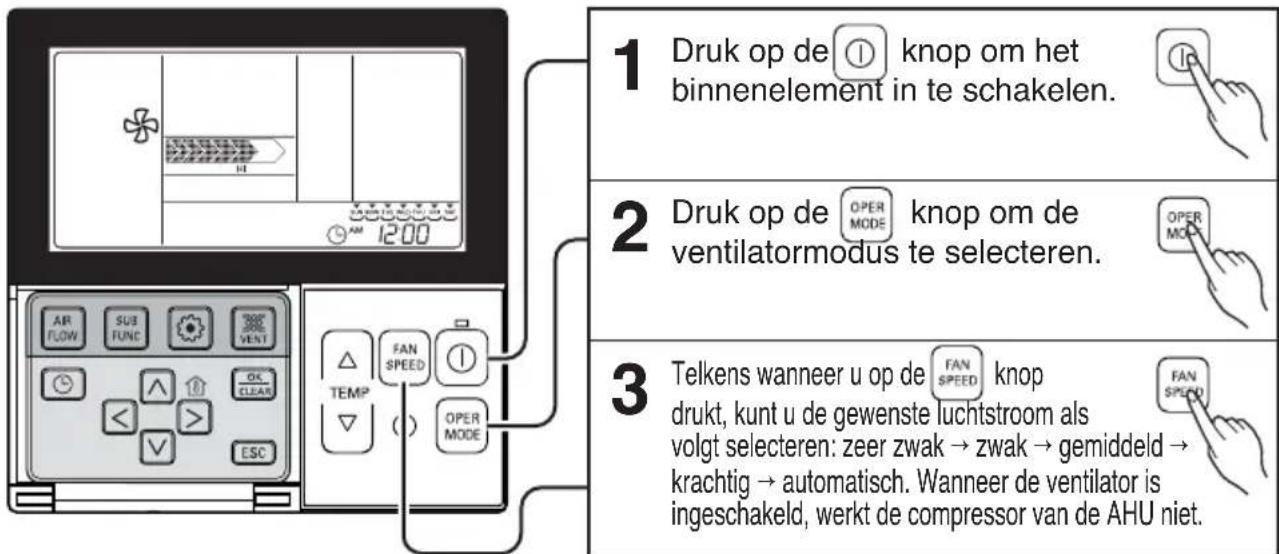

Standaardbediening - ventilatormodus

Hierin wordt lucht met de bestaande kamertemperatuur aangevoerd, geen koude lucht.

• De ventilatorunit produceert geen koele blaaslucht maar circuleert de aanwezige lucht.
• Omdat er in deze stand geen temperatuurverschil is tussen de uitgeblazen lucht en de kamertemperatuur, wordt de lucht alleen gecirculeerd.
• Afhankelijk van de uitvoering van het aircosysteem is het niet altijd mogelijk de blaaskracht te regelen.

Standaardbediening – temperatuurinstelling/kamertemperatuur controleren

1 U kunt de gewenste temperatuur eenvoudig instellen.

- Druk op de △ ▼ knoppen om de gewenste temperatuur in te stellen.

: Elke keer dat u op de knop drukt, verhoogt u de temperatuur met 1°C of 2°F.
: Met elke druk op de knop verlaagt u de temperatuur met 1°C of 2°F.

• Kamertemperatuur: Geeft de huidige kamertemperatuur aan.
• Instelde temperatuur: Geeft de temperatuur aan die de gebruiker wil instellen.

* Afhankelijk van het geïnstalleerde type controller, kunt u de gewenste temperatuur in stappen van 0,5°C of 1°F instellen.

Koelen:

- De koelmodus werkt niet als de gewenste temperatuur hoger is dan de kamertemperatuur. Stel een lagere temperatuur in.

Verwarmen:

- De verwarmingsmodus werkt niet als de gewenste temperatuur lager is dan de kamertemperatuur. Stel een hogere temperatuur in.

Kamertemperatuur controleren

1. Als u op de knop drukt, wordt de kamertemperatuur binnen vijf seconden weergegeven. Na vijf seconden wordt het display naar de gewenste temperatuur overgeschakeld. Afhankelijk van de plaats van de afstandsbediening kunnen de werkelijke kamertemperatuur en de weergegeven temperatuur onderling afwijken.

2. U kunt de gewenste temperatuur voor gekoelde lucht selecteren van 18 °C tot 30 °C en voor verwarmde lucht van 16 °C tot 30 °C.

3. Tussen de kamertemperatuur en de temperatuur van de buitenlucht moet een verschil van minimaal 5 °C worden gemeten.

Functies instellen - kinderslot

Deze functie is bedoeld om de voorkomen dat kinderen en niet bevoegde personen het aircosysteem onvoorzichtig gebruiken.

1 Druk een paar keer op de knop tot 🔍 gaat knipperen.

2 Als u met behulp van de < > knop naar het gebied van het 'setup' pictogram gaat, gaat het 'setup' pictogram knipperen en wordt de kinderslotfunctie ingesteld als u tevens op de OK CLEAN knop drukt.

3 Om de blokkeringsfunctie te annuleren gaat u met behulp van de < > knop naar het pictogram 'cancel' (annuleren) en vervolgens drukt u op de OK. Clear knop om de kinderslotfunctie te annuleren.

4 Nadat u de instellingen hebt aangebracht, drukt u op de knop om de functie af te sluiten.

* Na de installatie wordt de installatiemodus (setup) automatisch afgesloten als u meer dan 25 seconden niet op een van de knoppen drukt.
* Als u afsluit zonder op de instelknop te drukken, wordt de ingevoerde waarde niet bevestigd.

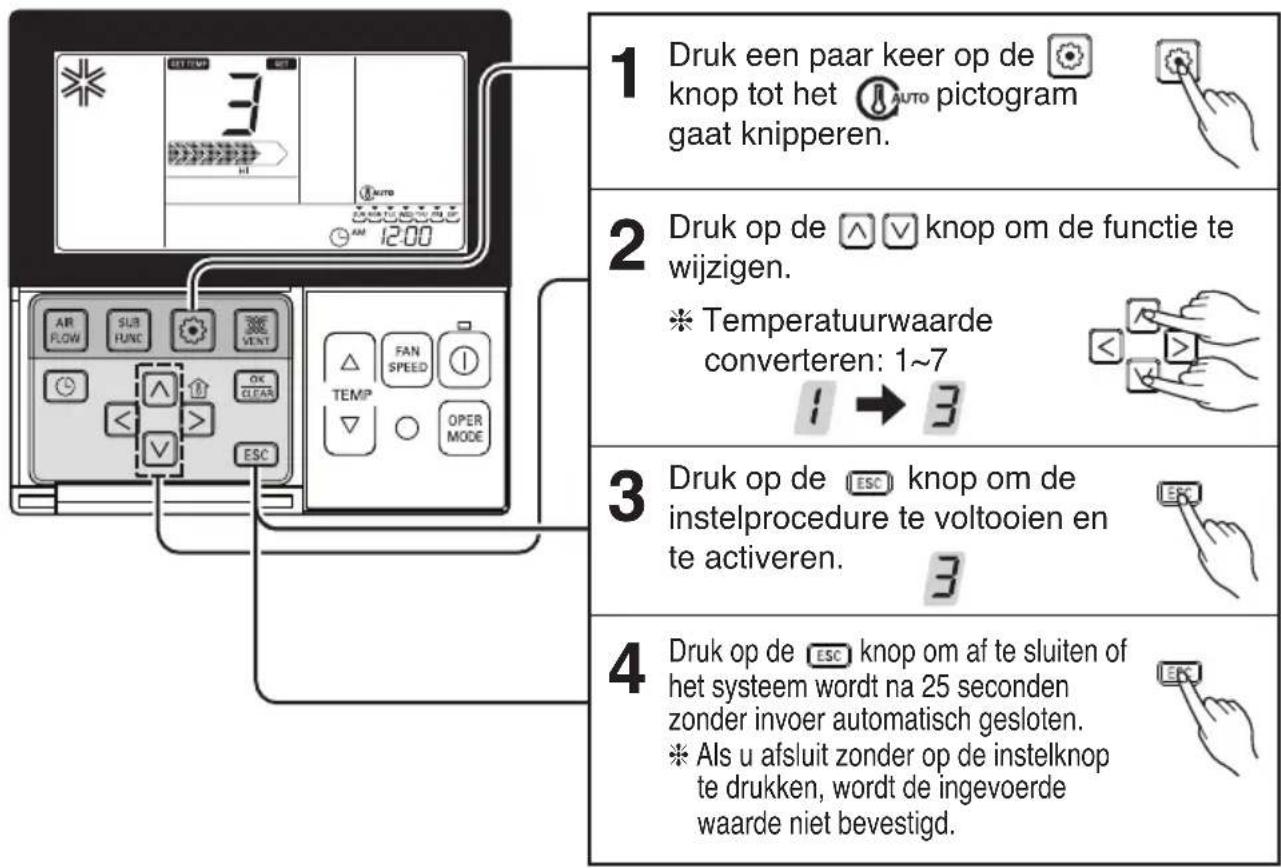

Functies instellen – temperatuur wijzigen

Temperatuur wijzigen is een functie die het mogelijk maakt de koel- en de verwarmingsfuncties automatisch in te schakelen afhankelijk van de temperatuur van de door kunstmatige intelligentie aangestuurde inschakelmodus.

1 Druk een paar keer op de knop tot het AUTO pictogram gaat knipperen.

2 Druk op de △▽ knop om de functie te wijzigen.

* Temperatuurwaarde converteren: 1\~7

3 Druk op de Esc knop om de instelprocedure te voltooien en te activeren.

4 Druk op de [ESC] knop om af te sluiten of het systeem wordt na 25 seconden zonder invoer automatisch gesloten.

* Als u afsluit zonder op de instelknop te drukken, wordt de ingevoerde waarde niet bevestigd.

Functies instellen – huidige tijd aanpassen

1 Druk op de instelknop voor functies.

Wanneer u de functie-setupknop een paar keer indrukt, gaat deze naar het menu voor het instellen van de tijd. Vervolgens wordt het 'Time setup' pictogram weergegeven en de datum knippert in de zone waar de huidige tijd wordt weergegeven. Bijv. de huidige tijd instellen als "Maandag / 10.20 vm".

2 Druk op de <> toets om de dag in te stellen.

3 Druk op de ☑ toets om naar de AM/PM (vm/nm) instelmodus te gaan (het AM/PM- segment knippert).

4 Stel de gewenste waarde voor AM/PM in door op de △ ▼ knop te drukken.

5 Druk op de ◀ Knop om naar instelmodus voor de uren te gaan. (het 'uur' segment knippert)

6 Stel de gewenste tijd in door op de knop te drukken.

7 Druk op de ◀ knop om naar instelmodus voor de minuten te gaan. (het minutensegment knippert)

8 Stel het tijd in minuten in door op de ^ ▼ knop te drukken.

9 Druk op de ☑ knop om de functie te wijzigen.

10 Druk ten slotte op de ESC knop om de instelmodus te sluiten. (Als u afsluit met onvolledige informatie, gaat het systeem naar de vorige instelling terug.) * Als u afsluit zonder op de instelknop te drukken, wordt de ingevoerde waarde niet bevestigd.

Programmeren – eenvoudig reserveren

U kunt de reservering eenvoudig in eenheden van 1 uur van één tot zeven uur instellen.

1 Druk op de ☐ knop om de programmeermodus in te voeren. (het SIMPLE segment knippert)

Bijv. Een eenvoudige reserveringstijd als '3' instellen.

2 Druk op de △ ▼ knop om de reserveringstijd aan te passen.

3 Druk op de OK Clean knop om de instellingen te voltooien.

4 Druk op de Esc knop om de functie te wijzigen.

* Na de installatie wordt de installatiemodus (setup) automatisch afgesloten als u meer dan 25 seconden niet op een van de knoppen drukt.

* Als u afsluit zonder op de instelknop te drukken, wordt de ingevoerde waarde niet bevestigd.

* Nadat een eenvoudige reservering is ingesteld, werkt of stopt het product automatisch na de door u ingestelde tijd.

Programmeren: Wekelijkse reservering

U kunt de dagelijkse reservering in wekelijkse eenheden instellen.

De wekelijkse reservering blijft geldig tot u deze annuleert nadat u deze hebt ingesteld.

1	Druk op de reserveringsknop om naar de setup-modus voor reservering te gaan.※ U kunt twee wekelijkse reserveringen voor één dag instellen en totaal veertien reserveringen voor een week.Ga bijvoorbeeld als volgt te werk om (dinsdagmorgen 11:30 inschakelen t/m middag 12:30 uitschakelen) te programmeren.
2	Druk een paar keer op de reserveringsknop om naar ‘wekelijks’ te gaan. 'Weekly' (wekelijks) gaat nu knipperen.
3	Selecteer met de ▲√ knop de wekelijkse reservering (1) of (2).※ Voor elke dag kunt u twee reserveringen instellen, wekelijkse reservering (1) en wekelijkse reservering (2).
4	Gebruik de ◀▶ knop om naar het instelvak voor ‘datum’ te gaan. Als de ‘datum’ indicatie knippert, kunt u de datum instellen. U kunt een datum instellen van maandag tot zondag.
5	Ga met de ▲√ knop naar het instelvak voor ‘AM/PM’ (vm/nm).
6	Ga met de ◀▶ knop naar het instelvak voor ‘hour’ (uur) inschakelen.- In dit vak stelt u het tijdstip in waarop het aircosysteem wordt ingeschakeld.
7	Met de ▲√ kunt u de tijd aanpassen.- U kunt de uren instellen van 0 t/m 12.
8	Ga met de □ knop naar het instelvak voor ‘minute’ (minuut).
9	Als de minutenindicatie knippert, kunt u de minuten met de ▲√ knop instellen.

10 Ga met de ➞ knop naar het instelvak voor het uitschakelen van 'AM/PM' (vm/nm).

- AM/PM (vm/nm) setup is gelijk aan de setup voor het inschakelen op een bepaalde tijd.

11 Ga met de rechter knop naar het instelvak voor de uitschakeltijd van 'hour' (uur).

- In dit vak programmeert u het tijdstip waarop het aircosysteem moet worden uitgeschakeld.

- Als de indicatie 'hour' (uur) knippert, programmeert u het uur.

* U kunt de uitschakeltijd van uren en minuten op dezelfde wijze instellen als bij het instellen van de inschakeltijd.

12 Wanneer u klaar bent met programmeren, drukt u op de knop voor instellen/annuleren. Het instellen van de wekelijkse reservering voor de dag die u hebt ingesteld is nu voltooid.

13 Als u programmeert met de hierboven aangegeven methode voor het selecteren van de dag die u wilt programmeren, wordt de wekelijkse reservering ingeschakeld. Als u een inschakeltijd programmeert die gelijk is aan de uitschakeltijd, werkt de programmering niet.

Uitleg van weekprogrammering

Onderstreping: geeft aan dat voor de betreffende dag een

wekelijkse reservering is ingesteld.

Programmeren - slaapreservering

Slaapreservering is een functie van de airconditioner waarmee u het systeem een bepaalde tijd voor het slapen gaan automatisch in en uit kunt schakelen. Wanneer het aircosysteem met een ventilator is uitgerust en de slaaptijd is geprogrammeerd, schakelt het systeem over naar de slaapmodus nadat de geprogrammeerde tijd is verstreken.

1 Druk op de ☐ knop om de programmeermodus in te voeren. Bijv. Een slaapreserveringstijd als '3' instellen.
2 Druk een paar keer op de ☑ knop om de modus voor SLEEP (Slaap) reservering in te voeren. (het SLEEP segment knippert)
3 Druk op de △▽ knop om de reserveringstijd aan te passen. U kunt een slaapreserveringtijd tussen 1 en 7 uur programmeren.
4 Druk op de OK/ CLEAR knop om de functie te wijzigen wanneer de reservering voltooid is.
5 Druk op de ESC knop om de functie te wijzigen
* Na de installatie wordt de installatiemodus (setup) automatisch afgesloten als u meer dan 60 seconden niet op een van de knoppen drukt. * Als u afsluit zonder op de instelknop te drukken, wordt de ingevoerde waarde niet bevestigd. - Nadat de reservering is ingesteld, verschijnt de indicatie 'sleep' (slaaptijd) aan de onderkant van het lcd-scherm.
6 Nadat u de slaaptijdprogrammering hebt voltooid, schakelt het aircosysteem zichzelf op de ingestelde tijdstippen in en uit.

WAARSCHUWING

Stel een geschikte tijd in voordat u inslaapt. (Teveel luchtkoeling is niet goed voor uw gezondheid.)

• Omdat het systeem de gewenste temperatuur automatisch aanpast bij de slaapstand, kan er verschil zijn tussen de de ingestelde temperatuur op de afstandbediening en de ingestelde temperatuur op het aircosysteem zelf.
• De slaapreservering werkt als uitschakeltijdprogrammering voor het product waarvan de temperatuurinstelling niet door eenheden van 0,5 °C wordt geregeld.

Programmeren: Vrijedagreservering

Het systeem stopt automatisch op de door u geprogrammeerde dag.

1 Druk op de ☺ knop. Het systeem schakelt over naar de modus voor het instellen van reserveringen.

2 Druk een paar keer op de ☎ knop om naar 'holiday' (vrije dag) te gaan.

3 Druk op de knop om naar de datum te gaan die u als vrije dag wilt instellen.

4 Gebruik de knoppen △ ▼ en OK CLEAR om een vrije dag aan te geven of te annuleren. Wanneer u bijvoorbeeld maandag t/m vrijdag als vrije dagen programmeert

- verdwijnt de afkorting van maandag en vrijdag.

5 Druk op de ESC knop om het programmeren van vrije dagen af te sluiten.

* Als de geprogrammeerde feestdag aanbreekt, stopt het aircosysteem automatisch. Nadat u een feestdag hebt geprogrammeerd en deze programmering nog niet hebt geannuleerd, stopt het aircosysteem automatisch binnen één uur, ook als u het aircosysteem met de hand inschakelt.

Onderhoud en service

WAARSCHUWING: Schakel voordat onderhoudswerkzaamheden worden uitgevoerd altijd de centrale stroomvoorziening naar het aircosysteem uit.

Rooster, behuizing en afstandsbediening

□ Maak het hele systeem voordat reinigingswerkzaamheden worden uitgevoerd volledig stroomloos. Het systeem mag uitsluitend met een droge zachte doek worden gereinigd. Gebruik nooit blekende of schurende reinigingsmiddelen.

OPMERKING

Voordat u het binnenelement reinigt, moet het hele aircosysteem stroomloos worden gemaakt.

Luchtfilters

De luchtfilters achter het rooster aan de voorzijde moeten eenmaal per veertien dagen – of vaker als het nodig is – gecontroleerd en gereinigd worden.

■ Gebruik nooit een van de volgende reinigingsmiddelen:

- Water warmer dan 40 °C. Dit kan vervorming en of verkleuring veroorzaken.

- Vluchtige middelen. Deze kunnen het oppervlak van de verschillende onderdelen van het aircosysteem beschadigen.

1. Verwijder de luchtfilters

■ Pak het lipje vast en trek dit enigszins naar voren om het filter te verwijderen.

WAARSCHUWING: Raak de metalen delen van het binnenelement niet aan wanneer het luchtfilter

vervangen moet worden.

Dit kan een verwonding veroorzaken.

1. Verwijder het stof van het luchtfilter met een stofzuiger of door het in water te wassen.

■ Als het stof vastgekleefd is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.

■ Om te voorkomen dat het filter vervormt, mag het water niet warmer zijn dan 40 °C.

1. Nadat u het filter in water hebt uitgespoeld, laat u het in de schaduw door en door drogen.

■ Laat het filter nooit in de volle zon of bij een kachel drogen.

1. Plaats het luchtfilter terug.

Doe dit als het aircosysteem langdurig buiten gebruik is.

Wanneer het systeem langdurig buiten gebruik is...

Laat het aircosysteem met de volgende instellingen 2 tot 3 uur draaien.

• Type bediening: Ventilator ingeschakeld.
• Hierdoor worden de interne mechanieken kurkdroog.

Schakel de stroomverbreker uit.

CAUTION

Schakel de stroomverbreker uit als het aircosysteem geruime tijd niet gebruikt wordt.

Daardoor voorkomt u de opeenhoping van stof en brandgevaar.

Praktische informatie

De luchtfilters en uw energienota. Als de luchtfilters door stof verstopt raken, daalt de koelcapaciteit en is 6% van de energie die nodig is om het aircosysteem te laten werken weggegooid geld.

Wanneer het aircosysteem opnieuw wordt gebruikt.

Reinig het luchtfilter en plaats het in het binnenelement terug.

Controleer of de luchtinlaat en de -uitlaat van het binnen- en het buitenelement niet geblokkeerd zijn.

Controleer of de aardleiding correct is aangesloten. Deze kan op de zijkant van het binnenelement zijn aangesloten.

Gebruikstips

Laat de ruimte niet te koud worden.

Dit is slecht voor de gezondheid en een verspilling van elektrische energie.

Zorg ervoor dat de deuren en vensters gesloten zijn.

Laat de deuren en vensters zoveel mogelijk gesloten om de koele lucht in de ruimte vast te houden.

Houd de blinden en gordijnen gesloten.

Voorkom direct zonlicht in de ruimte wanneer het aircosysteem in werking is.

Reinig de luchtfilters regelmatig.

Vervuilde luchtfilters verminderen de luchtdoorstroming en verlagen het koelende en ontvochtende effect. Reinig de luchtfilters minstens eenmaal per veertien dagen.

Houd de temperatuur in de ruimte constant.

Stel de richting van de verticale en horizontale luchtstromen in om in de ruimte een uniforme temperatuur te handhaven.

Ventileer de ruimte zo nu en dan.

Omdat de vensters gesloten blijven, is het een goed idee ze nu en dan te openen en de ruimte te ventileren.

Voordat u de service belt...

Tips voor het oplossen van problemen Spaar tijd en geld!

Controleer de volgende punten voordat u belt voor een reparatie of service... Bel uw dealer als u de storing niet zelf kunt oplossen.

Het aircosysteem werkt niet.	In de kamer hangt een vreemd luchtje.	Het lijkt of er condenswater uit het aircosysteem lekt.	Bij opnieuw opstarten duurt het zo'n drie minuten voordat het aircosysteem ingeschakeld wordt.
• Hebt u de timer misschien verkeerd ingesteld?• Is de zekering misschiendoorgeslagen of de stroomverbreker ingeschakeld?	• Controleer of dit wellicht een vochtluchtje van de muren, de vloerbedekking, de meubels of andere textielproducten in de ruimte is.	• Condenswater kan ontstaan als de warme lucht in het lokaal door de luchtstroom van het aircosysteem wordt afgekoeld.	• Dit komt door een veiligheidsschakeling van het mechanisme.• Wacht rustig drie minuten en het aircosysteem start.
Het aircosysteem koelt of verwarmt niet echt.	Het aircosysteem werkt niet echt geruisloos.	U hoort een krakend geluid.	Het display van de afstandsbediening is wazig of geeft niets aan.
• Is het luchtfilter misschien vuil? Zie de aanwijzingen voor het reinigen van het luchtfilter.• Het is mogelijk dat de ruimte erg warm was toen het aircosysteem voor het eerst werd ingeschakeld. Laat de ruimte een tijdje afkoelen.• Is de temperatuur misschien niet goed ingesteld?• Is de luchtinlaat of de luchtuitlaat van het binnenelement mogelijk geblokkeerd?	• U hoort een geluid als van stromend water.- Dit is het geluid van het koelmiddel freon dat door het aircosysteem stroomt.• U hoort een geluid als van perslucht die met kracht in de lucht stroomt.-Dit is het geluid van het ontvochtingswater dat binnen in het aircosysteem wordt verwerkt.	• Dit geluid ontstaat door het uitzetten en krimpen van het frontpaneel e.d. als gevolg van de temperatuurwisselingen in het aircosysteem.Het filterstatuslampje brandt.• Nadat u het filter hebt gereinigd, drukt u gelijktijdig gedurende drie seconden op de “Timer”-knop en op de (◀)-knop van de met een kabel aangesloten afstandsbediening.	• Zijn de batterijen misschien uitgeput?• Hebt u de batterijen om (+) en om (-) ingelegd?

OPMERKING

WATERVAST : Het buitenelement van dit aircosysteem is waterbestendig. Het binnenelement is niet waterbestendig en mag niet echt nat worden.

LG

Life's Good
